Monitorování akustické emise pro strukturální inspekci: Kompletní technický průvodce

Princip AE — Generování napěťových vln z aktivity defektů

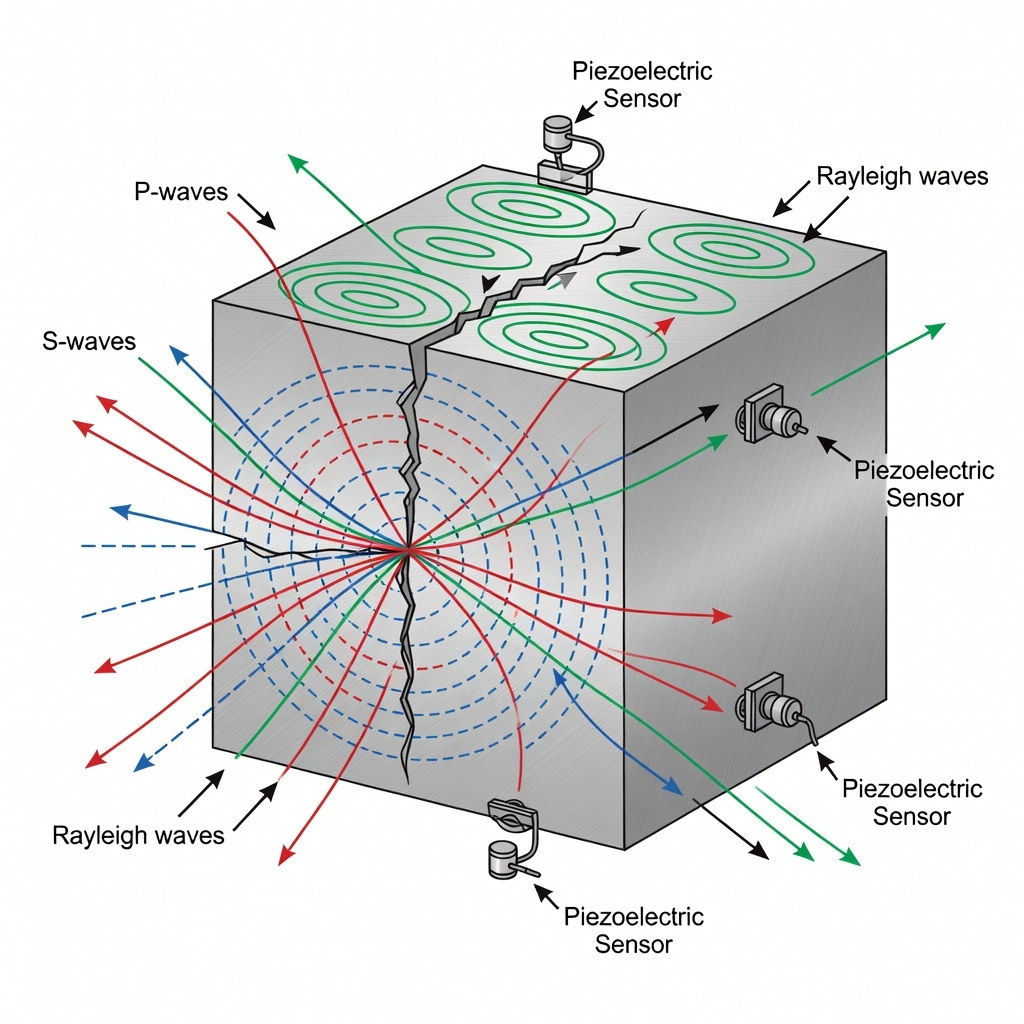

Fyzikální mechanismus akustické emise

Akustická emise (AE) je jev přechodného generování elastických vln vyplývající z rychlého uvolnění lokalizované deformační energie uvnitř materiálu pod napětím. Dle ASTM E1316-24 (Standard Terminology for Nondestructive Examinations, Section B) je AE definována jako “třída jevů, při nichž jsou přechodné elastické vlny generovány rychlým uvolněním energie z lokalizovaných zdrojů uvnitř materiálu, nebo takto generované přechodné elastické vlny.” Tato definice stanovuje AE jako fyzikální proces i měřitelný signál, který se šíří z aktivity defektů.

Fyzikální mechanismus funguje následovně: když je materiál vystaven působícímu napětí, lokalizované oblasti podléhají nevratným deformačním mechanismům — pohyb dislokací (skluz), mikrotečení, dvojčatění, lom vměstků, skluz po hranicích zrn, martenzitická fázová transformace a iniciace nebo šíření trhlin. Každá taková událost uvolňuje část uložené elastické deformační energie jako paket napěťových vln, který se šíří materiálem v několika vlnových módech: podélné P-vlny (kompresní), smykové S-vlny (transverzální), povrchové Rayleighovy vlny a vedené vlny v deskových geometriích. Doby trvání zdroje se pohybují od submikrosekund pro laviny dislokací po několik milisekund pro hrubé tečení nebo selhání svazku vláken v kompozitech. Generované napěťové vlny se šíří rychlostmi specifickými pro daný materiál — přibližně 5900 m/s pro P-vlny v oceli, 3100 m/s pro S-vlny v oceli, 4100 m/s pro P-vlny v betonu a 2500 m/s pro S-vlny v betonu — s útlumem řízeným geometrickým šířením, absorpcí materiálem a rozptylem na hranicích zrn a rozhraních.

Frekvenční obsah AE signálů se pohybuje od 20 kHz do 1 MHz pro většinu aplikací strukturálního monitorování, i když specifické procesy produkují charakteristická frekvenční pásma. Hrubé plastické tečení a rozsáhlé lomové události produkují nižší frekvence v rozsahu 1–50 kHz. Šíření trhlin v kovech typicky zaujímá 100–400 kHz. Lámání vláken v kompozitech emituje při 200–600 kHz. Tvorba vodíkových bublin v korozních procesech generuje signály 100–300 kHz. Tento frekvenční obsah odlišuje AE od seismických událostí (0–60 Hz), slyšitelného hluku (20 Hz–20 kHz) a konvenčního ultrazvukového testování (0,5–20 MHz).

AE je klasifikována jako pasivní NDT metoda — nevstřikuje energii do konstrukce, ale naslouchá energii uvolňované samotným materiálem během aktivních defektních procesů. To je zásadně odlišné od aktivních NDT metod, jako je ultrazvukové testování (UT), impact-echo nebo ground-penetrating radar (GPR), které vstřikují energii a analyzují odezvu konstrukce. Pasivní povaha AE znamená, že konstrukce musí být vystavena měnícím se napěťovým podmínkám — mechanickému zatížení, tepelnému cyklování nebo změnám tlaku — aby mechanismy poškození emitovaly detekovatelné signály.

Kaiserův jev

Kaiserův jev, poprvé systematicky zkoumaný Josephem Kaiserem v roce 1950 během jeho doktorské práce na Technické univerzitě v Mnichově, popisuje ireverzibilní charakteristiku chování akustické emise: když je materiál zatížen, odlehčen a poté znovu zatížen, akustické emise chybí, dokud není překročena dříve aplikovaná maximální úroveň napětí. Tento jev odráží skutečnost, že materiál má přímou “paměť napětí” — jakmile byl materiál namáhán na určitou úroveň a uvolněn, mikrostrukturální úpravy (ukotvení dislokací, lokální plastická deformace), ke kterým došlo během počátečního zatížení, jsou do značné míry nevratné při následném zatížení, dokud není překročeno předchozí maximální napětí.

Formálně definován v ISO 16837:2019 (Section 3.2) je Kaiserův jev popsán jako “malá AE aktivita pozorovaná, dokud není překročeno maximální zatížení předchozí fáze, když jsou napětí aplikována, odstraněna a poté znovu aplikována na materiál nebo konstrukci.” Fyzikální vysvětlení spočívá v teorii dislokací: během počátečního zatížení se dislokace ukotví na překážkách (hranice zrn, precipitáty, vměstky) a generovaná AE pochází z uvolňování dislokací a dislokačních lavin. Při odlehčení a opětovném zatížení nedochází k dalšímu uvolňování dislokací, dokud aplikované napětí nepřekročí předchozí maximum, což umožní dislokacím překonat dříve vytvořené kotvící bariéry.

Kaiserův jev je zásadní pro metodologii AE testování, protože umožňuje rozlišit mezi novým poškozením (emitující) a dříve stabilizovanými stavy (neemitující). To se využívá při hydrostatickém zkoušení tlakových nádob, kde první tlakování odhalí lokální tečení ve vysoce namáhaných oblastech, zatímco druhé tlakování na stejný tlak by mělo zůstat akusticky klidné, pokud je nádoba strukturálně zdravá. Tento jev může být anulován několika faktory: změny teploty, které mění zbytková napětí; únava kovu z cyklického zatěžování během provozní životnosti; creep a relaxační jevy; korozní poškození vytvářející nové vady při nižších úrovních napětí; a akumulace poškození v kompozitech, kde praskání matrice, lámání vláken a delaminace probíhají progresivně při cyklickém zatížení.

Felicityho poměr

Když je Kaiserův jev porušen — AE aktivita se obnoví před dosažením předchozího maximálního napětí — je tento jev označován jako Felicityho jev, pojmenovaný po výzkumné skupině na University of Denver, která toto chování poprvé charakterizovala u kompozitních materiálů v 70. letech 20. století. Felicityho poměr (FR) kvantifikuje tento jev:

[FR = \frac{\text{Zatížení, při kterém se AE obnoví}}{\text{Předchozí maximální zatížení}}]

Dokonale neporušená konstrukce bez nahromaděného poškození vykazuje FR 1,0, indikující dokonalé dodržení Kaiserova jevu. S narůstajícím poškozením FR klesá — hodnoty pod 0,95 indikují přítomnost aktivních procesů poškození vyžadujících vyšetření, hodnoty pod 0,90 indikují významné poškození a hodnoty pod 0,80 indikují kritické poškození vyžadující okamžitý strukturální zásah. U některých vysoce redundantních, zdravých betonových konstrukcí mohou hodnoty FR příležitostně přesáhnout 1,0 kvůli redistribuci napětí umožňující nové AE zdroje na dříve nenamáhaných místech.

Typická akceptační kritéria stanovená podle směrnic ASME, norem ISO a průmyslové praxe jsou:

ISO 16837:2019 přizpůsobuje rámec Felicityho poměru pro železobetonové mostní nosníky pomocí dvou odvozených parametrů. Poměr zatížení (L) je definován jako L = L₀/Lₚ, kde L₀ je zatížení při nástupu AE aktivity při následném zatěžování a Lₚ je předchozí maximální zatížení — přímo analogické Felicityho poměru. Poměr klidu (C) je definován jako C = Aᵤ/Aₜ, kde Aᵤ je kumulativní AE aktivita během odlehčování a Aₜ je celková AE aktivita během celého zatěžovacího cyklu. Zdravé konstrukce vykazují minimální AE během odlehčování (nízký poměr klidu), zatímco výrazně poškozené konstrukce emitují i při snižování zatížení — chování spojené s třením líců trhlin, třecí korozí a drcením úlomků během snižování zatížení. Poškození je klasifikováno dle ISO 16837 do kategorií nízké, střední a závažné na základě kombinace poměru zatížení a poměru klidu vynesených do standardizovaného klasifikačního diagramu poškození.

Zdroje akustické emise

Primární zdrojové mechanismy AE pokrývají celou škálu procesů deformace a poškození materiálu. Každý mechanismus produkuje charakteristické AE signatury rozlišené amplitudou, frekvencí, trváním a energetickým obsahem:

AE senzory a sběr dat

Piezoelektrické AE senzory

AE senzory jsou převážně piezoelektrická zařízení využívající keramické prvky z olovo-zirkonátu-titanátu (PZT). Když napěťová vlna dopadne na čelo senzoru, piezoelektrický prvek podlehne mechanické deformaci, generující povrchový náboj, který vytváří napětí úměrné okamžité rychlosti posunu povrchu. Výstup senzoru je tlumený sinusový průběh, jehož charakteristiky kódují informace o původním zdrojovém mechanismu, dráze šíření a vlastnostech materiálu. Dle ASTM E650 (Standard Guide for Mounting Piezoelectric Acoustic Emission Sensors) je správná montáž s akustickým vazebním prostředkem nezbytná pro konzistentní přenos signálu a reprodukovatelné výsledky napříč po sobě jdoucími testy.

Existují dvě základní architektury senzorů, každá vhodná pro jiné monitorovací účely:

Rezonanční senzory mají PZT prvek navržený k maximalizaci citlivosti na specifické frekvenci tím, že tloušťka prvku odpovídá polovině akustické vlnové délky na cílové frekvenci. 150kHz rezonanční senzor používá PZT prvek o průměru přibližně 12 mm a tloušťce 14 mm. Tyto senzory nabízejí nejvyšší citlivost (typicky -65 až -75 dB ref 1 V/μbar) na své rezonanční frekvenci, poskytující vynikající poměr signál-šum pro detekci nízkoenergetických emisních událostí. Standardní rezonanční frekvence zahrnují: 60 kHz pro beton a geomateriály (vysoký útlum), 150 kHz pro obecné monitorování oceli (mostní ocel, tlakové nádoby, potrubí), 300 kHz pro vláknové kompozity (praskání matrice a lámání vláken) a 500 kHz pro laboratorní testování materiálů. Hlavním omezením rezonančních senzorů je jejich úzká šířka pásma — citlivost prudce klesá mimo rezonanci, což omezuje informace dostupné pro frekvenční klasifikaci zdroje.

Širokopásmové senzory používají podkladové materiály a mechanické tlumení k potlačení rezonance, produkující relativně plochou frekvenční odezvu v širokém rozsahu — typicky 100–1000 kHz nebo 50–2000 kHz u specializovaných modelů. Ty jsou nezbytné pro výzkumné aplikace vyžadující spektrální analýzu AE signálů, klasifikaci zdrojových mechanismů na základě frekvenčního obsahu a studie charakterizace materiálů. Kompromisem je nižší citlivost ve srovnání s rezonančními senzory — typicky -75 až -85 dB ref 1 V/μbar — což je činí méně vhodnými pro detekci velmi nízkoamplitudových událostí v hlučném prostředí. Příklady zahrnují Physical Acoustics WD (100–1000 kHz, integrovaný předzesilovač), Vallen VS900-M (100–900 kHz) a MISTRAS Micro-30S (300–700 kHz, miniaturní).

Předzesilovače a úprava signálu

AE senzory produkují extrémně malá výstupní napětí — typická událost šíření trhliny generuje posuny povrchu v řádu pikometrů až nanometrů, produkující výstupy senzoru v rozsahu mikrovoltů až milivoltů. Předzesilovače namontované blízko senzoru (do 1–2 metrů) zesilují tyto signály o 20 dB (10×), 40 dB (100×) nebo 60 dB (1000×) na úrovně vhodné pro přenos po koaxiálních kabelech do systému sběru dat. Integrální předzesilovače zabudované do pouzdra senzoru eliminují snímání šunu kabelu mezi senzorovým prvkem a předzesilovačem, zatímco externí předzesilovače nabízejí flexibilitu pro zaměnitelnost senzorů a výběr filtrů pásmové propusti.

Klíčové specifikace předzesilovače zahrnují: vstupní šum pod 1 μV RMS vztažený ke vstupu, šířku pásma odpovídající frekvenčnímu rozsahu senzoru, stabilitu zesílení v rozmezí ±0,5 dB v provozním teplotním rozsahu (-20°C až +60°C) a vstupní impedanci větší než 10 MΩ, aby nedocházelo k zatěžování piezoelektrického prvku. Filtrace pásmovou propustí na stupni předzesilovače odstraňuje mimopásmový šum — typická nastavení filtrů zahrnují 20–400 kHz pro monitorování mostů (dopravní šum pod 20 kHz, elektromagnetické rušení nad 400 kHz), 100–1000 kHz pro testování kompozitů a 50–300 kHz pro betonové konstrukce.

AE parametry a definice hitu

Každá AE událost, která překročí detekční práh, generuje sadu parametrů extrahovaných systémem sběru dat a definovaných dle ASTM E1316 a ASTM E750. Hit je detekce a měření AE signálu překračujícího práh. Každý hit generuje následující parametry:

Amplituda (A) — špičkové napětí průběhu AE signálu, vyjádřené v dBAE (dB vztaženo k 1 μV na výstupu senzoru před předzesílením). Amplituda je nejpoužívanějším AE parametrem, přímo souvisejícím s intenzitou zdrojové události. Signál 0 dBAE odpovídá 1 μV na senzoru; 100 dBAE odpovídá 100 mV. Typické prahy se pohybují od 35–45 dBAE pro terénní monitorování.

Trvání (D) — čas od prvního do posledního překročení prahu AE signálu, měřený v mikrosekundách. Delší trvání typicky indikuje energeticky bohatší nebo komplexnější zdrojové mechanismy. Šíření trhlin produkuje trvání 100–1000 μs, zatímco lámání vláken produkuje kratší 10–100 μs pulzy.

Doba náběhu (RT) — čas od prvního překročení prahu do špičkové amplitudy, měřený v mikrosekundách. Krátké doby náběhu (<10 μs) obecně indikují křehké zdrojové mechanismy (lámání vláken, lom martenzitu), zatímco delší doby náběhu (>50 μs) naznačují více tažné procesy. Poměr doby náběhu k amplitudě pomáhá rozlišovat mezi skutečnými AE událostmi a mechanickým šumem.

Počty překmitů — počet překročení detekčního prahu AE signálem. Počty poskytují jednoduché měřítko trvání a komplexity signálu, ale silně závisí na nastavení prahu. Vyšší prahy snižují počty; nižší prahy je zvyšují.

Absolutní energie (Eabs) — skutečná energie AE signálu, vypočítaná jako integrál druhé mocniny napěťového signálu dělený referenčním odporem (typicky 10 kΩ), vyjádřená v attojoulech (aJ, 10⁻¹⁸ J) nebo femtojoulech (fJ, 10⁻¹⁵ J). Toto je fyzikálně nejvýznamnější energetický parametr, nezávislý na nastavení prahu a artefaktech zpracování signálu.

RMS a ASL — efektivní napětí (Vrms) a průměrná úroveň signálu (dBAE) poskytují kontinuální míry intenzity signálu v čase, zvláště užitečné pro detekci kontinuálních AE zdrojů jako jsou netěsnosti, plastický tok a aktivní koroze. RMS je klouzavý průměr výkonu signálu; ASL je RMS vyjádřené v dBAE.

Systémy sběru dat

Moderní AE systémy sběru dat jsou vícekanálové digitální platformy schopné kontinuálního vysokorychlostního záznamu s extrakcí příznaků v reálném čase. Systém MISTRAS Sensor Highway II podporuje 48–128 kanálů s 18bitovým rozlišením při vzorkování 10 MHz na kanál. Systém Vallen AMSY-6 podporuje až 254 kanálů s 8 simultánními 40MHz zapisovači přechodových jevů. Systém Physical Acoustics PCI-8 poskytuje 8 kanálů na kartu s 16bitovým rozlišením a parametrickým vstupem v reálném čase pro synchronizaci zatížení, tlaku, deformace a teploty.

Klíčové specifikace sběru dat zahrnují: vzorkovací frekvenci — minimálně 2–5násobek nejvyšší frekvence zájmu, typicky 1–10 MHz pro terénní monitorování a až 40 MHz pro laboratorní výzkum; rozlišení — 16–18 bitů poskytuje 96–108 dB dynamického rozsahu; hloubku vyrovnávací paměti — 16–256 MB na kanál pro záznam přechodových jevů; parametrické vstupy — 4–16 analogových kanálů (0–10 V, 4–20 mA) pro synchronizovaný záznam zatížení/deformace/tlaku; práh — programovatelný od 25–100 dBAE v krocích po 1 dB; filtrové banky — programovatelné horní propusti, dolní propusti a pásmové propusti na kanál.

Lokalizace zdroje — Triangulace a zónové metody

Lineární lokalizace zdroje

Lineární lokalizace zdroje využívá rozdíl časů příchodu AE napěťové vlny na dva senzory k určení polohy zdroje podél jednorozměrné konstrukce, jako je nosník, potrubí, výztuž nebo kanálek pro předpínací výztuž. Základní rovnice je:

[d = \frac{\Delta t \times v + D}{2}]

kde d je vzdálenost od senzoru 1 ke zdroji, Δt je rozdíl časů příchodu (t₂ — t₁), v je rychlost šíření vlny a D je vzdálenost senzorů. Když je AE zdroj přesně uprostřed mezi senzory, Δt = 0 a d = D/2. Přesnost kriticky závisí na přesném měření času — moderní systémy dosahují časového rozlišení ±0,1 μs, poskytující přesnost lokalizace ±30 cm pro ocel (v = 5900 m/s) a ±20 cm pro beton (v = 4000 m/s) za optimálních podmínek.

Rychlost vlny musí být změřena nebo předpokládána pro přesnou lokalizaci. Rychlosti v oceli jsou dobře charakterizovány: podélná rychlost P-vln je 5900 m/s ±100 m/s, smyková rychlost S-vln je 3100 m/s ±100 m/s. Rychlosti v betonu se výrazně liší podle složení směsi, typu kameniva, vlhkosti a stavu: typické rozsahy jsou 3500–4500 m/s pro P-vlny, přičemž nižší hodnoty indikují mikrofrakturaci nebo degradaci. Kalibrace rychlosti pomocí umělého zdroje (zlom tuhy tužky na známém místě) v době každého testu je doporučena dle ASTM E976.

Pro přesné časování musí být první detekovatelný příchod — typicky P-vlna — konzistentně identifikován. Automatické detektory prvního příchodu používají překročení prahu (nejjednodušší, ale citlivé na šum), Akaikeho informační kritérium (AIC) (odolné vůči šumu, široce používané) nebo křížovou korelaci mezi páry senzorů (nejlepší pro podobné průběhy). V anizotropních materiálech, jako jsou vláknové kompozity nebo injektované kanálky předpínací výztuže, musí být zohledněna směrově závislá rychlost pomocí korekce rychlostního profilu.

Rovinná triangulace

Rovinná (2D) lokalizace zdroje pomocí tří nebo více senzorů umožňuje určení x-y souřadnic AE zdrojů na plochých nebo mírně zakřivených površích — podlahy zásobníků, stěny nádob, stojiny mostních nosníků a pláště letadel. Každý pár senzorů definuje hyperbolickou křivku možných poloh zdroje na základě rozdílu časů příchodu. Průsečík dvou nebo více hyperbol z více párů senzorů určuje přesnou polohu zdroje.

Matematické řešení pro tři senzory (i, j, k) se známými souřadnicemi (xᵢ, yᵢ) řeší:

[\sqrt{(x - x_j)^2 + (y - y_j)^2} - \sqrt{(x - x_i)^2 + (y - y_i)^2} = v \times (t_j - t_i)]

[\sqrt{(x - x_k)^2 + (y - y_k)^2} - \sqrt{(x - x_i)^2 + (y - y_i)^2} = v \times (t_k - t_i)]

Tyto nelineární rovnice jsou řešeny iterativně pomocí Newtonovy-Raphsonovy metody nebo, robustněji, Geigerovy metody (adaptované ze seismologie). Kvalita řešení je indikována reziduem nebo chybou lokalizace — rozdílem mezi předpovězenými a naměřenými časy příchodu. Chyby lokalizace pod 5 % rozměru pole jsou považovány za přijatelné pro většinu strukturálního monitorování.

Návrh pole senzorů významně ovlivňuje přesnost lokalizace. Rovnostranná trojúhelníková pole poskytují nejlepší rovnoměrné pokrytí. Obdélníková pole s poměrem stran pod 2:1 jsou přijatelná. Lineární pole poskytují špatné rozlišení osy y. AE zdroj by měl ideálně ležet uvnitř pole senzorů — zdroje mimo pole (extrapolované) mají výrazně větší chyby lokalizace než ty uvnitř (interpolované).

Zónová lokalizace

Zónová lokalizace — standardizovaná dle EN 15495 — identifikuje pouze obecnou zónu nebo oblast, kde došlo k AE zdroji, aniž by se pokoušela o přesné určení souřadnic. Tento přístup se používá, když je dráha šíření příliš složitá pro spolehlivou triangulaci, například v dodatečně předpjatých betonových kanálcích, kde je ocelová výztuž obklopena injektážní maltou a betonem s několika rozhraními různých rychlostí vln. Při zónové lokalizaci jsou senzory přiřazeny do zón a senzor, který zaznamená první hit, identifikuje zónu původu. Druhý senzor s hitem zužuje zónu. U pole s více zónami je dosažitelná přesnost na úrovni zóny 1–3 m — dostatečná k identifikaci, který kanálek výztuže, který plášť nádoby nebo které mostní pole obsahuje aktivní zdroj poškození.

3D lokalizace zdroje

Trojrozměrná lokalizace zdroje vyžaduje čtyři nebo více senzorů a řeší souřadnice x, y a z pomocí stejného principu rozdílu časů příchodu rozšířeného na tři rozměry. Řešení vyžaduje:

[\sqrt{(x - x_i)^2 + (y - y_i)^2 + (z - z_i)^2} - \sqrt{(x - x_1)^2 + (y - y_1)^2 + (z - z_1)^2} = v \times (t_i - t_1)]

pro i = 2, 3, 4…n senzorů. 3D lokalizace se používá pro rohy hrdel tlakových nádob, styčníky železobetonových nosníků a sloupů a letecké konstrukční průniky, kde může poškození iniciovat na vnitřních bodech nepřístupných povrchovým senzorům. Přesnost v hloubkovém rozměru (z) je typicky 2–3krát horší než přesnost v rovině kvůli snížené citlivosti povrchově montovaných polí na vertikální polohu zdroje.

AE pro monitorování růstu trhlin

Mechanismus a AE signatura

Růst trhlin produkuje AE prostřednictvím dvou primárních mechanismů: rozvoj plastické zóny na špici trhliny, jak materiál podléhá lokalizovanému tečení, a tvorba lomové plochy, jak trhlina postupuje koalescencí mikrodutin, štěpením nebo intergranulárním oddělením. Výsledné AE signály pokrývají široký dynamický rozsah — od 55–65 dBAE pro podkritickou iniciaci mikrofraktury na koncentrátorech napětí až přes 85 dBAE pro kritické šíření trhliny blížící se nestabilnímu lomu.

Růst trhlin v kovových konstrukcích následuje tři odlišné fáze, každá produkující charakteristické AE signatury. Fáze I — iniciace trhliny: signály s nízkou amplitudou (50–65 dBAE), dlouhou dobou náběhu (>100 μs), středním trváním (200–500 μs) z aktivity dislokací a tvorby mikrodutin. Fáze II — stabilní růst trhliny (Pařížův režim): signály se střední amplitudou (65–80 dBAE), střední dobou náběhu (30–100 μs), proměnným trváním, jak trhlina postupně narůstá s každým zatěžovacím cyklem. Fáze III — nestabilní růst trhliny: signály s vysokou amplitudou (>80 dBAE), krátkou dobou náběhu (<30 μs), dlouhým trváním (>1000 μs), jak se trhlina blíží kritické velikosti. Emise ve fázi III vykazují rostoucí rychlost AE událostí, energii a rychlost počtu překmitů, které následují Pařížův zákon korelace:

[da/dN = C(\Delta K)^m]

kde da/dN je rychlost růstu trhliny na cyklus, ΔK je rozsah faktoru intenzity napětí a C a m jsou materiálové konstanty. Chai et al. (2022, Materials) prokázali u oceli CrMoV, že kumulativní počty AE korelují s prodloužením trhliny prostřednictvím:

[N_{AE} = \alpha \int_0^a (\Delta K)^\beta da]

kde NAE je kumulativní počet AE, a je délka trhliny a α a β jsou empiricky stanovené parametry.

Praktické monitorování trhlin

AE monitorování trhlin je implementováno na mostech v provozu, tlakových nádobách a leteckých konstrukcích prostřednictvím kontinuálního nebo periodického monitorování. Během zatěžovací zkoušky mostu dle ASTM E2983 jsou AE senzory soustředěny kolem známých detailů citlivých na únavu — svarových spojů výztuh s nosníky, koutových otvorů, konců krycích desek, přípojů diafragem a svarových přídavků. Proces monitorování zaznamenává AE aktivitu, jak je konstrukce zatěžována na progresivně vyšší úrovně.

Kritické prahy pro AE monitorování trhlin zahrnují: iniciaci trhliny — první výskyt 55–70 dBAE událostí na specifickém místě, zejména když Felicityho poměr klesne pod 0,95; aktivní růst trhliny — trvalá rychlost AE událostí nad 10–50 hitů za minutu s amplitudami nad 65 dBAE, zejména během prodlev při konstantním zatížení; kritický růst trhliny — rychlost událostí přesahující 100 hitů za minutu s amplitudami nad 80 dBAE, indikující přechod k nestabilnímu šíření. Chai et al. (2022) stanovili výstražné prahy pro ocel CrMoV: když kumulativní počet AE přesáhne 100 na místě zdroje a absolutní energie přesáhne 40 mV·ms, trhlina dosáhla 50 % kritické délky. Při méně než 50 kumulativních počtech a energii 20 mV·ms zůstává růst trhliny v raných fázích.

AE pro detekci koroze

Korozní mechanismy detekovatelné AE

AE detekuje aktivní korozní procesy prostřednictvím více emisních mechanismů. Minulá koroze — stabilizované důlky, stávající vrstvy rzi, pasivované povrchy — neprodukuje detekovatelnou AE. Pouze probíhající elektrochemická aktivita zahrnující fyzické narušení materiálu generuje napěťové vlny. Primární korozní mechanismy produkující detekovatelnou AE zahrnují:

Aktivní důlková koroze generuje 45–70 dBAE události, když pasivní vrstva lokálně praská a metastabilní důlky se tvoří, rostou a repasivují. Každá událost protržení vrstvy produkuje krátkodobý (10–100 μs), širokopásmový AE pulz. Růst důlku produkuje kontinuální AE nízké úrovně, jak se hromadí produkty rozpouštění. Detekční frekvence jsou 100–400 kHz. Rychlost iniciace důlků koreluje s rychlostí AE událostí — studie ukazují 1–10 AE událostí na jednu nukleaci důlku.

Tvorba a kolaps vodíkových bublin generuje 35–55 dBAE signály během katodických korozních procesů. Vodíkové bubliny nukleují na korodujícím povrchu, rostou akumulací plynného vodíku, oddělují se a někdy kolabují — každá fáze produkuje charakteristickou AE. Nukleace bublin produkuje krátké 50–200 μs pulzy. Oddělení bublin produkuje delší 200–500 μs události. Detekční frekvence jsou 100–300 kHz.

Korozní praskání pod napětím (SCC) generuje 55–85+ dBAE emise jak z iniciace trhliny (protržení vrstvy na špici trhliny), tak z šíření trhliny (mikroštěpení, intergranulární separace). SCC emise jsou charakterizovány vysokou rychlostí událostí během období aktivního praskání, s častými AE shluky (více hitů během milisekund ze stejného zdroje). Detekční frekvence jsou 100–500 kHz.

Štěrbinová koroze produkuje kontinuální AE nízké úrovně (ASL 30–55 dBAE) z probíhajícího rozpouštění uvnitř štěrbiny, s občasnými událostmi vyšší amplitudy z lokalizovaného protržení vrstvy. Rovnoměrná koroze produkuje minimální detekovatelnou AE — rozpouštění probíhá na velké ploše a změny povrchu v malém měřítku uvolňují nedostatečnou deformační energii pro spolehlivou detekci.

Jomdecha et al. (2007, Corrosion Science) charakterizovali čtyři typy koroze podle distribuce amplitud: rovnoměrná koroze produkovala úzký rozsah amplitud 30–45 dBAE, důlková produkovala širší rozsah 45–70 dBAE s charakteristickým bimodálním rozdělením odrážejícím metastabilní (45–55 dBAE) a stabilní (55–70 dBAE) důlkové události, štěrbinová koroze vykazovala 35–55 dBAE s Gaussovým rozdělením a SCC vykazovala 55–85+ dBAE s pozitivně zešikmeným rozdělením.

AE pro detekci lomu drátů předpínací výztuže

Signatura lomu drátu

Lom drátu předpínací výztuže v předpjatých nebo dodatečně předpjatých betonových mostech produkuje nejvyšší energetické AE události vyskytující se při strukturálním monitorování — typicky 80–100+ dBAE s úrovněmi absolutní energie 100–1000krát většími než typické události šíření trhlin. Signatura lomu drátu je charakterizována: jediným, extrémně vysokým amplitudovým přechodovým jevem s krátkou dobou náběhu (<100 μs), dlouhým trváním (1–20 ms včetně odrazů), širokým frekvenčním obsahem od 5–200 kHz a charakteristickým “zvoněním” dozníváním, jak se uvolněná deformační energie šíří prostřednictvím mnohočetných odrazů podél délky lana.

Frekvenční obsah lomů drátů vrcholí v rozsahu 20–80 kHz — nižší než u většiny AE souvisejících s trhlinami — kvůli vlnovodným efektům v kanálku výztuže, kde ocelový drát funguje jako válcový vlnovod. Uvolněná energie se šíří převážně jako vedené podélné a ohybové módy v drátu, s rychlostí kolem 4900–5100 m/s v zdravých injektovaných kanálcích a mírně nižší (4700–4900 m/s) v neinjektovaných nebo částečně injektovaných kanálcích.

Výběr AE senzoru pro detekci lomu drátů preferuje 60 kHz nebo 80 kHz rezonanční senzory (modely R6I nebo R80I) umístěné přímo na kotevních hlavách, na odkloněných sedlech nebo upnuté k odhaleným segmentům lana na mezilehlých místech. Vzdálenost senzorů pro spolehlivou detekci lomu drátů podél kanálku výztuže je 1–5 m pro vložené senzory v injektovaných kanálcích a až 10 m pro senzory na odhalených kotevních hlavách.

Rozlišování lomů drátů od šumu

Detekce lomů drátů v provozních mostech musí rozlišovat skutečné události selhání drátu od zdrojů environmentálního a provozního šumu. Standardní je dvoustupňový potvrzovací proces. Stupeň 1 — práh amplitudy a energie: události přesahující 90 dBAE s absolutní energií nad 10⁶ aJ jsou automaticky označeny jako potenciální lomy drátů. Stupeň 2 — analýza průběhu a korelace více senzorů: průběh je zkoumán na charakteristické rysy lomu drátu včetně přítomnosti více vlnových módů (podélný a ohybový), konzistentního frekvenčního obsahu napříč senzory a vzorů časů příchodu konzistentních s šířením podél kanálku výztuže.

Návrh směrnice Vallen DGZfP pro detekci lomů drátů specifikuje: minimální práh amplitudy 80 dBAE, minimální práh síly signálu 10⁶ pVs a prostorovou konzistenci — událost musí být detekována na alespoň dvou senzorech podél osy lana. V případě monitorování mostu Altstädter Bahnhof (Halle, Německo) bylo během 4 let kontinuálního monitorování detekováno 111 lomů drátů, přičemž 103 bylo potvrzeno následnou vizuální inspekcí extrahovaných segmentů lan. Tři falešně pozitivní výsledky byly připsány úderům blesku (2) a nárazu těžkého stavebního zařízení (1).

AE při zatěžovacích zkouškách mostů

Rámec ASTM E2983 a ISO 16837

Zatěžovací zkoušky mostů pomocí AE následují ASTM E2983 (Standard Guide for Application of Acoustic Emission to Structural Health Monitoring of Bridge Structures) a ISO 16837 (Non-destructive testing — Acoustic emission testing — Test method for damage qualification of reinforced concrete beams). Tyto normy definují umístění senzorů, protokol zatěžování, kritéria analýzy dat a metodologii klasifikace poškození.

Protokol zatěžování dle ASTM E2983 aplikuje postupně se zvyšující zatěžovací kroky, typicky 20 %, 40 %, 60 %, 80 %, 90 % a 100 % maximálního zkušebního zatížení s 5minutovými prodlevami v každém kroku. Během prodlev by měla AE aktivita klesat — trvalá nebo rostoucí aktivita během prodlevy při konstantním zatížení signalizuje aktivní poškození. Při 100% zatížení je konstrukce držena po dobu 10–30 minut za současného monitorování AE aktivity. Poslední krok může zvýšit zatížení na 110–120 % provozního zatížení k vyhodnocení Kaiserova jevu při následném zatěžování.

Klasifikace pomocí poměru zatížení a poměru klidu

Klasifikace poškození dle ISO 16837 používá poměr zatížení (L) — definovaný jako zatížení, při kterém se AE obnoví, dělené předchozím maximálním zatížením — a poměr klidu (C) — kumulativní AE během odlehčování dělená celkovou AE během celého cyklu. Tyto dva parametry jsou vyneseny do klasifikačního diagramu poškození se třemi zónami:

Zóna nízkého poškození — poměr zatížení > 0,9, poměr klidu < 0,05. Konstrukce vykazuje silný Kaiserův jev s minimálními emisemi během odlehčování. Poškození je malé a konstrukce je bezpečná pro další provoz s běžným monitorováním.

Zóna středního poškození — poměr zatížení 0,7–0,9, poměr klidu 0,05–0,15. Kaiserův jev je částečně porušen a emise při odlehčování indikují určitou strukturální nestabilitu. K posouzení rozsahu poškození je vyžadována podrobná inspekce.

Zóna závažného poškození — poměr zatížení < 0,7, poměr klidu > 0,15. Kaiserův jev je silně porušen a vysoká aktivita při odlehčování indikuje nestabilní podmínky. Je vyžadován okamžitý zásah.

Tonelli et al. (2020, Sensors) demonstrovali aplikaci této klasifikace na předpjatém betonovém mostě v plném měřítku testovaném až do selhání, přičemž ukázali, že poměr zatížení progresivně klesal z 0,95 při nízkých úrovních zatížení na 0,45 při 80 % zatížení při selhání, zatímco poměr klidu vzrostl z 0,02 na 0,32 ve stejném rozsahu.

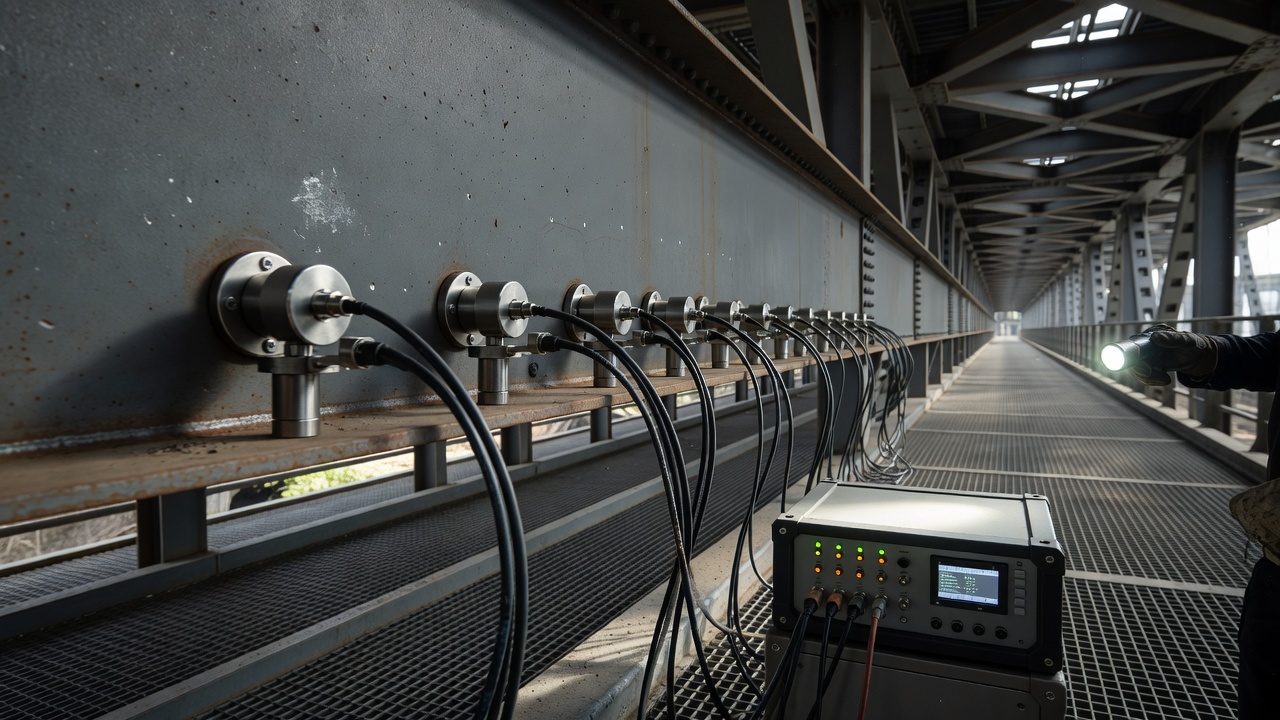

Praktická implementace monitorování mostů

Projekt monitorování mostu Cedar Avenue Bridge (Minnesota) společností TechKnowServ demonstroval 16senzorové AE pole na ocelovém obloukovém mostě s táhly. Senzory byly rozmístěny v rozestupech 15 stop (4,6 m) podél přípojů příčníků k nosníkům identifikovaným jako detaily náchylné k únavě v plánu řízení lomů. Kontinuální monitorování po dobu 18 měsíců detekovalo 237 aktivních AE míst zdrojů, z nichž 22 bylo klasifikováno jako události růstu trhlin. Následná vizuální inspekce a magnetické práškové testování potvrdily 19 trhlin > 3 mm délky, přičemž 16 na místech předpovězených AE shluky zdrojů.

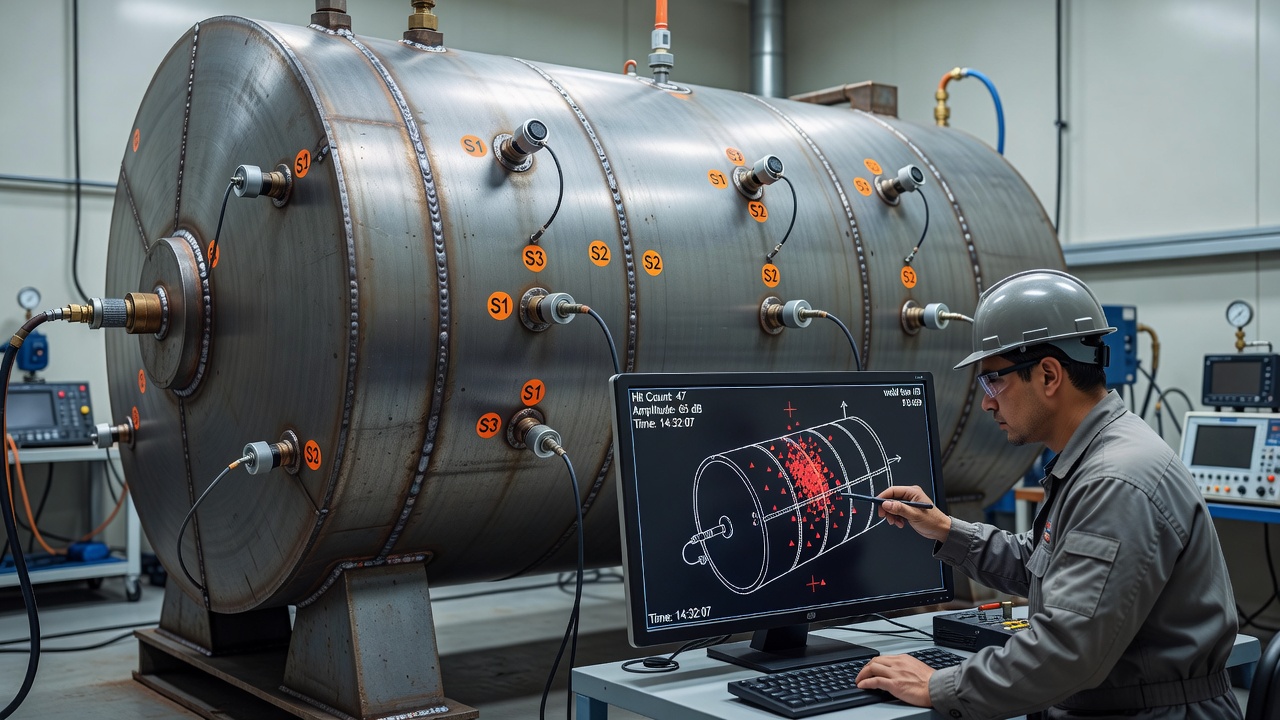

AE při inspekci tlakových nádob a zásobníků

Regulační rámec a normy

AE testování tlakových nádob a skladovacích zásobníků je řízeno několika předpisy a normami. ASME Section V Article 12 pokrývá AE zkoušení kovových tlakových nádob během počátečního hydrotestu a periodické rekvalifikace. ASME Section V Article 11 pokrývá FRP zařízení (zásobníky, potrubí, nádoby). ASME Section V Article 13 pokrývá kontinuální AE monitorování tlakových nádob v provozu. ASTM E569 (Standard Practice for Acoustic Emission Monitoring of Structures During Controlled Stimulation) a ASTM E1930 (Standard Practice for Examination of Liquid-Filled Atmospheric and Low-Pressure Metal Storage Tanks Using Acoustic Emission) poskytují podrobné postupy.

Sekvence tlakování

Standardizovaná sekvence tlakování pro hydrotest dle směrnic ASME probíhá v pěti krocích: natlakovat na 50 % zkušebního tlaku a prodržet 5–10 minut, zaznamenat AE aktivitu; zvýšit na 65 % a prodržet 10 minut; zvýšit na 85 % a prodržet 10 minut; zvýšit na 100 % zkušebního tlaku a prodržet 30 minut; volitelně zvýšit na 110 % (úroveň pevnostní zkoušky) na 5 minut. Během každé prodlevy by měla AE aktivita klesat podle Kaiserova principu — konstrukce bez aktivního poškození vykazuje během prodlev rychle klesající rychlost hitů, zatímco poškozená konstrukce vykazuje trvalou nebo rostoucí aktivitu.

Klasifikace zdrojů

AE zdroje detekované během testování tlakových nádob jsou klasifikovány podle aktivity (počet AE událostí na zdroj) a intenzity (průměrná amplituda/energie událostí): Stupeň A — minoritní, 1–10 hitů, amplituda pod 60 dBAE, považováno za nevýznamné; Stupeň B — mírný, 10–50 hitů, amplituda 60–75 dBAE, vyžaduje korelaci s návrhovou analýzou napětí; Stupeň C — střední, 50–200 hitů, amplituda 75–85 dBAE, vyžaduje následné NDT (UT, radiografie); Stupeň D — závažný, 200–1000 hitů, amplituda 85–95 dBAE, vyžaduje okamžité vyhodnocení a doporučení opravy; Stupeň E — kritický, >1000 hitů, amplituda nad 95 dBAE, vyžaduje odstavení a okamžitou opravu před dalším tlakováním.

Monitorování dna zásobníku

Monitorování dna nadzemních skladovacích nádrží (AST) následuje ASTM E1930 s použitím systému MONPAC. Pole 12–48 senzorů (typicky 60 kHz rezonančních) je rozmístěno kolem pláště nádrže v rozestupech 1–2 m blízko dna. Nádrž je plněna nebo je měněna úroveň náplně za monitorování AE z koroze dna, důlkové koroze a netěsností. Koroze dna generuje 45–75 dBAE události; aktivní netěsnost skrz perforace dna generuje kontinuální AE na 40–65 ASL dBAE. Přesnost lokalizace zdroje v rovině dna je typicky ±0,5–2 m v závislosti na rozestupech senzorů a kapalinovém zatížení. API 653 (Tank Inspection, Repair, Alteration) uznává AE jako screeningovou metodu pro stav dna nádrže, přičemž výsledky AE se používají k prioritizaci nádrží pro interní inspekci a ultrazvukové měření tloušťky.

Integrace se systémy monitorování strukturálního zdraví

Fúze dat z více senzorů

AE se integruje se systémy monitorování strukturálního zdraví (SHM) prostřednictvím fúze dat z více senzorů, kombinující data AE událostí s měřeními deformace, daty z akcelerometrů, vláknovými optickými senzory, environmentálním monitorováním a modely digitálních dvojčat. Architektura integrace následuje vrstvený přístup.

Senzorová vrstva kombinuje AE senzory (20–100 na monitorovací zónu) s doplňkovými snímacími technologiemi: odporové tenzometry pro lokální měření napětí, vláknové Braggovy mřížky (FBG) pro distribuované měření deformace a teploty, akcelerometry pro globální detekci poškození na základě vibrací a korozní senzory (LPR, ER sondy) pro elektrochemické monitorování. Vrstva sběru dat synchronizuje AE hit data (mikrosekundové časování) s pomalejšími parametrickými daty (vzorkování 1–100 Hz) prostřednictvím společných časových referencí — typicky GPS časově označené systémy sběru dat.

Zpracovatelská vrstva provádí lokalizaci zdroje v reálném čase, klasifikaci průběhů a filtrování šumu. Pokročilé systémy používají klasifikátory strojového učení — podpůrné vektorové stroje (SVM), metodu k-nejbližších sousedů (k-NN) nebo neuronové sítě — ke klasifikaci AE zdrojů do kategorií mechanismů poškození (trhlina, koroze, lom drátu, třecí koroze, šum). Diagnostická vrstva vyhodnocuje závažnost poškození pomocí Felicityho poměru, trendů rychlosti AE událostí, analýzy distribuce amplitud a analýzy b-hodnoty (sklon amplitudo-frekvenční distribuce, kde klesající b-hodnota indikuje přechod od mikrofrakturace k makrofrakturaci).

Prognostická vrstva odhaduje zbývající užitečnou životnost korelací intenzity AE s modely lomové mechaniky. Kumulativní AE energie je vztažena k prodloužení trhliny prostřednictvím Pařížova zákona korelace, umožňující odhad rychlostí růstu trhliny a času do kritické velikosti trhliny. Integrace digitálního dvojčete mapuje AE polohy zdrojů na geometrie modelů konečných prvků, korelující AE aktivitu s lokálními faktory intenzity napětí k predikci progrese poškození při předpokládaných scénářích zatížení.

Bezdrátové AE systémy

Bezdrátové AE monitorovací systémy umožňují nasazení na konstrukcích bez drátové infrastruktury. Systém MISTRAS Micro-SHM poskytuje 4–8 kanálů AE monitorování v kompaktním, bateriově napájeném pouzdře s mobilním nebo satelitním přenosem dat. Systém Vallen WISAE (Wireless Smart AE) podporuje distribuované senzorové uzly s lokálním zpracováním a bezdrátovým přenosem dat pomocí rádií v pásmech ISM 2,4 GHz nebo 868 MHz. Životnost baterie pro kontinuální monitorování se pohybuje od 30 dnů (kontinuální streamování) do 2 let (periodické vzorkování s přenosem řízeným událostmi). Solárně napájené varianty poskytují neomezený provoz v odlehlých lokalitách včetně izolovaných mostních polí, čerpacích stanic potrubí a pobřežních plošin.

Fúze dat s jinými NDT metodami

AE poskytuje maximální hodnotu, když je integrována s doplňkovými NDT metodami pro komplexní strukturální posouzení:

Výhody a omezení AE monitorování

Výhody

Detekce aktivních defektů v reálném čase — AE detekuje poškození v okamžiku, kdy k němu dochází, poskytuje okamžité varování před iniciací trhliny, šířením a kritickými stavy poškození. Žádná jiná NDT metoda neposkytuje tuto časovou bezprostřednost na celé konstrukci současně.

Pasivní, neinvazivní technika — AE nevstřikuje energii do konstrukce, což eliminuje radiační rizika (RT), požadavky na vazbu (UT) a potřebu přístupu zařízení (MT). Senzory se montují na přístupné povrchy bez úpravy konstrukce.

Schopnost globálního monitorování — Jediný AE senzor monitoruje velkou oblast — až 30 m poloměr v ocelové desce, 10–15 m v přírubách ocelových nosníků, 3–5 m v betonu — umožňující nákladově efektivní monitorování velkých konstrukcí z relativně malého počtu senzorových míst.

Lokalizace zdroje — AE poskytuje prostorovou lokalizaci zdrojů poškození, směrující následné inspekce na konkrétní místa namísto vyžadování 100% pokrytí jinými metodami. Přesnost lokalizace ±0,1–1 m v typických terénních nasazeních je dostatečná pro identifikaci kritických zón.

Kontinuální monitorování během provozu — AE funguje během běžného používání konstrukce — dopravní zatížení mostů, tlakové cyklování nádob, tepelné cyklování potrubí — zachycující události poškození, které nastávají během provozních podmínek.

Vysoká citlivost na poškození v raném stádiu — AE detekuje iniciaci mikrotrhlin v rozsazích faktoru intenzity napětí (ΔK) 5–10 MPa√m v oceli, což je výrazně pod detekčním prahem vizuální inspekce (typicky ΔK > 20–30 MPa√m pro trhliny vystupující na povrch) a ultrazvukového testování (typicky ΔK > 15–25 MPa√m).

Kompatibilita s automatizovanými systémy — Moderní AE systémy poskytují automatickou detekci událostí, lokalizaci zdroje a generování alarmů bez potřeby trvalé pozornosti operátora. Prahy a úrovně výstrah jsou programovatelné pro provoz bez obsluhy.

Korelace s lomovou mechanikou — AE parametry — zejména kumulativní počty a energie — korelují přímo s prodloužením trhliny prostřednictvím vztahů Pařížova zákona, umožňující kvantitativní posouzení poškození a odhad zbývající životnosti.

Použitelnost na více typů poškození — AE detekuje trhliny, korozi, lomy drátů, delaminaci, lámání vláken, netěsnosti, tření, nárazy a tečení z jediného nasazení senzoru s vhodným zpracováním signálu.

Ověření pevnostní zkouškou — AE během pevnostních zkoušek okamžitě identifikuje aktivní růst defektů bez nutnosti zatěžovat konstrukci až do selhání, umožňující bezpečnou kvalifikaci tlakových nádob, mostů a leteckých konstrukcí.

Omezení

Požadavek na zatížení — AE vyžaduje, aby byla konstrukce namáhána pro generování emisí. Konstrukce v klidu s konstantním zatížením a příznivými environmentálními podmínkami neprodukuje detekovatelnou AE bez ohledu na stav poškození. Toto je jediné nejdůležitější provozní omezení.

Žádné měření velikosti defektu — AE detekuje aktivitu defektu, ale přímo neměří velikost defektu. Velký, aktivní emisní zdroj může představovat buď velkou trhlinu rychle rostoucí, nebo malou trhlinu intenzivně emitující. Korelace mezi AE aktivitou a velikostí defektu vyžaduje modely lomové mechaniky nebo doplňkové NDT.

Útlum signálu — AE signály s rostoucí vzdáleností šíření slábnou v důsledku geometrického šíření, absorpce materiálem a rozptylu. Vzdálenost senzorů musí zohledňovat míry útlumu: ocelové desky 1 dB/m, beton 3–8 dB/m, kompozity 10–30 dB/m a struktury dominované rozhraními (injektované kanálky, vrstvené kompozity) až 50 dB/m.

Rozlišování šumu — Provozní prostředí generuje zdroje šumu, které mohou maskovat nebo být zaměněny za AE signály: elektromagnetické rušení, mechanické vibrace, dopady deště, pohyb větrem, dopravní dunění, hydraulické systémy a praskání v důsledku tepelné roztažnosti. Filtrování šumu vyžaduje pečlivé nastavení a často následné zpracování analýzy.

Trvalá instalace senzorů — Kontinuální monitorování vyžaduje, aby senzory zůstaly namontované na konstrukci po dobu monitorování. Instalace senzorů, vedení kabelů a ochrana vyžadují inženýrský návrh a mohou být pro krátkodobé monitorování nákladově prohibitivní.

Degradace vazby — Během prodloužených monitorovacích období (měsíce až roky) degraduje vazební prostředek senzoru, slábnou lepicí spoje a magnetické svorky se mohou posunout. Periodické ověřování zlomem tuhy tužky dle ASTM E976 je nezbytné pro udržení kvality dat.

Interpretační odbornost — Interpretace AE dat vyžaduje porozumění chování materiálů, šíření vln, zpracování signálů, strukturální mechanice a mechanismům poškození. Automatizované klasifikační systémy snižují, ale neeliminují potřebu zkušených analytiků.

Žádná detekce dormantních defektů — AE detekuje pouze aktivní nebo rostoucí defekty. Stávající poškození, které je stabilní a neroste za současných podmínek — stabilizovaná trhlina, pasivovaný důlek, dříve deformovaná oblast — neprodukuje AE, dokud není reaktivováno.

Kalibrace kumulativní AE — Vztah mezi kumulativní AE aktivitou a strukturální degradací je specifický pro materiál, závislý na geometrii a zatížení. Kalibrace vyžaduje reprezentativní laboratorní testování nebo terénní validaci, která nemusí pro specifické konstrukce existovat.

Citlivost na prostředí — Extrémní teploty ovlivňují citlivost senzoru (vlastnosti PZT se mění nad 150°C), viskozitu vazebního prostředku (tuk tvrdne pod -20°C) a elektrické vlastnosti kabelů. Vysoká vlhkost koroduje kontakty senzorů. Blesk a přepětí mohou poškodit citlivé předzesilovače.
