Obsah asfaltového pojiva (Pb) je procentuální hmotnostní podíl pojiva v asfaltové směsi za horka — nejdůležitější parametr složení, který řídí trvanlivost, odolnost proti vyježdění kolejí, únavovou životnost a odolnost proti praskání. Zahrnuje zkoušku spalovací pecí (AASHTO T308), extrakci rozpouštědlem (AASHTO T164), nukleární měření, výrobní tolerance, četnost vzorkování a to, jak se nesoulad obsahu pojiva projevuje jako poruchy vozovky viditelné při prohlídce.
Obsah asfaltového pojiva (Pb) je hmotnost asfaltového pojiva vyjádřená jako procento z celkové hmotnosti asfaltové směsi za horka (HMA). Označuje se symbolem Pb (procento pojiva) a stanovuje se podle rovnice:
Pb = (Hmotnost pojiva / Celková hmotnost směsi) × 100 %
Obsah pojiva je nejdůležitějším parametrem složení HMA. Na rozdíl od zrnitosti kameniva, která se může pohybovat v rámci specifikačních pásem bez katastrofálních změn výkonnosti, odchylky obsahu pojiva o pouhých 0,3 % nad nebo pod návrhové optimum způsobují měřitelné změny objemových vlastností směsi a charakteristické, identifikovatelné vzorce poruch vozovky. Obsah pojiva řídí tloušťku asfaltového filmu obalujícího každou částici kameniva, objem mezer vyplněných asfaltem (VFA), procento mezerovitosti v zhutněné směsi a mezizrnné tření v kostře kameniva.
Americká asociace státních správ dálnic a dopravy (AASHTO) a Federální letecká správa (FAA) obě specifikují obsah pojiva jako povinný akceptační znak kvality. Položka FAA P-401 (Asfaltová vozovka za horka) vyžaduje zkoušení obsahu pojiva pro každou šarži letištní výroby HMA s tolerancí ±0,4 % oproti cílové hodnotě receptury směsi (JMF). Mezinárodní organizace pro civilní letectví (ICAO) prostřednictvím Aerodromové příručky, část 3 (Doc 9157), uznává obsah pojiva jako kritický parametr při kontrole kvality asfaltových směsí používaných na letištních vozovkách, přičemž odkazuje na normy FAA a národní normy pro akceptační kritéria.
Obsah pojiva se stanovuje během tří odlišných fází životního cyklu vozovky: návrh směsi — kde se volí optimální obsah pojiva pro splnění objemových a výkonnostních kritérií; výrobní kontrola kvality — kde se denně zkouší vzorky pro ověření, že výrobní obsah pojiva odpovídá návrhovému optimu; a forenzní šetření — kde se zkouší jádrové vývrty z vozovek v provozu pro diagnostiku předčasných poruch nebo ověření skutečných vlastností. Každá fáze používá stejné zkušební metody, ale s různou četností vzorkování a interpretačními kritérii.
Asfaltové pojivo je nejdražší složkou HMA — obvykle tvoří 4 % až 7 % směsi hmotnostně, ale 25 % až 35 % nákladů na materiál. Tato ekonomická realita vytváří během výroby neustálý tlak na minimalizaci obsahu pojiva. Inženýrské důsledky i malých odchylek od optimálního obsahu pojiva jsou však závažné a přímo určují životnost vozovky.
Obsah pojiva definuje základní objemovou rovnováhu v zhutněné HMA směsi. Celkový objem zhutněného vzorku HMA se skládá ze tří složek: objem kameniva, objem pojiva a objem mezer. Vztah mezi těmito složkami je vyjádřen prostřednictvím tří vzájemně propojených objemových parametrů:
| Parametr | Definice | Typický rozsah | Řízeno |
|---|---|---|---|
| Mezerovitost (Va) | Objem vzduchových mezer mezi obalenými částicemi kameniva | 3,0 %–5,0 % | Obsah pojiva, zhutnění |
| Mezery v minerálním kamenivu (VMA) | Mezerní prostor mezi částicemi kameniva (vzduch + pojivo) | 13 %–18 % (v závislosti na NMAS) | Zrnitost kameniva, obsah pojiva |
| Mezery vyplněné asfaltem (VFA) | Procento VMA vyplněné pojivem | 65 %–80 % | Obsah pojiva |
Optimální obsah pojiva v návrhu směsi Superpave je definován jako procento pojiva, které produkuje 4,0 % mezerovitosti při návrhovém počtu zhutňovacích cyklů (Ndesign). Při tomto obsahu pojiva musí VMA a VFA také spadat do stanovených rozsahů pro danou úroveň dopravního zatížení. Zvýšení obsahu pojiva o 0,5 % nad optimum obvykle snižuje mezerovitost o 1,0 % až 1,5 %, což může klesnout pod minimální požadavek 3,0 %. Snížení obsahu pojiva o 0,5 % zvyšuje mezerovitost o 1,0 % až 1,5 %, což může překročit maximum 5,0 % a vytvořit propustnou směs náchylnou k poškození vlhkostí.
Tloušťka filmu pojiva — vypočtená tloušťka asfaltového povlaku na částicích kameniva — je přímou funkcí obsahu pojiva, měrného povrchu kameniva a měrné hmotnosti. Hodnoty tloušťky filmu u správně navržené HMA se obvykle pohybují od 6 do 14 mikronů. Pod 6 mikronů je film příliš tenký pro zajištění adekvátní odolnosti proti oxidaci a trvanlivosti pojiva. Nad 14 mikronů je film dostatečně silný, aby snižoval zaklesnutí kameniva a zvyšoval potenciál vyježdění kolejí. Změny obsahu pojiva o 0,5 % mohou změnit tloušťku filmu o 2 až 4 mikrony, čímž se směs dostává mimo optimální rozsah.
Vztah mezi obsahem pojiva a tloušťkou filmu vysvětluje, proč nízký obsah pojiva urychluje oxidační stárnutí. Tenký film pojiva vystavuje větší objem pojiva atmosférickému kyslíku na jednotku hmotnosti, čímž urychluje proces tvrdnutí, který činí pojivo křehkým a náchylným k teplotnímu praskání. Tento mechanismus je obzvláště výrazný v horkém podnebí a na letištních vozovkách vystavených teplotám proudových motorů.
Obsah pojiva řídí následující výkonnostní charakteristiky směsi:
Tuhost a modul: Dynamický modul (|E*|) HMA klesá s rostoucím obsahem pojiva nad optimum. Zvýšení obsahu pojiva o 0,5 % může snížit modul o 15 % až 25 %, což snižuje strukturální příspěvek vozovky. Pod optimem se modul zvyšuje, ale za cenu křehkosti.
Únavová životnost: Obsah pojiva má komplexní nelineární vztah k únavovému praskání. Při velmi nízkém obsahu pojiva je směs křehká a praská při malém počtu zatěžovacích cyklů. Při optimálním obsahu pojiva má směs dostatek pojiva k odolávání tahovým napětím na špičkách trhlin, čímž maximalizuje únavovou životnost. Při vysokém obsahu pojiva může snížená tuhost a zvýšená tloušťka filmu pojiva zlepšit odolnost proti únavě při nízkých úrovních deformace, ale snížit ji při vysokých úrovních deformace v důsledku sníženého zaklesnutí kameniva.
Odolnost proti vyježdění kolejí: Obsah pojiva je nepřímo úměrný odolnosti proti vyježdění kolejí. Každé zvýšení obsahu pojiva o 0,5 % nad optimum snižuje odolnost proti vyježdění kolejí přibližně o 20 % až 40 %, jak se měří Hamburgským testem v kolejišti nebo zkouškou čísla toku. Nadbytečné pojivo působí jako lubrikant, snižuje kontakt mezi částicemi kameniva a umožňuje smykovou deformaci při zatížení.
Náchylnost na vlhkost: Nízký obsah pojiva zanechává některé částice kameniva nedostatečně obalené, čímž vytváří místa, kde voda může vytěsnit pojivo (stripování). Vysoký obsah pojiva snižuje mezerovitost a brání odtoku vlhkosti, která do vozovky vnikne. Optimální obsah pojiva vyvažuje tato rizika, zajišťuje úplné obalení kameniva při zachování propojených mezer pod prahem propustnosti.

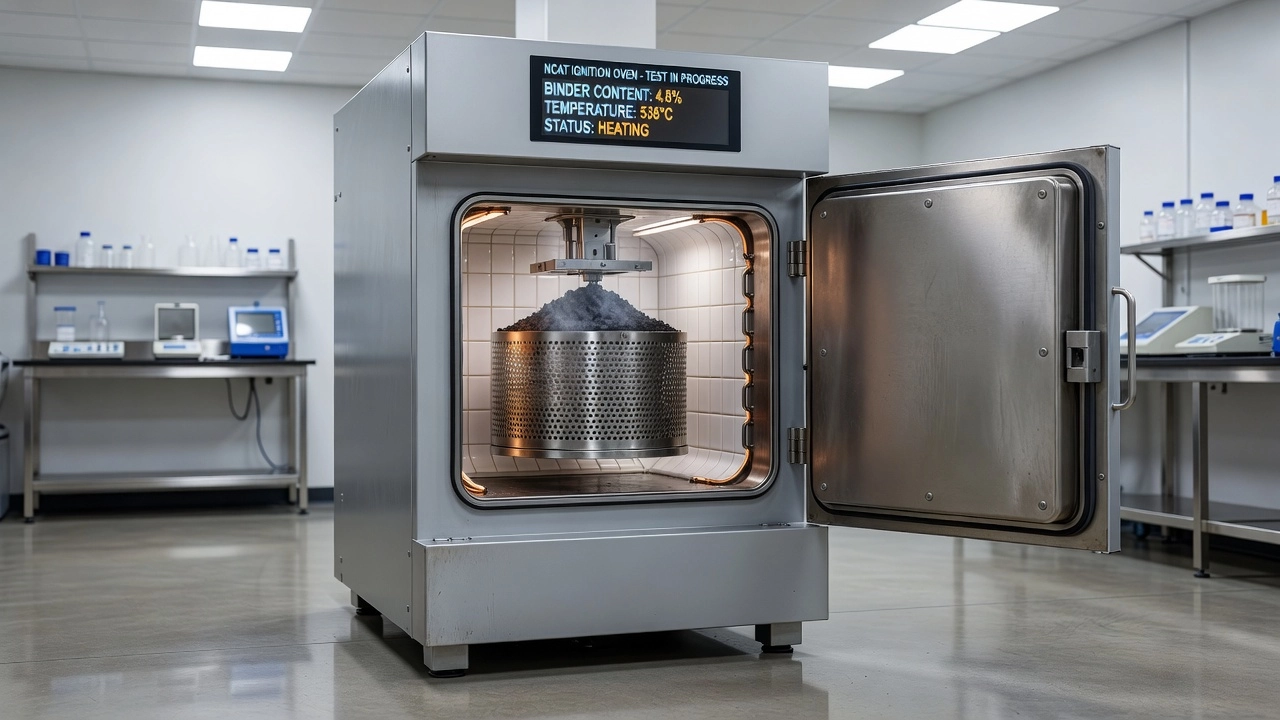

Metoda spalovací pece, standardizovaná jako AASHTO T 308 a ASTM D6307, je nejpoužívanějším postupem pro stanovení obsahu asfaltového pojiva v HMA. Byla vyvinuta v Národním centru pro asfaltové technologie (NCAT) na Auburn University na počátku 90. let 20. století a rychle přijata státními dopravními správami a FAA jako preferovaná alternativa k metodám extrakce rozpouštědlem, které vyžadovaly nebezpečná chlorovaná rozpouštědla.
Metoda spalování funguje tak, že se vzorek HMA zahřeje na teplotu dostatečně vysokou k úplnému spálení asfaltového pojiva. Hmotnost ztracená při spalování se považuje za hmotnost pojiva, přičemž se aplikuje korekční faktor pro zohlednění úbytku hmotnosti kameniva. Zkouška je dokončena, když rychlost změny hmotnosti nepřesáhne 0,01 % po dobu tří po sobě jdoucích minut.
Vzorek HMA o hmotnosti 1200 g až 3000 g (v závislosti na jmenovitém maximálním rozměru zrna kameniva) se umístí do drátěného koše a zváží se s přesností na 0,1 g. Koš se vloží do spalovací pece předehřáté na zkušební teplotu — obvykle 538 °C (1000 °F) pro většinu směsí, ačkoli teploty až 427 °C (800 °F) lze použít pro kameniva náchylná k vysokému úbytku hmotnosti. Pec průběžně zaznamenává hmotnost vzorku během spalování. Když se hmotnost stabilizuje (je splněno kritérium ukončení zkoušky), pec zobrazí obsah pojiva jako procento původní hmotnosti vzorku.
AASHTO T 308 poskytuje dva postupy:
Postup A (vnitřní váha): Pec je vybavena vnitřní váhou, která průběžně váží vzorek během spalování. Toto je běžnější a automatizovaný postup. Obsluha vloží vzorek, zadá korekční faktor a pec automaticky stanoví obsah pojiva.
Postup B (vnější váha): Pec nemá vnitřní váhu. Vzorek se zváží před a po spálení na vnější váze a obsah pojiva se vypočítá ručně. Tento postup je méně obvyklý a používá se především u starších modelů pecí.
Kritickým krokem metody spalování je stanovení korekčního faktoru (CF). CF je nezbytný, protože během zahřívání při vysoké teplotě dochází ke ztrátě hmotnosti některých kameniv. Uhličitanová kameniva — vápenec, dolomit a ta obsahující hašené vápno — jsou obzvláště náchylná k úbytku hmotnosti kalcinací (tepelným rozkladem). Úbytek hmotnosti těchto kameniv není pojivo, ale pec jej měří jako úbytek hmotnosti, což nadhodnocuje skutečný obsah pojiva.
CF se stanoví přípravou dvou vzorků směsi s návrhovým obsahem pojiva, jejich otestováním ve spalovací peci a výpočtem:
CF = Skutečný obsah pojiva — Naměřený obsah pojiva
AASHTO T 308 vyžaduje, že: “Korekční faktor musí být stanoven pro každou kombinaci kameniva a spalovací pece. Pokud se změní jakákoli složka kameniva, musí se stanovit nový korekční faktor.” To znamená, že každá spalovací pec v laboratoři nebo výrobně musí mít svůj vlastní CF pro každý návrh směsi. Výzkum NCAT prokázal, že CF se významně liší mezi pecemi stejné značky a použití společného CF pro více pecí zavádí systematickou chybu.
Typické hodnoty CF se pohybují od 0,0 % do 0,6 % hmotnosti celkové směsi. Vápenitá kameniva běžně produkují hodnoty CF 0,3 % až 0,6 %. Žula, čedič a jiná křemičitá kameniva typicky produkují hodnoty CF pod 0,2 %. Kameniva obsahující hašené vápno v množství 1,0 % až 1,5 % hmotnosti vykazují zvýšený úbytek hmotnosti, vyžadující hodnoty CF na horním konci rozsahu.
Výzkum NCHRP Report 9-56 provedený NCAT zjistil, že zkušební teplota je primárním faktorem ovlivňujícím CF. Snížení zkušební teploty z 538 °C na 427 °C (1000 °F na 800 °F) snížilo úbytek hmotnosti kameniva u všech směsí bez hašeného vápna. U směsí obsahujících vápno byl CF při 427 °C (800 °F) nižší než při 538 °C (1000 °F) a úplné odstranění pojiva bylo stále dosaženo bez výrazných změn v délce zkoušky.
Metoda spalování poskytuje výrazně lepší přesnost než metody extrakce rozpouštědlem. Prohlášení o přesnosti AASHTO T 308 uvádí:
| Parametr | Přesnost jednoho operátora (1s) | Přijatelný rozsah dvou výsledků (d2s) | Mezilaboratorní přesnost (1s) | Přijatelný rozsah dvou výsledků (d2s) |
|---|---|---|---|---|
| Obsah pojiva (%) | 0,06 % | 0,17 % | 0,16 % | 0,45 % |
Pro srovnání, AASHTO T 164 (extrakce rozpouštědlem) uvádí mezilaboratorní přijatelný rozsah 0,96 % — více než dvojnásobek rozsahu metody spalování 0,45 %. Tato vynikající přesnost je jedním z hlavních důvodů širokého přijetí metody spalování.
Vychýlení metody spalování je řízeno korekčním faktorem. Při správné kalibraci se správným CF pro konkrétní pec a kombinaci kameniva poskytuje metoda výsledky v rozmezí 0,05 % až 0,10 % od skutečného obsahu pojiva.
Výhody: Odstraňuje použití nebezpečných chlorovaných rozpouštědel; rychlejší než extrakce rozpouštědlem (30–60 minut oproti 2–4 hodinám); lepší přesnost než extrakce; produkuje kamenivo vhodné pro analýzu zrnitosti; automatizovaný postup snižuje chybu obsluhy.
Omezení: Vysoká provozní teplota (538 °C / 1000 °F) spotřebovává významnou energii; úbytek hmotnosti kameniva vyžaduje stanovení korekčního faktoru; některá kameniva (zejména dolomity) vykazují nekonzistentní úbytek hmotnosti; kalibrace pece musí být pravidelně ověřována; počáteční náklady na zařízení (20 000–40 000 USD) jsou vyšší než u extrakčního zařízení.
Metody extrakce rozpouštědlem, standardizované jako AASHTO T 164 a ASTM D2172, se používají pro stanovení obsahu asfaltového pojiva od počátku 20. století. Ačkoli byly z velké části nahrazeny metodou spalování pro běžnou výrobní kontrolu, extrakce rozpouštědlem zůstává důležitá pro forenzní šetření, kde je třeba získané pojivo zkoušet na vlastnosti (třídění, stárnutí, reologie), a pro směsi obsahující kameniva s velmi vysokou ztrátou žíháním (jako jsou strusková kameniva nebo kameniva s vysokým obsahem uhlíku).
Extrakce rozpouštědlem funguje tak, že rozpouští asfaltové pojivo ze vzorku HMA pomocí rozpouštědla, ve kterém je pojivo rozpustné. Roztok rozpouštědla a pojiva se oddělí od kameniva filtrací nebo centrifugací a kamenivo se promyje, vysuší a zváží. Obsah pojiva se vypočítá z hmotnostního rozdílu mezi původním vzorkem a získaným kamenivem.

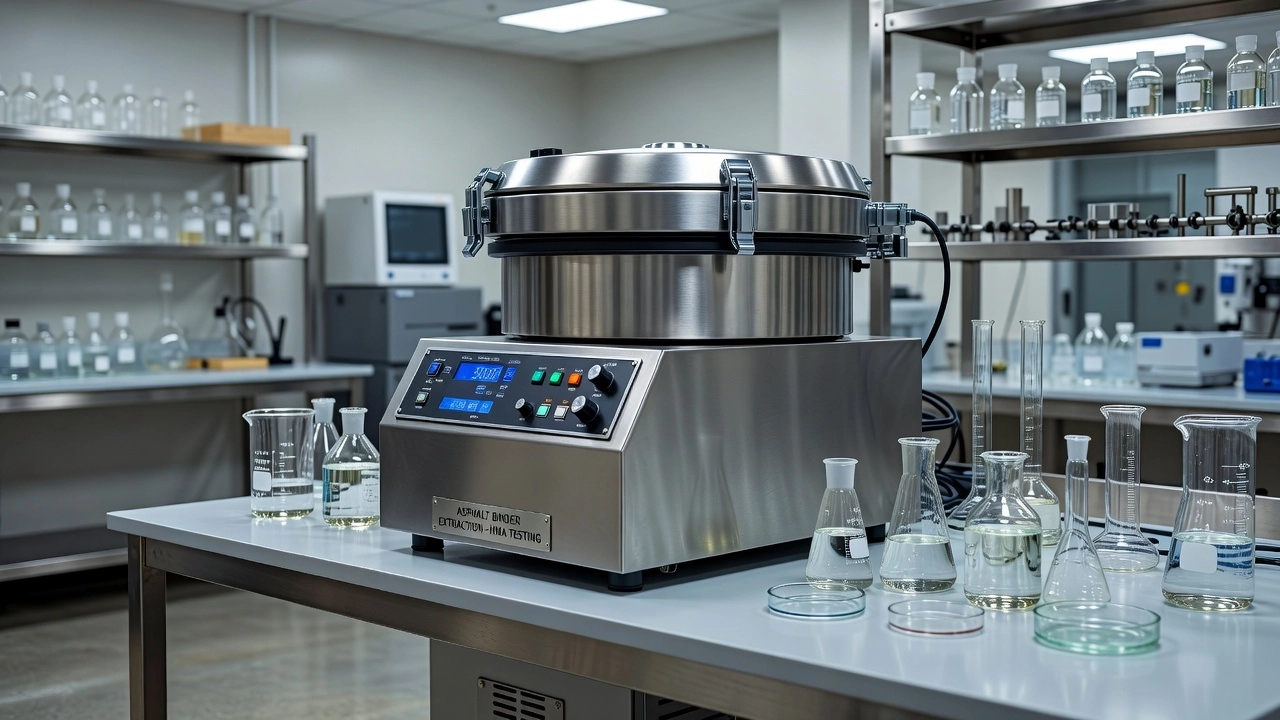

Centrifugační metoda je nejběžnějším postupem AASHTO T 164. Volný vzorek HMA (500 g až 1500 g) se umístí do misky s rozpouštědlem (typicky trichlorethylenem nebo methylenchloridem). Rozpouštědlo rozpustí pojivo a miska se vloží do centrifugy, která roztok protáčí filtrem. Rozpouštědlo nasycené pojivem prochází filtračním papírem a kamenivo zůstává v misce. Kamenivo se promyje čerstvým rozpouštědlem a znovu centrifuguje, dokud promývací rozpouštědlo není čiré (což indikuje úplné odstranění pojiva). Kamenivo se poté vysuší do konstantní hmotnosti a zváží.
Centrifugační metoda vyžaduje spotřebu rozpouštědla 400 až 800 ml na zkoušku v závislosti na obsahu pojiva a velikosti vzorku. Získaný roztok rozpouštědla a pojiva musí být likvidován jako nebezpečný odpad. Samotné pojivo nelze po rozpuštění z centrifugační metody spolehlivě získat pro další zkoušení.
Refluxní metoda (také nazývaná Soxhletova metoda) kontinuálně cirkuluje horké rozpouštědlo přes vzorek v uzavřeném systému. Horké páry rozpouštědla stoupají do kondenzátoru, kde se ochladí a kápnou na vzorek, čímž rozpouštějí pojivo. Rozpouštědlo se vrací do varné baňky a nese rozpuštěné pojivo. Tento proces je účinnější než centrifugační metoda pro tvrdá, zestárlá pojiva a vyžaduje méně pozornosti obsluhy.
Refluxní metoda je preferována pro forenzní zkoušení zestárlých jádrových vývrtů, protože agresivní působení rozpouštědla odstraňuje pojivo, které ztvrdlo oxidací. Zkouška však trvá 4 až 8 hodin na vzorek oproti 1 až 2 hodinám u centrifugační metody.
AASHTO T 164 schvaluje několik rozpouštědel pro extrakci:
| Rozpouštědlo | Bod varu (°F) | Bod vzplanutí (°F) | Regulační status | Možná obnova pojiva |
|---|---|---|---|---|
| Trichlorethylen | 189 | Žádný (nehořlavý) | Omezený (VOC, HAP) | Ne |
| Methylenchlorid | 104 | Žádný (nehořlavý) | Omezený (karcinogen) | Ne |
| 1,1,1-Trichlorethan | 165 | Žádný (nehořlavý) | Zakázaný (poškoz. ozonu) | Ne |
| n-Propylbromid | 160 | 24 °C (75 °F) | Omezený (VOC) | Ano |
| Toluen | 231 | 4 °C (40 °F) | Omezený (HAP, hořlavý) | Ano |
Používání chlorovaných rozpouštědel (trichlorethylenu, methylenchloridu) výrazně pokleslo kvůli environmentálním a zdravotním předpisům. n-Propylbromid se objevil jako běžná náhrada, ačkoli v mnoha jurisdikcích rovněž podléhá předpisům o VOC. Program EPA Significant New Alternatives Policy (SNAP) omezil několik dříve běžných rozpouštědel.
Pro forenzní šetření, kde musí být získané pojivo zkoušeno pro stanovení výkonnostního třídění, se používá AASHTO R 59 (Obnova asfaltového pojiva z roztoku Absonovou metodou). Absonova metoda destiluje rozpouštědlo z roztoku pojiva a rozpouštědla a získává pojivo pro další zkoušení. Získané pojivo lze zkoušet na penetraci, viskozitu, PG třídu (AASHTO M 320) nebo vícefázové tečení s obnovou (MSCR, AASHTO TP 70).
Absonova metoda je kritická pro hodnocení stárnutí pojiva v provozu — porovnání vlastností získaného pojiva z polních jádrových vývrtů s původními vlastnostmi pojiva odhaluje rozsah oxidačního tvrdnutí a může pomoci diagnostikovat předčasné poruchy praskáním. Program FAA Airport Asphalt Pavement Technology Program (AAPTP) Project 06-03 identifikoval obnovu a zkoušení pojiva jako důležitý nástroj pro forenzní hodnocení letištních HMA vozovek.
Nukleární metoda pro stanovení obsahu asfaltového pojiva, standardizovaná jako ASTM D4125, používá nukleární měrku obsahující zdroj neutronů k měření obsahu vodíku ve vzorku HMA. Protože asfaltové pojivo obsahuje přibližně 10 % až 12 % vodíku hmotnostně (ve srovnání s kamenivem, které neobsahuje prakticky žádný vodík), je počet vodíku přímo úměrný obsahu pojiva.

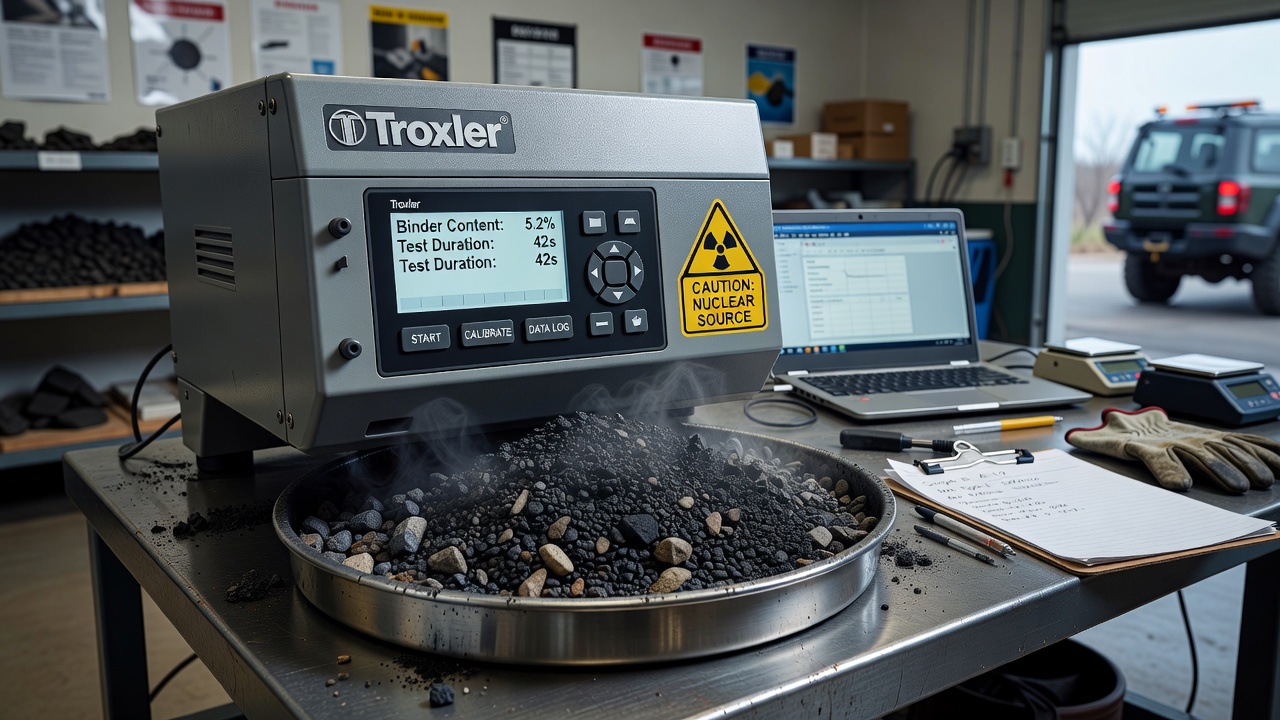

Nejběžnější nukleární měrkou obsahu asfaltu je Troxler Model 3241-C nebo 3241-D, používaný dopravními institucemi po celém světě. Měrka obsahuje utěsněný zdroj neutronů americium-241:beryllium (Am-241:Be), typicky 80 až 100 mCi (3,0 až 3,7 GBq), klasifikovaný jako zvláštní forma radioaktivního materiálu. Měrka měří tok tepelných neutronů, který je nepřímo úměrný koncentraci vodíku — více vodíku (z pojiva) pohlcuje více neutronů, čímž snižuje četnost impulsů měřenou detektory.
Vzorek HMA o hmotnosti 7000 g (typicky plný vzorek z nákladního vozidla nebo finišeru) se zhutní do nerezové pánve. Pánev se vloží do měrky a vzorek se měří po dobu 4 až 16 minut v závislosti na požadované přesnosti. Měrka měří počet vodíku a převádí jej na obsah pojiva pomocí kalibrační křivky stanovené pro konkrétní kombinaci kameniva a typ pojiva.
Nukleární měrka musí být kalibrována pro každý zdroj kameniva, protože různé minerály obsahují různá množství chemicky vázané vody a vodíku, které přispívají k naměřenému počtu. Kalibrace zahrnuje přípravu vzorků při třech až pěti obsazích pojiva (pokrývajících očekávaný rozsah), otestování každého vzorku v měrce a stanovení lineární regrese obsahu pojiva versus poměr počtů.
| Doba měření (min) | Přesnost při 6% pojivu (Troxler 3241-C) |
|---|---|
| 1 | ±0,084 % |
| 4 | ±0,042 % |
| 8 | ±0,029 % |
| 16 | ±0,021 % |
Výhody: Extrémně rychlé (4–8 minut na zkoušku oproti 30–60 minutám pro spalování); nedestruktivní — stejný vzorek lze po zkoušce použít pro zrnitost nebo jiné vlastnosti; nevyžaduje chemikálie; žádné spalování při vysoké teplotě; přenosné a použitelné v terénu; používá více než 25 státních dopravních správ.
Omezení: Vyžaduje licenci pro radioaktivní materiály (NRC nebo státní dohoda); obsluha musí být proškolena v radiační bezpečnosti; kalibrace je specifická pro kamenivo a musí být pravidelně ověřována; velikost vzorku (7000 g) je větší než u metody spalování; vlhkost ve vzorku interferuje s měřením vodíku; není vhodné pro směsi obsahující hašené vápno (které přidává vodík) nebo kameniva s vysokým obsahem chemicky vázané vody.
Nukleární metoda je specifikována jako standard pro přejímací zkoušení mnoha státními dopravními institucemi. Položka FAA P-401 povoluje nukleární metodu jako alternativu k metodě spalování pro přejímací zkoušení letištní HMA za předpokladu, že měrka je kalibrována na konkrétní kombinaci kameniva použitého v projektu.
Četnost vzorkování a zkoušení obsahu pojiva během výroby HMA je specifikována řídící institucí a je funkcí výrobní tonáže, úrovně dopravního zatížení a struktury programu kontroly kvality / zajištění kvality (QC/QA).
Odběr vzorků se řídí AASHTO R 47 (Redukce vzorků asfaltové směsi za horka na zkušební velikost) a AASHTO T 168 (Odběr vzorků asfaltových směsí). Vzorky se odebírají z ložného prostoru nákladního vozidla po naložení v obalovně, z násypky finišeru během pokládky nebo z pásu za finišerem (před válcováním). Vzorek se redukuje na zkušební velikost pomocí mechanického děliče nebo čtvrcením. Minimální hmotnost vzorku pro zkoušení obsahu pojiva závisí na jmenovitém maximálním rozměru zrna kameniva (NMAS):
| NMAS (mm) | Minimální hmotnost vzorku (g) |
|---|---|
| 37,5 | 4000 |
| 25,0 | 3000 |
| 19,0 | 2500 |
| 12,5 | 1500 |
| 9,5 | 1200 |
| 4,75 | 800 |
Pro dálniční projekty v rámci typických programů QC/QA státních dopravních správ:
Projekty s vysokým provozem (více než 10 milionů ESAL): Jedna zkouška obsahu pojiva na 500 až 800 tun výroby. Minimálně jedna zkouška za den výroby.
Projekty se středním provozem (0,3 až 10 milionů ESAL): Jedna zkouška obsahu pojiva na 800 až 1500 tun výroby. Minimálně jedna zkouška za den.
Projekty s nízkým provozem (méně než 0,3 milionu ESAL): Jedna zkouška obsahu pojiva na 1500 až 2000 tun výroby. Minimálně jedna zkouška za den.
Pro letištní projekty podle FAA Položka P-401:
Vzletové a přistávací dráhy a hlavní pojezdové dráhy: Jedna zkouška obsahu pojiva na 500 tun výroby nebo na denní produkci, podle toho, co poskytuje vyšší četnost zkoušení. Šarže je definována jako denní produkce do 1500 tun, s minimálně 3 vzorky na šarži.
Vedlejší pojezdové dráhy a odbavovací plochy: Jedna zkouška obsahu pojiva na 1000 tun nebo na denní produkci.
Výsledky zkoušek obsahu pojiva se vynášejí do regulačních diagramů X-bar a R (nebo diagramů jednotlivých hodnot a klouzavého rozpětí) pro monitorování řízení procesu. Střední přímka je cílový obsah pojiva dle receptury směsi. Horní a dolní regulační meze jsou nastaveny na ±3 směrodatné odchylky přesnosti zkušební metody — typicky ±0,18 % až ±0,30 % v závislosti na zkušební metodě. Vynášejí se také výstražné meze na ±2 směrodatné odchylky.
Proces se považuje za neřízený, když: jeden bod překročí regulační meze; sedm po sobě jdoucích bodů trenduje jedním směrem (nad nebo pod střední přímkou); nebo sedm po sobě jdoucích bodů leží na jedné straně střední přímky. Neřízené podmínky vyvolávají šetření a nápravná opatření, která mohou zahrnovat: rekalibraci systému dávkování pojiva v obalovně, úpravu receptury směsi, ověření vlhkosti kameniva nebo opětovné zkoušení vzorků QC dodavatele.
V modelu QC/QA provádí dodavatel QC zkoušení ve stanovené četnosti a instituce provádí nezávislé ověřovací (IA) zkoušení na rozdělených vzorcích v nižší četnosti — typicky jedna IA zkouška na 5000 až 10 000 tun. Rozdíl mezi výsledky QC a IA musí spadat do přijatelného rozsahu dvou výsledků (d2s) pro danou zkušební metodu: ±0,17 % pro přesnost jednoho operátora nebo ±0,45 % pro mezilaboratorní přesnost metody spalování. Trvalé rozdíly překračující tyto hodnoty indikují systematickou chybu vyžadující šetření.
Výrobní tolerance pro obsah asfaltového pojiva jsou přípustné odchylky od cílové hodnoty receptury směsi (JMF). Tyto tolerance definují přijatelný rozsah, ve kterém se musí výrobní obsah pojiva pohybovat, aby byla směs institucí přijata.
| Instituce / Norma | Použití | Tolerance (±% od JMF) |
|---|---|---|
| AASHTO M 323 (Superpave) | Vysoký provoz (>30M ESAL) | 0,3 % |
| AASHTO M 323 (Superpave) | Střední provoz (3–30M ESAL) | 0,4 % |
| AASHTO M 323 (Superpave) | Nízký provoz (<3M ESAL) | 0,5 % |
| FAA Položka P-401 | Letištní dráhy, pojezdové dráhy | 0,4 % |
| FAA Položka P-401 | Letištní odbavovací plochy, krajnice | 0,5 % |
| ASTM D3515 | Obecná HMA | 0,5 % |
| Evropská EN 13108-21 | Kategorie 1 (letiště, rychlostní silnice) | 0,3 % |
| Evropská EN 13108-21 | Kategorie 2 | 0,5 % |
Tolerance se vztahuje na jednotlivý výsledek zkoušky, nikoli na klouzavý průměr. Většina specifikací však také zahrnuje faktor cenové úpravy pro klouzavý průměr čtyř po sobě jdoucích zkoušek. Například pokud je klouzavý průměr čtyř zkoušek v rozmezí ±0,2 % od JMF, platí se 100 % ceny. Pokud je klouzavý průměr ±0,3 % až ±0,4 %, použije se snížený faktor (95 % až 99 %). Pokud klouzavý průměr přesáhne ±0,5 %, materiál může být odmítnut a vyžadovat odstranění nebo faktor platby až 70 %.
Mnoho státních dopravních správ a FAA používají vzorce cenových úprav založené na odchylce obsahu pojiva od cíle JMF. Vzorec vypočítává faktor cenové úpravy (PAF), který násobí jednotkovou cenu HMA:
PAF = 1,0 — k × (|Pb_změřeno — Pb_JMF| — Tol_základ)
Kde k je koeficient cenové úpravy (typicky 0,2 až 0,5 na 0,1 % odchylky) a Tol_základ je tolerance, při které se neaplikuje žádná úprava (typicky 0,3 % až 0,4 %).
Pro letištní projekty FAA vyžaduje, aby obsah pojiva překračující toleranci o více než 0,5 % byl důvodem k odstranění a náhradě na náklady dodavatele, pokud není vyjednán a zdokumentován snížený faktor platby.
Tolerance obsahu pojiva se ověřují přejímacím zkoušením instituce na vzorcích získaných zástupcem instituce, nikoli vzorky QC dodavatele. Výsledky přejímací zkoušky jsou oficiálním základem pro cenovou úpravu. Výsledky QC dodavatele se používají pro řízení procesu a porovnávají se s výsledky přejímací zkoušky instituce prostřednictvím ověřovacího procesu definovaného v programu QA každé instituce.
Když výrobní obsah pojiva překročí optimum o více než je výrobní tolerance — typicky 0,4 % až 0,5 % nad JMF — směs vyvíjí charakteristickou sadu problémů s výkonností projevujících se jako specifické poruchy vozovky.

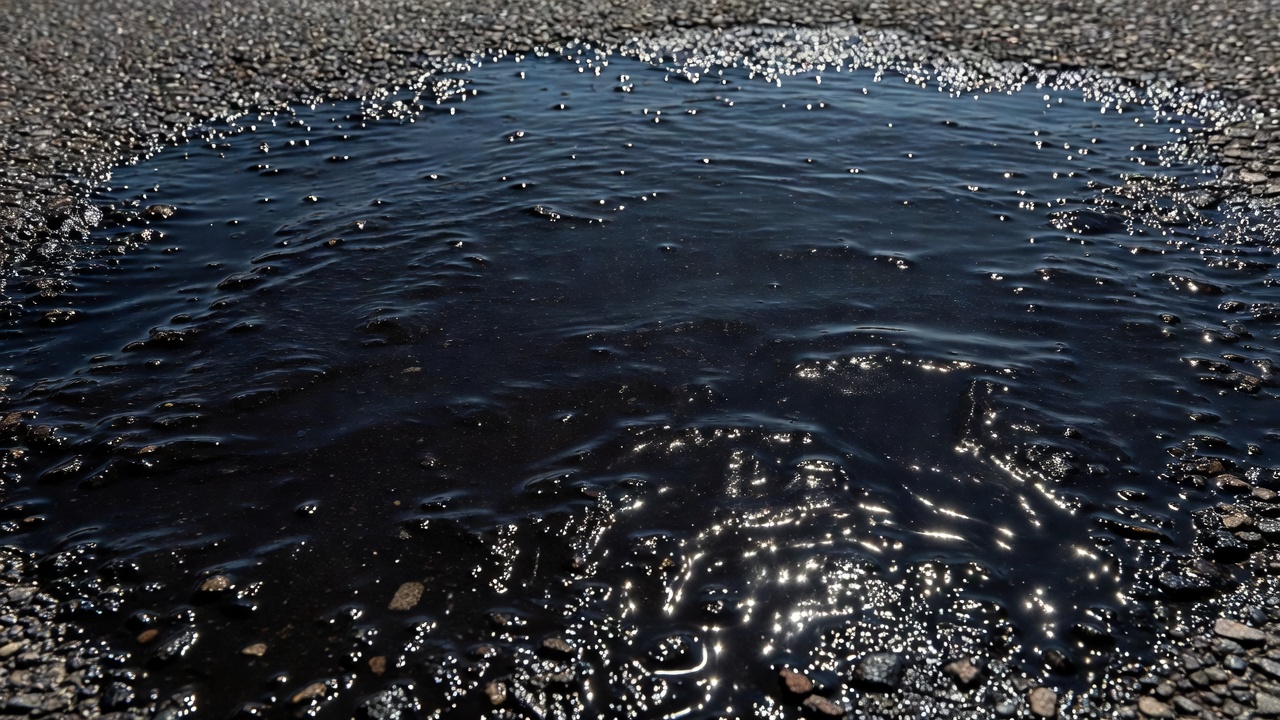

Vyplavování je přítomnost volného asfaltového pojiva na povrchu vozovky, projevující se jako lesklé černé skvrny nebo pruhy. Vytékání je pokročilé stadium vyplavování, kdy film pojiva pokrývá kamenivo na rozsáhlých plochách a vytváří souvislý černý sklovitý povrch. Příručka Ohio DOT pro hodnocení stavu vozovky popisuje vyplavování jako “přítomnost volného asfaltového pojiva na povrchu vozovky” způsobenou “nadměrným množstvím asfaltového pojiva ve směsi a/nebo nízkým obsahem mezer.”
Mechanismus: Nadbytečné pojivo vyplňuje mezery, které běžně existují v zhutněné HMA. Za horkého počasí se pojivo tepelně roztahuje. Protože nejsou k dispozici žádné mezery pro vyrovnání této expanze, je pojivo vytlačováno na povrch vozovky. Výsledný film pojiva snižuje protismykové vlastnosti na nebezpečnou úroveň — hodnoty tření (FN) na vytékajícím povrchu mohou klesnout pod 30 na stupnici ASTM E274 oproti typickému cíli 50+ pro nové vozovky.
Stupně závažnosti podle ASTM D6433 a D5340:
Nízký stupeň: Vyplavování viditelné pouze v omezených oblastech (méně než 10 % povrchu). Textura kameniva je stále rozeznatelná skrze film pojiva.
Střední stupeň: Vyplavování viditelné na 10 % až 30 % povrchu. Povrch působí tmavě a leskle. Patrné je jak kamenivo, tak volné pojivo.
Vysoký stupeň: Vyplavování pokrývá více než 30 % povrchu (“rozsáhlé” podle kritérií Ohio DOT). Povrch je černý s velmi malým množstvím viditelného kameniva. Protismykové vlastnosti jsou výrazně ohroženy.
Vyježdění kolejí z vysokého obsahu pojiva je klasifikováno jako nestabilitní vyježdění kolejí — laterální posun HMA pod dopravním zatížením. Na rozdíl od konstrukčního vyježdění kolejí (způsobeného porušením podloží nebo podkladních vrstev) je nestabilitní vyježdění kolejí z vysokého obsahu pojiva charakterizováno vyzdvižením podél okrajů kolejí (smykový tok). Nadbytečné pojivo lubrikuje částice kameniva, snižuje vnitřní tření (Mohr-Coulombův úhel tření φ) a umožňuje směsi plasticky deformovat při smykovém napětí.
Hamburský test v kolejišti (AASHTO T 324) přímo měří náchylnost k vyježdění kolejí při zvýšené teplotě (50 °C). Směsi s obsahem pojiva o 0,5 % nad optimum vykazují hloubky kolejí 2 až 4krát větší než optimální směs při stejném počtu průjezdů. Bod inflexe stripování (SIP) — počet průjezdů, při kterém poškození vlhkostí začíná urychlovat vyježdění kolejí — nastává také dříve u směsí s vysokým obsahem pojiva, protože tlusté filmy pojiva snižují adhezní spojení s kamenivem.
Na letištních vzletových a přistávacích dráhách vytváří vyplavování a vytékání z vysokého obsahu pojiva kritické bezpečnostní riziko. FAA Advisory Circular 150/5320-6G vyžaduje zkoušení tření nových a rekonstruovaných povrchů drah. Vytékající povrchy s obsahem pojiva o 0,5 % nebo více nad optimum mohou selhat v kritériích přijetí tření, což vyžaduje nápravná opatření jako: frézování povrchu k odstranění vrstvy bohaté na pojivo; drážkování pro vytvoření drenážních kanálků; nebo překrytí správně navrženou obrusnou vrstvou.
ICAO Annex 14 vyžaduje, aby “povrch zpevněné vzletové a přistávací dráhy byl udržován ve stavu zajišťujícím dobré protismykové vlastnosti.” Vytékání z vysokého obsahu pojiva přímo porušuje tento požadavek a může vést k tomu, že letiště bude nuceno dráhu uzavřít nebo vydat NOTAMy omezující provoz.
Když výrobní obsah pojiva klesne pod optimum o více než je výrobní tolerance — typicky 0,4 % až 0,5 % pod JMF — směs vykazuje odlišnou, ale stejně škodlivou sadu problémů s výkonností.

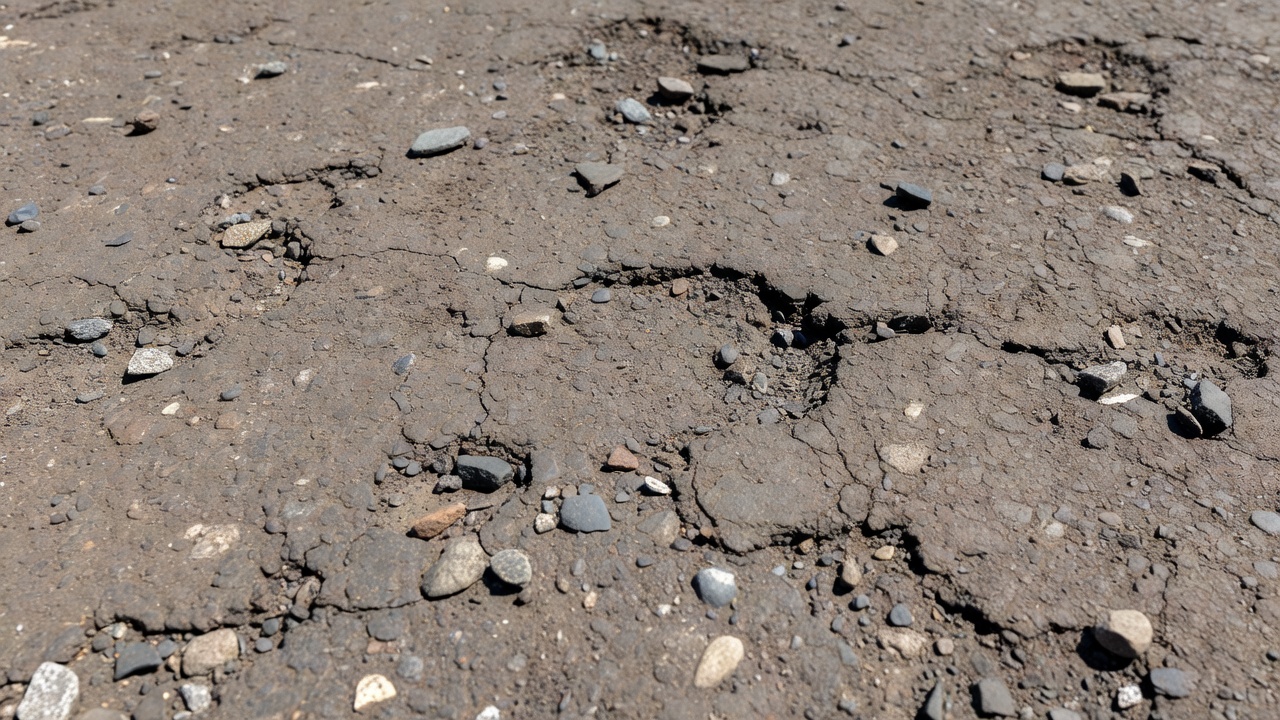

Rozpadání je progresivní ztráta částic kameniva z povrchu vozovky směrem dolů, způsobená neschopností pojiva udržet kamenivo na místě. Pavement Interactive popisuje rozpadání jako vznikající “v důsledku stárnutí asfaltového pojiva, špatné kvality směsi, segregace nebo nedostatečného zhutnění” — přičemž nízký obsah pojiva je primární příčinou z hlediska složení.
Mechanismus: Při nedostatečném množství pojiva je film pojiva na částicích kameniva příliš tenký na zajištění adekvátní adheze. Tenký film také rychleji oxiduje a tvrdne, stává se křehkým. Při dopravním zatížení křehké pojivo praská na rozhraní kameniva a pojiva, uvolňuje částice kameniva z povrchu. Odkryté kamenivo se uvolňuje při dalším zatížení, čímž se rozpadající oblast postupně prohlubuje.
Stupně závažnosti podle ASTM D6433 a D5340:
Nízký stupeň: Ztráta pouze jemného kameniva. Hrubé kamenivo je odkryté, ale stále pevně zakotvené. Textura povrchu je mírně drsná.
Střední stupeň: Významná ztráta jemného kameniva a částečné odstranění hrubého kameniva. Povrch má otevřenou texturu a je středně drsný. Ohio DOT popisuje tento stav jako “povrch má otevřenou texturu a je středně drsný s výraznou ztrátou jemného kameniva a částečným odstraněním hrubého kameniva.”
Vysoký stupeň: Většina povrchového kameniva se odřela nebo uvolnila. Povrch je silně drsný a důlkovitý a může být na některých místech zcela odstraněn. Uvolněné částice kameniva představují nebezpečí cizích předmětů (FOD) na letištních drahách.
Nízký obsah pojiva urychluje všechny formy praskání v HMA vozovkách:
Únavové (krokodýlí) praskání: Při nedostatečném množství pojiva je směs tužší a křehčí. Kritické tahové přetvoření na spodní straně vrstvy HMA — které pohání únavové praskání — je dosaženo při menším počtu zatěžovacích cyklů. Vozovky s obsahem pojiva o 0,5 % pod optimum mohou vykazovat vznik únavového praskání o 2 až 5 let dříve než stejná vozovka s optimálním obsahem pojiva.
Teplotní (příčné) praskání: Tenký film pojiva rychleji křehne oxidací a tuhost pojiva při nízkých teplotách (měřená nízkoteplotním paprskovým reometrem, BBR, při teplotě PAV) se zvyšuje rychleji. Směs dosahuje své meze teplotního praskání při vyšší teplotě, což má za následek příčné trhliny v kratších intervalech a širší otvory trhlin.
Podélné praskání: Snížený obsah pojiva produkuje nerovnoměrnou distribuci pojiva, přičemž některé oblasti (zóny segregace) nemají prakticky žádný povlak. Tyto neošetřené zóny kameniva šíří podélné trhliny při teplotním a dopravním namáhání.
Rychlost oxidace pojiva ve vozovce je nepřímo úměrná tloušťce filmu pojiva. Při obsahu pojiva o 0,5 % pod optimum může být tloušťka filmu pojiva o 30 % až 50 % tenčí než při optimu (např. 5 mikronů oproti 10 mikronům). Tenčí film vystavuje větší podíl objemu pojiva atmosférickému kyslíku za jednotku času, čímž urychluje oxidační proces, který přeměňuje nasycené a aromatické sloučeniny na asfalteny prostřednictvím tvorby karbonylových a sulfoxidových funkčních skupin.
Účinek na trvanlivost směsi je měřitelný prostřednictvím:
Na letištních vozovkách vytváří rozpadání z nízkého obsahu pojiva nebezpečí cizích předmětů (FOD) — uvolněné částice kameniva na povrchu dráhy, které mohou být vtaženy do proudových motorů, poškodit vrtule nebo narazit do trupu letadla a podvozku. FAA Advisory Circular 150/5380-7B (Údržba a správa letištních vozovek) identifikuje rozpadání jako poruchu vyžadující okamžitou pozornost na drahách kvůli potenciálu FOD. Vozovky s obsahem pojiva pod stanovenou tolerancí mohou vyžadovat okamžitá nápravná opatření, včetně frézování a překrytí nebo aplikace povrchové úpravy.
Vztah mezi obsahem pojiva a povrchovými poruchami je základním kamenem prohlídky stavu vozovky. Během průzkumů indexu stavu vozovky (PCI) prováděných podle ASTM D5340 (letiště) nebo ASTM D6433 (silnice a parkoviště) vyškolení inspektoři identifikují a kvantifikují závažnost a rozsah poruch korelujících s obsahem pojiva mimo specifikaci.
| Typ poruchy | Korelace s obsahem pojiva | Metoda prohlídky | Jednotka měření |
|---|---|---|---|
| Vyplavování / Vytékání | Vysoký obsah pojiva | Vizuální identifikace (lesklý, černý povrch) | % postižené plochy |
| Vyježdění kolejí | Vysoký obsah pojiva (nestabilita) | 2m pravítko nebo dipstick | Hloubka koleje (mm) |
| Rozpadání / Zvětrávání | Nízký obsah pojiva | Vizuální identifikace (drsný, důlkovitý povrch) | % postižené plochy |
| Únavové (krokodýlí) praskání | Nízký obsah pojiva (urychlené) | Vizuální mapování trhlin | % postižené plochy |
| Podélné / Příčné praskání | Nízký obsah pojiva (urychlené) | Měření trhlin | Délka trhlin v metrech |
Každé poruše identifikované během průzkumu PCI je přiřazena hodnota srážky na základě její závažnosti a rozsahu. Hodnoty srážek pro poruchy související s pojivem mohou snížit PCI ze 100 (nová vozovka) na méně než 40 (špatný stav), pokud jsou poruchy závažné a rozsáhlé. Například:
Úsek dráhy s vyplavováním vysokého stupně pokrývajícím 30 % povrchové plochy obdrží hodnotu srážky přibližně 45 až 55 bodů z PCI. Úsek s rozpadáním vysokého stupně pokrývajícím 30 % povrchové plochy obdrží hodnotu srážky přibližně 40 až 50 bodů. Pokud je přítomno více poruch (např. vyplavování plus vyježdění kolejí), kombinovaná hodnota srážky se vypočítá pomocí postupu maximální korigované hodnoty srážky (MCDV) metodiky PCI.
Když průzkum PCI identifikuje poruchy konzistentní s obsahem pojiva mimo specifikaci, inspektor nebo inženýr vozovek může doporučit forenzní zkoušení — odebrání jádrových vývrtů z postižených oblastí a přilehlé zdravé vozovky pro laboratorní ověření obsahu pojiva.
Protokol forenzního vzorkování zahrnuje:
Výsledky forenzního zkoušení lze použít k: ověření zjištění prohlídky; určení, zda je porucha způsobena odchylkou obsahu pojiva z výroby nebo stárnutím pojiva v provozu; podpoře rozhodnutí o strategii rehabilitace (frézování a překrytí vs. výměna v celé hloubce); a řešení sporů mezi institucí a dodavatelem ohledně kvality provedení.
Pravidelné průzkumy PCI v doporučených intervalech (3 roky pro letiště podle FAA, 3–5 let pro dálnice podle FHWA) umožňují institucím odhalit poruchy související s pojivem dříve, než dosáhnou kritické úrovně. Když je vyplavování nebo vytékání identifikováno v nízkém až středním stupni, doporučená preventivní opatření zahrnují:
Když je rozpadání identifikováno v nízkém až středním stupni:
Kontrola obsahu pojiva pro letištní HMA vozovky podléhá přísnějším požadavkům než typické dálniční specifikace, což odráží vyšší bezpečnostní a výkonnostní normy požadované pro letecký provoz. Řídícími dokumenty jsou FAA Advisory Circular 150/5370-10 (Standardní specifikace pro výstavbu letišť) a ustanovení o kontrole kvality Položky P-401 (Asfaltová vozovka za horka).
FAA Položka P-401 vyžaduje:
Ověření návrhu směsi: Před zahájením výroby musí dodavatel předložit recepturu směsi (JMF) vypracovanou z návrhu směsi (Marshall nebo Superpave) provedeného laboratoří kvalifikovanou FAA. JMF specifikuje cílový obsah pojiva a přípustnou toleranci. Návrhový obsah pojiva je optimum, definované jako obsah pojiva produkující 4,0 % mezerovitosti při návrhovém počtu zhutňovacích cyklů (Superpave) nebo optimum stanovené z Marshallových křivek stability-průhybu-hustoty.
Výrobní tolerance: Výrobní obsah pojiva musí být v rozmezí ±0,4 % od cíle JMF pro vzletové a přistávací dráhy a hlavní pojezdové dráhy. Pro vedlejší pojezdové dráhy a odbavovací plochy je tolerance ±0,5 %. Tolerance se vztahuje na jednotlivé výsledky zkoušek. Pokud klouzavý průměr čtyř po sobě jdoucích zkoušek překročí cílovou hodnotu JMF o více než 0,3 %, musí dodavatel provést šetření a upravit výrobu v obalovně.
Vzorkování a zkoušení: Dodavatel musí provádět QC zkoušení v minimální četnosti jedna zkouška obsahu pojiva na 500 tun pro směsi pro dráhy a hlavní pojezdové dráhy a jedna na 1000 tun pro vedlejší vozovky. Instituce (FAA nebo její zástupce) provádí přejímací zkoušení na rozdělených vzorcích v četnosti jedna na 1500 tun.
Nápravná opatření: Pokud obsah pojiva překročí toleranci u více než 2 po sobě jdoucích zkoušek, musí dodavatel zastavit výrobu, identifikovat příčinu (chyba kalibrace váhy, změna vlhkosti kameniva, porucha systému dávkování pojiva, změna obsahu RAP), odstranit problém a ověřit nápravu zkoušením vzorků z prvních 100 tun obnovené výroby. Materiál položený s obsahem pojiva více než 0,5 % mimo toleranci JMF musí být vyhodnocen pro odstranění a náhradu.
Mezinárodní organizace pro civilní letectví (ICAO) poskytuje normy a doporučené postupy pro kontrolu kvality letištních vozovek prostřednictvím Annexu 14 — Navrhování a provoz letišť, Svazek I a Aerodromové příručky, Část 3 — Vozovky (Doc 9157) .
ICAO Annex 14, Oddíl 2.6 (Pevnost vozovky), vyžaduje: “Únosnost vozovky musí být stanovena.” Ačkoli norma ICAO přímo nespecifikuje zkoušení obsahu pojiva, doporučené postupy v Doc 9157 odkazují na normy FAA a národní normy pro kontrolu kvality HMA, včetně stanovení obsahu pojiva.
ICAO Doc 9157, Část 3, Oddíl 5.3 (Výstavba asfaltových vozovek) uvádí: “Kontrola kvality asfaltových směsí během výstavby by měla zahrnovat stanovení obsahu pojiva v četnosti dostatečné k zajištění shody směsi s návrhem. Zkušební metoda by měla být jedním z uznávaných postupů (spalovací pec, extrakce rozpouštědlem nebo nukleární měrka) a tolerance by měla být přiměřená úrovni dopravního zatížení.”
Rámec Systému správy letištních vozovek (APMS) Mezinárodní organizace pro civilní letectví, popsaný v Doc 9157, zahrnuje obsah pojiva jako datový prvek pro záznamy o zajištění kvality. Když jsou letištní vozovky hodnoceny pomocí systému indexu stavu vozovky (PCI) podle ASTM D5340, poruchy související s pojivem (vyplavování, rozpadání) se zaznamenávají a přispívají k hodnocení stavu, které určuje prioritu údržby a rehabilitace.
Airport Asphalt Pavement Technology Program (AAPTP) Project 06-03 — “Výkonnostní specifikace pro HMA vozovky na letištích” — provedl výzkum za účelem vytvoření rámce propojujícího akceptační znaky kvality (AQC), včetně obsahu pojiva, s provozními výkonnostními charakteristikami (OPC) letištních vozovek.
Studie AAPTP zjistila, že obsah pojiva je AQC s nejsilnější korelací k OPC:
Studie doporučila stanovit toleranci obsahu pojiva pro letištní vozovky na ±0,3 % pro kritické vozovky (vzletové a přistávací dráhy, hlavní pojezdové dráhy) pro zajištění, že obsah pojiva zůstane v rozmezí, které poskytuje přijatelnou výkonnost. To je přísnější než současná tolerance FAA ±0,4 %.
Norma Evropského výboru pro normalizaci (CEN) EN 13108-21 specifikuje tolerance obsahu pojiva pro asfaltové směsi používané na letištních vozovkách. Pro vzletové a přistávací dráhy a pojezdové dráhy (Kategorie 1) je tolerance ±0,3 % od deklarované hodnoty. Pro odbavovací plochy a další zpevněné plochy (Kategorie 2) je tolerance ±0,5 %. Zkušební metodou je kterákoli z EN 12697-1 (extrakce rozpouštědlem), EN 12697-39 (spalovací pec) nebo EN 12697-41 (nukleární měrka).
V praxi evropské letištní úřady — jako UK Civil Aviation Authority (CAA), Deutsche Flugsicherung (DFS) a Aéroports de Paris (ADP) — vyžadují zkoušení obsahu pojiva v četnosti jedna zkouška na 400 až 600 tun pro směsi pro dráhy, s nápravnými opatřeními zahájenými, když dvě po sobě jdoucí zkoušky překročí stanovenou toleranci. Normy Evropského systému správy letištních vozovek (APMS) zahrnují obsah pojiva jako parametr kvality v akceptačních záznamech pro projekty nové výstavby a rehabilitace.
| Parametr | Silnice (typické) | Letiště (FAA P-401) | Letiště (ICAO) |
|---|---|---|---|
| Návrhová optimální mezerovitost | 4,0 % (Superpave) | 4,0 % (Superpave) nebo Marshall | 4,0 % (doporučeno) |
| Výrobní tolerance | ±0,3 % až ±0,5 % | ±0,4 % dráhy, ±0,5 % plochy | ±0,3 % doporučeno pro dráhy |
| Zkušební metoda | AASHTO T 308 (spalování) | AASHTO T 308 (spalování) nebo ASTM D4125 (nukleární) | Jakákoli uznávaná metoda |
| Četnost vzorkování | 1 na 500–1500 tun | 1 na 500–1000 tun | 1 na 400–600 tun (doporučeno) |
| Korekční faktor vyžadován | Ano (metoda spalování) | Ano | Ano |
| Aplikována cenová úprava | Ano (liší se státem) | Ano (standardní harmonogram FAA) | Nestandardizováno |
| Práh odstranění/náhrady | Typicky >0,5 %–0,7 % odchylka | >0,5 % od JMF | Nespecifikováno |
Obsah asfaltového pojiva (Pb) je nejdůležitějším parametrem složení asfaltové směsi za horka, přímo řídícím objemovou rovnováhu mezi kamenivem, pojivem a mezerami, která určuje výkonnost vozovky. Odchylky obsahu pojiva o 0,3 % až 0,5 % od návrhového optima způsobují měřitelné změny tuhosti směsi, únavové odolnosti, náchylnosti k vyježdění kolejí, odolnosti proti vlhkosti a trvanlivosti — změny, které se projevují jako charakteristické povrchové poruchy viditelné při prohlídce stavu vozovky.
K dispozici jsou tři standardizované zkušební metody: metoda spalovací pece (AASHTO T 308) — nejběžnější metoda, nabízející vynikající přesnost (±0,06 % jeden operátor) a eliminující nebezpečná rozpouštědla, ale vyžadující korekční faktory pro úbytek hmotnosti kameniva; metody extrakce rozpouštědlem (AASHTO T 164) — používané především pro forenzní šetření, kde musí být získané pojivo zkoušeno na vlastnosti; a nukleární metoda (ASTM D4125) — nabízející rychlé nedestruktivní zkoušení s přesností ±0,04 % za 4 minuty, ale vyžadující licenci pro radioaktivní materiály.
Výrobní tolerance se pohybují od ±0,3 % pro vysoce zatížené dálnice a letištní dráhy po ±0,5 % pro silnice s nízkým provozem a vedlejší letištní vozovky. Výrobní obsah pojiva mimo tyto tolerance vyvolává nápravná opatření, cenové úpravy nebo odstranění a náhradu.
Během prohlídky vozovky v provozu (průzkumy PCI podle ASTM D5340 nebo D6433) jsou účinky obsahu pojiva mimo specifikaci snadno identifikovatelné: vysoký obsah pojiva produkuje vyplavování, vytékání a vyježdění kolejí se sníženými protismykovými vlastnostmi; nízký obsah pojiva produkuje rozpadání, zrychlené praskání a tvorbu výtluků s nebezpečím FOD na letištích. Pravidelné průzkumy PCI v doporučených intervalech umožňují včasné odhalení poruch souvisejících s pojivem, což umožňuje včasné preventivní ošetření dříve, než vozovka vyžaduje zásadní rehabilitaci.
Pro letištní HMA vozovky poskytují FAA Položka P-401 a ICAO Doc 9157 řídící normy pro kontrolu obsahu pojiva s přísnějšími tolerancemi a četnostmi zkoušení než typické dálniční specifikace. Trend směrem k výkonnostním specifikacím, poháněný výzkumem jako AAPTP Project 06-03, očekává další zpřísnění tolerancí obsahu pojiva pro kritické letištní vozovky na ±0,3 %, čímž se zajistí, že obsah pojiva zůstane v rozmezí, které produkuje bezpečné, trvanlivé a vysoce výkonné vozovky pro letecký provoz.
