Prokrvácení, také nazývané vytékání, je migrace přebytečného asfaltového pojiva na povrch vozovky, vytvářející lesklý, reflexní a často lepkavý film. V rámci FHWA LTPP se zaznamenává podle postižené plochy bez definovaného stupně závažnosti; TxDOT jej hodnotí jako nízký/střední/vysoký. Zahrnuje příčiny (nadbytek pojiva, nízký obsah vzduchových mezer, vysoké teploty), vlivy na tření a detekci pomocí analýzy odrazivosti povrchu.
Prokrvácení, také označované jako vytékání, je povrchová vada vozovky charakterizovaná migrací přebytečného asfaltového pojiva směrem vzhůru na povrch vozovky, kde vytváří souvislý film s lesklým, sklovitým, reflexním vzhledem. Příručka FHWA Long-Term Pavement Performance (LTPP) Distress Identification Manual klasifikuje prokrvácení jako typ poruchy ACP 11 v kategorii povrchových vad pro vozovky s asfaltobetonovým povrchem. Příručka popisuje prokrvácení jako stav, kdy se na povrchu vozovky objeví film asfaltového pojiva, vytvářející lesklý, sklovitý odrazivý povrch, který může být lepkavý, zejména za horkého počasí.

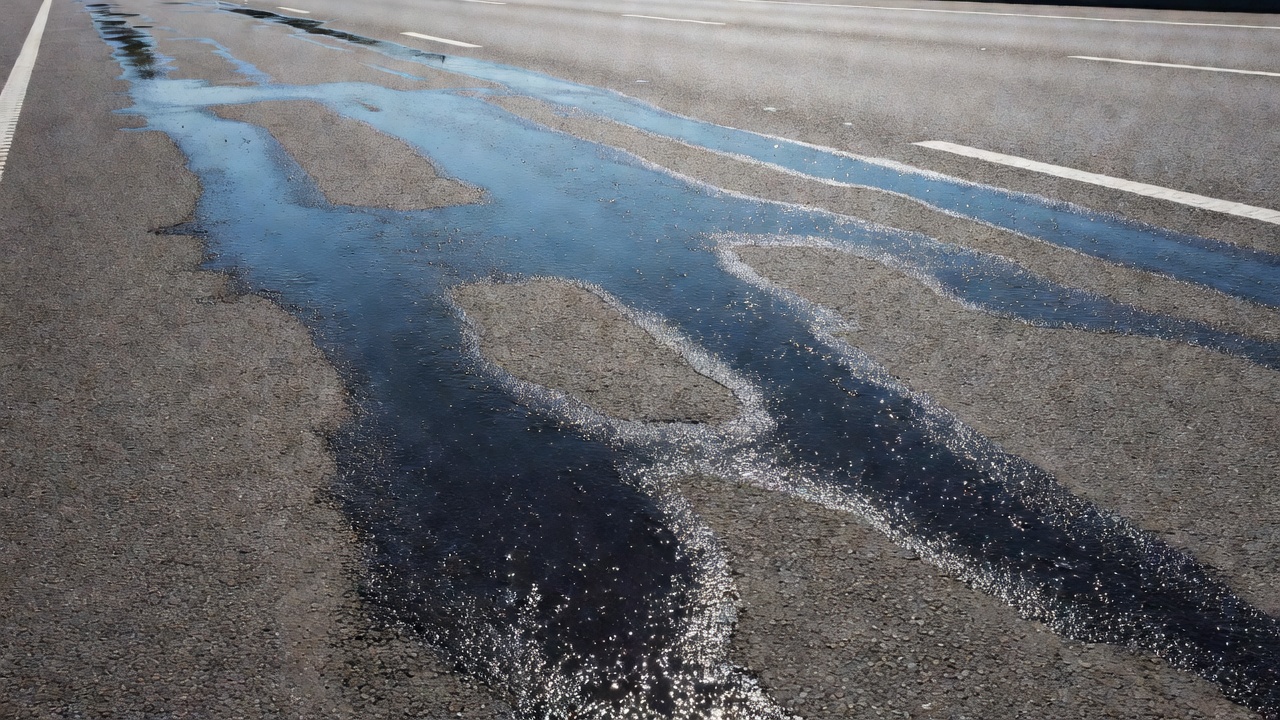

Vizuální charakteristiky prokrvácení se vyvíjejí se závažností. Při nízké závažnosti vykazuje povrch vozovky mírné zabarvení se ztmavnutím povrchu ve stopách kol, je přítomen tenký film pojiva, ale textura kameniva zůstává částečně viditelná. Při střední závažnosti je povrch výrazně tmavší s nápadným lesklým vzhledem, zrna kameniva jsou částečně zakryta filmem pojiva a povrch může být na dotek lepkavý během teplého počasí. Při vysoké závažnosti film pojiva zcela zakrývá zrna kameniva a vytváří hladký, zrcadlově odrazivý povrch, který zůstává lepkavý i při mírných teplotách. Textura vozovky je prakticky eliminována a stojatá voda může na povrchu vypadat tmavší kvůli chybějící drenáži makrotextury.
Prokrvácení je nejčastěji pozorováno ve stopách kol, kde dopravní zatížení vyvíjí opakované zhutňování a hnětení vozovky. Kombinace dopravně indukovaného zhutňování a vysokých letních teplot vytváří podmínky, které vytlačují pojivo na povrch. U vozovek s obalovanými vrstvami a povrchovými úpravami se prokrvácení typicky objevuje nejprve ve stopách kol, poté se může šířit laterálně přes jízdní pruh s rostoucí závažností. U asfaltobetonových vozovek (HMA) se prokrvácení může objevit jako lokalizované skvrny nebo může pokrývat celé plochy stop kol v závislosti na rovnoměrnosti základní příčiny.
Tento jev není tepelně vratný — jakmile pojivo migrovalo na povrch, snižující se teploty nezpůsobí jeho zpětné vstřebání do konstrukce vozovky. Každá horká sezóna přidává přírůstkovou akumulaci pojiva, což činí prokrvácení progresivní poruchou, která se zhoršuje během po sobě jdoucích let. Tato nevratnost je klíčovou charakteristikou, která odlišuje prokrvácení od jiných dočasných povrchových stavů, jako je vodní prosakování nebo povrchové vlhkostní filmy.
Termíny prokrvácení a vytékání jsou v inženýrství vozovek často používány zaměnitelně, ale výzkumná zpráva Texas Tech University a Texas Department of Transportation (FHWA/TX-06/0-5230-1) poskytuje smysluplné rozlišení mezi nimi na základě časového hlediska a naléhavosti údržby.
Prokrvácení popisuje aktivní proces, kdy asfaltové pojivo aktivně migruje z vnitřní konstrukce vozovky na povrch. Jedná se o dynamický stav vyskytující se během horkého počasí, kdy viskozita pojiva klesne natolik, že může proudit vzhůru pod dopravním zatížením. Prokrvácení je charakterizováno výskytem čerstvého pojiva na povrchu, často během hodin nebo dnů po události s vysokou teplotou. Z hlediska údržby představuje prokrvácení bezprostřední problém, který může vyžadovat nápravné nebo dokonce havarijní ošetření k obnovení povrchového tření a prevenci bezpečnostních rizik.
Vytékání popisuje výsledný stav — povrch vozovky, který již prokrvácení prodělal a nyní vykazuje na povrchu film bohatý na pojivo. Vytékající vozovka je pozůstatkem předchozích epizod prokrvácení. Povrch může vypadat tmavě a leskle, ale v době pozorování nemusí aktivně produkovat další pojivo. Vytékající vozovka, i když je problematická z hlediska tření, typicky nepředstavuje havarijní stav údržby vyžadující okamžitý zásah. Příručka TxDOT Pavement Manual používá pro svou klasifikaci poruch termín „vytékání" a definuje jej jako „přítomnost nadbytečného asfaltu na povrchu vozovky."
Příručka FHWA LTPP Distress Identification Manual používá pouze termín prokrvácení, aniž by rozlišovala mezi aktivním a pasivním stavem. Většina státních silničních agentur ve Spojených státech se řídí terminologií FHWA a používá prokrvácení jako standardní termín. Mezinárodně je častěji používáno vytékání, zejména v regionech ovlivněných britskou angličtinou a v dokumentaci ICAO pro letištní vozovky.
Z praktického hlediska inspekce má toto rozlišení význam pro načasování údržby. Aktivně prokrvácená vozovka vyžaduje okamžitou pozornost (absorbování kamenivem, chlazení nebo odstranění), zatímco vytékající vozovka se stabilizovaným pojivem může být naplánována na plánovanou rehabilitaci (frézování, překrytí nebo povrchová úprava) v rámci běžného cyklu údržby.
Prokrvácení je výsledkem interakce parametrů návrhu směsi, stavebních postupů, dopravního zatížení a podmínek prostředí. Porozumění každému kauzálnímu faktoru je nezbytné jak pro prevenci, tak pro nápravu.
Nejzákladnější příčinou prokrvácení je nadbytek asfaltového pojiva vzhledem k objemu dutin dostupnému v kostře kameniva. Při návrhu směsi HMA se obsah pojiva volí tak, aby poskytoval cílovou tloušťku filmu kolem zrn kameniva při zachování dostatečného objemu vzduchových mezer (typicky 3–5 % pro hustě odstupňované směsi) pro tepelnou roztažnost pojiva. Když obsah pojiva překročí návrhové optimum o 0,3–0,5 % nebo více, přebytečné pojivo nemá kam jít, než vzhůru na povrch působením dopravy a teploty.
U obalovaných vrstev a povrchových úprav je prokrvácení přímo spojeno s dávkou pojiva. Pokud dávka překračuje množství, které může stávající povrchová textura a zapuštění kameniva pojmout, přebytečné pojivo zůstane na povrchu po zapuštění kameniva. Výzkum TxDOT naznačuje, že prokrvácení obalovaných vrstev je často výsledkem příliš vysokých dávek pro oblasti stop kol, kde doprava již vyleštila nebo zhutnila stávající povrch.
Obsah vzduchových mezer zhutněné HMA je primárním objemovým parametrem určujícím, zda má směs dostatečný prostor pro tepelnou roztažnost pojiva. Asfaltové pojivo je viskoelastický materiál, který se při zahřívání roztahuje. Během typického letního dne mohou povrchové teploty vozovky dosáhnout 60–70 °C, což způsobí objemové roztažení pojiva přibližně o 0,5–1,0 %. Pokud obsah vzduchových mezer klesne pod přibližně 3 %, roztažené pojivo nemá dostatečný objem dutin a je vytlačováno na povrch.
Cílový obsah vzduchových mezer pro hustě odstupňovanou HMA při výstavbě je typicky 6–8 %. Působením dopravního zatížení se tyto dutiny snižují zhutňováním (sekundární konsolidací). Dobře navržená směs by si měla zachovat přibližně 3–5 % vzduchových mezer i po letech provozu. Směsi, které se zhutní pod 3 % vzduchových mezer — ať už kvůli nadměrně vysokému obsahu pojiva, slabé struktuře kameniva nebo nadměrnému zhutňování během výstavby — jsou vystaveny vysokému riziku prokrvácení.
Teplota je primárním environmentálním spouštěčem prokrvácení. Viskozita asfaltového pojiva klesá exponenciálně s rostoucí teplotou. Při běžných provozních teplotách (40–60 °C) je viskozita pojiva dostatečně nízká, aby umožnila proudění při smykovém napětí vyvolaném dopravním zatížením. Během extrémních horkých událostí, kdy povrchové teploty vozovky přesahují 70 °C, může dojít k dočasnému prokrvácení i u směsí s odpovídajícím návrhovým obsahem vzduchových mezer.
Tento jev je zesílen v regionech s vysokým ročním teplotním rozpětím. Vozovky v horkých klimatických podmínkách (jihozápad USA, Střední východ, Austrálie) jsou náchylnější k prokrvácení než vozovky v mírných oblastech. Kromě toho hraje roli teplotní citlivost třídy pojiva — pojiva s vysokou teplotní citlivostí a nízkou vysokoteplotní třídou PG jsou náchylnější k prokrvácení než tuhá, polymerem modifikovaná pojiva.
Nadměrné zhutňování během pokládky HMA snižuje obsah vzduchových mezer pod cílové hodnoty. K tomu může dojít, když zhutňovací úsilí (počet přejezdů válců, vzor nebo hmotnost) překročí to, co je nutné k dosažení návrhové hustoty. Mezi běžné scénáře patří nadměrné přejezdy pneumatikových válců na citlivých směsích nebo vibrační zhutňování směsí, které již dosáhly cílové hustoty.
Příručka TxDOT Pavement Manual uvádí, že kontrola zhutňování je kritická pro prevenci prokrvácení. Směsi s nízkým obsahem asfaltu se obecně hůře zhutňují kvůli nedostatečnému mazání, což vede dodavatele ke zvýšení zhutňovacího úsilí. Naopak směsi s mírně vyšším obsahem pojiva se snadno zhutňují a mohou být nadměrně zhutněny standardními vzory válců určenými pro směsi s nižším obsahem pojiva. Terénní kontrola kvality (nukleární měrka nebo jádrové vzorky) je nezbytná k prevenci nadměrného zhutňování.
Méně známou příčinou prokrvácení je poškození vlhkostí v nižších vrstvách HMA. Když vlhkost vnikne do konstrukce vozovky trhlinami nebo špatnou drenáží, může způsobit odtržení pojiva od kameniva v nižších vrstvách. Uvolněné pojivo, nyní volné v konstrukci vozovky, může migrovat vzhůru působením dopravního zatížení a teploty a objevit se na povrchu jako prokrvácení. Tento mechanismus je obzvláště problematický, protože zdroj přebytečného pojiva není v povrchové směsi, ale v podkladových vrstvách, což ztěžuje diagnostiku a ošetření této poruchy.
Spojovací postřik se aplikuje mezi vrstvami HMA k zajištění spojení. Pokud dávka spojovacího postřiku překročí absorpční kapacitu podkladové vrstvy, může přebytečný postřik migrovat vzhůru čerstvou vrstvou HMA během zhutňování a objevit se jako prokrvácení na hotovém povrchu. K tomu dochází nejčastěji při aplikaci spojovacího postřiku na hustý, málo savý stávající povrch v dávkách určených pro texturovanější povrchy.
Příručka FHWA LTPP Distress Identification Manual, v současnosti ve svém 5. vydání (FHWA-HRT-13-092, revidováno květen 2014), klasifikuje prokrvácení jako typ poruchy ACP 11 v kategorii povrchových vad pro vozovky s asfaltobetonovým povrchem. DIM LTPP definuje prokrvácení jako „film asfaltového pojiva na povrchu vozovky, který vytváří lesklý, sklovitý odrazivý povrch, který může být lepkavý."
V protokolu průzkumu poruch LTPP se prokrvácení měří jako postižená plocha v procentech z celkové hodnocené plochy povrchu vozovky. Na rozdíl od mnoha jiných poruch v příručce LTPP (jako jsou únavové trhliny nebo vyjíždění kolejí) nemá prokrvácení v DIM LTPP definované stupně závažnosti (nízký, střední, vysoký). Místo toho inspektor zaznamenává přítomnost a rozsah poruchy na základě vizuálního pozorování. Příručka LTPP obsahuje fotografické referenční příklady zobrazující zabarvení, ztrátu povrchové textury a úplné zakrytí kameniva filmem pojiva, které však slouží jako vizuální vodítka, nikoli jako formální prahové hodnoty závažnosti.
Protokol sběru dat LTPP specifikuje, že prokrvácení by mělo být zaznamenáváno zvlášť pro oblasti stop kol a mimo stopy kol, protože porucha je typicky výraznější ve stopách kol, kde je soustředěno dopravní zatížení a sekundární zhutňování. Zaznamenávané množství je procento celkové postižené plochy, zaokrouhlené na nejbližších 5 %.
Příručka Texas Department of Transportation (TxDOT) Pavement Manual poskytuje strukturovanější klasifikaci závažnosti pro vytékání. V postupech vizuálního průzkumu stavu vozovek TxDOT je vytékání (termín používaný TxDOT) definováno jako „přítomnost nadbytečného asfaltu na povrchu vozovky" a je hodnoceno podle stupně závažnosti (nízký, střední, vysoký) a rozsahu (procento délky stop kol v jízdním pruhu).
Úrovně závažnosti vytékání dle TxDOT:
| Závažnost | Popis | Vizuální indikátory |
|---|---|---|
| Nízká | Mírné ztmavnutí, textura viditelná | Povrch vypadá mírně tmavší nebo zabarvený; textura kameniva zůstává viditelná; minimální snížení tření |
| Střední | Zřetelný lesk, kamenivo částečně zakryto | Nápadně tmavé a lesklé, zejména ve stopách kol; zrna kameniva částečně pokryta; povrch je za teplého počasí lepkavý; měřitelná ztráta tření |

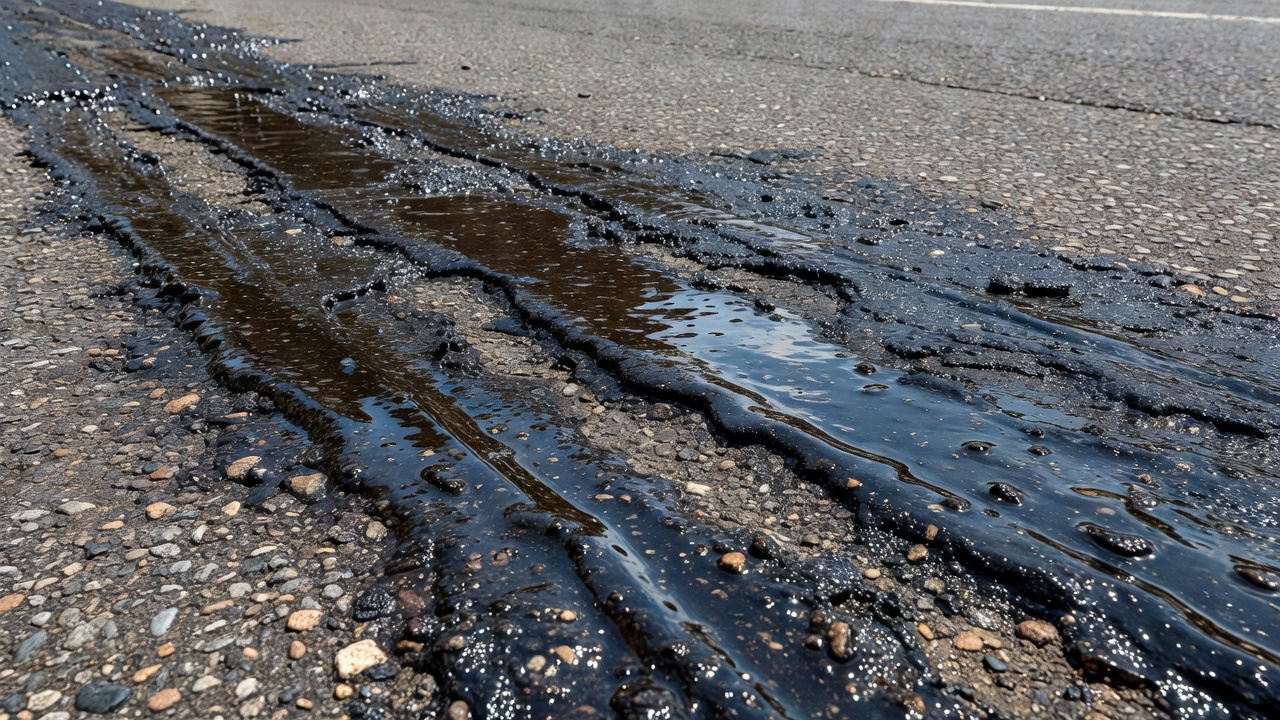

| Vysoká | Černý reflexní povrch, kamenivo zcela zakryto | Černý, lesklý, zrcadlový vzhled; kamenivo zcela pokryto filmem pojiva; lepkavé i při mírnějších teplotách; výrazné snížení tření |
TxDOT měří rozsah jako procento celkové délky stop kol v jízdním pruhu postižené vytékáním. To uznává, že vytékání není rovnoměrně rozloženo po šířce jízdního pruhu, ale je soustředěno ve stopách kol, kde je dopravní zatížení nejvyšší. Kombinace závažnosti a rozsahu umožňuje správcům vozovek TxDOT prioritizovat ošetření údržby.
Několik dalších státních DOT a mezinárodních agentur má své vlastní přístupy ke klasifikaci prokrvácení.
Asphalt Institute klasifikuje prokrvácení do tří úrovní na základě vizuálního vzhledu: mírné (tenký film, kamenivo stále viditelné), střední (znatelný film, částečné zakrytí kameniva) a závažné (tlustý film, kamenivo zcela zakryto).
ASTM D6433 (Standardní postup pro průzkum indexu stavu vozovek a parkovišť) zahrnuje prokrvácení jako typ poruchy ve své metodice PCI. Systém deduktivních hodnot PCI přiřazuje penalizační body na základě hustoty (procento postižené plochy) a úrovně závažnosti prokrvácení.
AASHTO PP68 poskytuje normy pro sběr obrazových dat vozovek, které lze použít pro automatizovanou detekci prokrvácení, i když nespecifikuje kritéria závažnosti specifická pro prokrvácení.
Prokrvácení má přímý a měřitelný dopad na protismykovou odolnost vozovky, což je primární bezpečnostní problém spojený s touto poruchou. Mechanismus je přímočarý: přebytečný film pojiva vyplňuje dutiny makrotextury mezi zrny kameniva, čímž snižuje schopnost povrchu odvádět vodu a udržovat kontakt mezi pneumatikou a vozovkou.
Tření povrchu vozovky je zajišťováno dvěma složkami: mikrotexturou (drobné nerovnosti povrchu zrn kameniva) a makrotexturou (větší dutiny mezi zrny kameniva poskytující drenážní kanály pro vodu). Prokrvácení ovlivňuje primárně makrotexturu tím, že vyplňuje dutiny pojivem. Při vysoké závažnosti film pojiva také zakrývá zrna kameniva, čímž snižuje příspěvek mikrotextury.
Když je prokrvácený povrch vozovky mokrý, vytváří film pojiva v kombinaci s vodou lubrikační vrstvu mezi pneumatikou a vozovkou. To může snížit součinitel tření (měřený jako FN nebo mu) z typických hodnot 0,40–0,65 pro správně texturovanou HMA na hodnoty pod 0,30, což je obecně považováno za prahovou hodnotu pro bezpečný provoz na dálnicích. Při hodnotách tření pod 0,20 se dramaticky zvyšuje riziko aquaplaningu na mokrém povrchu.
Výzkum FHWA o bezpečnostním výkonu vozovek prokázal jasné korelace mezi protismykovou odolností a mírou nehodovosti. Studie ukázaly, že nízká protismyková odolnost je přispívajícím faktorem u 15–20 % nehod za mokra. Vztah je nelineární — riziko nehody exponenciálně roste, když hodnoty tření klesnou pod kritické prahové hodnoty.
Na dálnicích je ztráta tření způsobená prokrvácením nejnebezpečnější:
Na letištních drahách jsou důsledky prokrvácení ještě závažnější. Letecké operace během přistávání vyžadují dostatečné tření pro brzdění a směrové řízení. ICAO Annex 14, Volume I, Kapitola 10 (Údržba letišť) vyžaduje, aby povrchy drah byly udržovány v takovém stavu, který poskytuje odpovídající třecí charakteristiky. Když dojde k prokrvácení na drahách:
FAA Advisory Circular 150/5320-12C poskytuje pokyny k požadavkům na tření a texturu povrchu drah. Pro dráhy FAA doporučuje minimální hloubku makrotextury (MTD) 1,14 mm a vyžaduje testování tření při změně povrchových podmínek, včetně pozorování prokrvácení.
Letištní vozovky představují jedinečný soubor aspektů pro detekci a řízení prokrvácení vzhledem k přísným bezpečnostním požadavkům a provozním omezením leteckých zařízení. ICAO, FAA a národní letecké úřady po celém světě stanovily specifické normy pro stav povrchu drah, které se přímo vztahují k prokrvácení.
ICAO Annex 14, Volume I (Navrhování a provoz letišť) stanovuje standardy a doporučené postupy (SARPs) pro fyzické charakteristiky letišť. Oddíl 10 Annexu 14 se zabývá údržbou letišť a vyžaduje, aby povrch drah byl udržován tak, aby se zabránilo vzniku škodlivých nerovností a aby byly obnoveny třecí charakteristiky, pokud klesnou pod stanovené úrovně.
Dokument ICAO Doc 9157 (Příručka pro navrhování letišť) Část 4 poskytuje podrobné pokyny k vizuálním pomůckám a charakteristikám povrchu. Přestože Doc 9157 specificky nezmiňuje prokrvácení jako samostatný stav, požadavky na makrotexturu a tření, které předepisuje, jsou prokrvácením přímo ovlivněny. Příručka doporučuje minimální hloubky povrchové textury a úrovně tření, které může prokrvácení degradovat pod přijatelné prahové hodnoty.
Dokument ICAO Doc 9137 (Příručka letištních služeb) Část 2 (Stav povrchu vozovek) poskytuje pokyny pro identifikaci a hodnocení stavů povrchu včetně prokrvácení. Příručka popisuje prokrvácení jako „přítomnost nadbytečného asfaltového pojiva na povrchu vozovky" a uvádí, že je obzvláště problematické na drahách kvůli vysokorychlostním operacím a kritické povaze brzdného výkonu.
FAA Advisory Circular 150/5320-12C (Navrhování a hodnocení letištních vozovek) poskytuje pokyny k charakteristikám povrchu vozovek, včetně požadavků na tření a texturu. FAA vyžaduje testování tření na drahách pomocí schváleného zařízení pro kontinuální měření tření (CFME). Při pozorování prokrvácení FAA doporučuje:
Metoda průzkumu FAA Pavement Condition Index (PCI), založená na ASTM D5340, zahrnuje prokrvácení jako typ poruchy u letištních vozovek. V systému PCI jsou prokrvácení přiřazeny deduktivní hodnoty na základě hustoty (procento postižené plochy) a úrovně závažnosti, přičemž vyšší dedukty snižují celkové skóre PCI.
Na letištích se detekce prokrvácení obvykle provádí během PCI průzkumů, ročního testování tření a denních prohlídek drah (dle ICAO Annex 14 jsou vyžadovány denní prohlídky povrchu dráhy). FAA vyžaduje, aby letištní vozovky podstoupily komplexní PCI průzkum nejméně jednou za tři roky u zpevněných drah.
Možnosti sanace specifické pro letiště zahrnují:
Moderní inspekce vozovek se posunula od manuálních vizuálních průzkumů k automatizovaným detekčním systémům využívajícím optické zobrazování a laserové technologie. Prokrvácení je obzvláště vhodné pro optickou detekci díky svému výraznému vizuálnímu signálu — tmavému, lesklému, reflexnímu povrchu vytvořenému filmem pojiva.
Pavemetrics Laser Crack Measurement System (LCMS-2) je jedním z předních komerčních systémů pro automatizovanou detekci prokrvácení. LCMS používá dva 3D laserové profiloměry namontované na měřicím vozidle k zachycení vysoce rozlišených 3D dat povrchu a 2D intenzitních snímků celé šířky jízdního pruhu při dálničních rychlostech (až 100 km/h). Systém sbírá:
Algoritmus detekce prokrvácení v LCMS-2 analyzuje 2D intenzitní a 3D texturní data v oblastech stop kol. Prokrvácení se projevuje jako oblasti nízké odrazivosti (tmavší) v intenzitních snímcích a snížené amplitudy textury v 3D profilových datech. Algoritmus klasifikuje prokrvácení do tří úrovní závažnosti (mírné, střední, závažné) na základě procenta postižené plochy stop kol s uživatelsky nastavitelnými prahovými hodnotami.
Základním principem optické detekce prokrvácení je odrazivost povrchu. Standardní asfaltový povrch s exponovaným kamenivem má matný, difúzní odrazový vzor. Když pojivo vyteče na povrch, vytváří hladký film, který vykazuje zrcadlový odraz (speculární reflexi). Změna z difúzního na zrcadlový odraz je detekovatelná pomocí:
Moderní systémy správy vozovek používají strojové učení a hluboké učení ke klasifikaci prokrvácení z optických snímků. Konvoluční neuronové sítě (CNN) trénované na tisících označených snímků vozovek dokáží detekovat prokrvácení s přesností přesahující 90 % v kontrolovaných podmínkách. Tyto systémy:
Norma AASHTO PP68 poskytuje pokyny pro sběr obrazových dat vozovek, zajišťující, že snímky jsou pořizovány za konzistentních světelných a perspektivních podmínek pro podporu automatizované analýzy.
Strategie sanace prokrvácení sahají od jednoduchých absorbčních ošetření pro mírné případy až po úplnou konstrukční rehabilitaci pro závažné, opakující se prokrvácení. Volba ošetření závisí na závažnosti, rozsahu, úrovni dopravního zatížení a základní příčině.
Pro mírné prokrvácení (nízká závažnost, izolované oblasti) je nejjednodušším ošetřením aplikace hrubého písku nebo jemného kameniva k absorbování přebytečného pojiva. Písek absorbuje volné pojivo a přebytečný materiál je zameten. Toto ošetření je dočasné a může být nutné jej opakovat, zejména během horkého počasí, kdy dochází k dalšímu prokrvácení pojiva.
Výzkumná zpráva TxDOT (0-5230-1) popisuje několik savých materiálů:
Absorbční ošetření jsou vhodná pro silnice s nízkým provozem a jako nouzová opatření na silnicích s vyšším provozem. Neřeší základní příčinu a musí být opakována, jak pojivo nadále prokrvácí.
Při středním až závažném prokrvácení je nutné mechanické odstranění přebytečného filmu pojiva. Používají se dvě hlavní metody:
Frézování za studena používá rotující buben s karbidovými řeznými zuby k odstranění tenké vrstvy (typicky 1–2 cm) povrchu bohatého na pojivo. Vyfrézovaný povrch odhaluje čerstvé kamenivo a obnovuje texturu. Po frézování se obvykle aplikuje nová povrchová úprava nebo tenké překrytí k utěsnění vyfrézovaného povrchu a zajištění dlouhodobé textury.
Termické vyrovnávání používá propanovou topnou jednotku k změkčení povrchu vozovky, následovanou vyrovnávacím nožem, který odstraňuje zahřátý materiál bohatý na pojivo. Termický vyrovnávač může odstranit film pojiva do kontrolované hloubky 3–10 mm. Tato metoda má výhodu v zachování podkladové konstrukce vozovky při selektivním odstranění přebytečného pojiva.
Když je prokrvácení závažné a rozsáhlé, nebo když je základní příčinou nadměrný obsah pojiva či nízký obsah vzduchových mezer v celé vrstvě HMA, je nutná konstrukční rehabilitace:
Nejúčinnějším přístupem k řízení prokrvácení je prevence prostřednictvím správného návrhu směsi a kontroly výstavby:
| Parametr | Specifikace |
|---|---|
| Obsah pojiva | V rozmezí ±0,3 % od návrhového optima |
| Obsah vzduchových mezer v místě | 6–8 % při výstavbě, minimum 3 % po provozu |
| Zhutňování | Řízeno na cílovou hustotu, vyvarovat se nadměrnému zhutňování |
| Třída pojiva | Zvolit PG třídu odpovídající klimatu a dopravě |
| Dávka spojovacího postřiku | Aplikovat předepsanou dávku dle stavu povrchu |
Výzkum TxDOT uzavírá, že „není lepší rady pro zacházení s prokrvácenými a vytékajícími vozovkami, než se problému vyhnout od samého počátku" prostřednictvím správného návrhu, výběru materiálů a kontroly kvality výstavby.
| Závažnost | Doporučené ošetření | Naléhavost | Předpokládaná životnost |
|---|---|---|---|
| Nízká (mírné zabarvení) | Absorbování pískem, aplikace kameniva | Nízká | 6–12 měsíců (dočasné) |
| Nízká–střední | Frézování za studena + povrchová úprava | Střední | 2–4 roky |
| Střední (zřetelný lesklý povrch) | Termické vyrovnávání nebo tenký mikrokoberec | Střední–vysoká | 3–5 let |
| Střední–vysoká | Tenké překrytí HMA (2,5–4 cm) | Vysoká | 5–8 let |
| Vysoká (úplné zakrytí kameniva) | Frézování za studena + překrytí nebo výměna v celé hloubce | Okamžitá | 8–15 let |
Měla by být také zohledněna interakce mezi prokrvácením a jinými povrchovými poruchami. Prokrvácení se často vyskytuje současně s vyleštěným kamenivem (ACP 12) a může urychlit rozpadání (ACP 13), když přebytečné pojivo vyteče ze směsi a zbývající film pojiva je příliš tenký na to, aby udržel kamenivo. U vozovek s vyjetými kolejemi prokrvácení v kolejových žlabech zhoršuje ztrátu tření a riziko aquaplaningu, čímž vzniká kombinované bezpečnostní riziko vyžadující komplexní rehabilitaci řešící obě poruchy.
Pokročilé optické inspekční systémy pro automatizovanou detekci prokrvácení na letištních drahách a dálnicích. Domluvte si demo a zjistěte, jak naše technologie identifikuje oblasti povrchu bohaté na pojivo s vysokou přesností.
Výtluk je miskovitá dutina v povrchu vozovky vzniklá postupným rozpadáním asfaltových vrstev, typicky iniciovaným praskáním, infiltrací vody, cykly mrznutí a tá...
Odprýskávání je postupné narušování horní vrstvy betonové desky, obvykle 3–13 mm hluboké, způsobené cykly zmrazování a rozmrazování, nedostatečným provzdušněním...
Leštěné kamenivo je povrchový stav, kdy se hrubé částice kameniva vystavené dopravnímu opotřebení vyhladí a získají lesklou texturu, čímž se snižuje protismykov...
