D-Cracking (Trhliny z mrazové odolnosti) v betonových vozovkách

Definice a vizuální vzor D-Crackingu

D-cracking, formálně označovaný jako Trhliny z mrazové odolnosti (Typ poškození JCP 2 v příručce FHWA Long-Term Pavement Performance (LTPP) Distress Identification Manual), je charakteristická forma degradace betonové vozovky způsobená mrazovým porušením náchylných částic hrubého kameniva. Termín “D-cracking” vznikl ze slova “durability” (odolnost) — jedná se o fenomén trhlin souvisejících s odolností, který specificky napadá složku kameniva v betonu, nikoli matrici cementové pasty.

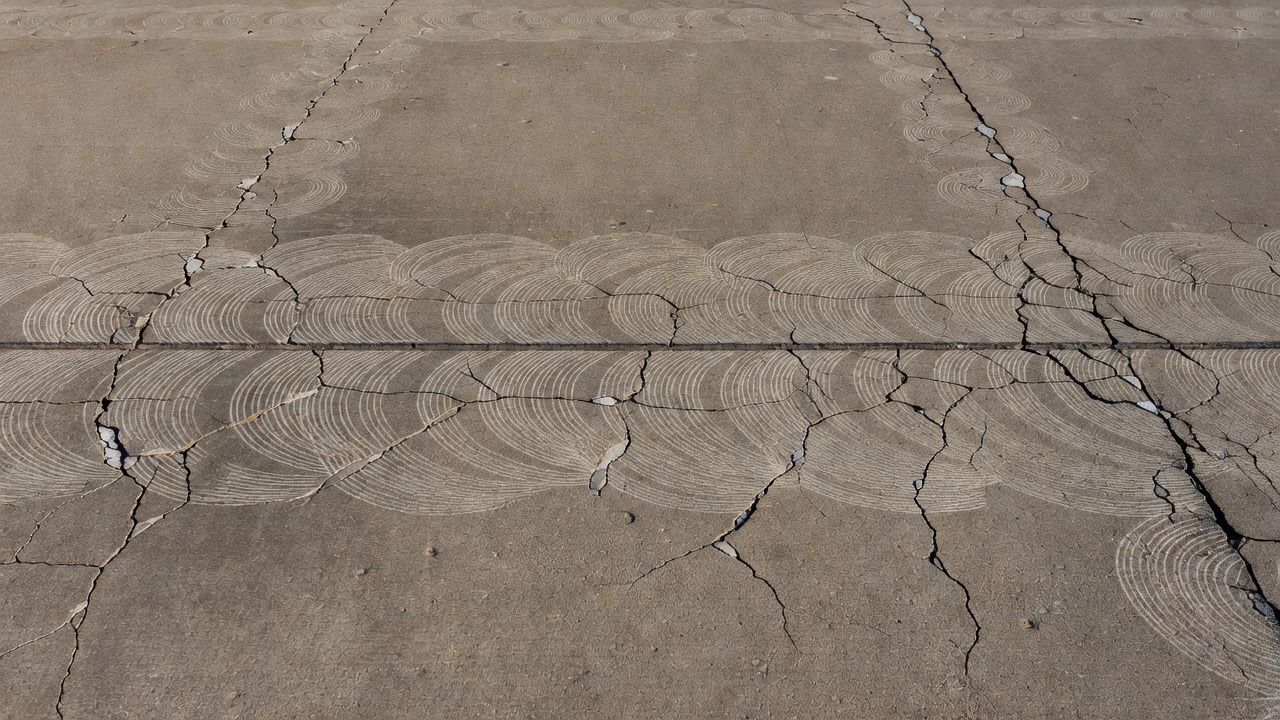

Vizuální vzhled D-crackingu je vysoce charakteristický a diagnostický. Projevuje se jako vzor těsně rozmístěných, půlměsícovitých nebo vlasových trhlin, které se tvoří rovnoběžně se spárami, trhlinami a volnými okraji betonové desky. Trhliny typicky vznikají v rozích desek — v průsečících příčných a podélných spár — a postupně se šíří podél linie spáry. Vzor trhlin byl popsán jako připomínající řadu vnořených oblouků nebo vroubkovaný okraj probíhající podél spáry. V raných stádiích jsou trhliny těsné a sotva viditelné pouhým okem, často vyžadující pečlivou prohlídku za dobrých světelných podmínek.

Jak poškození postupuje, postižená oblast se rozšiřuje od líce spáry do vnitřku desky. Vzor je zřídka náhodný; sleduje geometrii okrajů desky. Tmavé zabarvení nebo změna barvy povrchu betonu často předchází viditelným trhlinám nebo je doprovází. Toto zabarvení je způsobeno hromaděním chemických rozmrazovacích látek, vlhkosti a jemných částicových nečistot v počínajících mikrotrhlinách a slouží jako včasné varovné znamení, že D-cracking je aktivní pod povrchem. V pokročilých stádiích se trhliny zintenzivňují do bodu, kdy jednotlivé částice kameniva jsou obnaženy a vypadávají, vytvářejíce drsný, důlkovitý povrch na okraji spáry.

Příručka FHWA LTPP Distress Identification Manual definuje D-cracking jako “vzor těsně rozmístěných půlměsícovitých vlasových trhlin”, který se vyskytuje “přilehle ke spárám, trhlinám nebo volným okrajům; vznikající v rozích desek.” Klasifikační systém závažnosti je definován ve třech úrovních:

Protokol měření D-crackingu vyžaduje zaznamenání jak počtu postižených desek, tak metrů čtverečních postižené plochy na každé úrovni závažnosti. Hodnocení závažnosti desky a postižené plochy je založeno na nejvyšší úrovni závažnosti přítomné alespoň na 10 procentech postižené plochy.

Mechanismus D-Crackingu: Mrazová degradace kameniva

Základním mechanismem způsobujícím D-cracking je mrazová degradace částic hrubého kameniva v betonu. Jedná se o fyzikální poškození související s materiálem (MRD), klasifikované FHWA jako “Mrazová degradace kameniva” s pozorovaným časovým rámcem 10 až 25 let po výstavbě. Mechanismus zahrnuje tři vzájemně související procesy: absorpci vody do pórové struktury kameniva, tvorbu ledu za mrazových podmínek a generování vnitřního tlaku, který překračuje pevnost kameniva v tahu.

Částice hrubého kameniva nejsou monolitické pevné látky. Obsahují vnitřní pórovou strukturu, která se výrazně liší v závislosti na typu horniny, geologickém původu a historii zvětrávání. Určitá kameniva — zejména ta s vysokou mikroporozitou — mohou absorbovat významné množství vody, když je beton vystaven vlhkosti z dešťových srážek, tání sněhu, kapilárnímu vzestupu podzemní vody nebo kondenzaci. Póry kameniva se pohybují od gelových pórů (nanometrové měřítko) přes kapilární póry (mikrometrové měřítko) až po makroskopické dutiny. Kritický rozsah velikosti pórů pro náchylnost k mrazu je přibližně 0,1 až 10 mikrometrů — póry dostatečně velké na to, aby obsahovaly zamrznutí schopnou vodu, ale dostatečně malé na to, aby generovaly škodlivé hydraulické tlaky během tvorby ledu.

Koncept kritického nasycení je ústřední pro pochopení iniciace D-crackingu. Když je pórový systém kameniva nasycen vodou z méně než přibližně 85 až 90 procent, může dojít k zamrzání bez poškození, protože expandující led má prostor pro růst do nevyplněných pórů. Pokud však úroveň nasycení překročí tuto kritickou hranici, voda nemá žádný prostor pro expanzi při přeměně na led (který zabírá přibližně o 9 procent více objemu než kapalná voda). To generuje hydraulický tlak uvnitř částice kameniva podle modelu mrazového poškození Powers-LaDu. Jak čelo ledu postupuje pórovou sítí, nezamrzlá voda je tlačena před čelo mrazu, což vytváří dodatečný osmotický tlak v důsledku koncentračních gradientů v pórovém roztoku.

Když kombinovaný hydraulický a osmotický tlak překročí pevnost v tahu částice kameniva, dochází k vnitřnímu praskání. Toto praskání typicky začíná na rozhraní kameniva a pasty a šíří se tělem kameniva. S každým dalším cyklem zmrazování a rozmrazování trhliny rostou do délky i šířky, až se nakonec rozšíří okolní cementovou pastou na povrch vozovky. Proces je progresivní a nevratný — jakmile částice kameniva začne degradovat, každá následující zima přidává další poškození.

Technický brief FHWA o odolnosti betonových směsí pro vozovky (FHWA-HIF-16-033) vysvětluje, že “zmrazování a rozmrazování náchylného hrubého kameniva vede k praskání nebo nadměrné dilataci kameniva” a že tento proces se typicky projevuje po 10 až 25 letech služby. Toto zpoždění odráží čas potřebný k tomu, aby kamenivo absorbovalo dostatek vlhkosti k dosažení kritického nasycení. V suchém klimatu nebo u dobře odvodněných vozovek se poškození nemusí nikdy vyvinout ani u náchylného kameniva. V chladném, vlhkém klimatu — typickém pro severní letištní lokality — jsou podmínky pro D-cracking optimální.

Mezi environmentální faktory, které urychlují D-cracking, patří: vysoké roční srážky, špatná drenáž, stojatá voda na povrchu vozovky, používání chemických rozmrazovacích látek (které zvyšují stupeň nasycení osmotickými účinky), vysoká hladina podzemní vody a časté cykly zmrazování a rozmrazování (více než 50 cyklů ročně v náročném klimatu). Aplikace chemických rozmrazovacích látek zesiluje mechanismus zvyšováním stupně nasycení betonu na úrovně, které se blíží nebo překračují kritickou hranici nasycení, a zesilováním osmotického tlaku změnami v chemii pórového roztoku.

Náchylnost kameniva a laboratorní testování

Ne všechna hrubá kameniva jsou náchylná k D-crackingu. Náchylnost je určena charakteristikami pórové struktury kameniva, které jsou funkcemi jeho mineralogického složení, geologického původu a fyzikálních vlastností. Kameniva s vysokou nasákavostí, vysokou pórovitostí a významným podílem pórů v rozmezí průměru 0,1 až 10 mikrometrů jsou nejnáchylnější k mrazové degradaci. Mezi typy hornin nejčastěji spojované s náchylností k D-crackingu patří některé rohovce, břidlice, pískovce, vápence, dolomity a některé droby — zejména ty, které prošly sekundární mineralizací nebo zvětráváním, které vytvořilo mikroporozitu.

Zkušební metoda ASTM C666

Primárním standardizovaným testem pro hodnocení mrazové náchylnosti kameniva je ASTM C666 — Standardní zkušební metoda pro odolnost betonu vůči rychlému zmrazování a rozmrazování. Tento test vystavuje betonové vzorky (typicky trámce o rozměrech 75 × 100 × 400 mm) opakovaným cyklům zmrazování a rozmrazování v kontrolovaném laboratorním prostředí. Test má dva postupy:

Testování se typicky provádí po 300 cyklů nebo dokud vzorek nedosáhne součinitele trvanlivosti (DF) pod stanovenou hranicí. Součinitel trvanlivosti se vypočítá jako:

DF = (P × N) / M

Kde:

• P = relativní dynamický modul pružnosti při N cyklech (vyjádřený jako procento počátečního modulu)
• N = počet cyklů, při kterém P dosáhne 60 procent počátečního modulu, nebo stanovený počet cyklů
• M = stanovený počet cyklů, při kterém je test ukončen (obvykle 300)

Relativní dynamický modul pružnosti (P) se stanovuje měřením základní příčné frekvence betonového trámcového vzorku před a po expozici zmrazování a rozmrazování pomocí postupu ASTM C215. Jak se vyvíjejí vnitřní mikrotrhliny, dynamický modul klesá, což poskytuje kvantitativní měřítko progrese poškození.

Součinitel trvanlivosti pod 60 je obecně považován za indikaci vysoké náchylnosti k D-crackingu a mnoho dopravních agentur specifikuje minimální DF 70 nebo 80 pro kameniva používaná v betonových vozovkách vystavených mrazovým podmínkám. Test ASTM C666 má však omezení: je časově náročný (trvá 3 až 6 měsíců), vyžaduje specializované vybavení a rychlost cyklů zmrazování a rozmrazování (jeden cyklus každé 2 až 5 hodin) nereprodukuje přirozené environmentální podmínky.

Iowa Pore Index Test

Iowa Pore Index (IPI) test byl vyvinut jako rychlá screeningová metoda pro identifikaci kameniv náchylných k D-crackingu. Měří objem vody absorbovaný vysušeným vzorkem kameniva za kontrolovaných tlakových podmínek po stanovenou dobu. Test je výrazně rychlejší než ASTM C666, vyžaduje pouze několik hodin k dokončení.

Postup IPI testu zahrnuje:

1. Vysušení reprezentativního vzorku kameniva v sušárně (typicky frakce 19 až 12,5 mm)
2. Umístění vzorku do utěsněné komory a aplikace vakua
3. Zavedení vody pod tlakem (typicky 345 kPa nebo 50 psi)
4. Měření objemu absorbované vody v 1 minutě a 15 minutách
5. Výpočet Iowa Pore Index na základě absorpční křivky

Výzkum provedený Ministerstvem dopravy Iowy stanovil, že IPI poměrně dobře koreluje s mrazovým chováním kameniva měřeným pomocí ASTM C666. Kameniva s Iowa Pore Index nad určitou hranicí (typicky IPI > 2,0 ml pro 1minutové čtení) jsou považována za náchylná k D-crackingu. Test byl přijat několika státními DOT jako opatření kontroly kvality pro přejímku kameniva.

Další zkušební metody

Petrografické vyšetření (ASTM C295) se používá k identifikaci potenciálně náchylných typů kameniva mikroskopickou analýzou tenkých výbrusů. Petrografové hledají důkazy mikroporozity, sekundární mineralizace, jílových povlaků a reaktivních minerálních fází, které mohou indikovat náchylnost k mrazu. Tato metoda je kvalitativní, ale poskytuje cenné informace o geologických charakteristikách zdroje kameniva.

Zkouška nasákavosti a měrné hmotnosti (ASTM C127) poskytuje nepřímé indikace náchylnosti. Kameniva s nasákavostí větší než 1,5 až 2,0 procenta jsou obecně považována za potenciálně náchylná, i když tato hranice se liší podle typu kameniva a specifikací agentury.

Zkouška odolnosti (ASTM C88) používá střídavé ponoření do nasyceného roztoku síranu sodného nebo síranu hořečnatého následované sušením v sušárně k urychlené simulaci mrazového poškození. Korelace mezi ztrátou při zkoušce odolnosti a mrazovým chováním v terénu však není vždy spolehlivá a tento test je stále častěji považován za méně prediktivní než přímé mrazové testování nebo měření pórového indexu.

Progrese od D-Crackingu k drolení

D-cracking je progresivní poškození, které sleduje předvídatelný vzor degradace, pokud zůstane neřešen. Pochopení této progrese je nezbytné pro rozhodování o správě vozovek a načasování oprav. Vývoj od počátečních mikrotrhlin k úplnému rozpadu materiálu obvykle trvá několik let a prochází jasně identifikovatelnými fázemi.

Fáze 1 — Počínající trhliny (obvykle roky 10–15): První viditelné známky D-crackingu se objevují jako tmavé zabarvení podél linií spár a v rozích desek. Toto zabarvení je způsobeno vlhkostí a chemickými rozmrazovacími látkami pronikajícími do počínajících mikrotrhlin na rozhraní kameniva a pasty. Povrchové trhliny ještě nejsou viditelné, ale vzor zabarvení sleduje budoucí linie trhlin. Povrch betonu v této fázi zůstává konstrukčně zdravý.

Fáze 2 — Vývoj půlměsícovitých trhlin (obvykle roky 12–18): Jemné, těsně rozmístěné půlměsícovité trhliny se stávají viditelnými podél spár a v rozích desek. Trhliny jsou těsné (vlasové šířky) a tvoří opakující se obloukový vzor probíhající rovnoběžně s lícem spáry. Trhliny typicky zasahují 100 až 300 mm od spáry do vnitřku desky. Beton zůstává intaktní bez uvolněného materiálu. V této fázi je poškození klasifikováno jako Nízká závažnost podle definic FHWA LTPP.

Fáze 3 — Propagace a rozšiřování trhlin (obvykle roky 15–22): Půlměsícovité trhliny se stávají výraznějšími a širšími. Postižená zóna se dále rozšiřuje od spáry. Jednotlivé trhliny se začínají protínat a malé fragmenty betonu se uvolňují na povrchu. Tmavé zabarvení se zintenzivňuje. Textura povrchu se v postižených oblastech stává drsnou. Tato fáze odpovídá klasifikaci Střední závažnost.

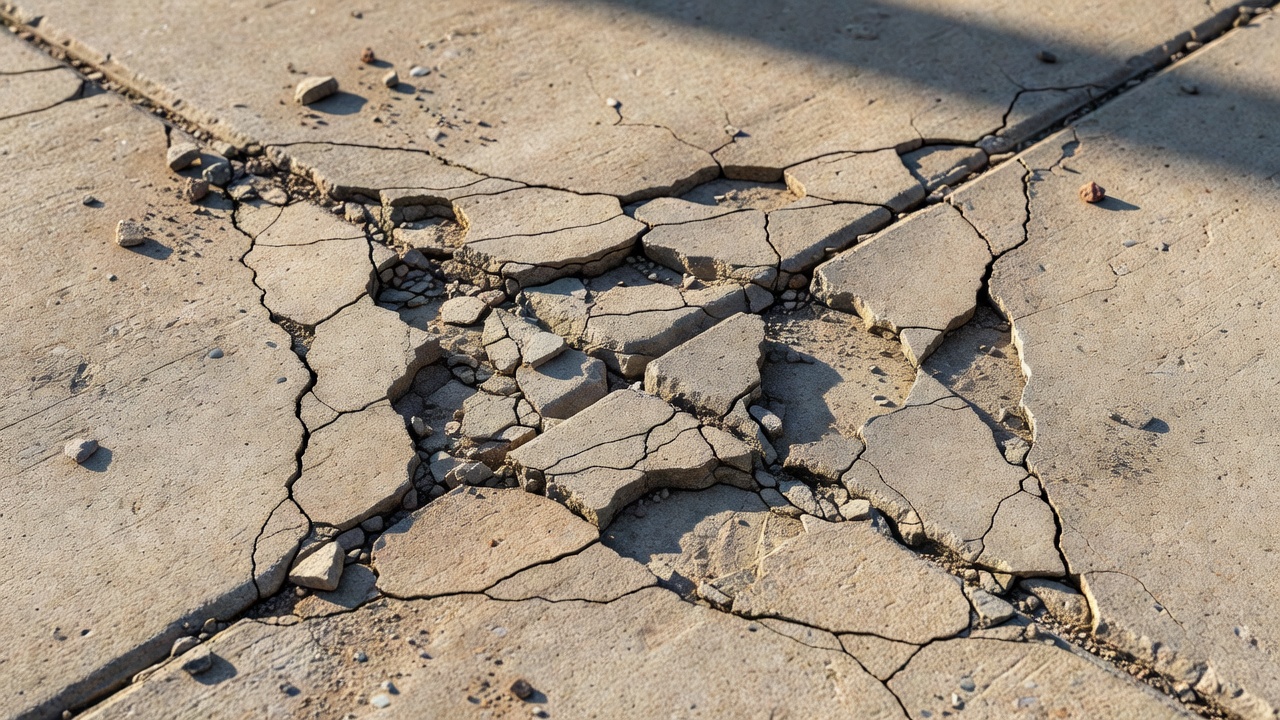

Fáze 4 — Ztráta materiálu a drolení (obvykle roky 18–25): Vzor trhlin je dobře vyvinutý napříč postiženou zónou. Na okraji spáry a v rozích desek se objevuje významné množství uvolněného a chybějícího materiálu. Samotná spára je narušena, jak se beton postižený D-crackingem odlamuje. To vytváří formu sekundárního drolení — degradace okraje spáry, která je odlišná od primárního drolení spáry způsobeného jinými mechanismy. Posunuté kusy až do 0,1 m² mohou být přítomny. Tato fáze je klasifikována jako Vysoká závažnost.

Fáze 5 — Konstrukční degradace (obvykle roky 20+): V pokročilých případech, kdy několik rohů desek prošlo těžkým D-crackingem se ztrátou materiálu, může být konstrukční integrita desky u spáry narušena. Účinnost přenosu zatížení přes spáru je snížena, což vede k faultingu (vertikálnímu posunu přes spáru). Infiltrace vody skrz narušenou spáru zhoršuje změkčení podloží a čerpání. Může být nutná výměna desky v plné hloubce.

Přechod od D-crackingu k drolení je důležitý pro identifikaci poškození. Skutečné drolení spáry (Typ poškození JCP 6 a 7 v příručce LTPP) je způsobeno dopravním zatížením, nestlačitelnými materiály ve spáře nebo mrazovou degradací cementové pasty a projevuje se jako praskání, odštěpování nebo třepení betonu na okrajích spár. Drolení indukované D-crackingem je naproti tomu sekundárním důsledkem degradace kameniva — trhliny se tvoří nejprve ve vnitřku desky přilehlém ke spáře a ke ztrátě materiálu dochází později, jak popraskaný beton odpadává pod dopravním zatížením. Rozlišení je důležité pro strategii opravy: léčba drolení indukovaného D-crackingem jako jednoduchého drolení spáry nevyřeší základní degradaci kameniva.

D-Cracking na letištních betonových dráhách

D-cracking představuje specifické výzvy pro letištní betonové vozovky kvůli jedinečným provozním a bezpečnostním požadavkům leteckých zařízení. Letištní dráhy, pojezdové dráhy a odbavovací plochy jsou konstruovány z portlandského cementového betonu (PCC) v souladu s FAA Advisory Circular 150/5320-6G (Navrhování a hodnocení letištních vozovek). Tyto vozovky jsou navrženy na životnost 20 až 40 let, ale D-cracking může tuto životnost výrazně snížit, pokud je použito náchylné kamenivo.

FAA vyžaduje provzdušněný beton pro všechny letištní vozovky vystavené mrazivým teplotám. Jak však bylo uvedeno dříve, samotné provzdušnění nezabraňuje D-crackingu — chrání pastu, nikoli kamenivo. FAA Advisory Circular 150/5370-10H (Normy pro specifikaci výstavby letišť) poskytuje požadavky na kvalitu kameniva, včetně limitů na nasákavost, ztrátu při zkoušce odolnosti a součinitel mrazové odolnosti. Položka P-501 (pro betonové vozovky) specifikuje, že hrubé kamenivo musí splňovat požadavky na mrazové testování pro konkrétní klimatickou zónu.

Iowský systém správy letištních vozovek identifikuje D-cracking jako specifický typ poškození ve svých postupech průzkumu indexu stavu vozovky (PCI). Systém uvádí, že “Trhliny z mrazové odolnosti (D-Cracking) jsou způsobeny neschopností betonu odolávat environmentálním faktorům, jako jsou cykly zmrazování a rozmrazování”, a že jsou nejčastěji pozorovány u starších betonových vozovek (15+ let) postavených před zavedením moderních postupů testování kameniva a specifikací.

Provozní důsledky D-crackingu na letištních vozovkách jsou významné:

Průzkumy stavu vozovek na letištích v oblastech s chladným klimatem (jako jsou Horní Středozápad, Severovýchod USA, Kanada, Severní Evropa a letiště ve vysokých nadmořských výškách) rutinně zahrnují hodnocení D-crackingu. Postupy průzkumu sledují ASTM D5340 (Standardní zkušební metoda pro průzkumy indexu stavu letištních vozovek) a FAA Advisory Circular 150/5380-6C (Pokyny a postupy pro údržbu letištních vozovek). D-cracking je identifikován a hodnocen odděleně od jiných typů poškození a jeho přítomnost ovlivňuje celkový výpočet PCI.

Pro správu letištních vozovek je detekce D-crackingu na Nízké závažnosti kritickým rozhodovacím bodem. Pokud je zachycen včas, mohou povrchové těsnicí prostředky nebo údržba těsnění spár zpomalit pronikání vlhkosti a oddálit progresi. Jakmile poškození dosáhne Střední nebo Vysoké závažnosti, mohou být nutné lokální opravy a postižené desky by měly být naplánovány na částečnou nebo úplnou výměnu v rámci programu kapitálových zlepšení. FAA doporučuje, aby provozovatelé letišť sledovali progresi D-crackingu v čase prostřednictvím pravidelných PCI průzkumů (typicky každé 3 až 5 let) pro informování plánování rehabilitací.

Odlišení D-Crackingu od jiných typů betonových trhlin

Správná identifikace D-crackingu je nezbytná pro vhodná rozhodnutí o správě vozovek. Několik dalších typů betonového poškození může vypadat podobně pro neškolené oko, ale každý má charakteristické rysy z hlediska vizuálního vzoru, umístění, příčiny a progrese.

Příručka FHWA Distress Identification Manual zdůrazňuje, že D-cracking je klasifikován v kategorii Trhliny (nikoli Povrchové vady) a výslovně jej odlišuje od síťových trhlin a drolení spár. Příručka uvádí, že D-cracking lze odlišit od síťových trhlin jeho půlměsícovitým vzorem a jeho umístěním přilehle ke spárám, trhlinám nebo volným okrajům — síťové trhliny jsou rozloženy po povrchu desky bez preferenční orientace u spár.

Jednou z nejčastějších chybných identifikací je zaměňování D-crackingu s poškozením alkalicko-křemičitou reakcí (ASR). Obě mohou produkovat trhliny u spár a obě zahrnují částice kameniva. ASR trhliny jsou však typicky vzorové nebo síťové trhliny rozložené po povrchu desky, často doprovázené exsudátem (bílý nebo průsvitný gel vytékající z trhlin), uzavíráním spár v důsledku expanze a v pokročilých případech průrazy (náhlé tlakové selhání u spár). D-cracking produkuje charakteristický půlměsícovitý vzor specificky podél spár, zřídka produkuje viditelný exsudát a nezpůsobuje uzavírání spár ani průrazy.

Rozlišení mezi D-crackingem a mrazovým zdrsněním (scaling) cementové pasty je také důležité. Zdrsnění je povrchová vada (Typ poškození JCP 8b), která zahrnuje odlupování nebo olupování povrchové malty, obnažující hrubé kamenivo, avšak bez půlměsícovitého vzoru trhlin. Zdrsnění je způsobeno mrazovou degradací pasty, nikoli kameniva, a typicky vyžaduje nedostatky v provzdušnění.

Detekce D-Crackingu v betonových vozovkách

Detekce D-crackingu kombinuje vizuální inspekci, specializované testování a pokročilé technologie k identifikaci poškození v různých fázích vývoje. Včasná detekce je kritická, protože poškození je nevratné a možnosti zmírnění se s rostoucí závažností snižují.

Vizuální inspekce

Primární metodou detekce je vizuální inspekce prováděná jako součást průzkumu indexu stavu vozovky (PCI) podle norem ASTM D5340 nebo ASTM D6433. Během vizuální inspekce inspektor prochází povrch vozovky a zkoumá každou desku na známky poškození. D-cracking je identifikován hledáním:

• Tmavého zabarvení podél linií spár a v rozích desek (včasné varovné znamení)
• Půlměsícovitých nebo obloukovitých vlasových trhlin probíhajících rovnoběžně se spárami
• Několika rovnoběžných trhlin vzdálených 5 až 20 mm od sebe probíhajících podél spáry
• Uvolněného nebo chybějícího materiálu v rozích desek a na okrajích spár (pokročilá stádia)
• Drsnosti povrchu nebo důlkování v zóně přilehlé ke spáře

Inspektor zaznamenává počet postižených desek a metry čtvereční postižené plochy na každé úrovni závažnosti. Norma ASTM vyžaduje, aby inspektor hodnotil závažnost na základě nejvyšší úrovně přítomné alespoň na 10 procentech postižené plochy.

Průzkum vlečením řetězu

Metoda vlečeného řetězu je jednoduchá, ale účinná akustická technika pro detekci delaminovaného nebo degradovaného betonu. Těžký ocelový řetěz je vlečen po povrchu vozovky, zatímco inspektor poslouchá změny ve vydávaném zvuku. Zvukový, intaktní beton produkuje čistý, zvonivý tón. Degradovaný nebo delaminovaný beton produkuje dutý, bubnovitý zvuk, protože podpovrchové trhliny oddělují beton do vrstev, které vibrují nezávisle. Vlečení řetězu může detekovat D-cracking dříve, než se povrchové trhliny stanou viditelnými, zejména když degradace kameniva vytvořila vnitřní praskání pod intaktní povrchovou vrstvou.

Georadar (GPR)

Georadar je nedestruktivní geofyzikální technika, která používá elektromagnetické pulsy k zobrazení podpovrchových podmínek. GPR může detekovat D-cracking identifikací změn v dielektrických vlastnostech betonu způsobených zvýšeným obsahem vlhkosti a trhlinami v zóně přilehlé ke spáře. Vysokofrekvenční antény (1,0 až 2,6 GHz) poskytují dostatečné rozlišení pro detekci tenkých, těsně rozmístěných trhlin charakteristických pro D-cracking. GPR průzkumy mohou rychle pokrýt velké plochy vozovek a poskytnout kontinuální podpovrchové profily ukazující rozsah degradace.

Zkouška dopadovou ozvěnou

Dopadová ozvěna (IE) je nedestruktivní zkušební metoda, která používá mechanický náraz (typicky malá ocelová kulička) ke generování napěťových vln v betonu. Odražené vlny jsou analyzovány ke stanovení tloušťky, integrity a vnitřního stavu desky. D-cracking vytváří v postižené oblasti zónu snížené rychlosti vln a zvýšeného útlumu signálu. Dopadová ozvěna může identifikovat hloubku degradace, což je důležité pro určení, zda je vhodná oprava do částečné nebo plné hloubky.

Vizuální inspekce s podporou AI

Moderní inspekční technologie, včetně systémů počítačového vidění a strojového učení, jako je TarmacView, používají vysoce rozlišovací kamery namontované na inspekčních vozidlech k zachycení kontinuálního snímkování povrchu vozovky. Hluboké učící algoritmy trénované na tisících označených snímků poškození mohou automaticky detekovat a klasifikovat vzory D-crackingu, měřit šířku trhlin a postiženou plochu a přiřazovat hodnocení závažnosti. Systémy poháněné AI nabízejí několik výhod oproti manuální inspekci:

• Konzistentní klasifikace — eliminuje variabilitu mezi inspektory
• Kvantitativní měření — přesné výpočty šířky, délky a plochy trhlin
• Rychlý sběr dat — pokrytí celé dráhy v jediném průjezdu
• Časové porovnání — umožňuje přesné sledování progrese poškození mezi průzkumnými cykly
• Digitální dokumentace — poskytuje trvalý vizuální záznam pro databázi správy vozovek

Odběr jádrových vzorků a petrografie

Pro definitivní diagnózu mohou být jádrové vzorky betonu odebrány z postižené oblasti a vyšetřeny v laboratoři. Jádra jsou řezána skrz zónu D-crackingu a zkoumána vizuálně a mikroskopicky. D-cracking v jádrech se projevuje jako:

• Popraskané částice kameniva viditelné na řezné ploše jádra
• Trhliny procházející skrz částice kameniva (nikoli kolem nich, což by indikovalo selhání pasty)
• Soustředné nebo radiální vzory trhlin uvnitř jednotlivých částic kameniva
• Zabarvení kolem popraskaného kameniva z pronikání vlhkosti a chemických rozmrazovacích látek

Petrografické vyšetření (ASTM C856 — Standardní postup pro petrografické vyšetření ztvrdlého betonu) poskytuje definitivní potvrzení mechanismu poškození tím, že ukazuje, že cesta trhliny vede skrz náchylné částice kameniva, nikoli skrz cementovou pastu.

Prevence D-Crackingu

Protože D-cracking je způsoben mrazu náchylným hrubým kamenivem, prevence se musí zaměřit na výběr kameniva, návrh směsi a stavební postupy, které minimalizují riziko mrazové degradace. Prevence je výrazně nákladově efektivnější než oprava a opatření musí být implementována během fází návrhu a výstavby.

Výběr odolného kameniva

Nejúčinnější preventivní strategií je vybrat hrubé kamenivo, které je inherently odolné vůči mrazové degradaci. To vyžaduje:

• Hodnocení zdroje — zkoumání geologických charakteristik potenciálních zdrojů kameniva
• Laboratorní testování — provádění mrazového testování ASTM C666, Iowa Pore Index testování a petrografického vyšetření před výstavbou
• Specifikační limity — stanovení minimálních požadavků na součinitel trvanlivosti (typicky DF ≥ 70 nebo DF ≥ 80) a maximálních limitů nasákavosti (typicky 1,5 až 2,0 procenta)
• Alternativní zdroje — identifikace několika schválených zdrojů kameniva pro zajištění flexibility během výstavby

Technický brief FHWA doporučuje, aby kameniva pro vozovkový beton vystavený mrazovým podmínkám měla součinitel trvanlivosti alespoň 70 při testování podle ASTM C666 a beton by měl mít vodní součinitel (w/cm) 0,45 nebo méně pro snížení celkové propustnosti.

Provzdušnění

Přestože provzdušnění přímo nezabraňuje D-crackingu (protože poškození vzniká uvnitř částic kameniva, nikoli v pastě), je stále nezbytné pro celkovou mrazovou odolnost betonové vozovky. Provzdušňovací dutiny chrání cementovou pastu před mrazovým poškozením, které by jinak zhoršilo poškození z degradace kameniva. ACI 201 (Průvodce odolným betonem) specifikuje požadavky na obsah vzduchu podle třídy expozice a nominální maximální velikosti kameniva:

Obsah vzduchu by měl být měřen na čerstvých betonových vzorcích v místě ukládky a parametry systému vzduchových dutin (faktor rozestupu, specifický povrch) by měly být ověřeny analýzou vzduchových dutin ve ztvrdlém betonu (ASTM C457).

Beton s nízkou propustností

Snížení propustnosti betonové matrice omezuje množství vlhkosti, které může dosáhnout kameniva, čímž zpomaluje rychlost absorpce vody vedoucí ke kritickému nasycení. Nízké propustnosti se dosahuje pomocí:

• Nízkého vodního součinitele (w/cm ≤ 0,45 doporučeno ACI 318 pro mrazové prostředí)
• Přísadových cementových materiálů (SCM), jako je popílek, struskový cement nebo křemičitý úlet, které zjemňují pórovou strukturu
• Správného ošetřování — udržování odpovídající vlhkosti a teploty během rané hydratace pro zajištění úplné hydratace a husté mikrostruktury
• Minimálního obsahu pojiva — typicky 335 až 390 kg/m³ (564 až 657 lb/yd³) v závislosti na maximální velikosti kameniva a expozici

Údržba těsnění spár

Udržování účinných těsnění spár zabraňuje infiltraci vlhkosti spárou do kameniva na okraji desky. I když to nezastaví D-cracking způsobený vlhkostí vstupující přes povrch betonu nebo zespodu desky, snižuje to koncentraci vlhkosti na líci spáry, kde D-cracking typicky vzniká. Pravidelná kontrola a výměna těsnění spár (každých 5 až 10 let v závislosti na typu těsnění) je doporučeným preventivním údržbovým postupem.

Odvodnění

Správné odvodnění vozovky snižuje množství vlhkosti dostupné pro absorpci kamenivem. To zahrnuje:

• Pozitivní příčný sklon (typicky 1,5 až 2,0 procenta pro letištní vozovky)
• Podpovrchové drenážní systémy (okrajové drenáže, poddrenáže) k odvádění vody zpod desky
• Prevence tvorby kaluží správným odstupňováním a údržbou povrchu vozovky

Míchání kameniva

V některých případech lze náchylná kameniva smíchat s odolnými kamenivy za účelem snížení celkového rizika D-crackingu. Míchání ředí koncentraci náchylných částic, ale zcela neodstraňuje riziko, protože i malé procento mrazu náchylných částic může iniciovat praskání. Většina agentur omezuje použití okrajových kameniv ve směsných zásobách nebo vyžaduje dodatečné testování k ověření, že směs splňuje požadavky na odolnost.

Strategie opravy D-Crackingu

D-cracking je nevratné progresivní poškození — jakmile je iniciováno, bude se dále rozvíjet bez ohledu na ošetření. Strategie oprav se proto zaměřují na řízení progrese, obnovení funkce vozovky a prodloužení životnosti, nikoli na vyléčení základní degradace kameniva. Vhodná strategie opravy závisí na závažnosti a rozsahu poškození.

Nízká závažnost — Preventivní ošetření

Při Nízké závažnosti, kde jsou trhliny těsné a nedošlo ke ztrátě materiálu, je prioritou zpomalit pronikání vlhkosti do postižené zóny:

• Utěsnění trhlin — aplikace horkého nebo studeného těsnicího materiálu do D-trhlin k zabránění infiltraci vody
• Výměna těsnění spár — odstranění degradovaného těsnění spár a nahrazení vysoce kvalitními silikonovými nebo prefabrikovanými kompresními těsněními
• Povrchové těsnicí prostředky — aplikace penetračních těsnicích prostředků na bázi silanu nebo siloxanu na povrch vozovky ke snížení absorpce vlhkosti
• Zlepšení odvodnění — zajištění pozitivního odvodnění a eliminace stojaté vody

Tato ošetření nezastavují D-cracking, ale mohou prodloužit dobu, než poškození dosáhne Střední závažnosti, o 5 až 10 let. FAA Advisory Circular 150/5380-6C doporučuje utěsňování trhlin a spár jako údržbové činnosti pro vozovky s poškozením Nízké závažnosti.

Střední závažnost — Opravy do částečné hloubky

Při Střední závažnosti, kde jsou přítomny uvolněné fragmenty, ale degradace je omezena na horní část desky, je standardním ošetřením oprava do částečné hloubky (PDR). Průvodce FHWA pro opravy do částečné hloubky definuje PDR jako “odstranění oblasti degradovaného betonu, která je omezena na horní třetinu tloušťky desky, a její nahrazení vhodným opravným materiálem.”

Proces opravy do částečné hloubky pro D-cracking:

1. Vymezení hranic — označení degradované oblasti (zasahující alespoň 75 mm za viditelné poškození)
2. Odstranění — použití lehkých sbíjecích kladiv nebo frézovacího zařízení k odstranění degradovaného betonu do hloubky 50 až 100 mm (typicky jedna třetina tloušťky desky)
3. Čištění — odstranění nečistot a uvolněného materiálu; očištění obnaženého kameniva a výztuže
4. Spojovací prostředek — aplikace epoxidového nebo cementového spojovacího prostředku na připravený povrch
5. Uložení — instalace rychletuhnoucího betonového záplatovacího materiálu s nízkým smrštěním a odpovídajícími tepelnými vlastnostmi
6. Ošetřování — udržování odpovídajících vlhkostních a teplotních podmínek pro rozvoj pevnosti
7. Obnova spár — řezání nových linií spár nad stávajícími spárami a instalace těsnění

Klíčem k úspěšné PDR pro D-cracking je odstranění veškerého degradovaného betonu v rámci hranic opravy. Pokud kamenivo pod hloubkou opravy již degraduje, poškození se znovu objeví na hranici záplaty během několika let.

Vysoká závažnost — Výměna desky v plné hloubce

Při Vysoké závažnosti, kde došlo k významné ztrátě materiálu a konstrukční integrita desky je narušena, je doporučeným ošetřením výměna desky v plné hloubce. Průvodce FHWA pro opravy v plné hloubce klasifikuje D-cracking jako důvod pro opravu v plné hloubce, když dosáhne Střední nebo Vysoké závažnosti.

Oprava v plné hloubce zahrnuje:

1. Odstranění desky — řezání hranic desky pilou a odstranění celé tloušťky desky
2. Příprava podkladu — kontrola a oprava podkladní vrstvy; výměna, pokud je kontaminovaná nebo oslabená
3. Odvodnění podloží — instalace okrajových drenáží, pokud již nejsou přítomny
4. Obnova přenosu zatížení — instalace spojovacích trnů v příčných spárách pro obnovení přenosu zatížení
5. Ukládka betonu — uložení nového betonu s odolným kamenivem, správným provzdušněním a nízkým w/cm
6. Ošetřování a řezání spár — zajištění správného ošetřování a řezání spár ve správném čase a rozestupech

Výměna v plné hloubce je nákladná, ale poskytuje trvalé řešení pro postiženou desku za předpokladu, že náhradní beton obsahuje mrazuvzdorné kamenivo. Několik sousedních desek s D-crackingem může být vyměněno jako skupina pro minimalizaci řezaných hranic a zlepšení kvality jízdy.

Frézování a převrstvení

Některé agentury použily strategie frézování a převrstvení pro vozovky s rozsáhlým D-crackingem. Degradovaná povrchová vrstva je vyfrézována do hloubky 50 až 100 mm, čímž se odstraní nejhorší beton postižený D-crackingem, a je položena nová betonová nebo asfaltová převrstvení. Tento přístup se typicky používá, když D-cracking postihuje vysoké procento desek a individuální opravy nejsou nákladově efektivní.

Meze oprav

Je důležité si uvědomit, že oprava D-crackingu nezastaví základní degradační mechanismus v přilehlých oblastech. Mrazu náchylné kamenivo v celé vozovce zůstává náchylné a opravené oblasti se časem budou dále degradovat, jak sousední částice kameniva pokračují v degradaci. Úspěšný program správy vozovek pro D-cracking zahrnuje:

• Pravidelné monitorování prostřednictvím PCI průzkumů každé 3 až 5 let
• Včasnou intervenci při Nízké závažnosti ke zpomalení progrese
• Rozpočtové plánování pro rostoucí potřeby oprav v čase
• Analýzu nákladů životního cyklu pro stanovení optimálního načasování pro hlavní rehabilitaci nebo rekonstrukci

Pro letištní vozovky poskytují FAA Advisory Circulars regulační rámec pro určení, kdy jsou opravy nutné na základě hodnot PCI, závažnosti poškození a provozních požadavků. Vozovky s rozsáhlým D-crackingem Vysoké závažnosti, který vytváří nebezpečí FOD nebo narušuje konstrukční kapacitu, mohou vyžadovat urychlenou rehabilitaci bez ohledu na plánovaný harmonogram údržby.
