Falling Weight Deflectometer (FWD) je nedestruktivní zařízení pro testování vozovek, které spouští známé impulsní zatížení na zatěžovací desku a měří povrchové průhyby na více místech pomocí senzorů. Slouží k hodnocení konstrukční kapacity, zpětnému výpočtu modulů vrstev a posouzení zbytkové životnosti vozovek na dálnicích a letištích.
Falling Weight Deflectometer (FWD) je primární nedestruktivní testovací (NDT) zařízení používané celosvětově pro konstrukční hodnocení vozovkových souvrství. Funguje na principu aplikace kontrolovaného impulsního zatížení – hmotnost je spouštěna z předem stanovené výšky na kruhovou segmentovanou zatěžovací desku umístěnou na povrchu vozovky – a měření výsledných vertikálních povrchových průhybů. FWD simuluje dynamický účinek jedoucího kola vozidla, aniž by došlo k poškození vozovky, což umožňuje rychlé, opakovatelné a nákladově efektivní konstrukční hodnocení na síťové i projektové úrovni.
Základním principem testování FWD je mechanika impulsního zatížení. Závaží (hmotnost) je zvednuto elektrohydraulickým nebo mechanickým systémem do stanovené výšky a uvolněno. Při dopadu na zatěžovací desku kinetická energie padající hmoty generuje silový impuls, který se tvarem a délkou velmi blíží účinku jedoucího kola – typicky haversinový puls trvající 25 až 30 milisekund. Špičková síla je určena výškou pádu a hmotností; moderní systémy FWD dokáží aplikovat zatížení v rozsahu od 4 kN do 150 kN (přibližně 900 až 33 700 lbf). Zatěžovací deska, typicky o průměru 300 mm (11,8 palce), je segmentována do čtyř částí spojených otočným mechanismem, což umožňuje desce přizpůsobit se nerovnému nebo vyjetému povrchu vozovky pro rovnoměrné rozložení zatížení.
Reakce vozovky na impulsní zatížení se šíří konstrukcí vozovky jako napěťové vlny a vytváří miskovinu průhybu – trojrozměrnou miskovitou deformaci povrchu vozovky se středem v místě aplikace zatížení. Tvar a velikost této miskoviny průhybu jsou funkcí velikosti aplikovaného zatížení, tuhosti a tloušťky každé vrstvy vozovky a únosnosti podloží. Tuhá konstrukce vozovky (silné betonové desky nebo vysoce modulový asfalt na pevném podkladu a podloží) vytváří mělkou, širokou miskovinu průhybu s malým maximálním průhybem. Slabá konstrukce vozovky vytváří hlubokou, úzkou miskovinu průhybu s velkým maximálním průhybem a ostrým zakřivením v blízkosti středu zatížení.

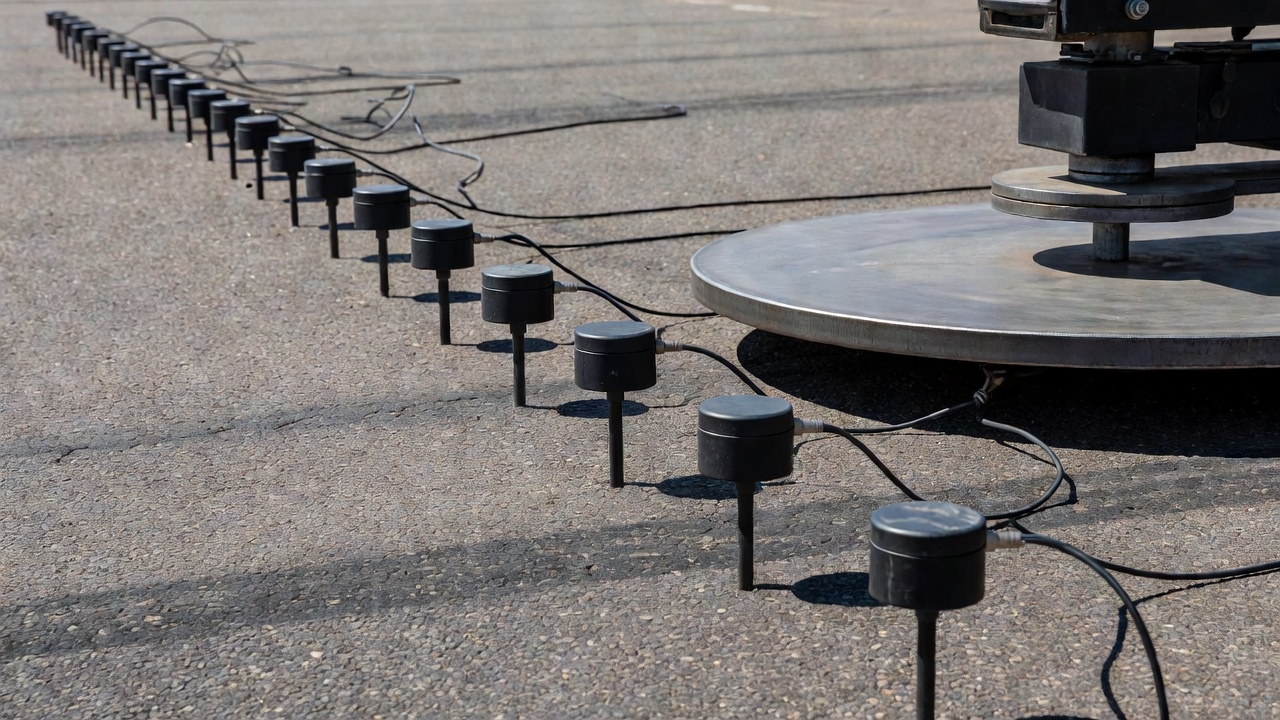

Snímače průhybu – typicky vysoce přesné snímače rychlosti zvané geofony – jsou uspořádány v lineárním poli podél přívěsu FWD, přičemž jeden snímač je umístěn ve středu zatěžovací desky (měří D0, maximální průhyb) a další snímače jsou rozmístěny ve standardních radiálních odstupech. Typická konfigurace FWD zahrnuje 7 až 9 snímačů umístěných ve vzdálenostech 0, 200, 300, 450, 600, 900, 1200, 1500 a 1800 mm (0, 8, 12, 18, 24, 36, 48, 60 a 72 palců) od středu zatížení, v závislosti na konkrétním modelu a testovacím protokolu. Některé pokročilé systémy mohou pro výzkumné aplikace nebo specializované testování pojmout až 15 snímačů. Geofony měří rychlost povrchu vozovky během události průhybu a palubní počítač integruje signál rychlosti pro výpočet špičkových hodnot průhybu v mikrometrech nebo mils (tisícinách palce).
Kompletní systém FWD se skládá z několika integrovaných součástí: rám na přívěsu nebo na vozidle obsahující pádový mechanismus a snímače; elektrohydraulický zvedací systém pro zvedání hmotnosti; siloměr umístěný mezi padající hmotností a zatěžovací deskou pro přesné měření síly; pole geofonů s elektronikou pro úpravu signálu; palubní počítač s programem pro sběr dat a řízení kvality v reálném čase; teplotní snímače vzduchu a povrchu vozovky; měřič ujeté vzdálenosti (DMI) pro sledování polohy testu; a volitelné vybavení, jako jsou GPS přijímače pro prostorové referencování, videokamery pro dokumentaci místa testu a Ground Penetrating Radar (GPR) pro současné měření tloušťky vozovky. Systém je navržen pro obsluhu jednou osobou, přičemž operátor zůstává v tažném vozidle, řídí testy prostřednictvím počítačového rozhraní a sleduje polohu zatěžovací desky pomocí přenosu z videokamery.

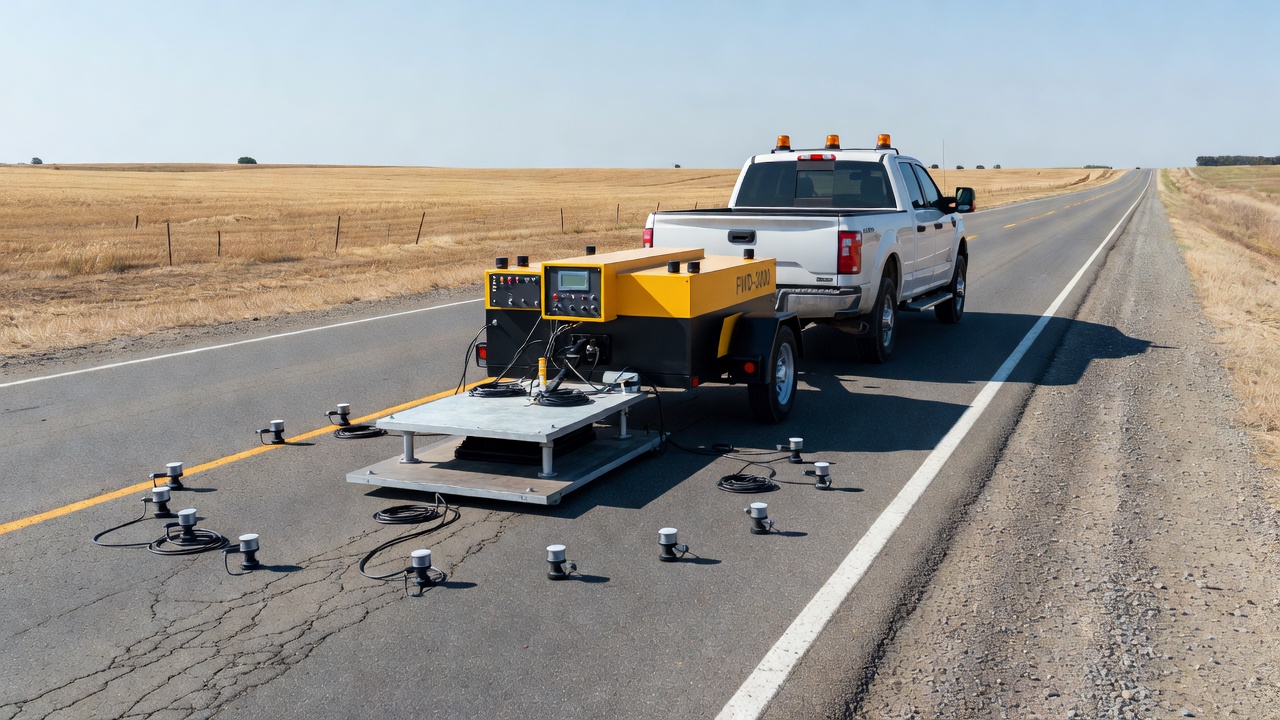

Existují dvě základní konfigurace zařízení: FWD na přívěsu, který je tažen za vozidlem a na každém testovacím místě spouštěn na povrch vozovky, a FWD na vozidle (také označovaný jako deflektograf), který je integrován do podvozku těžkého vozidla. Konfigurace na přívěsu je běžnější, nabízí flexibilitu, nižší pořizovací náklady a snadnou přepravu mezi projekty. Konfigurace na vozidle poskytuje vyšší produktivitu testování, lepší mobilitu v hustém provozu a vyšší komfort pro operátora při rozsáhlých síťových průzkumech. Například PennDOT Bureau of Project Delivery provozuje jednotky Dynatest Model 8000 FWD – jednohmotnostní systémy schopné testovat s hmotnostmi mezi 1 500 a 27 000 librami (6,7 kN až 120 kN) – přičemž testování probíhá od března do listopadu, kdy teploty přesahují 40 °F a podloží není zamrzlé.
Předním výrobcem zařízení FWD je Dynatest (Dánsko), jehož systémy jsou považovány za průmyslový standard, jsou v souladu s ASTM D4694-09 a používají se ve více než 100 zemích. Mezi další výrobce patří Carl Bro/JTM (nyní součást Dynatest), KUAB (Švédsko) a Pavement Testing Services (Austrálie). Systémy FWD Dynatest se vyznačují rozsahem špičkového zatížení přibližně 4 až 120 kN (standardní) nebo až 150 kN (rozšířený), produktivitou testování až 60 testovacích bodů za hodinu s typickou čtyřpádovou sekvencí a souladem s korelačními studiemi TRL (UK) a CROW (Nizozemsko).
Kalibrace je pro kvalitu měření FWD zásadní. Norma AASHTO R32-11 definuje standardní postup pro kalibraci siloměru a snímačů průhybu. Vyžaduje se každoroční referenční kalibrace v akreditovaném kalibračním středisku FWD spolu s měsíčními relativními kalibracemi (nebo před a po každém větším průzkumu) pro ověření konzistence snímačů. Kalibrační postupy zahrnují umístění snímačů na tuhý povrch, aplikaci známého zatížení a ověření, že každý snímač poskytuje výstupy v přijatelné toleranci. Je třeba zohlednit vliv teploty na citlivost geofonů a moderní software FWD zahrnuje automatické monitorování siloměru, geofonů a variability dat v reálném čase pro zajištění kvality shromážděných dat.
Miskovina průhybu zachycená snímači FWD obsahuje množství informací o konstrukčním stavu vozovky. Během desetiletí výzkumu v oblasti stavby vozovek byla vyvinuta řada parametrů miskoviny průhybu pro extrakci vlastností jednotlivých vrstev vozovky přímo z naměřené miskoviny, aniž by bylo nutné provádět úplný zpětný výpočet. Tyto parametry, souhrnně popsané Horakem (1987), se zaměřují na čtyři odlišné zóny miskoviny průhybu: maximální průhyb pod středem zatížení (celková odezva vozovky), sklon nebo křivost v blízkém poli (tuhost horní vrstvy), rozdíly průhybů ve středním poli (stav podkladní a podkladové vrstvy) a průhyby ve vzdáleném poli (tuhost podloží).
Maximální průhyb (D0) je průhyb měřený přímo ve středu zatěžovací desky. Představuje celkovou konstrukční odezvu celého vozovkového souvrství – všech vrstev a podloží. Přestože je D0 používán jako primární vstup pro empirické postupy návrhu zesílení již od dob Benkelmanova nosníku, nedokáže rozlišit příspěvky jednotlivých vrstev. Vysoká hodnota D0 může indikovat slabé podloží, tenké vrstvy vozovky nebo degradované zpevněné vrstvy.
Index povrchové křivosti (SCI) je definován jako D0 minus D300, kde D300 je průhyb ve vzdálenosti 300 mm (12 palců) od středu zatížení. Tento parametr odráží relativní tuhost horních vrstev vozovky – asfaltového betonu nebo cementobetonového krytu. Vysoká hodnota SCI (velký rozdíl průhybů mezi D0 a D300) indikuje slabou nebo degradovanou krycí vrstvu, zatímco nízké hodnoty SCI naznačují tuhé, neporušené zpevněné vrstvy. SCI přímo koreluje s modulem asfaltové vrstvy a používá se jako screeningový nástroj pro identifikaci úseků vyžadujících další šetření.
Index poškození podkladu (BDI) odpovídá D300 minus D600 a odráží stav podkladní a podkladové vrstvy. Index křivosti podkladu (BCI) odpovídá D600 minus D900 a poskytuje informaci o spodních vrstvách vozovky a povrchové zóně podloží. Parametr plochy integruje tvar miskoviny průhybu přes první tři stopy od středu zatížení a poskytuje jedinou hodnotu charakterizující celkovou křivost miskoviny. Tvarové faktory F1 (D0-D2)/D1 a F2 (D1-D3)/D2 se používají k charakterizaci stupně zakřivení miskoviny.
Průhyby měřené snímači ve vzdáleném poli – typicky ve vzdálenostech 900 mm (36 palců), 1200 mm (48 palců) a 1500 mm (60 palců) – se používají k odhadu resilientního modulu podloží (MR). Vzhledem k tomu, že se napěťový bulbus z aplikovaného zatížení šíří do hloubky, jsou průhyby ve vzdáleném poli převážně ovlivněny podložím, s minimálním příspěvkem nadložních vrstev vozovky. Příručka AASHTO 1986 poskytuje regresní rovnice pro odhad modulu podloží. Například ESG = 0,00803 × (P/D3), kde D3 je průhyb ve vzdálenosti 3 stop (914 mm) od středu zatížení a P je aplikované zatížení. Podobně rovnice MR = P × (1 - μ²) / (π × Dr × r) ze studie NCHRP od Dartera a kol. (1991) poskytuje teoreticky zdůvodněný přístup zahrnující vliv Poissonova poměru, což se pro Poissonův poměr 0,40 redukuje na MR = 0,00743 × (P/D3).
Plocha pod miskovinou průhybu, definovaná jako A = 4D0 + 6D0,67 + 8D1 + 12D2 + 6D3 (s pozicemi snímačů ve stopách), poskytuje komplexní tvarový faktor, který koreluje s celkovým konstrukčním číslem vozovky. Jihoafričtí výzkumníci vyvinuli korelace propojující průhyb ve vzdáleném poli na 2000 mm (78,7 palce) s modulem podloží: log10 ESG = 9,727 - 0,989 × log10 δ2000, kde δ2000 je průhyb v mikrometrech ve vzdálenosti 2000 mm od zatížení.
Zpětný výpočet je analytický proces určování elastických modulů vrstev vozovky z naměřených dat miskoviny průhybu. Proces funguje inverzně k přímé analýze vozovky: zatímco přímá analýza vypočítává průhyby ze známých vlastností vrstev a zatížení, zpětný výpočet začíná naměřenými průhyby a odvozuje moduly vrstev, které by tyto průhyby vyvolaly. Toho je dosaženo iterativními výpočetními metodami s využitím teorie vrstevnatého pružného prostředí (LET) nebo analýzy konečných prvků (FEA).
Proces zpětného výpočtu začíná počátečním odhadem modulů vrstev a tlouštěk pro každou vrstvu vozovky – typicky kryt, podklad, podkladová vrstva a podloží. Analytik zadá tyto počáteční hodnoty spolu s naměřenou velikostí zatížení a geometrií snímačů do softwaru pro zpětný výpočet. Software vypočítá teoretické průhyby na každém místě snímače pomocí teorie vrstevnatého pružného prostředí a porovná je s naměřenými průhyby. Rozdíl mezi vypočtenými a naměřenými průhyby je kvantifikován střední kvadratickou chybou (RMS) mezi naměřenou a vypočtenou miskovinou průhybu. Software pak iterativně upravuje moduly vrstev (typicky pomocí modifikované Newton-Raphsonovy metody nebo optimalizace genetickým algoritmem) tak, aby minimalizoval RMS chybu. Proces pokračuje, dokud RMS chyba neklesne pod uživatelem definovanou prahovou hodnotu, typicky 1 % až 3 %, a moduly nekonvergují ke stabilním hodnotám.
Mezi běžné softwarové balíky pro zpětný výpočet patří ELMOD (Evaluation of Layer Moduli and Overlay Design) od společnosti Dynatest, DARWin od AASHTO, EVERCALC od Washington State DOT, MODCOMP od Cornell University, BACKGA (založený na genetickém algoritmu) a MODULUS od Texas Transportation Institute. ELMOD, vyvinutý společností Dynatest a dostupný výhradně pro jejich zařízení FWD, provádí zpětný výpočet za méně než jednu sekundu na jednu sekvenci pádů a zahrnuje moduly pro sezónně upravené moduly, výpočet zbytkové životnosti, návrh zesílení a analýzu nákladů za celý životní cyklus.
Kritické vstupy požadované pro přesný zpětný výpočet zahrnují: tloušťky vrstev (typicky získané ze stavební dokumentace, jádrového vrtání nebo Ground Penetrating Radar), velikost aplikovaného zatížení, naměřené průhyby na všech pozicích snímačů, Poissonův poměr pro každou vrstvu (typicky předpokládaný 0,35 pro asfalt, 0,20 pro beton, 0,40 pro nestmelený podklad a 0,45 pro podloží) a konfiguraci vrstev (počet vrstev a zda je podloží polonekonečné nebo má tuhou hranici v hloubce). Tloušťka každé vrstvy musí být známa nebo odhadnuta, protože problém zpětného výpočtu je matematicky nedourčený – různé kombinace modulu a tloušťky mohou produkovat podobné miskoviny průhybu.
Problém jednoznačnosti – skutečnost, že různé kombinace modulů vrstev mohou produkovat téměř identické miskoviny průhybu – vyžaduje pečlivou interpretaci výsledků zpětného výpočtu. Pro zlepšení spolehlivosti by měli praktici: omezit moduly na realistické rozsahy na základě typu materiálu; používat nezávislá měření tloušťky (GPR nebo jádrové vrtání); validovat výsledky se známým chováním vozovky; a provádět analýzy citlivosti pro posouzení vlivu vstupních variací. Program LTPP při FHWA vyvinul rozsáhlé směrnice pro standardizované postupy zpětného výpočtu, aby byla zajištěna konzistence napříč různými agenturami a softwarovými platformami.
Pro flexibilní vozovky zpětný výpočet typicky řeší modul asfaltového betonu krytu, modul nestmeleného podkladu a resilientní modul podloží. Efektivní konstrukční číslo (SN_eff) lze poté vypočítat ze zpětně vypočtených modulů pomocí rovnic AASHTO, což poskytuje přímé srovnání s požadovaným konstrukčním číslem pro budoucí dopravu. Pro tuhé vozovky zpětný výpočet řeší modul pevnosti betonu v tahu za ohybu, modul reakce podloží (k-hodnota) a účinnost přenosu zatížení ve spárách.
U tuhých (betonových) vozovek je účinnost přenosu zatížení (LTE) v příčných spárách a trhlinách kritickým parametrem výkonnosti, který lze testováním FWD přímo kvantifikovat. Přenos zatížení je mechanismus, kterým je zatížení aplikované na jednu betonovou desku částečně přenášeno na sousední desku přes spáru nebo trhlinu, čímž se snižuje průhyb a napětí v zatížené desce. Primárními mechanismy přenosu zatížení u spárovaných betonových vozovek jsou mechanické zaklínění kameniva (mechanické propojení rozlámaných částic kameniva na rozhraní spáry) a spojovací tyče (dowely) (ocelové tyče umístěné přes spáry pro přenos smykového zatížení).
Test FWD pro měření LTE zahrnuje umístění zatěžovací desky přibližně 150 mm (6 palců) od spáry na nájezdové (zatížené) desce, přičemž snímače průhybu jsou umístěny na obou stranách spáry. Test se obvykle provádí se zatížením 40 kN (9 000 lbf) pro dálniční vozovky. LTE se vypočítá jako: LTE = (D_nezatížená / D_zatížená) × 100 %, kde D_zatížená je průhyb na snímači na okraji spáry zatížené desky a D_nezatížená je průhyb na snímači na opačné straně spáry na sousední desce.
Prahové hodnoty pro interpretaci LTE jsou v praxi správy vozovek dobře zavedeny. Hodnoty nad 80 % indikují vynikající přenos zatížení, což naznačuje kvalitní mechanické zaklínění kameniva nebo správně fungující spojovací tyče. Hodnoty mezi 60 % a 80 % indikují mírný přenos zatížení, který vyžaduje monitorování a případně opatření, pokud trend vykazuje zhoršení. Hodnoty pod 60 % indikují špatný přenos zatížení, což naznačuje ztrátu mechanického zaklínění kameniva, degradaci spojovacích tyčí nebo pokles desek, a vyžaduje opravu, jako je dodatečná instalace spojovacích tyčí nebo stabilizace desky. Pro letištní vozovky stanovuje FAA přísnější prahové hodnoty LTE vzhledem k vyšším důsledkům selhání spáry při těžkém zatížení letadly.
Detekce dutin pod betonovými deskami se provádí současně s testováním LTE. FWD spouští několik zatížení na stejném testovacím místě – typicky 40 kN, 53 kN a 71 kN (9 000, 12 000 a 16 000 lbf) – a vynáší naměřený průhyb proti aplikovanému zatížení. Pokud pod deskou existují podpovrchové dutiny, musí deska nejprve stlačit dutý prostor, než dojde k deformaci podloží, což vytváří nelineární vztah mezi průhybem a zatížením. Průsečík spojnice trendu s osou y představuje průhyb při nulovém zatížení (D0). Hodnota D0 větší než 0,003 palce (3 mils, přibližně 75 mikrometrů) indikuje pravděpodobnou přítomnost dutin pod deskou. Detekce dutin je zásadní pro plánování stabilizace desek (injektáž) a prevenci praskání a poklesů desek.
Data průhybu z FWD lze použít k odhadu zbytkové konstrukční životnosti vozovky – počtu let nebo aplikací dopravního zatížení, než bude vozovka vyžadovat zásadní opravu. Tento odhad používá buď empirické, nebo mechanisticko-empirické metody, v závislosti na dostupných datech a analytickém softwaru.
Empirický přístup metodou AASHTO převádí zpětně vypočtené moduly vrstev na efektivní konstrukční číslo (SN_eff) pro flexibilní vozovky nebo efektivní tloušťku desky pro tuhé vozovky. SN_eff je porovnán s konstrukčním číslem požadovaným pro očekávanou budoucí dopravu (SN_req) a zbytková životnost je vyjádřena jako poměr. Pro flexibilní vozovky se faktor zbytkové životnosti (RLF) vypočítá pomocí: RLF = (SN_eff / SN_req)^n, kde n je empirický exponent typicky v rozsahu 2,5 až 4,0 v závislosti na konečné úrovni provozuschopnosti. Zbývající počet ekvivalentních zatížení nápravami (ESAL), který vozovka unese, je: N_zbývající = N_počáteční × RLF, kde N_počáteční je dopravní zatížení, na které bylo konstrukční číslo původně navrženo.
Mechanisticko-empirický přístup používá zpětně vypočtené moduly vrstev k výpočtu kritických odezev vozovky – horizontálního tahového přetvoření na spodní straně asfaltové vrstvy (pro únavové trhliny) a vertikálního tlakového přetvoření na povrchu podloží (pro trvalou deformaci / vyjíždění kolejí). Tato vypočtená přetvoření jsou dosazena do přenosových funkcí (kalibrovaných modelů porušení) pro predikci počtu opakování zatížení do porušení. Tento přístup používají AASHTO Mechanistic-Empirical Pavement Design Guide (MEPDG) a program FAARFIELD od FAA. Zbytková životnost je vyjádřena jako 1 - (N_aplikované / N_porušení) × 100 %, kde N_aplikované je již aplikované dopravní zatížení a N_porušení je predikované dopravní zatížení do porušení.
Sezónní vlivy významně ovlivňují odhady zbytkové životnosti. Modul podloží se výrazně mění mezi jarním táním (nejnižší modul, nejvyšší zranitelnost), létem (střední) a zimou (nejvyšší modul při zamrznutí). Testování FWD prováděné během období jarního tání – kdy je podloží nejslabší – poskytuje nejkonzervativnější (nejkratší) odhad zbytkové životnosti. Program LTPP při FHWA doporučuje testování minimálně na jaře a na podzim pro zachycení sezónních změn. Software ELMOD zahrnuje moduly pro sezónní úpravu, které normalizují moduly na standardní podmínky pro konzistentní celoroční hodnocení.
Integrace konstrukčních dat z FWD s daty z průzkumu indexu stavu vozovky (PCI) poskytuje nejkomplexnější hodnocení stavu vozovky. Zatímco PCI zachycuje povrchové poruchy ovlivňující kvalitu jízdy a okamžité potřeby údržby, data z FWD odhalují konstrukční nedostatky, které vizuální inspekce nedokáže odhalit – oslabení podloží, degradaci podkladu a delaminaci vrstev. Výzkum Gkyrtise a kol. (2021) prokázal, že integrace deflektometrických dat z FWD s daty o nerovnosti z Road Surface Profiler (RSP) a daty o tloušťce z Ground Penetrating Radar (GPR) poskytuje holistické hodnocení, kterého žádná z metod nemůže dosáhnout samostatně. Vozovka s dobrým povrchovým stavem (vysoké PCI), ale nízkou konstrukční kapacitou (nízké zpětně vypočtené moduly) vyžaduje jinou opravu než vozovka se špatným povrchovým stavem, ale dostatečnou konstrukcí.

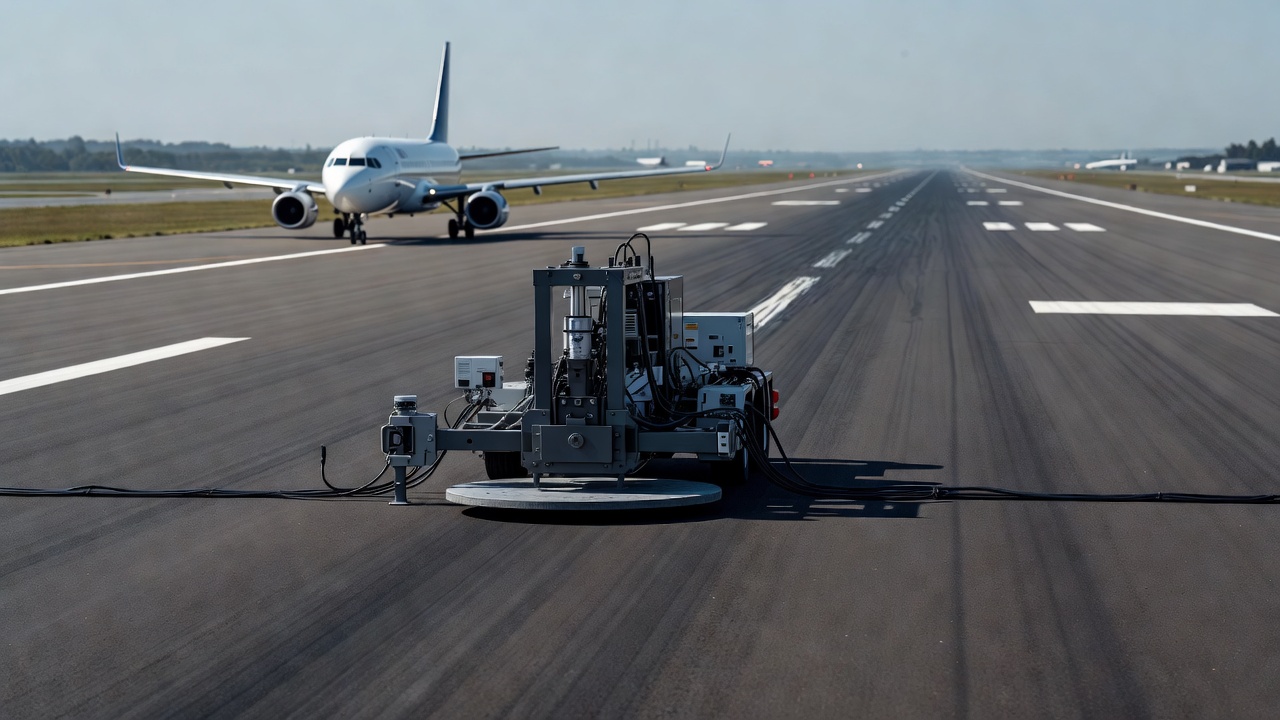

Heavy Weight Deflectometer (HWD) je varianta FWD speciálně navržená pro konstrukční hodnocení letištních vozovek. Vyvinutý společností Dynatest jako první komerčně dostupný HWD sdílí stejné provozní principy jako standardní FWD, ale aplikuje výrazně vyšší zatížení – v rozsahu od 30 kN do 320 kN (přibližně 6 700 až 72 000 lbf) – pro simulaci zatížení kol největších dopravních letadel, včetně Boeing 777, Boeing 747, Airbus A340 a Airbus A380. Zatěžovací deska HWD má typicky průměr 300 mm nebo 450 mm, v závislosti na testovacím protokolu a simulované konfiguraci podvozku.
Konstrukční hodnocení letištních vozovek pomocí HWD je řízeno normami Mezinárodní organizace pro civilní letectví (ICAO) a Federálního úřadu pro letectví (FAA) . ICAO Annex 14 stanovuje rámec pro vykazování pevnosti letištních vozovek, zatímco poradní oběžníky FAA poskytují podrobné technické pokyny. HWD je primární NDT zařízení používané pro stanovení klasifikace vozovky (PCR) v rámci nového systému ACR/PCR (Aircraft Classification Rating / Pavement Classification Rating), který v listopadu 2024 nahradil původní systém ACN/PCN.
Systém ACR/PCR, schválený ICAO v roce 2019 a povinný pro všechny členské státy ICAO od září 2024, představuje zásadní změnu ve způsobu vykazování pevnosti letištních vozovek. Na rozdíl od předchozího systému ACN/PCN – který byl založen na empirických CBR postupech z roku 1983 a používal ekvivalence k jednoduchým kolům – používá systém ACR/PCR kritické přetvoření jako indikátor poškození, vypočtené pomocí analýzy vrstevnatého pružného prostředí. To zajišťuje konzistenci mezi modely návrhu vozovek (FAARFIELD) a modely hodnocení pevnosti vozovek, čímž odstraňuje paradox, kdy vozovka navržená pro konkrétní letadlo mohla obdržet PCN, které omezovalo provoz právě tohoto letadla. HWD poskytuje data o průhybu potřebná pro výpočet PCR pomocí mechanisticko-empirického rámce, včetně zpětně vypočtených modulů vrstev a vypočtených kritických přetvoření na spodní straně zpevněných vrstev a na povrchu podloží.
HWD umožňuje provozovatelům letišť provádět průzkumy únosnosti pro vozovky drah, pojezdových drah a odbavovacích ploch v souladu s požadavky FAA. Výstup zahrnuje moduly vrstev, které přímo vstupují do návrhového programu FAARFIELD, odhady zbytkové konstrukční životnosti v podobě ekvivalentních ročních odletů kritického návrhového letadla a identifikaci nejslabší vrstvy v konstrukci vozovky pro cílenou opravu. Testování HWD se také používá pro zajištění kvality nové výstavby letištních vozovek, ověřujíc, že skutečná konstrukční kapacita odpovídá návrhovým specifikacím před uvedením vozovky do provozu.
Software ELMOD od Dynatest zahrnuje vyhrazený modul ACR/PCR, který vypočítává jak novou klasifikaci ACR/PCR, tak tradiční hodnoty ACN/PCN pro přechodná období. Modul provádí plnou mechanistickou analýzu pomocí postupů vrstevnatého pružného prostředí specifikovaných ICAO, vypočítává odezvu vozovky jako horizontální přetvoření na spodní straně zpevněných vrstev a vertikální přetvoření na povrchu podloží a porovnává je s kritérii dovoleného přetvoření pro specifikovaný počet pojezdů.
Implementace testování FWD pro správu vozovek na síťové úrovni vyžaduje pečlivé zvážení frekvence testování, hustoty prostorového vzorkování a sezónního načasování. Cílem síťových průzkumů FWD je získat reprezentativní konstrukční data napříč celou sítí vozovek, aniž by bylo nutné testovat každý úsek na každém místě, a vyvážit tak kvalitu dat s náklady na průzkum a narušením dopravy.
Prostorové vzorkování pro síťové průzkumy FWD obvykle používá stratifikovaný náhodný výběr. Výzkum FHWA provedený ministerstvem dopravy Kansasu (KDOT) doporučil testovat přibližně 20 % délky sítě pro konstrukční hodnocení na síťové úrovni, což představuje přibližně 750 pruhových mil testování FWD ročně pro typickou státní dálniční síť. Intervaly testování 160 m až 320 m (0,1 až 0,2 míle) na pruh jsou standardní pro síťové průzkumy, přičemž hodnocení na projektové úrovni používají intervaly 15 m až 30 m pro podrobnou analýzu konkrétních úseků. Požadovaný rozestup testů závisí na variabilitě konstrukce vozovky a požadované úrovni spolehlivosti konstrukčního hodnocení.
Časová frekvence – jak často by měl být každý úsek vozovky znovu testován – závisí na typu vozovky, úrovni dopravního zatížení, stáří a historických trendech výkonnosti. Typická doporučení volají po testování FWD každé 3 až 5 let pro monitorování na síťové úrovni, s častějším testováním (každé 1 až 2 roky) pro trasy s vysokým provozem a vozovky blížící se své návrhové životnosti. V prvním roce nového programu se doporučuje sezónní testování vícekrát ročně (jaro, léto, podzim) pro stanovení výchozích hodnot sezónních změn modulů, poté lze testování omezit na jedno roční období s aplikací sezónních korekčních faktorů. Období jarního tání (březen až květen v severních klimatických podmínkách) je zvláště kritické pro flexibilní vozovky, protože v tomto období je modul podloží nejnižší a zranitelnost vozovky vůči poškození zatížením je největší.
Provozní aspekty významně ovlivňují plánování průzkumu FWD. Rychlost testování je typicky 2 až 5 km/h (1 až 3 mph) mezi testovacími body, přičemž každý test vyžaduje 20 až 30 sekund pro umístění, spuštění závaží a záznam. Při 60 testovacích bodech za hodinu se čtyřpádovou sekvencí (jeden usazovací pád a tři záznamové pády) může typický síťový průzkum pokrýt 15 až 25 km (10 až 15 mil) denně, v závislosti na požadavcích na řízení dopravy a podmínkách přístupu na místo. Řízení dopravy – včetně uzavírek jízdních pruhů, stínících vozidel se směrovkami a proškolení pracovníků – je vyžadováno, protože FWD pracuje jako stacionární testovací zařízení, což činí noční testování nebo testování mimo špičku výhodným pro dálnice s vysokým provozem.
Správa dat pro síťové průzkumy FWD zahrnuje integraci s informačním systémem správy vozovek (PMS) dané agentury. Výsledky testů FWD – včetně D0, SCI, zpětně vypočtených modulů vrstev a odhadů zbytkové životnosti – jsou georeferencovány pomocí GPS souřadnic a propojeny s inventářem úseků vozovek v PMS. PMS používá tato konstrukční data společně s daty o stavu povrchu (PCI, IRI, hloubka kolejí) k určení optimálních strategií údržby a oprav, typicky prostřednictvím prioritního řazení úseků podle zbytkové životnosti, úrovně dopravního zatížení a kritičnosti.
Nejefektivnější programy hodnocení vozovek integrují konstrukční data z FWD s vizuálními prohlídkami (PCI) a měřením tlouštěk pomocí Ground Penetrating Radar (GPR), aby vytvořily komplexní porozumění stavu vozovky, kterého žádná z metod nemůže dosáhnout samostatně.
PCI průzkumy dokumentují typ, závažnost a hustotu povrchových poruch – trhliny, vyjíždění kolejí, odlupování, poklesy, rozpadání a další vady – podle standardizovaných protokolů (ASTM D5340 pro letiště, ASTM D6433 pro silnice). Zatímco PCI indikuje povrchový stav a funkční výkonnost, nedokáže posoudit konstrukční kapacitu. Vozovka může vykazovat nízké PCI (mnoho povrchových vad), ale dostatečnou konstrukční kapacitu vyžadující pouze povrchovou úpravu, nebo vysoké PCI (málo povrchových vad), ale kriticky nízkou konstrukční kapacitu vyžadující úplnou rekonstrukci. Integrace dat z FWD s daty PCI řeší tyto nejasnosti a umožňuje vytvoření matic pro výběr ošetření, které doporučují vhodnou strategii opravy na základě konstrukčního i funkčního stavu.
Například dopravní agentury běžně aplikují následující rozhodovací logiku: úseky s vysokým PCI (>70) a vysokou konstrukční kapacitou (zbytková životnost > 10 let) vyžadují pouze běžnou údržbu. Úseky s vysokým PCI, ale nízkou konstrukční kapacitou vyžadují konstrukční zesílení nebo rekonstrukci i přes dobrý vzhled povrchu. Úseky s nízkým PCI, ale vysokou konstrukční kapacitou jsou kandidáty na povrchové úpravy (frézování a pokládka, nátěrové vrstvy, tenké obrusné vrstvy) bez konstrukčního zesílení. Úseky s nízkým PCI a nízkou konstrukční kapacitou vyžadují zásadní opravu zahrnující konstrukční zesílení nebo úplnou rekonstrukci.
GPR poskytuje přesná měření tloušťky vrstev, která jsou nezbytná pro přesný zpětný výpočet. Problém zpětného výpočtu je matematicky špatně podmíněný – různé kombinace modulu vrstvy a tloušťky vrstvy mohou produkovat identické miskoviny průhybu. Bez přesných údajů o tloušťce mohou být výsledky zpětného výpočtu nejednoznačné a nespolehlivé. Systémy GPR pracující na frekvenci 1,0 GHz (vzduchem vypouštěná rohová anténa) mohou měřit tloušťky vrstev s přesností 5 % až 10 % při dálničních rychlostech, čímž odpadá potřeba rozsáhlých programů jádrového vrtání. V kombinaci s testováním FWD snižuje GPR potřebu jádrového vrtání o 80 % až 90 %, což výrazně snižuje náklady na projekt a zároveň poskytuje komplexnější konstrukční data než tradiční programy jádrového vrtání.
Integrace dat z FWD, GPR a PCI v rámci informačního systému správy vozovek (PMS) umožňuje analýzu nákladů za celý životní cyklus (LCCA), která optimalizuje načasování údržby a výběr ošetření. Výzkumy ukazují, že datově řízená správa vozovek využívající konstrukční data obvykle prodlužuje celkovou životnost sítě o 20 % až 30 % ve srovnání s rozhodováním založeným pouze na vizuální kontrole, přičemž maximalizuje efektivitu rozpočtu prostřednictvím aplikace vhodného ošetření v optimálním čase.
Testování FWD je upraveno souborem mezinárodních a národních norem, které zajišťují konzistenci, opakovatelnost a regulační přijatelnost měření průhybů po celém světě.
ASTM D4694-09 – Standardní zkušební metoda pro průhyby pomocí impulsního zatěžovacího zařízení padajícím závažím – definuje specifikace zařízení a zkušební postup pro měření FWD. Norma specifikuje průměr zatěžovací desky (300 mm), přípustnou dobu trvání zatěžovacího impulsu (20–40 milisekund), rozsah špičkové síly (minimum 6,7 kN pro běžné testování), požadavky na přesnost snímačů průhybu (±2 % údaje nebo ±2 mikrometry, podle toho, která hodnota je větší) a konfiguraci rozestupů snímačů. ASTM D4694 vyžaduje, aby byl siloměr kalibrován ročně a snímače průhybu kalibrovány v intervalech nepřesahujících 12 měsíců, s relativními kalibracemi prováděnými před a po každém větším průzkumu.
ASTM D4695-03 (znovu schváleno 2020) – Standardní průvodce pro obecná měření průhybů vozovek – poskytuje komplexní pokyny pro plánování, provádění a vykazování programů měření průhybů. Pokrývá výběr míst testování, vzory testování (v místě pojezdu kol versus mezi nimi), frekvenci testování, monitorování teploty, požadavky na záznam dat a formáty vykazování. Průvodce se zabývá protokoly testování jak pro flexibilní, tak pro tuhé vozovky a poskytuje doporučení pro aplikace měření průhybů, včetně konstrukčního hodnocení, hodnocení účinnosti spár, detekce dutin a návrhu zesílení.
ASTM D5858 – Průvodce pro výpočet in situ ekvivalentních elastických modulů materiálů vozovek – poskytuje standardizované postupy pro výpočet modulů vrstev z měření průhybů pomocí zpětného výpočtu. Průvodce se zabývá výběrem parametrů teorie vrstevnatého pružného prostředí, konvergenčními kritérii, omezeními modulů a validačními postupy. Zdůrazňuje důležitost nezávislých měření tloušťky vrstev a doporučuje uvádět rozsahy modulů namísto jednotlivých hodnot, aby odrážely přirozenou variabilitu a nejistotu ve výsledcích zpětného výpočtu.
AASHTO R32-11 – Standardní postup pro kalibraci siloměru a snímačů průhybu pro Falling Weight Deflectometer – stanovuje kalibrační protokol, který zajišťuje návaznost měření na národní standardy. Postup specifikuje každoroční referenční kalibraci v akreditovaném kalibračním středisku FWD, měsíční kontroly relativní kalibrace a požadavky na dokumentaci kalibrace. Kalibrační postup zahrnuje umístění všech snímačů v jedné linii na tuhý povrch a aplikaci známých zatížení, přičemž výstup každého snímače je porovnán s referenčním snímačem pro ověření konzistence v rozmezí ±2 %.
ICAO Annex 14 – Letiště, svazek I – stanovuje mezinárodní požadavky na hodnocení pevnosti letištních vozovek, včetně použití HWD pro stanovení PCR v rámci systému ACR/PCR. Normy specifikují intervaly testování, požadavky na analýzu dat a formáty vykazování pro konstrukční hodnocení letištních vozovek.
FAA Advisory Circular AC 150/5335-5D – Standardizovaná metoda vykazování pevnosti letištních vozovek — PCR – poskytuje podrobné pokyny pro provádění HWD a výpočet PCR pro letištní vozovky. AC odkazuje na použití analýzy vrstevnatého pružného prostředí dle postupů FAARFIELD a specifikuje výpočty ekvivalentních ročních odletů, protokoly charakterizace materiálů a požadavky na vykazování.
Falling Weight Deflectometer je zavedeným standardem pro nedestruktivní konstrukční hodnocení vozovkových souvrství, poskytující kvantitativní data o průhybech, která umožňují zpětný výpočet modulů vrstev, hodnocení účinnosti přenosu zatížení, detekci podpovrchových dutin a odhad zbytkové životnosti vozovky. Heavy Weight Deflectometer rozšiřuje tuto schopnost na letištní vozovky a podporuje klasifikační systém ICAO ACR/PCR zatíženími simulujícími největší dopravní letadla. Při integraci s Ground Penetrating Radar, vizuálními prohlídkami a informačními systémy správy vozovek umožňují data z FWD optimalizovaná, datově řízená rozhodnutí o údržbě a opravách vozovek, která prodlužují životnost sítě o 20 % až 30 % ve srovnání s přístupy založenými pouze na vizuální kontrole. Soulad s normami ASTM D4694, D4695, D5858 a AASHTO R32 zajišťuje konzistentní, opakovatelná a regulačně uznávaná měření po celém světě.
