Geogrid

Definice a historie

Geogrid je geosyntetický materiál sestávající z propojených paralelních sad tahových žeber s otvory dostatečné velikosti pro průnik okolní zeminy, kamene nebo jiného geotechnického materiálu. Na rozdíl od geotextilie, která je souvislou tkaninou používanou především k separaci a filtraci, je geogrid navržen speciálně pro vyztužení zeminy — dodává pevnost v tahu zemině, která sama o sobě není schopna tahovému namáhání odolávat. Otvory v geogridu se typicky pohybují v rozmezí 25 mm až 150 mm v závislosti na typu a výrobci a procento otevřené plochy obecně přesahuje 50 % celkového povrchu, což zajišťuje dostatečný prostor pro propojení s kamenivem.

Geogridy vynalezl Dr. Frank Brian Mercer, který si v 50. letech 20. století nechal patentovat proces Netlon pro extrudování roztaveného plastu do mřížek. Mercer rozpoznal potenciál pro stavební aplikace a v roce 1978 vyvinul převratný proces Tensar. Tento proces natahoval polymerovou mřížku, čímž došlo k uspořádání dlouhých molekulárních řetězců v žebrech a spojích, což dramaticky zvýšilo pevnost a odolnost. Výsledný materiál se stal známým jako Tensar geogrid. První polní zkouška proběhla v roce 1980 v dolu Newmarket Silkstone Colliery v Yorkshiru, kde uniaxiální geogrid vyztužoval odpadní horninu pro stabilizaci náspů a biaxiální geogrid stabilizoval kamenivo pod železnicí. Výkon překonal očekávání — během tří let nedošlo k žádnému znatelnému sedání, přestože každou hodinu projelo po železnici až 300 tun odpadu.

Tento vynález vynesl Mercerovi v roce 1984 cenu MacRobert Award od Královské akademie inženýrství. V roce 2013 byl Tensar geogrid označen za jeden z britských vynálezů 20. století po boku Univerzálního stroje Alana Turinga. Dnes se geogridy vyrábějí celosvětově mnoha společnostmi včetně Tensar, Strata, Maccaferri, HUESKER, TenCate a GSE, s aplikacemi zahrnujícími silnice, železnice, letiště, opěrné zdi, svahy, skládky a základy.

Materiály geogridů spadají do čtyř polymerových kategorií: HDPE (vysokohustotní polyethylen), který je standardem pro uniaxiální geogridy a nabízí vynikající dlouhodobou pevnost v tahu, UV odolnost a chemickou stabilitu; polypropylen (PP), standard pro biaxiální a triaxiální geogridy, poskytující dobrou pevnost, flexibilitu a nákladovou efektivitu; polyester (PET), používaný pro vysoce pevné tkané geogridy, nabízející nejvyšší pevnost v tahu na jednotku hmotnosti a vynikající odolnost proti creepu; a skleněná vlákna, potažená asfaltem pro vyztužení asfaltu v překryvech vozovek, poskytující velmi vysoký modul při nízkém přetvoření pro účinnou kontrolu trhlin.

Typy geogridů

Geogridy se dělí do tří hlavních typů podle geometrie otvorů a orientace pevnosti: uniaxiální, biaxiální a triaxiální. Čtvrtou kategorií jsou geogrid-geotextilní kompozity, které kombinují vyztužení s filtračně-separačními funkcemi pro náročné podmínky podloží.

Uniaxiální geogrid

Uniaxiální geogridy mají vysokou pevnost v tahu pouze v jednom směru — ve strojním směru (MD), který probíhá po délce role. Žebra jsou orientována podélně s minimálními příčnými žebry a polymerové molekuly jsou při výrobě uspořádány pomocí uniaxiálního natahovacího procesu. Tato orientace maximalizuje tahový modul a pevnost v primárním směru zatížení.

Uniaxiální geogridy jsou nejvhodnější pro mechanicky stabilizované zemní (MSE) konstrukce, segmentové blokové opěrné zdi a strmé vyztužené svahy, kde je primární směr zatížení předvídatelný a konzistentní. U opěrných zdí sahají horizontální vrstvy geogridu zpět do zadržovaného zemního masivu. Tlak zadržované zeminy vytváří v geogridu tah, kterému uniaxiální orientace odolává prostřednictvím tření a propojení se zeminou. Pevnosti v tahu u uniaxiálních geogridů mohou přesahovat 400 kN/m v jedné vrstvě, což umožňuje stavbu vyztužených zemních konstrukcí až do výšky 60 metrů.

Biaxiální geogrid

Biaxiální geogridy poskytují vyváženou pevnost v tahu ve dvou kolmých směrech — strojním směru (MD) a příčném směru (CMD). Otvory jsou typicky čtvercové nebo obdélníkové s žebry probíhajícími ortogonálně. Výroba zahrnuje děrování otvorů do desky z HDPE nebo polypropylenu a následné natažení desky v obou směrech postupně, což vede k vyváženým pevnostním vlastnostem.

Biaxiální geogridy dominují silničnímu stavitelství, protože dopravní zatížení vytváří napětí v několika směrech současně — podélně podél silnice, příčně napříč a v různých mezilehlých úhlech. Vyvážená pevnost v obou primárních směrech odpovídá skutečnému rozložení zatížení v konstrukci vozovky. Vyztužení podkladu vozovky biaxiálním geogridem typicky snižuje požadavky na tloušťku kameniva o 30 % až 50 % ve srovnání s nevyztuženými úseky, přičemž prodlužuje životnost vozovky 2 až 5krát v závislosti na podmínkách podloží.

Triaxiální geogrid

Triaxiální geogridy (prodávané jako TriAx společností Tensar) představují vylepšení nové generace oproti biaxiálním geogridům. Vyznačují se trojúhelníkovými otvory s žebry orientovanými ve třech rovnostranných směrech (s rozestupem 60°), které tvoří hexagonální vzor. Tato geometrie poskytuje zvýšenou tuhost v rovině — odpor proti deformaci v rovině geogridu — což zlepšuje přenos napětí z kameniva do geogridu při dopravním zatížení.

Triaxiální geogridy byly uvedeny na trh v roce 2007 a prošly rozsáhlým plnohodnotným testováním, včetně testů u US Army Corps of Engineers a University of Nottingham. Geometrie trojúhelníkových otvorů poskytuje lepší uzavření kameniva ve všech směrech ve srovnání s biaxiálními mřížkami, což je zvláště výhodné pro nesoudržné vrstvy kameniva, kde je pohyb částic pod zatížením primárním mechanismem selhání. Triaxiální geogridy byly kalibrovány v rámci běžných metodik návrhu vozovek pro zpevněné i nezpevněné aplikace.

Geogrid-geotextilní kompozity

Tyto kompozity se skládají z vrstvy geogridu tepelně nebo ultrazvukově spojené s geotextilní tkaninou. Kombinace poskytuje vyztužení z geogridu a filtraci/separaci z geotextilie v jediném produktu. Jsou ideální pro velmi měkké podmínky podloží, kde je třeba zabránit migraci jemných částic z podloží do podkladní vrstvy kameniva a kde musí geogrid poskytovat tahové vyztužení a geotextilie musí splňovat kritéria filtrační retence.

Mechanizmy vyztužení

US Army Corps of Engineers v Engineering Technical Letter (ETL) 1110-1-189 definoval tři primární mechanismy fungování geogridů při vyztužování vozovek a zemních konstrukcí. Pochopení těchto mechanismů je nezbytné pro správný návrh, specifikaci a kontrolu kvality během výstavby a následných inspekcí vozovek.

Laterální omezení (uzavření)

Laterální omezení je primární vyztužovací mechanismus a nejvýznamnější z hlediska zlepšení výkonu vozovky. Když je kamenivo položeno na geogrid a zhutněno, částice kameniva pronikají otvory a zamykají se kolem žeber. Toto mechanické propojení uzavírá částice kameniva v rovině geogridu a brání jejich laterálnímu pohybu při dopravním zatížení.

Mechanismus funguje následovně: při zatížení kolem vznikají ve spodní části vrstvy kameniva horizontální tahová napětí. V nevyztuženém úseku způsobují tato napětí laterální rozšiřování částic kameniva, což vede k tvorbě vyjetých kolejí a ztenčování vrstvy. Ve vyztuženém úseku odolává propojený kompozit kameniva a geogridu těmto tahovým napětím, protože žebra geogridu přenášejí tah. Toto uzavření zvyšuje tuhost stabilizované vrstvy kameniva 2 až 5krát ve srovnání s nestabilizovaným kamenivem, v závislosti na typu geogridu a ostrohrannosti kameniva.

Mechanismus laterálního omezení je nejúčinnější, když:

• Částice kameniva jsou ostrohranné a dobře odstupňované, což poskytuje lepší mechanické propojení s žebry geogridu

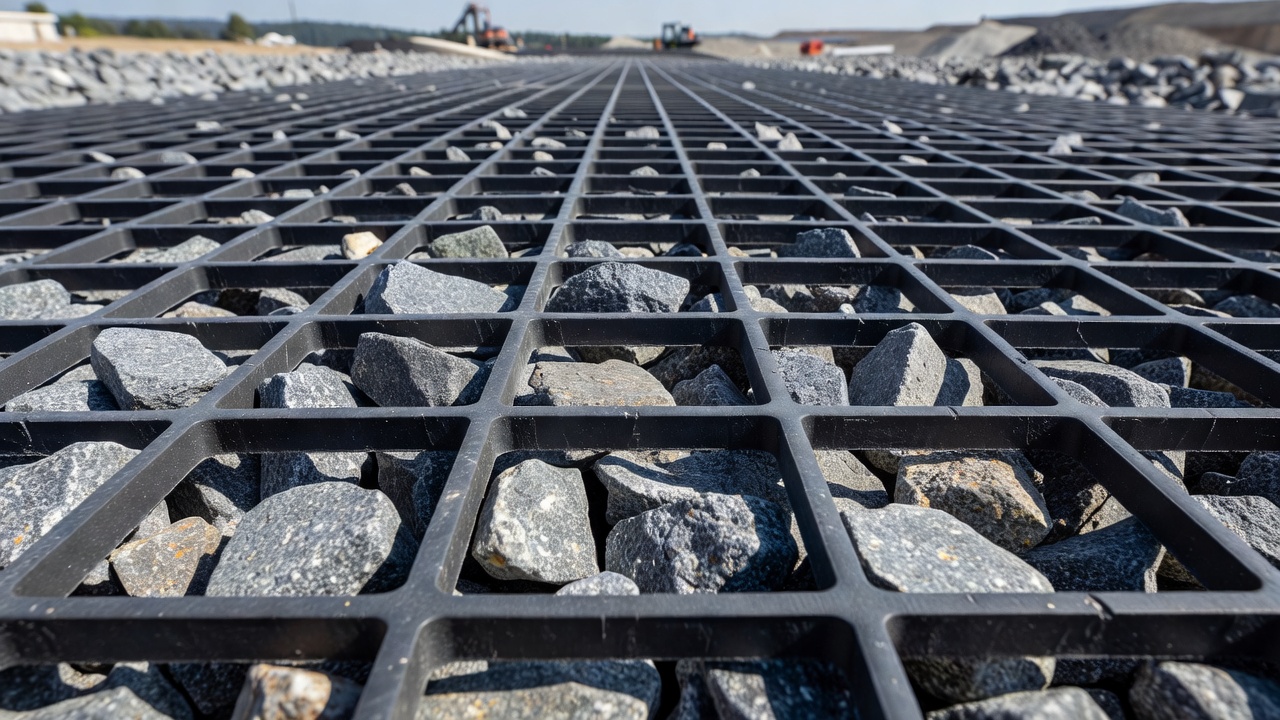

• Velikost otvorů je kompatibilní s velikostí částic kameniva (typicky 2 až 3násobek průměru D50)
• Zhutnění dosahuje vysoké hustoty, což zajišťuje maximální kontakt částic se žebry
• Geogrid má vysokou tuhost v rovině, která brání deformaci žeber při zatížení

Zlepšená únosnost (efekt sněžnic)

Zlepšená únosnost, také známá jako efekt sněžnic, se stává dominantním mechanismem na měkkém podloží (California Bearing Ratio, CBR, menší než 3). Stejně jako sněžnice rozkládá váhu člověka na měkkém sněhu, tuhá kompozitní vrstva geogridem vyztuženého kameniva rozkládá dopravní zatížení na větší plochu povrchu podloží.

Mechanismus funguje, protože vyztužená podkladní vrstva se chová jako tuhá deska spíše než jako samostatné částice kameniva. Toto deskové působení rozkládá svislé zatížení na větší plochu podloží, čímž snižuje svislé napětí v podloží pod jeho únosnost. Zlepšená únosnost umožňuje dopravnímu zatížení při výstavbě operovat na podložích, která by jinak byla neprůjezdná, a výrazně snižuje tloušťku kameniva potřebnou pro výsledný úsek vozovky.

Terénní studie prokázaly, že vyztužení geogridem může zvýšit efektivní únosnost měkkého podloží 1,5 až 3krát, což umožňuje úsporu kameniva ve výši 30 % až 50 % tloušťky podkladu vozovky. Tento mechanismus je zvláště důležitý pro letištní vozovky, kde jsou zatížení letadel výrazně vyšší než zatížení na dálnicích.

Membránový tahový efekt

Membránový tahový efekt nastává, když geogrid vyvíjí tahová napětí při svislém zatížení a poskytuje dodatečnou podporu jako napnutá membrána. Tento mechanismus se aktivuje až po určité vertikální deformaci (vyjeté koleji) — typicky 50 mm až 100 mm u nezpevněných aplikací. Jak se podloží deformuje pod zatížením, geogrid se dostává do tahu a vytváří směrem vzhůru působící vertikální síly, které pomáhají podpírat působící zatížení.

Ve zpevněných aplikacích je membránový tahový efekt méně významný, protože přípustné hloubky vyjetých kolejí jsou mnohem menší (typicky 6 mm až 12 mm pro dálnice, 3 mm až 6 mm pro letištní dráhy). U nezpevněných silnic a dočasných pracovních plošin však může tento mechanismus poskytovat podstatnou dodatečnou únosnost.

Geogrid ve vyztužení podkladu a podloží

Nejběžnější aplikací geogridu v pozemním stavitelství je vyztužení podkladní vrstvy, kde je geogrid umístěn na rozhraní mezi připraveným podložím a vrstvou štěrkového kameniva. Účel je trojí: snížit potřebnou tloušťku kameniva, prodloužit životnost vozovky a zlepšit přístup pro výstavbu na slabém podloží.

Místo umístění

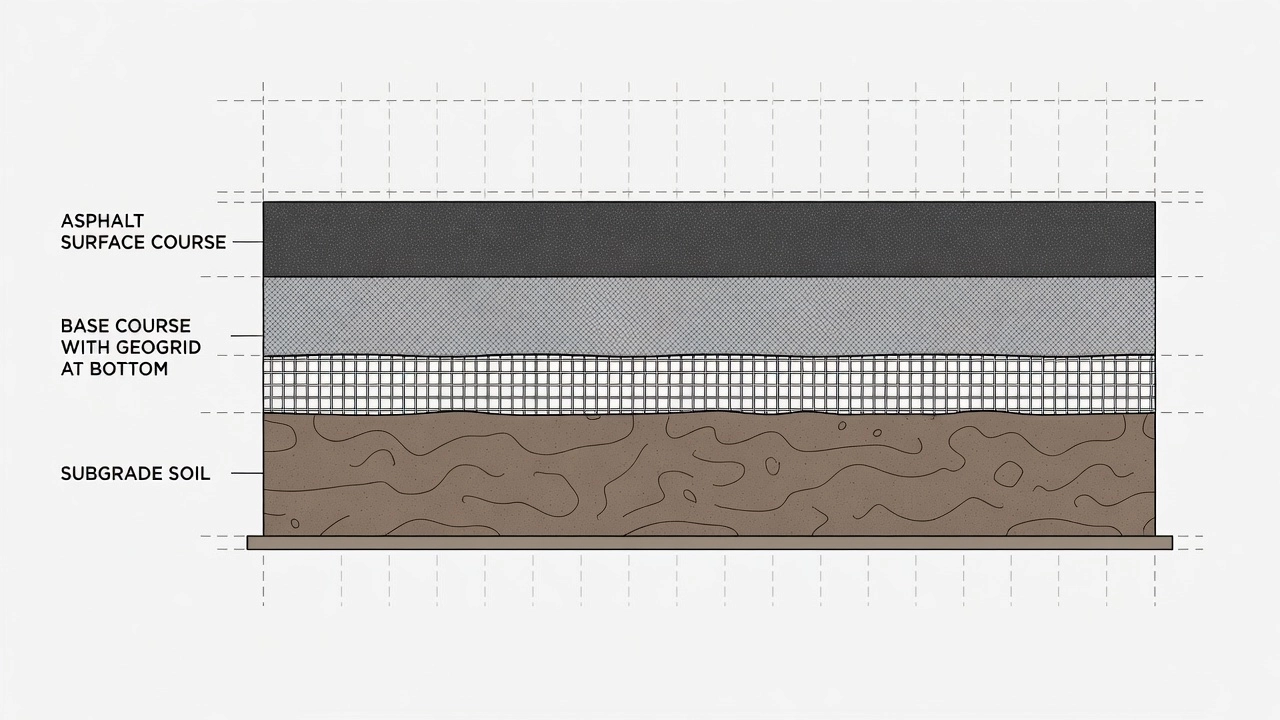

Geogrid se typicky pokládá přímo na připravené podloží před položením a zhutněním podkladní vrstvy. V některých optimalizačních návrzích vozovek může být geogrid umístěn ve střední výšce podkladní vrstvy, aby poskytoval dodatečné uzavření uvnitř hmoty kameniva. Optimální umístění závisí na konstrukci vozovky, pevnosti podloží a očekávaném zatížení.

Pro stabilizaci podloží (CBR menší než 3) se geogrid vždy umisťuje na rozhraní podloží a podkladu, aby se maximalizovalo zlepšení únosnosti. Pro vyztužení podkladu (CBR větší než 3) může být geogrid umístěn na rozhraní nebo uvnitř podkladu v závislosti na cílech návrhu.

Snížení tloušťky kameniva

Použití geogridu při vyztužení podkladu umožňuje výrazné snížení tloušťky kameniva. Návrhové metody jako Giroud-Hanova metoda, metodika návrhu vozovek Tensar a empirická metoda AASHTO s korekčními faktory pro geogrid poskytují racionální přístupy pro stanovení tloušťky vyztuženého úseku. Typické poměry snížení tloušťky se pohybují v rozmezí:

Přínosy pro výkonnost

Geogridem vyztužené podkladní úseky trvale vykazují lepší výsledky než nevyztužené úseky v akcelerovaném testování vozovek a dlouhodobém terénním monitorování. Klíčové ukazatele výkonnosti zahrnují:

• Snížení vyjetých kolejí: o 30 % až 60 % méně vyjetých kolejí při stejném počtu zatěžovacích cyklů
• Prodloužení únavové životnosti: 2 až 10krát více zatěžovacích cyklů do dosažení poruchy
• Oddálení vzniku trhlin: První trhliny se objevují později ve vyztužených úsecích
• Stavební přínos: Přístup na slabém podloží během výstavby bez nutnosti podřezání

Geogrid při vyztužení asfaltu

Geogrid se používá v asfaltových překryvech a nových asfaltových vozovkách k regulaci reflexního praskání — jednoho z největších přispěvatelů ke zhoršování stavu vozovek. K reflexnímu praskání dochází, když se trhliny ve stávající vrstvě vozovky šíří skrze překryv v důsledku tepelných pohybů a dopravního zatížení. Bez vyztužení poskytuje běžná rehabilitace asfaltovým překryvem omezenou dodatečnou životnost — přibližně jeden rok na každý palec (25 mm) tloušťky překryvu.

Produkty pro vyztužení asfaltu

Asfaltové vyztužovací geogridy jsou obvykle vyrobeny ze skleněných vláken nebo polyesterových přízí, potažených modifikovaným asfaltem pro chemickou odolnost a spojení s asfaltovými vrstvami. Produkty zahrnují:

• Geogridy ze skleněných vláken: Velmi vysoký modul (70+ GPa), nízké prodloužení (3 % až 4 % při přetržení), vynikající pro regulaci reflexního praskání
• Polyesterové geogridy: Vysoký modul (15+ GPa), dobré charakteristiky prodloužení, vhodné pro regulaci únavového praskání
• Geogrid-geotextilní kompozity: Kombinují vyztužení s trvalou geotextilní podložkou pro funkci vlhkostní bariéry a uvolnění napětí
• Samolepicí geogridy: Předem opatřeny lepicí vrstvou pro zjednodušenou instalaci bez postřiku spojovací vrstvou

Instalace v asfaltových vrstvách

Geogrid se umisťuje mezi stávající vozovku a překryv, nebo uvnitř nové asfaltové vrstvy v hloubce, kde jsou tahová napětí nejvyšší. Instalační kroky zahrnují:

1. Příprava povrchu: Stávající vozovka musí být čistá, suchá a bez volných nečistot. Pro velké trhliny může být nutné jejich vyplnění.
2. Aplikace spojovacího postřiku: Spojovací postřik (typicky polymerem modifikovaná emulze) se aplikuje v množství 0,9 až 1,8 l/m² pro zajištění spojení se stávající vozovkou.
3. Pokládka geogridu: Geogrid se rozvine na spojovací postřik, napne se pro odstranění vrásek a překrývá se 100 mm až 150 mm v podélných i příčných spojích.
4. Pokládka asfaltového překryvu: Horká asfaltová směs se pokládá přímo na geogrid, typicky s minimální tloušťkou 40 mm, aby nedošlo k vytlačení mřížky finišerem.
5. Zhutnění: Následují standardní postupy zhutňování asfaltu pomocí ocelových a pneumatikových válců.

Výkonnost v asfaltu

Terénní studie a akcelerované testování vozovek prokázaly, že vyztužení asfaltu geogridem:

• Oddaluje reflexní praskání 2 až 5krát ve srovnání s nevyztuženými překryvy
• Snižuje rychlost šíření trhlin o 40 % až 60 %
• Prodlužuje životnost vozovky o 3 až 8 let v závislosti na dopravě a klimatických podmínkách
• Poskytuje sekundární výhody jako vlhkostní bariéra, bránící pronikání vody skrze překryv

Geogrid při vyztužení svahů a zdí

Geogridy se rozsáhle používají v mechanicky stabilizovaných zemních (MSE) konstrukcích, včetně opěrných zdí, strmých svahů, náspů a mostních opěr. V těchto aplikacích poskytuje geogrid tahové vyztužení, které umožňuje zemině udržet strmější sklony, než je její přirozený úhel vnitřního tření.

Vyztužení opěrných zdí

U segmentových opěrných zdí (SRW) a prefabrikovaných betonových panelových zdí jsou vrstvy uniaxiálního geogridu umístěny horizontálně, sahající od líce zdi zpět do zadržovaného zemního masivu. Vrstvy geogridu jsou vertikálně rozmístěny podle návrhu, typicky 300 mm až 600 mm od sebe. Délka vrstev geogridu se pohybuje od 50 % do 80 % výšky zdi v závislosti na typu zdi, vlastnostech zeminy a podmínkách zatížení.

Vyztužovací mechanismus u opěrných zdí zahrnuje:

• Tření mezi zeminou a povrchem geogridu
• Pasivní odpor od zeminy tlačící proti příčným žebrům
• Propojení mezi částicemi zeminy a otvory

Tyto mechanismy vytvářejí dostatečný vytrhovací odpor, aby udržely líc zdi na místě proti aktivnímu zemnímu tlaku zadržované zeminy.

Vyztužení strmých svahů

U strmých svahů (sklony strmější než 1H:1V) jsou vrstvy geogridu umístěny v násypu během výstavby. Geogrid se obtáčí kolem líce svahu nebo končí u líce v ochranné krycí vrstvě. Toto vyztužení umožňuje stavět svahy pod úhlem 45° až téměř svisle při zachování dlouhodobé stability.

Návrh geogridem vyztužených svahů se řídí metodami mezní rovnováhy (Bishop, Janbu, Spencer) a zohledňuje:

• Vnitřní stabilitu: Tahové síly vyztužení musí odolávat skluzu podél potenciálních smykových pluv v rámci vyztužené zóny
• Vnější stabilitu: Vyztužený blok musí odolávat skluzu, překlopení a porušení únosnosti
• Kombinovanou stabilitu: Smykové plochy procházející jak skrz, tak i za vyztuženou zónou

Návrh a specifikace

Správný návrh a specifikace vyztužení geogridem vyžaduje zohlednění materiálových vlastností, půdních podmínek, zatížení a kvality provedení. Následující vlastnosti jsou kritické pro specifikaci:

Mechanické vlastnosti

Metodiky návrhu

Pro geogridem vyztužené vozovky je k dispozici několik návrhových metod:

1. Giroud-Hanova metoda: Nejpřijímanější analytická metoda pro geogridem vyztužené nezpevněné silnice. Používá přístup únosnosti s modulem zlepšení (J), který zohledňuje typ a vlastnosti geogridu.

2. Mechanisticko-empirická metoda AASHTO: Používá teorii pružných vrstev se zvýšeným modulem pro geogridem vyztuženou podkladní vrstvu. Modul vyztuženého podkladu je typicky 1,5 až 3krát vyšší než modul nevyztuženého podkladu.

3. Metodika návrhu vozovek Tensar: Proprietární metoda kalibrovaná na základě rozsáhlého plnohodnotného testování. Zahrnuje specifické vlastnosti geogridu TriAx prostřednictvím modulu TX — součinitele konstrukční vrstvy specifického pro kompozit geogrid-kamenivo.

4. US Army Corps of Engineers ETL 1110-1-189: Poskytuje pokyny pro návrh geogridem vyztužených pružných vozovek pro vojenská letiště a silnice.

Požadavky na specifikaci

Kompletní specifikace geogridu by měla zahrnovat:

• Typ produktu: Uniaxiální, biaxiální nebo triaxiální
• Typ polymeru: HDPE, PP, PET nebo skleněná vlákna
• Minimální pevnost v tahu při specifikovaných přetvořeních (typicky 2 % a 5 %)
• Účinnost spojů: Minimálně 90 % u děrovaných a tažených geogridů
• Součinitel redukce creepu: Typicky 0,50 až 0,70 pro 75letou návrhovou životnost
• Součinitel poškození při instalaci: Typicky 0,80 až 0,95 v závislosti na typu kameniva
• UV stabilita: Minimálně 6 měsíců expozice bez výrazné ztráty pevnosti
• Chemická odolnost: Odolnost vůči pH 3 až 12 a běžným půdním chemikáliím

Instalace

Správná instalace geogridu je stejně důležitá jako správný návrh. Postup výstavby ovlivňuje jak krátkodobý výkon, tak dlouhodobou životnost.

Příprava staveniště

Podloží nebo povrch, který bude přijímat geogrid, musí být vyčištěn, odlesněn a srovnán do projektové výšky. U aplikací vozovek by mělo být podloží zhutněno dle projektové specifikace a zkušebně zaválcováno pro identifikaci měkkých míst, která mohou vyžadovat dodatečnou úpravu. U velmi měkkého podloží (CBR menší než 0,5) se doporučuje minimální narušení — kořenové rohože mohou být ponechány na místě a pařezy by měly být řezány co nejblíže k povrchu terénu.

Pokládka geogridu

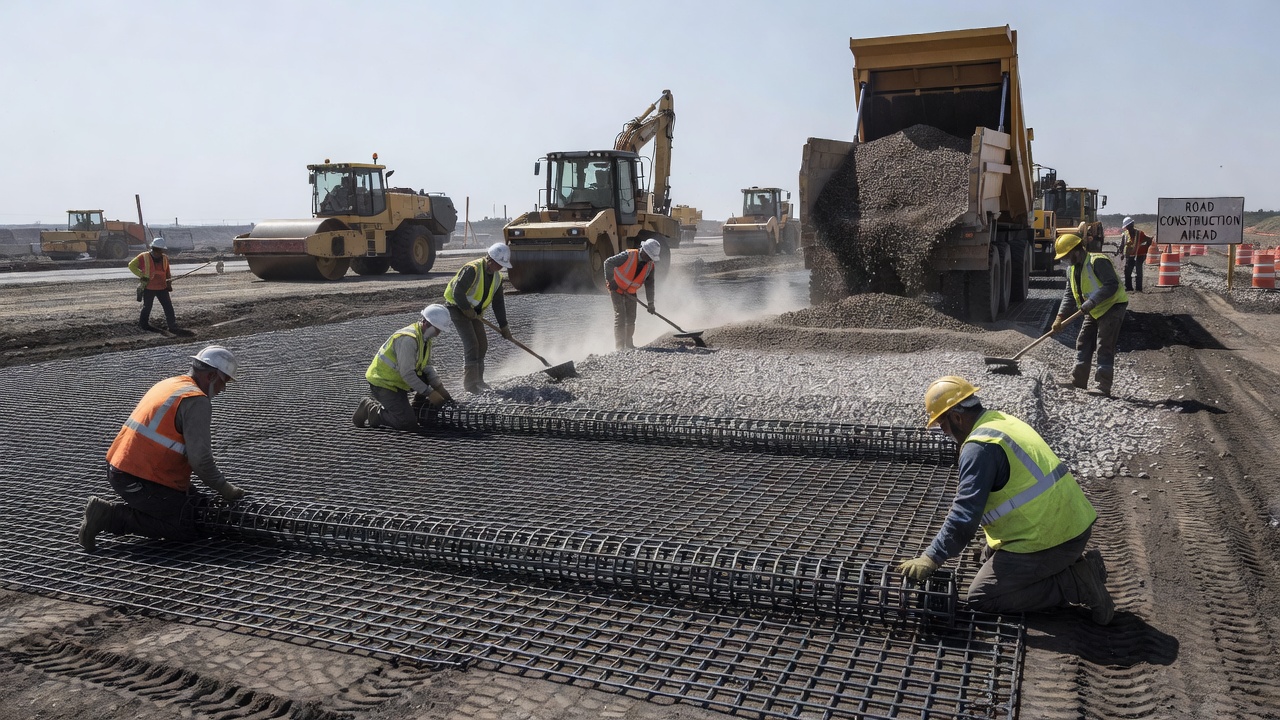

Role geogridu se umístí na začátek pokrývané plochy, pásky role se přestřihnou a materiál se ručně rozvine po připraveném povrchu. Dlouhá osa role je typicky rovnoběžná se směry kanalizované dopravy. U aplikací vozovek se geogrid rozvine s mírným napětím pro odstranění vrásek a položí se naplocho na podloží.

Požadavky na překryv

Sousední role geogridu musí být překryty, aby byla zajištěna kontinuita vyztužení. Šířka překryvu závisí na pevnosti podloží:

Geogridy by měly být stříškovitě překrývány ve směru pokládky výplně — každá následující role se pokládá na okraj předchozí role — aby se zabránilo odlupování geogridu v místech překryvu postupující výplní. Pokládka by měla postupovat od vzdáleného konce směrem k blízkému konci vzhledem k dovozu výplně.

Pokládka výplně a zhutnění

První vrstva výplně kameniva na geogrid musí být minimálně 150 mm (6 palců) za standardních podmínek a silnější u velmi měkkého podloží, aby se zabránilo porušení únosnosti. Výplň kameniva může být vysypána přímo na geogrid na kompetentním podloží (CBR větší než 4). Na měkčím podloží by nákladní vozidla měla couvat a vysypávat na již dříve položenou výplň, aby nedošlo k přetížení geogridu.

Nepojíždějte pásovou technikou přímo po geogridu. Mezi geogridem a pásovými vozidly musí být rozprostřeno nejméně 150 mm výplně kameniva. Pneumatiková technika může po geogridu pojíždět pouze na kompetentním podloží s omezeným stavebním provozem. Zhutňování se řídí standardními postupy s použitím vibračních nebo statických válců podle podmínek podloží.

Napínání a kotvení

Geogrid by měl být na začátku role ukotven pomocí travních sponek, kolíků s podložkami nebo malých hromádek kameniva. Role se poté rozvine a napne, aby se odstranilo prověšení. Správné napnutí zabraňuje vlnění — hromadění volného geogridu před postupující výplní — které by mohlo způsobit zřasení geogridu do vrstvy kameniva a jeho neúčinnost.

Výkonnost a prodloužení životnosti

Výkonnost geogridem vyztužených vozovek se měří prostřednictvím progrese hloubky vyjetých kolejí, únavové životnosti, iniciace a šíření trhlin a stavebně-technického stavu v čase. Rozsáhlé terénní monitorování a akcelerované testování vozovek potvrdilo přínosy pro výkonnost.

Snížení vyjetých kolejí

Vyztužení geogridem snižuje trvalou deformaci (vyjeté koleje) jak v podkladní vrstvě kameniva, tak v podloží. Mechanismus laterálního omezení uzavírá částice kameniva a zabraňuje laterálnímu pohybu, který způsobuje vyjeté koleje. Mechanismus zlepšené únosnosti snižuje napětí v podloží, čímž omezuje tvorbu vyjetých kolejí v podloží. Typické snížení vyjetých kolejí činí 30 % až 60 % v závislosti na pevnosti podloží, dopravě a typu geogridu.

Prodloužení životnosti

Prodloužení životnosti poskytované vyztužením geogridem se měří pomocí poměru dopravního přínosu (TBR) — poměru počtu opakování zatížení do poruchy ve vyztuženém úseku oproti nevyztuženému úseku stejné tloušťky. Hodnoty TBR se pohybují v rozmezí:

Úspora kameniva

Snížení podkladní vrstvy (BCR) vyjadřuje procentuální snížení tloušťky kameniva dosažitelné vyztužením geogridem pro danou úroveň dopravy a pevnost podloží. Běžné jsou hodnoty BCR 20 % až 50 %, přičemž vyšší úspory se dosahují na slabším podloží. Toto snížení se přímo promítá do úspory nákladů, snížení uhlíkové stopy z dopravy a zpracování kameniva a rychlejší výstavby.

Dlouhodobý terénní výkon

Případové studie geogridem vyztužených vozovek s životností přesahující 20 let dokazují, že přínosy vyztužení přetrvávají po celou dobu návrhové životnosti vozovky. Významným příkladem je N. Causeway Blvd. v Metairie, Louisiana, kde asfaltové vyztužení GlasGrid udrželo silnici relativně bez trhlin po více než 17 let. Pojezdová dráha letiště Shreveport Downtown v Louisianě zůstala relativně bez trhlin po více než 17 let po instalaci geogridem vyztuženého překryvu.

Inspekce geogridem vyztužených vozovek

Inspekce geogridem vyztužených vozovek během výstavby a v provozu vyžaduje pozornost jak samotnému geogridu, tak vrstvám vozovky, které vyztužuje. Pochopení toho, jak geogrid ovlivňuje chování vozovky, pomáhá při interpretaci výsledků inspekce.

Stavební inspekce

Během výstavby by inspekce měla ověřit:

1. Ověření produktu: Potvrdit, že dodaný geogrid odpovídá specifikaci — typ, pevnost v tahu, polymer, rozměry role.
2. Příprava podloží: Ověřit, že podloží je srovnáno, zhutněno a zkušebně zaválcováno dle specifikace před pokládkou geogridu.
3. Pokládka geogridu: Zkontrolovat orientaci (strojní směr rovnoběžný s dopravou), rozměry překryvu, směr stříškovitého překrývání a napnutí.
4. Pokládka výplně: Ověřit počáteční tloušťku vrstvy (minimálně 150 mm), pořadí vysypávání a provoz techniky na geogridu.
5. Zhutnění: Potvrdit zhutnění kameniva dle specifikace. Geogrid nemění požadavky na zhutnění vrstvy kameniva.
6. Poškození: Zkontrolovat protržený nebo posunutý geogrid po pokládce výplně. Jakékoli poškození musí být opraveno záplatami přesahujícími 1 m za poškozenou oblast ve všech směrech.

Inspekce v provozu

Při inspekci vozovky v provozu ovlivňuje přítomnost geogridu způsob, jakým se vyvíjejí poruchy, a měla by být zohledněna:

Vyjeté koleje: V geogridem vyztužených úsecích se vyjeté koleje vyvíjejí pomaleji a typicky se vyskytují v povrchové vrstvě spíše než v podkladu. Hluboké vyjeté koleje (více než 25 mm) mohou indikovat selhání geogridu nebo nedostatečný původní návrh.

Trhliny: V asfaltem vyztužených úsecích se mohou vzory praskání lišit od nevyztužených úseků. Reflexní trhliny jsou typicky užší a těsněji uzavřené. Mapovité praskání nebo aluviální praskání, které se objeví v asfaltovém překryvu nad geogridem, může indikovat delaminaci na rozhraní geogridu spíše než konstrukční poruchu.

Delaminace: Dutý zvuk při poklepu na asfaltový povrch (nebo viditelné odlupování v jádrových vývrtech) může indikovat delaminaci na rozhraní geogridu, ke které dochází, když byl spojovací postřik nedostatečný nebo byl překryv položen před vytvrdnutím spojovacího postřiku.

Jádrové vývrty: Odebrané jádrové vývrty by měly ukazovat geogrid umístěný v předepsané hloubce s kamenivem nebo asfaltem pronikajícím skrze otvory. Geogrid by měl být plně zapouzdřen a spojen s okolním materiálem.

Nedestruktivní testování

Testování Falling Weight Deflectometer (FWD) geogridem vyztužených vozovek typicky ukazuje:

• Nižší hodnoty maximálního průhybu (D0) ve srovnání s nevyztuženými úseky stejné tloušťky
• Zmenšenou plochu průhybové misky, indikující tužší konstrukční odezvu
• Vyšší zpětně vypočtené moduly vrstev podkladní vrstvy

Ground Penetrating Radar (GPR) dokáže identifikovat polohu vrstvy geogridu, pokud má mřížka dostatečný dielektrický kontrast s okolním materiálem. Tenké polymerové geogridy (tloušťka 2 mm až 5 mm) však mohou být pod rozlišovacím limitem standardního GPR zařízení pracujícího na frekvencích 1 GHz nebo 2 GHz.

Letištní aplikace

Geogridy jsou stále častěji specifikovány při výstavbě letištních vozovek podle FAA Advisory Circular 150/5320-6G (Navrhování a hodnocení letištních vozovek) a ICAO Aerodrome Design Manual Part 3 (Vozovky).

Pokyny FAA pro stabilizaci podloží

FAA AC 150/5320-6G (kapitola 2, oddíl 2.4) poskytuje pokyny pro stabilizaci podloží letištních vozovek. AC uznává, že stabilizace může být vyžadována, když:

• Podloží má CBR menší než 3 pro pružné vozovky
• Podloží má modul menší než 4 500 psi pro tuhé vozovky
• Přístup pro výstavbu vyžaduje stabilní pracovní plošinu
• Je třeba řešit zeminy náchylné k promrzání

Zatímco FAA AC se primárně zabývá cementovou stabilizací a vápennou stabilizací, geogrid je stále častěji specifikován jako alternativa nebo doplněk chemické stabilizace pro zlepšení podloží. Geogrid poskytuje okamžité vyztužení bez doby vytvrzování, což umožňuje rychlejší postup výstavby než u metod cementové stabilizace.

Aspekty návrhu letištních vozovek

Pro letištní vozovky musí návrh geogridu zohledňovat:

• Vyšší tlaky v pneumatikách: Tlaky v pneumatikách letadel se pohybují od 100 psi u starších letadel do 250+ psi u novějších letadel, jako je Boeing 777 a Airbus A380
• Vyšší zatížení: Zatížení jednotlivých kol 20 000 kg až 30 000 kg u velkých komerčních letadel
• Vzor pojíždění: Letecký provoz je méně kanalizovaný než dálniční provoz, zatížení se rozkládá na větší plochu
• Prevence FOD: Geogridy používané při vyztužení asfaltu musí být plně zapouzdřeny, aby se předešlo problémům s cizími předměty (FOD)
• Odolnost vůči palivu a chemikáliím: Geogridy na letištích musí odolávat leteckému palivu, hydraulické kapalině a odmrazovacím chemikáliím

Letištní případové studie

Letiště Shreveport Downtown (DTN), Louisiana: Vozovka pojezdové dráhy byla vyztužena geogridem ze skleněných vláken (GlasGrid) pro vyztužení asfaltu v překryvu. Po 17 letech provozu zůstala vozovka relativně bez trhlin, což dokazuje dlouhodobou účinnost geogridu v letištních aplikacích. Tato aplikace je zdokumentována v knihovně případových studií společnosti Tensar a citována v úspěšných příbězích vyztužení asfaltu společnosti Tensar.

Fujiáhirská dálnice, SAE: Ačkoli se jedná především o dálniční projekt, tato aplikace demonstruje rozsah použití geogridu v těžkém inženýrském stavitelství — stěnové systémy Tensar použily geogrid k vybudování až 60 metrů vysokých vyztužených zemních opěrných zdí spojujících Dubaj s Al Fujairah.

Návrhová životnost a zajištění kvality

Geogridy používané při vyztužení letištních vozovek by měly být specifikovány s:

• Návrhovou životností: Minimálně 20 let pro hlavní letištní vozovky, přičemž mnozí výrobci nabízejí 100+ let návrhové životnosti u PET geogridů
• Certifikací: ISO 9001 systém řízení kvality výroby, CE značení s plnou sledovatelností
• Testováním: Ověřovací testování dle ASTM D6637 pro tahové vlastnosti, ASTM D7737 pro účinnost spojů
• Creepovým chováním: Součinitel redukce creepu založený na minimálně 10 000hodinovém creepovém testování dle ASTM D5262

Shrnutí

Geogrid je vysoce pevná polymerová mřížka navržená pro vyztužení zeminy a vozovek prostřednictvím mechanického propojení s částicemi kameniva. Je k dispozici v uniaxiální, biaxiální a triaxiální konfiguraci, každá vhodná pro specifické aplikace. Tři vyztužovací mechanismy — laterální omezení, zlepšená únosnost a membránový tahový efekt — spolupracují na snížení vyjetých kolejí, prodloužení životnosti vozovky a snížení požadavků na tloušťku kameniva o 20 % až 50 %. Správná instalace včetně správného překryvu, napínání a pokládky výplně je nezbytná pro dosažení specifikovaného výkonu. V letištních aplikacích poskytuje geogrid nákladově efektivní stabilizaci podloží, vyztužení podkladní vrstvy a regulaci trhlin v asfaltových překryvech při vysokém zatížení charakteristickém pro letecký provoz.
