Drážkování drah a vozovek

Drážkování drah a vozovek je proces řezání řady úzkých, paralelních a rovnoměrně rozmístěných kanálků do povrchu letištních drah, dálnic a dalších zpevněných ploch pomocí diamantových pilových kotoučů. Primárním účelem drážkování je vytvoření definované makrotextury, která poskytuje rychlé odvodňovací cesty pro vodu, čímž účinně zabraňuje hromadění vodního filmu vedoucímu k aquaplaningu — stavu, kdy pneumatiky letadla ztrácejí kontakt s povrchem vozovky v důsledku hydrodynamických sil.

Tato technologie pochází z rozsáhlého výzkumu provedeného Langley Research Center NASA počínaje rokem 1962, v reakci na rostoucí počet nehod letadel způsobených kluzkostí drah za mokra. Zavedení větších a rychlejších proudových letadel v 60. letech 20. století — s vyššími huštěními pneumatik a přistávacími rychlostmi — se shodovalo s alarmujícím nárůstem vyjetí z drah souvisejících s aquaplaningem. Výzkum NASA, komplexně zdokumentovaný v NASA SP-5073 Pavement Grooving and Traction Studies (1969), stanovil drážkování jako vůbec nejúčinnější úpravu vozovky pro udržení vysokých koeficientů tření na zaplavených površích drah. Tento výzkum vedl přímo k přijetí norem pro drážkování Federálním leteckým úřadem (FAA) a Mezinárodní organizací pro civilní letectví (ICAO), čímž se drážkování stalo povinným bezpečnostním opatřením na primárních drahách komerčních letišť po celém světě.

Kromě prevence aquaplaningu plní drážkování několik sekundárních, ale kriticky důležitých funkcí. Kanálky vytvořené drážkováním urychlují vysychání vozovky po dešti tím, že odvádějí vodu laterálně přes povrch a z okrajů dráhy. Bylo prokázáno, že drážkované povrchy snižují hromadění gumy z doskoku pneumatik letadel — což je důležitý přínos, protože usazeniny gumy vyhlazují povrch vozovky a drasticky snižují tření za mokra. Drážky také zlepšují směrovou kontrolu tím, že poskytují laterální odvodnění, které zabraňuje asymetrickému hromadění vody, a přispívají ke zkrácení brzdné dráhy za mokra, což umožňuje použití kratších drah nebo provoz větších letadel na stávajících délkách drah.

Geometrie drážek a standardní rozměry

Geometrická konfigurace drážek vozovky je přesně definována leteckými regulačními orgány s cílem optimalizovat rovnováhu mezi kapacitou odvádění vody, strukturální integritou povrchu vozovky a dlouhodobou životností. Standardní konfigurace drážek, specifikovaná FAA Advisory Circular 150/5320-12C — Measurement, Construction, and Maintenance of Skid-Resistant Airport Pavement Surfaces — stanovuje drážky 6 mm (1/4 palce) na šířku, 6 mm (1/4 palce) na hloubku, s roztečí od středu ke středu 38 mm (1-1/2 palce) . Tyto rozměry vytvářejí obdélníkový průřez drážky se svislými nebo téměř svislými bočními stěnami, maximalizující průřezovou plochu dostupnou pro proudění vody při minimalizaci množství odstraněného materiálu vozovky.

Rozměr 6 mm × 6 mm nebyl zvolen náhodně. Testy na dráze NASA v Langley zjistily, že drážky užší než 6 mm byly náchylné k rychlému ucpávání usazeninami gumy a nečistotami, zatímco širší drážky odstraňovaly příliš mnoho materiálu vozovky a zvyšovaly riziko poškození okrajů drážek. Hloubka 6 mm byla shledána jako dostatečná pro zajištění adekvátní kapacity pro zadržování a odvádění vody pro všechny kromě těch nejextrémnějších srážkových podmínek, při zachování dostatečné strukturální tloušťky povrchové vrstvy vozovky. Hlubší drážky riskují narušení integrity povrchu vozovky, zejména u asfaltových povrchů, kde mohou být tenké překryvné vrstvy silné pouze 40–50 mm.

Rozteč od středu ke středu 38 mm (1-1/2 palce) se stala přijatým průmyslovým standardem, i když některé specifikace povolují rozteč až 32 mm (1-1/4 palce) pro zvýšenou kapacitu odvodnění. FAA původně doporučovala rozteč 32 mm v dřívějších směrnicích a některá vojenská letiště používala vzory “přeskakovaného drážkování”, kde byly drážky instalovány ve střídavých pásech o šířce 0,9 m (3 stopy). Rozteč 38 mm byla přijata, protože poskytuje odpovídající odvodnění prakticky za všech srážkových podmínek při optimalizaci ekonomiky výstavby — větší rozteč znamená méně běžných metrů drážek na plochu dráhy, což snižuje spotřebu diamantových kotoučů i dobu výstavby.

Toleranční pásmo ±1,5 mm pro šířku i hloubku zohledňuje běžné odchylky v opotřebení pilových kotoučů, tvrdosti kameniva a přesnosti vedení stroje během výstavby. Měření rozměrů drážek se provádí přístroji s minimálním rozlišením 0,127 mm (0,005 palce) a rozsahem nejméně 12,7 mm (0,5 palce), dle požadavků FAA. Mezi tyto přístroje patří mechanické hloubkoměry, profilometry a laserové systémy měření textury, které poskytují spojitá profilová data po délce dráhy.

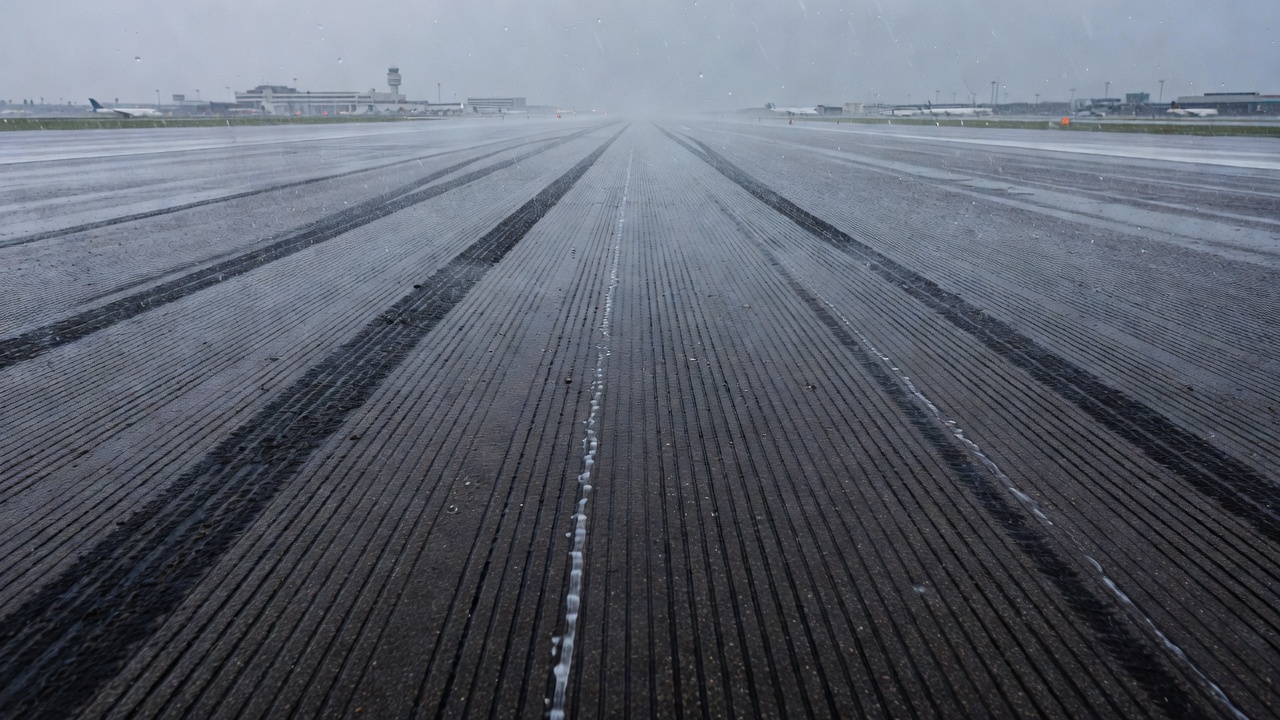

Drážky jsou orientovány příčně — tedy kolmo na směr pohybu letadla — přes celou šířku dráhy. Tato příčná orientace zajišťuje, že voda odtékající z vrcholu dráhy působením příčného sklonu naráží v pravidelných intervalech na několik drážkových kanálků, z nichž každý poskytuje přímou odvodňovací cestu k okraji dráhy. Drážky obvykle končí do 3 m (10 stop) od okraje vozovky, aby umožnily adekvátní odvodnění a zároveň zabránily poddolování krajnice vozovky vodou. U betonových drah je udržován nedrážkovaný okraj 75–225 mm (3–9 palců) u příčných dilatačních a smršťovacích spár, aby se zabránilo odštěpování na okrajích spár.

Požadavky ICAO Annex 14 na drážkování

ICAO Annex 14 — Svazek I: Navrhování a provoz letišť stanovuje mezinárodní standardy a doporučené postupy (SARPs) pro charakteristiky povrchu drah. Ačkoli Annex 14 nepředepisuje jeden povinný rozměr drážek tak explicitně jako národní normy, požaduje, aby povrchy drah byly navrženy a udržovány tak, aby poskytovaly adekvátní třecí charakteristiky za všech provozních podmínek, a konkrétně doporučuje drážkování vozovek jako účinný prostředek ke zlepšení tření za mokra a prevenci aquaplaningu.

Odstavec 3.1.23 Annexu 14, Svazek I uvádí, že “povrch zpevněné dráhy musí být konstruován nebo ošetřen tak, aby poskytoval povrchové třecí charakteristiky na úrovni nebo nad minimální úrovní tření stanovenou státem.” Doprovodná příručka ICAO pro navrhování letišť (Doc 9157), Část 3 — Vozovky poskytuje podrobné pokyny k metodám povrchové texturace, včetně drážkování, a odkazuje na zavedené rozměry drážek přibližně 6 mm × 6 mm s roztečí 32–38 mm jako obecně účinné pro prevenci aquaplaningu.

Přístup ICAO k drážkování je založen na výkonnosti, nikoli pouze na předepisování. Klíčovým provozním požadavkem je, že povrchy drah musí udržovat úroveň tření, která zajišťuje bezpečný letadlový provoz za převládajících podmínek. To je posuzováno pomocí zařízení pro kontinuální měření tření (CFME) provozovaného v souladu s ICAO Doc 9137 — Airport Services Manual, Part 2. Drážkování je uznáváno jako jedna z několika přijatelných povrchových úprav — vedle porézních frikčních vrstev (PFC), povrchové texturace během výstavby a dalších úprav makrotextury — které mohou dosáhnout požadovaného třecího výkonu.

Globální formát vykazování ICAO (GRF) pro stav povrchu drah, zavedený celosvětově od listopadu 2021, poskytuje standardizovanou metodiku pro hodnocení a vykazování stavu drah, včetně přítomnosti a stavu drážek. V rámci GRF hodnotitelé stavu dráhy posuzují popis povrchu, typ a hloubku kontaminantu a aplikují matici hodnocení stavu dráhy (RCAM) pro odvození kódu stavu dráhy (RWYCC) od 0 (špatný) do 6 (suchý). Přítomnost funkčního drážkování je zohledněna v hodnocení, protože drážkované povrchy obvykle dosahují vyšších hodnot RWYCC za mokra než nedrážkované povrchy se stejnou hloubkou vody.

Pro novou výstavbu drah na mezinárodních letištích doporučuje ICAO, aby povrchy drah byly opatřeny minimální průměrnou hloubkou makrotextury — typicky 1,0 mm nebo více měřeno zkouškou pískové stopy (ASTM E965) nebo ekvivalentní objemovou metodou — a to buď drážkováním, povrchovou texturací během výstavby nebo aplikací PFC vrstvy. Tento práh hloubky makrotextury koreluje s odvodňovací kapacitou poskytovanou správně dimenzovanými řezanými drážkami.

Normy a specifikace FAA pro drážkování

Federální letecký úřad poskytuje nejpodrobnější a nejkomplexnější specifikace drážkování ze všech leteckých úřadů na světě. Primárním řídícím dokumentem je Advisory Circular 150/5320-12C — Measurement, Construction, and Maintenance of Skid-Resistant Airport Pavement Surfaces, podpořený AC 150/5370-8 — Grooving of Runway Pavements, který poskytuje pokyny pro navrhování, instalaci a údržbu drážek v asfaltových i betonových drahách.

AC 150/5320-12C stanovuje, že standardní konfigurace drážek pro projekty letišť financované FAA je 6 mm (1/4 palce) široká, 6 mm (1/4 palce) hluboká, s roztečí 38 mm (1-1/2 palce) od středu ke středu. Drážky musí být řezány příčně přes dráhu a musí být spojité přes podélné stavební spáry. U příčných spár v betonových vozovkách jsou drážky ukončeny 75–225 mm (3–9 palců) od spáry, aby se zabránilo odštěpování okrajů. Drážky musí sahat do 3 m (10 stop) od okraje vozovky, aby umožnily odvodnění.

Měřicí protokol specifikovaný FAA vyžaduje, aby přístroje používané pro kontrolu drážek měly rozlišení nejméně 0,127 mm (0,005 palce) a rozsah nejméně 12,7 mm (0,5 palce). Měření se provádějí v pravidelných intervalech — typicky každých 15–30 m (50–100 stop) podél dráhy — a zaznamenávají se pro každou oblast v místě kol. FAA také poskytuje software ProGroove, který zpracovává laserová profilová data pro automatickou identifikaci umístění drážek, měření rozměrů drážek a generování hodnotících zpráv. ProGroove používá algoritmus založený na dolní propusti k oddělení rysů drážek od profilu povrchu vozovky a výpočtu procenta drážek splňujících rozměrovou specifikaci.

Práh zhoršení drážek FAA je nejčastěji citovaným kritériem pro určení, kdy je vyžadováno přeřezání nebo nápravná údržba. Dle AC 150/5320-12C, odstavec 3-5: “Když 40 procent drážek na dráze je rovno nebo méně než 1/8 palce (3 mm) v hloubce a/nebo šířce na vzdálenost 1 500 stop (457 m), účinnost drážek pro prevenci aquaplaningu byla podstatně snížena. Provozovatel letiště by měl okamžitě přijmout nápravná opatření k obnovení hloubky a/nebo šířky drážek na 1/4 palce (6 mm).” Tento 40procentní práh představuje bod, kdy kombinovaná odvodňovací průřezová plocha sítě drážek je nedostatečná k zabránění hromadění vodního filmu při typických intenzitách srážek.

FAA také požaduje, aby testování tření dráhy bylo provedeno po jakékoli operaci drážkování nebo přeřezání, aby se ověřilo, že povrch dosahuje minimálních přijatelných úrovní tření. Testování se provádí pomocí CFME v souladu s ASTM E2340 — Standard Test Method for Measuring the Skid Resistance of Pavements and Other Trafficked Surfaces Using the Continuous Reading, Fixed-Slip Technique. Minimální úroveň tření pro nově drážkované povrchy se liší podle typu testovacího zařízení a rychlosti, ale obecně se očekává hodnota Mu 0,50 nebo vyšší při 65 km/h (40 mph) pro správně drážkovaný povrch za mokrých testovacích podmínek.

Metody drážkování: řezání diamantovou pilou a diamantové broušení

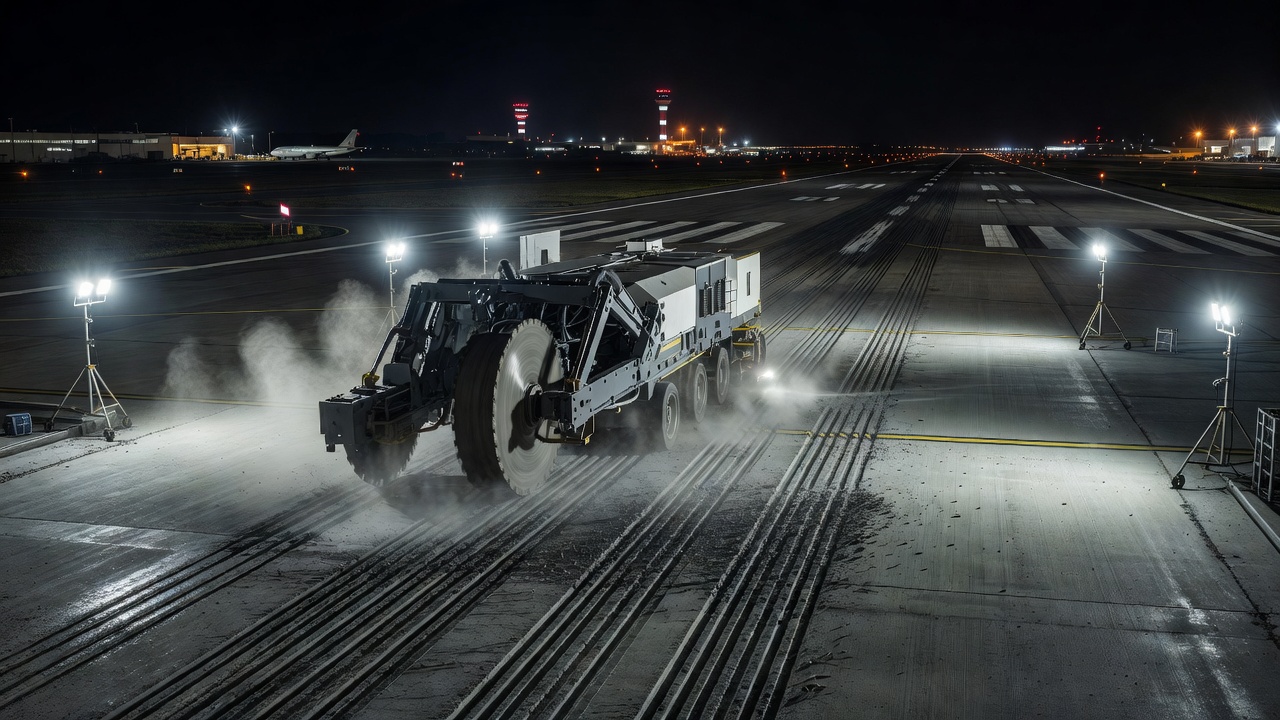

Převládající metodou pro instalaci drážek do povrchů letištních drah je řezání diamantovou pilou, specializovaný proces používající průmyslové diamantem impregnované kruhové pilové kotouče namontované na rotujícím hřídeli k řezání přesných kanálků do ztvrdlého povrchu vozovky. Drážkovací stroj, často nazývaný drážkovačka, je účelové samohybné vozidlo, které nese několik řezných hlav uspořádaných na jednom hřídeli. Každá řezná hlava obsahuje sadu diamantových kotoučů rozmístěných v požadované vzdálenosti od středu ke středu, což umožňuje stroji řezat desítky nebo dokonce stovky drážek současně v jednom průchodu.

Moderní vysoce výkonné drážkovací stroje mohou dosáhnout šířky průchodu 910 mm (36 palců) nebo více, s řeznými hlavami nakonfigurovanými tak, aby produkovaly přesný vzor drážek podle specifikace. Diamantové kotouče mají typicky průměr 300–350 mm (12–14 palců) a vyznačují se segmentovaným designem ráfku, kde jsou jednotlivé diamantem impregnované kovové matricové segmenty připevněny k ocelovému jádru. Specifikace diamantového segmentu — včetně velikosti diamantového zrna, koncentrace a tvrdosti pojiva — je vybrána na základě materiálu vozovky a charakteristik kameniva. Tvrdá křemičitá kameniva běžná v betonových drahách vyžadují měkčí pojivové matrice, které se snadněji opotřebovávají, aby odhalily čerstvý diamant, zatímco měkčí vápencová kameniva umožňují tvrdší pojiva pro delší životnost kotouče.

Kritickým provozním požadavkem během řezání drážek pilou je nepřetržitý přísun chladicí vody do rozhraní kotouče a vozovky. Diamantové kotouče generují intenzivní třecí teplo během řezání, a bez adekvátního chlazení může dojít k tepelnému poškození jak diamantových segmentů, tak povrchu vozovky. Drážkovací operace typicky vyžadují vodu v množství přibližně 1 900 litrů za minutu (500 galonů za minutu) dodávanou prostřednictvím vysokokapacitních čerpadel a hadic k rozprašovacím lištám umístěným bezprostředně před a za řeznými hlavami. Voda slouží třem funkcím: chlazení kotoučů, potlačení prachu a vyplavování jemných řezných částic (kalu) z drážek. Tento kal, sestávající z vody smíchané s jemnými částicemi vozovky o velikosti přibližně 50 mesh, je neškodný a je typicky vyplavován na přilehlé travnaté plochy, kde poskytuje vegetaci nutriční hodnotu.

Sekvence drážkování na dráze probíhá v podélných průchodech, přičemž každý průchod řeže sadu příčných drážek přes šířku řezu stroje. Stroj postupuje postupně, a protože drážky musí být spojité přes podélné spáry pokládacích pruhů, je přesné zarovnání mezi průchody zásadní. Moderní drážkovací stroje používají laserové naváděcí systémy a GPS polohování k udržení přesného zarovnání a kontroly hloubky drážek. Rychlost výroby se značně liší v závislosti na tvrdosti kameniva, rozteči drážek, dostupných pracovních hodinách a kapacitě stroje, ale dobře vybavená drážkovací operace může typicky dokončit 460–920 m² (5 000–10 000 čtverečních stop) za hodinu na asfaltu a o něco méně na tvrdém betonu.

Diamantové broušení je související, ale odlišný proces často zaměňovaný s drážkováním. Zatímco drážkování řeže jednotlivé samostatné kanálky, diamantové broušení používá těsně rozmístěné diamantové kotouče — typicky s roztečí 2–4 mm — k obroušení souvislé tenké vrstvy z celého povrchu vozovky. Broušení vytváří jemnou manšestrovou nebo rýhovanou texturu s mělkými drážkami typicky 2–4 mm hlubokými, ve srovnání s hloubkou 6 mm u řezaných drážek. Primárním účelem broušení je obnovení hladkosti a profilu vozovky, eliminace výškových rozdílů spár v betonových vozovkách a dodání jednotné mikrotextury a makrotextury pro zlepšení tření. Broušení je široce používáno pro rehabilitaci dálničních vozovek a je někdy aplikováno na povrchy drah, ale neposkytuje stejnou kapacitu odvodu vody jako řezané drážkování. Pro prevenci aquaplaningu na drahách je řezání drážek s plně hlubokými 6 mm kanálky požadovaným ošetřením dle norem FAA a ICAO.

Účinky na tření a odvodnění

Primárním mechanismem, kterým drážkování zvyšuje tření vozovky za mokra, je rychlé odvádění vody z kontaktní zóny pneumatiky s vozovkou. Když pneumatika letadla přejíždí po mokrém povrchu vozovky, voda se zachycuje na přední hraně stopy pneumatiky. Na nedrážkovaném povrchu tato voda vytváří klín, který s rostoucí rychlostí proniká stále hlouběji do stopy, až nakonec pneumatiku zcela zvedne z vozovky — stav známý jako dynamický aquaplaning. Rovnice rychlosti aquaplaningu odvozené NASA kvantifikují tento vztah:

Pro nerotující pneumatiku při doskoku (stav roztáčení):

[ V_{p\text{(spin-up)}} = 7,7 \sqrt{P} ]

Pro rotující, nebrzděnou pneumatiku (stav doběhu):

[ V_{p\text{(spin-down)}} = 9,0 \sqrt{P} ]

kde (V_p) je rychlost aquaplaningu v uzlech a (P) je huštění pneumatiky v psi (lb/in²). Pro typickou pneumatiku proudového dopravního letadla huštěnou na 1 380 kPa (200 psi) je rychlost aquaplaningu při roztáčení — rychlost při doskoku, kde je aquaplaning nejkritičtější — přibližně 109 uzlů (202 km/h) . Drážkování povrchu vozovky účinně zvyšuje tyto prahové rychlosti aquaplaningu tím, že poskytuje odvodňovací kanálky, které umožňují vodě unikat laterálně a podélně zpod pneumatiky.

Odvodňovací mechanismus drážkování lze pochopit prostřednictvím modelu stopy pneumatiky se třemi zónami, který navrhl Gough a byl dále rozpracován výzkumem NASA. V tomto modelu vyvíjí valící se pneumatika na zaplavené vozovce tři odlišné zóny ve své stopě: Zóna 1, na přední hraně, kde voda nese pneumatiku (zóna dynamického aquaplaningu); Zóna 2, kde přetrvává tenký zbytkový vodní film (zóna viskózního aquaplaningu); a Zóna 3, na zadní hraně, kde pneumatika dosahuje v podstatě suchého kontaktu s nerovnostmi vozovky. Drážky fungují primárně v Zóně 1, poskytují únikové kanálky s nízkým odporem pro vodu a tím zkracují délku zóny dynamického aquaplaningu. To posouvá nástup aquaplaningu k vyšším rychlostem a zvyšuje podíl stopy, který zůstává v suchém kontaktu.

Přistávací zařízení raketoplánu NASA v Kennedyho vesmírném středisku poskytlo dramatický důkaz účinnosti drážkování. Tato dráha o délce 4 572 m (15 000 stop) a šířce 91 m (300 stop) obdržela příčný vzor řezaných drážek 6 mm × 6 mm s roztečí 29 mm. Během testování v červnu 1976 NASA zjistila, že drážkovaná dráha vyžadovala intenzitu srážek přibližně 81 mm/hod (3,2 palce/hod) k zahájení povrchového zaplavení v místech kol hlavního podvozku raketoplánu, ve srovnání s předpokládanou intenzitou zaplavení pouze 47 mm/hod (1,85 palce/hod) na základě samotného příčného sklonu a textury nedrážkovaného povrchu. Toto 72procentní zvýšení prahu zaplavení bylo připsáno vyleštěným kanálkům drážek vytvořeným diamantovým řezáním, které poskytují nižší odpor proudění než přirozená povrchová textura a nutí vodu k nejkratší odvodňovací cestě přímo přes dráhu.

Drážkování má také příznivý účinek na hromadění usazenin gumy. Pneumatiky letadel ukládají gumu při doskoku, a na nedrážkovaných površích tato guma vyplňuje přirozenou texturu vozovky, vytvářejíc hladké skvrny, které drasticky snižují tření za mokra. Na drážkovaných površích je míra hromadění gumy měřitelně nižší než na ekvivalentních nedrážkovaných površích se stejnou úrovní provozu, protože drážky chrání vrcholy mikrotextury vozovky před leštěním pneumatikami a poskytují kanálky, které zůstávají otevřené, i když se guma hromadí na povrchových hřebenech mezi drážkami. Kromě toho přispívá periodické mechanické působení pneumatik vtlačujících gumu do drážek a proplachování dešťovou vodou k samočisticímu efektu, který pomáhá udržovat funkčnost drážek mezi intervaly údržby.

Opotřebení a degradace drážek

Drážky na drahách se postupem času zhoršují kombinovanými účinky zatížení letadlovým provozem, působením prostředí a degradací materiálu. Rychlost a vzor zhoršování drážek závisí na typu vozovky, objemu a skladbě provozu, klimatických podmínkách a tvrdosti kameniva vozovky. Pochopení mechanismů degradace drážek je nezbytné pro plánování inspekčních intervalů, předvídání potřeb údržby a plánování operací přeřezání dříve, než se riziko aquaplaningu stane nepřijatelným.

Primární typy poškození drážek uznávané FAA a zdokumentované v AC 150/5320-12C zahrnují:

Opotřebení drážek (snížení hloubky): Nejběžnější forma zhoršování drážek je postupné snižování hloubky drážek v důsledku povrchové abraze pneumatikami letadel. Každý průjezd pneumatiky aplikuje tečné smykové síly na povrchu vozovky, které postupně opotřebovávají hřebeny mezi drážkami a zakulacují okraje drážek. Míra ztráty hloubky závisí na intenzitě provozu a odolnosti kameniva proti obrusu. Tvrdá, leštivzdorná kameniva jako křemenec, žula a některé čediče vykazují pomalejší míru opotřebení, zatímco měkčí vápencová a dolomitická kameniva se opotřebovávají rychleji. Výzkum publikovaný v International Journal of Pavement Engineering prokázal, že snižování hloubky drážek následuje nelineární trajektorii, s relativně rychlým počátečním opotřebením následovaným klesající mírou opotřebení, jak se povrchové hřebeny rozšiřují a distribuují kontaktní tlak pneumatiky.

Uzavírání drážek: U asfaltových vozovek dochází k uzavírání drážek, když asfaltové pojivo podléhá plastické deformaci při opakovaném zatížení letadly, zejména za vysokých teplot. Boční stěny drážek postupně tečou dovnitř, čímž se snižuje šířka a průřezová plocha drážek. Uzavírání drážek je nejvýraznější v oblastech v místě kol, kde jsou koncentrována zatížení pneumatik a kde kombinace svislého zatížení a příčného smyku při zatáčení zhoršuje deformaci. Uzavírání může zmenšit šířku drážek z původních 6 mm na méně než 3 mm, čímž se účinně eliminuje drenážní funkce drážky.

Kontaminace gumou: Guma z pneumatik letadel usazená během přistání se hromadí na všech površích drah, ale může být obzvláště problematická na drážkovaných drahách, když guma vyplňuje drážky. Přestože drážkované povrchy obecně hromadí méně gumy než nedrážkované povrchy, těžká kontaminace gumou v zónách doskoku může částečně nebo úplně zaplnit kanálky drážek. Odstraňování gumy z drážkovaných povrchů vyžaduje specializované techniky — vysokotlaké vodní ostřikování při 20 000–35 000 kPa (3 000–5 000 psi) nebo aplikaci tlakového chemického rozpouštědla následovanou mechanickým kartáčováním — k vyčištění drážek bez poškození povrchových hřebenů.

Zlomy a odštěpování okrajů: Okraje řezaných drážek jsou náchylné k lokalizovanému lámání a odštěpování, zejména v betonových vozovkách, kde mohou být částice kameniva na okrajích drážek uvolněny opakovaným nárazem pneumatik. Zhoršování okrajů rozšiřuje drážky nad jejich konstrukční šířku a vytváří nepravidelné profily drážek, které snižují účinnost odvodnění.

Eroze drážek: V asfaltu i betonu může třecí působení vody protékající drážkami během silných dešťů postupně erodovat stěny drážek, zejména pokud povrch vozovky obsahuje kamenivo citlivé na vodu nebo špatně pojené pojivo. Tato forma degradace je obvykle pomalá, ale může se zrychlit v klimatu s častými cykly zmrazování a rozmrazování.

40procentní práh FAA — vyžadující nápravná opatření, když je 40 procent drážek sníženo na 3 mm nebo méně v hloubce a/nebo šířce na vzdálenost 457 m (1 500 stop) — představuje bod degradace, při kterém síť drážek již neposkytuje adekvátní odvodňovací kapacitu. Při tomto prahu je kombinovaná průřezová plocha zbývajících funkčních drážek nedostatečná k odvedení objemu vody generovaného středními až silnými srážkami. Výzkum modelování predikce uzavírání drážek, publikovaný v Road Materials and Pavement Design (2023), použil genové expresní programování k vývoji prediktivních modelů korelujících ztrátu rozměru drážek se zatížením provozem, teplotou vozovky a časem, což umožňuje provozovatelům letišť proaktivně předvídat potřeby přeřezání.

Přeřezání je proces obnovy opotřebovaných drážek na jejich původní rozměry opětovným vyříznutím stávajícího zarovnání drážek. Na rozdíl od počátečního drážkování, které vyžaduje vytvoření vzoru drážek, přeřezání následuje stávající kanálky drážek a typicky vyžaduje nižší spotřebu diamantových kotoučů a rychlejší výrobní tempo, protože kotouče následují stávající dráhy se sníženým odporem materiálu. Operace přeřezání odstraňuje nečistoty, kontaminaci gumou a opotřebovaný povrchový materiál uvnitř a v blízkosti drážek, čímž obnovuje plný profil 6 mm × 6 mm. U asfaltových drah lze přeřezání typicky provést 2–3krát, než se tloušťka povrchové vrstvy vozovky stane nedostatečnou pro podporu plně hlubokých drážek, načež je nutná překryvná vrstva vozovky nebo rekonstrukce.

Inspekce stavu drážek

Pravidelná a systematická inspekce stavu drážek na drahách je nařízena leteckými úřady, aby bylo zajištěno, že drážky zachovávají své konstrukční rozměry a funkční výkon. Inspekční proces se vyvinul od ručních bodových měření pomocí mechanických hloubkoměrů k sofistikovaným automatizovaným systémům využívajícím laserovou profilometrii, 3D zobrazování a dronové senzory, které mohou zmapovat celou dráhu za zlomek času potřebného tradičními metodami.

Ruční inspekční metody: Tradiční inspekce drážek se spoléhá na mechanické hloubkoměry a měřidla šířky rozmístěná v předem stanovených intervalech podél dráhy. Inspektor zaznamenává měření na každém místě vzorkování — typicky v intervalech 15–30 m v každém místě kol — a vypočítává procento drážek splňujících rozměrovou specifikaci. Ačkoli je přímočará, ruční inspekce je náročná na práci, vzorkuje pouze malý zlomek celkové populace drážek a vyžaduje uzavření dráhy nebo omezující přístupové protokoly, které ovlivňují provoz letiště. FAA specifikuje, že ruční měřicí přístroje musí mít rozlišení nejméně 0,127 mm (0,005 palce), aby spolehlivě detekovaly rozdíl mezi funkčními 6 mm drážkami a degradovanými 3 mm drážkami.

Laserové profilovací systémy: Nejvýznamnějším pokrokem v technologii inspekce drážek bylo nasazení vysokorychlostního laserového profilovacího zařízení schopného měřit nadmořskou výšku povrchu vozovky s submilimetrovým rozlišením při dálničních rychlostech. FAA vyvinula profilovací zařízení založené na bodovém laseru používající triangulační snímače vzdálenosti s nominální velikostí bodu 1 mm, měřicím rozsahem ±200 mm a vzorkovací frekvencí až 32 kHz. Toto zařízení namontované na osobním vozidle může sbírat spojitá profilová data drážek při rychlostech až 110 km/h (68 mph) bez narušení provozu letiště.

Sebraná laserová profilová data jsou zpracována prostřednictvím automatizovaných algoritmů identifikace drážek k extrakci jednotlivých rysů drážek z topografie povrchu vozovky. Software ProGroove od FAA implementuje techniku založenou na dolní propusti: vyhlazený profil je generován aplikací dolní propusti na surová profilová data, a rozdíl mezi vyhlazeným a surovým profilem je použit k identifikaci umístění drážek. Koncové body drážek jsou určeny z průsečíků mezi surovým a filtrovaným profilem, a rozměry drážek jsou vypočteny z identifikovaných rysů. Novější algoritmy vyvinuté v akademickém výzkumu — včetně filtrů založených na K-means shlukování, metod posuvného okna a klasifikátorů s podpůrnými vektory s polynomiálním jádrem — prokázaly zlepšenou přesnost při identifikaci mělkých nebo opotřebovaných drážek, dosahujíc hodnot F-measure 0,98 v publikovaných studiích.

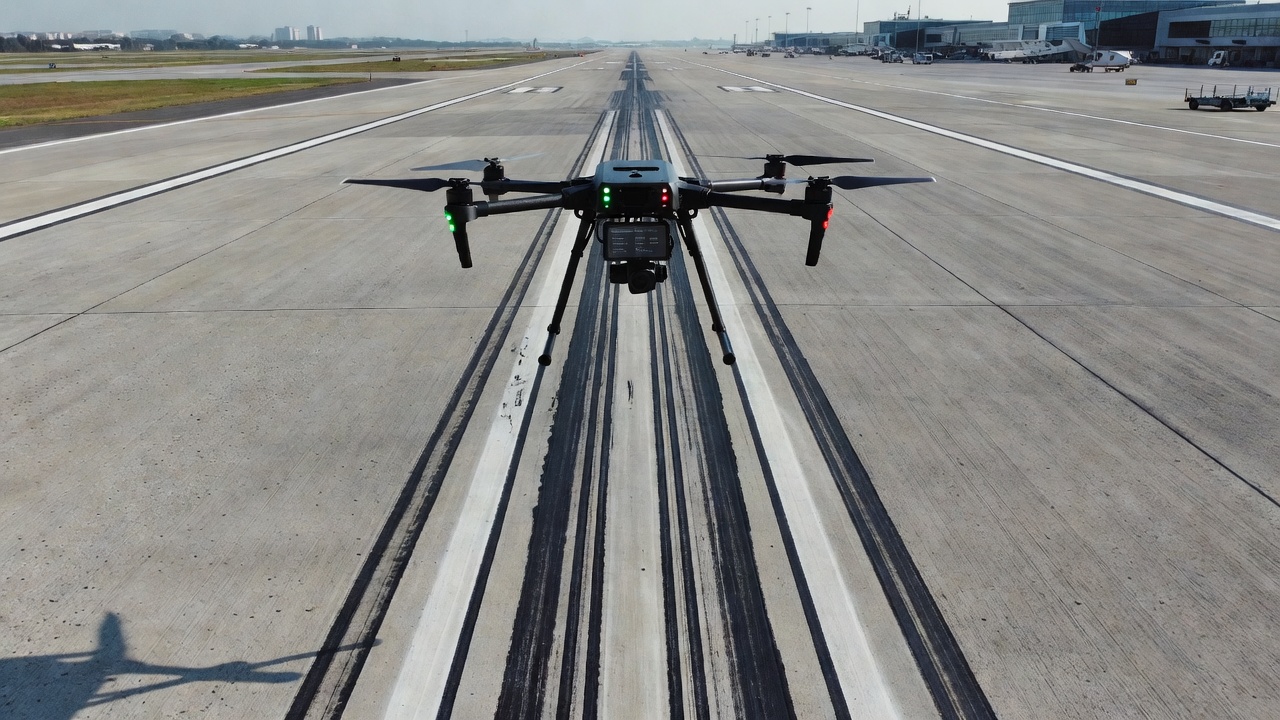

Dronová inspekce drážek: Aplikace bezpilotních letadel (UAV nebo dronů) na inspekci drážek drah představuje vznikající technologii, která kombinuje výhody rychlého nasazení, minimálního provozního narušení a komplexního pokrytí povrchu. Drony vybavené vysokorychlostními optickými kamerami, LiDAR senzory a termovizními systémy mohou zmapovat celou délku dráhy v jednom letu a zachytit detailní snímky a 3D povrchová data pro analýzu drážek.

Studie z roku 2024 publikovaná v PMC s názvem Digitalization and Automation of Runway Inspection Using UAV-Acquired Imagery představila komplexní rámec pro automatizovanou inspekci a hodnocení stavu pomocí dronových kamer a algoritmů hlubokého učení. Přístup využívá fotogrammetrii structure-from-motion (SfM) ke generování hustých 3D mračen bodů a ortofoto mozaik z překrývajících se dronových fotografií, ze kterých lze extrahovat rozměry drážek pomocí technik počítačového vidění. Dronový přístup umožňuje kontinuální monitorování stavu drážek v čase, přičemž následná měření poskytují data detekce změn, která odhalují progresivní vzory zhoršování drážek na celém povrchu dráhy.

Automatizovaná inspekce drážek pomocí dronů je obzvláště cenná pro bezpečnostní hodnocení založené na deskách PCC, kde musí být stav drážek posuzován ve spojení se stavem spár desek. Interakce mezi degradací drážek a zhoršováním spár je komplexní — drážky ukončené v blízkosti poškozených spár mohou zaznamenat urychlené odštěpování okrajů, zatímco selhání těsnění spár může umožnit infiltraci vody, která narušuje integritu drážek. Integrované inspekční přístupy, které současně vyhodnocují rozměry drážek, stav spár desek, povrchová poškození a třecí charakteristiky, poskytují nejkomplexnější hodnocení bezpečnosti dráhy.

Drážkování betonu versus asfaltu

Chování, výkon a konstrukční aspekty drážkování drah se významně liší mezi vozovkami z portlandského cementového betonu (PCC) a asfaltové směsi (HMA) . Oba typy vozovek jsou kandidáty na drážkování, ale materiálové vlastnosti každého z nich ovlivňují postupy instalace drážek, jejich životnost a požadavky na údržbu.

Drážkování asfaltové vozovky: Přibližně 90 procent drážkovaných drah ve Spojených státech je asfaltových, což odráží převahu konstrukce flexibilních vozovek na amerických letištích. Drážkování asfaltu vyžaduje, aby vozovka byla stabilní, měla správnou hustotu a byla podepřena řádným podkladem. Nedostatečně zhutněný nebo strukturálně nedostatečný asfalt nepodpoří boční stěny drážek, což vede k rychlému uzavírání drážek a deformaci okrajů. Asfaltové pojivo musí mít odpovídající tuhost při nejvyšších očekávaných teplotách vozovky, aby odolávalo plastickému toku při zatížení pneumatikami letadel; polymerem modifikovaná pojiva (PG 76-22 nebo vyšší) jsou obecně doporučována pro drážkované asfaltové dráhy v teplém klimatu.

Drážkování asfaltu se typicky provádí poté, co vozovka vychladla a dosáhla plného vyzrání, což u konvenční asfaltové směsi vyžaduje minimálně 30 dní po pokládce, aby došlo k oxidačnímu stárnutí pojiva a stabilizaci matrice kameniva. Předčasné drážkování nevyzrálého asfaltu může mít za následek rozpad drážek, trhání okrajů a nabalování pojiva na diamantové kotouče. Specifikace diamantových kotoučů pro drážkování asfaltu typicky používá tvrdší pojivovou matrici než pro beton, protože asfalt je méně abrazivní a kotouče musí odolávat předčasnému opotřebení při řezání relativně měkkého pojivem potaženého kameniva.

Klíčovým problémem drážkování asfaltu je uzavírání drážek v oblastech v místě kol během horkého počasí. Studie prokázaly, že snižování šířky drážek u asfaltu je primárně funkcí kumulativního zatížení provozem, teploty vozovky a reologie pojiva. Letiště v horkém klimatu nebo ta obsluhující těžká letadla s vysokým huštěním pneumatik mohou potřebovat monitorovat stav drážek častěji a plánovat přeřezání v kratších intervalech než letiště v mírném pásmu.

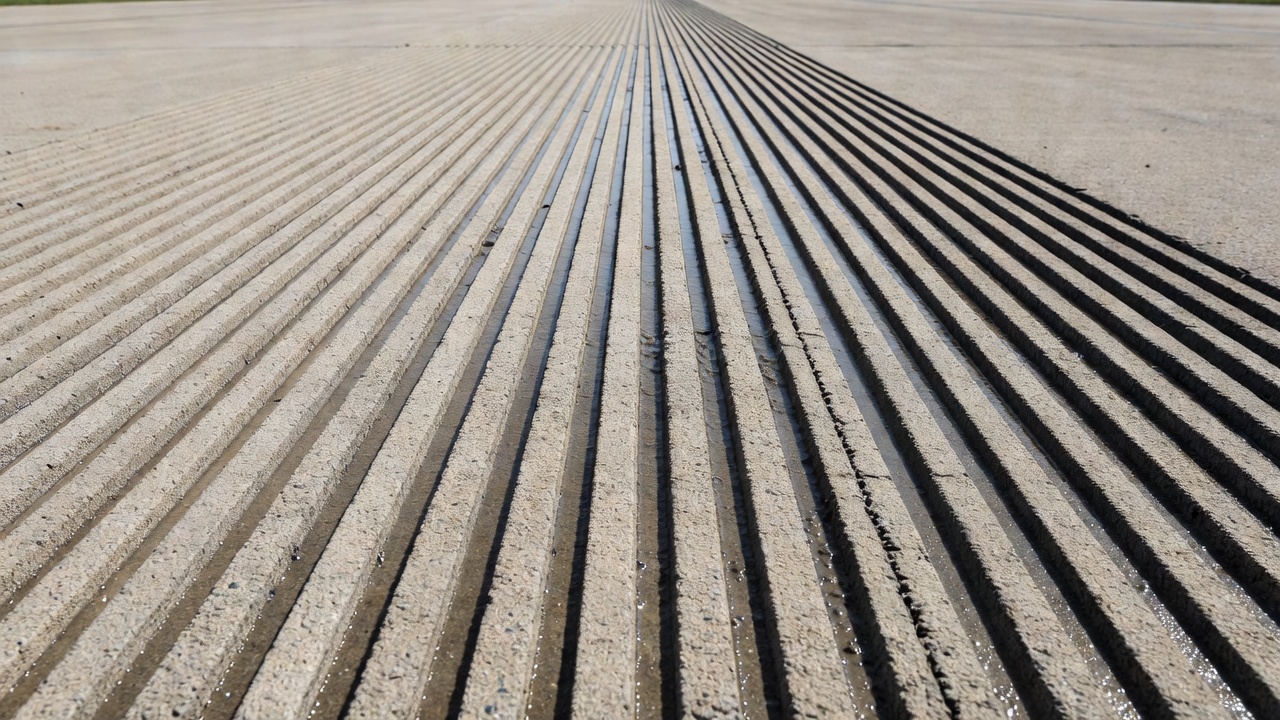

Drážkování betonové vozovky: Drážkování betonu představuje jiné výzvy. Vysoká pevnost v tlaku a tuhost betonu poskytují vynikající stabilitu bočních stěn drážek a správně provedené betonové drážky typicky vykazují delší životnost než asfaltové drážky při ekvivalentním provozu. Beton je však výrazně abrazivnější než asfalt, což má za následek vyšší spotřebu diamantových kotoučů a nižší rychlost výroby. Specifikace diamantových kotoučů pro drážkování betonu používá měkčí pojivovou matrici, která se snadněji opotřebovává, aby kontinuálně odhalovala čerstvé diamantové řezné hrany; u tvrdších křemičitých kameniv jsou nezbytné velmi měkké pojivové matrice pro udržení přijatelné rychlosti řezání.

Kritickým aspektem drážkování betonu je řízení příčných spár a existujících trhlin. Drážky musí být ukončeny 75–225 mm (3–9 palců) od příčných dilatačních a smršťovacích spár, aby se zabránilo odštěpování na okrajích spár. Stávající odštěpky a náhodné trhliny musí být opraveny před drážkováním. Veškeré drážkování drah na betonu je orientováno příčně, což znamená, že drážky kříží podélné stavební spáry bez jakéhokoli škodlivého účinku — diamantové kotouče čistě řežou přes rozhraní spár. Pokud podélné spáry zaznamenaly významné výškové rozdíly (svislé posuny mezi sousedními deskami), může být před drážkováním vyžadováno diamantové broušení pro obnovení hladkosti povrchu.

Kompozitní vozovky: Dráhy s asfaltovými překryvy na betonových základových vrstvách (kompozitní vozovky) představují jedinečné výzvy pro drážkování. Tloušťka asfaltového překryvu musí být dostatečná k pojmutí plné hloubky 6 mm drážky bez odhalení podkladového betonu nebo rozhraní pojiva. Typicky se pro drážkované kompozitní vozovky doporučuje minimální tloušťka překryvu 50 mm (2 palce) . Vzor drážek na kompozitních překryvech se řídí stejnými normami jako u konvenčního asfaltového drážkování, ale překryv musí být strukturálně adekvátní a dobře spojený s betonovým základem, aby se zabránilo delaminaci v místech drážek při zatížení letadly.

Podélné versus příčné drážkování

Orientace drážek vozovky vůči směru pohybu má významné důsledky pro účinnost odvodnění, třecí charakteristiky, praktičnost výstavby a generování hluku. Zatímco příčné drážkování (kolmé na směr pohybu) je univerzálním standardem pro letištní dráhy, podélné drážkování (rovnoběžné se směrem pohybu) je běžně používáno na dálnicích a bylo hodnoceno pro některé letištní aplikace.

Příčné drážkování: Příčné drážky, orientované kolmo na směr pohybu letadla, jsou standardem pro prevenci aquaplaningu na drahách, protože poskytují nejkratší a nejúčinnější odvodňovací cestu pro vodu pohybující se pod vlivem příčného sklonu dráhy. Každá příčná drážka funguje jako individuální záchytný kanálek, který zachycuje vodu odtékající po povrchu a odvádí ji přímo k okraji dráhy. Velký počet drážek na jednotku délky (přibližně 26–31 drážek na metr při rozteči 32–38 mm) zajišťuje, že pneumatika valící se po dráze naráží na odvodňovací kanálky v extrémně krátkých intervalech, čímž účinně narušuje jakýkoli souvislý vodní film.

Příčné drážkování však zvyšuje hluk pneumatik-vozovka ve srovnání s nedrážkovanými nebo podélně texturovanými povrchy. Periodický náraz prvků běhounu pneumatiky proti okrajům drážek generuje tónový hluk na frekvencích souvisejících s roztečí drážek a rychlostí vozidla. U dálničních aplikací může být tento hluk obtěžující pro okolní komunity, což je jeden z důvodů, proč je na silnicích často preferována podélná texturace. U letištních drah je generování hluku menším problémem vzhledem k omezené době pozemního provozu letadel a typickým vzdálenostem mezi dráhami a obytnými oblastmi, což činí vynikající odvodňovací výkon příčného drážkování převažujícím konstrukčním hlediskem.

Podélné drážkování: Podélné drážky, orientované rovnoběžně se směrem pohybu, poskytují spojité odvodňovací kanálky podél délky dráhy, které odvádějí vodu na konce dráhy spíše než do stran. Tato orientace je méně účinná pro odstraňování vody, protože délky odvodňovacích cest jsou mnohem delší — voda musí putovat celou délkou dráhy nebo k nejbližšímu příčnému odvodňovacímu bodu namísto šířky dráhy. Podélné drážkování však nabízí nižší valivý odpor a snížený hluk pneumatik ve srovnání s příčným drážkováním, což jsou významné výhody pro dálniční aplikace.

Na dálnicích jsou podélné drážkování a podélné rýhování (mělké drážky vytvořené v čerstvém betonu během výstavby) standardními úpravami pro betonové povrchy vozovek, jak je zdokumentováno v technickém přehledu FHWA o texturování betonových vozovek (FHWA-HIF-17-011) . Podélná orientace poskytuje adekvátní makrotexturu pro tření za mokra při minimalizaci tónového kvílení spojeného s příčnými vzory rýhování.

Pro letištní aplikace bylo podélné drážkování hodnoceno pro pojížděcí dráhy a vysokorychlostní výjezdové pojížděcí dráhy, kde je riziko aquaplaningu při pojíždění nízkou rychlostí nižší než na aktivních drahách. Některá vojenská letiště také použila podélné drážkování na krajnicích drah nebo v oblastech bezpečnostních ploch. Žádný hlavní orgán civilního letectví však nedoporučuje podélné drážkování jako náhradu za příčné drážkování na primárních površích drah, kde letadla přistávají vysokou rychlostí, protože účinnost odvodnění podélných drážek je prokazatelně nižší za podmínek odvodnění příčným sklonem.

Případ přistávacího zařízení raketoplánu: Dráha raketoplánu NASA v Kennedyho vesmírném středisku poskytuje zajímavou případovou studii orientace drážek. Šířka dráhy 91 m (300 stop) — přibližně dvojnásobek šířky standardní komerční dráhy — vyžadovala výjimečně hustý vzor drážek pro odvodnění vody přes prodlouženou délku odvodňovací cesty. Příčný vzor drážek používal těsnější rozteč 29 mm (namísto standardních 38 mm), aby kompenzoval širší vozovku. Tento případ ilustruje vztah mezi geometrií drážek, šířkou vozovky a požadavky na odvodnění: jak se délka odvodňovací cesty zvětšuje (kvůli širší vozovce nebo nižšímu příčnému sklonu), je k udržení adekvátní odvodňovací kapacity zapotřebí těsnější rozteč drážek.

Stavební aspekty a osvědčené postupy

Úspěšné drážkování drah vyžaduje pečlivé plánování, správné vybavení, kvalifikované operátory a důkladné porozumění chování vozovky. Následující provozní faktory významně ovlivňují kvalitu drážkování, rychlost výroby a náklady.

Kapacita drážkovacího zařízení: Rychlost výroby drážkovací operace je přímo úměrná šířce sestavy řezné hlavy a počtu diamantových kotoučů nasazených současně. Moderní vysokokapacitní drážkovací stroje mohou nést řezné hlavy o rozpětí 910 mm (36 palců) nebo více, s více hlavami uspořádanými pro překrývající se pokrytí. Celkový počet kotoučů na stroji určuje, kolik drážek je řezáno na jeden průchod, a tedy kolik průchodů je zapotřebí k pokrytí celé šířky dráhy. Stroj řežící pás 910 mm při rozteči 38 mm řeže přibližně 24 drážek na průchod, což vyžaduje asi 49 průchodů k pokrytí standardní dráhy o šířce 45 m (150 stop).

Řízení diamantových kotoučů: Životnost diamantového kotouče je jediným největším variabilním nákladem při drážkování drah. Míra spotřeby kotoučů závisí na tvrdosti kameniva, specifikaci kotouče, účinnosti chlazení a technice operátora. Na asfaltových drahách s měkkým kamenivem může sada diamantových kotoučů vydržet po celou dobu trvání projektu drážkování dráhy. Na betonových drahách s tvrdým křemičitým kamenivem může být výměna kotoučů nutná každých 460–920 m² (5 000–10 000 čtverečních stop) . Náklady na kotouče pro celý projekt drážkování dráhy se mohou pohybovat od 0,50 do 3,00 USD za metr čtvereční (0,05 až 0,30 USD za čtvereční stopu) v závislosti na typu vozovky a charakteristikách kameniva.

Řízení vody: Nepřetržitý přísun vody potřebný pro chlazení kotoučů — přibližně 1 900 l/min (500 gpm) — vyžaduje spolehlivé zdroje vody a distribuční systémy. Většina drážkovacích operací využívá vodní cisterny, které kyvadlově přepravují vodu mezi drážkovacím strojem a letištním hydrantem nebo zdrojem vody. Potřeba vody znamená, že drážkovací operace jsou nejekonomičtější, když je k dispozici vysokokapacitní zdroj vody v blízkosti dráhy. Kal vznikající při drážkování musí být řízen, aby se zabránilo jeho vniknutí do dešťové kanalizace; standardní praxí je vyplachování vysoce zředěného kalu na přilehlé zelené plochy, kde je neškodný a poskytuje půdě minerální živiny.

Provozní omezení: Drážkování letištních drah musí být typicky prováděno během nočních hodin nebo v jiných obdobích s nízkým provozem, aby se minimalizovalo narušení letadlového provozu. Dostupné pracovní okno — často 6–8 hodin za noc — omezuje denní produkci a prodlužuje celkovou dobu trvání projektu. Potřeba uvést dráhu do provozuschopného stavu na konci každé pracovní doby přidává čas na přípravu a úklid každé směny. Typický projekt drážkování dráhy na komerčním letišti s dráhou délky 3 000 m (10 000 stop) může vyžadovat 15–30 pracovních nocí k dokončení, v závislosti na kapacitě zařízení a dostupných pracovních hodinách.

Kontrola kvality: Rozměry drážek jsou během výstavby kontinuálně ověřovány pomocí hloubkoměrů a šablon šířky. Dokončený vzor drážek je kontrolován na spojitost přes podélné spáry, jednotné ukončení drážek na okrajích vozovky a konzistentní zarovnání. Po dokončení stavby musí být provedeno testování tření pomocí CFME před navrácením dráhy do neomezeného provozu, aby se ověřilo, že drážkovaný povrch dosahuje požadovaných úrovní tření za mokra. Jakékoli oblasti nesplňující specifikaci tření musí být přeřezány nebo jinak ošetřeny, aby bylo dosaženo souladu.

Regulační historie a celosvětové přijetí

Přijetí drážkování drah jako standardní bezpečnostní praxe následovalo trajektorii od výzkumu NASA v 60. letech přes implementaci FAA v 70. letech až po univerzální uznání ICAO v 80. letech. Langley Research Center NASA zahájilo první systematické zkoumání drážkování vozovek pro prevenci aquaplaningu v roce 1962, provádějíc testy pneumatik letadel v plném měřítku na zařízení Langley Aircraft Landing Loads and Traction Facility. Výzkum přesvědčivě prokázal, že příčné řezané drážky mohou zabránit dynamickému i viskóznímu aquaplaningu za srážkových podmínek, které způsobovaly úplný aquaplaning na nedrážkovaných površích.

První provozní drážkování dráhy bylo instalováno na Washington National Airport (DCA) v roce 1965 na omezeném testovacím úseku, následované instalacemi na celých drahách na několika amerických vojenských leteckých základnách. FAA formalizovala požadavky na drážkování ve svém systému poradních oběžníků na počátku 70. let a v polovině 70. let se drážkování stalo standardním požadavkem pro všechny nové federálně financované stavby drah ve Spojených státech.

Mezinárodně ICAO začlenilo pokyny pro drážkování do příručky pro navrhování letišť (Doc 9157) a následně do norem Annex 14, uznávajíc drážkování jako osvědčené protiopatření proti kluzkosti drah. Dnes mají prakticky všechna komerční letiště se zpevněnými dráhami obsluhujícími proudová letadla drážkované primární dráhy. Univerzální přijetí drážkování, v kombinaci s dalšími bezpečnostními vylepšeními drah, jako jsou záchytné systémy z umělých materiálů (EMAS) a bezpečnostní plochy drah (RSA), přispělo k podstatnému snížení nehod s vyjetím z drah během provozu za mokra.

Space Foundation uznala bezpečnostní drážkování drah jako certifikovanou spin-off technologii NASA ve své Síni slávy vesmírných technologií, konstatujíc, že technologie původně vyvinutá pro bezpečnost přistání raketoplánů byla přenesena do komerčního a vojenského letectví, čímž ušetřila nespočet životů díky prevenci aquaplaningu.
