Injektážní lití — Cementová injektáž pro opravy betonu

Definice injektážního lití při cementové injektáži

Injektážní lití je kontrolované ukládání tekuté cementové směsi — obsahující portlandský cement, vodu a popřípadě jemné kamenivo nebo chemické přísady — do definované dutiny, trhliny, mezery, kanálku nebo prostoru mezi stávajícím betonem a podkladem, s cílem zcela vyplnit tento prostor, spojit se s okolními povrchy a obnovit strukturální kontinuitu, přenos zatížení nebo ochranu proti korozi. Termín „injektážní lití" se používá v oblasti betonových konstrukcí, oprav a údržby k odlišení samotného aktu ukládání směsi od materiálu (injektážní směs) a od širšího procesu (injektáž).

Cementová injektáž se řídí řadou mezinárodních a národních norem. Příručka FHWA pro instalaci a injektáž předpínacích kabelů (FHWA-NHI-13-026) poskytuje komplexní návod pro injektáž předpínacích kabelů v mostech. FAA Advisory Circular 150/5370-10H (Standardní specifikace pro výstavbu letišť) odkazuje na injektáž pro opravy letištních vozovek, stabilizaci podkladních vrstev a instalace kotev. ASTM C476 (Standardní specifikace pro zálivku pro zdivo) definuje klasifikace jemné a hrubé zálivky a ACI 351.1R (Injektáž základových desek zařízení) pokrývá přesné injektážní aplikace.

Základní rozdíl mezi injektážním litím a ukládáním betonu spočívá v konzistenci materiálu a účelu. Injektážní směs je navržena tak, aby byla dostatečně tekutá k protékání do úzkých prostor vlastní vahou nebo mírným tlakem, zatímco konstrukční beton je navržen k ukládání do forem v tužší konzistenci. Injektážní směs typicky obsahuje pouze jemné kamenivo (písek procházející sítem č. 4, maximálně 4,75 mm) nebo žádné kamenivo, zatímco beton obsahuje hrubé kamenivo do 20 mm nebo větší. Injektážní směs se používá pro specializované vyplňování, spojování a opravy; beton se používá pro primární konstrukční prvky.

Injektážní lití musí být provedeno jako nepřetržitá operace, dokud není dutina zcela vyplněna. Přerušení může zanechat studené spoje, dutiny nebo neúplné vyplnění. Pro objemná injektážní lití — jako je injektáž pod desky pro podtěsnění vozovek nebo velké opravy kaveren — se používá více injektážních míst k zajištění úplného pokrytí. U přesných aplikací, jako je injektáž kabelových kanálků, se lití monitoruje pozorováním návratu směsi na výstupních otvorech.

Druhy cementových injektážních směsí

Cementové injektážní směsi se klasifikují podle složení do tří hlavních typů: čistá cementová zálivka, pískovaná cementová zálivka a expandující cementová zálivka. Každý typ má odlišné reologické vlastnosti, pevnostní charakteristiky a oblasti použití.

Čistá cementová zálivka

Čistá cementová zálivka se skládá z portlandského cementu a vody, bez jemného kameniva. Vodní součinitel (w/c) se typicky pohybuje od 0,35 do 0,50 hmotnostně, i když poměry již od 0,30 lze použít pro specializované aplikace vyžadující maximální pevnost a minimální smrštění. Vodní součinitel je jediným nejdůležitějším faktorem určujícím vlastnosti čisté cementové zálivky.

Pevnost v tlaku čisté cementové zálivky rychle klesá s rostoucím vodním součinitelem. Při w/c = 0,35 jsou dosažitelné 28denní pevnosti 50 až 55 MPa. Při w/c = 0,50 pevnost klesá na přibližně 25 až 35 MPa. Vztah se řídí stejným zákonem vodního součinitele, který platí pro pevnost betonu (Abramsův zákon), i když se strmějším sklonem, protože není přítomno kamenivo, které by přispívalo k mechanické pevnosti.

Čistá cementová zálivka se používá pro injektáž trhlin (nekonstrukční) v betonových prvcích, kde je šířka trhliny 0,5 až 5,0 mm a není vyžadována úplná strukturální kontinuita. FHWA uvádí, že „čistá cementová zálivka byla hojně používána pro vyplňování trhlin, kanálků kolem předpínacích kabelů a malých dutin", protože její tekutost umožňuje pronikání do úzkých otvorů. Pro injektáž kabelových kanálků dodatečného předpínání se používá čistá cementová zálivka nebo jemná pískovaná zálivka (s pískem procházejícím sítem č. 16), aby bylo zajištěno úplné vyplnění meziprostorů mezi jednotlivými prameny uvnitř kanálku.

Zásadním omezením čisté cementové zálivky je odsazování vody — oddělování přebytečné záměsové vody, která po uložení stoupá k povrchu, zatímco částice cementu klesají. Odsazování vody vytváří vzduchové dutiny v horní části vodorovných nebo šikmých dutin, čímž je narušena úplnost vyplnění a soudržnost. Zkouška ASTM C940 měří odsazování vody po dobu 3 hodin. Přijatelné odsazování vody pro injektážní směs pro předpínání je méně než 2 % objemu po 3 hodinách s následným vsáknutím odsazené vody do 24 hodin.

Pískovaná cementová zálivka

Pískovaná cementová zálivka obsahuje jemné kamenivo (písek) kromě cementu a vody, čímž vzniká materiál se zlepšenou rozměrovou stálostí, sníženým smrštěním, vyšší výtěžností a lepšími mechanickými vlastnostmi v tlustších vrstvách. Písek musí procházet sítem č. 16 (1,18 mm) pro většinu injektážních aplikací a může být až do síta č. 4 (4,75 mm) pro aplikace hrubé zálivky, jako je injektáž zdiva (ASTM C476).

Poměr písku k cementu hmotnostně se pohybuje od 0,5:1 do 3:1, přičemž 2:1 je nejběžnější pro univerzální injektáž. Vodní součinitel je typicky 0,45 až 0,55, i když může být zapotřebí více vody k dosažení požadované tekutosti při vyšším obsahu písku. Doba výtoku z trychtýře pro pískovanou zálivku je typicky 30 až 60 sekund (ASTM C939), o něco vyšší než u čisté cementové zálivky kvůli obsahu písku.

Výhody pískované zálivky oproti čisté cementové zálivce zahrnují:

• Snížené smrštění — Kostra písku omezuje smrštění vysycháním. Pískovaná zálivka v poměru 2:1 má přibližně o 50 % menší smrštění vysycháním než čistá cementová zálivka, což snižuje riziko porušení soudržnosti na rozhraní zálivky a betonu.
• Nižší hydratační teplo — Písek ředí obsah cementu na jednotku objemu, čímž snižuje maximální nárůst teploty během hydratace. To je důležité u lití přesahujících tloušťku 100 mm, kde hrozí tepelné trhliny.
• Vyšší výtěžnost — Jedna metrická tuna cementu produkuje přibližně 0,6 m³ čisté cementové zálivky, ale 1,2 až 1,5 m³ pískované zálivky 2:1, čímž se snižují náklady na materiál na jednotku objemu.
• Lepší mechanické vlastnosti — Zrna písku poskytují mechanické zaklínění a zlepšují modul pružnosti, pevnost ve smyku a soudržnost s drsnými povrchy.

Pískovaná zálivka se používá pro:

• Vyplňování větších trhlin přesahujících šířku 3 mm, kde zrna písku mohou vstupovat do otvoru
• Opravy kaveren v betonu — vyplňování povrchových a podpovrchových dutin vzniklých nedostatečným zhutněním při ukládání betonu
• Injektáž pod desky (zdvihání desek, mudjacking) — čerpání pískované zálivky pod sedlé betonové desky k obnovení podpory a výškové úrovně
• Injektáž kotev a trnů — vyplňování mezikruží mezi ocelovou kotvou nebo trnem a okolním betonem nebo horninou
• Injektáž základových desek — vyplňování mezery mezi ocelovou základovou deskou a betonovým základem pro konstrukční zařízení, mostní ložiska a sloupy

Maximální velikost kameniva v pískované zálivce musí být nejvýše jedna třetina minimálního rozměru otvoru, aby se zabránilo přemosťování částic. Pro trhlinu o šířce 10 mm je písek procházející sítem č. 16 (1,18 mm) přijatelný. Pro opravy kaveren, kde je otvor dutiny 25 mm nebo větší, lze použít písek procházející sítem č. 8 (2,36 mm) nebo č. 4 (4,75 mm).

Expandující cementová zálivka

Expandující cementová zálivka obsahuje přísady, které vytvářejí řízenou expanzi v plastickém stavu, typicky 0,5 až 4,0 % lineární expanze, k vyrovnání sedání a smrštění vysycháním. Expanze zajišťuje, že zálivka udržuje těsný kontakt s okolními povrchy po zatuhnutí, čímž poskytuje úplné vyplnění a soudržnost.

Nejběžnější expandující přísadou je hliníkový prášek, přidávaný v množství přibližně 0,005 až 0,05 % hmotnosti cementu. Hliníkový prášek reaguje s alkalickými hydroxidovými ionty (OH⁻) v pórové vodě cementu a vytváří mikroskopické bublinky vodíku:

Příručka FHWA pro instalaci a injektáž předpínacích kabelů (FHWA-NHI-13-026) stanovuje, že injektážní směs pro předpínací kabely musí mít expanzi 0 až 10 % v plastickém stavu, aby kompenzovala sedání odsazené vody a plastické smrštění. Expanze musí nastat před tuhnutím směsi (typicky do 30 až 60 minut od zamíchání) a nesmí pokračovat po zatuhnutí, protože expanze po zatuhnutí může poškodit okolní beton nebo kanálek.

Další expanzní mechanismy zahrnují:

• Chemikálie vytvářející plyn — Dustnan vápenatý v kombinaci s hliníkem nebo organické sloučeniny, které se rozkládají za vzniku dusíku nebo oxidu uhličitého v alkalickém cementovém prostředí.
• Předhydratované expandující cementy — Cementy typu K, M nebo S podle ASTM C845 (Standardní specifikace pro expandující hydraulický cement). Tyto cementy obsahují složku sulfoaluminátu vápenatého, která během hydratace vytváří ettringit (hydrát trisulfoaluminátu vápenatého), což způsobuje expanzi. Expanze cementu typu K je přibližně 0,05 až 0,20 % měřeno po 7 dnech za neomezených podmínek.
• Oxidující železné kamenivo — Částice železa, které oxidují (reziví) a expandují, což vede k nárůstu objemu. Tento mechanismus je pomalejší a hůře kontrolovatelný než expanze hliníkovým práškem.

Kritické požadavky na výkonnost expandující zálivky jsou:

• Načasování expanze — Musí nastat v plastickém stavu a být v podstatě dokončena před počátečním tuhnutím
• Rovnoměrnost expanze — Musí být rozložena rovnoměrně v celé hmotě zálivky, ne koncentrována v lokálních kapsách
• Omezená expanze — Expanze při omezení vytváří tlakové napětí v zálivce, což zlepšuje soudržnost; neomezená expanze může způsobit ztrátu kontaktu s omezujícím povrchem
• Teplotní citlivost — Rychlost reakce hliníku s vodou roste s teplotou. Při vysokých okolních teplotách (nad 35 °C) může expanze nastat příliš rychle a být vyčerpána před uložením směsi. Při nízkých teplotách (pod 5 °C) může být expanze opožděná nebo nedostatečná. FHWA doporučuje udržovat teplotu injektážní směsi mezi 5 °C a 30 °C během míchání a ukládání.

Způsoby ukládání injektážního lití

Způsob ukládání injektážního lití je určen geometrií dutiny, přístupností, požadovanou úplností vyplnění a vlastnostmi samotné injektážní směsi. Používají se tři hlavní způsoby ukládání: gravitační lití, tlaková injektáž a vakuem asistovaná injektáž.

Gravitační lití

Gravitační lití je nejjednodušší způsob ukládání, využívající hydrostatického tlaku sloupce injektážní směsi k vyplnění dutiny zdola nahoru nebo z nejvyššího přístupného místa směrem dolů. Směs se nalévá shora přes nálevku, betonážní rouru nebo nálevkovitý otvor v horní části dutiny.

Tokové charakteristiky gravitačního lití jsou řízeny tekutostí směsi (měřenou dobou výtoku z trychtýře podle ASTM C939) a geometrií dutiny. Pro svislý kanálek o výšce H (m), průměru d (m), vyplněný směsí o hustotě ρ (kg/m³) a plastické viskozitě η (Pa·s), je rychlost proudění v (m/s) vlivem gravitace přibližně:

v ≈ (ρ·g·r²)/(8·η)

kde r = d/2 a g = 9,81 m/s². Pro typickou čistou cementovou zálivku s η = 0,1 Pa·s a kanálkem o průměru 50 mm je gravitační rychlost proudění přibližně 0,15 m/s, což dává objemový průtok přibližně 0,3 l/s.

Gravitační lití je vhodné pouze pro:

• Svislé nebo strmě skloněné dutiny (sklon > 45° od vodorovné), kde směs proudí dolů vlastní vahou
• Dutiny s minimální šířkou otvoru přibližně 10 mm — užší otvory mohou zachytávat vzduchové kapsy, protože postupující čelo směsi nemůže vzduch rovnoměrně vytlačit
• Krátké dutiny — maximální svislá výška přibližně 1,0 až 1,5 m bez betonážní roury; větší výšky riskují segregaci směsi a zachycení vzduchu

Omezení gravitačního lití zahrnují chybějící mechanismus pro vtlačování směsi do úzkých štěrbin, neschopnost vytlačit stojatou vodu z dutiny, riziko zachycení vzduchu v horní části vodorovných nebo téměř vodorovných dutin a pomalou rychlost ukládání ve srovnání s tlakovými metodami.

Tlaková injektáž

Tlaková injektáž používá čerpadlo k vtlačení směsi do dutiny pod kontrolovaným přetlakem, čímž překonává odpor proudění, vytlačuje vzduch a vodu a vtlačuje směs do každé štěrbiny. Toto je nejběžnější metoda pro konstrukční injektážní aplikace.

Čerpací zařízení používané pro tlakovou injektáž zahrnuje:

• Pístová čerpadla — Pozitivní objemová čerpadla s pístem ve válci, poskytující vysoký tlak (až 5 MPa nebo 700 psi), ale pulzující proudění. Vhodná pro pískované a husté zálivky.
• Čerpadla s progresivní dutinou — Šroubový rotor otáčející se uvnitř statoru, poskytující nepřetržité nepulzující proudění při středních tlacích (až 1,5 MPa nebo 200 psi). Běžně používaná pro injektáž předpínacích kabelů.
• Peristaltická (stlačovací) čerpadla — Ohebná hadice stlačovaná rotujícími válečky, poskytující nízký tlak (až 0,7 MPa nebo 100 psi). Vhodná pro maloobjemovou injektáž a opravy trhlin.

Injektážní tlak je kritickým parametrem, který musí být kontrolován ve stanovených limitech:

Postup injektáže pro tlakové injektování sleduje standardizovanou sekvenci: příprava povrchu otvoru dutiny, propláchnutí vodou, míchání směsi ve vysokosmyčném koloidním mixéru po dobu 3 až 10 minut, injektáž v nejnižším místě dutiny postupující směrem nahoru, prodleva pod tlakem po dobu 30 sekund až 2 minut a utěsnění otvorů.

Příručka FHWA pro instalaci a injektáž předpínacích kabelů stanovuje, že během injektáže kabelových kanálků „by měla injektáž začít u nejnižšího vstupního otvoru a pokračovat, dokud se z výstupu neobjeví směs stejné konzistence" a že „injektážní tlak by měl být omezen na 1,0 MPa (145 psi) na čerpadle a 0,5 MPa (70 psi) na kotvě předpínacího kabelu."

Vakuem asistovaná injektáž

Vakuem asistovaná injektáž je specializovaný způsob ukládání, při kterém vakuové čerpadlo vytváří podtlak na výstupním otvoru před zahájením injektáže. Podtlak odstraňuje vzduch z dutiny, čímž vytváří částečné vakuum, které vtahuje směs dovnitř a eliminuje vzduchové kapsy. Tato metoda dosahuje nejvyšší úrovně úplnosti vyplnění.

Postup vakuové injektáže zahrnuje utěsnění všech vstupních a výstupních otvorů, aplikaci vakua (3 až 5 kPa absolutně, přibližně 95 až 97% vakuum) po dobu 10 až 30 minut, injektáž směsi na vstupním otvoru při udržování vakua, uvolnění vakua poté, co směs vytéká na výstupu, a utěsnění všech otvorů.

Vakuová injektáž je předepsána pro určité aplikace injektáže předpínacích kabelů — zejména pro kabely se složitými profily, které zahrnují více vrcholů, kde by se jinak zachytával vzduch. Příručka FHWA uvádí, že „vakuová injektáž je účinnou metodou pro injektáž kabelů, které nejsou vodorovné nebo mají změny profilu, jež by mohly zachytit vzduch."

Stabilizace desek a podtěsnění injektážním litím

Stabilizace desek (také nazývaná podtěsnění, podtěsňování nebo injektáž vozovek) je injektáž směsi pod betonové desky k vyplnění dutin vzniklých čerpáním, erozí podloží nebo konsolidací. Účelem je obnovit rovnoměrnou podporu desky, snížit průhyby při dopravním zatížení a prodloužit životnost vozovky. Organizace FP2 (Foundation Performance Association) definuje stabilizaci desek jako „nedestruktivní, dutiny vyplňující, nápravný proces, který obnovuje podporu desky."

Cementová injektážní směs pro stabilizaci desek je typicky pískovaná zálivka s poměrem písku k cementu 2:1 až 3:1 hmotnostně, vodním součinitelem 0,45 až 0,60, 28denní pevností v tlaku 7 až 20 MPa, maximální velikostí kameniva 3 až 6 mm a sednutím kužele 200 až 250 mm.

Postup injektážního lití pro stabilizaci desek zahrnuje následující kroky:

1. Analýza vozovky — Zkoušky FWD identifikují oblasti s vysokými průhyby rohů desek indikující přítomnost dutin.
2. Vrtání otvorů — Otvory o průměru 40 až 50 mm se vrtají skrz desku v rozestupech 1,0 až 1,5 m, soustředěné v rozích a na okrajích desek.
3. Míchání směsi — Cementová injektážní směs se míchá v koloidním mixéru do jednotné, tekuté konzistence.
4. Injektáž směsi — Směs se čerpá při tlaku 0,14 až 0,35 MPa (20 až 50 psi) s nepřetržitým monitorováním zdvihu desky.
5. Ucpání otvorů — Po injektáži se otvory ucpou rychletuhnoucí cementovou maltou.
6. Ošetřování — Směs se nechá ošetřovat 24 až 72 hodin, než je povolen provoz.
7. Ověření — Následné FWD testování potvrdí snížení průhybu nejméně o 50 %.

Odhadované prodloužení životnosti ze stabilizace desek je 5 až 10 let. Postup je nejúčinnější, je-li proveden dříve, než nastane poškození vozovky (trhliny, výškové rozdíly) způsobené ztrátou podpory.

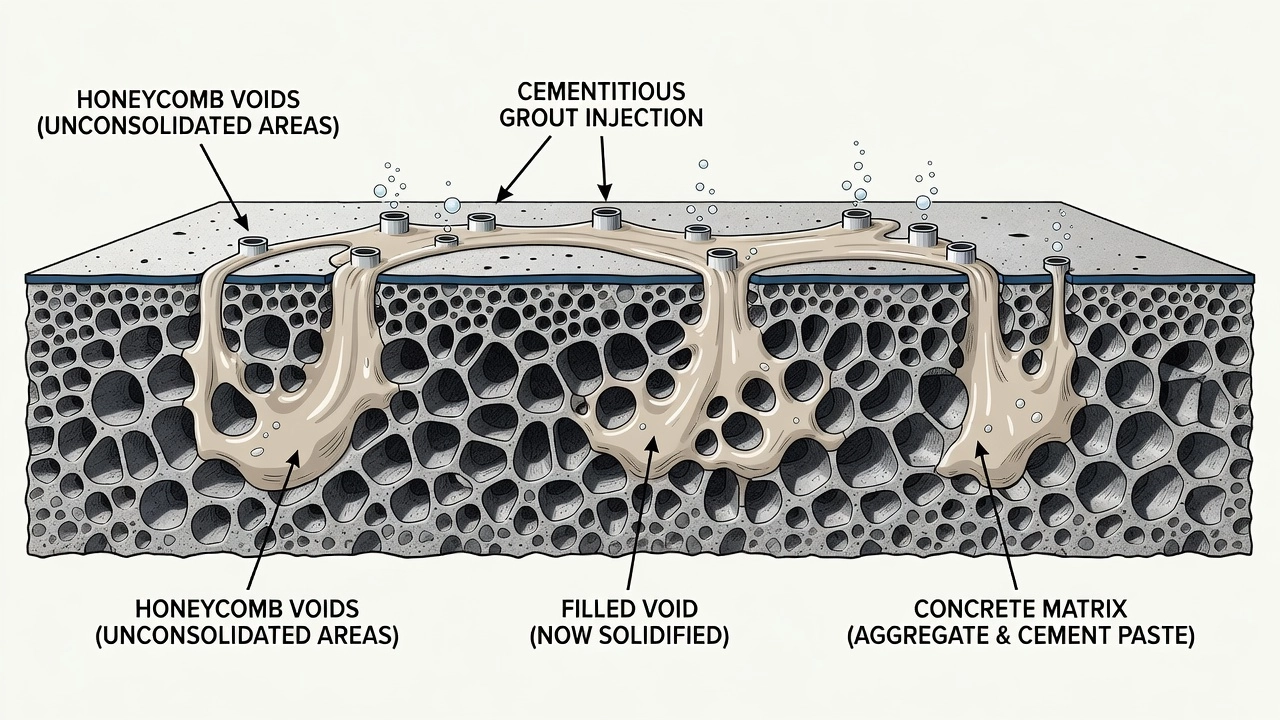

Injektáž kaveren a povrchových dutin

Kaverny v betonu označují oblasti, kde je hrubé kamenivo viditelné na povrchu s dutinami mezi zrny kameniva, způsobené nedostatečným zhutněním (vibrováním) při ukládání betonu, hustou výztuží bránící proudění betonu nebo betonovou směsí s nedostatečným obsahem jemných částic.

Injektážní lití pro opravu kaveren se řídí systematickým postupem: posouzení rozsahu a hloubky, příprava dutiny (odstranění uvolněného materiálu a očištění), umístění bednění u větších dutin, výběr směsi (pískovaná zálivka s poměrem písku k cementu 1:1 až 2:1 pro povrchové kaverny nebo hrubší zálivka pro hlubší dutiny), ukládání směsi litím nebo injektáží zdola nahoru a vlhké ošetřování po dobu 3 až 7 dnů.

Kvalita opravy injektáží se posuzuje vizuální kontrolou, poklepem (klepání vydává plný zvuk), odtrhovou zkouškou (ASTM C1583, minimální pevnost soudržnosti 1,5 MPa pro konstrukční opravy) a odběrem jader k ověření úplného vyplnění.

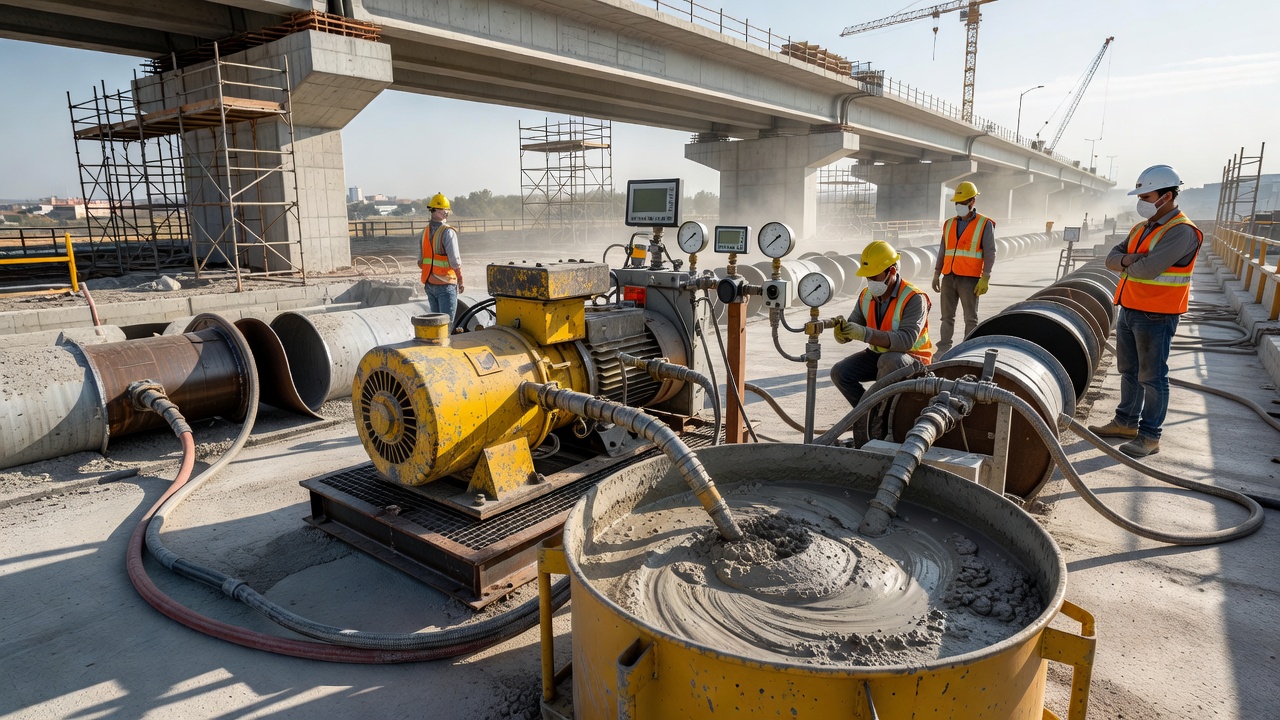

Injektážní lití pro předpínací kanálky

Injektáž kabelových kanálků dodatečného předpínání je specializovanou aplikací s nejpřísnějšími požadavky ze všech cementových injektážních prací. Injektážní směs plní dvě kritické funkce: ochranu předpínací oceli proti korozi a soudržnost mezi kabelem a okolním betonem. Příručka FHWA pro instalaci a injektáž předpínacích kabelů (FHWA-NHI-13-026) je určující referencí.

Materiály injektážní směsi pro předpínací kanálky musí splňovat specifické požadavky na výkonnost: 28denní pevnost v tlaku minimálně 30 MPa, maximální vodní součinitel 0,45, odsazování vody méně než 2 % po 3 hodinách, expanze 0 až 10 % v plastickém stavu, doba výtoku z trychtýře 20 až 45 sekund, obsah chloridových iontů menší než 0,1 % hmotnosti cementových materiálů a obsah síranů menší než 4 %.

Postup injektážního lití pro předpínací kanálky zahrnuje předinjektážní kontrolu systému kanálků, míchání směsi ve vysokosmyčném koloidním mixéru, zkoušky na místě (trychtýř každých 5 dávek, teplota každé dávky, zkouška odsazování vody na začátku výroby, pevnost v tlaku tři krychle denně), injektáž směsi u nejnižšího vstupního otvoru při tlaku 0,3 až 1,0 MPa, odvzdušnění dokud nevytéká směs stejné konzistence a utěsnění všech otvorů po injektáži.

Pokyny FHWA pro vzorkování, posuzování a obnovu vadné injektážní směsi (FHWA-HRT-13-028) definují fyzikální nedostatky (FN) injektážní směsi jako „vzduchové dutiny, volnou vodu a neztvrdlou, segregovanou nebo oddělenou injektážní směs" a chemické nedostatky (CHN) jako „koncentraci chloridů přesahující stanovenou hodnotu."

Kontrola a zajištění kvality injektážního lití

Kontrola dokončeného injektážního lití je nezbytná k ověření, že dutina byla zcela vyplněna a že injektážní směs dosáhla požadovaných vlastností.

Jádrové vrtání je nejprůkaznější metodou pro ověření úplnosti vyplnění injektáží. Odebírá se jádro o průměru 50 až 100 mm skrz injektovanou oblast, zasahující 25 až 50 mm do okolního betonu na obou stranách. Jádro se zkoumá na kontinuitu směsi, stav rozhraní soudržnosti, tvrdost a rovnoměrnost směsi a konzistenci barvy.

Kritéria přejímky pro úplnost vyplnění injektáží se liší podle aplikace:

• Injektáž kabelových kanálků — Maximální přípustnost je dutina větší než 10 mm v jakémkoli rozměru nebo lineární dutiny přesahující 100 mm délky. Pokyny FHWA uvádějí, že „cílem je nulové dutiny", ale uznávají, že malé zachycené vzduchové bubliny (o průměru menším než 2 mm) jsou nevyhnutelné.
• Injektáž trhlin — Oprava by měla vykazovat úplné vyplnění průřezu trhliny, bez nevyplněných segmentů delších než 25 mm.
• Stabilizace desek — Dutina pod deskou by měla být vyplněna injektážní směsí do minimální tloušťky 3 mm v celé oblasti identifikované FWD testováním. Průhyb po stabilizaci FWD by měl být snížen nejméně o 50 %.
• Opravy kaveren — Dutina by měla být zcela vyplněna bez viditelných dutin nebo povrchových prohlubní.

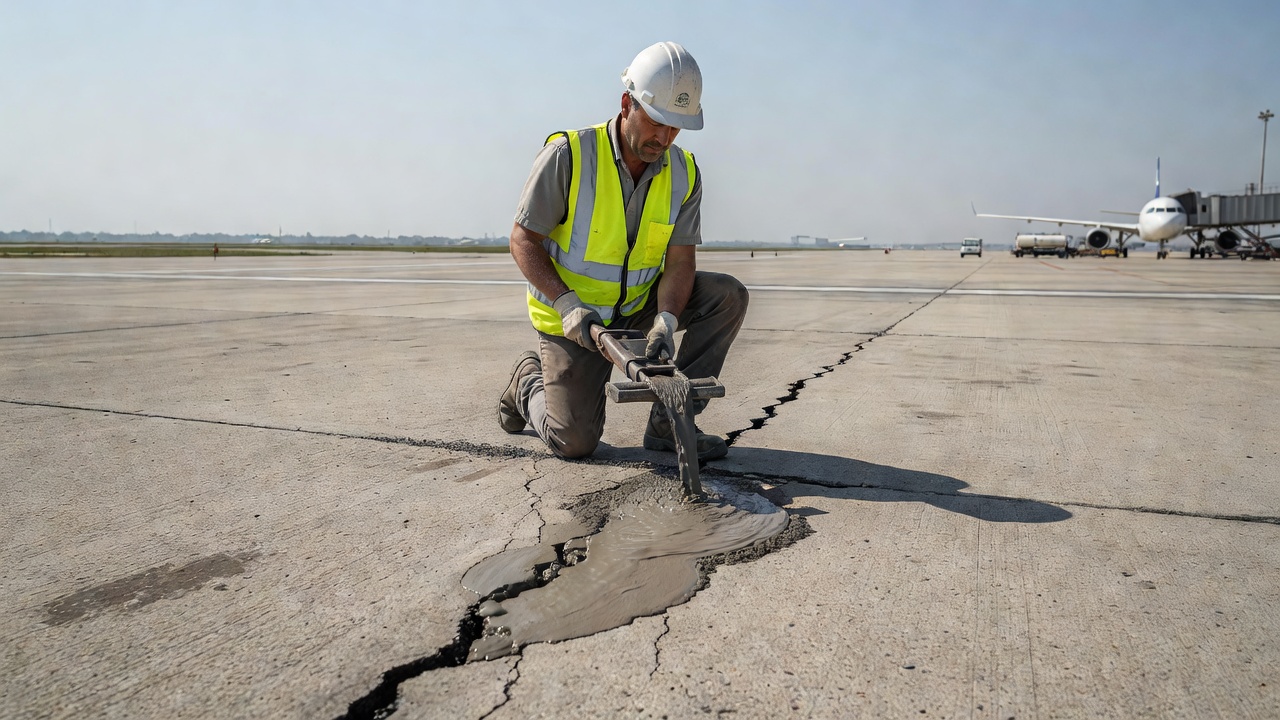

Injektážní lití pro letištní betonové vozovky

Letištní betonové vozovky představují jedinečné požadavky na cementovou injektáž kvůli kombinaci vysokého zatížení kol (letadla vážící až 600 metrických tun u A380), vysokého tlaku v pneumatikách (až 1,5 MPa) a provozní potřeby hladkých povrchů bez vad. FAA Advisory Circular 150/5370-10H (Standardní specifikace pro výstavbu letišť) a Manuál ICAO pro navrhování letišť (Doc 9157, Část 3) poskytují specifikace pro injektáž v aplikacích letištních vozovek.

Letištně-specifické aplikace injektáže zahrnují:

• Podtěsnění tuhých letištních vozovek — Vyplňování dutin pod deskami PCC způsobených čerpáním, erozí podloží nebo konsolidací. FAA vyžaduje, aby injektážní směs pro podtěsnění měla 28denní pevnost v tlaku nejméně 7 MPa a maximální sednutí kužele 200 mm.
• Injektáž trnů — Injektáž drážek pro trny v instalacích dodatečného osazení trnů (DBR). Injektážní směs musí dosáhnout minimální pevnosti v tlaku 28 MPa za 24 hodin, aby se minimalizovala doba uzavírky jízdního pruhu, podle FAA AC 150/5370-10H položka P-610.
• Opravy trhlin — Injektáž čisté cementové zálivky do nekonstrukčních trhlin k utěsnění proti pronikání vlhkosti.
• Opravy vyspárování — Injektáž vyspárovaných oblastí ve spárách polymerem modifikovanou cementovou zálivkou k obnovení celistvosti spáry a zabránění vzniku cizích předmětů (FOD).
• Stabilizace podkladní vrstvy — Tlaková injektáž cementové směsi do otevřených nebo špatně zhutněných podkladních vrstev pro zlepšení podpory.

Manuál ICAO letištních služeb (Doc 9137, Část 2 — Stav povrchu vozovek) uvádí, že čerpání by mělo být zaznamenáváno během průzkumů stavu letištních vozovek a že desky vykazující známky čerpání by měly být prozkoumány na podpovrchové dutiny. Doporučenou metodou pro detekci dutin v letištních vozovkách je FWD testování podle FAA AC 150/5320-6G Příloha C.

Zajištění kvality pro injektážní lití v letištních vozovkách se řídí požadavky FAA: materiály injektážní směsi musí být certifikovány, míchání musí být dokumentováno, zkoušky pevnosti v tlaku musí být provedeny na jedné sadě tří 50mm krychlí za den injektáže, FWD testování po injektáži musí ověřit účinnost vyplnění dutin a jádrové vzorky musí být odebrány v množství jedno jádro na 100 m² injektované plochy.

Souhrn specifikací injektážního lití

Výběr vhodného typu injektážní směsi a způsobu ukládání pro injektážní lití závisí na geometrii dutiny, přístupnosti, požadavcích na výkonnost a nákladech. Čistá cementová zálivka nabízí nejvyšší tekutost a schopnost penetrace, ale nejvyšší riziko smrštění a odsazování vody. Pískovaná zálivka nabízí lepší rozměrovou stálost a nižší náklady, ale nemůže pronikat do úzkých otvorů. Expandující zálivka kombinuje výhody obou s přidaným přínosem kompenzace smrštění, avšak za vyšší cenu materiálu a s náročnějšími požadavky na kontrolu kvality.

Správné provedení injektážního lití — včetně přípravy povrchu, míchání, ukládání, ošetřování a kontroly — je pro úspěch opravy stejně důležité jako výběr materiálu. Normy FHWA, FAA, ACI a ASTM poskytují komplexní návod pro každý z těchto prvků a dodržování těchto norem je nezbytné pro dosažení trvanlivé a účinné opravy injektáží.
