Zkoušení betonových konstrukcí metodou Impact-Echo

1. Principy zkoušení metodou Impact-Echo

Impact-Echo (IE) je nedestruktivní zkušební metoda (NDT) založená na napěťových vlnách, vyvinutá speciálně pro detekci vad v betonových konstrukcích. Metoda byla koncipována v roce 1983 v National Bureau of Standards (NBS, nyní NIST) Mary Sansalone a Nicholasem J. Carinem, poháněna potřebou spolehlivé NDT techniky, která by překonala zásadní výzvy způsobené heterogenní povahou betonu — výzvy, které omezovaly účinnost konvenčních ultrazvukových metod převzatých z inspekce kovů. Metoda byla formálně přijata jako norma ASTM v roce 1998 (ASTM C1383) a od té doby se stala jednou z nejpoužívanějších NDT technik pro betonovou infrastrukturu na celém světě.

Generování napěťových vln

Základní princip fungování impact-echo začíná krátkodobým mechanickým úderem aplikovaným na betonový povrch. Tento úder je typicky prováděn tvrzenou ocelovou kuličkou (průměr 3 až 20 mm) na pružinovém pístu, instrumentovaným kladívkem nebo elektromagnetickým solenoidovým impaktorem. Úder vytváří časovou historii síly, která aproximuje půlvlnnou sinusovou křivku. Doba trvání tohoto úderu — nazývaná doba kontaktu — je jediným nejdůležitějším experimentálním parametrem při zkoušení impact-echo. Doby kontaktu se typicky pohybují od 20 do 150 mikrosekund, v závislosti na průměru kuličky a tvrdosti betonového povrchu.

Když impaktor udeří na betonový povrch, porucha se šíří do tělesa jako tři odlišné typy napěťových vln. P-vlna (primární neboli kompresní vlna) se šíří nejrychleji a je spojena s normálovým napětím — částice kmitají rovnoběžně se směrem šíření vlny. S-vlna (sekundární neboli smyková vlna) se šíří přibližně 61 % rychlosti P-vlny pro Poissonovo číslo 0,2 (typické pro beton) a je spojena se smykovým napětím — částice kmitají kolmo ke směru šíření. R-vlna (Rayleighova neboli povrchová vlna) se šíří v blízkosti povrchu přibližně 56 % rychlosti P-vlny a zahrnuje eliptický pohyb částic. Podle výzkumu Graffa (1975) R-vlna nese přibližně 67 % celkové energie úderu, S-vlna 36 % a P-vlna pouze 7 %. Navzdory svému relativně nízkému energetickému obsahu je P-vlna hlavním typem vlny používaným při zkoušení impact-echo, protože je první, která dorazí do jakéhokoli vnitřního bodu, a její odrazy poskytují nejjasnější informace o vnitřních rozhraních.

Rychlost P-vlny v betonu (Cp) je materiálová vlastnost související s Youngovým modulem (E), Poissonovým číslem (ν) a hustotou (ρ) podle rovnice:

Cp = √[E(1-ν) / (ρ(1+ν)(1-2ν))]

Pro typický konstrukční beton se Cp pohybuje od 3 500 do 4 500 m/s. Rychlost P-vlny je přímo úměrná kvalitě betonu — vyšší rychlosti korelují s hustším, pevnějším a kvalitnějším betonem, zatímco nižší rychlosti indikují degradaci, trhliny nebo špatné zhutnění.

Odraz P-vlny a koeficient odrazu

Když napěťová vlna šířící se betonem narazí na rozhraní s odlišným materiálem, část energie vlny se odráží zpět do betonu. Amplituda a fáze odražené vlny jsou řízeny koeficientem odrazu (R), který je pro kolmý dopad dán vztahem:

R = (Z₂ - Z₁) / (Z₂ + Z₁)

kde Z₁ a Z₂ jsou specifické akustické impedance obou materiálů (Z = hustota × rychlost vlny). Kritickým poznatkem pro detekci vad metodou impact-echo je velikost koeficientu odrazu na rozhraní beton-vzduch. Akustická impedance betonu je přibližně 7 až 10 × 10⁶ kg/(m²·s), zatímco impedance vzduchu je přibližně 412 kg/(m²·s). Dosazením těchto hodnot získáme koeficient odrazu přibližně -0,9999 — v podstatě úplný odraz. To znamená, že když P-vlna šířící se betonem narazí na vzduchem vyplněnou dutinu, trhlinu nebo delaminaci, vlna se na tomto rozhraní téměř úplně odrazí. Záporné znaménko indikuje, že odražená vlna prochází fázovým převrácením — tlaková dopadající P-vlna se odráží jako tahová P-vlna.

Naproti tomu na rozhraní beton-ocel (Z_ocel ≈ 47 × 10⁶ kg/(m²·s)) je koeficient odrazu přibližně +0,65 až +0,75 — kladný a menší než 1. To znamená, že dochází k částečnému odrazu bez fázového převrácení. Tento rozdíl v charakteristikách odrazu umožňuje impact-echo rozlišovat mezi vzduchem vyplněnými vadami (dutiny, trhliny, delaminace) a ocelovou výztuží, jak prokázali Sansalone a Carino (1990).

Rezonanční frekvence a rovnice tloušťky

Vícenásobné odrazy P-vlny mezi horním povrchem (rozhraní beton-vzduch, R ≈ -1) a paralelním odrazným rozhraním (spodní strana desky nebo delaminace) vytvářejí rezonanční podmínku. Pokaždé, když P-vlna dorazí k hornímu povrchu, vytváří charakteristické přemístění, které je detekováno přijímacím snímačem. Časový interval (Δt) mezi po sobě jdoucími příchody P-vlny je:

Δt = 2T / Cp

kde T je vzdálenost mezi horním povrchem a odrazným rozhraním a Cp je rychlost P-vlny. Frekvence (f) příchodu P-vlny je převrácenou hodnotou tohoto časového intervalu:

f = 1/Δt = Cp / (2T)

Přeskupením získáme základní rovnici impact-echo:

T = Cp / (2f) nebo ekvivalentně d = Cp / (2f)

kde d je hloubka odrazného rozhraní (pro vadu) nebo T je tloušťka desky (pro zdravý beton).

Nicméně následná rigorózní analýza Gibsona a Popovice (1990) ukázala, že rychlost vlny řídící tloušťkový mód kmitání v deskách není přesně objemová rychlost P-vlny, ale spíše rychlost deskové vlny (Cplate) pro symetrický Lambův vlnový mód S1. Tato rychlost je přibližně 96 % objemové rychlosti P-vlny pro beton s typickými Poissonovými čísly 0,18 až 0,22. Tato korekce je zahrnuta v normě ASTM C1383 prostřednictvím tvarového faktoru (β = 0,96) :

T = β × Cp / (2f) = 0,96 × Cp / (2f)

Pro prizmatické prvky (nosníky, sloupy se čtvercovými nebo kruhovými průřezy) vytvářejí vícenásobné odrazy od bočních hranic další módy příčného kmitání a musí být použity odlišné tvarové faktory. Sansalone a Streett (1997) publikovali komplexní analýzy módů pro čtvercové, obdélníkové a kruhové průřezy.

2. Zařízení pro Impact-Echo

Konfigurace zařízení pro zkoušení impact-echo se od doby vývoje metody na NIST výrazně vyvinula, ale základní součásti zůstávají konzistentní: zdroj úderu, přijímací snímač a systém sběru a analýzy dat.

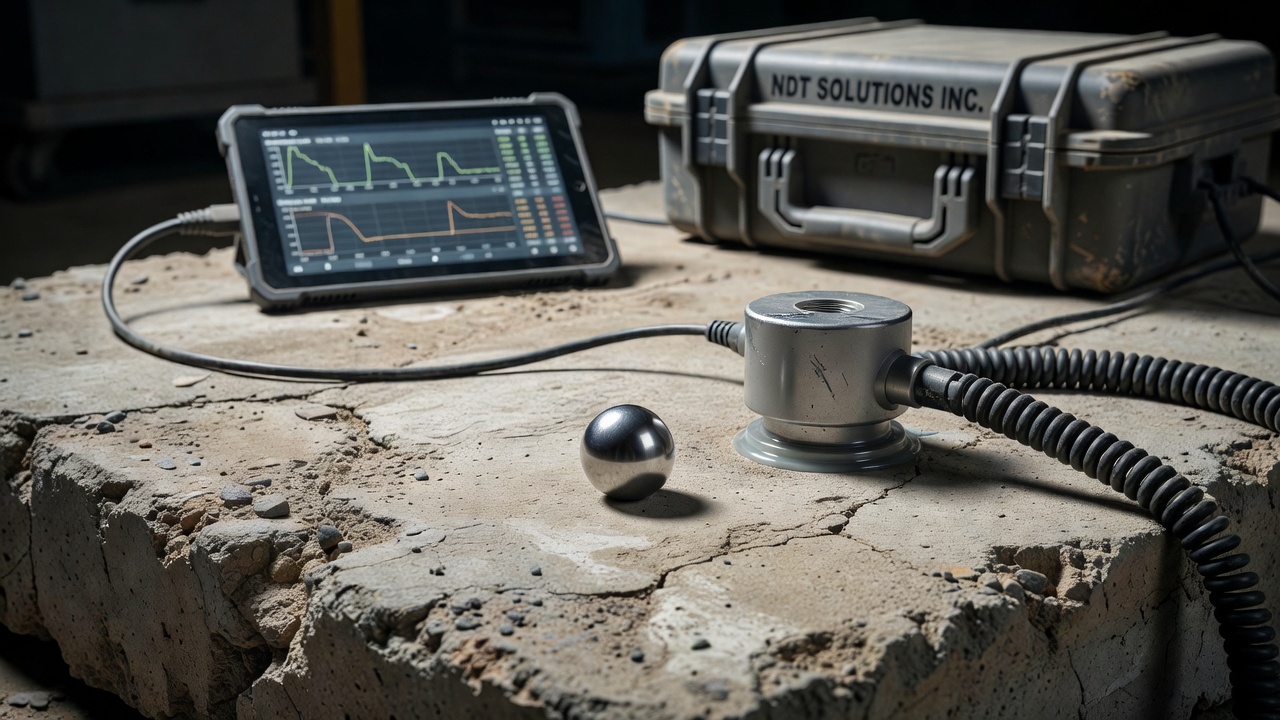

Zdroj úderu

Zdroj úderu musí generovat krátkodobý, opakovatelný mechanický úder s řízeným frekvenčním obsahem. Doba kontaktu (tc) úderu určuje frekvenční rozsah generovaných napěťových vln — kratší doby kontaktu produkují vyšší frekvenční obsah. Vztah mezi průměrem ocelové kuličky (D, v metrech) a maximální použitelnou frekvencí (fmax, v Hz) je:

fmax = 292 / D

Kulička o průměru 10 mm produkuje použitelné frekvence až přibližně 29 kHz, zatímco kulička 3 mm dosahuje až přibližně 97 kHz. Volba velikosti impaktoru závisí na hloubce cílového rozhraní: hlubší rozhraní vyžadují nižší frekvence (větší impaktory) pro adekvátní penetraci, zatímco mělké vady vyžadují vyšší frekvence (menší impaktory) pro adekvátní rozlišení. Typické zkoušení impact-echo používá sadu vyměnitelných ocelových kuliček o průměru 4 mm až 20 mm nebo nastavitelné pružinové impaktory poskytující rozsah dob kontaktu od 20 do 150 mikrosekund.

Poddajnost tuhého tělesa mezi impaktorem a betonovým povrchem ovlivňuje dobu kontaktu. Na drsných nebo měkkých površích se doba kontaktu prodlužuje, čímž se snižuje maximální použitelná frekvence. To je důvod, proč je příprava povrchu (vybroušení do hladka) kritická pro spolehlivé výsledky při použití malých impaktorů pro detekci mělkých vad.

Přijímací snímač

Přijímač musí měřit normálové přemístění povrchu betonového povrchu s vysokou citlivostí a širokou frekvenční odezvou. Raný výzkum impact-echo používal speciálně vyvinutý kuželový piezoelektrický snímač přemístění (Proctor, 1982), který poskytoval potřebnou kombinaci citlivosti (přibližně 1 V/μm) a frekvenční odezvy (1 kHz až 100 kHz). Moderní komerční systémy impact-echo používají širokopásmové bodové kontaktní snímače s piezoelektrickými prvky spojenými s betonovým povrchem přes tvrzený ocelový hrot. Snímač typicky obsahuje vestavěný předzesilovač pro pohon dlouhých kabelů bez degradace signálu.

Snímač je umístěn vedle místa úderu — typicky ve vzdálenosti 20 % až 50 % hloubky nejmělčího měřeného odrazného rozhraní. Pokud je snímač umístěn příliš blízko (<20 %), signál je dominován saturací povrchové vlny (R-vlny) s velkou amplitudou. Pokud je umístěn příliš daleko (>50 %), odezva zahrnuje příspěvky S-vlny, které komplikují frekvenční spektrum. Pro typickou tloušťku mostovky 200–250 mm je vzdálenost snímače 40–100 mm od místa úderu.

Systém sběru dat

Systém sběru dat digitalizuje analogový signál ze snímače s dostatečnou vzorkovací frekvencí a délkou záznamu pro frekvenční analýzu. Klíčové parametry specifikované v normě ASTM C1383 zahrnují:

• Vzorkovací frekvence: Minimálně 500 kHz (2 μs na bod), s doporučením 1–2 MHz pro detekci mělkých vad. Vzorkovací frekvence musí splňovat Nyquistovo kritérium — alespoň dvojnásobek nejvyšší frekvence zájmu.
• Délka záznamu: Dostatečná pro zachycení alespoň 10 až 20 odrazů P-vlny, typicky 1 024 až 4 096 bodů. Délka záznamu určuje frekvenční rozlišení FFT (Δf = 1/T_záznam, kde T_záznam je celková doba vzorkování). Pro desku tloušťky 200 mm s Cp = 4 000 m/s je tloušťková frekvence přibližně 9,6 kHz a záznam 1 024 bodů při 1 MHz poskytuje rozlišení přibližně 1 kHz — dostatečné pro jednoznačnou identifikaci špičky.
• Předtriggerový záznam: Předtrigger 10–20 % délky záznamu zachycuje základní linii před úderem a příchod R-vlny.
• Průměrování signálu: Vícenásobné údery (typicky 3–5) na stejném místě jsou průměrovány v časové oblasti pro snížení náhodného šumu a zlepšení poměru signálu k šumu.

Praktické aspekty zařízení

Terénní zařízení impact-echo se vyvinula z laboratorních prototypů na robustní, přenosné komerční systémy. Moderní systémy zahrnují:

• Automatizované skenovací plošiny — motorizované rámy, které pohybují impaktorem a snímačem po gridové síti, umožňující rychlý sběr dat na velkých plochách (až 500 zkušebních bodů za hodinu pro jednokanálový systém).
• Vícekanálové systémy — pole až 8–24 párů impaktor-snímač, které současně sbírají data na více bodech, čímž proporcionálně zvyšují rychlost průzkumu.
• Palubní zpracování FFT — převod časových signálů na frekvenční spektra v reálném čase s automatickou detekcí špiček a výpočtem hloubky.
• Integrované GPS nebo dálkový enkodér — georeferencování každého zkušebního bodu pro mapování a integraci s konstrukčními plány nebo digitálními dvojčaty.
• Bezdrátový přenos dat — umožňující vzdálené monitorování a cloudové zpracování dat.

Kalibrace zařízení impact-echo se provádí pomocí referenčních bloků se známou tloušťkou a známými vadami (ASTM C1383). Testuje se kalibrační blok očekávaného typu betonu a rozsahu tlouštěk pro ověření přesnosti systému při měření tloušťky — typicky v rozmezí ±3 % u zdravého betonu.

3. Interpretace dat

Interpretace dat je nejkritičtějším a nejnáročnějším aspektem zkoušení impact-echo, vyžadujícím značné dovednosti. Zaznamenaný časový průběh musí být transformován a analyzován k extrakci smysluplných informací o vnitřním stavu betonu.

Frekvenční analýza

Primárním nástrojem pro interpretaci dat impact-echo je rychlá Fourierova transformace (FFT) , která převádí zaznamenaný časový průběh přemístění na frekvenční amplitudové spektrum. FFT rozkládá průběh na jeho sinusové složky, odhalující dominantní frekvence přítomné v signálu.

Amplitudové spektrum typicky obsahuje několik špiček. Nejdůležitější pro analýzu impact-echo jsou:

Tloušťková frekvence (fT) — Špička odpovídající vícenásobným odrazům P-vlny mezi horním a spodním povrchem zdravé (bezvadné) desky. Toto je primární frekvence používaná pro výpočet tloušťky.

Frekvence vady (fd) — Špička na vyšší frekvenci než fT, odpovídající odrazu od mělčího rozhraní, jako je delaminace nebo dutina. Poměr fT/fd se rovná poměru celé tloušťky k hloubce vady.

Ohybová frekvence (ff) — Nízkofrekvenční špička (typicky 2–6 kHz) produkovaná ohybovým kmitáním tenké delaminované povrchové vrstvy. Toto je označováno jako „bubnový efekt“ a indikuje mělkou delaminaci.

Multi-módové frekvence — U prizmatických prvků (nosníky, sloupy) nebo v blízkosti okrajů vznikají další špičky z módů příčného kmitání, které musí být identifikovány a odděleny od tloušťkových a defektních špiček.

Identifikace tloušťkového módu

U zdravé, bezvadné desky by amplitudové spektrum mělo obsahovat jedinou dominantní špičku na tloušťkové frekvenci (fT). ASTM C1383 definuje kritéria přijatelnosti pro platné měření tloušťky:

• Tloušťková frekvenční špička musí být dominantní špičkou v amplitudovém spektru (nejvyšší amplituda v očekávaném frekvenčním rozsahu).
• Špička by měla být ostrá a dobře definovaná — zaoblená, široká špička naznačuje špatnou vazbu snímače, drsné rozhraní nebo gradienty materiálových vlastností.
• Amplituda špičky by měla být alespoň 3násobkem úrovně šumu pozadí ve spektru.

Pokud tato kritéria nejsou splněna, musí být zkušební bod opakován po zlepšení povrchových podmínek, úpravě impaktoru nebo mírném přesunutí, aby se předešlo nepravidelnostem povrchu.

Kritéria detekce vad

Pokud je v betonu přítomna vada (delaminace, dutina nebo trhlina), amplitudové spektrum se mění charakteristickým způsobem, který zkušení operátoři rozpoznají:

Přítomnost vyšší frekvenční špičky — Špička na frekvenci f > fT indikuje odraz od vnitřního rozhraní mělčího než je celá tloušťka. Hloubka vady se vypočítá jako:

dvada = β × Cp / (2 × fšpička)

Posun tloušťkové špičky — V některých případech se může tloušťková špička posunout na mírně nižší frekvenci, pokud je vada malá, kvůli delší dráze vln ohybajících se kolem vady. Výzkum Carina (2015) dokumentoval, že tento posun je typicky 5–15 % fT a může sloužit jako „varovný indikátor“ malých nebo částečných vad.

Absence tloušťkové špičky — Velká, dobře definovaná vada (vzduchem vyplněná dutina nebo delaminace zasahující přes většinu plochy pod zkušebním bodem) může odrážet téměř veškerou energii P-vlny, čímž brání vlně dosáhnout spodního povrchu. V tomto případě se neobjeví žádná tloušťková špička a spektru dominuje defektní špička.

Nízkofrekvenční ohybová špička — Mělká delaminace (hloubka < 100 mm) vytváří ohybové kmitání tenké povrchové vrstvy, podobně jako blána bubnu. Tato špička se objevuje na velmi nízkých frekvencích (typicky 2–6 kHz) a její amplitudové spektrum je typicky široké s méně jasně definovanými špičkami. Ohybovou frekvenci nelze použít k výpočtu hloubky — indikuje přítomnost mělké delaminace, nikoli však její přesnou hloubku.

Zašuměné spektrum — Rozptýlené trhliny z poškození mrazem nebo alkalicko-křemičité reakce (ASR) vytvářejí vícenásobné malé odrazy, které se projevují jako obecné zvýšení šumu spektra bez jasné dominantní špičky. Tento vzor je diagnostický pro rozptýlené poškození.

Měření rychlosti P-vlny (ASTM C1383 Postup A)

Rychlost P-vlny (Cp) je vyžadována pro výpočet tloušťky nebo hloubky vady z naměřené frekvence. ASTM C1383 Postup A poskytuje standardizovanou metodu pro měření Cp pomocí povrchové transmise:

Dva přijímací snímače jsou umístěny na betonovém povrchu ve známých vzdálenostech (X₁ a X₂) od místa úderu. Doba letu P-vlny mezi dvěma snímači (Δt = t₂ - t₁) se měří z časových průběhů. Rychlost P-vlny se vypočítá jako:

Cp = (X₂ - X₁) / (t₂ - t₁)

Snímače jsou typicky umístěny ve vzdálenostech 150 až 450 mm od místa úderu. Betonový povrch musí být suchý na vzduchu (vysoká povrchová vlhkost ovlivňuje výsledky podle ASTM C1383, oddíl 4.6). Pro každé měření rychlosti se průměruje minimálně pět úderů.

Protože beton je heterogenní materiál, rychlost P-vlny se může bod od bodu lišit v důsledku rozdílů ve stáří betonu, variability mezi dávkami, obsahu vlhkosti a degradace. ASTM C1383 vyžaduje měření Cp v každém zkušebním bodě, kde se provádí stanovení tloušťky, pokud nebyla statisticky reprezentativní hodnota pro konstrukci stanovena předchozím testováním.

4. Detekce delaminací a dutin

Detekce delaminací je nejběžnější aplikací zkoušení impact-echo u mostovek, představující většinu terénních nasazení na celém světě. Delaminace — horizontální oddělení betonových vrstev rovnoběžně s povrchem — je předzvěstí odlupování a představuje kritický bezpečnostní a údržbový problém pro vlastníky infrastruktury.

Mechanismus detekce

Když je přítomna delaminace, P-vlna generovaná úderem se odráží od vzduchem vyplněné trhliny na rozhraní delaminace, místo aby se šířila ke dnu desky. Protože nesoulad akustických impedancí mezi betonem a vzduchem vytváří téměř úplný odraz (R ≈ -1,0), P-vlna je zachycena mezi horním povrchem a rovinou delaminace. To vytváří rezonanční podmínku na frekvenci odpovídající hloubce delaminace, která je vyšší než tloušťková frekvence zdravé desky.

Pro typickou mostovku tloušťky 225 mm (9 palců) s Cp = 4 000 m/s je tloušťková frekvence:

fT = 0,96 × 4 000 / (2 × 0,225) = 8 533 Hz (≈ 8,5 kHz)

Pokud delaminace existuje v hloubce 50 mm (2 palce) pod povrchem, frekvence vady je:

fd = 0,96 × 4 000 / (2 × 0,050) = 38 400 Hz (≈ 38,4 kHz)

Amplitudové spektrum by ukázalo dominantní špičku na přibližně 38,4 kHz (frekvence vady) a tloušťková špička na 8,5 kHz by byla snížena v amplitudě nebo by chyběla, v závislosti na velikosti a odrazivosti delaminace.

U mělkých delaminací (hloubka < 75 mm) kmitá tenká povrchová vrstva nad delaminací v ohybovém módu (podobně jako blána bubnu), čímž vzniká nízkofrekvenční špička v rozsahu 2–6 kHz. Tato ohybová špička je ekvivalentem impact-echo k dutému zvuku slyšenému při smykovém řetězu nebo poklepu kladívkem. Ohybová frekvence závisí na:

• Tloušťce delaminované vrstvy (tenčí = vyšší ohybová frekvence)
• Modulu pružnosti betonu (vyšší modul = vyšší frekvence)
• Bočním rozsahu delaminace (větší plocha = nižší frekvence)
• Okrajových podmínkách na obvodu delaminace (částečné připojení = vyšší frekvence než úplné oddělení)

Kvůli těmto závislostem ohybová frekvence neposkytuje spolehlivý výpočet hloubky — je kvalitativním indikátorem přítomnosti mělké delaminace, nikoli kvantitativním měřením hloubky.

Limity detekce

Minimální detekovatelná velikost delaminace závisí na charakteristikách impaktoru, materiálových vlastnostech a hloubce vady. Výzkum Sansalone a Carina (1988) stanovil, že pro spolehlivou detekci delaminace metodou impact-echo:

• Boční rozměr delaminace musí být alespoň 0,3 až 0,5násobku hloubky delaminace. Pro delaminaci v hloubce 50 mm je minimální detekovatelný rozměr přibližně 15–25 mm.
• V praxi je spolehlivá minimální detekovatelná plocha pro terénní testování přibližně 0,1 m² (1 ft²) pro delaminace do 100 mm od povrchu.
• Mezera delaminace (oddělení mezi delaminovanou vrstvou a zdravým betonem pod ní) musí být alespoň 0,1 až 0,2 mm pro spolehlivou detekci. Tenčí oddělení mohou umožnit částečný přenos energie P-vlny a produkovat nejednoznačná spektra.

Rozlišení delaminace od výztuže

Fázové převrácení koeficientu odrazu na rozhraních beton-vzduch (R záporné, dopadající tlaková P-vlna se odráží jako tahová P-vlna) oproti rozhraním beton-ocel (R kladné, bez fázového převrácení) vytváří rozlišitelné charakteristiky signálu. Na rozhraní beton-ocel se odražená P-vlna střídá mezi tlakovým a tahovým napětím při po sobě jdoucích příchodech, čímž vzniká periodický vzor s dvojnásobným časovým intervalem — a tedy poloviční frekvencí — ve srovnání s rozhraním beton-vzduch ve stejné hloubce.

Cheng a Sansalone (1993) demonstrovali tento princip experimentálně: testy impact-echo nad výztužnými pruty produkují nižší frekvenční špičku než testy ve stejné hloubce nad vzduchovou dutinou. To umožňuje zkušeným operátorům rozlišovat mezi odrazy od výztuže a odrazy od vad.

Detekce dutin v kanálcích předpínacích kabelů

Detekce dutin v injektovaných kanálcích předpínacích kabelů je specializovanou, ale stále důležitější aplikací impact-echo. U předpjatých betonových mostů jsou ocelové kabely uloženy v kanálcích (vlnitá ocel nebo plast), které jsou po napínání injektovány pro spojení kabelů a prevenci koroze. Dutiny v injektáži — způsobené neúplným zainjektováním, odluhem vody nebo segregací injektáže — vytvářejí vzduchové mezery, kde se může hromadit vlhkost a může iniciovat koroze.

Impact-Echo je účinné pro detekci dutin, protože:

• Odraz od vzduchem vyplněné dutiny v kanálku vytváří silnou, vysokofrekvenční špičku odpovídající hloubce kanálku.
• Plně injektované kanálky produkují minimální odraz — napěťové vlny procházejí s malou ztrátou energie.
• Technika dokáže rozlišit mezi plně injektovanými, částečně injektovanými a neinjektovanými (dutými) kanálky.

Terénní studie na předpjatých mostních konstrukcích prokázaly přesnost detekce 85–95 % pro dutiny větší než přibližně 100 mm délky, při validaci následným jádrovým vrtáním nebo boroskopickou kontrolou. ICRI (International Concrete Repair Institute) a FHWA publikovaly pokyny pro protokoly impact-echo pro inspekci kanálků kabelů.

5. Měření tloušťky desek

Měření tloušťky je druhou hlavní aplikací zkoušení impact-echo a je aplikací standardizovanou podle ASTM C1383. Metoda se používá k ověření tloušťky betonové desky in-situ pro:

• Přejímací zkoušky nově vybudovaných vozovek a mostovek
• Hodnocení stavu existujících konstrukcí, kde chybí nebo jsou nespolehlivé výkresy skutečného provedení
• Kontrolu kvality během výstavby vozovek
• Stanovení nosnosti mostů a jiných konstrukcí, kde tloušťka průřezu přímo ovlivňuje únosnost

Postup měření (ASTM C1383 Postup B)

Postup pro měření tloušťky zahrnuje:

1. Proveďte měření rychlosti P-vlny v testovacím bodě (Postup A) pro stanovení Cp.
2. Aplikujte úder a zaznamenejte časový průběh z přijímacího snímače.
3. Proveďte FFT na zaznamenaném průběhu pro vytvoření amplitudového spektra.
4. Identifikujte tloušťkovou frekvenční špičku — dominantní špičku odpovídající rezonanci P-vlny mezi horním a spodním povrchem.
5. Vypočítejte tloušťku: T = 0,96 × Cp / (2fT)

Přesnost: Za kontrolovaných podmínek na zdravém betonu je přesnost měření tloušťky metodou impact-echo typicky ±3 % nebo lepší u deskových konstrukcí. Studie Sansalone a Carina zjistila, že 95 % měření tloušťky spadá do ±5 % tloušťky měřené jádrovým vývrtem na mostovkách s tloušťkami od 150 do 350 mm.

Omezení pro měření tloušťky:

• Metodu nelze použít na betonu s asfaltovými překryvnými vrstvami silnějšími než přibližně 100 mm (4 palce), protože asfalt tlumí napěťové vlny a brání jasné rezonanci od spodního povrchu betonu. ASTM C1383, oddíl 4.5, výslovně uvádí, že zkušební metoda není použitelná pro deskové konstrukce s překryvnými vrstvami.
• Duté nebo odpojené překryvné vrstvy poskytují nejednoznačné výsledky — rozhraní mezi překryvnou vrstvou a základním betonem může vytvářet odraznou špičku, která je chybně interpretována jako spodní povrch.
• Desky na terénu (beton přímo na zemním podloží) vyžadují dostatečný kontrast akustických impedancí mezi betonem a podložím pro vytvoření měřitelných odrazů. Hustá, zhutněná podloží mohou poskytovat slabé odrazy a zaoblené špičky s nízkou amplitudou v amplitudovém spektru. ASTM C1383, oddíl 4.7, se touto podmínkou zabývá.

Variabilita bod od bodu

Beton není dokonale homogenní materiál. Rychlost P-vlny se může lišit o 3–8 % napříč jednou mostovkou v důsledku běžné variability mezi dávkami, gradientů vlhkosti, teplotních rozdílů a lokalizované degradace. To je důvod, proč ASTM C1383 vyžaduje měření Cp v každém zkušebním bodě tloušťky — použití jediné globální hodnoty Cp vnáší systematickou chybu do výpočtů tloušťky.

6. Impact-Echo pro mostovky

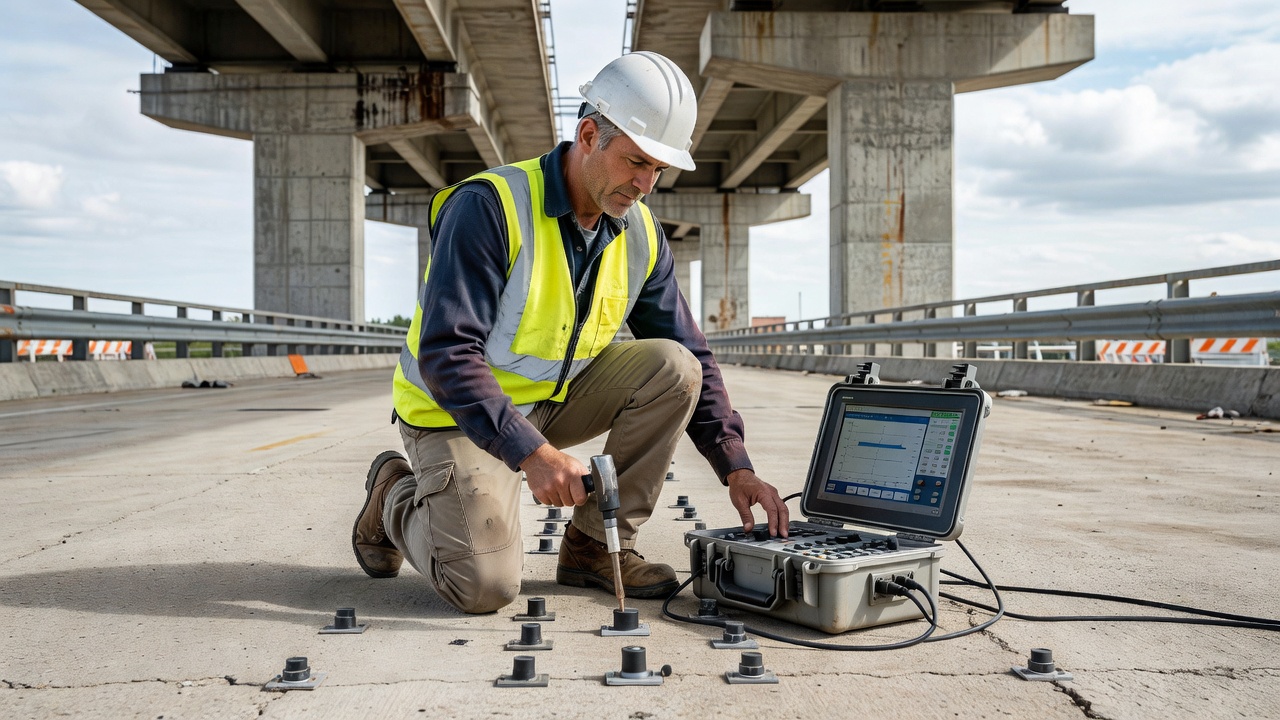

Inspekce mostovek představuje jednoznačně největší aplikační oblast pro zkoušení impact-echo. Platforma FHWA InfoTechnology dokumentuje impact-echo jako primární NDT metodu pro hodnocení stavu mostovek, zejména pro detekci delaminací, kde překonává vizuální inspekci a doplňuje IRT a GPR.

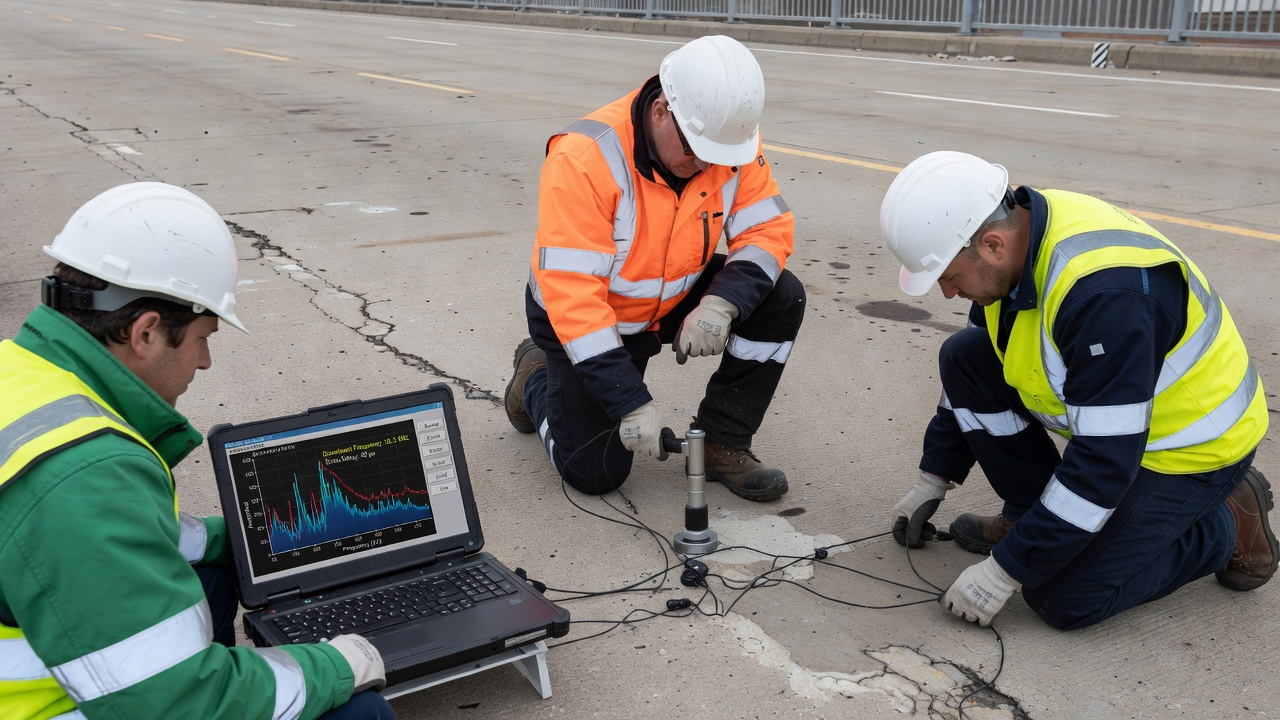

Metodika průzkumu mostovek

Průzkumy mostovek metodou impact-echo se řídí systematickým gridovým vzorem:

Rozteč gridu: Typická rozteč gridu je 0,3 × 0,3 m (1 × 1 ft) až 0,6 × 0,6 m (2 × 2 ft), v závislosti na účelu inspekce. Těsnější rozteč poskytuje vyšší rozlišení pro detailní mapování delaminací; širší rozteč se používá pro rychlý screening.

Hustota dat: Grid 0,3 m na mostovce 10 m × 15 m (150 m²) vyžaduje přibližně 1 700 zkušebních bodů. Při rychlosti 60–120 zkušebních bodů za hodinu pro ruční testování to představuje 14–28 hodin terénního testování. Vícekanálové automatizované skenovací systémy mohou tento čas zkrátit na 2–4 hodiny.

Referenční body: Minimálně 3–5 zkušebních bodů na zdravém, bezvadném betonu se používá ke stanovení základní tloušťkové frekvence a rychlosti P-vlny pro konstrukci.

Kalibrační jádrové vývrty: Selektivní jádrové vrtání na reprezentativních místech (minimálně 3–5 vývrtů na most) poskytuje přímé ověření tloušťky a stavu pro kalibraci výsledků impact-echo.

Prezentace dat

Data impact-echo pro mostovky jsou typicky prezentována jako:

• Frekvenční mapy v půdorysu — Barevně odlišené vrstevnicové grafy zobrazující dominantní frekvenci v každém zkušebním bodě. Nízkofrekvenční anomálie (ohybové módy z delaminace) se projevují jako odlišné zóny kontrastující s tloušťkovou frekvencí zdravého betonu.
• Hloubkové mapy — Barevně odlišené vrstevnicové grafy zobrazující vypočtenou hloubku odrazného rozhraní v každém bodě. Zdravý beton ukazuje tloušťku desky; delaminované oblasti ukazují mělčí hloubku delaminace.
• Zobrazení A-scan — Individuální amplitudová spektra v každém zkušebním bodě zobrazující frekvenční obsah a identifikaci špiček.
• Příčné řezy B-scan — Zobrazení spekter podél lineárního profilu ukazující změnu hloubky napříč šířkou desky.
• Půdorysné řezy C-scan — Hloubkové řezové mapy zobrazující polohu a rozsah reflektorů v konkrétních hloubkových rozmezích.

Integrace s jinými NDT metodami

Impact-Echo je nejúčinnější, když se používá jako součást multi-metodické NDT sady nástrojů. Výzkumný program SHRP 2 R06A hodnotil účinnost NDT metod pro inspekci mostovek a doporučil kombinace:

• Impact-Echo + IRT: IE poskytuje kvantitativní informace o hloubce pro vady detekované jako tepelné anomálie pomocí IRT; IRT poskytuje rychlý celoplošný screening pro zaměření zkušebních bodů IE.
• Impact-Echo + GPR: IE poskytuje přímou detekci delaminací; GPR poskytuje nepřímé hodnocení korozního prostředí (vlhkost, chloridy) na úrovni výztuže.
• Impact-Echo + potenciál polovičního článku: IE detekuje existující delaminace; potenciál polovičního článku identifikuje oblasti aktivní koroze, kde se očekává vznik delaminací v budoucnu.

7. Impact-Echo vs. ultrazvukové zkoušení

Impact-Echo a ultrazvukové zkoušení jsou obě NDT metody založené na napěťových vlnách, ale zásadně se liší v generování vln, frekvenčním rozsahu, penetraci a vhodnosti aplikace. Porozumění těmto rozdílům je nezbytné pro výběr vhodné metody pro daný inspekční cíl.

Frekvenční a penetrační rozdíly

Proč Impact-Echo funguje pro beton

Klíčovým důvodem, proč impact-echo uspělo tam, kde konvenční ultrazvukové metody selhávaly při detekci vad betonu, je rozptyl na kamenivu. Beton obsahuje částice hrubého kameniva typicky o průměru 10–30 mm. Když se ultrazvuková vlna s vlnovou délkou srovnatelnou nebo menší než je velikost kameniva šíří betonem, každé rozhraní kamenivo-cementové pasty působí jako rozptylové centrum. Výsledkem je množství překrývajících se ozvěn, které zastírají odrazy od skutečných vad — ultrazvukový signál se po urazení několika centimetrů stává nesrozumitelným šumem.

Impact-Echo obchází toto omezení použitím nižších frekvencí (delších vlnových délek) generovaných mechanickým úderem. Typický frekvenční rozsah 2–30 kHz odpovídá vlnovým délkám 130 mm až 1 000 mm v betonu (při Cp = 3 500–4 500 m/s). Tyto vlnové délky jsou mnohem větší než částice hrubého kameniva (10–30 mm), takže vlny „vidí" beton jako homogenní médium spíše než heterogenní kompozit kameniva a pasty. Rozptyl je dramaticky snížen a vlny se mohou šířit betonem na vzdálenost 1 m nebo více s dostatečnou energií pro detekci odrazů.

Komplementární silné stránky

Impact-Echo vyniká v:

• Detekci rovinných vad (delaminace, horizontální trhliny)
• Měření tloušťky desek z jednostranného přístupu
• Detekci velkých dutin v kanálcích kabelů
• Testování silných průřezů (až 1,5 m)

Ultrazvukové zkoušení vyniká v:

• Zobrazování s vysokým rozlišením vnitřních prvků (poloha výztuže, profil kanálku kabelů, malé dutiny)
• Objemové tomografii (3D zobrazování vnitřní struktury)
• Měření rychlosti S-vlny pro stanovení pružných vlastností
• Detekci vertikálních trhlin, které IE může přehlédnout

Pro komplexní konstrukce jsou obě metody komplementární: impact-echo pro rychlý screening delaminací a měření tloušťky, ultrazvuková tomografie pro detailní charakterizaci vad identifikovaných screeningem IE.

8. Normy pro zkoušení metodou Impact-Echo

ASTM C1383

ASTM C1383 — Standardní zkušební metoda pro měření rychlosti P-vlny a tloušťky betonových desek metodou Impact-Echo — je primární normou řídící zkoušení impact-echo. Poprvé přijata v roce 1998 a naposledy potvrzena v roce 2022 (C1383-15R22), norma definuje:

Rozsah: Zkušební metoda zahrnuje postupy pro stanovení tloušťky betonových desek, vozovek, mostovek, stěn nebo jiných deskových konstrukcí. Platí pro deskové konstrukce s bočními rozměry alespoň šestinásobku tloušťky.

Postup A — Měření rychlosti P-vlny: Měří dobu šíření P-vlny mezi dvěma snímači ve známých vzdálenostech od místa úderu na betonovém povrchu. Rychlost P-vlny se vypočítá jako vzdálenost mezi snímači dělená dobou šíření.

Postup B — Zkouška Impact-Echo: Měří frekvenci odrazů P-vlny mezi paralelními povrchy betonové desky. Tloušťka se vypočítá z frekvence a rychlosti P-vlny.

Klíčové požadavky:

• Oba postupy A i B musí být provedeny v každém zkušebním bodě, pokud nebyla rychlost P-vlny stanovena předchozím testováním (oddíl 1.2.3)
• Povrch musí být suchý a čistý (vysoká povrchová vlhkost může ovlivnit výsledky)
• Metoda není použitelná pro desky s překryvnými vrstvami (asfaltovými nebo cementobetonovými)
• Výrobce zařízení musí specifikovat maximální a minimální měřitelné tloušťky
• Hluk dopravy a nízkofrekvenční vibrace konstrukcí neovlivňují výsledky
• Mechanický hluk z bouracího zařízení (sbíječky, poklep kladívkem) činí postup nepoužitelným

Další relevantní normy

• ACI 228.2R-13 — Zpráva o nedestruktivních zkušebních metodách pro hodnocení betonu v konstrukcích. Poskytuje komplexní pokyny pro aplikace impact-echo, interpretaci dat a integraci s jinými NDT metodami.
• ACI Committee 228 — Nedestruktivní zkušební metody pro hodnocení betonu v konstrukcích. Zahrnuje impact-echo jako uznávanou metodu.
• IAEA Training Course Series No. 17 — Příručka o nedestruktivním zkoušení betonových konstrukcí. Zahrnuje principy, vybavení a postupy impact-echo s případovými studiemi.
• FHWA InfoTechnology — Dokumentace Impact-Echo (IE) na technologickém portálu NDT FHWA, poskytující uznání a pokyny pro aplikace na mostovkách.

Kvalifikace personálu

Interpretace výsledků impact-echo vyžaduje vyškolený a zkušený personál. Americký betonový institut (ACI) nabízí Certifikační program pro techniky NDT betonu, který zahrnuje metodiku impact-echo. Kvalifikační normy pro pracovníky NDT (ISO 9712, ASNT SNT-TC-1A) se vztahují na impact-echo jako specializovanou zkušební metodu.

9. Omezení metody Impact-Echo

Navzdory prokázané účinnosti pro inspekci betonu má impact-echo dobře známá omezení, která musí být pochopena pro správnou aplikaci.

Tenké překryvné vrstvy a spojené vrstvy

Impact-Echo nemůže spolehlivě měřit tloušťku nebo detekovat vady v betonu pokrytém asfaltovou překryvnou vrstvou silnější než přibližně 100 mm. Asfalt silně utlumuje napěťové vlny, čímž brání dostatečné energii dosáhnout betonu pro vytvoření detekovatelných odrazů. Kromě toho tlumicí charakteristiky asfaltu potlačují ohybové kmitání mělkých delaminací, což ztěžuje detekci delaminací.

U betonu s tenkými spojenými překryvnými vrstvami (např. překryvná vrstva z latexem modifikovaného betonu, polymerová překryvná vrstva) může rozhraní mezi překryvnou vrstvou a základním betonem produkovat odraznou špičku, kterou je obtížné odlišit od delaminace nebo spodního povrchu. Pokud je překryvná vrstva dobře spojena a má podobné akustické vlastnosti jako základní beton, nemusí produkovat samostatný odraz — tloušťková špička odpovídá kombinované tloušťce. Pokud je překryvná vrstva částečně oddělena, je špička rozhraní nerozlišitelná od delaminace.

Složité geometrie

ASTM C1383 je výslovně omezena na deskové konstrukce s bočními rozměry alespoň šestinásobku tloušťky. Toto omezení existuje, protože:

• V blízkosti okrajů je vzor napěťových vln narušen odrazy od bočních hranic, což vytváří další spektrální špičky, které mohou být zaměněny s defektními nebo tloušťkovými špičkami.
• U prvků s proměnlivým průřezem (kónické nosníky, proměnné desky, hlavice pilot) je předpoklad paralelních odrazných povrchů porušen a vícenásobné rezonanční módy komplikují spektrum.
• U prizmatických prvků (nosníky, sloupy) je buzeno vícenásobných příčných vibračních módů, což vyžaduje identifikaci módu a úpravu tvarového faktoru pro každý mód.
• U zakřivených povrchů (ostění tunelů, potrubí) zakřivená geometrie deformuje vzory šíření a odrazu vln.

Pokyny pro testování ne-deskových geometrií poskytuje ACI 228.2R-13 a výzkumné publikace (Sansalone a Streett, 1997), ale analýza vyžaduje výrazně více odbornosti než testování desek.

Interference výztuže

Hustá výztuž (těsně rozmístěné pruty, více vrstev) vytváří vícenásobná rozhraní beton-ocel, která produkují odrazné špičky v amplitudovém spektru. Tyto špičky mohou zastínit nebo být zaměněny s defektními špičkami. Tento efekt je obzvláště problematický, když:

• Horní vrstva výztuže je v hloubce, která produkuje frekvenci blízkou očekávané defektní frekvenci
• Epoxidem povlakovaná výztuž produkuje odlišné odrazné charakteristiky než holá ocel
• Předpínací kabely v kanálcích vytvářejí komplexní vzory odrazů

Zkušení operátoři se učí identifikovat špičky výztuže podle jejich charakteristické frekvence a absence signatur fázového převrácení. Strategie pro zmírnění interference výztuže zahrnují testování mezi pruty výztuže (pomocí GPR nebo krycího měřiče pro mapování poloh prutů před testováním IE) a použití menších impaktorů (vyšší frekvence) pro zlepšení rozlišení mezi odrazy od výztuže a vad.

Požadavky na dovednosti operátora

Impact-Echo není metoda typu „černá skříňka". Úspěšná terénní aplikace vyžaduje:

• Pochopení principů šíření napěťových vln
• Schopnost zvolit vhodnou velikost impaktoru pro hloubku cílové vady
• Rozpoznání platných versus neplatných spekter
• Dovednost identifikovat a odmítnout spektra degradovaná špatnou vazbou, drsností povrchu nebo interferencí výztuže
• Zkušenost s rozlišováním tloušťkových špiček, defektních špiček, ohybových špiček a špiček příčných módů
• Znalost vztahu mezi charakteristikami frekvenčního spektra a stavem betonu

Přehledový dokument NIST (Carino, 2001) zdůrazňuje, že „nedostatek adekvátního školení může vést uživatele k nesprávným závěrům z NDT průzkumu, což vrhne negativní obraz na NDT metodu."

10. AI a automatizace v analýze Impact-Echo

Integrace umělé inteligence (AI), strojového učení (ML) a automatizace transformuje interpretaci dat impact-echo, čímž řeší tradiční omezení metody — závislost na operátorovi a pomalý sběr dat.

Automatická klasifikace signálů

Tradiční interpretace impact-echo spoléhá na operátora, který vizuálně zkoumá amplitudová spektra k identifikaci dominantních frekvenčních špiček. Tento proces je subjektivní, časově náročný a vyžaduje značné zkušenosti. Nedávný výzkum úspěšně aplikoval konvoluční neuronové sítě (CNN) a hluboké učení (DL) k automatizaci klasifikace signálů impact-echo.

Pandum et al. (2024) na Hokkaidské univerzitě demonstrovali přístup s řízeným hlubokým učením, který klasifikuje průběhy impact-echo jako „zdravý beton", „přítomna trhlina" nebo „přítomna delaminace" s přesností přesahující 90 %. Studie používala frekvenční spektra z rychlé Fourierovy transformace (FFT) jako vstupní prvky pro vícevrstvou neuronovou síť trénovanou na laboratorních vzorcích s řízenými vadami.

Výzkum publikovaný v Case Studies in Construction Materials (2024) navrhl automatickou metodu pro eliminaci neplatných signálů impact-echo pomocí modelu ResNet, kde jsou časové signály převedeny na dvourozměrné obrázky pro klasifikaci. Tento přístup filtruje signály degradované špatnou vazbou, drsností povrchu nebo šumem ještě předtím, než se dostanou k analytikovi — čímž zlepšuje kvalitu dat a snižuje počet falešně pozitivních výsledků.

Odhad hloubky s asistencí strojového učení

Kromě jednoduché klasifikace byly ML modely trénovány k odhadu hloubky vady ze spekter impact-echo s přesností srovnatelnou se zkušenými lidskými operátory. Modely se učí vztah mezi vzory spektrálních špiček a hloubkou vady z rozsáhlých trénovacích datových sad laboratorních vzorků se známými vadami. Byly aplikovány modely náhodného lesa, podpůrných vektorových strojů a neuronových sítí, přičemž neuronové sítě obecně poskytují nejlepší přesnost pro komplexní scénáře s více vadami.

Automatizace skenování

Robotické skenovací platformy se vyvinuly z laboratorních prototypů na systémy nasaditelné v terénu. Moderní automatizované systémy impact-echo zahrnují:

• Motorizované skenovací rámy, které pohybují sestavou impaktor-snímač po naprogramovaném gridu s přesností ±2 mm.
• Pojízdná pole (také nazývané „sekačkové" systémy) s více páry impaktor-snímač, které sbírají data v souvislých pruzích, čímž zkracují dobu testování o 80–90 % oproti ručnímu bodovému testování.
• Adaptivní skenování — algoritmy, které automaticky upravují rozteč gridu na základě variability dat: těsnější rozteč v oblastech s detekovanými vadami, širší rozteč v uniformních oblastech.
• Hodnocení kvality dat v reálném čase — automatické odmítání nekvalitních signálů s okamžitým opakováním testu na stejném místě, zajišťující vysokou úplnost dat.

Automatické 2D a 3D zobrazování

Data z automatických skenovacích systémů jsou zpracována do:

• Příčných řezů B-scan — Průřezové pohledy podél linie, zobrazující hloubku a boční rozsah reflektorů. Barevně odlišeno podle amplitudy odrazu nebo frekvence.
• Hloubkových řezů C-scan — Půdorysné pohledy na konstrukci ve vybraných hloubkových rozsazích, zobrazující boční rozložení vad v každé hloubce.
• 3D objemových vizualizací — Kombinovaná data B-scan a C-scan vykreslená jako trojrozměrný blokový diagram zobrazující prostorové rozložení vad v konstrukci.

Společnost Olson Engineering a další výrobci vyvinuli komerční systémy, které automaticky vytvářejí tyto výstupní formáty z terénních dat s minimálním zásahem operátora.

Budoucnost AI v Impact-Echo

Probíhající výzkum na univerzitách a u výrobců NDT zařízení zkoumá:

• Transfer learning — Použití modelů hlubokého učení předtrénovaných na velkých datových sadách z jednoho typu konstrukce (např. mostovky) k urychlení tréninku pro odlišné typy konstrukcí (např. ostění tunelů, vozovky) s minimálními dodatečnými tréninkovými daty.
• Multi-modální AI — Integrace dat impact-echo s daty GPR, IRT a vizuální inspekce v jediném AI modelu, který poskytuje jednotný výstup detekce a klasifikace vad.
• Generativní modely — Použití AI ke generování očekávaných frekvenčních spekter pro danou geometrii konstrukce a konfiguraci vad, proti kterým jsou porovnávána skutečná terénní data pro detekci anomálií.
• Edge computing — Spouštění AI modelů přímo na zařízení pro sběr dat, poskytující zpětnou vazbu o detekci vad v reálném čase terénnímu operátorovi, čímž se snižuje potřeba následného zpracování.

Potenciál AI dramaticky snížit kvalifikační bariéru pro interpretaci dat impact-echo je značný, ale validace na různorodých reálných konstrukcích zůstává probíhající výzkumnou potřebou. Současné AI modely fungují dobře na laboratorních vzorcích a řízených terénních testech, ale nemusí se zobecnit na celou škálu terénních podmínek — drsnost povrchu, proměnlivá vlhkost, teplotní vlivy, různé betonové směsi — které se v praxi vyskytují.

Srovnání s jinými NDT metodami

Reference

1. Sansalone, M., a Carino, N.J. (1986). “Impact-Echo: A Method for Flaw Detection in Concrete Using Transient Stress Waves.” NBSIR 86-3452, National Bureau of Standards.
2. Sansalone, M., a Streett, W.B. (1997). Impact-Echo: Nondestructive Evaluation of Concrete and Masonry. Bullbrier Press, Jersey Shore, PA.
3. Carino, N.J. (2015). “Impact Echo: The Fundamentals.” International Symposium on Nondestructive Testing in Civil Engineering (NDT-CE), Berlin.
4. ASTM C1383-15R22. “Standard Test Method for Measuring the P-Wave Speed and the Thickness of Concrete Plates Using the Impact-Echo Method.” ASTM International.
5. ACI Committee 228 (2013). ACI 228.2R-13: Report on Nondestructive Test Methods for Evaluation of Concrete in Structures. American Concrete Institute.
6. Gibson, A., a Popovics, J.S. (2005). “Lamb Wave Basis for Impact-Echo Method Analysis.” Journal of Engineering Mechanics, ASCE, 131(4), 438-443.
7. Sansalone, M., a Carino, N.J. (1991). “Stress Wave Propagation Methods.” In Handbook on Nondestructive Testing of Concrete, CRC Press.
8. Pandum, J., Hashimoto, K., Sugiyama, T., a Yodsudjai, W. (2024). “Impact-Echo for Crack Detection in Concrete with Artificial Intelligence Based on Supervised Deep Learning.” e-Journal of Nondestructive Testing, ISSN 1435-4934.
9. Carino, N.J. (2001). “The Impact-Echo Method: An Overview.” Proceedings of the 2001 Structures Congress & Exposition, ASCE.
