Inteligentní zhutňování pro stavbu vozovek

Inteligentní zhutňování — Definice a technologie

Inteligentní zhutňování (IC) je technologie založená na vibračních válcích, která integruje instrumentaci a systémy zpětné vazby v reálném čase k nepřetržitému měření, záznamu a zobrazování kvality zhutnění během procesu válcování. Válec IC je vybaven triaxiálním akcelerometrem umístěným na ose vibračního bubnu, kinematickým RTK (Real-Time Kinematic) přijímačem GNSS (Global Navigation Satellite System) poskytujícím přesnost určení polohy ±1 až ±3 cm (0,4 až 1,2 palce), infračervenými teplotními čidly pro monitorování zhutňování asfaltu (rozsah −20 °C až 300 °C s přesností ±1 °C při typických teplotách válcování) a palubním počítačovým displejem, který operátorovi zobrazuje barevně odlišené mapy zhutnění v reálném čase.

Základní princip inteligentního zhutňování spočívá v dynamické interakci bubnu s podložím. Během provozu vibračního válce akcelerometr nepřetržitě zaznamenává vertikální zrychlení bubnu se vzorkovací frekvencí 200 až 500 Hz. Když je podloží sypké a měkké, buben se chová převážně na základní vibrační frekvenci (provozní frekvenci nastavenou válcem, typicky 20 až 40 Hz, tedy 1 200 až 2 400 vibrací za minutu). S rostoucí tuhostí podloží v důsledku pokračujícího zhutňování se odezva bubnu posouvá do vyšších harmonických — první harmonické na dvojnásobku provozní frekvence (2Ω), druhé harmonické na trojnásobku provozní frekvence (3Ω) a dále. Poměr mezi těmito harmonickými amplitudami a amplitudou základní frekvence tvoří základ většiny měřicích hodnot IC.

Technologie IC vznikla ve Švédsku v 70. letech 20. století, kdy společnost Geodynamik vyvinula první systém průběžné kontroly zhutňování (CCC) založený na metodě harmonického poměru. Tento koncept byl následně převzat ve Spojených státech prostřednictvím FHWA IC Roadmap v roce 2004, kterou vypracovali Horan a Ferregut. Studie Transportation Pooled Fund (TPF) TPF-5(128) zahájená v roce 2007 s účastí 12 státních dopravních úřadů (Georgia, Indiana, Kansas, Maryland, Minnesota, Mississippi, New York, Severní Dakota, Pensylvánie, Texas, Virginie, Wisconsin) významně urychlila adopci IC v USA. V Evropě si mnohé země včetně Rakouska, Německa, Finska a Švédska vyvinuly vlastní normy IC v 90. letech 20. století, což vedlo k vydání evropské normy IC CEN v roce 2016.

Systémy IC jsou k dispozici jako továrně instalované systémy OEM (Original Equipment Manufacturer) od předních výrobců válců — včetně BOMAG (BCM-05 s Evib a Omega), Caterpillar (AcuGrade s MDP a CMV), HAMM (HCQ s hodnotou OMV Oscillometer Value), Sakai (Aithon-MT s CCV), Dynapac (DCA s CMV) a Ammann/Case (ACE-Plus s ks a ACE měřením) — nebo jako dodatečně montované retrofitted systémy od dodavatelů jako MOBA (MCA-3000 s MCI a SineCore ER), Trimble (CB430 s CMV) a Topcon (RMS s možností měření IC).

FHWA klasifikuje ICMV do pěti úrovní podle jejich sofistikovanosti a schopností. Úroveň 1 ICMV (jako CMV) jsou kvalitativní indikátory založené na harmonických poměrech, které poskytují relativní informace o tuhosti, ale nelze je přímo převést na inženýrské jednotky. Úroveň 2 přidává kalibrační parametry specifické pro daný stroj. Úroveň 3 ICMV (jako Evib a ER) poskytují kvantitativní hodnoty modulu ve fyzikálních jednotkách (MPa nebo MN/m²) začleněním geometrie válce, hmotnosti, excentrického momentu a vibračních parametrů do výpočetního modelu. Úrovně 4 a 5 jsou výzkumné systémy zahrnující duální akcelerometry, pokročilé dynamické modely a prediktivní algoritmy.

Měřicí hodnoty IC

Kompaktometrická hodnota (CMV)

Kompaktometrická hodnota (CMV) je nejrozšířenější měřicí hodnotou IC, původně vyvinutá společností Geodynamik v 70. letech 20. století a dnes používaná výrobci včetně Dynapac, Caterpillar a Trimble. CMV je bezrozměrný index vypočítaný z amplitudového spektra zrychlení vibračního bubnu:

CMV = C × (A₂Ω / A₁Ω)

Kde:

• A₂Ω = amplituda zrychlení na první harmonické frekvenci (dvojnásobek provozní frekvence, přibližně 40 až 80 Hz)
• A₁Ω = amplituda zrychlení na základní frekvenci (provozní frekvence 20 až 40 Hz)
• C = škálovací konstanta, typicky 300

Hodnoty CMV se typicky pohybují v rozmezí 0 až 150, přičemž vyšší hodnoty indikují tužší, lépe zhutněný materiál. Hodnota CMV 0 znamená žádnou měřitelnou harmonickou odezvu (velmi sypký materiál), zatímco hodnoty nad 100 indikují velmi tuhé podmínky blížící se mezi únosnosti. Hloubka ovlivnění měření se pohybuje od 0,5 do 1,6 m v závislosti na provozní hmotnosti válce (typicky 10 až 18 tun), frekvenci vibrací, amplitudě vibrací (nízká: 0,5 mm, vysoká: 2,0 mm) a tuhosti zhutňovaného materiálu. U standardního 12tunového jednobubnového vibračního válce pracujícího na 30 Hz (1 800 vpm) s vysokou amplitudou je hloubka ovlivnění přibližně 1,0 m v zrnitém materiálu.

Měření CMV je citlivé na několik faktorů: rychlost válce by měla být udržována mezi 2 až 6 km/h pro konzistentní údaje; amplituda vibrací ovlivňuje hloubku měření a velikost harmonické odezvy; typ materiálu ovlivňuje vztah mezi CMV a skutečnou hustotou (soudržné zeminy vykazují odlišnou odezvu CMV než zrnité materiály); a vlhkost ovlivňuje zhutňovací odezvu a hodnoty CMV.

Vibrační modul (Evib)

Evib (vibrační modul) je ICMV úrovně 3 vyvinutý společností BOMAG, který poskytuje kvantitativní měření tuhosti ve fyzikálních jednotkách MN/m² (MPa) . Na rozdíl od CMV, která vykazuje bezrozměrný index, Evib vykazuje skutečné hodnoty modulu, které lze přímo porovnávat s výsledky in-situ statických zatěžovacích zkoušek deskou (modul PLT Ev₁ a Ev₂) a moduly z lehkého dynamického deskového zatěžovacího přístroje (LWD).

Evib je odvozen z modelu s jedním stupněm volnosti (1-DOF) s lumped parametry, který považuje systém buben-podloží za systém pružina-hmotnost-tlumič. Výpočet zahrnuje:

• Provozní hmotnost válce (m) — typicky 10 000 až 18 000 kg
• Excentrický moment (mₑ×r) — rotující hmota krát její excentricita
• Frekvence vibrací (Ω) — typicky 20 až 40 Hz
• Naměřená odezva zrychlení bubnu — signál akcelerometru zpracovaný modelem
• Lundbergovo elastické řešení poloprostoru — vztah mezi kontaktní silou a posunem k elastickému modulu zeminy

Výsledná hodnota Evib představuje tuhost systému buben-podloží a je kalibrována tak, aby poskytovala hodnoty srovnatelné s moduly ze statické zatěžovací zkoušky deskou (Ev₁ a Ev₂) . Typické hodnoty Evib se pohybují od 10 do 80 MN/m² pro zeminy, 30 až 120 MN/m² pro kamenivo podkladních vrstev a 50 až 200 MN/m² pro materiály ošetřené asfaltem nebo cementem. Specifikace IC EU (CEN, 2016) doporučuje, aby 80 % zhutněné plochy splňovalo cílovou hodnotu Evib stanovenou při kalibračním zkušebním pásu.

Omega (Ω)

Omega je energeticky založená měřicí hodnota IC společnosti BOMAG, která předcházela Evib. Na rozdíl od CMV, která využívá poměry harmonických frekvencí, Omega měří mechanickou energii přenášenou z bubnu do podloží během každého vibračního cyklu. Základním principem je, že s rostoucí tuhostí podloží je větší podíl rázové energie bubnu přenášen do podloží namísto rozptylu prostřednictvím odskoku bubnu.

Hodnoty Omega jsou vypočítávány z plochy pod hysterezní smyčkou síla-posun měřenou na rozhraní buben-podloží v každém vibračním cyklu. Sypký, měkký materiál absorbuje energii prostřednictvím plastické deformace, což má za následek širokou hysterezní smyčku a nižší hodnoty Omega. Tuhý, dobře zhutněný materiál přenáší energii efektivněji s menší plastickou deformací, což vede k užší smyčce a vyšším hodnotám Omega. Tento energeticky založený přístup poskytuje přímé fyzikální měření zhutňovací odezvy, které je v některých půdních podmínkách méně citlivé na harmonické artefakty než CMV.

Výkon pohonu stroje (MDP)

Výkon pohonu stroje (MDP) je zásadně odlišný přístup k měření IC vyvinutý společností Caterpillar pro její modely válců. Namísto analýzy harmonických zrychlení bubnu MDP měří valivý odpor bubnu při zhutňování materiálu.

MDP = P_actual − P_calibration

Kde:

• P_actual = skutečný výkon potřebný k pohonu válce danou rychlostí
• P_calibration = výkon potřebný k pohonu téhož válce stejnou rychlostí na tuhém referenčním povrchu (typicky betonová deska)

Rozdíl představuje energii rozptýlenou zhutňováním materiálu podloží. Sypký, měkký materiál nabízí vysoký valivý odpor, protože buben klesá do materiálu a deformuje jej, což vyžaduje větší výkon k pohonu válce vpřed. S rostoucí tuhostí materiálu v důsledku zhutňování valivý odpor klesá a je zapotřebí méně výkonu. Hodnoty MDP se typicky pohybují v rozmezí 1 až 150 (bezrozměrný indexový systém), přičemž nižší hodnoty indikují tužší, lépe zhutněné materiály — inverzní vztah ve srovnání s CMV a Evib.

Hloubka ovlivnění MDP je přibližně 30 až 60 cm (1 až 2 stopy), mělčí než rozsah CMV 0,5 až 1,6 m. To činí MDP obzvláště vhodným pro tenčí vrstvy a zhutňování asfaltových vrstev, kde by měření mělo odrážet vlastnosti nově položené vrstvy spíše než vrstev pod ní. MDP pracuje konzistentně napříč všemi typy materiálů — zrnitými, soudržnými i asfaltovými — protože měří mechanický odpor spíše než dynamickou harmonickou odezvu.

Srovnání měřicích hodnot IC

Komponenty IC válce

Akcelerometr

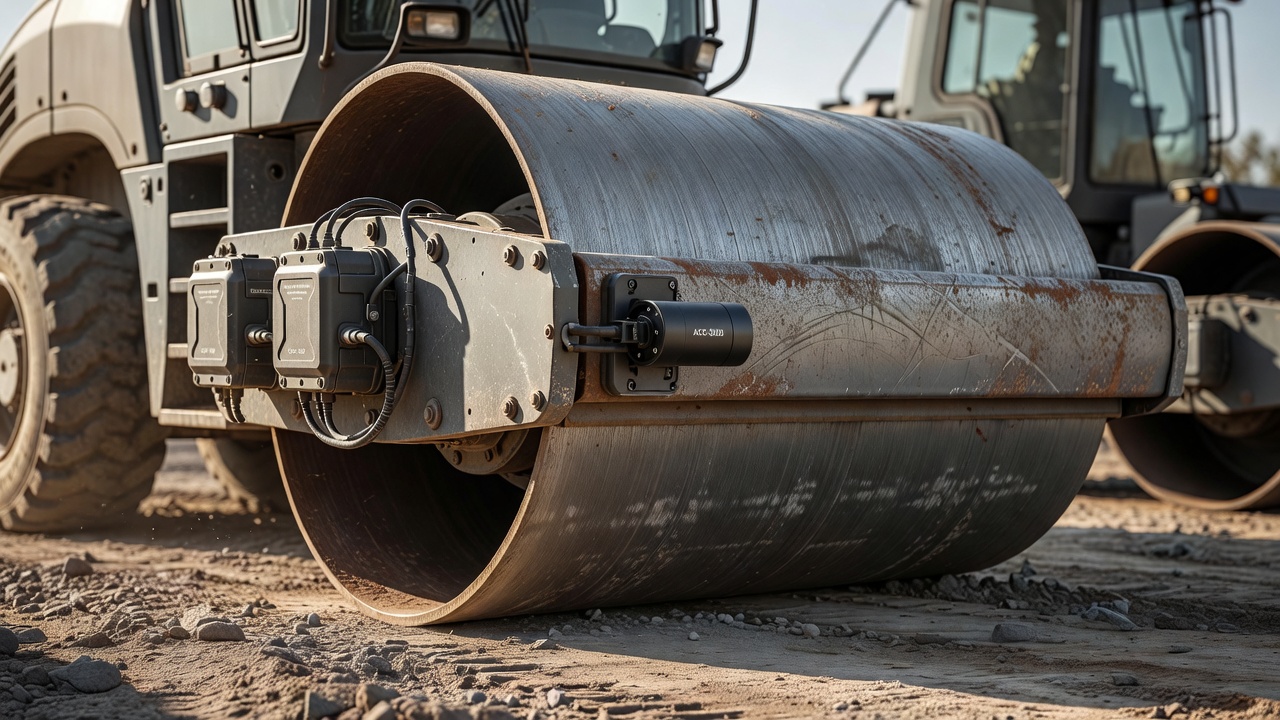

Akcelerometr je primárním snímačem v každém systému IC, montovaný přímo na ložiskový domek osy vibračního bubnu, aby zachycoval co nejpřesnější reprezentaci dynamiky interakce buben-podloží. Systémy IC používají piezoelektrické triaxiální akcelerometry, které měří zrychlení podél tří ortogonálních os: vertikální (primární měřicí osa), horizontální (podélná) a příčná (boční). Signál vertikální osy — který zaznamenává zpětné zrychlení bubnu v reakci na tuhost podloží — je primárním zdrojem dat pro výpočet ICMV.

Akcelerometr pracuje s měřicím rozsahem ±50 g (kde g = 9,81 m/s²) a frekvenční odezvou od 0 do 500 Hz. Signál zrychlení je vzorkován frekvencí 200 až 500 Hz a zpracováván prostřednictvím algoritmu rychlá Fourierova transformace (FFT) v palubním počítači, který rozkládá komplexní průběh zrychlení na jeho frekvenční složky. Výstup FFT poskytuje amplitudové spektrum zobrazující základní frekvenci (A₁Ω), první harmonickou (A₂Ω — dvojnásobek provozní frekvence), druhou harmonickou (A₃Ω — trojnásobek provozní frekvence) a subharmonické složky (Ω/2, Ω/3 atd.).

Akcelerometr musí být teplotně kompenzován, aby byla zachována přesnost v celém rozsahu stavebních teplot (−10 °C až +60 °C pro zeminy/podklad a až +180 °C pro zhutňování asfaltu, kde sálavé teplo z asfaltové vrstvy může zahřívat součásti bubnu). Montážní držáky akcelerometru musí být pevně přišroubovány k ložiskovému domku bubnu pomocí vysoce pevných spojovacích prvků, aby se zabránilo rezonančním vibracím samotného držáku, které by kontaminovaly měřicí signál — což je běžný zdroj problémů s kvalitou dat u nesprávně instalovaných retrofitovaných systémů.

RTK GPS / GNSS

Kinematické RTK (Real-Time Kinematic) určování polohy pomocí GNSS (Global Navigation Satellite System) poskytuje prostorovou referenci pro data IC a umožňuje přiřadit každý měřicí bod k přesné geografické souřadnici. RTK GPS dosahuje horizontální přesnosti ±1 až ±3 cm (0,4 až 1,2 palce) a vertikální přesnosti ±2 až ±5 cm (0,8 až 2,0 palce) pomocí diferenčních korekčních signálů ze základnové stanice nebo sítě CORS (Continuously Operating Reference Station).

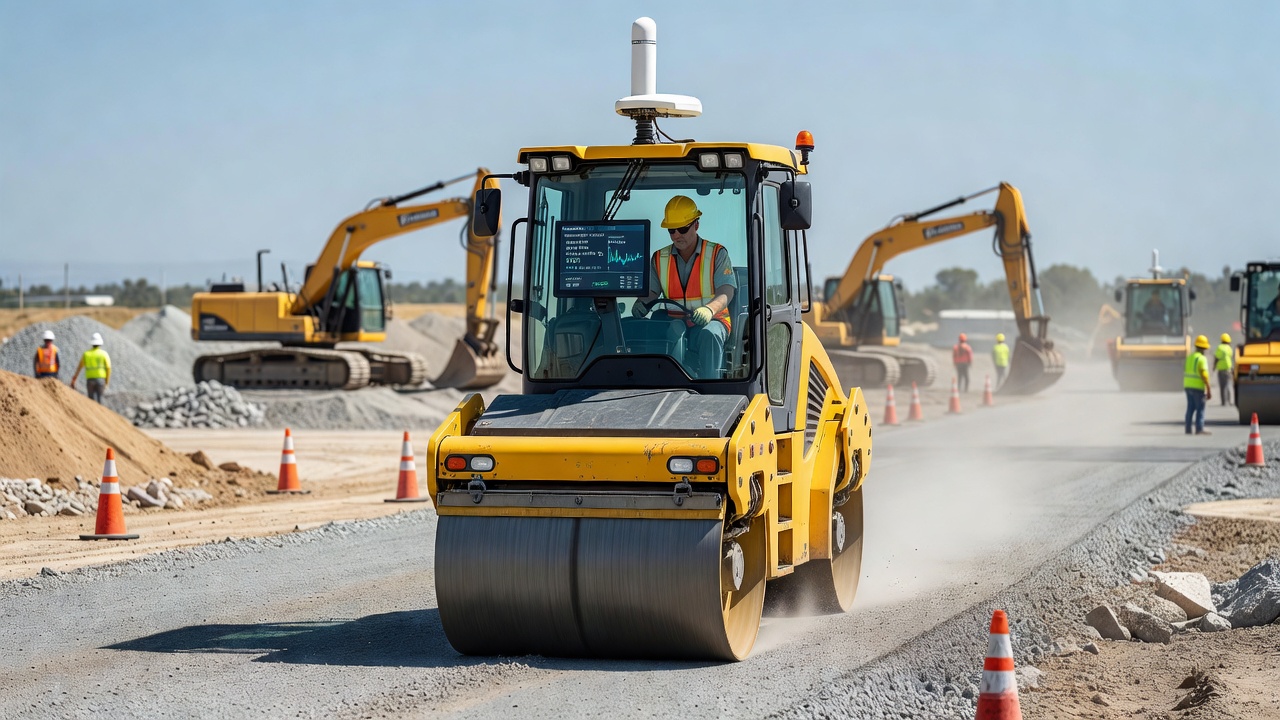

Přijímač RTK GPS je umístěn na střeše kabiny válce v nejvyšším bodě pro maximalizaci viditelnosti satelitů, přičemž anténa je umístěna přímo nad středovou osou bubnu. Systém sleduje více satelitních konstelací — GPS (USA), GLONASS (Rusko), Galileo (Evropa) a BeiDou (Čína) — aby udržel přesnost určení polohy v náročných prostředích, jako jsou městské zářezy, koridory lemované stromy a letištní odbavovací plochy s přilehlými stavbami.

Systém RTK pracuje prostřednictvím základnové stanice (pevný GPS přijímač na známém zaměřeném souřadnicovém bodě), která vysílá korekční data k pohyblivému přijímači na válci prostřednictvím rádiového spojení (typicky 450 MHz UHF nebo 900 MHz spread spectrum) nebo celulárního NTRIP (Networked Transport of RTCM via Internet Protocol). Základnová stanice musí být zřízena na známém geodetickém referenčním bodě nebo na bodě určeném pomocí statických GPS měřických metod. Specifikace FAA a normy AASHTO vyžadují denní ověřování přesnosti GPS polohovacího systému IC válce s tolerancí ±6 až ±12 palců (AASHTO) nebo ±12 palců (FHWA) vůči známým geodetickým kontrolním bodům.

Datový tok GPS je zaznamenáván s obnovovací frekvencí 1 až 10 Hz a synchronizován s daty akcelerometru tak, aby každá hodnota ICMV byla přiřazena ke konkrétní souřadnici zeměpisné šířky, délky a nadmořské výšky. Souřadnicový systém je typicky WGS 84 (World Geodetic System 1984) převedený do místní zóny UTM (Universal Transverse Mercator) pro výpočty ploch a mapování.

Infračervené teplotní čidlo

Pro aplikace zhutňování asfaltu musí být válce IC vybaveny infračervenými (IR) teplotními čidly, která měří povrchovou teplotu asfaltové směsi (HMA) během válcování. Tato čidla jsou umístěna na přední a/nebo zadní části rámu válce, 30 až 50 cm (12 až 20 palců) nad povrchem vrstvy, přičemž měřicí paprsek je zaměřen na vrstvu těsně za bubnem, aby měřil teplotu již zhutněného materiálu, nikoli materiálu, který má být teprve zhutněn.

IR čidla pracují v pásmu vlnových délek 8 až 14 μm s měřicím rozsahem −20 °C až +300 °C (−4 °F až +572 °F) a přesností ±1 °C nebo ±1 % údaje při typických teplotách zhutňování (80 °C až 160 °C / 176 °F až 320 °F). Čidlo měří povrchovou teplotu vrstvy každých 0,5 až 1,0 sekundy a vytváří spojitý teplotní profil napříč zhutněnou plochou. Displej IC mapuje teplotu pomocí barevné škály — typicky červená pro teploty na úrovni nebo nad cílovým zhutňovacím oknem (nad 120 °C / 250 °F pro standardní HMA), žlutá pro okrajové teploty a modrá pro teploty pod minimální teplotou válcování (pod 80 °C / 176 °F pro standardní HMA).

Monitorování teploty je kritické pro zhutňování asfaltu, protože viskozita asfaltového pojiva je závislá na teplotě. Válcování musí být dokončeno, dokud je směs v teplotním zhutňovacím okně — rozmezí mezi maximální teplotou válcování (nad kterou je směs příliš měkká a pod válcem se vytlačuje) a minimální teplotou válcování (pod kterou je pojivo příliš viskózní pro další zhutňování). U konvenčního asfaltového betonu se zhutňovací okno typicky pohybuje od 80 °C do 150 °C (176 °F až 302 °F) v závislosti na typu pojiva, tloušťce vrstvy, teplotě okolí a větrných podmínkách. Specifikace FHWA IC vyžadují, aby bylo teplotní čidlo před každým projektem ověřeno s přesností ±5 °F (2,8 °C) .

Palubní počítačový displej

Palubní počítačový displej je rozhraním operátora pro systém IC, typicky 7 až 10palcový (18 až 25 cm) dotykový displej umístěný v kabině válce pro snadnou viditelnost. Displej poskytuje:

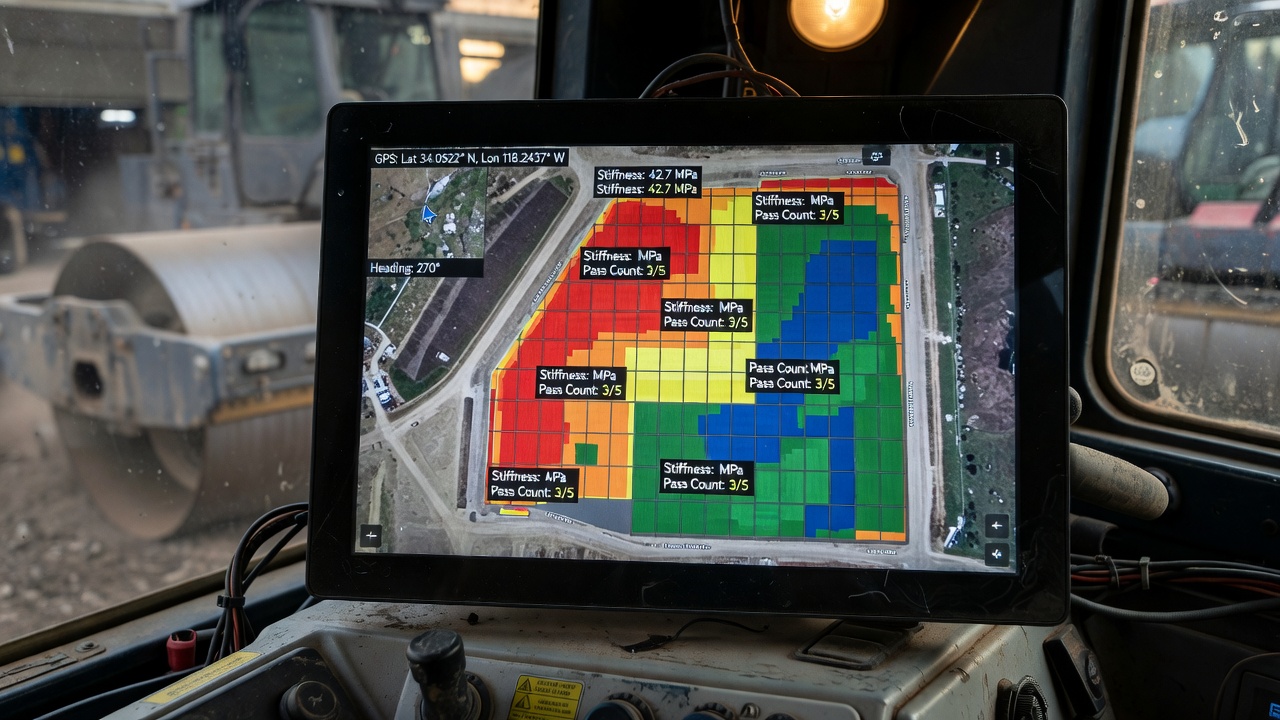

• Barevně odlišené mapy zhutnění v reálném čase zobrazující zhutněnou plochu s barevnými škálami představujícími CMV, Evib, MDP nebo jiné hodnoty ICMV — typicky barevné schéma heat-map: červená/oranžová/žlutá pro nízké hodnoty (slabá místa) přecházející přes zelenou (dostatečné) do modré/fialové/bílé pro vysoké hodnoty (dobře zhutněné)
• Mapa počtu přejezdů válce zobrazující počet přejezdů aplikovaných na každou plochu s použitím samostatné barevné škály — klíčová pro zajištění rovnoměrného pokrytí přejezdy a zabránění nedostatečnému i nadměrnému zhutnění
• Teplotní mapa (asfaltový režim) zobrazující povrchovou teplotu vrstvy
• Mapa pokrytí zobrazující oblasti, které byly a nebyly válcovány, což eliminuje vynechaná místa
• Číselný údaj ICMV v reálném čase a počet přejezdů
• Indikátor stavu záznamu dat
• Stav GPS satelitů a indikátor kvality RTK fixace

Displej provozuje proprietární palubní software — jako BOMAG BCM-05 Evolution, Caterpillar AcuGrade, Trimble CB430, Sakai Aithon-MT, MOBA MCA-3000 nebo Dynapac DCA — který zpracovává data ze senzorů, generuje mapy a ukládá datový soubor IC pro pozdější analýzu. Palubní počítač má typicky 32 až 64 GB polovodičového úložiště, což je dostatečné pro data IC z více projektů před přenosem.

Mapování zhutnění v reálném čase

Mapování zhutnění v reálném čase je určujícím rysem inteligentního zhutňování, který jej odlišuje od konvenčního zhutňování. Během provozu IC válce vytváří palubní systém spojitou, barevně odlišenou mapu zhutněné plochy, která se aktualizuje každých 0,5 až 1,0 sekundy. Mapa je vytvářena z metr širokých měřicích pásů — každý pás představuje šířku bubnu válce (typicky 2,1 m / 7,0 ft u jednobubnových válců a 1,5 až 2,0 m / 5 až 6,5 ft u dvoububnových asfaltových válců) zaznamenanou v intervalu aktualizace GPS (1 až 10 Hz, poskytující datový bod přibližně každých 10 až 30 cm (4 až 12 palců) podél dráhy válce při typických provozních rychlostech.

Proces mapování začíná předmapováním — prvním přejezdem válce, který stanoví základní zhutňovací podmínky v celé ploše. Pro hodnocení podloží se předmapovací přejezd provádí před zahájením zhutňovacích prací k identifikaci stávajících měkkých míst, zakopaných inženýrských sítí nebo proměnlivých podmínek podloží. Základní mapa ukazuje přirozenou variabilitu staveniště a pomáhá naplánovat strategii zhutňování.

Během výrobního zhutňování se mapa aktualizuje, jak válec provádí jednotlivé přejezdy. Mapa počtu přejezdů sleduje počet přejezdů aplikovaných na každou buňku mřížky (typicky rozlišení mřížky 0,3 m × 0,3 m / 1 ft × 1 ft). Operátor používá tuto mapu k zajištění úplného pokrytí a rovnoměrného počtu přejezdů — eliminuje se tím vynechání ploch, které je běžné u konvenčního válcování, kde se operátoři spoléhají na vizuální referenční značky a zkušenosti. Mapa ICMV se aktualizuje s každým přejezdem a zobrazuje rostoucí hodnoty tuhosti s postupujícím zhutňováním.

Kontrolní mapa — zaznamenaná během posledního přejezdu po dosažení cílového zhutnění — poskytuje trvalý záznam kvality. Kontrolní mapa zobrazuje konečné hodnoty ICMV v celé zhutněné ploše a slouží k:

• Identifikaci slabých míst (zóny s nízkou ICMV) vyžadujících dodatečné zhutnění nebo sanaci
• Ověření rovnoměrnosti zhutnění (posouzení koeficientu variance CoV)
• Výpočtu procenta plochy splňujícího cílovou hodnotu ICMV
• Dokumentaci kvality zhutnění v rámci projektového záznamu

Data mapování IC jsou ukládána v datových souborech IC ve formátu dle normy AASHTO MP 39 — formát CSV (comma-separated values) se standardizovanými záhlavími sloupců zahrnujícími: časové razítko, zeměpisnou šířku, délku, nadmořskou výšku, rychlost, směr, počet přejezdů, CMV, Evib, teplotu, frekvenci vibrací, amplitudu vibrací a ID válce. Data jsou typicky zaznamenávána v hustotě 10 až 20 datových bodů na metr čtvereční.

IC a rovnoměrnost zhutnění

Rovnoměrnost zhutnění — dosažení konzistentní hustoty a tuhosti v celé zhutněné ploše — je pro výkon vozovky pravděpodobně ještě důležitější než dosažení vysokého zhutnění na izolovaných místech. Nerovnoměrné zhutnění vytváří rozdílné podmínky podpory pod povrchem vozovky, což vede ke koncentraci napětí, rozdílnému sedání, únavovému porušování v přechodových zónách s vysokou tuhostí a předčasnému selhání vozovky. Úsek vozovky s rovnoměrným středním zhutněním vykazuje při stejném dopravním zatížení trvale lepší výsledky než úsek s vysokým průměrným zhutněním, ale vysokou variabilitou (některá místa velmi tuhá, jiná měkká).

IC poskytuje kvantitativní posouzení rovnoměrnosti prostřednictvím statistické analýzy mapovaných dat ICMV. Koeficient variance (CoV) — vypočítaný jako směrodatná odchylka dělená průměrnou ICMV — je primární metrikou rovnoměrnosti. Specifikace IC EU (CEN, 2016) doporučuje maximální CoV 20 %, zatímco Nazarian et al. (2020) navrhli prahovou hodnotu 25 % pro přijatelnou rovnoměrnost podloží. Plochy překračující práh CoV jsou označeny k prošetření a případným nápravným opatřením.

Semivariogramová analýza — geostatistická metoda dostupná v softwaru Veta — poskytuje pokročilé hodnocení rovnoměrnosti kvantifikací prostorové struktury variability ICMV. Semivariogram zobrazuje rozptyl mezi datovými body jako funkci vzdálenosti, která je odděluje, a vytváří tři klíčové parametry: nugget (náhodná variabilita při nulové vzdálenosti — šum měření a variabilita v mikro měřítku), sill (celkový rozptyl souboru dat — hodnota plató, kde prostorová korelace zaniká) a range (vzdálenost, po kterou zůstávají datové body korelované — krátký range indikuje vysokofrekvenční variabilitu, zatímco dlouhý range indikuje plynule se měnící podmínky). Dobře zhutněné, rovnoměrné podloží produkuje semivariogram s nízkým poměrem nugget/sill, což indikuje, že většina variability je prostorově strukturovaná spíše než náhodná.

Mapa počtu přejezdů je primárním nástrojem pro zajištění rovnoměrného zhutňovacího úsilí. Vizualizací počtu přejezdů aplikovaných na každou buňku mřížky může operátor identifikovat plochy, které obdržely méně přejezdů (typicky na okrajích jízdních pruhů, kde válec přejíždí, na začátku a konci každého přejezdu a v místech, kde byl vzor válcování přerušen) a provést korekční přejezdy před zaznamenáním kontrolní mapy. Specifikace FHWA doporučuje, aby alespoň 90 % zhutněné plochy obdrželo cílový počet přejezdů válce stanovený během kalibračního zkušebního pásu.

Identifikace slabých míst se provádí prostřednictvím percentilové analýzy rozdělení ICMV. Specifikace EU definuje práh pro slabá místa jako hodnotu ICMV na 10. percentilu (průměrná ICMV minus 1,28 × směrodatná odchylka). Plochy klesající pod tento práh jsou označeny k dalšímu prošetření pomocí konvenčních bodových zkoušek (lehký dynamický deskový zatěžovací přístroj, jaderný vlhkoměr nebo dynamický kuželový penetrometr). U letištních vozovek mohou slabá místa vyžadovat vyhloubení a výměnu nebo dodatečné zhutnění s upraveným nastavením válce (vyšší amplituda, nižší frekvence nebo dodatečné přejezdy).

IC může také detekovat přezhutnění — bod, kdy další přejezdy válce již nepřinášejí nárůst hustoty a mohou materiál naopak degradovat. Zhutňovací křivka (ICMV vs. číslo přejezdu) vykazuje charakteristický tvar: rychlý nárůst ICMV během počátečních přejezdů, oblast plató s klesajícím přínosem a v některých případech pokles ICMV s dalšími přejezdy v důsledku narušení materiálu, rozpadu půdní struktury nebo degradace kameniva. Operátoři IC sledují zhutňovací křivku na palubním displeji a zastavují válcování, když se křivka dostane do plató — typicky po 4 až 8 přejezdech pro zrnité podkladní materiály a 3 až 6 přejezdech pro asfalt.

IC pro podloží, podkladní vrstvy a asfalt

IC podloží

Zhutňování podloží pomocí IC se zaměřuje na hodnocení přirozeného podloží před zahájením stavby vozovky. Válec IC provádí předmapování povrchu podloží, aby identifikoval variabilitu tuhosti přirozeného podloží, která by ovlivnila výkon vozovky. Tento předmapovací přejezd se typicky provádí při nejnižší amplitudě vibrací válce, aby nedošlo k přezhutnění podloží a aby se maximalizovala citlivost na změny tuhosti.

IC na podloží identifikuje: měkká místa (oblasti s hodnotami ICMV pod 10. percentilem), která mohou indikovat nedokumentované rýhy inženýrských sítí, organické nánosy nebo kapsy mokrého jílu vyžadující vyhloubení a výměnu; proměnlivé vlhkostní podmínky (oblasti s nízkou ICMV spojené s vysokým obsahem vlhkosti); a zakopané prvky, jako jsou zbytky starých vozovek, potrubí nebo balvany. Předmapa poskytuje základní úroveň kvality podloží, která řídí návrh následných podkladních vrstev a vrstev vozovky — pokud je podloží slabší nebo proměnlivější, než se předpokládalo v návrhu vozovky, může být vyžadována dodatečná tloušťka podkladní vrstvy nebo zlepšení podloží (ošetření vápnem, cementová stabilizace, geogridová výztuž).

Korelace mezi ICMV a CBR podloží (California Bearing Ratio) může být stanovena během kalibračního zkušebního pásu provedením zkoušek CBR nebo dynamickým kuželovým penetrometrem v oblastech s nízkou, střední a vysokou ICMV. FHWA doporučuje dosažení korelačního koeficientu R ≥ 0,7 (R² ≥ 0,5) pro vztah mezi ICMV a vybranou bodovou zkouškou. Pro aplikace na podloží je modul LWD (ELWD) preferovanou bodovou zkouškou, protože měří dynamickou tuhost při podobných rychlostech zatěžování a hloubkách ovlivnění jako IC válec.

IC podkladních vrstev

Zhutňování podkladních vrstev je nejběžnější aplikací IC, protože materiály podkladních vrstev (drcené kamenivo, cementem stabilizovaná vrstva, asfaltem stabilizovaná vrstva) jsou dobře vhodné pro vibrační válcování a kvalita zhutnění podkladní vrstvy přímo určuje konstrukční výkon vozovky. Proces IC podkladní vrstvy se řídí metodikou kalibračního pásu: zkušební úsek podkladního materiálu při projektem specifikované tloušťce vrstvy a vlhkosti je zhutňován s rostoucím počtem přejezdů válce a po každém přejezdu jsou prováděny bodové zkoušky (jaderný vlhkoměr, LWD, pískový kužel) pro stanovení vztahu mezi ICMV a hustotou nebo modulem materiálu.

Cílová ICMV pro výrobu podkladní vrstvy je stanovena z kalibračního pásu při počtu přejezdů, který dosahuje 100 % maximální suché hustoty (Standard Proctor, ASTM D698). Během výroby operátor IC používá displej v reálném čase k zajištění, že každý jízdní pruh obdrží cílový počet přejezdů a že kontrolní mapa zobrazuje hodnoty ICMV na úrovni cílové nebo vyšší s přijatelnou rovnoměrností.

U cementem stabilizované vrstvy (CTB) poskytuje IC další výhodu v podobě časového managementu — palubní displej zobrazuje uplynulý čas od míchání a operátor může zajistit, že zhutňování je dokončeno v rámci časového okna zpracovatelnosti cementu (typicky 2 až 3 hodiny od míchání do konečného zhutnění). Plochy, které překročí dobu zpracovatelnosti, nelze adekvátně zhutnit a musí být odstraněny a nahrazeny.

Tloušťka vrstvy podkladu pro IC operace nesmí u zrnitých materiálů překročit 150 mm zhutněné tloušťky a 200 mm u cementem stabilizované vrstvy — v souladu s konvenčními požadavky na zhutňování. Silnější vrstvy snižují účinnost měření IC, protože vliv bubnu nemusí proniknout na dno vrstvy a hlubší materiál může zůstat nezhutněný, i když povrch vykazuje adekvátní hodnoty ICMV.

Asfaltový IC

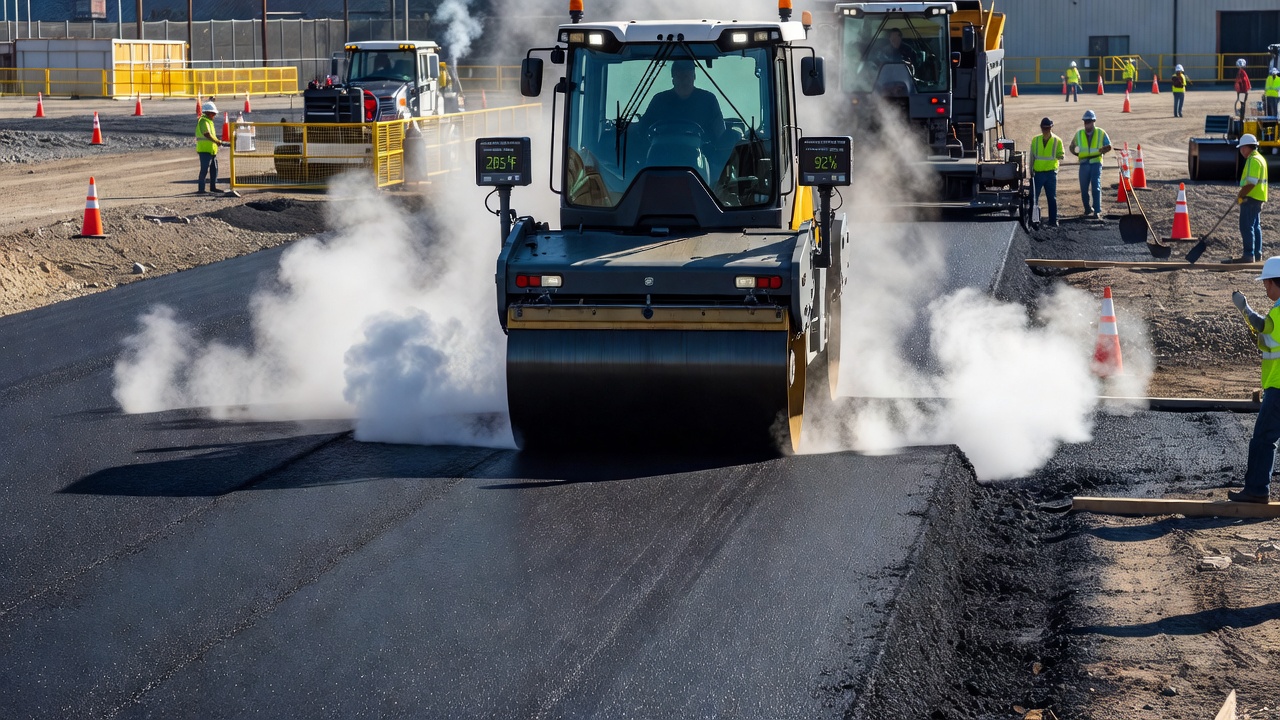

Asfaltové inteligentní zhutňování vyžaduje další systémové komponenty a provozní postupy nad rámec zhutňování zemin a podkladních vrstev. Válec IC musí být vybaven infračervenými teplotními čidly a musí pracovat v teplotním zhutňovacím okně asfaltu — typicky 80 °C až 150 °C (176 °F až 302 °F) pro konvenční asfaltový beton. Operátor používá teplotní mapu k identifikaci oblastí, kde směs vychladla pod minimální teplotu válcování a nelze ji dále zhutňovat.

Asfaltový IC řeší kritický problém segregace a teplotních rozdílů v asfaltové vrstvě pokládané finišerem. Když je asfaltová směs dodána na staveniště, teplota materiálu na okrajích ložné plochy nákladního vozidla je typicky o 10 °C až 30 °C (18 °F až 54 °F) nižší než uprostřed nákladu. Tyto chladnější zóny — pokud jsou finišerem uloženy do vozovky — vytvářejí místa, která rychleji chladnou a nelze je zhutnit na cílovou hustotu. Teplotní mapa IC jasně zobrazuje tyto chladné zóny jako modré oblasti, což umožňuje operátorovi válce zaměřit přejezdy na tato místa, než vychladnou pod minimální teplotu válcování.

Vzory asfaltového zhutňování se liší od vzorů pro zeminy/podklad. Asfaltový IC typicky používá statické přejezdy (vibrace vypnuta) pro počáteční zhutňovací přejezd, aby se zabránilo degradaci kameniva, následované vibračními přejezdy pro zhutnění a nakonec statické dokončovací přejezdy pro vyhlazení povrchu. Měření MDP je zvláště užitečné pro asfalt, protože jeho mělčí hloubka ovlivnění (30 až 60 cm) primárně odráží hustotu nově položené vrstvy spíše než vrstev pod ní. Zhutňovací křivka pro asfalt vykazuje charakteristické plató po 3 až 6 vibračních přejezdech — další přejezdy nad rámec plató mohou snížit hustotu přezhutněním směsi a vytlačením asfaltového pojiva na povrch.

Rychlost válce pro asfaltový IC musí být udržována na 3 až 6 km/h (1,9 až 3,7 mph) — pomaleji než typické rychlosti zhutňování zemin — aby bylo zajištěno dostatečné množství vibračních dopadů na jednotku plochy a aby se zabránilo vytlačování vrstvy. Počet dopadů na metr se vypočítá jako: dopady na metr = frekvence vibrací (Hz) × 3,6 / rychlost válce (km/h). Při frekvenci vibrací 40 Hz a rychlosti 5 km/h dodává válec přibližně 29 dopadů na metr — což je dostatečné pro rovnoměrné zhutnění bez nadměrného zpracovávání směsi.

Specifikace IC

Specifikace FHWA IC

Americký Federální úřad pro dálnice (FHWA) vyvinul komplexní specifikace inteligentního zhutňování v letech 2012 až 2015 prostřednictvím studie Transportation Pooled Fund TPF-5(128). Tyto specifikace byly navrženy tak, aby vedly státní dopravní úřady (DOT) při vytváření vlastních smluvních specifikací pro implementaci IC. Specifikace FHWA jsou publikovány jako:

• FHWA-HIF-16-015: Intelligent Compaction Data Management and Analysis
• FHWA-HIF-24-097: Utilizing Intelligent Compaction to Ensure Quality and Uniformity of Pavement Foundation
• FHWA-IF-12-002: Accelerated Implementation of Intelligent Compaction Technology (Final Report)

V roce 2022 AASHTO zveřejnil následující IC standardy pro formalizaci technologie v celostátním měřítku:

• AASHTO R 111-22: Standard Practice for Intelligent Compaction Technology for Soils, Subbase, and Asphalt Pavement Materials
• AASHTO MP 39-22: Standard Specification for Intelligent Compaction Data File Format
• AASHTO PP 114-22: Provisional Standard Practice for Intelligent Compaction Data Lot Names

Rámec specifikace FHWA IC zahrnuje deset prvků:

1. Požadavky na IC systém: Minimální specifikace pro komponenty IC válce — citlivost akcelerometru, přesnost RTK GPS (±12 palců horizontálně), kalibrace teplotního čidla (±5 °F), palubní počítačový displej
2. Požadavky na GPS: RTK určování polohy s denním ověřováním vůči známým geodetickým kontrolním bodům; specifikace souřadnicového systému; rychlost záznamu dat (minimálně 1 Hz)
3. Kalibrační zkušební pás: Požadavek na vybudování kalibračního pásu stanovujícího vztah mezi ICMV a výsledky in-situ bodových zkoušek (LWD, NDG nebo pískový kužel) s minimálním korelačním koeficientem R ≥ 0,7
4. Stanovení cílové ICMV: Na základě výsledků kalibračního pásu — typicky hodnota ICMV odpovídající 100 % maximální suché hustoty pro zeminy/podklad nebo cílovému obsahu vzduchových mezer pro asfalt
5. Požadavky na výrobní zhutňování: Minimálně 90 % zhutněné plochy na úrovni cílového počtu přejezdů nebo nad ním; minimálně 70 % plochy na úrovni cílové ICMV nebo nad ní; nejvýše 5 % plochy pod minimální přijatelnou ICMV
6. Kontrolní mapování: Požadavek na konečnou kontrolní mapu po dokončení všech zhutňovacích operací; předložení datového souboru ve formátu AASHTO MP 39
7. Správa dat: Použití softwaru Veta pro analýzu a reporting IC dat; požadavky na ukládání a archivaci dat
8. Plán kontroly kvality: Požadavky na QC dodavatele zahrnující denní ověřování IC systému, testování vlhkosti, ověřování tloušťky vrstev
9. Požadavky na školení: Certifikace operátora IC systému; školení inspektora zadavatele
10. Akceptační kritéria: Statistický akceptační plán založený na datech ICMV a korelačních bodových zkouškách

Specifikace FAA IC

Federální úřad pro letectví (FAA) dosud nezveřejnil samostatnou specifikaci inteligentního zhutňování v poradním oběžníku AC 150/5370-10H (Standard Specifications for Construction of Airports). K roku 2025 položky specifikace FAA pro zhutňování — P-152 (Compaction Control) — stále odkazují na konvenční metody kontroly zhutňování včetně testování jaderným vlhkoměrem v počtu jedna zkouška na 750 m² (900 yd²), zkoušky pískovým kuželem, zkoušky vlhkosti, vybudování zkušebního pásu a 100 % Standard Proctor maximální suché hustoty pro podkladní vrstvy.

FAA však uznává inteligentní zhutňování jako vznikající technologii pro výstavbu letištních vozovek. Státní dálniční specifikace IC schválené pro použití na letištních projektech byly akceptovány pro neprimární letiště (s méně než 10 000 ročních odbavených cestujících neobsluhující komerční dopravce). U primárních komerčních letišť může být IC použit jako doplňkový nástroj kontroly kvality, ale nenahrazuje požadovanou četnost bodových zkoušek specifikovanou v AC 150/5370-10H. Oddělení výzkumu a vývoje letištních technologií FAA provádí průběžný výzkum hodnotící IC pro letištní aplikace, včetně korelace mezi ICMV a modulem HWD (Heavy Weight Deflectometer) na letištních vozovkách.

ICAO Doc 9157 (Aerodrome Design Manual, Part 3 — Pavements) specificky neodkazuje na technologii inteligentního zhutňování, ale poskytuje obecný rámec pro kontrolu kvality zhutňování při výstavbě letišť, vyžadující rovnoměrnou hustotu v celé šířce vozovky a hustotu splňující specifikované minimum.

Mezinárodní specifikace IC

Evropská unie: Evropský standard IC byl vyvinut prostřednictvím technické komise TC3 Mezinárodní společnosti pro mechaniku zemin a geotechnické inženýrství (ISSMGE) a publikován jako evropská norma CEN v roce 2016. Specifikace EU vyžaduje: kalibraci ICMV pomocí in-situ zkoušek, 80 % zhutněné plochy splňující cílovou ICMV, práh 10. percentilu pro identifikaci slabých míst a maximální CoV 20 % pro přijatelnou rovnoměrnost.

Čína: Čínská správy železnic a silnic zveřejnila specifikace IC v letech 2011 až 2016 vyžadující bezdrátový přenos dat a cloudovou správu dat — řešící obavy o bezpečnost dat a ochranu proti manipulaci.

Austrálie: První australská specifikace IC byla zveřejněna v roce 2020 Department of Transport and Main Roads (TMR) v Queenslandu a úzce navazuje na specifikace FHWA a AASHTO R 111.

Data IC pro kontrolu kvality výstavby

Data IC poskytují trvalý digitální záznam kvality zhutnění, který slouží jak pro zabezpečování kvality (QA) při výstavbě, tak pro správu životního cyklu vozovky. Datový soubor IC — zaznamenaný ve formátu CSV dle AASHTO MP 39 — obsahuje kompletní historii zhutňovacích operací pro daný projekt.

Základní datové prvky IC specifikované v AASHTO MP 39 zahrnují: časové razítko (YYYY-MM-DD HH:MM:SS.SSS), zeměpisnou šířku a délku (WGS 84 desetinné stupně), nadmořskou výšku (metry), rychlost (km/h), směr (kompasový azimut), počet přejezdů (celé číslo), CMV (bezrozměrná), Evib (MN/m²), teplota (°C nebo °F pro asfalt), frekvence vibrací (Hz), amplituda vibrací (mm) a ID válce (textový řetězec).

Software Veta

Veta (Visual Evaluation Tool for Compaction Analysis) je standardní software pro analýzu dat IC vyžadovaný specifikacemi FHWA a AASHTO. Vyvinutý společností The Transtec Group pro FHWA, Veta poskytuje: vizualizaci barevně odlišené mapy ICMV s přizpůsobitelnými barevnými škálami; statistickou analýzu včetně průměru, mediánu, směrodatné odchylky, koeficientu variance (CoV), percentilových hodnot a histogramu; modelování semivariogramu s parametry nugget, sill a range; analýzu zhutňovací křivky zobrazující ICMV vs. číslo přejezdu; korelační analýzu mezi ICMV a výsledky bodových zkoušek (modul LWD, hustota NDG, penetrační rychlost DCP); automatické generování reportů; a filtrování dat pro odstranění zón otáčení a oblastí akcelerace/decelerace. Veta přijímá data IC od všech hlavních výrobců IC systémů.

Data IC pro správu vozovek

Data IC zaznamenaná během výstavby poskytují základní záznam pro celý životní cyklus vozovky. Při pozdějším hodnocení stavu vozovky, navrhování rehabilitace nebo forenzním šetření poskytují data IC historii kvality výstavby ukazující tuhost a rovnoměrnost každé vrstvy v době výstavby — informace, které jsou při konvenčních metodách zhutňování nenávratně ztraceny. Slabá místa identifikovaná v datech IC (zóny s nízkou ICMV) řídí budoucí priority údržby. Plochy s vysokým CoV při výstavbě jsou vystaveny vyššímu riziku rozdílného výkonu. Datový soubor IC, archivovaný spolu s projektovou dokumentací skutečného provedení, poskytuje nejkomplexnější dostupný záznam o kvalitě výstavby.

Výhody Inteligentního zhutňování

Téměř 100% pokrytí

Nejvýznamnější výhodou inteligentního zhutňování oproti konvenčnímu bodovému testování je úplné prostorové pokrytí. Konvenční zkoušky QC zhutňování na jednom bodě na 750 m² znamenají, že je testováno méně než 0,01 % zhutněné plochy. IC válec s šířkou bubnu 2,1 m pracující rychlostí 4 km/h a zaznamenávající data frekvencí 10 Hz poskytuje přibližně 10 až 20 datových bodů na metr čtvereční, čímž dosahuje téměř 100% pokrytí. Toto úplné pokrytí je zvláště cenné pro detekci izolovaných slabých míst, která by bodovým testováním zůstala neodhalena — měkké místo o velikosti 2 × 3 m má méně než 0,5% pravděpodobnost detekce jedinou konvenční bodovou zkouškou, ale je jasně viditelné na kontrolní mapě IC.

Kontrola kvality v reálném čase

IC poskytuje okamžitou zpětnou vazbu jak operátorovi válce, tak inspektorovi kontroly kvality. Operátor vidí výsledky zhutňování v reálném čase a může okamžitě upravit rychlost, amplitudu vibrací, frekvenci, počet přejezdů a vzor válcování. Inspektor QC může sledovat displej IC během válcování a označit problémová místa k nápravě — namísto čekání 24 hodin na výsledky laboratorních zkoušek hustoty. Tato schopnost v reálném čase eliminuje prodlevy ve výstavbě spojené s konvenčním QC a zabraňuje nutnosti vyhlubovat nevyhovující místa, která již byla překryta následnými vrstvami.

Trvalý datový záznam

Datový soubor IC poskytuje podrobný, georeferencovaný, časově označený záznam, který je: objektivní (zaznamenaný kalibrovanými senzory, nepodléhající interpretaci operátorem či inspektorem); komplexní (pokrývající celou zhutněnou plochu); trvalý (archivovatelný neomezeně dlouho); ověřitelný (GPS souřadnice a časová razítka poskytují auditní stopu); a kvantitativní (číselné hodnoty ICMV pro statistickou analýzu). Pro letištní vozovky s návrhovou životností 20 až 40 let a náklady na rehabilitaci 5 až 20 milionů USD na dráhu poskytují data IC neocenitelný referenční zdroj pro budoucí hodnocení vozovek.

Snížení nákladů a času

IC snižuje náklady na QC zhutňování prostřednictvím redukce bodových zkoušek (z jedné zkoušky na 500 m² na jednu na 2 000 m² pro korelaci a ověření), snížení inspekční práce (kontrolní mapa IC poskytuje zdokumentovaný důkaz), eliminace přepracování (zpětná vazba v reálném čase zabraňuje převalcování a nedostatečnému válcování) a urychlení výstavby (eliminuje 24hodinové čekání na výsledky hustoty). Náklady na retrofit IC se pohybují v rozmezí 50 000 až 75 000 USD u dodatečně montovaných systémů ve srovnání se 100 000 až 150 000 USD u továrně instalovaných OEM systémů. Bod zvratu je typicky dosažen během 1 až 3 velkých stavebních projektů.

IC a budoucí inspekce

Data inteligentního zhutňování přímo informují a zlepšují budoucí programy inspekce a hodnocení vozovek. Kontrolní mapa IC poskytuje prostorově detailní základní úroveň tuhosti v době výstavby, kterou lze porovnat s budoucími měřeními průhybu Falling Weight Deflectometer (FWD) nebo Heavy Weight Deflectometer (HWD) pro identifikaci strukturálního zhoršování v čase. Oblasti vykazující nízkou ICMV při výstavbě a vysoké průhyby HWD později indikují progresivní zhoršování. Oblasti vykazující vysokou ICMV při výstavbě a nízké moduly HWD později naznačují degradaci podkladní vrstvy v důsledku pronikání vody.

Inspekce vozovek pomocí dronů s využitím kamer pro viditelné spektrum a termovizní zobrazování může být kombinována s daty IC pro komplexní hodnocení. Termovizní zobrazování detekuje akumulaci vlhkosti v zónách s nízkou tuhostí identifikovaných IC, podpovrchové dutiny (tepelné anomálie způsobené vzduchovými mezerami) a delaminaci mezi vrstvami vozovky. Základní data IC poskytují historický kontext pro interpretaci těchto tepelných anomálií.

Rámec ICAO Airport Pavement Management System (APMS) — popsaný v ICAO Doc 9157 — vyžaduje vizuální průzkum stavu (PCI dle ASTM D5340), strukturální hodnocení (FWD/HWD dle ASTM D4694/4695) a destruktivní průzkum (jádrové vývrty, DCP, zkoušky materiálů). Data IC poskytují základní úroveň kvality výstavby pro strukturální hodnocení, což umožňuje inženýrům vozovek rozlišit mezi oblastmi, které byly původně slabé, a oblastmi, které se zhoršily od doby výstavby.

Pro forenzní šetření vozovek — vyžadované, když vozovka selže před svou návrhovou životností — poskytují data IC nejpodrobnější doklad o kvalitě výstavby. Forenzní šetření vyhledávají data IC, aby určila, zda bylo selhání způsobeno stavebními nedostatky (zóny s nízkou ICMV indikující nedostatečné zhutnění), nedostatky v návrhu (rovnoměrné selhání v celém úseku) nebo vnějšími faktory (anomálie způsobené výkopy inženýrských sítí nebo poruchami odvodnění).

V rámci pokračujícího vývoje standardů ICAO pro správu letištních vozovek jsou digitální stavební záznamy — včetně dat IC — stále více začleňovány do certifikační dokumentace letišť podle ICAO Annex 14 (Aerodromes). Technologie IC se nadále vyvíjí s budoucím vývojem zahrnujícím: systémy ICMV úrovně 4 a 5 pro měření tuhosti specifické pro jednotlivé vrstvy; algoritmy strojového učení predikující cílovou ICMV z vlastností materiálu; automatické vedení válce upravující rychlost, vibrace a přejezdy bez zásahu operátora; cloudovou synchronizaci v reálném čase pro dálkový monitoring; a integraci s 3D strojním řízením pro současnou kontrolu nivelety a zhutnění.
