Nano-silika (koloidní silika) a nano-jíl jsou ultrajemné částice (1–100 nm) přidávané do betonu, které díky vysoké reaktivitě a nukleačnímu účinku výrazně zvyšují pevnost, snižují propustnost a urychlují hydrataci. Nano-silika vytváří hustší C-S-H a zušlechťuje pórovou strukturu. Zahrnuje typy nanomateriálů, dávkování, účinky a aspekty inspekce nano-modifikovaného betonu.
Nano-silika (též označovaná jako nanosilika, koloidní silika nebo nanočástice oxidu křemičitého, SiO₂) a nano-jíl jsou technické nanomateriály s rozměry částic v rozmezí 1 až 100 nanometrů alespoň v jednom rozměru, v souladu s definicí nanomateriálů stanovenou normami ISO/TS 80004 a ASTM E2456-06. Tyto ultrajemné částice jsou přidávány do betonových směsí za účelem modifikace chování materiálu v nanoměřítku — v měřítku, ve kterém sám existuje a působí hydrát křemičitanu vápenatého (C-S-H), primární pojivová fáze cementové pasty. Mimořádný měrný povrch těchto materiálů, pohybující se u nano-siliky od 80 do více než 500 m²/g, poskytuje 5 až 30krát více povrchových interakčních míst než běžné doplňkové cementové materiály, jako je mikrosilika, což umožňuje chemické a fyzikální účinky, které jsou s přísadami v mikronovém měřítku nedosažitelné.
Charakteristickým rysem nanomateriálů v betonu je jejich velikost částic, která spadá do nanometrového rozmezí. Pro srovnání, lidský vlas má šířku přibližně 80 000 nanometrů a vlákno lidské DNA měří v průměru 2,5 nanometru. Částice nano-siliky se pohybují od 1 do 100 nm, přičemž nejčastěji studované a komerčně vyráběné velikosti spadají mezi 5 a 50 nm. Měrný povrch (SSA) měřený metodou Brunauer-Emmett-Teller (BET) je kritickým výkonnostním parametrem — typické hodnoty pro nano-siliku se pohybují od 80 do 500+ m²/g, ve srovnání s 15–25 m²/g u mikrosiliky. Tento obrovský povrch je základním zdrojem zvýšené reaktivity nano-siliky.
| Vlastnost | Typické rozmezí pro nano-siliku |
|---|---|
| Primární velikost částic | 1–100 nm (nejčastěji: 5–50 nm) |
| Měrný povrch (BET) | 80–500+ m²/g |
| Zdánlivá hustota (prášek) | 0,03–0,30 g/cm³ |
| Hustota (koloidní suspenze) | ~1,2 g/cm³ |
| Obsah SiO₂ | ≥99 % (amorfní) |
| pH (v suspenzi) | 8–11 (alkalicky stabilizovaná) |
| Krystalická struktura | Amorfní (nekrystalická) |
Nano-silika je amorfní (nekrystalická), což je nezbytné pro pucolánovou reaktivitu. Krystalická silika v nanoměřítku by byla nejen chemicky inertní v prostředí hydratace cementu, ale představovala by také významná respirační zdravotní rizika. Amorfní povaha nano-siliky zajišťuje, že tetraedry SiO₂ jsou neuspořádané a snadno dostupné k rozpouštění a reakci s hydroxidem vápenatým (portlanditem) vznikajícím při hydrataci cementu.
Nano-jíl se od nano-siliky liší jak složením, tak morfologií. Nano-jíly jsou primárně složeny z vrstevnatých aluminosilikátových minerálů, nejčastěji montmorillonitu (jílový minerál ze skupiny smektitů), kaolinitu nebo sepiolitu. Tyto materiály mají destičkovitou (vrstevnatou) morfologii s tloušťkou řádově 1 nm a laterálními rozměry 50–500 nm, což jim dává velmi vysoké štíhlostní poměry. Měrný povrch exfoliovaného nano-jílu může dosahovat 700–800 m²/g. Na rozdíl od nano-siliky, která působí především chemickou reaktivitou, je primárním přínosem nano-jílu pro beton reologická modifikace — destičky s vysokým štíhlostním poměrem zvyšují tixotropii, mez kluzu a strukturální nárůst v klidu, což činí nano-jíl obzvláště cenným pro 3D tištěný beton a samozhutnitelný beton.
Existují dvě primární komerční formy nano-siliky, z nichž každá má zásadně odlišné dispergační charakteristiky, požadavky na manipulaci a výkon v betonu:
Koloidní nano-silika (CNS) je stabilní vodná suspenze jednotlivých nanočástic SiO₂, typicky dodávaná s obsahem pevných látek 15–50 % hmotnosti (nejčastěji 30–40 %). Částice jsou již dispergovány v kapalném médiu a stabilizovány při alkalickém pH (8–11), aby se zabránilo gelovatění. Primární velikost částic v CNS se pohybuje od 5 do 50 nm a suspenze se jeví jako průsvitná až mléčně bílá kapalina s nízkou viskozitou (typicky <10 Pa·s). Klíčovou výhodou koloidní nano-siliky je, že je dodávána předdispergovaná — nanočástice jsou již odděleny a stabilizovány, což minimalizuje potřebu dodatečné dispergační energie. To vede ke konzistentnějšímu a reprodukovatelnějšímu výkonu v betonu. Výzkum Konga a kol. (2012) prokázal, že koloidní nano-silika vyvolává výraznější urychlovací účinek na hydrataci cementu ve srovnání s ekvivalentním množstvím suchého prášku nano-siliky, který musí být redispergován. Mezi nevýhody patří vyšší náklady na přepravu kvůli obsahu vody (60–70 % vody hmotnostně), omezená skladovatelnost (typicky 6–12 měsíců) a potenciální nekompatibilita s některými chemickými přísadami. Při použití CNS v návrhu směsi musí být dávkování vypočítáno na bázi obsahu pevných látek — například cílová hodnota 2 % pevných látek nano-siliky ze suspenze se 40 % pevných látek znamená přidání 5 % suspenze hmotnostně k cementovým materiálům.
Prášková nebo suchá nano-silika se vyrábí jako bílý, sypký nanoprášek procesy, jako je výroba pyrogenní siliky, srážení, sol-gel syntéza nebo plazmové zpracování. Zatímco primární částice měří 5–50 nm, komerční prášky typicky vytvářejí aglomeráty o velikosti 1–100 μm v důsledku vysoké povrchové energie pohánějící přitahování částic během sušení a skladování. Objemová hmotnost je extrémně nízká (0,03–0,10 g/cm³), což ztěžuje manipulaci a začlenění do betonu. Mezi výhody patří vyšší obsah SiO₂ na jednotku hmotnosti (~100 %), nižší náklady na přepravu na kg aktivní siliky a prakticky neomezená skladovatelnost při suchém skladování. Silná aglomerace však vyžaduje vysokoegetickou dispergaci — typicky ultrazvuk, míchání s vysokým smykem nebo homogenizaci pod vysokým tlakem — k rozbití aglomerátů a uvolnění primárních nanočástic. Bez řádné disperze může prášková nano-silika betonu ve skutečnosti poškodit tím, že v matrici vytvoří slabá místa o velikosti mikronů.
| Parametr | Koloidní NS | Prášková NS |
|---|---|---|
| Disperze při dodání | Výborná (předdispergovaná) | Špatná (silně aglomerovaná) |
| Obsah SiO₂ | 15–50 % | ~100 % |
| Forma manipulace | Kapalina (snadné dávkování) | Prášek (prachový hazard, hrudkování) |
| Potřebná dispergační energie | Minimální | Velmi vysoká (vyžaduje ultrazvuk) |
| Skladovatelnost | 6–12 měsíců | Neomezená (suché skladování) |
| Vhodnost pro suchou směs | Ne | Ano |
| Cena za kg SiO₂ | Vyšší (5–20 $/kg pevné látky) | Nižší (10–50 $/kg) |
| Reprodukovatelnost výzkumu | Vyšší | Proměnlivá (závisí na disperzi) |
| Komerční dodavatelé | Nouryon (Levasil®), Grace (E5®) | Evonik (Aerosil®), Cabot (Cab-O-Sil®) |
Nano-silika působí v cementových systémech prostřednictvím čtyř odlišných, ale synergických mechanismů — pucolánové reakce, nukleačního očkování, plnícího účinku a zušlechťování pórů. Společně tyto mechanismy transformují mikrostrukturu betonu na více délkových škálách.
Primárním chemickým mechanismem nano-siliky je pucolánová reakce, při které amorfní SiO₂ reaguje s hydroxidem vápenatým (CH, portlanditem) — vedlejším produktem hydratace cementu, který nepřispívá k pevnosti a je z hlediska trvanlivosti závadou — za vzniku dodatečného gelu hydrátu křemičitanu vápenatého (C-S-H), primární pojivové fáze betonu. Rovnice reakce je: SiO₂ (amorfní) + Ca(OH)₂ + H₂O → modifikovaný C-S-H gel.
Kinetika této reakce je v nanoměřítku mimořádná. Land a Stephan (2012) vypočítali, že 100 nm částice nano-siliky plně zreagují během 66 až 197 sekund na základě kinetických modelů rozpouštění, ve srovnání s týdny nebo měsíci u mikrosiliky o velikosti mikronů. Tři faktory pohánějí tuto extrémní reaktivitu. Zaprvé, rychlost rozpouštění je úměrná povrchu a nano-silika má nejvyšší povrch ze všech pucolánů používaných v betonu. Zadruhé, difúzní vzdálenost pro ionty Ca²⁺ k dosažení povrchu částice z okolního pórového roztoku je minimální. Zatřetí, reakční produkt (sekundární C-S-H) se tvoří přímo na povrchu částice a vyplňuje prostor s maximální účinností. Výsledný C-S-H má nižší poměr Ca/Si (~1,2–1,7) a vyšší stupeň polymerace ve srovnání s primárním C-S-H (~1,7–2,0), což přispívá ke zlepšeným mechanickým vlastnostem a chemické stabilitě. Při 3% přídavku CNS klesá poměr Ca/Si v mezifázové přechodové zóně (ITZ) z přibližně 3,18 na 2,22, což indikuje podstatnou spotřebu CH.
Částice nano-siliky působí jako nukleační místa pro precipitaci hydratačních produktů, zejména C-S-H. Tento očkovací účinek je odlišný od pucolánové reakce a je s ní komplementární — nastává dříve, během několika hodin po zamíchání, ještě než začne významná pucolánová reakce. Mechanismus je čistě fyzikální, poháněný vysokou povrchovou energií a nízkou energetickou bariérou rozhraní nanočástic. Účinky zahrnují urychlení kinetiky hydratace v raném stáří (zkrácení indukční periody), poskytnutí templátu pro organizovaný růst C-S-H, podporu rovnoměrnější distribuce hydratačních produktů v celé matrici a snížení přednostního růstu velkých krystalů CH na rozhraních kameniva.
Regalla a kol. (2024) zjistili, že již 0,3 % nano-siliky měřitelně urychlilo nárůst pevnosti v raném stáří pouze prostřednictvím nukleačního očkování. Izotermická kalorimetrická studia důsledně ukazují, že nano-silika zkracuje dobu do dosažení maximálního vývoje tepla o 1–4 hodiny v závislosti na dávkování a velikosti částic. Tento urychlovací účinek je obzvláště cenný při prefabrikaci betonu, kde je žádoucí brzké odbednění, a při opravných aplikacích, kde je kritický rychlý nárůst pevnosti.
Částice nano-siliky jsou o 1 až 3 řády menší než zrna cementu (typické cementové částice: 1–50 μm). Fyzicky obsazují intersticiální prostory mezi cementovými zrny a mezi hydratačními produkty v měřítku, které žádná jiná betonová přísada nedokáže dosáhnout. Plnící účinek vyvolává několik měřitelných změn: snížení objemu kapilárních pórů (póry >50 nm), zhutnění mezifázové přechodové zóny (ITZ) — zóny do 20–50 μm od povrchu kameniva, která je tradičně nejslabší oblastí v betonu — a snížení celkové pórovitosti, protože nanočástice vyplňují prostory, které by jinak zůstaly jako kapilární póry vyplněné vodou.
Plnící účinek je závislý na velikosti — částice menší než přibližně 100 nm jsou potřebné k vyplnění gelových pórů, které běžné doplňkové cementové materiály (SCM) nemohou dosáhnout. To je důvod, proč ani mikrosilika s částicemi o velikosti 100–500 nm nemůže plně replikovat zušlechťování pórů dosažené skutečnou nano-silikou. Sekvenční plnící mechanismus — mikrosilika vyplňující prostory mezi cementovými zrny (~0,1–0,5 μm mezery) a nano-silika vyplňující prostory mezi částicemi mikrosiliky (<0,1 μm mezery) — je základem optimalizace ultra-vysokopevnostního betonu.

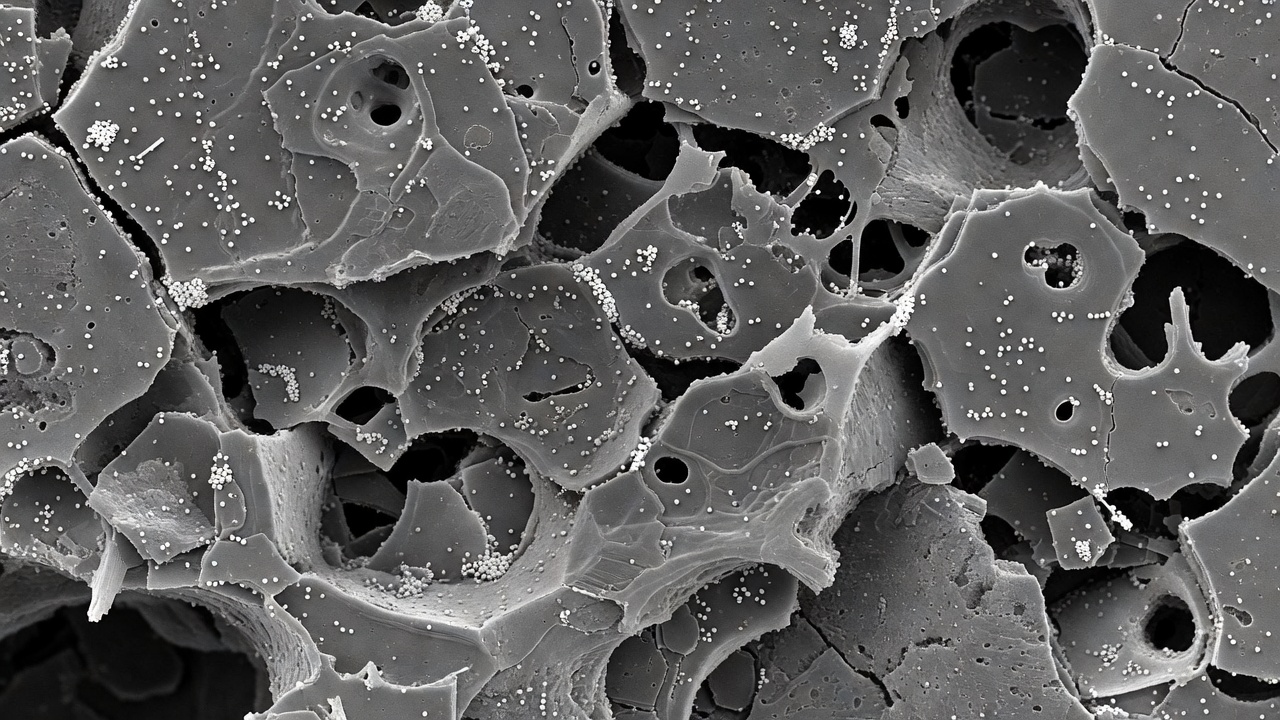

Kombinace pucolánového, nukleačního a plnícího účinku přináší transformovanou pórovou strukturu betonu modifikovaného nano-silikou. Celková pórovitost je snížena o 15–35 % při optimálním dávkování. Kritický průměr pórů — velikost, při které existují propojené pórové cesty — se posouvá z přibližně 50–100 nm na 10–30 nm, jak je měřeno rtuťovou porozimetrií (MIP). Propojení pórů je dramaticky sníženo, jak je kvantifikováno fraktální dimenzionální analýzou, která ukazuje zvýšenou složitost a tortuozitu zbývající pórové sítě. Šířka ITZ klesá z přibližně 30–50 μm na 15–25 μm. Zvyšuje se poměr gelu k prostoru, což indikuje efektivnější využití dostupného objemu pro tvorbu hydratačních produktů.
Wang a kol. (2022) prokázali pomocí fraktální dimenzionální analýzy, že přídavek CNS zvyšuje složitost a tortuozitu pórové sítě, což přímo koreluje se sníženou propustností. Transportní jevy, jako je nasákavost a difúze chloridů, vyžadují propojené pórové cesty — zušlechťování pórů dosažené nano-silikou tyto cesty narušuje, i když je celková pórovitost snížena jen mírně.
Nano-silika vyvolává jedny z nejvýznamnějších zlepšení vlastností ze všech doplňkových cementových materiálů, zejména v raném stáří a u charakteristik souvisejících s trvanlivostí.
Zvýšení pevnosti v tlaku nano-silikou je nepoměrně vysoké v raném stáří, což ji činí mimořádně účinnou pro aplikace vyžadující rychlý nárůst pevnosti. Při optimálním dávkování (2–3 % hmotnosti cementových materiálů) se typické 28denní zvýšení pevnosti pohybuje od 15 % do 25 %, přičemž zvýšení v raném stáří (3 dny) činí 25 % až 40 %. Zlepšení vykazuje konzistentní vzorec napříč stovkami studií: přínos v raném stáří je největší, relativní zlepšení s věkem klesá, ale zůstává významné po 28 dnech i déle, a existuje jasné optimální rozmezí dávkování, za kterým se výkon zhoršuje.
Při dávkování pod 2 % je nárůst pevnosti zhruba úměrný dávkování. Při dávkování nad 3–4 % dochází ke klesajícím výnosům a případnému obrácení pevnosti v důsledku aglomerace nanočástic vytvářející slabá místa, neúplné disperze zanechávající nezreagované shluky, nadměrné viskozity bránící řádnému zhutnění a samovysušovacího mikropraskání v důsledku urychlené hydratace spotřebovávající záměsovou vodu. Optimální dávkování pro pevnost je obecně 2–3 % hmotnosti cementových materiálů, přičemž koloidní nano-silika typicky vykazuje ostřejší optima než práškové formy díky lepší kvalitě disperze.
Nano-silika také zlepšuje pevnost v ohybu a štěpnou pevnost v tahu, i když v menší relativní míře než pevnost v tlaku. Byly hlášeny nárůsty pevnosti v ohybu o 15–27 % při optimálním dávkování (Zhang a kol., 2021), zatímco nárůsty štěpné pevnosti v tahu se pohybují od 10 % do 19 %. Mechanismus zlepšení je připisován především zhutnění ITZ — slabší rozhraní mezi pastou a kamenivem je posíleno, když jsou krystaly CH (které mají tendenci růst přednostně na površích kameniva) spotřebovány pucolánovou reakcí a nahrazeny hustým C-S-H. To také snižuje mikropraskání v ITZ, což je místo, kde obvykle začíná tahové porušení.
Zde nano-silika poskytuje jedny ze svých nejcennějších příspěvků k trvanlivosti. Nasákavost je snížena až o 58 % při dávkování 2 % nano-siliky (Saraswathy a kol., 2022). Migrační koeficient chloridů je snížen přibližně o 28,7 % při dávkování 2 %. Hodnoty rychlé zkoušky propustnosti pro chloridy (RCPT, ASTM C 1202) jsou sníženy přibližně o 44 % při 2 % nano-siliky. Koeficient sorptivity (rychlost kapilární absorpce vody) je výrazně snížen. Všechny tyto účinky jsou přímým důsledkem mechanismů zušlechťování pórů popsaných výše — konkrétně narušení propojení pórů, které omezuje transport agresivních látek betonovým krytím k výztuži.
Mechanismus snížení propustnosti je dvojí: snížená celková pórovitost a, co je důležitější, narušené propojení pórů. To druhé je pro transportní jevy významnější, protože vnikání chloridů a vody vyžaduje propojené pórové cesty. I mírné snížení celkové pórovitosti v kombinaci s významným narušením propojení může vést k velkému snížení koeficientů propustnosti.
Beton modifikovaný nano-silikou vykazuje podstatně zlepšenou odolnost vůči mnoha hrozbám pro trvanlivost. Odolnost proti zmrazování a rozmrazování je zvýšena, protože hustší mikrostruktura omezuje nasycení kapilárních pórů vodou, čímž snižuje vnitřní expanzní tlak během cyklů zmrazování a rozmrazování. Kritický bod nasycení — stupeň nasycení, nad kterým dochází k poškození zmrazováním — je posunut výše, protože méně pórů je k dispozici pro vnikání vody. Zhang a kol. (2021) prokázali, že přídavek nano-siliky (2–3 %) zvýšil relativní dynamický modul pružnosti (RDEM) po cyklech zmrazování a rozmrazování, což indikuje vynikající odolnost.
Chemická odolnost je zlepšena snížením obsahu hydroxidu vápenatého. CH je spotřebováván pucolánovou reakcí, což snižuje dostupnost této vysoce rozpustné a kyselinami reagující fáze. To zlepšuje odolnost proti síranové korozi (CH je primárním reaktantem v expanzních reakcích se sírany), kyselinovému napadení (CH je nejvíce kyselinami rozpustná fáze v betonu) a potenciálně zmírnění alkalicko-křemičité reakce prostřednictvím snížené alkality pórového roztoku.
Odolnost proti nárazu je u betonu modifikovaného nano-silikou zvýšena. Zhang a kol. (2021) uvedli až o 23,3 % více úderů do první trhliny při zkoušce rázem padajícím závažím při dávkování 2 %, přičemž celková absorpce energie nárazu rovněž vykazovala zlepšení. Odolnost proti obrusu a erozi je také významně zlepšena, jak dokumentovali Chithra a kol., díky hustší, tvrdší povrchové vrstvě vytvořené modifikací nano-silikou.
To je hlavní praktická nevýhoda nano-siliky. Obrovský měrný povrch vyžaduje značné množství vody k navlhčení všech povrchů částic, což vede ke snížení sednutí kužele o 20–50 % při dávkování 2–3 %. Potřeba vody se může zvýšit o 10–30 % ve srovnání s běžným betonem při ekvivalentním sednutí. Plastická viskozita se podstatně zvyšuje a zvyšuje se také mez kluzu. Doba tuhnutí je urychlena, přičemž počáteční a konečná doba tuhnutí je zkrácena o 30–60 minut nebo více.
Mechanismy způsobující ztrátu zpracovatelnosti zahrnují: adsorpci vody na velký povrch nanočástic, flokulaci, kde nanočástice vytvářejí můstky mezi cementovými zrny a vytvářejí tuhé struktury, a urychlení hydratace, která rychleji spotřebovává záměsovou vodu. Strategie zmírnění zahrnují použití superplastifikátorů (typicky polykarboxylátethery — PCE) v dávkách o 25–100 % vyšších, než je potřeba pro běžný beton, a použití koloidní namísto práškové nano-siliky, která způsobuje menší ztrátu zpracovatelnosti díky svému předdispergovanému stavu.
Nano-jíl se zásadně liší od nano-siliky složením, morfologií i mechanismem působení. Zatímco částice nano-siliky jsou zhruba kulovité a působí především chemickou reaktivitou, nano-jíly jsou destičkovité částice o tloušťce přibližně 1 nm a laterálních rozměrech 50–500 nm, s poměry stran 50:1 až 500:1. Nejčastěji používaným nano-jílem ve výzkumu betonu je montmorillonit (jílový minerál ze skupiny smektitů), následovaný kaolinitem a sepiolitem.
Primárním mechanismem nano-jílu v betonu je reologická modifikace, nikoli chemická reaktivita. Destičky s vysokým poměrem stran zvyšují tixotropii a strukturální nárůst v klidu prostřednictvím interakcí mezi částicemi a interkalace vody mezi jílové vrstvy. Při zamíchání do betonu mohou částice nano-jílu vytvořit perkolovanou síť, která zvyšuje mez kluzu a viskozitu, brání segregaci a zlepšuje stabilitu čerstvého betonu. V klidu (například během přestávek v ukládání) se jílové destičky přeorientovávají a znovu flokulují, což rychle zvyšuje statickou mez kluzu — vlastnost, která je vysoce žádoucí pro 3D tištěný beton, kde uložené vrstvy musí unést vlastní hmotnost bez bednění.
Nano-jíl také přispívá ke zlepšení trvanlivosti prostřednictvím bariérového efektu. Dispergované destičky vytvářejí tortuózní cestu pro transport tekutin ztvrdlým betonem — podobně jako mechanismus, kterým nano-jíl zlepšuje bariérové vlastnosti v polymer-jílových nanokompozitech. Chloridové ionty a molekuly vody musí obcházet nepropustné jílové destičky, což výrazně prodlužuje délku difúzní cesty betonovým krytím.
Typické rozmezí dávkování nano-jílu v betonu je 0,5 % až 5 % hmotnosti cementových materiálů, přičemž optimální přínosy jsou uváděny při 1–3 %. Ve srovnání s nano-silikou má nano-jíl menší vliv na pevnost v tlaku při ekvivalentním dávkování, ale poskytuje vynikající zlepšení reologické kontroly, tixotropie a strukturálního nárůstu v raném stáří. Bylo zjištěno, že sepiolit je účinnější než nano-montmorillonit při zlepšování tixotropie, strukturálního nárůstu a regeneračních vlastností v cementových systémech, což jej činí preferovaným pro 3D tisk a aplikace kluzného bednění.
Kvalita disperze je jediným nejkritičtějším faktorem určujícím, zda přídavek nanomateriálu betonu prospívá nebo škodí. Špatně dispergované nanočástice tvoří aglomeráty o velikosti mikronů, které působí jako vady ve ztvrdlé matrici, čímž spíše snižují pevnost a zvyšují propustnost, než aby je zlepšovaly.
Nanočástice přirozeně aglomerují v důsledku několika fyzikálních sil. Van der Waalsovy síly — přitažlivé síly mezi částicemi, které rostou s povrchem — jsou v nanoměřítku extrémně silné kvůli vysokému poměru povrchu k objemu. Vysoká povrchová energie vytváří termodynamickou hnací sílu ke snížení poměru povrchu k objemu prostřednictvím spojování částic. V prostředí betonu specificky dochází k Ca²⁺ můstkům, kde vápenaté ionty v pórovém roztoku vytvářejí iontové můstky mezi negativně nabitými částicemi SiO₂, což způsobuje flokulaci a aglomeraci. Vysoká iontová síla pórového roztoku stlačuje elektrickou dvojvrstvu kolem každé částice, což snižuje elektrostatické odpuzování a umožňuje přitažlivým silám dominovat.
Praktickým důsledkem je, že ačkoli jsou komerční prášky nano-siliky vyráběny jako primární částice pod 50 nm, typicky při přidání do záměsové vody vytvářejí aglomeráty o velikosti 1–100 μm. Tyto aglomeráty jsou ve velikostním rozmezí cementových zrn a neposkytují žádné z výhod skutečné disperze v nanoměřítku.
Ultrazvuk je zlatým standardem pro deaglomeraci nanočástic. Proces využívá vysokofrekvenční (20–24 kHz) zvukové vlny k vytváření kavitačních bublin v kapalině, které se prudce hroutí a vytvářejí lokalizované vysokoegetické mikropaprsky, jež rozbíjejí aglomeráty částic. Typické parametry pro betonové aplikace jsou 100–500 W/L energetického vstupu po dobu 5–30 minut v závislosti na objemu a závažnosti aglomerace. Ultrazvukové sondové systémy jsou účinnější než ultrazvukové lázně, protože přímá kavitace na špičce sondy poskytuje vyšší lokalizovanou energii.
Mezi další metody dispergace patří míchání s vysokým smykem (střední účinnost, užitečné jako předdispergace), homogenizace pod vysokým tlakem (velmi účinná, ale v měřítku nákladná) a kulové mletí (pomalé, riziko kontaminace). Chemická dispergační činidla, jako jsou superplastifikátory (PCE typ), povrchově aktivní látky a regulace pH, zlepšují dispergaci poskytováním sterické stabilizace a elektrostatického odpuzování mezi částicemi. Kombinace mechanického ultrazvuku s chemickou stabilizací typicky poskytuje nejlepší kvalitu disperze.
Koloidní nano-silika inherentně řeší problémy s dispergací, protože částice jsou již během výroby dispergovány a stabilizovány v suspenzi. Výrobce řídí pH, iontové prostředí a chemii stabilizátorů, aby udržel oddělení částic během skladování. To je důvod, proč mnoho výzkumníků uvádí lepší a konzistentnější výsledky s koloidní nano-silikou ve srovnání s ekvivalentním dávkováním práškové nano-siliky, která musí být dispergována na stavbě. Pro komerční výrobu betonu, kde je ultrazvuk na stavbě nepraktický, je koloidní nano-silika preferovanou formou.
Optimální dávkování nano-siliky se liší podle aplikace, ale konsenzus napříč stovkami recenzovaných studií se sbíhá na 2–3 % hmotnosti cementových materiálů jako nejčastěji uváděné optimální rozmezí. Pod tímto rozmezím jsou přínosy reálné, ale proporcionálně menší. Nad 3–4 % je běžně pozorováno zhoršení výkonu.
| Aplikace | Optimální dávkování NS (% hm. cementu) |
|---|---|
| Běžný beton | 0,5–2,0 % |
| Vysocepevnostní beton | 1,5–3,0 % |
| Ultra-vysokopevnostní beton (UHPC) | 1,0–3,0 % (v kombinaci s mikrosilikou) |
| Samozhutnitelný beton | 1,0–2,5 % |
| Opravné malty | 0,5–2,0 % |
| Beton s popílkem (kompenzace nízké rané pevnosti) | 2,0–4,0 % |
| Stříkaný beton | 0,5–1,5 % |
Pro nano-jíl je typické rozmezí dávkování 0,5–5 % hmotnosti cementových materiálů, přičemž optimální přínosy pro reologické vlastnosti se typicky nacházejí při 1–3 %. Vyšší dávkování nano-jílu (nad 5 %) může způsobit nadměrné tuhnutí, činící beton nezpracovatelným i při vysokých dávkách superplastifikátoru.
Beton modifikovaný nano-silikou nachází své nejcennější uplatnění tam, kde běžný beton nebo dokonce beton modifikovaný mikrosilikou nemůže splnit požadavky na výkon. Ultra-vysokopevnostní beton (UHPC) je jednou z nejslibnějších aplikací — matrice musí dosáhnout extrémně vysoké hustoty plnění (>98 %) a nano-silika vyplňuje mezery mezi částicemi mikrosiliky, které mikronové přísady nedokážou dosáhnout. Ghafari a kol. (2016) prokázali, že nahrazení části mikrosiliky nano-silikou v UHPC zlepšilo pevnost v tlaku o 5,9 % při současném potenciálním snížení celkového obsahu SCM.
Opravné materiály obrovsky těží z rychlého nárůstu pevnosti nano-siliky — 3denní pevnosti mohou dosáhnout 28denních hodnot původního betonu, čímž se minimalizují prostoje pro opravy. Hustší mikrostruktura také snižuje smršťování a poskytuje vynikající pevnost spoje s podkladovým betonem. Typické aplikace zahrnují opravy mostních desek, přetěsnění průmyslových podlah a opravy námořních konstrukcí, kde jsou kritické ochrana proti chloridům a rychlý návrat do provozu.
Vysoce trvanlivé konstrukce v agresivním prostředí těží nejvíce ze snížení propustnosti nano-silikou. Námořní konstrukce těží ze snížení difúzních koeficientů chloridů o 30–50 %. Chemické závody získávají zlepšenou odolnost proti kyselinám a síranům. Infrastruktura v chladných oblastech získává zvýšenou odolnost proti zmrazování a rozmrazování. Zapouzdření jaderného odpadu těží ze zvýšené strukturální kompaktnosti a sníženého vyluhování radionuklidů. Vodohospodářské konstrukce získávají sníženou propustnost a odolnost proti chemickému napadení.
Mezi vznikající aplikace patří 3D tištěný beton, kde nano-silika poskytuje tixotropii a raný nárůst pevnosti potřebný pro ukládání vrstev bez bednění, a vysocepevnostní injektážní malty, kde jsou kritické snížená bleedings a zlepšená pevnost spoje.
Globální trh s nano-silikou byl v letech 2024–2025 oceněn přibližně na 5,7–7,3 miliardy USD a předpokládá se, že do let 2032–2034 dosáhne 9,8–12,3 miliardy USD, s CAGR 5,4–6,7 %. Tyto údaje však zahrnují všechny aplikace nano-siliky (pneumatiky, elektronika, nátěry, osobní péče), z nichž beton představuje malý, ale rostoucí segment. Koloidní nano-silika (30–40 % pevných látek) stojí přibližně 2–8 USD za kg suspenze (5–20 USD za kg pevného SiO₂), zatímco prášková nano-silika stojí 10–50 USD za kg v závislosti na jakosti. Pro srovnání, mikrosilika stojí 0,30–1,00 USD za kg a portlandský cement stojí 0,08–0,15 USD za kg.
Navzdory vysoké jednotkové ceně může být nano-silika nákladově efektivní ve specifických aplikacích, protože velmi malá dávkování (0,5–3 %) jsou účinná, umožňuje tenčí konstrukční průřezy (snižuje objem materiálu), dramaticky prodlužuje životnost (snižuje náklady životního cyklu) a umožňuje výkon, který nelze dosáhnout jinak (UHPC, ultra-trvanlivé konstrukce). Z hlediska nákladů životního cyklu může konstrukce s životností 100+ let oproti 50 letům díky zvýšené trvanlivosti nano-silikou ospravedlnit významnou počáteční cenovou prémií.
Nano-modifikovaný beton představuje zvláštní výzvu pro polní inspekci, protože povrchový vzhled je obecně nerozeznatelný od běžného betonu. Vizuální podněty, které zkušení inspektoři používají k posouzení stárnutí běžného betonu — textura povrchu, barva, vzorce praskání — nejsou spolehlivými indikátory nano-modifikace. Rozdíly existují na úrovni mikrostruktury, nikoli na úrovni viditelného povrchu.
Nicméně některé nedestruktivní zkušební metody mohou odhalit vnitřní rozdíly. Zkoušky povrchové tvrdosti (odrazový tvrdoměr, ASTM C 805) typicky vykazují vyšší hodnoty odrazu u nano-modifikovaného betonu díky hustší povrchové vrstvě. Měření rychlosti šíření ultrazvuku (ASTM C 597) vykazují vyšší rychlosti šíření hustší matricí. Měření elektrického odporu (AASHTO TP 95, ASTM C 1760) vykazují výrazně vyšší hodnoty odporu u nano-modifikovaného betonu v důsledku narušeného propojení pórů — typické je zvýšení povrchového odporu o 30–50 % při optimálním dávkování NS. Profil chloridové penetrace získaný z jádrových vývrtů (ASTM C 1556) vykazuje dramaticky snížené hloubky vnikání chloridů.
Petrografické zkoumání (ASTM C 856) pomocí rastrovací elektronové mikroskopie (SEM) je definitivní metodou pro ověření modifikace nano-silikou ve ztvrdlém betonu. Petrograf hledá: jednotnou, hustou mikrostrukturu C-S-H bez viditelných velkých krystalů CH; úzkou, hustou mezifázovou přechodovou zónu okolo kameniva; jemné, rovnoměrně rozložené póry namísto velkých kapilárních pórů; a v některých případech přítomnost nezreagovaných částic nano-siliky viditelných při velkém zvětšení.
Pro automatizovanou inspekci vozovek TarmacView jsou nano-modifikované betonové prvky dokumentovány stejnými vizuálními inspekčními protokoly jako běžný beton, s tím, že predikce výkonu by měly zohledňovat vylepšené materiály. Typy, závažnosti a hustoty povrchových poruch jsou zaznamenávány dle standardních protokolů (ASTM D 5340, ASTM D 6433 nebo FAA PAVEAIR podle relevantnosti), ale očekávaná rychlost degradace nano-modifikovaného betonu je nižší než u běžného betonu stejné pevnostní třídy.
V současné době neexistuje žádná specializovaná norma ASTM nebo ACI specificky pro nano-siliku v betonu, což je uznávaná mezera v normalizačním rámci. Nejpříměji relevantním dokumentem je ACI 241R-17 (Report on Application of Nanotechnology and Nanomaterials in Concrete), který se mimo jiné zabývá nano-silikou. Probíhající práce ACI Committee 236 (Nanotechnology of Concrete) vyvíjí další doporučení.
Při absenci specializovaných norem praktici obvykle odkazují na ASTM C1240 (specifikace mikrosiliky) jako rámec pro požadavky na chemické složení a pucolánovou aktivitu, používají zkušební metody ASTM C311 pro index pucolánové aktivity, ověřují výkon prostřednictvím projektově specifického testování zahrnujícího zkušební dávky a zkoušky trvanlivosti (propustnost pro chloridy dle ASTM C1202 nebo C1556, odolnost proti zmrazování a rozmrazování dle ASTM C666) a požadují od výrobců údaje o kvalitě disperze, distribuci velikosti částic a konzistenci. Pro letištní beton dle FAA P-501 by beton modifikovaný nano-silikou vyžadoval individuální schválení projektu s podpůrnými zkušebními daty prokazujícími shodu s výkonnostními požadavky specifikace.
Nano-silika a nano-jíl představují jeden z nejvýznamnějších pokroků v technologii betonových materiálů, umožňující zlepšení výkonu, kterého běžné doplňkové cementové materiály nemohou dosáhnout. Kritická technická data zahrnují: optimální dávkování 2–3 % hmotnosti cementových materiálů; zvýšení pevnosti v tlaku o 15–25 % po 28 dnech (až 40 % v raném stáří); snížení nasákavosti až o 58 %; snížení propustnosti pro chloridy o 30–50 %; 1 % nano-siliky poskytující srovnatelný výkon jako přibližně 10 % mikrosiliky v relativní účinnosti. Hlavním omezením je ztráta zpracovatelnosti vyžadující zvýšené dávkování superplastifikátoru a hlavní výzvou je skutečnost, že kvalita disperze je rozdílem mezi úspěchem a neúspěchem.
Mezi nejslibnější aplikace patří ultra-vysokopevnostní beton, námořní konstrukce, chemicky odolná infrastruktura, zapouzdření jaderného odpadu, materiály pro rychlé opravy a všechny aplikace, kde prodloužená životnost ospravedlňuje cenovou prémii. Absence specializovaných specifikací nebo standardizovaných zkušebních metod pro kvalitu disperze zůstává překážkou širokého přijetí, ale probíhající práce ACI Committee 236 a rostoucí soubor výzkumných dat tuto mezeru postupně řeší.
TarmacView poskytuje inspekci vozovek poháněnou umělou inteligencí, která dokáže detekovat a klasifikovat povrchové poruchy na nano-modifikovaných betonových prvcích. Domluvte si demo a zjistěte, jak automatizované hodnocení stavu navazuje na pokročilé technologie betonu.
Silikonové tmely jsou nízkomodulové elastomerní spárové těsnicí materiály pro betonové vozovky, které vyrovnávají výrazný pohyb spár při zachování vodotěsného t...
Nanometr (nm) je jednotka délky rovná jedné miliardtině metru (1 nm = 10⁻⁹ m), nezbytná pro měření vlnových délek světla, nanotechnologie a pokročilých leteckýc...
Silany a siloxany jsou penetrační hydrofobní úpravy, které impregnují betonové povrchy a odpuzují vodu a chloridové ionty, přičemž umožňují prostup vodních par....
