Nedestruktivní zkoušení (NDT) pro inspekci infrastruktury

1. Definice a rozsah

Nedestruktivní zkoušení (NDT), také označované jako nedestruktivní hodnocení (NDE) nebo nedestruktivní inspekce (NDI), je multidisciplinární soubor analytických technik používaných ve strojírenství k hodnocení vlastností, integrity a stavu materiálů, součástí nebo konstrukcí bez způsobení trvalého poškození. Základním předpokladem NDT je, že inspekční proces musí ponechat testovaný objekt plně funkční a provozuschopný. Tím se NDT odlišuje od destruktivních zkušebních metod, které záměrně narušují nebo ničí vzorky za účelem měření vlastností.

V kontextu inspekce infrastruktury zahrnuje NDT specifickou podmnožinu metod přizpůsobených pro materiály stavebního inženýrství — především beton, asfalt, ocelovou výztuž, zdivo a dřevo. Rozsah sahá od jednoduchého vizuálního pozorování s minimálním vybavením až po sofistikované tomografické zobrazování pomocí phased-array ultrazvukových snímačů. Podle vzdělávací řady č. 17 Mezinárodní agentury pro atomovou energii (IAEA) patří mezi nejčastěji používané metody NDT pro betonové konstrukce ultrazvukové testování pulzní rychlostí, impact-echo, georadar (GPR), infračervená termografie, měření půlčlánkového elektrického potenciálu, zkouška Schmidtovým kladívkem, radiografie a vizuální inspekce.

Mezinárodní agentura pro atomovou energii (IAEA) definuje NDT betonu jako nezbytné pro hodnocení kvality betonu in-situ, detekci skrytých vad, posouzení strukturální integrity a monitorování degradace v čase. Výbor 228 Amerického betonového institutu (ACI) — Nedestruktivní zkušební metody pro hodnocení betonu v konstrukcích — vydává komplexní průvodce ACI 228.2R-13, který klasifikuje metody NDT podle měřené vlastnosti materiálu: pevnost, rovnoměrnost, tloušťka, stav výztuže, korozní potenciál nebo přítomnost vad.

NDT plní kritické funkce v celém životním cyklu infrastruktury: kontrola kvality během výstavby (ověřování správného ukládání, zhutňování a ošetřování), přejímací zkoušení (potvrzování splnění projektových specifikací), posouzení stavu stávajících konstrukcí (hodnocení degradace pro plánování údržby) a monitorování zdraví konstrukcí (sledování změn vlastností v čase pro predikci zbývající životnosti).

Globální trh NDT pro infrastrukturu je poháněn stárnoucím inventářem aktiv, zvýšeným povědomím o přínosech nákladů životního cyklu, regulačními požadavky a technologickým pokrokem, který zlepšuje detekční schopnosti při současném snižování času a nákladů na inspekci. Náklady na reaktivní opravy jsou obvykle 3 až 5krát vyšší než plánované zásahy údržby řízené NDT, což činí NDT finančně přesvědčivou strategií pro vlastníky aktiv.

2. NDT vs destruktivní zkoušení

Porozumění rozdílu mezi NDT a destruktivním zkoušením (DT) je zásadní pro výběr vhodného přístupu hodnocení infrastrukturních aktiv. Obě metodiky se snaží charakterizovat vlastnosti materiálů nebo detekovat vady, ale fungují na zásadně odlišných principech s odlišnými kompromisy v přesnosti, nákladech a použitelnosti.

Destruktivní zkoušení vystavuje vzorek materiálu namáhání, zatížení nebo podmínkám prostředí až do porušení. Mezi běžné metody DT pro beton patří tlaková zkouška válců nebo jader (ASTM C39), zkouška pevnosti v ohybu trámců (ASTM C78), zkouška příčným tahem (ASTM C496) a zkouška vytržením (ASTM C900). Hlavní výhodou DT je, že poskytuje přímá, kvantifikovatelná měření pevnosti materiálu a chování za kontrolovaných podmínek. Výsledky jsou jednoznačné — betonový válec rozdrcený při 35 MPa definitivně dosáhl své pevnosti v tlaku.

DT má však významné nevýhody pro hodnocení infrastruktury. Za prvé vytváří lokalizované poškození, které vyžaduje opravu. Otvory po jádrových vývrtech v mostovkách musí být vyspraveny, což vytváří potenciální slabá místa a cesty pro vnikání vlhkosti. Za druhé, DT poskytuje informace pouze na konkrétním místě odběru, nikoli v celé konstrukci. Statistické plány odběru vzorků (ACI 214R) se snaží tento problém řešit, ale data zůstávají ze své podstaty diskrétní. Za třetí, DT je nepraktické pro opakované monitorování — nelze odebírat jádrové vývrty na stejném místě opakovaně pro sledování vývoje degradace. Za čtvrté, DT vyžaduje řízení dopravy pro uzavírky jízdních pruhů na mostech a vozovkách, což zvyšuje náklady a obtěžuje veřejnost.

NDT naproti tomu umožňuje opakovaná měření na stejných místech v průběhu času, což umožňuje přímé srovnání rychlostí degradace. Metody NDT lze aplikovat na stovkách nebo tisících bodů v celé konstrukci, což poskytuje prostorové mapování vlastností a rozložení vad. Zatímco měření NDT jsou často nepřímá — korelují měřené fyzikální parametry (rychlost vln, elektrický potenciál, tepelný kontrast) s vlastnostmi materiálu prostřednictvím empirických vztahů nebo teoretických modelů — nabízejí zásadní výhodu zachování strukturální integrity.

Pro komplexní hodnocení infrastruktury jsou NDT a DT spíše doplňkové než konkurenční. Typický protokol zahrnuje screening NDT celé konstrukce pro identifikaci anomálních oblastí, následovaný omezeným destruktivním jádrovým vrtáním na reprezentativních místech pro kalibraci výsledků NDT s přímými údaji o pevnosti. Tento hybridní přístup, doporučený normami ACI 228.2R-13 a příručkou IAEA, maximalizuje prostorové pokrytí NDT a zároveň ukotvuje výsledky k absolutním vlastnostem materiálů z DT.

3. Vizuální inspekce jako NDT

Vizuální inspekce (VT) je nejzákladnější a nejrozšířenější metoda NDT. Slouží jako výchozí bod prakticky pro každý program hodnocení infrastruktury a je specifikována jako povinný prvek ve většině norem pro inspekci mostů a vozovek po celém světě. Přes svou zdánlivou jednoduchost poskytuje vizuální inspekce — pokud je prováděna systematicky školeným personálem — kritické informace o stavu konstrukce, mechanismech degradace a bezpečnostních rizicích.

Podle příručky IAEA o nedestruktivním zkoušení betonových konstrukcí zahrnuje vizuální inspekce systematické pozorování přístupných povrchů pomocí přirozeného nebo umělého světla s pomocí jednoduchých nástrojů, jako jsou měřicí pásma, posuvná měřítka, mikroskopy na trhliny (10× až 50× zvětšení), spároměrky, olovnice, vodováhy a digitální fotoaparáty. Inspektor dokumentuje typ, umístění, rozsah a závažnost povrchových vad.

Národní normy pro inspekci mostů (NBIS) ve Spojených státech vyžadují vizuální inspekci jako primární metodu pro běžné mostní inspekce prováděné každých 24 měsíců. Manuál AASHTO pro hodnocení mostů definuje specifické stavové stavy na úrovni prvků na základě vizuálních pozorování: vzory trhlin, odlupování, indikátory delaminace (dutý zvuk při poklepu), výkvěty (bílé solné usazeniny indikující transport vlhkosti), obnažená výztuž, korozní skvrny a povrchová dezintegrace.

Co vizuální inspekce odhaluje:

• Trhliny — Šířka, délka, orientace, vzor (síťové trhliny, diagonální, podélné, příčné) poskytují vodítka k základním příčinám (smršťování, tepelné napětí, konstrukční přetížení, alkalicko-křemičitá reakce, korozní rozpínání)
• Odlupování a delaminace — Povrchové fragmenty oddělené od konstrukčního betonu; vlečení řetězu nebo poklep kladívkem odhaluje dutá místa
• Zbarvení a skvrny — Rezavé skvrny indikují aktivní korozi výztuže; tmavé oblasti naznačují nasycení vlhkostí nebo biologický růst
• Povrchové opotřebení a abraze — Ztráta povrchové malty odhalující kamenivo; degradace spár
• Konstrukční deformace — Prohnutí, sedání, pootočení nebo posuny viditelné pouhým okem
• Výkvěty — Bílé krystalické usazeniny na betonových površích, indikující migraci vody trhlinami nebo pórovitým betonem

Omezení vizuální inspekce jsou dobře zdokumentována. Výzkum Federálního úřadu pro silnice (FHWA) ukázal, že samotná vizuální inspekce detekuje pouze 40–60 % významných vad v mostovkách, zejména těch podpovrchových (vnitřní delaminace, počínající koroze, dutiny v injektovaných předpínacích kanálcích). Vysoká variabilita mezi inspektory — označovaná jako mezihodnotitelská spolehlivost — je trvalým problémem, kdy různí inspektoři často přiřazují stejné konstrukci různá hodnocení stavu.

Navzdory těmto omezením zůstává vizuální inspekce nepostradatelná, protože:

• Nevyžaduje žádné specializované vybavení kromě základního ručního nářadí
• Může být provedena rychle pro počáteční screening
• Identifikuje bezpečnostní rizika (uvolněný beton, nestabilní prvky) před nasazením jiných metod NDT
• Poskytuje kontext pro interpretaci ostatních výsledků NDT
• Vytváří trvalý vizuální záznam pro sledování stavu v čase

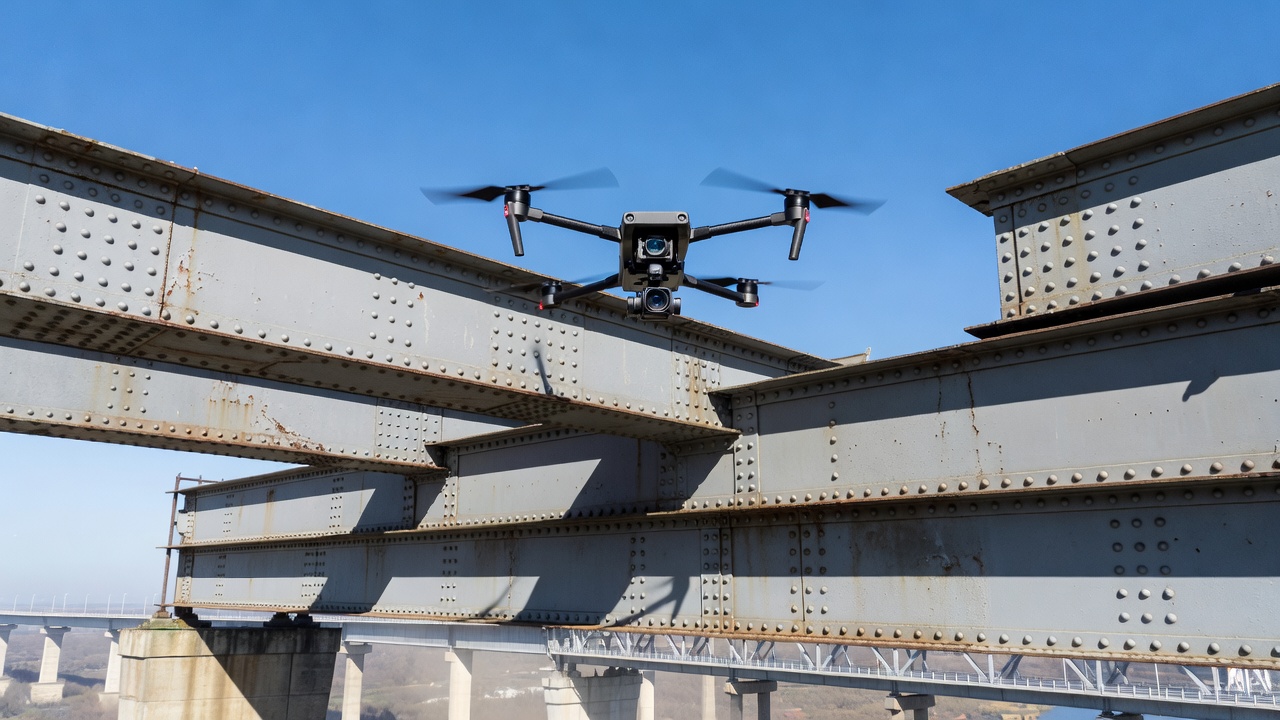

Dronová vizuální inspekce změnila praxi tím, že poskytuje bezpečný přístup k vyvýšeným a stísněným prostorům — spodní strany mostů, věže, stropy tunelů, vnitřky komínů — bez lešení, podmostních inspekčních vozů nebo lanového přístupu. Drony vybavené kamerami s vysokým rozlišením, zoom objektivy a stabilizovanými gimbalami mohou pořizovat snímky s submilimetrovým rozlišením ze vzdálenosti 1 až 30 metrů. V kombinaci s fotogrammetrií mohou snímky z dronů vytvářet 3D modely a ortomozaické mapy, které umožňují kvantitativní měření šířek trhlin, ploch odlupování a konstrukčních posunů.

4. Povrchové metody NDT

Povrchové metody NDT hodnotí vlastnosti betonu a dalších infrastrukturních materiálů v blízkosti povrchu a poskytují informace o kvalitě, rovnoměrnosti, tvrdosti a přítomnosti vad vycházejících na povrch. Tyto metody jsou obvykle rychlé, jednoduché na provedení a s nízkými náklady, což je činí vhodnými pro rozsáhlý screening.

Schmidtovo kladívko (tvrdkoměr)

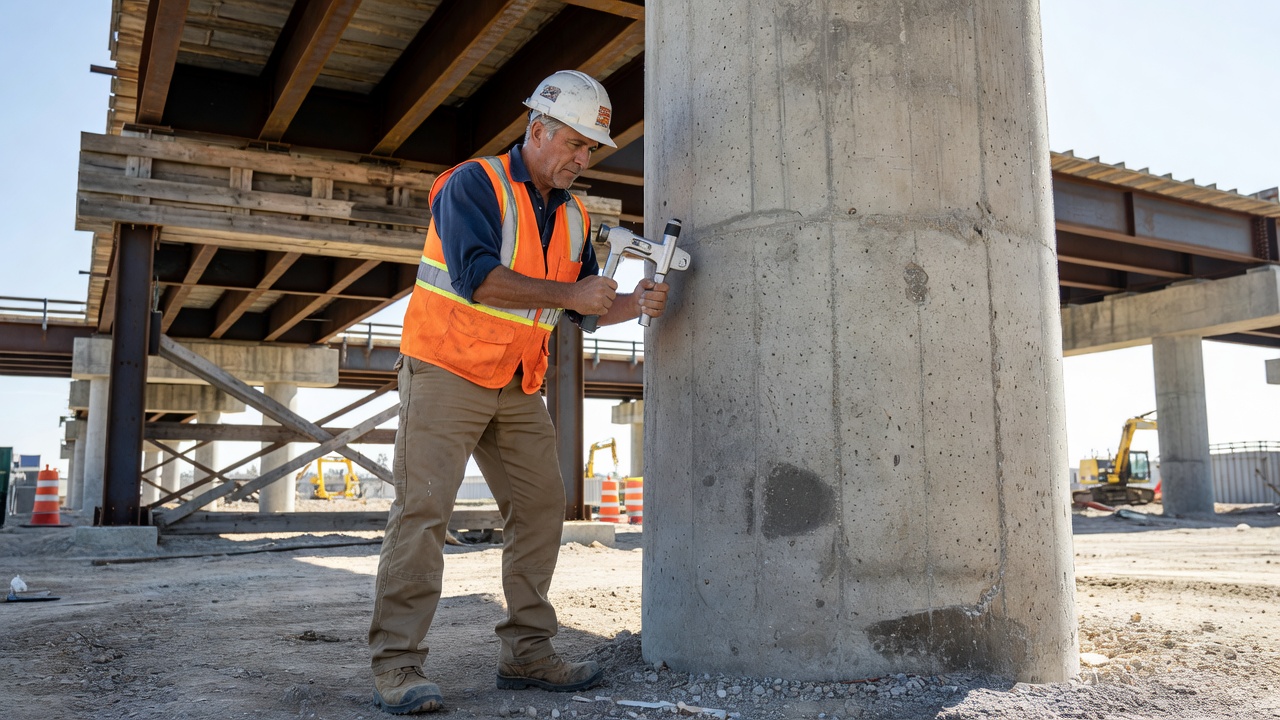

Zkouška Schmidtovým kladívkem, standardizovaná jako ASTM C805, je nejrozšířenější zkouška povrchové tvrdosti betonu. Metodu vyvinul švýcarský inženýr Ernst Schmidt ve 40. letech 20. století a od té doby se stala celosvětovým standardem pro odhad pevnosti v tlaku a hodnocení rovnoměrnosti betonu.

Princip: Ocelové kladívko poháněné pružinou naráží na ocelový razník v kontaktu s betonovým povrchem. Vzdálenost odrazu kladívkové hmoty — vyjádřená jako odrazové číslo (R-hodnota) — se měří na stupnici. Vzdálenost odrazu je úměrná povrchové tvrdosti betonu, která empiricky koreluje s pevností v tlaku.

Postup: Podle ASTM C805 se na každém zkušebním místě odečte minimálně 10 hodnot odrazu, přičemž jednotlivé hodnoty odchylující se od průměru o více než 6 jednotek se vyřadí. Zkušební povrch musí být hladký, čistý a suchý. Hodnoty jsou ovlivněny povrchovou karbonatací, obsahem vlhkosti, typem kameniva, stářím betonu a orientací kladívka (svislá, vodorovná nebo šikmá). Na základě orientace kladívka se aplikují korekční křivky.

Aplikace: Schmidtovo kladívko se používá pro:

• Hodnocení rovnoměrnosti betonu v konstrukci
• Odhad pevnosti v tlaku (vyžaduje korelační křivky vyvinuté z doplňkových jader)
• Identifikaci zón povrchové degradace
• Porovnání relativní kvality mezi různými konstrukčními prvky
• Určení načasování odbednění

Omezení: Schmidtovo kladívko testuje pouze vnějších 25–50 mm betonu a neměří vnitřní vlastnosti. Povrchová karbonatace může zvýšit odrazová čísla až o 50 % (výzkum CEMEX). Hladké, zažehlené povrchy poskytují vyšší R-hodnoty než drsné povrchy. Metoda poskytuje odhadovanou spíše než absolutní pevnost v tlaku a pro kritické aplikace by měla být vždy kalibrována zkouškami jader.

Kapilární zkouška (zkouška kapalinou)

Kapilární zkouška (PT), definovaná normou ASTM E165, se používá k detekci vad vycházejících na povrch u neporézních materiálů. Pro infrastrukturní aplikace se PT aplikuje na ocelové součásti — mostní ložiska, dilatační spáry, ocelové nosníky, kotevní šrouby a svarové spoje.

Princip: Nízkoviskózní kapalina (viditelné barvivo nebo荧光) se nanese na očištěný povrch a nechá se působit, přičemž vzlíná do povrchových trhlin, závalků nebo pórů kapilárním působením. Přebytečná kapalina se odstraní a nanese se vývojka (absorpční prášek nebo suspenze), která vytáhne kapalinu zpět na povrch a odhalí vady jako barevné indikace.

Omezení pro beton: Inherentní pórovitost betonu způsobuje vysoké pozadí, což činí PT nevhodnou pro běžnou inspekci betonu. Pro beton jsou preferovány vizuální inspekce, barvení trhlin (pro měření šířky trhlin) nebo ultrazvukové metody.

Magnetická prášková zkouška

Magnetická prášková zkouška (MT), standardizovaná normami ASTM E1444 a ASTM E709, detekuje povrchové a podpovrchové nespojitosti v feromagnetických materiálech (ocelová výztuž, předpínací lana, ocelové prvky).

Princip: Součást je zmagnetizována pomocí permanentního magnetu, elektromagnetu nebo průtoku proudu. Na povrch se nanesou magnetické částice (suchý prášek nebo mokrá suspenze). Nespojitosti vytvářejí pole magnetického rozptylu, která přitahují částice a vytvářejí viditelné indikace v místech vad.

Infrastrukturní aplikace: MT se používá k inspekci svarových spojů v ocelových mostech, konců předpínacích lan, kotev, závěsných lan visutých mostů a ocelových pilot. Metoda detekuje trhliny, nedostatečné provaření svarů, únavové trhliny a korozní důlky.

5. Podpovrchové metody NDT

Podpovrchové metody NDT jsou jádrem hodnocení stavu infrastruktury, poskytují informace o vnitřní struktuře, skrytých vadách a stavu materiálu, které nelze získat pouze povrchovým zkoumáním. Tyto metody využívají různé formy energie — mechanické napěťové vlny, elektromagnetické záření nebo ionizující záření — k prozkoumání vnitřku konstrukčních prvků.

Ultrazvukové testování (UT)

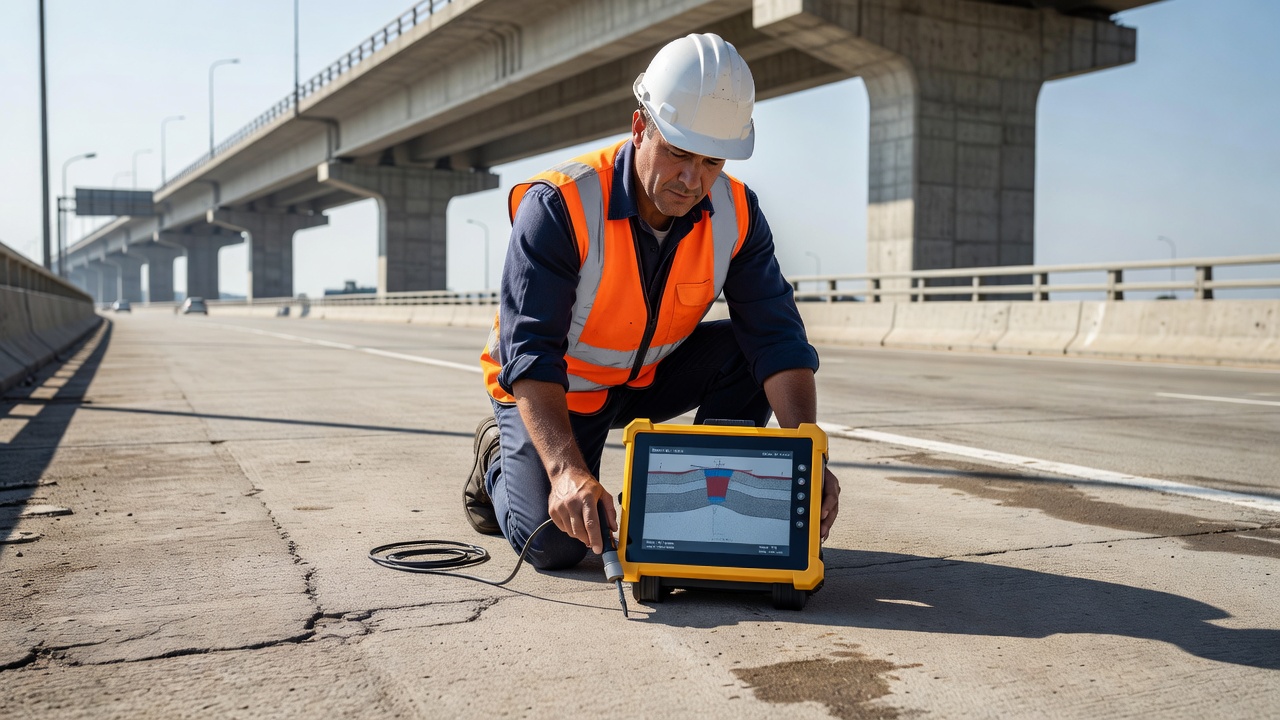

Ultrazvukové testování (UT) zahrnuje několik technik, které využívají vysokofrekvenční zvukové vlny (typicky 20 kHz až 1 MHz pro beton, 1–15 MHz pro kovy) k hodnocení vlastností materiálu a detekci vnitřních vad. Pro inspekci infrastruktury zahrnují metody UT ultrazvukovou pulzní rychlost (UPV), ultrazvukové pulse-echo a ultrazvukovou tomografii.

Ultrazvuková pulzní rychlost (UPV) — standardizovaná normami ASTM C597 a BS EN 12504-4 — měří dobu průchodu ultrazvukových pulzů betonem. Pulzní rychlost (V) se vypočítá jako délka dráhy dělená dobou průchodu. UPV koreluje s kvalitou betonu, rovnoměrností, pevností v tlaku (v určitých mezích) a přítomností vnitřních vad.

Existují tři konfigurace přenosu:

• Přímý přenos — Vysílač a přijímač na protilehlých površích (nejpřesnější, nejvyšší citlivost)
• Polopřímý přenos — Vysílač a přijímač v úhlu 90° na sousedních površích
• Nepřímý (povrchový) přenos — Vysílač a přijímač na stejném povrchu (nejméně citlivý, používá se, když je přístupná pouze jedna strana)

Hodnoty UPV pro beton se pohybují přibližně od 3 000 m/s pro špatnou kvalitu do 4 500 m/s pro vynikající kvalitu betonu. Snížení rychlosti o 15–25 % v lokalizované oblasti indikuje vnitřní trhliny, dutiny nebo degradaci.

Ultrazvukové pulse-echo — Tato technika využívá jeden snímač nebo pole snímačů k vysílání pulzů a příjmu odražených ozvěn od vnitřních rozhraní a vad. Doba letu ozvěn se používá k výpočtu hloubky k reflektorům — výztužným prutům, kanálkům předpínacích lan, dutinám, delaminacím a vzdálenému povrchu (poskytuje měření tloušťky z jednostranného přístupu). Fázovaná ultrazvuková tomografie (systémy jako ACS A1220 MONOLITH, MIRA a A1410 Pulsar) používají pole suchých bodových kontaktních snímačů k vytváření průřezových (B-scan) a objemových (3D) snímků vnitřní struktury betonu s hloubkou penetrace až 2 metry.

Metoda Impact-Echo

Metoda impact-echo (IE), standardizovaná normou ASTM C1383 a popsaná v ACI 228.2R-13, je jednou z nejúčinnějších metod NDT pro detekci delaminací, dutin a kavern v deskovitých betonových konstrukcích (mostovky, desky, stěny, tunelová ostění).

Princip: Krátkodobý mechanický úder (z elektromagnetického solenoidu nebo instrumentovaného kladívka) generuje nízkofrekvenční napěťové vlny (typicky 2–30 kHz), které se šíří do betonu. Vlny odražené od vnitřních rozhraní a protilehlého povrchu vytvářejí rezonanční frekvence, které jsou detekovány přijímacím snímačem vedle místa úderu. Frekvenční spektrum přijatého signálu je analyzováno pomocí rychlé Fourierovy transformace (FFT). V pevné, bezvadné desce odpovídá dominantní frekvence tloušťkovému módu (P-vlnová tloušťková frekvence, f = Vp / 2T, kde Vp je rychlost P-vln a T je tloušťka). Přítomnost delaminace nebo dutiny vytváří nízkofrekvenční rezonanci odpovídající hloubce vady.

Výhody: Impact-echo vyžaduje přístup pouze k jednomu povrchu, což jej činí vhodným pro mostovky, desky na terénu a tunelová ostění. Dokáže detekovat plošné vady (delaminace) tenké až 1 mm. Metoda funguje přes asfaltové překryvy tloušťky až 100 mm.

Omezení: Impact-echo je bodové testování; skenování velkých ploch vyžaduje systematická mřížková měření. Výsledky mohou být nejednoznačné u složitých geometrií (proměnná tloušťka, blízko okrajů nebo v blízkosti shluků výztuže). Interpretace vyžaduje školený personál zkušený v analýze signálů.

Georadar (GPR)

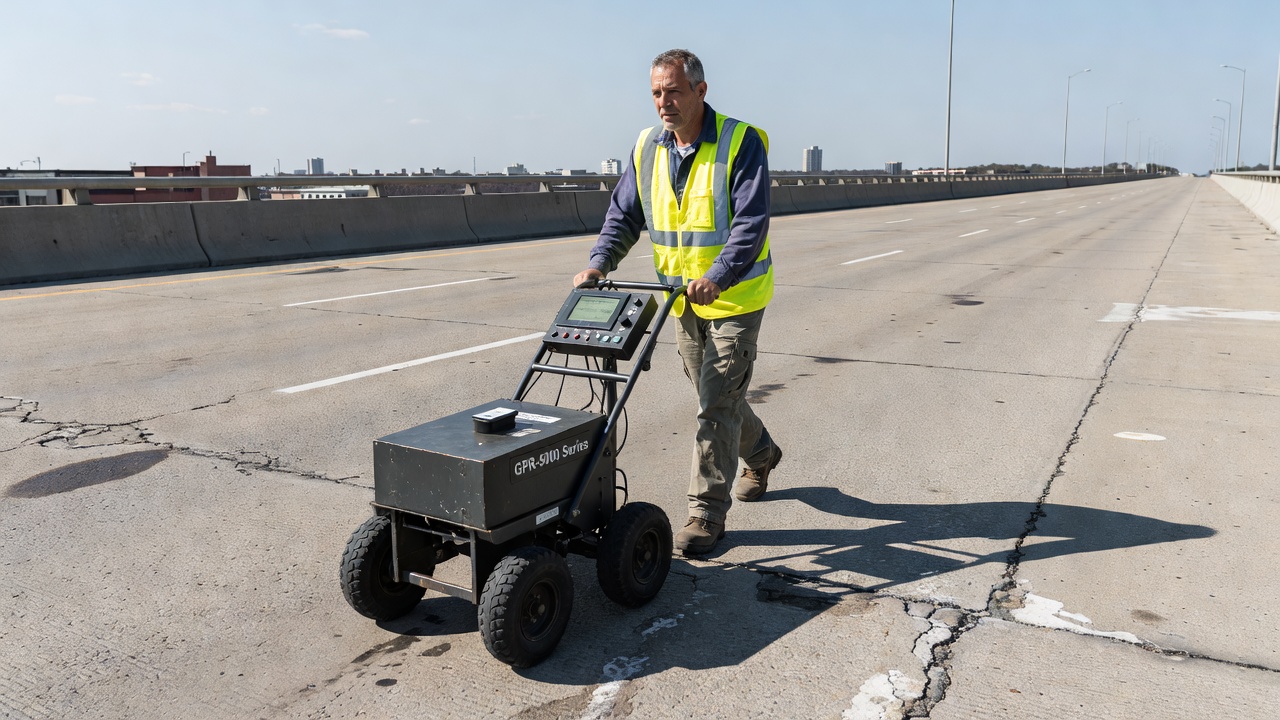

Georadar (GPR) je rychlá, bezkontaktní elektromagnetická metoda široce používaná pro hodnocení infrastruktury. GPR je standardizován normami ASTM D4748 pro měření tloušťky vozovek a ASTM D6432 pro podpovrchový průzkum.

Princip: GPR vysílá krátké pulzy elektromagnetické energie (typicky 400 MHz až 2,6 GHz pro inspekci mostovek, nižší frekvence 100–400 MHz pro hlubokou penetraci) do konstrukce. K odrazům dochází na rozhraních mezi materiály s různou dielektrickou permitivitou — beton, výztuž, dutiny, delaminace, asfaltové překryvy a spodní povrch. Odražené signály jsou zaznamenávány jako funkce oboustranné doby letu, čímž vzniká radargram (průřez vzdálenost vs. čas).

Pro betonovou infrastrukturu se GPR používá k:

• Mapování umístění, hloubky a rozteče výztuže (odhad krytí a průměru prutů)
• Detekci delaminací a dutin (dutiny vyplněné vlhkostí a vzduchem vytvářejí silné odrazy)
• Identifikaci korozní degradace (změny dielektrických vlastností betonu v důsledku vnikání chloridů a vlhkosti)
• Měření tloušťky vrstev vozovky (beton, asfaltový podklad, podsyp)
• Hodnocení stavu mostovek rychlým skenováním při dopravní rychlosti (GPR systémy namontované na vozidlech)
• Lokalizaci kanálků předpínacích lan v předpjatém betonu
• Detekci podzemních sítí a dutin pod vozovkami

Konfigurace skenování: Data GPR lze sbírat pomocí vzduchových rohových antén (bezkontaktní, namontované na vozidle pro průzkumy při dopravní rychlosti) nebo zemních vázaných antén (tlačené po povrchu pro vyšší rozlišení). Vícekanálová pole GPR (s 8–32 anténními kanály) umožňují 3D mapování celých mostovek v jednom průchodu.

Interpretace: Interpretace dat GPR vyžaduje značné odborné znalosti. Útlum signálu, rušení od výztuže a proměnlivé vlhkostní podmínky mohou maskovat vady. Zpráva SHRP 2 R06A (Druhý strategický výzkumný program silničního hospodářství) poskytuje komplexní návod pro sběr, zpracování a interpretaci dat GPR pro hodnocení stavu mostovek.

Radiografické testování (RT)

Radiografické testování využívá rentgenové nebo gama záření k průniku betonem a vytvoření radiografického obrazu na filmu nebo digitálním detektoru. Příručka IAEA věnuje celou kapitolu RT pro inspekci betonu. Gama zdroje (Iridium-192, Kobalt-60) mohou proniknout až 600 mm betonu; rentgenová zařízení až 450 mm.

RT se primárně používá pro:

• Inspekci kanálků předpínacích lan (detekce dutin v injektáži, přetržených lan, špatně umístěných předpínacích prvků)
• Ověření umístění výztuže (velikost prutů, umístění, rozteč, zhuštění)
• Detekci vnitřních dutin, kavern a velkých trhlin
• Inspekci svarových spojů v ocelových mostních součástech

Omezení: RT vyžaduje přístup k oběma stranám prvku (zdroj na jedné straně, detektor na druhé). Přísné protokoly radiační bezpečnosti vyžadují vymezené zóny, školené pracovníky radiační ochrany a regulační shodu. Terénní radiografie je pomalá a nákladná ve srovnání s jinými metodami NDT, což omezuje její použití na kritické aplikace, kde žádná alternativní metoda neposkytuje dostatečné informace.

6. Elektrochemické metody NDT

Elektrochemické metody NDT hodnotí korozní stav ocelové výztuže v betonových konstrukcích. Koroze výztuže je hlavní příčinou předčasné degradace betonové infrastruktury na celém světě, stojí miliardy ročně na opravách a výměnách. Tyto metody poskytují včasné varování dříve, než se objeví viditelné poškození (trhliny, odlupování, rezavé skvrny).

Mapování půlčlánkového potenciálu

Měření půlčlánkového potenciálu (HCP), standardizované jako ASTM C876, je nejpoužívanější elektrochemická metoda NDT pro hodnocení rizika koroze výztuže v betonu.

Princip: Výztužný prut aktivně korodující v betonu vytváří elektrochemický článek s anodickými (korodujícími) a katodickými (pasivními) oblastmi. Rozdíl elektrického potenciálu mezi výztuží a referenční elektrodou umístěnou na betonovém povrchu poskytuje míru korozní aktivity. Referenční elektroda — typicky měď/síran měďnatý (CSE) nebo stříbro/chlorid stříbrný (Ag/AgCl) — je připojena k voltmetru s vysokou impedancí a k výztuži.

Interpretační kritéria ASTM C876 pro elektrodu měď/síran měďnatý:

• Potenciál méně záporný než -200 mV CSE — Více než 90% pravděpodobnost nepřítomné aktivní koroze
• Potenciál mezi -200 a -350 mV CSE — Koroze nejistá (vyžaduje další údaje)
• Potenciál více záporný než -350 mV CSE — Více než 90% pravděpodobnost aktivní koroze

Postup: Měření HCP se provádějí v mřížkovém vzoru (typicky rozteč 0,5 × 0,5 m nebo 1 × 1 m) pokrývajícím celou exponovanou oblast. Betonový povrch se předem navlhčí, aby byl zajištěn dobrý elektrický kontakt mezi referenční elektrodou a betonem. Výztuž musí být elektricky spojitá a přístupná pro připojení. Výsledky jsou prezentovány jako mapy ekvipotenciálních vrstevnic ukazující zóny pravděpodobnosti koroze.

Omezení: HCP neposkytuje informace o rychlosti koroze — pouze termodynamickou pravděpodobnost aktivní koroze. Výsledky mohou být ovlivněny rezistivitou betonu (vysoká rezistivita = menší potenciálové gradienty), dostupností kyslíku, obsahem vlhkosti a přítomností epoxidem povlakované výztuže. HCP nedokáže detekovat rozsah úbytku průřezu výztuže.

Měření rezistivity betonu

Rezistivita betonu je mírou schopnosti betonu odolávat toku elektrického proudu, což přímo ovlivňuje rychlost koroze. Beton s vysokou rezistivitou zpomaluje tok korozního proudu mezi anodickými a katodickými místy, čímž snižuje rychlost koroze, i když je koroze termodynamicky možná.

Metody měření:

• Wennerovo čtyřbodové uspořádání (ASTM C1760) — Čtyři stejně vzdálené sondy kontaktují betonový povrch; střídavý proud je přiváděn přes vnější sondy a napětí měřeno na vnitřních sondách. Rezistivita se vypočítává z proudu, napětí a rozteče sond.
• Povrchová rezistivita (AASHTO T 358) — Podobná Wennerovu uspořádání, používá se pro kontrolu kvality betonových směsí.
• Objemová rezistivita — Měřena na jádrových vzorcích nebo lisovaných válcích.

Interpretace: Hodnoty rezistivity betonu a jejich korelace s rizikem koroze:

• > 20 kΩ·cm — Nízká rychlost koroze (odporový beton omezuje transport iontů)
• 10–20 kΩ·cm — Střední rychlost koroze
• 5–10 kΩ·cm — Vysoká rychlost koroze
• < 5 kΩ·cm — Velmi vysoká rychlost koroze (vodivý beton usnadňuje rychlou korozi)

Rezistivita je ovlivněna obsahem vlhkosti, teplotou, obsahem chloridů, strukturou pórů a typem cementového materiálu. Měření by měla být korigována na teplotu (typicky na 20 °C) a interpretována v kontextu s údaji HCP.

Měření rychlosti koroze (lineární polarizační odpor)

Lineární polarizační odpor (LPR), popsaný v normách ASTM G59 a ACI 222.3R, poskytuje kvantitativní měření okamžité rychlosti koroze výztuže v betonu. Metoda aplikuje malou potenciálovou perturbaci (±10 až ±30 mV) na výztuž a měří výslednou proudovou odezvu. Polarizační odpor (Rp) je nepřímo úměrný hustotě korozního proudu (Icorr), který lze převést na rychlost úbytku průřezu (mm/rok) pomocí Faradayova zákona.

Měření LPR vyžaduje:

• Elektrické připojení k výztuži
• Malou protielektrodu a referenční elektrodu umístěnou na betonovém povrchu
• Prstencovou elektrodu pro omezení polarizační oblasti a zabránění šíření proudu

Typické rychlosti koroze: < 0,1 μm/rok (pasivní), 0,1–0,5 μm/rok (nízká až střední), 0,5–1,0 μm/rok (vysoká), > 1,0 μm/rok (velmi vysoká). Dlouhodobé monitorování (6–24 měsíců) poskytuje spolehlivější údaje než jednorázová měření kvůli proměnlivosti prostředí.

7. Tepelné metody NDT

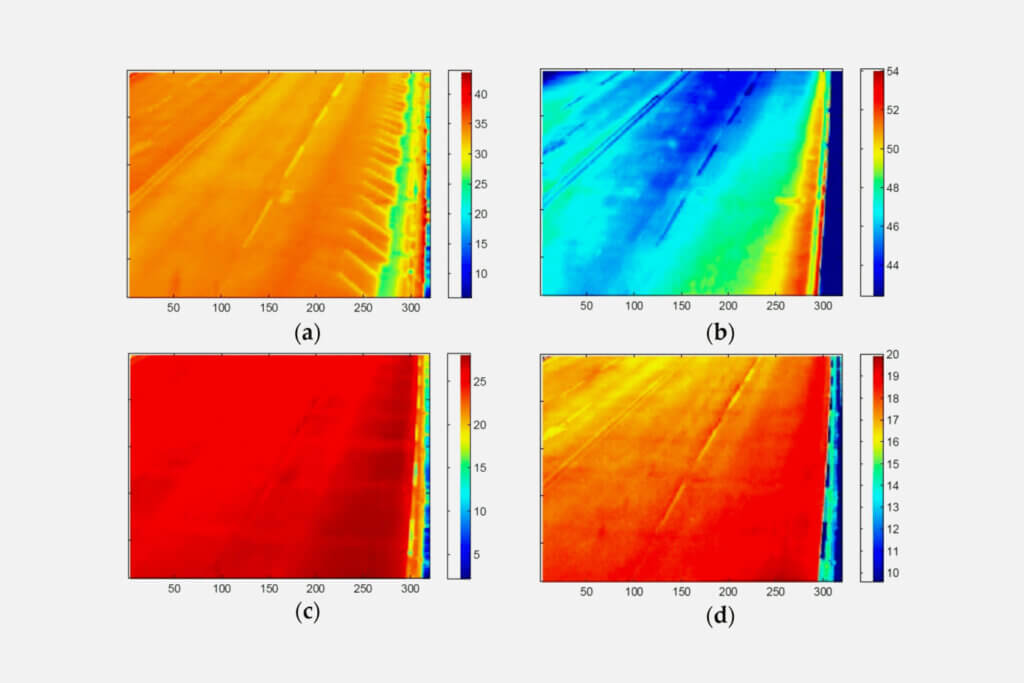

Infračervená termografie (IRT)

Infračervená termografie (IRT) je bezkontaktní, celoplošná metoda NDT, která využívá termokamery k detekci povrchových teplotních variací způsobených podpovrchovými vadami, vlhkostí nebo změnami vlastností materiálu. IRT je standardizována normou ASTM E2582 pro inspekci kompozitních konstrukcí a široce aplikována na hodnocení infrastruktury.

Princip: Všechny objekty vyzařují infračervené záření úměrné jejich povrchové teplotě (Stefanův-Boltzmannův zákon). Termokamery (mikrobolometrové nebo chlazené InSb detektory) zachycují toto záření a vytvářejí teplotní mapy (termogramy) s citlivostí 0,01–0,05 °C. Podpovrchové vady — delaminace, dutiny, hromadění vlhkosti — mění tepelné vlastnosti (tepelnou vodivost, tepelnou kapacitu, hustotu) materiálu, což způsobuje lokální rozdíly povrchové teploty během období přirozeného nebo umělého tepelného toku.

Pro betonovou infrastrukturu se používají dva přístupy:

• Pasivní termografie — Spoléhá na přirozené zahřívání (sluneční záření) a ochlazování (noční vyzařování, změny okolní teploty). Mostovky jsou typicky inspektovány během denních slunečních cyklů (brzy ráno nebo pozdě odpoledne poskytuje maximální tepelný kontrast). Delaminované oblasti se zahřívají rychleji a ochlazují pomaleji než zdravý beton, což vytváří teplotní rozdíly 0,5–3 °C za optimálních podmínek.
• Aktivní termografie — Využívá externě aplikované zdroje tepla (tepelné lampy, horký vzduch, indukční ohřev) k vytvoření tepelného kontrastu. Méně častá pro rozsáhlou infrastrukturu kvůli energetickým nárokům, ale užitečná pro lokalizovanou inspekci specifických detailů.

Aplikace: IRT se používá pro:

• Detekci delaminací mostovek — Nejběžnější infrastrukturní aplikace IRT. IRT systémy namontované na vozidlech mohou skenovat celé mostovky při dopravní rychlosti a identifikovat delaminované oblasti bez uzavírek jízdních pruhů.
• Inspekci obvodových plášťů budov — Detekce vnikání vlhkosti, defektů izolace, úniků vzduchu
• Hodnocení asfaltových vozovek — Detekce odlupování, delaminace a segregace v asfaltových směsích
• Posouzení tunelových ostění — Detekce průsaků vody a dutin za ostěním
• Detekci betonových výkvětů — Identifikace potenciálně nebezpečného uvolněného betonu na vyvýšených konstrukcích

Výhody: IRT je bezkontaktní, rychlá (sběr dat při dopravní rychlosti) a poskytuje celoplošné pokrytí (nikoli bodově). Moderní termokamery namontované na dronech umožňují bezpečnou inspekci vyvýšených a obtížně přístupných konstrukcí.

Omezení: IRT je pouze povrchová (detekuje vady nepřímo prostřednictvím povrchových tepelných signatur). Detekce vyžaduje adekvátní tepelný kontrast — ovlivněný denní dobou, povětrnostními podmínkami (oblačnost, vítr, déšť), změnami emisivity povrchu a hloubkou překryvu. Vady hlubší než 150–200 mm v betonu jsou obtížně detekovatelné. IRT nedokáže charakterizovat hloubku vady ani poskytnout informace o tloušťce. Výsledky vyžadují korelaci s jinými metodami NDT (impact-echo, GPR, ověření jádrovým vývrtem) pro definitivní potvrzení vady.

8. Výběr metod NDT podle cíle inspekce

Efektivní inspekce infrastruktury vyžaduje přiřazení metod NDT ke konkrétním typům vad a cílům hodnocení. Žádná jediná metoda nedetekuje všechny typy vad; vícemetodický přístup — kombinující doplňkové techniky — je doporučován normami ACI 228.2R-13 a programem SHRP 2 R06A pro komplexní posouzení stavu.

Následující tabulka shrnuje účinnost hlavních metod NDT pro běžné cíle inspekce infrastruktury:

Klíčové principy výběru:

Pro hodnocení koroze — Začněte s mapováním půlčlánkového potenciálu (ASTM C876) pro identifikaci zón pravděpodobnosti aktivní koroze. Následujte měřením rezistivity betonu pro posouzení potenciálu rychlosti koroze. GPR může identifikovat oblasti kontaminované chloridy prostřednictvím změn dielektrických vlastností. Potvrďte selektivním vzorkováním chloridů a testováním hloubky karbonatace.

Pro detekci delaminací — Impact-echo poskytuje nejspolehlivější bodovou detekci. IRT umožňuje rychlý celoplošný screening. GPR dokáže detekovat delaminace vyplněné vlhkostí. Vlečení řetězu (poklep) je nejjednodušší metoda, ale omezená dopravním hlukem a hloubkou detekce.

Pro detekci vnitřních dutin a kavern — Ultrazvuková tomografie poskytuje nejpodrobnější objemové zobrazení. Impact-echo dokáže detekovat plošné dutiny. Radiografie je účinná, ale logisticky náročná. UPV může indikovat zóny snížené kvality pro cílené vyšetření.

Pro hodnocení výztuže — GPR nejefektivněji mapuje umístění prutů, hloubku krytí a rozteč. Radiografie potvrzuje velikost a stav prutů. Půlčlánek a LPR hodnotí korozní stav. Krytoměry (elektromagnetické) poskytují lokalizovaná měření krytí.

Pro měření tloušťky — Impact-echo (ASTM C1383) a GPR (ASTM D4748) poskytují přesná měření tloušťky betonových desek a vrstev vozovek. GPR je rychlejší pro velké plochy; impact-echo je přesnější pro jednobodová měření.

Protokol průzkumu doporučený IAEA pro betonové konstrukce následuje tříúrovňový přístup:

Úroveň 1 (Průzkum): Vizuální inspekce, stavový průzkum, přezkum dokumentace. Identifikuje zřejmé vady a vybírá oblasti pro podrobný průzkum.

Úroveň 2 (Screening): Rychlé metody NDT aplikované na velké plochy — GPR a IRT pro mostovky, UPV pro screening prvků, Schmidtovo kladívko pro hodnocení rovnoměrnosti. Priorizuje oblasti vyžadující podrobný průzkum.

Úroveň 3 (Podrobný průzkum): Cílená aplikace metod s vysokým rozlišením — impact-echo pro mapování delaminací, ultrazvuková tomografie pro objemové zobrazování vad, půlčlánek a LPR pro hodnocení koroze, selektivní jádrové vrty pro kalibraci. Poskytuje kvantitativní data pro posouzení stavu, stanovení nosnosti a návrh oprav.

9. Komplementarita NDT a dronové inspekce

Integrace dronové vizuální inspekce s tradičními metodami NDT představuje významný pokrok v hodnocení stavu infrastruktury. Drony poskytují bezpečný, rychlý a nákladově efektivní přístup ke konstrukcím, které jsou obtížně, nebezpečně nebo nákladně inspektovatelné běžnými prostředky — mosty, věže, komíny, přehrady, tunely a vyvýšené konstrukce.

Schopnosti dronů pro inspekci infrastruktury zahrnují:

• Vysokorozlišení vizuální zobrazování — Kamery s 20–61 MP snímači, optickým zoomem (až 30×) a stabilizovanými gimbalami zachycují detailní snímky trhlin (detekovatelné až do 0,1 mm), výkvětů, korozních skvrn, výkvětů, nesouosostí a konstrukčních deformací
• Termální zobrazování — Dronové termokamery (rozlišení 640 × 512 pixelů, citlivost 0,03 °C) provádějí IRT průzkumy mostovek, obvodových plášťů budov, solárních panelů a elektrické infrastruktury
• Fotogrammetrie a 3D modelování — Překrývající se snímky zpracované softwarem Structure-from-Motion (SfM) vytvářejí georeferencované 3D mračna bodů, ortomozaiky a digitální povrchové modely s přesností 2–5 cm (GPS řízené) nebo 1–2 cm (s pozemními kontrolními body nebo RTK)
• Detailní inspekce zblízka — Drony s detekcí překážek a konstrukcí odolnými proti kolizím se mohou přiblížit ke konstrukcím na krátkou vzdálenost (0,5–2 m) pro detailní povrchové zkoumání
• Přístup do stísněných prostor — Malé drony mohou inspektovat interiéry tunelů, mostní komorové nosníky, propustky a další stísněné prostory nepřístupné lidem

Komplementarita s pozemním NDT:

Drony jsou nejefektivnější pro screening úrovně 1 velkých konstrukcí, rychle identifikují anomálie povrchového stavu, které vyžadují podrobnější prozkoumání. To vytváří efektivní pracovní postup:

1. Let dronu nad konstrukcí zachycuje vizuální a tepelná data v celém rozsahu aktiva
2. Algoritmy detekce vad na bázi AI (počítačové vidění) zpracovávají snímky k identifikaci a klasifikaci trhlin, výkvětů, koroze, indikátorů delaminace a dalších povrchových vad
3. Mapování priorit generuje tepelnou mapu vad ukazující umístění, typ a závažnost identifikovaných anomálií
4. Cílené pozemní NDT je nasazeno pouze na prioritních místech, což snižuje potřebu řízení dopravy, minimalizuje dobu uzavírek jízdních pruhů a soustřeďuje zdroje na oblasti s nejvyšším rizikem
5. Fúze dat kombinuje snímky z dronů (kontext a povrchový stav) s výsledky NDT (podpovrchový stav) v GIS-based systému správy majetku

Tento integrovaný přístup snižuje celkovou dobu inspekce o 40–60 % ve srovnání s tradičními metodami (uzavírky pruhů, lešení, podmostní vozy) a zároveň poskytuje komplexnější pokrytí dat. Pro pilota eliminuje nebezpečné operace — práci v aktivních dopravních pruzích, na vyvýšených platformách nebo ve výšce bez ochrany proti pádu.

Současná omezení dronové inspekce zahrnují:

• Regulační omezení (operace mimo vizuální přímou viditelnost, lety nad lidmi, výškové limity)
• Citlivost na počasí (vítr, srážky, nízké osvětlení)
• Výdrž baterie (typicky 20–40 minut na let)
• Nosnost pro specializované NDT senzory (kontaktní metody jako ultrazvukové měření tloušťky jsou proveditelné pouze se specializovaným dronovým vybavením)

Navzdory těmto omezením je trend jasný: inspekční protokoly s dronem na prvním místě následované cíleným in-situ NDT se stávají standardní praxí pro vlastníky infrastruktury, kteří se snaží maximalizovat pokrytí, minimalizovat náklady a zlepšit bezpečnost inspektorů.

10. Normy pro NDT infrastruktury

NDT infrastruktury je řízeno komplexním rámcem mezinárodních, národních a průmyslových norem, které definují požadavky na zařízení, zkušební postupy, kvalifikaci personálu, interpretaci dat a formáty vykazování. Shoda s platnými normami je nezbytná pro zajištění opakovatelnosti, srovnatelnosti a právní obhajitelnosti výsledků NDT.

Normy ASTM International

ASTM vydává nejrozšířenější normy NDT pro infrastrukturu v Severní Americe a celosvětově:

ACI (Americký betonový institut)

Dokumenty výboru 228 ACI jsou primárními směrnicemi pro NDT betonu:

• ACI 228.2R-13 — Zpráva o nedestruktivních zkušebních metodách pro hodnocení betonu v konstrukcích. Definitivní průvodce pokrývající principy, postupy, aplikace a omezení všech hlavních metod NDT pro beton.
• ACI 228.1R-03 — Místní metody odhadu pevnosti betonu. Směrnice pro odhad pevnosti ze Schmidtova kladívka, UPV, penetračního odporu, vytržení a odlamovacích zkoušek.
• ACI 222.3R — Průvodce návrhem a stavebními postupy pro zmírnění koroze výztuže v betonu (zahrnuje metody monitorování koroze).

AASHTO (Americká asociace státních správců silnic a dopravy)

Normy AASHTO řídí inspekci mostní a silniční infrastruktury ve Spojených státech:

• AASHTO M 234 — Standardní specifikace pro nedestruktivní zkoušení konstrukčního betonu (odkazuje na metody ASTM)
• AASHTO T 358 — Standardní zkušební metoda pro povrchovou rezistivitu betonu — schopnost betonu odolávat pronikání chloridových iontů
• AASHTO Manual for Bridge Evaluation (MBE) — Definuje inspekční postupy, hodnocení stavu a stanovení nosnosti pro silniční mosty
• AASHTO T 259 — Standardní zkušební metoda pro odolnost betonu proti pronikání chloridových iontů
• Zpráva SHRP 2 R06A — Nedestruktivní zkoušení pro identifikaci degradace mostovek. Komplexní hodnocení metod NDT pro inspekci mostovek s hodnocením účinnosti

ISO (Mezinárodní organizace pro normalizaci)

• ISO 1920-7:2024 — Zkoušení betonu — Část 7: Nedestruktivní zkoušky ztvrdlého betonu (zahrnuje UPV, Schmidtovo kladívko, vytržení a penetrační odpor)
• ISO 16810:2012 — Nedestruktivní zkoušení — Ultrazvukové zkoušení — Obecné principy
• ISO 9712:2021 — Nedestruktivní zkoušení — Kvalifikace a certifikace pracovníků NDT

Další relevantní normy

• IAEA Training Course Series No. 17 — Příručka o nedestruktivním zkoušení betonových konstrukcí. Komplexní vzdělávací materiál pokrývající všechny hlavní metody NDT s podrobnými postupy, případovými studiemi a referencemi.
• Britské normy — BS 1881-206 (zkoušení betonu, stanovení přetvoření), BS EN 12504-2 (odrazové číslo), BS EN 12504-4 (ultrazvuková pulzní rychlost)
• Německá doporučení DGZfP — Směrnice Německé společnosti pro nedestruktivní zkoušení pro ultrazvukové, impact-echo a radarové zkoušení betonu
• CSA A23.2 — Zkušební metody Kanadské asociace pro normalizaci pro beton (zahrnuje protokoly NDT)

Certifikace personálu

Kvalifikace pracovníků NDT se řídí normami ISO 9712, ASNT SNT-TC-1A (Americká společnost pro nedestruktivní zkoušení) nebo národními certifikačními schématy. Pracovníci jsou certifikováni na třech úrovních:

• NDT úroveň I — Kvalifikován k provádění specifických operací NDT pod dohledem
• NDT úroveň II — Kvalifikován k nastavení, provádění, interpretaci a vykazování výsledků NDT
• NDT úroveň III — Kvalifikován k vytváření postupů, školení personálu a řízení programů NDT

Pro NDT infrastruktury poskytuje Certifikační program ACI pro techniky NDT betonu specializovanou kvalifikaci pro zkoušení betonu. Mnoho dopravních agentur vyžaduje, aby zprávy NDT byly připraveny nebo přezkoumány autorizovaným inženýrem (PE) s prokázanými zkušenostmi v NDT.

Klíčové sdělení o normách

Výběr vhodné normy pro daný inspekční projekt vyžaduje zvážení smluvních požadavků, geografické jurisdikce, typu aktiva a regulačního rámce. Nejrobustnější přístup kombinuje procedurální přísnost metod ASTM/AASHTO s interpretačním vedením zpráv výborů ACI a požadavky na kvalifikaci personálu podle ISO 9712 nebo ekvivalentních schémat.

Příručka IAEA poskytuje kompletní metodologický rámec NDT — od plánování inspekce přes interpretaci dat až po vykazování — který je použitelný pro betonovou infrastrukturu po celém světě. Při použití ve spojení s projektově specifickými normami a plány zajištění kvality poskytuje NDT spolehlivá a obhajitelná data pro informovaná rozhodnutí o správě infrastruktury.
