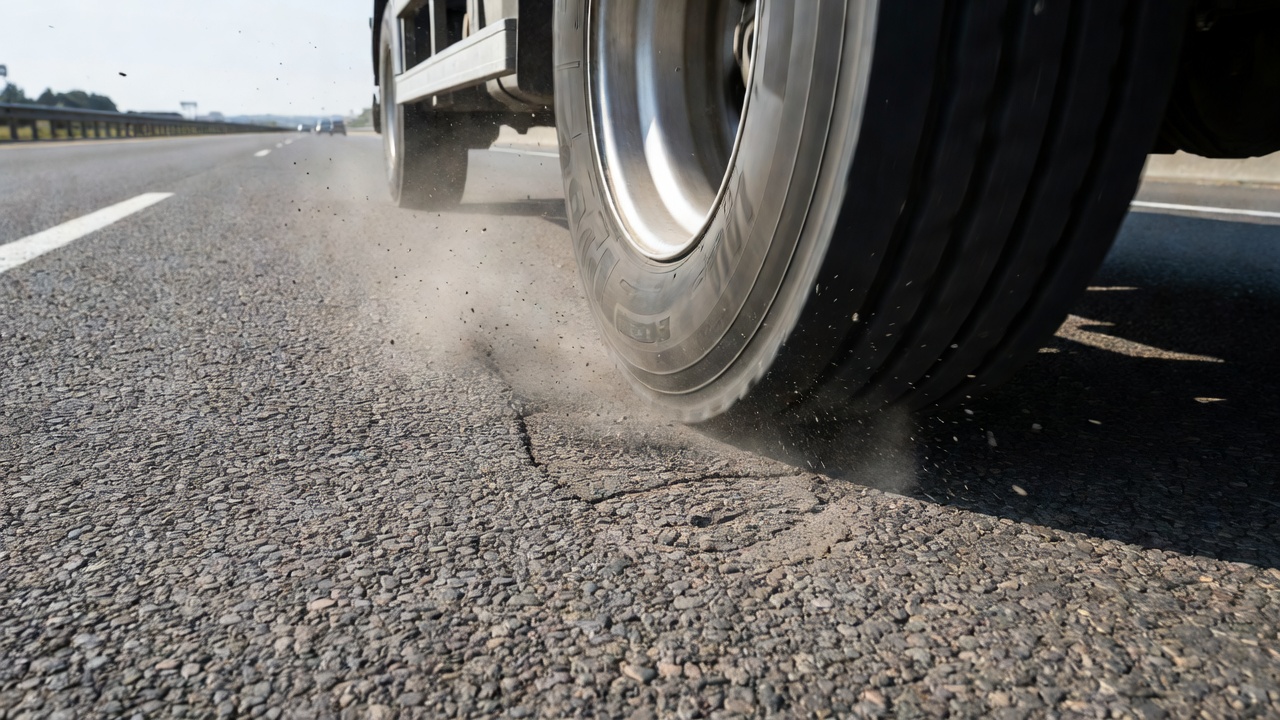

Hluk pneumatik a povrchu vozovky vzniká na rozhraní pneumatiky a vozovky prostřednictvím vibračních a aerodynamických mechanismů. Je ovlivněn charakteristikami textury povrchu vozovky, včetně makrotextury, megatextury, pórovitosti a akustické absorpce. Mezi metody měření patří CPX (metoda v těsné blízkosti), SPB (statistický průjezd) a OBSI (palubní měření intenzity zvuku). Tišší vozovky používají otevřené nebo porézní povrchy jako OGFC, SMA a PFC. Tento slovník pokrývá mechanismy vzniku hluku, faktory vozovky a pneumatik, metody měření, typy tichých vozovek, zhoršování hluku v čase, specifikace, kontrolu textury z hlediska hluku, hluk na letištních vozovkách a environmentální hlukové předpisy.
Hluk pneumatik a povrchu vozovky, označovaný také jako hluk interakce pneumatiky s vozovkou (TRIN), hluk pneumatiky a vozovky (TRN) nebo hluk interakce pneumatiky s vozovkou (TPIN), je akustická energie generovaná na kontaktním rozhraní mezi valící se pneumatikou a povrchem vozovky. Z akustického hlediska je nesprávné hovořit o “hluku vozovky” nebo “hluku pneumatiky” izolovaně – ani samotná vozovka, ani samotná pneumatika hluk nevytváří; zvuk vzniká výhradně jejich dynamickou interakcí při valivém kontaktu.
Mechanismy vzniku spadají do dvou základních kategorií: vibrační mechanismy a aerodynamické mechanismy. Tyto mechanismy působí současně v překrývajících se frekvenčních rozsazích a jejich relativní podíl závisí na rychlosti vozidla, konstrukci pneumatiky, textuře vozovky a podmínkách prostředí.
Náraz dezénu nastává, když se bloky, výstupky nebo žebra pneumatiky dostanou do kontaktu s povrchem vozovky. Každý prvek dezénu naráží na povrch při vstupu do kontaktní plochy a odděluje se při výstupu. Nárazové síly vybudí vibrace v běhounu, kostře, bočnici a plášti pneumatiky, které vyzařují zvuk především ve frekvenčním rozsahu 500–2000 Hz. Amplituda hluku z nárazu dezénu je úměrná amplitudě textury a druhé mocnině rychlosti vozidla.
Buzení texturou přenáší profil povrchu vozovky (zejména vlnové délky makrotextury a megatextury) do vibrační odezvy konstrukce pneumatiky. Guma běhounu pneumatiky funguje jako poddajný filtr – malá měřítka textury (mikrotextura, vlnové délky pod 0,5 mm) jsou pohlcena deformací gumy a nezpůsobují výrazné vibrace, zatímco střední vlnové délky (makrotextura 0,5–50 mm, megatextura 50–500 mm) přímo vybuzují vibrace pneumatiky. Vztah mezi vlnovou délkou textury λ a frekvencí hluku f při rychlosti vozidla V je dán Dopplerovským vztahem: f = V/λ, což znamená, že při rychlosti 80 km/h vytváří vlnová délka makrotextury 20 mm vibrace o frekvenci přibližně 1100 Hz.
Tření typu stick-slip vzniká v důsledku relativního tangenciálního pohybu mezi prvky gumy běhounu pneumatiky a povrchem vozovky v rámci kontaktní plochy. Při otáčení pneumatiky dochází k prokluzu částí běhounu vůči vozovce, což generuje třecí buzení. Mechanismus stick-slip vytváří širokopásmový hluk sahající od nízkých frekvencí (200–500 Hz) až do středního frekvenčního pásma.
Adheze typu stick-snap je důsledkem adhezního spojení mezi gumou běhounu a povrchem vozovky vlivem normálového zatížení pneumatiky. Když se pneumatika odvaluje vpřed a zadní hrana kontaktní plochy se zvedá, tato adhezní spojení se náhle přerušují a uvolňují nahromaděnou elastickou energii jako vysokofrekvenční akustické záření. Mechanismus stick-snap přispívá k hluku především v rozsahu 1000–4000 Hz a je zvláště výrazný na hladkých, čistých a suchých površích s vysokou adhezí mezi gumou a povrchem.
Čerpání vzduchu je dominantním aerodynamickým mechanismem hluku. Když se pneumatika odvaluje vpřed, vzduch zachycený v dutinách mezi drážkami běhounu a nerovnostmi povrchu vozovky je rychle stlačován a vytlačován na přední hraně kontaktní plochy. Na zadní hraně, jak se dutiny otevírají, je vzduch náhle nasáván, aby vyplnil částečné vakuum vzniklé oddělujícími se povrchy. Tento rychlý přesun vzduchu vytváří charakteristický širokopásmový vrchol hluku soustředěný kolem 800–1200 Hz. Účinek čerpání vzduchu roste se čtvrtou mocninou rychlosti, což z něj činí dominantní zdroj hluku při dálničních rychlostech. Vozovky s vysokou propojenou pórovitostí účinně potlačují čerpání vzduchu, protože vzduch může unikat vertikálně skrze pórovou strukturu vozovky namísto laterálního vytlačování.
Rezonance v drážkách vzniká v podélných drážkách dezénu pneumatiky, které tvoří akustické trubice s uzavřeným nebo otevřeným koncem. Když se pneumatika odvaluje po vozovce, vzduch v těchto drážkách je vybuzen k rezonančnímu kmitání na frekvencích určených délkou drážky a rychlostí zvuku. Typické frekvence rezonance v drážkách se pohybují v rozmezí 500–3000 Hz v závislosti na geometrii drážek. Rezonance zesiluje zvuk na specifických frekvencích, čímž vytváří tónové složky v celkovém spektru hluku.
Helmholtzova rezonance nastává v dutinách vytvořených mezi bloky dezénu pneumatiky a povrchem vozovky, které fungují jako Helmholtzovy rezonátory – dutiny spojené s vnějším vzduchem úzkým hrdlem nebo otvorem. Tyto rezonátory zesilují zvuk na své vlastní frekvenci, která závisí na objemu dutiny a geometrii hrdla. Helmholtzova rezonance se typicky podílí na hluku v rozsahu 500–2000 Hz.
Vzdušná turbulence vznikající kolem rotující pneumatiky vytváří širokopásmový aerodynamický hluk. Turbulentní mezní vrstva na povrchu pneumatiky a úplav za kontaktní plochou vytvářejí tlakové fluktuace, které vyzařují jako zvuk. Hluk z turbulence vzduchu se stává významným při velmi vysokých rychlostech (nad 120 km/h), ale při běžných dopravních rychlostech je obecně druhotný oproti vibračním mechanismům a čerpání vzduchu.
Charakteristiky povrchu vozovky jsou primárními řiditelnými faktory při vzniku hluku pneumatik a vozovky. Parametry vozovky, které nejvíce ovlivňují hluk, jsou makrotextura, megatextura, pórovitost (obsah vzduchových mezer a jejich propojenost) a akustická absorpce.
Makrotextura zahrnuje odchylky povrchu vozovky s vlnovými délkami mezi 0,5 mm a 50 mm a amplitudami typicky v rozsahu 0,2–5,0 mm, jak je definováno v ISO 13473 a směrnicích PIARC. Tento rozsah textury se přímo shoduje s rozměry prvků dezénu pneumatiky a rozhraním kontaktní plochy, což z něj činí nejvýznamnější jednotlivý parametr vozovky pro vznik hluku.
Střední hloubka profilu (MPD) měřená dle ISO 13473-1 nebo střední hloubka textury (MTD) měřená dle ASTM E965 (metoda pískové stopy) jsou primárními indexy makrotextury. U hutných vozovek má vztah mezi makrotexturou a hlukem tvar písmene U: velmi hladké povrchy (MPD pod 0,3 mm) zvyšují hluk zesílenou adhezí stick-snap, zatímco velmi drsné povrchy (MPD nad 1,5 mm) zvyšují hluk nadměrným nárazem dezénu a buzením vibrací. Optimální rozsah makrotextury pro minimalizaci hluku na hutných vozovkách je přibližně MPD 0,5–0,8 mm.
Spektrum textury (rozložení amplitudy textury napříč vlnovými délkami) je informativnější než jednohodnotové ukazatele. Klasifikace PIARC rozděluje texturu do čtyř rozsahů vlnových délek: mikrotextura (λ < 0,5 mm), makrotextura (0,5–50 mm), megatextura (50–500 mm) a nerovnost (500 mm–50 m). Každý rozsah přispívá k hluku jinak: mikrotextura ovlivňuje tření, ale je příliš jemná na buzení vibrací pneumatiky; makrotextura je primárním hybatelem vibračního hluku pneumatiky; megatextura vytváří nízkofrekvenční hluk a dunění v interiéru vozidla; nerovnost ovlivňuje jízdní komfort, ale má minimální přímý podíl na hluku.
Megatextura zahrnuje odchylky povrchu s vlnovými délkami od 50 mm do 500 mm. Tento rozsah zahrnuje větší povrchové prvky, jako jsou poruchy vozovky (výtluky, odlupování, záplaty, trhliny), výčnělky otevřeného kameniva, příčné konstrukční spáry a povrchové vlny. Megatextura vytváří nízkofrekvenční hluk typicky pod 500 Hz, který se šíří jak jako vzduchem přenášený zvuk, tak jako konstrukčně přenášené vibrace přes pneumatiku, odpružení a karoserii vozidla. Hluk související s megatexturou je pro cestující ve vozidle obzvláště obtěžující, protože nízkofrekvenční zvuk je méně účinně tlumen zvukovou izolací vozidla.
Kontrola megatextury je důležitá pro posouzení hluku, protože degradace textury v čase – rozpad (ztráta kameniva), vyjeté koleje (deformace povrchu), záplaty a trhliny – zvyšuje amplitudu megatextury a odpovídajícím způsobem zvyšuje hladiny hluku. Vozovka, která byla původně tichá díky optimalizované makrotextuře, se může stát hlučnou v důsledku progresivního rozvoje megatextury.
Pórovitost vozovky označuje objem propojených vzduchových mezer ve směsi vozovky, vyjádřený jako procento celkového objemu vozovky. Hutný asfalt HMA má typicky 3–8 % vzduchových mezer, zatímco otevřené směsi mají 15–25 % vzduchových mezer. Systém propojených pórů v porézních vozovkách poskytuje dva mechanismy snižování hluku:
Absorpce zvuku: Když zvukové vlny z rozhraní pneumatiky a vozovky pronikají do povrchu vozovky, vstupují do porézní struktury a jsou zeslabovány viskózním třením a tepelným tlumením v klikaté síti pórů. Absorpce zvuku je kvantifikována koeficientem absorpce zvuku α, měřeným dle ISO 10534 nebo ASTM E1050 pomocí impedanční trubice. Porézní vozovky mohou dosahovat koeficientů absorpce zvuku 0,3–0,8 v rozsahu 500–2000 Hz, čímž výrazně snižují odraženou zvukovou energii.
Potlačení čerpání vzduchu: Propojená pórová struktura poskytuje cestu úniku vzduchu vytlačovaného valící se pneumatikou. Namísto násilného laterálního vytlačování na přední hraně kontaktní plochy (což vytváří hlasitý hluk čerpání vzduchu) může vzduch vertikálně proudit do struktury vozovky. Tento mechanismus je nejúčinnější pro frekvence kolem 1000 Hz, kde dominuje čerpání vzduchu.
Přínos snižování hluku se zvyšuje s obsahem vzduchových mezer až do přibližně 22–25 %, nad kteroužto hranicí další zvyšování přináší klesající akustické výnosy a může ohrozit trvanlivost vozovky. Propojenost pórů (nikoli celková pórovitost) je kritickým parametrem – izolované dutiny nepřispívají k absorpci zvuku ani k potlačení čerpání vzduchu.
Akustická impedance povrchu vozovky určuje, kolik zvukové energie je odraženo oproti pohlcené na rozhraní vzduch–vozovka. U hutných, neporézních vozovek, jako je konvenční hutný asfalt a portlandský cementový beton, je povrch akusticky tvrdý s koeficientem odrazu blížícím se 1,0, což znamená, že v podstatě veškerá dopadající zvuková energie je odražena. Porézní vozovky mají nižší akustickou impedanci, což umožňuje zvukové energii proniknout pod povrch.
Tuhost vozovky (modul pružnosti) také nepřímo ovlivňuje vznik hluku. Tužší vozovky se při zatížení pneumatikou méně deformují, což snižuje nízkofrekvenční hluk z prohýbání vozovky. Tuhost však také ovlivňuje mechaniku kontaktu pneumatiky s vozovkou a přenos vibrací. Betonové vozovky jsou výrazně tužší než asfaltové (modul pružnosti 30–40 GPa u betonu oproti 2–5 GPa u asfaltu), což ovlivňuje odezvu vibrací pneumatiky.
Parametry konstrukce pneumatiky významně ovlivňují hluk vznikající na rozhraní pneumatiky a vozovky. Mezi hlavní faktory pneumatiky patří návrh dezénu běhounu, konstrukce pneumatiky, vlastnosti pryžové směsi a stav pneumatiky.
Dezén běhounu je jediným nejdůležitějším faktorem pneumatiky při vzniku hluku. Prvky dezénu, jako jsou výstupky, bloky, žebra a drážky, interagují s povrchem vozovky a vytvářejí jak vibrační, tak aerodynamický hluk. Mezi klíčové parametry návrhu patří:
Geometrie bloků dezénu: Velikost, tvar, rozestupy a orientace bloků dezénu určují nárazové síly a charakteristiky čerpání vzduchu. Větší bloky vytvářejí vyšší nárazový hluk, ale mohou snižovat čerpání vzduchu minimalizací objemu dutin. Rozestupy bloků (rozteč) určují frekvenci periodického budicího buzení. Variabilní sekvence roztečí (randomizace rozteče) je široce používána k rozptýlení energie nárazů do širšího frekvenčního rozsahu, čímž se snižují tónové špičky a vnímaná hlasitost.
Konfigurace drážek: Podélné drážky (obvodové kanály) vytvářejí rezonanční hluk v trubici o frekvencích určených délkou drážky. Příčné drážky (laterální kanály) zesilují čerpání vzduchu zachycováním a uvolňováním vzduchu. Šířka, hloubka a úhel stěn drážky ovlivňují jak vznik hluku, tak odvod vody.
Hustota lamel: Lamely (tenké štěrbiny v blocích dezénu) mění tuhost prvků dezénu a ovlivňují rozložení kontaktního tlaku. Vyšší hustota lamel snižuje tuhost bloků dezénu, což může snížit nárazový hluk, ale může zvýšit buzení typu stick-slip.
Konstrukce kostry a nárazníkových vložek: Balení nárazníkových vložek (ocelové vložky s pryžovými mezivrstvami) a vrstvy kostry určují strukturální tuhost pneumatiky a její vibrační odezvu. Radiální pneumatiky (standard pro osobní vozidla) vykazují odlišné hlukové charakteristiky než diagonální pneumatiky v důsledku rozdílů v tuhosti nárazníkových vložek a tlumení.
Design bočnice: Geometrie a materiál bočnice ovlivňují přenos hluku ze styčné plochy do okolního vzduchu. Tužší bočnice přenášejí více vibrační energie do vzduchu, čímž zvyšují vyzařovaný hluk.
Huštění pneumatiky: Nižší tlak huštění zvětšuje plochu styčné stopy a snižuje efektivní tuhost konstrukce pneumatiky, což mění mechaniku kontaktu a vznik hluku. Podhuštěné pneumatiky obvykle produkují zvýšený nízkofrekvenční hluk v důsledku větší styčné plochy a změněného zatížení prvků dezénu.
Rozměr a šířka pneumatiky: Širší pneumatiky vytvářejí větší styčné plochy a zvýšený posun vzduchu, což může zvyšovat hladiny hluku. Širší pneumatiky však také rozkládají zatížení na větší plochu, čímž snižují kontaktní tlak a nárazové síly prvků dezénu.
Viskoelastické vlastnosti pryžových směsí běhounu ovlivňují jak vznik, tak přenos hluku. Tvrdost (měřená Shore A durometrem) určuje tuhost prvků dezénu – tvrdší směsi zvyšují nárazový hluk, ale mohou snižovat adhezi typu stick-snap. Tlumení (ztrátový modul) ovlivňuje přenos vibrační energie konstrukcí pneumatiky – vyšší tlumení snižuje vyzařování hluku, ale zvyšuje vnitřní tvorbu tepla. Teplotní citlivost je významná, protože vlastnosti pryže se mění s teplotou; nižší teploty zvyšují tvrdost pryže, což obvykle zvyšuje hladiny hluku o 1–3 dB(A) ve srovnání s teplými podmínkami.
Standardizované metody měření jsou nezbytné pro kvantifikaci hluku pneumatik a povrchu vozovky, klasifikaci povrchů vozovek a ověřování souladu s hlukovými specifikacemi. Mezinárodně jsou uznávány tři hlavní metody: metoda Close Proximity (CPX), metoda Statistical Pass-By (SPB) a metoda On-Board Sound Intensity (OBSI).

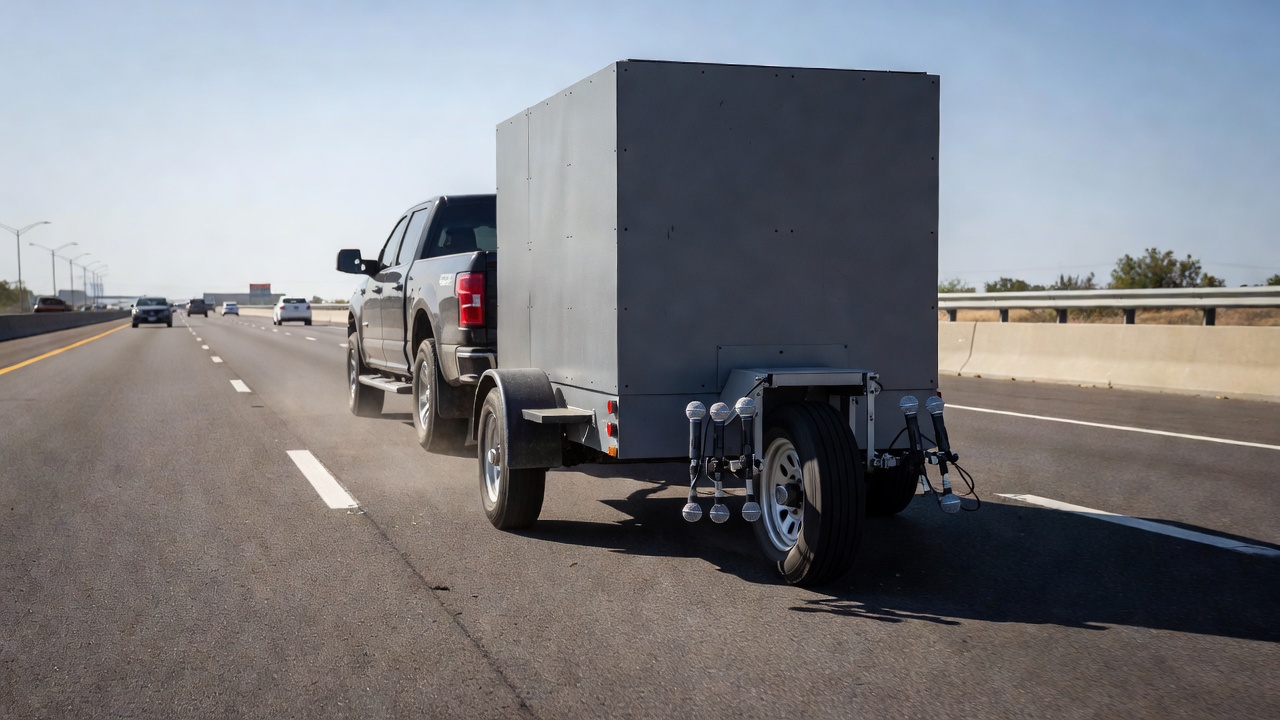

Metoda CPX měří hluk pneumatik a povrchu vozovky na krátkou vzdálenost pomocí mikrofonů umístěných na speciálním měřicím přívěsu nebo vozidle, typicky 200 mm od bočnice pneumatiky a 100–200 mm nad povrchem vozovky. Měřicí sestava je uzavřena v akusticky stínícím krytu, který minimalizuje hluk větru a kontaminaci vnějším zvukem.
Standardní referenční pneumatika: Metoda CPX specifikuje použití standardní referenční testovací pneumatiky (SRTT) — ASTM F2493 P225/60R16 nebo P215/70R15 — aby byla zajištěna srovnatelnost měření. SRTT má standardizovaný dezén běhounu a pryžovou směs, čímž se eliminuje variabilita pneumatiky jako faktor.
Měřicí protokol: Přívěs CPX je tažen konstantní rychlostí, typicky 50, 65, 80 a 100 km/h (nebo jinými stanovenými rychlostmi). Hladiny akustického tlaku jsou zaznamenávány průběžně, jak vozidlo projíždí úsekem vozovky. Výsledky jsou uváděny jako hladina hluku CPX v dB(A), zprůměrovaná přes délku testovaného úseku (typicky 100–200 m na homogenní úsek).
Výhody: CPX může efektivně testovat dlouhé souvislé úseky vozovky; izoluje hluk pneumatik a povrchu vozovky od ostatních zdrojů hluku vozidla (motor, výfuk, aerodynamika); výsledky jsou opakovatelné se směrodatnou odchylkou přibližně 0,5–1,0 dB(A); metoda je vhodná pro celoplošné průzkumy hluku vozovek.
Omezení: Blízké umístění mikrofonů nemusí plně reprezentovat hluk slyšený pozorovateli u krajnice (hluk v dalekém poli); testuje se pouze jeden rozměr a typ pneumatiky (SRTT); přívěs vyžaduje během testování řízení dopravy; výsledky jsou ovlivněny okolní teplotou a vyžadují teplotní korekci.
Metoda SPB měří maximální hladinu akustického tlaku A generovanou jednotlivými vozidly v běžném dopravním proudu při jejich průjezdu kolem mikrofonu u krajnice umístěného 7,5 m od středu jízdního pruhu a 1,2 m nad povrchem vozovky (7,5 m od mikrofonu k ose jízdního pruhu vozidla pro každý směr jízdy).
Klasifikace podle kategorie vozidel: Vozidla jsou kategorizována do tříd definovaných v ISO 11819-1. Naměřené hladiny průjezdu jsou korelovány s rychlostí vozidla a pro každou kategorii vozidel je stanovena regresní přímka. Regrese je poté použita k určení indexové hladiny SPB při referenční rychlosti (typicky 80 km/h) pro každou kategorii vozidel. Vozovka je klasifikována pomocí hodnoty indexu SPB.
Výhody: SPB měří skutečný hluk, kterému jsou vystaveni obyvatelé u silnice za reálných dopravních podmínek; zachycuje všechny zdroje hluku vozidla (včetně příspěvků motoru a výfuku), které přispívají k expozici komunity hlukem; metoda nevyžaduje žádné speciální testovací vozidlo ani řízení dopravy.
Omezení: Výsledky jsou ovlivněny skladbou dopravy, rozložením rychlostí a podmínkami prostředí; pro statistickou spolehlivost je vyžadován velký počet průjezdů vozidel (typicky 100–200); metoda nedokáže izolovat hluk pneumatik a povrchu vozovky od hluku pohonu; délka testovaného úseku musí být nejméně 100 m; změny ve skladbě vozového parku v čase snižují srovnatelnost.
Metoda OBSI měří intenzitu zvuku (nikoli akustický tlak) na rozhraní pneumatiky a vozovky pomocí sondy intenzity zvuku p-u (dvojice spárovaných fázově sladěných mikrofonů nebo sondy mikrofon–rychlost částic) umístěné na testovacím vozidle. Sonda je umístěna do 75–100 mm od bočnice pneumatiky a 50–100 mm nad povrchem vozovky.
Výhody: Měření intenzity zvuku není ovlivněno hlukem pozadí z jiných zdrojů (motor, výfuk, vítr, další doprava), protože intenzita je vektorová veličina, která umožňuje rozlišit zvukovou energii šířící se z měřeného směru od cizích zdrojů; OBSI dokáže izolovat složku hluku pneumatik a povrchu vozovky i v hlučném prostředí; metoda poskytuje frekvenčně rozlišená spektra intenzity od 315–5000 Hz; OBSI lze provádět během běžné jízdy bez řízení dopravy.
Korelace s CPX: Výsledky OBSI jsou vysoce korelovány s měřeními CPX (R² typicky >0,9), protože obě metody měří hluk pneumatik a povrchu vozovky v blízkém poli. Hladina intenzity zvuku OBSI v dB(A) je číselně podobná hladině akustického tlaku CPX pro stejnou kombinaci vozovky a pneumatiky, typicky v rozmezí 1–2 dB(A).
Omezení: Zařízení je specializované a vyžaduje pečlivou kalibraci; umístění sondy je kritické a musí být udržováno v úzkých tolerancích; OBSI měří intenzitu v blízkém poli, což vyžaduje přepočet pro predikci hluku v dalekém poli; metoda zatím není tak široce standardizována jako CPX.
Bylo vyvinuto několik specializovaných typů vozovek ke snížení hluku pneumatik a povrchu vozovky. Mechanizmy snižování hluku se liší podle typu vozovky, jak je shrnuto níže:
| Typ vozovky | Typické snížení hluku | Primární mechanismus | Typická životnost | Typický obsah vzduchových mezer |
|---|---|---|---|---|
| Hutný asfalt HMA | Reference (0 dB) | — | 10–15 let | 3–8 % |
| OGFC (NMAS 12,5 mm) | 3–5 dB(A) | Absorpce + potlačení čerpání vzduchu | 8–12 let | 15–22 % |
| Jemná OGFC (NMAS 9,5 mm) | 4–6 dB(A) | Absorpce + jemnější textura | 8–12 let | 15–22 % |
| SMA (kamenná asfaltová drť) | 1–3 dB(A) | Optimalizovaná makrotextura | 12–18 let | 3–6 % |
| Porézní asfaltová vrstva | 4–7 dB(A) | Pórovitost + absorpce | 7–12 let | 18–25 % |
| Diamantově broušený beton | 2–5 dB(A) | Podélná textura | 12–20 let | N/A (beton) |
| Beton s exponovaným kamenivem | 2–4 dB(A) | Optimalizovaná makrotextura | 15–25 let | N/A (beton) |
OGFC, také známá jako propustná třecí vrstva (PFC) nebo porézní asfalt, je otevřená asfaltová směs s 15–25 % vzduchových mezer dosažených pomocí mezerovité zrnitosti kameniva s vysokým obsahem hrubého kameniva a nízkým obsahem jemných částic. OGFC se pokládá jako tenká obrusná vrstva (typicky tloušťka 20–40 mm) na hutnou konstrukční vrstvu.
Snížení hluku: OGFC typicky poskytuje snížení hluku o 3–6 dB(A) ve srovnání s hutným asfaltem HMA. Snížení je frekvenčně závislé, s maximální účinností v rozsahu 1000–4000 Hz, kde dominuje hluk z čerpání vzduchu. Snížení hluku odpovídá polovičnímu objemu dopravy (snížení o 3 dB) nebo více.
Návrh směsi: Návrh směsi OGFC se řídí normou ASTM D7064/D7064M nebo specifickými normami daného úřadu. Klíčové parametry návrhu zahrnují typ pojiva (typicky polymerem modifikované PG 76-22 nebo vyšší), obsah pojiva (5,5–7,0 %), stabilizaci vlákny (0,3–0,4 % celulózových nebo minerálních vláken k zabránění stékání) a kvalitu kameniva (maximální ztráta otěrem Los Angeles 45 %). Nedávný výzkum ukázal, že zvýšení obsahu jemných částic (propad síťem 75 μm) na 3–6 % zlepšuje trvanlivost při zachování adekvátní propustnosti a snížení hluku.
Zhoršování hluku: Snížení hluku OGFC v čase klesá v důsledku ucpávání pórů a rozpadu. Studie ukazují, že přínosy snížení hluku trvají přibližně 5–10 let, poté se hladiny hluku mohou přiblížit nebo překročit hladiny konvenčních hutných vozovek. Rychlost zhoršování závisí na objemu dopravy, klimatu, kvalitě kameniva a způsobu údržby.
SMA, také známá jako kamenná asfaltová kostra, je mezerovitá směs s kostrou z hrubého kameniva typu kámen na kámen a bohatou maltovou složkou (6–7 % asfaltu, 8–12 % minerálního plniva). SMA má nižší obsah vzduchových mezer (3–6 %) než OGFC, ale poskytuje snížení hluku prostřednictvím optimalizované makrotextury spíše než pórovitosti.
Snížení hluku: SMA poskytuje přibližně 1–3 dB(A) snížení hluku ve srovnání s hutným asfaltem HMA. Snížení je mírnější než u OGFC, ale trvanlivější po dobu životnosti vozovky. Snížení hluku SMA je přisuzováno jednotné makrotextuře vytvořené kostrou kameniva typu kámen na kámen, která snižuje jak nárazové buzení, tak čerpání vzduchu ve srovnání s konvenčními hutnými povrchy.
Výhody oproti OGFC: SMA má výrazně delší životnost (12–18 let oproti 8–12 letům u OGFC), lepší odolnost proti rozpadu a lepší strukturální výkonnost při těžkém provozu. SMA se doporučuje pro vysoce namáhané aplikace, jako jsou křižovatky, autobusové zastávky a trasy těžkých nákladních vozidel, kde je trvanlivost OGFC nedostatečná.
Diamantové broušení je technika obnovy betonových vozovek, která používá otočný buben s diamantovými pilovými kotouči k vytvoření podélné textury na betonovém povrchu. Kotouče řežou paralelní drážky (typicky 2–3 mm široké a 3–6 mm hluboké s rozestupy 3–4 mm), čímž vytvářejí jednotnou, hustě rozmístěnou texturu.
Snížení hluku: Diamantově broušený beton snižuje hluk o 2–5 dB(A) ve srovnání s betonovými povrchy s příčným ryhováním (tradiční metoda texturování betonu). Podélná textura vytváří méně periodického nárazového buzení než příčné ryhování, čímž se snižují tónové složky ve spektru hluku. Geometrie drážek (šířka, hloubka, rozestupy a plochy mezi drážkami) může být optimalizována pro snížení hluku — provedení Next Generation Concrete Surface (NGCS) s užšími rozestupy kotoučů vytváří hladiny hluku srovnatelné s HMA.
Zhoršování hluku: Snížení hluku diamantovým broušením je relativně stabilní v čase, s postupným nárůstem, jak se drážky opotřebovávají dopravním leštěním. Životnost textury závisí na tvrdosti kameniva a abrazi dopravou.
Tenké asfaltové vrstvy: Velmi tenký asfaltový beton (VTAC) a ultra tenký asfaltový beton (UTAC) s maximální velikostí kameniva 6–10 mm vytvářejí jemnou makrotexturu, která snižuje hluk. Tyto vrstvy mají typicky tloušťku 15–25 mm a mohou dosáhnout snížení hluku o 2–4 dB(A).
Porézní beton: Propustný beton s 15–30 % propojených dutin může poskytnout snížení hluku podobné OGFC, ale jeho konstrukční omezení jej obecně omezují na aplikace s nízkou rychlostí a lehkou dopravou.
Akustický výkon všech povrchů vozovek se v čase mění procesem vývoje textury. Porozumění tomuto zhoršování je nezbytné pro prohlídku vozovek, plánování údržby a řízení hluku.
Ucpávání pórů: U porézních vozovek (OGFC, PFC) se systém propojených dutin postupně plní prachem, pískem, listím, částicemi z opotřebení pneumatik a dalšími nečistotami. Ucpávání snižuje koeficient zvukové absorpce a potlačuje mechanizmus snižování čerpání vzduchu. Výzkum ukazuje, že koeficient zvukové absorpce OGFC může klesnout z 0,6–0,8 (nová) na méně než 0,2 (ucpaná) během 3–5 let bez údržby.
Progrese rozpadu: Rozpad — postupná ztráta zrn kameniva z povrchu vozovky — zvyšuje amplitudy makrotextury a megatextury. Náhodná ztráta kameniva vytváří nepravidelnosti povrchu, které zvyšují nárazové buzení a vytvářejí nárůsty širokopásmového hluku. Rozpad je hlavní příčinou nárůstu hluku u OGFC po počátečním období ucpávání.
Leštění kameniva: Povrchové kamenivo je dopravou leštěno, což snižuje mikrotexturu, ale má obvykle druhotný vliv na hluk ve srovnání se změnami makrotextury a megatextury.
Strukturální zhoršování: Trhliny, vyjeté koleje, záplaty a zhoršování spár zvyšují amplitudu megatextury, což vytváří nárůsty nízkofrekvenčního hluku a vibrace přenášené konstrukcí.
Terénní studie výkonnosti tichých vozovek zdokumentovaly typické rychlosti nárůstu hluku:
Hluk vozovky se zvyšuje s klesající teplotou v důsledku zvýšené tuhosti pryže pneumatiky. Teplotní účinek je přibližně 0,1 dB(A) na °C — což znamená, že hladiny hluku naměřené při 0 °C jsou přibližně o 3 dB(A) vyšší než při 30 °C pro stejnou vozovku. Teplotní korekce se aplikuje pro standardizaci měření hluku na referenční teplotu (typicky 20 °C).
Specifikace hluku vozovek stanovují maximální přípustné hladiny hluku pro nové i stávající vozovky. Specifikace se liší podle jurisdikce, ale obecně odkazují na jednu ze standardizovaných metod měření (CPX, SPB nebo OBSI) a definují prahové hodnoty pro přejímku vozovky.
Několik evropských zemí zavedlo systémy klasifikace hluku pro povrchy vozovek. Severní systém klasifikace hluku (Švédsko, Norsko, Dánsko, Finsko) definuje třídy hluku A–D na základě měření CPX při 80 km/h, přičemž třída A vyžaduje hladiny CPX pod 90 dB(A) pro pneumatiky osobních automobilů.
Nizozemsko zavedlo komplexní hlukovou specifikaci s:
Francie používá klasifikační systém rozdělující vozovky do kategorií nízkohlučné, střední a hlučné na základě měření CPX při 80 km/h.
Pilotní programy tichých vozovek FHWA v Kalifornii, Arizoně a Texasu zavedly hlukové specifikace pro projekty snižování hluku. Kalifornská specifikace vyžaduje měření CPX nebo OBSI při přejímce a v pravidelných intervalech během životnosti. Kalifornský dopravní úřad (Caltrans) stanovuje maximální hladiny OBSI na 98–100 dB(A) v závislosti na typu vozovky.
Program tichých vozovek Arizonského dopravního úřadu (ADOT) zavedl specifikace vyžadující snížení hluku o 3 dB(A) nebo více ve srovnání se standardním referenčním povrchem hutného asfaltu HMA, přičemž měření se provádějí metodou OBSI.
Měření hluku pro kontrolu souladu se specifikacemi musí být prováděna certifikovanými operátory s kalibrovaným zařízením. Teplota, rychlost větru (typicky < 5 m/s), stav vozovky (suchá) a hladiny hluku pozadí jsou kontrolovány, aby byla zajištěna platná měření.
Prohlídka textury vozovky pro hodnocení hluku zahrnuje měření povrchových charakteristik, které korelují s akustickým výkonem. Prohlídka se provádí jak při přejímce vozovky (k ověření počátečního hlukového výkonu), tak periodicky během životnosti (ke sledování zhoršování a spuštění údržby).
Střední hloubka profilu (MPD): Měřeno dle ISO 13473-1 pomocí laserových profilometrů. Profil délky 100 mm je rozdělen na dva segmenty po 50 mm a střední hloubka profilu je vypočtena jako průměr nejvyšších vrcholů minus střední úroveň. MPD koreluje s hladinou hluku CPX, přičemž optimální rozsah pro minimální hluk je 0,5–0,8 mm pro hutné vozovky.
Střední hloubka textury (MTD): Měřeno dle ASTM E965 metodou pískové stopy. Známý objem písku je rozprostřen po kruhové ploše na povrchu vozovky a je měřen průměr stopy. MTD dobře koreluje s MPD a poskytuje objemové měření hloubky textury.
Analýza profilu textury: Laserové profilometry mohou měřit spektra textury v celém rozsahu vlnových délek (mikrotextura až nerovnost). Spektrální analýza poskytuje podrobnější informace než parametry s jedinou hodnotou, což umožňuje identifikaci specifických pásem vlnových délek, které přispívají k hluku.
Měření zvukové absorpce: U porézních vozovek je koeficient zvukové absorpce měřen in-situ pomocí impedančních trubicových metod (ISO 10534) nebo analýzou vyvrtaných jader v laboratorních impedančních trubicích. Minimální koeficient zvukové absorpce (typicky 0,3–0,5 při 1000 Hz) je specifikován pro přejímku tiché vozovky.
Vztah mezi MPD a hlukem sleduje křivku ve tvaru U:
U porézních vozovek je vztah složitější, protože dominují mechanizmy zvukové absorpce a čerpání vzduchu nad účinky textury.
Letecký provoz generuje hluk z více zdrojů, včetně motorů, aerodynamického proudění a interakce pneumatiky s vozovkou. Zatímco hluk leteckých motorů dominuje během vzletu a stoupání, hluk z interakce pneumatiky s vozovkou se stává významným během přistávacího dojezdu a pojíždění.
Letištní dráhy vyžadují specifické charakteristiky textury povrchu pro protismykovou odolnost a prevenci aquaplaningu, jak je specifikováno v ICAO Annex 14 Volume I a FAA Advisory Circular 150/5320-12C.

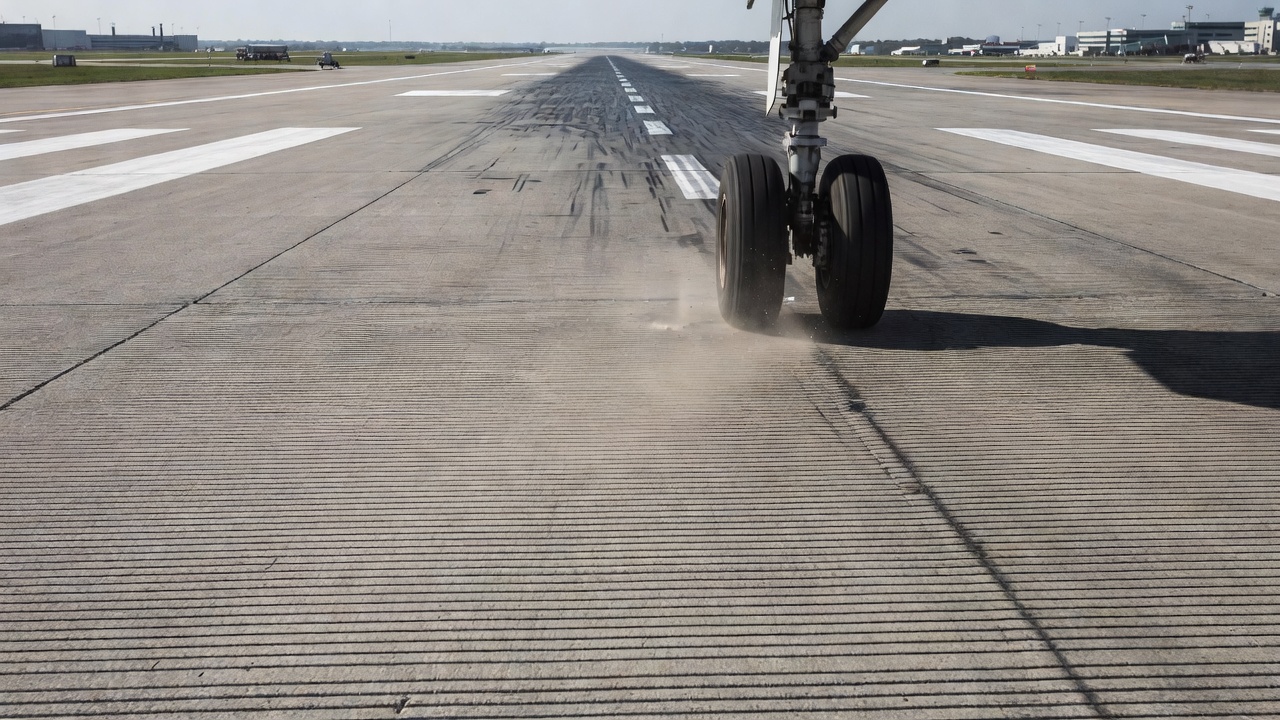

Drážkování: Drážkování drah (úzké příčné nebo podélné drážky vyříznuté do betonového nebo asfaltového povrchu) je primární metodou zajištění makrotextury pro letecký provoz při vysokých rychlostech. Typické rozměry drážek jsou 6 mm široké, 6 mm hluboké, s rozestupy 38 mm. Drážkování účinně odvádí vodu ze styčné plochy pneumatiky, čímž snižuje riziko aquaplaningu při vysokých rychlostech dosahovaných během přistání.
Hlukový dopad drážkování: Pravidelný, periodický vzor drážek dráhy vytváří tónovou složku ve spektru hluku o frekvencích určených roztečí drážek a rychlostí letadla. Během přistání při rychlosti 250–270 km/h (135–145 uzlů) vytvářejí drážky o rozteči 38 mm tónový hluk přibližně 1800–2000 Hz. Tento tónový hluk je slyšitelný v komunitách v okolí letiště přiléhajících ke konci dráhy.
Porézní asfaltová vrstva (PFC) na drahách: Některá letiště zavedla PFC překryvy na drahách ke snížení hluku a zlepšení protismykové odolnosti. PFC poskytuje snížení hluku o 4–7 dB(A) ve srovnání s drážkovanými betonovými povrchy. FAA AC 150/5320-12C poskytuje specifikace pro PFC na drahách, včetně minimální tloušťky (38 mm), třídy pojiva (PG 76-22 minimálně) a obsahu vzduchových dutin (18–22 %).
ICAO Annex 16 Volume I stanovuje certifikační normy pro hluk letadel. Zatímco tyto normy primárně řeší hluk motorů a draku letadla, provozní kontext zahrnuje kumulativní expozici hluku, která zahrnuje všechny zdroje včetně interakce pneumatiky s vozovkou během přistání. Vyvážený přístup ICAO k řízení hluku (ICAO Doc 9829) zahrnuje zohlednění územního plánování, provozních opatření a postupů snižování hluku v blízkosti letišť.
Prohlídka letištní vozovky pro zjištění zhoršování textury souvisejícího s hlukem se řídí podobnými principy jako prohlídka dálničních vozovek, ale s dalšími oblastmi zaměření:
Hluk pneumatik a povrchu vozovky je regulován v širším rámci environmentálního řízení hluku, s předpisy zaměřenými na zdroje hluku (vozidla, pneumatiky, vozovky), expozici hluku (hluk v komunitách) a zmírňování hluku (tiché vozovky, protihlukové bariéry, územní plánování).
Směrnice o environmentálním hluku (END) 2002/49/ES je primární legislativou EU pro řízení environmentálního hluku. END vyžaduje:
END nestanovuje závazné limitní hodnoty hluku, ale vyžaduje, aby si členské státy stanovily vlastní kritéria. Typické spouštěcí úrovně pro akční plány v zemích EU se pohybují od 55–65 dB(A) Lden v závislosti na kategorii využití území.
Limitní hodnoty hluku vozidel jsou stanoveny nařízením (EU) č. 540/2014, které stanovuje limitní hodnoty hluku při průjezdu pro nové typy vozidel. Nařízení zahrnuje fázované cíle snižování s limity klesajícími od roku 2016 do roku 2026. Limity pro osobní automobily jsou 70–72 dB(A) v závislosti na poměru výkonu k hmotnosti.
Označování pneumatik z hlediska hluku podle nařízení (EU) 2020/740 vyžaduje, aby výrobci pneumatik označovali pneumatiky jejich vnější hladinou hluku při odvalování v dB(A) a třídou hluku EU (A, B nebo C). Nařízení se vztahuje na pneumatiky pro osobní automobily, lehké nákladní automobily a těžké nákladní automobily.
Směrnice WHO pro environmentální hluk pro evropský region (2018) poskytují důkazy podložená doporučení pro úrovně expozice hluku na ochranu veřejného zdraví. Klíčová doporučení zahrnují:
Tato doporučení jsou založena na systematickém přezkumu zdravotních důkazů spojujících expozici hluku s kardiovaskulárními chorobami, kognitivním poškozením, poruchami spánku, obtěžováním a tinnitem.
Kritéria pro snižování hluku FHWA (23 CFR 772) stanovují požadavky na snižování hluku pro federálně podporované dálniční projekty. Dopady hluku jsou definovány, když předpokládané hladiny dopravního hluku dosahují nebo překračují hodnoty kritérií pro snižování hluku (NAC):
Když jsou identifikovány dopady hluku, FHWA vyžaduje zvážení opatření ke snižování hluku, včetně tichých vozovek, protihlukových bariér a řízení dopravy.
EPA Office of Noise Abatement and Control poskytuje informace o hladinách hluku a zdravotních účincích, ačkoli federální regulace hluku z dopravních zdrojů je primárně implementována prostřednictvím FHWA, FAA a NHTSA.
ICAO Doc 9829 popisuje Vyvážený přístup k řízení hluku letadel, sestávající ze čtyř hlavních prvků:
Zatímco Vyvážený přístup primárně řeší hluk leteckých motorů a draku, řízení textury povrchu dráhy (včetně PFC překryvů a drážkování) spadá do úvah o provozních opatřeních a snižování u zdroje.
| Norma | Popis | Použití |
|---|---|---|
| ISO 11819-1 | Metoda SPB pro měření dopravního hluku | Klasifikace vozovek |
| ISO 11819-2 | Metoda CPX pro hluk pneumatik a povrchu vozovky | Klasifikace vozovek |
| ISO 13473-1 | Měření textury pomocí profilometrů | Charakterizace textury |
| AASHTO TP 76 | Standard měření OBSI | Posouzení hluku vozovky |
| ASTM E965 | Metoda pískové stopy pro MTD | Měření hloubky textury |
| ASTM E3303 | Metoda OBSI pro hluk pneumatik a povrchu vozovky | Měření hluku |
| FHWA 23 CFR 772 | Kritéria pro snižování hluku | Americké dálniční projekty |
| EU 2002/49/ES | Směrnice o environmentálním hluku | Řízení hluku v EU |
| ICAO Annex 16 Vol I | Certifikace hluku letadel | Hluk letadel/letišť |
| WHO Guidelines 2018 | Zdravotní doporučení pro hluk | Ochrana veřejného zdraví |
