Leštěné kamenivo: Definice, příčiny, měření a náprava

Leštěné kamenivo je povrchová porucha postihující asfaltové a betonové vozovky, při které se hrubé částice kameniva vystavené na obrusné vrstvě postupně stávají hladkými a lesklými v důsledku mechanického působení dopravy. Tento proces leštění degraduje mikrotexturu vozovky – jemnou povrchovou drsnost na úrovni kameniva – a přímo snižuje protismykovou odolnost dostupnou pro brzdění a směrové řízení vozidel. V letištním provozu je leštěné kamenivo na povrchu drah významným bezpečnostním problémem, protože snížené tření prodlužuje brzdnou dráhu a zvyšuje riziko aquaplaningu při provozu za mokra.

Termín “leštěné kamenivo” se používá v několika systémech správy vozovek, včetně FHWA Long-Term Pavement Performance (LTPP) Distress Identification Manual, standardní klasifikace stavu vozovek podle ASTM a pokynů pro údržbu letištních vozovek ICAO a FAA. Ačkoli je klasifikováno jako povrchová vada spíše než konstrukční porucha, jeho důsledky pro provozní bezpečnost jsou závažné. Porozumění leštěnému kamenivu vyžaduje zkoumání jeho fyzického projevu, mechanismů, kterými vzniká, způsobů měření v terénu i laboratoři a technik dostupných pro jeho detekci a nápravu.

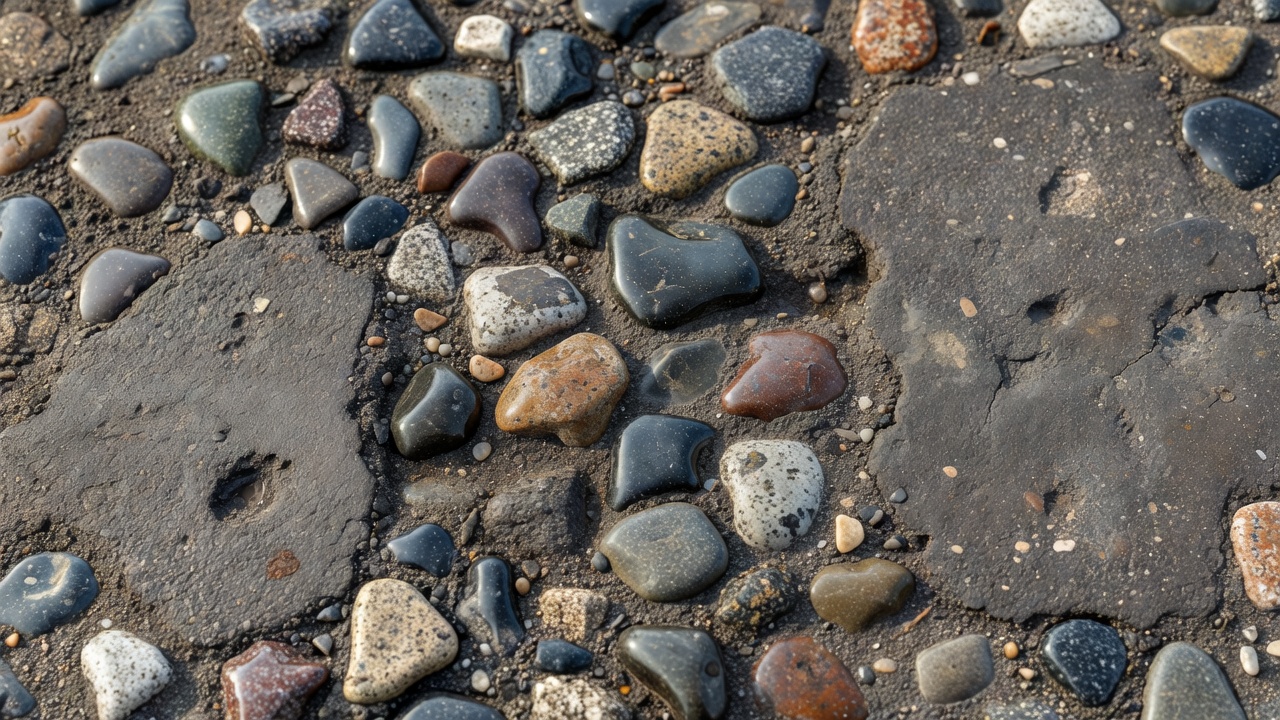

Definice a vizuální vzhled

Leštěné kamenivo je přítomno, když při bližším zkoumání povrchu vozovky je patrné, že část hrubých částic kameniva vyčnívajících nad asfaltové pojivo nebo cementovou matrici je buď velmi malá, nebo zcela postrádá ostré hrany. Vystavené plochy kameniva působí opotřebovaně, hladce a často vykazují lesklý nebo sklovitý vzhled, zejména když je povrch mokrý. Povrch může být na dotek hladký, postrádající brusnou kvalitu typickou pro nově postavenou vozovku s dobrou mikrotexturou.

Podle FHWA LTPP Distress Identification Manual (čtvrté revidované vydání, FHWA-RD-03-031) je leštěné kamenivo formálně definováno jako typ poruchy číslo 12 v kategorii povrchových vad asfaltobetonových vozovek. Manuál uvádí: “Leštěné kamenivo by nemělo být hodnoceno na zkušebních úsecích, které byly ošetřeny preventivní údržbou překrývající původní povrch vozovky.” Toto upřesnění je důležité, protože povrchové úpravy jako nátěrové vrstvy, suspenzní nátěry nebo překryvné vrstvy mohou maskovat skutečný stav původního kameniva.

Vizuální vzhled leštěného kameniva může být klamný. Povrch vozovky, který vypadá na makroskopické úrovni drsně, může mít stále vysoce leštěné částice kameniva s nedostatečnou mikrotexturou. Naopak povrch, který vypadá hladce, může zachovávat přiměřenou mikrotexturu, pokud mineralogie kameniva poskytuje přirozenou drsnost v mikroskopickém měřítku. FAA Advisory Circular AC 150/5320-12C konkrétně uvádí: “Texturní vzhled však může být klamný. Drsně vypadající povrch může poskytovat dostatečné odvodňovací kanály pro odtok vody, ale jemné kamenivo ve vozovce může sestávat ze zaoblených nebo nedrcených minerálních zrn, která podléhají leštění dopravou, čímž způsobují, že povrch vozovky je za mokra kluzký.”

Washington State Department of Transportation Pavement Inspection Manual (systém IDEA) popisuje leštěné kamenivo s následujícím upřesněním: “Nejsou definovány stupně závažnosti. Míra leštění by však měla být v hodnocené jednotce zřetelně patrná v tom smyslu, že povrch kameniva by měl být na dotek hladký.” Tato binární klasifikace – přítomno nebo nepřítomno – se liší od mnoha jiných poruch vozovek, které mají definované nízké, střední a vysoké stupně závažnosti.

Příčiny leštění kameniva

Primární příčinou leštění kameniva je opakované mechanické opotřebení dopravním zatížením. Každý průjezd pneumatiky vozidla nebo letadla působí smykovými silami a abrazí na exponované částice kameniva na povrchu vozovky. Po tisících až milionech zatěžovacích cyklů jsou mikroskopické nerovnosti na povrchu kameniva postupně obrušovány, čímž se drsné, ostré částice mění na hladké, zaoblené povrchy.

Mechanismus dopravního opotřebení

Leštící účinek dopravy je funkcí jak počtu zatěžovacích cyklů, tak velikosti kontaktních napětí. Těžká vozidla a letadla generují vyšší kontaktní tlaky mezi pneumatikou a vozovkou, čímž urychlují rychlost leštění. V letištním prostředí dochází k nejintenzivnějšímu leštění v dotykové zóně drah, protože pneumatiky letadel jsou při prvním kontaktu pod maximálním zatížením a často s nulovým nebo téměř nulovým smykem. Dotyková zóna dráhy je proto nejčastějším místem vzniku leštěného kameniva.

Zkouška hodnoty leštěnosti kameniva (PSV), standardizovaná v BS 812 Part 114, simuluje tento leštící účinek dopravy v laboratoři. Zkouška využívá urychlený leštící stroj, který vystavuje vzorky kameniva gumovému kolu zatíženému 725 Newtony, rotujícímu rychlostí 320 otáček za minutu. Proces leštění probíhá ve dvou tříhodinových fázích: nejprve s kukuřičným brusivem k simulaci abraze, poté s brusnou moučkou k simulaci leštění. Tento urychlený test kondenzuje roky dopravního leštění do šestihodinového laboratorního postupu.

Mineralogie kameniva

Ne všechna kameniva se leští stejnou rychlostí. Minerální složení a textura částic kameniva jsou dominantními faktory určujícími odolnost proti leštění. Mezi klíčové petrologické charakteristiky patří:

Rozdíl v tvrdosti je nejdůležitějším prediktorem odolnosti proti leštění. Horniny složené z minerálů s výrazně odlišnou tvrdostí mají tendenci odolávat leštění, protože měkčí minerály se přednostně obrušují a tvrdší minerály zůstávají vyčnívající, čímž udržují povrchovou drsnost. Klasickým příkladem je kalcinovaný bauxit, který má PSV přesahující 75 a používá se pro vysoce třecí povrchové úpravy na kritických místech silnic a drah.

Naopak horniny složené z minerálů s téměř stejnou tvrdostí se obrušují rovnoměrně a mají obvykle nízkou odolnost proti leštění. Vápence a pazourky spadají do této kategorie a typicky poskytují hodnoty PSV pod 50.

Skupina drob (pískovce s křemičitým tmelem) vykazuje vynikající odolnost proti leštění, s hodnotami PSV trvale nad 65. Čediče, žuly a křemence poskytují střední výsledky, typicky v rozmezí PSV 50 až 65. V rámci každé horninové skupiny existují široké rozdíly v závislosti na konkrétním minerálním složení. Výzkum ukázal, že odolnost proti leštění u vyvřelých hornin je vyšší, pokud jsou přítomny minerály různé tvrdosti, pokud je základní hmota foliovaná nebo fluidální a pokud jsou v částicích přítomny praskliny nebo rozpukané minerály.

Opotřebení pneumatikami s hroty

Používání pneumatik s hroty, zejména v severských zemích a regionech Severní Ameriky s dlouhými zimními obdobími, dramaticky urychluje leštění kameniva. Kovové nebo keramické hroty zapuštěné v zimních pneumatikách působí jako brusné nástroje na povrchu vozovky, odstraňují materiál z částic kameniva rychlostí mnohonásobně vyšší než běžné pneumatiky. V regionech, kde jsou pneumatiky s hroty povoleny, může být rychlost opotřebení vozovky 10 až 100krát vyšší než v regionech bez nich, což vede k rychlému rozvoji leštěného kameniva.

Environmentální faktory

K leštění kameniva přispívá také působení prostředí. Jemné abrazivní částice (prach, písek a nečistoty) přenášené větrem nebo usazené na povrchu vozovky působí jako leštící prostředky mezi pneumatikou a povrchem. Odvod vody může transportovat abrazivní materiál přes vozovku, zejména v místech, kde se povrchový odtok koncentruje. Chemické působení nemrznoucích kapalin, úniků leteckého paliva a hydraulických kapalin může změkčit asfaltové pojivo, urychlit ztrátu pojiva, které drží kamenivo na místě, a předčasně odhalit čerstvé povrchy kameniva dopravnímu opotřebení.

Klasifikace podle FHWA LTPP

FHWA LTPP Distress Identification Manual (DIM) poskytuje standardní rámec pro klasifikaci leštěného kameniva v průzkumech poruch vozovek. DIM byl vyvinut na podporu programu Long-Term Pavement Performance, dvacetileté studie výkonnosti vozovek v provozu napříč Severní Amerikou. Manuál stanovuje konzistentní terminologii, měřicí protokoly a klasifikační kritéria pro všechny typy poruch vozovek, což umožňuje smysluplné porovnání stavu vozovek na různých místech a v čase.

Klasifikační kategorie

V rámci LTPP DIM je leštěné kamenivo klasifikováno v Kategorii D: Povrchové vady, společně s výkvětem pojiva (typ 11) a rozpadáním (typ 13). Tyto tři poruchy sdílejí charakteristiku, že ovlivňují povrchové vlastnosti vozovky, aniž by nutně narušovaly konstrukční integritu. Kategorie povrchových vad je jednou z pěti hlavních kategorií poruch pro asfaltobetonové vozovky:

Měřicí protokol

Leštěné kamenivo se měří v metrech čtverečních (m²) postižené plochy. Na rozdíl od mnoha jiných typů poruch v LTPP DIM nemá leštěné kamenivo definované stupně závažnosti. Inspektor zaznamenává pouze celkovou plochu povrchu vozovky, kde je stav zřetelně patrný. Absence stupňů závažnosti odráží obtížnost objektivního kvantifikování míry leštění v terénních průzkumech a binární povahu stavu – buď je kamenivo leštěné do takové míry, že ovlivňuje protismykovou odolnost, nebo není.

Měřicí protokol vyžaduje, aby leštěné kamenivo bylo zaznamenáváno pouze na původním povrchu vozovky, nikoli na úsecích, které byly ošetřeny preventivní údržbou překrývající původní povrch. Toto rozlišení je kritické, protože povrchové úpravy mohou dočasně maskovat leštění, zatímco skutečný stav kameniva se nadále zhoršuje.

Srovnání s jinými systémy klasifikace vad

ASTM D6433 Standard Practice for Roads and Parking Lots Pavement Condition Index Surveys (PCI) klasifikuje leštěné kamenivo podobně, měří ho jako plošnou vadu bez stupňů závažnosti. ASTM D5340 Standard Test Method for Airport Pavement Condition Index Surveys rozšiřuje tento přístup na letištní vozovky, opět klasifikuje leštěné kamenivo jako povrchovou vadu s měřením plochy.

V metodice PCI se odečítané hodnoty pro leštěné kamenivo aplikují na základě hustoty (procenta celkové postižené plochy) tohoto stavu. Přestože neexistují stupně závažnosti, rozsah leštění přímo ovlivňuje celkové skóre PCI a doporučenou reakci údržby. Úsek vozovky s více než 25 % povrchu postiženého leštěným kamenivem obvykle obdrží významnou srážku z celkového indexu stavu.

Vztah mezi leštěným kamenivem a protismykovou odolností

Základním bezpečnostním důsledkem leštěného kameniva je snížení protismykové odolnosti vozovky. Porozumění tomuto vztahu vyžaduje zkoumání dvouúrovňového texturního modelu povrchů vozovek: mikrotextury a makrotextury.

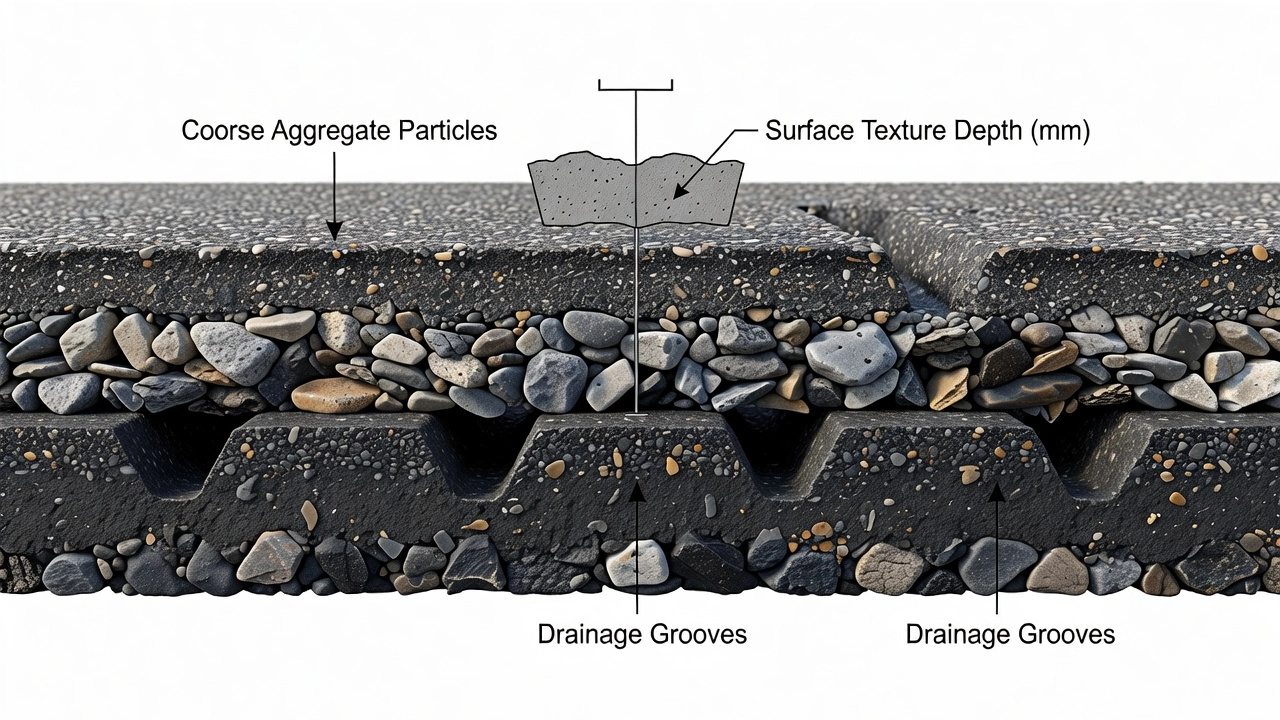

Mikrotextura a její role v tření

Mikrotextura označuje jemnou drsnost jednotlivých částic kameniva na mikroskopické úrovni – texturu, která je spíše cítit než vidět, srovnatelnou s pocitem jemného brusného papíru. Mikrotextura je hlavním přispěvatelem k protismykové odolnosti při nízkých rychlostech (pod 50 km/h u silničních vozidel a při rychlostech dotyku a rozjezdu u letadel). Mikrotextura částic kameniva umožňuje pryži pneumatiky deformovat se kolem mikroskopických nerovností, čímž vzniká tření prostřednictvím hystereze a adheze.

Když se kamenivo leští, mikrotextura se postupně ztrácí. Mikroskopické vrcholky a údolí, které dříve poskytovaly povrchovou drsnost, se zplošťují. Výsledkem je dramatické snížení součinitele tření, zejména na mokrých vozovkách, kde voda působí jako mazivo mezi pneumatikou a hladkým povrchem kameniva.

FAA AC 150/5320-12C definuje mikrotexturu jako “jemnou drsnost tvořenou malými jednotlivými částicemi kameniva na površích vozovek, která není snadno rozeznatelná okem, ale je zřejmá na dotek.” Poradní oběžník dále uvádí: “Dobrá mikrotextura poskytuje určitý stupeň ‘ostrosti’ nezbytný k tomu, aby pneumatika prorazila zbytkový vodní film, který zůstává poté, co odteče hlavní množství vody.”

Makrotextura a odvodnění

Makrotextura je drsnost většího měřítka – viditelná textura povrchu vozovky vytvořená uspořádáním částic kameniva a mezerami mezi nimi. Makrotextura je hlavním přispěvatelem k protismykové odolnosti při vysokých rychlostech tím, že poskytuje cesty pro odtok vody zpod pneumatiky, čímž snižuje riziko aquaplaningu.

Leštěné kamenivo ovlivňuje primárně mikrotexturu, nikoli makrotexturu. Vozovka může zachovávat přiměřenou makrotexturu (viditelnou povrchovou drsnost a odvodňovací kanály) a přitom mít silně leštěné částice kameniva. To je důvod, proč samotná vizuální kontrola není dostatečná pro hodnocení protismykové odolnosti – drsně vypadající vozovka může být stále nebezpečně kluzká, pokud jsou samotné částice kameniva leštěné.

Měření tření a mezinárodní index tření

Mezinárodní index tření (IFI), standardizovaný v ASTM E1960, poskytuje harmonizovaný rámec pro vykazování tření vozovek, který zohledňuje jak mikrotexturu, tak makrotexturu. IFI kombinuje měření tření (typicky z dynamického testeru tření nebo britského kyvadlového testeru) s měřením makrotextury (typicky střední hloubka profilu, MPD) za účelem získání standardizovaného čísla tření při rychlosti 60 km/h, označovaného jako F60.

Model IFI využívá vztah:

[ F(S) = F60 \times e^{(S-60)/S_p} ]

Kde:

• (F(S)) je číslo tření při skluzové rychlosti S
• (F60) je číslo tření při 60 km/h
• (S_p) je rychlostní konstanta odvozená z makrotextury (MPD)

Leštěné kamenivo ovlivňuje složku F60 snížením mikrotextury, zatímco makrotextura (a tedy (S_p)) zůstává relativně nezměněna. Rámec IFI tak umožňuje inženýrům izolovat příspěvek leštění kameniva k celkovému snížení tření.

Měření leštěného kameniva

Existují dvě kategorie měření pro hodnocení leštěného kameniva: terénní měření protismykové odolnosti na vozovkách v provozu a laboratorní měření odolnosti kameniva proti leštění před stavbou.

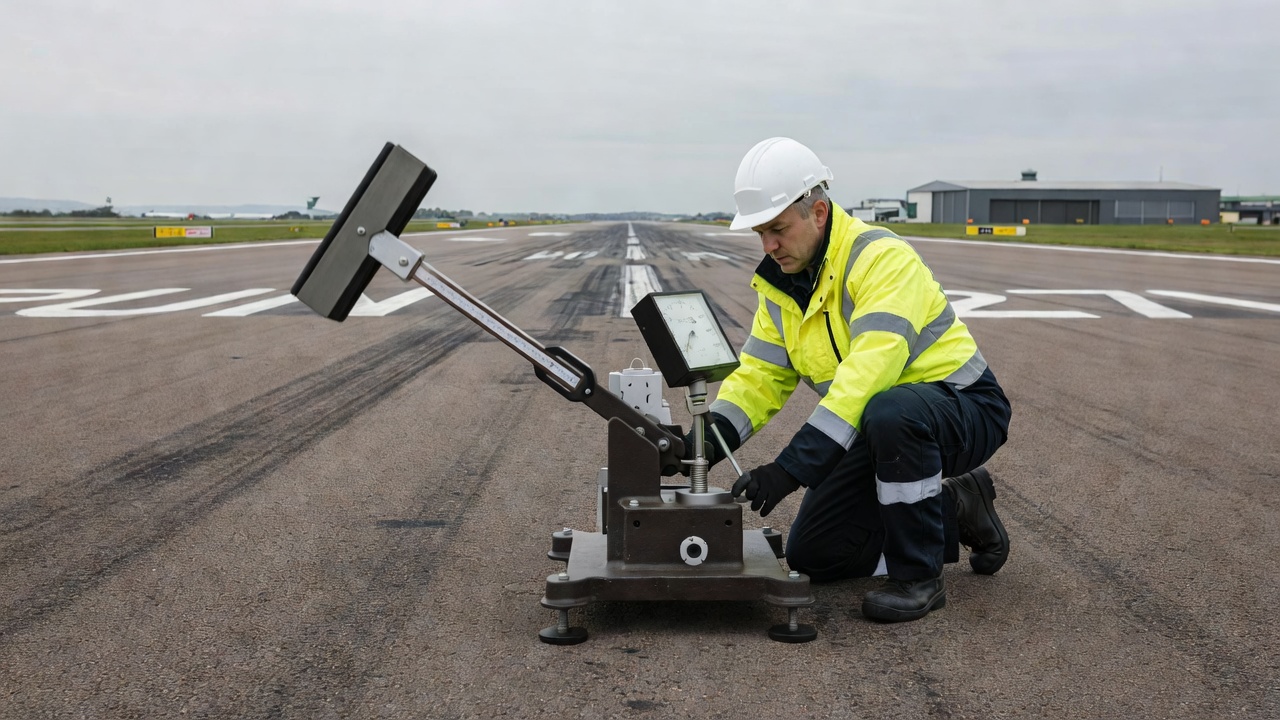

Britský kyvadlový tester (BPT)

Britský kyvadlový tester (BPT), standardizovaný v ASTM E303, je nejpoužívanějším zařízením pro měření mikrotextury a protismykové odolnosti povrchů vozovek v terénu. BPT je dynamický kyvadlový nárazový tester, který měří ztrátu energie při průchodu hrany gumového smýkadla po povrchu vozovky za řízených podmínek.

Postup zkoušky zahrnuje:

1. Urovnání BPT na zkušebním povrchu
2. Uvolnění kyvadla z vodorovné polohy
3. Gumové smýkadlo s pružinou projede 126 mm měřicí dráhu
4. Vzdálenost, kterou kyvadlo urazí po kontaktu, je určena povrchovým třením
5. Výsledky se uvádějí jako British Pendulum Number (BPN)

BPT je obzvláště citlivý na mikrotexturu, a je tedy vhodným terénním zařízením pro hodnocení důsledků leštěného kameniva na tření. Hodnoty BPN pod 45 na silničních vozovkách a pod 55 na letištních drahách obvykle indikují nedostatečnou mikrotexturu vyžadující nápravná opatření. BPT však měří při rychlostech odpovídajících přibližně 10 km/h, což znamená, že nezachycuje rychlostně závislé účinky makrotextury na tření při vysokých rychlostech.

Na měření BPN musí být aplikovány teplotní korekce, protože výsledky zkoušek se mění s teplotou gumového smýkadla. Standardní korekce, založená na British Standard 7976, upravuje naměřené BPN na referenční teplotu 20 °C pomocí stanovených korekčních faktorů.

Dynamický tester tření (DFT)

Dynamický tester tření (DFT), standardizovaný v ASTM E1911, poskytuje komplexnější měření tření v rozsahu skluzových rychlostí. DFT využívá rotující disk vybavený třemi gumovými smýkadly, který je přiváděn do kontaktu s navlhčeným povrchem vozovky. Měří se krouticí moment potřebný k udržení rotace, zatímco disk zpomaluje z vysoké rychlosti až do zastavení, čímž vzniká spojitá křivka tření v závislosti na rychlosti.

DFT je obzvláště užitečný pro hodnocení leštěného kameniva, protože měří tření při více rychlostech, což umožňuje oddělení příspěvků mikrotextury a makrotextury. Hodnota DFT20 (číslo tření při 20 km/h) se používá ve výpočtu IFI jako primární vstup tření, zatímco rychlostně závislá míra poklesu tření poskytuje informace o účinnosti makrotextury.

Výzkum v NASA Wallops Flight Facility prokázal dobrou korelaci mezi měřeními BPN a DFT na površích letištních vozovek, přičemž BPT poskytuje spolehlivou náhradu za tření při nízkých rychlostech tam, kde DFT není k dispozici.

Zkouška hodnoty leštěnosti kameniva (PSV)

Zkouška hodnoty leštěnosti kameniva (PSV), standardizovaná v BS 812 Part 114, je definitivní laboratorní zkouškou pro hodnocení odolnosti kameniva proti leštění. Zkouška se používá při návrhu vozovky k výběru kameniv, která si zachovají přiměřenou protismykovou odolnost za předpokládaných dopravních podmínek.

Postup zkoušky PSV zahrnuje:

1. Přípravu 35–50 reprezentativních úlomků kameniva namontovaných v zakřivených pryskyřičných vzorcích
2. Upnutí 14 vzorků (včetně 2 kontrolních vzorků) po obvodu silničního kola urychleného leštícího stroje
3. První leštící fáze: 3 hodiny s kukuřičným brusivem
4. Druhá leštící fáze: 3 hodiny s brusnou moučkou
5. Měření tření pomocí modifikovaného britského kyvadlového testeru s úzkým smýkadlem a zkrácenou měřicí dráhou
6. Výsledky upravené pomocí hodnot kontrolních vzorků a uváděné jako PSV

Zkouška PSV poskytuje hodnoty typicky v rozmezí od 30 (vysoce náchylný vápenec) do 80+ (vysoce odolný kalcinovaný bauxit). Ve Spojeném království stanovuje Highways Agency minimální hodnoty PSV pro silniční obrusné materiály na základě intenzity dopravy a geometrie místa. Například dálnice s průměrným ročním denním provozem přesahujícím 75 000 vozidel na jízdní pruh vyžaduje kamenivo s PSV nejméně 68.

Britský Transport Research Laboratory (TRL) publikoval rozsáhlé pokyny týkající se vztahu mezi PSV a protismykovou odolností v provozu. Základní vztah je:

[ Protismyková\ odolnost = f(PSV, Doprava, Stáří, Environmentální\ faktory) ]

Kameniva s vyšším PSV si udržují vyšší protismykovou odolnost v provozu po delší dobu, ale rychlost ztráty tření v čase je také ovlivněna intenzitou dopravy, typem pneumatik a působením prostředí.

Metoda pískové stopy pro makrotexturu

Metoda pískové stopy (sand patch method) (ASTM E965) měří hloubku makrotextury vozovky, což doplňuje měření mikrotextury pro komplexní hodnocení tření. Známý objem písku nebo skleněných kuliček je rozprostřen do kruhu na povrchu vozovky a měří se průměr kruhu. Střední hloubka textury (MTD) se vypočítá jako:

[ MTD = \frac{4V}{\pi D^2} ]

Kde:

• (V) je objem materiálu (typicky 25 000 mm³)
• (D) je průměrný průměr kruhové stopy v milimetrech

Zatímco metoda pískové stopy přímo neměří leštění, poskytuje kontext pro interpretaci měření tření. Vozovka s leštěným kamenivem (nízká mikrotextura) i nízkou makrotexturou představuje nejzávažnější bezpečnostní riziko, zejména při vysokých rychlostech.

Leštěné kamenivo na letištních drahách

Letištní dráhy představují jedinečné aspekty pro řízení leštěného kameniva vzhledem k provoznímu rychlostnímu rozsahu letadel, absenci protiblokovacích brzdových systémů u některých typů brzdových systémů letadel ve srovnání s dřívější technologií a regulačnímu rámci upravujícímu povrchové podmínky drah.

Regulační požadavky

FAA Advisory Circular AC 150/5320-12C, Measurement, Construction, and Maintenance of Skid-Resistant Airport Pavement Surfaces, poskytuje komplexní pokyny pro řízení tření vozovek na letištních drahách. AC identifikuje leštění kameniva jako jeden z několika stavů, které mohou vést ke zhoršení tření pod přijatelné úrovně.

AC vyžaduje, aby letiště s provozem proudových letadel prováděla průzkumy tření pomocí kontinuálního zařízení pro měření tření (CFME) v definovaných intervalech na základě ročních odletů:

ICAO Annex 14 a ICAO Doc 9137 Part 2 obdobně vyžadují, aby provozovatelé letišť udržovali povrchy drah s přiměřenými třecími charakteristikami a prováděli měření tření v intervalech nepřesahujících jeden rok pro dráhy používané proudovými letadly.

Klasifikace úrovní tření podle ICAO

Rámec ICAO klasifikuje tření drah do tří úrovní:

Leštěné kamenivo je jednou z nejčastějších příčin poklesu tření pod prahy úrovně 1 a úrovně 2 na vyzrálých vozovkách drah.

Aspekty dotykové zóny

Dotyková zóna dráhy – typicky prvních 500 až 1 000 metrů od prahu – je nejkritičtější oblastí pro řízení leštěného kameniva. Zde pneumatiky letadel poprvé kontaktují vozovku při maximálním vertikálním zatížení a kde začíná brzdění. Kombinace vysokých kontaktních tlaků pneumatik a hromadění usazenin pryže z přistávajících letadel vytváří podmínky, které urychlují leštění kameniva.

Kontaminace pryží dále komplikuje situaci. Jak se usazeniny pryže z pneumatik hromadí na povrchu dráhy, vyplňují dutiny makrotextury a mohou zcela pokrýt částice kameniva. FAA AC 150/5320-12C uvádí: “Silné usazeniny pryže mohou zcela pokrýt povrchovou texturu vozovky, čímž způsobí ztrátu brzdné schopnosti a směrového řízení letadel, když jsou dráhy mokré.” Interakce mezi kontaminací pryží a leštěním kameniva znamená, že obnova tření často vyžaduje jak odstranění pryže, tak obnovu povrchové textury.

Aspekty návrhu letištních vozovek

Pro novou výstavbu drah nebo rozsáhlou rekonstrukci je výběr kameniva odolného vůči leštění kritickým konstrukčním rozhodnutím. FAA AC doporučuje použití kameniv s dobrými mikrotexturními vlastnostmi a přiměřenou odolností vůči leštění. Poradní oběžník uvádí, že kameniva drcená z tvrdých, odolných horninových zdrojů obecně vykazují lepší zachování tření než nedrcený štěrk nebo zaoblená kameniva.

Provzdušněné třecí vrstvy (PFC), také známé jako otevřené třecí vrstvy, jsou doporučovány jak FAA, tak ICAO pro povrchy drah. PFC poskytuje vynikající makrotexturu pro odvod vody, zatímco výběr kameniva zajišťuje potřebnou mikrotexturu pro tření. Studie FAA Technical Center prokázala, že “vysoká úroveň tření byla zachována na PFC překryvných vrstvách po celé délce dráhy.”

Detekce leštěného kameniva pomocí zobrazování a AI

Nedávné pokroky v počítačovém vidění a strojovém učení umožnily automatizovanou detekci leštěného kameniva z povrchových snímků vozovek. Tato technologie nabízí významné výhody oproti manuální inspekci, včetně konzistentní klasifikace, kvantitativní analýzy textury a schopnosti efektivně prozkoumat rozsáhlé plochy vozovek.

Analýza pomocí matice souvýskytu odstínů šedi (GLCM)

Výzkum publikovaný v Scientific Reports (Fakhri et al., 2025) představil rámec pro detekci leštěných asfaltových povrchů vozovek pomocí texturní analýzy obrazu kombinované s interpretovatelným strojovým učením. Studie analyzovala 12 480 snímků vozovek s využitím 24 texturních příznaků odvozených z matice souvýskytu odstínů šedi (GLCM), která zachycuje směrové prostorové vzory povrchové drsnosti.

Mezi příznaky GLCM relevantní pro detekci leštěného kameniva patří:

• Kontrast: Měří lokální variace v intenzitě pixelů – vyšší u drsných (neleštěných) povrchů
• Korelace: Měří lineární závislosti mezi páry pixelů – mění se, jak se povrchová textura homogenizuje
• Energie: Měří texturní uniformitu – zvyšuje se, jak se leštěné povrchy stávají uniformnějšími
• Homogenita: Měří blízkost distribuce prvků v GLCM – vyšší u leštěných povrchů

Studie zjistila, že neuronová síť s zpětným šířením chyby (BPNN) dosáhla 96,1% přesnosti klasifikace pro detekci leštěných povrchů pouze s využitím příznaků GLCM. Tato přesnost je srovnatelná s přístupy hlubokého učení při současně výrazně nižších nárocích na výpočetní zdroje a poskytuje interpretovatelné výsledky.

Přístupy hlubokého učení

Konvoluční neuronové sítě (CNN), zejména architektury ResNet50, dosáhly ve stejné studii 98,7% přesnosti klasifikace. Výzkumníci však poznamenali, že “jejich vysoké výpočetní náklady omezují praktické nasazení” pro rutinní monitorování vozovek. Přístup GLCM-ML byl doporučen jako “interpretovatelný, efektivní a fyzikálně uvědomělý nástroj pro monitorování stavu vozovek.”

Interpretovatelnost SHAP

Studie použila SHapley Additive exPlanations (SHAP) k interpretaci predikcí modelu a poskytnutí fyzikálního vhledu do texturních příznaků, které řídí klasifikaci leštění. SHAP analýza odhalila, že kontrast a homogenita GLCM byly nejvlivnějšími příznaky pro rozlišení leštěných a neleštěných povrchů vozovek, což je v souladu s fyzikálním chápáním, že leštění snižuje variaci povrchové textury a zvyšuje uniformitu.

Integrace se systémy správy vozovek

Automatizovaná detekce leštěného kameniva z povrchových snímků vozovek umožňuje integraci se systémy správy vozovek (PMS) pro plánování údržby na základě skutečného stavu. Kombinací obrazové analýzy textury s měřeními tření (BPN nebo DFT) mohou provozovatelé letišť identifikovat oblasti s leštěným kamenivem, kvantifikovat jejich rozsah a prioritizovat nápravná opatření na základě bezpečnostního rizika.

TarmacView aplikuje tyto techniky počítačového vidění a AI k detekci leštěného kameniva z povrchových snímků drah pořízených během rutinních prohlídek vozovek, čímž poskytuje provozovatelům letišť datově podložené poznatky pro řízení tření.

Náprava leštěného kameniva

Když se leštěné kamenivo rozvine do té míry, že protismyková odolnost vozovky klesne pod přijatelné úrovně, je k dispozici několik možností nápravy. Volba nápravy závisí na rozsahu leštění, typu vozovky, dopravních podmínkách a rozpočtových omezeních.

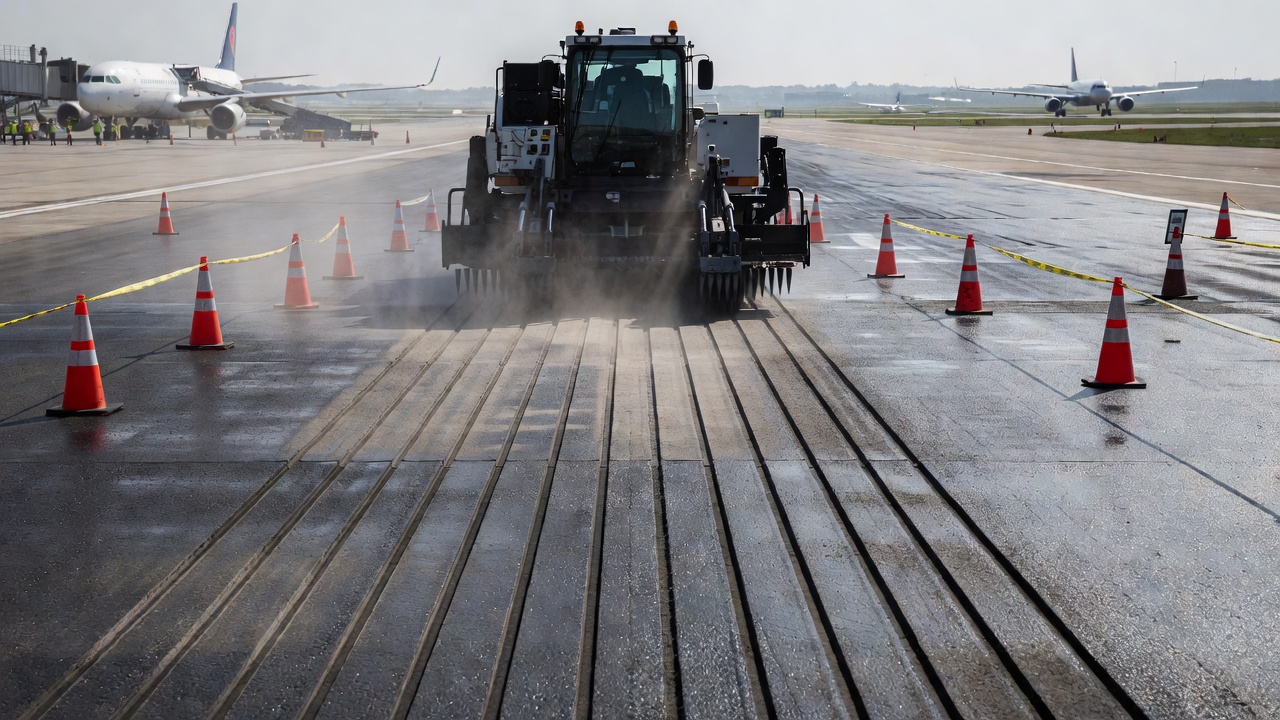

Drážkování drah

Drážkování drah je nejběžnější nápravou leštěného kameniva na letištních drahách. FAA AC 150/5320-12C specifikuje povinné normy pro drážkování drah, včetně rozměrů drážek o šířce 6 mm (±1,5 mm), hloubce 6 mm (±1,5 mm) a rozteči 38 mm od středu ke středu. Drážky jsou řezány příčně přes dráhu (kolmo ke směru dopravy), aby poskytly odvodňovací cesty pro odtok vody zpod pneumatik letadel.

Je důležité poznamenat, že drážkování primárně zlepšuje makrotexturu a odvodnění. Neobnovuje mikrotexturu leštěných částic kameniva. Drážkování je proto nejúčinnější na vozovkách, kde je leštění mírné a kde zůstává přiměřená mikrotextura. Na silně leštěných vozovkách, kde jsou částice kameniva zcela hladké, nemusí samotné drážkování obnovit tření na přijatelné úrovně.

Povrchové úpravy

Několik možností povrchových úprav může obnovit tření na leštěných vozovkách:

Nátěrové vrstvy (chip seals) zahrnují aplikaci vrstvy asfaltového pojiva následovanou zapuštěním vrstvy úlomků kameniva s vysokým PSV. Úlomky poskytují nové povrchy kameniva s čerstvou mikrotexturou. Nátěrové vrstvy jsou nákladově efektivní pro velké plochy, ale nemusí být vhodné pro vysokorychlostní provoz na drahách kvůli možnému odletování úlomků.

Suspenzní nátěry (slurry seals) a mikropovrchové úpravy (microsurfacing) jsou tenké povrchové úpravy aplikující směs asfaltové emulze, minerálního kameniva a přísad. Tyto úpravy poskytují novou obrusnou vrstvu s řízenou zrnitostí kameniva pro tření. Mikropovrchové úpravy lze aplikovat v tloušťkách 6–15 mm a mohou obnovit protismykovou odolnost na leštěných vozovkách.

Provzdušněné třecí vrstvy (PFC) jsou preferovanou úpravou pro dráhy, poskytující jak makrotexturu (prostřednictvím otevřené skladby směsi), tak mikrotexturu (prostřednictvím výběru kameniva). PFC překryvné vrstvy mají typicky tloušťku 25–50 mm a jsou navrženy tak, aby voda mohla odtékat skrze konstrukci vozovky, čímž se snižuje riziko aquaplaningu.

Vysoce třecí povrchová úprava (HFST) využívá kalcinovaný bauxit spojený s existujícím povrchem vozovky pomocí pryskyřice nebo polymerem modifikovaného pojiva. HFST může dosáhnout hodnot PSV přesahujících 75 a používá se na kritických místech, jako jsou prahy drah, vysokorychlostní výjezdové pojezdové dráhy a oblasti, kde geometrická omezení limitují brzdnou dráhu.

Diamantové broušení a frézování

U cementobetonových vozovek může diamantové broušení obnovit povrchovou texturu odstraněním tenké vrstvy povrchu (typicky 3–6 mm) za účelem odhalení čerstvého kameniva. Proces broušení vytváří texturovaný povrch s podélnými drážkami, které obnovují jak mikrotexturu, tak makrotexturu.

U asfaltových vozovek může frézování za studena odstranit leštěnou povrchovou vrstvu do hloubky 25–50 mm. Frézovaný povrch poskytuje makrotexturu z vzoru řezného nástroje, ale exponované kamenivo může být stále leštěné, pokud hloubka frézování nedosáhne neleštěného materiálu. Frézování je obvykle následováno překryvnou vrstvou.

Celoplošná překryvná vrstva nebo rekonstrukce

Pokud je leštění rozsáhlé a konstrukce vozovky vyžaduje zesílení, může být nutná celoplošná překryvná vrstva nebo rekonstrukce. U překryvných vrstev drah FAA vyžaduje, aby materiál překryvné vrstvy splňoval specifikované požadavky na tření, včetně PSV kameniva, texturování a počátečních hodnot tření. Rekonstrukce poskytuje příležitost vybrat kamenivo odolné vůči leštění a navrhnout vozovku pro optimální třecí výkon po celou dobu její životnosti.

Prevence prostřednictvím výběru kameniva

Nejúčinnější strategií pro řízení leštěného kameniva je prevence prostřednictvím pečlivého výběru kameniva při počáteční výstavbě nebo návrhu překryvné vrstvy. Mezi klíčové aspekty patří:

FAA AC 150/5320-12C a ICAO Doc 9137 poskytují podrobné pokyny pro výběr kameniva pro protismykově odolné povrchy letištních vozovek. Základním principem je, že třecí vlastnosti by měly být do vozovky navrženy během výstavby, nikoli obnovovány údržbou až po vzniku leštění.

Závěr

Leštěné kamenivo je povrchová vada vozovky, která vzniká postupným opotřebením exponovaných částic kameniva dopravním zatížením, což vede ke ztrátě mikrotextury a snížení protismykové odolnosti. Tento stav je klasifikován jako povrchová vada v manuálu FHWA LTPP Distress Identification Manual, měří se podle postižené plochy bez definovaných stupňů závažnosti. Jeho dopad na bezpečnost tření na drahách je významný, zejména za mokrých podmínek, kde kombinace hladkých povrchů kameniva a vodního maziva může dramaticky snížit brzdnou schopnost a zvýšit riziko aquaplaningu.

Detekce leštěného kameniva se vyvinula od manuální vizuálně-hmatové inspekce ke kvantitativnímu měření tření pomocí britského kyvadlového testeru a dynamického testeru tření a v poslední době k automatizované obrazové analýze s využitím strojového učení a extrakce texturních příznaků. Tyto pokročilé techniky umožňují konzistentní, objektivní hodnocení rozsahu leštění a podporují datově podložená rozhodnutí při správě vozovek.

Možnosti nápravy sahají od drážkování a povrchových úprav až po celoplošnou výměnu překryvnou vrstvou, přičemž optimální přístup závisí na závažnosti a rozsahu leštění, typu vozovky a provozních požadavcích. Prevence prostřednictvím pečlivého výběru kameniva během návrhu a výstavby zůstává nejnákladověji efektivní strategií pro řízení leštěného kameniva po celý životní cyklus vozovky.

Pro provozovatele letišť jsou pravidelné průzkumy tření, proaktivní odstraňování pryže a včasné povrchové úpravy nezbytné pro udržení bezpečných povrchů drah při progresivním leštění kameniva. Integrace analýzy textury s využitím AI s tradičním měřením tření poskytuje komplexní přístup k řízení tohoto kritického stavu vozovky.
