Co je výsyp v betonové vozovce?

Výsyp (také nazývaný výsyp kameniva, povrchový výsyp, výsyp rohovce nebo pop-out) je malá, typicky kuželovitá prohlubeň vytvořená na povrchu vozovky z portlandského cementového betonu (PCC), když zrno kameniva nebo cizí nečistota v blízkosti povrchu expanduje v důsledku absorpce vlhkosti, působení mrazu a tání nebo chemické reakce a je násilně vypuzena z povrchu vozovky. Výsypy jsou klasifikovány podle ASTM D5340 (Standardní zkušební metoda pro průzkumy indexu stavu letištních vozovek) jako porušení typu rozpadu — jedna ze tří hlavních kategorií porušení PCC vozovek vedle trhlin a deformací.

FAA Advisory Circular 150/5380-6B (Směrnice a postupy pro údržbu letištních vozovek) definuje výsyp jako “malý kousek vozovky, který se uvolní z betonového povrchu.” Příručka FAA PASER pro betonové letištní vozovky (AC 150/5320-17A Příloha B) popisuje výsypy přesněji: “Jednotlivá zrna hrubého kameniva mohou vypadnout z povrchu. To je často způsobeno rohovcem nebo jinými savými kamenivy, která degradují při podmínkách zmrazování a rozmrazování.”

Výsypy mají typicky průměr 25 až 50 mm (1 až 2 palce) a hloubku 10 až 25 mm (3/8 až 1 palce). Prohlubeň má charakteristicky kuželovitý tvar s vrcholem kužele směřujícím dolů do vozovky, což odráží dráhu šíření lomu, která sleduje nejslabší rovinu vyzařující z expandující částice. Rozlámané zbytky nesoudržného zrna kameniva jsou typicky viditelné uvnitř kráteru. Kuželovitá lomová plocha odlišuje výsypy od jiných povrchových prohlubní, jako jsou vylamování, která mají nepravidelnější geometrii.

Technický přehled FHWA HIF-15-013 (Poruchy související s materiály: Kameniva) uvádí, že výsypy jsou specificky spojeny se zrny rohovce s nízkou hustotou, která jsou omezena normou ASTM C 33 (Standardní specifikace pro betonová kameniva) kvůli jejich sklonu způsobovat výsypy na povrchu desek na terénu. Zatímco jediný izolovaný výsyp je typicky kosmetický a neovlivňuje použitelnost vozovky, četné výsypy soustředěné v oblastech pojížděných kol mohou zdrsnit povrch, snížit charakteristiky tření a vytvářet cizí předměty (FOD), které představují riziko nasátí a poškození pneumatik pro letadla provozovaná na letištních vozovkách.

Vzhled a identifikace

Vizuální identifikace výsypů během průzkumů stavu vozovky se řídí specifickými kritérii stanovenými normou ASTM D5340 a systémem FAA PASER. Vyškolený inspektor vozovek identifikuje výsypy podle následujících charakteristických znaků:

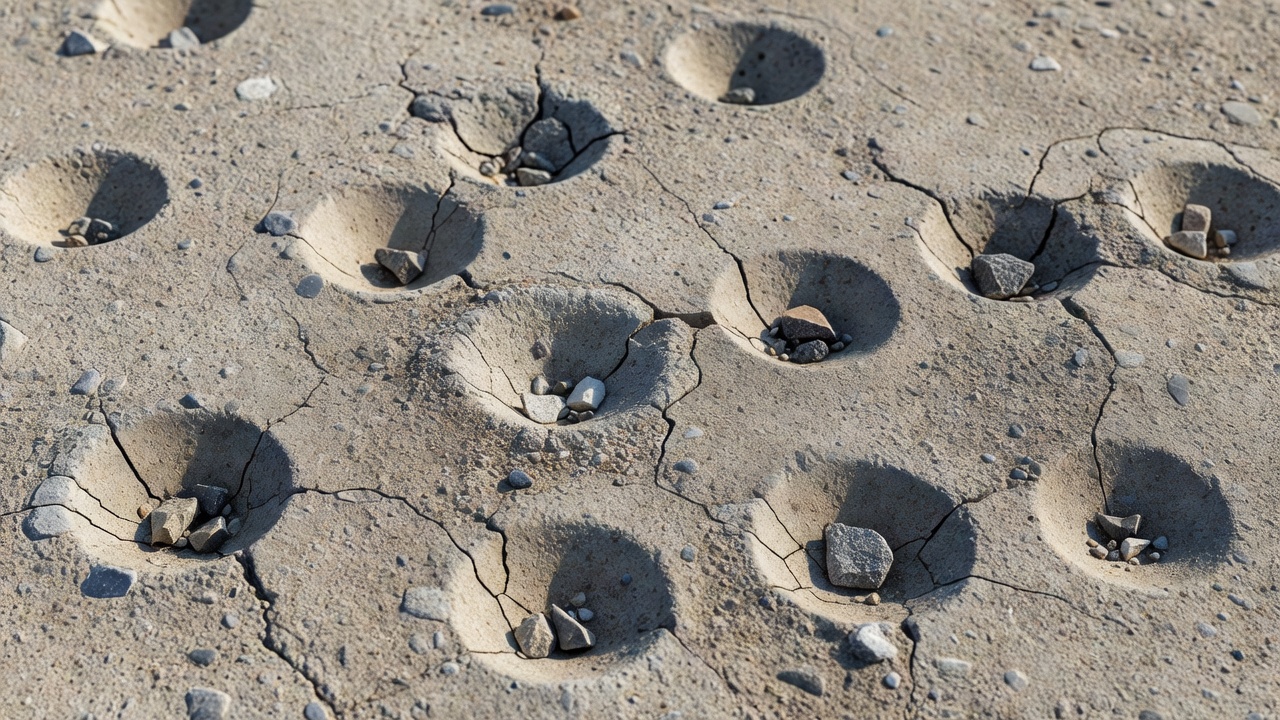

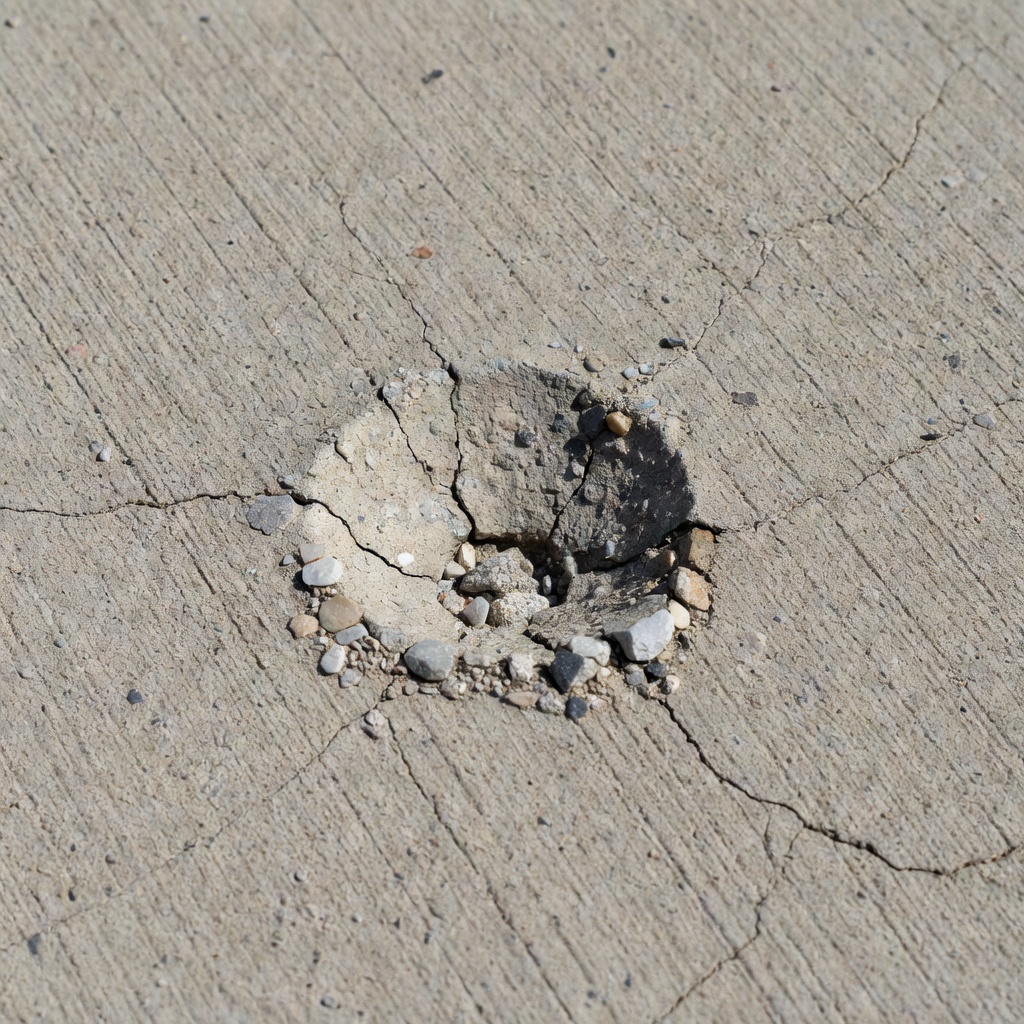

Fyzický vzhled. Výsyp se jeví jako malý, zhruba kruhový nebo oválný kráter na povrchu vozovky. Stěny kráteru se svažují dovnitř ke středovému nízkému bodu a vytvářejí kuželovitý tvar. Vnitřní povrch kráteru vykazuje rozlámaný materiál kameniva — typicky světlejší barvy než okolní betonová matrice — představující rozbité zbytky původního zrna kameniva. Okraj kráteru je obecně ostrý a dobře definovaný, i když může vykazovat menší vylamování na okraji, pokud k výsypu došlo před delší dobou a byl vystaven abrazi dopravou.

Velikostní rozsah. Příručka FAA PASER uvádí, že výsypy mají typicky průměr 25 až 50 mm, ačkoli některé se mohou pohybovat od pouhých 10 mm (z výsypů jemného kameniva) až do 100 mm (z velmi velkých zrn hrubého kameniva nebo shluků reaktivního materiálu). Hloubka je obecně úměrná průměru a pohybuje se přibližně od jedné třetiny do jedné poloviny průměru kráteru.

Distribuční vzor. Výsypy se mohou vyskytovat ve třech odlišných distribučních vzorcích:

Přidružené poruchové znaky. V některých případech mohou být výsypy doprovázeny tmavým zabarvením kolem kráteru, zejména pokud je výsyp způsoben alkalicko-křemičitou reakcí (ASR), kde z rozlámaného kameniva vytéká reakční gel. Kolem výsypů v betonu postiženém ASR se může vyvinout jemná síť trhlinek (mapovité praskání). Pokud výsypy vyplývají z poškození kameniva mrazem a táním, může okolní beton v pokročilejších případech vykazovat známky D-trhlinek ve spárách a trhlinách.

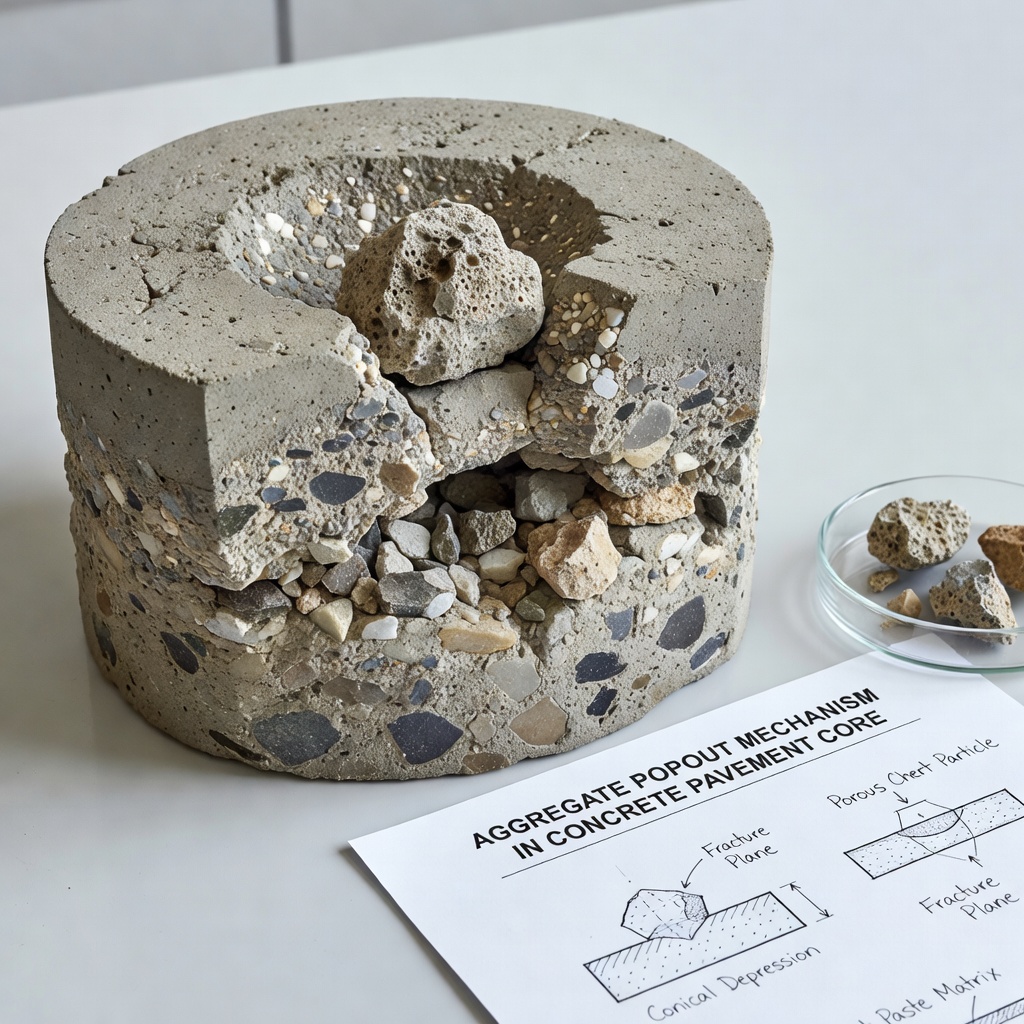

Potvrzení jádrovým vývrtem. Definitivní identifikace výsypů a určení kauzálního mechanismu často vyžaduje odebrání betonového jádrového vývrtu reprezentativním výsypem. Laboratorní zkoumání vývrtu (podle ASTM C 856, Standardní postup pro petrografické zkoumání ztvrdlého betonu) odhalí:

• Zbytky nesoudržného zrna kameniva stále částečně zapuštěné v betonové matrici pod dnem kráteru
• Lomový vzor skrz kamenivo a okolní cementovou pastu
• Důkazy poruchového mechanismu (poškození mrazem a táním, gel ASR, bobtnání jílu atd.)
• Hloubku znehodnocení pod dnem kráteru
• Stav zrn kameniva ve větších hloubkách v desce

Příručka pro hodnocení porušení betonových vozovek a řešení (Iowa State University, 2019) doporučuje hodnocení závažnosti výsypů na třech úrovních: Nízká (izolované výsypy, méně než 5 na metr čtvereční), Střední (časté výsypy, 5 až 15 na metr čtvereční, hloubka kráteru menší než 15 mm) a Vysoká (četné výsypy přesahující 15 na metr čtvereční, hloubka kráteru větší než 15 mm nebo pozorovaná tvorba úlomků).

Příčiny výsypů

Výsypy jsou způsobeny expanzí zrn kameniva nebo nečistot v blízkosti povrchu, která jsou nesoudržná, porézní nebo chemicky reaktivní v betonové matrici. Expanze vytváří tahová napětí v cementové pastě obklopující částici, která nakonec překročí pevnost betonu v tahu, což způsobí lom a vypuzení částice. Příčinné materiály a mechanismy jsou rozmanité.

Porézní rohovec

Rohovec je křemičitá sedimentární hornina složená z mikrokrystalického nebo kryptokrystalického křemene, často se vyskytující jako noduly nebo čočky v ložiscích vápence. Některé odrůdy rohovce jsou vysoce porézní a savé, s hodnotami absorpce přesahujícími 5 procent hmotnosti — což je výrazně nad 1 až 2 procenty absorpce typickými pro zdravá betonová kameniva. Zpráva 12 National Cooperative Highway Research Program (NCHRP) (Identifikace kameniv způsobujících špatný výkon betonu při zmrazování) zdokumentovala, že částice rohovce s vysokou porozitou patří mezi nejškodlivější složky kameniva v betonu vystaveném podmínkám zmrazování a rozmrazování.

Mechanismus, kterým rohovec způsobuje výsypy, zahrnuje progresivní absorpci vlhkosti. Když se porézní částice rohovce nachází do 25 mm od povrchu vozovky, je vystavena cyklickému vlhčení a vysoušení deštěm, táním sněhu, kondenzací a povrchovým odtokem. Během vlhkých období částice rohovce absorbuje vodu do své pórové struktury kapilárním působením. Když teploty klesnou pod bod mrazu, absorbovaná voda expanduje přibližně o 9 procent objemu, jak přechází v led. Expanzní tlak v omezené pórové struktuře částice rohovce generuje tahová napětí, která vyzařují ven do okolní matrice cementové pasty.

Výzkumný program zmrazování a rozmrazování University of Kentucky zjistil, že částice rohovce s velikostí pórů ve středním rozmezí (0,04 až 0,20 μm) jsou nejméně trvanlivé, protože povrchové napětí mezi vodou a stěnami pórů omezuje pohyb vody z kameniva během zamrzání, což brání uvolnění hydraulického tlaku. Kritický stupeň nasycení pro výsypy vyvolané rohovcem — práh obsahu vlhkosti, nad nímž zmrazení způsobuje lom částice — je typicky přibližně 80 až 85 procent celkového objemu pórů částice.

ASTM C 33 omezuje povolený obsah rohovce s nízkou hustotou (částice s měrnou hmotností nižší než 2,40) v betonových kamenivech na maximálně 3 procenta hmotnosti pro beton vystavený povětrnostním vlivům (Tabulka 4). Některé státní dopravní úřady uplatňují ještě přísnější limity. Iowa Department of Transportation například omezuje rohovec s nízkou hustotou na maximálně 1,5 procenta v hrubém kamenivu pro betonové vozovky kvůli zdokumentovanému vztahu mezi obsahem rohovce a frekvencí výsypů pozorovanému na silniční síti Iowy.

Jílovité hrudky a drobivé částice

Jílovité hrudky a drobivé částice jsou materiály nečistot v betonových kamenivech, které se skládají z jílových minerálů (kaolinit, illit, montmorillonit nebo smíšené vrstevnaté jíly) nebo slabě cementovaných sedimentárních materiálů. Tyto částice jsou obzvláště problematické, protože jílové minerály významně expandují při navlhčení — montmorillonitové jíly mohou při absorpci vlhkosti podstoupit objemové nárůsty o 100 až 300 procent — a smršťují se při vysychání. Toto cyklické rozpínání a smršťování v blízkosti betonového povrchu generuje vnitřní napětí, která lámou okolní pastu a vypuzují částici.

ASTM C 33 omezuje jílovité hrudky a drobivé částice v hrubém kamenivu na maximálně 3 procenta hmotnosti pro beton vystavený povětrnostním vlivům. Pro jemné kamenivo je limit 3 procenta. Technický přehled FHWA HIF-15-013 uvádí: “Jílovité hrudky a drobivé částice jsou kontrolovány, protože nadměrná množství významně zvýší potřebu vody ve směsi v důsledku jejich vysokého specifického povrchu a zhorší expanzi v přítomnosti vody. Mohou také snižovat pevnost v ohybu.”

Detekce jílovitých hrudek ve výrobě kameniva vyžaduje pečlivou vizuální kontrolu v lomu nebo zpracovatelském závodě. Některé jílovité hrudky je obtížné odlišit od zdravých zrn kameniva, dokud nejsou navlhčeny a nezačnou měknout nebo se rozpadat. Zkušební metoda ASTM C 142 (Standardní zkušební metoda pro jílovité hrudky a drobivé částice v kamenivech) zahrnuje ponoření vzorku kameniva do vody na 24 hodin a následné mechanické míchání k rozbití měkkých částic, které jsou poté promyty přes sadu sít k kvantifikaci obsahu jílovitých hrudek.

Částečky vápna a nesoudržný vápenec

Nesoudržné částice vápence — zejména ty obsahující významné podíly dolomitu (uhličitan vápenato-hořečnatý) — mohou způsobovat výsypy prostřednictvím dvou odlišných mechanismů.

První mechanismus zahrnuje hydrataci částic volného vápna (oxid vápenatý, CaO) přítomných jako nečistoty v některých drcených vápencoch. Částice volného vápna, když jsou vystaveny vlhkosti v betonu nebo z environmentálních zdrojů, hydratují za vzniku hydroxidu vápenatého [Ca(OH)₂], což je reakce doprovázená objemovým nárůstem přibližně 30 až 40 procent. Expanzní síla generovaná touto hydratační reakcí v omezené částici v blízkosti povrchu způsobuje lámání nadložního betonu v tahu a vytváří charakteristický kuželovitý výsyp.

Druhý mechanismus zahrnuje dolomitická vápencová kameniva, která podléhají dedolomitizační reakci — alkalicko-uhličitanové reakci podobné koncepčně alkalicko-křemičité reakci, ale zahrnující dolomit místo oxidu křemičitého. Reakce produkuje brucit [Mg(OH)₂] a kalcit [CaCO₃] s doprovodnou expanzí, která může způsobit výsypy na povrchu. Tento mechanismus je méně častý než výsypy způsobené rohovcem, ale byl zdokumentován u vozovek postavených s určitými zdroji vápence ve středozápadních Spojených státech a v Ontariu v Kanadě.

Poškození kameniva mrazem a táním

Poškození betonových kameniv mrazem a táním je nejrozšířenější příčinou výsypů na vozovkách v oblastech s chladným klimatem. Základní mechanismus zahrnuje absorpci vody do pórové struktury zrna kameniva, následovanou zamrznutím této vody, když teploty klesnou pod 0 °C. Faktory určující náchylnost k výsypům mrazem a táním jsou dobře stanoveny:

Iowský test pórového indexu byl vyvinut specificky pro vztah mezi mrazuvzdorností a relativní velikostí a množstvím kapilárních pórů v zrnech kameniva. Test měří objem vody vtlačené do vzorku pod vysokým tlakem po dobu 15 minut. Kameniva s vysokými hodnotami iowského pórového indexu (více než 80 ml na 1000 g vzorku) jsou považována za náchylná k poškození mrazem a táním a vzniku výsypů.

Výzkum ScienceDirect o mrazuvzdornosti betonových kameniv shrnuje: “Zmrazování a rozmrazování betonu může způsobit praskání rovnoběžné s exponovaným povrchem, povrchové ‘výsypy’, ’trhlinky z mrazové odolnosti’ (neboli ‘D-trhlinky’), povrchové odlupování a obecný rozpad.” Vztah mezi třemi typy poškození mrazem a táním — výsypy, D-trhlinkami a odlupováním — je vztahem měřítka a umístění v konstrukci vozovky. Výsypy postihují zrna kameniva v blízkosti povrchu, D-trhlinky postihují zrna kameniva v celé hloubce desky (zejména ve spodní části) a odlupování postihuje matrici cementové pasty, nikoli kamenivo.

Další přispívající materiály

Částice uhlí a lignitu přítomné v betonových kamenivech mohou způsobit výsypy, když absorbují vodu a bobtnají. ASTM C 33 omezuje obsah uhlí a lignitu v jemném kamenivu na maximálně 1,0 procenta hmotnosti pro betonové povrchové úpravy. Technický přehled FHWA uvádí, že “uhlí a lignit jsou nežádoucí kvůli svému vlivu na potřebu vody a riziku výsypů a zabarvení.”

Částice pyritu (sirníku železa) v kamenivech mohou oxidovat v přítomnosti vlhkosti a kyslíku za vzniku kyseliny sírové a hydroxidu železa, což je reakce doprovázená významným objemovým nárůstem (až 200 procent v extrémních případech). Expanze způsobuje lokalizované lámání okolního betonu a vypuzení částice. Výsypy způsobené pyritem jsou relativně vzácné, ale byly zdokumentovány u vozovek používajících kameniva z určitých geologických formací v oblastí Appalačského pohoří.

Organické nečistoty, jako jsou úlomky dřeva, kořeny nebo rostlinný materiál, se mohou v betonu rozkládat, zanechávat dutiny, které oslabují povrchovou zónu, a usnadňovat ztrátu kameniva. Tyto nečistoty jsou kontrolovány limity ASTM C 33 na organické nečistoty v jemném kamenivu (kolorimetrická zkouška ASTM C 40).

Mechanismus výsypu

Fyzikální mechanismus, kterým vzniká výsyp, zahrnuje sled jednotlivých událostí, k nimž dochází v čase, jak příčinná částice expanduje a okolní betonová matrice odolává expanzním silám.

Fáze 1 — Vnikání vlhkosti. Nesoudržné zrno kameniva, nacházející se přibližně do 25 mm od povrchu vozovky, absorbuje vlhkost ze srážek, kondenzace nebo kapilárního vzlínání z podloží. Porézní kameniva s propojenými sítěmi pórů absorbují vlhkost rychleji a do vyššího stupně nasycení než hustá, dobře cementovaná kameniva. Rychlost vnikání vlhkosti závisí na propustnosti nadložní cementové pasty — hustý, dobře ošetřený betonový povrch s nízkou propustností zpomaluje migraci vlhkosti ke kamenivu, zatímco porézní, špatně ošetřený povrch ji urychluje.

Fáze 2 — Nástup expanze. Když obsah vlhkosti zrna kameniva dosáhne kritického prahu — přibližně 80 až 85 procent nasycení u mechanismů zmrazování a rozmrazování, nebo při prvním navlhčení u mechanismů bobtnání jílu — částice začíná expandovat. U výsypů mrazem a táním je expanze spuštěna, když teplota klesne pod 0 °C a absorbovaná voda zamrzne. U výsypů souvisejících s jílem začíná expanze okamžitě po absorpci vlhkosti a pokračuje, jak struktura jílového minerálu adsorbuje molekuly vody mezi svými mřížkovými vrstvami.

Fáze 3 — Generování napětí. Expandující zrno kameniva je omezeno okolní matricí cementové pasty. Expanze generuje radiální tahová napětí v pastě obklopující částici. Velikost tahového napětí je určena vztahem:

σₜ = P × (r / r₀)

kde σₜ je radiální tahové napětí ve vzdálenosti r od středu částice, P je expanzní tlak generovaný částicí a r₀ je poloměr částice. Maximální tahové napětí vzniká na rozhraní mezi částicí a cementovou pastou, bezprostředně vedle povrchu částice.

U výsypů mrazem a táním je expanzní tlak generovaný tvorbou ledu určen objemem vody, která zamrzne, a stupněm omezení. V plně nasyceném pórovém systému generuje 9procentní objemová expanze vody při zamrzání tlaky 10 až 30 MPa (1 500 až 4 500 psi) v omezené pórové struktuře — tlaky výrazně převyšující pevnost betonu v tahu (typicky 2 až 5 MPa nebo 300 až 700 psi).

Fáze 4 — Iniciace lomu. Když radiální tahové napětí překročí pevnost cementové pasty v tahu, vzniká lom na rozhraní kameniva a pasty v místě maximální koncentrace napětí. Tento lom se typicky vyskytuje na straně částice nejblíže k povrchu vozovky, kde tloušťka krytí (síla cementové pasty nad částicí) je minimální a poskytuje nejmenší odpor proti šíření směrem nahoru.

Fáze 5 — Šíření lomu. Počáteční lom se šíří směrem nahoru k povrchu vozovky po kuželovité lomové ploše — geometrii, která vyplývá z kombinace distribuce tahového napětí a cesty nejmenšího odporu skrz nejtenčí průřez nadložního materiálu. Kuželovitý tvar odráží základní mechaniku křehkého lomu při omezené expanzi: lom se šíří pod úhlem přibližně 45 stupňů od svislé osy a vytváří charakteristickou morfologii kužele.

Fáze 6 — Vypuzení. Když lom dosáhne povrchu vozovky, nadložní zátka betonového materiálu — sestávající z rozlámaných úlomků zrna kameniva a krycí cementové pasty — je násilně vyhozena z povrchu a zanechává kuželovitý kráter. Vyhozený materiál může zůstat částečně připojen na obvodu kráteru nebo může být zcela uvolněn a odstraněn dopravou, větrem nebo působením vody.

Fáze 7 — Stav po výsypu. Po vypuzení tvoří dno kráteru zbývající spodní část rozlámaného zrna kameniva stále zapuštěná v betonové matrici pod ním. Tento zbytkový materiál může dále degradovat pokračujícím vystavením vlhkosti a mrazu, což potenciálně vede k rozšiřování kráteru během následujících cyklů zmrazování a rozmrazování. U výsypů postižených ASR může exponovaný povrch kameniva dále reagovat s alkalickými hydroxidy z okolní pasty a vytvářet další gel, který vytéká do kráteru.

Celý mechanismus — od počátečního vnikání vlhkosti po konečné vypuzení — může proběhnout během jediného cyklu zmrazování a rozmrazování u nejnáchylnějších kameniv (např. vysoce porézní částice rohovce při kritickém nasycení), nebo se může vyvíjet během více sezónních cyklů u méně náchylných materiálů.

Výsyp vs odlupování

Rozlišení mezi výsypy a odlupováním je kritické pro přesné posouzení stavu vozovky a vhodnou reakci údržby. Zatímco obojí je klasifikováno jako povrchový rozpad u PCC vozovek, mají zásadně odlišné mechanismy, vzhled, příčiny a důsledky.

Výsypy jsou lokalizované, bodové vady způsobené expanzí a vypuzením jednotlivých zrn kameniva nebo nečistot. Vada je charakterizována kuželovitým kráterem s viditelnými rozlámanými zbytky kameniva na dně. Okolní betonový povrch mezi výsypy zůstává zdravý a neporušený. Výsypy indikují problém s kvalitou kameniva — přítomnost nesoudržných, porézních nebo chemicky reaktivních částic v betonové směsi — ale nemusí nutně indikovat problém s matricí cementové pasty nebo celkovou kvalitou betonu.

Odlupování je naproti tomu rozsáhlé povrchové zhoršení charakterizované postupnou ztrátou povrchové maltové vrstvy na velké ploše. Příručka FAA PASER popisuje odlupování jako “povrchové zhoršení, které způsobuje ztrátu jemného kameniva a malty. Rozsáhlejší odlupování může vést ke ztrátě hrubého kameniva.” Odlupování vytváří obecné zdrsnění a důlkování povrchu s obnaženými zrny kameniva, která jsou zdravá a neporušená — nedošlo k jejich lomu nebo expanzi, ale maltová matrice, která je držela, degradovala a uvolnila je.

Příručka pro hodnocení porušení betonových vozovek a řešení (Iowa State University, 2019) poskytuje jasný návod pro rozlišení: “Výsypy se od povrchového odlupování odlišují přítomností kuželovitého lomu skrz zrno kameniva. Povrchy s odlupováním vykazují zrna kameniva, která jsou neporušená a obnažená ztrátou okolní malty, nikoli rozlámaná vnitřní expanzí.”

Technická reference CMC Concrete o povrchových vadách dále rozlišuje tři související, ale odlišné povrchové stavy: odlupování (ztráta původního dokončeného povrchu způsobující obnažení podkladové malty a kameniva), oddělení malty (ztráta tenké povrchové maltové vrstvy nad zrny kameniva v blízkosti povrchu, která zůstávají zdravá) a výsyp kameniva (samotné nesoudržné kamenivo se láme a je vypuzeno). Při oddělení malty jsou obnažená zrna kameniva zdravá — došlo pouze ke ztrátě nadložní malty. Při výsypech je samotné kamenivo nesoudržné, expandovalo a rozlomilo se.

Toto rozlišení má přímé důsledky pro rozhodnutí o správě vozovky. Vozovka s roztroušenými výsypy, ale jinak zdravým betonem, obvykle nevyžaduje žádnou nápravnou akci kromě monitorování. Vozovka s aktivním odlupováním vyžaduje vyšetření příčiny (nedostatek provzdušnění, poškození rozmrazovacími solemi, problémy s dokončováním) a pravděpodobně zásah, aby se zabránilo progresi do závažnějšího zhoršení.

Účinky na povrch

Zatímco izolované výsypy jsou obecně kosmetické a významně neovlivňují výkon vozovky, rozsáhlý rozvoj výsypů na povrchu vozovky může mít měřitelné účinky na charakteristiky povrchu a provozní bezpečnost.

Vliv na tření povrchu

Vztah mezi výsypy a třením povrchu (protismyková odolnost) je komplexní a závisí na hustotě, distribuci a morfologii kráterů výsypů. V malém počtu nemusí mít výsypy měřitelný vliv na tření. Ve větším počtu mohou být účinky buď příznivé, nebo škodlivé v závislosti na kontextu.

Pozitivní účinek: Krátery výsypů vytvářejí mikrotexturu a makrotexturu na povrchu vozovky obnažením rozlámaných povrchů kameniva (které mají vyšší mikrotexturu než vyleštěné opotřebované povrchy) a vytvořením malých prohlubní, které přispívají k makrotextuře. Výzkum tření betonových vozovek ukázal, že povrchy s řízenými texturními prvky v rozsahu hloubky 0,5 až 5 mm mohou poskytovat zlepšené charakteristiky tření ve srovnání s hladkými nebo leštěnými povrchy. Malé krátery vytvářejí další hranové diskontinuity, které pomáhají narušovat vodní film za mokra, což potenciálně snižuje riziko aquaplaningu při provozních rychlostech letadel.

Negativní účinek: V extrémních případech, kdy jsou výsypy tak četné, že povrch je důlkovitý nebo voštinovitý, může ztráta plochy povrchu v kontaktu s pneumatikami vozidel snížit efektivní tření. Příručka Iowa State uvádí, že “výsypy samy o sobě obvykle neovlivňují použitelnost vozovky,” což však předpokládá mírnou hustotu výsypů. Když hustota výsypů přesáhne přibližně 20 až 30 na metr čtvereční, povrch začíná ztrácet dostatečnou kontaktní plochu pro efektivní interakci mezi pneumatikou a vozovkou.

FAA Advisory Circular 150/5320-12C (Měření, výstavba a údržba protismykových povrchů letištních vozovek) vyžaduje, aby povrchy drah udržovaly minimální úrovně tření měřené kontinuálním měřicím zařízením tření (CFME). Ačkoli výsypy nejsou specificky řešeny v kritériích tření, rozsáhlé zhoršení povrchu z jakékoli příčiny, které má za následek naměřené hodnoty tření pod minimální úrovní tření (MFL) nebo plánovací úrovní tření (PFL) pro danou kategorii dráhy, vyžaduje nápravná opatření.

Vliv na vzhled a kvalitu jízdy

Výsypy vytvářejí vizuální povrchovou nedokonalost, která, i když je převážně kosmetická, může ovlivnit vnímání kvality vozovky provozovateli letišť a regulačními inspektory. Povrch vozovky s rozsáhlými výsypy může být hodnocen níže v systému hodnocení stavu FAA PASER, i když je podkladová konstrukční kapacita neovlivněna. Systém PASER přiděluje hodnocení od 5 (Výborný) do 1 (Selhal) a vozovka s rozsáhlými výsypy by byla typicky hodnocena na spodním konci škály pro stav povrchu.

Kvalita jízdy měřená mezinárodním indexem nerovnosti (IRI) je obecně výsypy neovlivněna, protože prohlubně jsou malé a stopa pneumatiky letadla je dostatečně velká, aby překlenula jednotlivé krátery bez výrazného vertikálního vychýlení. IRI pro letištní vozovky se měří pomocí inerciálních profiloměrů podle ASTM E1926 a krátkovlnné rysy výsypů (průměr 25 až 50 mm) jsou odfiltrovány algoritmy analýzy profilu, které se zaměřují na vlnové délky 1,3 až 30 metrů.

Riziko cizích předmětů (FOD)

Nejvýznamnější provozní problém spojený s betonovými výsypy na letištních vozovkách je vznik cizích předmětů (FOD). Když dojde k výsypu, vyhozený materiál — sestávající z rozlámaných úlomků zrna kameniva a nadložní zátky cementové pasty — zůstává na povrchu vozovky jako volný úlomek.

FAA Advisory Circular 150/5380-6C uvádí: “Samotné výsypy obvykle neovlivňují použitelnost vozovky. Může však dojít k poškození letadel úlomky.” To je kritický rozdíl mezi výsypy na dálničních vozovkách (kde FOD je minimálním problémem pro automobilovou dopravu) a výsypy na letištních vozovkách (kde volné úlomky jakékoli velikosti představují potenciální nebezpečí nasátí do leteckých motorů a riziko poškození pneumatik).

Úroveň rizika závisí na velikosti, množství a umístění úlomků z výsypů:

• Velikost: Úlomky z výsypů se typicky pohybují od 10 do 50 mm ve svém největším rozměru — dobře v rozsahu velikostí, které mohou způsobit poškození nasátím do motoru (nebezpečí FOD je definováno pro částice již od 2 mm u vysokobypasových turboventilátorových motorů) a řezné rány pneumatik.
• Množství: Úsek vozovky s vysokou hustotou výsypů může produkovat stovky volných úlomků na metr čtvereční, což vytváří kontinuální zdroj FOD vyžadující častou kontrolu a odstraňování.
• Umístění: Výsypy v dotykové zóně dráhy (prvních 900 metrů dráhy od prahu) a oblastech středové linie pojezdové dráhy představují nejvyšší riziko, protože se jedná o oblasti nejintenzivnějšího kontaktu pneumatik letadel.

ICAO Annex 14, Volume I, Section 9.4 vyžaduje, aby povrch všech zpevněných drah, pojezdových drah a odbavovacích ploch byl udržován ve stavu, který poskytuje dobré charakteristiky tření a nízký valivý odpor, bez jakékoli vady, která by mohla nepříznivě ovlivnit bezpečný provoz letadel. Volné úlomky z činnosti výsypů představují vadu podle tohoto požadavku.

FAA Advisory Circular 150/5210-24A o řízení FOD explicitně identifikuje úlomky pocházející z vozovky jako zdroj FOD vyžadující aktivní řízení. AC doporučuje:

• Běžné kontroly FOD podle plánu řízení FOD letiště
• Okamžité odstranění pozorovaných úlomků z provozních ploch
• Analýzu hlavních příčin opakujících se zdrojů FOD
• Nápravná opatření k řešení zdroje vzniku úlomků

Výsyp na letištních vozovkách

Letištní betonové vozovky podléhají specifickým podmínkám, které ovlivňují vznik a řízení výsypů odlišně od dálničních nebo průmyslových vozovek.

Silnější konstrukční vrstvy. Letištní PCC vozovky mají typicky tloušťku 300 až 450 mm pro těžká letiště, ve srovnání s 200 až 280 mm pro dálniční vozovky. Mechanismus výsypu však ovlivňuje pouze zónu v blízkosti povrchu (horních 25 mm), takže tloušťka desky přímo neovlivňuje náchylnost k výsypům. Silnější deska znamená, že kvalita materiálu výsypu je stejná v celé hloubce desky — jeden jádrový vývrt může určit, zda je kamenivo způsobující výsypy přítomno v celé směsi nebo šlo o lokalizovanou nečistotu na povrchu.

Tlaky v pneumatikách letadel. Letadla provozovaná na letištních vozovkách vyvíjejí tlaky v pneumatikách v rozsahu 1,0 až 1,6 MPa (150 až 230 psi) , což je výrazně vyšší než typické tlaky v pneumatikách dálničních nákladních vozidel přibližně 0,7 MPa (100 psi). Vyšší kontaktní napětí na povrchu vozovky může urychlit mechanické odstraňování částečně odděleného materiálu výsypu a může rozmělnit povrch kolem kráterů výsypů, čímž rozšiřuje postiženou oblast prostřednictvím sekundárního vylamování na obvodu kráteru.

Citlivost na FOD. Jak bylo diskutováno výše, citlivost letištních vozovek na FOD zvyšuje provozní význam výsypů nad rámec toho, co by bylo považováno za přijatelné na dálnicích. FAA Airport Pavement Management Program (PMP) vyžaduje, aby letiště dokumentovala a sledovala povrchová porušení, včetně výsypů, jako součást svých průzkumů indexu stavu vozovky (PCI).

Dopad na hodnocení PASER. Systém FAA PASER pro betonové letištní vozovky (AC 150/5320-17A) zahrnuje výsypy jako typ porušení, který má být dokumentován během terénních průzkumů. Příručka PASER ilustruje výsypy fotografiemi ukazujícími: “Několik výsypů v nové desce” (nízká závažnost) a “Rozsáhlé výsypy hrubého kameniva z povrchu” (vysoká závažnost). Příručka uvádí, že pro závažné oblasti “může být nutná záplata, obrusná vrstva nebo výměna desky.”

Interakce s odmrazovacími chemikáliemi. Letištní vozovky v chladném klimatu jsou vystaveny odmrazovacím kapalinám pro letadla (typicky na bázi propylenglykolu) a chemickým odmrazovacím prostředkům pro vozovky (octan sodný, octan draselný, močovina). Zatímco odmrazovací chemikálie primárně ovlivňují odlupování cementové pasty spíše než výsypy kameniva, zvýšené nasycení povrchu z odmrazovacích operací může zvýšit obsah vlhkosti zrn kameniva v blízkosti povrchu, což potenciálně urychluje mechanismus výsypů mrazem a táním.

Provozní omezení. Uzavírky drah pro údržbu související s výsypy musí být pečlivě koordinovány s letištním provozem, aby se minimalizovalo narušení. Na rozdíl od dálničních vozovek, kde lze uzavírky jízdních pruhů provádět s relativní flexibilitou, uzavírky drah vyžadují vydání NOTAM (Notice to Air Missions) , koordinaci s leteckými společnostmi a plánování během období minimální poptávky provozu. FAA AC 150/5370-2 (Provozní bezpečnost na letištích během výstavby) poskytuje pokyny pro udržování bezpečného provozu během činností údržby vozovky.

Detekce výsypů

Detekce a dokumentace betonových výsypů na letištních vozovkách se provádí prostřednictvím vizuálních průzkumů stavu vozovky prováděných v souladu s metodikou ASTM D5340.

Postupy vizuální inspekce. Inspektor vozovky prochází po povrchu vozovky a vizuálně identifikuje oblasti s výskytem výsypů. Inspekce se typicky provádí rychlostí chůze, přičemž se povrch vozovky skenuje pod úhlem, který maximalizuje viditelnost povrchových prohlubní. Dvou až tříčlenné týmy inspektorů pracující v paralelních průchodech mohou prozkoumat celou šířku dráhy v jediném průchodu.

Dokumentace podle ASTM D5340. Během formálního průzkumu indexu stavu vozovky (PCI) inspektor:

1. Rozdělí vozovku na vzorkové jednotky na základě definovaných plošných kritérií (vzorkové jednotky dráhy jsou typicky 20 desek ± 8 pro PCC vozovky)
2. Zkontroluje každou vzorkovou jednotku a identifikuje všechny přítomné typy porušení
3. Změří závažnost a množství porušení — hustota výsypů se zaznamenává jako počet výsypů na plochu vzorkové jednotky
4. Vypočítá odečítací hodnotu — numerickou hodnotu představující snížení stavu vozovky přisouditelné porušení, na základě křivek hustota-závažnost v ASTM D5340
5. Vypočítá PCI — odečte celkové odečítací hodnoty od 100 (perfektní stav) pro získání PCI vzorkové jednotky

Úrovně závažnosti výsypů podle ASTM D5340:

Pokročilé detekční metody. Mezi vznikající technologie pro automatickou detekci výsypů patří:

• Vysoce rozlišovací zobrazování vozovky (řádkové skenery namontované na průzkumných vozidlech s rozlišením pixelů 1 až 3 mm)
• Laserová profilometrie pro detekci povrchových prohlubní prostřednictvím kontinuálního měření profilu
• Klasifikace strojovým učením povrchových snímků pro automatickou identifikaci a kvantifikaci rysů výsypů
• Průzkum pomocí bezpilotního letadla (UAV) pro rychlé počáteční posouzení velkých ploch vozovky

Příručka pro hodnocení porušení betonových vozovek a řešení doporučuje stanovit prahové hodnoty hustoty výsypů, které spouštějí vyšetření příčinného kameniva a zvážení údržbářského zásahu. Pro letištní vozovky je prahová hodnota 10 výsypů na metr čtvereční v oblasti stopy kol typicky považována za bod, při kterém riziko FOD a účinky na tření vyžadují údržbářskou reakci.

Prevence výsypů

Prevence betonových výsypů je dosahována především prostřednictvím kontroly kvality betonových kameniv během výběru materiálů, návrhu směsi a výstavby.

Zkoušení soudržnosti kameniva

Zkouška ASTM C 88 (Standardní zkušební metoda pro soudržnost kameniv pomocí síranu sodného nebo síranu hořečnatého) hodnotí odolnost kameniva proti rozpadu tím, že vzorky podrobuje opakovaným cyklům ponoření do nasyceného roztoku soli následovaným sušením v peci. Sůl krystalizuje v pórové struktuře nesoudržných částic a generuje vnitřní expanzní síly analogické působení mrazu a tání. Hmotnostní ztráta po stanoveném počtu cyklů (typicky 5 cyklů pro hrubé kamenivo) je hodnota ztráty soudržnosti:

• Hrubé kamenivo pro beton vystavený povětrnostním vlivům: maximálně 12% ztráta (síran sodný) nebo 18% ztráta (síran hořečnatý)
• Jemné kamenivo pro beton vystavený povětrnostním vlivům: maximálně 10% ztráta (síran sodný) nebo 15% ztráta (síran hořečnatý)

ASTM C 666 (Standardní zkušební metoda pro odolnost betonu vůči rychlému zmrazování a rozmrazování) testuje mrazuvzdornost betonových vzorků vyrobených s navrhovaným kamenivem a poskytuje faktor trvanlivosti (DF) . DF nižší než 60 po 300 cyklech indikuje špatný výkon při zmrazování a rozmrazování.

Petrografické zkoumání podle ASTM C 295 (Standardní průvodce petrografickým zkoumáním kameniv pro beton) poskytuje kvalitativní posouzení kvality kameniva, identifikuje přítomnost a množství škodlivých materiálů včetně rohovce, jílovitých hrudek, drobivých částic, uhlí, lignitu a reaktivních křemičitých minerálů.

Specifikace kvality kameniva

ASTM C 33 poskytuje primární specifikační rámec pro kvalitu betonového kameniva ve Spojených státech. Relevantní limity pro prevenci výsypů jsou:

Technický přehled FHWA HIF-15-013 zdůrazňuje, že tyto limity jsou minimální požadavky a že “některé úřady používají přístup založený na historickém výkonu a inspekci lomových stěn v lomu” k zajištění kvality kameniva. Protokol Iowa DOT používá iowský test pórového indexu v kombinaci s elementární analýzou a rentgenovou difrakcí (XRD) k charakterizaci mineralogie kameniva, přičemž umísťuje materiály na spektrum vápenec/dolomit pro predikci výkonu při zmrazování a rozmrazování.

Návrh betonové směsi pro odolnost proti výsypům

Kromě výběru kameniva ovlivňují parametry návrhu betonové směsi odolnost proti výsypům prostřednictvím kvality matrice cementové pasty, která zapouzdřuje zrna kameniva v blízkosti povrchu:

• Poměr vody k pojivovým materiálům (v/p): Maximální v/p 0,45 se doporučuje pro beton vystavený podmínkám zmrazování a rozmrazování. Nižší v/p vytváří hustší, méně propustnou cementovou pastu, která snižuje vnikání vlhkosti k zrnům kameniva v blízkosti povrchu.
• Provzdušnění: Správné provzdušnění (celkový obsah vzduchu 4,5 až 6,5 procenta pro nominální maximální velikost kameniva 19 mm) s faktorem rozestupu vzduchových pórů maximálně 0,008 palce (0,20 mm) podle ASTM C 457 poskytuje ochranu cementové pasty proti mrazu a tání, čímž snižuje riziko znehodnocení pasty, které by mohlo vystavit zrna kameniva zvýšenému přístupu vlhkosti.
• Ošetřování: Adekvátní ošetřování (minimálně 7 dní pro betonové vozovky podle ACI 308) vytváří hustou, nepropustnou povrchovou maltovou vrstvu, která pomáhá utěsnit povrch kolem zrn kameniva v blízkosti povrchu, snižuje vnikání vlhkosti k částicím a poskytuje mechanické omezení, které odolává silám způsobujícím vypuzení výsypu.

Stavební postupy

• Správné zhutnění betonu během pokládky zajišťuje husté zapouzdření zrn kameniva cementovou pastou, čímž se snižuje prostor pórů kolem částic, který by mohl usnadnit přístup vlhkosti a iniciaci výsypu.
• Vyhýbání se nadměrnému dokončování — nadměrné dokončování betonového povrchu může přivést přebytečnou vodu a jemné částice na povrch, čímž vzniká slabá, porézní povrchová maltová vrstva, která poskytuje nedostatečné omezení pro zrna kameniva v blízkosti povrchu. Příručka Iowa State uvádí, že dokončovací operace s přebytečnou vodou na povrchu zvyšují riziko oddělení malty a následného vystavení kameniva vlhkosti.
• Včasné řezání spár — správné načasování řezání spár zabraňuje nekontrolovanému praskání, které by mohlo poskytnout preferenční cesty pro vlhkost k zrnům kameniva v blízkosti povrchu přiléhajícím ke spárám.

Oprava výsypů

Výsypy jsou typicky považovány za kosmetické vady, které nevyžadují individuální opravu. FAA Advisory Circular 150/5380-6B uvádí, že “samotné výsypy obvykle neovlivňují použitelnost vozovky,” a standardním přístupem je monitorování a bez okamžité akce u izolovaných výsypů nízké závažnosti.

Rozhodnutí o údržbě závisí na závažnosti, rozsahu a umístění výskytu výsypů:

Bez opravy (pouze monitorování): Izolované výsypy s nízkou hustotou (méně než 5 na metr čtvereční) v nekritických oblastech vozovky (obvod odbavovací plochy, ramena pojezdových drah) nevyžadují žádnou nápravnou akci. Letiště by mělo zdokumentovat stav a sledovat progresi během běžných kontrol vozovky.

Oprava částečnou hloubkou: Pro úseky vozovky se střední až vysokou hustotou výsypů (přesahující 10 na metr čtvereční) nebo výsypy umístěnými v kritických oblastech, jako je dotyková zóna dráhy, může být vhodná oprava částečnou hloubkou. FAA AC 150/5380-6B poskytuje Typický detail opravy výsypového vylamování (Příloha C, Obrázek C-7), který specifikuje:

1. Odstraňte uvolněný a znehodnocený beton v postižené oblasti do hloubky přibližně 25 až 50 mm
2. Nařežte obvod opravované oblasti pilou pro vytvoření čistých svislých okrajů
3. Vyčistěte opravnou dutinu abrazivním otryskáním nebo vysokotlakou vodou
4. Aplikujte spojovací prostředek na připravený povrch
5. Umístěte vysoce kvalitní, rychle tuhnoucí opravný materiál (typicky polymerem modifikovanou portlandskou cementovou maltu nebo proprietární rychle tuhnoucí betonovou opravnou směs)
6. Dokončete tak, aby odpovídala textuře okolního povrchu vozovky
7. Ošetřujte podle doporučení výrobce

FAA AC 150/5370-10 (Standardy pro specifikaci výstavby letišť) Položka P-501 (Portlandský cementový betonový povrch vozovky) poskytuje specifikační požadavky pro opravné materiály používané na letištních vozovkách.

Diamantové broušení: Pro vozovky s rozsáhlými, plošnými výsypy, které ovlivňují rovnoměrnost textury povrchu, může diamantové broušení celé postižené oblasti odstranit znehodnocenou povrchovou zónu a obnažit zdravý beton pod ní. FAA AC 150/5380-6B uvádí, že “broušení může odstranit nekvalitní povrchový beton.” Diamantové broušení se provádí pomocí samojízdné brusky vybavené diamantem zakončenou řeznou hlavou, která odstraňuje přibližně 3 až 6 mm betonového povrchu a vytváří rovnoměrný texturovaný povrch se zlepšenými charakteristikami tření.

Tenká spojená obrusná vrstva: Pro závažné případy, kdy je hustota výsypů velmi vysoká (přesahující 20 na metr čtvereční) a znehodnocená povrchová zóna sahá do hloubek větších než 25 mm, může být aplikována tenká spojená betonová obrusná vrstva (typicky tloušťky 50 až 100 mm). Obrusná vrstva je spojena s připraveným stávajícím betonovým povrchem pomocí specializovaného spojovacího prostředku a poskytuje novou povrchovou vrstvu s řízenou kvalitou kameniva.

Výměna desky: Úplná výměna desky je vyhrazena pro nejextrémnější případy, kdy je problém výsypů tak rozsáhlý, že betonová směs je zásadně nesoudržná a zbývající vozovka nemá dostatečnou životnost pro ospravedlnění zásahu formou záplaty nebo obrusné vrstvy. Náhradní deska by měla používat kamenivo ze zdroje s prokázaným výkonem a odpovídajícím zkoušením soudržnosti.

FAA AC 150/5380-6C poskytuje Rychlého průvodce údržbou a opravou běžných problémů s povrchem tuhých vozovek (Tabulka 6-2), který identifikuje výsypy pod porušením typu “Rozpad” a poskytuje následující pokyny pro údržbu:

Shrnutí

Výsypy na povrchu betonových vozovek jsou malé, kuželovité prohlubně vzniklé expanzí a vypuzením nesoudržných zrn kameniva nebo nečistot v blízkosti povrchu. Typicky o průměru 25 až 50 mm a hloubce 10 až 25 mm jsou výsypy klasifikovány jako porušení typu rozpadu podle ASTM D5340. Mezi hlavní příčiny patří porézní rohovec, který absorbuje vlhkost a láme se během cyklů zmrazování a rozmrazování, jílovité hrudky, které bobtnají při navlhčení, částečky vápna, které hydratují s objemovou změnou, a další škodlivé materiály jako uhlí, lignit nebo pyrit.

Mechanismus výsypu se řídí zřetelným sledem: vnikání vlhkosti do nesoudržné částice, expanze částice v důsledku zamrzání nebo hydratace, generování radiálních tahových napětí v okolní cementové pastě, iniciace lomu na rozhraní kameniva a pasty, šíření kuželovitého lomu k povrchu a vypuzení částice a nadložního materiálu. Kuželovitá morfologie kráteru je charakteristická a odlišuje výsypy od odlupování, které zahrnuje rozsáhlou ztrátu povrchové malty v důsledku znehodnocení pasty, nikoli expanze kameniva.

Na letištních vozovkách jsou výsypy primárně problémem nebezpečí FOD spíše než konstrukčním problémem. FAA AC 150/5380-6B a AC 150/5320-17A (příručka PASER) poskytují klasifikaci, dokumentaci a pokyny pro údržbu. Příručka FAA PASER uvádí, že “samotné výsypy obvykle neovlivňují použitelnost vozovky. Může však dojít k poškození letadel úlomky.” Pro závažné oblasti může být nutné záplatování, broušení, obrusná vrstva nebo výměna desky.

Prevence spočívá v kontrole kvality kameniva — zkoušení hrubého kameniva na soudržnost podle ASTM C 88, omezení obsahu rohovce s nízkou hustotou podle ASTM C 33, kontrola jílovitých hrudek a drobivých částic a použití provzdušněného betonu s nízkým poměrem vody k pojivovým materiálům. Tato opatření zajišťují, že zrna kameniva v blízkosti povrchu jsou zdravá, řádně zapouzdřena hustou cementovou pastou a odolná vůči absorpci vlhkosti a expanzi, která pohání mechanismus výsypu.

Pro provozovatele letišť poskytuje kombinace běžných PCI průzkumů podle ASTM D5340, řízení FOD podle AC 150/5210-24A a včasné údržbářské reakce podle AC 150/5380-6C komplexní rámec pro řízení povrchových stavů souvisejících s výsypy na letištních vozovkách, čímž je zajištěn soulad s požadavky ICAO Annex 14 na bezpečné povrchy provozních ploch.
