Kabelová chránička předpínací výztuže (PT chránička) v betonových konstrukcích

Definice a funkce

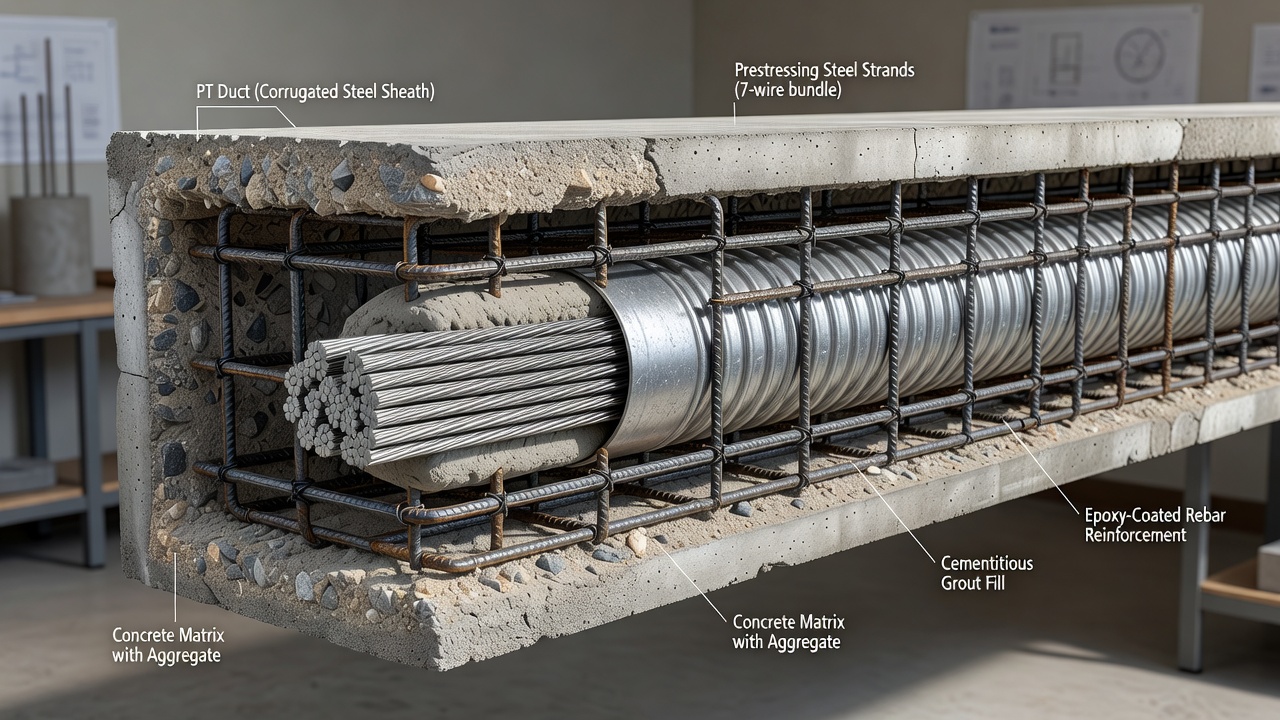

Kabelová chránička předpínací výztuže (PT chránička) je plášť nebo trubka, která obklopuje předpínací kabely v betonových konstrukcích. Vytváří technickou dutinu umožňující instalaci vysokopevnostního ocelového kabelu po zatvrdnutí betonu a jeho volný pohyb během napínání. Po napnutí kabelu na předepsanou sílu poskytuje chránička utěsněnou cestu pro injektáž cementové injektážní malty, která vyplňuje mezikruží mezi kabelem a stěnou chráničky, čímž vytváří trvalé spojení mezi ocelí a okolním betonem.

PT chránička plní pět kritických funkcí v systému soudržného předpínání:

Vytvoření dutiny a uložení kabelu. Chránička musí udržovat čistý, souvislý průchod betonem od kotvy ke kotvě, sledující navržený profil kabelu s přesnými tolerancemi vertikálního a horizontálního vyrovnání. Vnitřní průřez chráničky musí být dostatečný pro umístění celé sestavy kabelu – více lan nebo tyčí – plus vůle pro proudění injektážní malty během injektáže. Podle AASHTO LRFD Bridge Design Specifications musí být minimální vnitřní průřez chráničky alespoň 2,0násobek čisté plochy předpínací oceli a PTI doporučuje faktor 2,0 až 2,5 pro zajištění dostatečného proudění injektážní malty a úplného obalení všech meziprostorů mezi lany.

Cesta pro napínání. Chránička umožňuje kabelu volný pohyb během hydraulického napínání. Tření mezi kabelem a stěnou chráničky je kritickým konstrukčním parametrem, který ovlivňuje velikost ztrát předpětí a požadovanou napínací sílu. Uvažují se dvě složky tření: složka křivosti (μ), způsobená záměrným zakřivením profilu kabelu, a složka vlnění (k), způsobená nezamýšlenými drobnými odchylkami v zarovnání chráničky. Podle AASHTO LRFD jsou typické hodnoty pro ocelové chráničky μ = 0,15–0,25 a k = 0,0002/stopu, zatímco plastové chráničky mají obecně nižší hodnoty μ = 0,05–0,12 a k = 0,0001–0,001/stopu v závislosti na profilu chráničky a vzdálenosti podpor.

Uzavření injektážní malty. Po napnutí musí být chránička vodotěsná, aby udržela cementovou injektážní maltu pod čerpacím tlakem bez úniků. Injektážní malta se vstřikuje v nejnižším bodě profilu kabelu a proudí vzhůru, přičemž vytlačuje vzduch větracími otvory v nejvyšších bodech. Chránička musí odolat čerpacímu tlaku injektážní malty – typicky minimálně 0,5–1,0 MPa na nejvyšším vývodu – aniž by praskla nebo se rozpojila ve spojích. Uzavření injektážní malty je kritické: netěsná chránička povede k neúplnému obalení kabelu a vytvoří dutiny, které se stanou místy iniciace koroze.

Mechanismus přenosu soudržnosti. V systémech soudržného předpínání zajišťují vlnění nebo žebra na vnějším povrchu chráničky mechanické propojení s okolním betonem, zatímco vnitřní povrch chráničky se propojuje se zatvrdlou injektážní maltou. Tento mechanismus dvojitého propojení umožňuje přenos předpínací síly z kabelu přes injektážní maltu a chráničku do betonového průřezu – což je požadavek pro rozvoj mezní ohybové pevnosti při přetížení. Podle ACI 318 a AASHTO LRFD závisí délka zakotvení pro soudržná předpínací lana na kvalitě spojení mezi lanem a injektážní maltou a mezi injektážní maltou a chráničkou.

Bariéra proti korozi. Chránička poskytuje fyzickou bariéru proti vlhkosti, chloridům a dalším korozivním činidlům, která by mohla dosáhnout předpínací oceli. V kombinaci s alkalickou injektážní maltou (pH 12,5–13,0) a vnějším betonovým krytím tvoří chránička součást vícevrstvého systému protikorozní ochrany. Pro agresivní prostředí – mořské prostředí, aplikace rozmrazovacích solí, průmyslové zóny – se předepisují plastové chráničky, protože poskytují vynikající odolnost proti korozi ve srovnání s pozinkovanými ocelovými chráničkami, které mohou samy časem korodovat a perforovat.

Typy chrániček

Předpínací chráničky se vyrábějí ve třech hlavních konfiguracích, z nichž každá je vhodná pro specifické aplikace a požadavky na výkon. Volba typu chráničky závisí na velikosti kabelu, zakřivení profilu kabelu, omezeních konstrukční výšky, environmentální expozici a požadované úrovni protikorozní ochrany.

Vlnité kovové chráničky

Vlnité kovové chráničky jsou tradičním a nejpoužívanějším typem chrániček pro soudržné předpínání. Vyrábějí se spirálovým vinutím pozinkovaného ocelového pásu – typicky o tloušťce 0,3–0,6 mm (0,012–0,024 palce) – do pružné, ale vůči stlačení odolné trubky s vnějšími spirálovými vlnami. Vlnění zajišťuje mechanické spojení mezi chráničkou a okolním betonem, čímž zaručuje spolupůsobení po injektáži.

Materiálové specifikace. Ocelový pás odpovídá normě ASTM A653/A653M se zinkovým povlakem G60 nebo G90 (60 nebo 90 g/m² celkem obě strany). Zinkový povlak poskytuje korozní ochranu během skladování, manipulace a výstavby, i když není dostatečný pro dlouhodobou ochranu v agresivním prostředí. Minimální tloušťka stěny je specifikována požadavky projektu, přičemž silnější stěny se používají pro chráničky větších průměrů a přísnější poloměry ohybu.

Výkonnostní charakteristiky. Kovové chráničky nabízejí vysokou radiální tuhost, která odolává kolapsu během ukládání betonu, dobrou rozměrovou stabilitu a relativně nízké materiálové náklady. Lze je ohýbat na stavbě pro sledování zakřivených profilů kabelů, i když nadměrné ohýbání může způsobit zlomy nebo zploštění, které brání instalaci kabelu. Minimální poloměr ohybu pro kovové chráničky je typicky 100násobek vnitřního průměru (R ≥ 100 Øi), což znamená, že chránička o vnitřním průměru 85 mm má minimální poloměr ohybu 8,5 m.

Omezení. Kovové chráničky jsou náchylné ke korozi v prostředí s vysokým obsahem chloridů. Zinkový povlak může být časem spotřebován a pozinkovaná ocel může perforovat, čímž vznikají cesty pro vodu a chloridy. Existuje také potenciál galvanické vazby mezi zinkovým povlakem a vysokopevnostními ocelovými lany v přítomnosti elektrolytu, což může urychlit korozi předpínací oceli. Z těchto důvodů mnoho dopravních agentur – včetně Caltrans a FDOT – nyní vyžaduje plastové chráničky pro všechny vnitřní kabely v mostním stavitelství.

Vlnité plastové chráničky

Vlnité plastové chráničky se vyrábějí z polyetylénu s vysokou hustotou (HDPE) nebo polypropylénu (PP) pomocí extruzních procesů, které vytvářejí vlnitý profil s vnějšími žebry. Jsou stále častěji předepisovány pro soudržné předpínání, zejména v agresivním prostředí a pro konstrukce s prodlouženou návrhovou životností.

Výkonnostní zkoušení podle fib Bulletin 7. Fédération International du Béton (fib) Bulletin 7, publikovaný v roce 2000, stanovil první komplexní normy výkonu pro vlnité plastové chráničky. Vyžaduje se sedm zkoušek:

Výhody oproti kovovým chráničkám. Plastové chráničky nabízejí několik zásadních výhod. Jsou ze své podstaty odolné proti korozi bez potenciálu galvanické vazby s předpínací ocelí. Poskytují vodotěsné uzavření, když jsou spoje řádně svařeny teplem nebo spojeny mechanickými spojkami. Mají nižší součinitele tření než ocelové chráničky, což snižuje ztráty předpětí a umožňuje efektivnější profily kabelů. Jsou lehčí – přibližně jedna pětina hmotnosti ekvivalentních ocelových chrániček – což snižuje manipulační práce. Mohou pojmout těsnější poloměry ohybu díky použití speciálně formulovaných kompozitních materiálů, což umožňuje náročnější profily kabelů v kotevních kapslích a odkloněních.

Materiálové formulace. Standardním materiálem plastových chrániček je HDPE, ale pro aplikace s těsným poloměrem byly vyvinuty speciálně formulované kompozitní materiály. Tyto proprietární směsi obsahují přísady, které zvyšují odolnost proti opotřebení, aniž by byla ohrožena pružnost. Společnost General Technologies Inc. (GTI) vyrábí chráničky s těsným poloměrem, které dosahují minimálních poloměrů ohybu o 30–50 % těsnějších než standardní plastové chráničky prostřednictvím optimalizovaných polymerních směsí. Kabelový faktor k v rovnici odolnosti proti opotřebení podle fib Bulletin 7 zohledňuje počet lan působících na chráničku, s hodnotami v rozmezí přibližně 1,8 pro 5 lan až 6,3 pro 37 lan.

Ploché oválné chráničky

Ploché oválné chráničky jsou specializovaným profilem používaným tam, kde je omezený vertikální prostor, ale je k dispozici horizontální šířka. Mají zploštělý průřez se dvěma rovnoběžnými plochými stranami spojenými půlkruhovými konci – v podstatě obdélníkový tvar se zaoblenými rohy. Profil maximalizuje horizontální uspořádání lan při minimalizaci konstrukční výšky zabrané chráničkou.

Konstrukční aspekty. Zmenšený vertikální rozměr omezuje počet vrstev lan, které lze umístit. Ploché chráničky mají také odlišné třecí charakteristiky než kulaté chráničky, typicky s vyššími součiniteli vlnění kvůli nekruhovému průřezu. Příčná ohybová tuhost ploché chráničky je menší než u kulaté chráničky o ekvivalentní ploše, což vyžaduje bližší vzdálenost podpor během ukládání betonu. Proudění injektážní malty v plochých chráničkách může být v příčném směru méně rovnoměrné, což vyžaduje pečlivý návrh umístění vstupů a výstupů.

Ochrana proti korozi. Ploché plastové chráničky jsou nyní preferovány před plochými kovovými chráničkami ze stejných důvodů korozní odolnosti jako u kulatých chrániček. Předmontované ploché chráničky s továrně připojenými spojkami a přechodovými díly jsou k dispozici, což snižuje práci na stavbě a zlepšuje kontrolu kvality.

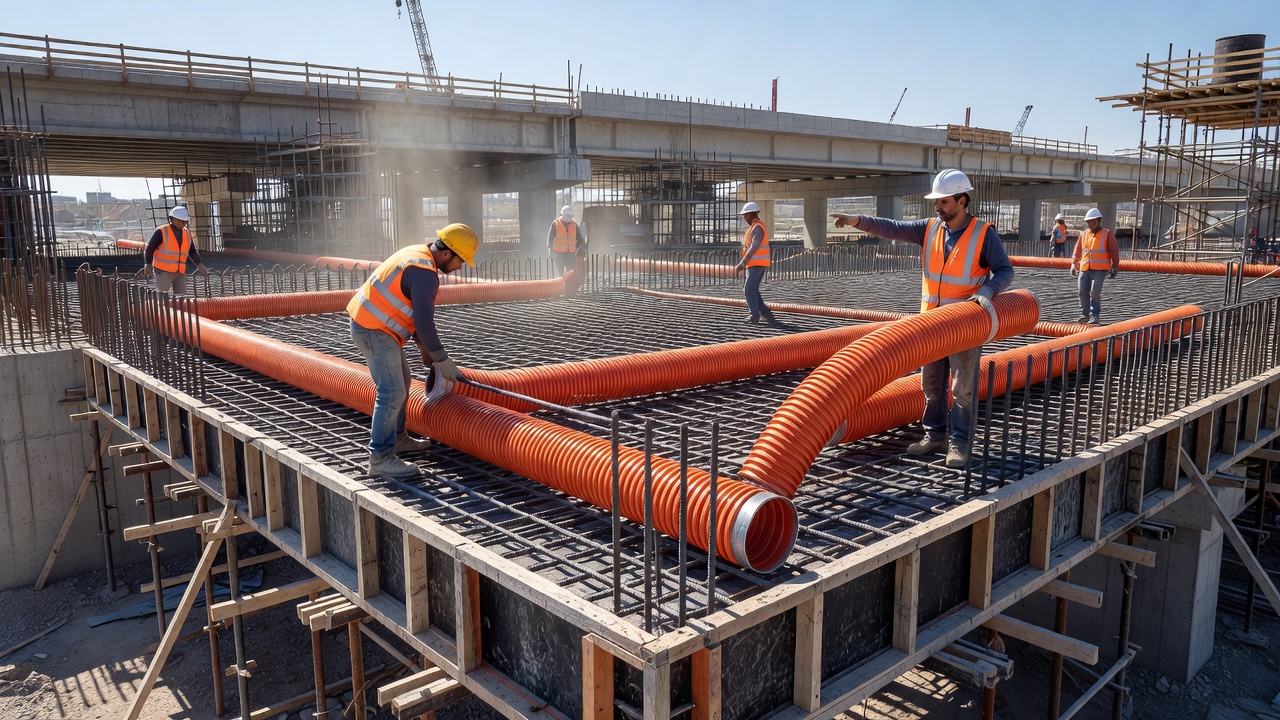

Instalace a vyrovnání chrániček

Instalace chrániček je přesná operace, která přímo ovlivňuje konstrukční výkon a životnost předpínacího systému. Příručka FHWA Post-Tensioning Tendon Installation and Grouting Manual (FHWA-NHI-13-026, verze 2.0) poskytuje podrobné pokyny pro postupy instalace chrániček.

Podpory chrániček

Chráničky musí být bezpečně podepřeny v bednění, aby byl během ukládání betonu zachován navržený profil kabelu. Vzdálenost podpor je specifikována projektovými normami:

Podpory jsou typicky vyrobeny z deformované výztužné oceli (stolky z betonářské oceli) nebo prefabrikovaných ocelových podpor, které jsou přivázány k primárnímu armovacímu koši. Podpory musí být dostatečně tuhé, aby zabránily posunu chráničky během ukládání a zhutňování betonu. Jakákoli odchylka od navrženého profilu mění excentricitu kabelu a může snížit únosnost konstrukce nebo způsobit nezamýšlené koncentrace napětí v kotvách.

Tolerance vyrovnání

Tolerance vyrovnání chrániček podle AASHTO LRFD Bridge Construction Specifications jsou typicky:

• Vertikální umístění: ± 6 mm (¼ palce) od stanoveného profilu v polovině rozpětí a u podpor
• Horizontální umístění: ± 12 mm (½ palce) od stanoveného vyrovnání
• Úhlová odchylka v kotvách: Chránička musí být vyrovnána s kotevní deskou v rozmezí 1 stupně
• Hladký profil: Žádné ostré ohyby nebo zlomy – chránička musí sledovat hladkou křivku s minimálním poloměrem ne menším než je výrobcem stanovený minimální poloměr ohybu

Spoje a připojení

Spoje chrániček musí být vodotěsné a poskytovat hladké vnitřní vyrovnání bez výstupků, schodů nebo zlomů, které by mohly bránit instalaci kabelu nebo poškodit povrch lana během napínání.

Spoje kovových chrániček. Sekce kovových chrániček se spojují pomocí vnějších spojek – válcových objímek, které se nasazují na konce chráničky. Spojka je zalisována nebo samosvorná na chráničku a spoj je přelepen vodotěsnou páskou. Pro kritické aplikace poskytují smršťovací bužírky dodatečnou vodotěsnost.

Spoje plastových chrániček. Sekce plastových chrániček lze spojovat několika metodami: svařování tavným teplem vytváří monolitický spoj s plnou vodotěsností; mechanické spojky s O-kroužky poskytují vodotěsná spojení, která lze v případě potřeby rozpojit; a závitová spojení jsou k dispozici u některých proprietárních systémů. Způsob spojování musí zachovávat stejnou vodotěsnost a pevnost jako samotná chránička.

Vstupy a vývody pro injektáž

Vstupy pro injektáž se instalují v nejnižších bodech profilu kabelu a vývody pro injektáž (odvzdušnění) se instalují v nejvyšších bodech. Podle FHWA-NHI-13-026:

• Vstupní trubky: Minimální průměr 1 palec (25 mm), tuhá kovová nebo plastová trubka, bezpečně připojená k chráničce vodotěsným spojením
• Výstupní trubky: Minimální průměr ½ palce (13 mm), vyčnívající svisle nad horní povrch betonu alespoň 6 palců (150 mm)
• Uzavírací ventily: Vyžadovány u všech vstupů a výstupů pro udržení tlaku injektážní malty během tuhnutí
• Více vstupů: U kabelů delších než 100 stop (30 m) nebo složitých profilů jsou k dispozici další vstupy v mezilehlých nejnižších bodech

Ochrana chrániček během ukládání betonu

Chráničky jsou zranitelné vůči poškození během ukládání betonu. Předepisují se následující ochranná opatření:

• Vnitřní trny se vkládají do kovových chrániček před ukládáním betonu a po uložení se otáčí nebo vytahují, aby bylo zajištěno, že chránička zůstane průchozí. U plastových chrániček lze použít vnitřní trny u chrániček velkého průměru, i když mnoho plastových chrániček je dostatečně tuhých, aby si udržely svůj tvar bez trnů.
• Zhutňování musí být pečlivě kontrolováno v blízkosti chrániček, aby se zabránilo jejich posunu nebo poškození. Ponorné vibrátory by neměly přijít do přímého kontaktu s chráničkami.
• Postup ukládání betonu by měl vyrovnávat betonáž na obou stranách hlubokých stojin, aby se zabránilo bočnímu posunu chrániček.
• Kontrola po uložení průkazností chrániček pomocí pevného ocelového trnu (o 3 mm menší průměr než vnitřní průměr chráničky) je vyžadována podle AASHTO LRFD Construction Specifications.

Průkaznost chrániček

Po uložení betonu a před instalací kabelu musí být každá chránička prokázána – ověřena jako čistá a neucpaná – pomocí válcového ocelového trnu. Trn má průměr o 3 mm menší než jmenovitý vnitřní průměr chráničky a délku rovnou minimální praktické délce pro danou aplikaci (typicky 150–300 mm). Trn musí projít celou délkou chráničky od kotvy ke kotvě bez překážky. Pokud trn nemůže projít, musí být překážka lokalizována a opravena před instalací kabelu. Průkaznost je dokumentována ve stavebních záznamech.

Proces injektáže a její kvalita

Injektáž je proces vstřikování cementové injektážní malty do chráničky po napnutí, aby se vyplnily všechny dutiny kolem kabelu a vytvořilo se trvalé spojení. Injektáž je jedinou nejkritičtější činností kontroly kvality při výstavbě soudržného předpínání.

Materiály pro injektáž

Podle PTI M55.1-19 musí injektážní malta splňovat následující požadavky:

Předpřipravené injektážní směsi jsou silně preferovány, protože jsou továrně míseny s přesně řízenými poměry cementu, přísad (křemičitý úlet, popílek), expandačních přísad, plastifikátorů a inhibitorů koroze. Injektážní malty mísené na stavbě vyžadují přísnou kontrolu kvality každé dávky a většina dopravních agentur je již pro mostní stavitelství nepovoluje.

Tixotropní injektážní malty jsou formulovány tak, aby zůstávaly tuhé v klidu, ale snadno tekly při působení čerpacího tlaku. Tato reverzibilní vlastnost je činí ideálními pro svislé kabely a šikmé stojinové kabely, kde by běžná injektážní malta sesouvala nebo stékala. Tixotropní injektážní malty jsou mnoha specifikacemi vyžadovány pro kabely se sklonem strmějším než 45 stupňů od vodorovné roviny.

Injektážní operace

Injektáž musí být provedena v omezeném čase po napnutí – typicky ≤ 20 dní, přičemž kratší intervaly jsou specifikovány pro agresivní prostředí. Posloupnost operací podle FHWA-NHI-13-026:

1. Předinjektážní kontrola. Všechny chráničky jsou zkontrolovány z hlediska vodotěsnosti, všechny odvzdušňovací otvory jsou zkontrolovány na průchodnost a injektážní zařízení je kalibrováno. Může být provedena zkouška tlakem vzduchu – natlakování chráničky na 0,1 bar a ověření udržení tlaku.
2. Mísení injektážní malty. Injektážní malta se mísí ve vysokosmykovém koloidním mixéru po stanovenou dobu (typicky 3–5 minut). Voda se odměřuje přesně. Teplota namíchané injektážní malty musí být mezi 5 °C a 30 °C.
3. Zkouška tekutosti. Vzorek se testuje pomocí průtokového kužele ASTM C939 – doba výtoku musí být ve stanoveném rozmezí. Odebírají se další vzorky pro zkoušky pevnosti kostek.
4. Injektáž. Injektážní malta se čerpá nepřetržitě z nejnižšího vstupního bodu a proudí vzhůru chráničkou. Všechny vývody se postupně otevírají, dokud není vytlačena injektážní malta stejné konzistence jako na vstupu, a poté se uzavírají.
5. Udržování tlaku. Tlak injektážní malty na nejvyšším vývodu musí být během čerpání udržován na minimálně 0,5 MPa. Po uzavření všech vývodů je vstupní tlak udržován po dobu 2–5 minut, aby bylo zajištěno úplné zaplnění.
6. Poinjektážní kontrola. Všechny vstupy a vývody jsou utěsněny. Injektážní krytky zůstávají pod tlakem během počátečního tuhnutí (typicky 4–6 hodin). Kostky injektážní malty se testují po 7 a 28 dnech.

Vakuová injektáž

U dlouhých kabelů (delších než 50 m), svislých profilů a agresivního prostředí se předepisuje vakuová injektáž. Postup vakuové injektáže:

• Vakuové čerpadlo vytváří podtlak přibližně −0,08 MPa (−0,8 bar) na nejvyšším vývodu před injektáží.
• Vakuum odstraňuje vzduch z chráničky, čímž eliminuje zachycené vzduchové kapsy, které by zůstaly jako dutiny při čerpání pouze přetlakem.
• Injektážní malta je vtahována do chráničky jak kladným čerpacím tlakem na vstupu, tak podtlakem na výstupu – tlakový rozdíl zajišťuje úplné zaplnění tenkých mezikruží mezi jednotlivými dráty lana.
• Vakuová injektáž výrazně snižuje riziko vzniku dutin v injektáži, což je nejčastější defekt trvanlivosti u systémů soudržného předpínání.

Dutiny v injektáži a jejich detekce

Dutiny v injektáži jsou nejčastějším a nejzávažnějším defektem trvanlivosti u soudržného předpínání. Dutina je objem uvnitř chráničky, který není vyplněn injektážní maltou, čímž vzniká vzduchem nebo vodou vyplněný prostor, kde je předpínací ocel vystavena vnitřnímu prostředí chráničky namísto uložení v alkalické injektážní maltě.

Příčiny vzniku dutin v injektáži

Dutiny vznikají několika mechanismy, často v kombinaci:

Odpařování odloučené vody. Běžná cementová injektážní malta přirozeně produkuje odloučenou vodu – typicky 3–5 % celkového objemu injektážní malty u standardních směsí cementu a vody a až 10–15 % u špatně řízených směsí. Odloučená voda stoupá k nejvyšším bodům profilu kabelu, hromadí se za kotvami a v mezilehlých nejvyšších bodech. Když se odloučená voda časem odpaří, zůstane dutina. To byl primární mechanismus vzniku dutin u mostů postavených před rokem 2001, než byly vyvinuty injektážní malty odolné proti odlučování vody.

Neúplná injektáž. Špatná injektážní praxe – nedostatečný čerpací tlak, nesprávné načasování uzavírání odvzdušnění, předčasné ukončení čerpání – zanechává části chráničky nevyplněné. Ucpávky v chráničce způsobené nečistotami, rozdrcenými úseky nebo segregovanou injektážní maltou mohou zabránit injektážní maltě v dosažení vzdálených částí kabelu.

Nedostatečné odvzdušnění. Pokud jsou odvzdušňovací trubice v nejvyšších bodech rozdrceny, ucpané nebo vynechány, vzduch zachycený v nejvyšším bodě nemůže během injektáže uniknout a pod zachycenou vzduchovou kapsou se vytvoří dutina. V oblastech s hustou výztuží jsou odvzdušňovací trubice zranitelné vůči poškození během ukládání betonu.

Únik injektážní malty. Pokud chránička není vodotěsná – ve spojích, spojkách nebo místech poškození chráničky – může injektážní malta během vstřikování unikat a zanechat nevyplněné části. Uniklá injektážní malta také ohrožuje korozní ochranu kabelu v místě úniku.

Segregace injektážní malty. Předpřipravené injektážní směsi s nadbytečným množstvím vody přidaným na stavbě mohou segregovat – těžší cementové částice klesají, zatímco lehčí voda stoupá, čímž vzniká zóna porézní injektážní malty s vysokým vodním součinitelem v horní části chráničky. Segregace se zjišťuje petrografickou analýzou vzorků injektážní malty vykazujících stratifikaci.

Místa výskytu dutin

Dutiny se nejčastěji nacházejí:

• V nejvyšších bodech zakřivených kabelů – nejvyšší nadmořská výška podél profilu kabelu, kde se hromadí odloučená voda a zachycený vzduch
• Za aktivními kotvami – v prvních 1–3 metrech za napínací kotvou, kde kabel přechází z vodorovné polohy do kotvy
• V přechodech trumpetka–chránička – spojení mezi kotevní trumpetkou a chráničkou, kde mohou náhlé změny průřezu zachytit vzduch
• V mezilehlých nejvyšších bodech – u pilířových podpor v spojitých mostních polích, kde spojité kabely mají nejvyšší body u vnitřních podpor
• V odkloněcích sedlech – u vnějších kabelů, v sedlech, kde kabel mění směr

Důsledky dutin

Dutiny v injektáži vytvářejí podmínky pro urychlenou lokalizovanou korozi předpínací oceli. Uvnitř dutiny:

• Chybí ochranné alkalické prostředí (pH 12,5–13,0) poskytované injektážní maltou
• Kyslík ze vzduchu v dutině se kontinuálně doplňuje, čímž udržuje katodickou reakci
• Voda, která kondenzuje nebo se hromadí v dutině, poskytuje elektrolyt potřebný pro korozi
• Vysoké tahové napětí v předpínací oceli (70–80 % meze pevnosti) ji činí náchylnou k koroznímu praskání pod napětím a vodíkové křehkosti

Rychlost koroze v dutině může být řádově vyšší než v řádně zainjektovaných oblastech. Vyšetřování FDOT zdokumentovala korozi kabelů o 10 % nebo více průřezu lana v dutinách u mostů mladších 20 let – konstrukcí navržených na 75–100 let životnosti.

Vnikání vody chráničkami

Vnikání vody do předpínacích chrániček je druhou nejvýznamnější hrozbou pro trvanlivost po dutinách v injektáži. Voda vstupující do systému chrániček přináší chloridy, sírany a další korozivní činidla, která napadají předpínací ocel.

Cesty vnikání vody

Kotvy. Kotva je nejzranitelnějším vstupním bodem. Nesprávně utěsněné napínací kapsy, selhané uzavírací krytky, nezainjektované dutiny krytek a mezery mezi kotevní deskou a trumpetkou poskytují přímé cesty pro vodu k dosažení klínů a konců lan. Voda vstupující v kotvě může migrovat podél kabelu na značné vzdálenosti meziprostory mezi jednotlivými dráty lana – jev známý jako migrace vody knotovým efektem.

Poškozené chráničky. Chráničky rozdrcené nebo roztržené během výstavby – nadměrným zhutňováním, pohybem bednění nebo hustotou výztuže – vytvářejí otvory pro vnikání vody. Během provozu může koroze kovových chrániček perforovat plášť a vytvářet další vstupní body.

Selhané spoje a spojky. Spoje, které nebyly během výstavby řádně utěsněny nebo které časem degradují, umožňují vnikání vody ve spoji.

Odvzdušnění a vstupy. Odvzdušňovací otvory a vstupy, které nejsou po injektáži řádně utěsněny nebo u nichž těsnění časem selže, poskytují vstupní body pro vodu v nejvyšších bodech kabelu – přesně tam, kde jsou dutiny nejpravděpodobnější.

Pronikání chloridů

Chloridové ionty z rozmrazovacích solí, mořského postřiku nebo průmyslového prostředí pronikají betonovým krytím difúzí a kapilární absorpcí. Jakmile chloridy dosáhnou chráničky, mohou vstoupit jakýmkoli otvorem a hromadit se na povrchu oceli. Kritický práh chloridů pro předpínací ocel je přibližně 0,2 % hmotnosti cementu – výrazně nižší než práh 0,4–1,0 % pro běžnou betonářskou ocel – protože vyšší úroveň napětí činí předpínací ocel náchylnější k důlkové korozi vyvolané chloridy.

Detekce vnikání vody

Vnikání vody se zjišťuje:

• Vizuálním pozorováním rezavých skvrn na povrchu betonu podél profilů kabelů
• Zkouškou vlhkosti proháněním inertního plynu chráničkou a měřením úrovně vlhkosti – obsah vlhkosti > 0,7 % indikuje vysokou pravděpodobnost koroze (podle NRC A806-1.C)
• Detekcí GPR zvýšeného obsahu vlhkosti kolem chrániček (voda má vysokou dielektrickou konstantu, ~80, ve srovnání se suchým betonem ~6–12)
• Endoskopickou inspekcí ukazující stojatou vodu nebo mokrou injektážní maltu uvnitř chráničky
• Chemickou analýzou vzorků injektážní malty vykazující zvýšený obsah chloridů

Koroze chráničky

Koroze chráničky postihuje kovové chráničky a v extrémních případech může ohrozit ochrannou funkci chráničky. Plastové chráničky jsou ze své podstaty odolné proti korozi, což tento způsob selhání eliminuje.

Mechanismus koroze u kovových chrániček

Pozinkované ocelové chráničky korodují několika mechanismy:

Spotřebování zinku. Pozinkovaný zinkový povlak poskytuje katodickou ochranu – zinek koroduje přednostně před podkladovou ocelí. V agresivním prostředí (vysoký obsah chloridů, nízké pH, vysoká vlhkost) může být zinkový povlak spotřebován během 10–20 let.

Perforace oceli. Po vyčerpání zinku koroduje základní ocel. Perforace stěny chráničky vytváří přímou cestu pro vodu a chloridy k dosažení kabelu. Důlková koroze může vytvořit perforační otvory za 5–15 let v agresivním prostředí.

Galvanická vazba. V přítomnosti elektrolytu (voda s chloridy) vzniká mezi zinkovým povlakem a vysokopevnostními ocelovými lany galvanický článek. Zinek, který je více anodický, koroduje přednostně – ale galvanický potenciál může také pohánět korozi lana, pokud je zinek lokálně spotřebován.

Detekce koroze chráničky

Koroze chráničky se zjišťuje:

• Analýzou signálu GPR – zkorodované kovové chráničky vykazují odlišné odrazové charakteristiky než neporušené chráničky
• Mapováním půlčlánkového potenciálu – záporné potenciály v rozmezí −350 až −500 mV CSE indikují aktivní korozi
• Delaminací nebo odprýskáváním betonového krytí podél profilu kabelu – expanze korozních produktů na povrchu chráničky působí vnějším tlakem na beton
• Endoskopickou inspekcí skrze vyvrtané otvory ukazující rez, perforační otvory nebo zkorodovaný vnitřek chráničky

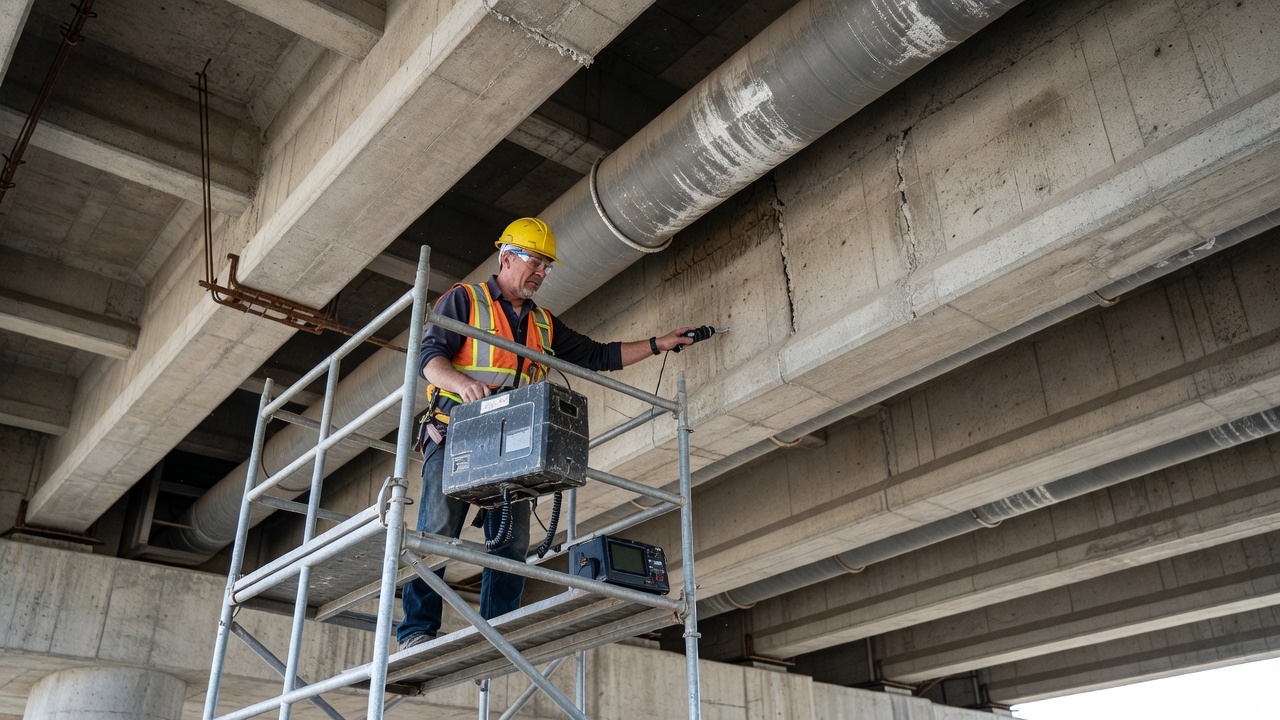

Metody inspekce

Inspekce předpínacích chrániček se opírá o kombinaci metod nedestruktivního testování (NDT) a cíleného destruktivního průzkumu. Postupný inspekční protokol doporučený průmyslovou praxí (podle FPrimeC, FDOT a PTI DC80.3-12) se řídí čtyřmi kroky.

Krok 1: Ground-penetrační radar (GPR)

GPR využívá vysokofrekvenční elektromagnetické vlny (antény 900–1600 MHz pro PT inspekci) vysílané do betonu. Odrazy vznikají na rozhraních, kde se mění dielektrická permitivita. GPR rychle mapuje kompletní uspořádání kabelů po délce prvku, identifikuje kovové versus plastové chráničky na základě polarity odrazu signálu a detekuje hromadění vlhkosti kolem chrániček. GPR průzkum typického mostního pole lze dokončit za 2–4 hodiny s minimální přípravou povrchu. Klíčové omezení: GPR nedokáže spolehlivě rozlišit pevnou injektážní maltu od měkké injektážní malty nebo malých dutin, protože dielektrický kontrast mezi zatvrdlou injektážní maltou a suchým vzduchem může být nedostatečný.

Krok 2: Zkouška Impact-Echo (IE)

Impact-Echo je jednostranná NDT metoda, která využívá mechanický úder k vygenerování napěťových vln (2–50 kHz) v betonu. Vlny se šíří prvkem a odrážejí se od vnitřních rozhraní – dutin, delaminací, chrániček nebo zadního povrchu. Snímač zaznamenává povrchové posuny způsobené odraženými vlnami a časový signál je transformován do frekvenční oblasti pomocí rychlé Fourierovy transformace (FFT).

Dominantní frekvence f souvisí s hloubkou d odrážejícího rozhraní vztahem:

d = β × Vp / (2f)

kde Vp je rychlost P-vln v betonu (typicky 3600–4200 m/s pro kvalitní beton) a β je tvarový faktor (typicky 0,96 pro desku). Dutina v injektáži v chráničce vyvolává výrazný frekvenční posun – typicky nižší frekvenci – ve srovnání s pevně zainjektovanou chráničkou. IE testování je rychlé, nákladově efektivní a vyžaduje pouze jednostranný přístup.

Nedávné pokroky kombinují IE s hlubokým učením – dvoustupňová metoda využívající impact echo a konvoluční neuronové sítě pro automatizovanou detekci zhutněnosti injektáže, dosahující >90% přesnosti při identifikaci dutin v řízených testech.

Krok 3: Ultrazvuková pulzní echa (UPE) tomografie

UPE tomografie využívá pole nízkofrekvenčních ultrazvukových měničů (25–100 kHz) k vytvoření 3D tomografických snímků vnitřních prvků. Více měničů je odpáleno v sekvenci a odražené signály jsou zpracovány pomocí algoritmů Synthetic Aperture Focusing Techniques (SAFT) nebo Full Matrix Capture with Total Focusing Method (FMC/TFM).

UPE poskytuje podrobné průřezové informace o stavu chráničky – rozlišuje pevnou injektážní maltu, měkkou injektážní maltu, dutiny a dutiny vyplněné vodou na základě rozdílů akustické impedance. Moderní systémy (např. Proceq Pundit PD8050) se integrují s vizualizací v rozšířené realitě a poskytují inspektorům intuitivní 3D znázornění umístění dutin.

Omezením je nižší rychlost průzkumu ve srovnání s GPR screeningem a potřeba kvalifikované interpretace. Nicméně při kombinaci UPE s GPR pro přesné určení polohy chráničky přesahuje přesnost detekce dutin v injektáži 85 %.

Krok 4: Endoskopická inspekce

Endoskopická inspekce poskytuje přímé vizuální potvrzení vnitřních podmínek. Maloprůměrový optický nebo video endoskop (typicky 6–10 mm průměr) se zavádí přes vstupy pro injektáž, vývody nebo vyvrtané inspekční otvory. Endoskopy s kloubovými konci mohou inspektovat ve více směrech z jednoho přístupového bodu a ty s kamerovými hlavami poskytují vysoce rozlišené video a statické snímky.

Inspektor přímo pozoruje:

• Úroveň a úplnost zaplnění injektážní maltou
• Stav povrchu lana (lesklá ocel = pasivní/ chráněná; černá/tmavá = pasivovaná; oranžová/červená = aktivní koroze)
• Přítomnost stojaté vody nebo vlhkosti
• Rozměry a propojení dutin
• Kvalitu injektážní malty (tvrdá, měkká, křídová, segregovaná)
• Vnitřní stav chráničky (koroze kovových chrániček, integrita plastových chrániček)

V případové studii mostu v Britské Kolumbii (Haixue, PTI Journal 2017) byly vyvrtány 3/4palcové otvory v místech podezření na dutiny potvrzených metodou impact-echo. Endoskopická inspekce odhalila korozní produkty podél lan v dutinách, což potvrdilo existenci dutin o délce 25–33 stop a že již iniciovaly korozi.

Validační protokol

Podle průmyslové praxe by minimálně 5 % testovacích míst mělo být ověřeno invazivními metodami – jádrovým vrtáním skrze krycí beton k odkrytí chráničky nebo endoskopickou inspekcí skrze vyvrtané otvory. Tato validace kalibruje výsledky NDT a poskytuje průkazný důkaz stavu chráničky. FDOT i FHWA doporučují postupné, více-metodické protokoly, kde výsledky GPR informují o umístění testů IE/UPE a výsledky NDT informují o umístění endoskopie a jádrových vrtů.

Důsledky problémů s chráničkami

Důsledky defektů chrániček – dutin, vnikání vody, koroze – sahají od lokalizovaného zhoršení stavu lana až po úplné konstrukční selhání.

Mechanismy koroze kabelů

Uvnitř duté nebo vodou naplněné chráničky postihují předpínací ocel tři korozní mechanismy:

Rovnoměrná koroze. K celkové ztrátě průřezu dochází na exponovaném povrchu. Rychlost koroze v dutině s cyklickým vlhčením a sušením může dosáhnout 0,1–0,5 mm/rok – což je dostatečné ke zmenšení drátu o průměru 5 mm na 4 mm během 2–5 let. Protože je lano namáháno na 70–80 % meze pevnosti v tahu, snižuje 20% redukce průřezu součinitel bezpečnosti z 1,25 na 1,0 a jakékoli další zatížení může způsobit lom.

Důlková koroze. Lokalizované napadení vytváří hluboké, úzké důlky, které působí jako koncentrátory napětí. Důlek hluboký pouze 1 mm v drátu o průměru 5 mm může snížit čistý průřez a vytvořit koncentraci napětí o faktoru 3–5, čímž iniciuje křehký lom při nominálních napětích hluboko pod mezí kluzu.

Korozní praskání pod napětím (SCC). Kombinované působení trvalého tahového napětí a korozního prostředí vytváří křehké trhliny, které se šíří kolmo ke směru napětí. SCC u předpínací oceli nastává při koncentracích chloridů nad 0,07 % hmotnosti injektážní malty a může způsobit selhání během měsíců od iniciace.

Vodíková křehkost. Atomární vodík produkovaný korozními reakcemi difunduje do ocelové mřížky, snižuje tažnost a způsobuje náhlý křehký lom. Vysokopevnostní oceli (>1200 MPa pevnost v tahu) jsou nejnáchylnější – všechna předpínací lana Grade 270 (1860 MPa) spadají do této kategorie.

Případové studie selhání

Mid-Bay Bridge, Florida (inspekce 90. let). Inspekce odhalila předpínací kotevní hlavu ležící na betonovém povrchu se všemi připojenými lany silně zkorodovanými. Selhaný kabel představoval 16% ztrátu únosnosti konstrukce. Další vyšetřování odhalilo rozštěpenou plastovou chráničku, špatnou kvalitu injektážní malty a rozsáhlou korozi související s dutinami.

Sunshine Skyway Bridge, Florida. Svislé smyčkové kabely v mostních pilířích vykazovaly korozi přesahující 10 % celkové délky lana za méně než 20 let provozu – konstrukce navržená na 100 let životnosti. Vnikání vody v kotvách a nedostatečné zaplnění injektážní maltou byly hlavními příčinami.

Huntingdon Railway Viaduct, Velká Británie (projekt Structures Moonshot). NDT vyšetřování pomocí GPR, ultrazvukového pulzního echa a impact-echo odhalilo více dutin v injektáži, nesprávně umístěnou příčnou výztuž, chybějící horizontální výztuž nad chráničkami a lokalizované dutiny kolem dvojitých výztužných prutů. Vyšetřování prokázalo, že více-technologické NDT přístupy poskytují nejvyšší spolehlivost při identifikaci defektů chrániček.

Ekonomické důsledky

Ekonomický dopad problémů s chráničkami je značný. Náklady na detekci dutin a opravu injektáže se typicky pohybují od 5 000 do 20 000 USD na kabel v závislosti na přístupnosti a rozsahu dutiny. Výměna kabelu (u nesoudržných systémů) stojí 50 000–200 000 USD na kabel. Plná konstrukční rehabilitace korozně poškozených PT mostů může přesáhnout 10 milionů USD. Preventivní náklady na řádnou injektáž a kontrolu kvality během výstavby jsou jen zlomkem nákladů na opravu.

Oprava chrániček a reinjektáž

Když jsou dutiny detekovány a potvrzeny, je oprava nezbytná k obnovení protikorozní ochrany a konstrukční soudržnosti.

Oprava vakuovou injektáží

Vakuová injektáž je nejúčinnější metodou opravy stávajících dutin. Postup podle PCI a průmyslové praxe:

1. Lokalizace dutiny a přístup. Umístění dutiny je potvrzeno NDT a endoskopií. Jeden nebo dva malé přístupové otvory (typicky o průměru ½ až ¾ palce) jsou vyvrtány tak, aby protínaly dutinu, přičemž je třeba se vyhnout kontaktu s předpínacími lany.
2. Aplikace vakua. Vakuové čerpadlo je připojeno k jednomu přístupovému otvoru a vytváří podtlak −0,08 MPa (−0,8 bar). Vakuum odstraňuje vzduch a vlhkost z dutiny.
3. Injektáž. Nízkoviskózní cementová injektážní malta nebo epoxidová pryskyřice je vstřikována druhým přístupovým otvorem při zachování vakua. Záporný tlakový rozdíl vtahuje injektážní maltu do dutiny a zajišťuje úplné zaplnění.
4. Ověření. Endoskopická inspekce po injektáži potvrzuje úplné zaplnění dutiny. Pokud zůstanou zbytkové dutiny, proces se opakuje prostřednictvím dalších přístupových bodů.
5. Utěsnění. Přístupové otvory jsou utěsněny nesmršťovací injektážní maltou nebo epoxidem. Oprava je zdokumentována v provozních záznamech.

Klíčové výhody vakuové injektáže

• Pro aplikaci vakua stačí pouze jeden přístupový otvor
• Injektážní malta zcela vyplní dutinu bez potřeby dalších odvzdušnění
• Podtlak odstraňuje vlhkost z dutiny před injektáží
• Proces funguje jak pro malé lokalizované dutiny, tak pro velké rozsáhlé dutiny

Omezení

• Dutina musí být přístupná – omezené nebo geometricky složité dutiny mohou vyžadovat více přístupových bodů
• Chránička musí být dostatečně neporušená, aby udržela vakuum – velké narušení chráničky zabrání udržení vakua
• Oprava dutiny neřeší stávající korozní poškození – výrazně zkorodovaná lana mohou vyžadovat dodatečná protikorozní opatření nebo konstrukční zesílení

Reinjektáž velkých dutin

U dlouhých dutin (přesahujících 5–10 metrů) se proces vakuové injektáže provádí postupně – dutina je rozdělena na segmenty vrtáním přístupových otvorů v intervalech a každý segment je vakuově injektován samostatně. Tím je zajištěno úplné zaplnění celé délky dutiny bez rizika zachycení vzduchových kapes.
