Dodatečné předpínání v betonových konstrukcích

Principy předpínání

Předpjatý beton je beton, do kterého jsou záměrně vnášena vnitřní tlaková napětí — typicky napínáním vysokopevnostních ocelových prvků — aby působila proti tahovým napětím, která vzniknou při provozním zatížení. Pevnost betonu v tahu je přibližně pouze 10 % jeho pevnosti v tlaku, v rozmezí 2 až 5 MPa (300–700 psi) v závislosti na třídě, ve srovnání s pevnostmi v tlaku 20 až 80 MPa (3 000–12 000 psi). Bez předpínání by beton praskal již při relativně nízkém tahovém napětí, což by omezovalo délky rozpětí a vyžadovalo větší průřezy. Předpínání účinně oddaluje nebo eliminuje tyto trhliny a vytváří konstrukční materiál, který se při provozním zatížení chová pružně.

Základním principem je vnesení tlaku do oblastí prvku, které budou později vystaveny tahu od působícího zatížení. Hydraulický lis napíná ocelový kabel (lano nebo tyč) na přibližně 70–80 % jeho mezní pevnosti v tahu — typicky na 0,75 fpu pro běžné aplikace, kde fpu je předepsaná pevnost v tahu předpínací oceli. Poté, co je kabel ukotven proti betonu pomocí mechanických kotev, se kabel pružně zkracuje. Tato zkracující síla se přenáší jako tlak do betonového průřezu. Při působení provozního zatížení musí indukovaná tahová napětí nejprve překonat toto existující předpětí, než se v betonu vyvine čisté tahové napětí.

„Knižní analogie“ se často používá k vysvětlení principu: naskládejte knihy vedle sebe a pevně je stiskněte z obou stran. Tlak vytvoří dostatečné tření, aby se celý stoh dal zvednout jako jeden celek a dokonce unesl další zatížení na vrchu, aniž by se knihy rozpadly. Betonový prvek se pod předpětím chová podobně — tlaková síla drží materiál pohromadě proti působícím ohybovým momentům.

Klíčové napěťové stavy u dodatečně předpínaného prvku zahrnují tři kritické podmínky. Počáteční stav v okamžiku přenosu síly: beton je stlačen a kabel nese napínací sílu sníženou o okamžité ztráty. Mezi okamžité ztráty patří ztráta třením mezi kabelem a chráničkou (charakterizovaná součinitelem vlnitosti k a součinitelem zakřivení μ podle AASHTO LRFD), pružné zkrácení betonu v důsledku jeho stlačení pod předpínací silou a ztráta usazením klínů v kotvě při uvolnění lisu. Provozní stav při plném návrhovém zatížení: působící zatížení vyvolává tah, snížený o existující tlak. Cílem je buď nulové tahové napětí (plně předpjaté — třída U podle ACI 318), nebo omezené tahové napětí v rámci pevnosti betonu v tahu (částečně předpjaté — třída T nebo C). Mezní stav při porušení: předpětí přispívá k mezní ohybové pevnosti a průřez se analyzuje podobně jako u železobetonu pomocí přetvárné kompatibility a rovnováhy.

Předpínání na kotvách versus dodatečné předpínání představuje dvě základní kategorie předpjatého betonu. Při předpínání na kotvách jsou kabely napínány mezi pevnými opěrami v prefabrikačním závodě před betonáží. Po dosažení dostatečné pevnosti betonu (typicky 24–48 hodin při 70 % předepsané pevnosti v tlaku) se kabely uvolní a síla se přenese na beton prostřednictvím soudržnosti mezi ocelí a okolním betonem. Předpínání na kotvách je efektivní pro hromadnou výrobu standardizovaných prefabrikovaných prvků, jako jsou dutinové stropní panely, dvojité T nosníky a AASHTO mostní nosníky, s rozpětím až přibližně 60 m. Při dodatečném předpínání jsou kabely napínány až po zatvrdnutí betonu. Chráničky se ukládají do bednění před betonáží, beton se nalije a vytvrdí a poté se kabely provlečou chráničkami a napínají se proti zatvrdlému betonu. Síla se přenáší prostřednictvím mechanických kotev dosedajících přímo na beton, nikoli prostřednictvím soudržnosti. Dodatečné předpínání umožňuje rozpětí od 20 m do více než 200 m a je dominantní metodou pro monolitické mosty, segmentovou výstavbu a stropní desky budov.

Vnitřní a vnější předpínání řeší různá konstrukční uspořádání. Vnitřní předpínání používá kabely uložené uvnitř betonového průřezu, což je nejběžnější uspořádání. Vnější předpínání umisťuje kabely vně betonu — například uvnitř dutin komorových nosníků — a často se používá pro zesilování stávajících konstrukcí. Lineární předpínání se aplikuje na nosníky, desky a průvlaky, zatímco kruhové předpínání obepíná kabely kolem obvodu nádrží, potrubí a sil, aby odolávalo obvodovému tahu od vnitřního tlaku.

Komponenty systému dodatečného předpínání

Předpínací ocel — lana a tyče

Převládajícím typem předpínací oceli v moderním dodatečném předpínání je 7drátové lano odpovídající ASTM A416/A416M. Každé lano se skládá ze šesti vnějších drátů spirálovitě vinutých kolem rovného středového drátu (královského drátu) v konfiguraci 1×7. Spirálové vinutí zajišťuje mechanické spojení se zálivkou (u soudržných systémů) a umožňuje účinné uchopení lana klíny. Lano třídy 270 (předepsaná pevnost v tahu 1860 MPa) s nízkou relaxací je standardem pro většinu PT aplikací, kde je relaxace po 1000 hodinách omezena na ≤ 2,5 % podle ASTM A416.

Lano o průměru 0,6 palce (15,24 mm) do značné míry nahradilo lano 0,5 palce (12,7 mm) jako průmyslový standard pro mostní stavby, protože jeho větší plocha průřezu snižuje počet potřebných lan pro danou předpínací sílu, což zjednodušuje kotevní oblasti a snižuje přehuštění chrániček. Tolerance rozměrů lan znamenají, že skutečné rozměry se liší od jmenovitých; PTI uvádí minimální mezní pevnost v tahu (MUTS) jako kritérium přijetí namísto jmenovitých rozměrů.

Vysokopevnostní tyče odpovídající ASTM A722/A722M Typ II poskytují alternativu k lanům pro specifické aplikace. Tyče jsou k dispozici v třídě 150 (minimální mez kluzu 1035 MPa) s průměry od 16 mm (5/8 palce) do více než 50 mm (2 palce). Typické mostní aplikace používají tyče o průměru 32 mm (1–1/4 palce) nebo 35 mm (1–3/8 palce) pro příčné předpínání, svislé předpínání stojin a kotvení kotevních oblastí. Tyče jsou ze své podstaty méně náchylné ke korozi než lana díky jejich nižší pevnosti, většímu průměru průřezu a menšímu poměru povrchu k objemu. Tyčové systémy se také používají pro zemní kotvy, skalní kotvy a základové kotvení, kde jsou vyžadovány vysoké síly na krátkých délkách.

Kotvy

Aktivní (napínací) kotvy jsou umístěny na konci, kde hydraulický lis dosedá na beton. Kompletní sestava kotvy zahrnuje několik součástí. Kotevní deska přenáší sílu z kabelu do betonu; může to být základní plochá deska pro menší kabely nebo speciální odlitek s integrovaným ovinutím pro vícekabelové systémy. Napětí v ložné ploše pod deskou je omezeno ustanoveními ACI 318, typicky na 0,85 fci’ √(A₂/A₁), kde fci’ je pevnost betonu v tlaku v době přenosu a A₂/A₁ je poměr nosné plochy k ložné ploše, omezený na maximálně 2. Klínová deska (vícekabelové systémy) obsahuje jednotlivé klíny pro každé lano. Klíny jsou dvoudílné nebo třídílné kuželové, tepelně zpracované ocelové součásti s vnitřním ozubením (zuby), které uchopí lano při uvolnění napětí. Úhel klínu a vzor ozubení jsou navrženy tak, aby zajistily bezpečné uchopení bez poškození drátů lana nebo vzniku koncentrací napětí. Trubka tvoří přechod mezi kotevní deskou a chráničkou a poskytuje hladkou dráhu pro kabel a utěsňuje konec chráničky. Ovinutí — typicky spirálová výztuž — obklopuje lokální kotevní oblast, aby odolávala třecím a odštěpovacím silám, které vznikají při šíření soustředěné předpínací síly do betonového průřezu. Zapouzdřovací krytka poskytuje ochranu proti korozi utěsněním odhalené kotvy po napnutí.

Pasivní (pevné) kotvy jsou nenapínacím koncem. U nesoudržných jednolanových kabelů je pasivní konec typicky předem smontován ve výrobě s lisovaným tvarovým nálitkem, který dosedá na betonový kužel. U soudržných vícekabelových kabelů se pasivní konec typicky skládá z kotevní desky podobné aktivnímu konci, ale bez klínové desky.

Mezilehlé kotvy jsou umístěny v pracovních spárách, aby umožnily etapové napínání částí kabelu. Běžné je to u segmentové mostní výstavby, kde jsou konzolové kabely napínány u každého segmentu před betonáží nebo osazením dalšího segmentu.

Kotevní oblasti se podle terminologie PTI dělí na dvě zóny. Lokální zóna je hranolová oblast bezprostředně obklopující kotevní desku, včetně ovinutí a minimálního betonového krytí. Obecná zóna (Saint-Venantova oblast) sahá od kotvy do vzdálenosti rovné celkové výšce prvku, přes kterou se soustředěná předpínací síla rozptýlí do lineárního rozdělení napětí.

PT chráničky

Chráničky tvoří dutinu, ve které je umístěn kabel, a u soudržných systémů obsahují zálivku. Používají se dva typy chrániček.

Korugované ocelové chráničky jsou spirálovitě vinuty z pozinkované oceli s minimální tloušťkou stěny přibližně 0,6 mm (0,024 palce). Korugace zajišťují mechanické spojení mezi chráničkou a okolním betonem a mezi chráničkou a zálivkou, čímž zajišťují spolupůsobení. Podle AASHTO LRFD Specifikací pro navrhování mostů musí být minimální vnitřní průřezová plocha chráničky 2,0 až 2,5krát větší než čistá plocha kabelu. U 19lanového kabelu 0,6 palce s celkovou plochou oceli 2 660 mm² je minimální plocha chráničky 5 320 mm², což odpovídá vnitřnímu průměru chráničky přibližně 82 mm. V praxi se vnitřní průměry chrániček pohybují od přibližně 60 mm u malých kabelů do více než 200 mm u velkých vícekabelových systémů. Ocelové chráničky musí být pozinkovány pro odolnost proti korozi a musí být v bednění odpovídajícím způsobem podepřeny, aby se zabránilo jejich posunu při betonáži.

HDPE (plastové) chráničky jsou vyrobeny z polyetylénu s vysokou hustotou s korugovaným nebo žebrovaným vnějším povrchem pro soudržnost s betonem. Plastové chráničky nabízejí několik výhod: jsou ze své podstaty odolné proti korozi bez galvanického spojení s ocelí, poskytují vodotěsné uzavření při správném spojení, mají nižší součinitele tření než ocelové chráničky a jsou dostatečně pružné, aby se přizpůsobily zakřiveným profilům bez zalomení. Plastové chráničky vyžadují ochranu proti UV záření při skladování na slunci před instalací a musí být řádně spojeny ve spojích, aby se zabránilo úniku zálivky. Plastové chráničky jsou stále častěji preferovány pro agresivní prostředí a jsou vyžadovány pro FHWA úroveň ochrany kabelu PL-3.

Injektážní zálivka

Cementová zálivka je materiál čerpaný do chráničky po napnutí, aby vytvořil soudržnost mezi kabelem a okolním betonem (u soudržných systémů) a poskytl ochranu proti korozi prostřednictvím alkalického prostředí. Podle PTI M55.1 (Specifikace pro injektáž dodatečně předpínaných konstrukcí) musí zálivka splňovat přísné požadavky: vodní součinitel ≤ 0,44; 28denní pevnost v tlaku ≥ 35 MPa (5 000 psi) podle ASTM C109; nulové odměšování vody po počátečním míchání podle ASTM C940; plastické rozpínání 0–10 % po 3 hodinách podle ASTM C1741; výtoková doba 11–30 sekund podle ASTM C939; maximální obsah chloridových iontů < 0,08 % hmotnosti cementového materiálu; a zachování tekutosti po ≥ 30 minut po namíchání. Předem balené zálivky jsou silně preferovány pro konzistenci a kontrolu kvality. Tixotropní zálivky — které tuhnou v klidu, ale tečou při míchání — se používají u svislých kabelů, kde by bylo problémem stékání nebo odkapávání.

Zapouzdřovací systémy

Zapouzdřený kabel je zcela uzavřen ve vodotěsném obalu od konce ke konci. Systém zahrnuje plastový plášť (u nesoudržných) nebo plastovou chráničku (u soudržných), protikorozní povlak, zapouzdřovací krytku přes každou kotvu a utěsněné spoje trubek a spojek. FHWA definuje čtyři úrovně ochrany kabelu: PL-1A (standardní vnitřní), PL-1B (standardní vnější), PL-2 (zvýšená pro mírné prostředí) a PL-3 (maximální ochrana pro agresivní prostředí, s plně zapouzdřenými systémy, plastovými chráničkami a utěsněnými kotvami).

Soudržné versus nesoudržné dodatečné předpínání

Soudržné PT systémy

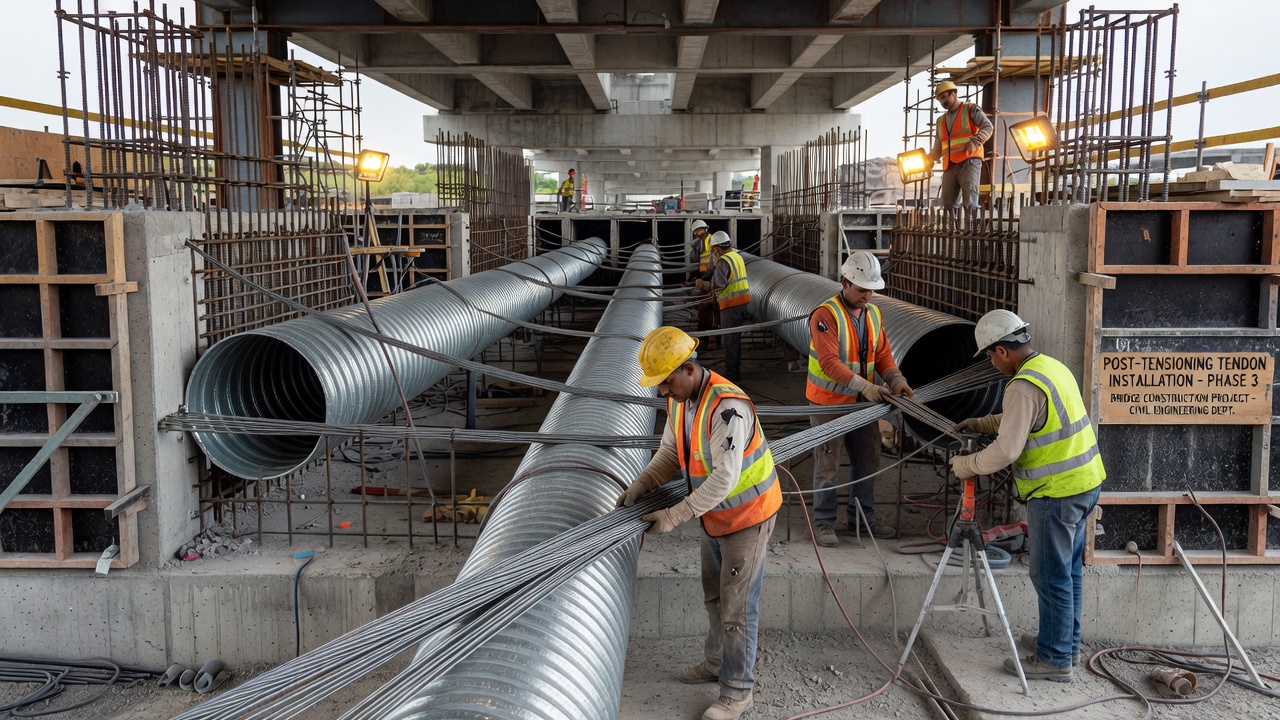

Při soudržném dodatečném předpínání je předpínací ocel umístěna uvnitř korugované chráničky (ocelové nebo plastové), která je zabetonována do konstrukce. Po dosažení dostatečné pevnosti betonu a napnutí kabelů je cementová zálivka čerpána do chráničky pod tlakem, přičemž zcela vyplní všechny dutiny okolo kabelů. Jakmile zálivka zatvrdne, vytvoří trvalé mechanické a chemické spojení mezi kabelem a okolním betonem.

Soudržný kabel se po zainjektování nemůže vůči betonu pohybovat — přenos síly probíhá prostřednictvím soudržného napětí na krátké délce. Zálivka poskytuje alkalické prostředí (pH 12,5–13), které pasivuje povrch oceli a vytváří stabilní vrstvu oxidu železa odolnou proti korozi. Při mezním zatížení mohou soudržná lana dosáhnout meze kluzu, protože soudržnost umožňuje přetvárnou kompatibilitu s okolním betonem. Soudržné systémy poskytují odolnost proti progresivnímu kolapsu — pokud jedno lano praskne, soudržné lano může vyvinout svou sílu na krátkou vzdálenost do zálivky, čímž zabrání katastrofickému šíření porušení.

Aplikace zahrnují mosty (segmentové, monolitické, spojované nosníky), velké převazovací průvlaky v budovách, těžce zatížené konstrukce a konstrukce v mořském nebo agresivním prostředí, kde je nezbytná vynikající ochrana proti korozi.

Nevýhody zahrnují požadavek na kvalifikované injektážní práce s přísnou kontrolou kvality a zkoušením, vyšší ztráty třením (součinitele vlnitosti a zakřivení pro ocelové chráničky jsou k = 0,0002/stopa a μ = 0,15–0,25 podle AASHTO), skutečnost, že vnitřní soudržné kabely nelze vyměnit, a potřebu vodotěsných chrániček k zabránění únikům zálivky.

Nesoudržné PT systémy

Při nesoudržném dodatečném předpínání je každé lano jednotlivě opatřeno korozním inhibitorem v podobě tuku a extrudováno bezešvým plastovým (HDPE) obalem, přes který se lano může volně pohybovat vůči betonu. Síla se přenáší pouze přes koncové kotvy a u vnějších kabelů přes mezilehlé odkloněné sedla.

Při mezním zatížení je napětí v nesoudržném laně omezeno, protože přetvoření není kompatibilní s okolním betonem. Napětí při jmenovité ohybové pevnosti (fps) u nesoudržných kabelů se vypočítá podle ACI 318 pomocí zjednodušených rovnic, které zohledňují poměr rozpětí k výšce a poměr soudržné výztuže. Nesoudržné systémy mají nižší ztráty třením než soudržné systémy, protože podél délky není kontakt se zálivkou. Jednolanový (monolano) je nejběžnější konfigurací pro stavební aplikace.

Aplikace zahrnují stropní desky budov (nadzemní i na terénu), parkovací stavby, základové desky, nosníky a průvlaky v budovách a konstrukce, kde může být v budoucnu nutná úprava.

Výhody zahrnují rychlou instalaci (žádná injektáž a žádná doba vytvrzování), vyměnitelnost (nesoudržná lana lze odnapínat a vytáhnout), nižší ztráty třením vyžadující méně lan pro stejnou předpínací sílu, snížený průhyb ve srovnání s ekvivalentními soudržnými průřezy a snadnější vytváření budoucích otvorů.

Nevýhody zahrnují nižší ochranu proti korozi (pouze tuk a plastový obal), zranitelnost v kotvách, kde může vniknout voda do kapsy, možnost progresivního kolapsu při selhání kotev, nižší mezní ohybovou pevnost ve srovnání s ekvivalentními soudržnými systémy, vyšší dlouhodobý průhyb při trvalém zatížení a větší množství nepředpínané výztuže požadované normou.

Srovnávací tabulka

Hybridní systémy

Soudržné a nesoudržné systémy lze kombinovat v rámci jedné konstrukce. Například nesoudržné jednolanové kabely v typických úrovních podlah se soudržnými vícekabelovými systémy v převazovacích průvlacích a sloupech. Tento přístup optimalizuje výhody každého systému — rychlou instalaci a vyměnitelnost pro desky a vysokou mezní pevnost s vynikající ochranou proti korozi pro kritické konstrukční prvky.

Injektáž a ochrana proti korozi

Požadavky na cementovou zálivku

Injektáž je nejkritičtější operací kontroly kvality u soudržného dodatečného předpínání. PTI M55.1-12 (aktualizováno na M55.1-19) definuje specifikaci pro injektáž dodatečně předpínaných konstrukcí. Zálivka musí splňovat přísné požadavky na čerstvé i zatvrdlé vlastnosti.

Předem balené zálivky jsou silně preferovány pro konzistenci, protože jsou továrně míchány s přesně řízenými poměry cementu, přísad (mikrosilika, popílek), rozpínacích přísad, plastifikátorů a inhibitorů koroze. Zálivky míchané na stavbě vyžadují přísné QC zkoušení každé dávky.

Tixotropní zálivky jsou formulovány tak, aby zůstaly tuhé v klidu (zabraňují stékání nebo odkapávání ve svislých nebo šikmých kabely) ale snadno tekly při působení čerpacího tlaku. Tato vratná vlastnost je činí ideálními pro svislé výstupy a šikmé stojiny u segmentových mostů.

Vakuová injektáž

U dlouhých kabelů (delších než 50 m), svislých nebo šikmých profilů a agresivního prostředí je předepsána vakuová injektáž. Vakuové čerpadlo vytvoří podtlak přibližně −0,08 MPa (−0,8 bar) v nejvyšším výstupu předtím, než je zálivka čerpána z nejnižšího vstupu. Vakuum odstraňuje vzduch z chráničky, čímž eliminuje zachycené vzduchové kapsy, které by jinak zůstaly jako dutiny. Zálivka je vtahována do chráničky jak čerpacím tlakem, tak podtlakem, což zajišťuje úplné vyplnění tenkých mezikružních prostorů mezi jednotlivými dráty vícekabelových lan. Vakuová injektáž významně snižuje riziko vzniku injektážních dutin, což je nejčastější vada trvanlivosti u soudržných PT systémů.

Injektážní operace

Injektáž musí být provedena v omezeném čase po napnutí — typicky ≤ 20 dní, s kratšími intervaly pro agresivní prostředí, kde jsou kabely vystaveny vlhkosti nebo chloridům. Zálivka je čerpána kontinuálně od nejnižšího vstupu k nejvyššímu výstupu. Všechny výstupy musí vypouštět zálivku stejné konzistence jako na vstupu, než jsou postupně uzavřeny. Minimální přetlak zálivky na nejvyšším výstupu je typicky 0,5–1,0 MPa. Po injektáži jsou vstupy a výstupy utěsněny uzavíracími ventily a krytky zůstávají pod tlakem po dobu počátečního tuhnutí.

Strategie ochrany proti korozi

Ochrana proti korozi u PT konstrukcí sleduje tříúrovňovou strategii. Úroveň 1 — Zálivka poskytuje alkalickou pasivaci (pH 12,5–13) a vytváří stabilní pasivní vrstvu oxidu železa na povrchu oceli. Úroveň 2 — Chránička a zapouzdření poskytují fyzickou bariéru proti vodě a chloridům. Úroveň 3 — Betonové krytí poskytuje terciární ochranu. Pro agresivní prostředí (mořské, rozmrazovací soli, průmyslové) zahrnuje zvýšená ochrana plně zapouzdřené systémy s plastovými chráničkami, utěsněné kotvy se zapouzdřovacími krytkami, epoxidem povlakovaná lana podle ASTM A882 a nerezová lana pro extrémní prostředí.

Dodatečné předpínání pro mosty

Metody segmentové výstavby

Letmá betonáž (balanced cantilever) je nejpoužívanější metodou pro středně a dlouhé dodatečně předpínané mosty. Segmenty jsou osazovány symetricky kolem každého pilíře — buď jako prefabrikované segmenty lité na pero a drážku, nebo monolitické pomocí betonovacích vozíků. Prefabrikované segmenty jsou odlévány na pero a drážku proti sousedním segmentům v betonárně, aby byl zajištěn dokonalý styk ve spárách, které jsou před aplikací dodatečného předpínání lepeny epoxidem. Monolitická letmá betonáž používá pojízdné bednění, které podpírá každý nově betonovaný segment, dokud nejsou napnuty konzolové kabely. Rozpětí se pohybuje od 50 do 230 m u prefabrikovaných a až 230+ m u monolitických. Systém kabelů zahrnuje konzolové kabely v horní desce nebo stojinách, které odolávají vlastní tíze během výstavby, a spojité kabely ve spodní desce, které jsou napínány po zmonolitnění spáry, aby odolávaly kladným ohybovým momentům od provozního zatížení.

Postupná výstavba po polích (span-by-span) používá montážní příhradový nosník nebo portálový jeřáb k podepření celého pole. Segmenty jsou spojeny epoxidem a dodatečně předepnuty v jedné operaci, typicky s cyklem výstavby jednoho pole za týden. Rozpětí je typicky ≤ 45 m (150 stop). Běžné jsou vnější kabely umístěné uvnitř dutiny komorového nosníku, odkloněné u mezilehlých sedel pro vytvoření požadovaného profilu. Vnější kabely jsou po celou dobu životnosti konstrukce přístupné inspekci a vyměnitelné.

Postupná konzolová výstavba (progressive cantilever) začíná u jedné opěry a postupuje přírůstkově směrem k protější opěře, přičemž segmenty jsou dopravovány po dokončené části a přidávány na postupující konec. Vyžadují se dočasné podpory uprostřed rozpětí. Tato metoda se používá tam, kde je omezený přístup, například u viaduktu Linn Cove na Blue Ridge Parkway.

Monolitické dodatečně předpínané mosty

Pro kratší rozpětí (20–50 m) jsou ekonomické monolitické dodatečně předpínané mosty na pevné skruži. Nosná konstrukce se betonuje na dočasných podpěrách, typicky s plnými nebo komorovými průřezy. Zakřivené profily kabelů jsou nízké uprostřed rozpětí a stoupají k hornímu povrchu u vnitřních podpor u spojitých polí, čímž vytvářejí proměnnou excentricitu, která poskytuje kladnou i zápornou momentovou únosnost po délce pole. Příčné dodatečné předpínání v horní desce komorových nosníků, s roztečí 0,6–0,9 m, rozděluje zatížení od kol příčně a omezuje podélné trhliny. Svislé dodatečné předpínání ve stojinách a diafragmatech poskytuje ovinutí v kotevních oblastech.

Spojované I-nosníkové mosty

Prefabrikované AASHTO nebo bulb-T nosníky jsou předepnuty na kotvách pro vlastní tíhu, osazeny jako prosté nosníky a poté spojeny do spojitosti pomocí monolitických spojovacích spár. Podélné chráničky pro dodatečné předpínání ve stojinách jsou spojeny ve spárách a dodatečné předpínání je aplikováno postupně — některé kabely jsou napnuty na nekompozitním průřezu, zbytek po vyzrání mostovkové desky.

Závěsy a extradosed mosty

Závěsy u zavěšených mostů jsou v podstatě nesoudržné vnější kabely s HDPE pláštěm a výplní z vosku nebo zálivky. Konfigurace zahrnují harfové (paralelní), vějířovité (sbíhající se k vrcholu pylonu) a polovějířovité uspořádání. Roviny závěsů mohou být jednoduché středové nebo dvojité okrajové. Rozpětí se pohybuje od 90 do 760 m u významných přemostění. Extradosed mosty hybridizují koncepty zavěšených a dodatečně předpínaných komorových nosníků s kratšími pylony, plošším sklonem závěsů a mostovkou jako primárním nosným prvkem. Jsou užitečné tam, kde je omezená výška pylonů.

Dodatečné předpínání pro letištní konstrukce

Předpjaté betonové vozovky

Předpjaté betonové vozovky (PCP) pro letiště jsou dodatečně předpínány vysokopevnostními ocelovými lany a jsou výrazně tenčí než běžně vyztužené vozovky. Typická tloušťka je 150–250 mm ve srovnání s 350–450 mm u spárované železobetonové vozovky. Hlavní výhodou je dlouhá délka desky bez spár — 150 až 300 m mezi spárami — což eliminuje většinu spár a s nimi spojené nároky na údržbu. Snížená údržba spár je obzvláště cenná u letištních vozovek, kde poruchy těsnění spár vytvářejí nebezpečí cizích předmětů (FOD) a umožňují průnik vody, který urychluje zhoršování vozovky.

Návrhové normy FAA jsou definovány v AC 150/5320-6E (Navrhování a hodnocení letištních vozovek). Návrhový program FAARFIELD používá 3D analýzu konečných prvků (NIKE3D_FAA) a vrstevnatou pružnou analýzu (LEAF) k výpočtu napětí a průhybů. Návrhovým kritériem pro tuhé vozovky je maximální horizontální napětí na spodním okraji PCC desky při zatížení okraje podvozkem letadla. 20letá návrhová životnost používá Minerovo pravidlo kumulativního poškození (CDF). Tlaky v pneumatikách letadel až 1,5 MPa (221 psi) jsou zahrnuty v analýze. Konfigurace podvozků letadel jsou klasifikovány jako jednoduché (S), dvojité (D), dvojité tandemové (2D), trojité tandemové (3D) a čtyřnásobné tandemové (4D).

Hangárové podlahy a terminálové konstrukce

Těžké dodatečně předpínané desky v hangárech nesou zatížení od zvedáků letadel a těžkého údržbového vybavení. Typická tloušťka se pohybuje od 200 do 350 mm v závislosti na typu letadla. Velké panelové rozměry s minimem spár poskytují hladké pojížděcí plochy pro pohyb letadel. Soudržné PT systémy se běžně používají pro ochranu proti korozi kvůli možnému vystavení hydraulickým kapalinám a chemikáliím pro odmrazování. Terminálové konstrukce s dodatečným předpínáním používají nesoudržné jednolanové systémy pro vyvýšené desky, což umožňuje velké bezsloupové prostory pro pohyb cestujících.

Příručka pro navrhování letišť ICAO (Doc 9157 Část 3)

ICAO Doc 9157 Část 3 poskytuje pokyny k charakteristikám navrhování vozovek a systému PCN (Pavement Classification Number) pro vykazování únosnosti. Rozložení hmotnosti letadla přiděluje přibližně 95 % hmotnosti letadla hlavnímu podvozku a 5 % přednímu podvozku. Označení uspořádání kol následuje konfigurace jednoduché (S), dvojité (D), trojité (T) a čtyřnásobné (Q) s tandemovými označeními (2S, 2D, 3D atd.). Příručka ICAO se zaměřuje především na metodiku navrhování běžných tuhých a pružných vozovek, přičemž navrhování předpjatých betonových vozovek je řešeno prostřednictvím národních norem (FAA AC 150/5320 ve Spojených státech) a rámec ICAO poskytuje charakterizaci zatížení letadly.

Problémy trvanlivosti PT

Mechanismy koroze

Koroze vyvolaná chloridy je nejrozšířenější příčinou zhoršení stavu kabelů. Chloridové ionty (Cl⁻) z rozmrazovacích solí, mořského prostředí nebo průmyslového prostředí pronikají betonovým krytím a lokálně narušují pasivní vrstvu oxidu na předpínací oceli. Lokální důlková koroze iniciuje a šíří se pod vysokým tahovým napětím v kabelu. Kritická prahová hodnota chloridů pro předpínací ocel je přibližně 0,2 % hmotnosti cementu — výrazně nižší než u běžné betonářské oceli — protože vyšší úroveň napětí a jemnější mikrostruktura vysokopevnostní oceli ji činí náchylnější. Důlková koroze lokálně zmenšuje průřez, koncentruje napětí a může vést k náhlému křehkému lomu bez předchozího viditelného varování.

Koroze za napětí (SCC) vzniká kombinovaným působením trvalého tahového napětí a korozního prostředí. SCC způsobuje křehký lom při napětích pod mezí kluzu, bez významné plastické deformace. Mezi běžné agresivní látky patří chloridy, dusičnany, sírany a fosforečnany. Vyšší tvrdost oceli zvyšuje rychlost šíření SCC trhlin.

Vodíkové křehnutí je podle PTI definováno jako křehké praskání vysokopevnostních ocelí způsobené současným působením tahového napětí a přítomnosti atomárního vodíku. Atomární vodík difunduje do ocelové mřížky, snižuje tažnost a způsobuje křehký lom. Zdroje zahrnují přepólované katodické ochranné systémy, galvanické spojení mezi rozdílnými kovy a korozní reakce produkující vodíkové ionty. Vodíkové křehnutí je nejnebezpečnější pro oceli s pevností v tahu přesahující 1200 MPa — což zahrnuje předpínací lano třídy 270 (1860 MPa). Porušení může být náhlé a katastrofické bez předchozího viditelného náznaku.

Injektážní dutiny

Injektážní dutiny jsou nejčastější vadou trvanlivosti u soudržných PT systémů. Dutiny vznikají v nejvyšších bodech zakřivených kabelů, v kotvách a přechodech mezi trubkou a chráničkou. Mechanismy vzniku zahrnují odpařování odměšované vody (zejména u svislých a šikmých kabelů), špatnou injektážní praxi (nedostatečný čerpací tlak, nesprávné pořadí uzavírání odvzdušnění), nedostatečné odvzdušnění zachycující vzduch v nejvyšších bodech, netěsné chráničky umožňující ztrátu zálivky a neúplné vyplnění při jednostranném čerpání. Dutiny poskytují prostor pro hromadění vody a doplňování kyslíku, čímž vytvářejí podmínky pro urychlenou lokální korozi. Rychlost koroze v dutině může být o řády vyšší než v řádně zainjektovaných oblastech, protože chybí pasivní alkalické prostředí a dutina může být periodicky proplachována okysličenou vodou.

Průnik vody do kotev

Kotva je nejzranitelnější oblastí pro průnik vody. Nesprávně utěsněné kotevní kapsy a nezainjektované zapouzdřovací krytky poskytují přímé cesty pro vodu k ocelovým klínům a koncům lan. Sekundární cesty zahrnují trhliny v betonu okolo kotevních desek, selhané tmely a netěsné výplně kapes. Hromadění vody u kotvy vede ke korozi klínů a konců lan, což může způsobit ztrátu kotevní kapacity a selhání kabelu.

Poškození chrániček a únavové opotřebení

Poškození chrániček během výstavby — rozdrcené nebo roztržené chráničky v důsledku přehuštění výztuže, nadměrného zhutňování betonu nebo pohybu bednění — vytváří otvory pro únik zálivky a průnik vody. Během provozu mohou ocelové chráničky korodovat v prostředí s vysokým obsahem chloridů, až se proděraví a vytvoří cesty pro chloridy ke kabelu. Vnější kabely u odkloněných sedel trpí únavovým opotřebením v důsledku cyklického pohybu kabelu proti sedlu při provozním zatížení. Toto opotřebení snižuje průřez lana v sedle a může iniciovat únavové trhliny, které se šíří při pokračujícím cyklickém zatížení.

Inspekce a NDT PT konstrukcí

Vizuální prohlídka

Vizuální prohlídka je prvním krokem každého hodnocení stavu PT. Inspektoři zkoumají oblasti kotev na trhliny, zabarvení nebo výkvěty v blízkosti kotevních kapes; rezavé zabarvení podél profilů kabelů; odlupující se nebo delaminovaný beton nad chráničkami; poškozené nebo chybějící zapouzdřovací krytky; a vodní stopy ve spárách. Samotná vizuální prohlídka však nedokáže detekovat vnitřní korozi kabelů, injektážní dutiny nebo prasklá lana. Poškození začíná uvnitř a může pokročit významně, než se objeví jakékoli povrchové příznaky.

Impact-Echo testování

Impact-Echo (IE) je jednostranná NDT metoda, která používá mechanický úder (typicky pružinový solenoid nebo malou ocelovou kuličku) ke generování nízkofrekvenčních napěťových vln (typicky 2–50 kHz) v betonu. Vlny se šíří do prvku a odrážejí se od vnitřních rozhraní — dutin, delaminací, chrániček nebo protilehlého povrchu. Snímač umístěný vedle místa úderu zaznamenává posun povrchu způsobený odraženými vlnami. Výsledný časový signál je transformován do frekvenční oblasti pomocí rychlé Fourierovy transformace (FFT). Dominantní frekvence (f) souvisí s hloubkou odrazného rozhraní (d) vztahem d = β × Vp / (2f), kde Vp je rychlost P-vln a β je tvarový součinitel. Injektážní dutiny v chráničkách vyvolávají výrazný frekvenční posun ve srovnání s řádně zainjektovanými chráničkami. IE testování je rychlé, nákladově efektivní a vyžaduje pouze přístup z jedné strany, což je ideální pro mostovky a desky.

Georadar

Georadar (GPR) používá vysokofrekvenční elektromagnetické vlny (typicky anténa 900–1600 MHz pro PT inspekci) vysílané do betonu. K odrazům dochází na rozhraních, kde se mění dielektrická permitivita — mezi betonem a stěnami chráničky, mezi ocelí a zálivkou a mezi zálivkou a vzduchovými dutinami. GPR rychle lokalizuje chráničky kabelů, mapuje jejich profil po délce prvku, identifikuje kovové versus plastové chráničky a detekuje nahromadění vlhkosti okolo chrániček, které může indikovat injektážní dutiny nebo průnik vody. GPR poskytuje rychlý screening s minimální přípravou povrchu. Hlavním omezením je, že GPR nedokáže spolehlivě rozlišit mezi tuhou a měkkou zálivkou nebo mezi malými dutinami a pevným materiálem, protože dielektrický kontrast mezi zatvrdlou zálivkou a suchými vzduchovými dutinami může být pro spolehlivou detekci nedostatečný.

Ultrazvuková pulzní echo tomografie

Ultrazvuková pulzní echo (UPE) tomografie používá pole nízkofrekvenčních ultrazvukových měničů (typicky 25–100 kHz pro beton) k vytvoření 3D tomografických snímků vnitřních struktur. Několik měničů je uspořádáno ve skenovacím poli a spouštěno v sekvenci. Odražené (echo) signály jsou zpracovávány pomocí technik syntetické apertury (SAFT) nebo plného maticového snímání s metodou totálního zaostření (FMC/TFM). UPE tomografie poskytuje detailní příčný řez informace o stavu chrániček — rozlišuje tuhou zálivku, měkkou zálivku, dutiny a dutiny vyplněné vodou na základě kontrastů akustické impedance. Omezením je nižší rychlost měření ve srovnání s GPR screeningem a potřeba vazebního média (nebo suchých bodových měničů) a zkušené interpretace.

Akustické monitorování

Monitorování akustické emise (AE) detekuje prasknutí lan v reálném čase. Elastické napěťové vlny uvolněné při přetržení lana se šíří betonem nebo ocelí a jsou detekovány piezoelektrickými senzory montovanými na kotvách nebo podél kabelu. AE monitorování poskytuje nepřetržitý dohled nad kritickými kabely — zejména vnějšími kabely a závěsy — a může lokalizovat místo přetržení s přesností na několik metrů po délce kabelu. Typický rozestup senzorů je 50–100 m. Výzvou je rozlišení signálů prasknutí lana od okolního hluku (doprava, stavební práce, tepelný pohyb) pomocí detekce událostí na základě prahových hodnot a analýzy průběhu vln.

Endoskopické vyšetření

Endoskopie poskytuje přímé vizuální potvrzení vnitřního stavu. Maloprůměrový (typicky 6–10 mm) optický nebo video endoskop je zaveden přes injektážní vstupy, výstupy nebo vyvrtané inspekční otvory. Inspektor může přímo pozorovat vnitřní stav chráničky, úroveň vyplnění zálivkou, stav koroze a přítomnost vlhkosti. Endoskopické vyšetření poskytuje definitivní ověření NDT zjištění, ale je omezeno na přístupné konce chrániček a nemůže prozkoumat dlouhé úseky bez více přístupových bodů.

Validační protokol

Podle průmyslové praxe (FPrimeC, FDOT) je doporučen postupný inspekční protokol: Krok 1 — GPR skenování pro lokalizaci všech chrániček a mapování profilů. Krok 2 — IE nebo UPE na podezřelých místech (nejvyšší body, odkloněná sedla, kotvy). Krok 3 — Křížová kontrola NDT zjištění ze všech metod. Krok 4 — Potvrzení na ≥ 5 % zkušebních míst invazivními metodami (jádrové vrty, endoskopie) pro kalibraci a validaci NDT výsledků.

Opravy a zesilování PT konstrukcí

Výměna kabelů

Výměna kabelů je proveditelná u nesoudržných systémů, kde lze jednotlivé jednolanové kabely řízeně odnapínat a vytáhnout, poté nahradit novým lanem s tukem a obalem. Postup zahrnuje lokalizaci a odhalení kotev, instalaci odnapínacího zařízení (specializovaný lis nebo řezací postup s bezpečnostními prvky), řízené uvolnění předpínací síly, odstranění starého kabelu, instalaci nového lana, opětovné předepnutí na předepsanou sílu a utěsnění zapouzdření. U soudržných systémů nelze vnitřní kabely obecně odstranit a musí se použít alternativní metody zesílení.

Vnější dodatečné předpínání

Vnější dodatečné předpínání je nejpoužívanější aktivní metodou zesilování stávajících konstrukcí. Podle definice PTI může vnější dodatečné předpínání zvýšit a/nebo obnovit únosnost téměř jakéhokoli konstrukčního prvku, včetně nosníků, průvlaků, jednosměrných desek, obousměrných desek, předpjatého i nepředpjatého betonu, ocelových a dřevěných prvků. Systém zahrnuje vysokopevnostní lana nebo tyče, vnější odkloněná sedla připevněná ke konstrukci, korozně chráněný kabel (opatřený tukem a obalem nebo uložený v HDPE trubkách se zálivkou) a koncové kotevní sestavy. Vnější dodatečné předpínání je aktivní systém — na rozdíl od pasivních metod zesilování, jako je FRP obalování nebo lepení ocelových desek, vyvíjí měřitelnou tlakovou sílu, která okamžitě působí proti provoznímu zatížení. Mezi výhody patří minimální přídavná hmotnost, plná kontrolovatelnost a vyměnitelnost, minimální narušení během instalace a žádné snížení průjezdné výšky.

CFRP kabely

Kabely z uhlíkových vláken (CFRP) nabízejí alternativu k oceli pro zesilovací aplikace, kde je prvořadá odolnost proti korozi. CFRP poskytuje nulovou náchylnost ke korozi, vysoký poměr pevnosti k hmotnosti (přibližně 5krát pevnější než ocel při stejné hmotnosti) a vynikající únavovou odolnost. Omezení zahrnují nižší modul pružnosti (přibližně 40 % oceli), což snižuje účinnost rozvoje předpínací síly, obavy z creepového porušení při trvale vysokém napětí a vyšší náklady na materiál. CFRP dodatečné předpínání se používá pro zesilování korozně poškozených konstrukcí, zvyšování kapacity pro vyšší provozní zatížení a seismické zesilování.

Oprava injektážních dutin

Když jsou dutiny detekovány NDT a potvrzeny endoskopií, lze je opravit injektáží nízkoviskózní cementové nebo epoxidové zálivky. Přístupové otvory se vyvrtají do místa dutiny, přičemž se vyhnete kontaktu s předpínacími lany. Nízkoviskózní zálivka nebo epoxid je injektován pod nízkým tlakem (typicky < 0,5 MPa, aby se zabránilo prasknutí chráničky), dokud není dutina vyplněna. Po injektáži endoskopické vyšetření ověří úplné vyplnění. Injektážní otvory se poté utěsní.

Normy a specifikace

Institut pro předpínání (PTI)

Americký betonářský institut (ACI)

AASHTO LRFD Mostní specifikace

FHWA (Federal Highway Administration)

Normy pro materiály a zkoušení

Certifikační programy

PTI a ASBI administrují certifikační programy pro pracovníky zapojené do PT výstavby a inspekce: PTI Úroveň 1 Montér nesoudržného PT (stavební personál), PTI Úroveň 1 a 2 Inspektor nesoudržného PT, PTI Úroveň 1 a 2 Opravy, rehabilitace a zesilování nesoudržného PT a ASBI Certifikace injektáže pro injektáž soudržných PT mostů. Tyto programy vyžadují písemné zkoušky a prokázanou odbornost v terénu, s recertifikací v předepsaných intervalech.

Glosář klíčových termínů dodatečného předpínání

Sestaveno z FHWA-NHI-13-026 Post-Tensioning Tendon Installation and Grouting Manual (2013), PTI TAB.3-13 Post-Tensioning Terminology (2013), PTI M55.1-12, AASHTO LRFD Bridge Design Specifications, FAA AC 150/5320-6E, ICAO Doc 9157 Part 3, ACI 222.2R-14, ACI 318-19 a průmyslových technických zdrojů.
