Mostní výmoly — Posouzení a monitoring

Definice a mechanismus vzniku výmolu

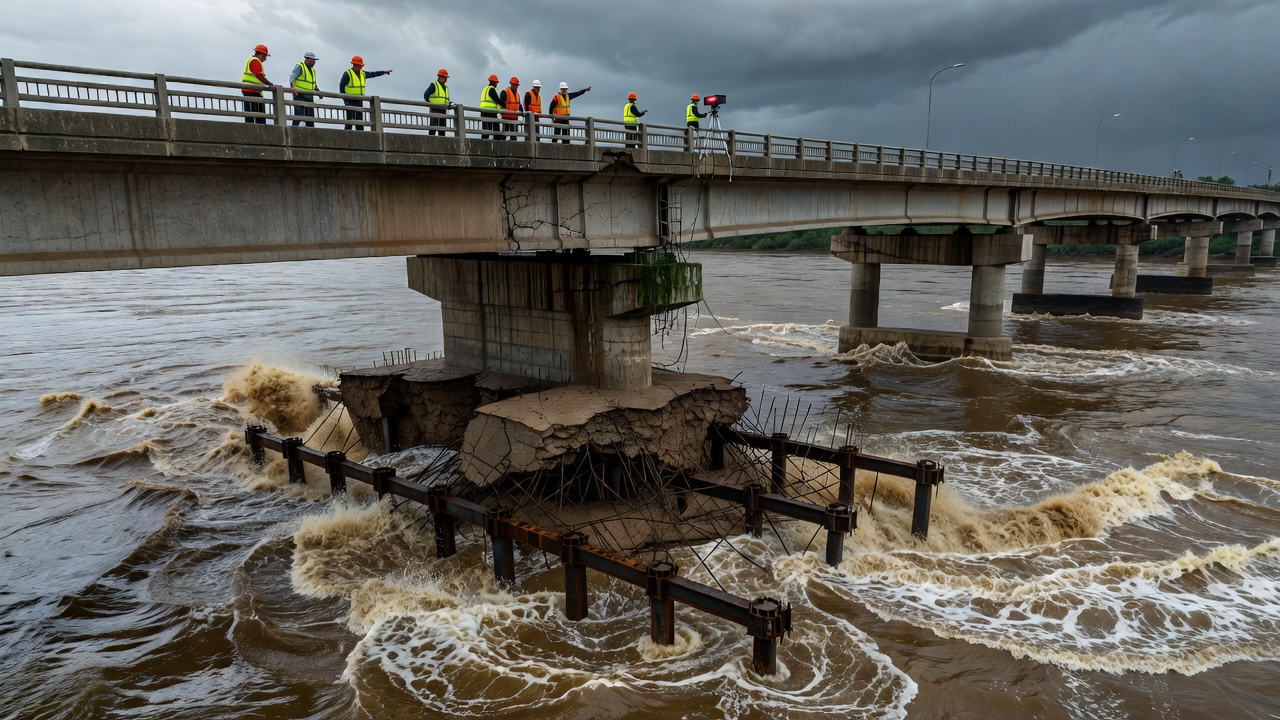

Mostní výmol je odnos zrnitého materiálu dna — písku, štěrku, bahna, jílu nebo jiných naplavenin — z okolí prvků spodní stavby mostu erozním působením proudící vody. Je to nejčastější příčina selhání mostů ve Spojených státech, zodpovědná za více než 60 % všech zřícení mostů podle statistik FHWA shromážděných od havárie mostu Schoharie Creek v roce 1987 v New Yorku. Výmol podkopává mostní základy odstraněním zeminy, která poskytuje svislou únosnost a boční stabilitu, což může vést k náhlému, katastrofickému selhání bez jakéhokoli varování.

Proces vzniku výmolu začíná, když smykové napětí vyvolané proudící vodou na dně koryta překročí kritické smykové napětí potřebné k uvedení částic materiálu dna do pohybu. Tento práh je definován Shieldsovým parametrem, bezrozměrným kritickým smykovým napětím, které závisí na Reynoldsově čísle částice. U nesoudržných materiálů (písek a štěrk) je kritické smykové napětí úměrné průměru částic. U soudržných materiálů (bahno a jíl) elektrochemické mezimolekulární síly významně zvyšují odolnost proti erozi, což činí predikci výmolu výrazně složitější. Rychlost vývoje výmolu sleduje asymptotickou křivku — rychlá počáteční eroze v prvních hodinách povodňové události se zpomaluje směrem k rovnovážné hloubce, jak se výmolná jáma zvětšuje a rychlosti proudění v jámě klesají.

Hydraulické podmínky, které řídí vznik výmolu, jsou definovány Froudovým číslem (Fr = V/√(gy)), kde V je střední rychlost, g je gravitační zrychlení a y je hloubka proudění. Vysoká Froudova čísla (nadkritické proudění, Fr > 1,0) produkují výrazně větší hloubky výmolů než podkritické proudění (Fr < 1,0) při ekvivalentních průtocích. Úhel náběhu proudění — úhel mezi osou pilíře a směrem proudění — je kritickým parametrem. Úhel náběhu přesahující 5 až 10 stupňů může zvýšit hloubku výmolu u pilíře o 50 % nebo více ve srovnání s vyrovnaným prouděním, podle pokynů HEC-18. Zešikmení proudu je často způsobeno migrací meandrů koryta, nahromaděním splavenin nebo ledovými jevy přesměrovávajícími proudění k nechráněným základům.

FHWA Hydraulický technický oběžník č. 18 (HEC-18) — Hodnocení výmolů na mostech, páté vydání (FHWA-HIF-12-003) — poskytuje národní standard pro hodnocení výmolů. Klasifikuje výmoly do tří primárních mechanismů: obecný výmol (dlouhodobá degradace koryta), kontrakční výmol (odnos materiálu v důsledku zúžení průtoku v mostním otvoru) a lokální výmol (erozní působení vírů kolem jednotlivých pilířů a opěr). Celková hloubka výmolu u kteréhokoli mostního prvku je součtem těchto tří složek plus případný trend dlouhodobého zanášení (akrece) nebo degradace (eroze) stanovený z historických příčných profilů. AASHTO LRFD Specifikace pro navrhování mostů (článek 3.7.5) vyžaduje, aby všechny nové mosty přes vodní toky byly navrženy tak, aby odolaly 100leté vodě bez selhání základů, a zkontrolovány na 500letou supervodu bez zřícení.

Typy výmolů

Obecný výmol (degradace)

Obecný výmol, nazývaný také dlouhodobá degradace, označuje postupné snižování výšky koryta v období let až desetiletí v důsledku přirozeného vývoje povodí, změn ve využití půdy, výstavby nebo odstranění přehrad na horním toku, úprav koryta nebo těžby štěrku. Na rozdíl od kontrakčního a lokálního výmolu, ke kterým dochází během jednotlivých povodňových událostí, představuje obecný výmol kumulativní účinek více průtokových událostí po dobu životnosti mostu. Míra degradace se určuje porovnáním historických příčných profilů v místě mostu — FHWA doporučuje přezkoumat minimálně 10 až 20 let zaměření profilů ke stanovení trendových linií. Rychlosti degradace 0,1 až 0,5 stopy za rok jsou běžné v aktivně degradujících tocích.

Dlouhodobá degradace se vyhodnocuje pomocí modelů transportu sedimentů, jako je HEC-6 (Výmol a ukládání v řekách a nádržích), nebo regresní analýzou historických výšek dna (nejhlubší místo koryta). Modul transportu sedimentů USACE HEC-RAS umí simulovat degradaci a akreci v řádu desetiletí s ohledem na změny průtokového režimu a dodávky sedimentů. Pokud neexistují data zaměření, lze použít regionální degradační křivky vytvořené státními dopravními správami z podobných povodí. Obecný výmol se algebraicky přičítá k hydraulické hloubce výmolu vypočtené pro návrhovou povodeň.

Kontrakční výmol

Kontrakční výmol nastává, když most zužuje přirozené koryto, ať už vniknutím opěry do inundace, nebo samotnou mostovkou při přelití. Zúžení zmenšuje průtočný průřez, čímž zvyšuje rychlost proudění a smykové napětí na dně v mostním otvoru. Zvýšená kapacita transportu sedimentů překračuje dodávku sedimentů z horního toku, což způsobuje erozi dna koryta v zúženém úseku, dokud není obnovena rovnováha — nebo dokud povodeň neopadne.

FHWA HEC-18 definuje dva odlišné režimy kontrakčního výmolu. Kontrakční výmol s aktivním dnem nastává, když dochází k aktivnímu transportu sedimentů z horního úseku do mostního zúžení. Hloubka výmolu je řízena poměrem šířek průtoku: ys = y₂ — y₁, kde y₂ je rovnovážná hloubka v zúženém úseku a y₁ je přístupová hloubka, vypočtená pomocí Laursenovy rovnice pro kontrakční výmol s aktivním dnem. Rovnice zohledňuje kritickou rychlost materiálu dna prostřednictvím poměru V₁/Vc. Pokud V₁ překračuje Vc, existují podmínky aktivního dna. Kontrakční výmol v čisté vodě nastává, když je přístupová rychlost proudění nižší než kritická rychlost pro pohyb částic, což znamená, že z horního úseku není transportován žádný sediment. Výmol pokračuje v zúženém úseku, dokud rychlost ve výmolné jámě neklesne pod kritickou rychlost. Výmol v čisté vodě se vypočítává pomocí jiné rovnice založené na kritickém smykovém napětí a velikosti částic.

Dominantní proměnné v analýze kontrakčního výmolu zahrnují šířku a hloubku průtoku v přístupovém úseku, šířku průtoku v zúženém úseku, střední velikost částic (D₅₀) materiálu dna, teplotu vody (ovlivňující kinematickou viskozitu a součinitel rozdělení rychlosti K₁) a poměr průtoku mezi přístupovým a zúženým úsekem. Modul HEC-RAS Bridge Scour automatizuje tyto výpočty pomocí metody rozdělení průtoku, přičemž dělí příčný profil na subsekce levé inundace, hlavního koryta a pravé inundace — typicky 20 subsekcí v hlavním korytě a 5 v každé inundaci pro dostatečné rozlišení.

Lokální výmol u pilířů

Lokální výmol u pilířů je způsoben trojrozměrným polem proudění, které se vyvíjí kolem mostních pilířů. Přibližující se proudění je vychylováno směrem dolů na nátokové straně pilíře, čímž vzniká sestupné proudění, které vymílá dno u paty pilíře. Toto sestupné proudění v kombinaci s urychlením proudu kolem boků pilíře vytváří systém podkovovitého víru, který obtéká pilíř — připomínající podkovu v půdorysu. Podkovovitý vír je primární erozní mechanismus, který odstraňuje materiál dna z paty pilíře a transportuje ho po proudu. Za pilířem se vytváří systém vírové stopy, který občas transportuje další materiál.

Maximální hloubka výmolu u pilíře se vypočítává pomocí rovnice CSU (Colorado State University), známé také jako rovnice výmolu u pilíře dle HEC-18:

ys/y₁ = 2,0 × K₁ × K₂ × K₃ × K₄ × (a/y₁)^0,65 × Fr₁^0,43

Kde ys = hloubka výmolu, y₁ = hloubka proudění bezprostředně nad pilířem, a = šířka pilíře, Fr₁ = Froudovo číslo v přístupovém úseku, K₁ = korekční faktor tvaru nátokové hrany pilíře (1,0 pro čtvercovou nátokovou hranu, 0,9 pro kruhovou nátokovou hranu, 0,8 pro kruhový válec, 0,7 pro skupinu válců, 0,55 pro ostrou nátokovou hranu), K₂ = korekční faktor úhlu náběhu (významně roste, když zešikmení přesáhne 5°), K₃ = faktor stavu dna (1,1 pro výmol v čisté vodě, 1,0 pro výmol s aktivním dnem s rovným dnem, 1,1 až 1,3 pro dunové dno) a K₄ = faktor opevnění pro velikost materiálu dna.

Rovnice CSU platí pro pilíře v materiálech hrubého dna. Pro pilíře v materiálech jemného dna (bahno a jíl) poskytuje alternativní odhad Froehlichova rovnice. Hloubka výmolu u pilíře je přímo úměrná šířce pilíře — pilíř široký 5 stop v hloubce proudění 15 stop zaznamená přibližně 11 stop výmolu za typických návrhových podmínek (Fr = 0,3). Skupiny pilot, pilotové hlavice a roznášecí patky obnažené nad dnem koryta vytvářejí dodatečnou turbulenci a potenciál výmolu. Výmol tlakovým prouděním nastává, když je mostovka ponořena a proudění je nuceno procházet pod mostovkou, což vytváří extrémně vysoké rychlosti a potenciál výmolu u základů.

Lokální výmol u opěr

Lokální výmol u opěr je výsledkem zrychlení proudění kolem nátokové hrany opěry a podél líce opěry v kombinaci s podkovovitým vírem vznikajícím u paty opěry. Proces vzniku výmolu u opěr je složitější než u pilířů, protože opěry interagují s přístupovým náspem, který přesměrovává inundační proudění směrem k mostnímu otvoru. Délka náspu vyčnívajícího do proudu (L), tvar opěry (průtočný, svislý nebo s křídly) a úhel zešikmení — to vše ovlivňuje hloubku výmolu.

FHWA HEC-18 poskytuje dvě primární rovnice pro výmol u opěr. Froehlichova rovnice se používá pro opěry s úhlem sklonu průtočného svahu 90 stupňů nebo méně (tj. svislé až šikmé opěry):

ys/y₁ = 2,27 × K₁ × K₂ × (L’/y₁)^0,43 × Fr₁^0,61 + 1

Kde K₁ = faktor tvaru (1,0 pro svislou opěru, 0,82 pro svislou opěru s křídly, 0,55 pro průtočnou opěru), K₂ = faktor zešikmení a L’ = účinná délka opěry vyčnívající do koryta. Rovnice HIRE platí, když opěra výrazně vyčnívá do koryta (L/y₁ > 25), a byla vyvinuta z terénních dat na Mississippské univerzitě.

Novější přístup NCHRP 24-20 pro výmol u opěr přijímá fyzikálně reprezentativnější metodiku. Nejprve vypočítá hloubku kontrakčního výmolu (Yc) v levé nebo pravé inundaci v blízkosti opěry pomocí zjednodušených rovnic pro aktivní dno nebo čistou vodu, poté násobí hloubku kontrakčního výmolu amplifikačním faktorem (≥ 1,0) pro zohlednění turbulentního proudění v blízkosti opěr. Amplifikační faktor se určuje z obrázků 8.9 až 8.12 HEC-18 na základě poměru délky náspu k šířce mostního otvoru (L/Bf). U zešikmených náspů se délka náspu opravuje na jeho projektovanou délku kolmou ke směru proudění. FHWA Hydraulic Toolbox pohodlně implementuje přístup NCHRP 24-20. Terénní srovnání ukazují, že predikce rovnice HIRE mohou být 2 až 4krát větší než predikce NCHRP 24-20, takže volba vhodné metodiky vyžaduje inženýrský úsudek.

Posouzení a predikce výmolů (HEC-18 a HEC-RAS)

Posouzení výmolů se řídí třífázovou metodikou definovanou v FHWA HEC-18. Fáze 1 — Screening používá tříúrovňový přístup k prioritizaci mostů pro podrobné hodnocení. Úroveň 1 přezkoumává stávající data — inventář konstrukce, hydrologii, geotechnické zprávy a historii inspekcí. Úroveň 2 provádí zjednodušenou analýzu výmolu pomocí regionálních regresních rovnic nebo nomogramů. Úroveň 3 vyžaduje podrobnou hydraulickou analýzu a analýzu výmolu. Mosty jsou prioritizovány na základě typu základů, stability koryta, historie povodní a kritičnosti trasy. Mosty s neznámými základy (položka 113, kód U) mají nejvyšší prioritu.

Fáze 2 — Podrobná analýza výmolu používá HEC-RAS, říční analytický systém americké armádní sborové inženýrské služby, k provedení hydraulické simulace. Model vyžaduje data ustáleného proudění pro návrhový průtok (typicky 100letá voda, Q₁₀₀), geometrická data včetně příčných profilů v přístupovém úseku (typicky 1 až 2 šířky mostu nad mostem), v mostním úseku (bezprostředně nad a pod mostem) a ve výstupním úseku (1 až 2 šířky mostu pod mostem). Model vypočítává výšky hladiny, hloubky proudění, rozložení rychlostí napříč příčným profilem a sklony čáry energetické výšky. HEC-RAS rozděluje příčný profil mostu na subsekce levé inundace, hlavního koryta a pravé inundace — typicky 20 subsekcí v hlavním korytě pro dostatečné rozlišení rozložení rychlostí.

Výpočty výmolu v rámci HEC-RAS se provádějí pomocí modulu Hydraulické návrhové funkce — Výmoly na mostech. Pro kontrakční výmol program používá Laursenovu rovnici pro aktivní dno nebo rovnici pro čistou vodu na základě poměru V₁/Vc automaticky vypočteného z přístupového úseku. Střední velikost částic D₅₀ a teplota vody (pro součinitel K₁) jsou uživatelem specifikované vstupy. Pro výmol u pilířů používá rovnice CSU šířku pilíře, tvar nátokové hrany, úhel náběhu, stav dna a velikost opevnění D₉₅. Program nabízí možnost použít maximální hodnoty V₁ a y₁ napříč příčným profilem nebo hodnoty specifické pro každý pilíř. Výpočty výmolů u opěr používají Froehlichovu rovnici nebo rovnici HIRE, přičemž program automaticky vybírá vhodnou rovnici na základě poměru L/y₁. Faktor tvaru opěry (průtočná, svislá, s křídly) a úhel zešikmení jsou uživatelské vstupy.

HEC-RAS nepočítá dlouhodobou akreci nebo degradaci. Modelář musí nezávisle stanovit změnu výšky koryta v dlouhodobém horizontu pomocí modelování transportu sedimentů (HEC-6 nebo HEC-RAS transport sedimentů) nebo historické trendové analýzy. Celková hloubka výmolu u každého prvku spodní stavby je součtem:

Celkový výmol = Dlouhodobá degradace + Kontrakční výmol + Lokální výmol u pilíře nebo opěry

Fáze 3 — Klasifikace zranitelnosti vůči výmolu porovnává vypočtenou celkovou hloubku výmolu s úrovní dna základu. Tři standardní příklady definované v HEC-18 jsou: Příklad A — Výmol nad úrovní hlavy základové patky (základ stabilní), Příklad B — Výmol v rozmezí základové patky nebo vetknutí piloty (střední zranitelnost), a Příklad C — Výmol pod základnou roznášecí patky nebo špičkami pilot (základ nestabilní — kritický z hlediska výmolu). Roznášecí patky jsou obzvláště zranitelné, protože jakmile hloubka výmolu klesne pod základnu patky, ztrácí základ téměř okamžitě veškerou únosnost. Hlubinné základy (piloty a vrtané piloty) si mohou zachovat svislou kapacitu, pokud zůstává dostatečné vetknutí, i když boční podpora je výrazně snížena.

Metody inspekce výmolů

Sondování

Sondování je nejzákladnější technika měření výmolu, používající stupňovanou kovovou tyč nebo závaží na laně spouštěné z mostovky nebo lodi. Sonda se zatlačuje do dna, dokud odpor neindikuje původní materiál dna pod případnou volnou výplní výmolné jámy. Plochá deska nebo kotouč připevněný k tyči (Mississippská deska nebo sondovací kotouč) brání tyči v pronikání do měkké výplně, což poskytuje přesnější údaj o výšce hutnějšího nerušeného dna. Americká společnost stavebních inženýrů (ASCE) a FHWA doporučují minimální průměr desky 12 palců (300 mm) pro přesné měření výmolu. Sondování funguje nejlépe při nízkých až středních rychlostech proudění (pod 3 ft/s) a v nesoudržných materiálech dna. Je závislé na obsluze a může být nebezpečné během povodňových událostí.

Sonar

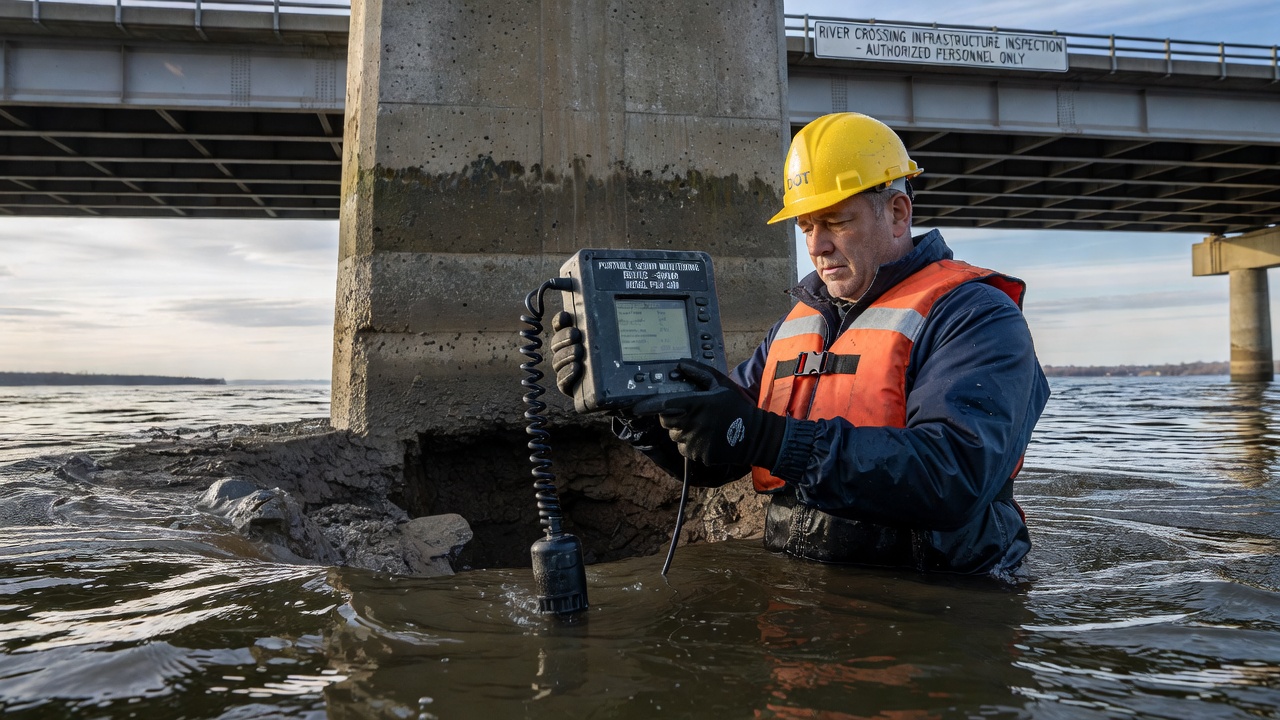

Sonar (Sound Navigation and Ranging) je primární přenosná technologie měření výmolu pro hloubky přesahující přibližně 3 stopy. Echoloty vysílají akustické pulzy z měniče namontovaného na lodi nebo spouštěného z mostovky. Časové zpoždění mezi vysláním pulzu a návratem ozvěny se přepočítává na hloubku vody pomocí rychlosti zvuku ve vodě (přibližně 1 500 m/s). Bočně skenující sonar poskytuje půdorysné snímky dna, užitečné pro identifikaci rozsahu a tvaru výmolné jámy. Sub-bottom profilery používají nízkofrekvenční akustické signály, které pronikají povrchem dna, odhalují stratigrafii a identifikují historické sekvence výmolů a zásypů.

Přenosný sonarový monitorovací systém FHWA — echolot namontovaný na lodi nebo spouštěný z mostu s GPS polohováním v reálném čase — poskytuje přesné (±0,1 stopy) profily dna u každého pilíře a opěry. Údaje se sbírají na více bodech kolem každého prvku spodní stavby (typicky nátoková hrana, obě strany a závětrná oblast po proudu) a porovnávají se se základním zaměřením pro identifikaci změn. Sonar je nejúčinnější, když hloubka vody přesahuje 3 stopy, rychlosti jsou pod 8 ft/s a koncentrace suspendovaných sedimentů jsou v rámci specifikací zařízení. Turbulence, provzdušnění vody, splaveniny a strmé sklony dna mohou snižovat přesnost sonaru.

Potápění

Podvodní inspekce mostů certifikovanými komerčními potápěči je vyžadována, když vizuální inspekci ponořených základů nelze provést jinými prostředky. NBIS (23 CFR 650 Subpart C) nařizuje podvodní inspekci všech mostů přes vodní toky, kde je výmol důvodem k obavám, s intervaly určenými stupněm kritičnosti výmolu. Potápěčské inspekce poskytují vysoce kvalitní přímé pozorování stavu základů včetně rozměrů obnažených patek, stavu pilot, nahromadění splavenin, geometrie výmolné jámy a stavu protiopatření. Potápěči používají podvodní videokamery, digitální fotoaparáty, ultrazvukové tloušťkoměry a ruční sondy pro podrobnou dokumentaci. Bezpečnostní omezení zahrnují rychlost vody (typicky omezeno na 3 až 5 ft/s v závislosti na zkušenostech potápěče a konfiguraci jištění), průhlednost vody (minimálně 1 až 3 stopy viditelnosti pro smysluplnou inspekci) a podvodní rizika včetně splavenin a nebezpečí zamotání.

Inspekce dronem (UAV)

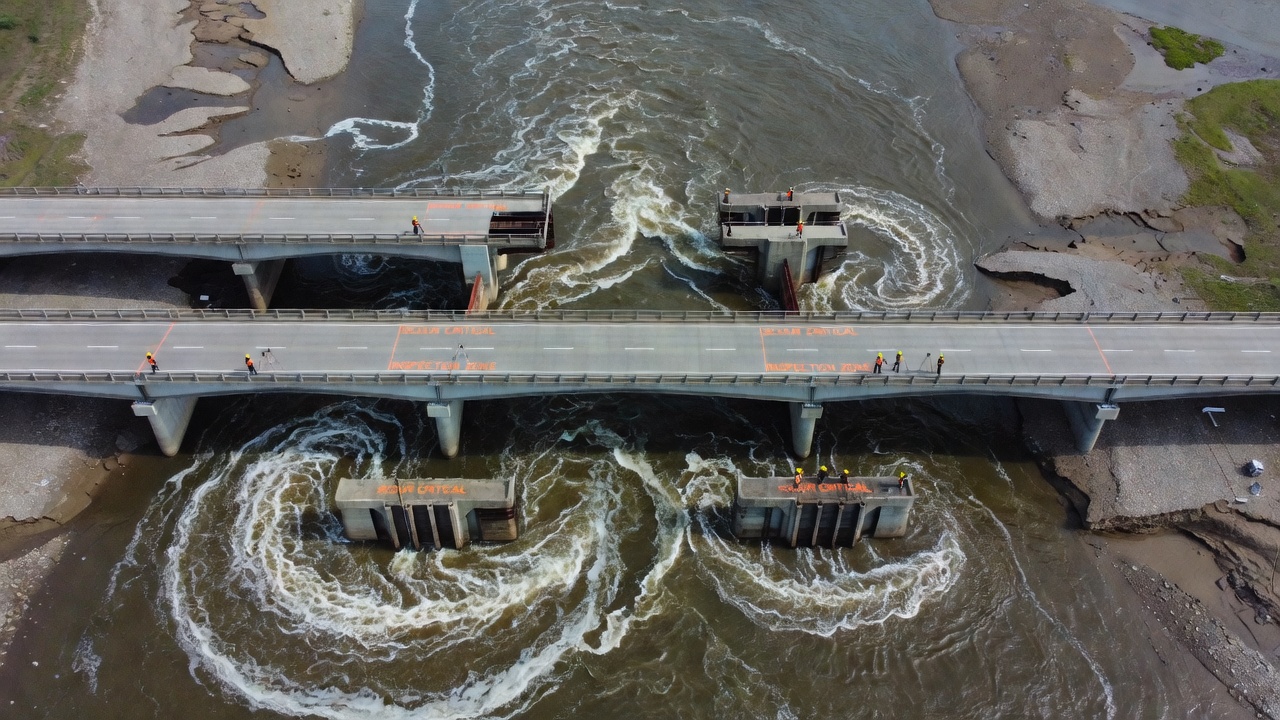

Bezpilotní letouny (UAV) vybavené vysokorozlišovacími kamerami a fotogrammetrickým softwarem poskytují rychlou, komplexní dokumentaci podmínek výmolu na mostech. Inspekce dronem zachycuje šikmé a svislé snímky spodní stavby mostu, břehů koryta, nahromadění splavenin a rozsahu výmolné jámy. Fotogrammetrické zpracování metodou Structure-from-Motion (SfM) vytváří ortomozaiky a digitální modely terénu (DEM) s velikostí pixelu na zemi až 0,5 až 1,0 palce. Porovnání DEM z dronů z po sobě jdoucích inspekcí kvantifikuje změny koryta včetně vývoje výmolné jámy, břehové eroze, sedimentačních lavic a migrace koryta. Drony vybavené LiDARem poskytují měření topografie dna skrz čistou vodu pomocí laserů se zelenou vlnovou délkou (batymetrický LiDAR), i když přesnost klesá se zákalem vody. Inspekce dronem nemůže přímo měřit hloubku výmolu pod stojatou vodou — je doplňková k sonarovým a sondovacím metodám pro podvodní měření.

Pevné a přenosné monitorovací přístrojové vybavení výmolů

Pevné monitorovací systémy

Pevné monitorovací přístroje výmolů jsou trvale instalovány na mostech k zajištění nepřetržitého měření změn výšky koryta v reálném čase nebo v naplánovaných intervalech. Pevné systémy jsou vyžadovány pro mosty kritické z hlediska výmolu (položka 113, kódy 3, 2, 1) a mosty s neznámými základy (kód U) podle pokynů FHWA. Plán činnosti (POA) specifikuje typ přístroje, místo instalace (který pilíř/opěra), interval vzorkování (30 minut až 12 hodin), způsob přenosu dat, výstražné úrovně a kritické úrovně.

Magnetické posuvné kroužky jsou nejrozšířenějším pevným monitorem výmolu. Systém sestává ze svislé sondy — typicky ocelové trubky nebo PVC trubky o průměru 2 palce — instalované vedle pilíře nebo opěry a zabetonované pod maximální očekávanou hloubku výmolu. Série magnetických spínačů uzavřených ve vodotěsných kroužcích volně klouže po sondě. Jak dno koryta eroduje, kroužky klesají s klesajícím povrchem dna. Každý kroužek obsahuje magnetický jazýčkový spínač, který sepne v určité výšce a vyšle signál do dataloggeru na mostě nebo vzdáleně prostřednictvím celulární telemetrie. Systém poskytuje diskrétní údaje o hloubce v místě každého kroužku. Více kroužků je rozmístěno v intervalech 1 až 2 stop podél sondy pro zajištění dostatečného vertikálního rozlišení.

Vyplavovací zařízení (nazývaná také monitory výmolu nebo erozní čidla) sestávají z vysílače na laně zakopaného v korytě v předem stanovené hloubce. Když výmol dosáhne zařízení, plovák se uvolní erozí a vyplave na hladinu, čímž aktivuje vysílač, který hlásí událost výmolu a hloubku prostřednictvím rádiové nebo celulární komunikace. Vysílač také slouží jako vizuální značka pro inspekční čety. Vyplavovací zařízení jsou jednoduchá, robustní a levná, ale poskytují pouze jediné měření — po aktivaci musí být zařízení resetováno zakopáním nové jednotky.

Sonarové měniče poskytují nepřetržité měření vzdálenosti ke dnu s vysokou přesností (±0,01 stopy). Akustický měnič namontovaný na líci pilíře nebo na nosné konstrukci vysílá ultrazvukový pulz svisle dolů a měří dobu návratu. Více měničů může být instalováno kolem jednoho pilíře k mapování tvaru výmolné jámy v reálném čase. Data se ukládají do místního dataloggeru a přenášejí se prostřednictvím celulárního modemu nebo satelitní telemetrie. Napájení je typicky zajištěno solárními panely se záložní baterií. Sonarové systémy vyžadují pravidelnou údržbu k odstranění biologického znečištění (řasy, slávky zebřičky) z čela měniče. Fungují špatně v podmínkách vysokého zákalu a provzdušněné vody během povodňových událostí.

Reflektometrie v časové doméně (TDR) používá zakopaný koaxiální kabel uložený v korytě. Jak výmol eroduje dno, kabel se obnažuje na rozhraní vzduch-voda, čímž vzniká změna elektrické impedance, která je detekována TDR pulserem na povrchu. Vzdálenost od pulseru k eroznímu rozhraní se určuje z doby odrazu signálu, což poskytuje přesné (±0,1 stopy) měření hloubky. Systémy TDR jsou méně náchylné k biologickému znečištění než sonar a mohou být instalovány s více smyčkami kabelu v různých výškách. Hlavní nevýhodou je, že kabel je spotřební — jakmile je obnažen, musí být po povodňové události vyměněn.

Přenosné monitorovací systémy

Přenosné monitory výmolu jsou nasazovány ručně během nebo po povodňových událostech a lze je přemisťovat mezi více mosty. Přenosný sonarový systém FHWA sestává z echolotu namontovaného na lodi nebo spouštěného mostním jeřábem, kinematického GPS (RTK) přijímače, počítače pro sběr dat a montážního příslušenství. Operátor umisťuje sonarový měnič do každého měřicího bodu (typicky 5 až 25 bodů na most) a systém současně zaznamenává hloubku a polohu. Následné zpracování vytváří mapy topografie dna a identifikuje změny výšky porovnáním se základním zaměřením.

Akustické Dopplerovy profilovače proudění (ADCP) nasazované z mostu měří současně výšku dna a trojrozměrnou rychlost proudění. ADCP jsou typicky nasazovány z lodi procházející napříč mostním průřezem a poskytují měření průtoku souběžně s mapováním dna. Hydroakustický monitoring výmolu používá pevné instalace ADCP pro nepřetržité monitorování rychlosti a výšky dna.

Přenosné systémy jsou nejúčinnější, když jsou nasazeny do 24 až 72 hodin po povodňovém vrcholu. Kompromisem je, že ruční nasazení během povodňových událostí vystavuje personál bezpečnostním rizikům, takže pro vysoce rizikové mosty kritické z hlediska výmolu se upřednostňuje automatický pevný monitoring. Novější technologie včetně vláknově optických tenzometrů zabudovaných v pilotách, MEMS (mikroelektromechanických) akcelerometrů pro detekci pohybu základů a inteligentních kamenů s vestavěnými RFID štítky, které migrují s výmolnými jámami, jsou ve vývoji ve výzkumných programech FHWA a NCHRP.

Protiopatření proti výmolům

Kamenný zához

Kamenný zához — tříděný lomový kámen umístěný kolem pilířů a opěr — je nejpoužívanějším protiopatřením proti výmolům ve Spojených státech. Kamenný zához funguje tak, že opevňuje povrch dna, čímž zvyšuje místní kritické smykové napětí nad úroveň aplikovaného smykového napětí od proudící vody. Opevňovací vrstva pohlcuje turbulentní energii a brání přímému kontaktu mezi prouděním a podložním erodovatelným materiálem dna. Návrh kamenného záhozu se řídí metodikou v FHWA HEC-23 (Protiopatření proti mostním výmolům a nestabilitě koryta, třetí vydání) a NCHRP Report 593.

Střední velikost kamene záhozu (D₅₀) se určuje pomocí Isbashovy rovnice nebo návrhových tabulek HEC-23. Isbashova rovnice pro stabilitu kamene na dně koryta je:

D₅₀ = V² / (2g(SG — 1))

Kde V = střední rychlost u pilíře, g = gravitační zrychlení a SG = měrná hmotnost kamene (typicky 2,65). Součinitel bezpečnosti 1,2 až 2,0 se aplikuje v závislosti na důsledcích selhání a přesnosti odhadů rychlosti. Minimální D₅₀ 6 až 12 palců je typická pro střední rychlosti (5 až 10 ft/s). Pro extrémní rychlosti přesahující 15 ft/s může D₅₀ dosahovat 36 palců nebo více. Zrnitost kamenného záhozu musí být dobře odstupňovaná s koeficientem rovnoměrnosti (D₆₀/D₁₀) mezi 1,5 a 3,0. Filtrační vrstva — buď zrnitý filtr (tříděný písek a štěrk) nebo geotextilní filtrační tkanina — je vyžadována pod kamenným záhozem k zabránění migrace podložního materiálu dna skrz opevňovací vrstvu. Návrh filtru se řídí Terzaghiho filtračními kritérii nebo pokyny FHWA HEC-23.

Kamenný zához se horizontálně rozprostírá v minimální vzdálenosti od líce pilíře. FHWA doporučuje minimální šířku záhozové vrstvy 2 až 3násobek šířky pilíře nebo 10 stop, podle toho, co je větší. Záhová vrstva se pokládá v tloušťce 2 × D₁₀₀ nebo 1,5 × D₅₀, s minimální tloušťkou 18 palců. U opěr se kamenný zához pokládá na svahu náspu od úrovně mostního ložiska až po dno koryta, s přesahujícím minimálně 25 stop horizontálně u svahů strmějších než 2:1. Horní úroveň záhozu je umístěna v úrovni stávajícího dna plus rezerva pro budoucí degradaci. Injektovaný kamenný zához používá cementovou injektáž vstřikovanou do mezer mezi kameny pro zvýšenou stabilitu tam, kde hrozí posun jednotlivých kamenů, i když injektáž snižuje pružnost a filtrační kompatibilitu.

Gabiony

Gabionové rohože jsou obdélníkové drátěné koše plněné kamenem, typicky o průměru 3 až 6 palců, spojené dohromady do souvislé pružné rohože. Tloušťka rohože je typicky 6 až 12 palců. Gabiony se používají pro ochranu svahů opěr, stabilizaci břehů a obklady koryta tam, kde je kamenný zához obtížné umístit nebo udržovat. Drátěné pletivo je typicky z pozinkované oceli nebo s PVC povlakem pro odolnost proti korozi. Gabiony jsou pružnější než tuhé betonové obklady, což jim umožňuje přizpůsobit se menším sedáním nebo výmolům bez selhání. Hlavní nevýhodou je zranitelnost vůči vandalismu (proříznutí pletiva) a poškození nárazem splavenin. Gabiony se nedoporučují do míst s velkým zatížením splaveninami nebo ledem.

Štětovnice

Ocelové štětovnice jsou do sebe zapadající ocelové profily zatloukané svisle kolem základů pilířů, které tvoří souvislou těsnicí stěnu. Stěna ze štětovnic zabraňuje laterálnímu šíření výmolů do zóny základů pilíře a poskytuje fyzickou bariéru proti erozi vyvolané prouděním. Štětovnice se typicky zatloukají do hloubky 1,5 až 2,0násobku odhadované hloubky výmolu pod úroveň výmolu nebo až na skalní podloží, podle toho, co je mělčí. Štětovnice jsou účinné tam, kde se očekává hluboký výmol a kde typ základu (roznášecí patka) nesnese ztrátu boční podpory. Betonové štětovnice se používají tam, kde je vyžadována odolnost proti korozi nebo delší životnost (75+ let). Stěna ze štětovnic musí být navržena na boční zemní a vodní tlaky působící na stěnu během vývoje výmolu a po něm, typicky pomocí metody volné zemní podpory pro konzolové stěny. Kotvení táhly může být vyžadováno u vysokých stěn nebo tam, kde se očekávají významná boční zatížení.

Kloubové betonové bloky (ACB)

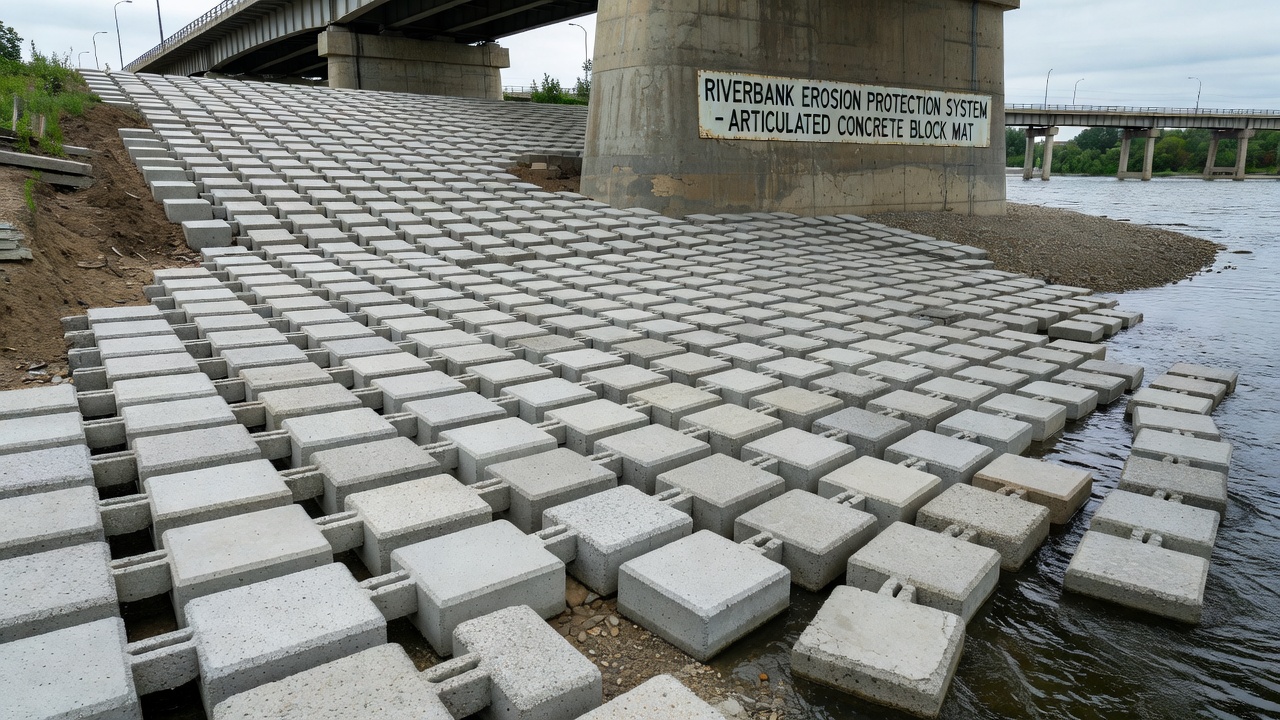

Systémy kloubových betonových bloků (ACB) sestávají z prefabrikovaných betonových bloků propojených lany, geotextilií nebo vzájemným zámkovým tvarem do souvislé, pružné erozní ochranné rohože. Rozměry bloků jsou typicky 2 až 4 stopy na délku a šířku, 5 až 8 palců na tloušťku, s dutinami o velikosti 10 % až 50 % plochy bloku pro hydraulickou konektivitu a růst vegetace. ACB se pokládají na geotextilní filtrační tkaninu přes připravené podloží. Pružnost rohože jí umožňuje přizpůsobit se vývoji výmolné jámy bez ztráty kontinuity — jednotlivé bloky se mohou usadit nebo pootočit, zatímco rohož zůstává neporušená a poskytuje další ochranu.

Návrh ACB se řídí FHWA HEC-23 Návrhové směrnici 8 a NCHRP Report 593. Požadovaná tloušťka bloku se určuje z aplikovaného smykového napětí u pilíře, kritického smykového napětí systému ACB (stanoveného laboratorním testováním nebo údaji výrobce) a součinitele bezpečnosti typicky 1,5 až 2,0. ACB nabízejí několik výhod oproti kamennému záhozu: jednotná tloušťka snižuje množství materiálu, hydraulická účinnost je zlepšena díky hladšímu povrchu, vegetace může prorůstat dutinami bloků pro environmentální zmírnění a propojený systém je odolnější vůči posunu jednotlivých bloků. Nevýhody zahrnují vyšší cenu materiálu, specializované instalační vybavení a zranitelnost vůči selhání na okrajích, pokud obvod rohože není dostatečně ukotven.

Další protiopatření

Injektážní rohože jsou tkané geotextilní rohože, které se na místě plní cementovou injektáží a tvoří souvislý pružný obklad. Dobře přilnou k nerovným povrchům dna a vytvrdnou v odolnou, nenáročnou opevňovací vrstvu. Geotextilní pískové kontejnery (pytle s pískem nebo geokontejnery) se používají pro dočasnou nebo nouzovou ochranu proti výmolům — sestávají z geotextilních trubic nebo pytlů plněných pískem nebo kamenivem, skládaných nebo umisťovaných tak, aby tvořily erozní ochranu. Betonové rošty a betonem plněné pytle se používají pro obalení základů tam, kde již došlo k obnažení patky.

Konstrukční protiopatření zahrnují podchycení základů (prodloužení stávajících patek do hlubších únosných vrstev pomocí pilot nebo mikropilot), zesílení pilířů (obalení stávajících pilířů železobetonovým pláštěm), úpravu geometrie pilířů (přidání ochranného límce nebo deflektoru pro snížení tvorby vírů) a odstranění a nahrazení pilíře. Protiopatření měnící proudění, jako jsou naváděcí hrázky, příčné hrázky a ohybové jezy, přesměrovávají proudění od pilířů a opěr, aby se snížil potenciál výmolu. Naváděcí hrázky (nazývané také příčné hrázky) jsou zemní nebo kamenné hrázky vybudované nad mostem k přesměrování proudění mostním otvorem. Kamenné hrázky a skalní vany odklánějí proudění od erodujících břehů. Volba typu protiopatření závisí na mechanismu výmolu, místních podmínkách, přístupnosti stavby, environmentálních omezeních, úvahách o splaveninách a ledu, nákladech a požadavcích na údržbu.

Mosty kritické z hlediska výmolu — NBI Item 113

NBI Item 113 — Mosty kritické z hlediska výmolu je prvek Národního mostního inventáře, který identifikuje stav zranitelnosti vůči výmolu u každého mostu přes vodní tok ve Spojených státech. Jedná se o jednomístný kód definovaný FHWA Recording and Coding Guide for the Structure Inventory and Appraisal of the Nation’s Bridges. Kódování bylo revidováno memorandem FHWA ze dne 27. dubna 2001, aby se rozšířily popisy kódů a podpořilo vytváření plánů činnosti pro mosty kritické z hlediska výmolu.

Systém kódování položky 113 používá následující kódy:

Most kritický z hlediska výmolu je definován jako most s opěrami nebo pilíři hodnocenými jako nestabilní z důvodu (1) pozorovaného výmolu v místě mostu (hodnotící faktor 2, 1 nebo 0) nebo (2) potenciálu výmolu stanoveného studií posouzení výmolu (hodnotící faktor 3). Kdykoli je pro položku 113 stanoven hodnotící faktor 2 nebo nižší, musí být hodnotící faktor pro položku 60 — Spodní stavba a další dotčené položky (nosnost, hodnocení vrchní stavby) revidován tak, aby byl v souladu se závažností pozorovaného výmolu.

Plán činnosti (POA) musí být vypracován pro každý most s kódem 3, 2, 1, 0 nebo U. POA je komplexní dokument, který zahrnuje: obecné informace o mostu, odpovědné osoby, souhrn zranitelnosti vůči výmolu, doporučená monitorovací opatření (zvýšená četnost inspekcí, pevná monitorovací zařízení, program monitorování povodní), doporučená protiopatření (s prioritním pořadím a odhadovanými náklady), plán uzavření mostu s kritérii pro uzavření a znovuotevření, popis objízdné trasy a přílohy včetně vrtných profilů, příčných profilů, podélného řezu mostu znázorňujícího stávající dno koryta a hloubky základů a fotografickou dokumentaci. POA se aktualizuje ve stanovených intervalech (typicky ročně až každých 5 let) nebo po významných povodňových událostech. Revidovaná šablona POA FHWA (k dispozici na www.fhwa.dot.gov/engineering/hydraulics/bridgehyd/poaform.cfm ) poskytuje standardizovaný formát akceptovaný všemi divizními úřady FHWA.

Povodňová inspekce výmolů

Povodňová inspekce výmolů je zvláštní inspekce provedená bezprostředně poté, co povodňová událost dosáhne předem definovaného prahu, za účelem posouzení škod způsobených výmolem na mostech. Inspekce je nařízena mostním POA pro všechny mosty kritické z hlediska výmolu a je doporučena pro všechny mosty přes vodní toky po významných povodňových událostech. Inspekce musí proběhnout ve stanoveném časovém rámci — FHWA doporučuje do 30 dnů, ale mnoho státních dopravních správ stanovuje 24 až 72 hodin pro vysoce prioritní mosty kritické z hlediska výmolu na evakuačních trasách.

Prahová hodnota povodňové události, která spouští povodňovou inspekci, je definována v POA na základě jednoho nebo více kritérií: průtok (např. Q ≥ 50 000 cfs měřeno na downstream vodočetné stanici USGS), výška hladiny (např. výška hladiny přesahuje úroveň 10leté vody), srážky (např. 6 palců srážek za 24 hodin v povodí) nebo předpověď povodně z Národní meteorologické služby nebo regionálního povodňového varovného systému. U mostů s pevným monitorovacím vybavením spouští inspekci automaticky údaj o výstražné nebo kritické úrovni výmolu.

Protokol povodňové inspekce zahrnuje: vizuální prohlídku břehů koryta a spodní stavby na výmolné jámy, nahromadění splavenin, migraci koryta, erozi náspu a sedání přístupové komunikace; měření výšky koryta pomocí přenosného sonaru nebo sondovací tyče u každého pilíře a opěry — typicky 5 až 25 měřicích bodů na most; porovnání naměřených výšek s předpovodňovými základními daty a s výstražnými/kritickými úrovněmi definovanými v POA; dokumentaci posunu kamenného záhozu nebo poškození protiopatření; a podvodní inspekci potápěči, pokud to průhlednost vody umožňuje nebo pokud sonar indikuje významné změny.

Naměřené hloubky výmolů se porovnávají s vypočtenými hloubkami z analýzy HEC-18. Pokud skutečný naměřený výmol překračuje vypočtený výmol o více než 25 %, může most vyžadovat přehodnocení a případné omezení nosnosti. Pokud skutečný výmol dosáhne výstražné úrovně výmolu (typicky 75 % vypočtené maximální hloubky výmolu), spouští se zvýšená četnost monitorování. Pokud skutečný výmol dosáhne kritické úrovně výmolu (typicky 100 % vypočtené maximální hloubky výmolu nebo úrovně dna základu), aktivuje se plán uzavření mostu a most je uzavřen, dokud statické a geotechnické posouzení nepotvrdí bezpečnost. Zaměření příčných profilů koryta se porovnává s předchozími zaměřeními k identifikaci změn koryta — nový rovnovážný příčný profil může vyžadovat revidované hydraulické modelování.

Inspekční zpráva musí být předložena vlastníku mostu ve lhůtě stanovené v POA (typicky 5 až 30 dnů). Zpráva zahrnuje naměřené výšky koryta v každém měřicím bodě, porovnání s vypočtenými hloubkami výmolů, aktualizované hodnocení položky 113, pokud se podmínky změnily, doporučení pro opravu nebo instalaci protiopatření a aktualizované posouzení nosnosti, pokud byla snížena kapacita základů. Povodňová inspekce je kritická bezpečnostní funkce — některá z nejkatastrofičtějších selhání mostů, včetně mostu Schoharie Creek v roce 1987 (10 obětí) a selhání železničního mostu v Rulu v Nebrasce v roce 1993, nastala během povodňových událostí nebo bezprostředně po nich, kdy výmol zůstal neodhalen.

Výmoly a změna klimatu

Změna klimatu zvyšuje riziko mostních výmolů prostřednictvím tří primárních mechanismů. Zvýšená četnost a intenzita povodní — častější extrémní srážkové události produkují vyšší špičkové průtoky a rychlosti proudění. NOAA Atlas 14 odhady četnosti srážek a USGS analýza četnosti povodní (Bulletin 17C) poskytují hydrologický základ pro návrhové průtoky. Klimatické projekce z modelů IPCC CMIP6 naznačují, že intenzita srážek roste na většině území Spojených států, s největším nárůstem na severovýchodě (20–30% nárůst 100letých srážek do roku 2070 podle scénáře RCP 8,5), středozápadě (15–25 %) a severozápadě Pacifiku (10–20 %). Tyto nárůsty se přímo promítají do vyšších špičkových průtoků a nároků na výmoly na mostech.

Zvyšování hladiny moří v pobřežních oblastech zvyšuje základní hladiny vody, čímž snižuje volnou výšku mezi hladinou vody a mostovkou. Vyšší vzdu tí hladiny snižuje rychlosti proudění u mostu při nižších průtocích, ale při vysokých průtocích zvyšuje vyšší základní hladina sklon energetické čáry a rychlost v mostním otvoru snížením vzdouvacího efektu. Projekce SLR z NOAA 2022 Sea Level Rise Technical Report předpovídají 0,6 až 2,2 stopy vzestupu do roku 2050 a 1,0 až 7,0 stop do roku 2100 podél pobřeží USA. Přílivové mosty navržené na historické přílivové rozsahy budou čelit vyšším základním hladinám vody, což zvyšuje potenciál výmolu a snižuje účinnost kamenného záhozu a dalších protiopatření. USACE Sea-Level Change Curve Calculator poskytuje lokálně specifické projekce pro inženýrský návrh.

Změny režimů transportu sedimentů — změněné hydrologické režimy mění načasování a velikost dodávky sedimentů do říčních systémů. Intenzivnější srážky na vypálených povodích (v důsledku zvýšené četnosti lesních požárů) vytvářejí proudy suti, které mohou náhle uložit masivní sedimentové náplavy na mostech, což prudce mění geometrii koryta a vzorce proudění. Naopak odstraňování přehrad na horním toku — jako odstranění přehrad na řece Klamath (2023–2024) — uvolňuje desetiletí nahromaděné sedimenty, což způsobuje rychlou akreci a degradaci ovlivňující mosty po proudu. Nestabilita koryta v důsledku častějších extrémních povodní může změnit půdorysný tvar koryta z meandrujícího na větvené, čímž přesměrovává proudění k dříve chráněným opěrám.

FHWA Posouzení klimatického rizika a zranitelnosti mostů v řádu velikostí doporučuje fázový přístup: screeningové hodnocení pomocí projektovaných klimatických dat, kvantitativní hydraulické modelování s klimaticky upravenou hydrologií a vývoj adaptačních strategií. Státní dopravní správy včetně Washingtonu (WSDOT), Oregonu (ODOT), Kalifornie (Caltrans), New Yorku (NYSDOT) a Floridy (FDOT) vyvinuly klimatické adaptační směrnice pro mosty. AASHTO Standard Specifications a FHWA HEC-18 jsou aktualizovány tak, aby zahrnovaly klimaticky upravenou hydrologii do návrhu výmolů — s použitím projektovaných intenzit srážek pro roky 2070 až 2100 s odpovídajícími součiniteli bezpečnosti. Mosty navržené na současný standard 100leté vody (1% roční pravděpodobnost překročení) mohou účinně čelit dobám návratu 50 let nebo méně do poloviny století při scénářích s vysokými emisemi, což představuje podstatné zvýšení roční pravděpodobnosti selhání.

Havarijní reakce na výmoly

Havarijní reakce na výmoly je organizovaný protokol pro řízení mostů během povodňových událostí a bezprostředně po nich, kdy může výmol ohrozit stabilitu základů. Protokol je definován v plánu činnosti (POA) pro každý most kritický z hlediska výmolu a musí být koordinován s místními orgány krizového řízení, policií a dopravními operačními centry.

Havarijní reakce se spouští, když nastane jedna nebo více z následujících podmínek: výška povodně dosáhne nebo překročí předem definovaný práh monitorování povodní definovaný v POA, pevný monitor výmolu detekuje výmol na výstražné nebo kritické úrovni, vizuální inspekce během monitorování povodně odhalí rychlý postup výmolu, nahromadění splavenin proti pilířům nebo opěrám výrazně změní vzorce proudění nebo most zaznamená pozorovatelné sedání nebo boční pohyb. Během události se četnost monitorování zvyšuje z rutinní (měsíčně nebo čtvrtletně) na nepřetržité nebo hodinové monitorování. Pracovníci povodňové hlídky jsou vysláni na místo mostu s komunikačním vybavením (satelitní telefony, obousměrné vysílačky) a měřicími přístroji (přenosný sonar, GPS, kamery). Monitorovací pracovníci pozorují most ve stanovených intervalech (typicky každou 1 až 6 hodin v závislosti na závažnosti povodně) a hlásí stav operačnímu středisku.

Rozhodnutí o uzavření mostu je nejkritičtějším prvkem havarijní reakce. Kritéria pro uzavření definovaná v POA zahrnují: výška hladiny dosáhne předem definovaného stupně uzavření, měření výmolu dosáhne kritické úrovně (typicky úroveň dna základu), pozorovaný pohyb nebo sedání konstrukce překračuje přijatelné tolerance (typicky poměr pohybu 1:100), průtok překračuje vypočtenou kapacitu základů mostu nebo nahromadění splavenin hrozí bezprostředním přelitím nebo poškozením konstrukce. Oprávnění k uzavření mostu je svěřeno určenému personálu — typicky hlavnímu mostnímu inženýrovi státní dopravní správy nebo regionálnímu mostnímu inženýrovi. Postupy uzavření zahrnují řízení dopravy (přenosné informační tabule, zábrany, koordinace s policií), veřejné oznámení (dopravní informační systémy 511, místní média, nouzová upozornění) a aktivaci objížďky pomocí předem naplánovaných objízdných tras. Všechny mosty na objízdné trase musí být posouzeny z hlediska zranitelnosti vůči výmolu, aby bylo zajištěno, že objížďka nepřesměruje dopravu na stejně ohroženou konstrukci.

Znovuotevření po události vyžaduje inženýrské posouzení prokazující, že most je bezpečný pro dopravu. Posouzení zahrnuje kompletní povodňovou inspekci výmolů (sonarové/sondovací měření u každého pilíře a opěry), porovnání naměřeného výmolu s vypočtenými hloubkami výmolů, statické posouzení základů pro stav se sníženým vetknutím, geotechnické posouzení únosnosti a boční stability a inspekci a opravu protiopatření, pokud jsou poškozena. Most je znovu otevřen až poté, co odpovědný inženýr potvrdí, že základ má dostatečnou kapacitu pro návrhová zatížení. Kritéria pro znovuotevření jsou zdokumentována v POA a typicky vyžadují, aby povodeň opadla pod stanovenou úroveň plus minimální bezpečnostní rezerva.

Materiály pro nouzové opravy jsou předem skladovány na strategických místech pro rychlé nasazení. Nouzové zásoby protiopatření zahrnují kamenný zához (minimálně 500 až 1 000 tun tříděného kamene na vysoce rizikový most), geotextilní pískové kontejnery (předem naplněné nebo nasaditelné), ocelové štětovnicové profily a betonové prefabrikované bloky. Dodavatelé havarijní reakce jsou předem kvalifikováni a mají smlouvu na rychlou mobilizaci — typicky se požaduje, aby byli na místě do 4 až 24 hodin od oznámení. Ponehodové forenzní vyšetřování dokumentuje mechanismy selhání, vyhodnocuje účinnost protiopatření a aktualizuje návrhové směrnice. NCHRP 20-68A (Bridge Scour Risk Management) poskytuje strukturovaný rámec pro celostátní programy řízení rizika výmolů včetně plánování havarijní reakce.
