Půdní hřebíkování je technologie in-situ zpevňování zeminy, při které jsou ocelové pruty v těsných rozestupech injektovány do svahu nebo výkopu pomocí postupu shora dolů, čímž vzniká soudržná vyztužená zemní hmota, která funguje jako gravitační opěrná stěna. Stříkaný beton, drenážní systémy a ochrana proti korozi jsou nedílnými součástmi. Zahrnuje definici stěny z půdních hřebíků, komponenty, postup výstavby, typy obkladů, ochranu proti korozi, kritéria kontroly, monitorování a letištní aplikace dle FHWA-NHI-14-007.
{
Stěna z půdních hřebíků je in-situ zemní retenční systém, při kterém jsou ocelové pruty v těsných rozestupech, označované jako hřebíky nebo výztuže, vrtány a injektovány do svahu nebo svisle vykopaného líce pomocí postupu shora dolů. Tento proces vytváří soudržnou vyztuženou zemní hmotu, která funguje jako gravitační opěrná stěna. Půdní hřebíky jsou pasivní vyztužující prvky — vyvíjejí tahovou odolnost, když zadržená zemní hmota prochází malými deformacemi, a přenášejí tato tahová zatížení prostřednictvím smykových napětí (soudržnosti) na rozhraní injektážní směsi a zeminy. To je zásadně odlišuje od kotevních tyčí, které jsou aktivními, předpjatými prvky vnášejícími zatížení do zeminy ještě předtím, než dojde k deformaci.
Dle FHWA Geotechnical Engineering Circular (GEC) No. 7 — FHWA-NHI-14-007, autoritativní reference pro návrh stěn z půdních hřebíků v USA, přispívají půdní hřebíky ke stabilitě zemních retenčních systémů primárně tahem. Strukturálně interagují s obkladem stěny, vyžadují dlouhodobě prokazatelnou ochranu proti korozi, jsou zatěžovány podle předepsaných metod a podléhají postupům kontroly a zajištění kvality. Příručka FHWA má 425 stran a zavádí dvojí návrhový rámec zahrnující jak ASD, tak LRFD.
Půdní hřebíkování vzniklo v Evropě v 70. letech 20. století, přičemž francouzský výzkumný program Clouterre (1991) poskytl první ucelenou metodiku návrhu. Technika byla inspirována Novou rakouskou tunelovací metodou (NATM), která používala podobné principy pasivního vyztužování pro ražbu tunelů. První zdokumentovaná aplikace půdního hřebíkování v USA proběhla v roce 1984 v demonstračním projektu Federální správy silnic v Gainesville ve Virginii, kde byla postavena dočasná stěna podpírající 35 stop hluboký výkop z 20 stop dlouhých prutů #10 v rozestupech 5 stop. Od té doby se metoda stala standardní technikou zadržování zeminy pro trvalé i dočasné aplikace v dopravním, infrastrukturním a stavebním sektoru.
Mezi hlavní aplikace patří: zářezy komunikací v projektech rozšiřování dálnic, rozšiřování silnic pod stávajícími mostními opěrami (odpadá nutnost demolice a přestavby mostu), stabilizace tunelových portálů, opravy a rekonstrukce stávajících opěrných konstrukcí, hybridní stěny z půdních hřebíků kombinované s mechanicky stabilizovanými zemními (MSE) stěnami — známé jako Shored MSE (SMSE) stěny — stabilizace svahů u nestabilních přírodních svahů a sesuvů a dočasné podpírání výkopů. V USA byly stěny z půdních hřebíků postaveny do výšek přesahujících 50 stop, přičemž nejvyšší zdokumentovaná instalace dosahuje přibližně 70 stop u dálničního zářezu ve státě Washington. V mezinárodním měřítku byly v Hongkongu a Evropě postaveny stěny přesahující 100 stop s použitím víceúrovňových konfigurací půdních hřebíků s mezilehlými lavicemi.
Stěny z půdních hřebíků jsou výhodné zejména v omezených městských lokalitách, kde je prostor omezený, šířka pozemku je stísněná a dovezený zásypový materiál není k dispozici nebo je neekonomický. Jsou nákladově efektivní ve srovnání s monolitickými betonovými konzolovými stěnami a stěnami s kotevními tyčemi, s typickými náklady na instalaci v rozmezí 25 až 55 USD za čtvereční stopu líce stěny (Projul Construction Guide, 2024). Metoda funguje nejlépe v zeminách, které dokážou samostatně stát po dobu alespoň 24 hodin ve svislém řezu o výšce 4 až 6 stop — hutné zrnité zeminy, tuhé jíly, glaciální tilly, deluvia a zvětralé horniny. Mezi málo vhodné zeminy patří čisté sypké písky pod hladinou podzemní vody, měkké jíly a prachovce, vysoce organické zeminy a rašelina a sypké zrnité zeminy v seizmických oblastech s potenciálem zkapalnění.
Stěna z půdních hřebíků se skládá z pěti integrovaných systémů součástí: hřebíkové pruty (výztuže) , injektážní směs, konstrukční obklad, drenážní systém a spojovací prvky. Každá součást musí být navržena a provedena tak, aby splňovala specifické požadavky na výkon definované v FHWA-NHI-14-007 a projektově specifické geotechnické parametry.
Hřebíkový prut je primárním tahově odolným prvkem. Jedná se typicky o žebírkový ocelový prut odpovídající ASTM A615 Grade 60 (fy = 60 ksi = 420 MPa) nebo Grade 75 (fy = 75 ksi = 520 MPa). Nejčastěji předepisované velikosti prutů jsou #8 (#25) s nominálním průměrem 1,000 palce a průřezovou plochou 0,79 in², a #10 (#32) s nominálním průměrem 1,270 palce a plochou 1,27 in². Větší pruty jako #11 (průměr 1,410 palce, plocha 1,56 in²) se používají pro aplikace s vyšším zatížením.
| Velikost prutu | Nominální průměr (palce) | Nominální plocha (in²) | Hmotnost (lb/ft) |
|---|---|---|---|
| #8 | 1,000 | 0,79 | 2,67 |
| #9 | 1,128 | 1,00 | 3,40 |
| #10 | 1,270 | 1,27 | 4,30 |
| #11 | 1,410 | 1,56 | 5,31 |
Hřebíkový prut se instaluje se sklonem směrem dolů 10° až 20° pod horizontálou, aby se usnadnilo ukládání injektážní směsi působením gravitace. Sklon hřebíku také ovlivňuje rozložení smykového napětí na rozhraní injektážní směsi a zeminy. Prut je vybaven distančníky — typicky PVC nebo ocelovými prvky — rozmístěnými po jeho délce pro udržení soustředné polohy uvnitř vrtu, čímž je zajištěna rovnoměrná tloušťka krytí injektážní směsí pro ochranu proti korozi.
Injektážní směs přenáší tahové zatížení z ocelového prutu do okolní zeminy prostřednictvím smykového napětí. Specifikace injektážní směsi vyžaduje cementovou zálivku s vodním součinitelem 0,40 až 0,50 hmotnostně, dosahující minimální 28denní pevnosti v tlaku 3 000 až 4 000 psi (21 až 28 MPa) . Vysoce raná pevnost injektážní směsi může být vyžadována u výrobních hřebíků, které musí být zatíženy do 24 hodin. Injektážní směs se ukládá tremie metodou — čerpá se ode dna vrtu směrem nahoru, čímž vytlačuje vzduch, vodu a vrtnou drť. Úplné zaplnění se ověřuje pozorováním návratu injektážní směsi u ústí vrtu. Kontrola kvality zahrnuje měření měrné hmotnosti injektážní směsi pomocí Baroidových vah a zkoušky pevnosti v tlaku na tvarovaných krychlích.
U dutých prutů pro půdní hřebíky (HBSN) plní injektážní směs dvojí funkci jako vrtné fluidum i jako spojovací prostředek. Injektážní směs je čerpána dutým prutem během vrtání a vystupuje otvory v obětovaném vrtném nástroji. Tato metoda je účinná zejména v sypkých zeminách, kde je vrtání v otevřeném vrtu obtížné. Nicméně HBSN představují výzvy pro ochranu proti korozi, protože kvalita injektážní směsi a tloušťka krytí jsou variabilnější než u metody vrtání a vkládání.
Obklad zajišťuje konstrukční spojitost přes líc stěny a přenáší horizontální zemní tlaky z zemní hmoty na hlavy hřebíků. Obkladový systém se obvykle provádí ve dvou fázích:
Počáteční (dočasný) obklad — Aplikuje se ihned po každé výkopové vrstvě, typicky minimální tloušťka 4 palce (100 mm) stříkaného betonu vyztuženého svařovanou drátěnou sítí (WWM), obvykle 4×4 — W2,9×W2,9 nebo ekvivalent. Rozpěrné profily (horizontální ocelové pruty #4) se umisťují v místech hlav hřebíků, aby roznášely reakci hlavy hřebíku do stříkaného betonu. Počáteční obklad zajišťuje dočasnou stabilitu během výstavby a slouží jako bednění pro konečný obklad.
Konečný (trvalý) obklad — Aplikuje se po dokončení všech výkopových vrstev a stabilizaci pohybů stěny. Typická tloušťka je 8 až 12 palců (200 až 300 mm) vyztuženého stříkaného betonu nebo monolitického betonu s minimální pevností v tlaku 4 000 psi (28 MPa). Konečný obklad je vyztužen ocelovou betonářskou výztuží navrženou dle kritérií AASHTO a ACI 318. Dle praxe TxDOT musí být trvalá betonová fasáda dokončena do 30 pracovních dnů od dokončení instalace hřebíků.
Drenáž je jednou z nejkritičtějších, přesto často přehlížených součástí stěny z půdních hřebíků. Nedostatečná drenáž umožňuje hromadění hydrostatického tlaku za obkladem, což vede ke zvýšenému horizontálnímu zatížení, degradaci obkladu, vodním skvrnám, poškození mrazem a možnému selhání stěny. Drenážní systém se skládá ze tří prvků:
Geokompozitní pásové drenáže — prefabrikované drenážní rohože umístěné svisle mezi řadami hřebíků, sahající od koruny stěny ke sběrnému potrubí u paty. Tyto drenáže zachycují a odvádějí podzemní vodu, která by jinak tlačila na obklad.
Odvodňovací otvory — maloprofilové trubky procházející obkladem v pravidelných intervalech (typicky u každé řady hřebíků nebo na střídavých místech). Odvodňovací otvory jsou opatřeny filtrační textilií a obklopeny zrnitým drenážním materiálem u vstupu potrubí.
Sběrné potrubí — perforované trubky u paty stěny, které shromažďují drenážní vodu z pásových drenáží a odvodňovacích otvorů a odvádějí ji k výtoku, který bezpečně vypouští vodu mimo základ stěny.

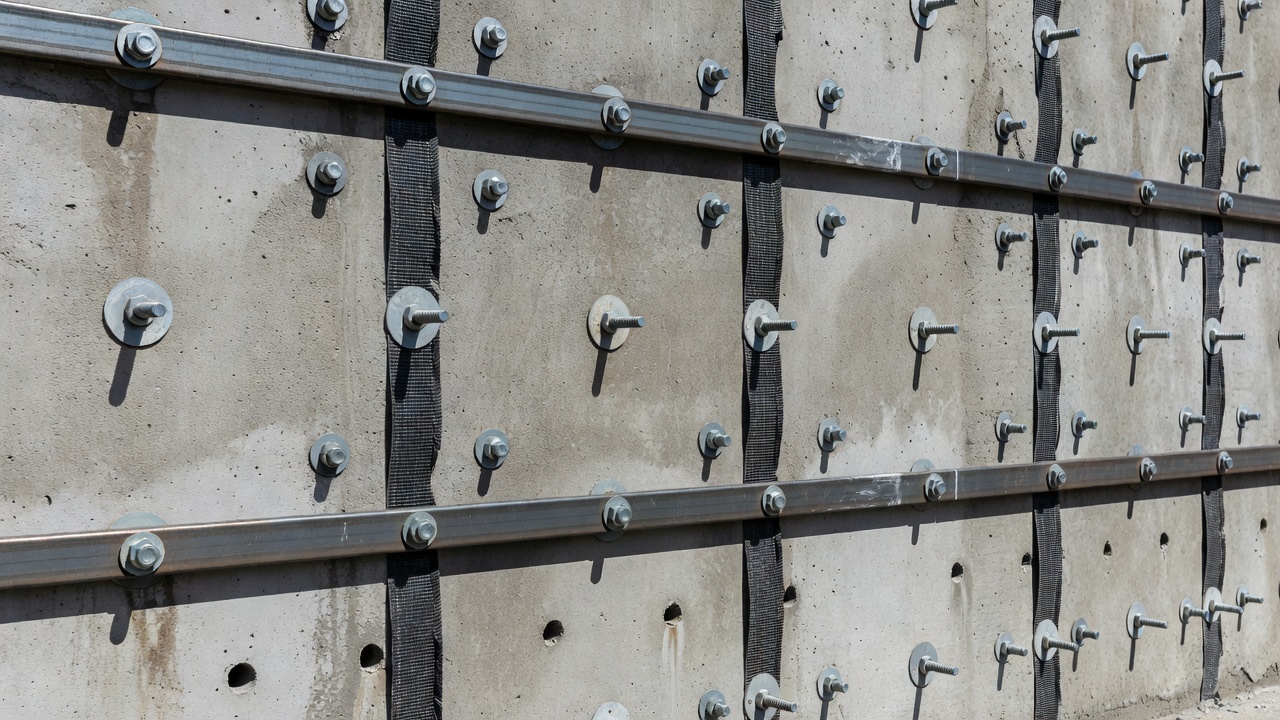

Spojení mezi hřebíkovým prutem a obkladem je realizováno pomocí sestavy kotevní desky: ocelová kotevní deska (čtvercová, dimenzovaná dle návrhového zatížení) se umístí přes hřebíkový prut na stříkaný beton a zajistí se maticí. Zkosená podložka vyrovnává sklon hřebíku, aby matice dosedala rovnoměrně. Pro spojení mezi dočasným stříkaným betonem a konečným betonovým obkladem se na sestavu kotevní desky přivařují nebo našroubovávají hlavové svorníky. Rozpěrné profily — horizontální ocelové pruty spojující sousední hlavy hřebíků — roznášejí reakci hlavy hřebíku do stříkaného betonu a zajišťují spojitost přes líc stěny.

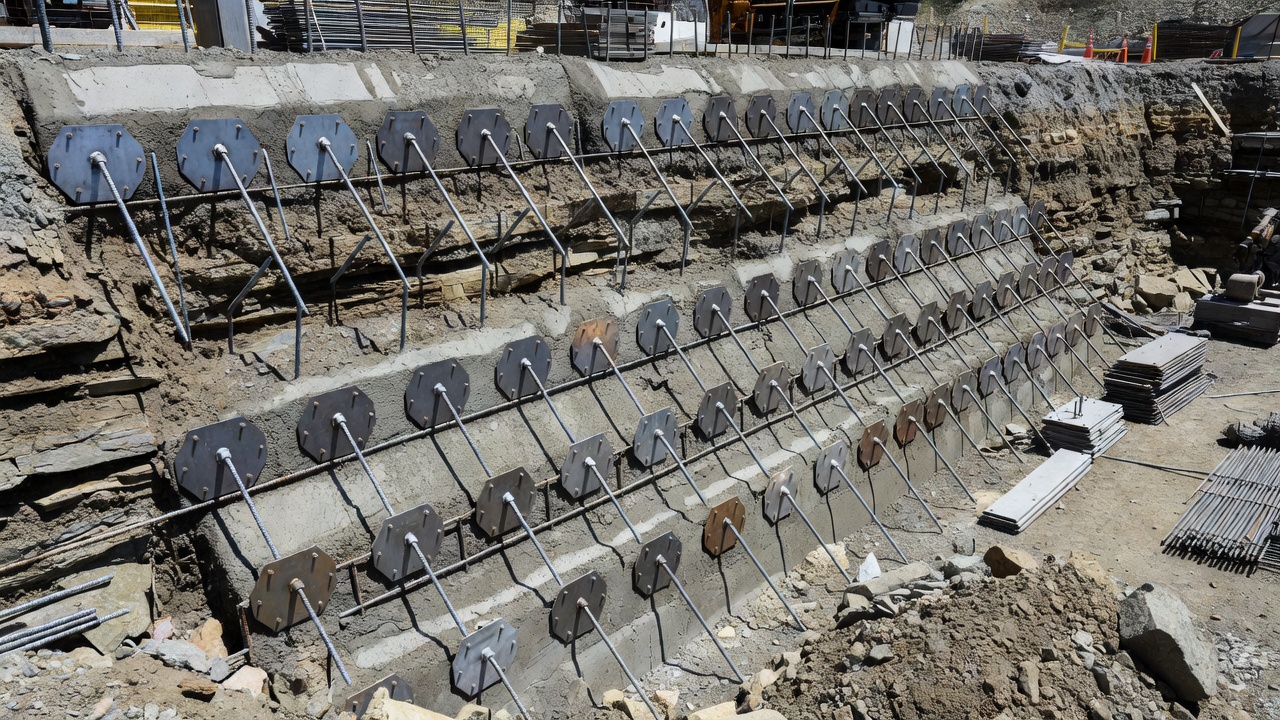

Výstavba stěny z půdních hřebíků probíhá iterativním postupem shora dolů, který postupuje ve svislých vrstvách od koruny stěny směrem dolů. Postup je definován v FHWA-NHI-14-007 a Porterfield et al. (1994) v FHWA-SA-93-068 (Soil Nailing Field Inspectors Manual).
Krok 1 — Počáteční výkop: Vykopejte první vrstvu do hloubky 4 až 6 stop (1,2 až 1,8 m) , čímž se odkryje téměř svislý líc řezu. Toto pravidlo se řídí dvěma kritickými pravidly: (1) v žádném okamžiku nesmí být odhaleno více než 4 až 6 stop nevyztuženého svislého řezu a (2) žádný nevyztužený líc řezu nesmí zůstat odhalen déle než 24 hodin. Pokud vykazuje zemní líc známky nestability — sesouvání, propadávání nebo drolení — musí být výstavba zastavena, informován projektant a provedena stabilizační opatření, jako jsou kratší výkopové vrstvy, stabilizační bermy nebo nástřik stříkaným betonem.
Krok 2 — Vrtání: Pásová vrtná souprava vrtá otvory v předepsaných místech, sklonu (10° až 20° pod horizontálou), průměru (4 až 8 palců nebo 100 až 200 mm) a hloubce. Metoda vrtání závisí na podmínkách zeminy: rotační vrtání je nejběžnější v zemině, rotačně-příklepové vrtání se používá v tvrdém podloží nebo zvětralé hornině a vrtání dutými pruty se používá v sypkých zeminách. Rozestupy hřebíků jsou typicky 4 až 6 stop (1,2 až 1,8 m) na střed horizontálně i vertikálně. TxDOT specifikuje horní hřebík do 2,5 stop od koruny stěny, svislé rozestupy 3,0 až 4,0 stopy, horizontální rozestupy 3,0 až 4,5 stopy a spodní hřebík do 3,0 stop od paty stěny.
Krok 3 — Instalace hřebíku a injektáž: Ocelová výztuž s připevněnými distančníky se vloží do vyvrtaného otvoru. Cementová injektážní směs se čerpá ode dna směrem nahoru tremie metodou, čímž vytlačuje vzduch a vodu. Návrat injektážní směsi pozorovaný u ústí vrtu potvrzuje úplné zaplnění. U dutých prutů je injektážní směs čerpána prutem během vrtání a prut zůstává na místě jako trvalý hřebík.
Krok 4 — Umístění drenáže: Geokompozitní pásové drenáže se instalují svisle mezi řady hřebíků a napojují se na sběrný systém u paty stěny. Odvodňovací otvory se instalují skrz obklad na předem určených místech.
Krok 5 — Zřízení počátečního obkladu: Svařovaná drátěná síť (WWM) se umístí na odkrytý zemní líc a zajistí. Kotevní desky a matice se instalují na hlavy hřebíků, přičemž rozpěrné profily spojují sousední hlavy hřebíků horizontálně. Stříkaný beton se aplikuje v minimální tloušťce 4 palce (100 mm). Ošetřování betonu se zahajuje dle pokynů ACI 506.
Krok 6 — Opakování: Kroky 1 až 5 se opakují pro každou následující výkopovou vrstvu, dokud není dosaženo projektované výšky stěny. Každá vrstva se napojuje na vrstvu nad sebou prostřednictvím souvislé WWM a překrývajících se drenážních pásů.
Krok 7 — Konečný obklad: Po dokončení všech vrstev a stabilizaci pohybů stěny (typicky 1 až 4 týdny po dokončení instalace hřebíků) se aplikuje konečný konstrukční obklad. Může se jednat o vyztužený stříkaný beton, monolitický beton nebo prefabrikované betonové panely o typické tloušťce 8 až 12 palců (200 až 300 mm).
{{
Konstrukční obklad stěny z půdních hřebíků se volí na základě konstrukčních požadavků, estetiky, harmonogramu výstavby a projektově specifických omezení. V praxi se používají čtyři hlavní typy obkladů.
Vyztužený stříkaný beton je nejběžnějším typem obkladu pro dočasné i trvalé stěny z půdních hřebíků. Počáteční obklad se skládá z vrstvy minimální tloušťky 4 palce (100 mm) aplikované buď mokrou nebo suchou cestou dle pokynů ACI 506, vyztužené svařovanou drátěnou sítí (typicky 4×4 — W2,9×W2,9). Rozpěrné profily (typicky výztuž #4) v místech hlav hřebíků roznášejí reakci hlavy hřebíku. Konečný obklad je tloušťky 8 až 12 palců (200 až 300 mm) s ocelovou betonářskou výztuží navrženou dle statické analýzy. Pevnost stříkaného betonu v tlaku je typicky minimálně 4 000 psi (28 MPa) ve 28 dnech. Certifikace American Shotcrete Association (ASA) se doporučuje pro stříkače. Kontrola kvality zahrnuje zkušební panely jádrově vrtané pro zkoušky pevnosti v tlaku a ověření tloušťky.
Monolitický betonový obklad se používá u trvalých stěn, kde je požadována vyšší nosnost nebo kvalitnější povrchová úprava. Minimální tloušťka je typicky 10 až 14 palců (250 až 350 mm) s dvojitou vrstvou prutové výztuže a pevností betonu minimálně 4 000 psi (28 MPa). Monolitický obklad se ukládá na dočasný stříkaný beton pomocí běžného bednění a metod ukládání betonu. Hlavové svorníky přivařené ke kotevním deskám hlav hřebíků zajišťují konstrukční spojení mezi hřebíkem a monolitickým obkladem.
Prefabrikovaný panelový obklad se používá tam, kde jsou prioritou rychlá výstavba, architektonický vzhled a kontrolovaná výroba. Panely se odlévají mimo staveniště, ošetřují se za kontrolovaných podmínek a dopravují se na stavbu. Po dokončení všech výkopových vrstev a instalaci hřebíků se panely zvednou a osadí na hlavy hřebíků pomocí konstrukčních spojů. Texas DOT je předním uživatelem prefabrikovaného panelového obkladu pro stěny z půdních hřebíků. Mezi výhody patří vynikající kvalita povrchu, urychlená výstavba na stavbě a odstranění omezení povětrnostních vlivů při aplikaci stříkaného betonu. Spojení panelu s hřebíkem musí vyhovovat tolerancím skutečného umístění hřebíků.
Stříkaný beton lze po aplikaci tvarovat a opracovávat pro vytvoření skalního nebo texturovaného architektonického vzhledu. Do stříkaného betonu lze přimíchat barevné přísady. Tato možnost poskytuje přirozený vzhled pro dálniční a parkové aplikace při zachování plné konstrukční integrity systému vyztuženého stříkaného betonu. Dle FHWA-NHI-14-007 zahrnuje tvarovaný obklad barvení, texturování a formování povrchu stříkaného betonu.
Pro aplikace stabilizace svahů (na rozdíl od svislých výkopů) poskytuje flexibilní ocelová síť připevněná přímo k hlavám hřebíků povrchové zajištění. Tento systém umožňuje odvodnění a růst vegetace skrz líc a běžně se používá při opravách sesuvů a aplikacích vystřelovaných půdních hřebíků. Drátěná síť se napíná proti povrchu svahu a poskytuje uzavření povrchové vrstvy zeminy. Není vhodná pro svislé výkopy vyžadující konstrukční obklad.
Ochrana proti korozi je kritickým konstrukčním hlediskem u trvalých stěn z půdních hřebíků, které mají typicky návrhovou životnost 75 až 100 let. Koroze oceli v zemině je elektrochemický proces vyžadující rozdíl potenciálů mezi anodou a katodou, elektrolyt (půdní pórovou vodu s rozpuštěným kyslíkem a solemi) a současnou přítomnost kyslíku a vody. Anodická reakce uvolňuje ionty železa (Fe → Fe²⁺ + 2e⁻), zatímco katodická reakce spotřebovává kyslík a vodu (O₂ + 2H₂O + 4e⁻ → 4OH⁻). Kombinovaným produktem je hydratovaný oxid železitý — rez.
Dle FHWA (Byrne et al. 1998) je půda klasifikována jako agresivní a vyžadující zvýšenou ochranu proti korozi, pokud je některý z následujících kritérií překročen:
| Parametr | Kritická hodnota |
|---|---|
| Rezistivita půdy | < 2 000 ohm-cm (vlhká půda); < 20 000 ohm-cm (suchá půda) |
| pH | < 4,5 nebo > 10 |
| Koncentrace chloridových iontů | > 100 ppm |
| Koncentrace síranových iontů | > 200 ppm |
Tyto prahové hodnoty se měří dle ASTM G57 (rezistivita, Wennerova čtyřelektrodová metoda) a ASTM G51 (pH). Další klasifikační systémy zahrnují britský systém (Murray 1993) se čtyřmi kategoriemi založenými na bodovém hodnocení zohledňujícím složení půdy, rezistivitu, vlhkost, pH a rozpustné soli, a francouzský systém Clouterre založený na indexu korozivity.
Elias (1997) stanovil široce používané empirické rovnice pro korozi uhlíkové oceli v zemině na základě zkušebních dat National Bureau of Standards (NBS) (Romanoff 1957):
kde t je čas v letech. Pro 75letou návrhovou životnost je maximální korozní ztráta přibližně 2 200 µm (0,087 palce). Pro 100letou návrhovou životnost je maximální ztráta přibližně 2 800 µm (0,110 palce).
Pro žárově zinkované pruty vykazují rychlosti koroze zinku z dat NBS (Romanoff 1957) průměrnou rychlost koroze zinku ve většině půd pod 10 µm/rok. Elias (1997) uvádí následující rovnice:
Data NBS ukazují, že rychlost koroze zinku se s časem snižuje — rychlá v prvních 2 letech, pak postupně klesající. Typická tloušťka zinkového povlaku 85 µm (dle ASTM A123) by byla ve většině půd zcela spotřebována přibližně do 10 let, poté je obnažena základní ocel. U povlaku 130 µm zůstal alespoň částečný povlak na polovině vzorků NBS po 10 a více letech.
FHWA-NHI-14-007 definuje tři úrovně ochrany proti korozi:
Úroveň 1 (Standardní): Injektážní obálka plus minimálně 1/16 palce (1,6 mm) obětované tloušťky oceli přidané k průměru konstrukčního prutu. Injektážní směs poskytuje prostředí s vysokým pH (pH ~12 až 13), které pasivuje povrch oceli a vytváří ochranný film oxidu železa. Distančníky udržují minimální krytí injektážní směsí 1 až 2 palce (25 až 50 mm). Úroveň 1 je vhodná pro neagresivní půdy s návrhovou životností do 75 let.
Úroveň 2 (Zvýšená): Injektážní obálka plus aplikovaný antikorozní nátěr — buď tavením nanášený epoxidový nátěr nebo žárové zinkování (zinkový povlak) — plus dodatečná obětovaná tloušťka oceli. Epoxidový nátěr musí být před instalací zkontrolován na vady (póry); poškozený nátěr musí být opraven nebo prut vyřazen. Caltrans vyžaduje epoxidový nátěr s dodatečným zapouzdřením u hlavy hřebíku. Úroveň 2 je vyžadována pro agresivní půdní podmínky nebo životnost přesahující 75 let.
Úroveň 3 (Maximální): Injektážní obálka plus úplné zapouzdření do korugované plastové chráničky (HDPE nebo PVC) , přičemž mezikruží mezi prutem a chráničkou je vyplněno cementovou injektážní směsí nebo antikorozní hmotou, plus epoxid nebo zinkování, plus maximální obětovaná ocel. Zóna hlavy hřebíku je věnována zvláštní pozornost — typicky víčko naplněné tukem nebo plně zapouzdřená sestava kotevní desky. Úroveň 3 se specifikuje pro vysoce agresivní prostředí (např. expozice chemikáliím pro odmrazování, mořské prostředí, průmyslově kontaminované půdy) a kritické konstrukce, kde jsou důsledky korozního selhání nepřijatelné.
GEO Report No. 135 (Hong Kong CEDD, Shiu & Cheung 2003) poskytuje dodatečná dlouhodobá data o životnosti na základě polní expozice instrumentovaných půdních hřebíků v agresivním tropickém prostředí, potvrzující, že zinkování poskytuje lepší dlouhodobou ochranu proti korozi než epoxidový nátěr v prostředí s vysokým obsahem chloridů a že praskání způsobující efekt ohýbání epoxidem povlečených prutů je významným problémem.
Pravidelná kontrola stěn z půdních hřebíků je nezbytná pro správu infrastrukturních aktiv. Dle FHWA-SA-93-068 (Soil Nailing Field Inspectors Manual) a FHWA-NHI-14-007 kapitola 9 se kontrola týká následujících položek.
Limity šířky trhlin pro obklad stěny z půdních hřebíků se řídí kritérii ACI 224R-01. Šířka trhlin se vyhodnocuje pomocí srovnávače trhlin nebo optického mikroskopu s děleným měřítkem. Vzory šíření trhlin a změny v čase se zakreslují do dokumentace skutečného provedení. Trhliny v místech hlav hřebíků vyžadují zvláštní pozornost, protože mohou indikovat deformaci kotevní desky nebo konstrukční poruchu.
| Podmínka expozice | Maximální přípustná šířka trhliny |
|---|---|
| Suchý vzduch nebo ochranná membrána | 0,016 palce (0,41 mm) |
| Vlhkost, vlhký vzduch, kontakt s půdou | 0,012 palce (0,30 mm) |
| Chemikálie pro odmrazování | 0,007 palce (0,18 mm) |
| Mořská voda / mořská sprška | 0,006 palce (0,15 mm) |
| Vodotěsné konstrukce | 0,004 palce (0,10 mm) |
U stěn z půdních hřebíků jsou trhliny o šířce 0,01 až 0,02 palce (0,25 až 0,50 mm) obecně přijatelné pro suché podmínky expozice. Trhliny přesahující 0,02 palce (0,50 mm) vyžadují inženýrské vyhodnocení a případnou opravu. Vzorec rostoucí šířky trhlin při postupných kontrolách vyžaduje zvýšení četnosti monitorování.
Sestava hlavy hřebíku zahrnuje kotevní desku, zkosenou podložku, matici a vyčnívající konec prutu. Položky kontroly zahrnují: dosednutí kotevní desky na stříkaný beton (mezery indikují nesprávnou instalaci nebo deformaci), utažení matice proti kotevní desce, viditelnou korozi na všech odhalených ocelových plochách, stav zapouzdření (je-li specifikováno) a vyrovnání hlavových svorníků pro připojení ke konečnému obkladu. Koroze u hlavy hřebíku je obzvláště významná, protože tato zóna je nejvíce vystavena vlhkosti a kyslíku.
Horizontální a vertikální pohyby líce stěny se měří pomocí geodetických cílů umístěných na hlavách hřebíků nebo v pravidelné síti. Pohyby se porovnávají s návrhovými předpověďmi a výchozími měřeními. Prahové hodnoty pohybu stanovené projektantem definují úrovně zásahu. Pokud se rychlost pohybu zrychluje — rostoucí přemístění za jednotku času — zvyšuje se četnost monitorování a je informován projektant. Celkové pohyby stěny u správně navržených stěn z půdních hřebíků jsou typicky v rozmezí 0,1 až 0,5 procenta výšky stěny, přičemž největší pohyby nastávají u koruny stěny.
Kontrola drenáže ověřuje, že geokompozitní pásové drenáže jsou souvislé od koruny stěny až ke sběrnému systému u paty, odvodňovací otvory jsou otevřené a odvádějí vodu a výtok sběrného systému je funkční. Vodní skvrny na stříkaném betonu indikují obtok nebo ucpání drenáže. Tvorba ledu u odvodňovacích otvorů v chladném podnebí indikuje nedostatečný návrh drenáže pro podmínky mrazu a tání. Stojatá voda u paty stěny indikuje ucpané sběrné potrubí nebo nedostatečný sklon výtoku. Nedostatečná drenáž je jednou z nejčastějších příčin degradace stěny z půdních hřebíků a musí být neprodleně napravena, aby se zabránilo hromadění hydrostatického tlaku.
Kontrola koroze hodnotí: stav odkryté oceli u hlav hřebíků (kotevní desky, matice, podložky), stav obkladu ze stříkaného betonu (trhliny umožňující přístup vlhkosti a kyslíku k výztuži), důkazy rezavých skvrn na povrchu obkladu a stav zapouzdřovacích systémů. U stěn v agresivním půdním prostředí může monitorování koroze zahrnovat obětované korozní vzorky, periodické odkrývání vybraných hlav hřebíků pro vizuální kontrolu a měření půlčlánkového potenciálu výztuže obkladu. Nálezy koroze se porovnávají s původní úrovní ochrany proti korozi specifikovanou pro stěnu.
Zatěžovací zkoušky jsou povinným požadavkem kontroly kvality u stěn z půdních hřebíků dle FHWA-NHI-14-007 kapitola 9 a FHWA-SA-93-068. Provádějí se tři typy zatěžovacích zkoušek: ověřovací zkoušky, průkazní zkoušky a zkoušky dotvarování. Zkušební zařízení se skládá z hydraulického dutého lisu umístěného přes hřebíkový prut, dosedajícího na reakční rám. Přemístění se měří pomocí číselníkových úchylek nebo elektronických snímačů přemístění upevněných na nezávislém referenčním nosníku.
Ověřovací zkoušky se provádějí na zkušebních hřebících instalovaných před zahájením výroby. Tyto zkoušky ověřují jak pevnost spoje se zeminou použité v návrhu, tak instalační metody dodavatele. Zkušební hřebík má maximální délku spoje (typicky minimálně 10 stop, omezeno, aby nedošlo k přepětí prutu), přičemž zbytek hřebíku je odizolován pomocí PVC chráničky nebo jiné metody. Maximální zkušební zatížení je 200 procent Návrhového zkušebního zatížení (DTL) , s volitelným maximem 300 procent u projektů s vysokou nejistotou. Harmonogram zatěžování postupuje v krocích po 0,05; 0,25; 0,50; 0,75; 1,00; 1,25; 1,50; 1,75 a 2,00 násobku DTL. Zkouška dotvarování se provádí při zatížení 1,50 × DTL po dobu 60 minut. Kritéria přijetí vyžadují: žádné porušení vytažením při zatížení ≤ 200 % DTL, celkové přemístění a přemístění dotvarováním v mezích stanovených projektantem a žádné porušení prutu tahem. Pokud dojde k porušení vytažením před dosažením 200 % DTL, musí být postupy vrtání a injektáže upraveny a zkouška opakována, s možným přepracováním délky a rozestupů hřebíků.
Průkazní zkoušky se provádějí na specifikovaném procentu výrobních hřebíků během výstavby — typicky 5 až 10 procent výrobních hřebíků dle FHWA-SA-93-068. Maximální zkušební zatížení je 150 % DTL (1,5 × DTL) . Minimální délka spoje je 10 stop s maximem, aby nebyl prut přepjat při zkušebním zatížení. Součinitel bezpečnosti proti porušení tahem během průkazní zkoušky je 1,5 na základě nominální meze kluzu prutu. Na rozdíl od hřebíků pro ověřovací zkoušky lze průkazně zkoušené hřebíky po dokončení zkoušky použít jako výrobní hřebíky. Kritéria přijetí vyžadují, aby hřebík dosáhl maximálního zkušebního zatížení 150 % s přijatelným celkovým přemístěním a přemístěním dotvarováním. Postupy zatěžování a měření u průkazních zkoušek se řídí stejným protokolem jako ověřovací zkoušky, ale zastavují se na 150 % DTL.
Zkoušky dotvarování měří časově závislé přemístění hřebíku při trvalém zatížení. Hřebík je držen při maximálním zkušebním zatížení (buď 150 nebo 200 % DTL, v závislosti na typu zkoušky) po specifikovanou dobu, typicky 60 minut u ověřovacích zkoušek. Přemístění dotvarováním se měří jako dodatečný pohyb zaznamenaný během doby držení. Nadměrné dotvarování — typicky definované jako více než 1 mm (0,04 palce) za 60 minut nebo pokračující trend bez stabilizace — indikuje potenciál pro dlouhodobou deformaci při trvalém zatížení. Zeminy s vysokým potenciálem dotvarování, včetně měkkých jílů a plastických jemnozrnných zemin, mohou vyžadovat úpravy návrhu hřebíků.
Dle FHWA-NHI-14-007 lze pro průkazní zkoušky výrobních hřebíků použít přístup statistických akceptačních kritérií (SAC). SAC stanovuje přípustné limity pohybu na základě délky spoje zkušebního hřebíku, modulu prutu a očekávaného elastického prodloužení. Maximální přípustný pohyb (δmax) při zkušebním zatížení se vypočítá jako:
δmax = (Ptest × Lspoj) / (E × A) + zbytkový offset
kde Ptest je zkušební zatížení, Lspoj je délka spoje, E je modul pružnosti prutu (29 000 ksi), A je průřezová plocha prutu a zbytkový offset zohledňuje usazovací a elastické pohyby zkušebního zařízení. SAC poskytuje racionálnější akceptační kritéria než libovolné limity pohybu, protože zohledňuje konkrétní geometrii hřebíku a materiálové vlastnosti.
Instrumentované monitorování stěn z půdních hřebíků se provádí za účelem ověření návrhových předpokladů, potvrzení kvality výstavby, detekce počínajících poruchových stavů a poskytnutí dat pro dlouhodobé hodnocení výkonu. FHWA-NHI-14-007 oddíl 9.5 poskytuje podrobné požadavky na monitorování.
Inklinometry měří laterální (horizontální) deformaci stěny a zadržené zemní hmoty. Svislá pažnice se zainjektuje do vrtu vyvrtaného za lícem stěny. Inklinometrická sonda se protahuje pažnicí v pravidelných hloubkových intervalech (typicky 2 stopy nebo 0,5 m). Odečty prováděné v různých časech vytvářejí deformační profil, který ukazuje velikost a hloubkové rozložení laterálních pohybů. Data z inklinometru identifikují polohu smykové plochy nebo zóny maximálního ohybu. FHWA doporučuje inklinometry v kritických profilech — místech maximální výšky stěny, složitých půdních podmínek nebo v blízkosti kritické infrastruktury.
Prstencové strunové nebo tenzometrické siloměry se umisťují mezi kotevní desku a matici u vybraných hlav hřebíků. Siloměry měří osové tahové napětí vyvinuté v jednotlivých půdních hřebících v průběhu času. Data ze studie mimoúrovňové křižovatky ODOT Highway 217/26 (Landau Associates 1999) ukazují, že zatížení hřebíků se vyvíjí postupně během hloubení spodních vrstev a stabilizuje se po výstavbě do 1 až 4 týdnů. Horní řady hřebíků nesou nejvyšší zatížení — což potvrdily zkoušky v plném měřítku.
Odporové nebo strunové tenzometry se nalepují na hřebíkový prut na více místech po jeho délce před instalací. Profil přetvoření podél hřebíku se převádí na rozložení tahové síly pomocí modulu pružnosti a průřezové plochy prutu. Výzkum konzistentně ukazuje, že maximální síly v hřebíku se vyskytují na kritické smykové ploše nebo v její blízkosti a zatížení hřebíků se může v průběhu času zvyšovat v jílovitých zeminách s vysokým indexem plasticity (PI > 20).
Reflexní hranoly nebo geodetické cíle umístěné na hlavách hřebíků nebo v pravidelné síti na líci stěny se zaměřují totální stanicí s přesností ±0,01 stopy (3 mm). Automatizované motorizované totální stanice mohou poskytovat kontinuální monitorování během kritických fází výstavby. Frekvence zaměřování je denně během aktivní výstavby, snižuje se na týdenní během dokončovacích prací a na měsíční až čtvrtletní pro dlouhodobé monitorování výkonu.
Dle FHWA-NHI-14-007 stanoví formální plán monitorování: výstražné úrovně (prahové hodnoty pro měřené parametry), reakční opatření (zvýšení četnosti monitorování, informování projektanta, zastavení výstavby), četnost monitorování (základní měření před výstavbou, denně během aktivní výstavby, týdně během dokončovacích prací, měsíčně/čtvrtletně pro dlouhodobé sledování) a dobu trvání (minimálně 1 rok po výstavbě u trvalých stěn, prodloužená dle požadavků vlastníka). Typický akční plán monitorování definuje tři výstražné úrovně: Úroveň 1 (pohyb do 50 % předpovídané hodnoty — pokračovat v běžném monitorování), Úroveň 2 (pohyb mezi 50 % a 100 % předpovídané hodnoty — zvýšit četnost, informovat projektanta), Úroveň 3 (pohyb přesahuje 100 % předpovídané hodnoty nebo se rychlost zrychluje — zastavit výstavbu, zavést nouzová opatření).
Porozumění rozdílům mezi stěnami z půdních hřebíků, stěnami s kotevními tyčemi a mechanicky stabilizovanými zemními (MSE) stěnami je zásadní pro výběr vhodného zemního retenčního systému.
| Parametr | Půdní hřebík | Kotevní tyč |
|---|---|---|
| Typ zatížení | Pasivní — vyvíjí zatížení deformací zeminy | Aktivní — předpínána pro vnášení zatížení |
| Instalace | Vrtá se, injektuje, bez napínání | Vrtá se, injektuje, pak předpíná |
| Délka | Typicky 60–100 % výšky stěny | Delší — přesahuje za smykovou plochu |
| Návrhové zatížení | Nižší (20–100 kipů na hřebík) | Vyšší (50–300+ kipů na kotvu) |
| Rozestupy | Těsnější (4–6 stop osově) | Širší (6–12 stop osově) |
| Sklon | 10°–20° pod horizontálou | 15°–30° pod horizontálou |
| Obklad | Konstrukční stříkaný beton/CIP | Hloubené pažiny a výdřevá nebo konstrukční |
| Napínání | Nenapíná se | Napíná se na 100 %+ návrhového zatížení |
| Ochrana proti korozi | Injektáž + nátěr/zapouzdření | Dvojitá ochrana dle standardů PTI |
| Typické náklady | 25–55 USD/sq ft | Vyšší — dražší na jednotku |
Kotevní tyče jsou preferovány, když jsou vyžadována vysoká retenční zatížení, aktivní omezení pohybu je kritické nebo stěna musí odolávat velmi vysokým horizontálním tlakům. Systémy s kotevními tyčemi se běžně používají při výstavbě hlubokých suterénů postupem shora dolů, podúrovňových parkovacích struktur a při ražbě hloubených tunelů, kde jsou hloubené pažiny a výdřevá primárními konstrukčními prvky a kotvy poskytují horizontální zajištění. Požadavky na ochranu proti korozi u trvalých kotevních tyčí se řídí doporučeními Post-Tensioning Institute (PTI), která vyžadují dvojitou ochranu proti korozi (mazaná a opláštěná výztuž plus korugované plastové zapouzdření) u trvalých instalací — v mnoha případech vyšší standard než požadavky na půdní hřebíky. Tato dodatečná ochrana proti korozi v kombinaci s napínací operací a delšími délkami spoje činí kotevní tyče výrazně dražšími než půdní hřebíky na jednotkové bázi.
Půdní hřebíky jsou preferovány pro zářezy svahů, kde jsou omezené pohyby zeminy — typicky 0,1 až 0,5 procenta výšky stěny — přijatelné a zemina může během výstavby krátkodobě samostatně stát. Protože jsou půdní hřebíky pasivními prvky, musí dojít k určité deformaci, než hřebíky vyvinou svou plnou tahovou kapacitu, typicky 0,25 až 0,5 palce pohybu u koruny stěny. Tento požadavek na deformaci činí půdní hřebíky nevhodnými tam, kde je vyžadováno absolutní zabránění pohybu, například přímo u stávajících stavebních základů, citlivých inženýrských sítí nebo železničních tratí. V těchto případech se předepisují aktivní kotevní systémy. Z hlediska nákladů se pohybují stěny z půdních hřebíků od 25 do 55 USD za čtvereční stopu líce stěny, přičemž nižší konec odpovídá jednoduchým stěnám ze stříkaného betonu v příznivých půdních podmínkách a vyšší konec odpovídá stěnám z prefabrikovaných panelů se zvýšenou ochranou proti korozi v městském prostředí. Stěny s kotevními tyčemi obvykle začínají na 40 USD za čtvereční stopu a mohou přesáhnout 100 USD za čtvereční stopu u složitých konfigurací kotev s dvojitou ochranou proti korozi.
| Parametr | Stěna z půdních hřebíků | MSE stěna |
|---|---|---|
| Směr výstavby | Shora dolů (zářez) | Zdola nahoru (násyp) |
| Výztuž | Ocelové pruty zainjektované v zemině | Geomříže nebo kovové pásky v násypu |
| Obklad | Stříkaný beton, CIP nebo prefabrikované panely | Prefabrikované panely nebo modulární bloky |
| Potřebný prostor | Minimální — stísněné prostory | Velký — vyžaduje prostor pro výztuž (~70 % výšky stěny) |
| Základ | Využívá in-situ zeminu | Připravený základ + vybraný zásyp |
| Kapacita přitížení | Dobrá — podpírá mostní opěry | Výborná — navržena pro vysoké přitížení |
| Náklady | 25–55 USD/sq ft | 20–45 USD/sq ft + materiál zásypu |
| Citlivost na sedání | Mírná | Vysoká — citlivá na nerovnoměrné sedání |
| Typická max. výška | 50+ stop | 100+ stop |
Rozhodnutí mezi stěnami z půdních hřebíků a MSE stěnami závisí především na geometrii projektu: zařezávání do stávajícího terénu upřednostňuje půdní hřebíky (shora dolů), zatímco budování z nižší úrovně upřednostňuje MSE stěny (zdola nahoru). Stísněné lokality bez prostoru pro zásypový materiál ukazují na půdní hřebíky; dlouhé úseky v konzistentní výšce s dostupným pozemkem upřednostňují MSE stěny z hlediska nákladové efektivity.
Shored Mechanically Stabilized Earth (SMSE) stěny kombinují technologie půdních hřebíků a MSE. Stěna z půdních hřebíků je postavena jako spodní opřená stěna a MSE stěna je postavena na jejím vrcholu. Tento hybridní systém se používá tam, kde je vyžadována velmi vysoká stěna a prostorová omezení brání plnému půdorysu MSE stěny. Část z půdních hřebíků zajišťuje spodní část násypu, což umožňuje stěně MSE nahoře mít kratší délku výztuže. FHWA publikovala specifické návrhové pokyny pro SMSE stěny.
Stěny z půdních hřebíků se v letištním prostředí používají pro stabilizaci zářezů, opěrné stěny v blízkosti runwayí a pojezdových drah, rozšiřování silnic pod letištními přístupovými mosty, podpírání výkopů pro instalaci sítí a ražbu tunelů a zmírňování sesuvů na přístupových komunikacích a obvodových svazích. Letištní aplikace kladou specifické požadavky nad rámec běžných dálničních nebo stavebních aplikací.
Denver International Airport (DEN) Civil Design Standards Manual (Q4 2025, oddíl 3.7.1.31) specifikuje, že stěny z půdních hřebíků lze použít pouze tehdy, je-li postup shora dolů odůvodněný, a nesmějí se použít, dojde-li k průsaku podzemní vody. DEN vyžaduje, aby návrh a výstavba probíhaly dle FHWA GEC No. 7 a příslušných specifikací AASHTO. Všechny opěrné stěny na DEN vyžadují zohlednění estetiky (oddíl 3.7.1.33). Omezení týkající se průsaku podzemní vody odráží obtížnost kontroly průsaku v letištním prostředí, kde by odvodňovací systémy mohly ovlivnit stabilitu podloží zpevněných ploch.
ICAO Annex 14, Svazek I (Navrhování a provoz letišť) a ICAO Doc 9157 (Příručka pro navrhování letišť, části 1–6) se zabývají zadržováním zeminy v blízkosti provozních ploch prostřednictvím požadavků na sklony svahů v bezpečnostních plochách runwayí a pojezdových drah, omezení překážek a odvodnění. Zatímco ICAO specificky nepředepisuje půdní hřebíkování jako metodu, musí zemní retenční systémy používané na letištích: udržovat integritu bezpečnostních ploch runwayí a pojezdových drah, nevytvářet překážky narušující OLS, umožňovat budoucí rozvoj letiště dle hlavního plánu ICAO a poskytovat dlouhodobou stabilitu bez problémů s údržbou, které by mohly narušit provoz letiště.
Omezení překážek (OLS): Koruna stěny a jakékoli odkryté prvky nesmí narušovat OLS. Pokud je narušení nevyhnutelné, musí být prvky označeny a osvětleny dle požadavků ICAO Annex 14. To je zvláště relevantní u stěn z půdních hřebíků postavených na přibližovacích nebo vzletových plochách.
Odolnost proti proudu motorů: Výfuk leteckých motorů může vytvářet rychlosti přesahující 100 uzlů ve vzdálenostech 100 stop a více od výstupu motoru. Obklad stěny musí být navržen tak, aby odolával erozi z proudu motorů a zachoval konstrukční integritu při těchto tepelných a mechanických zatíženích. To typicky vyžaduje monolitický beton nebo silně vyztužený stříkaný beton v zónách vystavených proudu motorů.
Prevence FOD: Jakékoli volné prvky — kameny, odštěpky stříkaného betonu, spojovací materiál — které by se mohly stát cizím předmětem (FOD) na runwayích nebo pojezdových drahách, jsou nepřijatelné. Obklad musí být navržen a udržován tak, aby zabránil pádu jakéhokoli volného materiálu na povrchy zpevněných ploch. Pravidelná kontrola letištních stěn z půdních hřebíků zahrnuje specifické kontroly FOD.
Odvodnění: Drenážní systém stěny nesmí měnit přirozené odtokové poměry, které by mohly ovlivnit odvodnění zpevněných ploch nebo vytvářet nebezpečí námrazy. Výtokové potrubí musí vypouštět do schválených sběrných systémů, nikoli na povrch zpevněných ploch. Musí se zabránit tvorbě kaluží u paty stěny.
Podzemní voda: V souladu s normami DEN by se stěny z půdních hřebíků na letištích neměly používat tam, kde dojde k průsaku podzemní vody. Podzemní voda zachycená stěnou může způsobit problémy s vlhkostí podloží zpevněných ploch, poškození mrazem a dlouhodobé problémy se stabilitou stěny.
Střety s podzemními sítěmi: Letištní koridory inženýrských sítí — palivové hydrantové systémy, elektrické kabelovody, komunikační optická vlákna, dešťová kanalizace a sběr odmrazovacích kapalin — musí být identifikovány a během vrtání hřebíků jim vyhnuty. Metoda výstavby shora dolů umožňuje průběžné přizpůsobování umístění a sklonů hřebíků, aby se zabránilo zastiženým sítím.
GeoStabilization International a další specializovaní dodavatelé aplikovali půdní hřebíkování pro opravy sesuvů a stabilizaci svahů na letištích s použitím jak běžných vrtaných a injektovaných hřebíků, tak technologie vystřelovaných půdních hřebíků. Vystřelovač půdních hřebíků může instalovat hřebíky o délce až 20 stop rychlostí až 250 mph pomocí stlačeného vzduchu, což poskytuje rychlou stabilizaci svahu v nouzových podmínkách s omezeným přístupem — srovnatelné s obvodovými oblastmi letišť nebo náspy přístupových komunikací. Vystřelované půdní hřebíky mají typicky průměr 1,25 až 1,75 palce s obětovanými hrotovými kužely, které pronikají do zeminy vysokou rychlostí. Tato metoda je užitečná zejména pro letištní krizové scénáře, kdy došlo k sesuvu svahu v blízkosti provozní zpevněné plochy a je vyžadována okamžitá stabilizace, aby se zabránilo šíření směrem k runwayi nebo pojezdové dráze.
Kromě standardních položek kontroly popsaných výše vyžadují stěny z půdních hřebíků na letištích zvláštní pozornost věnovanou: erozi proudem motorů u koruny stěny a líce (zejména do 150 stop od os runwayí nebo v místech, kde se aktivují zpětné lopatky motorů), hromadění FOD u paty stěny (odštěpky stříkaného betonu, kameny, spojovací materiál musí být neprodleně odstraněny), hromadění ledu z výtoku drenáže stěny na zpevněných plochách, vegetaci na líci stěny, která by mohla zakrýt vizuální kontrolu trhlin v obkladu a stavu hlav hřebíků, a erozi drenážního systému koruny stěny, která by mohla směřovat vodu na přilehlé zpevněné plochy. Četnost kontrol na letištích je typicky vyšší než u dálničních stěn, s dvouletými kontrolami doplněnými o kontrolu po každé srážce přesahující 5letou periodicitu a po každé události vystavení proudu motorů zahrnující chod motorů na vysoký výkon v blízkosti stěny.

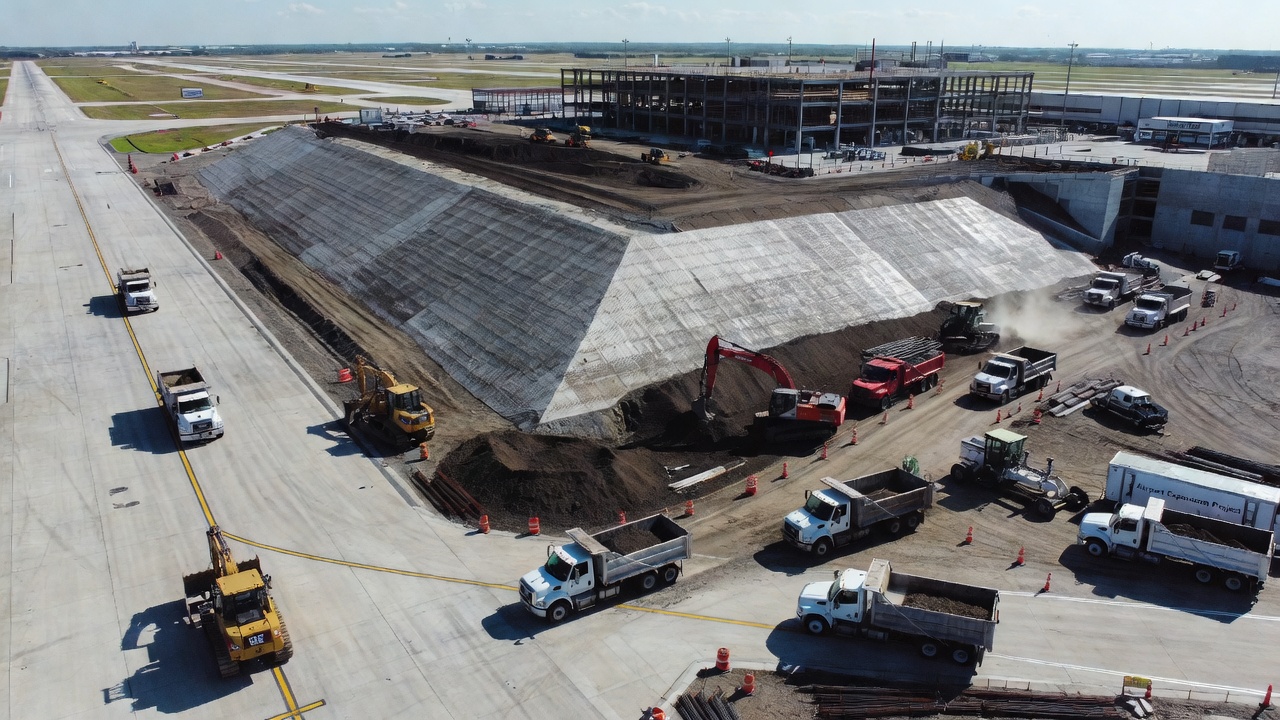

Typickou letištní aplikaci ilustruje stěna z půdních hřebíků postavená v roce 2018 pro projekt rozšíření přístupové komunikace velkého amerického letiště. Projekt vyžadoval rozšíření dvouproudé přístupové komunikace na čtyři pruhy v blízkosti aktivní pojezdové dráhy, s právem na využití pozemku omezeným na 15 stop od okraje zpevněné plochy. Stávající svah byl 35 stop vysoký násypový svah se sklonem 1,5:1. Návrhový tým zvolil stěnu z půdních hřebíků s obkladem z prefabrikovaných betonových panelů, aby minimalizoval dobu výstavby a eliminoval aplikaci stříkaného betonu na stavbě, která by mohla generovat prach a úlomky v letištním prostředí. Stěna byla navržena na 75letou životnost s ochranou proti korozi úrovně 2 (epoxidem potažené pruty, 2palcové krytí injektážní směsí, 1/8 palce obětované oceli). Výstavba byla rozdělena do 40 stop dlouhých segmentů, přičemž každý segment byl dokončen do 7 dnů, aby se minimalizovalo narušení letištního provozu. Inklinometry a geodetické cíle byly monitorovány denně během výstavby. Po výstavbě se pohyby stěny stabilizovaly na 0,35 palce u koruny po 90 dnech, což je výrazně pod návrhovým přípustným pohybem 1,0 palce. Obklad z prefabrikovaných panelů zahrnoval 6palcovou architektonickou povrchovou úpravu, která odpovídala estetice stávajícího letištního terminálu. Drenáž byla vedena geokompozitními pásovými drenážemi do sběrného systému, který vypouštěl vodu do letištní dešťové kanalizace, čímž se zabránilo jakémukoli povrchovému výtoku na vozovku pojezdové dráhy.
{{
FHWA Geotechnical Engineering Circular No. 7 (GEC 7) — vydaný jako FHWA-NHI-14-007 (Referenční příručka, 425 stran) a FHWA-NHI-15-047 (doprovodný dokument) — je definitivní návrhovou referencí pro stěny z půdních hřebíků v USA. Příručka nahrazuje dřívější FHWA-IF-03-017 (předchozí GEC vydaný v roce 2003) a zahrnuje dvě desetiletí dodatečného výzkumu, polních zkušeností a kalibrace LRFD. Příručka byla vyvinuta prostřednictvím komplexního výzkumného programu, který zahrnoval zkoušky stěn v plném měřítku, numerické parametrické studie, kalibraci součinitelů odolnosti založenou na spolehlivosti a validaci na instrumentovaných případových studiích.
FHWA GEC 7 zavádí dvojí návrhový rámec podporující jak ASD (Allowable Stress Design) s použitím tradičního přístupu součinitele bezpečnosti, tak LRFD (Load and Resistance Factor Design) s použitím statisticky kalibrovaných součinitelů odolnosti. Příručka se zaměřuje na LRFD jako preferovaný rámec při zachování kompatibility s ASD pro odborníky, kteří dosud nepřešli na LRFD. Součinitele odolnosti LRFD jsou kalibrovány z analýz spolehlivosti s využitím statistických rozdělení odolnosti půdních hřebíků proti vytažení z více než 200 ověřovacích zkoušek, dat o tahové kapacitě prutů a konstrukční kapacitě obkladu z testů v plném měřítku. Cílový index spolehlivosti (β) pro mezní stav vytažení je 2,5 až 3,0 pro trvalé stěny, což odpovídá pravděpodobnosti poruchy přibližně 0,1 až 0,6 procenta.
Systematický návrhový proces příručky pokrývá každý aspekt návrhu stěny z půdních hřebíků:
Délka hřebíku je typicky 60 až 100 procent výšky stěny, s delšími hřebíky u koruny stěny a kratšími u paty, aby se odolávalo vyšším momentům převrácení u koruny. 30stopá stěna může mít hřebíky o délce 18 až 30 stop. Rozložení hřebíků typicky sleduje lichoběžníkový nebo obdélníkový vzor, přičemž horní řada hřebíků je nejdelší. Rozestupy hřebíků jsou typicky 4 až 6 stop (1,2 až 1,8 m) na střed horizontálně i vertikálně. TxDOT specifikuje užší rozestupy: svislé rozestupy 3,0 až 4,0 stopy a horizontální rozestupy 3,0 až 4,5 stopy, s horním hřebíkem do 2,5 stop od koruny stěny a spodním hřebíkem do 3,0 stop od paty stěny. U jílovitých zemin jsou vyžadovány užší rozestupy k dosažení odpovídající kapacity proti vytažení kvůli nižšímu smykovému napětí na rozhraní injektážní směsi a zeminy. Sklon hřebíku 10° až 20° pod horizontálou umožňuje ukládání injektážní směsi gravitací. Průměr vrtu je 4 až 8 palců (100 až 200 mm), přičemž konkrétní průměr se volí na základě velikosti prutu, minimálních požadavků na krytí injektážní směsí a schopností vrtného zařízení. Tloušťka počátečního obkladu je min. 4 palce (100 mm); tloušťka konečného obkladu je typicky 8 až 12 palců (200 až 300 mm). Půdní parametry zahrnují efektivní soudržnost (c’) typicky 0 až 100 psf (0 až 4,8 kPa) a efektivní úhel vnitřního tření (φ’) 24° až 34°, stanovené ze standardních penetračních zkoušek (ASTM D1586) nebo kuželových penetračních zkoušek (ASTM D5778). Mezní odolnost proti vytažení (Qult) se odhaduje z empirických korelací s hodnotami SPT N, odporem CPT nebo přímými zkouškami vytažení.
FHWA GEC 7 odkazuje na tři primární výpočetní programy: SNAP-2 (primární nástroj FHWA pro návrh LRFD, použitý v návrhových příkladech příručky), GoldNail (demonstrovaný na workshopech FHWA) a SNAIL / SNAILZ (program pro mezní rovnováhu svahů s režimy analýzy Ultimate a Pre-Factored).
Úplný rámec norem, na který odkazuje FHWA-NHI-14-007, zahrnuje: ACI 224R-01 (kontrola šířky trhlin obkladu), ACI 318 (konstrukční beton), ACI 506 a 506.2 (stříkaný beton), ASTM A615 (ocelové pruty Grade 60/75), ASTM A36 (ocel kotevních desek), ASTM A123 (zinkové povlaky), ASTM G57 (rezistivita půdy), ASTM G51 (pH půdy), AASHTO LRFD Bridge Design Specifications 7. vydání článek 11.9, PTI Recommendations for Prestressed Rock and Soil Anchors a GEO Report No. 135 (Hongkongská studie dlouhodobé životnosti).
Následující dokumenty tvoří úplný rámec norem pro návrh, výstavbu a kontrolu stěn z půdních hřebíků v USA:
Publikace FHWA: FHWA-NHI-14-007 (GEC No. 7, Referenční příručka), FHWA-NHI-15-047 (doprovodný dokument), FHWA-IF-03-017 (předchozí GEC), FHWA-SA-96-069R (Příručka pro návrh a monitorování výstavby, Byrne et al. 1998), FHWA-SA-93-068 (Příručka pro polní inspektory půdních hřebíků, Porterfield et al. 1994), FHWA-CFL/TD-10-001 (Program zkoušek vytažení dutých prutů pro půdní hřebíky).
Normy ASTM: A615 (žebírkové ocelové pruty), A36 (konstrukční ocel), A123 (zinkové povlaky), C33 (kamenivo), D1586 (Standardní penetrační zkouška), D5778 (Kuželová penetrační zkouška), G51 (pH půdy), G57 (rezistivita půdy).
Normy ACI: 224R-01 (kontrola trhlin), 318 (předpis pro konstrukční beton), 506 (příručka pro stříkaný beton), 506.2 (specifikace stříkaného betonu).
Normy AASHTO: LRFD Bridge Design Specifications 7. vydání (2014), Standard Specifications for Highway Bridges 17. vydání (2002).
Mezinárodní normy: ICAO Annex 14 Svazek I, ICAO Doc 9157 Části 1–6, GEO Report No. 135 (Hong Kong CEDD).
Průmyslové reference: PTI Recommendations for Prestressed Rock and Soil Anchors, NBS (Romanoff 1957) Underground Corrosion, Clouterre (1991) Francouzský národní výzkumný program.
