Příčné spáry v betonových vozovkách

Definice a účel příčných spár

Příčná spára je plánovaná, konstruovaná diskontinuita orientovaná napříč šířkou desky vozovky z portlandského cementového betonu (PCC), vytvořená řezáním, tvarováním nebo přerušením betonáže v pravidelných intervalech pro řízení polohy a charakteru trhlin. U betonové vozovky s příčnými spárami (JPCP) – celosvětově nejběžnějšího typu tuhé vozovky – jsou příčné spáry tím nejdůležitějším konstrukčním prvkem určujícím výkonnost vozovky, kvalitu jízdy a životnost.

Technické doporučení FHWA T 5040.30 definuje pět primárních funkcí příčných spár. První a nejdůležitější funkcí je řízení trhlin – beton podléhá objemovým změnám v důsledku vysychacího smršťování, tepelné kontrakce a vlhkostního prohýbání, které vytvářejí tahová napětí přesahující pevnost betonu v tahu. Bez příčných spár způsobují tato napětí nekontrolované, náhodné trhání po celém povrchu desky. Vytvořením zeslabené svislé roviny v pravidelných intervalech nutí příčné spáry trhliny vznikat na zamýšleném místě, čímž vzniká jednotná geometrie desek umožňující přenos zatížení a instalaci těsnicí hmoty.

Druhou funkcí je přenos zatížení – příčné spáry přenášejí dopravní zatížení z najíždějící desky na odjíždějící desku prostřednictvím propojení kameniva mezi nalomenými betonovými plochami pod řezem nebo pomocí konstrukčních trnů. Tento přenos zatížení snižuje průhyby na okrajích a v rozích, čímž omezuje tahová napětí způsobující rohové trhliny a trhliny uprostřed desky. Třetí funkcí je prevence infiltrace – správně navržené a udržované příčné spáry minimalizují vnikání povrchové vody, chemických rozmrazovacích látek a nestlačitelných materiálů, jako je písek a štěrk, do konstrukce vozovky. Vnikání vody vede k pumpování, erozi podloží a odskokům. Nestlačitelné materiály způsobují vydrolování a vyboulení.

Čtvrtou funkcí je usnadnění výstavby – příčné spáry rozdělují vozovku na desky zvládnutelné velikosti pro etapy výstavby, betonáž po jednotlivých pruzích a ošetřování. Pátá funkce umožňuje pohyb na křížení vozovky s konstrukcemi nebo jinými typy vozovek prostřednictvím izolačních spár.

Příčné spáry jsou klasifikovány do tří hlavních konstrukčních typů podle klasifikačního systému ACPA (American Concrete Pavement Association) pro letištní spáry. Typ B je smršťovací spára bez trnů spoléhající výhradně na propojení kameniva pro přenos zatížení – vhodná pouze pro málo zatížené vozovky s krátkou roztečí spár a stabilizovanými podklady. Typ C je smršťovací spára s trny používající hladké ocelové trny pro aktivní přenos zatížení – standard pro vysoce zatížené silnice a letiště. Typ D je smršťovací spára bez trnů s nařezanou nebo vytvořenou drážkou, používaná pro mezilehlé smršťovací spáry na drahách a odbavovacích plochách se středním dopravním zatížením.

Typy příčných spár

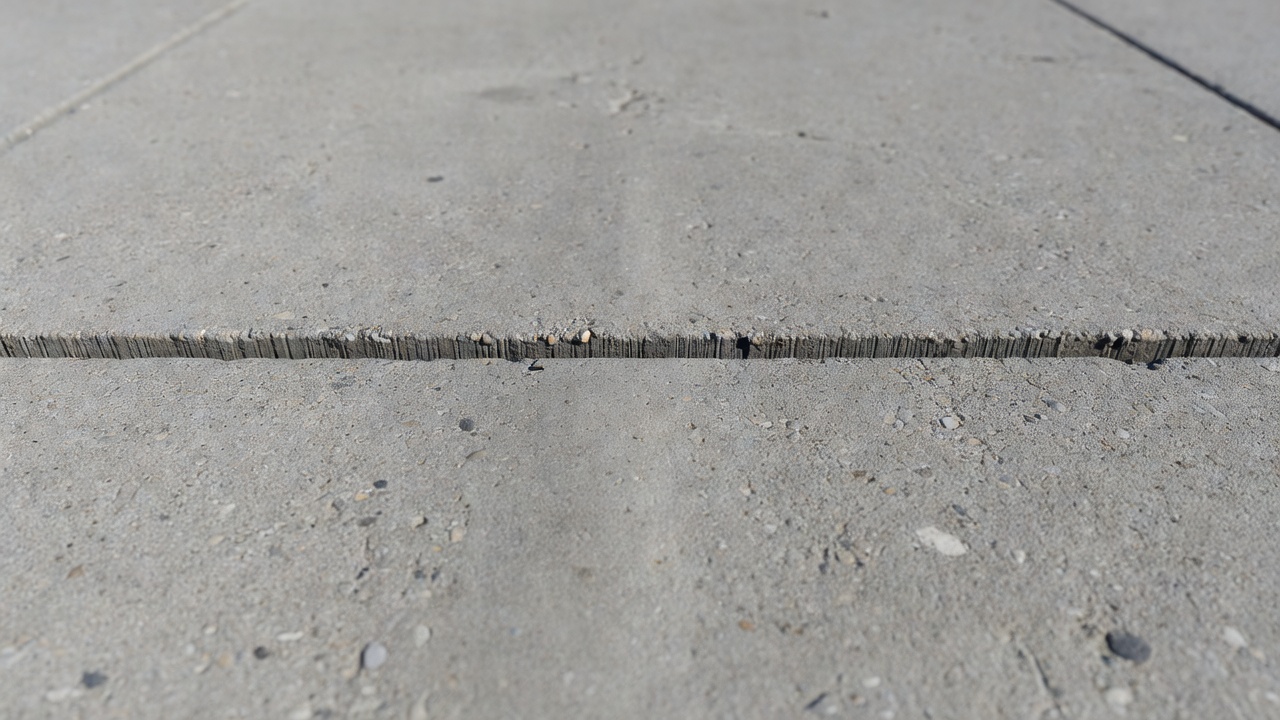

Smršťovací spáry (řídicí spáry)

Smršťovací spáry jsou nejběžnějším typem příčné spáry u JPCP a primárním mechanismem pro řízení trhlin. Vytvářejí se nařezáním drážky do ztvrdlého betonu (nebo vytvořením při ukládání), která vytváří zeslabenou svislou rovinu do hloubky přibližně 1/4 až 1/3 tloušťky desky. Jak beton dále smršťuje a kontrahuje, pod řezem se vytvoří trhlina, která se šíří zbývající tloušťkou desky. Výsledný lomový povrch pod řezem poskytuje propojení kameniva pro přenos zatížení. Smršťovací spáry jsou navrženy tak, aby se otevíraly a zavíraly, jak se beton roztahuje a smršťuje v důsledku teplotních a vlhkostních změn – šířka spáry se typicky pohybuje od téměř uzavřené v létě po 3–6 mm otevřené v zimě v závislosti na délce desky a teplotním rozsahu.

FAA Advisory Circular 150/5320-6G a ACPA klasifikují smršťovací spáry podle mechanismu přenosu zatížení. Smršťovací spáry bez trnů (Typ B/D) spoléhají zcela na propojení kameniva z lomových ploch betonu pod řezem. Propojení kameniva je účinné pouze tehdy, pokud šířka trhlin zůstává pod 0,9 mm (0,035 palce) na základě výzkumu programu FHWA Long-Term Pavement Performance (LTPP). Při středním až vysokém dopravním zatížení překračují průhyby desek a pohyby spár tuto hranici, což způsobuje degradaci propojení kameniva a vyžaduje použití trnů. Smršťovací spáry s trny (Typ C) zahrnují hladké ocelové trny umístěné v polovině tloušťky přes spáru. Trny přenášejí smyková zatížení, aniž by omezovaly otevírání nebo zavírání spáry – trn je oddělen od betonu na jedné straně spáry, čehož se obvykle dosahuje nátěrem jedné poloviny trnu separačním prostředkem nebo použitím plastové manžety.

U letištních vozovek obsluhujících letadla s hrubou hmotností přesahující 100 000 lb (45 360 kg) vyžaduje FAA použití smršťovacích spár s trny typu C pro poslední tři příčné spáry na koncích drah, pojezdových drah a odbavovacích ploch před volným okrajem nebo izolační spárou. Tento požadavek zajišťuje aktivní přenos zatížení na koncích vozovky, kde jsou pohyby a průhyby desek největší.

Pracovní spáry

Příčné pracovní spáry vznikají při pokládání betonu vedle již ztvrdlého betonu na konci betonážního dne, při poruchách zařízení nebo během povětrnostních přerušení. Tyto spáry vznikají z nutnosti, nikoli z konstrukčního záměru, i když zkušené plánování výstavby umožňuje jejich umístění do poloh plánovaných smršťovacích spár.

Typ E (klasifikace ACPA) je pracovní spára s trny. Trny vyčnívají ze ztvrdlého betonu do čerstvě uloženého betonu a zajišťují přenos zatížení přes spáru. Odkryté trny z první betonáže musí být čisté a správně vyrovnané před uložením sousedního betonu. ACPA doporučuje umisťovat příčné pracovní spáry do poloh plánovaných smršťovacích spár, kdykoli je to možné, aby byla zachována jednotná geometrie desek a nedošlo k vytvoření délky desky odchylující se od návrhové rozteče.

Klíčový rozdíl mezi smršťovací a pracovní spárou je rovina trhliny. U smršťovací spáry vytváří trhlina pod řezem odpovídající nepravidelné lomové plochy poskytující propojení kameniva. U pracovní spáry žádná trhlina není – spára je studeným spojem mezi dvěma samostatnými betonážemi. Proto musí být pracovní spáry vždy opatřeny trny; nemohou spoléhat na propojení kameniva, protože neexistují žádné odpovídající lomové plochy.

Izolační spáry (dříve dilatační spáry)

Izolační spáry oddělují křížící se vozovky a izolují hlavní vozovku od pevných konstrukcí, jako jsou šachty, vpusti, mostní opěry a základy budov. Terminologie se významně vyvinula – FAA a ACPA již nedoporučují termín “dilatační spára” pro pravidelně rozmístěné spáry ve vozovce a revidovaly terminologii na “izolační spára” pro místa křížení.

Typ A (klasifikace ACPA) je izolační spára se zesíleným okrajem. Tento typ spáry zahrnuje stlačitelný výplňový materiál v plné hloubce – typicky bitumenem impregnovanou dřevovláknitou desku dle ASTM D1751, korek dle ASTM D1752 nebo předtvarovanou dilatační výplň dle ASTM D994 – který se stlačuje, jak se sousední desky v horkém počasí rozpínají. V izolačních spárách se nepoužívají trny, protože výplňový materiál brání přímému kontaktu desek.

FAA AC 150/5320-6G stanovuje, že všechna křížení vozovek drah, pojezdových drah nebo odbavovacích ploch vyžadují izolační spáru se zesíleným okrajem. Betonové panely na obou stranách izolační spáry musí být zesíleny o 25 %, přičemž zesílená část se plynule zužuje po dobu nejméně 10 stop (3 m), ideálně po celé délce panelu. Toto zesílení snižuje ohybová napětí na okraji a průhyby při zatížení letadly.

Důvod, proč se pravidelné “dilatační” spáry již nedoporučují, je zdokumentován v příručce ACPA Airfield Joints – pokud jsou dilatační spáry umístěny v pravidelných intervalech (každých 200–300 stop, jak bylo historickou praxí), desky mohou migrovat směrem k dilatační spáře, což způsobí nadměrné otevření všech smršťovacích spár mezi dilatačními spárami. Toto široké otevření spáry degraduje propojení kameniva, zvyšuje namáhání těsnicí hmoty a vede k předčasnému selhání spáry, protržení těsnění, infiltraci vody a pumpování. Moderní praxe zcela eliminuje pravidelně rozmístěné dilatační spáry a spoléhá na smršťovací spáry se správně navrženým přenosem zatížení.

Návrh rozteče příčných spár

Rozteč příčných spár je kritickým návrhovým parametrem, který přímo ovlivňuje výkonnost vozovky, přenos zatížení, trvanlivost těsnicí hmoty a kvalitu jízdy. Rozteč musí být dostatečně malá, aby zabránila vzniku mezilehlých trhlin, ale ne tak malá, aby byla neekonomická nebo vytvářela nadměrný počet spár vyžadujících údržbu.

Metody pravidel

Nejrozšířenější pravidlo pro rozteč příčných spár, uvedené v FHWA T 5040.30 a odkazech Pavement Interactive, říká, že rozteč spár by měla být menší než 18 až 24násobek tloušťky desky. U desky o tloušťce 9 palců (230 mm) je maximální rozteč spár 18 stop (5,5 m). U desky o tloušťce 12 palců (305 mm) je maximum 24 stop (7,3 m). AASHTO 1993 Guide for Design of Pavement Structures dále doporučuje, aby maximální rozměr panelu ve stopách nepřesahoval 1,5 až 2,0násobek tloušťky desky v palcích.

Poměr stran desky – poměr delší strany k kratší straně – musí být řízen, aby se zabránilo rohovým trhlinám. FHWA T 5040.30 stanovuje, že poměr délky panelu k šířce nesmí překročit 1,5. Pavement Interactive doporučuje přísnější poměr stran menší než 1,25. Standardní americká praxe se ustálila na délce panelu 15 stop (4,5 m) s šířkou panelu 12 stop (3,6 m), což dává poměr stran 1,25. Mnoho státních silničních agentur ukládá limit 15 stop na délku panelu JPCP, zejména pokud je tloušťka desky menší než 8 palců, aby se zabránilo vydrolování a praskání panelů.

Metoda poloměru relativní tuhosti

Westergaardův poloměr relativní tuhosti (ℓ) poskytuje analytický základ pro návrh rozteče spár tím, že zohledňuje interakci mezi betonovou deskou a podložím. Vzorec je:

ℓ = [E × h³ / (12 × (1-µ²) × k)]^¼

Kde ℓ = poloměr relativní tuhosti (v palcích nebo mm), E = modul pružnosti betonu (typicky 4–5 milionů psi nebo 28–35 GPa), h = tloušťka desky (v palcích nebo mm), µ = Poissonovo číslo betonu (typicky 0,15) a k = modul reakce podloží (psi/in nebo MPa/m, typicky 100–800 pci nebo 27–216 MPa/m).

Klíčovým návrhovým parametrem je poměr rozteče spár (L) k poloměru relativní tuhosti (ℓ). Výzkum a údaje o výkonnosti v terénu stanovily následující prahové hodnoty:

Pro desku 225 mm (9 palců) na podloží s k = 100 pci (27 MPa/m) je ℓ = 1067 mm, což dává maximální rozteč spár 5,3 m (17,5 stop) při L/ℓ = 5,0. Na pevnějším podloží s k = 800 pci (216 MPa/m) je ℓ = 635 mm, což dává maximální rozteč 3,2 m (10,4 stop). To dokazuje, že pevnější podloží umožňuje užší rozteč spár, protože deska se chová tužejí.

Maximální rozteč spár dle FAA

FAA Advisory Circular 150/5320-6G (Tabulka 3-7) poskytuje podrobné tabulky maximální rozteče spár pro letištní tuhé vozovky. Tabulky rozlišují mezi vozovkami se stabilizovaným a nestabilizovaným podkladem.

Bez stabilizovaného podkladu (zrnitá podkladní vrstva):

Se stabilizovaným podkladem:

Stabilizované podklady snižují požadovanou rozteč spár pro danou tloušťku desky, protože vytvářejí vyšší tření mezi deskou a podkladem, čímž zvyšují tahová napětí v betonu. Další požadavky FAA zahrnují: příčná rozteč nesmí překročit 1,25násobek podélné rozteče; rozteč spár přesahující 20 stop vyžaduje doloženou technickou analýzu prokazující L/ℓ ≤ 5,0; a podélná rozteč spár musí rovnoměrně dělit úsek vozovky na jízdní pruhy.

Náhodná a sladěná rozteč spár

Historická praxe v 60. a 70. letech 20. století používala vzory náhodné rozteče spár (např. opakující se 12–13–18–17 stop), aby se zabránilo harmonickým odezvám vozidel, které by mohly způsobit rezonanční vibrace a problémy s kvalitou jízdy. FHWA T 5040.30 již nedoporučuje náhodnou rozteč kvůli problémům s proveditelností výstavby, nekonzistentnímu řízení trhlin a obavám o výkonnost těsnicí hmoty. Správně provedené konvenční panely délky 15 stop s odpovídajícím přenosem zatížení nezpůsobují výrazně nežádoucí kvalitu jízdy.

Kritickým požadavkem je, že polohy příčných spár musí být sladěny napříč všemi jízdními pruhy, včetně betonových krajnic. Nesouosé spáry vytvářejí stav, kdy pracovní spára v jednom pruhu končí uvnitř sousedního panelu, což způsobuje šíření trhlin z pracovní spáry přes sousední panel. Pokud nelze spáry zarovnat z provozních důvodů, FHWA požaduje, aby podélná spára mezi nespárovanými pruhy byla izolována pěnovou deskou nebo jiným stlačitelným materiálem.

Načasování a hloubka řezání

Načasování a hloubka řezání příčných smršťovacích spár patří mezi nejkritičtější parametry kontroly kvality výstavby. Nesprávné řezání je hlavní příčinou náhodného trhání, vydrolování a předčasného zhoršení stavu spár.

Požadavky na hloubku řezu

Konvenční řezání vyžaduje hloubku řezu 1/4 až 1/3 celkové tloušťky desky, přičemž absolutní minimum nikdy nesmí být menší než 1/4 hloubky. Pro desku 250 mm (10 palců) to vyžaduje hloubku řezu 63 až 83 mm (2,5 až 3,3 palce). Pro desku 300 mm (12 palců) je minimální hloubka řezu 75 mm (3 palce) při 1/4 hloubky. Podélné smršťovací spáry vyžadují hlubší řez – 1/3 tloušťky desky – protože jsou méně namáhány dopravním zatížením.

Řezání v raném stáří (též nazývané řezání v časném věku) umožňuje mělčí řezy. FHWA Early-Entry Sawing TechBrief (FHWA-HIF-07-031) specifikuje minimální hloubku 25 mm (1 palec) pro řezání v raném stáří, protože řez je proveden, když je beton velmi mladý (1–4 hodiny po uložení) a tahová napětí ze smršťování se ještě plně nevyvinula. Iowa Department of Transportation specifikuje 32 ± 6 mm (1,25 ± 0,25 palce) pro řezy v raném stáří. Studie z Texasu na deskách tloušťky 330 mm (13 palců) zjistila, že hloubka 25 mm (1 palec) byla uspokojivá. Studie z Missouri na deskách tloušťky 300 mm (12 palců) zjistila, že 38 mm (1,5 palce) – přibližně 1/8 tloušťky desky – bylo úspěšné. Švédský výzkum zdokumentoval, že hloubka 1/5 tloušťky desky pro řezání v raném stáří poskytla řízení trhlin ekvivalentní konvenčnímu řezání.

Načasování řezání

Koncept časového okna řezání je zásadní pro úspěšné provedení spár. Okno se otevírá, když je beton dostatečně tvrdý, aby unesl řezací zařízení a odolával rozvolňování (uvolňování kameniva z čela řezu), a zavírá se, když tahová napětí ze smršťování a tepelné kontrakce překročí pevnost betonu v tahu, což způsobí nekontrolované náhodné trhání.

Konvenční řezání obvykle začíná 4 až 12 hodin po konečném dokončení v závislosti na vlastnostech betonové směsi, okolní teplotě, větru, vlhkosti a teplotě betonu. Časové okno se výrazně liší – horké, suché, větrné podmínky urychlují nárůst pevnosti a vývoj napětí, čímž se okno zužuje. Chladné, vlhké podmínky okno prodlužují. Zpráva ACI 2001 o výstavbě betonových vozovek uvádí, že konvenční okno řezání může být za extrémních podmínek již 2–3 hodiny.

Řezání v raném stáří může začít již 1 až 4 hodiny po uložení betonu a lze jej provést, jakmile pracovníci mohou po betonu chodit bez nadměrných otisků. Používané zařízení je lehčí (11–227 kg nebo 25–500 lb) než konvenční řezačky, používá rotaci nože směrem nahoru, aby udrželo suť mimo spáru, a pracuje nasucho (bez vodního chlazení), což umožňuje dřívější vstup bez poškození povrchu betonu.

FHWA T 5040.30 stanovuje, že příčné spáry musí být řezány postupně, nikoli přeskakovány. Přeskakované řezání – řezání každé 5. nebo 6. spáry a umožnění přirozeného praskání mezilehlých spár – vytváří široký rozsah šířek trhlin. Některé spáry se otevírají široce, zatímco jiné zůstávají těsné, což vede k nadměrnému namáhání těsnicí hmoty, selhání těsnění v širokých spárách a nedostatečné šířce trhliny pro instalaci těsnění v těsných spárách.

Technika krátkého řezu zahrnuje ukončení řezu přibližně 13 až 19 mm (0,5 až 0,75 palce) před tím, než kotouč dosáhne okraje desky. Tím se zabrání vylomení slabého betonu na okraji desky, které způsobuje nevzhledné vydrolování okraje a vytváří koncentraci napětí. Zbývající tenký betonový úsek praskne v důsledku přirozených smršťovacích napětí, čímž vznikne čistý okraj.

Přenos zatížení trny

Trny jsou konstrukčním řešením pro přenos smykových zatížení přes příčné spáry při současném umožnění volného otevírání a zavírání spáry v reakci na tepelné a vlhkostní pohyby. FHWA T 5040.30 uvádí, že studie naznačují, že trny jsou přínosné pro VŠECHNY konvenční betonové vozovky se spárami, nejen pro vysoce zatížené silnice.

Standardní specifikace návrhu trnů

FHWA T 5040.30 a specifikace AASHTO stanovují následující standardní parametry pro trny v silničních a letištních vozovkách:

Průměr trnu je funkcí tloušťky desky, protože silnější desky vytvářejí vyšší smykové síly ve spáře. Pravidlo 1/8 tloušťky zajišťuje dostatečnou plochu ložiska mezi trnem a betonem, aby se zabránilo porušení ložiskového napětí. Délka 18 palců (460 mm) je založena na výzkumu, který ukazuje, že tato kotevní délka je dostatečná k vyvinutí požadovaného přenosu zatížení bez způsobení nadměrného ložiskového napětí na rozhraní trn-beton. Rozteč 12 palců poskytuje rovnoměrné rozložení zatížení po šířce spáry, přičemž trny jsou soustředěny v oblastech pojížděných kol, kde jsou zatížení nejvyšší.

Účinnost přenosu zatížení

Účinnost přenosu zatížení (LTE) je kvantitativní míra schopnosti spáry přenášet zatížení ze zatížené desky na nezatíženou desku. Měří se pomocí zařízení Falling Weight Deflectometer (FWD) a vypočítá se jako:

LTE = (δ_nezatížená / δ_ zatížená) × 100 %

Kde δ_nezatížená = průhyb na nezatížené straně spáry a δ_zatížená = průhyb na zatížené straně spáry. LTE se pohybuje od 0 % (žádný přenos zatížení, desky se deformují nezávisle) do 100 % (dokonalý přenos zatížení, obě desky se deformují stejně).

Prahové hodnoty LTE pro hodnocení vozovek jsou obecně:

• Dobrá: 70–100 % – dostatečný přenos zatížení
• Uspokojivá: 50–70 % – snížený přenos zatížení, sledovat stav
• Špatná: < 50 % – nedostatečný přenos zatížení, nutný zásah

Přenos zatížení u JPCP je dosahován třemi mechanismy. Propojení kameniva zajišťuje přenos zatížení prostřednictvím mechanického zaklínění mezi nalomenými betonovými plochami pod řezem. ACPA uvádí, že propojení kameniva je účinné pouze tehdy, když šířka trhlin zůstává pod 0,9 mm (0,035 palce) – nad touto hranicí se do sebe zapadající plochy oddělí a přenos zatížení je ztracen. Trny zajišťují aktivní mechanický přenos zatížení nezávislý na šířce trhliny. Cementem stabilizovaná podkladní vrstva (CTB) může poskytnout významnou podporu spáry snížením průhybů desek.

Umístění a vyrovnání trnů

Správné umístění trnů je kritické pro výkonnost spáry. Zpráva NCHRP Report 637 a FHWA HRT-20-070 poskytují následující tolerance vyrovnání na základě rozsáhlých terénních průzkumů pomocí technologie magnetické rezonanční tomografie (MIT) skenování:

Studie FHWA LTPP (HRT-20-070) nasnímala 23 300 trnů (průměr 1,5 palce) z 1 997 spár a 21 240 trnů (průměr 1,25 palce) z 1 824 spár na 121 zkušebních úsecích. Většina trnů měla dobré vyrovnání. Studie zjistila, že největším přínosem identifikace nesprávného vyrovnání trnů byl jeho vliv na přenos zatížení, což vede k potenciálním problémům s odskoky. Závažné nesprávné vyrovnání – zejména svislý sklon, který blokuje spáru – může způsobit lokalizované poškození a trhliny.

Alternativní systémy trnů

FHWA T 5040.30 identifikuje alternativní systémy trnů, které lze použít: alternativní materiály jako GFRP (sklolaminátem vyztužený polymer), nerezová ocel a další kovové slitiny; alternativní tvary jako duté, opláštěné/pokovené válcové, ploché deskové trny a trny zkrácené délky; a nerovnoměrná rozteč s více trny soustředěnými v pojížděných drahách kol. Například Utah DOT používá 4 trny na stopu kola a Illinois Tollway používá 5-trnové “mini-koše” na stopu kola pro soustředění přenosu zatížení tam, kde je nejvíce potřeba.

Kotvení trnových košů

Trnové koše musí být bezpečně ukotveny, aby se zabránilo jejich posunu během ukládání betonu. FHWA T 5040.30 specifikuje minimálně 8 upevňovacích prvků pro standardní pruh 10–12 stop, přičemž více upevňovacích prvků je vyžadováno pro slabší podkladní vrstvu/podloží a pouze 6 pro stabilizované podklady. Upevňovací prvky by měly být rovnoměrně rozmístěny, polovina na každé straně koše. Kotvící kolíky musí být umístěny na odjíždějící straně drátů koše, aby se zabránilo tlačení ve směru betonáže.

Letištní požadavky na trny

Pro letištní vozovky FAA AC 150/5320-6G a příručka ACPA Airfield Joints specifikují:

• Trny u příčných smršťovacích spár pro letadla s hrubou hmotností přesahující 100 000 lb (45 360 kg)
• Poslední tři příčné smršťovací spáry na koncích drah, pojezdových drah a odbavovacích ploch musí být opatřeny trny (Typ C)
• Podélné pracovní spáry musí být typu E (s trny), pokud neslouží jako izolační spáry
• Přenosu zatížení je dosahováno prostřednictvím trnů, propojení kameniva nebo cementem stabilizované podkladní vrstvy (CTB)

Poškození příčných spár

Příčné spáry jsou ohniskem většiny poškození u JPCP. Příručka FHWA LTPP Distress Identification Manual (FHWA-RD-03-031) identifikuje několik odlišných typů poškození, která se vyskytují u příčných spár nebo v jejich blízkosti.

Poškození těsnění spáry (LTPP poškození 5a)

Poškození těsnění spáry zahrnuje ztrátu adheze těsnicí hmoty (oddělení těsnicí hmoty od stěny betonové spáry), porušení soudržnosti (vnitřní protržení těsnicí hmoty), vytlačení (vytlačení těsnicí hmoty ze spáry), chybějící těsnění nebo úplné selhání těsnicí hmoty. Kritéria identifikace poškození LTPP vyžadují, aby těsnění spáry bylo označeno jako vadné dříve, než lze zaznamenat související poškození, jako je pumpování. Poškození těsnění se měří jako počet postižených spár a hodnotí se jako nízká, střední nebo vysoká závažnost na základě rozsahu a charakteru selhání. Otevřené spáry umožňují infiltraci vody, která vede k pumpování, erozi podloží a odskokům, zatímco vnikání nestlačitelných materiálů způsobuje vydrolování a vyboulení.

Vydrolování příčných spár (LTPP poškození 7)

Vydrolování je rozpad, dezintegrace nebo odštípnutí betonu na okrajích spáry. Měří se počtem postižených spár a délkovými metry vydrolování. Závažnost se hodnotí jako nízká (vydrolování < 10 % délky spáry bez uvolněného materiálu), střední (vydrolování 10–50 % délky spáry s některými uvolněnými kusy) nebo vysoká (vydrolování > 50 % délky spáry s významnou ztrátou materiálu nebo kusy většími než 0,1 m²). Mezi běžné příčiny patří: nestlačitelné materiály ve spáře bránící rozpínání desky, nedostatečné zhutnění betonu kolem trnů, pozdní řezání způsobující odchýlení trhliny od řezu, degradace mrazem a rozmrazováním nasyceného betonu, napadení chemickými rozmrazovacími prostředky a přetížení okrajů spáry v důsledku ztráty přenosu zatížení.

Odskoky příčných spár (LTPP poškození 12)

Odskok je měřitelný rozdíl výšek přes příčnou spáru nebo trhlinu, způsobený nahromaděním nestlačitelného materiálu pod odjíždějící deskou nebo erozí materiálu podloží zpod najíždějící desky. Měrnou jednotkou jsou milimetry svislého posunu. Nejsou definovány žádné stupně závažnosti – použitá je přímo naměřená hodnota. Odskok 3–6 mm je pro cestující ve vozidle znatelný jako náraz nebo otřes. Odskok přesahující 13 mm je považován za vysoce závažný a indikuje vážnou ztrátu podpory. Mezi hlavní příčiny patří pumpování jemnozrnné zeminy z podloží nebo podkladní vrstvy spárou, ztráta přenosu zatížení v důsledku degradace propojení kameniva, nesprávné vyrovnání trnů a kombinace těžkého dopravního zatížení s přítomností vody.

Rohové trhliny (LTPP poškození 1)

Rohová trhlina je trhlina, která protíná příčné a podélné spáry přibližně pod úhlem 45 stupňů, s délkami stran v rozmezí od 0,3 m do poloviny šířky desky na každé straně rohu. Trhlina je typicky způsobena ztrátou podpory pod rohem desky v důsledku pumpování v kombinaci s těžkým dopravním zatížením. Závažnost se hodnotí jako nízká (jeden kus, vydrolování < 10 % délky trhliny, žádný měřitelný odskok), střední (vydrolování > 10 % délky při nízké závažnosti nebo odskok < 13 mm) nebo vysoká (vydrolování při střední až vysoké závažnosti > 10 % délky nebo odskok ≥ 13 mm nebo roh ve více kusech či vyspravený).

Pumpování (LTPP poškození 16)

Pumpování je vymršťování vody a jemnozrnného materiálu z podloží nebo podkladní vrstvy zpod vozovky skrze spáry při projíždějícím zatížení kol. Měří se jako počet postižených spár a metry délky spáry postižené pumpováním. Nejsou definovány žádné stupně závažnosti. Pumpování vyžaduje tři současné podmínky: volnou vodu na rozhraní deska-podloží, dynamické zatížení kola dostatečné k prohnutí a natlakování vody a otevřenou spáru poskytující cestu pro vytlačení. Manuál FHWA LTPP výslovně vyžaduje, aby těsnění spáry bylo označeno jako vadné, než lze pumpování zaznamenat.

Vyboulení (LTPP poškození 11)

Vyboulení je vybočení, rozbití nebo pohyb vozovky směrem nahoru u spáry, způsobené nestlačitelnými materiály blokujícími rozpínání desky během horkého počasí. Poškození se měří pouze počtem, bez stupňů závažnosti. Vyboulení vytváří nebezpečí cizích předmětů (FOD), která jsou obzvláště kritická na letištích, kde mohou být uvolněné úlomky betonu vtaženy do proudových motorů. Prevence vyžaduje účinné těsnění spáry zabraňující vnikání nestlačitelných materiálů a správné izolační spáry u konstrukcí.

Prohlídka spár a Index stavu vozovky (PCI)

Index stavu vozovky (PCI) je standardní kvantitativní metoda hodnocení stavu vozovky, vyvinutá US Army Corps of Engineers na konci 70. let 20. století a kodifikovaná v normách ASTM D5340 (letiště) a ASTM D6433 (silnice a parkoviště). PCI poskytuje číselné hodnocení od 0 (nevyhovující) do 100 (dobrý), které odráží závažnost a hustotu viditelných povrchových poškození.

FAA AC 150/5320-6G stanovuje, že vozovky s PCI nad 70 jsou kandidáty na běžnou údržbu, zatímco vozovky s PCI pod 55 vyžadují plánování rehabilitace.

Typy poškození související se spárami v PCI

U betonových vozovek se spárami zachycuje průzkum PCI následující poškození související se spárami, každé s definovanými měrnými jednotkami a stupni závažnosti:

Metodika výpočtu PCI

Výpočet PCI se řídí standardizovaným postupem. Každý typ poškození je identifikován a hodnocen z hlediska závažnosti (nízká, střední, vysoká) a hustoty (rozsah poškození měřený v počtech, délkových metrech nebo čtverečních metrech). Každá kombinace závažnosti/hustoty poskytuje hodnotu srážky ze standardizovaných křivek vyvinutých US Army Corps of Engineers na základě rozsáhlých terénních studií. Celkové hodnoty srážek se vypočítají pro všechna poškození v hodnoceném úseku a upraví se pomocí korekčních křivek, které zohledňují interakci více typů poškození. Konečné PCI je:

PCI = 100 – Celková upravená hodnota srážky

Například úsek vozovky s vydrolováním příčné spáry (střední závažnost, 15% hustota, hodnota srážky = 25), rohovými trhlinami (nízká závažnost, 5% hustota, hodnota srážky = 10) a odskokem (5 mm, hodnota srážky = 8) by měl celkovou hodnotu srážky 43. Po aplikaci korekční křivky (která snižuje součet za interakce více poškození) by upravená srážka mohla být 38, což dává PCI 62 – rozsah “střední”.

Stav těsnicí hmoty příčných spár

Těsnicí hmota spár je kritickou součástí výkonnosti příčných spár. Technické bulletiny ACPA TB010-2018 a FHWA HIF-19045 Joint and Crack Sealing Checklist poskytují podrobné specifikace pro výběr, instalaci a prohlídku těsnicí hmoty.

Typy těsnicí hmoty a použití

Pro příčné spáry v betonových vozovkách se používají tři primární typy těsnicí hmoty:

Horkem lité těsnicí hmoty jsou nejtradičnějším typem, ale vyžadují tavné zařízení a mají kratší životnost (typicky 5–8 let). Silikonové těsnicí hmoty se staly preferovaným typem pro novou výstavbu ve většině amerických států a na letištích, s životností 10–15 let. Kompresní těsnění nabízejí nejdelší životnost (10–20 let), ale vyžadují přesnou kontrolu šířky spáry během výstavby a nemusí vyhovět velkým pohybům spáry.

Návrh zásobníku

Zásobník spáry je rozšířená horní část řezu, která obsahuje těsnicí hmotu. Šířka zásobníku se určuje na základě odhadovaného otevření spáry a dovoleného přetvoření těsnicí hmoty:

W = ΔL / S

Kde W = požadovaná šířka spáry, ΔL = odhadované otevření spáry a S = dovolené přetvoření těsnicí hmoty. Horkem lité těsnicí hmoty s S = 0,15–0,50 vyžadují tvarový faktor 1:1 (šířka ku hloubce). Silikonové těsnicí hmoty s S = 0,30–0,50 vyžadují tvarový faktor 2:1 (šířka ku hloubce). Typické šířky zásobníku jsou 10–15 mm (0,4–0,6 palce).

Tvarový faktor – poměr šířky spáry k hloubce těsnicí hmoty – je kritický pro výkonnost těsnicí hmoty. Pokud je tvarový faktor příliš vysoký (těsnicí hmota příliš mělká), těsnicí hmota je vystavena nadměrnému přetvoření a selhává v soudržnosti. Pokud je tvarový faktor příliš nízký (těsnicí hmota příliš hluboká), těsnicí hmota je vystavena nadměrnému napětí na linii spoje a selhává v adhezi.

Výplňová šňůra (polyethylenová pěna s uzavřenými buňkami) se umísťuje do spáry pod těsnicí hmotu pro řízení tvarového faktoru a poskytuje přerušení spoje, které zabraňuje třístranné adhezi. FHWA HIF-19045 specifikuje, že průměr výplňové šňůry má být o 25 % až 50 % větší než šířka zásobníku, aby byl zajištěn těsný kontakt se stěnami spáry.

Protokol prohlídky těsnicí hmoty

Checklist FHWA Joint and Crack Sealing (HIF-19045) poskytuje komplexní protokol prohlídky pro instalaci těsnicí hmoty spár:

Předinstalační kontroly: Ověřit, zda je velikost spáry vhodná pro podmínky v terénu; potvrdit, že typ těsnicí hmoty je vhodný pro klima; ověřit, že těsnicí hmota pochází z autorizovaného zdroje a je v době použitelnosti; potvrdit správnou velikost a typ výplňové šňůry.

Příprava spáry: Stará těsnicí hmota (při přetěsnění) zcela odstraněna; beton vytvrzován minimálně 7 dní v suchém počasí před řezáním; spára nařezána nebo přeřezána na obdélníkový zásobník se svislými stranami řezu; spára propláchnuta vysokotlakou vodou k odstranění kalu; abrazivní čisticí tryska umístěna 1–2 palce nad spárou, dva průchody na každou stěnu; spára vyfoukána čistým suchým vzduchem; stěrový test nebo prstový test potvrzuje, že stěny spáry jsou bez prachu, nečistot, vlhkosti nebo oleje.

Povětrnostní požadavky: Teplota vzduchu a povrchu splňující požadavky výrobce, typicky minimálně 40 °F (4 °C) a rostoucí; ne na nebo pod rosným bodem; neočekává se déšť; žádná vlhkost ve spáře.

Ověření instalace: Těsnicí hmota vyplněna odspodu nahoru na specifikovanou úroveň s jednotným povrchem; nesedací těsnicí hmoty upraveny nástrojem k přitlačení materiálu na boční stěny; dodrženo specifikované zapuštění od povrchu; proveden test adheze vytažením náhodných úseků vytvrzené těsnicí hmoty; proveden vzorkový tahový test a ruční tahový test.

Těsnění vs. výplň

ACPA TB010-2018 rozlišuje mezi těsněním a výplní spár. Těsnění používá výplňovou šňůru, vyžaduje důkladnou přípravu zásobníku, řídí tvarový faktor, poskytuje lepší kontrolu infiltrace vody, vyžaduje kritickou adhezi a je typické pro letiště a rychlostní silnice. Výplň nepoužívá výplňovou šňůru, vyžaduje méně důkladnou přípravu, poskytuje omezené řízení tvarového faktoru, nabízí střední kontrolu infiltrace vody, má méně kritické požadavky na adhezi a je typická pro nízkorychlostní městské ulice.

Běžné problémy s těsnicí hmotou

Mezi běžné problémy s těsnicí hmotou a jejich příčiny patří: žádná adheze (spára není čistá, vlhká spára, nízká teplota, beton není vyzrálý); nabírání nebo vytržení těsnicí hmoty (příliš brzký provoz, nedostatečné zapuštění, nadměrné množství těsnicí hmoty, kontaminace); krvácení (stará nekompatibilní těsnicí hmota při přetěsňování); a předtvarované těsnění instalované příliš vysoko (instalováno bez požadovaného zapuštění).

Letištní požadavky na příčné spáry PCC

Požadavky na letištní příčné spáry jsou přísnější než silniční požadavky kvůli vyšším zatížením, provozu kritickému z hlediska bezpečnosti a nebezpečí FOD spojenému s leteckým provozem. Řídicími dokumenty jsou FAA Advisory Circular 150/5320-6G (Navrhování a hodnocení letištních vozovek), FAA AC 150/5370-10H (Standardní specifikace pro výstavbu letišť) a ICAO Aerodrome Design Manual Part 3 (Vozovky).

Povinné těsnění spár

Na rozdíl od silničních vozovek, kde některé státy povolují otevřené (netěsněné) spáry, letištní vozovky vyžadují těsněné spáry jako prevenci vzniku cizích předmětů (FOD). FAA AC 150/5320-6G uvádí, že těsnění spár je povinné pro vozovky obsluhující proudová letadla. Uvolněné úlomky těsnicí hmoty, posunutá výplňová šňůra nebo kamenivo z vydrolených spár mohou být vtaženy do proudových motorů a způsobit katastrofické poškození. Těsnicí hmoty odolné proti leteckému palivu dle ASTM D3582 jsou specifikovány pro oblasti vystavené úniku paliva. Včasné přetěsnění spár prodlužuje funkční životnost tuhých letištních vozovek tím, že zabraňuje infiltraci vody, erozi podloží a vzniku FOD.

Požadavky na izolační spáry

Všechna křížení vozovek drah, pojezdových drah nebo odbavovacích ploch vyžadují izolační spáru se zesíleným okrajem (Typ A). Klíčové specifikace zahrnují:

• Betonové panely na obou stranách izolační spáry zesílené o 25 %
• Zesílená část plynule se zužující po dobu nejméně 10 stop (3 m), ideálně po celé délce panelu
• Stlačitelná výplň v plné hloubce dle ASTM D1751, D1752 nebo D994
• Budoucí rozšíření: izolační spára vyžadována tam, kde se očekává prodloužení dráhy nebo pojezdové dráhy
• Napojení nové na stávající vozovku: křížící se vozovky musí být izolovány; prodloužení pojezdových drah nebo drah vyžaduje pracovní spáry s trny

Požadavky na přechody

V místech, kde tuhá vozovka přechází v pružnou vozovku (asfaltovou), FAA vyžaduje:

• Sladěnou výšku zemní pláně na obou stranách přechodu
• Stabilizovaný podklad pod úsekem pružné vozovky
• Minimálně 10 stop (3 m) přechodový úsek na každé straně
• Zesílený úsek vozovky v přechodu pro snížení úrovně okrajového napětí

Požadavky ICAO

ICAO Aerodrome Design Manual (Doc 9157, Part 3) začleňuje normy FAA pro letištní vozovky prostřednictvím protokolu ICAO ACR-PCR pro vykazování pevnosti vozovek. Klíčová ustanovení ICAO pro příčné spáry zahrnují:

• Rozteč spár navržena k řízení trhání v důsledku teplotního a vlhkostního namáhání
• Zařízení pro přenos zatížení u spár pro vozovky obsluhující těžká letadla
• Účinné těsnění spár k zabránění infiltraci vody a FOD
• Izolační spáry na všech kříženích vozovek a kolem pevných konstrukcí
• Pravidelná prohlídka a údržba těsnicí hmoty spár

Normy FAA AC 150/5320-6G jsou závazné pro všechny projekty zlepšování letišť, které získávají federální financování prostřednictvím programu AIP nebo poplatků PFC, dle Grant Assurance #34 a PFC Assurance #9. Je rovněž vyžadován soulad s 14 CFR Part 139 (Certifikace letišť).

Směrnice ACPA pro navrhování letištních spár

ACPA poskytuje další směrnice pro letištní spáry obsluhující letadla nad 100 000 lb (45 360 kg): smršťovací spáry s trny (Typ C) jsou vyžadovány pro poslední tři příčné spáry před volným okrajem nebo izolační spárou; smršťovací spáry bez trnů (Typ D) jsou přijatelné pro mezilehlé smršťovací spáry na drahách a odbavovacích plochách; přenosu zatížení je dosahováno prostřednictvím trnů, propojení kameniva nebo cementem stabilizované podkladní vrstvy (CTB); zesílené okraje snižují ohybová napětí desky a průhyby na okrajích.

Výkonnost spár a životnost vozovky

Výkonnost příčných spár přímo určuje životnost JPCP. Dobře navržené, správně provedené a udržované spáry mohou poskytnout 20–40 let životnosti u silnic a 20–30 let u letištních vozovek, než bude vyžadována hlavní rehabilitace. Poškození související se spárami jsou primárním faktorem snižujícím PCI a určujícím načasování rehabilitace.

Životnost těsnicí hmoty

Životnost těsnicí hmoty spár závisí na typu těsnicí hmoty, klimatu, dopravním zatížení a pohybu spáry. Typické životnosti jsou:

• Horkem lité asfaltové těsnění: 5–8 let
• Silikonové (za studena aplikované): 10–15 let
• Předtvarovaná kompresní těsnění: 10–20 let

Faktory ovlivňující výkonnost těsnicí hmoty zahrnují teplotní extrémy, UV záření, cykly mrazu a vlhka, špatné odvodnění (urychluje poškození těsnicí hmoty), vysokou úroveň dopravy (větší průhyb spáry), delší rozteč spár (větší pohyb spáry) a součinitel teplotní roztažnosti betonu. ACPA uvádí, že otevírací pohyby u příčných spár vyvolávají vyšší napětí a přetvoření v těsnicí hmotě než u podélných spár, protože příčné spáry jsou vystaveny plné změně délky desky.

Cyklus zpětné vazby výkonnosti

Vztah mezi stavem spáry a znehodnocením vozovky sleduje cyklus zpětné vazby. Počáteční selhání těsnicí hmoty spáry umožňuje vnikání vody a nestlačitelných materiálů do spáry. Infiltrace vody vede k pumpování a erozi podloží pod rohy desky, což způsobuje ztrátu podpory. Ztráta podpory zvyšuje průhyby desek pod dopravním zatížením, což urychluje poškození těsnicí hmoty a degradaci propojení kameniva. Snížený přenos zatížení zvyšuje napětí v rozích desky, což způsobuje rohové trhliny a odskoky. Odskoky vytvářejí dynamické rázové zatížení, které urychluje zhoršování stavu spáry i desky.

Přerušení tohoto cyklu vyžaduje včasný údržbový zásah. FAA doporučuje prohlídku těsnicí hmoty spár každé 1–3 roky a přetěsnění každých 5–10 let v závislosti na typu těsnicí hmoty. Stabilizace desky (podtěsnění) může obnovit podporu a prodloužit životnost vozovky o 10–15 let, pokud je pumpování odhaleno včas. Výměna desky v plné hloubce je vyžadována, když poškození spáry dosáhne vysoké závažnosti s rohovými trhlinami, odskokem přesahujícím 13 mm nebo rozsáhlým vydrolováním.

Rozhodnutí o údržbě řízená prohlídkou

Následující matice shrnuje doporučená údržbová opatření na základě stavu příčné spáry:

Přístup k údržbě spár řízený PCI zajišťuje efektivní alokaci zdrojů – preventivní údržba (přetěsnění) při PCI nad 70, korektivní údržba (oprava spáry, stabilizace) při PCI 41–70 a hlavní rehabilitace (výměna desky) při PCI pod 40. Tento přístup maximalizuje životnost vozovky a minimalizuje náklady životního cyklu tím, že řeší zhoršování stavu spár dříve, než přejde do strukturálního selhání vyžadujícího nákladnou výměnu desky.
