Ultrazvukové testování (UT) betonových a ocelových konstrukcí

Principy ultrazvukového testování

Ultrazvukové testování (UT) je objemová nedestruktivní zkušební (NDT) metoda, která využívá vysokofrekvenční mechanické vibrace — zvukové vlny nad slyšitelným rozsahem pro člověka (vyšší než 20 kHz) — k prozkoumání vnitřní struktury materiálů. Průmyslové UT typicky pracuje ve frekvenčním rozsahu 20 kHz až 200 MHz, přičemž konkrétní frekvence je zvolena na základě typu materiálu, tloušťky a velikosti vad, které mají být detekovány. Základní princip je analogický námořnímu sonaru nebo lékařskému ultrazvuku: puls akustické energie je zaveden do testovaného objektu a charakteristiky vln, které se šíří skrz nebo se odrážejí od vnitřních struktur, jsou analyzovány za účelem získání informací o vnitřním stavu materiálu.

Šíření vln a módy. Když je ultrazvuková vlna zavedena do pevného materiálu, šíří se v několika možných módech v závislosti na tom, jaký je vztah mezi posunem částic a směrem šíření vlny. Nejdůležitějším módem pro UT je podélná vlna (P-vlna nebo kompresní vlna), kde je posun částic rovnoběžný se směrem šíření vlny. P-vlny se šíří nejrychleji ze všech vlnových módů a jsou nejčastěji používané při testování betonu, protože se mohou šířit pevnými látkami, kapalinami i plyny. Rychlost P-vln v materiálu je určena elastickými vlastnostmi a hustotou materiálu podle rovnice: Vp = √(E(1-ν) / ρ(1+ν)(1-2ν)), kde E je Youngův modul, ν je Poissonovo číslo a ρ je hustota. Pro ocel je rychlost P-vln přibližně 5 900 m/s (19 400 ft/s). Pro beton se rychlost P-vln typicky pohybuje od 3 000 do 5 000 m/s (9 800–16 400 ft/s) v závislosti na kvalitě a složení.

Smykové vlny (S-vlny nebo příčné vlny) zahrnují posun částic kolmý ke směru šíření vlny. S-vlny se šíří přibližně 50–60 % rychlosti P-vln ve stejném materiálu a mohou se šířit pouze pevnými látkami, protože kapaliny a plyny nemohou přenášet smykové napětí. S-vlny jsou zvláště užitečné při inspekci ocelových svarů, kde se používají k nasměrování zvukového svazku pod specifickými úhly k detekci plošných vad orientovaných kolmo k inspekčnímu povrchu. Rychlost smykových vln v oceli je přibližně 3 200 m/s (10 500 ft/s).

Povrchové vlny (Rayleighovy vlny) se šíří po povrchu materiálu a pronikají do hloubky přibližně jedné vlnové délky. Používají se k detekci povrchových a podpovrchových vad v aplikacích, kde je přístup omezen na jeden povrch a požadovaná hloubka inspekce je malá.

Odraz a průchod. Když ultrazvuková vlna narazí na rozhraní mezi dvěma materiály s různou akustickou impedancí (Z = ρ × V, kde ρ je hustota a V je rychlost vlny), část energie vlny se odrazí a zbytek je přenesen přes rozhraní. Akustická impedance materiálu je součinem jeho hustoty a rychlosti vlny. Pro ocel, Z ≈ 46 MRaylů (×10⁶ kg/m²s). Pro beton se Z pohybuje od 7 do 12 MRaylů. Pro vzduch, Z ≈ 0,0004 MRaylů. Obrovský nepoměr impedancí mezi pevnými látkami a vzduchem — přibližně čtyři řády — znamená, že prakticky veškerá ultrazvuková energie dopadající na rozhraní vzduch-pevná látka se odrazí. To je základem pro detekci vnitřních vad: trhlina nebo dutina vyplněná vzduchem vytváří silný odraz, který se na displeji UT zobrazí jako ozvěna. Amplituda odraženého signálu vzhledem k vyslanému signálu je řízena koeficientem odrazu: R = (Z₂ − Z₁)² / (Z₂ + Z₁)², kde Z₁ a Z₂ jsou akustické impedance obou materiálů.

Útlum. Jak se ultrazvukové vlny šíří materiálem, jejich amplituda exponenciálně klesá se vzdáleností v důsledku několika mechanismů útlumu. Absorpce přeměňuje akustickou energii na teplo prostřednictvím vnitřního tření a viskoelastických ztrát v materiálu. Rozptyl nastává, když vlny narazí na nehomogenity, jako jsou hranice zrn, částice kameniva nebo mikroskopické dutiny, které přesměrovávají energii vln v různých směrech. Rozbíhavost svazku (difrakce) je geometrické rozšiřování ultrazvukového svazku při jeho šíření od měniče, což snižuje hustotu energie na čele vlny. Celkový koeficient útlumu (α) se vyjadřuje v dB na jednotku vzdálenosti a je závislý na frekvenci. Vyšší frekvence podléhají většímu útlumu, což vytváří základní kompromis v UT: vyšší frekvence poskytují lepší rozlišení a citlivost na menší vady, ale mají menší hloubku průniku, zatímco nižší frekvence pronikají hlouběji, ale s nižším rozlišením. Pro testování betonu se používají frekvence 20–150 kHz k dosažení hloubek průniku 1–2 metry skrz heterogenní matrici kameniva. Pro testování oceli jsou běžné frekvence 1–20 MHz, poskytující vynikající rozlišení pro inspekci svarů v profilech silných až několik set milimetrů.

Ultrazvuková impulsní metoda (UPV) pro beton

Ultrazvuková impulsní metoda (UPV) je nejrozšířenější ultrazvukovou metodou pro hodnocení betonových konstrukcí. Tato technika je definována a standardizována normou ASTM C597 — Standardní zkušební metoda pro rychlost impulsu betonem a je komplexně popsána v ACI 228.2R — Nedestruktivní zkušební metody pro hodnocení betonových konstrukcí. Základním měřením v UPV testování je doba průchodu ultrazvukového impulsu známou délkou dráhy v betonu. Rychlost impulsu se vypočítá vydělením délky dráhy (L) dobou průchodu (T): V = L / T.

Princip měření. UPV přístroj se skládá z přenosné elektronické jednotky obsahující generátor impulsů, časovací obvod s rozlišením 0,1 mikrosekundy, přijímač/zesilovač a digitální displej. Systém používá dva piezoelektrické měniče: vysílací měnič, který přeměňuje elektrický impuls na mechanické kmitání (ultrazvukový impuls), a přijímací měnič, který přeměňuje mechanické kmitání přijaté betonem zpět na elektrický signál. Když vyslaný impuls dorazí k přijímacímu měniči, časovací obvod se zastaví a zobrazí se doba průchodu. Přístroj musí být schopen měřit doby průchodu s přesností ±0,1 µs v celém měřicím rozsahu. Pro testování betonu má ultrazvukový impuls typicky střední frekvenci mezi 20 kHz a 150 kHz, přičemž běžnými standardními frekvencemi jsou 54 kHz a 82 kHz.

Konfigurace měničů. UPV testování lze provádět ve třech odlišných konfiguracích měničů v závislosti na přístupnosti testovaného objektu:

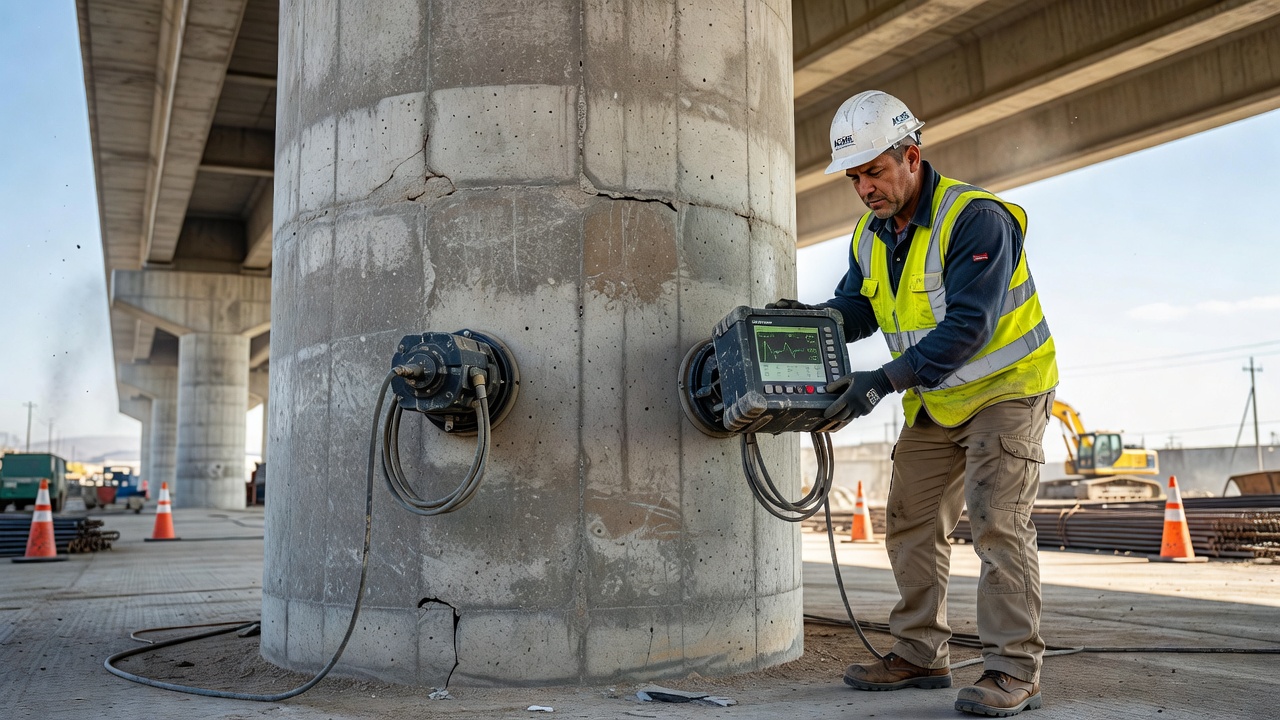

Přímé prozvučování (Through-Transmission). Vysílací a přijímací měnič jsou umístěny na protilehlých, rovnoběžných plochách testovaného objektu. Toto je nejcitlivější konfigurace, protože ultrazvukový impuls prochází celou tloušťkou materiálu a přijímací měnič zachycuje maximální energii signálu. Přímé prozvučování je preferováno, kdykoli je přístup k oběma stranám prvku k dispozici. Amplituda přijímaného signálu je maximalizována a naměřená rychlost představuje průměrný stav podél přímé dráhy. Tato konfigurace je ideální pro měření tloušťky betonových stěn, desek a sloupů.

Polopřímé prozvučování. Měniče jsou umístěny na sousedních plochách testovaného objektu v úhlu 90 stupňů. Tato konfigurace se používá, když není k dispozici přístup ke dvěma rovnoběžným plochám, například v rohu betonového nosníku nebo na okraji desky. Délka dráhy musí být vypočtena pomocí Pythagorovy věty na základě polohy měničů. Citlivost je oproti přímému prozvučování snížena, protože přijímaný signál může být kombinací přímých a odražených vln.

Nepřímé prozvučování (povrchové prozvučování). Oba měniče jsou umístěny na stejném povrchu testovaného objektu. Vysílací měnič je upevněn na jednom místě a přijímací měnič se postupně posouvá po povrchu, aby se měřily doby průchodu na rostoucí vzdálenosti. Tato konfigurace se používá, když je přístupný pouze jeden povrch, například na mostovkách, vozovkách nebo ostenění tunelů. Nepřímé prozvučování je nejméně citlivou konfigurací, protože impuls se šíří materiálem blízko povrchu a nemusí proniknout hluboko do prvku. Rychlost naměřená nepřímou metodou je typicky mírně nižší než přímá rychlost v důsledku povrchových efektů a složité dráhy vlny, která zahrnuje jak kompresní, tak povrchové vlnové složky.

Interpretace UPV dat. Naměřená rychlost impulsu je interpretována z hlediska kvality betonu pomocí zavedených klasifikačních kritérií. Podle všeobecně uznávaných směrnic publikovaných v literatuře ACI a mezinárodním výzkumu:

Tato klasifikace je orientační a musí být kalibrována pro konkrétní betonové směsi, typy kameniva, vlhkostní podmínky a stáří. Přítomnost výztužné oceli v přímé dráze může poskytnout uměle vysoké hodnoty rychlosti, protože šíření vlny ocelí (přibližně 5 900 m/s) je rychlejší než betonem. Při testování v blízkosti vložené výztuže by měly být polohy měničů orientovány tak, aby se zabránilo přímému šíření vlny podél výztužných prutů.

Aplikace UPV v kontrole kvality. UPV testování slouží jako primární nástroj pro posuzování rovnoměrnosti betonu v novostavbách. Během betonáže může UPV identifikovat oblasti nekonzistentního zhutnění, segregace nebo nedostatečného ošetřování. Metoda je specifikována v programech zabezpečení kvality pro významné infrastrukturní projekty, včetně mostovek, opěrných zdí a letištních vozovek. Stanovením základní UPV mapy konstrukce lze následným monitoringem detekovat změny stavu betonu v čase v důsledku působení prostředí, chemického napadení nebo mechanického zatížení.

Techniky Pulse-Echo a fázovaného pole

Technika Pulse-Echo. Metoda pulse-echo používá jediný měnič, který funguje jako vysílač i přijímač. Měnič generuje krátký impuls ultrazvukové energie a poté se přepne do režimu příjmu, aby naslouchal ozvěnám odraženým od vnitřních nespojitostí nebo od vzdáleného rozhraní testovaného objektu. Časové zpoždění mezi vyslaným impulsem a přijatou ozvěnou je přímo úměrné vzdálenosti k odrážejícímu prvku: d = V × t / 2, kde d je vzdálenost k reflektoru, V je rychlost vlny v materiálu a t je doba průchodu tam a zpět. Metoda pulse-echo vyžaduje přístup pouze k jednomu povrchu testovaného objektu, což ji činí zvláště užitečnou pro inspekci konstrukcí v provozu, kde je přístupná pouze jedna strana.

Zobrazení A-scan. Nezákladnějším zobrazením pulse-echo je A-scan (amplitudový scan), kde horizontální osa představuje čas (nebo vzdálenost) a vertikální osa představuje amplitudu signálu. A-scan zobrazuje počáteční impuls (odraz od předního povrchu), následovaný případnými mezilehlými ozvěnami od vnitřních vad a nakonec ozvěnu od zadní stěny z protilehlého povrchu. Poloha a amplituda mezilehlých ozvěn indikují hloubku a relativní velikost vnitřních reflektorů. Zkušený UT technik interpretuje vzory A-scanu, aby rozlišil skutečné vady od geometrických odrazů od změn průřezu, připojených součástí nebo materiálových charakteristik.

Zobrazení B-scan a C-scan. Pokročilejší zobrazení zahrnují B-scan, který vytváří příčný řez testovaným objektem vynesením polohy měniče podél jedné osy a doby příchodu ozvěny (hloubky) podél druhé osy, přičemž amplituda signálu je znázorněna jasem nebo barvou. C-scan vytváří pohled shora vynesením polohy měniče ve dvou osách při hradlování na specifickém hloubkovém rozsahu, čímž vytváří mapu reflektorů v určité hloubce. Tyto zobrazovací módy jsou široce používány v automatizovaných skenovacích systémech pro mapování koroze, detekci delaminací kompozitů a vyhodnocování rovnoměrnosti tloušťky.

Ultrazvukové testování s fázovaným polem (PAUT). Ultrazvukové testování s fázovaným polem je pokročilá UT technika, která používá měnič obsahující více malých piezoelektrických prvků uspořádaných do lineárního nebo maticového pole. Jednotlivé prvky, typicky 16 až 256 v jedné sondě, jsou buzeny nezávisle s přesným časováním zpoždění (měřeným v nanosekundách). Řízením časování buzení každého prvku lze ultrazvukový svazek elektronicky směrovat v rozsahu úhlů a dynamicky zaostřovat v různých hloubkách bez fyzického pohybu sondy.

Směrování a zaostřování svazku. V PAUT definuje fokusační zákon nebo zákon zpoždění pořadí buzení jednotlivých prvků. Aplikací postupně zpožděných impulsů na sousední prvky se čela vln z jednotlivých prvků konstruktivně kombinují podle Huygensova principu a vytvářejí čelo vlny šířící se pod specifickým úhlem. Úhel směrování (θ) je určen časovým zpožděním mezi prvky (Δt) a roztečí prvků (p): sin θ = V × Δt / p. Úpravou zpoždění může jediná PAUT sonda generovat více úhlů například od 35° do 70°, což umožňuje komplexní inspekci svarových spojů se složitými geometriemi. Elektronického zaostřování je dosaženo aplikací konkávního profilu zpoždění, který způsobí konvergenci čela vlny ve zvolené hloubce, čímž se akustická energie soustředí do úzké fokusační zóny pro lepší rozlišení a citlivost.

Výhody PAUT. Ve srovnání s konvenčním jednoelementovým UT nabízí PAUT několik významných výhod. Rychlost je nejvýraznější — jediná PAUT sonda s elektronickým skenováním může zkontrolovat svar za zlomek času potřebného pro konvenční UT s více jednoelementovými sondami pod jednotlivými úhly. Zobrazovací schopnost poskytuje intuitivní vizuální displeje včetně sektorových scanů (S-scan), které zobrazují kontrolovaný průřez v reálném čase, lineární scany zobrazující celý objem svaru a pohledy shora pro mapování vad. Zlepšená pravděpodobnost detekce (POD) je dosažena pokrytím pod více úhly, což zajišťuje optimální orientaci pro detekci plošných vad bez ohledu na jejich sklon. Archivace dat poskytuje trvalé záznamy kompletních inspekcí pro regulační soulad a analýzu trendů. Menší požadavek na přístup je další výhodou — jedna PAUT sonda může nahradit více konvenčních sond, což vyžaduje menší plochu povrchu pro inspekci.

Aplikace PAUT v infrastruktuře. Federal Highway Administration (FHWA) identifikuje PAUT jako klíčovou technologii nedestruktivního hodnocení pro inspekci mostů. Pro ocelové mostní prvky se PAUT používá k detekci trhlin, vad svarů (nedostatečné natavení, struskové vměstky, pórovitost, podřezání) a únavových trhlin v kritických detailech. Pro betonové konstrukce může nízko frekvenční PAUT (25–100 kHz) se specializovanými suchými bodovými měniči zobrazovat dutiny, kabelové kanálky, nekvalitní zhutnění a delaminace v mostovkách, sloupech a opěrných zdech. V aplikacích na letištních vozovkách se PAUT používá k hodnocení stavu ranvejí a detekci odtržení mezi vrstvami překrytí.

Vybavení, měniče a vazební media (couplants)

Přístroje pro ultrazvukové testování. Moderní UT přístroje sahají od jednoduchých tloušťkoměrů až po pokročilé systémy s fázovaným polem s plnými zobrazovacími schopnostmi. Základní součásti každého UT systému zahrnují: vysílač/přijímač, který generuje vysokonapěťové elektrické impulsy (typicky 100–400 V) pro buzení měniče a zesiluje vracející se signály (rozsah zesílení typicky 0–110 dB); časovací obvod s mikrosekundovým nebo nanosekundovým rozlišením pro měření dob průchodu; jednotku zpracování signálu pro filtrování, průměrování a digitalizaci průběhů; a displej pro prezentaci dat A-scan, B-scan nebo C-scan. Přenosné přístroje váží pouhé 2 kg a jsou navrženy pro polní použití s bateriovým provozem 8–12 hodin. Mnoho moderních přístrojů zahrnuje WiFi konektivitu, GPS značení míst inspekce a cloudové řízení dat.

Typy měničů. Měnič je kritickou součástí, která přeměňuje elektrickou energii na mechanické ultrazvukové kmitání a naopak prostřednictvím piezoelektrického jevu. Když je na piezoelektrický krystal (typicky olovo-zirkonát-titanát — PZT) přivedeno napětí, krystal se mechanicky deformuje a vytváří zvukovou vlnu. Naopak, když zvuková vlna narazí na krystal, vytváří napětí, které je detekováno přístrojem.

Pro testování betonu musí měniče pracovat na frekvencích dostatečně nízkých, aby pronikly heterogenní matricí kameniva. Standardní UPV měniče pro beton pracují na 54 kHz nebo 82 kHz, s průměry sond 40–50 mm (1,5–2 palce). Piezoelektrické prvky v betonových měničích jsou typicky větší než ty používané pro testování oceli, aby generovaly dostatečný akustický výkon při nižších frekvencích.

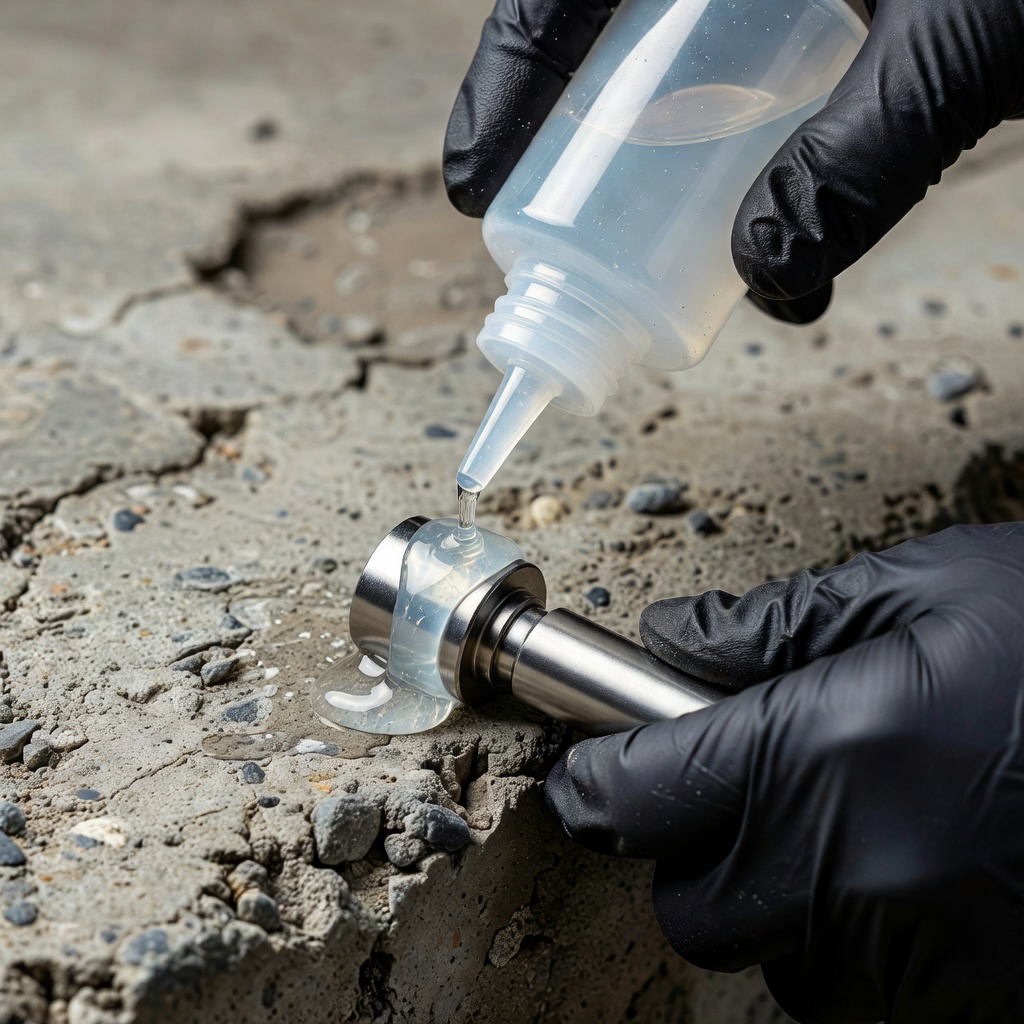

Funkce a výběr vazebního media. Vazební medium (couplant) je materiál vložený mezi čelo měniče a testovaný povrch, který umožňuje účinný přenos ultrazvukové energie. Nutnost vazebního media vyplývá z extrémního nepoměru akustické impedance mezi pevnými látkami a vzduchem. Na typickém rozhraní měnič-vzduch se odrazí přibližně 99 % ultrazvukové energie, což činí efektivní akustickou vazbu bez vazebního media nemožnou. Vazební medium vytlačuje vzduch z rozhraní a poskytuje spojitou akustickou dráhu s impedancí mezi měničem a testovaným materiálem.

Výběr vhodného vazebního media závisí na pěti hlavních faktorech. Textura povrchu určuje požadavky na viskozitu vazebního media — drsné, porézní povrchy jako beton vyžadují hustá, vysoce viskózní vazební media (vazelína, těžký tuk nebo proprietární vazební media pro beton) k vyplnění nerovností povrchu, zatímco hladké obrobené povrchy mohou používat řídká, nízkoviskózní vazební media (glycerin, lehké oleje, vodou ředitelné gely), která umožňují měniči snadno klouzat. Úhel inspekce určuje, zda vazební medium zůstane na místě — svislé a nadhlavníkové inspekce vyžadují tixotropní nebo vysoce viskózní vazební media, která přilnou k povrchu a nekapou. Teplota je kritická pro vysokoteplotní aplikace (jako jsou horké trubky nebo provozní zařízení), kde by standardní vazební media podlehla rozkladu, hoření nebo samovznícení — specializovaná vysokoteplotní vazební media jsou formulována tak, aby udržela akustickou vazbu při teplotách až 500 °C se známými teplotami samovznícení. Kompatibilita s materiálem je nezbytná pro citlivé aplikace — letecky schválená vazební media musí být nezávisle testována, aby zaručila žádnou korozi, praskání pod napětím nebo vodíkové křehnutí, zatímco vazební media pro jaderný průmysl musí splňovat požadavky na nízký obsah halogenů a síry. Odstranění vazebního media je provozní hledisko — ve vodě rozpustná vazební media se snadno čistí vodou, zatímco vazební media na bázi tuku vyžadují čištění rozpouštědlem a mohou zanechávat zbytky.

Pro UPV testování betonu zahrnují běžná vazební media vazelínu, glycerin, vodné gely a kaolin-glycerolové pasty. Vrstva vazebního media musí být co nejtenčí — tlustá vrstva vazebního media může způsobit fázovou výpadek a zkreslení signálu, zejména při vyšších frekvencích, kde se tloušťka vazebního media může blížit významné části ultrazvukové vlnové délky.

Akvizice a zpracování dat. Moderní UT systémy pro akvizici dat digitalizují analogové průběhy při vzorkovacích frekvencích až 100 MHz nebo vyšších, poskytujících 8 až 16 bitů amplitudového rozlišení. Získaná data jsou zpracovávána pomocí digitálních filtrů, usměrnění (půlvlnného nebo celovlnného) a vyhlazovacích algoritmů. Pokročilé systémy zahrnují plný maticový záznam (FMC) a algoritmy totální fokusační metody (TFM), které zachycují časově doménové signály z každé dvojice prvků v sondě fázovaného pole a poté výpočetně zaostřují v každém bodě inspekčního objemu pro co nejvyšší rozlišení obrazu. Tyto techniky jsou na přední linii UT technologie a jsou stále častěji specifikovány pro kritické inspekce infrastruktury.

Detekce vad betonu: trhliny, dutiny, delaminace a nekvalitní zhutnění (honeycombing)

UPV testování je jednou z nejúčinnějších objemových NDT metod pro detekci a charakterizaci vnitřních vad betonových konstrukcí. Technika je citlivá na jakýkoli stav, který mění hustotu, modul pružnosti nebo spojitost betonového prostředí, což ovlivňuje rychlost šíření a amplitudu ultrazvukových vln.

Detekce trhlin a měření hloubky. Trhliny narušující povrch přerušují spojitost betonu a nutí ultrazvukové vlny, aby obcházely špičku trhliny nebo putovaly delší dráhou. Přítomnost trhliny snižuje zdánlivou rychlost impulsu ve srovnání se zdravým betonem a snižuje amplitudu přijímaného signálu. Hloubku trhliny narušující povrch lze odhadnout pomocí metody nepřímého prozvučování popsané v ASTM C597. Měniče jsou umístěny na stejném povrchu na obou stranách trhliny v rostoucích vzdálenostech. Vynesením doby průchodu versus vzdálenosti mezi měniči se získají dvě regresní přímky — jedna pro měření s oběma měniči na stejné straně trhliny a jedna pro měření přes trhlinu. Průsečík těchto dvou přímek poskytuje odhad hloubky trhliny. Tato metoda může typicky měřit hloubky trhlin až 200–300 mm (8–12 palců) s přesností přibližně ±15 %, v závislosti na šířce trhliny a vlastnostech betonu. Technika funguje nejlépe pro trhliny vyplněné vzduchem nebo vodou, zatímco trhliny vyplněné jemnými nečistotami nebo částečně uzavřené trhliny mohou poskytovat nespolehlivé výsledky.

Detekce dutin. Dutiny a vzduchové kapsy v betonu vytvářejí zóny, kde jsou ultrazvukové vlny silně zeslabovány nebo zcela blokovány kvůli extrémnímu nepoměru akustické impedance mezi betonem a vzduchem. Když dutina leží v přímé dráze přenosu mezi měniči, amplituda přijímaného signálu výrazně klesá a naměřená doba průchodu se zvyšuje (zdánlivá rychlost klesá), protože vlna obchází dutinu difrakcí. Velké dutiny mohou zcela blokovat přímý přenos, což vyžaduje nepřímou detekci prostřednictvím difraktovaných signálů. UPV detekce dutin se typicky provádí na rastrové síti přes testovaný povrch, s měřeními v rozestupech 150–300 mm (6–12 palců) v závislosti na minimální velikosti dutiny, která je předmětem zájmu. Výsledná mapa rychlosti identifikuje zóny nízké rychlosti, které odpovídají polohám dutin. Technika může detekovat dutiny o průměru 20–30 mm (0,8–1,2 palce) za příznivých podmínek.

Detekce delaminací. Delaminace jsou rovinná oddělení rovnoběžná s povrchem betonu, typicky způsobená korozí vložené výztuže, mrazovým poškozením nebo přetížením. Delaminace vytvářejí tenkou vzduchovou mezeru, která odráží ultrazvukovou energii a brání přenosu do hlubších vrstev. Při přímém prozvučování způsobuje delaminace úplnou ztrátu přijímaného signálu, pokud dráha přenosu protíná rovinu delaminace. Při nepřímé metodě způsobují delaminace prudký nárůst zdánlivé rychlosti impulsu, když vlna prochází vrstvou zdravého betonu nad delaminací. Tomografické zobrazovací techniky využívající více poloh měničů mohou mapovat laterální rozsah a hloubku delaminací s dobrou přesností.

Detekce nekvalitního zhutnění (honeycombing). Honeycombing označuje oblasti betonu, kde malta nevyplnila prostory mezi hrubými částicemi kameniva, což zanechává propojené dutiny. Zóna honeycombingu má nižší hustotu, snížený modul pružnosti a četná vnitřní rozhraní pevná látka-vzduch, která rozptylují a zeslabují ultrazvukové vlny. UPV měření betonem s honeycombingem vykazují výrazně snížené rychlosti (často 1 500–2 500 m/s nebo 4 900–8 200 ft/s) v závislosti na závažnosti honeycombingu, doprovázené silným útlumem signálu. Snížení rychlosti koreluje s objemovým podílem dutin v zóně honeycombingu. Tomografická rekonstrukce pomocí více protínajících se UPV drah může vymezit hranice oblastí honeycombingu a odhadnout jejich závažnost.

Mapování na síti a vrstevnicové grafy. Standardní postup pro detekci vad betonu pomocí UPV zahrnuje vytvoření měřicí sítě na testovaném povrchu s rozestupy sítě 150–600 mm (6–24 palců). UPV měření se provádějí v každém průsečíku sítě a výsledná rychlostní data jsou vynesena jako vrstevnicová mapa nebo izopleta rychlosti, která vizualizuje prostorové variace kvality betonu. Anomálie nízké rychlosti objevující se na vrstevnicové mapě indikují oblasti vyžadující další zkoumání. Pro mostovky typický průzkum používá rozestupy sítě 300 mm (12 palců) k dosažení dostatečného rozlišení pro detekci delaminací a dutin. Přístup vrstevnicové mapy umožňuje rychlou identifikaci problémových oblastí a poskytuje trvalý záznam stavu konstrukce.

Korelace UPV s pevností a kvalitou betonu

UPV testování neměří pevnost betonu v tlaku přímo. Rozsáhlý výzkum za několik desetiletí však prokázal, že ultrazvuková impulsní rychlost koreluje s pevností betonu v tlaku prostřednictvím empirických vztahů. Korelace existuje, protože jak UPV, tak pevnost v tlaku závisí na stejných základních materiálových vlastnostech — modulech pružnosti, hustotě a vnitřní struktuře betonu. Vztah mezi UPV (V) a pevností v tlaku (f’c) je typicky modelován pomocí exponenciálních, mocninných nebo logaritmických regresních rovnic.

Empirické korelační modely. Nejčastěji používané korelační modely zahrnují:

• Exponenciální model: f’c = a × e^(b×V), kde a a b jsou konstanty určené regresí
• Mocninný model: f’c = a × V^b
• Logaritmický model: f’c = a × ln(V) + b
• Polynomický model: f’c = a + b×V + c×V²

Specifické koeficienty se mění s typem kameniva, maximální velikostí kameniva, typem cementu, vodním součinitelem, přísadami, stářím, podmínkami ošetřování a vlhkostí. Proto musí být pro každý projekt stanovena korelační křivka specifická pro dané místo testováním doprovodných vzorků (válců nebo jádrových vývrtů) jak pro UPV, tak pro pevnost v tlaku. Mezinárodní agentura pro atomovou energii (IAEA) a ACI 228.2R doporučují získat alespoň 15 až 20 párových datových bodů pro stanovení spolehlivé korelace.

Faktory ovlivňující korelaci UPV-pevnost. Několik faktorů ovlivňuje vztah mezi UPV a pevností v tlaku a musí být zohledněno při interpretaci výsledků. Typ kameniva je nejvýznamnějším faktorem — beton z lehkého kameniva má nižší UPV při stejné pevnosti ve srovnání s betonem z normálního kameniva. Velikost kameniva ovlivňuje korelaci, protože větší kamenivo poskytuje dráhy vln s méně rozhraními, což potenciálně zvyšuje rychlost nezávisle na pevnosti. Vlhkost má silný vliv — nasycený beton může vykazovat o 2–5 % vyšší UPV než suchý beton stejné pevnosti, což může vést k nadhodnocení pevnosti, pokud byla korelace stanovena na suchých vzorcích. Stáří betonu ovlivňuje UPV i pevnost odlišně — beton v raném stáří může vykazovat rychlý nárůst pevnosti s relativně mírnými nárůsty rychlosti, zatímco zralý beton může vykazovat nárůsty pevnosti bez odpovídajících změn rychlosti. Podmínky ošetřování ovlivňují stupeň hydratace a výslednou mikrostrukturu, což ovlivňuje obě vlastnosti.

Dynamický modul pružnosti. UPV měření lze použít k výpočtu dynamického Youngova modulu pružnosti (Ed) betonu pomocí vzorce: Ed = ρ × V² × (1+ν)(1-2ν) / (1-ν), kde ρ je hustota, V je rychlost P-vlny a ν je Poissonovo číslo. Pro normální beton (ρ ≈ 2 400 kg/m³ a ν ≈ 0,2) se to zjednoduší přibližně na Ed ≈ 2,4 × V² × 10⁻⁶ (GPa, když V je v m/s). Dynamický modul je typicky o 15–40 % vyšší než statický modul získaný z tlakových zkoušek, ale dynamická hodnota je užitečná pro porovnávání relativní tuhosti mezi různými oblastmi konstrukce a pro detekci zhoršení stavu, které snižuje elastickou tuhost.

Praktické limity korelace UPV-pevnost. Přesnost predikce pevnosti z UPV je typicky ±15–25 %, pokud je stanovena korelace specifická pro dané místo. Bez kalibrace specifické pro dané místo může být přesnost ±30 % nebo horší. ACI 228.2R zdůrazňuje, že UPV by neměla být používána jako jediná metoda pro hodnocení pevnosti betonových konstrukcí. UPV je nejcennější pro posuzování rovnoměrnosti a relativní kvality — identifikaci oblastí, kde se beton liší od normy — spíše než pro predikci absolutních hodnot pevnosti. Pro definitivní stanovení pevnosti zůstává referenčním standardem zkoušení jádrových vývrtů, přičemž UPV poskytuje vodítko pro umístění vývrtů a interpolaci mezi výsledky zkoušek vývrtů.

UT pro ocelové mostní prvky

Ultrazvukové testování je jednou z primárních NDT metod pro inspekci ocelových mostních prvků, zejména svařovaných spojů, kde vnitřní nespojitosti nelze detekovat metodami povrchové inspekce. FHWA identifikuje UT jako kritickou technologii pro bezpečnostní inspekci mostů, protože dokáže detekovat jak vnitřní, tak povrchové trhliny v ocelových součástech, měřit zbývající tloušťku v korodovaných oblastech a hodnotit integritu svařovaných detailů, které jsou vystaveny únavovému zatížení.

Inspekce svarů pomocí UT. Ocelové mostní svary jsou kontrolovány pomocí technik smykových vln s úhlovým svazkem, kde je ultrazvukový svazek nasměrován do svaru pod specifickým úhlem (typicky 45°, 60° nebo 70°) k detekci plošných vad orientovaných kolmo nebo šikmo k inspekčnímu povrchu. Inspekce se provádí podle ASTM E164 — Standardní postup pro kontaktní ultrazvukové testování svarů a podle Americké svářečské společnosti AWS D1.5 — Mostní svářečský kód. Postup zahrnuje skenování svaru a tepelně ovlivněné zóny měničem umístěným na základním kovu vedle svaru s použitím kalibrovaného referenčního bloku k nastavení úrovně citlivosti. Běžné nespojitosti svarů detekované pomocí UT zahrnují:

• Trhliny — lineární nespojitosti, které produkují ostré, dobře definované ozvěny; únavové trhliny ve svařovaných detailech jsou nejkritičtějšími vadami, protože se mohou rychle šířit pod cyklickým zatížením
• Nedostatečné natavení — plošné nespojitosti na rozhraní svar-základní kov, které produkují přerušované nebo spojité ozvěny podél linie natavení
• Struskové vměstky — nekovové vměstky, které produkují malé, izolované ozvěny se střední amplitudou
• Pórovitost — plynové kapsy, které produkují malé, shlukované ozvěny, často s více indikacemi v těsné blízkosti
• Nedostatečný průvar — nedostatečné proniknutí svarového kovu celou tloušťkou spoje, produkující silnou ozvěnu od kořenové plochy

Měření tloušťky ultrazvukem. UT se běžně používá k měření zbývající tloušťky ocelových mostních prvků postižených korozí, erozí nebo opotřebením. Tloušťka se měří metodou pulse-echo s jediným měničem umístěným na přístupném povrchu. Čas mezi počátečním impulsem a ozvěnou od zadní stěny se převede na tloušťku pomocí známé rychlosti zvuku v oceli (přibližně 5 900 m/s pro podélné vlny). Moderní ultrazvukové tloušťkoměry mohou měřit tloušťku oceli od 0,5 mm do 500 mm s přesností ±0,1 mm nebo lepší. Pro inspekci mostů se měření tloušťky provádějí na více bodech pásnic nosníků, stojin, výztuh a připojovacích desek v oblastech identifikovaných jako náchylné ke korozi — typicky v ložiskových místech, dilatačních spárách, odtokových místech mostovky a oblastech stojaté vody nebo působení chemických rozmrazovacích prostředků.

Mapování koroze. Pokročilé UT systémy s automatizovaným skenováním mohou vytvářet mapy koroze (C-scan) zobrazující variace tloušťky na velkých plochách ocelového plechu. Skenovací systém používá kódovací enkodér ke sledování polohy měniče při akvizici dat o tloušťce v pravidelných intervalech (typicky s rozestupy 1–5 mm). Výsledná barevně odlišená mapa tloušťky odhaluje oblasti lokalizovaných korozních důlků, úbytku plošného průřezu a zbývající tloušťku zdravého kovu. Tato technika je zvláště cenná pro inspekci ocelových mostních nosníků v ložiskových místech a v oblastech stříkající vody, kde jsou rychlosti koroze nejvyšší.

Detekce a určování velikosti únavových trhlin. Únavové trhliny v ocelových mostech typicky iniciují v patách svarů, ukončeních svarů, odlehčovacích otvorech a dalších místech koncentrace napětí. UT dokáže detekovat únavové trhliny dříve, než se stanou vizuálně patrnými, s limity detekce 1–2 mm (0,04–0,08 palce) pro trhliny narušující povrch a 2–5 mm (0,08–0,2 palce) pro vnitřní trhliny za příznivých podmínek. Technika difrakce na špičce trhliny, známá také jako Time-of-Flight Diffraction (TOFD), využívá difraktované signály ze špiček trhlin k měření výšky trhliny s vysokou přesností (±0,5 mm). TOFD se stále častěji používá pro kritické detaily náchylné k únavě v ocelových mostech ke sledování rychlostí růstu trhlin a informování programů inspekce kritických z hlediska lomu.

PAUT pro ocelové mosty. FHWA propaguje PAUT jako preferovanou technologii pro inspekci svarů ocelových mostů, protože poskytuje komplexní objemové pokrytí svaru v jediném skenu. Typické PAUT sestavení pro inspekci mostních svarů používá lineární sondu pole s 64–128 prvky pracujícími na 5–10 MHz, namontovanou na klínu, který generuje smykové vlny pod úhly od 35° do 70°. Přístroj zobrazuje sektorový scan (S-scan) ukazující průřez svaru v reálném čase, což umožňuje operátorovi vyhodnotit velikost, tvar a orientaci všech detekovaných indikací. Bylo prokázáno, že PAUT zlepšuje pravděpodobnost detekce vad svarů ve srovnání s konvenčním UT, zejména u plošných vad, které jsou orientovány v nepříznivých úhlech pro jednoúhlovou inspekci.

Normy upravující ultrazvukové testování

Ultrazvukové testování je řízeno komplexními mezinárodními, národními a oborovými normami, které definují požadavky na vybavení, zkušební postupy, kalibrační metody, interpretaci dat a kvalifikaci personálu.

Normy pro testování betonu.

ASTM C597 — Standardní zkušební metoda pro rychlost impulsu betonem je primární normou pro UPV testování celosvětově. Původně publikována v roce 1970 a pravidelně aktualizována, norma specifikuje požadavky na zkušební aparaturu včetně generátoru impulsů, časovacího obvodu (rozlišení 0,1 µs), měničů (20–100 kHz pro beton) a displeje. Norma definuje tři konfigurace měničů (přímé, polopřímé, nepřímé) a poskytuje postupy měření. Specifikuje, že v každém testovacím místě by mělo být provedeno alespoň pět měření, přičemž se uvádí mediánová hodnota. Norma také vyžaduje teplotní korekci odečtů rychlosti, když se teplota betonu odchyluje od kalibračního standardu.

ACI 228.2R — Nedestruktivní zkušební metody pro hodnocení betonových konstrukcí je komplexní zpráva, která poskytuje návod pro výběr a aplikaci NDT metod, včetně podrobných částí o UPV vybavení, zkušebních postupech, interpretaci dat a korelaci s pevností a kvalitou betonu. Zpráva zdůrazňuje důležitost porozumění faktorům, které ovlivňují UPV odečty, a omezením metody. Poskytuje doporučené rozsahy rychlostí pro klasifikaci kvality betonu a postupy pro detekci dutin, trhlin a delaminací.

ASTM C1383 — Standardní zkušební metoda pro měření rychlosti P-vln a tloušťky betonových desek pomocí metody impact-echo souvisí s technikou pulse-echo a poskytuje metodu pro stanovení rychlosti P-vln v betonu pomocí metody impact-echo, která může být korelována s výsledky UPV.

Normy pro testování oceli.

ASTM E164 — Standardní postup pro kontaktní ultrazvukové testování svarů upravuje UT postupy pro detekci nespojitostí ve svařovaných spojích. Norma specifikuje požadavky na vybavení, kalibrační postupy pomocí referenčních bloků, vzory skenování, hodnocení indikací a požadavky na vykazování. Pokrývá všechny typy svarů včetně tupých, koutových a T-spojů.

AWS D1.5 — Mostní svářečský kód je primární specifikací pro výrobu a inspekci mostních svarů ve Spojených státech. Stanovuje akceptační kritéria pro UT-nespojitosti na základě amplitudy indikace, délky a polohy. Kód specifikuje, že všechny svary s plným průvarem (CJP) v hlavních mostních prvcích musí být kontrolovány pomocí UT.

ASTM E317 — Standardní postup pro hodnocení výkonnostních charakteristik ultrazvukových pulse-echo testovacích systémů bez použití elektronických měřicích přístrojů poskytuje postupy pro ověřování výkonu UT systému včetně citlivosti, rozlišení a mrtvé zóny.

Normy ISO. Mezinárodní organizace pro normalizaci publikovala několik UT norem: ISO 16810 (Obecné principy UT), ISO 16811 (Nastavení citlivosti a rozsahu), ISO 16823 (Technika průchozího prozvučování), ISO 16826 (Techniky pro detekci nespojitostí kolmých k povrchu) a ISO 18563 (UT s fázovaným polem — zařízení a systémy). Tyto normy jsou harmonizovány s EN normami v Evropě a stále více přijímány celosvětově.

Normy pro kvalifikaci personálu. UT personál musí být certifikován podle uznávaných kvalifikačních norem: ISO 9712 (Nedestruktivní zkoušení — Kvalifikace a certifikace pracovníků NDT), ASNT SNT-TC-1A (Doporučený postup pro kvalifikaci a certifikaci personálu v nedestruktivním testování) a NAS 410 (NAS certifikace a kvalifikace pracovníků nedestruktivního testování — letecké zaměření). Úrovně certifikace sahají od úrovně I (školenec provádějící specifické testy pod dohledem) po úroveň III (kvalifikovaný k vývoji postupů, schvalování technik a certifikaci personálu). Pro infrastrukturní aplikace je typicky vyžadována certifikace úrovně II v UT pro nezávislou inspekci a interpretaci dat.

Omezení UT a komplementarita s vizuální inspekcí

Vnitřní omezení UT. Přes svou sílu a všestrannost má ultrazvukové testování několik vnitřních omezení, která musí inspektoři a inženýři pochopit při plánování inspekčních programů a interpretaci výsledků.

Materiálová omezení. UT vyžaduje dobrou akustickou vazbu mezi měničem a testovaným povrchem. Drsné, zakřivené nebo nerovné povrchy ztěžují vazbu a mohou vyžadovat rozsáhlou přípravu povrchu (broušení, čištění), která přidává čas a náklady. Materiály s hrubou zrnitou strukturou (např. litá nerezová ocel, hliník s velkými zrny) silně rozptylují ultrazvukovou energii, což omezuje efektivní hloubku průniku. Vlastní heterogenita betonu omezuje maximální praktickou testovací frekvenci na 150 kHz, což omezuje prostorové rozlišení na vady v řádu centimetrů, zatímco testování oceli na MHz frekvencích může rozlišit vady v milimetrovém nebo submilimetrovém měřítku.

Geometrická omezení. Složité geometrie s proměnnými průřezy, zakřivenými povrchy nebo omezeným přístupem mohou být obtížně nebo nemožně kontrolovatelné standardními UT technikami. Tenké profily (méně než 5 mm pro ocel, méně než 50 mm pro beton) představují výzvy, protože ozvěna od předního povrchu a ozvěna od zadní stěny se mohou překrývat, čímž maskují vnitřní indikace. Orientace plošných vad vzhledem k ultrazvukovému svazku je kritická — trhlina orientovaná rovnoběžně se zvukovým svazkem může produkovat malou nebo žádnou ozvěnu. Víceúhlová inspekce (jak ji poskytuje PAUT) toto omezení zmírňuje, ale nemusí ho zcela odstranit.

Omezení interpretace. UT signály vyžadují kvalifikovanou interpretaci k rozlišení skutečných indikací vad od geometrických odrazů, materiálového šumu a nerelevantních indikací (jako jsou změny tloušťky průřezu, připojené součásti nebo materiálové vlastnosti). Interpretace UT signálů v betonu je obzvláště náročná, protože heterogenní matrice kameniva produkuje komplexní vzory signálů, které mohou maskovat ozvěny vad. Falešně pozitivní výsledky (hlášení vad tam, kde neexistují) a falešně negativní výsledky (přehlédnutí skutečných vad) jsou rizika, která jsou řízena školením techniků, kalibračními postupy a doplňkovými NDT metodami.

Závislost na vazebním mediu. Standardní UT metody vyžadují vazební medium pro přenos energie do testovaného materiálu. To vyžaduje kontakt s povrchem a může vyžadovat čištění testovaného povrchu před a po inspekci. V aplikacích, kde je kontaminace zbytky vazebního media nepřijatelná, mohou být vyžadovány alternativní metody nebo specializovaná vazební media (jako jsou suché bodové kontaktní měniče pro beton).

Teplotní omezení povrchu. UT měniče a vazební media mají specifikované teplotní provozní rozsahy. Při zvýšených teplotách se mohou vazební media rozkládat nebo ztrácet akustické vlastnosti a piezoelektrické prvky měničů se mohou depolarizovat. K dispozici jsou specializované vysokoteplotní měniče a vazební media, která však přidávají na složitosti a nákladech.

Komplementarita s vizuální inspekcí. UT a vizuální inspekce (VT) jsou komplementární NDT metody, které poskytují různé a vzájemně se překrývající informace o stavu konstrukce. Vizuální inspekce je vždy prvním krokem v každém inspekčním programu, protože identifikuje vady viditelné na povrchu, určuje podmínky přístupu a vede výběr a aplikaci následných NDT metod. Rámce ASNT a ACI specifikují, že NDT metody včetně UT by měly být aplikovány ve spojení s vizuální inspekcí, nikoli jako její náhrada.

Schopnosti vizuální inspekce. VT dokáže detekovat povrchové vady včetně trhlin, odštěpků, okujení, zabarvení, koroze, povrchové degradace, selhání těsnění spár, drenážních problémů a stavu příslušenství. VT poskytuje rychlé a levné pokrytí velkých ploch, vytváří základní posouzení stavu a identifikuje specifické oblasti vyžadující podrobný průzkum.

Schopnosti UT nad rámec VT. UT detekuje podpovrchové vady, které jsou pro VT neviditelné, včetně vnitřních dutin, nekvalitního zhutnění, delaminací, vnitřních trhlin, nespojitostí svarů a vnitřního korozního poškození. UT měří tloušťku materiálu a poskytuje kvantitativní údaje o úbytku průřezu, které nelze získat z povrchové inspekce. UT hodnotí materiálové vlastnosti včetně modulů pružnosti a rovnoměrnosti, což VT nedokáže. UT dokáže detekovat vady pod nátěry, barvami nebo povrchovými úpravami, které zakrývají vizuální inspekci.

Víceúrovňový inspekční přístup. Doporučený přístup pro inspekci infrastruktury následuje víceúrovňovou metodiku. Úroveň 1 — Vizuální inspekce poskytuje široké pokrytí, identifikuje zřejmé vady a vybírá oblasti pro další zkoumání. Úroveň 2 — Povrchové NDT metody (tvrdoměr Schmidtova kladívka, kapilární zkouška, magnetická prášková zkouška) poskytují dodatečné informace o povrchu a podpovrchové vrstvě. Úroveň 3 — Objemové NDT metody (UT, impact-echo, georadar, radiografie) poskytují podrobné podpovrchové informace pro identifikované oblasti zájmu. Úroveň 4 — Částečně destruktivní zkoušení (jádrové vzorkování, trhací zkoušky, prolamování) poskytuje definitivní údaje o materiálových vlastnostech pro kritické oblasti identifikované NDT metodami.

Nákladová efektivita kombinovaného přístupu. Kombinace vizuální inspekce následované cíleným UT snižuje náklady na inspekci a zároveň zlepšuje spolehlivost detekce vad. VT rychle a levně prověří velké plochy a identifikuje přibližně 80 % pozorovatelných vad. Cílené UT poté zkoumá specifické oblasti zájmu identifikované VT a poskytuje objemová data přibližně na 20 % konstrukce. Tento kombinovaný přístup optimalizuje detekční schopnosti obou metod při současné kontrole nákladů na inspekci. Pro kritickou infrastrukturu, jako jsou mosty, letištní vozovky a jaderná zařízení, je kombinace VT a UT předepsána regulačními kodexy a normami jako minimální požadavek inspekce pro zajištění strukturální bezpečnosti a provozuschopnosti.

Integrace dat a aplikace digitálních dvojčat. Moderní inspekční programy integrují data z vizuální inspekce (fotografie, video, anotované výkresy) s UT daty (mapy rychlostí, grafy tlouštěk, záznamy A-scan) na společné digitální platformě, která vytváří datový model stavu (digitální dvojče) kontrolované konstrukce. Tato digitální reprezentace umožňuje porovnání výsledků inspekce v čase (detekce změn), korelaci mezi povrchovými a podpovrchovými podmínkami a automatickou identifikaci kritických oblastí vyžadujících zásah. Platforma vizuální inspekce pomocí dronů společnosti TarmacView poskytuje vysoce rozlišovací snímky povrchu, které mohou být prostorově registrovány s UPV měřicími sítěmi, což umožňuje přímou korelaci mezi pozorovanými vzory povrchového poškození a údaji o podpovrchových podmínkách.

Závěr. Ultrazvukové testování je zralá, dobře zavedená a neustále se vyvíjející NDT metoda, která poskytuje základní objemové informace o vnitřním stavu betonových a ocelových konstrukcí. Od základního UPV hodnocení kvality až po pokročilé PAUT zobrazování svarů, UT poskytuje kvantitativní data, která nelze získat pouze z povrchové inspekce. Omezení metody — citlivost na stav povrchu, heterogenitu materiálu a složitost interpretace — jsou dobře známa a řízena prostřednictvím norem, certifikace techniků a doplňkových NDT metod. Pro leteckou infrastrukturu hraje UT kritickou roli při hodnocení ranvejí, mostovek a konstrukčních prvků, čímž doplňuje metody vizuální inspekce k zajištění bezpečnosti, spolehlivosti a životnosti letištních zařízení.
