Mezerovitost v minerálním kamenivu (VMA) je objem mezikrystalového prostoru mezi částicemi kameniva v hutněné asfaltové směsi, zahrnující jak vzduchové mezery, tak objem efektivního asfaltového pojiva. VMA je nejkritičtější objemovou vlastností při návrhu asfaltových směsí metodami Superpave a Marshall — dostatečná VMA zajišťuje potřebné množství pojiva pro trvanlivost, zatímco nedostatečná VMA způsobuje vyplavování pojiva, vyjíždění kolejí a předčasné poruchy vozovky.
Mezerovitost v minerálním kamenivu (VMA) je definována jako objem mezikrystalového prostoru mezi částicemi kameniva v hutněné asfaltové směsi (HMA), vyjádřený jako procento celkového objemu hutněné směsi. VMA zahrnuje veškerý prostor, který není obsazen pevnými částicemi kameniva — zahrnuje vzduchové mezery (malé kapsy vzduchu mezi obalenými částicemi kameniva) a objem efektivního asfaltového pojiva (část asfaltového pojiva, která není absorbována do pórů kameniva a zůstává k dispozici pro obalení povrchu kameniva).

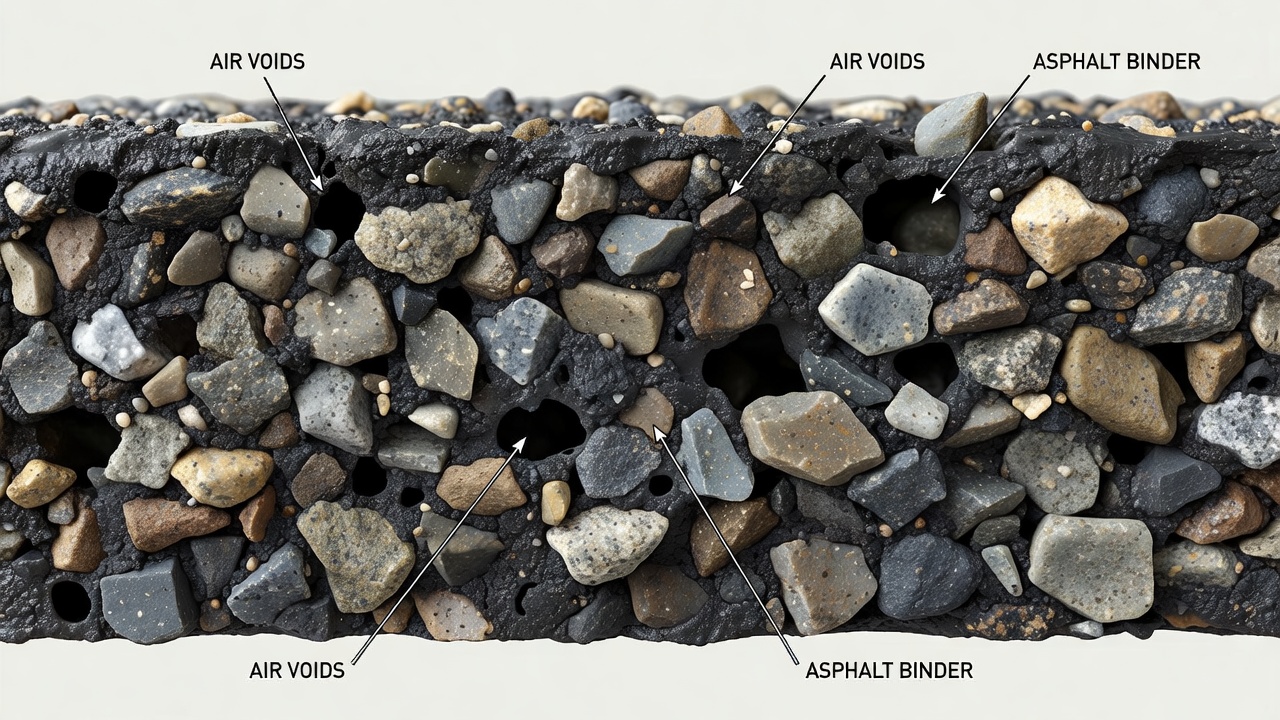

Objemový koncept VMA je zásadní pro pochopení fungování asfaltových směsí. V hutněné asfaltové směsi se celkový objem skládá ze tří složek: objemu pevných částic kameniva (včetně pevné minerální hmoty a pórů propustných pro vodu v kamenivu, které jsou přístupné asfaltovému pojivu), objemu efektivního asfaltového pojiva (asfalt, který obaluje částice kameniva a zajišťuje přilnavost mezi nimi) a objemu vzduchových mezer (souvislé a nesouvislé vzduchové prostory zbývající po zhutnění). VMA představuje součet posledních dvou složek — prostoru dostupného pro pojivo a vzduch.
Asphalt Institute (MS-2, 7. vydání) popisuje VMA jako “objem mezikrystalového prostoru mezi částicemi kameniva v hutněné asfaltové směsi, který zahrnuje vzduchové mezery a efektivní obsah asfaltu, vyjádřený jako procento celkového objemu směsi.” Návrhová metoda Superpave (AASHTO M323 a R35) považuje VMA za primární objemový kontrolní parametr — všechny ostatní objemové vlastnosti (vzduchové mezery V_a, mezerovitost vyplněná asfaltem VFA, efektivní obsah pojiva V_be) jsou funkcemi VMA.
Fyzikální význam VMA nelze přecenit. VMA je jediný parametr, který integruje účinky zrnitosti kameniva, tvaru a textury částic, zhutňovacího úsilí, obsahu pojiva a absorpce pojiva. Směs s dostatečnou VMA má dostatečný prostor pro optimální tloušťku filmu asfaltového pojiva (typicky 9 až 10 mikrometrů dle výzkumu NCAT Kandhala a Chakrabortyho) a potřebné vzduchové mezery (typicky 3 % až 5 % po výstavbě), aniž by byla ohrožena stabilita nebo trvanlivost. Směs s nedostatečnou VMA nemůže současně splnit požadavky na obsah pojiva a vzduchové mezery.
Koncept byl poprvé formalizován Normanem McLeodem v roce 1956 v příspěvku pro Highway Research Board, ve kterém argumentoval, že návrh asfaltových směsí by měl být založen na objemových principech, nikoli na hmotnostních poměrech. McLeod navrhl, že minimálně 15 % VMA v kombinaci se 3 % až 5 % vzduchových mezer by automaticky zajistilo minimální obsah asfaltu přibližně 4,5 % hmotnosti (odpovídá 10 % objemu), což je dostatečné pro trvanlivost vozovky. Tato práce se stala základem pro minimální požadavky na VMA Asphalt Institute, poprvé publikované v roce 1964 a následně — s úpravami — začleněné do systému Superpave vyvinutého Strategic Highway Research Program (SHRP) v 90. letech 20. století.
Výpočet VMA vyžaduje stanovení několika základních fyzikálních vlastností směsi a jejích složek. Přesné stanovení těchto vlastností určuje spolehlivost každé hodnoty VMA používané při návrhu směsi a kontrole kvality.
Standardní rovnice pro výpočet VMA je:
VMA = 100 — (Gmb × Ps / Gsb)
Kde:
| Symbol | Parametr | Popis |
|---|---|---|
| VMA | Mezerovitost v minerálním kamenivu | Procento celkového objemu hutněné směsi |
| Gmb | Objemová hmotnost hutněné směsi | Poměr hmotnosti hutněného vzorku k hmotnosti vytlačené vody |
| Ps | Procento kameniva | Procento hmotnosti kameniva v celkové směsi (100 — Pb) |
| Gsb | Objemová hmotnost kombinovaného kameniva | Poměr hmotnosti kameniva k hmotnosti vody vytlačené kamenivem včetně propustných pórů |
V praxi se výpočet provádí pomocí běžnější formulace založené na přímo měřených vlastnostech:
VMA = 100 — (Gmb × (100 — Pb) / Gsb)
Kde Pb je procento asfaltového pojiva v celkové hmotnosti směsi.

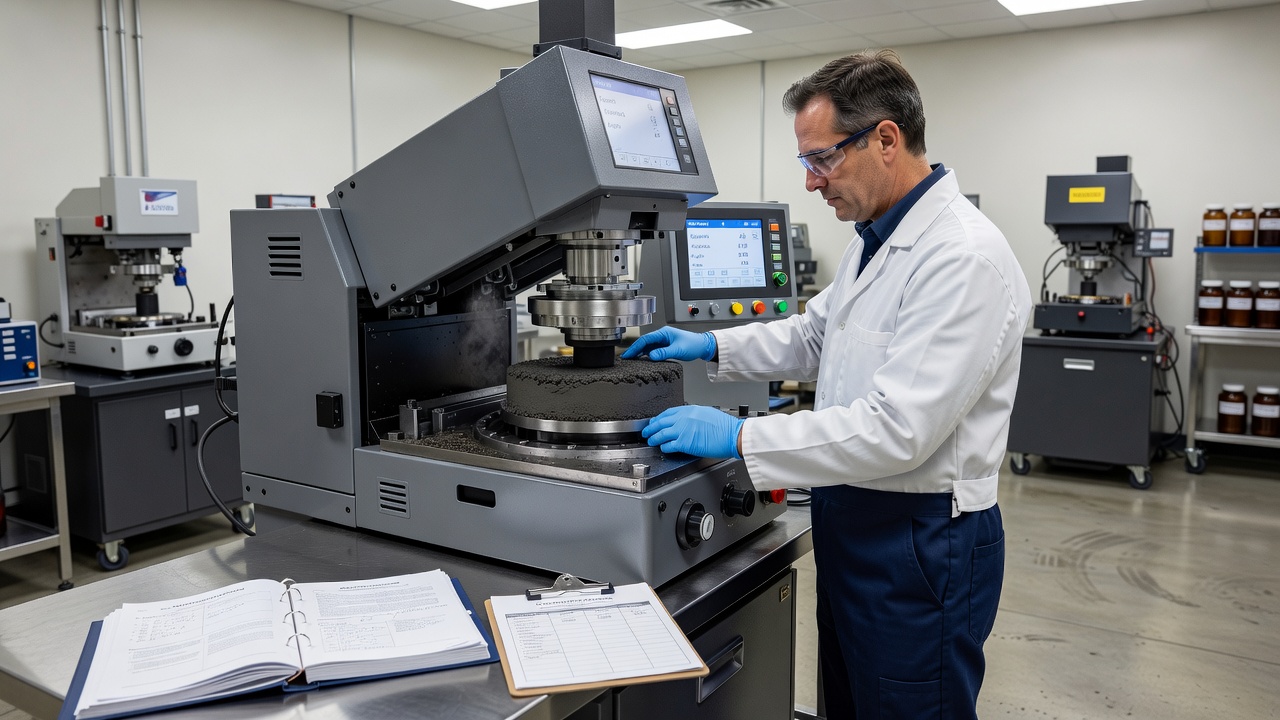

Stanovení VMA pro hutněný vzorek asfaltové směsi vyžaduje následující laboratorní měření:
Krok 1 — Stanovení objemové hmotnosti hutněné směsi (Gmb): Hutněný vzorek se zváží na vzduchu (suchá hmotnost), poté se ponoří do vody (hmotnost ponořeného vzorku) a nakonec se zváží na vzduchu po osušení povrchu (hmotnost nasyceného povrchově suchého vzorku). Objemová hmotnost se vypočítá jako: Gmb = suchá hmotnost / (SSD hmotnost — ponořená hmotnost). Tato zkouška se provádí dle AASHTO T166 (Standardní zkušební metoda pro stanovení objemové hmotnosti hutněné asfaltové směsi pomocí nasycených povrchově suchých vzorků) nebo ASTM D2726. Pro vzorky s vysokým obsahem vzduchových mezer (>6 %) nebo otevřené směsi se používá AASHTO T275 (Objemová hmotnost hutněné asfaltové směsi pomocí parafínem potažených vzorků) nebo AASHTO T331 (metoda vakuového utěsnění).
Krok 2 — Stanovení obsahu asfaltového pojiva (Pb): Obsah asfaltu se stanoví spalovací pecí dle AASHTO T308 (Standardní zkušební metoda pro stanovení obsahu asfaltového pojiva v asfaltové směsi spalovací metodou) nebo extrakcí rozpouštědlem dle AASHTO T164. Metoda spalovací pece je preferována pro kontrolu kvality kvůli své rychlosti a přesnosti. Musí se použít korekční faktor pro zohlednění ztráty hmotnosti z kameniva během spalování (typicky 0,2 % až 0,6 %).
Krok 3 — Stanovení objemové hmotnosti kombinovaného kameniva (Gsb): Objemová hmotnost hrubé frakce kameniva (zadržená na sítu 4,75 mm) se stanoví dle AASHTO T85 (ASTM C127) a objemová hmotnost jemné frakce kameniva (propadající sítem 4,75 mm) se stanoví dle AASHTO T84 (ASTM C128). Kombinovaná Gsb se pak vypočítá jako vážený průměr objemových hmotností jednotlivých složek na základě procentuálního zastoupení každé frakce ve směsi:
Gsb_com = 100 / [ (P1/(Gsb1)) + (P2/(Gsb2)) + … + (Pn/(Gsbn)) ]
Kde P1, P2, …, Pn jsou procenta jednotlivých složek kameniva ve směsi a Gsb1, Gsb2, …, Gsbn jsou jejich příslušné objemové hmotnosti.
Krok 4 — Výpočet VMA: VMA se poté vypočítá pomocí výše uvedené rovnice. VMA nižší než minimální specifikovaná hodnota indikuje nedostatečný mezikrystalový prostor. To obvykle vyžaduje úpravu zrnitosti kameniva, změnu zdroje kameniva nebo snížení zhutňovacího úsilí.
Alternativní přístup využívá maximální teoretickou objemovou hmotnost směsi (Gmm). Směs se testuje na Gmm dle AASHTO T209 (ASTM D2041) a obsah vzduchových mezer (V_a) se vypočítá jako:
V_a = 100 × (Gmm — Gmb) / Gmm
Poté se vypočítá mezerovitost vyplněná asfaltem (VFA) a VMA se odvodí z těchto hodnot. Přímý výpočet pomocí Gsb je však doporučenou metodou v AASHTO R35 i Asphalt Institute MS-2, protože poskytuje přímější posouzení struktury kameniva.
Přesnost stanovení VMA závisí na přesnosti každého dílčího měření. Výzkum National Cooperative Highway Research Program (NCHRP) a ASTM stanovil následující přesnost jednoho operátora (opakovatelnost) a mezilaboratorní přesnost (reprodukovatelnost):
| Zkouška | Směrodatná odchylka (1s) | Přijatelný rozsah (d2s) |
|---|---|---|
| Gmb (AASHTO T166) | 0,007 — 0,015 | 0,020 — 0,042 |
| Gmm (AASHTO T209) | 0,005 — 0,012 | 0,014 — 0,034 |
| Gsb hrubé (AASHTO T85) | 0,010 — 0,020 | 0,028 — 0,056 |
| Gsb jemné (AASHTO T84) | 0,015 — 0,030 | 0,042 — 0,084 |
Kombinovaný účinek těchto odchylek znamená, že přijatelný rozsah VMA mezi dvěma správně provedenými zkouškami ve stejné laboratoři je přibližně ±0,6 % až ±1,0 %. Mezi různými laboratořemi se přijatelný rozsah zvyšuje na ±1,2 % až ±2,0 %. Tuto variabilitu je třeba zohlednit při interpretaci výsledků VMA — VMA, která je 0,3 % pod minimem, nemusí být statisticky odlišitelná od hodnoty splňující minimum.
Kritický bod zdůrazněný výzkumníky NCAT se týká vlivu přesnosti Gsb na VMA. Publikace FHWA Is Your Gsb Correct? (NCAT 2017) dokládá, že chyba 0,020 v Gsb způsobí chybu přibližně 0,7 % až 0,9 % ve VMA. Vzhledem k tomu, že stanovení Gsb je ze všech zkoušek objemové hmotnosti nejcitlivější na obsluhu, doporučuje se ověření hodnot Gsb nezávislým testováním pro každý nový zdroj kameniva a periodicky během výroby.
Minimální požadavek na VMA je stanoven jako funkce nominální maximální velikosti kameniva (NMAS) — nejmenší velikosti síta, kterým projde většina vzorku kameniva, ale na kterém může zůstat určitý podíl materiálu. NMAS určuje zhutňovací charakteristiky struktury kameniva: menší částice se zhutňují s větším meziprostorem, protože mají vyšší povrch na jednotku objemu, zatímco větší částice se zhutňují těsněji.
AASHTO M323 (Standardní specifikace pro objemový návrh směsí Superpave) stanovuje následující minimální hodnoty VMA při návrhovém obsahu vzduchových mezer 4,0 %:
| Nominální maximální velikost kameniva (NMAS) | Minimální VMA při 4,0 % vzduchových mezer |
|---|---|
| 9,5 mm (3/8 palce) | 15,0 % |
| 12,5 mm (1/2 palce) | 14,0 % |
| 19,0 mm (3/4 palce) | 13,0 % |
| 25,0 mm (1 palec) | 12,0 % |
| 37,5 mm (1,5 palce) | 11,0 % |
Pokud se návrhový obsah vzduchových mezer liší od 4,0 %, minimální VMA se upraví následovně:
Pro směs s NMAS 19,0 mm navrženou při 3,0 % vzduchových mezer by minimální VMA byla 13,0 % — 1,0 % = 12,0 %. Pro stejnou směs navrženou při 5,0 % vzduchových mezer by minimální VMA byla 13,0 % + 1,0 % = 14,0 %.
Tyto minimální hodnoty VMA jsou závazné — návrh směsi, který nesplňuje minimální požadavek na VMA, není podle AASHTO M323 přijatelný bez ohledu na jiné výkonnostní charakteristiky. Důvodem je, že VMA pod minimem nemůže poskytnout potřebný prostor pro odpovídající tloušťku filmu pojiva a výsledná směs bude mít nevyhnutelně sníženou trvanlivost.
Asphalt Institute MS-2 (Metody návrhu směsí pro asfaltový beton a jiné typy asfaltových směsí, 7. vydání) poskytuje minimální požadavky na VMA pro návrhy směsí Marshall i Superpave. Minimální hodnoty VMA dle Marshallovy metody se řídí stejným systémem založeným na NMAS, ale historicky byly kalibrovány pro 5% návrhové vzduchové mezery namísto 4 %. Současné MS-2 uvádí minimální hodnoty VMA odpovídající 3%, 4% a 5% obsahu vzduchových mezer.
Minimální požadavky na VMA nebyly odvozeny ze základního výzkumu korelujícího VMA s chováním v terénu. McLeodův původní návrh z roku 1956 na minimální VMA 15 % byl založen na zajištění minimálního obsahu asfaltu 4,5 % hmotnosti (10 % objemu) při předpokladu objemové hmotnosti kameniva 2,65 a asfaltového pojiva 1,01 při nulové absorpci. Vztah mezi NMAS a minimální VMA byl navržen McLeodem v roce 1959 a přijat Asphalt Institute v roce 1964 — ale podkladová data pro tento vztah nebyla nikdy publikována.
Tento historický kontext je zásadní. Minimální hodnoty VMA používané dnes byly založeny na předpokladech, které byly opakovaně zpochybňovány. Výzkum NCAT Kandhala a Chakrabortyho (1992) byl prvním systematickým pokusem o propojení VMA se základním chováním materiálu prostřednictvím studií tloušťky filmu a stárnutí. Jejich práce stanovila cíl tloušťky filmu 9–10 mikrometrů, který v kombinaci se 4% vzduchových mezer dává minimální hodnoty VMA, jež jsou konzistentní s tabulkovými hodnotami AASHTO pro většinu NMAS.
Minimální požadavky na VMA pro 5% vzduchových mezer v dřívějších vydáních MS-2 byly jednoduše sníženy o 1,0 %, aby vznikly požadavky na 4% vzduchové mezery nyní používané v Superpave. Tato empirická úprava postrádá důkladné ověření a několik státních Dopravních správ (DOT) a výzkumníků vyzvalo k přezkoumání základu minimální VMA. Projekt NCHRP 9-69 (2018–2022) zkoumal vztah mezi VMA a terénním chováním a zjistil, že současné minimální hodnoty VMA jsou obecně vhodné pro rozsah úrovní dopravního zatížení a klimatických podmínek běžně se vyskytujících v Severní Americe.
Vztah mezi VMA a obsahem asfaltového pojiva je jádrem objemového návrhu směsi. VMA určuje maximální dosažitelný efektivní obsah pojiva pro danou strukturu kameniva.
Efektivní obsah asfaltového pojiva (V_be) je objem asfaltového pojiva dostupný pro obalení částic kameniva po zohlednění pojiva absorbovaného do pórů kameniva. V_be se vypočítá jako:
V_be = VMA — V_a
Kde V_a je obsah vzduchových mezer při návrhové úrovni zhutnění. Pro směs s 14,0 % VMA a 4,0 % návrhových vzduchových mezer je efektivní obsah pojiva 10,0 % objemu celkové směsi.
Tloušťka asfaltového filmu se vypočítá vydělením V_be (převedeného na hmotnost) celkovým povrchem kameniva (stanoveným z křivky zrnitosti pomocí faktorů povrchu dle Asphalt Institute MS-2, Tabulka 6.1). Faktory povrchu jsou:
| Velikost síta | Faktor povrchu (m²/kg) |
|---|---|
| 4,75 mm (č. 4) | 0,41 |
| 2,36 mm (č. 8) | 0,82 |
| 1,18 mm (č. 16) | 1,64 |
| 0,600 mm (č. 30) | 2,87 |
| 0,300 mm (č. 50) | 6,14 |
| 0,150 mm (č. 100) | 12,29 |
| 0,075 mm (č. 200) | 32,77 |
Tloušťka filmu v mikrometrech je: Tloušťka filmu (mikrometry) = V_be × 1000 / (Povrch × Gb), kde Gb je měrná hmotnost asfaltového pojiva.
Výzkum NCAT Kandhala a Chakrabortyho prokázal, že minimální tloušťka filmu 9 až 10 mikrometrů je potřebná k zabránění urychleného stárnutí asfaltového pojiva. Pod tímto prahem pojivo stárne a tvrdne rychleji, což vede ke křehké vozovce, která předčasně praská a rozpadá se. Studie používala protokoly urychleného stárnutí z programu Strategic Highway Research Program (SHRP) — krátkodobé stárnutí volné směsi při 135 °C po dobu 4 hodin, následované dlouhodobým stárnutím hutněných vzorků v tlakové nádobě stárnutí (PAV) při 100 °C po dobu 20 hodin.
Dva jevy ovlivňují vztah mezi celkovým obsahem asfaltu a efektivním obsahem pojiva:
Absorpce: Asfaltové pojivo je absorbováno do propustných pórů částic kameniva. Objem absorbovaného pojiva (V_ba) není k dispozici pro obalení povrchu kameniva. Absorpce se vypočítá z rozdílu mezi objemovou hmotností (Gsb) a efektivní objemovou hmotností (Gse) kameniva:
Gse = Gmm × (100 — Pb) / (100 — Gmm × Pb / Gb)
V_ba = (100 — Pb) / (100) × (Gse — Gsb) / (Gse × Gsb)
Vyšší absorpce — typická pro sedimentární kamenivo, jako jsou vápence a pískovce — snižuje efektivní obsah pojiva dostupný pro obalení, což vyžaduje vyšší celkový obsah asfaltu k dosažení stejné tloušťky filmu.
Stékání: Ve směsích s velmi vysokým obsahem pojiva nebo otevřenou strukturou kameniva může pojivo stékat ze směsi během výroby, dopravy a pokládky. Tento jev je kontrolován stanovením maximální VMA, nad kterou směs není schopna pojmout pojivo během manipulace. Tento jev je nejvýznamnější u asfaltových směsí typu SMA (Stone Matrix Asphalt) a porézních asfaltů, kde se přidávají vlákna nebo polymerní modifikátory k zabránění stékání pojiva.
VMA určuje kapacitu pojiva směsi — maximální obsah pojiva, který lze přidat při zachování návrhového obsahu vzduchových mezer. Pokud struktura kameniva poskytuje VMA 14,0 % a návrhové vzduchové mezery jsou 4,0 %, kapacita pojiva je 10,0 % objemu. Pro přepočet na hmotnostní procenta je třeba zohlednit objemové hmotnosti pojiva a kameniva.
Směs s příliš nízkou VMA nemůže pojmout pojivo potřebné pro odpovídající tloušťku filmu. Pokud je požadovaná VMA pro návrhovou tloušťku filmu 14,0 % a naměřená VMA je pouze 12,5 %, směs by potřebovala buď: (a) zvýšit efektivní obsah pojiva (což by snížilo vzduchové mezery pod přijatelný rozsah a způsobilo vyplavování pojiva), nebo (b) přijmout nižší obsah pojiva (což by vedlo k tloušťce filmu pod prahem trvanlivosti). Obě možnosti vedou k nepřijatelné směsi.
Směs s příliš vysokou VMA vyžaduje nadbytečné pojivo k vyplnění mezer, což zvyšuje materiálové náklady a může způsobit chování měkké směsi během výstavby. Zatímco náklady na pojivo mohou být opodstatněné pro zlepšenou trvanlivost, směsi s vysokou VMA mohou být neekonomické a mohou vykazovat sníženou stabilitu, pokud je struktura kameniva příliš otevřená.
Nízká VMA — definovaná jako VMA pod minimální specifikovanou hodnotou pro danou NMAS a návrhový obsah vzduchových mezer — je jednou z nejzávažnějších nedostatků při návrhu a výrobě asfaltových směsí. Důsledky se projevují jak bezprostředně během výstavby, tak dlouhodobě během životnosti vozovky.
Pokud má směs VMA pod minimem, prostor dostupný pro asfaltové pojivo je nedostatečný. Pokud je obsah pojiva udržován na úrovni potřebné k obalení částic kameniva, obsah vzduchových mezer klesne pod přijatelné minimum (typicky <2,0 %). Při dopravním zatížení je vozovka dále zhutňována průjezdem vozidel nebo letadel. Částice kameniva jsou vtlačovány blíže k sobě a přebytečné pojivo je vytlačováno ze směsi na povrch vozovky.
Tento jev se nazývá vyplavování pojiva (také známé jako tvorba lesklého filmu). Pojivo se hromadí na povrchu a vytváří lesklý film bohatý na pojivo, který výrazně snižuje protismykové vlastnosti. Na letištních ranvejích vytváří vyplavování pojiva kritické bezpečnostní riziko — ztráta tření za mokra může vést k aquaplaningu letadel. ICAO Annex 14 vyžaduje, aby povrchy ranvejí udržovaly odpovídající třecí charakteristiky, a vyplavování pojiva je uváděno jako stav vyžadující okamžitou nápravu.
Vyplavování pojiva je vizuálně pozorováno při prohlídkách vozovek jako tmavý, lesklý povrch s viditelnou akumulací pojiva. V závažných případech vytváří pojivo souvislý film na povrchu, který eliminuje makrotexturu potřebnou pro odvod vody a tření mezi pneumatikou a vozovkou. Vozovka je za mokra kluzká a může vykazovat přenos pojiva na přilehlé vozovky.
Nízká VMA je přímo spojena s vyjížděním kolejí — trvalou deformací vozovky v kolejových drahách. Mechanismus je dvojí:
Zhutňovací vyjíždění kolejí: Pokud má směs nedostatečnou VMA, částice kameniva se nemohou při dopravním zatížení přeskupit, protože meziprostory jsou již minimalizovány. Další zhutňování při dopravě způsobuje přemísťování částic do zbývajícího mezerovitého prostoru, což vede k poklesu povrchu vozovky. Tento typ vyjíždění je charakterizován prohlubní v koleji bez doprovodného zdvihu na okrajích.
Smykové vyjíždění kolejí: Pokud má směs nízkou VMA a obsah pojiva je dostatečně vysoký k vyplnění omezeného mezerovitého prostoru, působí pojivo jako mazivo mezi částicemi kameniva. Při smykovém napětí vyvolaném dopravním zatížením nemůže kostra kameniva odolávat laterálnímu pohybu a směs vytéká ven z kolejové dráhy. Tento typ vyjíždění je charakterizován prohlubní v koleji s vyvýšenými okraji po stranách.
Oba mechanismy vyjíždění jsou urychlovány vysokými teplotami — viskozita pojiva klesá, což snižuje odolnost směsi proti trvalé deformaci. Specifikace pojiva Superpave (AASHTO M320) to řeší požadavkem, aby parametr odolnosti pojiva proti vyjíždění (G*/sinδ) splňoval minimální hodnoty při vysoké návrhové teplotě vozovky. Ani to nejlepší pojivo však nemůže kompenzovat zásadně nedostatečnou VMA — struktura kameniva musí poskytovat dostatečné zaklínění a vnitřní tření k odolávání smykovému toku.
Asphalt Institute uvádí: “Pokud VMA není dostatečná, nastávají dva možné problémy: (A) Pokud se přidá dostatek asfaltu k obalení kameniva, dojde k nízkým vzduchovým mezerám a vyplavování pojiva. (B) Pokud se nepřidá dostatek asfaltu, dojde k nízké trvanlivosti.”
Nízká VMA vede buď k tenkým filmům pojiva, nebo k nízkým vzduchovým mezerám — obojí snižuje trvanlivost vozovky:
Tenké filmy pojiva vystavují asfaltové pojivo urychlenému stárnutí. Povrch pojiva vystavený kyslíku, ultrafialovému záření a vodě je větší vzhledem k objemu pojiva. Pojivo oxiduje rychleji, stává se tvrdším a křehčím. Směs ztrácí pružnost a vyvíjí se v ní trhliny v důsledku tepelného a dopravního zatížení. Studie NCAT Kandhala a Chakrabortyho prokázala, že tloušťka filmu pod 9 mikrometrů měla za následek výrazně vyšší indexy stárnutí (poměr viskozity, poměr komplexního modulu) po krátkodobém i dlouhodobém urychleném stárnutí.
Rozpadání — postupné uvolňování částic kameniva z povrchu vozovky — je přímým důsledkem tenkých filmů pojiva. Pojivo neposkytuje dostatečnou přilnavost k udržení kameniva na místě při mechanickém působení dopravy. Rozpadání začíná jako ztráta jemného kameniva a postupuje ke ztrátě hrubého kameniva, čímž vytváří hrubý, důlkovitý povrch, který dále urychluje zhoršování stavu.
Poškození vlhkostí (odlupování): Tenké filmy pojiva jsou náchylnější k poškození vlhkostí, protože voda může snadněji proniknout filmem pojiva a dosáhnout povrchu kameniva. Přítomnost vlhkosti na rozhraní pojiva a kameniva vytlačuje pojivo (jev nazývaný odlupování), což vede ke ztrátě přilnavosti a strukturálnímu selhání vozovky. Zkouška poměru pevnosti v tahu (TSR) (AASHTO T283) měří zachovanou pevnost po kondicionování vlhkostí — směsi s nízkou VMA a tenkými filmy pojiva mají typicky nižší hodnoty TSR.
Směsi s nízkou VMA vyvíjejí únavové trhliny předčasně, protože zestárlé, křehké pojivo nemůže odolávat opakovanému tahovému přetvoření. Životnost při únavě (počet opakování zatížení do vzniku trhlin) je přímo úměrná tloušťce filmu pojiva a efektivnímu obsahu pojiva. Mechanisticko-empirická příručka pro navrhování vozovek (MEPDG) používá efektivní obsah pojiva jako jeden ze vstupních parametrů pro model predikce únavových trhlin. Snížení efektivního obsahu pojiva o 0,5 % (objemově) může snížit životnost při únavě o 30 % až 50 %.
Nízkoteplotní (tepelná) tvorba trhlin je také zhoršována nízkou VMA. Zestárlé pojivo má vyšší tuhost při nízkých teplotách a nemůže tak účinně relaxovat tepelná napětí. Vozovka vytváří příčné trhliny v pravidelných intervalech — vzdálenost odpovídá poklesu teploty pod kritickou teplotu praskání pojiva. V chladných klimatických podmínkách je tepelná tvorba trhlin hlavní příčinou poruch vozovek a dostatečná VMA (zajišťující dostatečný obsah pojiva a tloušťku filmu) je primární obranou návrhu směsi proti tomuto poškození.
Zatímco nízká VMA je primárním problémem ve většině situací návrhu směsí, i nadměrně vysoká VMA vytváří nežádoucí vlastnosti směsi.
Vysoká VMA vyžaduje vyšší obsah asfaltového pojiva k vyplnění většího mezerovitého prostoru a dosažení návrhového obsahu vzduchových mezer. U typické hutné asfaltové směsi každé 1,0 % zvýšení VMA vyžaduje přibližně 0,6 % až 0,8 % dalšího asfaltového pojiva (hmotnostně z celkové směsi). Vzhledem k tomu, že asfaltové pojivo je nejdražší složkou asfaltové směsi (typicky 400 až 700 USD za metrickou tunu oproti 10 až 20 USD za metrickou tunu kameniva), je dopad na náklady značný. U směsi s NMAS 19,0 mm s minimální VMA 13,0 % a typickým obsahem pojiva 5,0 % by zvýšení VMA na 16,0 % vyžadovalo přibližně 6,5 % až 7,0 % pojiva — což je 30% až 40% nárůst nákladů na pojivo.
Směsi s vysokou VMA vykazují během výstavby chování, které komplikuje pokládku a hutnění:
Měkká směs: Směs může být nestabilní pod hutnícími válci — pohybuje se a posouvá, místo aby se zhutňovala. Pojivo působí jako mazivo v příliš otevřené struktuře kameniva a průjezdy válců způsobují laterální přemísťování namísto vertikálního zhutňování. Toto chování je nejvýraznější ve středním teplotním rozmezí (90 °C až 120 °C), kde je viskozita pojiva na kritické úrovni.
Stékání pojiva: Ve směsích s velmi vysokou VMA může pojivo stékat z kameniva během skladování v zásobníku, během dopravy a během pokládky. Stékání pojiva způsobuje nehomogenní směs — dno zásilky může být bohaté na pojivo, zatímco vrchol může být ochuzený. Tato variabilita vede k selhání přejímacích zkoušek a lokálnímu poškození vozovky.
Vysoká VMA může snížit strukturální přínos směsi:
Snížená stabilita: Otevřená struktura kameniva má menší kontakt mezi částicemi a nižší vnitřní tření. Při dopravním zatížení se částice kameniva mohou přeskupit, což vede k trvalé deformaci. To je odlišné od vyjíždění způsobeného nízkou VMA — vyjíždění při vysoké VMA je charakterizováno konsolidací spíše než smykovým tokem.
Vyšší propustnost: Směsi s vysokou VMA a odpovídajícím vysokým obsahem vzduchových mezer (>7 %) jsou propustnější pro vzduch a vodu. Infiltrace vody urychluje poškození vlhkostí (odlupování) a zhoršování stavu mrazem a rozmrazováním. Infiltrace vzduchu urychluje oxidaci pojiva. Vztah mezi propustností a vzduchovými mezerami je mocninnou funkcí — propustnost se exponenciálně zvyšuje, když vzduchové mezery přesáhnou přibližně 6,5 % až 7,0 %.
Vysokou VMA lze korigovat úpravou zrnitosti kameniva směrem k přímce maximální hutnosti (přímka na grafu zrnitosti s mocninou 0,45 spojující počátek s maximální velikostí kameniva). Přidáním meziobjemových frakcí kameniva se vyplní meziprostory a VMA se sníží na cílový rozsah.

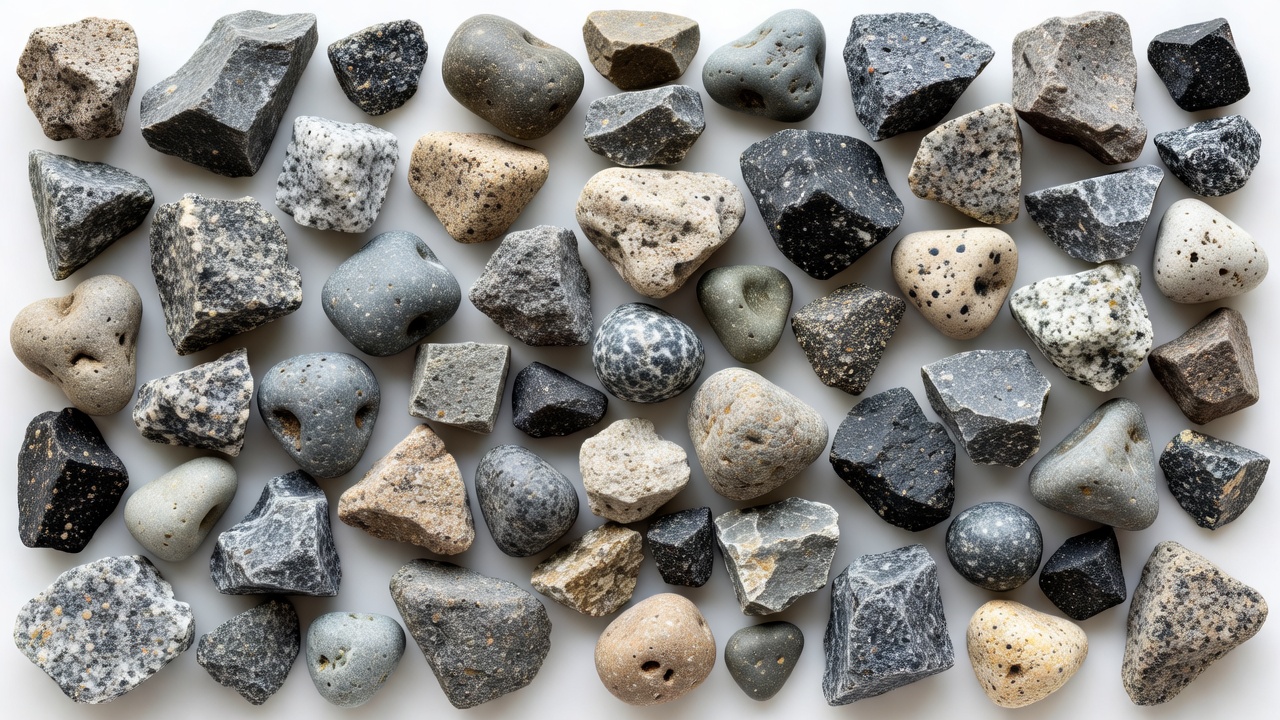

Charakteristiky kameniva — tvar částic, ostrohrannost, povrchová textura a zrnitost — jsou základními determinanty VMA. Struktura kameniva stanovuje minimální dosažitelnou VMA pro dané zhutňovací úsilí a projektant musí vybrat kamenivo a zrnitost, které produkují VMA splňující nebo překračující minimální požadavek.
Ostrohranné, drcené částice kameniva s hrubou povrchovou texturou produkují vyšší VMA, protože částice se vzájemně zaklínují s větším meziprostorem. Ostrohranné plochy brání částicím v klouzání do nejtěsnějšího uspořádání. Zaoblené, nedrcené částice kameniva (jako přírodní štěrky) produkují nižší VMA, protože hladké povrchy umožňují těsnější uspořádání s menším meziprostorem.
Superpave specifikuje konsensuální vlastnosti kameniva, které přímo ovlivňují VMA:
Ostrohrannost hrubého kameniva (CAA) — AASHTO T335: Specifikuje minimální procento částic hrubého kameniva (zadržených na sítu 4,75 mm) s jednou nebo více mechanicky drcenými plochami. Požadavek závisí na úrovni dopravního zatížení:
| Úroveň dopravního zatížení (miliony ESAL) | Minimální procento drcených ploch (jedna plocha) | Minimální procento drcených ploch (dvě plochy) |
|---|---|---|
| < 0,3 | 55 % | — |
| 0,3 až < 3 | 65 % | — |
| 3 až < 10 | 75 % | 60 % |
| 10 až < 30 | 85 % | 70 % |
| > 30 | 95 % | 80 % |
| Letiště (FAA P-401) | 90 % | 75 % |
Vyšší požadavky na CAA zvyšují VMA o 1 % až 3 % ve srovnání se zaobleným kamenivem, což poskytuje více prostoru pro pojivo a zlepšuje odolnost proti vyjíždění prostřednictvím lepšího zaklínění kameniva.
Ostrohrannost jemného kameniva (FAA) — AASHTO T304 (metoda A): Měří neupravený obsah mezer v jemné frakci kameniva (propadající sítem 2,36 mm). Vyšší obsah mezer indikuje ostrohrannější, méně zaoblené částice:
| Úroveň dopravního zatížení (miliony ESAL) | Minimální FAA (neupravený obsah mezer) |
|---|---|
| < 0,3 | 40 % |
| 0,3 až < 3 | 40 % |
| 3 až < 10 | 43 % |
| 10 až < 30 | 45 % |
| > 30 | 45 % |
Vyšší hodnoty FAA zvyšují VMA tím, že poskytují ostrohrannější kostru jemného kameniva, která odolává zhutňování.
Ploché a protáhlé částice — ASTM D4791: Specifikuje maximální procento částic hrubého kameniva s poměrem délky k tloušťce přesahujícím stanovenou hodnotu (typicky 3:1 nebo 5:1). Požadavek Superpave je maximálně 10 % při poměru 5:1.
Ploché a protáhlé částice snižují zpracovatelnost a mohou způsobit problémy s orientací během zhutňování, které ovlivňují rovnoměrnost VMA. Požadavek zajišťuje, že se částice kameniva zhutňují konzistentním, předvídatelným způsobem.
Zrnitost kameniva je nejpřímějším nástrojem pro řízení VMA. Přímka maximální hutnosti na grafu zrnitosti s mocninou 0,45 představuje zrnitost, která produkuje minimální VMA — jak se zrnitost přibližuje této přímce, částice kameniva se zhutňují na maximální hustotu s nejmenším meziprostorem. Odklon od přímky maximální hutnosti (směrem k hrubší nebo jemnější zrnitosti) zvyšuje VMA.
Systém Superpave specifikuje kontrolní body a omezenou zónu na grafu s mocninou 0,45. Omezená zóna je pás podél přímky maximální hutnosti, kterým by zrnitost neměla procházet — průchod omezenou zónou má tendenci produkovat směs s nedostatečnou VMA. Koncept omezené zóny byl zaveden na základě výzkumu, který ukázal, že zrnitosti procházející touto zónou produkují směsi se špatnou odolností proti vyjíždění a nízkou VMA.
Omezená zóna je však kontroverzní. Výzkum NCAT a několik státních Dopravních správ zjistily, že omezená zóna není univerzálně použitelná — některé směsi, které zónou procházejí, fungují přijatelně, zatímco některé, které se zóně vyhýbají, stále vykazují nízkou VMA. Omezená zóna byla odstraněna jako požadavek v některých specifikacích agentur (včetně FAA), ale zůstává v AASHTO M323 jako doporučení.
Praktický přístup k dosažení odpovídající VMA prostřednictvím kontroly zrnitosti je:
Asfaltová směs typu SMA (Stone Matrix Asphalt) je extrémním příkladem záměrně použité výpadkové zrnitosti k dosažení vysoké VMA (typicky 17 % až 19 %) pro pojmutí vysokého obsahu pojiva (6,0 % až 7,0 %) s vlákny nebo polymerními modifikátory k zabránění stékání.
Frakce pod 0,075 mm (minerální filer) má neúměrný vliv na VMA. Filer exponenciálně zvyšuje celkový povrch kameniva — 1% nárůst materiálu pod 0,075 mm může zvýšit povrch o 10 % až 15 %. Tento zvýšený povrch vyžaduje další pojivo k udržení stejné tloušťky filmu, což následně vyžaduje vyšší VMA k pojmutí dalšího pojiva.
Filer však také vyplňuje meziprostory mezi většími částicemi kameniva, čímž VMA snižuje. Kombinovaný účinek závisí na typu fileru, jemnosti a zhutňovacích charakteristikách. Obecně platí, že zvyšování obsahu fileru nad přibližně 4 % až 6 % VMA snižuje, zatímco snižování fileru pod tuto úroveň VMA zvyšuje.
Poměr prachových částic k pojivu (procento propadu sítem 0,075 mm děleno efektivním obsahem pojiva, vyjádřeno jako desetinné číslo) je specifikován v Superpave (AASHTO M323) pro kontrolu tohoto účinku. Doporučený rozsah je 0,6 až 1,2 pro většinu směsí. Poměr pod 0,6 indikuje nedostatečný filer pro obsah pojiva, zatímco poměr nad 1,2 indikuje nadbytek fileru, který může snížit VMA a vytvořit suchou, křehkou směs.
Letištní asfaltové směsi jsou navrhovány s přísnějšími objemovými požadavky než směsi pro pozemní komunikace, a to z důvodu vyšších tlaků v pneumatikách, většího zatížení a kritických bezpečnostních požadavků letového provozu.
FAA specifikuje požadavky na letištní asfaltové směsi v AC 150/5370-10 (Standardní specifikace pro výstavbu letišť), položka P-401 (Asfaltové vozovky) a položka P-403 (Směsi z obalovny). Požadavky na VMA jsou pro tyto specifikace klíčové.
Pro směsi navržené Marshallovou metodou s použitím 75 úderů Marshallova zhutňování (tradiční požadavek FAA) jsou minimální hodnoty VMA při 4% vzduchových mezerách:
| Nominální maximální velikost kameniva | Minimální VMA (FAA P-401, Marshall 75 úderů) |
|---|---|
| 4,75 mm (č. 4) | 16,0 % |
| 9,5 mm (3/8 palce) | 15,0 % |
| 12,5 mm (1/2 palce) | 14,0 % |
| 19,0 mm (3/4 palce) | 13,0 % |
| 25,0 mm (1 palec) | 12,0 % |
Pro směsi navržené pomocí Superpave gyrátorového zhutňovače (SGC) FAA akceptuje minimální požadavky AASHTO M323, pokud byl SGC validován tak, aby produkoval objemové vlastnosti odpovídající Marshallovu zhutňování 75 údery při návrhové úrovni gyrací. Program technologií letištních asfaltových vozovek (AAPTP) Zpráva 05-06 validovala ekvivalentní úrovně gyrací pro letištní asfaltové směsi — počet gyrací, při kterém SGC produkuje stejnou hustotu a VMA jako Marshallovo kladivo s 75 údery.
FAA také vyžaduje, aby VMA během výroby byla na minimální specifikované hodnotě nebo nad ní. Přejímací kritéria stanovují, že VMA musí být sledována jako klouzavý průměr čtyř vzorků a žádný jednotlivý vzorek nesmí klesnout více než 1,0 % pod minimum bez prošetření a nápravných opatření.
Mezinárodní organizace pro civilní letectví (ICAO) přímo nestanovuje požadavky na VMA, ale odkazuje na národní normy (FAA, AASHTO, národní specifikace) prostřednictvím Aerodromové příručky, část 3 — Vozovky (Doc 9157). Přechod na metodu ACR-PCR (Klasifikace letadel — Klasifikace vozovek) v roce 2020, která používá vrstevnatou elastickou analýzu pro vykazování pevnosti vozovek, má důsledky pro návrh směsí, protože předpokládaná tuhost směsi použitá ve strukturální analýze závisí na obsahu pojiva a vzduchových mezerách, které jsou obě řízeny VMA.
Letištní asfaltové směsi pracují v podmínkách, které činí kontrolu VMA kritičtější než u směsí pro pozemní komunikace:
Tlaky v pneumatikách moderních letadel mohou přesáhnout 1,5 MPa (220 psi) ve srovnání s 0,7 až 0,9 MPa u nákladních pneumatik. Tyto vysoké tlaky v pneumatikách koncentrují napětí v horních 50 až 75 mm vozovky, což činí vlastnosti směsi v obrusné vrstvě — včetně VMA a efektivního obsahu pojiva — kritickými pro výkonnost.
Kanálový provoz na ranvejích a pojezdových drahách koncentruje zatížení do úzkých kolejových drah, čímž zvyšuje počet aplikací zatížení na jednotku plochy. Jedno přistání letadla aplikuje 1,5 až 3násobek zatížení nákladního vozidla a zatížení je přesně kanálováno podél osy ranveje.
Odolnost proti polití palivem vyžaduje, aby letištní směsi v obrusné vrstvě měly odpovídající obsah pojiva (řízený VMA) k odolání rozpouštěcímu účinku leteckého petroleje. Směsi s nízkou VMA a tenkými filmy pojiva jsou náchylnější k poškození palivem, což vede k povrchové degradaci na stojánkách letadel a v plochách pro tankování.
Bezpečnostně kritické tření vyžaduje, aby směs nevykazovala vyplavování pojiva (což je přímo spojeno s nedostatečnou VMA). FAA nařizuje zkoušky tření nových asfaltových povrchů (dle AC 150/5320-6G) a vyplavování pojiva je příčinou nevyhovujících zkoušek tření, které vyžadují nápravná opatření.
Stanovení VMA během výroby je nedílnou součástí programů kontroly kvality a zajišťování kvality asfaltových směsí.
VMA asfaltové směsi vyrobené v obalovně se stanovuje zkoušením hutněných vzorků připravených ze vzorků odebraných v obalovně nebo z finišeru. Postup zkoušení je:
Během výroby se očekává, že VMA bude kolísat kolem cílové hodnoty receptury směsi (JMF). Typická přejímací kritéria jsou:
Změny zrnitosti jsou nejčastější příčinou variability VMA během výroby. Změny zdroje kameniva, provozu drtiče nebo správy skládek mohou změnit zrnitost. Kritická síta pro kontrolu VMA jsou:
Absorpce asfaltu se zvyšuje při prodloužené době skladování v obalovně nebo při zvýšené výrobní teplotě. Výzkum Chadbourna et al. (Minnesota DOT, 2000) dokumentoval, že u tří z deseti projektů došlo k poklesu VMA o 1,9 % nebo více mezi návrhem směsi a výrobou v terénu, což bylo přičítáno vysokým teplotám v obalovně (nad 170 °C) a dlouhé době skladování (nad 12 hodin). Zvýšená absorpce snížila efektivní obsah pojiva, což následně snížilo VMA. Výzkum dospěl k závěru, že kontrola teplot pod 165 °C a omezení doby skladování v zásobníku na 8 hodin nebo méně minimalizovalo ztrátu VMA během výroby.
Degradace kameniva — rozpad částic kameniva během manipulace, sušení a míchání — vytváří další jemné podíly. Studie deseti projektů v Minnesotě zjistila, že nárůst materiálu pod 0,075 mm o 0,3 % až 0,8 % během výroby byl spojen s poklesem VMA o 0,5 % až 1,5 %. Degradace kameniva je nejvýznamnější u měkčích typů kameniva (vápence, pískovce) a když bubnová míchačka pracuje při zvýšených teplotách.
Pokud VMA směsi vyrobené v obalovně klesne pod minimální požadavek, provádějí se následující nápravná opatření v pořadí rostoucích nákladů a složitosti:
Vztah mezi VMA a dlouhodobým chováním vozovky byl stanoven četnými terénními studiemi, laboratorními výzkumy a modelováním výkonnosti.
Program dlouhodobého chování vozovek (LTPP), založený FHWA v roce 1987 v rámci Strategic Highway Research Program, shromáždil data z více než 2 000 zkušebních úseků vozovek v Severní Americe. Analýza databáze LTPP konzistentně ukázala, že úseky s VMA pod minimálním požadavkem mají:
Zkušební dráha NCAT v Auburnu, Alabama — 2,7 km dlouhé uzavřené zařízení pro urychlené zkoušení vozovek — provedla několik výzkumných cyklů hodnotících vztah mezi objemovými vlastnostmi a výkonností. Klíčová zjištění specifická pro VMA zahrnují:
Moderní metody navrhování vozovek zahrnují VMA jako vstupní parametr pro predikci výkonnosti:
AASHTO Mechanisticko-empirická příručka pro navrhování vozovek (MEPDG) používá efektivní obsah pojiva (odvozený z VMA a vzduchových mezer) v následujících modelech výkonnosti:
Letištní software FAARFIELD FAA pro navrhování vozovek používá modul směsi jako vstupní parametr. Letištní asfaltové směsi navržené na minimální požadavky VMA mají vyšší efektivní obsah pojiva, což má za následek nižší modul při vysokých teplotách a vyšší modul při nízkých teplotách. Modul se přímo používá ve vrstevnaté elastické analýze k výpočtu kritických napětí a přetvoření při zatížení letadlem.
VMA, vzduchové mezery (V_a) a mezerovitost vyplněná asfaltem (VFA) tvoří kompletní soubor objemových vlastností popisujících hutněnou směs:
VFA = 100 × (VMA — V_a) / VMA
Pro směs s 14,0 % VMA a 4,0 % vzduchových mezer: VFA = 100 × (14,0 — 4,0) / 14,0 = 71,4 %
VFA udává, jaké procento dostupného mezerovitého prostoru (VMA) je vyplněno efektivním pojivem. Specifikace Superpave (AASHTO M323) vyžadují, aby VFA byla ve stanovených rozmezích v závislosti na úrovni dopravního zatížení:
| Úroveň dopravního zatížení (miliony ESAL) | Rozsah VFA při Ndesign (4% vzduchové mezery) |
|---|---|
| < 0,3 | 70 % — 80 % |
| 0,3 až < 3 | 65 % — 78 % |
| 3 až < 10 | 65 % — 75 % |
| 10 až < 30 | 65 % — 75 % |
| > 30 | 65 % — 75 % |
VFA funguje jako kontrola VMA — pokud je VMA na minimu a obsah pojiva produkuje 4% vzduchových mezer, VFA bude ve specifikovaném rozmezí. Pokud je VMA příliš vysoká, VFA může být příliš nízká (pod 65 %), což indikuje, že vzduchové mezery jsou příliš vysoké vzhledem k obsahu pojiva, i když je celkový obsah vzduchových mezer přijatelný.
Interakce mezi vlastnostmi kameniva a VMA je shrnuta následujícími návrhovými principy:
Ostrohranné kamenivo zvyšuje VMA — směs navržená se 100% drceným vápencem má typicky o 1,5 % až 3,0 % vyšší VMA než stejná zrnitost s neupraveným štěrkem. Tato vyšší VMA umožňuje vyšší obsah pojiva a lepší trvanlivost.
Zrnitost maximální hutnosti minimalizuje VMA — křivka s mocninou 0,45 na grafu zrnitosti představuje teoretickou maximální hutnost. Odklon od této křivky v obou směrech (hrubší nebo jemnější) zvyšuje VMA.
Výpadková zrnitost maximalizuje VMA — záměrné vynechání meziproduktových frakcí kameniva produkuje nejvyšší hodnoty VMA. Tento princip se používá u asfaltových směsí SMA (Stone Matrix Asphalt) a porézních asfaltů.
Obsah jemných podílů řídí praktický rozsah VMA — frakce pod 0,075 mm má nejvyšší povrch na jednotku hmotnosti. 1% nárůst materiálu pod 0,075 mm zvyšuje povrch o 15 % až 30 % a typicky snižuje VMA o 0,3 % až 0,8 %.
Během prohlídek stavu vozovek dle ASTM D5340 (PCI letišť) nebo ASTM D6433 (PCI silnic) jsou následující poruchy indikativní pro možné nedostatky související s VMA:
Při pozorování těchto poruch by měly být přezkoumány záznamy o návrhu směsi a výrobě z hlediska dodržení VMA. Terénní šetření může zahrnovat jádrové vývrty pro laboratorní měření vzduchových mezer in-situ, efektivního obsahu pojiva a VMA k potvrzení diagnózy.
