Hydroizolační membrány pro mostovky

Hydroizolační membrána — definice a účel

Hydroizolační membrána pro mostovky je souvislá nepropustná bariéra instalovaná mezi konstrukční mostovkou — obvykle ze železobetonu, i když ocelové ortotropní mostovky také vyžadují ochranu — a asfaltovou nebo betonovou obrusnou vrstvou, která nese dopravní zatížení. Základním účelem membrány je zabránit pronikání vody, rozmrazovacích solí (chloridů), atmosférických polutantů a dalších korozivních činidel do konstrukce mostovky. Bez účinné hydroizolace se tato činidla dostanou k ocelové výztuži v betonových mostovkách a iniciují elektrochemickou korozi produkující expanzivní oxidy železa. Tyto korozní produkty zaujímají 2 až 6násobek objemu původní ocelové výztuže, čímž vytvářejí tahová napětí, která způsobují praskání a odštěpování betonového krytí a postupně ničí strukturální integritu mostovky.

Mostovky jsou nejzranitelnějším konstrukčním prvkem mostu, protože jsou přímo vystaveny dopravnímu zatížení, rozmrazovacím chemikáliím, srážkám, cyklům zmrazování a tání a UV záření. Obrusná vrstva (asfaltový nebo betonový překryv) sama o sobě neposkytuje dostatečnou hydroizolaci — asfaltové vozovkové materiály jsou dostatečně propustné, aby umožňovaly migraci vody, jak je výslovně uvedeno v normě Transport Infrastructure Ireland DN-STR-03009. Hydroizolační membrána slouží jako primární obranná linie, která zachycuje vodu a chloridy dříve, než se dostanou ke konstrukční mostovce.

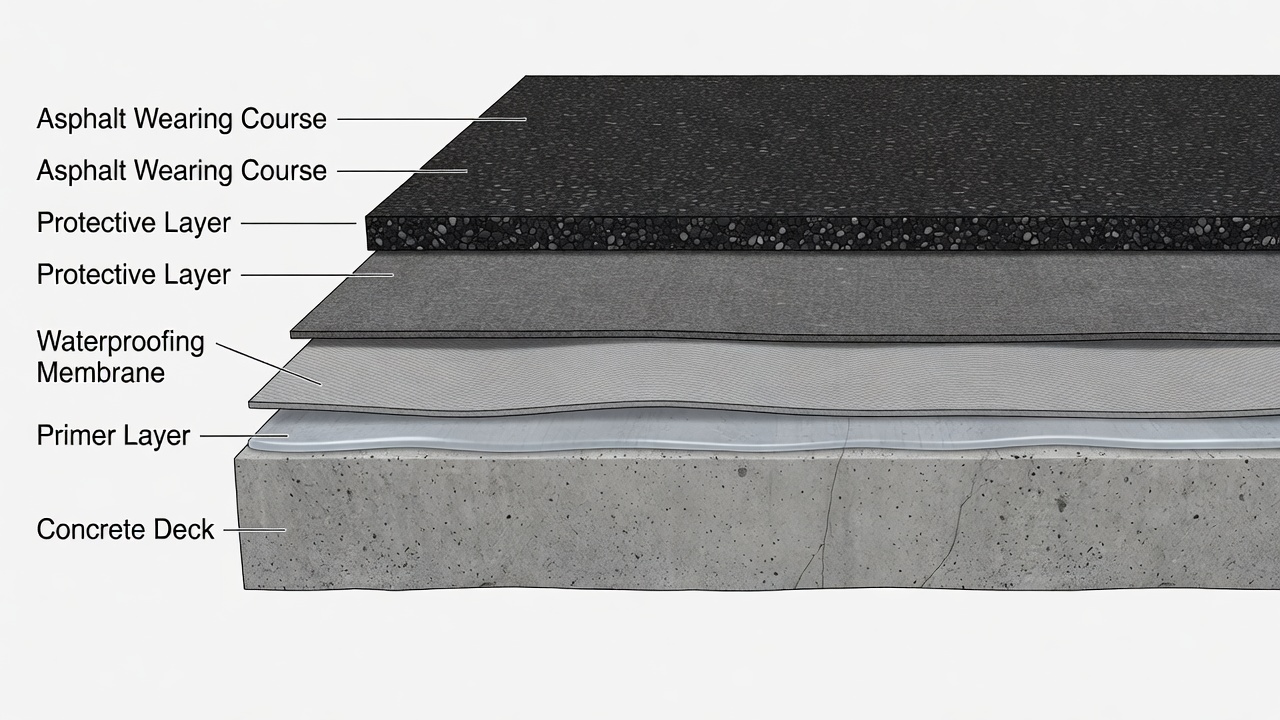

Typická skladba mostovky se skládá zdola nahoru z: konstrukční betonové (nebo ocelové) mostovky; základního nátěru (typicky epoxidového nebo bitumenového) pro podporu přilnavosti a utěsnění podkladu; vlastní hydroizolační membrány (tekuté nebo fóliové); ochranné vrstvy (u některých systémů) k ochraně membrány během výstavby; spojovacího postřiku nebo promotoru adheze pro přilnutí překrytí; a asfaltové obrusné vrstvy (typicky 50–100 mm asfaltového koberce). Membrána musí být kompatibilní s každou sousední vrstvou a odolávat vysokým teplotám pokládky horké asfaltové směsi, které se pohybují od 160 °C do 180 °C (320 °F až 356 °F) v závislosti na druhu pojiva a typu směsi.

Návrhová životnost hydroizolačního systému je kritickým specifikačním parametrem. TII DN-STR-03012 (Navrhování na trvanlivost) vyžaduje, aby byla návrhová životnost hydroizolačního systému stanovena a dosažena prostřednictvím správného výběru materiálů, kontroly kvality aplikace a ochrany během výstavby. Dobře navržený a správně instalovaný hydroizolační systém by měl dosáhnout životnosti 15 až 25 let před nutností výměny v závislosti na expozici prostředí, dopravním zatížení a kvalitě údržby. Prodloužení životnosti díky účinné hydroizolaci je jednou z nejnákladově efektivnějších investic do konzervace mostní infrastruktury, přičemž analýzy nákladů životního cyklu konzistentně prokazují, že investice do hydroizolace se mnohonásobně vrátí díky odložení velkých rekonstrukcí a přestaveb.

Tekuté hydroizolační membrány

Tekuté hydroizolační membrány jsou materiály aplikované v kapalné formě, které vytvrzují chemickou reakcí nebo odpařováním rozpouštědla za vzniku souvislé, bezespáré, monolitické elastomerové bariéry na povrchu mostovky. Aplikují se stříkáním, válečkováním nebo stěrkou v jedné nebo více vrstvách k dosažení předepsané tloušťky suchého filmu. Tři hlavní chemické typy tekutých membrán používaných pro hydroizolaci mostovek jsou polyuretanové (PU), methylmetakrylátové (MMA) a epoxidové systémy.

Polyuretanové (PU) membrány

Polyuretanové tekuté membrány jsou nejčastěji specifikovanou kategorií pro hydroizolaci mostovek, kombinující vysokou pružnost, vynikající přilnavost, rychlé vytvrzování a prokázanou dlouhodobou životnost. Produktová řada Sikalastic od společnosti Sika je příkladem této kategorie, přičemž systémy jako Sikalastic Bridge 5000 mají více než 20letou historii použití na mostovkách po celém světě. Systém Sikalastic Bridge 5000 se skládá z více vrstev: základního nátěru s rozptýleným pískem pro přilnavost, rychle vytvrzující hydroizolační membrány, promotoru adheze s rozptýleným pískem a spojovacího postřiku pro přilnutí asfaltového překrytí. Systém poskytuje vynikající přilnavost a smykovou odolnost s asfaltovou vozovkou, přičemž specifické formulace jsou navrženy pro vodorovné i svislé povrchy.

Sikalastic M 851 je horkým postřikem nanášená polyuretanová membrána, která může pokrýt přes 1 000 m² za jednu směnu v závislosti na zařízení a zkušenostech aplikátora, což výrazně snižuje mzdové náklady během instalace. Systém Sikalastic Traffic 2304 využívá horkým postřikem nanášenou membránu M 811 s rychlým vytvrzováním — typicky s dobou gelovatění 10 až 20 sekund — umožňující minimální prostoje a rychlou instalaci. Tento systém vyhovuje požadavkům německých norem TL/TP-ING Část 6 (dříve ZTV-BEL B 3) pro hydroizolaci mostovek.

Polyuretanové membrány nabízejí výjimečnou schopnost překlenutí trhlin — typicky až 2–3 mm pro dynamické trhliny a 5+ mm pro statické trhliny — čímž vyrovnávají konstrukční pohyby, tepelnou roztažnost a šíření trhlin, ke kterým nevyhnutelně dochází v betonových mostovkách. Vysoce výkonné tekuté systémy vytvářejí vynikající chemickou vazbu mezi podkladem, membránou, spojovacím postřikem a asfaltovým povrchem. Tato chemická vazba, na rozdíl od mechanické vazby fóliových systémů, podporuje dlouhodobý výkon i v extrémních povětrnostních podmínkách. Jakmile je vícevrstvý PU systém aplikován, lze na místě okamžitě provádět průběžné zajišťování kvality tahovými zkouškami k ověření souvislého pokrytí a odolnosti přídržnosti.

Methylmetakrylátové (MMA) membrány

Methylmetakrylátové (MMA) hydroizolační membrány jsou vysoce výkonné, rychle vytvrzující systémy, které polymerují chemickou reakcí mezi MMA pryskyřicí a katalyzátorem (iniciátorem). Systém Britdex MDP od USL Structural Protection je příkladem kompletního MMA systému sestávajícího až ze tří samostatných ekologicky šetrných vrstev, z nichž každá nabízí jiné vlastnosti. Systém poskytuje 100% účinnou bezespárou hydroizolační membránu mostovky s extrémní trvanlivostí a pružností, vhodnou pro aplikaci na různé povrchy a konstrukce včetně mostů, tunelů hloubených z povrchu a ponořených tubusových tunelů. Rychlé vytvrzování každého prvku umožňuje pokrýt značné plochy v krátkém čase, což činí systém nákladově efektivním pro projekty vyžadující urychlené harmonogramy.

Systém Matacryl od FPT Infrastructure využívá technologii PUMA (polyuretanmethylmetakrylátové) a MMA pryskyřice. Kritickou výhodou této chemie je mezivrstvové chemické spojení prostřednictvím polymerace — otevřené polymerní řetězce v každé vrstvě se chemicky spojují, namísto spoléhání se na mechanickou vazbu, pásky nebo hmotnost překrytí pro přilnavost. Zkoušky dle ASTM D4541 (ocel) a ASTM D7234 (beton) běžně dosahují pevnosti přídržnosti 500 až přes 1 000 psi (3,4 až 6,9 MPa) na oceli, betonu, dlaždicích, FRP panelech a dalších zdravých podkladech. Tato pevnost přídržnosti je výrazně vyšší než u mnoha alternativních systémů. Technologie MMA/PUMA také umožňuje přetírání a opravy bez nutnosti úplného odstranění mostovky — opotřebované nebo poškozené vrstvy lze odstranit a nainstalovat novou vrstvu, která se chemicky spojí s původním systémem. To prodlužuje životnost původního hydroizolačního systému a snižuje náklady na úplnou sanaci mostovky.

MMA systémy jsou obzvláště často specifikovány pro projekty vyžadující rychlé uvedení do provozu. Polymerační reakce je dokončena během 1–4 hodin v závislosti na teplotě, což umožňuje otevřít most pro dopravu nebo překrýt asfaltem v rámci jediné uzavírky. Systémy také nabízejí vynikající vlastnosti překlenutí trhlin a výjimečnou odolnost vůči leteckému palivu, hydraulickým kapalinám a rozmrazovacím chemikáliím, díky čemuž jsou preferovány pro letištní mostní aplikace.

Epoxidové membrány

Epoxidové hydroizolační systémy pro mostovky zahrnují jak rozpouštědlové, tak bezrozpouštědlové formulace, které vytvrzují chemickým zesíťováním mezi epoxidovou pryskyřicí a tvrdidlem. Epoxidové membrány poskytují velmi vysokou pevnost přídržnosti k betonovým podkladům (často přesahující 2,0 N/mm² / 290 psi), vynikající chemickou odolnost a nízkou propustnost. Běžně se používají jako základní nátěr ve vícevrstvých hydroizolačních systémech — systémy mostovek společnosti Sika zahrnují epoxidové pryskyřice typu G, které poskytují zlepšenou odolnost vůči zamlžení (prodloužení aplikačního okna), přes 20% snížení CO₂ díky použití biopolymerů a výrazně zvýšený výkon díky patentované technologii.

Epoxidové hydroizolační systémy bývají tužší než polyuretanové nebo MMA alternativy, s omezeným prodloužením při přetržení (typicky 20–50% prodloužení oproti 200–600% u polyuretanu). Tato tuhost je činí vhodnějšími pro aplikace, kde jsou konstrukční pohyby minimální, nebo jako základní nátěr/těsnicí vrstvu v kombinaci s pružnější membránou. Epoxidová pryskyřice pro hydroizolaci zahloubených betonových povrchů specifikovaná v TII CC-SPW-02000 vyžaduje dva nátěry epoxidové pryskyřice pro betonové trubky o průměru větším než 2 metry. Specifikace EOTA EAD 030675-00-0107 “Sady pro tekuté hydroizolace mostovek” poskytuje evropský rámec pro zkoušení a schvalování tekutých hydroizolačních systémů mostovek, včetně PU, MMA a epoxidových formulací, zahrnující přilnavost, překlenutí trhlin, odolnost vůči horkému asfaltu a výkon při stárnutí.

Prefabrikované fóliové membrány

Prefabrikované fóliové membrány jsou továrně vyráběné role hydroizolačního materiálu dodávané na místo v předepsaných rozměrech (typicky šířka 1 m až 2 m a délka 10 m až 20 m) a aplikované na připravený povrch mostovky natavováním, samolepicí vrstvou nebo mechanickým kotvením. Hlavní typy fóliových membrán pro hydroizolaci mostovek jsou APP modifikovaný bitumen, SBS modifikovaný bitumen, PVC a samolepicí membrány aplikované za studena.

APP modifikované bitumenové fóliové membrány

APP (ataktickým polypropylenem) modifikované bitumenové membrány jsou natavované pásy splňující požadavky EN 14695:2010 (Vyztužené bitumenové pásy pro hydroizolaci betonových mostovek). EN 14695 stanovuje zkušební požadavky zahrnující pevnost v tahu, prodloužení při přetržení, odolnost proti protržení hřebíkem, pružnost při nízkých teplotách (−10 °C až −20 °C v závislosti na třídě), rozměrovou stabilitu, odolnost vůči horkému asfaltu (zkoušeno při 200 °C po dobu 30 minut bez poškození) a odolnost proti únavě od pohyblivého zatížení. Membrána je vyztužena nosným materiálem — typicky polyesterovou netkanou textilií (poskytující pevnost v tahu a odolnost proti protržení) nebo skleněnou rohoží (poskytující rozměrovou stabilitu) — vloženým mezi vrstvy modifikovaného bitumenu.

Jednovrstvý systém mostovky SikaShield od společnosti Sika sestává z epoxidového základního nátěru a jedné vrstvy APP modifikované bitumenové membrány splňující EN 14695 a německou ZTV-ING 6-1. Systém nabízí zlepšenou přilnavost mezi membránou a podkladem, snadnou aplikaci a nákladovou efektivitu. Dvouvrstvý systém mostovky SikaShield sestává z epoxidového základního nátěru, jedné vrstvy SBS modifikovaného bitumenu a jedné vrstvy APP modifikovaného bitumenu, splňující EN 14695 a rakouskou RVS 15.03.12. Epoxidový základní nátěr poskytuje dodatečnou vrstvu hydroizolace a ochrany betonu. Dvouvrstvý systém poskytuje redundanci — pokud je první vrstva poškozena, druhá vrstva zachovává hydroizolační integritu.

SBS modifikované bitumenové fóliové membrány

SBS (styren-butadien-styrenem) modifikované bitumenové membrány nabízejí vynikající pružnost při nízkých teplotách ve srovnání s APP membránami, zůstávají pružné při teplotách až −20 °C. SBS modifikace propůjčuje bitumenu elastické vlastnosti podobné pryži, zlepšující odolnost vůči tepelnému praskání a konstrukčním pohybům. SBS membrány se typicky aplikují natavováním nebo jako samolepicí pásy s oddělovací fólií. SBS polymer vytváří v bitumenu trojrozměrnou síť, která poskytuje pružnost a zotavení po deformaci — kritickou vlastnost pro mostovky vystavené dynamickému dopravnímu zatížení a teplotnímu cyklování. Dvouvrstvý systém mostovek společnosti Sika používá SBS modifikovaný bitumen jako základní vrstvu pro zvýšenou pružnost, s APP modifikovaným bitumenem jako horní vrstvou pro odolnost vůči vysokým teplotám při pokládce asfaltového překrytí.

PVC fóliové membrány

PVC (polyvinylchloridové) membrány pro hydroizolaci mostovek jsou prefabrikované fólie z PVC směsi, někdy modifikované dehtem nebo změkčovadly, s plnivem z řezaných vláken pro vyztužení. NCHRP Report 165 “Vodotěsné membrány pro ochranu betonových mostovek” dokumentuje použití prefabrikovaných fólií z dehtem modifikovaného PVC s plnivem z řezaných vláken o tloušťce 75 mils (1,9 mm). PVC membrány nabízejí vysokou mechanickou pevnost, vynikající chemickou odolnost a dobrou pružnost. Systém Protecto Wrap Bridge Deck 400 používá prefabrikovanou membránu poskytující účinnou hydroizolaci, vysokou mechanickou pevnost, odolnost proti protržení a vynikající chemickou odolnost a fyzikální vlastnosti. PVC fóliové membrány se typicky pokládají volně nebo částečně lepí a vyžadují zatížení překrytím, aby se zabránilo posunu během výstavby nebo vlivem vibrací od dopravy.

Samolepicí fóliové membrány aplikované za studena

Samolepicí fóliové membrány aplikované za studena odstraňují potřebu natavování, zvyšují bezpečnost na stavbě a snižují riziko požáru během instalace. Membrána Cold Flex SA od společnosti Polyguard je fólie o tloušťce 135 mils (3,4 mm) aplikovaná za studena, která vytváří vodotěsnou bariéru přímým přilnutím k připravenému povrchu mostovky. Její odolnost proti protržení v kombinaci s drenážní deskou Polyflow od Polyguardu překračuje normy ASTM o 200 % — poskytuje vynikající ochranu proti poškození zásypem a stavební dopravou. Membrána dosahuje pevnosti v tahu 50 lbs/in (8,75 kN/m) a 20% prodloužení, což jí umožňuje odolávat mechanickým namáháním typickým pro mostovky. Systémy aplikované za studena odstraňují potřebu horkých materiálů, zlepšují bezpečnost a efektivitu během instalace. Hlavní výhodou je odstranění požadavků na povolení pro horké práce, které mnohé jurisdikce (včetně New Yorku) vyžadují pro natavované střešní a hydroizolační systémy, kde musí generální dodavatelé zajistit povolení a najmout požární dozor — což výrazně zvyšuje náklady a prodlužuje harmonogramy projektů.

Aplikace a kontrola kvality

Úspěch každého hydroizolačního systému kriticky závisí na správných instalačních postupech. Požadavky na přípravu povrchu specifikované v TII DN-STR-03009 poskytují měřítko pro osvědčené postupy. Všechny nebedněné betonové povrchy přijímající hydroizolaci musí dosahovat povrchové úpravy třídy U4 v souladu se Specifikací pro silniční práce, Řada 1700 (Konstrukční beton). Pokud povrch nesplňuje třídu U4, musí být provedeny opravy k dosažení této klasifikace. Bedněné betonové povrchy musí být otryskány abrazivem, aby se dosáhlo lehce texturované úpravy odpovídající U4. Odstranění cementového mléka je nezbytné pro dosažení spolehlivé přilnavosti hydroizolační membrány k mostovce. Tryskání abrazivem je doporučenou metodou přípravy povrchu; tlakové mytí se nedoporučuje kvůli dodatečnému času potřebnému k odpaření absorbované vody z betonu. Ošetřovací kapaliny, přípravky a membrány mohou nepříznivě ovlivnit přilnavost a jejich použití je omezeno dle CC-SPW-02000.

Zkouška postupu na místě je povinným požadavkem dle TII DN-STR-03009 Příloha C před zahájením jakýchkoli hydroizolačních prací. Tato zkouška ověřuje, že navržený hydroizolační systém, aplikační zařízení, metoda přípravy povrchu a personál aplikátora mohou dosáhnout specifikovaných výkonnostních požadavků včetně minimální pevnosti v tahu přídržnosti hydroizolačního systému. Použití povoleného hydroizolačního systému (PWS) — s platným certifikátem NSAI Agrément nebo ekvivalentem — nenahrazuje potřebu ověřit kompatibilitu přilnavosti s konkrétním betonem mostovky a materiály povrchu.

Kontrola kvality během instalace u tekutých membrán vyžaduje dosažení rovnoměrné tloušťky na celém povrchu mostovky. Tloušťka suchého filmu (DFT) se měří pomocí měrek tloušťky mokrého filmu během aplikace (tloušťka mokrého filmu převedená na DFT pomocí procentuálního obsahu sušiny) a potvrzuje se měřidly tloušťky suchého filmu na vytvrzeném nátěru. Minimální specifikace DFT pro membrány mostovek se typicky pohybují od 1,5 mm do 3,0 mm v závislosti na systému. U stříkaných polyuretanových systémů aplikační zařízení čerpá materiál při řízené teplotě (typicky 60–80 °C u horkých stříkaných systémů) a tlaku k dosažení předepsané tloušťky v každém přejezdu. Operátor musí udržovat konzistentní stříkací obrazec, vzdálenost pistole a překryv, aby se zabránilo vzniku tenkých míst.

Kontrola po aplikaci před pokládkou překrytí by měla zahrnovat: vizuální kontrolu celého povrchu membrány na puchýře, póry, holá místa, trhliny, protržení a nadzvedávání okrajů; zkoušky přilnavosti v souladu s ASTM C1583 nebo ekvivalentem pomocí odtrhového zařízení; a zkoušení vlhkosti k potvrzení, že membrána je zcela vytvrzená a bez vlhkosti. Infračervená termografie před pokládkou překrytí může detekovat dutiny, delaminaci a vlhkost zachycenou pod membránou měřením rozdílů povrchové teploty během denních tepelných cyklů. Zařízení BOND-TEST dle ASTM C1583 je speciálně navrženo pro terénní odtrhové zkoušky hydroizolačních systémů a betonových oprav.

Ochrana hydroizolace během následných stavebních prací je specifikována v TII DN-STR-03009, část 8. Dodatečná ochranná vrstva (APL) z pískového asfaltu nebo bitumenového materiálu odpovídajícího CC-SPW-02000 je vyžadována na určených plochách k ochraně membrány během povrchových a obnovovacích prací. Ochranná vrstva musí být pokládána mechanickým finišerem, kde je to možné — ruční pokládka pískového asfaltu se důrazně nedoporučuje kvůli obtížnosti dosažení konzistentní tloušťky a zhutnění. U servisních ploch musí být hydroizolace na podlaze vždy chráněna.

Přídržnost k mostovce a obrusné vrstvě

Výkon přídržnosti hydroizolačního membránového systému působí na dvou rozhraních: přídržnost k betonovému podkladu mostovky (adheze k podkladu) a přídržnost k asfaltové nebo betonové obrusné vrstvě (mezivrstvová adheze). Obě rozhraní musí splňovat minimální požadavky na pevnost přídržnosti, aby systém fungoval podle návrhu.

Přídržnost k betonové mostovce je nejkritičtějším rozhraním, protože zabraňuje migraci vody podél roviny mezi membránou a podkladem. TII DN-STR-03009 specifikuje minimální pevnost v tahu přídržnosti 1,0 N/mm² (145 psi) pro hydroizolační systém k betonovému podkladu. Tato hodnota se měří odtrhovou zkouškou v souladu se Specifikací pro silniční práce. Porušení přídržnosti na rozhraní betonu obvykle nastává jedním ze tří mechanismů: adhezní porušení na rozhraní membrána-základní nátěr nebo základní nátěr-beton (indikující kontaminaci povrchu nebo nedostatečný základní nátěr); kohezní porušení uvnitř betonového podkladu (indikující slabý beton nebo cementové mléko); nebo kohezní porušení uvnitř vrstvy membrány (indikující nedostatečné vytvrzení nebo nesprávnou tloušťku).

U tekutých polyuretanových systémů je chemická vazba k betonu dosažena prostřednictvím základního nátěru, který proniká do pórů betonu a poskytuje reaktivní povrch pro membránu. Systémy Sikalastic od společnosti Sika používají epoxidové základní nátěry, které chemicky reagují jak s betonovým podkladem, tak s polyuretanovou membránovou vrstvou. Chemická vazba poskytovaná tekutými systémy je lepší než mechanická vazba fóliových systémů, které spoléhají na hmotnost překrytí a adhezní vlastnosti bitumenu k udržení kontaktu s mostovkou.

Přídržnost mezi hydroizolační membránou a asfaltovou obrusnou vrstvou je stejně kritická. Obrusná vrstva musí být k membráně dostatečně přilnutá, aby odolávala smykovým napětím od brzdících a zrychlujících vozidel, pohybům od tepelné roztažnosti a smršťování a silám od zhutňovacího zařízení asfaltu. Zkouška smykové odolnosti vyhodnocuje toto rozhraní — systém Sikalastic Bridge 5000 od společnosti Sika je testován na přilnavost a smykovou odolnost s asfaltovou vozovkou a vykazuje vynikající výkon. Spojovací postřik nebo promotor adheze aplikovaný na horní povrch vytvrzené membrány poskytuje chemickou vazbu k asfaltovému překrytí. U fóliových membrán s pískovaným nebo minerálním povrchem spojovací postřik přilne jak k povrchu fólie, tak k asfaltu.

Výhody silné přilnavosti přesahují počáteční výkon. NCHRP Synthesis 220 “Hydroizolační membrány pro betonové mostovky” dokumentuje, že terénní studie ukazují, že dobrá přilnavost mezi membránou a mostovkou zabraňuje migraci vody a tvorbě puchýřů. Když je membrána plně přilnutá, voda nemůže laterálně migrovat podél rozhraní membrány a mostovky a dosáhnout trhlin nebo spár. Špatně přilnuté systémy umožňují vodě cestovat značné vzdálenosti od místa vniku a objevit se na místech vzdálených od původní vady.

Způsoby selhání membrány

Hydroizolační membrány mostovek selhávají pěti hlavními mechanismy: puchýřkování, odlepování, protržení, degradace stárnutím a chemické napadení. Každý způsob selhání má odlišné příčiny, vizuální charakteristiky a důsledky.

Puchýřkování

Puchýřkování se projevuje jako vyvýšené kopulovité bubliny pod membránou o průměru od několika milimetrů po několik set milimetrů. Puchýře vznikají, když těkavé látky zachycené mezi membránou a podkladem mostovky expandují působením tepla — buď slunečního záření, nebo pokládky asfaltového překrytí při 160–180 °C. Hlavní příčiny jsou: vlhkost v betonovém podkladu, která se odpařuje během pokládky horkého asfaltu (nejčastější příčina); rozpouštědlo nebo voda zachycené v nedostatečně vytvrzeném základním nátěru nebo membráně; vzduch zachycený během stříkání tekutých membrán; chemické reakce mezi membránou a zbytky ošetřovacích přípravků na povrchu mostovky. TII DN-STR-03009, část 7.3, se specificky zabývá puchýři a póry, vyžaduje identifikaci a opravu těchto vad před pokládkou překrytí. Puchýře vytvářejí koncentrace napětí, které mohou protrhnout membránu a vytvořit přímé cesty pro vnikání vody. Velké puchýře také vytvářejí dutiny, které se mohou zhroutit pod dopravním zatížením, což vede k šíření odlepování.

Odlepování (ztráta adheze)

Odlepování je postupné oddělování membrány od podkladu mostovky. Obvykle začíná na okrajích membrány, kolem odvodňovacích vpustí a dilatačních spár, na pracovních spárách v betonové mostovce a na místech s kontaminací povrchu nebo nedostatečnou přípravou. Odlepování se šíří pod dopravním zatížením, teplotním cyklováním a hydrostatickým tlakem vody, která pronikla pod membránu na okrajových místech. Norma TII se zabývá odlepováním prostřednictvím povinného požadavku na zkoušení přídržnosti. Minimální pevnost v tahu přídržnosti 1,0 N/mm² zajišťuje, že membrána může odolávat tahovým a smykovým napětím vyvolaným dopravou, tepelným pohybům a hmotnosti překrytí.

Protržení

Poškození protržením nastává, když je membrána proražena ostrými předměty během výstavby nebo provozu. Během výstavby vznikají protržení v důsledku: stavební dopravy na odkryté membráně; upuštěných nástrojů, výztužných prutů nebo jiné stavební suti; částic kameniva v asfaltovém překrytí zhutňovaném vysokým tlakem; a následných stavebních činností, jako je instalace svodidel nebo inženýrských sítí. Společnost Polyguard specifikuje hodnoty odolnosti proti protržení pro své membrány: hydroizolační membrána 665 nabízí odolnost proti protržení 200 lbs (890 N) a Cold Flex SA s drenážní deskou Polyflow překračuje normy ASTM o 200 %. Během provozu může protržení vzniknout v důsledku: nečistot na mostovce z vozidlového provozu; sněhových řetězů v oblastech, kde jsou povoleny; a nadměrného zhutnění asfaltového překrytí.

Degradace stárnutím

Degradace stárnutím je postupné zhoršování fyzikálních vlastností membrány v průběhu času vlivem environmentální expozice. Hlavní mechanismy stárnutí jsou: UV expozice — ultrafialové záření degraduje polymerní řetězce v polyuretanových, bitumenových a PVC membránách, způsobuje křehnutí, povrchové praskání a ztrátu prodloužení. UV degradace je primárně problémem u membrán vystavených před pokládkou překrytí, protože asfaltové překrytí po položení UV záření blokuje. Tepelná oxidace — vysoké teploty urychlují oxidační reakce v bitumenových a polymerních membránách. Teplotní cyklování — cyklická rozpínání a smršťování namáhají membránu a způsobují únavové praskání ve stárnoucím materiálu. Hydrolyza vlhkostí — některé polyuretanové formulace jsou náchylné k hydrolyze (chemickému rozkladu vodou) v trvale vlhkých podmínkách. Membrána křehne, ztrácí pružnost a vznikají v ní mikrotrhliny, které se působením dopravního zatížení šíří do trhlin v plné tloušťce. Degradace stárnutím je urychlována tenčími membránami, vyššími provozními teplotami (tmavé povrchy na přímém slunci) a expozicí agresivním chemikáliím.

Chemické napadení

Chemické napadení hydroizolačních membrán je důsledkem expozice: rozmrazovacím solím (chlorid sodný, chlorid vápenatý, chlorid hořečnatý), které chemicky reagují s některými formulacemi membrán; uhlovodíkovým palivům a olejům rozlitým z vozidel na mostovce; hydraulickým kapalinám; a průmyslovým polutantům ukládaným vzdušnou depozicí. Systémy na bázi MMA a PUMA (jako Matacryl) vykazují vynikající chemickou odolnost, protože polymerovaná pryskyřičná matrice je chemicky inertní vůči většině chemikálií používaných na dálnicích a letištích. Bitumenové membrány jsou náchylnější k chemickému napadení uhlovodíkovými palivy, která mohou rozpouštět nebo bobtnat bitumenovou složku.

Důsledky selhání membrány

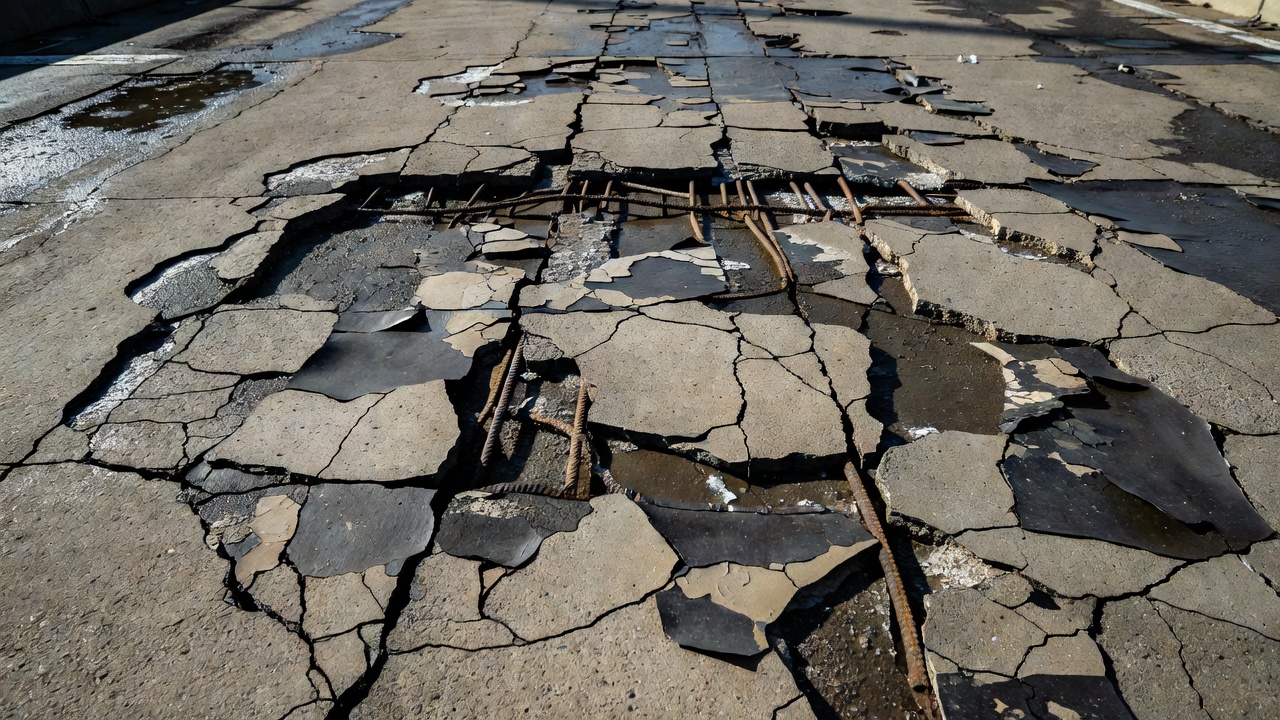

Důsledky selhání hydroizolační membrány jsou závažné a progresivní, následují dobře zdokumentovaný sled degradace. Když membrána nezabrání pronikání vody a chloridů, spouští se následující degradační kaskáda:

Pronikání chloridů a iniciace koroze oceli — Rozmrazovací soli (především chlorid sodný, CaCl₂ a MgCl₂) rozpuštěné ve vodě pronikají skrz poškozenou membránu a difundují betonovým krytím k ocelové výztuži. Chloridové ionty narušují pasivní oxidovou vrstvu, která normálně chrání ocel v alkalickém prostředí betonu (pH 12,5–13,5). Jakmile koncentrace chloridů na povrchu oceli překročí prahovou hladinu chloridů — typicky 0,2 % až 0,4 % hmotnosti cementu u nekarbonatovaného betonu nebo přibližně 0,6 až 1,2 kg/m³ betonu — začíná iniciace koroze.

Šíření koroze a praskání betonu — Korozní produkty (Fe(OH)₂, Fe(OH)₃, Fe₃O₄) zaujímají 2 až 6násobek objemu původní oceli. Expanzní tlak generovaný hromaděním korozních produktů vytváří v betonu tahová napětí, která překračují jeho pevnost v tahu (typicky 3–5 MPa nebo 435–725 psi). To iniciuje praskání betonu rovnoběžně s výztuží, viditelné na povrchu mostovky jako podélné trhliny ve stopách kol.

Delaminace a odštěpování — Trhliny se šíří horizontálně betonovým krytím a vytvářejí delaminaci — lomové roviny rovnoběžné s povrchem mostovky v úrovni horní výztuže. Delaminovaný beton zní dutě při poklepu kladívkem nebo smykovým řetězem. Jak delaminace postupuje, betonové krytí se odděluje a nakonec odštěpuje (odpadává), čímž se výztuž přímo vystavuje okolnímu prostředí. Studie NACE International IMPACT odhaduje roční přímé náklady na korozi u amerických dálničních mostů na 13,6 miliardy dolarů.

Ztráta únosnosti — Ztráta průřezu výztuže v důsledku koroze snižuje únosnost mostovky. Ztráta betonového krytí snižuje spřažený průřez a soudržnost mezi ocelí a betonem. V závažných případech může být nutné mostovku převážet (omezení zatížení) nebo vyměnit. Dokumentace společnosti Sika k mostovkám shrnuje, že nedostatečná hydroizolace vede k “urychlené korozi výztuže, snížené konstrukční integritě, zvýšeným nákladům na údržbu a potenciálně nebezpečným podmínkám pro uživatele mostu” a “zkrácení životnosti a zvýšenému riziku selhání”.

Ekonomické důsledky — Ekonomický dopad přesahuje přímé náklady na opravy. Uzavírky jízdních pruhů během oprav způsobují náklady na zpoždění uživatelů, ekonomické narušení podniků závislých na mostní trase a zvýšené provozní náklady vozidel v důsledku objížděk. Přínos účinné hydroizolace z hlediska nákladů životního cyklu je značný — náklady na instalaci membrány (typicky 1–3 % nákladů na stavbu mostu) poskytují 15–25 let dodatečné životnosti, zatímco náklady na výměnu mostovky činí 2–3násobek nákladů na rehabilitaci s výměnou membrány.

Kontrola integrity membrány

Kontrola integrity hydroizolační membrány probíhá ve dvou fázích: před pokládkou překrytí (bezprostřední kontrola odkryté membrány) a během provozu (nepřímá detekce selhání membrány prostřednictvím hodnocení stavu mostovky).

Kontrola před pokládkou překrytí

Před položením asfaltové obrusné vrstvy musí být odkrytá membrána zkontrolována na vady včetně puchýřů, protržení, trhlin, holých míst, nadzvedávání okrajů, nedostatečného přesahu u spojů fólií a pórů u tekutých systémů. Kontrolní metody zahrnují: Vizuální kontrolu celého povrchu membrány za dobrých světelných podmínek; Měření tloušťky mokrého filmu během aplikace tekuté membrány pomocí hřebenových měrek; Měření tloušťky suchého filmu na vytvrzené membráně pomocí magnetických tloušťkoměrů (pro kovové podklady) nebo ultrazvukových tloušťkoměrů (pro betonové podklady); Zkoušky přilnavosti pomocí odtrhového zařízení dle ASTM C1583 s zaznamenáním pevnosti přídržnosti a porovnáním s minimy specifikace; Zkoušení vlhkosti k potvrzení, že podklad byl v době aplikace dostatečně suchý a že membrána je zcela vytvrzená; a Infračervenou termografii k detekci dutin nebo odlepených oblastí snímáním teplotních anomálií na povrchu během denního tepelného cyklu.

Kontrola během provozu

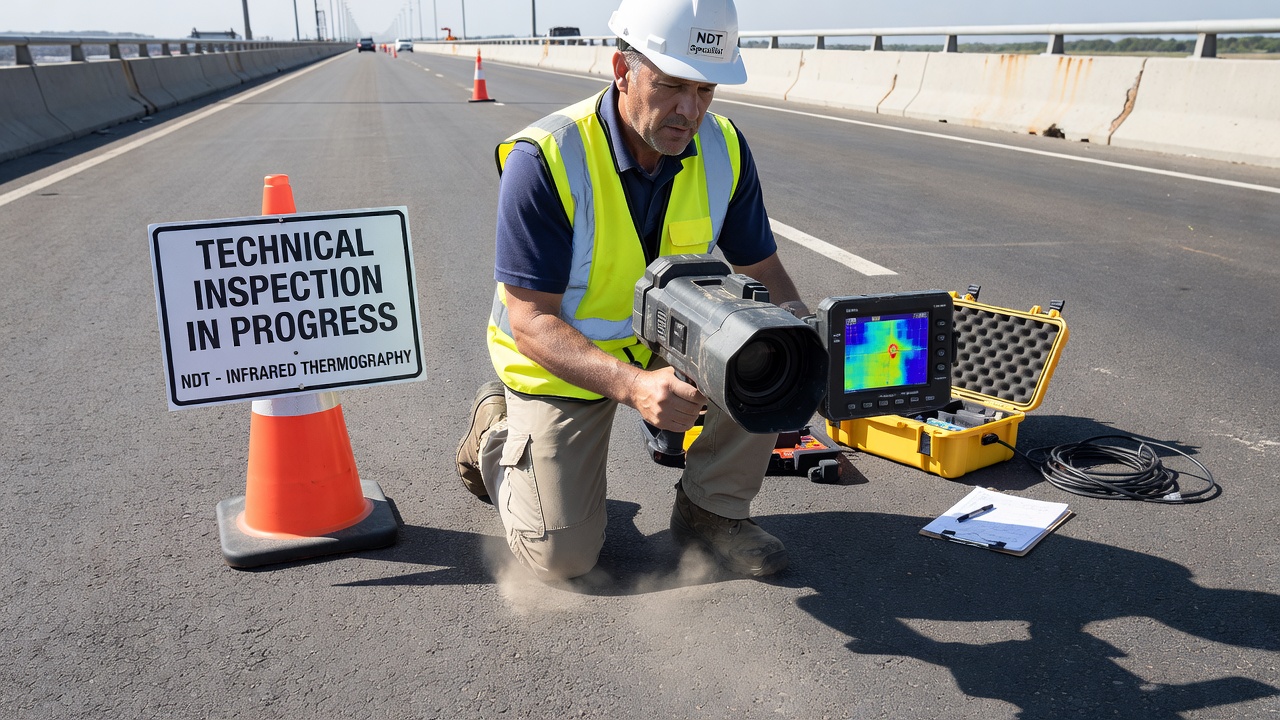

Po položení obrusné vrstvy není přímá kontrola membrány možná bez destruktivního odstranění. Provozní kontrola se spoléhá na nepřímou detekci selhání membrány prostřednictvím pozorování indikátorů stavu mostovky. Detekční metody zahrnují: Vizuální kontrolu povrchu mostovky na podélné trhliny nad výztuží ve stopách kol (indikující korozi v důsledku pronikání vody skrz poškozenou membránu), odštěpování, výtluky a povrchovou degradaci; Smykový řetěz a poklep kladívkem — řetěz tažený po mostovce nebo kladívko poklepávající na povrch vydávají dutý zvuk nad delaminovanými oblastmi (kde koroze pokročila v důsledku pronikání vody skrz poškozenou membránu); Infračervenou termografii — snímání povrchu mostovky z plošiny na vozidle nebo dronu během denních teplotních cyklů detekuje delaminační zóny podle jejich odlišné tepelné odezvy ve srovnání se zdravým betonem. IRT byla rozsáhle validována jako metoda pro detekci delaminací mostovek a je specifikována v ASTM D4788-03 (Standardní zkušební metoda pro detekci delaminací v mostovkách pomocí IR termografie); Ground Penetrating Radar (GPR) — signály GPR se odrážejí od rozhraní s různými dielektrickými vlastnostmi, včetně rozhraní membrána-mostovka, úrovně horní výztuže a zón hromadění vlhkosti. GPR může detekovat kontaminaci chloridy, hromadění vlhkosti na rozhraní membrána-mostovka a degradaci betonu; Impact echo — mechanický úder generuje napěťové vlny, které se šíří mostovkou a odrážejí se od vnitřních rozhraní, včetně odlepených oblastí membrány a delaminačních rovin; Odběr jádrových vzorků — extrakce jádrových vrtů skrz překrytí a membránu poskytuje přímý fyzický důkaz o stavu membrány, integritě přídržnosti a kontaminaci chloridy na úrovni výztuže. Odběr jádrových vzorků je definitivní, ale destruktivní a vyžaduje opravu míst odběru.

Kontrola membrány na spodním líci mostovky

Vizuální kontrola spodního líce mostovky poskytuje důležité nepřímé důkazy o selhání membrány. Indikátory zahrnují: rezavé skvrny (žlutooranžověhnědé zbarvení) od korodující výztuže; výkvěty (bílé krystalické usazeniny) z vody vyluhující hydroxid vápenatý z betonu; vzory prasklin přímo odpovídající poloze horní výztuže; a viditelnou korozi odkryté oceli. Spodní líc mostovky je nejpřístupnějším místem pro kontrolu na mostech s vyvýšenou konstrukcí a stav spodního líce je rutinně zaznamenáván během dvouletých prohlídek dle NBIS (National Bridge Inspection Standards).

Membrána v konzervaci mostovek

Systémy hydroizolačních membrán jsou ústředním prvkem strategií konzervace mostovek. AASHTO Bridge Preservation Guide definuje konzervaci jako “opatření nebo úpravy, které zachovávají, rehabilitují nebo nahrazují mostní prvky za účelem prodloužení životnosti mostu.” Účinná hydroizolace je preventivní údržbářské opatření, které chrání mostovku tím, že zabraňuje iniciace korozního poškození.

Preventivní konzervace — Aplikace nové hydroizolační membrány předtím, než dojde k významné kontaminaci chloridy, zcela zabraňuje iniciace koroze a zachovává mostovku v původním stavu. Jedná se o nejnákladově efektivnější konzervační strategii. Průzkumy stavu mostovky používají profilování obsahu chloridů (ASTM C1152 — zkouška na kyselinou rozpustné chloridy z práškových betonových vzorků v postupných hloubkách) k určení, zda koncentrace chloridů na úrovni výztuže překročila korozní práh. Pokud jsou chloridy pod prahem, poskytuje nová membrána plnou ochranu.

Korektivní konzervace — Pokud kontaminace chloridy iniciovala korozi, ale mostovka je konstrukčně zdravá, konzervace zahrnuje odstranění kontaminovaného betonu, očištění a ošetření výztuže (otryskáním a aplikací korozně inhibičních nátěrů), výměnu betonu a instalaci nové hydroizolační membrány. Odstranění betonu musí přesahovat viditelně delaminované oblasti, aby se odstranil beton kontaminovaný chloridy tam, kde se koroze dosud neprojevila praskáním. TII DN-STR-03009 vyžaduje, aby materiály pro opravu betonu byly kompatibilní s hydroizolačním systémem a měly podobnou pevnost, součinitel tepelné roztažnosti a modul pružnosti jako beton mostovky. Opravám o tloušťce menší než 5 mm je třeba se vyvarovat, protože jsou náchylnější k odlepování.

Konzervace výměnou mostovky — Pokud je mostovka neopravitelná (typicky když koroze způsobila významnou ztrátu průřezu výztuže nebo rozsáhlé odštěpování/proděravění mostovky), je nutná úplná výměna mostovky. Nová mostovka je navržena se systémem hydroizolační membrány jako integrálním prvkem konstrukce mostovky. Americký zákon o dvoustranné infrastruktuře z roku 2022 a ekvivalentní programy v jiných zemích zdůrazňují konzervaci mostovek prostřednictvím hydroizolace jako nákladově efektivní strategii pro prodloužení životnosti stárnoucího mostního inventáře.

Letištní mostní aplikace

Letištní mosty, které nesou letadla, vozidla a chodce, představují jedinečné požadavky na hydroizolaci, které přesahují standardní aplikace dálničních mostů. Tyto konstrukce zahrnují mosty pojezdových drah (přepravující letadla mezi vzletovými drahami a odbavovacími plochami), mosty vzletových drah (kde vzletové dráhy křižují silnice, železnice nebo vodní cesty), mosty odbavovacích ploch (v terminálových oblastech) a mosty pro servisní vozidla. FAA Advisory Circular AC 150/5320-6G (Navrhování a hodnocení letištních vozovek) a ICAO Aerodrome Design Manual poskytují regulační rámec pro navrhování letištních vozovek a mostů.

Požadavky na zatížení — Letištní mostovky musí nést zatížení letadel výrazně přesahující zatížení dálničních nákladních vozidel. Zatížení hlavního podvozku Boeingu 747-400 je 348 000 lbs (158 000 kg) rozložené na 16 kol, s tlaky v pneumatikách 210 psi (1,45 MPa). Zatížení hlavního podvozku Airbusu A380 dosahuje 397 000 lbs (180 000 kg) s 20 koly. Hydroizolační membrána musí odolávat těmto soustředěným zatížením bez protržení, deformace nebo odlepování. MMA systémy s vysokou pevností v tlaku a odolností proti protržení se běžně specifikují pro letištní mostovky.

Chemická odolnost — Letištní mostovky jsou vystaveny leteckému palivu (Jet A, Jet A-1), leteckému benzínu (AvGas), hydraulickým kapalinám (Skydrol na bázi fosfátových esterů), rozmrazovacím kapalinám (ethylenglykol, propylenglykol, octan draselný) a rozmrazovacím prostředkům na vzletové dráhy (močovina, octan sodný, mravenčan draselný). Tyto chemikálie mohou rozpouštět, bobtnat nebo degradovat mnoho standardních hydroizolačních materiálů. Systémy na bázi MMA a PUMA vykazují vynikající chemickou odolnost, protože zesíťovaná polymerní matrice je vysoce odolná vůči uhlovodíkům a chemickému napadení. Společnost Transpo Industries vyrábí hydroizolační membrány splňující požadavky FAA a ICAO, speciálně formulované pro odolnost vůči palivům a chemické degradaci na letištních površích.

Teplotní extrémy — Letištní mostovky v provozních oblastech letadel musí odolávat silným teplotním gradientům. Proudový výfuk z leteckých motorů při vzletovém tahu vytváří teploty 600–900 °C u výstupní trysky motoru a 150–300 °C na povrchu vozovky přímo za letadlem. Hydroizolační membrána musí být chráněna tloušťkou překrytí — FAA AC 150/5320-6G specifikuje minimální tloušťky překrytí, které také slouží k ochraně hydroizolačního systému před účinky proudového výfuku.

Požadavky na tření — Obrusná vrstva nad hydroizolační membránou na letištních mostech musí splňovat požadavky ICAO Annex 14 na tření (minimální průměrná hloubka makrotextury 1,0 mm a cílové hodnoty tření v rozmezí 0,72 až 0,82 v závislosti na zkušebním zařízení). Hydroizolační membrána musí být k obrusné vrstvě dostatečně přilnutá, aby překrytí zachovalo své třecí charakteristiky pod leteckým provozem.

Soulad s FAA a ICAO — Projekt mostu pojezdové dráhy letiště MidAmerica (419 × 171 stop) demonstruje dvojí požadavky na soulad — hydroizolační systém musel splňovat jak normy pro mostní konstrukce, tak požadavky FAA pro vozovky pojezdových drah. Projektová dokumentace specifikuje, že všechny materiály “splňovaly jak běžné konstrukční normy, tak požadavky FAA pro most pojezdové dráhy”. Hydroizolační membránové systémy pro letištní mosty obvykle vyžadují certifikaci BBA HAPAS (UK) nebo schválení FAA prostřednictvím projektově specifických schvalovacích procesů.

Výměna při rehabilitaci mostovky

Výměna hydroizolační membrány je ústřední operací při rehabilitačních projektech mostovek. Proces výměny, pokud je stávající mostovka konstrukčně zachranitelná, následuje sekvenci definovanou národními normami a osvědčenými postupy.

Fáze 1 — Odstranění stávajícího překrytí a membrány: Stávající asfaltová obrusná vrstva se odstraní frézováním (studeným frézováním) nebo odstraněním v plné hloubce pomocí hydraulických bouracích kladiv nebo řezáním. Odkrytá stará membrána se zkontroluje za účelem posouzení jejího stavu a rozsahu kontaminace mostovky. Pokud je membrána rozsáhle degradována (puchýřkovitá, odlepená na více než 20 % plochy nebo s četnými protrženími), je nutné její úplné odstranění. Odstranění membrány se provádí otryskáním ocelovými broky, scarifikací, diamantovým broušením nebo chemickým stripováním. Nedokonalé odstranění membrány zanechává kontaminaci, která může zabránit dostatečnému přilnutí nového systému.

Fáze 2 — Posouzení a oprava mostovky: Odkrytá betonová mostovka se zkontroluje na: kontaminaci chloridy pomocí profilového odběru vzorků dle ASTM C1152; delaminaci smykovým řetězem nebo poklepem kladívkem; praskliny mapováním trhlin; odštěpování vizuální kontrolou a poklepem; a korozní aktivitu mapováním polobuněčného potenciálu dle ASTM C876. Delaminovaný a chloridy kontaminovaný beton se odstraní hydrodemolicí, sbíjecími kladivy nebo scarifikátory. Ocelová výztuž se očistí otryskáním na téměř bílý kov (SSPC-SP10), pokud je přítomna koroze. Materiály pro opravu betonu se pokládají dle požadavků TII — kompatibilní s hydroizolačním systémem a s podobnými mechanickými vlastnostmi jako původní beton.

Fáze 3 — Příprava povrchu: Připravený povrch mostovky se otryská abrazivem na povrchovou úpravu třídy U4 dle TII DN-STR-03009. Veškerý prach, suť a cementové mléko se odstraní. Profil povrchu by měl dosahovat CSP 3-5 (profil betonového povrchu dle ICRI Guideline 310.2) pro optimální přilnavost membrány. Obsah vlhkosti se ověří vlhkoměry (přijatelná hodnota závisí na výrobci membrány, ale typicky je pod 4–5 % povrchové vlhkosti). Ošetřovací přípravky betonu, odbedňovací prostředky a další kontaminanty, které by mohly narušit přilnavost, musí být zcela odstraněny.

Fáze 4 — Aplikace základního nátěru: Na připravený betonový povrch se aplikuje epoxidový nebo bitumenový základní nátěr podle specifikací výrobce membrány. Základní nátěr proniká do pórů betonu, utěsňuje povrch a poskytuje chemicky kompatibilní povrch pro přídržnost membrány. Systémy mostovek společnosti Sika specifikují epoxidové základní nátěry typu G, které poskytují přes 20% snížení CO₂ díky technologii biopolymerů a zlepšenou odolnost vůči zamlžení pro prodloužená aplikační okna.

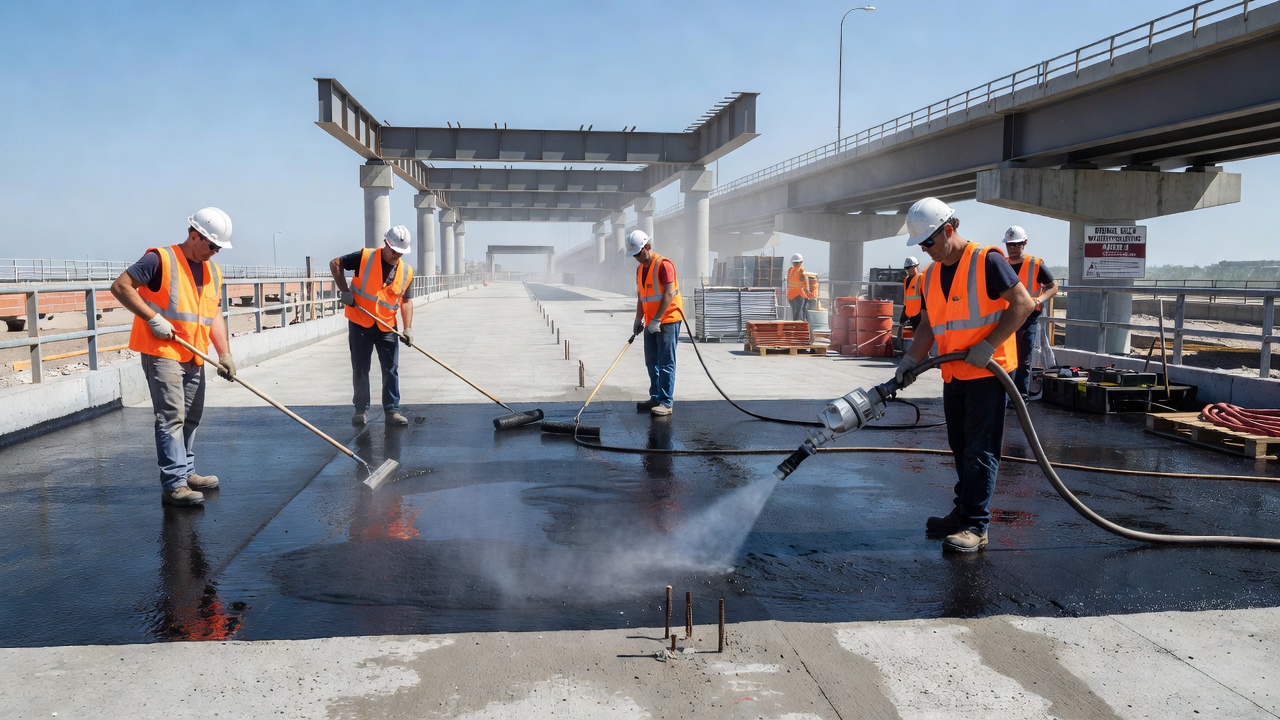

Fáze 5 — Instalace membrány: Nová hydroizolační membrána se instaluje stříkáním (tekuté systémy) nebo pokládkou rolí (fóliové systémy). U tekutých systémů se více vrstev nanáší stříkáním do dosažení předepsané tloušťky suchého filmu. Každá vrstva musí před aplikací další vytvrdnout. Tloušťka mokrého filmu se měří během aplikace a tloušťka suchého filmu se ověřuje po vytvrzení. U fóliových systémů se role pokládají s bočními a koncovými přesahy (typicky 100–150 mm), utěsněnými natavením nebo lepidlem, a zaválečkují se pro zajištění plného kontaktu. Spáry u dilatačních spár, odvodňovacích vpustí, nadezdívek parapetů a dalších detailů se vyztužují dalšími pásy membrány nebo tmely.

Fáze 6 — Ochrana a překrytí: Ochranná vrstva (APL dle specifikací TII) se položí na vytvrzenou membránu tam, kde je to vyžadováno, k ochraně během pokládky překrytí. Aplikuje se spojovací postřik a asfaltová obrusná vrstva se pokládá mechanickým finišerem do předepsané tloušťky a zhutní se na požadovanou míru. Obrusná vrstva musí být pokládána při teplotě, která nepoškodí membránu — typicky 140–180 °C v závislosti na specifikaci tepelné odolnosti membrány.

Přístup společnosti Polyguard k rehabilitaci mostovek zdůrazňuje, že jejich hydroizolační produkty “zabrání chloridům a vlhkosti pronikat do mostovky, čímž předcházejí degradaci a korozi” a že aplikace jejich systémů během rehabilitace “výrazně prodlužuje životnost mostu” při současném snížení potřeby častých a nákladných oprav. Hodnocení propustnosti 0,05 permů u membrány Polyguard 665 minimalizuje prostup vodních par. Tento systematický přístup k výměně membrány během rehabilitace mostovky, prováděný s náležitou kontrolou kvality, obnovuje korozní ochranu mostovky na dalších 15–25 let životnosti.

Související pojmy

Mostovka — Konstrukční betonová nebo ocelová deska, která přímo nese dopravní zatížení a je chráněna hydroizolační membránou před pronikáním vody a chloridů.

Koroze betonové mostovky — Elektrochemická degradace výztuže v betonových mostovkách, iniciovaná když chloridové ionty z rozmrazovacích solí proniknou skrz poškozenou hydroizolaci k výztuži.

Ochrana proti korozi — Systémy a materiály (včetně hydroizolačních membrán, těsnicích prostředků, inhibitorů koroze a katodické ochrany), které zabraňují nebo zpomalují korozi výztuže v mostovkách.

Chloridové napadení — Pronikání chloridových iontů betonovým krytím k ocelové výztuži, narušení pasivní oxidové vrstvy a iniciace koroze.

Dilatační spára — Mostní prvek vyrovnávající tepelné a konstrukční pohyby; hydroizolace u dilatačních spár vyžaduje pečlivé detailování, aby se zabránilo prosakování vody pod membránu.

Silánový těsnicí prostředek — Penetrující hydrofobní těsnicí prostředek aplikovaný na betonové mostovky jako alternativa nebo doplněk hydroizolačních membrán, typicky poskytující 3–10 let ochrany.

Obrusná vrstva — Nejsvrchnější vrstva vozovky nad hydroizolační membránou, poskytující povrch pro dopravní zatížení.

Asfaltové překrytí — Vrstva asfaltového koberce položená přes hydroizolační membránu k rozložení dopravního zatížení a ochraně membrány před dopravou a UV zářením.

Delaminace — Horizontální lomové roviny v betonové mostovce vznikající korozí výztuže pod povrchem, často způsobené pronikáním vody skrz poškozenou hydroizolační membránu.

Odštěpování — Oddělování úlomků betonu z povrchu mostovky, konečná fáze degradace způsobené korozí iniciovaná selháním hydroizolační membrány.
