Haftvermittler für die Feuchtebeständigkeit von Asphalt

Der Abstreifmechanismus: Wie Wasser die Asphalt-Gesteins-Bindung zerstört

Abstreifen ist die fortschreitende Verschlechterung der Haftung zwischen Asphaltbindemittel und Gesteinskörnung, verursacht durch die Anwesenheit von Wasser. Das Verständnis des Abstreifmechanismus auf molekularer Ebene ist für die Auswahl der richtigen Haftvermittler-Behandlung unerlässlich. Der Prozess beginnt, wenn Wasser durch Oberflächenrisse, verbundene Luftporen, unzureichende Entwässerung oder kapillaren Aufstieg aus dem Untergrund in den Fahrbahnaufbau eindringt. Sobald Wasser die Grenzfläche zwischen Asphalt und Gesteinskörnung erreicht, löst eine Kaskade physikochemischer Reaktionen die Enthaftung aus.

Die grundlegende Chemie betrifft Silanolgruppen (Si-OH), die sich natürlicherweise auf den Bruchflächen von Silikatmineralien in Gesteinskörnungen bilden. Diese Silanolgruppen entstehen, wenn Silicium-Sauerstoff-Bindungen beim Brechen der Gesteinskörnung aufbrechen und sofort durch Wasserdampf aus der Luft passiviert werden – eine Reaktion, die bereits bei typischen Mischtemperaturen von 150–180 °C für Asphaltmischgut (HMA) auftritt. Wenn flüssiges Wasser die Grenzfläche erreicht, reagieren die Silanolgruppen zu einer negativen Oberflächenladung: Si-OH + H₂O → Si-O⁻ + H₃O⁺. Dadurch wird die Gesteinsoberfläche negativ geladen und hydrophil (wasseranziehend).

Gleichzeitig reagieren die Carboxylsäuregruppen (-COOH), die in den Asphalten- und Harzfraktionen des Asphaltbindemittels vorhanden sind, ebenfalls mit Wasser an der Grenzfläche: -COOH + H₂O → -COO⁻ + H₃O⁺, wodurch eine negative Ladung auf der Asphaltbindemitteloberfläche entsteht. Sowohl die Gesteinskörnung als auch das Bindemittel entwickeln daher in Gegenwart von Wasser gleiche (negative) elektrische Ladungen. Dies erzeugt eine elektrostatische Abstoßungskraft, die das Bindemittel von der Gesteinsoberfläche wegdrückt – der grundlegende Mechanismus des Abstreifens.

Die negativen Ladungen auf beiden Materialien erzeugen eine starke Abstoßungskraft, die den Asphaltfilm buchstäblich von der Gesteinsoberfläche treibt. Gesteinskörnungen, die reich an Siliciumdioxid (über 65 % SiO₂ nach Masse) sind – darunter Granit, Quarzit, Sandstein und Rhyolith – sind besonders anfällig, da ihre Mineralogie reichlich Silanolgruppen hervorbringt. Carbonatbasierte Gesteinskörnungen wie Kalkstein und Dolomit sind aufgrund ihrer andersartigen Oberflächenchemie im Allgemeinen weniger anfällig für Abstreifen, aber nicht immun, insbesondere in saurer Umgebung.

Die Schwere des Abstreifens in einer Fahrbahn hängt von mehreren zusammenwirkenden Faktoren ab: mineralogische Zusammensetzung der Gesteinskörnung (SiO₂-Gehalt und Oberflächenchemie), chemische Eigenschaften des Asphaltbindemittels (Art und Konzentration der sauren funktionellen Gruppen in Asphaltenen und Harzen), Reinheit der Gesteinskörnung (Tonbeläge beeinträchtigen die Haftung), Mischungszusammensetzung (Asphaltbindemittelgehalt und Luftporengehalt), Ausführungsqualität (erreichter versus geplanter Luftporengehalt) und Entwässerungsbedingungen der Fahrbahn (Dauer und Häufigkeit der Feuchtigkeitseinwirkung). Eine Mischung, bei der auch nur einer dieser Faktoren im ungünstigen Bereich liegt, kann zum Abstreifversagen führen; Kombinationen mehrerer ungünstiger Faktoren verursachen jedoch rasche, katastrophale Schäden.

Arten von Haftvermittlern: Materialien und Mechanismen

Zwei Hauptkategorien von Haftvermittlern dominieren den Markt: Löschkalk (Calciumhydroxid, Ca(OH)₂), auf die Gesteinskörnung aufgebracht, und flüssige aminbasierte Antistrip-Zusätze, die in das Asphaltbindemittel eingemischt werden. Eine Umfrage von Aschenbrenner aus dem Jahr 2002 ergab, dass 25 US-Bundesstaaten flüssige Antistrip-Mittel verwenden, 13 Bundesstaaten ausschließlich Löschkalk und 7 Bundesstaaten beide Optionen akzeptieren. Diese Materialien wirken über grundlegend unterschiedliche Mechanismen.

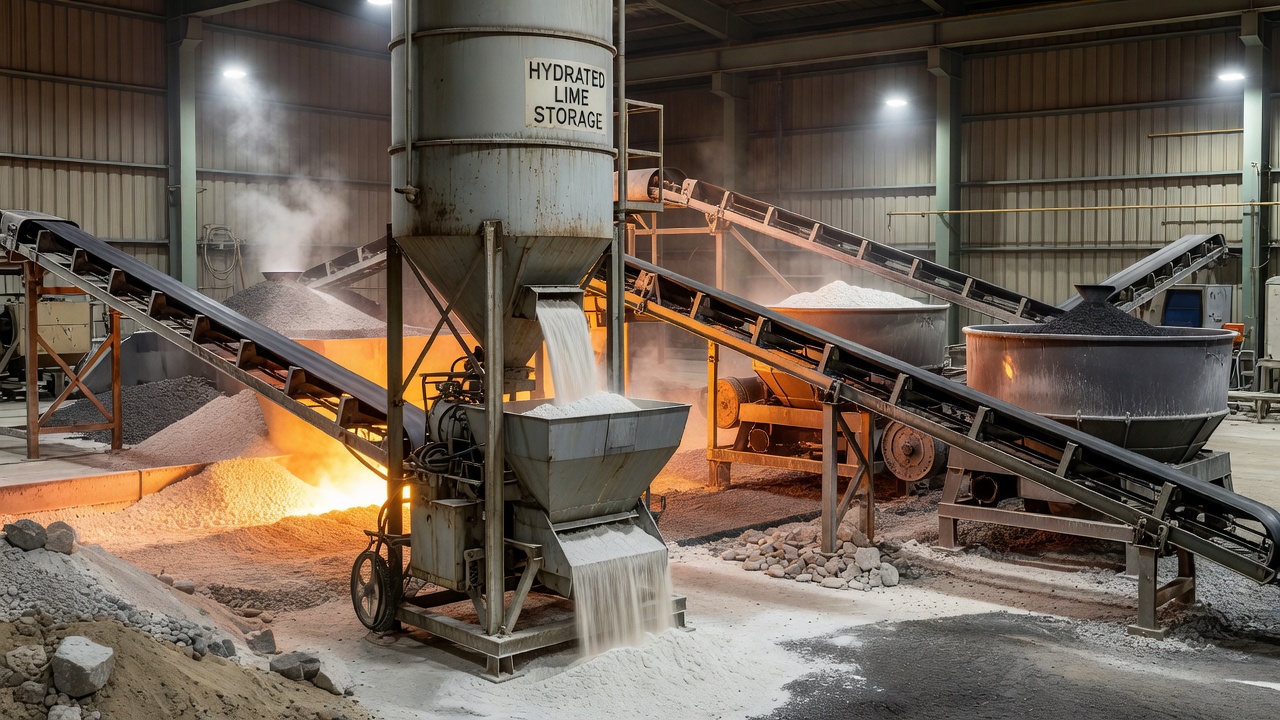

Löschkalk

Löschkalk wird durch Löschen von Branntkalk (Calciumoxid, CaO) mit Wasser hergestellt, wobei Calciumhydroxidpulver entsteht. Wenn er feuchter Gesteinskörnung zugesetzt wird, löst sich der Kalk im verfügbaren Wasser und bildet eine stark alkalische Lösung (pH > 11). In diesem hohen pH-Bereich dissoziiert der Kalk in CaOH⁺- und OH⁻-Ionen. Das CaOH⁺-Kation wird stark an die negativ geladene Gesteinsoberfläche adsorbiert und kehrt die Oberflächenladung von negativ zu positiv um. Dadurch wird die elektrostatische Abstoßung zwischen Gesteinskörnung und Asphalt beseitigt, was die Ursache des Abstreifens wirksam behebt.

Löschkalk bietet über den Antistrip-Schutz hinaus mehrere zusätzliche Vorteile. Er versteift das Asphaltbindemittel und verbessert so den Widerstand gegen Spurrinnenbildung und bleibende Verformung – Untersuchungen mit dem Dynamischen Scherrheometer (DSR) haben gezeigt, dass die Zugabe von 20 % Löschkalk zu Bitumen (entspricht etwa 1,0–1,5 % im Asphaltmischgut) den G*/sinδ-Parameter, den Superpave-Indikator für Spurrinnenbeständigkeit, signifikant erhöht. Er verringert auch die oxidative Alterung, indem er chemisch mit den polaren funktionellen Gruppen im Asphalt reagiert und so den Anstieg der Viskosität über die Nutzungsdauer der Fahrbahn verlangsamt. Felddaten von Testabschnitten der Utah DOT zeigten, dass Asphaltbindemittel in kalkbehandelten Fahrbahnen über 8 Jahre Beobachtungszeit deutlich langsamer alterten als unbehandelte Kontrollen. Darüber hinaus verbessert Löschkalk die Ermüdungsbeständigkeit durch Rissverzögerungsmechanismen – die feinen Kalkpartikel fangen Mikrorisse ab und verhindern deren Ausbreitung zu vollständigen Strukturrissen.

Die übliche Anwendungsmenge für Löschkalk beträgt 1,0–2,0 Gew.-% der trockenen Gesteinskörnung, wobei 1,0–1,5 % der weltweit in behördlichen Spezifikationen am häufigsten anzutreffende Bereich ist. Der Kalk wird der Gesteinskörnung entweder als Trockenpulver auf feuchte Gesteinskörnung oder als Kalkschlämme (Kalk mit Wasser gemischt) zugegeben, bevor die Gesteinskörnung in die Mischtrommel gelangt. Dieses Trocken- oder Schlämmezugabeverfahren gewährleistet eine gründliche Umhüllung der Gesteinskörnungen.

Flüssige Amin-Haftvermittler

Flüssige Antistrip-Mittel sind oberflächenaktive Chemikalien (Tenside), die dem Asphaltbindemittel mit 0,25–1,0 Gew.-% des Bindemittels direkt zugesetzt werden. Die gebräuchlichsten Chemikalien sind ethylenaminbasierte Verbindungen, darunter Polyamine wie Tetraethylenpentamin (TEPA), Bishexamethylentriamin (BHMT) sowie Amidoamine, die durch Reaktion von Polyaminen mit Fettsäuren aus natürlichen Ölen wie Kokosnussöl oder Tallöl hergestellt werden.

Diese Aminmoleküle haben eine charakteristische Struktur: einen polaren (hydrophilen) funktionellen Aminkopf, der Stickstoffatome mit freien Elektronenpaaren enthält, und einen lipophilen (hydrophoben) Kohlenwasserstoffschwanz, der mit dem Asphaltbindemittel mischbar ist. Der Wirkmechanismus umfasst verschiedene theoretische Ansätze:

Die Brückentheorie besagt, dass das freie Elektronenpaar am Stickstoffatom der Aminfunktionsgruppe starke chemische Bindungen (kovalente, Wasserstoff- oder Pi-Bindungen) mit positiv geladenen Stellen auf der Gesteinsoberfläche eingeht – Stellen, die von Calcium-, Eisen-, Natrium- oder Kaliumkationen besetzt sind. Der lange Kohlenwasserstoffschwanz des Moleküls bleibt mit dem Asphaltbindemittel mischbar und bildet so eine chemische Brücke, die das Bindemittel an der Gesteinskörnung verankert.

Die Dispergierungstheorie besagt, dass Aminmoleküle mit den Carboxylsäuregruppen von Asphaltenen und Harzen im Asphaltbindemittel reagieren und die Asphaltencluster dispergieren. Dies setzt elektronenreiche, polare Komponenten frei, die leicht an der Gesteinsoberfläche adsorbiert werden können und chemische Bindungen eingehen, die weitaus stärker sind als die schwachen Van-der-Waals-Bindungen, die in unbehandelten Asphalt-Gesteins-Systemen vorherrschen.

Die Benetzungstheorie besagt, dass die Tensideigenschaften von Amin-Antistrip-Mitteln die Oberflächenspannung des Asphaltbindemittels herabsetzen, den Kontaktwinkel zwischen Bindemittel und Gesteinskörnung verringern und so eine vollständigere Umhüllung beim Mischen ermöglichen.

Flüssige Antistrip-Mittel bieten den wesentlichen betrieblichen Vorteil der einfachen Zugabe – sie können über Inline-Mischsysteme in die Bindemittelleitung im Asphaltwerk dosiert werden, ohne dass zusätzliche Anlagen für die Gesteinskörnung erforderlich sind. Sie unterliegen jedoch thermischer Zersetzung, wenn das Bindemittel über längere Zeit bei hohen Temperaturen gelagert wird. Die größere Molekülstruktur moderner Amidoamin-Chemikalien bietet im Vergleich zu älteren Polyaminprodukten eine verbesserte Hitzestabilität.

Andere Haftvermittler-Materialien

Phosphatester sind eine weitere Klasse flüssiger Antistrip-Chemikalien, die durch Reaktion von Phosphorsäure mit Alkoholen hergestellt werden. Sie wirken durch Säure-Base-Neutralisation der Gesteinsoberfläche. Portlandzement und Flugasche wurden historisch als Behandlungen für Gesteinskörnungen eingesetzt, ihre Wirksamkeit ist jedoch im Allgemeinen geringer als die von Löschkalk, und ihr Einsatz hat deutlich abgenommen. Polymermodifizierte Bindemittel (insbesondere SBS-modifiziert) bieten inhärente Antistrip-Vorteile durch erhöhte Bindemittelkohäsion, obwohl Polymere allein selten für stark feuchtigkeitsempfindliche Gesteins-Bindemittel-Kombinationen ausreichen. Silangestützte Haftvermittler bilden dauerhafte kovalente Bindungen mit den Siliciumdioxid-Oberflächen silikatischer Gesteinskörnungen und bieten so einen langlebigen Langzeitschutz.

Löschkalk: Der Goldstandard mit mehreren Wirkmechanismen

Löschkalk bietet Antistrip-Schutz durch mehrere gleichzeitige physikochemische Mechanismen, die ihn von Einzelmechanismus-Zusätzen abheben. Eine umfassende Wirksamkeitsstudie von Hicks, veröffentlicht in den TRB-Konferenzberichten, wies Löschkalk die höchste mittlere Wirksamkeit (ca. 8 auf einer 10-Punkte-Skala) im Vergleich zu Aminen (ca. 5), Polymeren und Portlandzement zu.

Der erste Mechanismus ist der Kationenaustausch und die Ladungsumkehr. Wie oben beschrieben, adsorbieren CaOH⁺-Ionen in der stark alkalischen Umgebung, die durch den gelösten Kalk entsteht, an der negativ geladenen Gesteinsoberfläche und kehren das Zeta-Potential von negativ zu positiv um. Dadurch wird die elektrostatische Abstoßung beseitigt, die die eigentliche Ursache des wasserinduzierten Abstreifens ist.

Der zweite Mechanismus ist die Bitumenversteifung und verbesserte Rheologie. Löschkalk wirkt als aktiver mineralischer Füller, der chemisch mit den polaren funktionellen Gruppen im Asphalt wechselwirkt. Forschungen von Petersen und Kollegen zeigten, dass Löschkalk die oxidative Härtung verlangsamt, indem er mit den reaktiven Stellen auf Asphaltenmolekülen reagiert, die sonst während der Alterung zusätzliche polare Assoziationskomplexe bilden würden. Kalkbehandelte Bindemittel zeigen bei der Dünnschichtofenprüfung (TFOT) und der Druckalterung (PAV) deutlich niedrigere Alterungsindizes (Viskositätsverhältnisse) als unbehandelte Bindemittel.

Der dritte Mechanismus ist die Antioxidationswirkung. Die Calciumionen im Löschkalk katalysieren die Zersetzung von Hydroperoxiden – reaktiven Zwischenprodukten im Asphalt-Oxidationsweg – und verhindern so die Bildung von Carbonyl- und Sulfoxid-Funktionsgruppen, die Versprödung und Alterung verursachen. Diese antioxidative Wirkung verlängert die Ermüdungslebensdauer der Fahrbahn, indem sie die Flexibilität des Bindemittels erhält.

Der vierte Mechanismus ist die risshemmende Füllerwirkung. Die feine Kornverteilung von Löschkalk (typischer mittlerer Partikeldurchmesser von 1–3 Mikrometern) ermöglicht es ihm, als aktiver Füller zu wirken, der Mikrorisse an der Rissspitze abfängt und die Rissausbreitung ablenkt und stoppt. Untersuchungen der Bruchzähigkeit gemäß ASTM E399 haben gezeigt, dass Löschkalk die Bruchzähigkeit (K₁c) von gealterten Asphaltbindemitteln bei niedrigen Temperaturen (-30 °C) signifikant verbessert und so das Risiko von Temperaturrissen verringert.

Eine multistaatliche Feldstudie, die Löschkalk, flüssiges Amin und keine Behandlung über 14 Testabschnitte in den Vereinigten Staaten verglich, ergab, dass kalkbehandelte Mischungen eine durchschnittliche 25%ige Verbesserung des Zugfestigkeitsverhältnisses im Vergleich zu unbehandelten Kontrollen aufwiesen, mit konsistenter Leistung über verschiedene Gesteinsarten und Klimabedingungen hinweg. Dieselbe Studie ergab, dass Löschkalk flüssigen Aminen in der langfristigen Feldleistung überlegen war, insbesondere unter Frost-Tau-Wechsel-Bedingungen.

Dosierungsbestimmung: Das Zugfestigkeitsverhältnis-Protokoll

Die Standardmethode zur Bestimmung der erforderlichen Haftvermittler-Dosierung ist AASHTO T283, offiziell betitelt als „Standard Method of Test for Resistance of Compacted Asphalt Mixtures to Moisture-Induced Damage". Dieser Test, auch bekannt als Modified Lottman Test, bewertet die Feuchteempfindlichkeit von verdichteten Asphaltmischgut-Proben durch Vergleich der indirekten Zugfestigkeit feuchtigkeitskonditionierter Probekörper mit der trockener Referenzprobekörper.

Das Testverfahren erfordert die Herstellung von sechs Probekörpern mit 7,0 ± 0,5 % Luftporengehalt bei einem Durchmesser von 150 mm und einer Dicke von 63,5 mm. Die sechs Probekörper werden in zwei Gruppen zu je drei Stück aufgeteilt, wobei der durchschnittliche Luftporengehalt der beiden Gruppen so weit wie möglich angeglichen wird. Eine Gruppe (die trockene Referenz) wird in Plastik eingewickelt, in wasserdichte Beutel eingeschweißt und vor der Prüfung für 2 Stunden in ein 25 °C-Wasserbad gelegt.

Die andere Gruppe (die konditionierte Gruppe) durchläuft eine strenge Feuchtekonditionierungssequenz:

1. Vakuumsättigung – Die Probekörper werden in einem Vakuumbehälter unter Leitungswasser gesetzt, und für 5–10 Minuten wird ein Teilvakuum von 13–67 kPa Absolutdruck (10–26 in. Hg) angelegt, gefolgt von 5–10 Minuten Ruhe unter Wasser.
2. Sättigungsprüfung – Der Sättigungsgrad wird als Verhältnis von aufgenommenem Wasservolumen zu Luftporenvolumen berechnet. Nur Probekörper mit 70–80 % Sättigung werden weiterverwendet; unter 70 % erfordert ein stärkeres Vakuum, über 80 % deutet auf Probenschädigung hin und führt zur Verwerfung.
3. Gefrierzyklus – Akzeptable Probekörper werden in Plastikfolie gewickelt, in robuste Beutel mit 10 mL Wasser gelegt und bei -18 ± 3 °C für 24 ± 1 Stunden eingefroren.
4. Warmwasserlagerung – Die gefrorenen Probekörper werden für 24 ± 1 Stunden in ein 60 ± 1 °C-Wasserbad gelegt.
5. Endkonditionierung – Die Probekörper werden vor der Prüfung für 2 ± 0,2 Stunden in ein 25 °C-Wasserbad überführt.

Beide Gruppen werden auf indirekte Zugfestigkeit geprüft, indem der Probekörper diametral zwischen gebogenen Stahllaststreifen mit einer konstanten Geschwindigkeit von 50 mm/min (2 in./min) belastet wird. Die maximale Bruchlast wird aufgezeichnet und die Zugfestigkeit wie folgt berechnet:

S_t = 2P / (π × t × D)

wobei S_t = Zugfestigkeit (kPa), P = Maximallast (N), t = Probendicke (mm) und D = Probendurchmesser (mm).

Das Zugfestigkeitsverhältnis (Tensile Strength Ratio, TSR) ist das Verhältnis der durchschnittlichen Zugfestigkeit der konditionierten Gruppe zu der der trockenen Referenzgruppe, ausgedrückt in Prozent:

TSR = (S_konditioniert / S_trocken) × 100

Die Dosierungsbestimmung umfasst in der Regel die Prüfung einer Kontrolle (ohne Zusatz) sowie drei bis vier Dosierungen des in Frage kommenden Haftvermittlers. Bei flüssigen Aminen sind übliche Bewertungsdosierungen 0,25 %, 0,50 %, 0,75 % und 1,00 % bezogen auf das Asphaltbindemittelgewicht. Bei Löschkalk beträgt die Standard-Bewertungsdosierung 1,0 % bezogen auf das Gesteinskörnungsgewicht, mit 1,5 % als Alternative, wenn der TSR bei 1,0 % grenzwertig ist.

Ein wesentlicher Aspekt der Dosierungsoptimierung ist die Bewertung sowohl des TSR als auch der konditionierten Zugfestigkeit als unabhängige Kriterien. Ein hoher TSR kann irreführend sein, wenn er auf einer Abnahme der trockenen Zugfestigkeit statt auf einer Zunahme der konditionierten Festigkeit beruht – ein Phänomen, das als „falscher TSR" bekannt ist. Die Festlegung einer Mindestzugfestigkeit für konditionierte Proben (in psi oder kPa) beseitigt dieses Problem und gewährleistet eine echte Verbesserung der Feuchtebeständigkeit. Die FDOT-Studie zu granitbasierten FC-5-Mischungen in Florida zeigte, dass die Zugabe von 0,75 % flüssigem Antistrip-Mittel die konditionierte Zugfestigkeit um 74 % (von 70 psi auf 122 psi) erhöhte und den TSR von 49 % auf 98 % steigerte – ein Beispiel für die dramatischen Verbesserungen, die mit einer richtig optimierten Dosierung möglich sind.

Prüfprotokolle für Feuchteempfindlichkeit

Über den Standardtest AASHTO T283 / TSR hinaus gibt es mehrere ergänzende Prüfmethoden zur Bewertung der Feuchtebeständigkeit von Asphaltmischungen mit Haftvermittlern:

Kochversuch (ASTM D3625)

Der Kochversuch ist eine schnelle qualitative Screening-Methode zur Bewertung der Haftverträglichkeit von Asphalt und Gesteinskörnung. Eine lose (unverdichtete) Mischung aus asphaltumbüllter Gesteinskörnung wird für 10 Minuten in kochendes Wasser gegeben. Nach dem Kochen wird die Mischung entnommen, getrocknet und der Prozentsatz der Gesteinsoberfläche, der noch mit Asphalt bedeckt ist, visuell geschätzt. Der Test ist subjektiv, aber für das anfängliche Screening der Wirksamkeit von Haftvermittlern wertvoll. Neuere Fortschritte mittels Colorimeter- (Chroma-Meter-) Analyse ermöglichen eine quantitative Messung des Abstreifprozentsatzes an den Bruchflächen und wandeln die subjektive visuelle Bewertung in objektive L*, a*, b*-Farbraummessungen um.

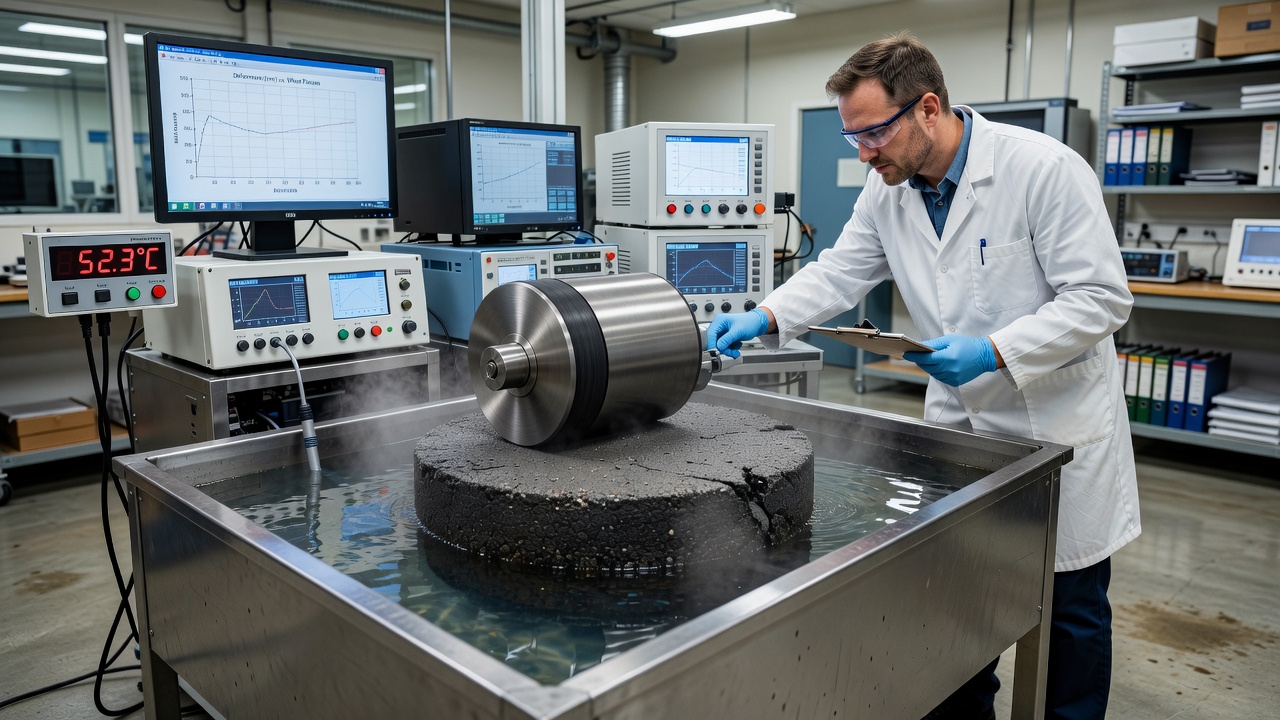

Hamburg-Spurrinnentest (AASHTO T324 / EN 12697-22)

Der Hamburg-Spurrinnentest ist einer der am weitesten akzeptierten Performance-Tests zur gleichzeitigen Bewertung von Spurrinnenbeständigkeit und Feuchteempfindlichkeit. Bei diesem Test übt ein Stahlrad (47 mm breit, 203,5 mm Durchmesser) eine hin- und hergehende Last von 703 N (158 lbf) auf verdichtete Asphaltprobekörper aus, die in einem temperierten Wasserbad bei 50 °C eingetaucht sind. Der Test läuft über entweder 10.000 oder 20.000 Überfahrten (oder bis zu einer maximalen Spurrinnentiefe von 20 mm), wobei die Spurrinnentiefe kontinuierlich aufgezeichnet wird.

Der aus dem Hamburg-Test gewonnene Schlüsselparameter ist der Stripping Inflection Point (SIP) – die Anzahl der Radüberfahrten, bei der die Spurrinnenbildungsrate aufgrund des einsetzenden feuchtigkeitsinduzierten Abstreifens stark ansteigt. Der SIP stellt den Punkt dar, an dem das Haftungsversagen (Abstreifen) gegenüber der plastischen Verformung (Spurrinnenbildung) zu dominieren beginnt. Mischungen mit wirksamer Haftvermittler-Behandlung weisen hohe SIP-Werte auf (typischerweise >10.000 Überfahrten für gut behandelte Mischungen), während unbehandelte feuchteempfindliche Mischungen den SIP bereits bei weniger als 5.000 Überfahrten zeigen können.

Der Iowa DOT verwendet eine Hamburg-basierte Spezifikation, die einen SIP von über 10.000 Überfahrten für Standardmischungen und über 15.000 Überfahrten für polymermodifizierte Mischungen verlangt. Der Hamburg-Test wird zunehmend in Rahmenwerke für ausgewogene Mischungsbemessung (Balanced Mix Design, BMD) integriert, bei denen Spurrinnenbildung, Rissbildung und Feuchteempfindlichkeit als unabhängige Leistungskriterien bewertet werden.

Cantabro-Test (ASTM D7064)

Der Cantabro-Test misst den Masseverlust verdichteter Asphaltprobekörper, die 300 Umdrehungen in einer Los-Angeles-Abriebmaschine ohne Stahlkugeln ausgesetzt werden. Der Test ist besonders relevant für offenporige Reibungsschichten (OGFC/PFC), bei denen die Absandungsbeständigkeit kritisch ist. Die FDOT-Forschung an FC-5-Mischungen ergab, dass die Zugabe von 0,5 % flüssigem Antistrip-Mittel oder zusätzlichen 0,5 % Löschkalk den Cantabro-Masseverlust signifikant reduzierte, was auf eine verbesserte Beständigkeit gegen Absandung hindeutet – eine Schadensform, die direkt mit feuchtigkeitsinduziertem Abstreifen zusammenhängt.

Bindemittel-Haftfestigkeitsprüfung (AASHTO TP-91)

Die Bindemittel-Haftfestigkeitsprüfung (BBS) bewertet die Feuchteempfindlichkeit an der Grenzfläche zwischen Asphalt und Gesteinskörnung mit einem pneumatisch gesteuerten Abreißgerät. Gesteinssubstrate werden vorbereitet und ein kleiner Stutzen, der mit dem Asphaltbindemittel (mit und ohne Haftvermittler) beschichtet ist, wird auf das Substrat aufgeklebt. Nach Trocken- und Nasskonditionierung wird die Zugkraft gemessen, die erforderlich ist, um den Stutzen vom Substrat abzureißen. Das Verhältnis der Nass- zur Trocken-Abreißzugfestigkeit bietet eine frühzeitige Bewertung der Haftvermittler-Wirksamkeit auf mikroskopischer Ebene vor der vollständigen Mischungsprüfung.

Dynamischer Modul (E*)-Verhältnis

Das Verhältnis des dynamischen Moduls (E*) eines feuchtigkeitskonditionierten Probekörpers zu dem eines trockenen Referenzprobekörpers liefert ein steifigkeitsbasiertes Maß für Feuchteschäden. Die Schwingungsresonanzprüfung (Impact Resonance, IR), die die Resonanzfrequenz verdichteter Probekörper vor und nach der Konditionierung misst, bietet eine zerstörungsfreie Alternative, die das Einsetzen innerer Schäden (Mikrorissbildung und Verlust der Zwischenkornbindung) erkennen kann, bevor sie als makroskopisches Abstreifen sichtbar wird.

Haftvermittler in Flugplatzasphaltmischungen

Flugplatzbefestigungen, die gemäß FAA Advisory Circular 150/5370-10H (Position P-401 – Asphaltbefestigungen) gebaut werden, erfordern eine strenge Bewertung der Feuchteschadensbeständigkeit. Die FAA-P-401-Spezifikation schreibt vor, dass das Zugfestigkeitsverhältnis (TSR) der Job-Mix-Formel (JMF) mindestens 80 % betragen muss und die konditionierte indirekte Zugfestigkeit mindestens 70 psi (483 kPa) für die Genehmigung erreichen muss. Diese Anforderung gilt unabhängig davon, ob die Mischung Löschkalk oder flüssige Antistrip-Zusätze verwendet.

Flugplatzmischungen stellen besondere Herausforderungen an den Haftvermittler-Schutz. Flugzeuglasten sind deutlich höher als Straßenlasten – eine vollbeladene B777-300ER hat ein maximales Startgewicht von über 775.000 lb (351.000 kg) mit Hauptfahrwerksreifendrücken von über 220 psi (1,5 MPa). Diese extremen Lasten erzeugen hohe Porenwasserdrücke im Fahrbahnaufbau, wenn Wasser vorhanden ist, und beschleunigen den Abstreifmechanismus. Darüber hinaus können Kerosin- und Hydraulikflüssigkeitsverschmutzungen auf Vorfeldern und Startbahnenden das Asphaltbindemittel chemisch angreifen und die Feuchteschadensrisiken verstärken.

Die neueste Forschung zu Flugplatzasphalt, veröffentlicht im International Journal of Pavement Research and Technology, bestätigt, dass mit 1–2 % der Gesteinskörnungsmasse zugesetzter Löschkalk weltweit die Standard-Haftvermittler-Behandlung für Flugplatzbefestigungen ist. Die Forschung betont, dass Flugplatzmischungen aufgrund der Kombination von hohen Reifendrücken und der Möglichkeit von stehendem Wasser auf Fahrbahnoberflächen bei starken Regenfällen besonders anfällig für Feuchteschäden sind. Die Studie empfiehlt, dass jede Flugplatzasphaltmischung die Bewertung der Haftvermittler-Behandlung als Teil des JMF-Genehmigungsverfahrens einschließen sollte, mit Verifizierungsprüfungen an werksproduzierten Mischungen vor Baubeginn.

Das ICAO-Aerodrome-Design-Manual Teil 3 – Befestigungen enthält Leitlinien zur Verwendung von Haftvermittler-Zusätzen und empfiehlt, dass die Wirksamkeit der ausgewählten Behandlung durch Labortests (TSR gemäß AASHTO T283) verifiziert werden sollte und dass die Qualitätskontrolle während der Bauausführung regelmäßige Überprüfungen der Haftvermittler-Dosierung und der Feuchtebeständigkeit umfassen sollte. Das Handbuch weist darauf hin, dass Abstreifen in Flugplatzbefestigungen besonders kritisch ist, da lose Gesteinskörnungen an der Oberfläche (Absandung) eine Fremdkörpergefahr (FOD) für Flugzeugtriebwerke darstellen, während abstreifbedingte strukturelle Schädigung die Tragfähigkeit der Fahrbahn unter die deklarierte PCN (Pavement Classification Number) absenken kann.

Visuelle Inspektionsmerkmale von Abstreifen in bestehenden Fahrbahnen

Die Erkennung von Abstreifen im Feld ist für das Fahrbahnmanagement und die Erhaltungsplanung unerlässlich. Das FHWA Long-Term Pavement Performance (LTPP) Distress Identification Manual und das PASER-System (Pavement Surface Evaluation and Rating) bieten standardisierte Methoden zur Erkennung von abstreifbedingten Schäden. Zu den wichtigsten visuellen Merkmalen gehören:

Absandung ist der fortschreitende Verlust von Gesteinskörnungen von der Fahrbahnoberfläche. Bei abstreifbedingter Absandung weisen die losen Gesteinskörnungen wenig oder keine Asphaltumhüllung auf ihren freiliegenden Oberflächen auf – das Bindemittel hat sich von der Gesteinskörnung gelöst und hält die Partikel nicht mehr im Matrixverband. Eine Absandung im Frühstadium zeigt sich als aufgeraute, verwitterte Oberflächentextur, die fortschreitend zu sichtbarem Verlust von Feinanteilen, dann von groben Gesteinskörnungen und schließlich zur Bildung von Schlaglöchern an der Oberfläche führt.

Feuchteverfärbung zeigt sich als ausgebleichte, hellere oder gräuliche Oberflächenverfärbung, insbesondere in Radspuren, wo die Verkehrsbelastung Wasser durch den Fahrbahnaufbau pumpt. Die verfärbten Bereiche können von Ausbluten begleitet sein – der Aufwärtsmigration von Asphaltbindemittel an die Oberfläche –, da das von der Gesteinskörnung getrennte Bindemittel durch die Verkehrsbelastung nach oben gepumpt wird.

Schlaglochbildung ist ein Spätindikator für Abstreifen, insbesondere wenn Schlaglöcher ohne Ermüdungsrisse (Netzrisse) auftreten. Durch Abstreifen verursachte Schlaglöcher entwickeln sich typischerweise schnell, nachdem die Deckschicht durch ausgedehnte Enthaftung geschwächt wurde, und der Boden des Schlaglochs zeigt oft enthaftete Gesteinskörnungen mit abgestreiften, unbeschichteten Oberflächen.

Längsrisse entlang von Radspuren, insbesondere in Verbindung mit Absandung an den Risskanten, sind häufig ein Zeichen für Abstreifen in der Tiefe. Die Risse bieten einen Weg für weiteren Wassereintritt und beschleunigen das Fortschreiten der Schädigung.

Zur gesicherten Diagnose müssen Fahrbahnbohrkerne entnommen und untersucht werden. Die Bruchflächen der Bohrkerne sollten auf den Prozentsatz der Gesteinskörnungen untersucht werden, die „abgestreift" (überwiegend nicht von Asphalt umhüllt) sind. Das Abstreifen ist typischerweise an der Unterseite der Asphaltschicht am stärksten ausgeprägt, wo sich Wasser ansammelt und nicht abfließen kann. Eine systematische Bewertung mittels einer visuellen Bewertungsskala von 0 (kein Abstreifen – vollständig umhüllt) bis 5 (vollständiges Abstreifen – keine Umhüllung der Gesteinskörnung) gemäß AASHTO T283 liefert eine quantitative Dokumentation.

Abstreifen in Bohrkernen: Endgültige Bestätigung

Fahrbahnbohrkerne bleiben die endgültige Methode zur Bestätigung und Quantifizierung von Abstreifen in bestehenden Fahrbahnen. Die Bohrkerne sollten 100 mm oder 150 mm Durchmesser haben und die gesamte Asphaltdicke durchdringen, vorzugsweise in Zeiten, in denen der Fahrbahnaufbau gesättigt ist (Tauperiode im Frühjahr oder Regenzeit). Der Bohrkernentnahmeprozess selbst liefert wertvolle Informationen: Bohrkerne aus abgestreiften Fahrbahnen können sich an der Grenzfläche zwischen den Schichten oder innerhalb der Asphaltschicht während der Entnahme trennen, und der entnommene Bohrkern kann Ablösungen oder Zerfall aufweisen.

Die Laboruntersuchung von Bohrkernen auf Abstreifen folgt einem strukturierten Protokoll:

1. Visuelle Inspektion des Bohrkernumfangs auf Anzeichen von Verfärbung, unbeschichteter Gesteinskörnung und Schichttrennung.
2. Diametrale Spaltung – Der Bohrkern wird bis zum Bruch auf indirekten Zug belastet (ähnlich der TSR-Testkonfiguration), und die Bruchfläche wird untersucht.
3. Abstreifbewertung – Jede Hälfte des gespaltenen Bohrkerns wird auf der visuellen Bewertungsskala von 0 bis 5 bewertet, wobei vermerkt wird, ob das Abstreifen oben, überall oder unten im Bohrkern konzentriert ist.
4. Messung der Abstreiftiefe – Das vertikale Ausmaß des Abstreifens innerhalb der Schicht wird als Prozentsatz der gesamten Schichtdicke aufgezeichnet.

Der Mechanismus des Abstreif-Fortschreitens folgt typischerweise einem vorhersagbaren Muster: Wasser dringt durch Oberflächenrisse oder durchlässige Deckschichten (offenporige Reibungsschichten) in die Fahrbahn ein und sammelt sich an der Unterseite der Asphaltschicht über einer weniger durchlässigen Tragschicht oder dem Untergrund. Das Abstreifen beginnt an der Unterseite und breitet sich dann nach oben durch die Schicht aus, während die Verkehrsbelastung das Wasser pumpt und Porendrücke erzeugt, die die Enthaftungsfront antreiben. Wenn das Abstreifen als Absandung an der Oberfläche sichtbar wird (Verlust von Oberflächengesteinskörnung), sind die Schäden in der Tiefe in der Regel bereits weit fortgeschritten.

Bei Flugplatzbefestigungen ist die Bohrkernuntersuchung besonders kritisch, da die größeren Schichtdicken des Oberbaus (typischerweise 150–400 mm Asphalt auf Flugplätzen gegenüber 75–200 mm auf Straßen) dazu führen, dass Abstreifen bereits weit in mittlerer Tiefe fortgeschritten sein kann, bevor Oberflächenerscheinungen auftreten. Regelmäßige Bohrkernprogramme im Abstand von 3–5 Jahren für Flugplatzbefestigungen mit Abstreifbewertung als Standardtest werden für ein proaktives Fahrbahnmanagement empfohlen.

Die Laborprüfung entnommener Bohrkerne kann auch die Bestimmung des Residual-TSR umfassen, indem die Bohrkerncharge in trockene und konditionierte Untergruppen aufgeteilt und der indirekte Zugversuch durchgeführt wird. Ein Residual-TSR unter 70 % an Feldbohrkernen deutet auf aktive Abstreifschädigung hin, die einer Sanierung bedarf.

Haftvermittler-Leistungsdauer und Langzeitbeständigkeit

Die Beständigkeit der Haftvermittler-Behandlung über die Nutzungsdauer der Fahrbahn ist eine entscheidende Überlegung sowohl für den Neubau als auch für die Erhaltungsplanung. Die beiden Hauptkategorien von Haftvermittlern weisen deutlich unterschiedliche Langzeitleistungsmerkmale auf.

Löschkalk bietet einen dauerhaften, nicht abbaubaren Antistrip-Schutz. Die Calciumionen, die chemisch an der Gesteinsoberfläche adsorbiert werden, bleiben auf unbegrenzte Zeit an Ort und Stelle – sie unterliegen weder Auswaschung, Verflüchtigung noch Abbau. Sobald die kalkbehandelte Gesteinskörnung mit Asphalt umhüllt ist, bleibt die umgekehrte Oberflächenladung für die Lebensdauer der Fahrbahn bestehen, sofern der Bindemittelfilm intakt bleibt. Diese Dauerhaftigkeit wurde durch mehrere Langzeit-Feldstudien bestätigt, darunter Bewertungen des Colorado DOT, die zeigten, dass kalkbehandelte Fahrbahnen ihre Feuchtebeständigkeit über die gesamte Nutzungsdauer von 15–20 Jahren behalten. Die alterungshemmenden und versteifenden Vorteile von Löschkalk verstärken sich zudem im Laufe der Zeit und bieten mit zunehmendem Fahrbahn-alter einen steigenden Nutzen.

Flüssige Amin-Haftvermittler können sich im Laufe der Zeit zersetzen, insbesondere unter ungünstigen Lager- und Nutzungsbedingungen. Der primäre Abbaumechanismus ist die thermische Zersetzung – Aminmoleküle können zerfallen, wenn das Asphaltbindemittel vor dem Mischen über längere Zeit bei erhöhten Temperaturen (über 160 °C) gelagert wird. Moderne Amidoamin-Chemikalien mit größeren Molekülstrukturen bieten eine deutlich verbesserte thermische Stabilität im Vergleich zu älteren Polyaminprodukten. Feldstudien haben gezeigt, dass richtig ausgewählte und dosierte flüssige Antistrip-Mittel 5–10 Jahre oder länger im Einsatz wirksam bleiben, obwohl bei Fahrbahnen, die einer hohen Anzahl von Frost-Tau-Wechseln ausgesetzt sind, eine gewisse Wirksamkeitsminderung beobachtet wurde.

Die FDOT-Studie des National Center for Asphalt Technology (NCAT) zu Haftvermittlern für granitbasierte FC-5-Mischungen quantifizierte die Lebensdauerverlängerung durch verschiedene Haftvermittler-Behandlungen. Die Zugabe von 0,5 % zusätzlichem Löschkalk (über die üblichen 1,0 % hinaus) wurde mit einer Verlängerung der Fahrbahnlebensdauer um 2,3–2,5 Jahre veranschlagt. Die Zugabe eines flüssigen Antistrip-Mittels mit 0,5 % bezogen auf das Bindemittelgewicht ergab eine ähnliche Lebensdauerverlängerung. Die Kombination beider Behandlungen (1,0 % Löschkalk + 0,5 % flüssiges Antistrip-Mittel) verlängerte die Fahrbahnlebensdauer im Vergleich zur alleinigen Standardbehandlung mit 1,0 % Löschkalk um bis zu 4,5 Jahre.

Bei kritischen Fahrbahnen – insbesondere Flugplatzstartbahnen und Hauptverkehrsstraßen – bietet die Kombination von Löschkalk und flüssigem Antistrip einen umfassenden Ansatz. Der Löschkalk bietet einen dauerhaften Ladungsumkehrschutz, während das flüssige Antistrip-Mittel die anfängliche Haftung und Umhüllung verbessert. Diese Zweifachbehandlung wird zunehmend für hochprioritäre Fahrbahnen vorgeschrieben, bei denen frühe Feuchteschäden inakzeptable betriebliche Folgen hätten.

Spezifikationen und Qualitätskontrolle

Behördliche Spezifikationen für Haftvermittler umfassen in der Regel drei Phasen: Vorqualifizierung des Zusatzes, Mischungsbemessungsprüfung und produktionsbegleitende Qualitätskontrolle.

Die Vorqualifizierung stellt fest, dass das Haftvermittler-Produkt Mindestqualitätsstandards erfüllt. Für flüssige Antistrip-Mittel umfassen übliche Anforderungen:

• Mindest-Gesamtaminzahl (Total Amine Value, TAV) gemäß ASTM D2074 – stellt sicher, dass das Produkt eine wirksame Konzentration an Amin-Funktionsgruppen enthält. CalTrans, Missouri DOT und Kansas DOT haben Mindest-TAV-Spezifikationen festgelegt.
• Infrarot (IR)-Spektrophotometrie – liefert einen „Fingerabdruck" der chemischen Struktur des Zusatzes, der zur Überprüfung dient, dass die Formulierung gegenüber dem ursprünglich qualifizierten Produkt nicht verändert wurde.
• Hitzestabilitätsprüfung – Der Zusatz wird für eine bestimmte Dauer der Bindemittellagertemperatur ausgesetzt und dann erneut geprüft, um zu bestätigen, dass die Aminzahl und die Leistung nicht wesentlich beeinträchtigt wurden.

Die Mischungsbemessungsprüfung folgt AASHTO T283, wobei der spezifizierte Mindest-TSR bei der vorgeschlagenen Zusatzdosierung erreicht werden muss. Viele Behörden verlangen Nachweisprüfungen mit zwei verschiedenen Gesteinskörnungen, die für die Projektquellen repräsentativ sind, um sicherzustellen, dass der Zusatz über den erwarteten Materialbereich hinweg wirksam ist.

Die produktionsbegleitende Qualitätskontrolle während der Bauausführung umfasst:

• Tägliche Überprüfung der Zugabemenge von flüssigem Antistrip-Mittel anhand der Werksdosieraufzeichnungen
• Regelmäßige TSR-Prüfung von werksproduziertem Mischgut (in der Regel eine Prüfung pro 5.000–10.000 Tonnen Produktion)
• Heißkorn-Gesteinskörungsprobenahme für kalkbehandelte Mischungen zur Überprüfung des Kalkgehalts durch Titration oder Calciumanalyse
• FAA P-401 Qualitätskontrollprüfung einschließlich TSR-Überprüfung auf dem Kontrollstreifen und während der Produktion in den im Auftragnehmer-Qualitätskontrollprogramm (CQCP) festgelegten Häufigkeiten

Die FAA P-401-Spezifikation verlangt, dass die JMF auf der Grundlage von Prüfungen genehmigt wird, die eine Feuchteempfindlichkeitsbewertung einschließen. Bei Flugplatzprojekten weist die Ingenieurnotiz in der Spezifikation darauf hin, dass die JMF bei Bedarf einen Haftvermittler-Zusatz enthalten muss, um die TSR-Spezifikation zu erfüllen, und dass die Zusatzart und -dosierung in der JMF-Dokumentation klar anzugeben sind. Jede Änderung der Zusatzquelle oder -dosierung während der Produktion erfordert eine erneute JMF-Überprüfung.

Die Wahl zwischen Löschkalk und flüssigem Antistrip wird beeinflusst durch Faktoren wie Gesteinskörnungsart (Kalk ist besonders wirksam bei silikatischen Gesteinskörnungen, während die Leistung von flüssigem Antistrip mit der spezifischen Chemie von Bindemittel und Gesteinskörnung variiert), Werkskonfiguration (Kalk erfordert Änderungen an der Gesteinskörnungshandhabung; flüssiges Antistrip kann über vorhandene Bindemittelleitungen zugegeben werden), Klima (Kalkvorteil bei Frost-Tau-Beständigkeit ist in kalten Regionen bedeutend) und Behördenpolitik (manche Behörden schreiben Kalk für alle Hauptstreckenmischungen vor, während andere beide Optionen leistungsbasiert akzeptieren).

In allen Fällen ist die grundlegende Anforderung, dass die behandelte Mischung eine laborgeprüfte Feuchtebeständigkeit nachweist, die mit der langfristigen Feldleistung korreliert. Die Spezifikationen entwickeln sich weiter, da Ansätze des ausgewogenen Mischungsdesigns (Balanced Mix Design, BMD) den Hamburg-Test, IDEAL-CT (Risstoleranz) und andere Leistungsindikatoren in ein umfassendes Rahmenwerk integrieren, das die Feuchtebeständigkeit als eines von mehreren gleichermaßen wichtigen Leistungsmerkmalen behandelt.
