Brückenlager

Definition und Funktionen von Brückenlagern

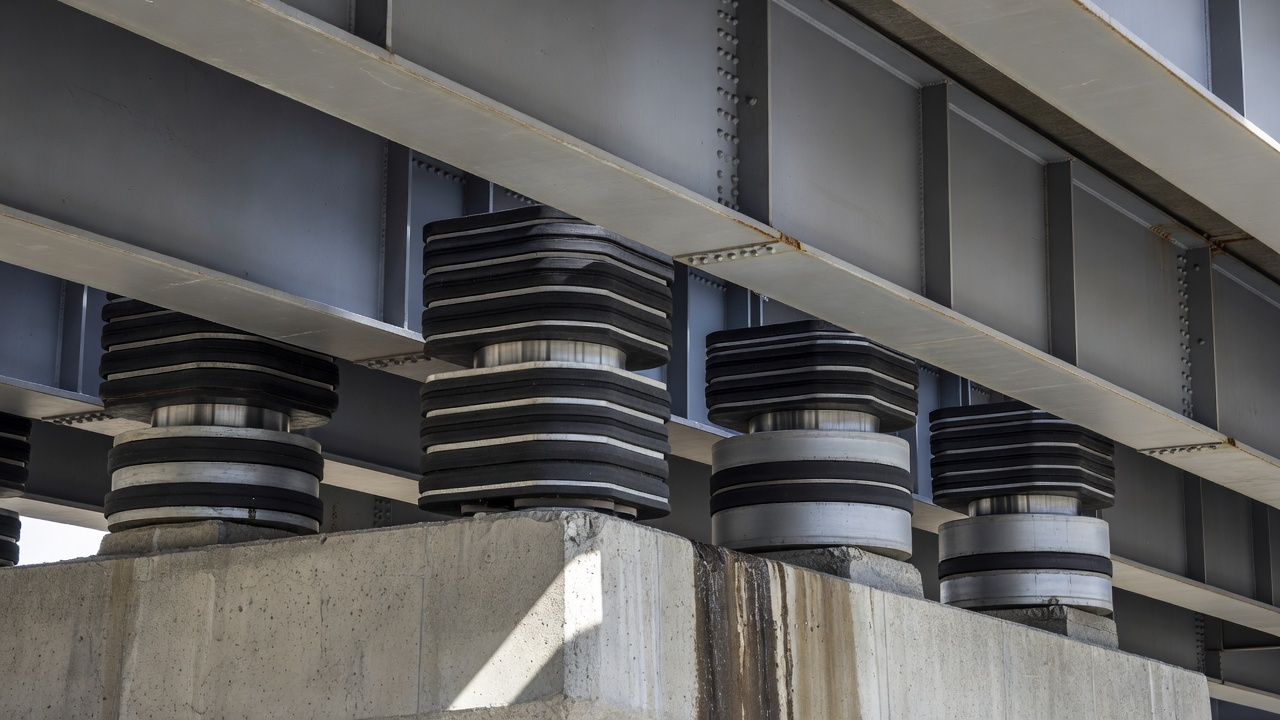

Ein Brückenlager ist eine strukturelle Vorrichtung, die an der Schnittstelle zwischen dem Überbau (Träger, Fachwerke, Hohlkästen oder Fahrbahnplatte) und dem Unterbau (Widerlager und Pfeiler) einer Brücke installiert wird. Sein Zweck klingt täuschend einfach – Lasten übertragen und Bewegungen ermöglichen – doch die mechanischen Anforderungen sind hoch. Brückenlager müssen gleichzeitig hohen Druckkräften aus Eigengewicht und Nutzlast standhalten und gleichzeitig die feinen, aber ständigen Bewegungen aus täglichen und saisonalen Temperaturzyklen zulassen.

Die drei Hauptfunktionen eines Brückenlagers sind Lastübertragung, Rotationsaufnahme und Translationsaufnahme. Lastübertragung bedeutet, dass das Lager alle vertikalen Kräfte (Eigengewicht der Konstruktion plus Verkehrslasten) und horizontalen Kräfte (Wind, Brems- und Beschleunigungskräfte von Fahrzeugen, Zentrifugalkräfte in Kurven, Erdbebenlasten und Reibung aus thermischen Bewegungen) vom Überbau auf den Unterbau übertragen muss, ohne eines der Bauteile zu überbeanspruchen. Ein typisches Lager an einer mittelgroßen Autobahnbrücke trägt mehrere hundert Tonnen vertikaler Last und widersteht horizontalen Kräften, die mehr als 10 % der Vertikallast betragen können.

Rotationsaufnahme berücksichtigt die Tatsache, dass sich Brückenträger unter Last durchbiegen. Wenn ein LKW eine Spannweite überquert, rotieren die Trägerenden – der Obergurt wird auf Druck und der Untergurt auf Zug beansprucht, was eine messbare Winkeländerung an der Auflagerung verursacht. Selbst unter reiner Eigenlast erfahren Spannbetonträger eine langfristige Rotation durch Kriechen und Schwinden. Ein festes Lager muss diese Rotation durch innere Verformung oder Gelenkbildung ermöglichen. Ein bewegliches Lager muss sowohl Rotation als auch horizontale Translation zulassen.

Translationsaufnahme ist die sichtbarste Funktion eines beweglichen Lagers. Eine 40 Meter lange Stahlbrückenspannweite, die einem Temperaturwechsel von 50 °C ausgesetzt ist, dehnt sich um etwa 24 mm aus oder zieht sich zusammen (berechnet als α × ΔT × L, wobei α = 12 × 10⁻⁶/°C für Stahl, ΔT = 50 °C und L = 40.000 mm). Bei einer mehrfeldrigen Durchlaufsbrücke summieren sich diese Bewegungen an den Widerlagern und überschreiten oft 100 mm Gesamtweg. Betonbrücken erfahren zusätzliche langfristige Bewegungen durch Kriechen und Schwinden, die thermische Bewegungen erreichen oder übertreffen können. Ohne ordnungsgemäß funktionierende bewegliche Lager erzeugen diese Bewegungen Eigenspannungen, die Fahrbahnplatten reißen lassen, Träger verformen und den Unterbau beschädigen.

Brückenlager werden in zwei grundlegende Kategorien unterteilt: feste Lager und bewegliche Lager. Feste Lager unterbinden horizontale Translationen, ermöglichen jedoch Rotationen. Sie werden üblicherweise an Zwischenpfeilern von Durchlaufsbrücken eingesetzt, wo horizontale Rückhaltung zur Verteilung von Brems- und Erdbebenkräften erforderlich ist. Bewegliche Lager ermöglichen sowohl Rotation als auch horizontale Translation. Sie werden an Widerlagern und an ausgewählten Pfeilerpositionen installiert, um thermische und Kriechbewegungen zu ermöglichen. Die Verteilung von festen und beweglichen Lagern entlang einer Brücke wird durch die statische Analyse bestimmt, um den gewünschten Lastpfad für Längskräfte zu erreichen.

Alle Brückenlager bestehen unabhängig vom Typ aus vier grundlegenden Elementen: (1) einer Sohlplatte, die am Überbau (Trägeruntergurt) befestigt ist, (2) einer Auflagerplatte, die auf dem Unterbau (Pfeiler- oder Widerlagerkopf) aufliegt, (3) dem Lagerelement selbst (Elastomer, Stahlrolle, Kippvorrichtung, Topf, Scheibe oder Gleitfläche) und (4) Ankerbolzen oder eingelassenen Befestigungen, die die Lagereinheit sowohl am Überbau als auch am Unterbau sichern.

Arten von Brückenlagern

Die Vielfalt der Brückenlagertypen spiegelt die große Bandbreite an Lasten, Bewegungen und Betriebsbedingungen wider, die bei unterschiedlichen Brückenkonfigurationen auftreten. Die Lagerauswahl hängt von der Spannweite, der Lastgröße, dem Bewegungsbedarf, den Rotationsanforderungen, den Umgebungsbedingungen (Salz, Feuchtigkeit, Temperaturextreme), der Erdbebengefährdung und dem Wartungszugang ab. Jeder Lagertyp hat ein spezifisches mechanisches Verhalten, spezifische Schadensbilder und Inspektionsanforderungen.

Elastomerlager

Elastomerlager sind der am weitesten verbreitete Typ im modernen Brückenbau, insbesondere für Spannweiten bis zu 50 Metern. Sie bestehen aus Naturkautschuk- oder Neoprenplatten (Polychloropren), die Bewegungen durch Scherverformung aufnehmen. Das grundlegende Prinzip besteht darin, dass sich das Elastomer unter horizontaler Last elastisch schert, sodass sich der Überbau verschieben kann, während das Lager die volle Drucklastübertragung aufrechterhält.

Es gibt zwei Untertypen: einfache Elastomerplatten (unbewehrt) und Schichtelastomerlager (stahlverstärkt). Einfache Platten werden nur für geringe Lasten und kleine Bewegungen verwendet – typischerweise bei Brücken mit kurzen Spannweiten, Fußgängerbrücken oder als sekundäre Lagerelemente. Sie sind auf eine maximale Druckspannung von etwa 5 bis 7 MPa begrenzt und neigen bei Überlastung zu übermäßigem Ausbeulen und Herauspressen.

Schichtelastomerlager bestehen aus abwechselnden Schichten von Elastomer und dünnen Stahlblechen (typischerweise 1,5 bis 3 mm dick), die während der Herstellung miteinander vulkanisiert werden. Die Stahlbleche verhindern das seitliche Ausbeulen des Elastomers unter Druck, wodurch die vertikale Steifigkeit des Lagers drastisch erhöht wird, während die für die Bewegungsaufnahme erforderliche geringe Schersteifigkeit erhalten bleibt. Ein typisches Schichtlager für eine Autobahnbrücke kann 5 bis 20 Elastomerschichten von jeweils 8 bis 12 mm Dicke aufweisen, die durch Stahlbleche getrennt sind. Das Lager ist mit oberen und unteren Lastverteilungsplatten verbunden, die mit dem Überbau und dem Unterbau verschraubt oder verschweißt sind.

Das mechanische Verhalten von Elastomerlagern folgt vorhersehbaren technischen Prinzipien. Unter vertikaler Last wird das Lager zusammengedrückt – die Stahlbleche verhindern eine seitliche Ausdehnung, sodass die vertikale Steifigkeit 50- bis 100-mal höher ist als die Schersteifigkeit. Unter horizontaler Last verformt sich das Lager in Scherung mit einem Schubmodul G typischerweise im Bereich von 0,6 bis 1,2 MPa für Naturkautschuk und 0,7 bis 1,4 MPa für Neopren. Die horizontale Steifigkeit wird berechnet als K_h = (G × A) / h_rt, wobei A die Grundfläche und h_rt die Gesamtdicke des Elastomers ist. Die Scherdehnung ist unter kombinierter Eigenlast und thermischer Bewegung auf etwa 50 % und unter seismischer Belastung auf bis zu 100 % begrenzt.

Topflager

Topflager sind für Anwendungen mit hohen Lasten und moderaten Bewegungen konzipiert, bei denen Elastomerlager die erforderliche Tragfähigkeit oder Rotation nicht erreichen können. Sie bestehen aus einem Stahlzylinder (dem Topf), der eine Elastomerscheibe (typischerweise Naturkautschuk oder Neopren) enthält, die von einem eng im Zylinder sitzenden Stahlkolben zusammengedrückt wird. Ein Dichtring – oft aus Bronze oder Messing – verhindert das Herauspressen des Elastomers unter hohem Druck.

Das Topflager arbeitet nach dem Prinzip der hydrostatischen Einschließung. Die Elastomerscheibe wird im abgedichteten Zylinder zusammengedrückt, wodurch ein hoher hydrostatischer Innendruck entsteht, der es dem Lager ermöglicht, sehr hohe vertikale Lasten zu tragen – bis zu 10.000 kN oder mehr pro Lager. Die Rotation wird durch die Verformung des eingeschlossenen Elastomers ermöglicht, und die horizontale Bewegung erfolgt über eine Gleitschnittstelle (typischerweise PTFE gegen Edelstahl), die in die Lagereinheit integriert ist.

Topflager sind in zwei Ausführungen erhältlich: feste Topflager (nur Rotation) und geführte oder ungeführte gleitende Topflager (Rotation und Translation). Geführte Lager ermöglichen Bewegungen nur in eine Richtung (typischerweise längs), während ungeführte Lager multidirektionale Bewegungen zulassen. Die Gleitfläche besteht typischerweise aus einer PTFE-Schicht (Polytetrafluorethylen), die auf den Kolben aufgebracht ist und gegen eine polierte Edelstahl-Gegenlauffläche gleitet.

Die Inspektion von Topflagern konzentriert sich auf die Dichtungsintegrität. Wenn der Dichtring beschädigt wird oder der Zylinder korrodiert, kann die Elastomerscheibe unter Druck herausgedrückt werden, was zum Verlust der Umschließung und plötzlichem Verlust der vertikalen Tragfähigkeit führt. Abschnitt 9 des FHWA Bridge Inspector Reference Manual betont, dass Topflager auf Anzeichen von Leckagen am Dichtungskolben, Korrosionsnarben an der Zylinderwand und den Zustand der PTFE-Gleitfläche untersucht werden sollten.

Kalottenlager

Kalottenlager sind die bevorzugte Lösung für Anwendungen, die große Rotationen in mehrere Richtungen unter hohen Lasten erfordern. Sie enthalten keine Elastomerkomponenten – die Rotation wird stattdessen durch eine konvexe Kugelfläche (typischerweise aus poliertem Edelstahl) ermöglicht, die gegen eine konkave, mit PTFE ausgekleidete Gegenfläche gleitet. Die Geometrie erlaubt Rotationen um jede Achse durch den Kugelmittelpunkt und bietet so eine echte multidirektionale Rotationsfähigkeit.

Kalottenlager können als fest (nur Rotation) oder gleitend (Rotation plus Translation) ausgeführt werden. Bei einem festen Kalottenlager wird die Rotation über die Kugelschnittstelle ermöglicht, und das Lager ist oben und unten starr verschraubt. Bei einem gleitenden Kalottenlager ist eine zweite flache PTFE/Edelstahl-Gleitschnittstelle integriert – typischerweise oberhalb oder unterhalb des Kugelelements – um horizontale Translationen zu ermöglichen. Dies verleiht dem Lager sowohl multidirektionale Rotations- als auch multidirektionale Translationsfähigkeit.

Die Rotationskapazität von Kalottenlagern kann ±0,05 Radiant (etwa ±3 Grad) überschreiten, was wesentlich mehr ist als bei den meisten anderen Lagertypen. Dies macht sie ideal für gekrümmte und schiefe Brücken, weitgespannte Konstruktionen und Brücken mit erheblichem potenziellem Setzungsunterschied. Die vertikale Tragfähigkeit reicht von 1.000 kN bis über 30.000 kN, abhängig vom Kugeldurchmesser und den Materialspezifikationen.

Bei der Inspektion von Kalottenlagern ist auf den Zustand der PTFE-Auskleidung zu achten – Verschleiß, Verunreinigung oder Verschiebung verringern die Gleiteffizienz und können die Rotation blockieren. Die konvexe Edelstahlfläche sollte auf Riefen, Lochfraß oder Korrosion untersucht werden, die die PTFE-Schnittstelle beschädigen könnten. Dichtungssysteme, die die Gleitflächen vor Schmutz und Feuchtigkeit schützen, sollten auf ihre Integrität überprüft werden.

Scheibenlager

Scheibenlager sind eine moderne Alternative zu Topflagern und verwenden anstelle einer eingeschlossenen Elastomerplatte eine Polyetherurethan-Scheibe (Polyurethan). Die Urethan-Scheibe ist nicht in einem Zylinder eingeschlossen – sie ist so konzipiert, dass sie sich unter Last kontrolliert zusammendrückt und verformt, wodurch sie durch die elastische Verformung des Scheibenmaterials eine hervorragende Rotationsfähigkeit bietet.

Im Gegensatz zu Topflagern benötigen Scheibenlager keinen Dichtring, da das Urethanmaterial von Natur aus extrusionsbeständig ist und keine hydrostatische Einschließung erfordert. Dies eliminiert die häufigste Versagensart von Topflagern (Dichtungsleckage und Elastomeraustritt). Die Urethan-Scheibe ist zwischen oberen und unteren Stahlplatten gehalten, mit einem zentralen Rückhaltering, der die seitliche Verformung begrenzt.

Scheibenlager ermöglichen die Translation über eine separate PTFE/Edelstahl-Gleitschnittstelle, ähnlich wie bei Topf- und Kalottenlagern. Sie bieten eine Rotationskapazität, die mit Topflagern vergleichbar ist (±0,02 bis ±0,03 Radiant), mit verbesserter Ermüdungsleistung und geringerem Wartungsaufwand. Das Urethanmaterial bietet zudem inhärente Dämpfungseigenschaften, die für das seismische Verhalten vorteilhaft sein können.

Vergleich der hochbelastbaren Lagertypen:

Kipplager

Kipplager bestehen aus einem Stahlkippelement mit einer gekrümmten (zylindrischen) Unterseite, die auf einer flachen oder gekrümmten Auflagerplatte kippt. Die Rotation wird durch den Walzkontakt an der gekrümmten Schnittstelle ermöglicht, und die Translation erfolgt durch Gleiten der oberen Platte relativ zum Kippelement oder durch das Kippen des Elements selbst. Kipplager sind der traditionelle Stahllagertyp, der bei älteren Brücken verwendet wird, insbesondere bei solchen, die in der ersten Hälfte des 20. Jahrhunderts gebaut wurden.

Es gibt verschiedene Konfigurationen: Einfachkipplager (ein gekrümmtes Kippelement), Segmentkipplager (mehrere gekrümmte Segmente), Kippnestlager (Gruppen von Kippelementen) und Gelenkkipplager (eine Bolzenverbindung im Kippelement-Drehzentrum). Das einfache Kipplager ist am gebräuchlichsten und besteht typischerweise aus einem Stahlguss- oder Stahlschweißkippelement mit einem Krümmungsradius von 150 bis 600 mm.

Das grundlegende Verhalten eines Kipplagers wird durch den Krümmungsradius und den Reibungskoeffizienten bestimmt. Wenn das Kippelement kippt, wandert der Kontaktpunkt entlang der gekrümmten Oberfläche, und die für eine weitere Neigung erforderliche Horizontalkraft entspricht der vertikalen Last multipliziert mit der horizontalen Verschiebung geteilt durch die vertikale Höhe des Kippelements. Diese inhärente Rückstellkraft muss vom Unterbau oder durch zusätzliche Rückhaltemechanismen aufgenommen werden.

Kipplager sind stark korrosionsanfällig, da sie freiliegende Stahlelemente mit begrenztem oder keinem Korrosionsschutz sind. Die gekrümmten Kontaktflächen sind besonders gefährdet – Korrosionsnarben am Kippradius oder an der Auflagerplatte zerstören die glatte Abrollschnittstelle und führen zu blockierter Bewegung oder unregelmäßigem Verhalten. Die FHWA weist darauf hin, dass Kipplager unter seismischer Belastung instabil werden können, da das Kippelement über seinen Auslegungsbereich hinaus kippen und sich lösen kann.

Rollenlager

Rollenlager verwenden zylindrische Stahlrollen zwischen flachen Auflagerplatten, um Translationsbewegungen durch Rollbewegung aufzunehmen. Sie werden unterteilt in Einzelrollenlager (eine große Rolle) und Rollennestlager (mehrere kleinere Rollen zwischen parallelen Platten). Die Rollen bestehen typischerweise aus hochfestem Stahl mit gehärteten Oberflächen und werden durch Seitenplatten oder Käfige geführt, um die Ausrichtung beizubehalten.

Rollenlager haben eine inhärent geringe Reibung – der Rollreibungskoeffizient beträgt typischerweise 0,01 bis 0,03, wesentlich niedriger als Gleitreibung, sodass sehr geringe Horizontalkräfte erforderlich sind, um eine Bewegung auszulösen. Dies macht sie effektiv für die Aufnahme großer Translationsbewegungen bei weitgespannten Brücken. Die Rotationsfähigkeit von Rollenlagern ist begrenzt – sie nehmen Rotationen eher durch ungleichmäßige Kontaktdruckverteilung als über eine gelenkige Rotationsschnittstelle auf.

Die Hauptschwachstelle von Rollenlagern besteht darin, dass die Rollen parallel und korrekt ausgerichtet bleiben müssen. Wenn Korrosion, Schmutz oder ungleichmäßige Belastung zu einer Schrägstellung oder Blockierung der Rollen führen, setzt sich das Lager fest. Rollenlager benötigen zudem eine zuverlässige seitliche Führung, um ein seitliches Wandern der Rollen zu verhindern. Die moderne Praxis bevorzugt für Neubauten andere Lagertypen (Elastomer-, Topf-, Kalotten- oder Scheibenlager), aber viele historische, noch in Betrieb befindliche Brücken sind auf Rollen- oder Kipplager angewiesen.

Gleitlager (PTFE-Lager)

Gleitlager ermöglichen Bewegungen durch relatives Gleiten zwischen zwei reibungsarmen Oberflächen – typischerweise PTFE (oder ein gefüllter PTFE-Verbundwerkstoff), das gegen polierten Edelstahl gleitet. Der Reibungskoeffizient für PTFE auf Edelstahl ist unter dynamischen Bedingungen sehr gering (0,03 bis 0,08), jedoch unter statischen Bedingungen höher (0,05 bis 0,12), was bedeutet, dass die zum Einleiten einer Bewegung erforderliche Kraft größer ist als die Kraft, die zum Aufrechterhalten erforderlich ist.

Einfache Gleitlager (ohne elastomere oder mechanische Rotationskomponenten) sind auf einen separaten Gelenkmechanismus angewiesen – entweder einen Topf, eine Scheibe, ein Kugelsegment oder ein Kippelement oberhalb oder unterhalb der Gleitschnittstelle – um Rotationen aufzunehmen. In der modernen Praxis werden Gleitlager fast immer mit einem anderen Lagertyp kombiniert, um eine vollständige Lagereinheit zu schaffen, die sowohl Rotation als auch Translation bewältigt.

Die PTFE-Gleitfläche kann für unidirektionale Bewegung (geführtes Gleitlager) oder multidirektionale Bewegung (ungeführtes oder Topf-Kalotten-Gleitlager) ausgelegt sein. Die Edelstahl-Gegenlauffläche muss eine Oberflächenrauheit von 0,1 bis 0,2 μm Ra aufweisen, um Reibung und Verschleiß zu minimieren. Zu den Inspektionsschwerpunkten gehören PTFE-Verschleiß (eine Dickenabnahme von mehr als 50 % zeigt Austauschbedarf an), Verunreinigung der Gleitschnittstelle durch Sand oder Schmutz sowie Korrosion der Edelstahl-Gegenlauffläche.

Seismische Isolationslager

Seismische Isolationslager sind eine spezialisierte Kategorie, die Brücken vor Erdbebenschäden schützen soll, indem die Eigenperiode des Bauwerks von den dominanten Frequenzen der Erdbodenbewegung weggeschoben wird. Sie funktionieren, indem sie eine flexible Schnittstelle zwischen Überbau und Unterbau schaffen, die die Brücke von der Bodenbewegung entkoppelt und die auf das Bauwerk übertragenen seismischen Kräfte im Vergleich zu einer nicht isolierten Brücke um den Faktor 3 bis 6 reduziert.

Zwei Typen sind von Caltrans für die seismische Isolierung von Brücken vorqualifiziert: Blei-Gummi-Lager (LRB) und Gleitpendellager (FPSB).

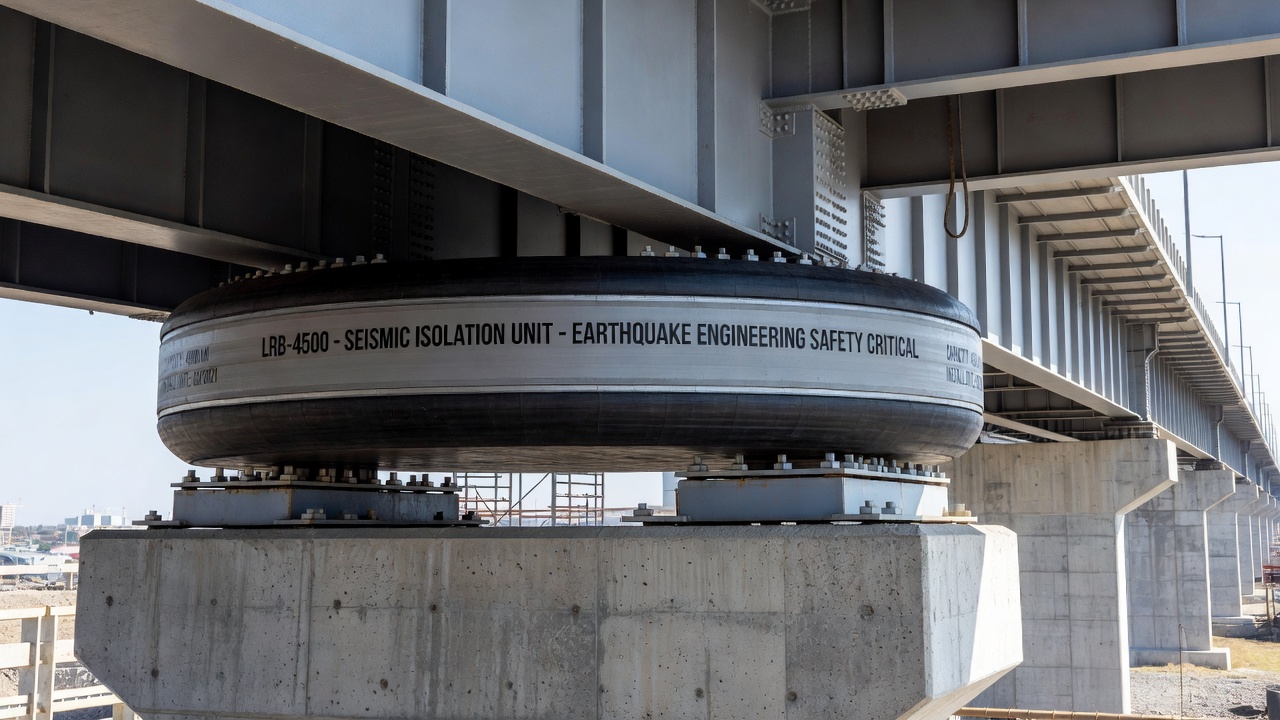

Blei-Gummi-Lager (LRB) sind Elastomerlager mit einem zylindrischen Bleikern, der durch die Mitte eingeführt wird. Der Bleikern sorgt durch plastisches Fließen bei Erdbebenanregung für Energiedissipation – das Blei verformt sich bei niedriger Spannung (etwa 10 MPa) plastisch und dämpft so die seismische Reaktion. Unter geringer Belastung (Wind, thermische Bewegung) sorgt der Bleikern für Steifigkeit und verhindert unerwünschte Bewegungen. Unter Erdbebenbelastung fließt das Blei, das Lager wird flexibel und die Eigenperiode des Bauwerks verschiebt sich. LRBs kombinieren die Funktionen der vertikalen Unterstützung, der lateralen Flexibilität und der Energiedissipation in einer kompakten Einheit.

Gleitpendellager (FPSB) bestehen aus einer konkaven Edelstahl-Gleitfläche und einem gelenkigen Gleitelement, das mit PTFE-Verbundwerkstoff beschichtet ist. Die Isolationsperiode wird durch den Krümmungsradius der konkaven Oberfläche bestimmt – ein größerer Radius erzeugt eine längere Periode. Die Reibung an der Gleitschnittstelle sorgt für Energiedissipation. FPSBs haben den Vorteil der Selbstzentrierung – nach einem Erdbeben bringt das Gewicht der Konstruktion den Gleiter von selbst an den tiefsten Punkt der konkaven Oberfläche zurück. Sie können sehr große Verschiebungen aufnehmen (bis zu ±500 mm oder mehr) und eignen sich sowohl für Neubau- als auch für Nachrüstungsanwendungen.

Seismische Isolationslager erfordern eine spezialisierte Inspektion, die über die konventionelle Lagerinspektion hinausgeht. Zu den wichtigsten Prüfpunkten gehören der Zustand des Bleikerns (bei LRBs), die Restverschiebung nach einem Ereignis (die angibt, ob sich das Lager zurückzentriert hat), der Zustand der Gleitschnittstelle (bei FPSBs), Anzeichen von Fließen oder Ermüdung sowie die Überprüfung, ob die Bewegungskapazität nicht durch Korrosion oder Schmutzablagerungen beeinträchtigt wurde.

Bewegungsmechanismen von Brückenlagern

Brückenlager nehmen Bewegungen des Überbaus durch drei grundlegende Mechanismen auf: Scherverformung, Gleiten und Rollen. Jeder Mechanismus beinhaltet unterschiedliche Physik, erzeugt unterschiedliches Kraft-Verschiebungs-Verhalten und stellt unterschiedliche Inspektionsanforderungen.

Scherverformung ist der Bewegungsmechanismus von Elastomerlagern. Wenn sich der Überbau horizontal relativ zum Unterbau bewegt, verformen sich die Elastomerschichten in Scherung – die Ober- und Unterseite jeder Elastomerschicht bleiben mit den Stahlblechen verbunden, und das Elastomer selbst erfährt eine Scherdehnung proportional zur horizontalen Verschiebung geteilt durch die gesamte Elastomerdicke. Die durch Scherverformung erzeugte Rückstellkraft ist proportional zur Verschiebung (linear-elastisches Verhalten), gesteuert durch den Schubmodul G und die Grundfläche des Lagers. Diese lineare Rückstellkraft ist für Bewegungen im Betriebszustand vorteilhaft, da sie ein vorhersagbares, selbstzentrierendes Verhalten bietet.

Gleiten ist der Bewegungsmechanismus von PTFE/Edelstahl-Schnittstellen bei Topf-, Kalotten-, Scheiben- und Gleitlagern. Der Reibungskoeffizient bestimmt die Kraft, die zum Einleiten und Aufrechterhalten der Bewegung erforderlich ist. Gleiten ist durch ein Stick-Slip-Verhalten gekennzeichnet – die Haftreibung übersteigt die Gleitreibung, sodass die zum Starten der Bewegung erforderliche Kraft höher ist als die Kraft, die zur Aufrechterhaltung erforderlich ist. Im Laufe der Zeit können PTFE-Verschleiß, Verunreinigungen und Oberflächenverschlechterung die Reibung drastisch erhöhen, was zur Blockierung des Lagers führt.

Rollen ist der Bewegungsmechanismus von Kipp- und Rollenlagern. Die Rollreibung ist sehr gering (Rollreibungskoeffizient 0,01 bis 0,03), aber die Abrollschnittstelle erfordert präzise Geometrie und Sauberkeit. Jegliche Korrosionsnarben, Schmutz oder Oberflächenschäden verwandeln den Rollkontakt in einen Gleit- oder Haftkontakt.

Häufige Lagerschäden und Versagensarten

Brückenlagerschäden können in mehrere Kategorien eingeteilt werden, jede mit spezifischen Ursachen, beobachtbaren Indikatoren und Folgen. Das FHWA Bridge Inspector Reference Manual (Abschnitt 9) bietet detaillierte Anleitungen zur Identifizierung und Bewertung von Lagerschäden bei Routine- und eingehenden Inspektionen.

Rissbildung und Spaltung von Elastomerlagern tritt auf, wenn das Elastomer übermäßigen Zugdehnungen, Ozoneinwirkung oder thermischen Wechselbeanspruchungen ausgesetzt ist. Bei Schichtlagern beginnt die Rissbildung typischerweise an den Rändern des Lagers (wo die Scherdehnungen am höchsten sind) und breitet sich nach innen aus. Risse, die durch mehrere Elastomerschichten dringen oder die Stahlbleche erreichen, deuten auf eine fortgeschrittene Verschlechterung hin. Die AASHTO LRFD Bridge Design Specifications begrenzen die maximale Scherdehnung in Elastomerlagern, um sicherzustellen, dass die Zugspannungen an den Rändern innerhalb akzeptabler Grenzen bleiben.

Ausbeulung von Elastomerlagern – die seitliche Ausdehnung der freien Ränder unter vertikaler Druckbelastung – ist bis zu einem gewissen Grad normal. Bei Schichtlagern beult jede Elastomerschicht unabhängig zwischen den Stahlblechen aus. Übermäßiges Ausbeulen deutet darauf hin, dass das Lager überlastet ist, der Blechabstand zu groß ist oder das Elastomer durch Alterung an Steifigkeit verloren hat. Einfache Elastomerplatten (unbewehrt) beulen stärker aus und können seitlich herausgepresst werden, wenn das Lager im Verhältnis zu seinen Grundabmessungen zu dünn ist.

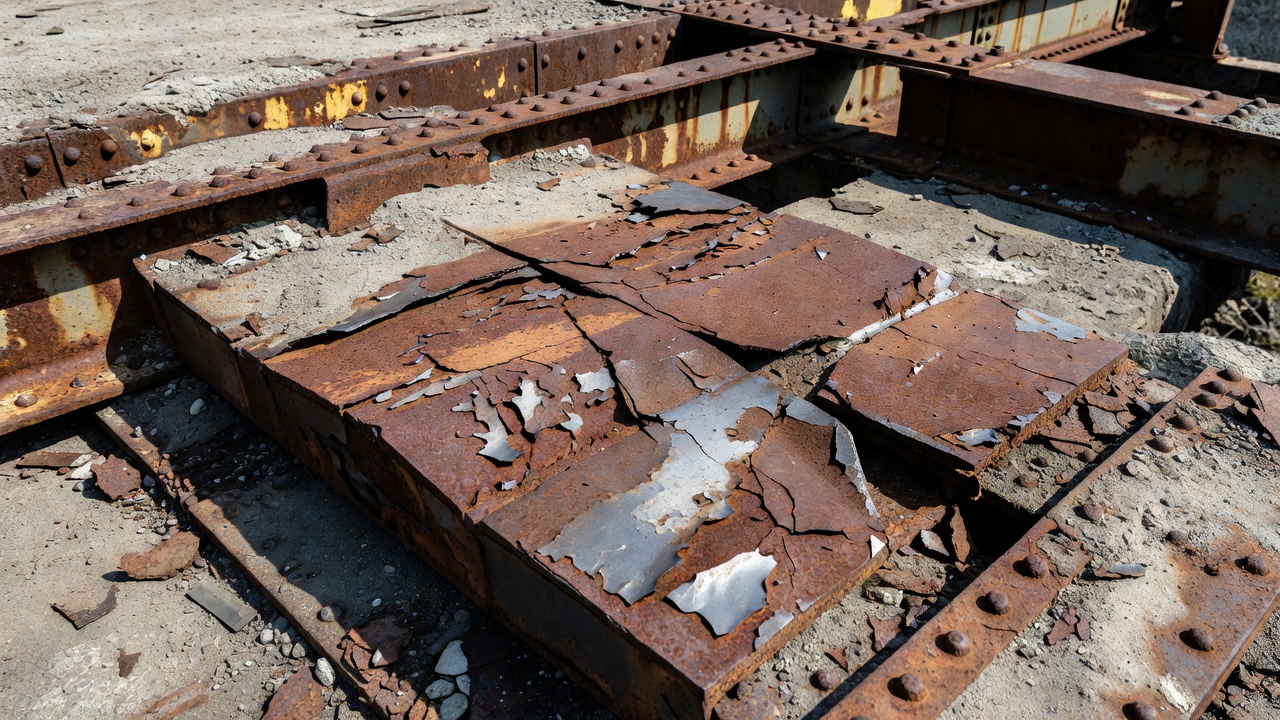

Korrosion ist die dominierende Versagensart bei Stahllagern – Kipplagern, Rollenlagern, Topflagerzylindern, Sohlplatten, Auflagerplatten und Ankerbolzen. Salzhaltiges Wasser aus undichten Fahrbahnübergängen ist das primäre korrosive Medium. Korrosion von lasttragenden Kontaktflächen (Kippradius, Rollenoberfläche, PTFE-Gegenlauffläche) ist besonders schädlich, da sie Bewegungen blockiert. Korrosion von Ankerbolzen verringert die Fähigkeit des Lagers, horizontalen Kräften zu widerstehen. Ein Querschnittsverlust von 20 % oder mehr an einem lasttragenden Stahlelement wird typischerweise als kritisch angesehen.

Fehlausrichtung tritt auf, wenn ein Lager nicht korrekt positioniert oder relativ zum Überbau und Unterbau ausgerichtet ist. Ursachen sind Montagefehler, unterschiedliche Setzungen von Pfeilern oder Widerlagern, thermische Verschiebungen, die die Bemessungsannahmen überschreiten, und seismische Verschiebungen. Anzeichen für eine Fehlausrichtung sind ungleichmäßige Lagerspalte, exzentrische Kontaktmuster, Kontaktspuren am angrenzenden Beton und sichtbare Rotation der Lagereinheit relativ zu ihrem Fundament.

Blockierte Bewegung – die Unfähigkeit eines beweglichen Lagers, zu verschieben oder zu rotieren – ist eine der folgenreichsten Lagerstörungen. Sie kann aus Korrosionsblockierung, Schmutzansammlung, PTFE-Durchverschleiß oder übermäßiger Reibung resultieren. Die Folgen umfassen induzierte Kräfte in Strukturbauteilen, Schäden an Fahrbahnübergängen, Rissbildung in Fahrbahnplatten und Überbeanspruchung von Unterbauelementen. Eine blockierte Bewegung wird bei der Inspektion oft durch Messung der relativen Position des Lagers und Vergleich mit der zu erwartenden Position basierend auf der Umgebungstemperatur zum Zeitpunkt der Inspektion festgestellt.

Ankerbolzenversagen (Bruch, Herausziehen oder korrosionsbedingter Querschnittsverlust) beeinträchtigt die Fähigkeit des Lagers, horizontalen Kräften zu widerstehen. Dies ist besonders gefährlich bei festen Lagern, auf die zur Verteilung von Brems- und Erdbebenkräften auf den Unterbau angewiesen ist. Ein Ankerbolzenversagen kann dazu führen, dass sich das gesamte Lager verschiebt, was zum Verlust der Auflagerfläche und möglicherweise zum Einsturz des gestützten Trägers führt.

Alterung und Aushärtung von Elastomer – mit der Zeit unterliegen Naturkautschuk und Neopren chemischen Veränderungen durch Ozon, UV-Einstrahlung und thermische Wechselbeanspruchung. Das Elastomer härtet aus, verliert an Elastizität und kann Oberflächenrisse entwickeln. Ausgehärtete Elastomerlager haben eine verminderte Fähigkeit, Scherverformungen aufzunehmen, was die auf den Unterbau übertragenen Horizontalkräfte erhöht.

FHWA SNBI Lagerzustandsbewertung (B.C.07)

Gemäß den FHWA Specifications for the National Bridge Inventory (SNBI) , gültig für die Datenerfassung ab Januar 2025 mit vollständiger Einhaltung bis März 2028, erhielten Brückenlager ein eigenes Zustandsbewertungsfeld – B.C.07 Bewertung des Brückenlagerzustands. Dies ist eine wesentliche Änderung gegenüber dem bisherigen NBI-Codierungsleitfaden, bei dem der Lagerzustand in der Überbau- oder Unterbaubewertung subsumiert war, wodurch lagerspezifische Verschlechterungen für Anlagenmanagementsysteme oft unsichtbar blieben.

Die B.C.07-Bewertung verwendet die standardmäßige FHWA-Allgemeinzustandsbewertungsskala von 0 bis 9:

Eine Brücke, die im bundesweiten Gut/ Befriedigend/ Schlecht-System als Schlecht eingestuft ist (jedes Bauteil mit 4 oder schlechter), löst Förderfähigkeitserwägungen für das Highway Bridge Program aus. Eine Bewertung von 3 oder schlechter bei B.C.07 stellt einen kritischen Befund gemäß NBIS-Vorschriften dar, der sofortige Folgemaßnahmen erfordert, einschließlich detaillierter Dokumentation, Bewertung von Lastbeschränkungen und Planung von Abhilfemaßnahmen.

Für Brücken des National Highway System (NHS) schreibt SNBI auch eine elementbezogene Datenerfassung gemäß dem AASHTO Manual for Bridge Element Inspection (MBEI) vor. Das Lagerelement wird über vier Zustandsstufen (CS1 bis CS4) quantifiziert, wobei die Summe der Mengen über alle vier Stufen der gesamten Lagermenge auf der Brücke entspricht. Dies ermöglicht es Brückenbauingenieuren, Verschlechterungsraten zu berechnen, die verbleibende Nutzungsdauer zu modellieren und gezielte Reparaturen zu planen.

Lagerinspektionsverfahren

Die Inspektion von Brückenlagern erfordert eine systematische Untersuchung der gesamten Lagereinheit – Sohlplatte, Lagerelement, Auflagerplatte, Ankerbolzen, umgebender Beton und Bewegungsindikatoren. Das FHWA Bridge Inspector Reference Manual widmet Abschnitt 9 speziell der Lagerinspektion und -bewertung.

Routineinspektion von Lagern umfasst die visuelle Beobachtung aller zugänglichen Oberflächen. Der Prüfer sollte überprüfen, ob das Lager korrekt positioniert und ausgerichtet ist, die Ankerbolzen intakt und nicht korrodiert sind, das Lagerelement keine Anzeichen von Verschlechterung oder Überlastung zeigt und die Bewegung wie vorgesehen erfolgt. Bei beweglichen Lagern sollte der Prüfer den Spalt zwischen den Lagerkomponenten messen und die gemessene Position mit der Umgebungstemperatur zum Zeitpunkt der Inspektion korrelieren.

Inspektion spezifischer Lagertypen:

Bei Elastomerlagern bewertet der Prüfer den Zustand der sichtbaren Elastomeroberflächen einschließlich der freien Ränder zwischen den Schichten. Das Lager wird auf Rissbildung, Spaltung, Ausbeulung, Ablösung des Elastomers von den Stahlblechen und Anzeichen von Extrusion untersucht. Ablösung wird durch die Trennung des Elastomers vom Stahlblech an den Rändern erkannt.

Bei Topflagern ist das kritische Inspektionsmerkmal die Dichtung. Der Prüfer sucht nach Anzeichen von Elastomeraustritt am Dichtring, der als dünner Film oder Wulst an der Kolben-Zylinder-Grenzfläche erscheint. Korrosionsnarben auf der freiliegenden Zylinderwand sollten zur Bewertung des Querschnittsverlusts in der Tiefe gemessen werden.

Bei Kalottenlagern überprüft der Prüfer, ob die Kugelschnittstelle frei rotieren kann und die PTFE-Auskleidung nicht durchgescheuert oder verschoben ist. Edelstahloberflächen werden auf Riefen, Lochfraß oder Korrosionsverfärbungen untersucht, die die Reibung erhöhen könnten.

Bei Kipp- und Rollenlagern untersucht der Prüfer die gekrümmten Kontaktflächen auf Korrosionsnarben, die das Abrollen stören würden. Das Kippelement sollte unter normalen Bedingungen lotrecht (vertikal) sein – eine Neigung über die Konstruktionsgrenzen hinaus deutet auf Ankerbolzenversagen oder Lagerverschiebung hin.

Bei Gleitlagern ist die PTFE/Edelstahl-Schnittstelle das primäre Inspektionsziel. Ein PTFE-Verschleiß von mehr als 50 % der ursprünglichen Dicke gilt als kritisch. Verunreinigungen der Gleitschnittstelle durch Sand, Streusalzrückstände oder Schmutz sollten dokumentiert werden.

Inspektionshäufigkeit wird durch NBIS-Anforderungen geregelt – Routineinspektion in Abständen von höchstens 24 Monaten für die meisten Brücken. Brücken mit bekannten Lagermängeln, bruchkritischen Bauteilen oder Erdbebengefährdung können häufigere Inspektionen erfordern. Eine eingehende Lagerinspektion (Entfernen von Abdeckungen, Reinigen von Oberflächen, Durchführen von Messungen) wird typischerweise in Abständen von 5 bis 10 Jahren durchgeführt, oder wenn die Routineinspektion auf ein potenzielles Problem hindeutet.

Folgen von Lagerausfällen

Ein Lagerausfall führt zu kaskadierenden Sekundärschäden in der gesamten Brückenkonstruktion, deren Kosten oft weit über den Austausch des Lagers selbst hinausgehen. Das Verständnis dieser Ausfallfolgen ist für die Priorisierung von Lagerwartung und -austausch unerlässlich.

Trägerüberbeanspruchung tritt auf, wenn ein blockiertes bewegliches Lager den Träger daran hindert, sich bei thermischer Ausdehnung frei zu bewegen. Anstatt dass das Lager die Bewegung aufnimmt, muss der Träger selbst die thermische Dehnung absorbieren. Bei einem Stahlträger erzeugt eine 30 °C Temperaturerhöhung, die über eine Länge von 30 Metern behindert wird, eine Druckspannung von etwa 72 MPa (σ = α × ΔT × E = 12×10⁻⁶ × 30 × 200.000) – fast 25 % der Streckgrenze von üblichem Baustahl. Über mehrere thermische Zyklen kann dies zu bleibenden Verformungen des Trägers, lokalem Beulen an den Auflagern oder Ermüdungsrissen führen.

Schäden an Fahrbahnplatte und Fahrbahnübergängen sind die häufigste Sekundärwirkung von Lagerausfällen. Wenn sich Lager blockieren, werden die Fahrbahnübergänge (die für bestimmte Bewegungsbereiche ausgelegt sind) über ihre Grenzen hinaus beansprucht. Kompressionsfugen beulen aus und werden herausgedrückt. Offene Fugen können durch Abreißen der Stahllaschen vom Beton beschädigt werden. Abdichtungen an Übergängen werden zerrissen, sodass Wasser und Streusalze zu den Lagern gelangen – was die Korrosion, die das Problem verursacht hat, noch beschleunigt.

Rissbildung im Unterbau resultiert aus übertragenen Kräften, für die der Unterbau nicht ausgelegt war. Ein festsitzendes bewegliches Lager an einem Pfeiler kann horizontale Kräfte aus thermischer Ausdehnung in den Pfeilerkopf, die Stützen oder die Widerlagermauer übertragen und diagonale Zugrisse verursachen. Über mehrere thermische Zyklen weiten und vergrößern sich diese Risse, was möglicherweise eine Pfeilersanierung erforderlich macht.

Verlust der vertikalen Auflagekraft ist die schwerwiegendste Folge – obwohl selten, tritt sie auf, wenn Lagerkomponenten katastrophal versagen. Ein Topflager, das seine Dichtungsumschließung verliert, kann seine Elastomerscheibe herauspressen, wodurch der gestützte Träger plötzlich um mehrere Millimeter abfällt.

Lagerwechsel und Hubverfahren

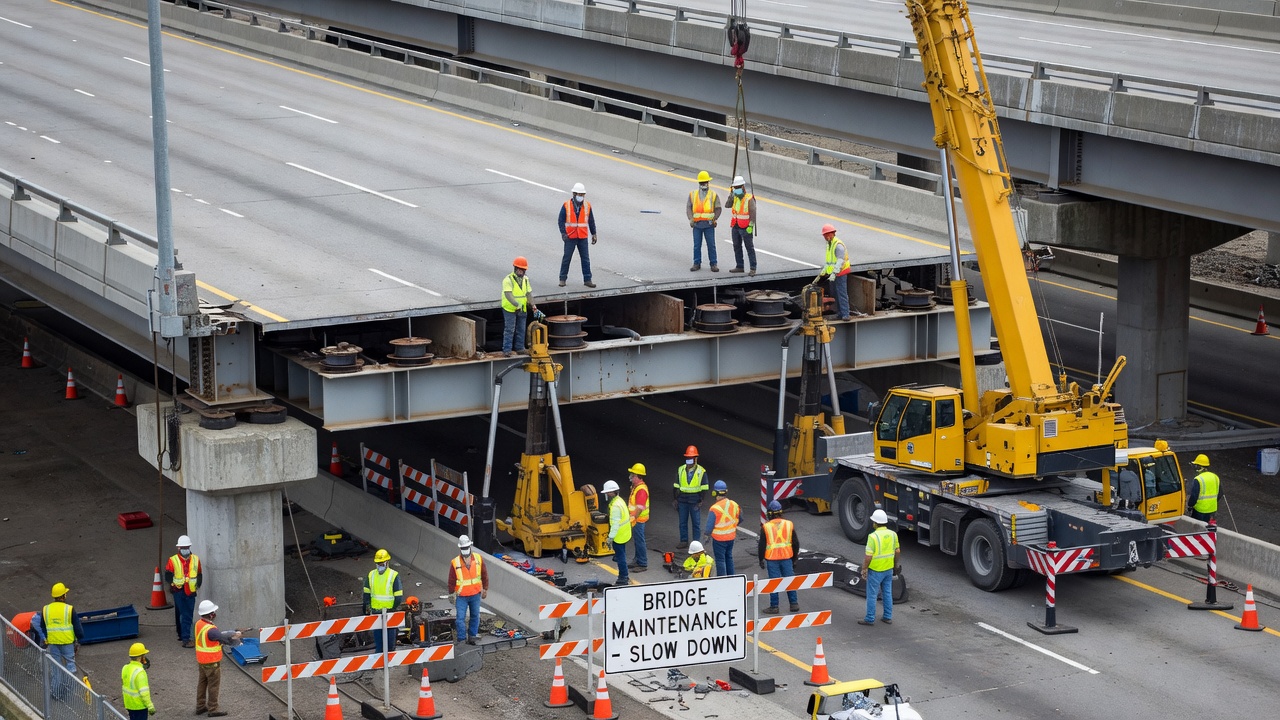

Der Austausch von Brückenlagern ist ein hochgradig kontrollierter struktureller Vorgang, der Präzisionshub, temporäre Unterstützung und systematische Lastübertragung erfordert. Das FHWA Bridge Maintenance: Superstructure Manual stellt fest, dass die einzige Wartung, die kein Anheben erfordert, die Reinigung und die Vermeidung von Schmutzansammlungen um die Lagereinheit herum ist.

Der Hubvorgang beginnt mit der Installation von Hydraulikzylindern (Pressen) neben jedem Lager, das ausgetauscht werden muss. Die Pressen stützen den Überbau an Festpunkten – typischerweise an Trägerendversteifungen, Querträgeranschlüssen oder direkt an der Lagersohlplatte. Hochtragfähige Kontermutterzylinder (Hydraulikzylinder mit mechanischen Kontermuttern) sind Standardausrüstung, da sie die Last nach dem Ablassen des Hydraulikdrucks unbegrenzt halten können, was die Sicherheit während des Lagerwechsels gewährleistet.

Synchrones Heben ist für Brücken mit mehreren Hubpunkten unerlässlich. Wenn die Pressen nicht synchronisiert sind, können unterschiedliche Verschiebungen zwischen den Hubpunkten die Konstruktion überbeanspruchen. Split-Flow-Pumpen oder Synchronhebewerke (wie Enerpac EVO-Systeme) steuern bis zu 12 Hubpunkte gleichzeitig und halten eine Genauigkeit von 1 mm (0,040 Zoll) zwischen den führenden und nachlaufenden Zylindern ein.

Der typische Austauschablauf ist:

1. Installation von Hydraulikpressen neben dem/den auszutauschenden Lager(n).
2. Schrittweises Ausfahren der Pressen – typischerweise 5 bis 15 mm – gerade genug, um das Lager zu entlasten.
3. Mechanisches Sichern der Last mit dem Kontermutternmechanismus an jedem Zylinder.
4. Entfernen des beschädigten Lagers – dies kann einen teilweisen Abriss des Auflagersockels oder Mörtelbetts erfordern.
5. Reinigen und Vorbereiten des Lagersitzes – Entfernen von Schmutz, korrodiertem Material und beschädigtem Vergussmörtel.
6. Einbau des neuen Lagers – Ausrichtung auf korrekte Höhe, Fluchtung und Orientierung gemäß Konstruktionsspezifikation.
7. Nachdem der Vergussmörtel die erforderliche Festigkeit erreicht hat, Lösen der Kontermuttern und systematisches Einfahren der Zylinder, um die Last auf das neue Lager zu übertragen.
8. Absenken der Fahrbahnplatte und Überprüfung, ob das neue Lager gleichmäßig belastet ist.

Inspektion nach dem Einbau ist entscheidend. Der Prüfer muss überprüfen, ob das neue Lager korrekt ausgerichtet ist (Bewegungsrichtung, Festlager- vs. Bewegungsbezeichnung), die Ankerbolzen korrekt angezogen sind, die Bewegung nicht behindert wird und die Lagerhöhe mit den angrenzenden Auflagern übereinstimmt.

Integrale Widerlagerbrücken – Die Strategie zur Lagervermeidung

Ein wachsender Trend im Brückenbau, der die Nachfrage nach Lagern direkt beeinflusst, ist die integrale Widerlagerbrücke – eine fugenlose Konstruktion, bei der der Überbau starr mit dem Widerlager verbunden ist, wodurch Fahrbahnübergänge und Lager an den Brückenenden entfallen. Bei semi-integralen Widerlagerkonstruktionen ist die Fahrbahnplatte mit dem Widerlager verbunden, das Widerlager kann jedoch auf einem Fundamentlager frei rotieren.

Integrale Widerlagerbrücken nehmen thermische Bewegungen durch die Durchbiegung der Widerlagerpfähle und die Flexibilität der Anrammungsverfüllung auf. Dies eliminiert die beiden wartungsintensivsten Brückenkomponenten (Lager und Fahrbahnübergänge), stellt jedoch neue Anforderungen an die Widerlagerfundament- und die Rampenbelagsplanung.

Die FHWA fördert den Bau integraler Widerlager seit den 1980er Jahren aktiv, und viele staatliche Straßenbaubehörden schreiben heute integrale Widerlager für Brücken mit einer Gesamtlänge von bis zu 150 bis 200 Metern vor (abhängig von Schiefe, Baugrund und Temperaturbereich). Bei längeren Brücken oder Brücken auf festen Pfeilern bleiben Zwischenlager erforderlich.

Seismische Isolationslager – Detaillierte Konstruktion und Verhalten

Seismische Isolationslager verdienen eine gesonderte Betrachtung, da ihre Funktion über die konventionelle Lastübertragung und Bewegungsaufnahme hinausgeht – sie verbessern aktiv das strukturelle Verhalten der Brücke während Erdbeben.

Das Prinzip der seismischen Isolierung ist die Periodenverschiebung. Eine nicht isolierte Brücke hat eine Eigenperiode typischerweise im Bereich von 0,2 bis 0,8 Sekunden – innerhalb des dominanten Energiebereichs der meisten Erdbeben. Das Bauwerk erfährt daher hohe seismische Beschleunigungskräfte. Durch die Einführung flexibler Lager an der Schnittstelle zwischen Überbau und Unterbau verschiebt sich die Eigenperiode einer isolierten Brücke auf 1,5 bis 3,0 Sekunden, wodurch die Konstruktion vom dominanten Energiegehalt des Erdbebens entfernt wird und die Basisbeanspruchung um 60 % bis 80 % reduziert wird.

Blei-Gummi-Lager (LRB) kombinieren geringe Schersteifigkeit (für Periodenverschiebung) mit hoher Dämpfung (für Energiedissipation). Der Bleikern fließt bei einer Spannung von etwa 10 MPa und bietet einen stabilen hysteretischen Energiedissipationsmechanismus. Die Elastomerkomponente sorgt für die Rückstellkraft und vertikale Tragfähigkeit. Nach dem Erdbeben bringt die elastomere Rückstellkraft das Lager in seine ursprüngliche Position zurück, wobei eine gewisse Restverschiebung (typischerweise 5 bis 20 mm) verbleiben kann, wenn der Bleikern geflossen ist.

Gleitpendellager (FPSB) arbeiten nach einem anderen Prinzip – die Isolationsperiode wird durch den Krümmungsradius der konkaven Oberfläche bestimmt (T = 2π√(R/g), wobei R der Radius und g die Erdbeschleunigung ist). Ein Radius von 2 Metern erzeugt eine Periode von etwa 2,8 Sekunden, unabhängig vom gestützten Gewicht – die Periode ist masseunabhängig, was ein erheblicher Vorteil für Brücken mit variablem Eigengewicht ist.

Das FPSB nimmt Verschiebungen auf, indem der Gleiter die konkave Oberfläche hinaufwandert, wobei das Gewicht der Konstruktion die Rückstellkraft liefert. Der Reibungskoeffizient der PTFE-Edelstahl-Schnittstelle (typischerweise 0,05 bis 0,12) sorgt für die Energiedissipation. FPSBs sind selbstzentrierend, da das Gewicht der Konstruktion den Gleiter stets an den tiefsten Punkt der konkaven Oberfläche zurückführt.

Seismische Isolationslager benötigen einen Freiraum um das Lager, um die Auslegungsverschiebung ohne Anstoß an angrenzende Bauteile aufnehmen zu können. Die Auslegungsverschiebung wird aus der Erdbebengefährdung, der Periode des isolierten Bauwerks und dem angestrebten Leistungsniveau berechnet. Für eine Brücke in einer Region mit hoher Seismizität kann die Auslegungsverschiebung ±300 mm überschreiten, was erhebliche Freiräume erfordert.

Inspektion von seismischen Isolationslagern ist anspruchsvoller als bei konventionellen Lagern. Der Prüfer muss überprüfen: (1) ob die Verschiebungskapazität nicht durch Schmutz oder angrenzende Bauteileingriffe verringert wurde, (2) ob das Lager keine Anzeichen von Fließen oder Beschädigung durch frühere seismische Ereignisse aufweist (sofern nicht durch Konstruktion zugelassen), (3) ob Schutzabdeckungen und Dichtungen intakt sind, (4) ob die Restverschiebung nach einem seismischen Ereignis innerhalb akzeptabler Grenzen liegt, und (5) ob Bleikerne (bei LRBs) keine Anzeichen von Verschlechterung oder Kavitation aufweisen.

Bewährte Praktiken der Lagerwartung

Proaktive Lagerwartung ist wesentlich kosteneffizienter als reaktiver Austausch.

Reinigung ist die grundlegendste Wartungstätigkeit. Schmutzansammlungen um Lager herum halten Feuchtigkeit und Streusalze zurück, beschleunigen Korrosion und blockieren physisch Bewegungen. Lager sollten bei jeder Routineinspektion gereinigt werden – Entfernen von Schmutz, Schlamm, Vogelnestern und Bewuchs aus dem Lagerbereich.

Entwässerungswartung verhindert, dass Wasser zu den Lagern gelangt. Entwässerungsöffnungen in Pfeilerköpfen und Widerlagerrückwänden müssen freigehalten werden. Fahrbahnübergänge über Lagern sollten instand gehalten werden, um Leckagen zu verhindern. Wenn ein Fahrbahnübergang über einem Lager undicht ist, sollte die Reparatur des Übergangs priorisiert werden, um eine weitere Einwirkung von korrosivem Abwasser auf das Lager zu verhindern.

Schmierung von Gleitlagern und Kipp-/Rollenkontaktflächen ist bei einigen Lagertypen erforderlich. Die Schmierung erfolgt typischerweise bei leicht angehobener Fahrbahnplatte mit Hydraulikpressen, um Schmiermittel in den Spalt pumpen zu können. Der Schmierstofftyp muss mit den Lagermaterialien kompatibel sein.

Korrosionsschutz – Stahllagerkomponenten sollten in ihrem Schutzanstrich erhalten werden. Abblätternde oder blasige Farbe an Stahllagern sollte gereinigt und neu beschichtet werden. Verzinkte Komponenten sollten auf Zinkabtrag untersucht werden.

Bewegungsüberprüfung sollte bei jeder Routineinspektion durchgeführt werden. Bei beweglichen Lagern sollte der Prüfer den gemessenen Öffnungsspalt und die Umgebungstemperatur aufzeichnen. Der Vergleich dieser Messung mit dem konstruktiven Zusammenhang zwischen Temperatur und Verschiebung bietet eine direkte Überprüfung der Bewegungsfunktionalität.

Überwachungsprogramme – für Brücken mit bekannten Lagerschwachstellen kann eine automatisierte Überwachung eine Früherkennung ermöglichen. Lineare Differential-Wegaufnehmer (LVDTs), Neigungsmesser und Dehnungsmessstreifen können an kritischen Lagern installiert werden, wobei Daten während thermischer Zyklen und Verkehrsbelastung aufgezeichnet werden. Die Daten ermöglichen Trendanalysen und die frühzeitige Erkennung sich entwickelnder Bewegungsprobleme, bevor sie Sekundärschäden verursachen.
