Was ist die Messung der Korrosionsrate?

Messung der Korrosionsrate in Stahlbeton

Definition und Einheiten

Die Messung der Korrosionsrate ist ein quantitatives elektrochemisches Verfahren zur Bestimmung der Geschwindigkeit, mit der Stahlbewehrung in Betonbauwerken korrodiert. Im Gegensatz zu qualitativen Methoden, die die Korrosionswahrscheinlichkeit anzeigen, wie die Halbzellenpotentialkartierung nach ASTM C876, liefert die Korrosionsratenmessung direkte numerische Daten über die tatsächliche Materialverlustrate des eingebetteten Stahls. Dies macht sie zu einem unverzichtbaren Werkzeug für die Bewertung des Bauwerkszustands, die Vorhersage der Restnutzungsdauer und die Priorisierung von Reparaturen.

Die Korrosionsrate wird durch drei miteinander verbundene Einheiten ausgedrückt. Die Korrosionsstromdichte (icorr) ist die grundlegendste elektrochemische Größe, gemessen in Mikroampere pro Quadratzentimeter (µA/cm²). Sie repräsentiert den elektrischen Strom, der pro Flächeneinheit der Bewehrungsstahloberfläche infolge der elektrochemischen Korrosionsreaktionen fließt. Die Umrechnung in den physikalischen Querschnittsverlust folgt aus dem Faradayschen Gesetz der elektrochemischen Äquivalenz, das besagt, dass die Masse des verlorenen Metalls direkt proportional zur übertragenen elektrischen Ladung ist. Für Baustahlbewehrung beträgt der üblicherweise verwendete Umrechnungsfaktor, dass 1 µA/cm² einer Querschnittsverlustrate von etwa 11,6 µm/Jahr (0,0116 mm/Jahr) entspricht. In Ländern, die imperiale Einheiten verwenden, werden Korrosionsraten auch in Mils pro Jahr (mpy) angegeben, wobei 1 Mil 0,001 Zoll entspricht. Die Umrechnung lautet: 1 µA/cm² ≈ 0,46 mpy für Stahl.

Die RILEM-TC-154-EMC-Empfehlung definiert die Korrosionsrate (Vcorr) formal als den volumetrischen Metallverlust pro Flächeneinheit pro Zeiteinheit, ausgedrückt in mm/Jahr, abgeleitet vom Korrosionsstrom durch die Gleichung: Vcorr (mm/Jahr) = 0,0116 × icorr (µA/cm²). Diese Beziehung setzt eine gleichmäßige Korrosion über die gemessene Stahloberfläche voraus, was eine entscheidende Unterscheidung bei der Interpretation von Ergebnissen aus chloridbelasteten Bauwerken ist, bei denen Lochfraßkorrosion dominiert.

Prinzip des linearen Polarisationswiderstands (LPR)

Das Verfahren des linearen Polarisationswiderstands ist die am weitesten verbreitete und wissenschaftlich validierte Methode zur Messung der Korrosionsrate von Bewehrung in Beton. Erstmals 1957 von Milton Stern und A. L. Geary eingeführt, basiert die Methode auf der Beobachtung, dass die Beziehung zwischen angelegtem Potential und resultierendem Strom für kleine Potentialverschiebungen (typischerweise ±10 bis ±30 mV) um das freie Korrosionspotential des Stahls (Ecorr) annähernd linear ist. Die Steigung dieses linearen Bereichs, ∆E/∆I, wird als Polarisationswiderstand (Rp) definiert.

Die grundlegende Beziehung wird durch die Stern-Geary-Gleichung geregelt:

icorr = B / Rp

wobei icorr die Korrosionsstromdichte in µA/cm², Rp der Polarisationswiderstand in Ω·cm² und B die Stern-Geary-Konstante in Volt ist. Die Konstante B wird aus den anodischen und kathodischen Tafel-Steigungen (βa und βc) abgeleitet:

B = (βa × βc) / (2,303 × (βa + βc))

Für Stahlbewehrung in Beton haben umfangreiche Kalibrierungsstudien anhand gravimetrischer Masseverluste ergeben, dass ein B-Wert von 26 mV für aktiv korrodierenden Stahl geeignet ist, während 52 mV für passiven Stahl verwendet wird. Die RILEM-TC-154-EMC-Empfehlung gibt B = 26 mV als Standardwert für Vor-Ort-Messungen vor, mit dem Hinweis, dass Ergebnisse mit Vorsicht zu interpretieren sind und die Angabe des angenommenen B-Werts obligatorisch ist.

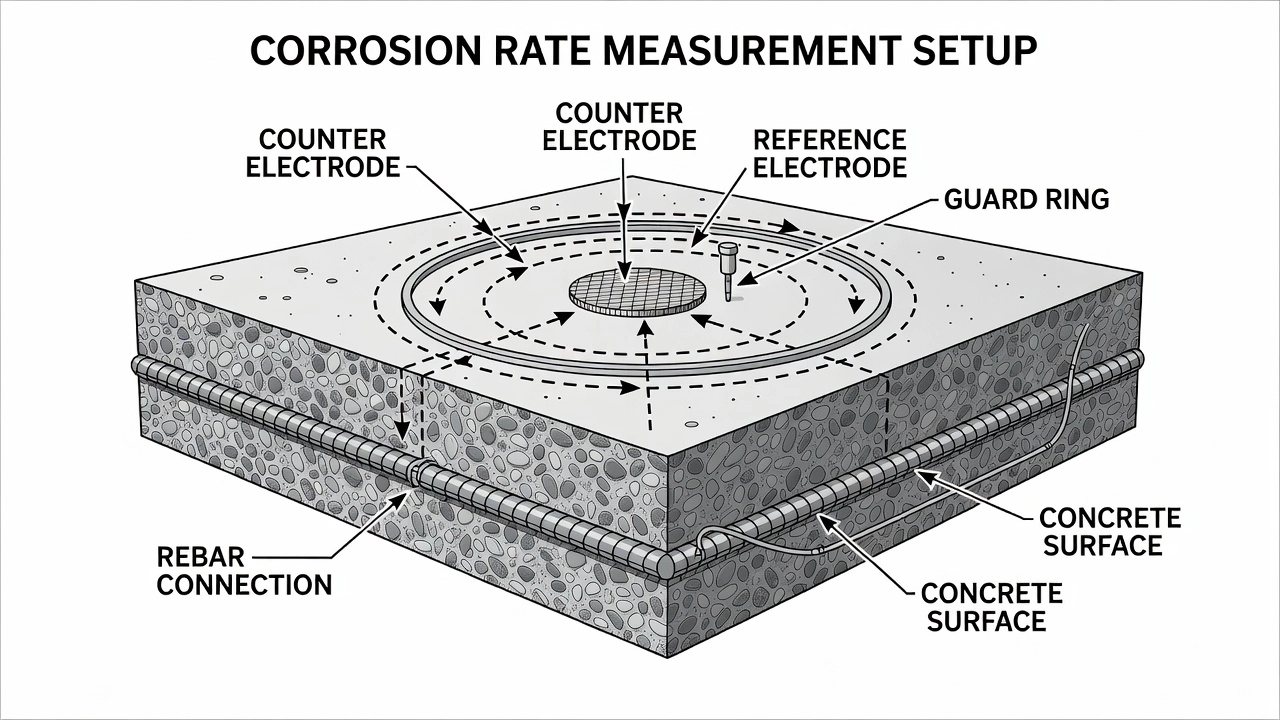

Das LPR-Messverfahren umfasst drei Elektroden: Der Bewehrungsstahl fungiert als Arbeitselektrode (WE), eine auf der Betonoberfläche platzierte Gegenelektrode (CE) legt das Polarisationssignal an, und eine Referenzelektrode (RE), typischerweise Kupfer/Kupfersulfat (CSE) oder Silber/Silberchlorid, misst die Potentialantwort. Der Stahl wird durch eine kleine Potentialstufe oder einen Potentialdurchlauf polarisiert, und der resultierende Strom wird aufgezeichnet. Zu den wichtigsten Parametern, die die Messqualität beeinflussen, gehören der Polarisationsbereich (typischerweise ±10–20 mV von Ecorr), die Durchlaufgeschwindigkeit (2,5–10 mV/min im potentiodynamischen Modus) und die Wartezeit (15–60 Sekunden im potentiostatischen Modus, je nachdem, ob der Stahl aktiv oder passiv ist).

Ausrüstung und Instrumentierung

iCOR (Giatec Scientific)

Der iCOR ist das fortschrittlichste drahtlose, zerstörungsfreie Korrosionsmessgerät, das sich durch seine patentierte CEPRA-Technologie (Connectionless Electrochemical Pulse Response Analysis) auszeichnet, die keine direkte elektrische Verbindung zum Bewehrungsstahl benötigt. Dies stellt einen bedeutenden Fortschritt gegenüber herkömmlichen Instrumenten dar, die ein lokales Anschleifen der Betondeckung zur Freilegung des Bewehrungsstahls erfordern. Der iCOR misst gleichzeitig Korrosionspotential, Korrosionsrate und den elektrischen Widerstand vor Ort in einer einzigen 3–30 Sekunden dauernden Messung. Er erhielt 2019 den NACE Corrosion Innovation Award. Das Gerät kommuniziert drahtlos über Bluetooth mit einem Tablet, auf dem eine Android-Anwendung Echtzeit-Konturkarten der Korrosionsaktivität erstellt. Zu den technischen Daten gehören ein Korrosionsratenbereich von 0–500 µm/Jahr, ein Korrosionspotentialbereich von -800 bis +200 mV (CSE) und ein Widerstandsbereich von 0–10.000 Ω·m.

Gecor (James Instruments)

Das Gecor-System ist ein etabliertes LPR-Instrument, das eine Schutzringelektrode verwendet, um den Polarisationsstrom auf eine bekannte, genau definierte Fläche der Bewehrung zu begrenzen. Der Schutzring umgibt die zentrale Gegenelektrode und wird auf dem gleichen Potential gehalten, wodurch der Strom gezwungen wird, vertikal in den Stahl direkt unter der zentralen Elektrode zu fließen, anstatt sich seitlich entlang des Stabs auszubreiten. Diese Begrenzung ist für die genaue Berechnung der polarisierten Stahlfläche unerlässlich, die sich direkt auf die Berechnung der Korrosionsrate auswirkt. Das Modell Gecor-8 kann mehrere Messungen automatisch durchführen, ein Raster abtasten und Korrosionsratenkarten erstellen. Es erfordert eine direkte elektrische Verbindung zum Bewehrungsstahl über eine gebohrte Zugangsöffnung.

GalvaPulse (Germann Instruments)

Das GalvaPulse arbeitet nach der galvanostatischen Pulsmethode, einem transienten Polarisationsverfahren, das einen kurzzeitigen Konstantstrompuls (typischerweise 5–400 µA für bis zu 10 Sekunden) anlegt und die resultierende Potentialtransientenantwort aufzeichnet. Die Methode ist erheblich schneller als das herkömmliche LPR, Messungen dauern 5–10 Sekunden gegenüber 2–4 Minuten für potentiostatisches LPR. Die Potentialtransiente wird mit einem Linearisierungsverfahren oder einer exponentiellen Kurvenanpassung analysiert, um den Polarisationswiderstand (Rp), die Doppelschichtkapazität (Cdl) und den ohmschen Widerstand (RΩ) zu extrahieren. Die Methode wurde durch Langzeitüberwachungsstudien validiert, wie die 6-jährige Kampagne an einer dänischen Autobahnbrücke, die Tausalzen ausgesetzt war, bei der die Korrosionsraten an mehreren Messstellen von unter 5 µm/Jahr (passiv) auf über 60 µm/Jahr (aktive Korrosion) anstiegen.

Vergleich der Korrosionsratengeräte

Messverfahren

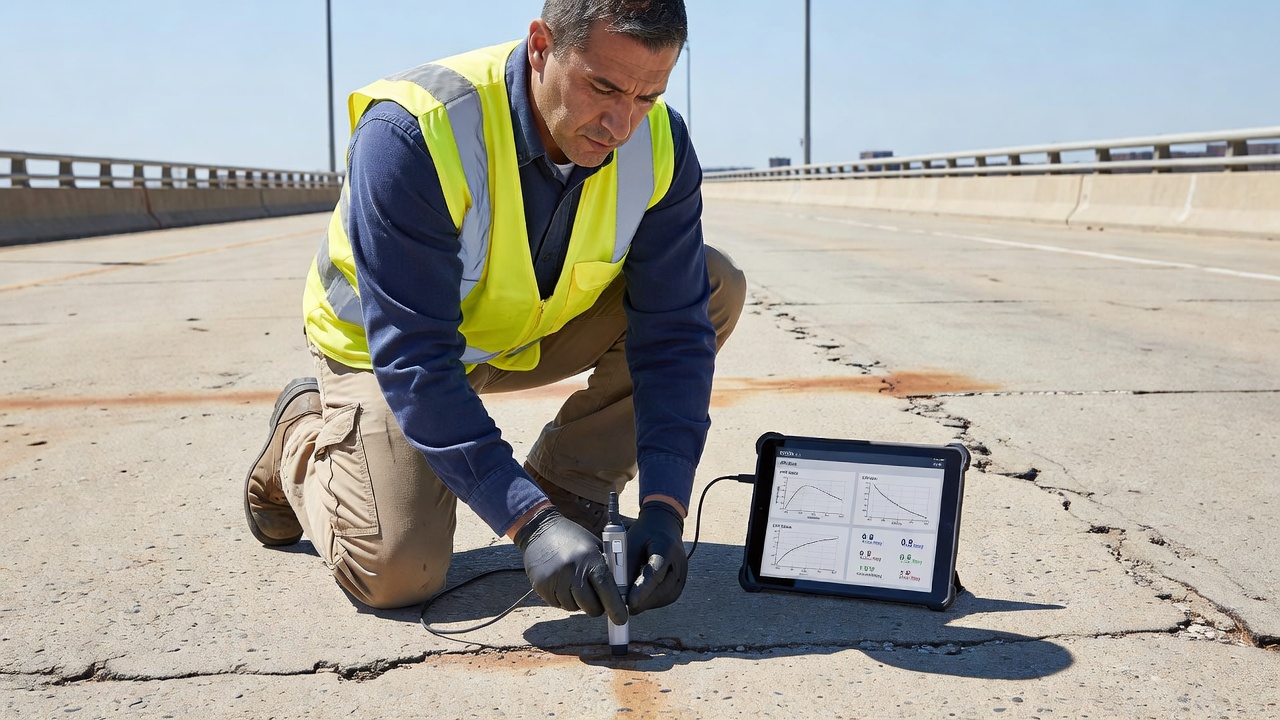

Das Messverfahren für Korrosionsratenprüfungen folgt einem strengen Protokoll, um zuverlässige und reproduzierbare Ergebnisse zu gewährleisten. Gemäß RILEM TC 154-EMC besteht das Verfahren aus mehreren kritischen Schritten:

Schritt 1, Vorbereitung der Messstelle und Ortung der Bewehrung. Die Bewehrungsanordnung wird zunächst mit einem Bewehrungsdetektor (elektromagnetischer Bewehrungsortung) identifiziert. Es werden mindestens 3–5 Messstellen pro Bauteil empfohlen, mit engerem Rasterabstand (0,5 m) in Bereichen mit vermuteter Korrosionsaktivität. Die Betonoberfläche muss sauber, trocken und frei von Oberflächenbehandlungen sein, die den elektrischen Kontakt beeinträchtigen könnten.

Schritt 2, Elektrischer Anschluss. Bei Instrumenten, die eine Bewehrungsverbindung erfordern (Gecor, GalvaPulse), wird der Deckbeton lokal abgeschliffen, um den Bewehrungsstab freizulegen. Die Verbindung wird mit einer selbstschneidenden Schraube oder einer Magnetklemme hergestellt. Die elektrische Durchgangsfähigkeit zwischen mehreren freigelegten Stäben muss mit einem Multimeter überprüft werden (Widerstand unter 1 Ω zeigt Durchgang an). Beim iCOR entfällt dieser Schritt vollständig.

Schritt 3, Elektrodenplatzierung. Die Gegenelektrode und die Referenzelektrode werden auf der Betonoberfläche platziert. Ein guter elektrolytischer Kontakt wird durch einen feuchten Schwamm oder ein leitfähiges Gel erreicht. Die Referenzelektrode wird typischerweise in der Mitte der Gegenelektrode positioniert, um Fehler durch Potentialgradienten zu minimieren. Der Schutzring (falls vorhanden) wird gleichzeitig aktiviert, um den Polarisationsstrom zu begrenzen.

Schritt 4, IR-Drop-Kompensation. Beton hat einen relativ hohen elektrischen Widerstand (typischerweise 100–1000 Ω·m), der einen ohmschen (IR-)Spannungsabfall verursacht, der die Polarisationsmessung verfälscht. Moderne Potentiostaten wenden eine automatische IR-Kompensation durch eine von zwei Methoden an: Stromunterbrechung (schnelles Abschalten des Stroms und Messen der momentanen Potentialänderung, die die IR-Komponente darstellt) oder positive Rückkopplung (elektronische Kompensation des geschätzten Widerstands). Ohne IR-Kompensation umfasst der gemessene Rp sowohl den tatsächlichen Polarisationswiderstand als auch den Elektrolytwiderstand, was zu einer Unterschätzung der Korrosionsrate führt.

Schritt 5, Polarisationsmessung. Eine Potentialverschiebung von ±10–20 mV von Ecorr wird angelegt (anodische Richtung ist üblich). Die Stromantwort wird aufgezeichnet, bis ein stationärer Zustand erreicht ist. Bei korrodierendem Stahl erfolgt die Stabilisierung innerhalb von 15–30 Sekunden, bei passivem Stahl können 30–60 Sekunden erforderlich sein. Der Polarisationswiderstand wird als Rp = ∆E/∆I berechnet, multipliziert mit der geschätzten polarisierten Stahlfläche.

Schritt 6, Datenaufzeichnung und Qualitätskontrolle. Alle Messungen müssen Folgendes umfassen: Datum und Uhrzeit, Betontemperatur, relative Luftfeuchtigkeit der Umgebung, Betondeckungstiefe, beobachtete Risse oder Abplatzungen, Ecorr-Werte, Rp-Werte, berechnete icorr und Vcorr sowie etwaige Abweichungen vom Standardverfahren. Doppelmessungen an ausgewählten Stellen sollten unter vergleichbaren Bedingungen nicht um mehr als den Faktor 4 voneinander abweichen.

Korrosionsrate und Querschnittsverlust

Die Beziehung zwischen Korrosionsrate und tatsächlichem strukturellem Schaden wird durch das Faradaysche Gesetz bestimmt, das die Masse des verlorenen Metalls zur durch die Korrosionszelle geflossenen elektrischen Ladung in Beziehung setzt. Für Eisen, das zu Eisenionen korrodiert (Fe → Fe²⁺ + 2e⁻), beträgt der äquivalente Masseverlust pro Ladungseinheit 2,894 × 10⁻⁴ g/C. Unter Verwendung der Dichte von Stahl (7,85 g/cm³) und Umrechnung in die Eindringtiefe ergibt sich die Beziehung:

Querschnittsverlust (mm/Jahr) = 0,0116 × icorr (µA/cm²)

Dies bedeutet, dass eine Korrosionsstromdichte von 1 µA/cm² den Querschnitt des Stahls mit einer Rate von 11,6 µm pro Jahr reduziert. Über einen Zeitraum von 50 Jahren würde dies einen Gesamtquerschnittsverlust von 0,58 mm darstellen, etwa 8 % eines typischen #5-Bewehrungsstabdurchmessers (16 mm). Tabelle 1 in der RILEM-Fachliteratur zeigt, dass ein Querschnittsverlust von 10–50 µm/Jahr mit mäßiger Korrosion verbunden ist, während Raten über 50 µm/Jahr auf hohe Korrosionsaktivität hinweisen, die ein Eingreifen erfordert.

Die Umrechnung setzt gleichmäßige Korrosion über die gesamte polarisierte Stahloberfläche voraus. In der Realität erzeugt chloridinduzierte Korrosion lokalisierte Lochfraßkorrosion, bei der die tatsächliche Eindringrate am Lochgrund 4–10 mal höher sein kann als die durchschnittliche Rate. RILEM TC 154-EMC führt das Konzept eines Lochfraßfaktors (α) ein, bei dem die maximale Lochtiefe (Ppit) mit der durchschnittlichen Eindringtiefe (Px) durch Ppit = α × Px zusammenhängt. Für chloridbelasteten Beton wurden α-Werte von 4 bis 10 dokumentiert, was bedeutet, dass eine gemessene durchschnittliche icorr von 1 µA/cm² (11,6 µm/Jahr) lokale Loftiefen von 46–116 µm/Jahr erzeugen könnte.

Klassifikation der Korrosionsrate

RILEM TC 154-EMC bietet ein weithin akzeptiertes Klassifikationssystem zur Interpretation von Korrosionsstromdichtewerten in Stahlbeton. Die Klassifikation korreliert icorr-Bereiche mit dem erwarteten Schadensfortschritt im Laufe der Zeit und basiert auf umfangreichen Laborkalibrierungen und Feldvalidierungsstudien.

Diese Schwellenwerte sind nicht absolut, sondern bieten technische Orientierung. Der Schwellenwert für Vernachlässigbarkeit von 0,1 µA/cm² ist besonders wichtig, da er die ungefähre Grenze zwischen passivem und aktivem Stahl darstellt. Werte unter 0,1 µA/cm² zeigen an, dass der Passivfilm intakt bleibt. Der Schwellenwert von 0,5 µA/cm² (6 µm/Jahr) wird oft verwendet, um in Nutzungsdauermodellen den Übergang von akzeptabler zu bedenklicher Korrosionsaktivität zu definieren. Werte über 1,0 µA/cm² (12 µm/Jahr) erfordern in der Regel eine Interventionsplanung.

Die Korrosionsrate muss im Zusammenhang mit anderen Zustandsdaten interpretiert werden. Ein Bauwerk mit icorr von 2 µA/cm², aber niedrigen Chlorid- und Karbonatisierungswerten kann eine andere Prognose haben als eines mit gleichem icorr und hohem Chloridgehalt. Die Temperatur beeinflusst die Raten erheblich, ein häufig verwendeter Korrekturfaktor verdoppelt die Korrosionsrate für jede Temperaturerhöhung um 10 °C. Auch der Feuchtigkeitsgehalt spielt eine dominierende Rolle: Beton mit 95 % relativer Luftfeuchtigkeit kann 5–10 mal höhere Korrosionsraten aufweisen als derselbe Beton bei 50 % relativer Luftfeuchtigkeit.

Korrosionsrate und Restnutzungsdauer

Die Korrosionsrate ist der wichtigste Eingabeparameter für die quantitative Vorhersage der Nutzungsdauer von korrosionsbeeinträchtigten Stahlbetonbauwerken. Das Tuutti-Modell, erstmals 1982 von K. Tuutti vorgeschlagen, unterteilt die Nutzungsdauer eines Betonbauwerks in zwei Phasen: die Initiierungsphase (Zeit, bis Chloride den Stahl erreichen oder Karbonatisierung den Stahl depassiviert) und die Ausbreitungsphase (Zeit von der Depassivierung bis zum unannehmbaren Schaden, gesteuert durch die Korrosionsrate). Korrosionsratenmessungen quantifizieren direkt die Kinetik der Ausbreitungsphase.

Die Zeit bis zur korrosionsinduzierten Rissbildung (tcr) kann geschätzt werden mit:

tcr = tinit + (δcrit / Vcorr)

wobei tinit die Initiierungszeit (Jahre), δcrit die kritische Tiefe der Korrosionsproduktansammlung ist, die zur Zugrissbildung erforderlich ist (typischerweise 0,05–0,1 mm bei normaler Deckung), und Vcorr die gemessene Korrosionsrate (mm/Jahr). Wenn beispielsweise Vcorr = 0,05 mm/Jahr und δcrit = 0,1 mm, dann beträgt die Zeit vom Korrosionsbeginn bis zur Rissbildung etwa 2 Jahre. Wenn Vcorr = 0,01 mm/Jahr, würde derselbe Schaden 10 Jahre zur Entwicklung benötigen.

Anspruchsvollere Nutzungsdauermodelle (wie Life-52, STADIUM und DuraCrete) integrieren Korrosionsratendaten zusammen mit Betonwiderstand, Chloriddiffusionskoeffizienten, Deckungstiefe und Umweltexpositionsbedingungen, um probabilistische Nutzungsdauerschätzungen zu erstellen. Die Korrosionsratenwerte werden als zeitabhängige Variablen und nicht als Konstanten eingegeben, da die Korrosionsraten saisonal variieren und sich Korrosionsprodukte auf der Stahloberfläche ansammeln.

Es ist wichtig zu beachten, dass die vor Ort gemessene Korrosionsrate eine Momentaufnahme des Stahlverhaltens zum Zeitpunkt der Prüfung ist. Für zuverlässige Vorhersagen der Restnutzungsdauer sollten Korrosionsratenmessungen über verschiedene Jahreszeiten wiederholt werden, um die jährliche Variation zu erfassen. Eine einzelne Messung im Winter kann 5–10 mal niedrigere Raten ergeben als Sommermessungen an derselben Stelle. Die RILEM-Empfehlung betont, dass vergleichbare Umgebungsbedingungen Ergebnisse innerhalb eines Faktors von 4 liefern sollten.

Korrosionsratenkartierung

Die Korrosionsratenkartierung ist die räumliche Darstellung der Korrosionsaktivität über ein Bauteil, die durch die Erfassung von Messungen auf einem regelmäßigen Raster (typischerweise 0,5 m × 0,5 m oder 1,0 m × 1,0 m Abstand) und die Interpolation der Ergebnisse mittels Konturierungssoftware erstellt wird. Die resultierenden Isokorrosionskarten zeigen die Verteilung der Korrosionsraten und ermöglichen die Identifizierung von Hotspots, die gezielte Eingriffe erfordern.

Die Technik wurde erfolgreich an Brückenpfeilern, Brückenfahrbahnen, Parkhausdecken, Meeresbauwerken und Tunnelauskleidungen eingesetzt. Eine Studie an einem Pfeiler einer dänischen Autobahnbrücke maß Korrosionsraten auf einem Raster von 56 Punkten (8 Spalten × 7 Zeilen) über einen Zeitraum von 6 Jahren mit der galvanostatischen Pulsmethode. Die Konturkarten zeigten deutlich die Entwicklung von einem gleichmäßigen passiven Zustand im Jahr 1994 (alle Punkte unter 0,2 µA/cm²) zu mehreren aktiven Korrosionszonen im Jahr 2000 (Spitzenwerte über 5,5 µA/cm² oder 64 µm/Jahr) und demonstrierten die Empfindlichkeit der Methode gegenüber zeitlichen Veränderungen der Korrosionsaktivität.

Die Korrosionsratenkartierung bietet mehrere Vorteile gegenüber Punktmessungen: Sie visualisiert das räumliche Ausmaß der Korrosion, ermöglicht den quantitativen Vergleich zwischen verschiedenen Bauteilen, unterstützt die statistische Analyse (Perzentilwerte, räumliche Korrelation) und liefert die Datengrundlage für eine zuverlässigkeitsbasierte Bewertung der Restnutzungsdauer. Die Konturkarten können auf Bauzeichnungen überlagert und mit Deckungstiefenkartierungen, Chloridgehaltskonturen und Halbzellenpotentialkarten für eine umfassende Zustandsbewertung kombiniert werden.

Integration mit Halbzellenpotential und Widerstand

Die Korrosionsratenmessung ist am aussagekräftigsten, wenn sie mit komplementären elektrochemischen Techniken integriert wird. Die Halbzellenpotentialkartierung (nach ASTM C876) misst das elektrochemische Potential des Bewehrungsstahls relativ zu einer Referenzelektrode, typischerweise einer Kupfer/Kupfersulfat-Halbzelle (CSE). Potentialwerte negativer als -350 mV CSE weisen auf eine über 90 %ige Wahrscheinlichkeit aktiver Korrosion hin, während Werte positiver als -200 mV CSE eine über 90 %ige Wahrscheinlichkeit für keine Korrosion anzeigen. Diese Methode liefert jedoch nur qualitative Informationen, sie gibt die Wahrscheinlichkeit, nicht die Rate an. Ein steiler Potentialgradient (Differenz > 150 mV über eine kurze Distanz) ist oft zuverlässiger als absolute Werte zur Identifizierung anodischer Zonen.

Die Betonwiderstandsmessung (mit der Wenner-Vier-Sonden-Methode oder eingebetteten Sensoren) quantifiziert die Fähigkeit des Betons, elektrischen Strom zu leiten. Widerstandswerte unter 100 Ω·m sind mit einem hohen Korrosionsrisiko verbunden (hochleitfähiger Beton), während Werte über 1000 Ω·m ein geringes Korrosionsrisiko anzeigen (Beton ist zu widerstandsbehaftet, um signifikante elektrochemische Aktivität zu unterstützen). Der Widerstand wirkt als modifizierender Faktor für die Korrosionsrate, selbst wenn der Stahl depassiviert ist (negative Halbzellenpotentiale), schreitet die Korrosion langsam voran, wenn der Betonwiderstand hoch ist, da der Ionenstromfluss zwischen Anoden und Kathoden eingeschränkt ist.

Die drei Parameter, Halbzellenpotential, Korrosionsrate und Widerstand, bieten eine dreidimensionale Bewertung des Korrosionszustands: Das Halbzellenpotential zeigt die thermodynamische Wahrscheinlichkeit, die Korrosionsrate quantifiziert die kinetische Schwere und der Widerstand erklärt den kontrollierenden Mechanismus. Die Kombination ermöglicht es Ingenieuren, zu unterscheiden zwischen: (a) depassiviertem Stahl mit langsamer Korrosion (Umgebung mit hohem Widerstand), (b) passivem Stahl in aggressiver Umgebung (niedriger Widerstand, aber keine Chloridkontamination) und (c) aktiver Korrosion mit signifikantem Querschnittsverlust (negative Potentiale, hohe icorr, niedriger Widerstand). Dieser integrierte Ansatz wird in RILEM TC 154-EMC als das empfohlene Protokoll für die umfassende Feldbewertung festgelegt.

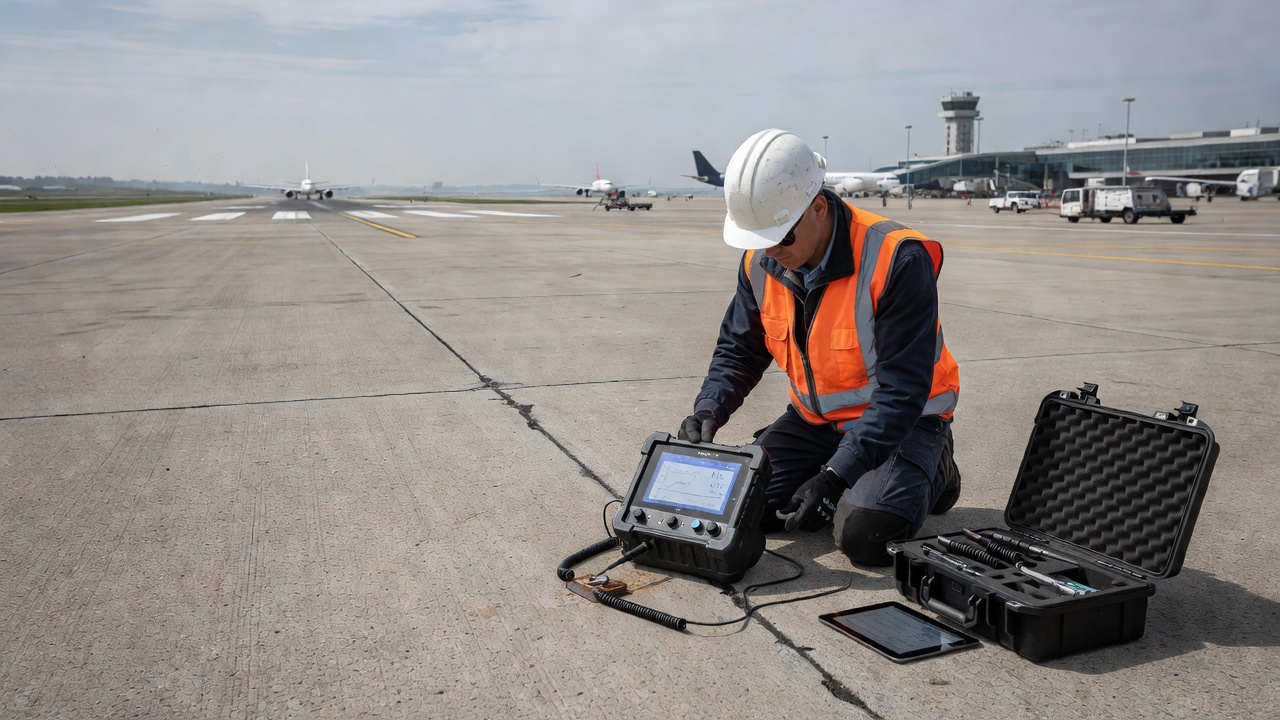

Flughafenbetonbauwerke

Flughafenbetondecken stellen besondere Herausforderungen für das Korrosionsmanagement dar. Bewehrte Fugenbetondecken (JRCP) und kontinuierlich bewehrte Betondecken (CRCP), die in Start- und Landebahnen, Rollwegen und Vorfeldern verwendet werden, enthalten Längs- und Querbewehrungen, die bei Kontakt mit Enteisungschemikalien korrodieren können. Das FAA Advisory Circular AC 150/5370-11B, „Verwendung zerstörungsfreier Prüfung bei der Bewertung von Flughafenbelägen", enthält Leitlinien zu NDT-Verfahren, konzentriert sich jedoch hauptsächlich auf durchbiegungsbasierte Strukturbewertungen und weniger auf elektrochemische Methoden.

Flughafenbeläge sind besonders anfällig für Korrosion aufgrund von: starker Anwendung acetat- und chloridbasierter Enteisungschemikalien, die durch Fugen und Risse in den Beton eindringen, häufigen Frost-Tau-Wechseln, die die Verschlechterung beschleunigen, Kerosin- und Hydraulikflüssigkeitsverschmutzungen, die die Betonmatrix angreifen können, und der hohen strukturellen Beanspruchung durch Flugzeuglasten, die die Folgen des Bewehrungsquerschnittsverlusts verstärkt. Die FAA fordert für Beläge, die Flugzeuge mit einem Bruttogewicht von über 12.500 lb tragen, eine Mindestnutzungsdauer von 20 Jahren, unerkannte aktive Korrosion kann diese Nutzungsdauer erheblich verkürzen.

Die Korrosionsratenmessung auf Flughafenbelägen folgt den gleichen elektrochemischen Prinzipien wie bei anderen Bauwerken, jedoch mit spezifischen Anpassungen. Messraster müssen so ausgelegt werden, dass Fugen vermieden werden (wo die Schutzringkopplung verloren gehen kann) und das typische Korrosionsverteilungsmuster in der Nähe von Bau- und Scheinfugen erfasst wird. Die Verwendung nicht-invasiver Geräte wie des iCOR ist bei luftseitigen Belägen besonders vorteilhaft, da sie die Notwendigkeit von Bohrungen für den Bewehrungsanschluss vermeidet, ein bedeutender betrieblicher Vorteil, wenn die Minimierung des Risikos von Fremdkörperablagerungen (FOD) entscheidend ist. Messungen sollten in Zeiten mäßiger Temperatur und Feuchtigkeit (typischerweise Frühjahr oder Herbst) durchgeführt werden, um repräsentative Korrosionsratenwerte zu erhalten.

Gerätekalibrierung und -überprüfung

Korrosionsratenmessgeräte müssen regelmäßig kalibriert werden, um die Messgenauigkeit zu erhalten. Die Kalibrierung kann mit Standardwiderständen bekannten Werts zur Überprüfung der Strommessgenauigkeit und mit bekannten RC-Schaltungen (ein Widerstand und ein Kondensator parallel) zur Simulation der elektrochemischen Antwort einer korrodierenden Bewehrung durchgeführt werden. Die Leistung des Potentiostaten sollte jährlich anhand von Laborstandards überprüft werden, und eine Feldüberprüfung sollte vor und nach jeder Messkampagne mit einer Referenzzelle durchgeführt werden. Das iCOR-System umfasst wie alle Präzisions-Elektrochemieinstrumente werkseitige Kalibrierverfahren, die auf nationale Normen rückführbar sind.

Die polarisierte Stahlfläche ist die größte Unsicherheitsquelle bei der Berechnung der Korrosionsrate. Bei Instrumenten mit Schutzring wird die begrenzte Fläche aus den Abmessungen der zentralen Gegenelektrode berechnet und beträgt typischerweise 50–80 cm². Beim iCOR bestimmen das Mehrelektroden-Array und der CEPRA-Algorithmus die Fläche durch Signalanalyse anstelle einer physikalischen Begrenzung. Der Anwender muss die vom Hersteller angegebene Fläche überprüfen und sicherstellen, dass die Prüfkonfiguration für den tatsächlichen Bewehrungsabstand und die zu prüfende Deckungstiefe geeignet ist.

Interpretation und Berichterstattung

Die Interpretation von Korrosionsratendaten erfordert ein Verständnis der elektrochemischen Prinzipien, der Grenzen der Messmethode und des spezifischen Zustands des zu prüfenden Bauwerks. Die RILEM-TC-154-EMC-Empfehlungen betonen, dass Korrosionsratenmessungen die direkte visuelle Inspektion des Stahls bei der Bewertung des tatsächlichen Querschnittsverlusts nicht ersetzen können. Sie liefern Momentaufnahmen der Korrosionsaktivität, die für eine vollständige Zustandsbewertung mit Chloridprofilen, Karbonatisierungstiefe, Betondeckungsmessungen und Umweltexpositionsdaten kombiniert werden müssen.

Standardberichtsformate sollten Folgendes enthalten: Datum und Temperatur, Gerätetyp und Kalibrierungsstatus, Messraster und Koordinaten, Ecorr-Werte, Rp-Werte, berechnete icorr und Vcorr, den angenommenen B-Wert und die Fläche, Betonwiderstand, Deckungstiefe und etwaige visuelle Beobachtungen. Ergebnisse werden typischerweise als Wertetabellen für jeden Messpunkt, Korrosionsraten-Konturkarten mit räumlicher Verteilung und statistische Zusammenfassungen (Mittelwert, Median, 90. Perzentil) für jedes Bauteil oder jede Zone dargestellt.

Anwendung in Bauwerksüberwachungssystemen

Korrosionsratensensoren werden zunehmend in dauerhafte Bauwerksüberwachungssysteme (SHM) für kritische Infrastrukturen integriert. Eingebettete Sensoren (wie das pfostenmontierte Überwachungssystem, das in der dänischen Autobahnbrückenstudie verwendet wurde) bestehen aus Baustahlelektroden und Titan-Referenzelektroden, die in der Betondeckung in der Tiefe der Bewehrung installiert sind. Diese Sensoren überwachen kontinuierlich den galvanischen Strom zwischen dem Baustahl (der korrodiert, wenn der Chloridgehalt den Schwellenwert erreicht) und der passiven Bewehrung.

Langzeitüberwachungsdaten aus der dänischen Brückenstudie zeigten, dass die Korrosionsraten im passiven Zustand unter 2 µm/Jahr lagen, aber nach 6 Jahren Tausalzexposition an einigen Stellen Raten von über 60 µm/Jahr überschritten. Die Daten demonstrierten den Wert wiederholter Messungen im Laufe der Zeit zur Erkennung des Übergangs von passiver zu aktiver Korrosion, ein Übergang, der bei einer einmaligen Messkampagne übersehen würde. Die überwachten Daten zeigten auch starke saisonale Korrelationen, wobei die Spitzenkorrosionsströme während Perioden mit starkem Regenfall auftraten, wenn der Betonwiderstand unter 50 Ω·m fiel.

Moderne SHM-Systeme für Flughafenbeläge, Brückenfahrbahnen und Parkhäuser können Korrosionsratendaten drahtlos an cloudbasierte Plattformen übertragen und so eine Echtzeit-Zustandsbewertung und Frühwarnung vor Korrosionsaktivierung ermöglichen. Die Integration von Korrosionsratendaten mit Umweltsensoren (Temperatur, relative Luftfeuchtigkeit, Chloridkonzentration) liefert den umfassenden Datensatz, der für zuverlässigkeitsbasierte Nutzungsdauervorhersagen und optimierte Instandhaltungsplanung erforderlich ist.

Grenzen und Fehlerquellen

Die Korrosionsratenmessung hat trotz ihrer Leistungsfähigkeit inhärente Grenzen, die erkannt werden müssen. Zu den bedeutendsten Einschränkungen gehören: (1) Die Messung repräsentiert eine Momentanrate zum Zeitpunkt der Prüfung, die aufgrund saisonaler und klimatischer Schwankungen möglicherweise nicht den Langzeitdurchschnitt widerspiegelt, (2) Die Methode liefert eine durchschnittliche Korrosionsrate über die polarisierte Stahlfläche und kann ohne zusätzliche Annahmen nicht zwischen Flächenkorrosion und Lochfraß unterscheiden, (3) Die Genauigkeit der Umrechnung von gemessenem Strom in Querschnittsverlust hängt von der korrekten Schätzung der polarisierten Stahlfläche ab, die durch Bewehrungsgeometrie, Betondeckung und Widerstand beeinflusst wird, (4) Die Stern-Geary-Konstante B muss angenommen werden, und eine falsche Annahme (Verwendung von 52 mV anstelle von 26 mV für aktiven Stahl) verdoppelt die angegebene Korrosionsrate, (5) Messungen an epoxidbeschichteter Bewehrung erfordern eine spezielle Interpretation, da die polarisierte Stahlfläche viel kleiner ist als die gesamte Stabfläche, und (6) Die IR-Drop-Kompensation muss ordnungsgemäß angewendet werden, eine unkompensierte Messung kann die Korrosionsrate in hochohmigem Beton um 50–90 % unterschätzen.

Die RILEM-TC-154-EMC-Empfehlung legt die folgenden Kriterien für zuverlässige Messungen fest: Die Betontemperatur muss über 0 °C liegen, die Betonoberfläche darf nicht extrem trocken sein (Widerstand über 1000 Ω·m erschwert die Messung), die Bewehrung muss elektrisch durchgängig zur Messstelle sein, und die Deckungstiefe sollte im Allgemeinen 100 mm nicht überschreiten. Eine Vorbefeuchtung der Betonoberfläche ist immer erforderlich, um einen guten elektrolytischen Kontakt zwischen den Elektroden und dem Beton sicherzustellen.

Schlussfolgerungen

Die Messung der Korrosionsrate ist ein unverzichtbares Werkzeug für die quantitative Bewertung von Stahlbetonbauwerken, die von Bewehrungskorrosion betroffen sind. Die Technik liefert wesentliche Daten für die Zustandsbewertung, Nutzungsdauervorhersage und Reparaturpriorisierung, die mit keiner anderen zerstörungsfreien Methode gewonnen werden können. Die Wahl zwischen LPR-, galvanostatischen Puls- und CEPRA-Methoden hängt von den spezifischen Anforderungen jedes Projekts ab, einschließlich der Notwendigkeit des Bewehrungsanschlusses, der Messgeschwindigkeit und der Umgebungsbedingungen.

Die Integration von Korrosionsratendaten mit Halbzellenpotentialen und Betonwiderstandsmessungen liefert ein umfassendes dreidimensionales Bild des Korrosionsverhaltens. Dieser Multi-Parameter-Ansatz, der in RILEM TC 154-EMC festgelegt ist, bleibt der Goldstandard für die Feldbewertung von Stahlbetonbauwerken. Mit der fortschreitenden Entwicklung der Sensortechnologie, einschließlich drahtloser Instrumentierung und cloudbasierter Überwachungsplattformen, wird die Korrosionsratenmessung eine zunehmend wichtige Rolle in Bauwerksüberwachungssystemen für Brücken, Flughäfen, Meeresbauwerke und Gebäude weltweit spielen.
