Crack Sealing (Rissabdichtung) in Asphalt- und Betonfahrbahnen

1. Definition und Abgrenzung zum Crack Filling

Crack Sealing (Rissabdichtung) ist eine präventive Fahrbahnerhaltungsmaßnahme, definiert als das Einbringen spezieller Dichtmassen in oder über Arbeitsrisse unter Verwendung spezifischer Konfigurationen, um das Eindringen von Wasser und inkompressiblen Materialien zu verhindern. Die Federal Highway Administration (FHWA) und das Strategic Highway Research Program (SHRP) haben die formelle Unterscheidung zwischen Crack Sealing und Crack Filling (Rissverfüllung) auf der Grundlage von Rissbewegungsmerkmalen, Reservoirvorbereitungsanforderungen und Dichtstoffspezifikationen festgelegt.

Das entscheidende Merkmal des Crack Sealing ist die Erstellung eines gefrästen Reservoirs über dem Riss vor dem Einbringen des Dichtstoffs. Dieses Reservoir – typischerweise ein gleichmäßiger rechteckiger Kanal von 3/4 Zoll × 3/4 Zoll (19 mm × 19 mm) oder 1/2 Zoll × 1/2 Zoll (13 mm × 13 mm) – bietet eine kontrollierte Geometrie, damit der Dichtstoff an sauberen, rechtwinkligen Wänden haften kann. Das Reservoir nimmt die Wärmeausdehnung und -kontraktion der Fahrbahn auf, sodass sich der Dichtstoff dehnen und zusammenziehen kann, ohne die Haftung zu verlieren. Crack Sealing ist speziell für Arbeitsrisse indiziert – solche, die eine jährliche horizontale Bewegung von mehr als 3 mm (0,1 Zoll) aufweisen.

Crack Filling (Rissverfüllung) hingegen beinhaltet das direkte Einbringen gewöhnlicher Behandlungsmaterialien in Nicht-Arbeitsrisse nach der Reinigung, ohne ein Reservoir zu fräsen. Nicht-Arbeitsrisse sind definiert als Risse mit einer jährlichen horizontalen Bewegung von 0,1 Zoll oder weniger. Crack-Filling-Materialien werden in der Regel bündig mit der Fahrbahnoberfläche eingebracht, während Crack-Sealing-Materialien bündig, vertieft oder als Overband (1 bis 3 Zoll auf beiden Seiten des Risses überstehend) aufgebracht werden können. Die SHRP-H-106-Studie hat quantifiziert, dass Crack Sealing in gefrästen Arbeitsrissen Nutzungsdauern von 5 bis 9 Jahren bietet, während Crack Filling in ungefrästen Nicht-Arbeitsrissen 2 bis 4 Jahre zufriedenstellende Leistung erbringt.

Die Begriffe werden in der Fahrbahninstandhaltungsbranche häufig fälschlicherweise synonym verwendet, aber die technische Unterscheidung hat erhebliche Auswirkungen auf die Materialauswahl, Einbaukosten, Leistungserwartungen und Garantiespezifikationen. ASTM D6690 und AASHTO MP-25 legen Leistungsstandards speziell für Heißverguss-Rissdichtstoffe fest, während Crack-Filling-Materialien weniger strenge Anforderungen erfüllen müssen. Die vom Illinois Center for Transportation durchgeführte Pooled-Fund-Studie FHWA TPF-5(225) hat bestätigt, dass die richtige Behandlungsauswahl auf der Grundlage der Rissbewegungsklassifizierung der mit Abstand wichtigste Faktor für den Behandlungserfolg ist.

2. Wann abdichten vs. verfüllen

Die Entscheidung, Fahrbahnrisse abzudichten oder zu verfüllen, wird durch den Risstyp, die Rissbewegungsmerkmale, den Kantenschädigungszustand und die Rissbreite bestimmt. Die SHRP-H-106-Studie entwickelte eine Entscheidungsmatrix, die weiterhin der Industriestandard für die Behandlungsauswahl ist, aktualisiert im FHWA Manual of Practice (FHWA-RD-99-147) und in den Richtlinien des Illinois Center for Transportation (ICT-17-008).

Crack Sealing wird empfohlen, wenn die jährliche horizontale Rissbewegung 0,1 Zoll (3 mm) übersteigt. Zu den Arbeitsrissen gehören thermische Querrisse (verursacht durch Niedertemperatur-Kontraktion der Asphaltschicht), reflektierte Querrisse (die sich von darunterliegenden Fahrbahnfugen oder -rissen durch eine Überzugsschicht ausbreiten), reflektierte Längsrisse und Längskaltfugenrisse (die an Baufugen zwischen Asphaltierbahnen auftreten). Arbeitsrisse zeigen typischerweise saisonales Öffnen und Schließen – Öffnen im Winter, Schließen im Sommer – das in kalten Klimazonen 0,25 Zoll (6 mm) überschreiten kann. Die Rissbreite für abdichtbare Risse sollte zwischen 0,2 und 0,7 Zoll (5 bis 18 mm) liegen. Die Kantenschädigung – Ausbrüche oder Sekundärrisse entlang der Risskanten – muss minimal sein und darf nicht mehr als 25 Prozent der Risslänge betreffen.

Crack Filling ist geeignet, wenn die jährliche horizontale Rissbewegung 0,1 Zoll oder weniger beträgt. Zu den Nicht-Arbeitsrissen gehören Längskantenrisse (die nahe der Fahrbahnkante auftreten, wo die Unterstützung variabel ist), reflektierte Längsrisse mit minimaler Bewegung, thermische Risse in stabilisierten Tragschichtabschnitten, in denen die Bewegung eingeschränkt ist, und weiträumige Blockrisse. Crack Filling kann breitere Risse von 0,2 bis 1,0 Zoll (5 bis 25 mm) mit mäßiger Kantenschädigung von bis zu 50 Prozent der Risslänge aufnehmen. Bei Rissen mit einer Breite von mehr als 1 Zoll wird weder Abdichten noch Verfüllen empfohlen – stattdessen sollten Mastixmaterialien oder partielle Tiefenausbesserungen verwendet werden.

Der Zeitpunkt der Behandlung beeinflusst das Ergebnis erheblich. Frühling und Herbst sind die optimalen Jahreszeiten sowohl für das Abdichten als auch für das Verfüllen, wenn die Umgebungstemperaturen zwischen 4 °C und 27 °C (40 °F und 80 °F) liegen und die Risse teilweise geöffnet sind. Eine Abdichtung bei extremer Sommerhitze, wenn die Risse vollständig geschlossen sind, kann dazu führen, dass der Dichtstoff beim Abkühlen zusammengedrückt und aus dem Reservoir gepresst wird. Eine Abdichtung bei extremer Winterkälte, wenn die Risse vollständig geöffnet sind, kann den Dichtstoff bei der anschließenden Ausdehnung übermäßig belasten. Die NCAT/MnROAD Pavement Preservation Group Study zeigte, dass Fahrbahnen, die in gutem Zustand behandelt wurden (weniger als 5 % gerissene Fläche), eine lebensdauerverlängernde Wirkung von mehr als 7,7 Jahren für abgedichtete Abschnitte erzielten, während Fahrbahnen in schlechtem Zustand (über 20 % gerissene Fläche) nur einen minimalen Nutzen zeigten.

Fahrbahnen, die für Crack Sealing nicht geeignet sind, umfassen solche mit Ermüdungsrissbildung (Netzrisse), starker Blockrissbildung, maschenartiger Rissbildung (miteinander verbundene Risse, die ein Muster bilden), Rissen mit starker Verzweigung oder Ausbrüchen, die über die Reservoirbreite hinausgehen, sowie Fahrbahnen mit strukturellen Mängeln, die einen Neubau oder eine Überzugsschicht erfordern. Die Rissdichteschwelle für die Abdichtungseignung liegt bei einer linearen Risslänge von weniger als 440 Fuß pro 330 Fuß Fahrbahnabschnitt (mittlere Dichte). Hochdichte Rissbildung, die diesen Schwellenwert überschreitet, wird kosteneffektiver durch Oberflächenbehandlungen wie Dünnschichtversiegelungen, Schlämmen oder dünne Überzüge behandelt.

3. Rissvorbereitung – Fräsen, Reinigen und Trocknen

Crack Routing (Reservoirfräsen)

Crack Routing ist das mechanische Schneiden eines gleichmäßigen rechteckigen Reservoirs über und um einen vorhandenen Riss, um saubere, rechtwinklige Wände für die Dichtstoffhaftung zu schaffen und ein ausreichendes Dichtstoffvolumen zur Aufnahme der Rissbewegung bereitzustellen. Der Fräsvorgang wird mit einer speziellen Rissfräsmaschine durchgeführt, die mit diamant- oder hartmetallbestückten Fräsklingen ausgestattet ist. Moderne Fräsmaschinen umfassen Rotationsschlagfräsen (mit mehreren Hartmetallfräsern) und Diamantsägeblätter (mit wassergekühlten oder trocken schneidenden Diamantklingen). Selbstfahrende Fräsmaschinen mit Saugvorrichtung verbessern die Produktivität und reduzieren den Reinigungsaufwand.

Die von der FHWA und den staatlichen Straßenbauämtern festgelegten Standard-Reservoirabmessungen sind entweder 3/4 Zoll × 3/4 Zoll (19 mm × 19 mm) für Standard-Dichtstoffanwendungen oder 1/2 Zoll × 1/2 Zoll (13 mm × 13 mm) für dünnere Überzüge oder bei begrenzter Profileinteifung. Das Reservoir muss mittig über dem Riss zentriert sein und sich mindestens 1/8 Zoll unter den Riss auf jeder Seite erstrecken, um sicherzustellen, dass der Dichtstoff mit festem Fahrbahnmaterial in Kontakt kommt. Bei breiten Rissen (0,5 bis 0,7 Zoll) kann ein breiteres Einzelblatt oder mehrere Durchgänge erforderlich sein. Das Breiten-Tiefen-Verhältnis des Reservoirs beeinflusst die Dichtstoffleistung – ein Verhältnis von etwa 1:1 sorgt für eine optimale Spannungsverteilung an der Dichtstoff-Fahrbahn-Grenzfläche.

Qualitätsprobleme beim Fräsen wirken sich direkt auf die Dichtstoffleistung aus. Abgerundete oder V-förmige Fräsungen durch abgenutzte Klingen, falschen Klingenabstand oder falsch ausgerichtete Fräser sind zu vermeiden. Die Studie des Illinois Center for Transportation identifizierte drei Herausforderungen beim Fräsen: wellenförmige Risse (die vom Fräsmaschinenbediener übersehen werden können, sodass Fahrbahnstücke zwischen Fräsung und Riss zurückbleiben, die später ausbrechen), Zickzack-Risse (die breitere Fräsungen oder alternative Behandlungsmethoden erfordern, um das Rissmuster zu erfassen) und teilweise entwickelte Risse (bei denen Fräsungen über die gesamte Fahrspurbreite geschnitten werden, obwohl der Riss nur teilweise an der Oberfläche sichtbar ist). Übermäßige Ausbrüche während des Fräsens – die mehr als 10 bis 20 Prozent der gesamten Risslänge betreffen – deuten darauf hin, dass Crack Filling oder eine alternative Behandlung in Betracht gezogen werden sollte. Probefräsungen vor der Produktion sind unerlässlich, um die Fräsgeometrie, den Klingenzustand und die Maschineneinstellungen zu überprüfen.

Rissreinigung und -trocknung

Rissreinigung und -trocknung ist der zweite kritische Schritt im Crack-Sealing-Prozess, der unmittelbar nach dem Fräsen und unmittelbar vor dem Einbringen des Dichtstoffs durchgeführt wird. Ziel ist es, alle Stäube, Ablagerungen, Feuchtigkeit und lockeren Partikel aus dem Reservoir zu entfernen, um saubere, trockene und warme Reservoirwände zu erhalten, die die Dichtstoffhaftung maximieren. Die FHWA- und ICT-Richtlinien legen einen mehrstufigen Reinigungsprozess fest:

Stufe 1 – Reinigung der Fahrbahnoberfläche mit einem mechanischen Kehrfahrzeug, einem großen Saugsystem oder einem Laubbläser, um durch das Fräsen entstandene Stäube und Ablagerungen zu entfernen. Dies verhindert, dass Material durch Baufahrzeugbewegungen oder Wind zurück in das Reservoir geblasen wird. Die Fahrbahnoberfläche in einem Umkreis von 3 Fuß um jeden Riss sollte gereinigt werden.

Stufe 2 – Reservoirreinigung mit Druckluft von mindestens 100 psi (690 kPa) an der Düse bei einem Mindestluftdurchsatz von 150 Kubikfuß pro Minute. Der Luftkompressor muss mit Öl- und Feuchtigkeitsfiltern ausgestattet sein, um trockene, ölfreie Luft zu liefern. Die Filter müssen auf Sauberkeit überprüft und bei Beschädigung ausgetauscht werden. Die Heißluftlanze sollte in einem 45-Grad-Winkel in das Reservoir gerichtet werden, um Ablagerungen zu lösen und gleichzeitig die Reservoirwände zu trocknen und zu erwärmen.

Stufe 3 – Endreinigung unmittelbar vor dem Dichtstoffeinbau mit einer Heißluftlanze, die mit 980 °C bis 1.200 °C (1.800 °F bis 2.200 °F) arbeitet. Die Heißluftlanze erfüllt eine dreifache Aufgabe: Sie entfernt verbleibende Staubpartikel, trocknet die Reservoirwände durch Verdampfen von Feuchtigkeit und konditioniert die Fahrbahnoberfläche thermisch, um die thermodynamische Bindung mit dem heißen Dichtstoff zu verbessern. Die Heißluftlanze sollte mit einer Geschwindigkeit von etwa 2 Fuß pro Sekunde entlang des Reservoirs geführt werden, wobei sicherzustellen ist, dass die Reservoirwände eine Temperatur von mindestens 21 °C (70 °F) über der Umgebungstemperatur erreichen.

Der Dichtstoffeinbau darf nicht auf nassen Fahrbahnoberflächen oder bei drohendem Regen erfolgen. Wenn die Fahrbahn durch nächtliche Feuchtigkeit oder Morgentau feucht ist, muss der Trocknungszyklus der Heißluftlanze verlängert werden, bis das Reservoir vollständig trocken ist. Die Gesamtzeit zwischen Reinigung und Dichtstoffeinbau sollte 30 Sekunden nicht überschreiten, um eine erneute Verunreinigung des Reservoirs zu verhindern. In staubigen Umgebungen sorgt ein zweiköpfiges Reinigungsteam – einer bedient die Heißluftlanze, einer folgt unmittelbar mit dem Dichtstoffauftrag – für eine optimale Bindungsqualität.

4. Geometrie des Dichtstoffreservoirs

Die Geometrie des gefrästen Reservoirs ist ein primärer Bestimmungsfaktor für die Leistung des Rissdichtstoffs. Das Reservoir muss ein ausreichendes Dichtstoffvolumen bieten, um Zug- und Druckspannungen aufzunehmen, ohne die Dehnungsfähigkeit des Dichtstoffs zu überschreiten oder ein Haftversagen an der Dichtstoff-Fahrbahn-Grenzfläche zu verursachen. Die SHRP- und ICT-Forschung hat gezeigt, dass die Reservoirgeometrie die Spannungsverteilung, den Dehnungsbedarf und die Integrität der Bindungslinie beeinflusst.

Standard-Reservoirformen sind quadratisch oder rechteckig im Querschnitt. Die quadratische Konfiguration (gleiche Breite und Tiefe, typischerweise 3/4 Zoll × 3/4 Zoll) ist die gebräuchlichste Spezifikation, da sie eine ausgewogene Leistung über einen Bereich von Rissbewegungen bietet. Die rechteckige Konfiguration (breiter als tief, typischerweise 3/4 Zoll breit × 1/2 Zoll tief) wird manchmal für dünnere Fahrbahnen oder bei begrenzter Profileinteifung spezifiziert. Die Reservoirform muss vertikale Seitenwände und einen flachen Boden haben – die Winkel an der Reservoir-Fahrbahn-Grenzfläche sollten sich 90 Grad annähern. V-förmige Fräsungen erzeugen höhere Spannungskonzentrationen an der Dichtstoff-Fahrbahn-Grenzfläche und verkürzen die Nutzungsdauer um 30 bis 50 Prozent.

Reservoirabmessungen werden durch die Rissbreite, den Dichtstofftyp, die Fahrbahndicke und die zu erwartende Rissbewegung bestimmt. Die Mindestreservoirtiefe beträgt 1/2 Zoll (13 mm) für Standard-Heißverguss-Dichtstoffe. Die Mindestreservoirbreite beträgt 1/2 Zoll (13 mm), aber 3/4 Zoll (19 mm) wird bevorzugt, da es mehr Dichtstoffvolumen bietet und die Auftragsdüse besser aufnimmt. Bei Rissen, die breiter als 1/2 Zoll sind, sollte die Reservoirbreite die Rissbreite auf jeder Seite um mindestens 1/4 Zoll übertreffen. Der Formfaktor – das Verhältnis von Dichtstoffbreite zu Dichtstofftiefe – beeinflusst die Leistung. Ein Formfaktor von etwa 1,0 (quadratisches Reservoir) verteilt die Spannung gleichmäßig über den Dichtstoffquerschnitt und minimiert Spannungskonzentrationen an der Bindungslinie.

Reservoir-zu-Riss-Ausrichtung ist entscheidend. Das Reservoir muss präzise über dem Riss zentriert sein, sodass der Dichtstoff auf beiden Seiten des Risses mit festem Fahrbahnmaterial in Kontakt kommt. Eine Fehlausrichtung von mehr als 1/8 Zoll reduziert die effektive Bindungsfläche und kann dazu führen, dass der Riss um den Dichtstoff herum fortschreitet. Bei wellenförmigen oder wandernden Rissen muss die Reservoirbreite möglicherweise vergrößert werden, um sicherzustellen, dass der Riss vollständig innerhalb des Reservoirs erfasst wird. Wenn Risse auf einer Länge von 10 Fuß um mehr als 1/4 Zoll von der Reservoirmittellinie abweichen, gilt der Riss als für eine Abdichtung ungeeignet, und alternative Behandlungen sollten geprüft werden.

Die Überprüfung der Reservoirgeometrie sollte während des Fräsens kontinuierlich erfolgen. Ein Qualitätskontrollwerkzeug – typischerweise ein auf die spezifizierten Reservoirabmessungen gefräster Aluminiumblock – wird in jede Fräsung eingeführt, um Breite und Tiefe zu überprüfen. Jede Fräsung, die die Lehrenprüfung nicht besteht, muss vor dem Dichtstoffeinbau nachgeschnitten oder repariert werden. Die ICT-Richtlinien empfehlen, dass mindestens 10 Prozent der Fräsungen pro Produktionsschicht überprüft werden, wobei sofort Korrekturmaßnahmen zu ergreifen sind, wenn die Rückweisungsrate 5 Prozent überschreitet.

5. Dichtstofftypen

Rissdichtstoffe werden basierend auf ihrer Chemie und Einbautemperatur in drei Hauptkategorien eingeteilt: heiß eingebaute thermoplastische bituminöse Materialien, kalt eingebaute thermoplastische bituminöse Materialien und chemisch härtende duroplastische Materialien. Jede Kategorie hat unterschiedliche Leistungsmerkmale, Einbauanforderungen und Nutzungsdauererwartungen.

Heiß eingebaute gummimodifizierte Asphaltdichtstoffe

Heiß eingebaute gummimodifizierte Asphaltdichtstoffe sind die am weitesten verbreiteten Crack-Sealing-Materialien in der Fahrbahninstandhaltungsbranche und machen etwa 85 Prozent aller Crack-Sealing-Anwendungen aus. Diese Materialien bestehen aus Asphaltzement, der mit Styrol-Butadien-Styrol (SBS)-Blockcopolymer, Styrol-Butadien-Kautschuk (SBR), Gummigranulat aus recycelten Reifen oder anderen elastomeren Polymeren modifiziert ist. Die Polymermodifikation verbessert die Elastizität, Haftung, Kohäsion und Temperaturempfindlichkeit im Vergleich zu unmodifiziertem Asphalt.

Die Norm der American Society for Testing and Materials (ASTM) ASTM D6690 klassifiziert heiß eingebaute Rissdichtstoffe in vier Typen basierend auf der Einsatztemperatur und den Leistungsanforderungen:

Dichtstoffe vom Typ III umfassen zusätzliche wassergetränkte Haftprüfungen und Alterungsbeständigkeitsprüfungen, wodurch sie für Regionen mit hohen Niederschlägen oder längeren Nässeperioden geeignet sind. Dichtstoffe vom Typ IV mit einer Dehnungsfähigkeit von 200 Prozent sind in kalten Klimaregionen erforderlich, in denen thermische Rissbewegungen extrem sind, wie in nördlichen US-Bundesstaaten (Minnesota, North Dakota, Montana) und kanadischen Provinzen.

Das leistungsorientierte Klassifizierungssystem (AASHTO MP-25) bietet eine alternative Klassifizierung mit dem Sealant Grade (SG)-System. SG 52-34 bezeichnet einen Dichtstoff, der für eine hohe Einsatztemperatur von 52 °C (126 °F) und eine niedrige Einsatztemperatur von –34 °C (–29 °F) geeignet ist. Dieses System ermöglicht es Ingenieuren, Dichtstoffeigenschaften mittels LTPP-Bind-Daten an die standortspezifischen Fahrbahntemperaturbedingungen anzupassen.

Kalt eingebaute Dichtstoffe

Kalt eingebaute Dichtstoffe umfassen Asphaltemulsionen, polymermodifizierte Flüssigasphalte und lösemittelbasierte Materialien, die ohne Erhitzen aufgetragen werden. Obwohl sie kostengünstiger und einfacher aufzutragen sind als heiß eingebaute Dichtstoffe, bieten kalt eingebaute Materialien in der Regel kürzere Nutzungsdauern – typischerweise 1 bis 3 Jahre im Vergleich zu 5 bis 9 Jahren für heiß eingebaute gummimodifizierte Dichtstoffe. Kalt eingebaute Dichtstoffe eignen sich für Fahrbahnen mit geringem Verkehrsaufkommen, temporäre Reparaturen oder Situationen, in denen Heizgeräte nicht verfügbar sind.

Emulsionsbasierte Rissfüller bestehen aus Asphaltemulsion (Asphalttröpfchen, die in Wasser suspendiert sind) mit Polymermodifikatoren. Sie härten durch Wasserverdunstung aus und können mehrere Anwendungen erfordern, um den Riss zu füllen. Die Leistung ist durch den niedrigen Feststoffgehalt und das Fehlen chemischer Vernetzung begrenzt. Jüngste Innovationen umfassen kalt eingebaute Dichtstoffe, die die ASTM-D6690-Spezifikationen erfüllen, wie Perma-Patch 6690 ColdFuze, das ein zweiteiliges chemisches Härtungssystem kombiniert, um Heißverguss-Leistungsmerkmale ohne Erhitzen zu erreichen.

Silikondichtstoffe

Selbstnivellierende Silikondichtstoffe gemäß ASTM C920 (Standard Specification for Elastomeric Joint Sealants) werden zunehmend für Betonfahrbahnfugen und Flugplatzanwendungen spezifiziert. Silikondichtstoffe bieten außergewöhnliche UV-Beständigkeit, thermische Stabilität über einen weiten Temperaturbereich (–50 °C bis +150 °C) sowie Beständigkeit gegen Düsentreibstoff, Hydraulikflüssigkeiten und Enteisungschemikalien. Silikondichtstoffe härten durch eine feuchtigkeitsaktivierte Vernetzungsreaktion aus und erfordern saubere, trockene, grundierte Fugenseiten für eine ordnungsgemäße Haftung.

Silikondichtstoffe werden für Flugplatzbetonfahrbahnen bevorzugt, da sie über Jahrzehnte hinweg elastische Eigenschaften behalten, Treibstofftauchgängen ohne Zersetzung widerstehen und erhebliche Fugenbewegungen (bis zu ±50 Prozent der Fugenbreite) aufnehmen können. Das FAA Advisory Circular AC 150/5380-6C erkennt Silikondichtstoffe als akzeptable Materialien für die Abdichtung von Flugplatzfahrbahnrissen und -fugen an. Die Haupteinschränkungen von Silikondichtstoffen sind die höheren Materialkosten (typischerweise das 2- bis 3-fache von heiß eingebauten gummimodifizierten Dichtstoffen) und die Notwendigkeit eines oberflächenaufgetragenen Haftvermittlers auf Betonuntergründen.

Auswahlkriterien

Die FHWA identifiziert zehn kritische Faktoren für die Dichtstoffauswahl: kurze Vorbereitungszeit, schnelle und einfache Verarbeitung (gute Verarbeitbarkeit), kurze Aushärtezeit, Haftfähigkeit (Bindungsfestigkeit an der Fahrbahn), Kohäsion (innere Festigkeit), Beständigkeit gegen Erweichen und Fließen bei hohen Temperaturen, Flexibilität bei niedrigen Temperaturen, Elastizität (Fähigkeit, in die ursprüngliche Form zurückzukehren), Beständigkeit gegen Alterung und Bewitterung sowie Abriebfestigkeit. Kein einzelner Dichtstofftyp ist in allen Kategorien hervorragend – die Auswahl muss konkurrierende Anforderungen auf der Grundlage von Klima, Verkehr, Fahrbahntyp und Risseigenschaften ausgleichen.

6. Auftragsgeräte und -technik

Schmelzkessel

Rissdichtstoffkessel sind Heizbehälter, die heiß eingebauten Dichtstoff schmelzen, homogenisieren und auf der vom Hersteller angegebenen Einbautemperatur halten. Kessel gibt es mit einem Fassungsvermögen von 10 Gallonen (Handgießmodelle) bis zu 400 Gallonen (fahrzeugmontierte Produktionseinheiten). Zwei Heiztechnologien werden verwendet: direkt befeuerte Kessel (mit Brennern, die die Dichtstoffkammer direkt beheizen) und ölbeheizte Kessel (mit Brennern, die Öl erhitzen, das wiederum die Dichtstoffkammer beheizt). Ölbeheizte Systeme sorgen für eine gleichmäßigere Temperaturverteilung und verringern das Risiko lokaler Überhitzung, die polymermodifizierte Dichtstoffe schädigen kann.

Die Temperaturkontrolle ist entscheidend. Die meisten heiß eingebauten gummimodifizierten Dichtstoffe müssen auf 177 °C bis 204 °C (350 °F bis 400 °F) erhitzt werden. Das Überschreiten der vom Hersteller angegebenen Höchsttemperatur – auch nur kurzzeitig – kann zu Polymerabbau, verminderter Elastizität und vorzeitigem Dichtstoffversagen führen. Alle modernen Kessel sollten mit thermostatischen Temperaturreglern und digitalen Temperaturanzeigen ausgestattet sein. Der Dichtstoff sollte während des Erhitzens und Auftragens kontinuierlich gerührt werden, um Homogenität zu erhalten und eine Polymerabscheidung zu verhindern.

Auftragsdüsen und -schuhe

Der Dichtstoff wird mit Auftragsdüsen in das Reservoir eingebracht – beheizte Schläuche mit auslösegesteuerten Düsen, die den Dichtstoff vom Kessel zum Riss pumpen. Die Düsenspitzen variieren je nach Auftragskonfiguration:

• Runde Spitze – zum bündigen Befüllen des Reservoirs mit der Fahrbahnoberfläche
• Flache Spitze (Schuh) – für Overband-Anwendungen, bei denen der Dichtstoff 1 bis 3 Zoll auf beiden Seiten des Risses verteilt wird
• Vertiefte Spitze – für Silikonanwendungen, bei denen der Dichtstoff unterhalb der Fahrbahnoberfläche eingebracht wird

Der Auftragende sollte das Reservoir von unten nach oben füllen, um eine vollständige Befüllung ohne Lufteinschlüsse sicherzustellen. Bei Overband-Anwendungen sollte der Dichtstoff 1 bis 2 Zoll (25 bis 50 mm) auf jeder Seite des Risses mit einer Dicke von etwa 1/8 Zoll (3 mm) an den Rändern überstehen, die zu einer auslaufenden Kante hin ausläuft.

Auftragskonfigurationen

Die FHWA und das SHRP erkennen vier Standard-Auftragskonfigurationen an:

Flush Fill (bündige Befüllung) – Der Dichtstoff wird eben mit der Fahrbahnoberfläche eingebracht und füllt das gesamte Reservoir- und Rissvolumen. Geeignet für Fahrbahnen mit mäßigem Verkehrsaufkommen, bei denen Tracking (Verschleppen) ein Problem darstellt.

Overband (Überband) – Der Dichtstoff füllt das Reservoir und erstreckt sich 1 bis 3 Zoll (25 bis 75 mm) auf jeder Seite des Risses als dünnes Band. Die Overband-Konfiguration bietet zusätzliche Dichtstoffmasse am Risseingang, nimmt größere Rissbewegungen auf und schützt die Reservoirränder vor Ausbrüchen. Die ICT-Studie ergab, dass Overband-Anwendungen die Dichtstofflebensdauer im Vergleich zu bündigen Befüllungen bei Arbeitsrissen um 20 bis 40 Prozent verlängern.

Recessed (vertieft) – Der Dichtstoff wird 1/8 bis 1/4 Zoll (3 bis 6 mm) unterhalb der Fahrbahnoberfläche eingebracht. Diese Konfiguration wird für Silikondichtstoffe in Betonfugen und für Flugplatzbefestigungen verwendet, bei denen der Dichtstoff den Kontakt mit Flugzeugreifen nicht beeinträchtigen darf.

Capped (gekappt) – Eine dünne Schicht Dichtstoff bedeckt das Reservoir und die angrenzende Fahrbahn, ähnlich wie beim Overband, jedoch mit einer dickeren Abdeckung. Diese Konfiguration wird manchmal für breite Risse oder verwendet, wenn ein zusätzlicher Schutz vor Wassereintritt erforderlich ist.

Verkehrskontrolle und Aushärtung

Nach dem Dichtstoffeinbau muss der behandelte Bereich vor Verkehr geschützt werden, bis der Dichtstoff abgekühlt und ausreichend Festigkeit erreicht hat. Die Mindestabkühlzeit vor Verkehrsfreigabe beträgt 15 Minuten bei Umgebungstemperaturen über 16 °C (60 °F) und 30 Minuten bei kühleren Temperaturen. Längere Abkühlzeiten verbessern die Tracking-Beständigkeit. Bei Overband-Anwendungen kann das Aufbringen von Abstreumaterial (Feinsand, Kalksteinmehl oder Papierhandtücher) auf den frischen Dichtstoff das Verschleppen auf angrenzende Fahrbahnflächen und Fahrzeugreifen verhindern. Verkehrssicherungsmaßnahmen müssen den örtlichen Vorschriften und dem Manual on Uniform Traffic Control Devices (MUTCD) entsprechen.

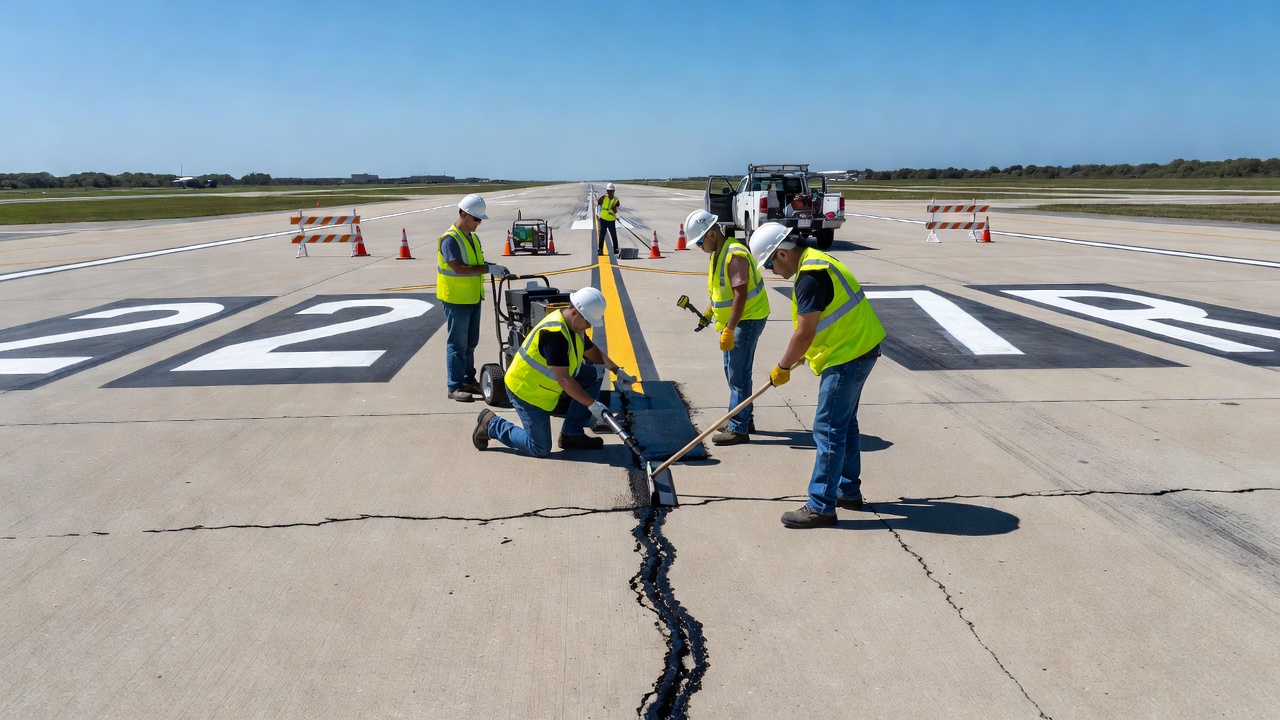

7. Crack Sealing auf Flugplatzbefestigungen

Das Crack Sealing von Flugplatzbefestigungen unterliegt dem FAA Advisory Circular AC 150/5380-6C (Guidelines and Procedures for Maintenance of Airport Pavements) und dem ICAO Aerodrome Design Manual Part 3 – Pavements. Flugplatzbefestigungen stellen besondere Herausforderungen an das Crack Sealing: Sie müssen extremen Belastungen durch Flugzeugreifen standhalten (Reifendrücke von über 200 psi bei großen Verkehrsflugzeugen), beständig gegen Düsentreibstoff und Hydraulikflüssigkeiten sein, reibungshohe Oberflächen für die Bremsung bieten und das Potenzial für Fremdkörper (FOD) minimieren.

Präventive Instandhaltung von Flugplatzbefestigungen, wie von der FAA definiert, umfasst die routinemäßige Reinigung, Verfüllung und Abdichtung von Rissen als primäre Verteidigung gegen Fahrbahnverschlechterung. Die FAA schreibt vor, dass Crack Sealing als standardmäßige präventive Instandhaltungsmaßnahme in ein Airport Pavement Management System (APMS) aufgenommen wird. Bei Flugplatzbefestigungen sollte Crack Sealing an Rissen mit weniger als 25 Prozent Kantenschädigung, einer Breite von 0,2 bis 0,7 Zoll und einer jährlichen horizontalen Bewegung von mehr als 0,1 Zoll durchgeführt werden.

Materialanforderungen für das Crack Sealing auf Flugplätzen sind strenger als für Straßenanwendungen. Dichtstoffe, die auf Flugplatzbefestigungen verwendet werden, müssen beständig gegen Eintauchen in Düsentreibstoff (Jet A, Jet A-1), Hydraulikflüssigkeiten (Skydrol) und Flugzeugenteisungsflüssigkeiten (Ethylenglykol, Propylenglykol) sein. Die FAA legt fest, dass Dichtstoffe nicht auf Flugzeugreifen übertragen werden dürfen, bei niedrigen Temperaturen flexibel bleiben müssen und unter UV-Bestrahlung nicht abgebaut werden dürfen. Zweikomponenten-Silikondichtstoffe gemäß ASTM C920 werden häufig für Betonflugplatzbefestigungen verwendet, während polymermodifizierte Heißverguss-Dichtstoffe gemäß ASTM D6690 Typ III oder Typ IV für Asphaltflugplatzbefestigungen verwendet werden.

Die Anwendung auf Start- und Landebahnen sowie Rollwegen erfordert die Koordination mit der Flugsicherung, um Arbeiten während Betriebssperrungen zu planen – typischerweise nachts bei Verkehrsflughäfen. Das Crack-Sealing-Team muss innerhalb strenger Zeitvorgaben arbeiten und die Abdichtungsarbeiten oft in 4- bis 6-Stunden-Fenstern abschließen. Alle Materialien und Geräte müssen vor der Wiedereröffnung des Flughafens aus dem Bewegungsbereich entfernt werden. Jeder abgedichtete Riss muss nach Abschluss auf FOD überprüft werden, und überschüssiger Dichtstoff oder Ablagerungen müssen entfernt werden.

Qualitätssicherung für das Crack Sealing auf Flugplätzen umfasst die kontinuierliche Überprüfung der Fräsgeometrie, die Verifikation der Dichtstofftemperatur an der Auftragsdüse, Haftprüfungen (Ausziehtests an Teststreifen) und die Endkontrolle der abgeschlossenen Arbeiten. Die FAA verlangt die Dokumentation aller Instandhaltungstätigkeiten, einschließlich der Crack-Sealing-Mengen, der verwendeten Materialien, der Anwendungsdaten und der Inspektionsergebnisse. Flugplatzbetreiber bewahren diese Unterlagen zur Überprüfung während der FAA-Part-139-Zertifizierungsinspektionen auf.

8. Zustandsbewertung abgedichteter Risse

Die Zustandsbewertung abgedichteter Risse ist ein wesentlicher Bestandteil von Fahrbahnmanagementsystemen und liefert Daten über die Dichtstoffleistung, die verbleibende Nutzungsdauer und die Notwendigkeit von Instandhaltungsmaßnahmen. Die Bewertung folgt standardisierten Methoden, einschließlich des ASTM-D6433-Verfahrens (Pavement Condition Index) und des SHRP-Bewertungssystems für den Zustand von Rissdichtstoffen.

Der Zustand abgedichteter Risse wird anhand der folgenden Schadensbilder bewertet:

Haftversagen (Adhesive Failure) – Der Dichtstoff verliert die Haftung an der Reservoirwand, wodurch ein Spalt entsteht, durch den Wasser und inkompressible Stoffe eindringen können. Haftversagen erscheint als saubere Trennung zwischen Dichtstoff und Fahrbahn, sichtbar als helle Linie entlang einer oder beider Seiten des Dichtstoffs. Leichtes Haftversagen (weniger als 25 Prozent der Dichtstofflänge) ist für den weiteren Betrieb akzeptabel, aber ein Versagen von mehr als 50 Prozent erfordert eine erneute Behandlung.

Kohäsionsversagen (Cohesive Failure) – Der Dichtstoff reißt innerlich ein und erzeugt einen Riss im Dichtstoff selbst. Kohäsionsversagen zeigt an, dass die Zugfestigkeit oder Dehnungskapazität des Dichtstoffs überschritten wurde. Im Gegensatz zum Haftversagen bleibt der Dichtstoff an den Fahrbahnwänden haften, ist aber in Längs- oder Querrichtung aufgespalten. Kohäsionsversagen schreitet typischerweise von der Mitte des Dichtstoffs zu den Rändern hin fort und wird als feiner Riss sichtbar, der sich mit der Zeit verbreitert.

Tracking (Verschleppen) – Der Dichtstoff haftet an vorbeifahrenden Fahrzeug- oder Flugzeugreifen und wird aus dem Reservoir gezogen. Tracking zeigt sich als fehlendes Dichtstoffmaterial im Reservoir, das auf die angrenzende Fahrbahnoberfläche übertragen wurde. Tracking wird durch unzureichende Dichtstoffabkühlung vor Verkehrsfreigabe, falsche Dichtstoffformulierung (übermäßige Klebrigkeit) oder eine Overband-Dicke verursacht, die akzeptable Grenzwerte überschreitet. Tracking stellt auf Flugplatzbefestigungen eine FOD-Gefahr dar und muss sofort behoben werden.

Exsudation (Austreten) – Der Dichtstoff fließt unter hohen Temperaturbedingungen aus dem Reservoir und erzeugt eine erhabene Wulst oder einen Überlauf auf der Fahrbahnoberfläche. Exsudation tritt auf, wenn der Erweichungspunkt des Dichtstoffs für die Einsatztemperatur zu niedrig ist, das Reservoir überfüllt ist oder die Dichtstoffviskosität aufgrund von Überhitzung während des Auftragens abnimmt.

Erneute Rissbildung (Re-cracking) – Neue Risse entwickeln sich neben dem abgedichteten Riss, parallel zu den Reservoirrändern. Erneute Rissbildung zeigt an, dass die Fahrbahn strukturellen oder thermischen Belastungen ausgesetzt ist, die die Fähigkeit des Dichtstoffs zur Bewegungsaufnahme übersteigen, oder dass das Reservoir zu schmal geschnitten wurde, um den Rissverlauf zu erfassen. Erneute Rissbildung in einem Abstand von mehr als 1 Zoll vom Reservoirrand deutet auf eine breitere Fahrbahnverschlechterung hin, die eine strukturelle Bewertung erfordert.

Inspektionsintervalle für abgedichtete Risse sollten bei Straßenbefestigungen 6 bis 12 Monate und bei Flugplatzbefestigungen 3 bis 6 Monate betragen. Inspektionen sollten bei trockenem Wetter und guten Lichtverhältnissen durchgeführt werden. Der Prüfer erfasst den Prozentsatz der abgedichteten Risslänge, der jedes Schadensbild aufweist, den Schweregrad des Schadens (gering, mittel, hoch) und die Gesamtbewertung des abgedichteten Rissabschnitts. Abgedichtete Risse mit mehr als 50 Prozent Gesamtschädigung sollten im nächsten Instandhaltungszyklus für eine erneute Behandlung vorgemerkt werden.

9. Nutzungsdauer

Die Nutzungsdauer von Crack-Sealing-Behandlungen variiert erheblich in Abhängigkeit vom Dichtstoffmaterial, der Einbauqualität, dem Fahrbahnzustand zum Zeitpunkt der Behandlung, dem Klima, der Verkehrsbelastung und den Risseigenschaften. Die SHRP-H-106-Studie etablierte die folgenden erwarteten Nutzungsdauerbereiche basierend auf umfangreichen Feldversuchen in mehreren Klimaregionen Nordamerikas:

Die NCAT/MnROAD Pavement Preservation Group Study, veröffentlicht 2020, lieferte die aktuellste groß angelegte Validierung der Crack-Sealing-Leistung. Die Studie verfolgte Testabschnitte auf der Lee Road 159 in Alabama über 8 Jahre und verglich abgedichtete Abschnitte mit unbehandelten Kontrollen. Wichtigste Ergebnisse:

• Fahrbahnen, die in gutem Zustand (weniger als 5 Prozent gerissene Fläche) abgedichtet wurden, erzielten lebensdauerverlängernde Vorteile, die den 10-Jahres-Analysezeitraum für die Crack-Sealing-Behandlung überstiegen. Die mittlere Zeit bis zum Versagen (MTTF) für abgedichtete Abschnitte überstieg 7,7 Jahre, während unbehandelte Abschnitte innerhalb von 3,5 Jahren versagten.
• Fahrbahnen, die in mäßigem Zustand (5 bis 20 Prozent gerissene Fläche) abgedichtet wurden, erzielten lebensdauerverlängernde Vorteile von 1,4 bis 2,0 Jahren bei einer Kombination von Crack Sealing mit Dünnschichtversiegelung.
• Fahrbahnen, die in schlechtem Zustand (über 20 Prozent gerissene Fläche) abgedichtet wurden, zeigten keinen statistisch signifikanten Nutzen durch Crack Sealing – die Schwere der vorhandenen Verschlechterung überwog jeden Nutzen der Behandlung.
• Die Überlebensanalyse bestätigte, dass der lebensdauerverlängernde Nutzen bei Fahrbahnen in gutem Zustand stärker vom Fahrbahnzustand vor der Behandlung abhängt als von der spezifischen Abdichtungstechnik (fräsen und abdichten vs. reinigen und abdichten).

Die Pooled-Fund-Studie des Illinois Center for Transportation (FHWA TPF-5(225)) überwachte 17 konventionelle Dichtstoffe an fünf Standorten in Nordamerika und entwickelte Leistungsvorhersagemodelle. Die Studie ergab, dass die Auswahl der Dichtstoffklasse (SG) basierend auf der Fahrbahntemperaturzone der stärkste Prädiktor für die Feldleistung war. Dichtstoffe, die mit dem leistungsorientierten Klassifizierungssystem ausgewählt wurden, zeigten 40 bis 60 Prozent niedrigere Ausfallraten als solche, die mit dem herkömmlichen ASTM-D6690-Typsystem ausgewählt wurden.

Leistungsvorhersagemodelle, die aus den NCAT/MnROAD-Daten entwickelt wurden, zeigen, dass eine Crack-Sealing-Behandlung die Fahrbahnnutzungsdauer unter typischen Bedingungen um bis zu 3,6 Jahre verlängert. Die Modelle berücksichtigen Variablen wie den Zustandsindex vor der Behandlung, die Verkehrsbelastung (äquivalente Einzelachslasten), die Klimazone (nass-gefrierend, nass-nicht gefrierend, trocken-gefrierend, trocken-nicht gefrierend) und den Dichtstofftyp. Die vorhergesagte Leistung kann verwendet werden, um den Zeitpunkt des Crack Sealing innerhalb eines Fahrbahnerhaltungsprogrammplans zu optimieren.

10. Kosteneffektivität

Crack Sealing ist eine der kosteneffektivsten Fahrbahnerhaltungsmaßnahmen, mit Nutzen-Kosten-Verhältnissen von 6:1 bis 10:1 bei Anwendung zum optimalen Zeitpunkt. Das US-amerikanische Verkehrsministerium und die FHWA haben Crack Sealing als eine der wertvollsten präventiven Instandhaltungsmaßnahmen im Fahrbahnerhaltungs-Werkzeugkasten identifiziert.

Kostenbestandteile des Crack Sealing umfassen:

• Materialkosten: Heiß eingebauter gummimodifizierter Dichtstoff kostet 1,50 bis 3,00 USD pro Pfund; ein typischer 3/4 Zoll × 3/4 Zoll gefräster Riss benötigt etwa 0,3 Pfund Dichtstoff pro laufendem Fuß, was Materialkosten von 0,45 bis 0,90 USD pro laufendem Fuß ergibt.
• Lohnkosten: Ein Dreierteam (Fräsmaschinenbediener, Heißluftlanzenbediener, Auftragsbediener) kann je nach Rissabstand, Fräskomplexität und Verkehrssicherungsanforderungen 500 bis 1.500 laufende Fuß pro Arbeitstag abdichten. Die Lohnkosten liegen zwischen 0,25 und 0,50 USD pro laufendem Fuß.
• Gerätekosten: Rissfräsmaschinen kosten 15.000 bis 50.000 USD; Dichtstoffkessel kosten 10.000 bis 80.000 USD. Amortisierte Gerätekosten tragen 0,10 bis 0,30 USD pro laufendem Fuß bei.
• Verkehrssicherungskosten: Bei Straßenanwendungen können Verkehrssicherungsmaßnahmen für kurze Projekte 0,50 bis 2,00 USD pro laufendem Fuß betragen, sinken jedoch bei groß angelegten kontinuierlichen Arbeiten auf weniger als 0,10 USD pro laufendem Fuß.

Die Gesamteinbaukosten für Crack Sealing liegen typischerweise zwischen 0,35 und 0,75 USD pro laufendem Fuß für Straßenprojekte im großen Maßstab (5.000 bis 15.000 USD pro Fahrspurmeile) und 0,75 bis 1,50 USD pro laufendem Fuß für Flugplatzprojekte mit strengeren Qualitätssicherungs- und Betriebskoordinationsanforderungen. Diese Kosten sind im Vergleich zu alternativen Behandlungen günstig: Dünnschichtversiegelungen kosten 3 bis 8 USD pro Quadratyard, dünne Überzüge kosten 15 bis 30 USD pro Quadratyard und die Fahrbahnerneuerung kostet 50 bis 150 USD pro Quadratyard.

Der optimale Zeitpunkt ist der kritische Faktor zur Maximierung der Kosteneffektivität. Forschungen aus mehreren Studien zeigen, dass Crack Sealing, das bei einem Fahrbahnzustandsindex (PCI) zwischen 81 und 89 angewendet wird, das höchste Nutzen-Kosten-Verhältnis erzielt. Ein zu frühes Anwenden von Crack Sealing (PCI über 90, geringe Rissdichte) verschwendet Ressourcen, die anderswo eingesetzt werden könnten. Ein zu spätes Anwenden von Crack Sealing (PCI unter 70, hohe Rissdichte, erhebliche Kantenschädigung) bietet nur eine minimale Lebensdauerverlängerung und keinen wirtschaftlichen Nutzen.

Die ReseachGate-Publikation „Cost Effectiveness and Optimal Timing of Crack Sealing in Asphalt Concrete Overlays" (Mazumder et al., 2019) analysierte Daten mehrerer staatlicher Straßenbauämter und stellte fest, dass Crack Sealing die Nutzungsdauer von Überzügen bei Anwendung im optimalen PCI-Bereich von 81 bis 89 um durchschnittlich 2,8 Jahre verlängerte. Eine Verzögerung der Behandlung bis der PCI unter 70 fiel, reduzierte die Lebensdauerverlängerung auf 0,5 Jahre oder weniger – eine sechsfache Verringerung der Behandlungseffektivität.

Netzebene-Vorteile von Crack Sealing in einem umfassenden Fahrbahnerhaltungsprogramm sind erheblich. Crack Sealing erhält die Fahrbahnstruktur, verzögert die Notwendigkeit teurerer Sanierungsmaßnahmen, reduziert die durch Baumaßnahmen verursachten Nutzerverzögerungskosten und hält den Fahrbahnzustand innerhalb akzeptabler Leistungsschwellen. Die FHWA schätzt, dass jeder in Crack Sealing zum optimalen Zeitpunkt investierte Dollar 6 bis 10 USD an zukünftigen Fahrbahnsanierungskosten einspart. Für einen Flugplatz mit 10.000 laufenden Fuß abdichtbarer Risse (etwa 100 Acres Fahrbahnfläche) können die Nettobarwert-Einsparungen über einen 20-Jahres-Analysezeitraum 500.000 USD übersteigen, verglichen mit einer Strategie des Abwartens bis zum Versagen.

Zusammenfassung

Crack Sealing (Rissabdichtung) ist eine technisch anspruchsvolle präventive Fahrbahnerhaltungsmaßnahme, die eine ordnungsgemäße Rissklassifizierung, Reservoirfräsen, Oberflächenvorbereitung, Dichtstoffauswahl und Auftragstechnik erfordert. Bei korrekter Anwendung auf Arbeitsrisse in Fahrbahnen mit gutem strukturellen Zustand bietet Crack Sealing eine Nutzungsdauer von 5 bis 9 Jahren und verlängert die Gesamtlebensdauer der Fahrbahn um 3 bis 5 Jahre bei einem Nutzen-Kosten-Verhältnis von 6:1 bis 10:1. Die Unterscheidung vom Crack Filling (Rissverfüllung) ist grundlegend – die Abdichtung behandelt bewegte Risse durch gefräste Reservoire und spezielle elastomere Materialien, während die Verfüllung stationäre Risse durch direkte Dichtstoffanwendung behandelt. Das Crack Sealing von Flugplatzbefestigungen muss gemäß FAA AC 150/5380-6C zusätzliche Anforderungen an Treibstoffbeständigkeit, FOD-Prävention und betriebliche Koordination erfüllen. Die regelmäßige Zustandsbewertung abgedichteter Risse identifiziert Instandhaltungsbedarf, bevor Feuchtigkeitsschäden auf die Fahrbahnstruktur übergreifen. Erfolgreiche Crack-Sealing-Programme integrieren eine geeignete Materialauswahl gemäß ASTM D6690 oder AASHTO MP-25, geschulte Einbauteams, Qualitätskontrollprüfungen und eine systematische Nachbehandlungsplanung innerhalb eines umfassenden Fahrbahnmanagementsystems.
