Die Drohnen-Flugplanung für die Infrastrukturinspektion umfasst die Gestaltung automatisierter Flugpfade (Waypoint-Missionen) mit geeigneter Höhe, Geschwindigkeit, Überlappung, Gimbal-Winkel und Kameraeinstellungen, um konsistente, qualitativ hochwertige Inspektionsbilder aufzunehmen. Behandelt werden Missionsarten, Software, Parameteroptimierung, Geländeanpassung, Luftraumvorschriften und Verfahren vor dem Flug.
Die Drohnen-Flugplanung für die Infrastrukturinspektion ist der strukturierte Prozess, eine Leistungsbeschreibung in einen wiederholbaren Flug umzuwandeln, der die richtigen Daten beim ersten Versuch erfasst. Die Kernziele sind die Sicherstellung der Datenqualität durch gleichmäßigen Ground Sampling Distance (GSD), ausreichende Überlappung und korrekte Kameraeinstellungen für die photogrammetrische Rekonstruktion; Sicherheit durch Vermeidung von Hindernissen, Einhaltung der Sichtverbindung (VLOS), Beachtung von Luftraumgrenzen und Programmierung von Ausfallsicherungen; Wiederholbarkeit durch standardisierte Missionen, die über mehrere Flüge hinweg konsistente Daten für regelmäßige Inspektionen liefern; und Effizienz durch Minimierung von Flugzeit und Batterieverbrauch bei vollständiger Abdeckung.
Wie von SPH Engineering festgestellt, besteht eine erfolgreiche Mission zu 90 Prozent aus Planung und zu 10 Prozent aus Ausführung. Der globale Markt für Drohnen-Flugplanungssoftware wurde im Jahr 2025 auf etwa 259 Millionen US-Dollar geschätzt und soll bis 2032 voraussichtlich 449 Millionen US-Dollar erreichen, was einer durchschnittlichen jährlichen Wachstumsrate (CAGR) von 8,3 Prozent entspricht, angetrieben durch die zunehmende Nutzung von UAVs für die Infrastrukturinspektion in den Bereichen Luftfahrt, Energie, Bau und Verkehr.
Pix4Dcapture ist eine kostenlose mobile Anwendung für iOS und Android, die Raster-, Doppelraster-, Korridor-, Kreis- (Orbital-) und Freiflug-Missionstypen unterstützt. Es verarbeitet Daten über Pix4Dmatic, Pix4Dmapper oder Pix4Dcloud mit typischen Überlappungsvoreinstellungen von 75-85 Prozent frontal und 60-70 Prozent seitlich. Es unterstützt die Geländeerfassung über vorinstallierte digitale Höhenmodelle (DEM). Die Software eignet sich am besten für durchgängige photogrammetrie-zentrierte Arbeitsabläufe – von der Missionsplanung bis zur Punktwolkengenerierung und Orthomosaikerstellung.
DJI Pilot 2 ist die offizielle Fluganwendung für DJI Enterprise Drohnen, einschließlich der Matrice 300/350 RTK, Matrice 3D/3TD, Mavic 3 Enterprise Serie und Matrice 30/M30T. Es unterstützt die Geländeanpassung mit benutzerdefiniertem DTM/GeoTIFF-Import und erfordert für bestimmte Firmware-Versionen eine RTK-Positionierung für die Geländeanpassung, mit einer Mindesthöhe von 25 Metern AGL über dem DSM. Das DJI Enterprise Firmware-Update vom März 2023 führte eine Echtzeit-Geländeanpassung ein, die Höhen von 30 bis 200 Metern AGL unterstützt. DJI Pilot 2 akzeptiert KMZ-Missionsdateien, die von Drittanbieter-Planern exportiert werden, und zeigt Höhen über dem Meeresspiegel an, die mit dem EGM96-Geoidmodell berechnet werden. Es eignet sich am besten für das DJI Enterprise-Ökosystem und RTK-gestützte Präzisionsflüge.
DroneDeploy ist eine cloudbasierte Plattform, die einen vollständigen Arbeitsablauf von der Flugplanung bis zur Verarbeitung und Analyse bietet. Es verwendet DEM-Daten zur Höhenanpassung für einen gleichmäßigen AGL, mit einer empfohlenen Überlappung von 70 Prozent frontal und 60 Prozent seitlich als Standard für die Kartierung. Es unterstützt DJI, Autel, Skydio und andere Plattformen und bietet eine LAANC-Integration für die Luftraumfreigabe. DroneDeploy eignet sich am besten für durchgängige Betriebsteams im Bau- und Landwirtschaftsbereich.
UgCS (Universal Ground Control Software) von SPH Engineering ist eine Desktop-Flugplanungsplattform, die DJI-, ArduPilot- und PX4-Autopiloten unterstützt. Das Photogrammetrie-Werkzeug berechnet Fluglinien, Kameraauslöseintervalle und geländeanpassende Wegpunkte basierend auf Kameraspezifikationen und gewünschtem GSD. UgCS enthält ein spezielles Photogrammetrie-Korridorwerkzeug für linienförmige Merkmale, LiDAR-Flugplanung mit Kalibrierungsmustern, 3D-Missionsvisualisierung gegen importierte KML/KMZ-Hindernisse und einen integrierten Flugsimulator für die Überprüfung vor dem Flug. Erhältlich in PRO-, EXPERT- und ENTERPRISE-Lizenzen, wird UgCS von über 5.000 Drohnen-Teams weltweit genutzt und eignet sich am besten für komplexe professionelle Missionen mit LiDAR, Magnetometrie und wissenschaftlicher Arbeit.
Mission Planner ist die Open-Source-Bodenkontrollstation für ArduPilot-Autopiloten und unterstützt Wegpunkt-, Vermessungs- (Raster), Korridor- und Auto-Missionen mit vollständiger MAVLink-Telemetrieüberwachung, Geofence-Konfiguration und RTL-/Ausfallsicherungs-/Geländeanpassungseinrichtung. Es eignet sich am besten für ArduPilot- und PX4-Open-Source-Plattformen und benutzerdefinierte UAV-Bauten.
Litchi ist eine mobile App für DJI-Verbraucherdrohnen, die Wegpunktmissionen mit vollständiger Kontrolle über Höhe, Geschwindigkeit, Richtung und Gimbal-Neigung, einem Orbit-POI-Modus, Fokusmodus, CSV-Export/Import und cloudbasierter Missionsfreigabe über den Litchi Hub bietet. Es eignet sich am besten für Kinematografie und halbautomatisierte Inspektionen auf DJI-Verbraucherplattformen.
Weitere bemerkenswerte Plattformen sind Dronelink (plattformübergreifender Missionsplaner für DJI und Autel), Skydio Autonomy (3D-Scan-, Orbital- und Korridormissionen mit aktiver Hindernisvermeidung), Auterion Mission Control (Unternehmens-Flottenmanagement), DroneBlocks (visuelle Programmierung für automatisierte Brückeninspektionsflüge) und Propeller Aero (Cloud-Verarbeitung mit geländeanpassender Missionsplanung).
2D-Rastermissionen sind die Grundlage der Luftbildkartierung und -inspektion. Die Drohne fliegt parallele Fluglinien über eine definierte Polygonfläche, wobei die Kamera senkrecht nach unten in einem Nadirwinkel (Gimbal-Neigung von -90 Grad) gerichtet ist. Diese Missionen erzeugen Orthomosaikbilder – geometrisch korrigierte Luftaufnahmen, die zu einer einzigen nahtlosen Karte zusammengesetzt werden. Sie werden für die Landvermessung, Baustellenüberwachung, Lagerbestandsmessung und Brückendecksinspektion eingesetzt.
Doppelraster- oder Kreuzschraffurmissionen fliegen senkrechte Durchgänge (Nord-Süd, dann Ost-West), was die 3D-Rekonstruktion erheblich verbessert, indem sie bei jedem Durchgang Schrägaufnahmen erfassen. Diese Technik ist unerlässlich, wenn das Ergebnis ein vollständiges 3D-Modell und nicht nur ein einfaches Orthomosaik erfordert. Typische Parameter für Doppelrastermissionen sind 80 Prozent frontale Überlappung bei beiden Durchgängen und 70 Prozent seitliche Überlappung.
Unregelmäßige Grenzen werden von den meisten Planern durch das direkte Zeichnen von Polygonen auf der Kartenoberfläche behandelt, sodass der Bediener präzise Bereichsgrenzen festlegen und No-Fly-Zonen oder Hindernisse innerhalb des größeren Geländes ausschließen kann.
Korridormissionen folgen einer Polylinie als Mittellinie, wobei die Drohne parallele Durchgänge mit einer definierten Korridorbreite fliegt, typischerweise 10 bis 500 Meter, abhängig vom Anlagentyp und der erforderlichen Auflösung. Diese Missionen werden für die Pipeline-Inspektion, Stromleitungsinspektion, Straßen- und Eisenbahnvermessung, Flusskartierung und Startbahninspektionen eingesetzt. Der Korridormissionstyp ist für linienförmige Infrastrukturen unerlässlich, bei denen ein Standardraster erhebliche Flugzeit für die Abdeckung großer, nicht relevanter Geländeflächen verschwenden würde.
Das UgCS Photogrammetrie-Korridorwerkzeug und der DroneDeploy-Korridormodus sind speziell für diesen Missionstyp konzipiert. Bei breiten Korridoren können mehrere parallele Durchgänge erforderlich sein, abhängig vom gewünschten GSD und den Kamerasensorspezifikationen.
Orbital- oder Point-of-Interest (POI)-Missionen lassen die Drohne in einem Kreis um einen definierten Mittelpunkt fliegen. Sie werden für die Turminspektion (Mobilitürme, Windkraftanlagen, Schornsteine), Brückenpfeiler und Gebäudemerkmale eingesetzt, die eine 360-Grad-Inspektionsabdeckung erfordern. Zu den wichtigsten Parametern gehören der Orbitradius (Abstand vom Mittelpunkt), die Anzahl der Wegpunkte (höhere Zahlen erzeugen glattere Kreisbahnen), die Richtung (immer zur Mitte ausgerichtet, Tangentenpfad folgend oder feste Ausrichtung) und die Gimbal-Neigung (typischerweise -45 Grad für Schrägansichten des POI).
Helix-Modus ist eine Variante, bei der die Drohne spiralförmig von einer Anfangshöhe zu einer Endhöhe fliegt und für die vollständige Turm- und Windkraftanlageninspektion vom Fuß bis zur Gondel verwendet wird. Zu den Parametern gehören die Anfangshöhe, die Endhöhe und der vertikale Schrittabstand zwischen den einzelnen Schleifen.
Fassadenkartierungsmissionen lassen die Drohne parallel zu einer Gebäudefassade in einem vertikalen Zickzack- oder Mähermuster für die Gebäudeaußeninspektion und die Bewertung von Hochhausfassaden fliegen. Der Bediener zeichnet eine Polylinie entlang der Gebäudebasis, und die Drohne tastet sich in vertikalen Streifen nach oben. Der Gimbal-Winkel wird auf etwa 0 Grad (horizontal) eingestellt, direkt auf die Gebäudeoberfläche gerichtet.
Bei hohen Bauwerken werden mehrere Orbitaldurchgänge auf verschiedenen Höhenebenen durchgeführt. Zu den wichtigsten Parametern gehören der Abstand zum Objekt (5-20 Meter), der vertikale Abstand zwischen den Durchgängen (5-15 Meter für 60-70 Prozent vertikale Überlappung) und die Fluggeschwindigkeit (1-3 Meter pro Sekunde). Die Videogrammetrie – das Extrahieren von Einzelbildern aus 4K-Video, das mit mindestens 30 fps aufgenommen wurde – erzeugt texturierte 3D-Netze für messbare Modelle. Kostenstudien zeigen, dass die drohnenbasierte Fassadeninspektion für Gebäude mittlerer Höhe typischerweise 60 bis 80 Prozent weniger kostet als gerüstbasierte Alternativen.
3D-Waypoint-Missionen bieten das höchste Maß an Kontrolle für komplexe Inspektionen, bei denen automatisierte Raster- oder Korridormuster nicht ausreichen. Jeder Wegpunkt definiert unabhängig Breitengrad, Längengrad, Höhe, Ausrichtung, Gimbal-Neigung und Kameraaktion. Missionen können eine Kurvenpfadinterpolation für sanfte Kurven zwischen Wegpunkten umfassen. Export und Import werden über KML, CSV oder proprietäre Wegpunktdateiformate in Litchi, UgCS, Mission Planner (.waypoints) und DJI Pilot 2 (KMZ) unterstützt.
Die Drohne schwebt an einer einzigen Position und dreht sich, um ein 360-Grad-Kugelpanorama aufzunehmen. Zu den Parametern gehören die Anzahl der Aufnahmen pro Reihe (z. B. 8 Aufnahmen in 45-Grad-Schritten) und Neigungswinkel. Diese Missionen werden für Übersichtsdokumentationen und virtuelle Rundgänge eingesetzt.
GSD ist der Abstand zwischen zwei aufeinanderfolgenden Pixelmittelpunkten, gemessen auf dem Boden. Es ist der grundlegende Auflösungsparameter für alle photogrammetrischen Missionen. Die Standardformel laut Pix4D lautet:
GSD = (H × SW) / (F × ImW)
Dabei ist H die Flughöhe über Grund in Metern, SW die Sensorbreite in Millimetern, F die Brennweite in Millimetern und ImW die Bildbreite in Pixeln. Die äquivalente vereinfachte Formel lautet:
GSD = (Flughöhe × Pixelgröße) / Brennweite
Praktische GSD-Standards für die Infrastrukturinspektion:
| Anwendung | GSD-Anforderung |
|---|---|
| Risserkennung an Fassaden | 0,5-1 cm/Pixel |
| Fassadenschaden-Detailgenauigkeit | 2 cm/Pixel |
| Brückendeck-Zustandsaufnahme | 3 cm/Pixel |
| Abtrag/Auftrag-Volumenberechnungen | 5 cm/Pixel |
| Lagerbestandsschätzungen | 7-10 cm/Pixel |
Ein wichtiger Aspekt ist, dass selbst bei konstanter Flughöhe Geländehöhenunterschiede und Kamerawinkeländerungen zu GSD-Schwankungen im Projektgebiet führen. Pix4D berechnet einen durchschnittlichen GSD für das endgültige Orthomosaik.
Die Bildüberlappung ist der kritischste Parameter für eine erfolgreiche photogrammetrische Rekonstruktion. Die beiden Komponenten sind die frontale Überlappung (Frontlap), die Überlappung zwischen aufeinanderfolgenden Bildern entlang der Flugrichtung, und die seitliche Überlappung (Sidelap), die Überlappung zwischen benachbarten Fluglinien.
| Anforderung | Frontale Überlappung (Frontlap) | Seitliche Überlappung (Sidelap) |
|---|---|---|
| Minimum für 2D-Orthomosaik | 75 % | 60 % |
| Empfohlen für genaues 3D | 80-85 % | 65-75 % |
| DroneDeploy-Standardwerte | 70 % | 60 % |
| Pix4D empfohlen | 75-85 % | 60-70 % |
| UgCS empfohlen | 75-85 % | 60-70 % |
| Doppelraster für 3D | 80 % (beide Durchgänge) | 70 % (beide Durchgänge) |
Eine Überlappung von 66 Prozent ist der Mindestschwellenwert für eine erfolgreiche 3D-Rekonstruktion, wie durch akademische Forschung zur Brückendeck-Photogrammetrie belegt. Eine Überlappung von 77 Prozent erreicht die höchste Abdeckung in Brückendeck-Studien. Eine Erhöhung der Überlappung über 85 Prozent hinaus bringt abnehmende geometrische Genauigkeitsgewinne bei gleichzeitiger deutlicher Zunahme von Flugzeit und Rechenlast. Mehrere Flugpfade mit unterschiedlichen Winkeln verbessern die lokale geometrische Genauigkeit mehr als eine einfache Erhöhung des Überlappungsprozentsatzes.
Für Kartierungsmissionen beträgt die typische Höhe 50-120 Meter AGL für die meisten Vermessungsarbeiten. Eine niedrigere Höhe bietet einen besseren GSD, deckt aber weniger Fläche pro Flug ab, was mehr Batterien und eine längere Gesamtmissionszeit erfordert. Die Fassadeninspektionshöhe hängt von der Gebäudehöhe ab und erfordert mehrere Durchgänge auf verschiedenen Ebenen. Gemäß FAA Part 107 beträgt die maximale Höhe 400 Fuß (122 Meter) AGL in unkontrolliertem Luftraum, mit einer Ausnahme, die Flüge über 400 Fuß erlaubt, wenn die Drohne innerhalb von 400 Fuß horizontal zu einer Struktur bleibt. Die DJI Pilot 2-Geländeanpassung unterstützt mindestens 25 Meter AGL mit RTK und 30 bis 200 Meter im Echtzeit-Geländeanpassungsmodus.
Kartierungs- und Photogrammetriemissionen fliegen typischerweise mit 3-8 Metern pro Sekunde (10-28 km/h). Langsamere Geschwindigkeiten ermöglichen schnellere Verschlusszeiten, reduzieren Bewegungsunschärfe, und die Geschwindigkeit muss mit dem Aufnahmeintervall abgestimmt sein, um die Zielüberlappung beizubehalten. LiDAR-Vermessungen arbeiten mit 3-10 Metern pro Sekunde, abhängig von den Sensorspezifikationen. Die Fassadeninspektion verwendet 1-3 Meter pro Sekunde für detaillierte vertikale Durchgänge. FAA Part 107 legt eine Höchstgeschwindigkeit von 100 mph (44,7 m/s) fest.
Der Gimbal-Winkel bestimmt die Kameraausrichtung relativ zur Drohne. Ein Nadirwinkel von -90 Grad ist Standard für die 2D-Orthomosaikkartierung, bei der die Kamera direkt nach unten zeigt. Schrägwinkel von -70 bis -45 Grad werden für die 3D-Modellrekonstruktion verwendet, um Gebäudeseiten und vertikale Merkmale zu erfassen. Ein horizontaler Winkel von 0 Grad wird für die Fassadeninspektion verwendet, die auf die Gebäudeoberfläche gerichtet ist. Ein -45-Grad-Schrägwinkel ist üblich für Orbital- und POI-Missionen, um sowohl vertikale als auch horizontale Details zu erfassen.
Die Verschlusszeit sollte auf mindestens 1/500 Sekunde für Kartierungen mit Geschwindigkeit eingestellt werden, wobei 1/1000 Sekunde oder schneller empfohlen wird, um Bewegungsunschärfe zu reduzieren. Der ISO-Wert sollte auf 100-400 eingestellt werden, um Rauschen zu reduzieren, wobei Auto-ISO auf maximal 800 begrenzt werden sollte. Die Blende ist bei Drohnenkameras typischerweise fest oder automatisch (f/2,8 bis f/11). Der Weißabgleich muss manuell eingestellt werden (z. B. Sonnig bei 5500K) für konsistente Farben über alle Bilder in einem Datensatz. Das Aufnahmeintervall wird vom Missionsplaner automatisch basierend auf Geschwindigkeit, Höhe und Zielüberlappung berechnet. ND-Filter sollten bei hellen Bedingungen verwendet werden, um eine korrekte Verschlusszeit ohne Überbelichtung beizubehalten. Typische Aufnahmeintervalle liegen bei 1-3 Sekunden für Kartierungen mit 5-8 m/s.
Ohne Geländeanpassung hat eine Drohne, die in konstanter AMSL-Höhe (über dem mittleren Meeresspiegel) über hügeligem Gelände fliegt, einen unterschiedlichen AGL-Abstand, was zu ungleichmäßigem GSD (höhere Auflösung auf Hügelkuppen, niedrigere in Tälern), Abdeckungslücken oder unzureichender Überlappung in niedrigen Bereichen und potenziellem Kollisionsrisiko auf ansteigendem Gelände führt.
DJI Pilot 2 Geländeanpassung akzeptiert GeoTIFF-DTM (Digitales Geländemodell) oder DSM (Digitales Oberflächenmodell) Dateien für Geländedaten. Kritisch ist, dass DJI Pilot 2 Höhen relativ zum WGS84-Ellipsoid erfordert, nicht orthometrische (Meeresspiegel-)Höhen. DTM repräsentiert den nackten Boden und wird für Forst- und Bodenvermessungen verwendet, während DSM Gebäude und Vegetation für die Infrastrukturinspektion einschließt. DJI-Drohnen zeigen ASL intern mit dem EGM96-Geoidmodell an, aber die Geländedatei muss ellipsoidische Höhen mit angewendetem Geoid-Undulationsversatz verwenden. Eine RTK-Verbindung ist für die Geländeanpassung bei einigen Firmware-Versionen erforderlich, mit einer Mindesthöhe von 25 Metern über DSM und Echtzeit-Geländeanpassung, die 30 bis 200 Meter AGL unterstützt.
RTK (Realzeitkinematik)-Positionierung bietet zentimetergenaue Positionierung während des Fluges und erfordert eine kontinuierliche Funkverbindung zu einer Basisstation. Die DJI Matrice 350 RTK erreicht eine horizontale Genauigkeit von 1 cm + 1 ppm und eine vertikale Genauigkeit von 1,5 cm + 1 ppm. RTK ist entscheidend für präzise Geländeanpassung in variablem Gelände, direkte Georeferenzierung, die die Notwendigkeit von Bodenkontrollpunkten (GCPs) reduziert, und wiederholbare Inspektionen, die bei mehreren Flügen zu exakt denselben Wegpunkten zurückkehren.
LiDAR-Geländeerfassung verwendet aktive Laserscanner zur Geländekartierung. LiDAR-spezifische Flugplanung erfordert präzise parallele Linien und Kalibrierungsmuster (Achten) für hochwertige Punktwolken. LiDAR kann Vegetation durchdringen, um DTM des nackten Bodens zu erzeugen. UgCS enthält spezielle LiDAR-Flugplanungswerkzeuge, und RTK wird typischerweise zusammen mit LiDAR für die Georeferenzierung verwendet.
Der DEM/DSM-Import-Workflow umfasst die Beschaffung von Höhendaten (öffentliche DEM wie Copernicus 30m oder 90m Auflösung oder benutzerdefinierte Vermessungsdaten), die Konvertierung in das GeoTIFF-Format mit dem korrekten Koordinatensystem, die Anwendung des vertikalen Datumsversatzes zur Umrechnung von orthometrischen in ellipsoidische Höhen, das Laden in den Missionsplaner, das Festlegen des gewünschten AGL-Wertes über dem Gelände und die Berechnung variabler AMSL-Wegpunkthöhen durch den Planer zur Aufrechterhaltung eines konsistenten AGL.
Weitere Geländemethoden sind UgCS Smart AGL (Algorithmus mit importiertem DEM), DroneDeploy Geländeerfassung (Umschalter neben dem Flughöhenindikator), Copernicus DEM (30m/90m Auflösung, verwendet vom DroneGrid-Webplaner) und Echtzeit-Laser-Entfernungsmesser auf DJI-Drohnen mit nach unten gerichteten IR-Sensoren mit einer begrenzten Reichweite von typischerweise unter 30 Metern.
FAA Part 107 regelt den gewerblichen Drohnenbetrieb im US-Luftraum. Es erfordert einen Remote Pilot Certificate, der durch das Bestehen des UAG-Wissenstests mit wiederkehrendem Training alle 24 Monate erworben wird. Die Höhenbegrenzung beträgt 400 Fuß (122 Meter) AGL in unkontrolliertem Luftraum. Die Höchstgeschwindigkeit beträgt 100 mph (87 Knoten). Die VLOS muss jederzeit eingehalten werden, wobei ein visueller Beobachter unterstützen kann. Nachtflüge sind mit Anti-Kollisionsbeleuchtung erlaubt, die über 3+ Seemeilen sichtbar ist. Flüge über Personen sind gemäß den Kategorien 1-4 basierend auf Drohnengewicht und Verletzungsrisiko erlaubt. Remote ID Broadcast ist für die meisten Part 107-Operationen erforderlich und übermittelt Drohnen-ID, Standort und Position der Kontrollstation.
Luftraumklassen stellen unterschiedliche Anforderungen: Klasse G (unkontrolliert) erfordert keine Genehmigung, während die Klassen B, C, D und E eine LAANC-Genehmigung erfordern. LAANC (Low Altitude Authorization and Notification Capability) bietet in vielen Gebieten eine nahezu sofortige Genehmigung. Die Wetterminimums erfordern 3 Seemeilen Sichtweite, 500 Fuß Abstand unterhalb von Wolken und 2.000 Fuß horizontalen Abstand von Wolken. Part 107.49 verlangt gesetzlich eine Überprüfung der Flugtüchtigkeit vor jedem Einsatz.
Die vorgeschlagene Part 108 BVLOS-Verordnung, die durch das FAA Reauthorization Act von 2024 vorgeschrieben wird, schafft einen neuen Rahmen für routinemäßige Beyond Visual Line of Sight-Operationen, mit einer erwarteten Fertigstellung bis August 2025. Dies wird die Arbeitsabläufe bei der Infrastrukturinspektion erheblich beeinflussen, insbesondere bei langen linienförmigen Anlagen wie Pipelines und Stromleitungen.
Die Europäische Agentur für Flugsicherheit klassifiziert den Drohnenbetrieb in drei Kategorien. Die Offene Kategorie umfasst risikoarme Operationen mit den Unterkategorien A1, A2 und A3 basierend auf der Drohnenklasse (C0-C4), einer maximalen Höhe von 120 Metern AGL, der VLOS-Anforderung und keiner erforderlichen Betriebsgenehmigung. Ab dem 1. Januar 2024 müssen alle Drohnen der offenen Kategorie mit einer Klassenkennzeichnung versehen sein. Die Spezifische Kategorie umfasst Operationen mit erhöhtem Risiko, die die meisten Infrastrukturinspektionen abdecken und eine Betriebsgenehmigung der nationalen Luftfahrtbehörde erfordern. Sie verwendet Standard-Szenarien (STS-01, STS-02) für vordefinierte Operationen und den PDRA-Rahmen (Pre-Defined Risk Assessment), einschließlich BVLOS-Operationen mit geeigneten Schutzmaßnahmen. Die Zertifizierte Kategorie gilt für Operationen, die den Standards der bemannten Luftfahrt entsprechen.
Die Internationale Zivilluftfahrtorganisation legt Basisstandards fest, die die einzelnen Staaten durch nationale Vorschriften (FAA, EASA, CASA usw.) umsetzen. Zu den wichtigsten Grundsätzen gehören Sehen-und-Ausweichen, Vorfahrtsregeln und Höhenbeschränkungen. Das UAS-Toolkit der ICAO bietet Leitlinien für Mitgliedstaaten zur Integration unbemannter Luftfahrzeuge in ihre Luftraumsysteme.
NOTAMs (Nachrichten für Luftfahrer) müssen vor jedem Flug auf vorübergehende Flugbeschränkungen (TFRs) und Luftraumbeschränkungen überprüft werden. TFRs können kurzfristig für VIP-Bewegungen, Waldbrände, Stadionveranstaltungen und andere Sicherheitsbedenken ausgestellt werden. Luftraumklassen reichen von Klasse A (kein UAS-Zugang) über B/C/D/E (kontrolliert, genehmigungspflichtig) bis G (unkontrolliert). BVLOS erfordert im Allgemeinen eine Ausnahmegenehmigung unter Part 107 oder eine spezifische Genehmigung unter EASA. VLOS bleibt bis heute der Standard für fast alle Infrastrukturinspektionsoperationen.
FAA 14 CFR Part 107.49 verlangt, dass der verantwortliche Drohnenpilot die Betriebsumgebung (Wetter, Luftraum, Personen und Eigentum am Boden) bewertet und sicherstellt, dass das sUAS in einem Zustand ist, der einen sicheren Betrieb gewährleistet. Die NTSB hat mehrere UAS-Zwischenfälle auf unzureichende Pre-Flight-Verfahren zurückgeführt.
Bevor das Büro verlassen wird, sollte der Bediener ein hochauflösendes DEM/DSM in den Missionsplaner importieren, Betriebsbeschränkungen wie Grundstücksgrenzen, No-Fly-Zonen und Hindernisse (Funkmasten, Gebäude, Stromleitungen) überlagern, die für die spezifische Nutzlast (Photogrammetrie versus LiDAR versus Wärmebild) optimierte Mission planen, den Flugsimulator ausführen, um Höhen, Geschwindigkeiten, Kameraaktionen und Geländeanpassung zu überprüfen, NOTAMs und TFRs für das Einsatzgebiet prüfen und die LAANC-Genehmigung für kontrollierten Luftraum bestätigen.
Überprüfen Sie den Flugrahmen auf Risse, Dellen und lose Komponenten. Kontrollieren Sie alle Propeller auf Absplitterungen, Risse und Verformungen – bei Beschädigungen sofort ersetzen. Stellen Sie sicher, dass die Markierungen für Drehung im Uhrzeigersinn (CW) und gegen den Uhrzeigersinn (CCW) mit den Motorpositionen übereinstimmen. Bestätigen Sie, dass die Propeller vollständig verriegelt und sitzen. Überprüfen Sie Motorhalterungen auf Lockerheit. Drehen Sie die Motoren von Hand, um Schleifen oder Widerstand zu prüfen. Inspizieren Sie das Fahrwerk. Stellen Sie sicher, dass alle Schrauben und Befestigungselemente fest sind. Überprüfen Sie die freie Bewegung des Gimbals und bestätigen Sie, dass die Gimbal-Klemme entfernt wurde.
Die Flugbatterieladung muss für vollständige Missionen mindestens 95 Prozent betragen. Überprüfen Sie die Batterien auf Schwellungen, Dellen oder Hitzeschäden. Stellen Sie sicher, dass die Zyklenanzahl innerhalb der Herstellergrenzen liegt (typische LiPo-Zyklenlebensdauer beträgt 200-300 Zyklen für DJI Intelligent Batteries). Bestätigen Sie, dass der Akku richtig sitzt und verriegelt ist. Überprüfen Sie den Ladezustand des Controller-Akkus und des mobilen Geräts oder Displays. Führen Sie mindestens einen Ersatzakku für kritische Missionen mit. Laden Sie LiPo-Akkus bei Kaltwetterflügen vor dem Flug auf über 68 °F (20 °C) auf. Batterieausfälle sind die häufigste Ursache für ungeplante Drohnenlandungen. Lagern Sie Batterien bei 40-60 Prozent Ladung für die Langzeitlagerung und lagern Sie niemals vollständig entladene Batterien.
Schalten Sie den Controller ein und überprüfen Sie, ob die Firmware aktuell ist. Bestätigen Sie die Reaktion der Steuerknüppel in allen Achsen. Überprüfen Sie vor dem Start, ob das Videobild übertragen wird. Kontrollieren Sie die Signalstärke der Steuerverbindung. Stellen Sie die RTH-Höhe entsprechend den Hindernissen vor Ort ein – typischerweise 50-100 Meter AGL, abhängig von lokalen Hindernissen, und stellen Sie sicher, dass das Gelände zwischen der aktuellen Position und dem Startpunkt berücksichtigt wird. Konfigurieren Sie das Ausfallsicherungsverhalten (RTH versus Schweben versus Landen). Überprüfen Sie gegebenenfalls, ob die SD-Karte im Controller installiert ist.
Reinigen Sie das Kameraobjektiv. Überprüfen Sie die Kameraeinstellungen einschließlich Auflösung, Bildrate, Weißabgleich und Belichtung. Bestätigen Sie, dass die SD-Karte installiert, formatiert und ausreichend Kapazität vorhanden ist. Überprüfen Sie die Gimbal-Kalibrierung und -Stabilisierung. Stellen Sie fest, ob ein ND- oder Polarisationsfilter erforderlich ist und installiert ist. Stellen Sie für Kartierungsmissionen die Bildüberlappungsparameter ein. Bestätigen Sie für Videomissionen das Aufnahmeformat und die Auflösung.
Überprüfen Sie den LAANC-Genehmigungsstatus. Überprüfen Sie NOTAMs und TFRs für das Einsatzgebiet mit der B4UFLY-App oder einem Äquivalent. Windgeschwindigkeit: Flug abbrechen, wenn die Drohnengrenzen überschritten werden, typischerweise bei 24+ mph anhaltendem Wind. Sichtweite: FAA Part 107 erfordert mindestens 3 Seemeilen. Wolkenuntergrenze: Gemäß Part 107 mindestens 500 Fuß unterhalb von Wolken einhalten.
Schweben Sie vor Beginn der Mission mit der Drohne in 5-10 Fuß AGL. Überprüfen Sie auf Positionsdrift, um die GPS-Haltequalität zu bestätigen. Hören Sie auf abnormale Motorgeräusche. Überprüfen Sie die Telemetriedaten einschließlich Satellitenanzahl, HDOP (Horizontal Dilution of Precision) und Batteriespannung. Wenn eine Anomalie festgestellt wird, landen Sie sofort und diagnostizieren Sie, bevor Sie fortfahren.

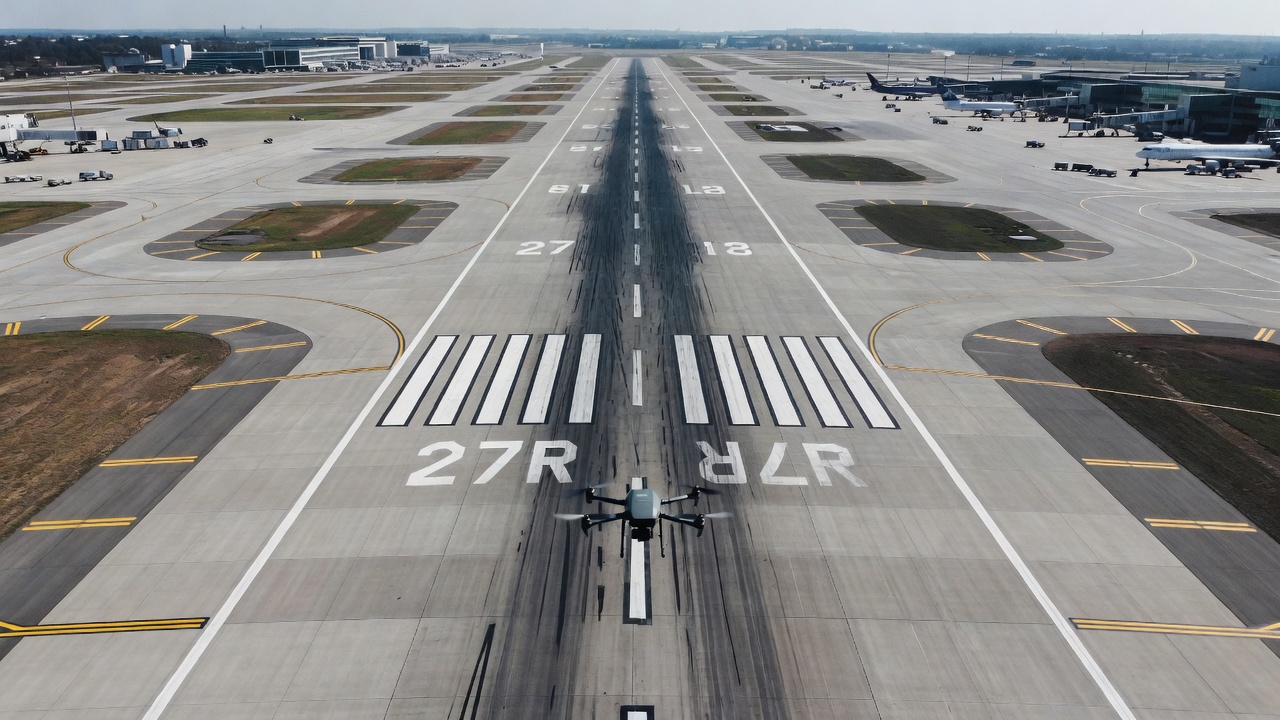

Die Startbahninspektion erfordert aufgrund der sicherheitskritischen Natur von Flughafenbelägen besondere Überlegungen. Die Erkennung von Rissen, Fremdkörpern (FOD), Gummiablagerungen, Beleuchtungsschäden und Fahrbahnverschlechterungen erfordert extrem hohe geometrische Genauigkeit. Die Startbahnlängen liegen typischerweise zwischen 1.500 und 4.000 Metern (4.900 bis 13.000 Fuß) bei Breiten von 23 bis 60 Metern (75 bis 200 Fuß).
Der Missionstyp sollte eine Korridor- oder Linienmission sein, die entlang der Startbahnmittellinie geflogen wird. Die Höhe sollte auf 30-60 Meter AGL für die Risserkennung oder 60-100 Meter für allgemeine Zustandsaufnahmen eingestellt werden. GSD-Ziele sind 0,5-1,5 cm/Pixel für die Risserkennung und 2-3 cm/Pixel für allgemeine Zustandsaufnahmen. Die Überlappung sollte 80 Prozent frontal und 70-75 Prozent seitlich für eine umfassende Abdeckung betragen. Der Gimbal-Winkel sollte -90 Grad (Nadir) für die Orthomosaikerstellung und -45 Grad schräg für vertikale Merkmale wie Startbahnrandleuchten betragen. Die Fluggeschwindigkeit sollte 3-5 Meter pro Sekunde betragen, langsamer für höhere Auflösung und höhere Überlappung. Ein Doppelraster- oder Kreuzschraffurmuster ist für die 3D-Modellierung der Startbahnoberfläche vorteilhaft.
Die Luftraumkoordination mit der Flugverkehrskontrolle ist obligatorisch. Eine NOTAM muss für Drohnenoperationen in der Nähe aktiver Startbahnen herausgegeben werden. Der Bediener muss sich mit dem Flughafenbetrieb über Startbahnsperrungen oder Aktivitätsplanung abstimmen. BVLOS ist typischerweise für die vollständige Startbahnabdeckung erforderlich, was eine Ausnahmegenehmigung nach Part 107 erfordert. Elektromagnetische Interferenzen (EMI) durch Flughafenradar und Navigationshilfen können den Kompass und das GPS der Drohne beeinträchtigen. Wildtiergefahren und FOD müssen vor dem Flug überprüft werden. Eine Notlandezone muss vor dem Start identifiziert werden. Startbahninspektionsmissionen erfordern das höchste Maß an Pre-Flight-Planung und Sicherheitskoordination aller Infrastrukturinspektionstypen.
Die Brückeninspektion mit Drohnen ist eine der anspruchsvollsten Anwendungen in der Infrastrukturinspektion und erfordert die Abdeckung sowohl des oberen Decks als auch der komplexen Unterkonstruktion darunter. Akademische Forschung, veröffentlicht von PMC (PMC10459964 – Flugpfadstudie an der Blessington Bridge) und FHWA-Forschung (FHWA-HRT-21-086), haben spezifische Parameter für eine effektive Brückeninspektion festgelegt.
UAV-Höhe und Kamerawinkel beeinflussen am stärksten die Datendichte und -gleichmäßigkeit. Ein Minimum von 66 Prozent Überlappung ist für eine erfolgreiche 3D-Rekonstruktion erforderlich, während 77 Prozent Überlappung die höchste Abdeckung in Brückenstudien erreicht. Mehrere Flugpfade verbessern die lokale geometrische Genauigkeit mehr als eine einfache Erhöhung des Überlappungsprozentsatzes. Kritisch ist, dass kein einzelner Parametersatz für jedes Datenerfassungsziel optimal ist – die Parameter müssen an den spezifischen Brückentyp, den Zustand und die Inspektionsanforderungen angepasst werden.
Für das Brückendeck oder die obere Fläche wird ein 2D-Raster- oder Doppelraster-Missionstyp verwendet. Die Höhe sollte je nach erforderlicher Risserkennungsauflösung 20-50 Meter AGL betragen. GSD-Ziele sind 2-5 cm/Pixel für Zustandsaufnahmen und 0,5-2 cm/Pixel für Risskartierung. Die Überlappung sollte 75-80 Prozent frontal und 65-75 Prozent seitlich betragen, mit dem Gimbal bei -90 Grad (Nadir).
Die Unterkonstruktion stellt die größten Herausforderungen für die Drohneninspektion dar. Der Missionstyp ist eine benutzerdefinierte 3D-Waypoint- oder vertikale Fassadenkartierung. Die Hauptherausforderung ist die GNSS-Abschattung unter dem Brückendeck, die eine GPS-verweigerte Umgebung schafft. Lösungen umfassen visuelle Positionierungssysteme (VIO), vorprogrammierte Waypoint-Missionen, die vor dem Flug unter das Deck initiiert werden, und manuellen Flug in GPS-verweigerten Bereichen mit VIO-Unterstützung. Der Abstand zur Struktur sollte 3-10 Meter betragen, mit einem Gimbal-Winkel von 0 bis -45 Grad (horizontal bis schräg, abhängig vom Ziel). Die Überlappung sollte 80 Prozent oder mehr betragen für eine zuverlässige Structure-from-Motion (SfM)-Rekonstruktion bei komplexer Geometrie.
Orbital- oder POI-Missionen werden um jeden Pfeiler herum geflogen, mit einem Orbitradius von 5-15 Metern, abhängig von der Pfeilerbreite. Mehrere Orbitaldurchgänge werden auf verschiedenen Höhenebenen mit einer Gimbal-Neigung von -45 Grad für eine schräge Abdeckung durchgeführt.
GPS-Mehrwegausbreitung und Reflexionen treten in der Nähe von Stahlbrückenkonstruktionen auf. GNSS-Abschattung unter dem Deck führt zu Navigationsschwierigkeiten. Enge Räume zwischen Trägern begrenzen die Manövrierfähigkeit der Drohne. Verkehr unter der Brücke verursacht Sicherheitsbedenken. Windturbulenzen um die Brückenüberstruktur beeinträchtigen die Flugstabilität. Die DroneBlocks-Forschung der Purdue University hat automatische Flugpfade speziell für die Inspektion unter dem Deck unter Verwendung visueller Programmieransätze entwickelt.
Die Gebäude- und Fassadeninspektion mit Drohnen hat sich aufgrund erheblicher Kosteneinsparungen und verbesserter Sicherheit zur bevorzugten Methode gegenüber traditionellen Gerüst- und kranbasierten Ansätzen entwickelt.
Für die vertikale Oberflächenkartierung wird ein vertikales Zickzackmuster (Fassadenmodus) entlang der Gebäudefassade geflogen. Der Abstand zum Objekt sollte 5-20 Meter betragen, abhängig von der Gebäudehöhe und der Kameraauflösung. Der vertikale Abstand zwischen den Durchgängen sollte 5-15 Meter betragen, um 60-70 Prozent vertikale Überlappung zu gewährleisten. Die Gimbal-Neigung wird auf 0 Grad (horizontal, auf die Gebäudeoberfläche gerichtet) eingestellt. Die Fluggeschwindigkeit ist für eine detaillierte Erfassung auf 1-3 Meter pro Sekunde begrenzt.
Orbitaldurchgänge werden für Ecken und eine umfassende 3D-Abdeckung um das Gebäude herum geflogen. Der Orbitradius wird vom Gebäudezentrum aus festgelegt, typischerweise mit einem Durchgang pro 4-8 Stockwerken. Der Höhenabstand zwischen den Orbitaldurchgängen beträgt 10-20 Meter mit einer Gimbal-Neigung von -45 Grad für Schrägaufnahmen, die sowohl die Fassade als auch die Dachlinie erfassen.
Für die Gebäudeinspektion empfohlene Enterprise-Drohnen sind die DJI Matrice 350 RTK mit Zenmuse P1 (Vollformat 45MP) oder H20T und die Mavic 3 Enterprise mit ihrem 20MP 4/3-CMOS-Sensor und 4K-Video. Die Kameraeinstellungen sollten ISO 100-400, eine Verschlusszeit von 1/500 bis 1/1000 Sekunde und manuellen Weißabgleich betragen. Die besten Ergebnisse werden mit Videogrammetrie unter Verwendung von 4K bei mindestens 30 fps mit überlappenden Durchgängen erzielt.
Gemäß FAA Part 107 ist die maximale Höhe von 400 Fuß AGL für die meisten Gebäude mittlerer Höhe ausreichend. Bei Gebäuden über 400 Fuß muss der Bediener innerhalb von 400 Fuß horizontal zur Struktur bleiben, um für die Ausnahme über 400 Fuß zu qualifizieren. Städtische Operationen erfordern die Berücksichtigung von Fußgängern darunter – Straßensperrungen können erforderlich sein. Datenschutzaspekte sind zu beachten, wenn Fenster und Mieter sichtbar sind. Ein Notlandeplan muss für die städtische Umgebung erstellt werden, in der sichere Landezonen begrenzt sind. Die Gebäudeinspektion in städtischen Umgebungen erfordert das höchste Maß an Situationsbewusstsein und Vorplanung des Piloten.
Während des Fluges gestreamte Echtzeitdaten umfassen Position (GPS/RTK-Koordinaten, HDOP, Satellitenanzahl), Lage (Roll, Nick, Gier), Geschwindigkeit (Boden- und Vertikalgeschwindigkeit), Batterie (Spannung, verbleibender Prozentsatz, Stromaufnahme, verbleibende Flugzeit), Funkverbindung (RC-Signalstärke, Videosignalstärke, Datenverbindungsqualität) und Entfernung (Entfernung vom Startpunkt, zurückgelegte Strecke).
Bewährte Verfahren für die Telemetrieüberwachung umfassen kontinuierliche Beobachtung – die meisten Unfälle kündigen sich im Voraus durch Telemetrieanomalien an. Der HDOP sollte überwacht werden, mit einem Zielwert unter 1,0 für RTK und unter 2,5 für Standard-GPS. Die Batteriereserve sollte mindestens 20-30 Prozent für die Sicherheitsmarge betragen, wobei der Tiefentlade-Schutz auf RTH bei 25-30 Prozent und automatische Landung bei 10-15 Prozent eingestellt ist.
RTH kann durch Pilotenbefehl (manuelles RTH), Warnung bei niedrigem Batteriestand, Signalverlust (RC-Link-Timeout), Geofence-Verletzung oder Ausfallsicherungsaktivierung ausgelöst werden. Die RTH-Höhe muss höher als alle Hindernisse im Flugbereich eingestellt werden – typischerweise 50-100 Meter AGL, abhängig von lokalen Hindernissen – und muss das Gelände zwischen der aktuellen Position und dem Startpunkt berücksichtigen. Verhaltensoptionen umfassen RTH, Schweben oder Landen bei Signalverlust. Landeoptionen umfassen Präzisionslandung mit einer visuellen Markierung oder Standardlandung.
Geofencing erzeugt einen virtuellen Perimeter, der den Drohnenflug einschränkt. Zylindrisches Geofencing (Mission Planner, PX4) ist auf die Startposition zentriert und durch maximalen Radius und Höhe definiert. Polygon-Geofencing (UgCS, DroneDeploy) ermöglicht das Zeichnen benutzerdefinierter Grenzen auf der Karte. Aktionen bei Verletzung umfassen Warnung des Piloten, Schweben an Ort und Stelle, automatisches RTH oder sofortige Landung. Geofencing ist entscheidend für Operationen in Flughafennähe, städtische Operationen und die Einhaltung von Grundstücksgrenzen.
| Bedingung | Aktionsoptionen |
|---|---|
| RC-Signalverlust | Schweben, RTH, Landen, Ausschalten |
| Batterie niedrig (Stufe 1) | Nur Warnung |
| Batterie niedrig (Stufe 2) | RTH ausgelöst |
| Batterie kritisch (Stufe 3) | Sofortige Landung |
| Geofence-Verletzung | Warnen, RTH, Landen |
| GPS-Verlust | Schweben (falls nicht benötigt), Landen |
| Höhenbegrenzungsverletzung | Höhe halten, RTH |
Abbruchkriterien müssen vor dem Flug definiert werden. Mindestens ein Ersatzakku sollte vor Ort sein. Notlandezonen müssen identifiziert werden. Ein sekundärer Start- und Landeplatz sollte festgelegt werden, falls der primäre Platz beeinträchtigt ist. Ein Kommunikationsplan mit der Crew und den Stakeholdern muss erstellt werden. UgCS empfiehlt, den gesamten Flug zu simulieren, bevor man ins Feld geht.
Nach Abschluss der Inspektionsmission sollte der Bediener die Telemetrieprotokolle auf Anomalien überprüfen, die Bild- und Videoqualität verifizieren (Fokus, Belichtung und Abdeckung prüfen), Daten auf redundanten Speicher sichern, Batterien für den nächsten Flug aufladen, eine Inspektion nach dem Flug auf Beschädigungen durchführen, das Kameraobjektiv reinigen und bei Beschädigung die Propeller entfernen. Das Flugprotokoll und die Dokumentation zu Compliance-Zwecken vervollständigen.
Die Analysephase nach der Mission umfasst die Verarbeitung der aufgenommenen Bilder durch Photogrammetrie-Software zur Erzeugung von Orthomosaiken, Punktwolken, 3D-Netzen und Inspektionsberichten. Eine konsistente Flugplanung stellt sicher, dass Daten aus regelmäßigen Inspektionen direkt vergleichbar sind, was Trendanalysen und vorausschauende Wartungsplanung ermöglicht. Diese Wiederholbarkeit ist der grundlegende Wertbeitrag einer strukturierten Drohnen-Flugplanung – ohne sie ist eine vergleichende Analyse über Zeitreihendaten hinweg unzuverlässig.
| Parameter | Standardbereich | Kritische Anmerkungen |
|---|---|---|
| Frontale Überlappung (Frontlap) | 75-85 % | Mindestens 66 % für 3D-Rekonstruktion |
| Seitliche Überlappung (Sidelap) | 60-75 % | 77 % optimal für Brückendeck-Abdeckung |
| GSD für Risserkennung | 0,5-2 cm/Pixel | Abhängig von Höhe und Sensor |
| Kartierungshöhe | 50-120 m AGL | FAA max. 400 ft (122 m) |
| Fluggeschwindigkeit (Kartierung) | 3-8 m/s | Mit Aufnahmeintervall abstimmen |
| Fluggeschwindigkeit (Fassade) | 1-3 m/s | Langsam für detaillierte vertikale Durchgänge |
| Verschlusszeit | Mindestens 1/500s | 1/1000s+ zur Reduzierung von Bewegungsunschärfe |
| ISO | 100-400 | Max. 800 mit Auto-ISO |
| RTH-Höhe | 50-100 m AGL | Muss alle Hindernisse übersteigen |
| Batterie-Landeschwelle | 20-30 % | Kritische Sicherheitsmarge |
| Geländeanpassungshöhe (DJI) | 30-200 m AGL | RTK für mindestens 25 m erforderlich |
Die Drohnen-Flugplanung für die Infrastrukturinspektion ist eine multidisziplinäre Disziplin, die Luftfahrttechnik, Photogrammetrie, Sensorphysik, die Einhaltung gesetzlicher Vorschriften und Betriebssicherheit vereint. Die Qualität der Inspektionsdaten – und letztlich der Wert der Inspektion – wird fast vollständig durch die Qualität der ihr vorausgehenden Flugplanung bestimmt. Mit dem weiteren Wachstum des Marktes für Drohnen-Flugplanungssoftware und der Weiterentwicklung der regulatorischen Rahmenbedingungen, die komplexere BVLOS-Operationen ermöglichen, werden die Fähigkeiten und Anwendungen der drohnenbasierten Infrastrukturinspektion weiter zunehmen, was eine strukturierte Flugplanung zu einer zunehmend kritischen Fähigkeit für Inspektionsfachleute in allen Infrastruktursektoren macht.
