Was ist ein PCI-Proxy?
PCI-Proxy, Visuelle Näherung der Zustandsnote
Definition und Notwendigkeit
Ein PCI-Proxy (visuelle Näherung der Zustandsnote) ist eine Zustandsschätzung, die aus sichtbaren Bildmerkmalen der Fahrbahnoberfläche abgeleitet wird. Er ersetzt den Pavement Condition Index (PCI), wenn keine vollständige Schadenserhebung vorliegt. In der Forschung und in einzelnen Pilotprojekten von Behörden wird er meist als grobe Ordinalnote angegeben, zum Beispiel von 1 (gut) bis 5 (ernst), und nicht als PCI von 0 bis 100. Er nähert den Index an, ohne eine Schadenserhebung im Feld, die Berechnung von Abzugswerten oder das Stichprobenverfahren von ASTM D5340 (Flughäfen) oder ASTM D6433 (Straßen und Parkplätze) zu benötigen.
TarmacView hat keinen PCI-Proxy entwickelt.
Der Bedarf an Proxys ergibt sich aus einem Spannungsfeld im Fahrbahnmanagement. Die offizielle PCI-Erhebung liefert die verlässlichsten Zustandsdaten, ist aber personalintensiv und langsam. Die Norm verlangt, dass geschulte Prüfer jede Stichprobeneinheit begehen, die Schadensarten aus der Standardliste bestimmen, jeder Schaden eine geringe, mittlere oder hohe Schwere zuordnen, Mengen messen, sie in Dichten umrechnen und Abzugswertkurven anwenden. Die Erhebung aller Start- und Landebahnen, Rollwege und Vorfeldflächen eines einzigen Flughafens kann Wochen Feldarbeit dauern, und ein großes Straßennetz wird vollständig oft nur alle paar Jahre erhoben.
Ein Proxy schließt die Lücke zwischen diesen vollständigen Erhebungen. Da er mit Bildern arbeitet, die von Fahrzeugen im Vorbeifahren oder von Drohnen erfasst werden können, lässt er sich häufiger aktualisieren und deckt mehr Fahrbahnfläche ab. Er ist ein Screening-Werkzeug, das die vollständige Erhebung auf die Abschnitte lenkt, die sie am dringendsten brauchen, und sie nicht ersetzt.
PCI-Proxy vs. offizieller PCI
Der offizielle PCI ist eine kardinale Bewertung von 0 bis 100, die die strukturelle Integrität und den betrieblichen Oberflächenzustand einer Befestigung quantifiziert. Das Verfahren wurde in den 1970er Jahren vom U.S. Army Corps of Engineers für das Befestigungsmanagement von Flugplätzen entwickelt und später von der ASTM International für Straßen und Parkplätze übernommen, über ASTM D5340 auch für Flughäfen.

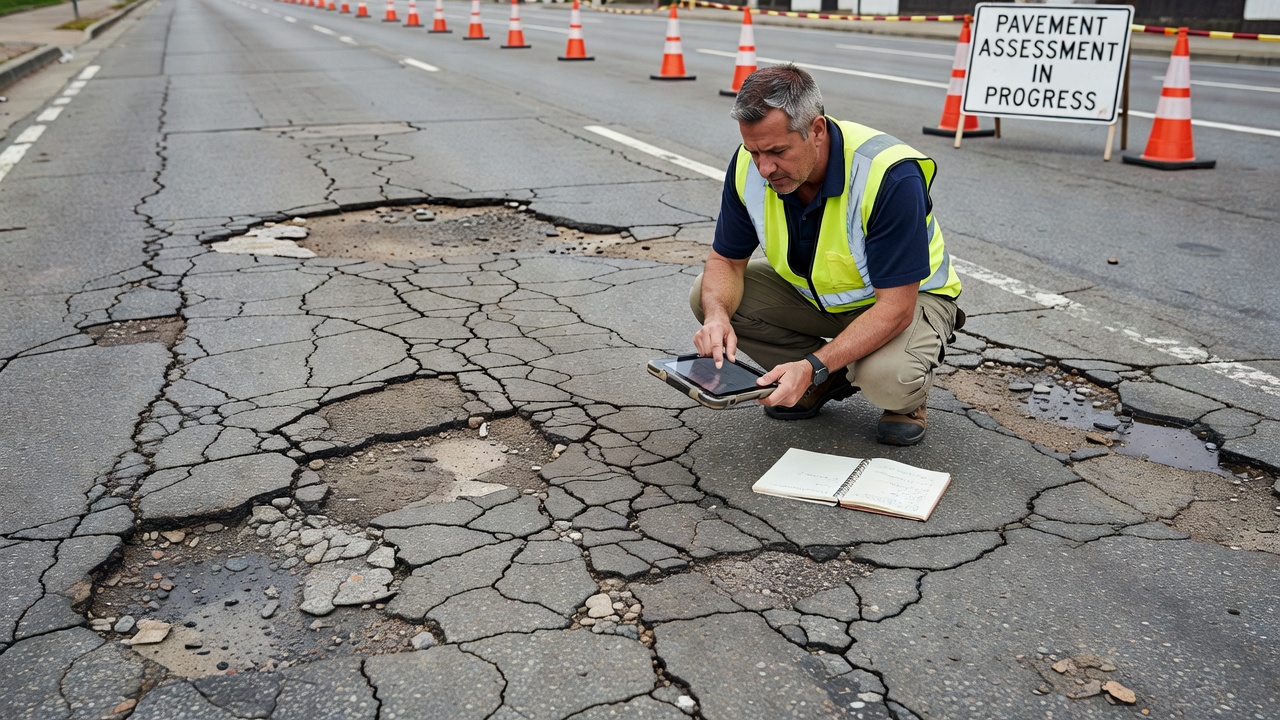

Das offizielle Verfahren teilt das Netz in Zweige, Abschnitte und Stichprobeneinheiten. Für jede Stichprobeneinheit erfasst der Prüfer jede vorhandene Schadensart, etwa Ermüdungsrisse (Alligatorrisse), Blockrisse, Längs- und Querrisse, Spurrinnen, Abrieb, Flickstellen und Schlaglöcher, jeweils mit geringer, mittlerer oder hoher Schwere und einer gemessenen Menge. Die Dichte ist die Menge geteilt durch die Fläche der Stichprobeneinheit. Abzugswerte werden aus standardisierten Kurven für jede Schadensart, Schwere und Dichte abgelesen und anschließend durch ein Korrekturverfahren angepasst, das berücksichtigt, dass mehrere Schäden zusammenwirken. Der PCI ergibt sich als 100 minus dem größten korrigierten Abzugswert und wird einer Bewertung von Gut bis Versagt zugeordnet.
Ein Proxy weicht in drei Punkten davon ab. Erstens verwenden viele Proxys eine Ordinalskala (wenige Stufen) statt einer kardinalen Skala von 0 bis 100. Eine Befestigung der Stufe 3 ist schlechter als eine der Stufe 2, doch die Abstände sind in keiner messbaren Einheit gleich, was akzeptabel ist, wenn Abschnitte eingeordnet statt präzise bewertet werden sollen. Zweitens leitet ein Proxy seine Note aus Bildern abgeleiteten Merkmalen ab statt aus der Feldmessung jeder Schadensart und Schwere. Drittens kann ein Proxy Regeltabellen oder ein trainiertes Modell statt Abzugswertkurven nutzen, was ändert, wie leicht sich die Zuordnung prüfen lässt.
| Aspekt | Offizieller PCI (ASTM D5340 / D6433) | PCI-Proxy |
|---|---|---|
| Skala | Kardinal 0 bis 100 | Meist ordinal, wenige Stufen |
| Schadensarten | Vollständiger Katalog der Norm | Rissgeometrie und wenige sichtbare Mängel |
| Schweregrad | Gering, mittel, hoch je Schadensart | Häufig Rissbreitenbänder |
| Messung | Feldmengen je Stichprobeneinheit | Bildbasiert, etwa Rissflächenanteil |
| Berechnung | Abzugswertkurven und Korrektur | Regeltabellen oder trainiertes Modell |
| Feldaufwand | Hoch, Prüfer begehen Stichprobeneinheiten | Gering, Bilder von Fahrzeug oder Drohne |
| Bindemittelgehalt, Dichte, Wasserschäden | Nicht direkt gemessen | Nicht gemessen |
| Tragfähigkeit | Nicht gemessen | Nicht gemessen |
| Bester Einsatz | Endgültige technische Entscheidungen, Konformität | Screening und Monitoring |
Wie Proxys aufgebaut werden

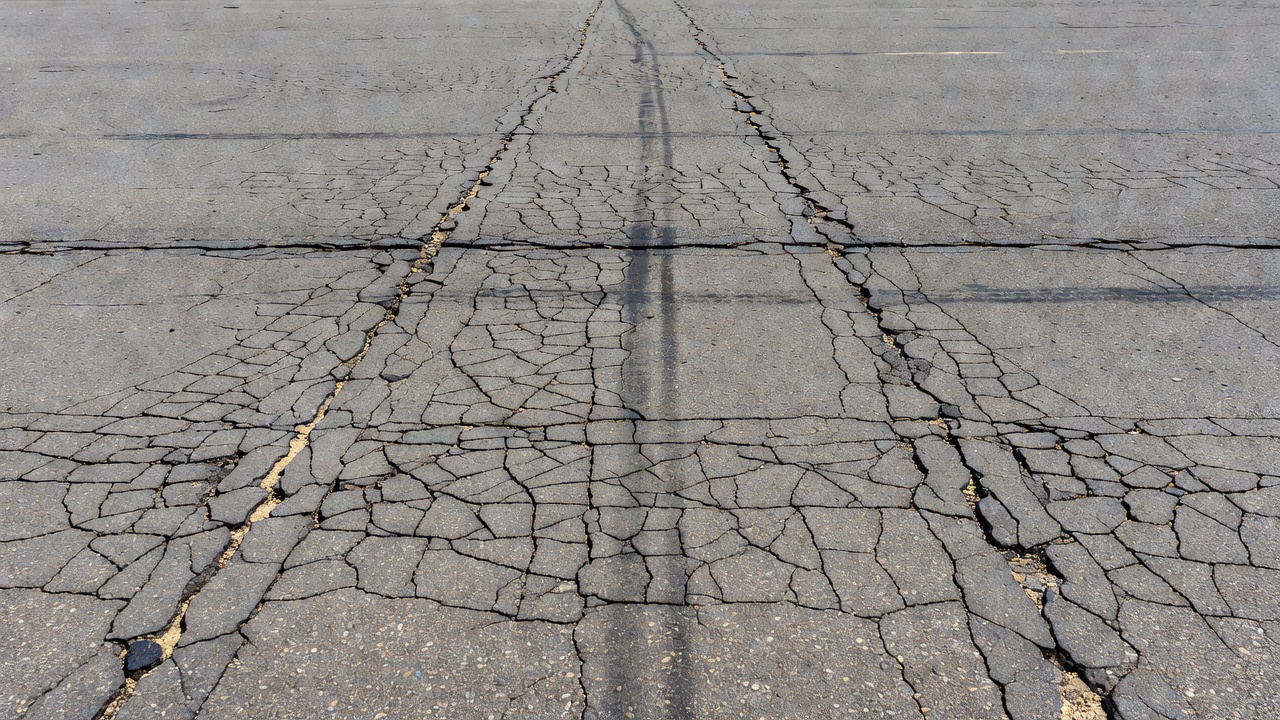

Die meisten Proxys gehen von Merkmalen aus, die sich aus einem Oberflächenbild ablesen lassen. Üblich sind der Anteil der Oberfläche, der von Rissen bedeckt ist, die Rissart (Alligator, Block, längs, quer), die Rissbreite sowie das Vorhandensein von Flickstellen, Schlaglöchern, Abrieb oder sichtbarer Verformung. Manche Proxys ergänzen eine ganzheitliche Oberflächenbewertung, die Textur, Zustand des Gesteinskorns und Oxidationsfarbe erfasst, was die reine Risszählung nicht leistet.
Zwei Bauweisen sind verbreitet. Regelbasierte Proxys ordnen die Merkmale über eine veröffentlichte Tabelle einer Note zu, sodass ein Prüfer nachvollziehen kann, warum ein Abschnitt seine Note erhalten hat, und die Schwellenwerte für lokale Materialien und Verkehr neu kalibrieren kann. Gelernte Proxys trainieren ein Modell auf Bildern, die Experten bewertet haben. Ein häufig genutzter Forschungsansatz berechnet ein Embedding jedes Bildes mit einem selbstüberwachten Bildmodell und weist die Note dann über den Vergleich mit den nächsten bewerteten Referenzbildern zu, also über eine k-nächste-Nachbarn-Abstimmung. Gelernte Proxys können Oberflächentextur erfassen, die Regeln übersehen, sind aber schwerer zu prüfen und hängen davon ab, dass die Trainingsbilder zu Befestigungstyp und Aufnahmebedingungen passen.
Rissfläche und Rissbreite stammen meist aus einer pixelgenauen Segmentierung der Risse, gefolgt von Skelettierung und Abstandsmessungen quer zum Riss, um die Breite zu schätzen. Die berichtete Genauigkeit der Breitenschätzung liegt in kontrollierten Studien bei etwa 90 Prozent (Ibragimov et al., 2024, Sensors) und sinkt bei Unschärfe, Schatten und Oberflächentextur.
Wie Proxys gegen den PCI nach ASTM D5340 validiert werden
Ein Proxy ist nur so gut wie seine Übereinstimmung mit dem offiziellen Index. Bei der Validierung wird jede Proxy-Note mit dem PCI derselben Stichprobeneinheit verglichen, sodass Bilder und Felderhebungen dieselbe Befestigung abdecken. Für Flughäfen liegen die Stichprobeneinheiten nach D5340 bei etwa 20 Platten bei Beton oder etwa 5.000 Quadratfuß bei Asphalt, was die Vergleichseinheit festlegt.
Übliche Validierungsmaße sind die Rangkorrelation zwischen Proxy-Note und PCI, der Anteil der Stichprobeneinheiten, bei denen der Proxy höchstens eine Note vom PCI-Bewertungsband abweicht, und eine Konfusionsmatrix, die zeigt, wo der Proxy benachbarte Noten verwechselt. Da beide Größen zu unterschiedlichen Zeitpunkten erfasst werden, zählt der Abstand zwischen Bildaufnahme und Erhebung, ebenso eine Prüfung auf Schäden, die der Proxy nicht sehen kann. Ein Proxy, der an einem Netz, einem Klima und einem Befestigungstyp validiert wurde, lässt sich nicht automatisch auf andere übertragen. Üblich ist deshalb eine lokale Kalibrierung an einer Stichprobe vollständiger Erhebungen.

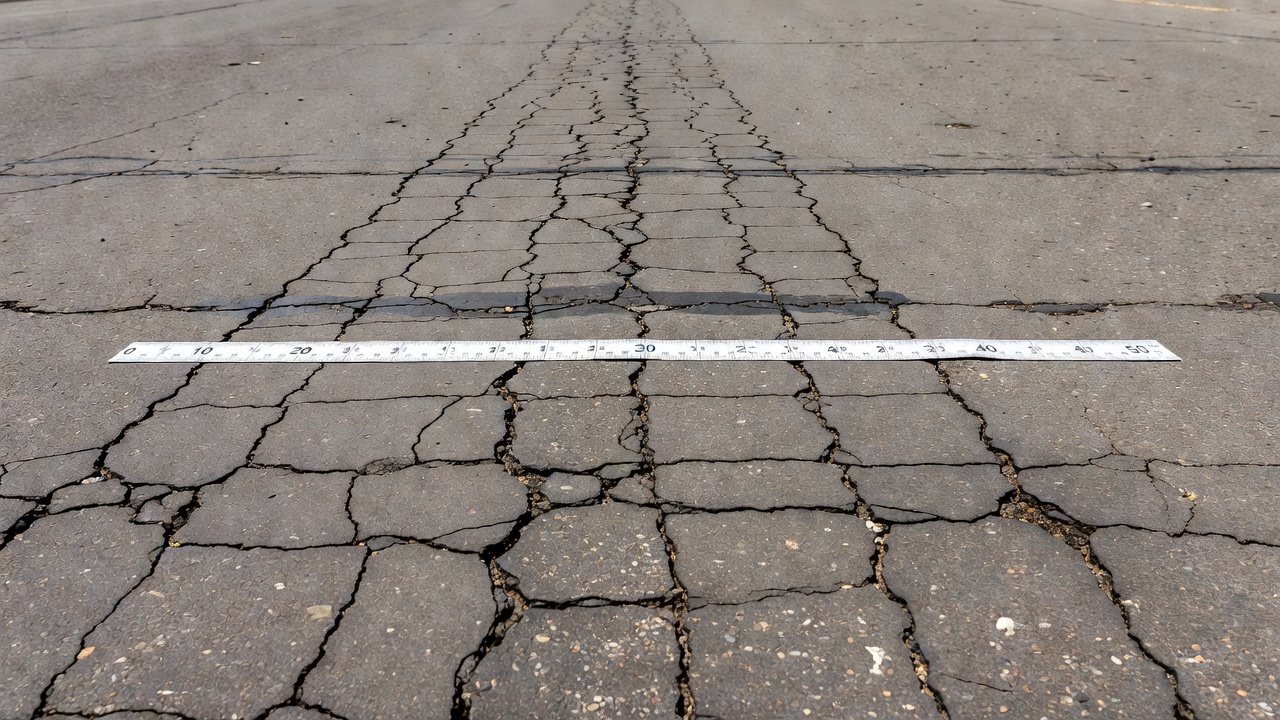

Rissbreitenbänder in Proxys
Proxys, die die Rissbreite nutzen, folgen üblicherweise Bändern aus AASHTO PP44 und PP67, die Verfahren zur Quantifizierung von Rissen in Asphaltoberflächen festlegen. Die Bänder entsprechen den Schweregraden des FHWA Long-Term Pavement Performance (LTPP) Distress Identification Manual.
| Band | Breitenbereich | Visuelle Beschreibung | Entsprechung LTPP-Schwere |
|---|---|---|---|
| Haarfein | unter 0.1 mm | Kaum sichtbar, erfordert genaue Betrachtung | Unter geringer Schwere |
| Schmal | 0.1 bis 1.0 mm | Feine Linie, aus dem Stand sichtbar | Gering |
| Mittel | 1.0 bis 3.0 mm | Deutlich offen, Kanten intakt | Mittel |
| Breit | 3.0 bis 19.0 mm | Deutliche Öffnung, Kanten können sich verschlechtern | Hoch |
| Ausgebrochen | über 19.0 mm | Kanten abgebrochen, Materialverlust | Hoch mit Ausbrüchen |
Die Breite begegnet einer bekannten Schwäche des Rissflächenanteils allein. Zwei Befestigungen mit demselben Rissflächenanteil von 10 Prozent können in sehr unterschiedlichem Zustand sein, wenn die eine nur haarfeine Temperaturrisse und die andere breite Alligatorrisse hat. Breiteren Rissen mehr Gewicht zu geben, ist eine übliche Methode, die beiden Fälle zu trennen.
Einschränkungen: kein Bindemittelgehalt, keine Dichte, keine Wasserschadensentwicklung
Ein PCI-Proxy hat grundlegende Grenzen. Diese sind keine Mängel eines bestimmten Produkts. Sie markieren die Grenze dessen, was Oberflächenbilder zeigen können.
Der Bindemittelgehalt ist der Anteil des Asphaltbindemittels in der Mischung. Er wird im Labor durch Extraktion (AASHTO T164, ASTM D2172) oder Veraschung (AASHTO T308, ASTM D6307) bestimmt. Eine Sichtprüfung kann eine optimale Mischung nicht von einer bindemittelreichen unterscheiden, die ausbluten oder Spurrinnen bilden kann, oder von einer bindemittelarmen, die ausbrechen und reißen kann. Eine Verfärbung der Oberfläche deutet auf Oxidation hin, quantifiziert aber nicht die verbleibenden Bindemitteleigenschaften.
Die Dichte der Befestigung, also die Einbaudichte oder der Hohlraumgehalt der Asphaltschicht, lässt sich aus Oberflächenbildern nicht messen. Ein Hohlraumgehalt unter etwa 3 Prozent birgt die Gefahr von Ausbluten und Spurrinnen, während ein Hohlraumgehalt über etwa 8 Prozent beschleunigte Oxidation, Feuchteschäden und Risse begünstigt. Die Dichte wird mit Kerndichtemessgeräten (ASTM D2950), im Labor geprüften Bohrkernen (ASTM D2726, D6752) oder zerstörungsfreien elektromagnetischen Verfahren bestimmt.
Die Entwicklung von Wasserschäden, also das Ablösen des Bindemittels vom Gestein, beginnt im Inneren der Befestigung und ist an der Oberfläche unsichtbar, bis sie zu Ausbrüchen, Schlaglöchern oder Rissen führt. Die Feuchteempfindlichkeit wird mit AASHTO T283 oder dem Hamburger Spurbildversuch geprüft, und Ablösungen in einer bestehenden Befestigung werden durch Bohrkerne bestätigt.
Weitere Grenzen sind die Tragfähigkeit (Durchbiegungsprüfung mit FWD oder HWD), der Untergrundzustand, die Lastübertragung an Fugen, die Schichtdicke (Georadar, Bohrkerne oder Bauunterlagen) und die Restnutzungsdauer (mechanistisch-empirische Analyse). Ein Proxy spiegelt nur den sichtbaren Oberflächenzustand wider. Er ist ein funktionaler Indikator, kein Werkzeug zur strukturellen Bewertung.
Einen Proxy ehrlich kommunizieren
Einem Proxy vertraut man leichter, wenn er sein Ergebnis erklärt. Gute Praxis ist, zu jeder Note die Eingangswerte, die Regel- oder Modellversion und einen Konfidenzindikator anzugeben, der schlechte Bildqualität, ungünstige Beleuchtung oder mehrdeutige Merkmale zur menschlichen Prüfung markiert, statt eine endgültige Note auszugeben. Transparenz erlaubt es Ingenieuren, den Proxy mit ihrem eigenen Urteil zu prüfen, Schwellenwerte für lokale Bedingungen neu zu kalibrieren und unerwartete Noten nachzuprüfen.
Jedes Proxy-Ergebnis sollte dieselben Vorbehalte wie die oben genannten Grenzen tragen. Die Note stammt nur aus sichtbaren Oberflächenmerkmalen, Bindemittelgehalt, Dichte, Wasserschäden und Tragfähigkeit werden nicht gemessen, und der Proxy darf Labor- oder Durchbiegungsprüfungen nicht ersetzen, wenn diese Eigenschaften wichtig sind. Er ist ein Screening-Werkzeug, und Noten sollten durch eine Feldprüfung validiert werden, bevor sie endgültige technische Entscheidungen, die Mittelzuweisung oder die Einhaltung gesetzlicher Vorgaben bestimmen.
Wann eine vollständige PCI-Erhebung nötig ist
Ein Proxy eignet sich für schnelles Screening, häufiges Monitoring und die Priorisierung auf Netzebene. Eine vollständige Erhebung nach ASTM D5340 oder D6433 ist in bestimmten Situationen nötig.
Die Einhaltung von Vorschriften ist der häufigste Grund. Für Flughafenbefestigungen in den Vereinigten Staaten verlangt die FAA Advisory Circular 150/5380-7B (Airport Pavement Management Program) PCI-Erhebungen von Start- und Landebahnen, Rollwegen und Vorfeldflächen bei bundesgeförderten Flughäfen, nach ASTM D5340 und mit qualifizierten Prüfern. Ein Proxy kann diese Anforderung nicht ersetzen, wohl aber zwischen den offiziellen Erhebungen zusätzliche Zustandsaufnahmen liefern. Auch das Befestigungsmanagement des U.S. Army Corps of Engineers für Militärflugplätze stützt sich in festen Intervallen auf vollständige PCI-Erhebungen.
Große Investitionsentscheidungen wie Rehabilitation, Rekonstruktion oder Erweiterung erfordern eine vollständige Erhebung, weil die Auswahl der Maßnahme und die Mengenermittlung schadensspezifische Daten brauchen. Die Abzugswertanalyse zeigt, welche Schäden den Wert bestimmen und somit, welche die gewählte Maßnahme beheben muss.
Forensische Untersuchungen eines vorzeitigen Versagens benötigen Daten zu Schadensart, Schwere und Dichte, ergänzt um Bohrkerne, Laborprüfungen und Strukturprüfungen. Ein Proxy allein kann das nicht tragen.
Befestigungs- und Deckschichtbemessung braucht Angaben zur Tragfähigkeit, die weder der PCI noch ein Proxy liefert. Manche Bemessungsverfahren nutzen den kardinalen PCI als Eingabe, den ein ordinaler Proxy nicht bereitstellen kann.
Abweichende Proxy-Bewertungen sind ebenfalls ein Auslöser. Wenn mehrere Aufnahmen desselben Abschnitts Noten ergeben, die sich um mehr als zwei Ordinalstufen unterscheiden, ist entweder der Abschnitt stark inhomogen oder die Bildqualität verzerrt das Ergebnis, und eine vollständige Erhebung klärt dies.
Abnahmeprüfungen von Neubauten stützen sich auf standardisierte Prüfungen von Dichte, Ebenheit, Dicke und Festigkeit, nicht auf Zustandsnoten.
| Bedingung | Empfohlene Maßnahme | Begründung |
|---|---|---|
| Routinemäßiges Netz-Screening | Proxy ausreichend | Schnell, günstig, hohe Abdeckung |
| Häufiges Monitoring zwischen Erhebungen | Proxy ausreichend | Häufige Aktualisierung ohne Feldkosten |
| Einhaltung von Vorschriften (FAA, USACE) | Vollständige PCI-Erhebung erforderlich | Behördliche Vorgabe |
| Großes Investitionsprojekt | Vollständige PCI-Erhebung empfohlen | Detaillierte Daten für Entwurf und Kostenschätzung |
| Forensische Untersuchung | Vollständige PCI-Erhebung und Laborprüfung | Ermittlung der Ursache |
| Deckschichtbemessung | Vollständige PCI-Erhebung und FWD-Prüfung | Eingangsgrößen der Bemessung |
| Abweichung der Proxy-Noten um mehr als 2 Stufen | Vollständige PCI-Erhebung empfohlen | Unsicherheit auflösen |
| Abnahmeprüfungen | Standardisierte Abnahmeprüfungen | Vertragliche Spezifikationen |
Proxy und vollständige Erhebung sind ergänzende Werkzeuge. Ein Befestigungsmanagement, das mit dem Proxy häufig screent und dort vertieft erhebt, wo es darauf ankommt, erreicht das beste Verhältnis von Datenqualität, Abdeckung und Kosten.
Häufig gestellte Fragen
- Worin unterscheidet sich ein PCI-Proxy vom offiziellen PCI nach ASTM D5340 oder D6433?
- Der offizielle PCI ist eine Zahl von 0 bis 100, die aus einer Felderhebung berechnet wird. Prüfer begehen Stichprobeneinheiten, erfassen jede Schadensart mit geringer, mittlerer oder hoher Schwere, messen die Mengen, rechnen sie in Schadensdichten um und ziehen Abzugswerte aus standardisierten Kurven von einem Idealwert von 100 ab. ASTM D5340 gilt für Flughafenbefestigungen und ASTM D6433 für Straßen und Parkplätze. Ein PCI-Proxy leitet dagegen eine Zustandsschätzung aus sichtbaren Bildmerkmalen wie Rissfläche und Rissart ab, ohne jede Schadensdichte im Feld zu messen. Er kann Bindemittelalterung, Dichteverlust, Feuchteschäden im Untergrund oder die Tragfähigkeit nicht erkennen. Der offizielle PCI ist eine kardinale Skala für technische Berechnungen, während ein Proxy meist eine ordinale Näherung für das Screening ist.
- Wie wird ein PCI-Proxy erstellt und validiert?
- Ein Proxy beginnt mit Merkmalen, die sich aus Fahrbahnbildern ablesen lassen, typischerweise Rissflächenanteil, Rissart, Rissbreite sowie Vorhandensein von Flickstellen, Schlaglöchern oder Abrieb. Diese Merkmale werden entweder über transparente Regeltabellen oder über ein trainiertes Modell einer Note zugeordnet, etwa eines, das Bild-Embeddings mit bewerteten Referenzbildern vergleicht. Die Validierung vergleicht den Proxy mit offiziellen PCI-Werten derselben Stichprobeneinheiten. Forschende berichten die Rangkorrelation, den Anteil der Abschnitte, die höchstens eine Stufe von der offiziellen Bewertung abweichen, und eine Konfusionsmatrix, und sie prüfen, ob Bilder und Erhebungen räumlich und zeitlich übereinstimmen. Einem Proxy, der nicht gegen Erhebungen des lokalen Netzes geprüft wurde, sollte man nicht vertrauen.
- Welche Grenzen hat ein PCI-Proxy?
- Ein PCI-Proxy hat mehrere grundlegende Grenzen. Der Bindemittelgehalt lässt sich aus Bildern nicht beurteilen, weil Oxidation und Versprödung des Bindemittels Laborprüfungen wie Extraktion oder Penetrationsprüfung erfordern. Die Dichte kann nicht visuell gemessen werden, Hohlraumgehalt und Verdichtung erfordern Kerndichtemessgeräte, Bohrkerne oder Georadar. Wasserschäden, das Ablösen des Bindemittels vom Gestein und Frost-Tau-Schäden beginnen im Inneren des Aufbaus und benötigen Laborprüfungen wie AASHTO T283 oder Bohrkerne. Der Untergrundzustand ist von der Oberfläche aus unsichtbar, und die Tragfähigkeit erfordert eine Durchbiegungsmessung mit FWD oder HWD. Ein Proxy ist eine visuelle Näherung für das Screening, keine Grundlage für endgültige technische Entscheidungen.
- Wann ist eine vollständige PCI-Erhebung statt eines PCI-Proxys nötig?
- Eine vollständige PCI-Erhebung ist nötig, wenn Bindemittelgehalt oder Oxidationszustand quantifiziert werden müssen, wenn Spezifikationen Dichte und Hohlraumgehalt vor Ort verlangen, wenn Feuchteschäden im Untergrund oder Frost-Tau-Schäden vermutet werden, wenn die Tragfähigkeit für die Auslegung einer Deckschicht oder die Lastbewertung benötigt wird, wenn die Befestigung für eine große Investition in Frage kommt oder wenn eine Vorschrift eine vollständige PCI-Erhebung verlangt, wie die FAA AC 150/5380-7B für bundesgeförderte Flughafenbefestigungen. Sie ist auch geboten, wenn die Proxy-Noten mehrerer Aufnahmen desselben Abschnitts um mehr als zwei Ordinalstufen auseinanderliegen. Ein Proxy kann helfen zu entscheiden, welche Abschnitte eine vollständige Erhebung verdienen, ersetzt sie aber nicht.
- Welche AASHTO-Rissbreitenbänder verwenden Proxys?
- Proxys, die die Rissbreite nutzen, folgen häufig Bändern aus AASHTO PP44 und PP67: haarfein (unter 0.1 mm, kaum sichtbar), schmal (0.1 bis 1.0 mm, eine feine Linie), mittel (1.0 bis 3.0 mm, deutlich offen), breit (3.0 bis 19.0 mm, deutliche Öffnung mit möglicher Kantenverschlechterung) und ausgebrochen (über 19.0 mm, Rissränder abgebrochen mit Materialverlust). Die Bänder folgen den Schweregraden im FHWA Long-Term Pavement Performance (LTPP) Distress Identification Manual. Die Breite zählt, weil breite und ausgebrochene Risse mehr Wasser eindringen lassen und mehr Lastübertragung verlieren als haarfeine oder schmale Risse gleicher Fläche. Ein Proxy, der die Breite ignoriert, kann daher sehr unterschiedliche Befestigungen gleich bewerten.
