Brückenpfeiler

Ein Brückenpfeiler ist ein vertikales Zwischenstützelement, das zwischen den Widerlagern positioniert ist und die Lasten aus dem Brückenüberbau — einschließlich Fahrbahnplatte, Träger, Verkehrslasten und Umwelteinwirkungen — an das Gründungssystem weiterleitet. Im Gegensatz zu Widerlagern, die sowohl als vertikale Stützen als auch als erdhaltende Bauwerke an den Brückenenden fungieren, sind Pfeiler freistehende Zwischenstützen, die keine Hinterfüllung aufnehmen. Pfeiler werden gemäß den FHWA Specifications for the National Bridge Inventory (SNBI) als Unterbautenelemente klassifiziert und unterliegen spezifischen Zustandsbewertungsprotokollen gemäß den National Bridge Inspection Standards (NBIS), die in 23 CFR 650 Subpart C kodifiziert sind.

Definition und strukturelle Rolle

Ein Brückenpfeiler dient als vertikale Zwischenstütze, die sämtliche Eigenlasten des Überbaus, Verkehrslasten, Windlasten, Strömungslasten, Eislasten, Erdbebenlasten und Anprallasten auf das Fundament und letztlich auf die tragende Schicht überträgt. Die strukturelle Funktion eines Pfeilers ist vergleichbar mit der einer Gebäudestütze, jedoch unterliegt er komplexeren horizontalen Belastungen durch Wasser, Wind, seismische Ereignisse sowie Fahrzeug- oder Schiffsanprall.

Der Pfeiler überträgt folgende Lastarten auf das Fundament:

Eigenlasten — Eigengewicht des Überbaus (Fahrbahnplatte, Träger, Querträger, Verschleißschicht, Barrieren, Versorgungseinrichtungen) zuzüglich Eigengewicht des Pfeilers selbst. Bei einem typischen Stahlbetonpfeiler kann das Eigengewicht 15–25 % der gesamten vertikalen Last auf Fundamentebene ausmachen.

Verkehrslasten — Fahrzeugverkehrslasten einschließlich des AASHTO HL-93 Bemessungslastwagens, Fahrbahnlast und Sondertransportfahrzeuge. Die AASHTO LRFD Bridge Design Specifications (9. Auflage, 2020) verlangen, dass die Verkehrslastverteilung auf Pfeiler mehrere belastete Fahrstreifen, den dynamischen Beiwert (33 % für den Bemessungslastwagen) und die entsprechenden Abminderungsfaktoren gemäß AASHTO Tabelle 3.6.1.1.2-1 berücksichtigt.

Windlasten — auf die freiliegende Oberfläche des Überbaus und des Pfeilers selbst. AASHTO Abschnitt 3.8 gibt einen Basiswinddruck von 0,050 ksf für das Bauwerk und 0,040 ksf für die Verkehrslast bei einer Windgeschwindigkeit von 100 mph vor. Der Winddruck auf Pfeiler wird nach der Widerstandsbeiwertmethode berechnet, wobei die Beiwerte von 1,0 für Kreisquerschnitte bis 1,4 für Rechteckquerschnitte reichen.

Strömungslasten — hydrodynamischer Druck durch fließendes Wasser, der auf den Pfeiler einwirkt. AASHTO Abschnitt 3.7 gibt den Strömungsdruck berechnet als p = 0,5 × Cd × ρ × V² vor, wobei Cd der Widerstandsbeiwert (0,7 für kreisförmig, 1,4 für quadratisch), ρ die Dichte des Wassers (1,94 slugs/ft³) und V die Bemessungsströmungsgeschwindigkeit ist. Bei einem Pfeiler in einem Fluss mit einer Strömungsgeschwindigkeit von 10 ft/s kann der Strömungsdruck auf der anströmseitigen Fläche 200 psf erreichen.

Eislasten — horizontaler Druck von Eisschollen, die auf den Pfeiler auftreffen oder an ihm haften. AASHTO gibt Eisbruchfestigkeiten von 70 psi für warmes Eis nahe dem Schmelzpunkt bis 200 psi für kaltes Eis bei -20°F an. Die Eiskraft auf einen Pfeiler wird berechnet als F = p × w × t, wobei p die Bruchfestigkeit, w die Pfeilerbreite und t die Eisdicke ist.

Anprallasten — Fahrzeuganprall an Pfeilern neben Fahrbahnen (AASHTO gibt 600 kips an, angesetzt in 5 ft Höhe über Grund für Straßenanprall) und Schiffsanprall auf schiffbaren Wasserstraßen (Kräfte können bei großen Schiffen 10.000 kips überschreiten).

Erdbebenlasten — Trägheitskräfte, die während Erdbebenereignissen erzeugt werden. AASHTO Abschnitt 3.10 gibt das Bemessungsantwortspektrum basierend auf den seismischen Gefahrenkarten des USGS mit einer Überschreitungswahrscheinlichkeit von 7 % in 75 Jahren unter Verwendung der Baugrundklassenmodifikatoren (A bis F) vor.

Der Pfeiler muss außerdem Auftriebskräfte widerstehen, wenn er unterhalb des Grundwasserspiegels gegründet ist oder bei Hochwasserereignissen überflutet wird. AASHTO verlangt, dass das Gewicht des Pfeilers unter überfluteten Bedingungen um das Gewicht des verdrängten Wassers nach dem Archimedischen Prinzip reduziert wird.

Pfeilertypen

Brückenpfeiler werden anhand ihrer strukturellen Konfiguration, Bauweise und des Lastpfads in fünf Haupttypen eingeteilt. Die Wahl des Pfeilertyps hängt von der Stützweite, der Brückenbreite, den hydraulischen Bedingungen, den seismischen Anforderungen, den Gründungsbedingungen, den Baukosten und den ästhetischen Anforderungen ab.

Vollwandpfeiler

Vollwandpfeiler bestehen aus einer durchgehenden vertikalen Wand, die sich vom Fundament bis zum Überbau erstreckt. Sie sind der einfachste und gebräuchlichste Pfeilertyp für Brücken mit mittleren Stützweiten (30–80 ft). Vollwandpfeiler können mit rechteckigen Querschnitten, mit oder ohne architektonische Fugen, ausgeführt werden und können Öffnungen (Hohlräume) enthalten, um das Gewicht zu reduzieren und Wasser- oder Geschiebedurchlass zu ermöglichen.

Wesentliche Merkmale:

• Typische Dicke: 12–36 Zoll bei Stahlbeton
• Typischer Höhenbereich: 10–40 ft
• Bewehrung: Zwei Bewehrungslagen in jeder Richtung, mindestens 0,5 % vertikaler Stahlquerschnittsanteil gemäß AASHTO LRFD Abschnitt 5.7.4.2
• Hydraulische Leistung: Schlecht — Vollwände stellen das größte Hindernis für die Strömung dar, was zu einem höheren Kolkpotenzial führt
• Ästhetische Qualität: Niedrig bis mittel — zweckmäßiges Erscheinungsbild, sofern nicht architektonisch gestaltet

Vollwandpfeiler eignen sich am besten für Anwendungen an Land oder kurze Überführungen über niedrigwasserführende Bäche mit geringen hydraulischen Anforderungen. Sie werden häufig in Verbindung mit Flachgründungen auf tragfähigem Fels oder festem Boden eingesetzt.

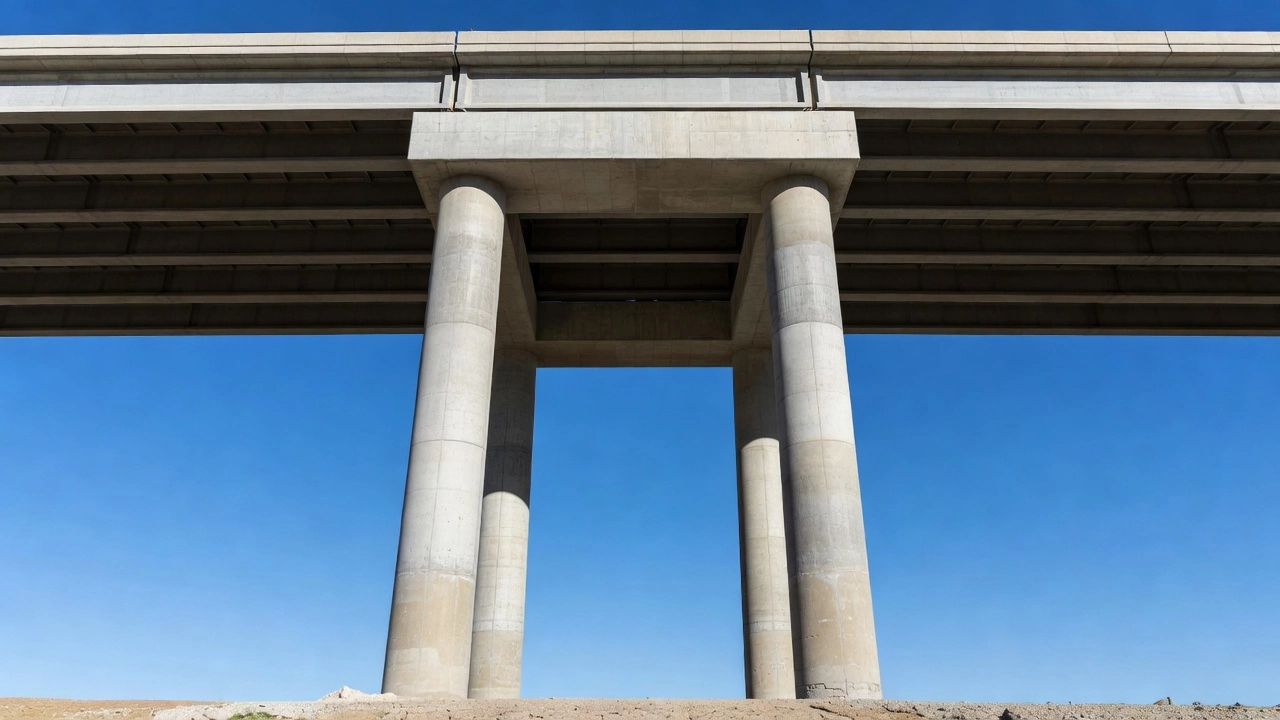

Mehrstielige Rahmenpfeiler

Mehrstielige Rahmenpfeiler bestehen aus zwei oder mehr vertikalen Stützen, die einen gemeinsamen Pfeilerkopfballen tragen. Die Stützen können kreisförmig, rechteckig, achteckig oder jede andere geometrische Form aufweisen. Dies ist der am weitesten verbreitete Pfeilertyp für moderne Autobahnbrücken in den Vereinigten Staaten.

Wesentliche Merkmale:

• Stützenabstand: 12–30 ft Achsabstand, abhängig von Brückenbreite und Trägerkonfiguration
• Stützendurchmesser (kreisförmig): 24–72 Zoll bei typischen Autobahnbrücken
• Stützenabmessungen (rechteckig): Mindestens 18 Zoll in jeder Richtung gemäß AASHTO
• Kopfballenabmessungen: Höhe typischerweise L/10 bis L/12 des Stützenabstandes, Breite gleich Lagerbreite zuzüglich mindestens 6 Zoll
• Bewehrung: Stützen benötigen mindestens 1 % Längsstahlquerschnittsanteil (AASHTO 5.7.4.2) sowie Querbügel oder Wendelbewehrung gemäß AASHTO 5.11.11

Mehrstielige Rahmenpfeiler bieten mehrere Vorteile:

• Überlegene hydraulische Leistung — offene Konfiguration ermöglicht Wasser- und Geschiebedurchgang zwischen den Stützen, wodurch das Kolkpotenzial im Vergleich zu Vollwänden um 40–60 % reduziert wird
• Gutes seismisches Verhalten — einzelne Stützen können für duktiles Verhalten ausgelegt werden, mit plastischen Gelenkzonen am Stützenkopf und -fuß
• Modulare Bauweise — Stützen und Kopfballen können ortbetoniert oder vorgefertigt werden
• Prüfzugänglichkeit — offene Konfiguration ermöglicht Sichtprüfung aller Komponenten

Der Hauptnachteil ist der größere Platzbedarf im Vergleich zu Hammerkopfpfeilern, was in beengten städtischen Umgebungen oder schmalen Mittelstreifen problematisch sein kann.

Hammerkopfpfeiler

Hammerkopfpfeiler (auch Pfeilerstützen mit verbreitertem Kopf oder T-Pfeiler genannt) bestehen aus einer einzelnen Stütze, die sich am oberen Ende zu einem Kopfballen aufweitet, wodurch ein T-förmiges Höhenprofil entsteht. Der Kopfballen bietet die Lagerunterstützung für den Überbau, während der einzelne Schaft die Behinderung darunter minimiert.

Wesentliche Merkmale:

• Schaftabmessungen: Typischerweise 36–84 Zoll breit und 24–60 Zoll tief
• Kopfballenbreite: Entspricht der Brückenbreite darüber, Aufweitung von der Schaftbreite mit einer Neigung von 1:1 bis 2:1 (horizontal zu vertikal)
• Kopfballenhöhe: 24–48 Zoll, als umgekehrtes T oder rechteckiger Querschnitt ausgeführt
• Bewehrung: Hohe Bewehrungsmengen im Kopf-Schaft-Knotenbereich erforderlich, um Durchstanzen und negative Momente aufzunehmen
• Bewehrungsdichte: Der Kopf-Schaft-Übergang ist der am stärksten bewehrte Bereich und erfordert sorgfältige Detaillierung gemäß AASHTO Abschnitt 5.8.4

Hammerkopfpfeiler werden bevorzugt, wenn:

• Begrenzter Grundraum — die einzelne Stütze benötigt eine kleine Grundfläche, ideal für schmale Mittelstreifen oder beengte städtische Straßen
• Ästhetische Anforderungen — die einzelne Stütze ergibt ein klares, elegantes Erscheinungsbild
• Hydraulische Gesichtspunkte — die einzelne Stütze minimiert die Strömungsbehinderung, wenn auch nicht so effektiv wie mehrstielige Konfigurationen

Die wesentliche strukturelle Herausforderung ist der Kopf-Schaft-Einspannbereich, der kombinierte Schub-, Moment- und Torsionsspannungen erfährt. Die ACI 318 Schubbemessungsgleichung für nicht vorgespannte Bauteile gemäß AASHTO 5.8.3.3 ist in diesem Bereich maßgebend. Hammerkopfpfeiler sind aufgrund des hohen Schalungs- und Bewehrungsaufwands für vergleichbare Breiten teurer in der Herstellung als mehrstielige Rahmenpfeiler.

Einzelstützenpfeiler

Einzelstützenpfeiler sind isolierte Stützen ohne Verbindungskopfbalken, die hauptsächlich zur Unterstützung von Einzelträgerüberbauten (wie Segmentkastenträgerbrücken) oder für Pfeiler verwendet werden, bei denen die Überbaulager direkt auf der Stützenoberseite sitzen. Diese sind häufig bei gekrümmten oder schiefen Brücken anzutreffen, bei denen jede Stütze mit einer einzelnen Trägerlinie fluchtet.

Wesentliche Merkmale:

• Durchmesser: 36–96 Zoll bei kreisförmigen Querschnitten
• Höhe: Kann in tiefen Tallagen 200 ft überschreiten
• Bewehrung: Ähnlich wie bei Mehrstützenpfeilern, mindestens 1 % Längsstahl
• Lageranordnung: Elastomer- oder Topflager direkt auf der Stützenoberseite, um Rotation und Translation zu ermöglichen

Einzelstützenpfeiler sind statisch effizient für schmale Brückenquerschnitte (weniger als 40 ft breit) und werden häufig bei Schrägseilbrücken als mittlere Turmauflager eingesetzt. Der Nachteil ist die fehlende Redundanz — das Versagen eines Einzelstützenpfeilers führt zum Einsturz der gestützten Überbauspannweite.

Pfahlbockpfeiler

Pfahlbockpfeiler bestehen aus senkrechten oder geneigten Pfählen, die bis zu einer tragfähigen Schicht gerammt werden, mit einer Betonkappe, die um oder auf der Pfahlgruppe vergossen wird. Die Pfähle dienen sowohl als Gründung als auch als Stützenelemente und ragen über die Erd- oder Wasseroberfläche hinaus.

Wesentliche Merkmale:

• Pfahltypen: Stahl-H-Pfähle (HP 10×42 bis HP 14×117), vorgefertigte Spannbetonpfähle (12–24 Zoll quadratisch) oder Holzpfähle
• Pfahlabstand: 3–6 ft von Achse zu Achse bei den meisten Konfigurationen
• Kopfbalken: 24–48 Zoll tief und 24–36 Zoll breit, Stahlbeton um die Pfahlköpfe vergossen
• Schrägstellung: Äußere Pfähle werden häufig mit einer Neigung von 1:6 bis 1:4 ausgeführt, um Querlasten aufzunehmen
• Einbindetiefe der Pfähle: Pfähle müssen gemäß AASHTO 5.12.4 mindestens 12 Zoll in die Kappe eingebunden sein

Pfahlbockpfeiler sind der wirtschaftlichste Pfeilertyp für Brücken mit kurzen Spannweiten (20–60 ft) und werden häufig verwendet für:

• Niedrige Brücken, bei denen das Rammen von Pfählen vom Geländeniveau aus möglich ist
• Behelfsbrücken und Umleitungsbauwerke
• Küsten- und Feuchtgebiete, in denen minimale Aushubstörung erforderlich ist

Die Haupteinschränkung ist die Höhe — Pfahlböcke sind aus Gründen der seitlichen Stabilität typischerweise auf 25 ft oder weniger über dem Geländeniveau begrenzt. Höhere Ausführungen erfordern seitliche Zwischenaussteifungen oder größere Pfahlquerschnitte.

Pfeilerkomponenten

Jeder Pfeilertyp besteht aus spezifischen tragenden Komponenten, die zusammenwirken, um Lasten vom Überbau auf die Gründung zu übertragen.

Stütze

Die Stütze ist das primäre vertikale tragende Element des Pfeilers. Stützen werden gemäß AASHTO LRFD Abschnitt 5.7.4 als Druckglieder mit kombinierter Axiallast und Biegemoment (Balkenstützen) bemessen. Der Schlankheitsgrad (kLu/r) bestimmt, ob Stützen als kurze (kLu/r ≤ 22 für unverschiebliche Rahmen) oder schlanke Glieder bemessen werden, die eine Berechnung nach Theorie II. Ordnung (P-Δ) gemäß AASHTO 4.5.3.2.2b erfordern.

Die Stützenbemessung umfasst:

• Axiale Tragfähigkeit: Pn = 0,80 × [0,85 × fc × (Ag - Ast) + fy × Ast] für umschnürte Stützen; Faktor 0,85 für Wendelstützen
• Momenten-Krümmungs-Beziehung: Bestimmt die Duktilität und Rotationskapazität des plastischen Gelenks
• Querkrafttragfähigkeit: Gemäß AASHTO 5.8.3.3, einschließlich Betonanteil (Vc) und Querkraftbewehrungsanteil (Vs)
• Umschnürungsbewehrung: Abstand der Wendel- oder Bügelbewehrung gemäß AASHTO 5.11.11.6 zur Sicherstellung duktilen Verhaltens

Kopfbalken

Der Kopfbalken (auch Pfeilerkopf oder Bockbalken genannt) verteilt die Überbaulasten auf die Stützen. Kopfbalken werden als Stahlbeton-Biegeglieder gemäß AASHTO Abschnitt 5.7.3 bemessen. Die Bemessung muss Folgendes berücksichtigen:

• Negatives Moment an den Stützenauflagern — typischerweise der maßgebende Bemessungszustand
• Positives Moment in Feldmitte zwischen den Stützen
• Querkraft — Kopfbalken werden als hohe Biegeträger bemessen, wenn das Verhältnis von Schubspannweite zu statischer Höhe (a/d) kleiner als 2,0 ist, gemäß AASHTO 5.8.1.3
• Pressung unter den Lagerplatten der Träger — gemäß AASHTO 5.7.5 für Betondruck nachzuweisen
• Temperatur- und Schwindbewehrung gemäß AASHTO 5.10.6

Die Konfiguration des Kopfbalkens variiert je nach Pfeilertyp:

• Integraler Kopfbalken — monolithisch mit den Stützen vergossen, mit Momententragfähigkeit
• Aufgelagerter Kopfbalken — vorgefertigter Kopfbalken auf den Stützen mit Lagerplatten, häufiger bei beschleunigter Bauweise

Fundament

Das Fundament verteilt die Stützenlasten auf den Baugrund. Zwei Typen werden verwendet:

Flachgründungen lagern direkt auf tragfähigem Boden oder Fels. Sie werden gemäß AASHTO Abschnitte 5.13.3 und 10.6 bemessen. Die Fundamentabmessungen werden durch die zulässige Bodenpressung des tragenden Materials bestimmt. Typische Tragfähigkeiten reichen von 4.000 psf für steifen Ton bis zu über 100.000 psf für tragfähiges Festgestein. Die Mindestfundamentdicke beträgt 18 Zoll (12 Zoll für Wände) gemäß AASHTO 5.13.3.5.

Pfahlkopfplatten übertragen Lasten von der Stütze auf eine Pfahlgruppe. Sie werden gemäß AASHTO 5.13.4 bemessen für:

• Pfahlreaktionsverteilung — jeder Pfahl wird innerhalb der Toleranz als gleichmäßig belastet angenommen
• Pfahlabstand — mindestens 2,5 Pfahldurchmesser von Achse zu Achse (3,0 Durchmesser bei H-Pfählen)
• Randabstand — mindestens 9 Zoll von der Pfahlaußenkante bis zum Plattenrand
• Pfahleinbindung — mindestens 12 Zoll in die Platte
• Bewehrung — obere und untere Matten in beiden Richtungen, mindestens 0,5 % in jeder Richtung

Pfähle

Pfähle sind Tiefgründungselemente, die Lasten durch schwache Bodenschichten zu tragfähigen Schichten ableiten. Die vier primären Pfahltypen, die an Pfeilern verwendet werden, sind:

Stahl-H-Pfähle — HP-Profile, die bis zum Abbruch auf Fels oder dichtem Sand gerammt werden. Typische Größen HP 10×42 bis HP 14×117. Die Bemessungstragfähigkeit beträgt 60–65 % der rechnerischen Grenztragfähigkeit gemäß AASHTO 10.7.3.8.3. H-Pfähle sind der häufigste Pfeilerpfahltyp aufgrund ihres hohen Rammwiderstands und der vorhersagbaren Tragfähigkeit.

Vorgefertigte Spannbetonpfähle — quadratische (12–24 Zoll) oder achteckige Querschnitte, mit 0,5 oder 0,6 Zoll Litzen vorgespannt. Typische Bemessungslasten reichen von 100 bis 600 Tonnen pro Pfahl. Die Mindestvorspannung nach Verlusten beträgt 700 psi gemäß AASHTO 5.11.4.2.

Bohrpfähle — Ortbetonpfähle mit 24–120 Zoll Durchmesser, gebohrt oder geschneckt eingebaut. Bemessen als Elemente mit Spitzendruck und Mantelreibung gemäß AASHTO 10.8.3.5. Verwendet, wenn Pfahlrammung aufgrund von Lärm, Erschütterungen oder Zugangsbeschränkungen nicht möglich ist.

Holzpfähle — für kleinere Brücken und provisorische Bauwerke. Typische Bemessungslasten betragen 20–40 Tonnen pro Pfahl. Oberhalb des Grundwasserspiegels fäulnisgefährdet und unter Wasser durch Meeresbohrer gefährdet, was eine Schutzbehandlung gemäß AWPA-Standards erfordert.

Häufige Schäden

Schäden an Brückenpfeilern entstehen durch strukturelle Überlastung, Umwelteinflüsse, Materialermüdung, hydraulische Kräfte und Anprall. Die Inspektion von Pfeilerschäden folgt den Dokumentationsprotokollen des FHWA Bridge Inspector’s Reference Manual (BIRM), das Schäden nach Art, Schweregrad, Ausmaß und Lage kategorisiert.

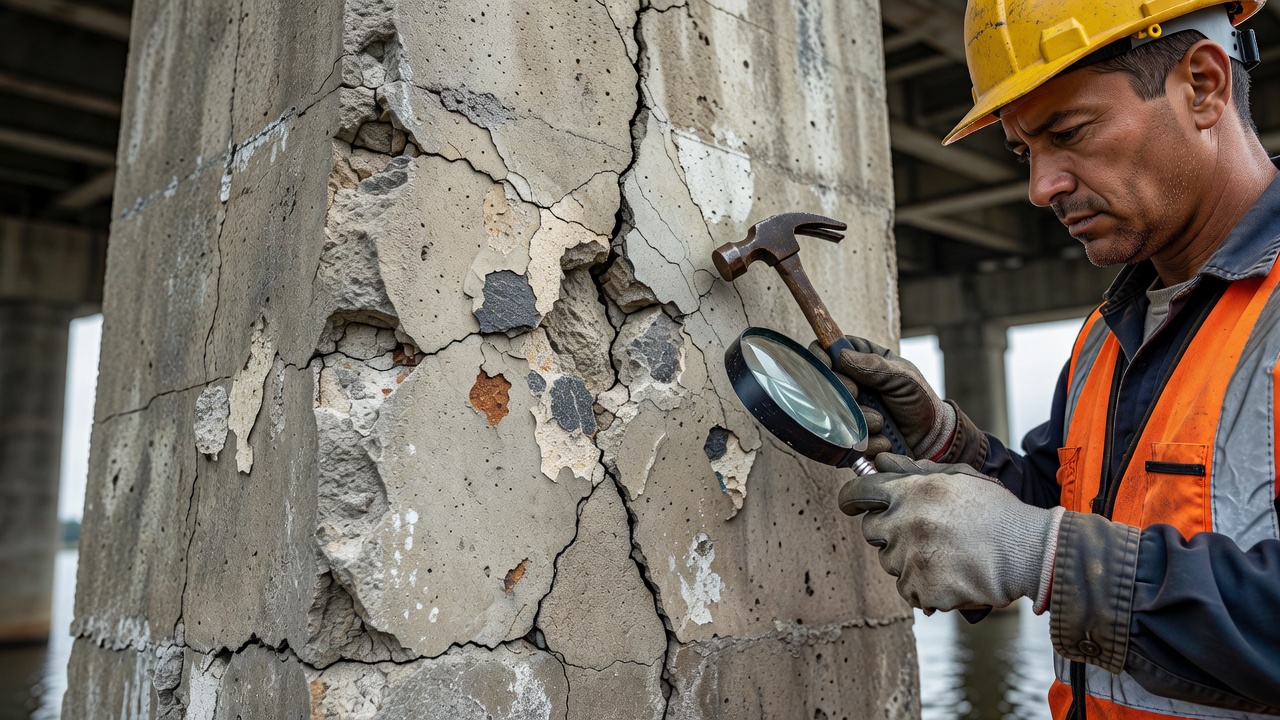

Rissbildung

Pfeilerrisse werden nach Ausrichtung, Breite, Muster, Lage und Ursache klassifiziert. Die folgenden Risstypen sind in BIRM Tabelle 4.2.2-1 dokumentiert:

Biegerisse — horizontale Risse nahe des Stützenfußes oder in der Kragarmmitte des Pfeilerkopfbalkens, verursacht durch Zugspannungen, die die Betonzugfestigkeit überschreiten. Typische Breiten liegen zwischen 0,005 und 0,020 Zoll (0,13 bis 0,51 mm). Breiten über 0,013 Zoll (0,33 mm) bei Brückenpfeilern gemäß AASHTO Tabelle 5.7.3.4-1 erfordern eine Bewertung hinsichtlich Abdichtung und Bewehrungsschutz.

Schubrisse — diagonale Risse mit einer Neigung von 25–45° zur Horizontalen, typischerweise nahe der Stützenenden und konzentriert in plastischen Gelenkzonen. Schubrisse deuten auf ein beginnendes Schubversagen hin und erfordern eine sofortige Bewertung, wenn die Breiten 0,015 Zoll im Bereich des plastischen Gelenks überschreiten.

Längsrisse — vertikale Risse parallel zur Stützenachse, häufig verursacht durch Korrosion der Längsbewehrung oder Alkali-Kieselsäure-Reaktion (AKR). Korrosionsbedingte Risse treten typischerweise als einzelner vertikaler Riss direkt über dem korrodierenden Stab auf. AKR-Risse bilden ein netzartiges Rissmuster mit mehreren sich kreuzenden Rissen und einem charakteristischen Gelausfluss.

Thermische Risse — verursacht durch Temperaturgradienten während der Zementhydratation in massiven Pfeilerquerschnitten. Diese sind typischerweise oberflächlich (weniger als 0,5 Zoll tief), zufällig orientiert und stabilisieren sich nach der anfänglichen Aushärtephase.

Plastische Schwindrisse — feine, flache Risse (weniger als 0,25 Zoll tief), die innerhalb von 6 Stunden nach dem Einbau entstehen, verursacht durch schnellen Feuchtigkeitsverlust an der Oberfläche. Diese sind kosmetischer Natur, sofern sie nicht bis zur Bewehrungstiefe reichen.

Die FHWA-Klassifizierung des Riss-Schweregrads für Pfeiler verwendet folgende Kriterien:

• Fein: Breite unter 0,012 Zoll (0,3 mm) — haarfein, keine Undichtigkeit
• Mittel: Breite 0,012 bis 0,050 Zoll (0,3 bis 1,3 mm) — sichtbar, kann Feuchtigkeit austreten lassen
• Weit: Breite über 0,050 Zoll (1,3 mm) — aktiv, korrodierend, undicht

Abplatzungen

Abplatzungen sind die Ablösung oberflächlicher Betonschichten aufgrund innerer Spannungen, die die Zugfestigkeit des Betons überschreiten. Abplatzungen an Pfeilern werden am häufigsten verursacht durch:

Korrosionsbedingte Abplatzungen — Korrosionsprodukte der Bewehrung (Rost) nehmen das 2- bis 6-fache des Volumens des ursprünglichen Stahls ein und erzeugen Zugspannungen von 1.000–3.000 psi im umgebenden Beton. Dies führt zur Ablösung und Abplatzung der Betondeckung. Korrosionsbedingte Abplatzungen beginnen typischerweise an den Stützenecken und entlang der Linie der äußersten Bewehrung.

Frost-Tau-Abplatzungen — Wasser in gesättigten Betonporen dehnt sich beim Gefrieren um 9 % aus und erzeugt einen inneren hydraulischen Druck. Nach wiederholten Frost-Tau-Wechseln (typischerweise 300–500 Zyklen in gemäßigten Klimazonen) zersetzt sich die Betonoberfläche zu einer abgeblätterten, bröseligen Schicht.

Anprall-Abplatzungen — lokale Betonschäden durch Fahrzeug- oder Schiffsanprall. Der Aufprallbereich zeigt typischerweise eine kraterartige Abplatzung mit ausstrahlenden Rissen. Anprallschäden können die Bewehrung freilegen oder durchtrennen.

Die FHWA-Klassifizierung von Abplatzungen:

• Leicht: Abplatzungstiefe weniger als 1 Zoll, Fläche weniger als 6 Zoll in jeder Ausdehnung
• Mäßig: Abplatzungstiefe 1–3 Zoll, Fläche weniger als 12 Zoll in jeder Ausdehnung
• Schwer: Abplatzungstiefe mehr als 3 Zoll, Fläche mehr als 12 Zoll in jeder Ausdehnung, Bewehrung freiliegend

Bewehrungskorrosion

Korrosion der Stahlbewehrung ist die hauptsächliche Ursache für die Verschlechterung von Stahlbetonpfeilern. Der Korrosionsmechanismus ist elektrochemisch und erfordert Sauerstoff, Feuchtigkeit und einen Elektrolyten (Betonporenwasser mit gelösten Chloriden).

Chloridinduzierte Korrosion wird ausgelöst, wenn die Chloridkonzentration in der Bewehrungstiefe den Schwellenwert überschreitet — etwa 0,15 Gewichtsprozent des Zements für ASTM-A615-Kohlenstoffstahlbewehrung. Chloride dringen durch Diffusion in die Betondeckung ein, wobei der Diffusionskoeffizient von Beton für typischen Brückenbeton zwischen 1×10⁻¹² und 1×10⁻¹¹ m²/s liegt. Die Zeit bis zum Korrosionsbeginn (Ti) wird durch das zweite Fick’sche Gesetz modelliert:

Ti = [d² / (4 × D × erf⁻¹(1 - Cth/Co))]²

wobei d die Betondeckungstiefe, D der Chlorid-Diffusionskoeffizient, Cth die Schwellenkonzentration und Co die Oberflächenchloridkonzentration ist. Bei Brückenpfeilern, die Tausalzen ausgesetzt sind, beträgt Ti typischerweise 10–25 Jahre bei 2 Zoll Betondeckung und steigt auf 50–75 Jahre bei 3 Zoll Betondeckung.

Korrosionsschadensklassifizierung gemäß BIRM:

• Aktive Korrosion: Rostflecken auf der Betonoberfläche sichtbar, Rissbildung über der Bewehrung, lokale Ablösung
• Querschnittsverlust: Durchmesser des Bewehrungsstabs um einen sichtbaren Betrag (bis zu 20 %) reduziert, gemessen mit einem Messschieber nach Freilegung des Stabs
• Schwerer Querschnittsverlust: Durchmesserreduktion von mehr als 20 %, erfordert strukturelle Bewertung gemäß AASHTO

Korrosionsreparaturen verwenden Halbzellenpotenzialkartierung nach ASTM C876 zur Identifizierung aktiver Korrosionszonen. Potenziale negativer als -350 mV (gegen Cu/CuSO4) weisen auf eine über 90-prozentige Wahrscheinlichkeit aktiver Korrosion hin. Korrosionsratenmessungen mittels linearer Polarisationswiderstandsmessung (LPR) liefern quantitative Korrosionsstromdichtedaten (icorr > 0,5 μA/cm² weist auf mäßige bis hohe Korrosionsaktivität hin).

Anprallschäden

Fahrzeug- und Schiffsanprall ist eine häufige Ursache für Pfeilerschäden, insbesondere bei Pfeilern, die innerhalb der Sicherheitszone von Straßen (typischerweise 30 ft vom Fahrbahnrand) oder in schiffbaren Wasserstraßen liegen.

Fahrzeuganprall an Brückenpfeilern wird in AASHTO Abschnitt 3.6.5 behandelt, der eine äquivalente statische Last von 600 kips (2.670 kN) festlegt, die horizontal in 5 ft (1,5 m) Höhe über dem Gelände in jede Richtung aufgebracht wird. Die rechnerische Anpralllänge beträgt 5 ft (1,5 m). Aufprallkräfte von über 1.000 kips wurden bei Lastwagenkollisionen mit Autobahngeschwindigkeit dokumentiert.

Schiffsanprall-Lasten an Wasserstraßenpfeilern sind in AASHTO Abschnitt 3.6.4 angegeben. Die äquivalente statische Kraft hängt von Schiffstyp, Verdrängung, Geschwindigkeit und Aufprallwinkel ab. Bei einem typischen Lastkahn (1.000–2.000 Tonnen) mit 5–10 Knoten liegt die Aufprallkraft zwischen 1.000 und 5.000 kips. Die AASHTO-Gleichung für Schiffsanprall lautet:

PB = 0,98 × (DWT)⁰·⁵ × V × α

wobei DWT die Tragfähigkeit des Schiffes in Tonnen, V die Geschwindigkeit (ft/s) und α der Korrekturfaktor für den Aufprallwinkel (1,0 bei Frontalaufprall) ist.

Die Dokumentation von Anprallschäden umfasst:

• Abmessungen der Schadenszone — Höhe, Breite und Tiefe des Aufprallkraters
• Zustand der Bewehrung — freigelegte Stäbe, durchtrennte Stäbe, verbogene Stäbe
• Querschnittsverlust — geschätzte Verringerung der Stützenquerschnittsfläche
• Bewertung der Resttragfähigkeit — Querschnittsanalyse am reduzierten Querschnitt gemäß AASHTO

Kolkung (Scour)

Kolkung ist die Abtragung von Gewässerbettmaterial um Pfeilergründungen durch fließendes Wasser. Kolkung ist die häufigste Ursache für Brückenversagen in den Vereinigten Staaten und macht etwa 60 % aller Brückenversagen aus. Die FHWA dokumentierte zwischen 1960 und 2020 insgesamt 1.503 Brückenversagen, von denen 946 auf hydraulische Ursachen zurückgeführt wurden.

Drei Arten von Kolkung treten an Pfeilern auf:

Lokale Kolkung — das Hufeisenwirbelsystem, das sich am Pfeilerfuß bildet, erodiert eine lokale Kolkungsgrube. Die Pfeilerkolkungsgleichung der Colorado State University (CSU) aus HEC-18, 5. Ausgabe (2012), berechnet die maximale lokale Kolkungstiefe:

ys / y₁ = 2,0 × K₁ × K₂ × K₃ × K₄ × (a / y₁)⁰·⁶⁵ × Fr₁⁰·⁴³

Einengungskolkung — die Brückenöffnung verengt die Strömung und erhöht die Geschwindigkeit sowie die Schubspannung auf dem Gewässerbett. Die Laursen-Gleichung (HEC-18 Kapitel 6) berechnet die Einengungskolkungstiefe als Funktion des Abflussverengungsverhältnisses, der mittleren Korngröße des Gewässerbettmaterials (D50) und der Anströmungsbedingungen.

Sohleneintiefung — langfristige Veränderung der Gewässerbettsohle durch Veränderungen der Hydrologie, flussaufwärtige Bebauung, Talsperrenbetrieb oder Gewässerlaufverlagerungen. Die Sohleneintiefung wird anhand von Pegelaufzeichnungen, historischen Querprofilvermessungen und geomorphologischer Bewertung beurteilt.

Kolkungsgefährdete Pfeiler werden im NBIS-Kolkungs-Screening-Verfahren (23 CFR 650.313) identifiziert. Die Kolkungsklassifizierung verwendet vier Kategorien:

• Kolkungsanfällig — Pfeilergründungen sind basierend auf der geomorphologischen Bewertung anfällig für Kolkung
• Kolkungskritisch — Die berechnete Kolkungstiefe des Pfeilerfundaments übersteigt die Gründungstiefe
• Kolkungsanalysiert — Kolkungsanalyse abgeschlossen, Gründungstiefe ausreichend
• Kolkungsüberwacht — Kolkung wird während Hochwasserereignissen mittels Instrumentierung überwacht

Setzung

Setzung ist die Abwärtsbewegung des Pfeilers aufgrund der Zusammendrückung des Gründungsbodens oder -gesteins. Setzungen bei Pfeilern können sein:

Gleichmäßige Setzung — alle Stützen des Pfeilers setzen sich um denselben Betrag. Gleichmäßige Setzungen von bis zu 1 Zoll (25 mm) werden typischerweise vom Überbau ohne nennenswerte Schädigung aufgenommen. Setzungen von mehr als 3 Zoll (75 mm) können zu Setzungen der Auffahrtsplatte und Beeinträchtigungen des Fahrkomforts führen.

Ungleichmäßige Setzung — einzelne Stützen innerhalb eines Pfeilers setzen sich um unterschiedliche Beträge, wodurch Torsions- und Biegespannungen im Pfeilerkopfbalken erzeugt werden. Eine ungleichmäßige Setzung von 0,5 Zoll (12 mm) zwischen benachbarten Stützen kann Momente im Pfeilerkopfbalken erzeugen, die 20–30 % des Bemessungsmoments aus Verkehrslast entsprechen.

Seitliche Ausbreitung — horizontale Verschiebung des Pfeilers aufgrund von Verflüssigung des Gründungsbodens während seismischer Ereignisse. Seitliche Ausbreitungen von 6–12 Zoll wurden bei Brückenpfeilerstandorten im Erdbeben von Loma Prieta (1989) und im Erdbeben von Northridge (1994) dokumentiert.

FHWA SNBI Pfeilerbewertung

Gemäß den Spezifikationen für das National Bridge Inventory (SNBI), die den NBI-Codierungsleitfaden für Inspektionen nach dem 1. Januar 2025 ersetzt haben, wird der Pfeiler als Substrukturelement unter den Datenelementen B.SB.01 bis B.SB.07 codiert.

B.SB.01 — Substrukturmaterial identifiziert den Materialtyp des Pfeilers:

• 1 — Stahlbeton
• 2 — Spannbeton
• 3 — Stahl
• 4 — Holz
• 5 — Mauerwerk
• 6 — Aluminium, Schmiedeeisen oder Gusseisen
• 7 — Sonstiges
• 8 — Unbekannt

B.SB.02 — Substrukturtyp identifiziert die Pfeilerkonfiguration:

• 1 — Vollwandpfeiler
• 2 — Mehrstützenrahmen
• 3 — Hammerkopfpfeiler
• 4 — Einzelstützenpfeiler
• 5 — Pfahlrahmen
• 6 — In Beton eingefasster Pfahl
• 7 — Bohrpfahl
• 8 — Sonstiges
• 9 — Unbekannt

B.SB.06 — Substruktur-Zustandsbewertung verwendet eine Skala von 0–9, wobei die Bewertung auf Schweregrad und Ausmaß der festgestellten Mängel basiert:

Die SNBI-Bewertungsmethodik verlangt, dass der Prüfer jede Stütze eines Mehrstützenrahmens einzeln bewertet und die Gesamtbewertung des Pfeilers auf Basis der schlechtestbewerteten Einzelkomponente vergibt. Dies unterscheidet sich von der vorherigen NBI-Position-60-Bewertung, bei der die Substruktur als monolithisches Element betrachtet wurde.

Pfeilerinspektion

Die Brückenpfeilerinspektion wird gemäß den NBIS-Anforderungen durchgeführt, die in 23 CFR 650.309–650.315 festgelegt sind. Das Standardinspektionsintervall beträgt 24 Monate, wobei Unterwasserinspektionen basierend auf einer Risikobewertung gemäß 23 CFR 650.311(b) um bis zu 72 Monate verschoben werden können.

Sichtprüfung

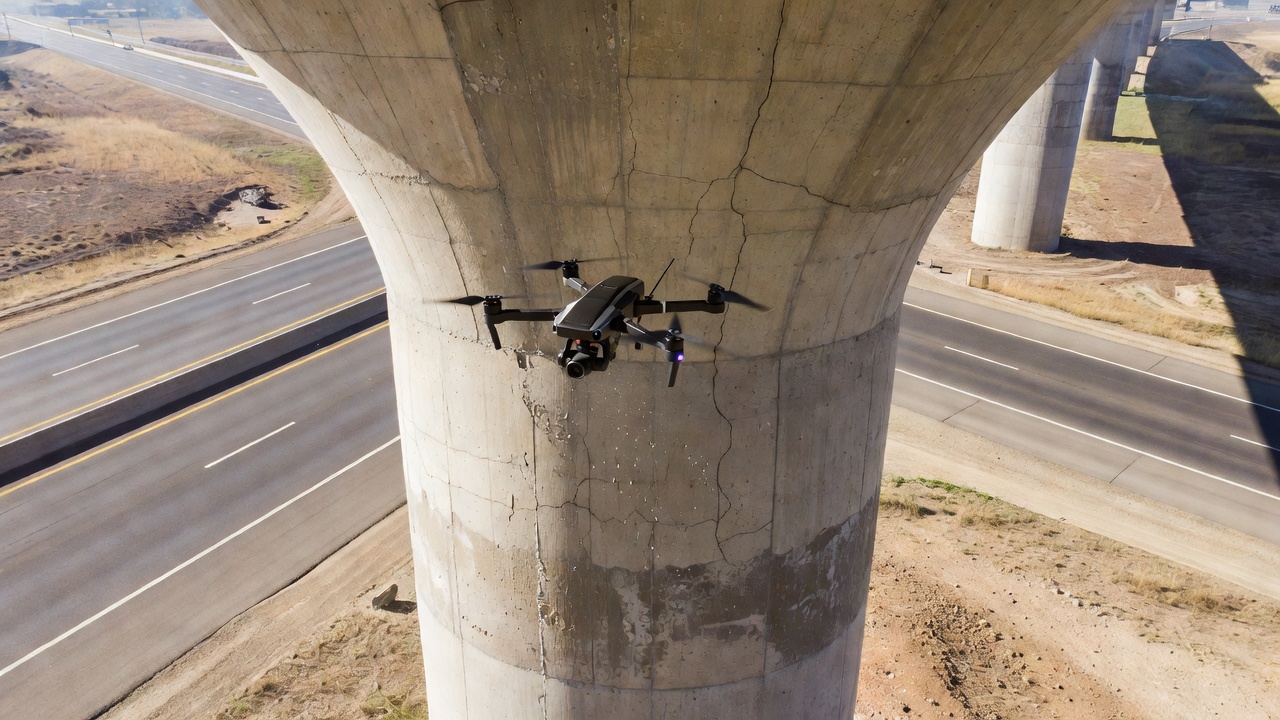

Die Sichtprüfung ist die primäre Inspektionsmethode für Pfeiler. Der Prüfer dokumentiert Mängel auf standardisierten Formularen gemäß den Protokollen der Landesverkehrsbehörden (State DOT) und folgt dabei den BIRM-Konventionen zur Mängeldokumentation.

Der Prüfer bewertet:

• Alle freiliegenden Oberflächen von Stützen, Kopfbalken und Fundamenten
• Lager an der Schnittstelle zwischen Kopfbalken und Träger
• Fugenabdichtungen zwischen Pfeilersegmenten
• Entwässerungseinrichtungen an der Pfeileroberseite
• Wasservorkommen als Hinweis auf Undichtigkeiten an Fugen oder Rissen
• Bewuchs auf Pfeileroberflächen (Wurzeln können Risse aufweiten)
• Ablagerungen am Pfeilerfuß

Das BIRM verlangt, dass der Prüfer für jeden Mangel Folgendes dokumentiert:

• Mangeltyp (Riss, Abplatzung, Korrosion usw.)
• Schweregrad (gering, mäßig, schwerwiegend)
• Ausmaß (Prozentsatz der betroffenen Fläche)
• Lage (Stützennummer, Höhe über dem Fußpunkt, Seitenausrichtung)
• Stabilität (aktiv, ruhend, fortschreitend)
• Fotografien mit Maßstab

Nahinspektion

Die Nahinspektion ist für die Bewertung kritischer Mängel und für die Unterwasserinspektion erforderlich. Folgende Zugangsverfahren werden verwendet:

Untersichtgeräte (Unterbrücken-Inspektionsgeräte) — LKW-montierte, gelenkige Ausleger, die Zugang zu Pfeilerköpfen und oberen Stützenbereichen bieten. Die maximale Reichweite beträgt typischerweise 45–75 ft vertikal und 30–50 ft horizontal. Inspektionsplattformen müssen gemäß OSHA 1926.502 einen mindestens 300 psi Absturzschutz aufweisen.

Bootszugang — wird für Pfeiler in Wasserstraßen verwendet, bei denen die Stütze über die Wasseroberfläche hinausragt. Standardmäßig werden 16–22 ft Jon-Boote oder Schlauchboote für den visuellen Zugang zur Spritzzone (2–5 ft oberhalb und unterhalb der Wasserlinie) eingesetzt.

Seilzugang (Industrie-Abselltechnik) — zertifizierte Seilzugangstechniker nach SPRAT- oder IRATA-Standards ermöglichen den Zugang zu Pfeileroberflächen. Der Seilzugang ist die effizienteste Methode für hohe Pfeiler (über 75 ft), bei denen die Reichweite von Untersichtgeräten nicht ausreicht. Die FHWA-Anforderungen an Brückeninspektionsteams (23 CFR 650.309) verlangen, dass Seilzugangsprüfer mindestens eine SPRAT-Level-I-Zertifizierung besitzen.

Gerüste — Rohr-Kupplungs- oder Systemgerüste, die um den Pfeiler für detaillierten Zugang errichtet werden. Einsatz bei umfangreichen manuellen Prüfungen (Bewehrungsdeckenmessung, Halbzellenmessung, Kernbohrungen).

Drohneninspektion

Unbemannte Luftfahrzeuge (UAVs) oder Drohnen werden zunehmend für Pfeilerinspektionen eingesetzt, insbesondere bei hohen Pfeilern über 150 ft. Die FHWA veröffentlichte 2023 den Leitfaden „Bridge Inspection with Unmanned Aerial Vehicles" (FHWA-HRT-23-011) und legte damit Betriebsprotokolle fest.

Vorteile der Drohneninspektion:

• Keine Verkehrsbehinderung — Drohnen arbeiten ohne Spur sperrungen
• Geringere Personengefährdung — Vermeidung von Höhenarbeitsrisiken
• Hochauflösende Bildgebung — 20–60 MP Kameras mit 24–200 mm Zoomobjektiven bieten eine Rissauflösung bis zu 0,01 Zoll (0,25 mm)
• Wärmebildgebung — ungekühlte Mikrobolometer-Sensoren (640×480 Auflösung, 7,5–14 μm Spektralbereich) erkennen tiefliegende Ablösungen und Feuchtigkeit

Plattformspezifikationen gemäß FHWA-HRT-23-011:

• Mindestflugzeit: 20 Minuten pro Akku
• Windbeständigkeit: 20 mph Dauerwind, 30 mph Böen
• Hindernisvermeidung: 360° multidirektionale Sensoren
• GPS-Genauigkeit: RTK-fähig mit 1 Zoll (2,5 cm) horizontaler Genauigkeit
• Sicherungsseil: Erforderlich für Flüge über Wasser, sofern nicht mit Schwimmvorrichtung ausgestattet

Die Datenerfassungsprotokolle erfordern eine 85 % Überlappung sowohl in Vorwärts- als auch in Seitwärtsrichtung für die photogrammetrische 3D-Modellrekonstruktion. Die Inspektionsfluggeschwindigkeit sollte bei Risserkennungsmissionen 3 ft/s (0,9 m/s) nicht überschreiten.

Unterwasserinspektion

Die Unterwasserinspektion von Pfeilergründungen folgt dem NHI-Kurs 130078 „Underwater Bridge Inspection" Handbuch und 23 CFR 650.311(c)(6). Das Inspektionsintervall für Unterwasserpfeiler wird durch die Unterwasserinspektionsstufe bestimmt:

• Stufe I (Routine) — Sichtprüfung durch Taucher, mindestens alle 60 Monate. Der Taucher umschwimmt den gesamten Umfang jedes Pfeilers und dokumentiert Kolkungen, Ablagerungen, Deckwerkszustand und freiliegende Gründungselemente.
• Stufe II (Detail) — Nahsichtprüfung mit Reinigung (Drahtbürste, Wasserstrahl), alle 36–72 Monate. Der Taucher entfernt Bewuchs und tastet die Kolktiefe mit einem 0,5 Zoll Stahlstab ab. Mindestqualifikation des Tauchers: Gewerbeprüftaucher nach ADCI-Standards plus NHI-Zertifizierung für Unterwasserbrückeninspektion.
• Stufe III (Fortgeschritten) — Zerstörungsfreie Prüfung durch Taucher (Ultraschall-Dickenmessung, Kathodenpotentialmessung, akustische Bildgebung), alle 12–36 Monate, abhängig vom Fortschreiten der Mängel.

Die Ausrüstung für die Unterwasserinspektion umfasst:

• Vollgesichts-Tauchmaske mit Zweiweg-Kommunikation
• Unterwasser-Videokamera (mindestens 1080p, 4K bevorzugt) mit Beleuchtung (4.000+ Lumen)
• Sondierstab — graduierter 0,5 Zoll Stahlstab, 6–20 ft Länge
• Maßband und Tiefenmesser
• Schreibtafel oder Unterwasser-Tablet zur Datenerfassung

Der Taucher muss für jeden Pfeiler dokumentieren:

• Kolktiefe — gemessen von der Gewässersohle bis zur ursprünglichen Gründungshöhe
• Kolkausmaß — horizontale Abmessungen der Kolkung um den Pfeiler
• Deckwerkszustand — Verschiebung, Setzung, Bewuchs
• Freiliegende Gründung — Art, Material, Zustand der freiliegenden Oberflächen
• Ablagerungen — Größe, Menge, Potenzial für zusätzliche Schäden

Kolkbewertung an Pfeilern

Die Kolkbewertung an Pfeilern erfolgt gemäß den Verfahren des FHWA Hydraulic Engineering Circular No. 18 (HEC-18). Die Bewertung wird für jeden in einem Gewässer befindlichen Pfeiler durchgeführt und umfasst die Berechnung der gesamten Kolktiefe aus langfristiger Sohleneintiefung, Einengungskolk und lokalen Kolkeinträgen.

Hydrologische und hydraulische Analyse

Die hydraulische Analyse berechnet die Bemessungsdurchflussmenge, Wasserspiegelhöhe und Fließgeschwindigkeit an jedem Pfeiler für das 100-jährige Hochwasserereignis (Bemessungshochwasser) und das 500-jährige Hochwasserereignis (Kontrollhochwasser). Zu den Methoden gehören:

• HEC-RAS (Hydrologic Engineering Center - River Analysis System) — 1D- und 2D-hydraulische Modellierung mit Geschwindigkeits- und Tiefenangaben an jedem Pfeiler
• Rationale Methode — für kleine Einzugsgebiete (weniger als 100 Acres)
• USGS-Regressionsgleichungen — regionale Gleichungen für nicht beobachtete Einzugsgebiete in jedem Bundesstaat

Klassifizierung der Kolkanfälligkeit

Jeder Pfeiler wird gemäß dem NBIS-Kolkgefährdungsprozess klassifiziert. Kolkgefährdete Pfeiler erfordern einen Maßnahmenplan (POA) gemäß 23 CFR 650.313(j), der eine Überwachung während Hochwasserereignissen bei 50 % des 100-jährlichen Durchflusses, eine Inspektion nach dem Hochwasser innerhalb von 24 Stunden nach dem Spitzendurchfluss und die Planung von Gegenmaßnahmen umfasst, falls die Überwachung auf aktiven Kolk hindeutet.

Auswahl von Gegenmaßnahmen

Gemäß FHWA HEC-23 5. Auflage (2023) werden Kolkschutzmaßnahmen an Pfeilern wie folgt klassifiziert:

Armierungsgegenmaßnahmen — schützen die Gewässersohle vor hydraulischen Kräften:

• Steinschüttung — loses Steinmaterial, das um den Pfeiler platziert wird, D50 bestimmt durch HEC-23 Design Guideline 11, Mindestschichtdicke 2×D50
• Gelenkbetonblock (ACB) Matratzen — miteinander verbundene Betonblöcke auf Geotextilfilter
• Vergussmörtelgefüllte Säcke — mit Vergussmörtel gefüllte Geotextilsäcke, in versetztem Muster um den Pfeiler angeordnet
• Teilverfüllte Steinschüttung — konventionelle Steinschüttung mit 40–60 % Verfüllung der Hohlräume

Flusslenkende Gegenmaßnahmen — verändern das Strömungsbild, um die Pfeilerbelastung zu reduzieren:

• Leitwerke (Buhnen) — Erdanschüttungen mit Steinschüttungsarmierung, die sich in einem Winkel von 45° von der Brückenzufahrt aus stromaufwärts erstrecken
• Strömungsleitbleche — untergetauchte Leitstrukturen, die die Strömung vom Pfeiler wegleiten
• Pfeilerformänderung — Hinzufügen von Nasenverlängerungen oder Trennwänden zur Stromlinienformung des hydraulischen Profils

Erdbebengefährdung

Die Erdbebengefährdung von Pfeilern wird gemäß dem FHWA Seismic Retrofitting Manual for Highway Structures (FHWA-HRT-06-032) und den AASHTO Guide Specifications for LRFD Seismic Bridge Design (2. Auflage, 2017) bewertet.

Erdbebengefährdungsbeurteilung

Die Erdbebengefährdung am Pfeilerstandort wird definiert durch:

• Spitzenbodenbeschleunigung (PGA) — aus USGS-Erdbebengefährdungskarten, die eine Überschreitungswahrscheinlichkeit von 7 % in 75 Jahren darstellt
• Bemessungsantwortspektrum — 5 % gedämpftes Beschleunigungsantwortspektrum gemäß AASHTO Abschnitt 3.10
• Erdbebenauslegungskategorie (SDC) — A (geringe Gefährdung) bis D (extreme Gefährdung) gemäß AASHTO Tabelle 3.10.3-1, basierend auf der Ein-Sekunden-Spektralbeschleunigung (S1)

Erdbebenverhalten von Pfeilern

Pfeilerstützen werden für duktiles Erdbebenverhalten ausgelegt. Der Fließgelenkmechanismus muss gemäß AASHTO 4.11.6 kontrolliert und ausgeführt werden:

• Fließgelenkzone: Erstreckt sich über eine Distanz von 1,5 × Stützendurchmesser oder 1,5 × Querschnittstiefe vom Anschluss (oben und unten)
• Umschnürungsbewehrung: Maximaler Abstand von 4 Zoll in der Fließgelenkzone, minimaler Wendelabstand von 1 Zoll
• Querbewehrungsgrad: Mindestens ρs = 0,004 bis 0,006 in Fließgelenkzonen für kreisförmige Stützen
• Dehnungsgrenzen: Maximale Betondruckdehnung von 0,003 gemäß AASHTO 5.7.2.1, wobei umschnürte Querschnitte 0,01–0,015 erreichen können

Erdbebenertüchtigungskategorien

FHWA-HRT-06-032 definiert vier Erdbebenertüchtigungskategorien für Pfeilerstützen:

• SRC A — Stützen benötigen keine Ertüchtigung, ausreichende Mindestquerbewehrung vorhanden
• SRC B — Geringfügige Ertüchtigung erforderlich, typischerweise Verstärkung der Querkrafttragfähigkeit der Stütze
• SRC C — Moderate Ertüchtigung erforderlich, Verstärkung der Biege- und Querkrafttragfähigkeit der Stütze
• SRC D — Umfangreiche Ertüchtigung erforderlich, Stützenersatz oder vollständige Ummantelung

Ertüchtigungstechniken

Stützenertüchtigungstechniken gemäß FHWA-HRT-06-032:

Stahlummantelung — Verschweißen von 0,125–0,375 Zoll (3–9 mm) dicken Stahlschalen um bestehende Stützen und Verfüllen des Ringspalts (0,5–2 Zoll) mit Zementmörtel. Stahlummantelungen verbessern die Umschnürung, wodurch die Betondruckfestigkeit um 30–60 % erhöht wird, die Querkrafttragfähigkeit gesteigert und die Duktilität verbessert wird, wobei die Verformungsfähigkeit bei kreisförmigen Stützen von 2 % auf 8 % ansteigt.

Betonummantelung — Hinzufügen von 4–12 Zoll Stahlbeton um bestehende Stützen. Die Ummantelung muss Längsstäbe (mindestens 0,5 % der Ummantelungsfläche), Querbewehrung im Abstand von 6–12 Zoll und Dübelanschlüsse enthalten, die im Abstand von 12–18 Zoll in die bestehende Stütze gebohrt und eingeklebt werden.

FRP-Umwicklung — bidirektionale kohlenstofffaserverstärkte Polymer- (CFRP) oder glasfaserverstärkte Polymer- (GFRP) Umwicklungen, aufgetragen in 1–4 Lagen. Gemäß ACI 440.2R-17 bietet der rechnerische Umschnürungsdruck eine Steigerung der axialen Tragfähigkeit um 40–80 % und eine Steigerung der Verformungsfähigkeit um 100–200 % bei kreisförmigen Stützen.

Instandsetzung und Verstärkung

Die Verfahren zur Instandsetzung und Verstärkung von Pfeilern werden basierend auf der Schadensart, dem Schweregrad und der gewünschten Leistungsverbesserung ausgewählt.

Instandsetzung von Betonabplatzungen

Die Instandsetzung von Abplatzungen erfolgt gemäß den Verfahren des ACI 546R-14 Guide to Concrete Repair:

1. Beschädigten Beton bis zum tragfähigen Untergrund entfernen, mittels Abbauhämmern (max. 15 lb) oder Hydrodemolition (10.000–20.000 psi Wasserstrahl)
2. Freigelegte Bewehrung durch Abrasivstrahlen auf SSPC-SP10 (nahezu blanker Stahl) Reinheit vorbereiten
3. Korrosionsschutzmittel auftragen — Calciumnitrit (2–4 Gallonen/yd³ im Instandsetzungsmörtel) oder migrierende Korrosionsinhibitoren
4. Verbundschicht aufbringen — zementgebundener oder polymermodifizierter Mörtel (4.000–6.000 psi Druckfestigkeit, 0–2 % Schwinden)
5. Nachbehandlung — Nassnachbehandlung für mindestens 7 Tage gemäß ACI 308R

Rissverpressung

Die Rissverpressung gemäß ACI 224.1R wird bei Konstruktionsrissen mit einer Breite von mehr als 0,004 Zoll (0,1 mm) angewendet:

• Epoxidharzverpressung: 40–200 psi Einpressdruck, niedrigviskoses Epoxidharz (500–1.000 cP), stellt 90–100 % der ursprünglichen Zugfestigkeit wieder her
• Polyurethanverpressung: Wird bei aktivem Wasseraustritt verwendet, hydrophiles Polyurethan expandiert bei Wasserkontakt um das 10–30-fache
• Injektionspackerabstand: Entspricht der Risstiefe, typischerweise 6–12 Zoll entlang der Risslänge

FRP-Verstärkung

Die FRP-Verstärkung gemäß ACI 440.2R-17 wird für Biegeverstärkung, Querkraftverstärkung und Umschnürung von Stützen verwendet. Die Auslegungsparameter des FRP-Systems umfassen:

Die Applikation erfordert eine Oberflächenvorbereitung auf ICRI CSP-3 bis CSP-5, eine Temperatur zwischen 50–95 °F während der Aushärtung und UV-Schutz bei Verwendung von GFRP.

Kathodischer Korrosionsschutz

Der kathodische Korrosionsschutz für Pfeilerbewehrung wird gemäß NACE SP0290 angewendet. Opferanodensysteme verwenden Zink- oder Magnesiumanoden, die mit der Bewehrung verbunden sind, und bieten 10–15 Jahre Schutz bei einer Stromdichte von 0,2–0,5 mA/ft² Stahloberfläche. Fremdstromsysteme verwenden Mischmetalloxid- (MMO) Titansiebanoden, die in einer Zementmörtelschicht (1–2 Zoll dick) eingebettet sind, gespeist von einem Gleichrichter mit 6–24 V DC. Die Auslegungsstromdichte beträgt 0,5–2,0 mA/ft² Stahloberfläche gemäß NACE-Kriterien.

Gründungsunterfangung

Eine Gründungsunterfangung ist erforderlich, wenn Pfeilersetzung oder Kolk die Tragfähigkeit des Fundaments beeinträchtigt haben. Pfahlunterfangung umfasst Rammpfähle, die angrenzend an das bestehende Fundament installiert werden, mit mindestens 2 Pfählen pro Ecke. Mikropfahlunterfangung verwendet 5–12 Zoll durchmessende gebohrte und verpresste Pfähle mit hochfestem Stahlstab (75–100 ksi Streckgrenze), mit Bemessungstragfähigkeiten von 50 bis 300 Tonnen pro Pfahl. Düsenstrahlverfahren verwendet Hochdruck- (3.000–6.000 psi) Vergussinjektion zur Herstellung von Boden-Zement-Säulen (3–8 ft Durchmesser) unterhalb des bestehenden Fundaments.

Kolkinstandsetzung

Die Kolkinstandsetzung an Pfeilern wird in Notfall- oder dauerhafte Maßnahmen unterteilt. Notfall-Kolkmaßnahmen unmittelbar nach einem Hochwasserereignis umfassen das Einbringen von Steinschüttung (12–36 Zoll Steine), das Platzieren von Vergussmörtelsäcken (1–3 ft³ Säcke) und Sandsackverlegung für kleinere Kolkungen. Dauerhafte Kolkschutzmaßnahmen gemäß HEC-23 für das 100-jährliche Hochwasserereignis umfassen Steinschüttmatten (Dicke 2×D50, Erstreckung 2×Pfeilerbreite stromaufwärts), Spundwandabschlüsse, die um den Pfeilerumfang getrieben werden (Tiefe bestimmt durch berechnete Kolktiefe plus mindestens 5 ft), sowie Ankerblöcke, die mit dem Pfeiler durch Zugstangen verbunden sind.
