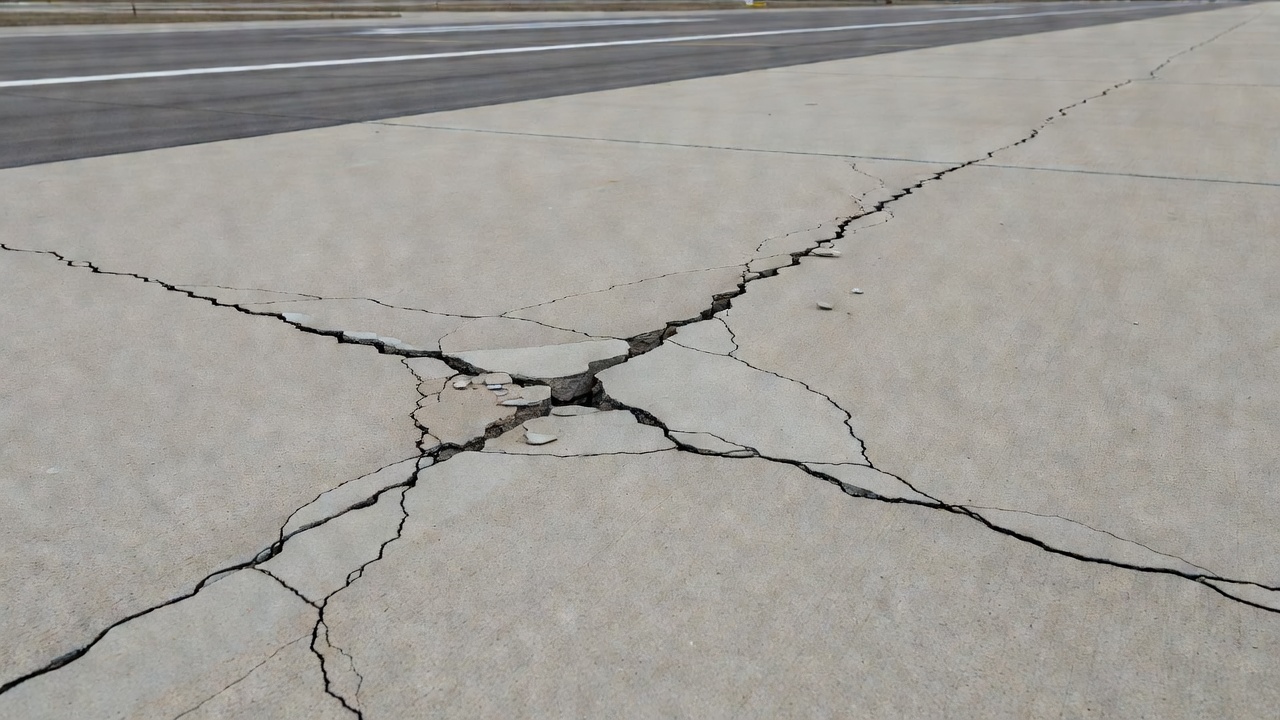

Ein Punchout ist ein lokalisierter Bereich gebrochenen Betons in CRCP, in dem zwei eng beieinander liegende Querrisse einen Längsriss oder die Fahrbahnkante kreuzen und ein loses Stück bilden. Es handelt sich um die terminale Schädigung in durchgehend bewehrter Betonfahrbahndecke. Behandelt Entstehungsmechanismus, FHWA-LTPP-Klassifikation, Erkennung und Reparatur.
Ein Punchout ist die terminale strukturelle Schädigung, die nur bei durchgehend bewehrter Betonfahrbahndecke (CRCP) auftritt. Er wird definiert als ein lokalisierter Bereich aus gebrochenem, losem oder fehlendem Beton, der von zwei eng beieinander liegenden Querrissen, einem Längsriss und der Fahrbahnkante begrenzt wird – oder, an inneren Stellen, von zwei Querrissen, einem Längsriss und einem zweiten Längsriss oder der Fahrspur-Schulter-Fuge. Der Begriff „Punchout" leitet sich vom visuellen Verhalten des gebrochenen Betonblocks ab, der sich unter wiederholten Radlasten zunehmend nach unten drückt, sobald die Auflage durch die darunterliegende Basis und den Untergrund verloren geht. Im Rahmen des FHWA Long-Term Pavement Performance (LTPP)-Programms werden Punchouts unter Schadensart CRCP 12 klassifiziert und nach Anzahl auf jeder definierten Schweregradstufe pro Untersuchungsabschnitt erfasst.
Die Punchout-Schädigung wird von Fahrbahningenieuren und Forschern als die vorherrschende strukturelle Versagensart angesehen, die die Bemessungslebensdauer von CRCP bestimmt. Im Gegensatz zu Plattenbetonfahrbahnen mit Querfugen (JPCP), bei denen Querfugenversatz und Eckabbrüche üblicherweise die Bemessung bestimmen, eliminiert CRCP Querschwindfugen durch das Einbringen von durchgehender Längsbewehrung – typischerweise mit einem Bewehrungsgrad von 0,6 bis 0,8 Prozent der Betonquerschnittsfläche – um natürlich entstehende Querrisse dicht geschlossen zu halten. Wenn dieser Risskontrollmechanismus an einer lokalisierten Gruppe eng beieinander liegender Risse nachlässt, entsteht ein Punchout, der dieses Fahrbahnsegment schließlich strukturell versagen lässt.

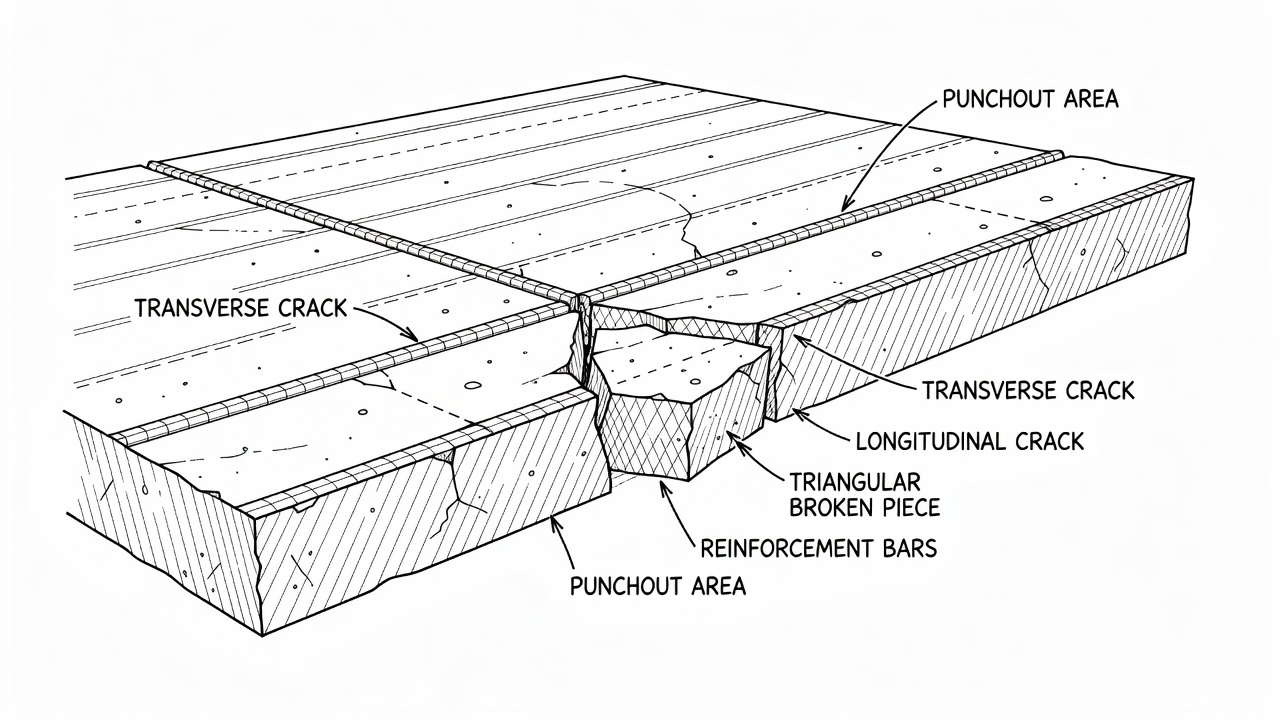

Die Abfolge der Ereignisse, die zu einem Punchout führen, wurde von Zollinger und Barenberg in ihrem 1990 im Transportation Research Record (TRR 1286) veröffentlichten Artikel ausführlich dokumentiert, basierend auf Felduntersuchungen von CRC-Fahrbahnen in Illinois. Der Mechanismus durchläuft mehrere Stufen. Zunächst bilden sich Querrisse in der CRCP, während der Beton beim Aushärten und bei frühzeitigen Temperaturzyklen schwindet und zusammenzieht – ein normales und erwartetes Verhalten. Die durchgehende Längsbewehrung überträgt Zugspannungen über diese Risse und hält die Rissbreiten typischerweise unter 0,5 mm (0,02 in). Unter geeigneten Bedingungen sorgt die Kornverzahnung über diese engen Risse für eine ausreichende Lastübertragung, sodass sich die Fahrbahn im Wesentlichen wie eine durchgehende Platte verhält.
Wenn jedoch zwei benachbarte Querrisse im Abstand von etwa 0,6 bis 1,2 m (2 bis 4 ft) zueinander entstehen, verhält sich das kurze Betonsegment dazwischen eher wie ein kleines, isoliertes Plattenelement und nicht wie Teil eines durchgehenden Balkens. Dieses kurze Segment erfährt höhere Zugspannungen an der Plattenoberseite unter Radlast in der Feldmitte zwischen den beiden Rissen, während es gleichzeitig größere Durchbiegungen erleidet, da die begrenzte Länge den Lastverteilungsvorteil der durchgehenden Plattenwirkung verringert. Im Laufe der Zeit nehmen die Rissbreiten an diesen eng beieinander liegenden Querrissen durch mehrere Mechanismen zu: Temperaturwechsel verursachen eine zunehmende Aufweitung, die Kornverzahnung lässt nach, da sich die Rissflächen unter wiederholter Lastübertragung abreiben, und Korrosion des Bewehrungsstahls erzeugt expansive Kräfte, die den umgebenden Beton brechen können.
Wenn die Rissbreiten über etwa 1 mm (0,04 in) ansteigen, beginnt Wasser durch die Risse in die darunterliegenden Basis- und Untergrundschichten einzudringen. Dies löst einen Pumpmechanismus aus – wenn Radlasten die Platte nach unten durchbiegen, werden Wasser und feine Untergrundpartikel hydraulisch unter der Platte hervorgepresst, wodurch das Basismaterial fortschreitend erodiert und Hohlräume unter dem Beton entstehen. Der Auflageverlust konzentriert Biegespannungen im Plattensegment zwischen den eng beieinander liegenden Rissen. In diesem Stadium entwickelt sich typischerweise ein Längsriss – oft im Radspurbereich, wo die wiederholten Zugspannungen an der Plattenunterseite am höchsten sind – der die beiden Querrisse verbindet. Dies erzeugt die charakteristische Punchout-Begrenzung: zwei Querrisse, ein Längsriss und entweder die Fahrbahnkante (bei einem Rand-Punchout) oder ein zweiter Längsriss (bei einem inneren Punchout).
Feldbeobachtungen von Zollinger und Barenberg zeigten, dass der Längsriss bei einem CRCP-Punchout typischerweise entsteht, bevor eine signifikante Versetzung oder vertikale Verschiebung auftritt. Sobald die vier Grenzen vollständig ausgebildet sind, verliert das eingeschlossene Betonstück zunehmend an struktureller Integrität. Bei jedem Durchgang eines schweren Fahrzeugs durchbiegt und federt das ungestützte Plattensegment zurück, was eine zunehmende Versetzung, einen Kornabbau an den Rissflächen und Ausbrüche verursacht. Die anhaltende Pumpwirkung vergrößert den Hohlraum in der Basis. Schließlich wird der Beton im Punchout lose und kann aus der Platte herausgeschleudert werden, was einen Hohlraum hinterlässt, der eine erhebliche Sicherheitsgefahr für den Straßen- und Flughafenbetrieb darstellt.
Ein wichtiges Ergebnis der Feldstudie aus Illinois war, dass ein Bruch der Längsbewehrungsstähle erst in den allerletzten Stadien der Punchout-Entwicklung auftritt – lange nachdem Kornverzahnungsverlust, Längsrisse und signifikante Versetzung bereits stattgefunden haben. Dies bedeutet, dass der Stahl nicht der primäre Auslöser des Punchouts ist, sondern ein passiver Beteiligter, der letztendlich bricht, sobald der umgebende Beton so weit geschädigt ist, dass die Stäbe die volle Zuglast über einen sich weitenden Riss tragen müssen, der extremen Differenzdurchbiegungen ausgesetzt ist. Die mechanische Analyse dieses Prozesses bestätigt, dass die Kontrolle von Rissbreite und Rissabstand in frühen Phasen, bevor sich Verkehrslasten ansammeln, die wirksamste Einzelmaßnahme zur Verhinderung der Punchout-Bildung ist.
Eine verwandte Konfiguration, die erwähnenswert ist, ist der Y-Riss-Punchout, bei dem ein einzelner Querriss in geringer Entfernung von der Fahrbahnkante in zwei Risse aufspaltet und ein Y-förmiges Muster bildet, das ein dreieckiges Stück begrenzt. Der Entstehungsmechanismus ist identisch mit dem Standard-Punchout, jedoch betrifft die Geometrie einen gegabelten Riss anstelle von zwei getrennten Querrissen. Y-Riss-Punchouts sind an Fahrbahnrändern relativ häufig und werden bei Schadenserhebungen genauso erfasst und behandelt wie Standard-Punchouts.
Punchouts in CRCP werden häufig mit Eckabbrüchen und zertrümmerten Platten verwechselt – zwei Schädigungen in Plattenbetonfahrbahnen – doch die Unterschiede sind entscheidend für eine korrekte Diagnose, Reparaturauswahl und Bemessungsbewertung. Ein Eckabbruch (JCP-Schadensart 1 im LTPP-Handbuch zur Schadensidentifikation) tritt in Plattenbetonfahrbahnen aus Portlandzementbeton auf, wenn ein Riss die angrenzenden Quer- und Längsfugen in etwa 45 Grad schneidet und ein dreieckiges Stück an der Plattenecke entsteht. Die Risslänge wird von der Ecke der Platte zum Riss auf jeder Seite gemessen, und Eckabbrüche werden nach Rissbreite, Ausbrüchen und Versetzungsschwere klassifiziert. Die Ursache liegt typischerweise in einer unzureichenden Lastübertragung an der Fuge in Kombination mit einem Verlust der Gründungsauflage, was zu einer Kragwirkung unter Radlasten nahe der Fuge führt.
Im Gegensatz dazu wird ein Punchout von zwei Querrissen (nicht Fugen) und einem Längsriss begrenzt. In CRCP gibt es keine Querschwindfugen – die durchgehende Bewehrung hält die natürlich entstehenden Querrisse zusammen. Die Lage des Punchouts ist nicht auf Plattenecken beschränkt; er kann überall entlang der Fahrspurbreite auftreten, wo die Kombination aus engem Rissabstand und einem Längsriss zusammentrifft. Während sowohl Eckabbrüche als auch Punchouts zu einem losen Betonstück führen, das sich versetzen und ausbrechen kann, liegt der grundlegende Unterschied in der Fahrbahnart (Plattenbauweise mit Fugen versus durchgehend bewehrt) und den Schadensgrenzen (Fugen versus Risse). Diese Unterscheidung ist betrieblich wichtig, da sich die Reparaturstrategien unterscheiden: Eckabbrüche in JPCP können eine Nachrüstung mit Dübelstäben zur Verbesserung der Lastübertragung neben der Ausbesserung erfordern, während die Punchout-Reparatur in CRCP hauptsächlich die Wiederherstellung der Basisauflage und die Stahlkontinuität über die Querrissgrenzen hinweg adressiert.
Eine zertrümmerte Platte (JCP-Schadensart 4 – Querrisse, wenn umfangreich, oder in einigen Handbüchern separat klassifiziert) stellt ein fortgeschritteneres, diffuses Versagen in Plattenbetonfahrbahnen dar, bei dem mehrere sich kreuzende Risse die Platte in vier oder mehr Stücke fragmentieren. Zertrümmerte Platten werden oft mit expansiven Gesteinskörnungsreaktionen (Alkali-Kieselsäure-Reaktion), schwerer D-Rissbildung oder grober Überlastung in Verbindung gebracht. Das Versagen ist plattenweit und diffus, während ein Punchout zwischen zwei benachbarten Querrissen lokalisiert ist. Zertrümmerte Platten sind eine terminale Schädigung in JPCP, aber mechanistisch nicht mit dem Rissinteraktionsversagen verwandt, das CRCP-Punchouts antreibt. Die folgende Tabelle fasst die wichtigsten Unterschiede zusammen.
| Merkmal | Punchout (CRCP) | Eckabbruch (JPCP) | Zertrümmerte Platte (JPCP) |
|---|---|---|---|
| Fahrbahnart | Durchgehend bewehrter Beton | Plattenbeton (fugenbewehrt/unbewehrt) | Plattenbeton (fugenbewehrt/unbewehrt) |
| Begrenzungen | Zwei Querrisse, Längsriss und Kante/zweiter Längsriss | Sich kreuzende Quer- und Längsfugen plus Diagonalriss | Mehrere sich kreuzende Risse über gesamte Platte |
| Primäre Ursache | Enger Rissabstand, Verlust der Kornverzahnung, Basiserosion | Unzureichende Fugeneinleitung, Verlust der Gründungsauflage | Expansive Gesteinskörnungsreaktionen, schwere D-Rissbildung, Überlastung |
| LTPP-Schadenscode | CRCP 12 | JCP 1 | JCP 4 (umfangreiche Querrisse) |
| Typische Lage | Überall entlang der Fahrspur; häufig am Rand | Nur Plattenecken | Gesamte Platte |
| Reparaturstrategie | Tiefenausbesserung mit Stahlkontinuität | Tiefenausbesserung ± Dübelstabdübel-Nachrüstung | Vollständiger Plattenaustausch |
Das FHWA-LTPP-Handbuch zur Schadensidentifikation, derzeit in der fünften überarbeiteten Auflage (FHWA-HRT-13-092, Mai 2014), enthält das maßgebliche Klassifikationssystem für die Schweregrade von Punchouts, das in US-amerikanischen Straßenbauämtern verwendet und international referenziert wird. Unter Schadensart CRCP 12 – Punchouts definiert das Handbuch drei Schweregrade – gering, mäßig und hoch – und legt fest, dass Punchouts nach der Anzahl auf jeder Schweregradstufe innerhalb des Untersuchungsabschnitts erfasst werden. Die Risse, die die Punchout-Grenzen umreißen, werden gleichzeitig unter Längsrissbildung (CRCP 2) und Querrissbildung (CRCP 3) gemäß ihren jeweiligen Schwerekriterien erfasst.
Geringe Schwere von Punchouts ist gekennzeichnet durch das Vorhandensein aller vier Grenzrisse, die den Punchout-Umfang bilden, wobei das eingeschlossene Betonstück noch fest an Ort und Stelle ist. Die Risse können geringfügige Ausbrüche aufweisen – typischerweise weniger als 10 Prozent der Risslänge – aber es gibt keine messbare Versetzung und das Plattensegment zeigt keine merkliche vertikale Bewegung unter Verkehr. Die Betonoberfläche innerhalb des Punchouts bleibt weitgehend intakt. Punchouts geringer Schwere stellen das früheste Stadium der Schädigung dar, in dem sich das Rissmuster gebildet hat, das strukturelle Versagen jedoch noch nicht bis zu losem Beton fortgeschritten ist. In diesem Stadium kann die Kornverzahnung noch eine teilweise Lastübertragung über die Grenzen hinweg ermöglichen, und die Basiserosion – obwohl wahrscheinlich bereits begonnen – hat noch keinen signifikanten Hohlraum geschaffen. Die frühzeitige Erkennung bei geringer Schwere ist entscheidend, da eine rechtzeitige Rissabdichtung und Entwässerungskorrektur das Fortschreiten zu höheren Schweregraden verzögern oder verhindern kann.
Mäßige Schwere von Punchouts weist eine sichtbare vertikale Versetzung (Faulting) des eingeschlossenen Betonstücks auf, typischerweise bis zu 13 mm (0,5 in). Ausbrüche erstrecken sich über mehr als 10 Prozent der Umfangsrisslänge, und der Beton im Punchout kann sich unter Last bewegen. Die Rissbreiten an den Grenzen haben sich ausreichend geöffnet – typischerweise im Bereich von 3 bis 13 mm (0,12 bis 0,5 in) – sodass die Kornverzahnung erheblich abgebaut oder vollständig verloren ist. Wasser austritt und Pumpen werden bei Punchouts mäßiger Schwere häufig während oder kurz nach Regenfällen beobachtet, was auf aktive Basiserosion hinweist. Die Betonoberfläche innerhalb des Punchouts zeigt oft beginnende Netzrisse oder Abblätterungen in der Nähe der Grenzen. Bei mäßiger Schwere ist der Punchout strukturell beeinträchtigt und wird sich unter Verkehr weiter verschlechtern, aber das Betonstück ist noch nicht in lose Fragmente zerbrochen. Eine Reparatur ist in diesem Stadium angezeigt, um ein Fortschreiten zu hoher Schwere zu verhindern, die Fremdkörper- (FOD) und Sicherheitsrisiken mit sich bringt.
Hohe Schwere von Punchouts stellt das Endstadium der Schädigung dar. Der Beton innerhalb des Punchout-Umfangs ist lose, fragmentiert oder vollständig fehlend. Ausbrüche sind entlang aller Grenzen umfangreich, Rissbreiten überschreiten 13 mm (0,5 in), und die Versetzung übersteigt typischerweise 13 mm. Der Bewehrungsstahl kann freigelegt, korrodiert oder gebrochen sein, und der Hohlraum in der Basis unter dem Punchout kann erheblich sein. In den fortgeschrittensten Fällen wurden die Betonstücke durch den Verkehr vollständig aus der Platte herausgeschleudert, was eine Vertiefung oder ein Loch von 100 bis 300 mm (4 bis 12 in) Tiefe hinterlässt. Punchouts hoher Schwere stellen eine unmittelbare Sicherheitsgefahr für jeden Fahrzeug- oder Flugzeugverkehr dar – lose Betonfragmente sind Fremdkörper (FOD), die Vertiefung kann zum Kontrollverlust führen, und der freigelegte Stahl birgt ein Reifenschadensrisiko. Für Flughafen-Fahrbahnen erfordern Punchouts hoher Schwere die sofortige Schließung des betroffenen Bereichs für eine Notfallreparatur.
Das LTPP-Handbuch stellt ausdrücklich fest, dass, wenn die Grenzen eines Punchouts sichtbar sind, der Beton jedoch bereits durch eine Ausbesserung ersetzt wurde, der Bereich für historische Nachverfolgungszwecke als Punchout hoher Schwere bewertet wird, auch wenn die aktive Schädigung behoben wurde. Diese Konvention stellt sicher, dass die kumulative Punchout-Historie eines CRCP-Abschnitts unabhängig von Instandhaltungsmaßnahmen in der LTPP-Datenbank erhalten bleibt.
Messprotokoll gemäß LTPP-Standard: Die Prüfer erfassen die Anzahl der Punchouts auf jeder Schweregradstufe (gering, mäßig, hoch) für den gesamten Untersuchungsabschnitt. Die Abschnittslänge für LTPP-Autobahnuntersuchungen ist auf 152,4 m (500 ft) standardisiert. Alle Punchouts sollten auf den Untersuchungskarten eingezeichnet werden, um ihre Lage innerhalb des Abschnitts zu dokumentieren. Für jeden Punchout werden auch die zugehörigen Längs- und Querrisse, die zum Umfang beitragen, gemessen und unter ihren jeweiligen Schadensarten erfasst. Dieser Ansatz der Mehrfachschadenserfassung erfasst das gesamte Ausmaß der mit jedem Punchout verbundenen Schäden und unterstützt detaillierte forensische Analysen von Rissabstandsmustern und Fortschrittsraten.
Die Punchout-Entwicklung in CRCP ist nicht auf eine einzelne Ursache zurückzuführen, sondern ergibt sich aus dem Zusammenwirken mehrerer physikalischer, umweltbedingter und mechanischer Mechanismen während der Nutzungsdauer der Fahrbahn. Das Verständnis dieser ursächlichen Faktoren ist sowohl für die Bemessungsoptimierung als auch für eine effektive Instandhaltungsplanung unerlässlich. Die primären Mechanismen sind der Verlust der Basis- und Untergrundauflage, Korrosion des Bewehrungsstahls, Ansammlung von Ermüdungsschäden und übermäßige Querrissbreite – die alle stark von der Rissabstandsverteilung beeinflusst werden, die sich während des frühzeitigen Betonverhaltens einstellt.
Der Verlust der Auflage wird weithin als der mit Abstand kritischste Faktor bei der Punchout-Bildung anerkannt. Der Mechanismus beginnt, wenn Wasser durch unzureichend abgedichtete oder übermäßig breite Querrisse eindringt und die Grenzfläche zwischen der Betonplatte und der darunterliegenden Basisschicht erreicht. Unter wiederholter schwerer Fahrzeugbelastung biegt sich das Plattensegment zwischen zwei eng beieinander liegenden Querrissen nach unten durch, wodurch eine hydraulische Pumpwirkung entsteht, die Wasser und suspendierte Feinpartikel durch die Risse und entlang der Fahrbahnkante hinauspresst. Diese Erosion entfernt fortschreitend das Basismaterial – typischerweise eine zementbehandelte oder ungebundene granulare Schicht – unter der Platte und bildet einen Hohlraum, der mit jedem Lastzyklus wächst.
Die Durchbiegung eines CRCP-Plattensegments zwischen zwei Querrissen ist deutlich größer als die Durchbiegung derselben Platte mit intakter Lastübertragung, da die eng beieinander liegenden Risse als Diskontinuitäten wirken, die den Momententransfer unterbrechen. Wenn die Basisauflage verloren geht, verhält sich das Plattensegment wie ein kurzer Balken oder eine Platte, die nur an ihren Enden (den beiden Querrissen) aufgelagert ist, mit einem Hohlraum darunter. Die daraus resultierende Erhöhung der Biegezugspannung an der Plattenunterseite kann die Ermüdungsgrenze des Betons überschreiten und einen Längsriss von unten nach oben auslösen, der schließlich an die Oberfläche durchschlägt und den Punchout-Umfang vervollständigt.
Feldmessungen an CRCP-Abschnitten in Illinois durch Zollinger und Barenberg bestätigten, dass eine Versetzung – die vertikale Verschiebung der Platte an einem Riss – in den meisten Fällen vorhanden war, in denen ein Auflageverlust angezeigt wurde. Die Versetzungsmessung selbst dient als zuverlässiger Indikator für die Hohlraumentwicklung unter der Platte, da eine Platte mit intakter Basisauflage unter Last nicht versetzen wird. Die Forscher stellten auch fest, dass der Auflageverlust und das damit verbundene Pumpen am schwerwiegendsten waren, wenn das Basismaterial und der Untergrundboden erosionsanfällig waren – feinkörnige, schlecht entwässerte oder frostempfindliche Böden wiesen die höchsten Punchout-Raten auf.
Das FHWA-CRCP-Handbuch (FHWA-HIF-16-026, August 2016) betont, dass die richtige Auswahl des Basistyps eine der einflussreichsten Bemessungsentscheidungen zur Minimierung des Auflageverlusts ist. Stabilisierte Basen – zementbehandelt, asphaltbehandelt oder Magerbeton – bieten eine erosionsbeständige Plattform, die auch bei Wasserinfiltration eine gleichmäßige Auflage aufrechterhält. Das Handbuch stellt fest, dass das AASHTO Pavement ME Design-Verfahren eine Empfindlichkeit der Punchout-Bildung gegenüber dem Basistyp vorhersagt, wobei ungebundene granulare Basen signifikant höhere Punchout-Raten im Vergleich zu stabilisierten Basen erzeugen, wenn alle anderen Variablen konstant gehalten werden.
Korrosion der durchgehenden Längsbewehrung trägt auf zwei unterschiedlichen Wegen zur Punchout-Bildung bei. Erstens nehmen die Korrosionsprodukte (Eisenoxide und -hydroxide) ein 2- bis 4-fach größeres Volumen ein als der ursprüngliche Stahl, was einen expansiven Druck im den Stab umgebenden Beton erzeugt. Dieser Innendruck verursacht radiale Risse, die von der Bewehrung nach außen verlaufen, die Betonmatrix um den Stahl herum schwächen und die Verbundfestigkeit zwischen Stahl und Beton verringern. Wenn die korrosionsbedingten Risse vorhandene Querrisse oder die Betonoberfläche schneiden, schaffen sie bevorzugte Wege für weiteren Feuchtigkeits- und Chlorideintrag und beschleunigen den Korrosionskreislauf.
Zweitens verringert der Verlust der Stahlquerschnittsfläche durch Korrosion die Fähigkeit der Bewehrung, Zugspannungen über die Querrisse zu übertragen. Nach dem CRCP-Entwurfskonzept muss der Längsstahl die volle Zugkraft über jeden Riss tragen und sie in einiger Entfernung – üblicherweise als Entwicklungslänge bezeichnet – zurück auf den Beton übertragen. Mit zunehmender Korrosion der effektiven Stahlfläche steigt die Stahlspannung am Riss bei einer gegebenen Rissöffnung, und der Stahl kann schließlich fließen oder reißen. Sobald der Stahl fließt, kann er das Wachstum der Rissbreite nicht mehr begrenzen, und der Riss öffnet sich unter Verkehrs- und Temperatureinwirkung weiter. Ein gebrochener Stab eliminiert die Lastübertragung an diesem Riss vollständig, was die Durchbiegung und Spannung im benachbarten Plattensegment drastisch erhöht und den Punchout-Mechanismus beschleunigt.
Die Korrosionsraten werden beeinflusst durch die Betondeckung über der Bewehrung, die Betondurchlässigkeit (gesteuert durch Wasser-Zement-Wert und Verdichtungsqualität), Chlorideinwirkung (Auftauchsubstanzen oder Meeresumgebungen) und die Rissbreite. Forschungen der FHWA und mehrerer staatlicher Straßenbauämter haben gezeigt, dass Rissbreiten unter etwa 0,5 mm (0,02 in) mit einem geringen Korrosionsrisiko verbunden sind, da der enge Riss die Sauerstoff- und Feuchtigkeitsverfügbarkeit an der Stahloberfläche begrenzt. Wenn die Rissbreiten diesen Schwellenwert überschreiten, steigt das Korrosionsrisiko signifikant an. Diese Erkenntnis unterstreicht das grundlegende CRCP-Entwurfsziel, ein günstiges Rissmuster mit Abständen im Bereich von 1,0 bis 2,4 m (3,3 bis 8 ft) und Breiten unter 0,5 mm zu erzeugen – ein Muster, das eine ausreichende Lastübertragung durch Kornverzahnung ermöglicht und gleichzeitig die Bewehrung vor Korrosion schützt.
Ermüdungsschäden in der Betonplatte zwischen zwei benachbarten Querrissen sammeln sich unter der wiederholten Einwirkung schwerer Achslasten an. Das Plattensegment wirkt wie eine kurze Platte, die einer kombinierten Biege- und Schubbeanspruchung ausgesetzt ist, mit Spannungskonzentrationen an den Rissflächen und an der Grenzfläche zwischen Beton und Bewehrungsstahl. Jeder Durchgang eines schweren Fahrzeugs erzeugt einen Spannungszyklus im Beton, der über Millionen von Wiederholungen Mikrorisse an Spannungskonzentrationspunkten auslösen kann. Diese Mikrorisse verbinden sich im Laufe der Zeit zu einem makroskopischen Längsriss, der typischerweise an der Plattenunterseite beginnt, wo die Biegezugspannungen unter einer in der Feldmitte des Segments positionierten Radlast am höchsten sind.
Das AASHTO Pavement ME Design-Verfahren enthält ein mechanistisch-empirisches Punchout-Vorhersagemodell, das die Ansammlung von Ermüdungsschäden im Beton an der kritischen Stelle berechnet – der Plattenoberseite in der Nähe des Querrisses für nächtliche Belastungsbedingungen und an wechselnden Orten, abhängig von den kombinierten Auswirkungen von Radlasten und thermischen Krümmungsspannungen. Das Modell verwendet die Miner-Hypothese für die kumulative Schädigung, wobei die pro Achsdurchgang verbrauchte Ermüdung der Kehrwert der zulässigen Anzahl von Lastwiederholungen bei diesem Spannungsniveau ist, definiert durch eine Betonermüdungskurve. Wenn die kumulative Schädigung 1,0 erreicht, wird die Bildung eines Punchouts vorhergesagt.
Die Ermüdungsanalyse zeigt, warum eng beieinander liegende Risse besonders anfällig sind: Bei einer gegebenen Plattendicke, Betonmodul und Lastgröße ist die maximale Zugspannung in einem kurzen Segment zwischen zwei Rissen höher als in einem längeren Segment, da das Biegemoment nicht genügend Abstand hat, um durch die Platte-Basis-Interaktion abzuklingen. Das bedeutet, dass eng beieinander liegende Risse nicht nur die Anzahl potenzieller Punchout-Stellen pro Längeneinheit der Fahrbahn erhöhen, sondern auch die Ermüdungsschadensrate an jeder Stelle beschleunigen.
Die Rissbreite beeinflusst direkt die Geschwindigkeit des Abbaus der Kornverzahnung, die wiederum die Effizienz der Lastübertragung über den Querriss bestimmt. Die Kornverzahnung funktioniert, weil die rauen Bruchflächen des Betons ineinandergreifen, wenn die Rissbreite klein ist – typischerweise weniger als 1 mm (0,04 in). Wenn sich der Riss unter thermischer Kontraktion oder aufgrund des kumulativen Abriebs der Rissflächen unter wiederholter Lastübertragung öffnet, nimmt der Grad der mechanischen Verzahnung zwischen den Gesteinskörnungen auf gegenüberliegenden Seiten des Risses ab.
Laborstudien zum Verhalten der Kornverzahnung haben gezeigt, dass die Lastübertragungskapazität mit zunehmender Rissbreite von 0,6 mm auf 1,5 mm stark abnimmt und bei Rissbreiten über etwa 2,5 mm (0,1 in) für konventionelle Betonzuschläge nahe Null geht. Sobald die Kornverzahnung verloren ist, kann die Platte auf einer Seite des Risses unabhängig vom benachbarten Plattensegment durchbiegen, wodurch die Last auf die ankommende Seite konzentriert und eine Differenzdurchbiegung erzeugt wird, die den Pump- und Erosionsprozess antreibt.
Das CRCP-Entwurfsziel besteht darin, die Rissbreiten während der gesamten Nutzungsdauer der Fahrbahn unter 0,5 bis 0,6 mm zu halten. Dies wird erreicht, indem ein ausreichender Prozentsatz an Längsbewehrung vorgesehen wird – typischerweise 0,6 bis 0,8 Prozent der Betonquerschnittsfläche – und durch geeignete Baupraktiken, die ein günstiges Rissmuster fördern. Die erforderliche Stahlmenge wird basierend auf der Gleichgewichtsbedingung an einem Riss berechnet, bei der die Zugkraft im Beton unmittelbar vor dem Reißen nach dem Reißen vollständig vom Stahl aufgenommen werden muss. Dies wird ausgedrückt durch:
p = (ft × Ac) / (fs × Ac) = ft / fs
Wobei p der erforderliche Stahlprozentsatz ist, ft die Zugfestigkeit des Betons zum Zeitpunkt der Rissbildung und fs die zulässige Stahlspannung (typischerweise 75 Prozent der Streckgrenze, um eine Sicherheitsmarge gegen Fließen zu schaffen). In der Praxis werden Mindeststahlprozentsätze von 0,6 Prozent für Stäbe Nr. 5 oder Nr. 6 vorgeschrieben, wobei für dickere Platten oder strenge Umgebungsbedingungen höhere Prozentsätze verwendet werden.
Durchgehend bewehrte Betonfahrbahndecke wird seit Ende der 1950er Jahre an Flughäfen eingesetzt, mit bemerkenswerten frühen Installationen am Flughafen Stockholm Arlanda in Schweden und – am bedeutendsten – am Chicago O’Hare International Airport (ORD) ab den 1960er Jahren und fortgesetzt in den 1970er Jahren. Die Erfahrungen in O’Hare bieten die am umfassendsten dokumentierte Fallstudie zur Leistung von CRCP an Flughäfen. Laut Aufzeichnungen des Concrete Reinforcing Steel Institute (CRSI) wurden in O’Hare in dieser Zeit mehrere CRCP-Start- und Rollbahnen gebaut, darunter Startbahn 4R/22L (erbaut 1970, Abmessungen 2.461 m × 45,6 m mit Dicken von 356 bis 406 mm und 0,60 Prozent Längsbewehrung mit Stäben Nr. 8) und Startbahn 9R/27L (erbaut 1971, 2.420 m × 45,6 m, 356 mm dick mit 0,60 Prozent Stahl). Die CRCP-Fahrbahnen in O’Hare dienten über 35 Jahre lang ununterbrochenem, schwerem kommerziellem Flugbetrieb ohne größere Sanierung – eine Leistung, die von Stephen Shelus, Chef-Flughafeningenieur von Chicago O’Hare, im Jahr 2001 als vorbildlich bezeichnet wurde.
Allerdings war selbst diese außergewöhnliche Leistung nicht immun gegen Punchout-Schäden. Im Laufe der Jahrzehnte entwickelten sich in den CRCP-Fahrbahnen von O’Hare lokalisierte Punchouts, hauptsächlich an Stellen, an denen das Rissabstandsmuster Intervalle von weniger als etwa 0,9 m (3 ft) aufwies. Diese Punchouts wurden im Rahmen der routinemäßigen Instandhaltung durch Tiefenausbesserungen behoben, und es war kein vollständiger Neubau erforderlich, bis das O’Hare Modernization Program (OMP) Anfang der 2000er Jahre begann – eine kapazitätsbedingte Neukonfiguration und keine durch Fahrbahnversagen verursachte Sanierung. Das OMP ersetzte die meisten der ursprünglichen CRCP-Start- und Rollbahnen durch Plattenbetonfahrbahnen mit Fugen von bis zu 660 mm (26 in) Dicke, um die neue Startbahngeometrie und die prognostizierten Verkehrsanforderungen zu bewältigen.
Das Rundschreiben AC 150/5320-6 der Federal Aviation Administration (FAA) enthält Bemessungsstandards für Flughafen-Fahrbahnen, einschließlich der Methodik für die Bemessung starrer Fahrbahnen. Während JPCP der vorherrschende Betonfahrbahntyp in der aktuellen US-Flughafenpraxis ist, bleibt CRCP eine praktikable Option für spezifische Anwendungen, bei denen lange, fugenfreie Oberflächen wünschenswert sind – wie z. B. Hochgeschwindigkeits-Rollbahnausfahrten, Startbahnkreuzungen und Vorfelder, wo Fahrbahnfugen die Manövrierfähigkeit von Flugzeugen beeinträchtigen oder ein FOD-Risiko darstellen könnten. Der FAA-Bemessungsansatz für starre Flughafen-Fahrbahnen basiert auf der geschichteten elastischen Methode oder der Finite-Elemente-Analyse, wobei die Dicke durch die kritische Flugzeugfahrwerkslast, die Biegezugfestigkeit des Betons, den Untergrundmodul und die Anzahl der äquivalenten jährlichen Abflüge bestimmt wird.
Für das Flughafen-Fahrbahnmanagement kategorisiert das FAA-Dokument Guidelines and Procedures for Maintenance of Airport Pavements (AC 150/5380-6C, Oktober 2014) Punchouts unter den starren Fahrbahnschäden, die eine Tiefenausbesserung erfordern. Das AC betont, dass die frühzeitige Erkennung und Reparatur von Fahrbahnschäden das wichtigste vorbeugende Instandhaltungsverfahren ist, und stellt fest, dass die Unterlassung routinemäßiger Instandhaltung in den frühen Phasen der Verschlechterung zu schwerwiegenden Fahrbahnschäden führt, die umfangreiche Reparaturen erfordern, die sowohl in Bezug auf Kosten als auch auf Sperrzeiten teuer sind. Für CRCP an Flughäfen stellt ein Punchout mit mäßiger oder hoher Schwere eine unmittelbare FOD-Gefahr dar, da lose Betonfragmente in Flugzeugtriebwerke eingesaugt werden können und die Vertiefung oder die versetzte Oberfläche die Richtungskontrolle des Flugzeugs während des Rollens beeinträchtigen kann.
Der internationale Zeitplan der CRCP-Nutzung an Flughäfen, zusammengestellt von Michael Plei für die 11. Internationale Konferenz über Betonfahrbahnen (2016), dokumentiert weitere CRCP-Installationen an Flughäfen, darunter: Palmdale Airport, Kalifornien (CRCP-Überdeckungen in den 1970er Jahren); Dallas/Fort Worth International Airport (ausgewählte Rollbahnabschnitte); Flughäfen in den Niederlanden, Belgien und dem Vereinigten Königreich; sowie Militärflugplätze in den USA. Viele dieser internationalen Installationen wurden durch den Wunsch motiviert, Fahrbahnfugen zu minimieren – die eine Quelle von FOD, Fahrkomfortbeeinträchtigung und Instandhaltungskosten sind – während die spezialisierten Bau- und Instandhaltungsanforderungen von CRCP akzeptiert wurden. Die Leistungsdaten dieser Flughafeninstallationen zeigen durchgängig, dass Punchouts die bestimmende Schädigung sind und dass die Aufrechterhaltung von Rissbreiten unter etwa 0,6 mm durch einen ausreichenden Stahlprozentsatz und gute Baupraxis der primäre Bestimmungsfaktor für die Nutzungsdauer ist.
Eine effektive Punchout-Erkennung erfordert eine systematische Sichtprüfung, kombiniert mit – wo angezeigt – zerstörungsfreien Prüfungen, um das Ausmaß der unterirdischen Verschlechterung zu bestätigen. Die FHWA-LTPP-Schadenserhebungsmethodik definiert den Standardansatz: Geschulte Prüfer begehen oder befahren den Fahrbahnabschnitt langsam, identifizieren und kartieren alle Schäden gemäß den DIM-Definitionen und erfassen deren Schwere und Ausmaß auf standardisierten Formularen. Speziell für Punchouts sucht der Prüfer nach dem charakteristischen geschlossenen Rissmuster, bestehend aus zwei eng beieinander liegenden Querrissen, die durch einen Längsriss verbunden sind, wobei die Fahrbahnkante oder ein zweiter Längsriss die vierte Grenze bildet.
Während der Sichtprüfung untersuchen die Prüfer jede Fahrspur aus nächster Nähe – typischerweise in Schrittgeschwindigkeit oder mit einem langsamen Fahrzeug, das mit weniger als 8 km/h (5 mph) fährt. Die Untersuchung sollte unter Lichtbedingungen durchgeführt werden, die es ermöglichen, Risse mit einer Breite von nur 1 mm zu sehen; flaches Sonnenlicht am frühen Morgen oder späten Nachmittag ist optimal, da es Schatten wirft, die selbst feine Risse und kleine Versetzungen hervorheben. Für Flughafen-Fahrbahnen wird die Inspektion typischerweise nachts durchgeführt, wenn die Fahrbahn nicht in aktivem Gebrauch ist, was eine angemessene tragbare Beleuchtung erfordert. Der Prüfer markiert und erfasst jede Punchout-Stelle auf einer Karte und klassifiziert die Schwere nach dem dreistufigen LTPP-System.
Wichtige visuelle Indikatoren eines aktiven Punchouts sind: ein Fahrbahnabschnitt, der sich unter Last bewegt oder wackelt (beobachtet, indem man in der Nähe des vermuteten Bereichs steht, während ein schweres Fahrzeug vorbeifährt); dunkle, feuchte Verfärbungen um Rissgrenzen, die auf Wasserinfiltration und Pumpen hinweisen; feine Schlamm- oder Sandablagerungen auf der Fahrbahnoberfläche neben Rissen (Pumprückstände); und Versetzung, die als vertikaler Versatz am Riss sichtbar ist. Bei Punchouts mäßiger und hoher Schwere ist ein hohles Geräusch beim Schlagen der Fahrbahnoberfläche mit einem Hammer oder einer Stahlstange – was auf einen Hohlraum unter der Platte hinweist – ein starkes bestätigendes Zeichen. Eine Kettenzugprüfung über den vermuteten Punchout-Bereich kann ebenfalls eine deutliche Veränderung des akustischen Ansprechens im Vergleich zu gesunder Fahrbahn zeigen.
Da die Punchout-Bildung stark mit engem Querrissabstand korreliert, bietet eine systematische Rissabstandsuntersuchung ein prognostisches Werkzeug zur Identifizierung von Fahrbahnabschnitten mit erhöhtem Punchout-Risiko. Das Verfahren umfasst das Messen des Abstands zwischen jedem aufeinanderfolgenden Paar von Querrissen über die gesamte Untersuchungsabschnittslänge, das Aufzeichnen dieser Intervalle und das Berechnen der Rissabstandsverteilungsstatistiken. Der Prozentsatz der Rissintervalle, die kürzer als ein Schwellenwert sind – üblicherweise 0,6 m (2 ft) oder 0,9 m (3 ft) – hat sich in mehreren Forschungsstudien als zuverlässiger Prädiktor für die zukünftige Punchout-Entwicklung erwiesen. Das FHWA-CRCP-Handbuch stellt fest, dass LTPP-Daten eine klare Beziehung zwischen der Rissabstandsverteilung und der Punchout-Rate zeigen, wobei Abschnitte, in denen mehr als 10 Prozent der Rissintervalle kürzer als 0,6 m sind, deutlich höhere Punchout-Häufigkeiten aufweisen als Abschnitte mit größerem durchschnittlichem Abstand.
Die Rissabstandsuntersuchung identifiziert auch Gruppen eng beieinander liegender Risse, die potenzielle Punchout-Ausgangsstellen darstellen, selbst wenn sich noch kein Längsriss gebildet hat. Diese Stellen erfordern eine engmaschigere Überwachung bei nachfolgenden Inspektionen, und vorbeugende Instandhaltung – wie Rissabdichtung – sollte für diese Stellen priorisiert werden, um Wasserinfiltration und Basiserosion zu verzögern oder zu verhindern.
Wenn die Sichtprüfung auf einen Verlust der Auflage hindeutet oder eine detaillierte Bewertung eines bestehenden Punchouts zur Planung der Reparaturgrenzen erforderlich ist, werden zerstörungsfreie Prüfverfahren (NDT) eingesetzt. Falling Weight Deflectometer (FWD)-Prüfungen sind die am häufigsten verwendete NDT-Technik für die CRCP-Bewertung. Das FWD übt eine Impulslast auf die Fahrbahnoberfläche über eine kreisförmige Lastplatte aus und misst die resultierenden Oberflächendurchbiegungen mit einer Reihe von Sensoren in verschiedenen radialen Abständen vom Lastzentrum. Durch Positionierung des FWD an mehreren Prüfpunkten innerhalb und um einen vermuteten Punchout-Bereich können Ingenieure die Effizienz der Lastübertragung über die Quer- und Längsrisse bewerten und die Durchbiegungssignatur von Basishohlräumen oder Auflageverlust erkennen.
Bei FWD-Prüfungen eines Punchout-Bereichs wird die Lastplatte auf der ankommenden Seite eines Querrisses platziert, und Durchbiegungssensoren werden auf beiden Seiten des Risses positioniert. Die Lastübertragungseffizienz (LTE) wird als Verhältnis der Durchbiegung auf der unbelasteten Seite zur Durchbiegung auf der belasteten Seite berechnet, ausgedrückt in Prozent. Ein LTE unter 60 bis 70 Prozent deutet auf einen signifikanten Verlust der Lastübertragung hin – ein Zustand, der häufig an Punchout-Grenzen beobachtet wird. Darüber hinaus deutet die Form des Durchbiegungsbeckens – insbesondere ein starker Anstieg der Durchbiegung am Lastpunkt in Kombination mit einer schnellen Erholung an entfernten Sensoren – auf einen Verlust der Untergrundauflage unter dem belasteten Plattensegment hin. Durchbiegungsgrößen, die unter einer 40-kN-Last (9.000 lb) etwa 0,5 mm (0,02 in) für eine CRCP-Platte typischer Dicke (200 bis 300 mm) überschreiten, deuten auf eine signifikante Hohlraumentwicklung hin.
Ground Penetrating Radar (GPR) ist eine alternative oder ergänzende NDT-Methode, die gepulste elektromagnetische Wellen zur Abbildung von Untergrundbedingungen verwendet. GPR kann Hohlräume unter der Betonplatte erkennen, Bereiche mit gesättigtem versus trockenem Basismaterial abgrenzen (Wasser in der Basis erzeugt einen starken dielektrischen Kontrast) und die Tiefe und das Ausmaß von Betonablösungen oder -verschlechterungen um den Punchout-Umfang identifizieren. GPR ist besonders wertvoll für die Kartierung der lateralen Ausdehnung der Basis erosion über das an der Oberfläche Sichtbare hinaus, was hilft, die geeigneten Reparaturgrenzen zu bestimmen, um sicherzustellen, dass alles instabile Material während der Tiefenausbesserung entfernt wird. Für Flughafenanwendungen können GPR-Untersuchungen mit fahrzeugmontierten Antennenarrays durchgeführt werden, die eine gesamte Fahrspurbreite in einem Durchgang abdecken und so die Startbahnsperrzeit minimieren.

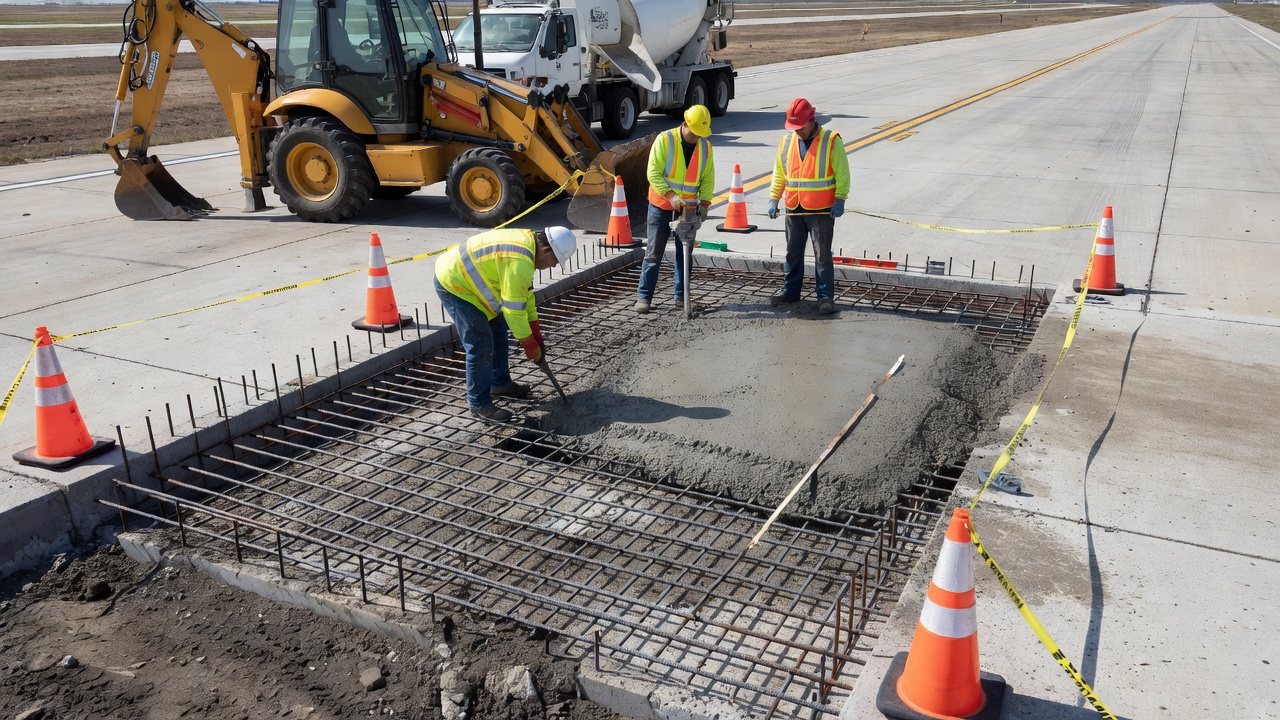

Die Punchout-Reparatur in durchgehend bewehrter Betonfahrbahndecke erfordert eine Tiefenausbesserung – das vollständige Entfernen und Ersetzen des Betons über seine gesamte Dicke im beschädigten Bereich. Teilweise Tiefenausbesserungen sind für Punchouts nicht geeignet, da die Schädigung die gesamte Plattendicke durchzieht und einen Verlust der Basisauflage sowie Bewehrungsschäden umfasst, die nicht effektiv allein von der Oberfläche aus behoben werden können. Die technische Anleitung Full-Depth Repairs der FHWA (verfügbar auf der FHWA-Pavements-Website) enthält umfassende Entwurfs- und Bauempfehlungen für CRCP-Tiefenausbesserungen, und das FAA AC 150/5380-6C enthält parallele Anleitungen für Flughafenanwendungen.
Der Entwurf einer Tiefenausbesserung für einen Punchout beginnt mit der Bestimmung der Ausbesserungsgrenzen. Die Grenzen sollten mindestens 0,3 m (1 ft) über alle sichtbaren Schäden hinausragen – einschließlich aller Risse, Ausbrüche und Ablösungen – und über die Grenzen aller durch NDT oder visuelle Anzeichen von Pumpen erkannten Basishohlräume hinausgehen. Bei Punchouts an der Fahrbahnkante erstreckt sich die Längsgrenze typischerweise von der Randfuge oder Schulterfuge nach innen bis über den Längsriss hinaus, der die innere Grenze des Punchouts bildet. Bei inneren Punchouts müssen beide Längsgrenzen die gesamte Breite des geschädigten Bereichs umfassen und sich oft bis etwa zur Fahrspurmitte erstrecken, wenn sich der Punchout im Radspurbereich befindet.
Die Quergrenzen sollten an vorhandenen Querrissen jenseits des eng beieinander liegenden Risspaars liegen, das den Punchout verursacht hat – aber nicht zwischen zwei eng beieinander liegenden Rissen, wenn das benachbarte Segment ebenfalls gefährdet ist. Die FHWA empfiehlt, dass Ausbesserungsgrenzen, wo immer möglich, mit vorhandenen Querrissen zusammenfallen, da diese Risse natürliche Schwächeebenen sind und eine Arbeitsfuge darstellen, die unterschiedliche Bewegungen aufnehmen kann. Wenn der Querrissabstand übermäßig eng ist – sagen wir, weniger als 0,6 m (2 ft) – sollte die Ausbesserung mehrere Risspaare umfassen, um ein repariertes Segment ausreichender Länge zu erzeugen, typischerweise mindestens 1,8 m (6 ft), um eine stabile Lastverteilung zu gewährleisten.
Eine rechteckige oder quadratische Ausbesserungsform wird bevorzugt, wobei die eingesägten Kanten senkrecht zur Fahrbahnoberfläche stehen, um Randausdünnungen zu vermeiden. Die Ecken sollten auf einen Mindestradius von 75 mm (3 in) abgerundet werden, um Spannungskonzentrationen zu reduzieren. Die Mindestabmessung der Ausbesserung beträgt in jeder Richtung 1,8 m (6 ft) für Straßenfahrbahnen und aufgrund schwererer Radlasten und breiterer Fahrwerkskonfigurationen typischerweise mehr für Flughafen-Fahrbahnen. Für Flughafen-Start- und Rollbahnen müssen sich Ausbesserungen möglicherweise über die gesamte Breite zwischen Längsfugen erstrecken, wenn mehrere Punchouts in unmittelbarer Nähe aufgetreten sind.
Die Aufrechterhaltung der Kontinuität der Längsbewehrung über die Ausbesserungsgrenzen hinweg ist entscheidend für die Leistung der Reparatur und das langfristige Verhalten der Fahrbahn. Wenn der beschädigte Beton entfernt wird, werden die vorhandenen durchgehenden Längsstäbe an den eingesägten Flächen freigelegt. Die neue Bewehrung in der Ausbesserung muss mit diesen vorhandenen Stäben gespleißt werden, um sicherzustellen, dass die durchgehende Bewehrungsfunktion erhalten bleibt. Für Straßenanwendungen werden typischerweise Stäbe der Größe Nr. 5 oder Nr. 6 verwendet, mit Überlappungslängen gemäß den AASHTO- oder ACI-318-Anforderungen für die Stabgröße und Betonfestigkeit – typischerweise im Bereich von 400 bis 600 mm (16 bis 24 in). Mechanische Spleiße (Kupplungen) können verwendet werden, wenn Überlappungsspleiße aus Platzgründen unpraktisch sind oder wenn ein höherer Grad an struktureller Kontinuität gewünscht wird.
Für CRCP-Ausbesserungen an Flughäfen verlangt die FAA, dass die Bewehrungsplanung in der Ausbesserung dem ursprünglichen Fahrbahnbewehrungsprozentsatz und der Konfiguration entspricht. Die Ausbesserungsbewehrung sollte mit dem freigelegten vorhandenen Stahl entweder durch Überlappungsspleiße bestimmter Länge oder durch zugelassene mechanische Verbinder verbunden werden. Die Betondeckung über der Bewehrung – typischerweise 50 bis 75 mm (2 bis 3 in) für Flughafen-Fahrbahnen – muss in der Ausbesserung eingehalten werden, um Korrosionsschutz und Verbundentwicklung zu gewährleisten.
Querbewehrung – typischerweise Stäbe Nr. 4 oder Nr. 5 im Abstand von 0,6 bis 1,2 m (2 bis 4 ft) – wird ebenfalls in die Ausbesserung eingebaut, entsprechend dem ursprünglichen Querbewehrungsabstand, um die Längsstäbe während des Betoneinbaus zu stützen und eventuelle Längsrisse zu kontrollieren, die sich im Ausbesserungsbeton entwickeln könnten.
Ein kritischer Schritt, der eine dauerhafte Tiefenausbesserung eines Punchouts von einer unterscheidet, die vorzeitig versagen wird, ist die Wiederherstellung einer gleichmäßigen Basisauflage unter der Ausbesserung. Nachdem der alte Beton entfernt wurde, muss das freigelegte Basismaterial inspiziert und geprüft werden. Jegliches gesättigte, erodierte oder verunreinigte Basismaterial innerhalb des Ausbesserungsbereichs und mindestens 0,3 m (1 ft) über alle Kanten hinaus muss ausgehoben und durch neues, verdichtetes Basismaterial ersetzt werden, das der ursprünglichen Spezifikation entspricht. Für CRCP-Fahrbahnen wird eine zementbehandelte oder asphaltbehandelte durchlässige Basis bevorzugt, da diese Materialien erosionsbeständig sind und eine gleichmäßige Auflage bieten.
Der Untergrund am Boden der Aushubgrube sollte mit einer Abrollwalze geprüft oder mit einem dynamischen Konuspenetrometer (DCP) getestet werden, um eine ausreichende Tragfähigkeit zu bestätigen. Wenn der Untergrund durch anhaltende Sättigung oder Pumpen geschwächt wurde, sollte er entfernt und ersetzt oder in situ mit Zement oder Kalk stabilisiert werden, um den erforderlichen California Bearing Ratio (CBR) oder Resilienzmodulwert entsprechend der ursprünglichen Fahrbahnbemessung zu erreichen. Für Flughafen-Fahrbahnen legt die FAA in AC 150/5370-10 Mindestanforderungen an Untergrundverdichtung und -festigkeit fest, die im Ausbesserungsbereich erfüllt werden müssen.
Eine Trennschicht – typischerweise ein Geotextil – wird zwischen der wiederhergestellten Basis und dem Untergrund platziert, wenn das Risiko besteht, dass feine Untergrundpartikel in die Basisschicht wandern. Dieses Geotextil verhindert das Wiederauftreten des Pumpmechanismus, der zum ursprünglichen Punchout beigetragen hat.
Der in der Ausbesserung verwendete Beton sollte die Festigkeit des ursprünglichen Fahrbahnbetons erreichen oder übertreffen. Für CRCP im Straßenbau wird oft eine hochfeste Betonmischung mit früher Festigkeitsentwicklung vorgeschrieben, um die Sperrzeit zu minimieren – typischerweise wird eine Druckfestigkeit von 20 bis 28 MPa (3.000 bis 4.000 psi) innerhalb von 24 Stunden erreicht. Für Flughafenausbesserungen muss die Betonmischung der FAA-Spezifikation P-501 für Portlandzementbetonfahrbahnen entsprechen, die eine minimale 28-Tage-Biegezugfestigkeit von 4,5 MPa (650 psi) erfordert, bestimmt durch Dreipunktlast (ASTM C78).
Der Ausbesserungsbeton wird eingebracht, durch Innenrüttler verdichtet und so bearbeitet, dass er der Oberflächentextur der umgebenden Fahrbahn entspricht. Für Start- und Hochgeschwindigkeitsrollbahnen muss die Oberflächentextur die von der FAA geforderten Nasswetter-Reibungseigenschaften bieten – typischerweise erreicht durch Besenstrich, Jutenschlepp oder Rasenschleppnachbehandlung. Die fertiggestellte Ausbesserung muss innerhalb der festgelegten Toleranzen für Oberflächenebenheit liegen: Für Flughafen-Fahrbahnen verlangt die FAA, dass die fertige Oberfläche nicht mehr als 3 mm (0,125 in) von einer 3,7 m (12 ft) langen Richtlatte abweicht.
Die Nachbehandlung ist entscheidend für die langfristige Leistung der Ausbesserung. Die Nachbehandlungsmethode – typischerweise ein flüssiges, membranbildendes Nachbehandlungsmittel oder feuchtes Jutegewebe – muss die Feuchtigkeit im Beton für mindestens 7 Tage bewahren (länger bei Beton mit ergänzenden zementösen Materialien wie Flugasche oder Schlacke). Für schnell erhärtende Betonmischungen, die bei nächtlichen Flughafenreparaturen verwendet werden, wird das Nachbehandlungsmittel unmittelbar nach der Oberflächenbearbeitung aufgetragen, und die Fahrbahn kann für den Verkehr freigegeben werden, sobald der Beton die festgelegte Eröffnungsfestigkeit erreicht hat – oft innerhalb von 4 bis 8 Stunden für proprietäre hochfeste Mischungen mit früher Festigkeitsentwicklung.
An den Quergrenzen der Ausbesserung – die sich an vorhandenen Querrissen befinden – muss eine Lastübertragung gewährleistet werden, um eine unterschiedliche Durchbiegung zwischen der Ausbesserung und den benachbarten Plattensegmenten zu verhindern. Bei CRCP-Tiefenausbesserungen wird die Lastübertragung hauptsächlich durch Kornverzahnung an der absichtlich aufgerauten Sägeschnittfläche in Kombination mit der Kontinuität der Längsbewehrung über die Grenze hinweg erreicht. Die vertikale Fläche des vorhandenen Betons an der Ausbesserungsgrenze sollte nach dem Sägen sandgestrahlt oder aufgeraut werden, um die Gesteinskörnung freizulegen und eine Oberfläche zu schaffen, die mit dem neuen Ausbesserungsbeton verzahnt.
Für Flughafen-Fahrbahnen, die sehr schweren Flugzeuglasten ausgesetzt sind, oder wenn der vorhandene Beton an der Grenze geschädigt ist, können zusätzliche Lastübertragungseinrichtungen erforderlich sein. Glatte Dübelstäbe – typischerweise 25 bis 38 mm (1 bis 1,5 in) Durchmesser, 460 mm (18 in) lang, im Abstand von 300 mm (12 in) – können in der Mitte der Plattendicke in gebohrte Löcher im vorhandenen Beton epoxyverklebt werden, wobei die überstehenden Enden in den Ausbesserungsbeton eingebunden werden. Die Dübel sollten auf dem im vorhandenen Beton eingebetteten Ende mit einem Trennmittel beschichtet werden, um axiale Bewegung zu ermöglichen und Rückhalterisse zu verhindern. Ank erstäbe – typischerweise profilierte Stäbe – werden an Längsgrenzen verwendet, um die Kornverzahnung aufrechtzuerhalten und Fahrspurtrennung zu verhindern.
Wenn mehrere Punchouts in unmittelbarer Nähe auftreten – beispielsweise mehr als drei Punchouts in einem einzigen 150 m (500 ft) langen Untersuchungsabschnitt oder wenn Punchouts mehr als 20 Prozent der Fläche einer Fahrspur einnehmen – kann die Tiefenausbesserung einzelner Punchouts unwirtschaftlich sein oder keine ausreichende langfristige Leistung bieten. Unter diesen Bedingungen wird der vollständige Plattenaustausch – die Rekonstruktion einer durchgehenden Länge der Fahrspur – zum bevorzugten Ansatz. Der Plattenaustausch umfasst das Entfernen des Betons über die gesamte Fahrspurbreite über eine Länge, die die gehäuften Schäden umfasst, und erstreckt sich typischerweise zu vorhandenen Querrissen mit größerem Abstand, wo der Fahrbahnzustand intakt ist.
Das Verfahren des Plattenaustauschs ähnelt dem Neubau von CRCP: Die Längsbewehrung ist über die gesamte Austauschlänge durchgehend und wird an beiden Enden des Rekonstruktionsbereichs mit dem vorhandenen Stahl gespleißt. Die Basis wird bis zur vollen Tiefe und mit ordnungsgemäßer Verdichtung wiederhergestellt. Der Ersatzbeton wird eingebracht, bearbeitet, texturiert und nachbehandelt. Das resultierende Fahrbahnsegment weist einen gleichmäßig kontrollierten Rissabstand aus frühzeitigen Schwind- und Temperatureffekten auf, wodurch der enge Rissabstand beseitigt wird, der die ursprüngliche Punchout-Häufung verursacht hat.
Für CRCP-Fahrbahnen, die sich dem Ende ihrer strukturellen Nutzungsdauer nähern – von der FHWA definiert als das Erreichen einer Schwellenanzahl von mittleren und schweren Punchouts pro Meile – kann eine ungebundene Betonüberdeckung oder eine Asphaltüberdeckung eine kostengünstigere Strategie sein als umfangreiche Ausbesserungen oder Plattenaustausch. Das FHWA-CRCP-Handbuch enthält Anleitungen zur Auswahl und Bemessung von Überdeckungen und stellt fest, dass ungebundene CRCP-Überdeckungen erfolgreich sowohl auf Straßen- als auch auf Flughafen-Fahrbahnen eingesetzt wurden, um die Nutzungsdauer um 20 bis 30 Jahre zu verlängern. Die Überdeckung isoliert die geschädigte vorhandene Fahrbahn von Verkehrslasten und setzt effektiv die Punchout-Ansammlungsuhr zurück, während die strukturelle Kapazität der ursprünglichen Fahrbahn als hochwertige Basisschicht erhalten bleibt.
Die Qualitätskontrolle für Tiefenausbesserungen von Punchouts umfasst Materialprüfungen, Bauüberwachung und Nachbau-Überprüfung. Betonzylinder oder -balken werden hergestellt und auf Druck- und Biegezugfestigkeit zu den festgelegten Zeitpunkten geprüft. Die Verdichtung von Untergrund und Basis wird durch nukleare Dichtemessungen oder Sandersatzprüfungen in festgelegten Häufigkeiten überprüft. Die Ausbesserungsabmessungen – Länge, Breite, Tiefe – werden mit dem genehmigten Reparaturplan abgeglichen. Für Flughafenreparaturen, die über das FAA Airport Improvement Program (AIP) finanziert werden, müssen alle Materialien und Methoden den Spezifikationen in AC 150/5370-10 entsprechen, und die Reparatur unterliegt der Inspektion und Abnahme durch die FAA oder ihren bevollmächtigten Vertreter.
Die Nachbau-Bewertung der Ausbesserung umfasst eine Oberflächenebenheitsprüfung mit einer Richtlatte, die Überprüfung der Oberflächentextur und Reibungseigenschaften sowie die Sichtprüfung der Ausbesserungsgrenzen auf frühzeitige Rissbildung oder Ablösung. Bei kritischen Start- und Rollbahnreparaturen kann die FWD-Prüfung nach dem Bau wiederholt werden, um zu bestätigen, dass die Reparatur die Lastübertragung wiederhergestellt und übermäßige Durchbiegungen beseitigt hat. Die Ausbesserung sollte bei nachfolgenden routinemäßigen Fahrbahninspektionen überwacht werden, um ein Wiederauftreten von Rissen oder Auflageverlust zu erkennen, wobei das Inspektionsintervall für Straßenanwendungen typischerweise auf 12 Monate und für stark frequentierte Flughafen-Fahrbahnen möglicherweise häufiger festgelegt wird.
Ein Punchout stellt die terminale strukturelle Versagensart in durchgehend bewehrter Betonfahrbahndecke dar – die Schädigung, die letztendlich das Ende der Nutzungsdauer eines CRCP-Abschnitts bestimmt. Seine Entstehung ist das Ergebnis zusammenwirkender Mechanismen: enger Querrissabstand, Verlust der Kornverzahnung, Basiserosion durch Wasserinfiltration und Pumpen, Korrosion des Bewehrungsstahls und Betonermüdung. Die FHWA-LTPP-Klassifikation bietet einen standardisierten Dreistufen-Rahmen für die Schwere, der sowohl die Zustandsbewertung als auch die Reparaturpriorisierung leitet. Die Erkennung basiert auf systematischer Sichtprüfung, ergänzt durch zerstörungsfreie Prüfungen, insbesondere FWD und GPR. Die Reparatur erfolgt durch Tiefenausbesserung, die nicht nur den sichtbaren Betonschaden, sondern auch das zugrunde liegende Basisauflagedefizit und die Stahlkontinuität adressieren muss – Faktoren, die für die Verhinderung eines schnellen Wiederauftretens wesentlich sind. Bei Flughafenanwendungen, wo die Zuverlässigkeit der Fahrbahn und die FOD-Prävention von größter Bedeutung sind, sind die proaktive Erkennung von Punchouts im Frühstadium und die rechtzeitige Tiefenausbesserung integraler Bestandteil der Aufrechterhaltung der betrieblichen Sicherheit des Flugfeldes und der Verlängerung der CRCP-Nutzungsdauer weit über 30 Jahre hinaus, wie die beispielhafte Leistung der Fahrbahn am Chicago O’Hare International Airport zeigt.
