Stützmauer

{

Definition und Funktionen

Eine Stützmauer ist ein konstruiertes erdhaltendes Bauwerk, das dazu dient, Erdböden, Fels oder andere unverfestigte Materialien an einer Böschung zu halten, die steiler ist als der natürliche Böschungswinkel des Materials. Stützmauern sind grundlegende Bestandteile der Verkehrsinfrastruktur. Sie schaffen Höhenunterschiede – die Aufrechterhaltung eines Höhenunterschieds zwischen zwei Geländeoberflächen – während sie seitlichen Erddrücken, Auflasten von Fahrzeugen oder benachbarten Bauwerken und hydrostatischen Kräften aus dem Grundwasser widerstehen. Das Bauwerk wirkt, indem es diese seitlichen Kräfte durch sein Eigengewicht, seinen Biegewiderstand oder eine bewehrte Bodenmasse auf ein Gründungssystem überträgt.

Die primären Funktionen von Stützmauern in der Infrastruktur umfassen: (1) Stützung vertikaler Aushübe für Straßeneinschnitte und -dämme, sodass Autobahnen und Eisenbahnen geneigtes Gelände ohne übermäßige Erdbewegungen durchqueren können; (2) Verhindern von Erosion der Böschungen durch Panzerung der Einschnittfläche gegen Regen, Oberflächenabfluss und Frost-Tau-Wechsel; (3) Schutz benachbarter Bauwerke vor Hanginstabilität und Rutschungsbewegungen; (4) Schaffung nutzbaren Landes auf geneigten Standorten für Flugzeugabstellflächen, Bauplätze, Parkhäuser und Industrieanlagen; (5) Stützung von Brückenrampen als Widerlager, die die Rampenhinterfüllung zurückhalten und gleichzeitig Brückenlasten auf die Gründungen übertragen; und (6) Kanaleinengung für Flüsse und Entwässerungskanäle zur Kontrolle von Hochwasserabflüssen und zur Verhinderung von Ufererosion.

Stützmauern werden nach ihrem strukturellen Verhalten und ihrer Bauweise in sieben Haupttypen eingeteilt: Schwerkraftmauern, Kragarmmauern, Gegengewichtsmauern, mechanisch stabilisierte Erdmauern (MSE), verankerte Mauern, Bodenagelwände und Spundwände. Jeder Typ hat unterschiedliche Lastwiderstandsmechanismen, Höhenbereiche, Kostenprofile und geeignete Anwendungen. Die Auswahl des Mauerntyps hängt von der Stützhöhe, den Bodenverhältnissen, dem Grundwasserregime, dem verfügbaren Baufeld, dem Baustellenzugang, den Nutzungsdaueranforderungen und wirtschaftlichen Erwägungen ab.

{{

Mauerarten

Schwerkraftmauern

Schwerkraftstützmauern widerstehen seitlichem Erddruck vollständig durch ihr Eigengewicht und das Gewicht des auf der Mauersohle oder -ferse lastenden Bodens. Diese Mauern sind massive Beton- oder Steinmauerwerkskonstruktionen mit typischen Verhältnissen von Basisbreite zu Höhe von 0,5 bis 0,7. Eine Schwerkraftmauer für eine Stützhöhe von 4 Metern würde eine Basisbreite von 2,0 bis 2,8 Metern erfordern. Der Mauerquerschnitt ist trapezförmig – an der Basis breiter und an der Krone schmaler – wobei die minimale Kronenbreite durch Bautoleranzen und Frostschutzanforderungen bestimmt wird, typischerweise 300 mm für unbewehrten Beton.

Schwerkraftmauern stützen sich auf das Gewicht des Mauerwerkstoffs und das Gewicht des Bodens auf der Ferse, um stabilisierende Momente zu erzeugen, die dem Kippen entgegenwirken. Die Mauer muss gemäß AASHTO LRFD drei Stabilitätskriterien erfüllen: (1) Kippen – die bemessungsmäßigen stabilisierenden Momente müssen die bemessungsmäßigen kippenden Momente um ein Mindestverhältnis von 2,0 für Gebrauchslasten und 1,5 für Traglasten übersteigen; (2) Gleiten – die bemessungsmäßige horizontale Widerstandskraft (Reibung zwischen Basis und Gründungsboden plus passiver Widerstand an der Spitze) muss die bemessungsmäßige treibende Seitenkraft um ein Mindestverhältnis von 1,5 übersteigen; und (3) Grundbruch – der maximale vertikale Druck an der Spitze darf die zulässige Tragfähigkeit des Gründungsbodens nicht überschreiten, wobei die resultierende Kraft innerhalb des mittleren Drittels der Basisbreite liegen muss, um Zugspannungen an der Ferse zu vermeiden.

Schwerkraftmauern sind am wirtschaftlichsten für geringe bis mittlere Höhen – typischerweise 1,5 bis 6 Meter. Über 6 Meter hinaus macht das erforderliche Materialvolumen sie im Vergleich zu Kragarm- oder MSE-Alternativen unwirtschaftlich. Schwerkraftmauern sind üblich für Straßenstützanwendungen, Landschaftsgestaltungselemente und historische oder architektonische Umgebungen, in denen ein massives Steinerscheinungsbild gewünscht wird. Kastenmauern und Gabionenmauern sind Varianten von Schwerkraftmauern, die ineinandergreifende Holz-, Beton- oder Drahtgitterkörbe verwenden, die mit Stein gefüllt sind, um Gewicht zu erreichen und gleichzeitig Entwässerung und Flexibilität zu bieten.

Kragarmmauern

Kragarmstützmauern sind Stahlbetonkonstruktionen, die aus einem vertikalen Schaft und einer horizontalen Basisplatte bestehen – typischerweise mit L-förmigem oder umgekehrt T-förmigem Querschnitt. Der Schaft kragt aus der Basis aus, und die Basis umfasst eine Vorspitz (toe), die nach vorne ragt, und eine Ferse (heel), die unter der hinterfüllten Erde nach hinten ragt. Die Mauer widersteht seitlichem Erddruck durch Biegewiderstand – der Schaft biegt sich unter Bodendruck, und die Basis verteilt vertikale Lasten auf die Gründung. Das Gewicht des auf der Ferse lastenden Bodens trägt zum Kippwiderstand bei.

Kragarmmauern sind der häufigste Betonstützmauertyp in der Verkehrsinfrastruktur für Höhen von 3 bis 9 Metern. Über 9 Meter hinaus werden Kragarmmauern unwirtschaftlich, da die Schaftmomente übermäßige Bewehrung und Querschnittstiefe erfordern und Gegengewichtsmauern vorzuziehen sind. Typische Abmessungen einer Kragarmmauer umfassen: Schaftdicke an der Basis von 7 bis 10 Prozent der Mauerhöhe, Schaftdicke an der Krone von 200 bis 300 mm, Basisbreite von 0,4 bis 0,7 mal Mauerhöhe, Vorspitzlänge von 20 bis 33 Prozent der Basisbreite und Fersenlänge von 25 bis 40 Prozent der Basisbreite.

Die konstruktive Bemessung von Kragarmmauern gemäß AASHTO LRFD Abschnitt 11 umfasst: (1) Berechnung des aktiven Erddrucks nach Rankine oder Coulomb basierend auf dem Bodenreibungswinkel und der Wandreibung; (2) Berechnung der Schaftmomente aus seitlichem Erddruck und eventuellen Auflasten – der Schaft wird als freitragender Balken bemessen, der an der Basis eingespannt ist; (3) Bemessung der Biegebewehrung im Schaft für das maximale Moment am Übergang von Basis zu Schaft; (4) Überprüfung der Querkrafttragfähigkeit am Schaft-Basis-Anschluss – die Querkraft ist bei Mauern über 6 Meter Höhe maßgeblich an der Basis; (5) Bemessung der Temperatur- und Schwindbewehrung in den freiliegenden Flächen; (6) Dimensionierung der Basisplattenbewehrung für die Spitzendruckreaktion und die Fersenlast aus dem Bodengewicht; (7) Überprüfung der Verankerungslänge für Bewehrungsstäbe am Schaft-Basis-Knoten; und (8) Detaillierung der Arbeitsfugen und Entwässerungsvorkehrungen einschließlich Sickerlöcher durch den Schaft.

Gegengewichtsmauern

Gegengewichtsstützmauern sind Kragarmmauern mit zusätzlichen dünnen vertikalen Betonstegen – sogenannten Gegengewichten – die in regelmäßigen Abständen (typischerweise 3 bis 6 Meter Achsabstand) auf der Rückseite des Schafts angeordnet sind. Die Gegengewichte verbinden den Schaft mit der Basisplatte und erzeugen eine T-Balken-Wirkung, bei der der Schaft als durchgehende Platte wirkt, die horizontal zwischen den Gegengewichten spannt, und die Gegengewichte selbst als vertikale Kragträger wirken, die Kräfte auf die Basis übertragen. Dieses Tragsystem reduziert die Schaftbiegemomente und die Bewehrung im Vergleich zu einer einfachen Kragarmmauer gleicher Höhe erheblich.

Gegengewichtsmauern werden für Höhen über 8 bis 10 Meter gewählt, wo eine einfache Kragarmmauer übermäßig dicke Schäfte und schwere Bewehrung erfordern würde. Die Gegengewichte wandeln die Mauer effektiv von einem einseitigen Kragsystem in ein zweiseitiges Plattensystem um und reduzieren die Schaftdicke um 30 bis 50 Prozent im Vergleich zu einer äquivalenten Kragarmkonstruktion. Eine typische Gegengewichtsmauer für eine Höhe von 12 Metern hätte eine Schaftdicke von 400 bis 500 mm (gegenüber 900 bis 1200 mm bei einer einfachen Kragarmmauer), eine Gegengewichtsdicke von 300 bis 400 mm und einen Gegengewichtsabstand von 4 bis 6 Metern.

Gegengewichtsmauern haben eine höhere Baukomplexität als einfache Kragarmmauern aufgrund der erforderlichen Schalungs- und Bewehrungsdetails an den Knotenpunkten Gegengewicht-Schaft-Basis. Bei hohen Mauern gleichen die Materialeinsparungen bei Beton und Stahl jedoch in der Regel die erhöhten Arbeitskosten aus. Gegengewichtsmauern werden in tiefen Straßeneinschnitten, Eisenbahnstützanwendungen, Brückenwiderlagern für hohe Rampen und Uferbauwerken eingesetzt. Strebemauern sind die umgekehrte Konfiguration – Gegengewichte auf der freiliegenden (vorderen) Seite der Mauer anstelle der Rückseite, verwendet, wenn der Platz hinter der Mauer begrenzt ist oder eine architektonische Gestaltung gewünscht wird.

Mechanisch stabilisierte Erdstützmauern (MSE)

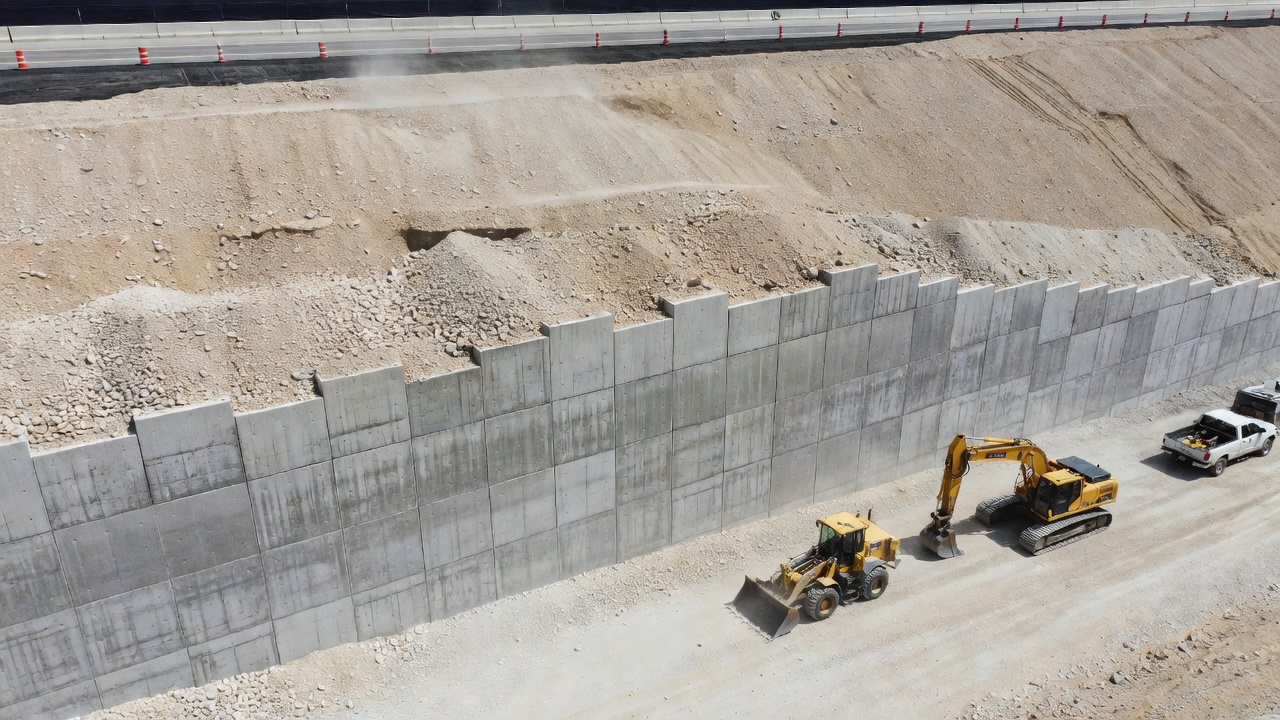

Mechanisch stabilisierte Erdstützmauern (MSE) sind Verbund-Schwerkraftstützbauwerke, die Verkleidungselemente, Bodenbewehrungen und ausgewählte körnige Hinterfüllung verwenden, um eine kohärente bewehrte Bodenmasse zu bilden, die erhebliche Lasten tragen kann. Die bewehrte Bodenmasse wirkt wie ein Schwerkraftbauwerk – ihr Eigengewicht widersteht seitlichen Drücken aus Erde, Auflasten und seismischen Ereignissen. MSE-Mauern sind der vorherrschende Stützmauertyp in der modernen US-amerikanischen Verkehrsinfrastruktur und machen laut FHWA-Statistiken jährlich über 60 Prozent des Neubaus von Stützmauern aus.

Das MSE-Mauerkonzept wurde in den 1960er Jahren vom französischen Ingenieur Henri Vidal entwickelt, wobei die erste kommerzielle Reinforced Earth®-Mauer 1966 in Frankreich gebaut wurde. Die Technologie wurde 1972 in die Vereinigten Staaten eingeführt, und die erste US-amerikanische Autobahninstallation erfolgte 1974 an der California State Route 39. Seitdem wurden MSE-Mauern für Höhen von über 40 Metern bei einigen Bergbau- und Infrastrukturprojekten gebaut. Der wirtschaftliche Vorteil von MSE-Mauern gegenüber konventionellen Stahlbetonmauern nimmt mit der Höhe zu – Kosteneinsparungen von 30 bis 50 Prozent oder mehr im Vergleich zu Kragarmmauern bei mittleren Höhen.

MSE-Mauern stützen sich auf den zugwiderstandsmechanismus der Bodenbewehrung, die lagenweise in der Hinterfüllung angeordnet ist. Die Bewehrung behindert die Bodenverformung, indem sie Herausziehwiderstand durch Reibung und Auflagerung gegen die Bodenpartikel entwickelt. Dadurch entsteht ein Verbundwerkstoff mit scheinbarer Kohäsion in der bewehrten Zone – die bewehrte Bodenmasse verhält sich wie ein kohärenter Schwerkraftblock mit eigener innerer Standsicherheit. Die drei wesentlichen Komponenten arbeiten zusammen, wie im folgenden Abschnitt beschrieben wird.

{{

Verankerte Mauern

Verankerte Stützmauern sind dünne strukturelle Wandelemente – typischerweise eine Kombination aus Stahlträgern und Ausfachung, Spundbohlen oder Ortbeton – die durch vorgespannte Erdanker (Rückverankerungen) stabilisiert werden, die in den zurückgehaltenen Boden oder Fels hinter der Mauer gebohrt werden. Die Anker werden in einem Winkel (typischerweise 15 bis 30 Grad unter der Horizontalen) installiert, durch die Mauerfläche in stabilen Boden gebohrt, einverpresst und vorgespannt, um aktive seitliche Stützung zu bieten. Die Vorspannung komprimiert den hinterfüllten Boden vor und erzeugt eine Zone erhöhter Spannung, die die Mauerauslenkung reduziert.

Verankerte Mauern werden für tiefe Baugruben in städtischen Umgebungen, Hangstabilisierungen, steile Böschungseinschnitte und die Ertüchtigung bestehender, versagender Mauern eingesetzt. Der Hauptvorteil besteht darin, dass Anker den Bau von wirtschaftlichen dünnen Mauern in beträchtlichen Höhen ermöglichen – bis zu 15 bis 20 Meter sind üblich, und tiefere Aushübe sind mit mehreren Ankerreihen möglich. Eine typische verankerte Mauer für einen 12 Meter tiefen Aushub könnte drei Ankerreihen in vertikalen Abständen von 3 bis 4 Metern verwenden, wobei jeder Anker je nach Bodenverhältnissen eine Bemessungslast von 300 bis 1000 kN liefert.

Die Bemessung verankerter Mauern gemäß AASHTO LRFD Abschnitt 11 und FHWA-RD-97-130 (Ground Anchors and Anchored Systems) umfasst: (1) Bestimmung des Ankerabstands und der Ankerneigung basierend auf der Mauergeometrie und der Stützhöhe; (2) Berechnung der Ankerbemessungslasten aus der seitlichen Erddruckverteilung und dem erforderlichen Sicherheitsbeiwert; (3) Dimensionierung der Ankerverbundlänge (Einpresszone) basierend auf den Verbundfestigkeitsparametern zwischen Boden und Einpressmörtel – Verbundspannungswerte liegen zwischen 0,3 und 1,0 MPa in Böden und 0,5 bis 2,0 MPa in Fels; (4) Bemessung der Ankerspannglieder (typischerweise hochfeste Stahllitzen oder -stäbe) auf Zugtragfähigkeit; (5) Überprüfung der Gesamtstandsicherheit des verankerten Mauersystems einschließlich möglicher Bruchflächen hinter der Ankerzone; (6) Bemessung der Mauerverkleidung zur Überbrückung der Abstände zwischen den Ankerreihen; und (7) Festlegung des Korrosionsschutzes gemäß PTI-Anforderungen (Post-Tensioning Institute) – doppelte Hüllrohrkorrosionsschutz ist für Daueranker Standard.

Bodenagelwände

Bodenagelwände sind in-situ bewehrte Bodenkonstruktionen, die durch den Einbau passiver Stahlstäbe (Nägel) in den zurückgehaltenen Boden während des Aushubs von oben nach unten hergestellt werden. Die Nägel bestehen typischerweise aus 20 bis 40 mm dicken gerippten Betonstahlstäben, die in gebohrte Löcher mit einer leichten Abwärtsneigung (10 bis 20 Grad) eingebaut und über ihre gesamte Länge vollständig einverpresst werden. Eine Spritzbetonverkleidung (100 bis 150 mm dick) mit geschweißtem Drahtgitter wird auf die ausgehobene Fläche aufgebracht, um eine Oberflächenstützung zu gewährleisten. Bodenagelwände werden von oben nach unten gebaut – jedem Aushubabschnitt von 1 bis 2 Metern folgt der Nagel einbau, das Spritzbetonauftragen und der Fortschritt zur nächsten Ebene.

Bodennägel sind passive Elemente – sie werden nach dem Einbau nicht vorgespannt. Die Last wird in den Nägeln entwickelt, wenn sich der zurückgehaltene Boden während der nachfolgenden Aushubabschnitte verformt. Die Nagel-Boden-Interaktion erzeugt Herausziehwiderstand durch die Verbundwirkung zwischen Einpressmörtel und Boden entlang der Nagellänge. Das System funktioniert als kohärente bewehrte Bodenmasse, ähnlich im Verhalten wie MSE-Mauern, wird jedoch in-situ und nicht von unten nach oben gebaut.

Bodenagelwände eignen sich am besten für Böschungseinschnitte in Bodenverhältnissen, die während des Aushubs kurzzeitig (typischerweise 1 bis 2 Meter) ungestützt stehen können. Sie werden häufig zur Stabilisierung von Autobahneinschnitten, für Brückenwiderlager-Flügelwände, Tunneleingangsaushube und Hangrutschungssanierungen eingesetzt. Die maximale praktische Höhe beträgt typischerweise 15 bis 20 Meter, obwohl mit mehreren Nagelreihen auch höhere Wände gebaut wurden. Bodenagelwände sind im Allgemeinen wirtschaftlicher als verankerte Mauern für mittlere Höhen, da keine Ankerhardware, Spanngliedvorspannung und Korrosionsschutzsysteme erforderlich sind.

Das FHWA-Bemessungshandbuch für Bodenagelwände (FHWA GEC-7, Soil Nail Walls Design Manual) spezifiziert die Bemessungsverfahren einschließlich: (1) Bestimmung der Nagellänge basierend auf der inneren Standsicherheitsanalyse unter Verwendung eines Grenzgleichgewichtsansatzes mit potenziellen Bruchflächen durch die bewehrte Zone; (2) Berechnung der Nagelherausziehkraft aus den Verbundspannungen zwischen Einpressmörtel und Boden; (3) Überprüfung der äußeren Standsicherheit (Kippen, Gleiten, Grundbruch); (4) Bemessung der Spritzbetonverkleidung auf Biegung und Durchstanzen an den Nagelköpfen; und (5) Bereitstellung einer dauerhaften Entwässerung hinter der Verkleidung – FHWA GEC-7 fordert durch die Verkleidung führende Sickerabläufe im Abstand von 1,5 bis 3 Metern, um hydrostatische Druckaufbauten zu verhindern, die zur Ablösung des Spritzbetons führen.

Spundwände

Spundwände sind durchgehende Wände aus ineinandergreifenden Stahl-, Vinyl- oder Betonfertigteilpfählen, die in den Boden gerammt werden, um ein vertikales Erdhaltesystem zu schaffen. Die Pfähle werden mit Vibrations- oder Schlagbären gerammt und greifen an ihren Kanten ineinander, um eine durchgehende Barriere zu bilden. Spundwände widerstehen seitlichem Erddruck durch Biegewiderstand des Pfahlquerschnitts und, wo verwendet, Rückverankerungen oder Aussteifungssysteme. In freitragender Konfiguration wirkt die Wand als vertikaler Balken, der im Boden unterhalb des Aushubniveaus eingespannt ist.

Stahlspundbohlen sind der häufigste Typ und werden in Standardprofilen hergestellt, darunter Z-Profile, U-Profile und Flachstegprofile. Die Widerstandsmomente reichen von 1.200 bis 4.500 cm³/m Wand, bei typischen Pfahllängen von 6 bis 20 Metern. Vinylspundbohlen werden für niedrige Anwendungen (bis zu 3 Metern) verwendet, wo chemische Beständigkeit erforderlich ist oder die Ästhetik eine farbige Wand erfordert. Betonspundbohlen sind vorgespannt und werden für Wasserbauwerke und dauerhafte Wände in aggressiven Umgebungen eingesetzt.

Spundwände werden verwendet für: (1) temporäre Aushubstützung bei Fundamentarbeiten und Versorgungsleitungsgräben; (2) Fangedämme für Brückenpfeilerbau im Wasser; (3) Hochwasserschutzwände und Deichsysteme; (4) Wasserbauwerke wie Kaianlagen, Dockwände und Seemauern; (5) Schlitzwände zur Grundwassersteuerung; und (6) Hangrutschungsstabilisierung in weichen Böden. Spundwände sind vorteilhaft, wenn eine schnelle Installation erforderlich ist, wenn Vibrationen akzeptabel sind und wenn die Wand wasserdicht sein muss.

Die Bemessung von Spundwänden nach AASHTO- und FHWA-Methodik umfasst: (1) Berechnung der seitlichen Erd- und Wasserdrücke – der Wasserdruck dominiert oft bei Wasserbauanwendungen; (2) Bestimmung der erforderlichen Einbindetiefe des Kragarms für die Einspannung gegen Rotation und seitliche Bewegung – die typische Einbindetiefe beträgt das 1,2- bis 1,5-fache der freien Höhe bei freitragenden Wänden; (3) Dimensionierung des Pfahlwiderstandsmoments aus dem maximalen Biegemoment; (4) Überprüfung der Gesamtstandsicherheit des hinterfüllten Bodens; und (5) Bemessung der Ankersysteme falls erforderlich – verankerte Spundwände verwenden eine oder zwei Reihen von Rückverankerungen, um die Pfahlquerschnittsanforderungen und die Wanddurchbiegung zu reduzieren.

MSE-Mauer-Komponenten

Verkleidungselemente

Die Verkleidung einer MSE-Mauer erfüllt drei Funktionen: (1) Einschließen der Hinterfüllung an der freiliegenden Fläche, um Bodenausbröckelung zu verhindern; (2) Übertragung der Bewehrungslast von den Bewehrungsbändern oder -gittern in die Bodenmasse durch die Verbindung zur Verkleidung; und (3) Bereitstellung von architektonischer Oberfläche und Witterungsschutz. Verkleidungselemente sind typischerweise vorgefertigte Betonplatten in standardmäßiger kreuzförmiger (1,5 m × 1,5 m), rechteckiger (1,5 m × 3,0 m) oder quadratischer Geometrie. Die Plattendicke liegt je nach Mauerhöhe zwischen 100 und 200 mm, wobei für hohe Mauern und architektonische Oberflächen dickere Platten erforderlich sind.

Die Verkleidungsplatten verfügen über eingelassene Verbindungsvorrichtungen zur Befestigung der Bodenbewehrung – typischerweise angeschraubte Klemmplatten, Schlaufenverbinder oder Nut-Feder-Systeme für Stahlbänder sowie PVC-Hüllrohrverbindungen für geosynthetische Bänder. Die Platten werden auf Nivellierfundamenten aus Magerbeton oder verdichtetem Granulatmaterial verlegt, um eine gleichmäßige Auflast zu gewährleisten. Die Platten sind durch Lagerpads oder komprimierbare Fugen an den Verbindungspunkten getrennt, um unterschiedliche Bewegungen zwischen benachbarten Platten während der Hinterfüllplatzierung und im Betrieb aufzunehmen.

Alternative Verkleidungstypen umfassen: (1) Drahtgitterverkleidungen (TerraTrel®- und GeoTrel®-Systeme) – feuerverzinkte Stahldrahtgitterkörbe, die eine flexible, begrünte Oberfläche bilden; (2) vollständige Betonplatten – verwendet wo architektonische Behandlungen wie Quaderstein, Ziegel oder Formschalungs-Oberflächen erforderlich sind; (3) Blockverkleidungen – modulare Betonsteine, die ohne mechanische Bewehrungsverbindungen ineinandergreifen, verwendet in niedrigen segmentalen Stützmauern; und (4) geschweißte Drahtverkleidungen – verwendet für temporäre Bauwerke oder steile bewehrte Böschungen, wo die Verkleidungslasten gering sind.

Bodenbewehrung

Bodenbewehrungen sind die zugwiderstandsleistenden Elemente, die die bewehrte Verbundbodenmasse bilden. Es gibt zwei Kategorien: dehnbare Bewehrungen (Geokunststoffe) und nicht dehnbare Bewehrungen (Stahlbänder und -gitter).

Stahlbandbewehrungen sind typischerweise 50 mm (2 Zoll) breite und 4 mm dicke feuerverzinkte Stahlbänder mit Hochhaftungs-Rippenprofil (HA) – periodische Verformungen, die in die Bandoberfläche eingewalzt werden, um die Verbundwirkung zwischen Boden und Band zu erhöhen. Die Bänder werden in vertikalen Abständen von 500 bis 750 mm angeordnet, mit Längen, die von 0,7H oben bis mindestens 0,7H an der Basis variieren, wobei H die Mauerhöhe ist. Die minimale Bandlänge beträgt typischerweise 3 Meter, die maximale wird durch die zurückgehaltene Bodenzone bestimmt. Die Verbindungen zur Verkleidung erfolgen über angeschraubte Klemmplatten oder Schlaufenverbindungen. Stahlgitterbewehrungen (leiterartig) verwenden Querstäbe, die an Längsstäbe angeschweißt sind, um eine erhöhte Herausziehkraft durch passiven Auflagerwiderstand an den Querstäben zu erzielen.

Geosynthetische Bandbewehrungen (GeoStrap®) bestehen aus hochfesten Polyesterfasern, die in einem Polyethylenmantel eingeschlossen sind, und bieten Korrosionsbeständigkeit in aggressiven Umgebungen, in denen feuerverzinkter Stahl korrodieren würde. Geokunststoffbewehrungen sind dehnbar – sie verlängern sich unter Last stärker als Stahl, was die Lage der maximalen Zugspannungslinie innerhalb der bewehrten Masse beeinflusst. Dehnbare Bewehrungen erfordern typischerweise längere Bewehrungslängen (0,8H bis 1,0H) im Vergleich zu Stahlbewehrungen (0,7H), und die Verkleidung muss so ausgelegt sein, dass sie größere Verformungen aufnehmen kann.

Die Herausziehkraft der Bewehrung ist der kritische Bemessungsparameter – sie steuert die erforderliche Länge und den Abstand. Die Herausziehkraft hängt von der effektiven Überlagerungsspannung, der Bewehrungsbreite, dem Interaktionskoeffizienten (Boden-Bewehrungs-Verbund) und der Länge der Bewehrung ab, die jenseits der kritischen Bruchfläche eingebettet ist. Die Interaktionskoeffizienten liegen zwischen 0,8 und 1,0 für Stahlbänder in körniger Hinterfüllung und zwischen 0,5 und 0,9 für Geokunststoffe, abhängig von der Bodenart.

Ausgewählte Hinterfüllung

Ausgewählte Hinterfüllung ist das körnige Füllmaterial, das innerhalb der bewehrten Zone einer MSE-Mauer platziert wird. Die Kornabstufung, Plastizität, elektrochemischen Eigenschaften und Haltbarkeit der Hinterfüllung sind entscheidend für die Leistungsfähigkeit der MSE-Mauer. Die ideale ausgewählte Hinterfüllung ist freidränierendes Granulatmaterial mit: (1) maximaler Partikelgröße von 100 mm (4 Zoll); (2) nicht mehr als 15 Prozent Durchgang durch das Sieb Nr. 200 (0,075 mm); (3) Plastizitätsindex (PI) von 6 oder weniger; (4) minimalem Reibungswinkel von 34 Grad, bestimmt durch direkten Scherversuch; (5) niedriger elektrochemischer Aggressivität – spezifischer Widerstand von 3.000 Ohm-cm oder mehr, pH-Wert zwischen 5,5 und 10, Chloridgehalt unter 100 ppm und Sulfatgehalt unter 200 ppm.

Das Hinterfüllmaterial muss gemäß dem Unified Soil Classification System (USCS) als GW, GP, GM, SW oder SP klassifiziert werden – gut oder schlecht abgestufte Kiese und Sande mit geringem Feinanteil. Bodenmaterial von der Baustelle, das diese Kriterien erfüllt, kann verwendet werden, wenn es zur Erreichung der erforderlichen Abstufung aufbereitet wird. Grenzwertige Hinterfüllung mit höheren Feinanteilen (bis zu 50 Prozent Durchgang durch Sieb Nr. 200) kann in einigen proprietären MSE-Systemen mit längeren Bewehrungslängen und -abständen verwendet werden, erfordert jedoch zusätzliche Bemessungsüberlegungen und reduzierte Korrosionsnutzungsdauerannahmen gemäß FHWA.

Recycelte Materialien – einschließlich gebrochenem Beton, wiedergewonnenem Asphalt (RAP) und recyceltem Glas – können als MSE-Hinterfüllung verwendet werden, wenn sie geprüft und vom Ingenieur freigegeben wurden. Leichtfüllung – einschließlich Leichtzuschlag, zellularem Leichtbeton (LDCC) und Schaumglasgranulat – wird verwendet, wo das MSE-Mauerfundament einen reduzierten Sohldruck erfordert. Leichtmaterialien reduzieren die vertikale Spannung auf weiche Gründungsböden und können die Mauersetzung im Vergleich zu konventioneller körniger Hinterfüllung um 50 Prozent oder mehr reduzieren.

Mauerentwässerung

Die Entwässerung ist der mit Abstand wichtigste Faktor für die Leistungsfähigkeit von Stützmauern. Hydrostatischer Druck durch Wasseransammlung hinter einer Mauer ist die Hauptursache für Stützmauerversagen und kann die seitlichen Kräfte im Vergleich zu entwässerten Bedingungen um 100 bis 300 Prozent erhöhen. AASHTO LRFD Abschnitt 11.10.8 macht die Mauerentwässerung ausdrücklich zur konstruktiven Anforderung – sie ist nicht optional. Das Standard-Entwässerungssystem für dauerhafte Stützmauern besteht aus einer dreiteiligen Hierarchie: Kaminentwässerung, Schichtentwässerung und Sickerlöcher.

Kaminentwässerung

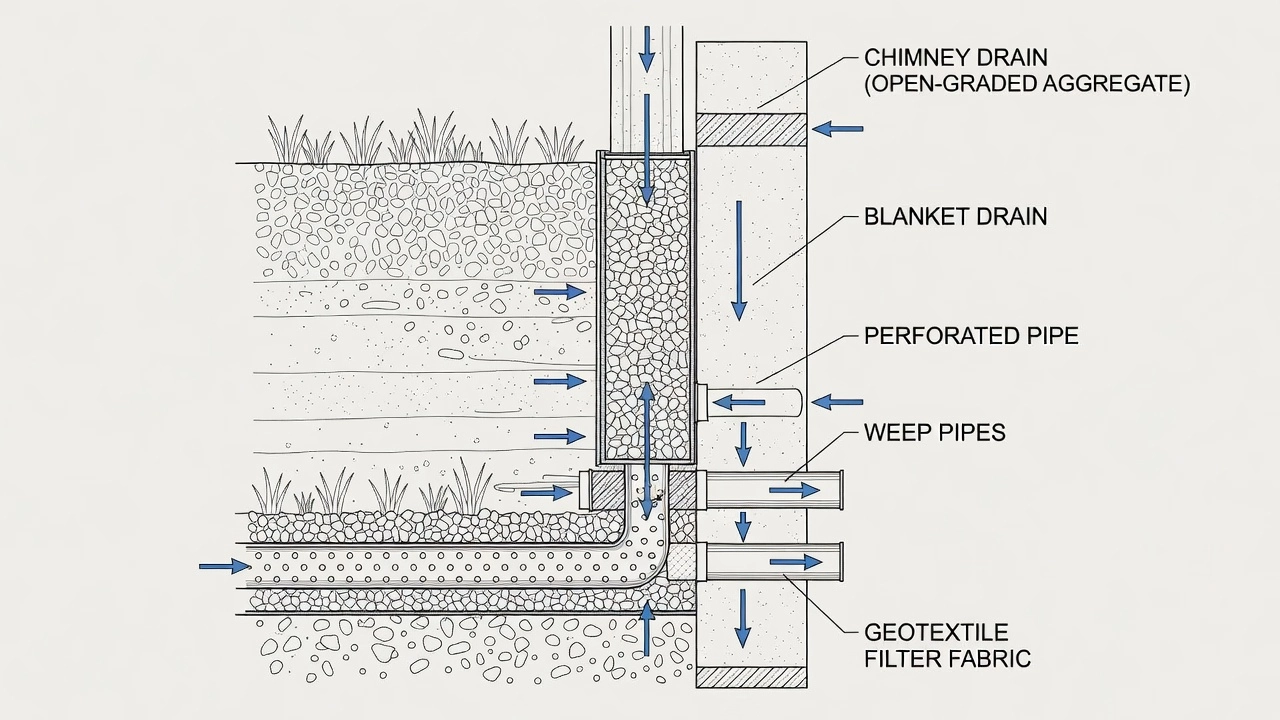

Die Kaminentwässerung ist eine vertikale Dränschicht, die unmittelbar hinter der Mauerverkleidung angebracht wird. Sie besteht aus AASHTO M 43 Nr. 57 offengradiertem Zuschlag (typischerweise 25 bis 4,75 mm Stein) oder einer Geokomposit-Entwässerungsplatte (genoppte HDPE-Platte oder dreidimensionales Polymernetz, umwickelt mit Vlies-Geotextil). Die Kaminentwässerung sammelt Wasser, das durch die Hinterfüllung nach unten sickert, und leitet es zur Schichtentwässerung an der Basis. Die Kaminentwässerung erstreckt sich von der Mauerkrone bis zur Schichtentwässerung an der Basis, mit einer Mindestdicke von 300 mm für Zuschlagdränagen oder 25 mm für Geokompositplatten.

Schichtentwässerung

Die Schichtentwässerung ist eine horizontale Dränschicht entlang der Mauerbasis, die sich von der Ferse der Basisplatte oder der Rückseite der Kaminentwässerung nach hinten in die hinterfüllte Erde erstreckt. Die Schichtentwässerung fängt Wasser auf, das durch die Kaminentwässerung fließt, und leitet es zu Ablaufstellen. Ein perforiertes PVC- oder HDPE-Rohr (typischerweise 150 bis 200 mm Durchmesser) wird innerhalb der Schichtentwässerung verlegt, um Wasser zu sammeln und zu den Auslässen zu leiten. Die Mindestdicke der Schichtentwässerung beträgt 300 mm aus AASHTO Nr. 57 Zuschlag, umwickelt mit einem AASHTO M 288 Klasse 2 Vlies-Geotextilfilter, um Bodeneintrag und Verstopfung zu verhindern.

Sickerlöcher

Sickerlöcher (auch Sickerabläufe oder Mauerdurchlässe genannt) sind kurze PVC-Rohre, die durch die Mauerverkleidung gesetzt werden, um gesammeltes Wasser durch Schwerkraft abzuleiten. Standard-Sickerlöcher sind 50 bis 100 mm (2 bis 4 Zoll) dicke Schedule-40-PVC-Rohre, die mit einem Gefälle von 2 bis 5 Prozent durch die Verkleidung verlegt werden. Jedes Sickelloch ist mit einem AASHTO M 288 Klasse 2 Vlies-Geotextil-Filtersock umwickelt oder von einer abgestuften Kiespackung gemäß AASHTO M 43 umgeben, um Bodeneintrag in die Dränage zu verhindern. Der Auslass ragt 150 bis 300 mm (6 bis 12 Zoll) über die Verkleidungsfläche hinaus, um Verfärbungen zu vermeiden, und ist mit einem Spritzschutz oder einer Steinpackung abgeschlossen.

Der Sickellochabstand gemäß FHWA-NHI-10-024 beträgt typischerweise 1,5 bis 3 Meter (5 bis 10 Fuß) horizontal und 1 bis 2,5 Meter (3 bis 8 Fuß) vertikal, wobei der Abstand in Zonen mit erwartetem hohem Sickerwasseraufkommen enger ist. Sickerlöcher werden immer am tiefsten Punkt der Mauer platziert, um eine vollständige Entwässerung zu gewährleisten. Die unterste Sickellochreihe muss sich an oder nahe der Mauerbasis befinden, unmittelbar oberhalb des Sohlbalkens oder Nivellierfundaments.

Wenn das Entwässerungssystem fehlt, verstopft oder unterdimensioniert ist, erhöht der hydrostatische Druck hinter der Mauer die seitlichen Kräfte bis zum Versagen. Die FHWA-Studie von Loehr et al. (2008) ergab, dass bei 72 Prozent der untersuchten Stützmauerversagen eine unzureichende Entwässerung eine primäre oder beitragende Ursache war. Das Versagen der Stützmauer am Brahmaputra-Fluss in Indien (2012) und das Versagen der MSD-Deponiewand in den USA (2002) hatten beide die Entwässerung als kritischen Faktor. Die Oberflächenentwässerung – einschließlich der Profilierung der Hinterfüllungsoberfläche, um Oberflächenabfluss von der Mauerkrone wegzuleiten, und der Bereitstellung eines befestigten Grabens oder einer Mulde am Mauerfuß – ist eine ergänzende Anforderung zur unterirdischen Entwässerung.

Mauerschäden

Rissbildung

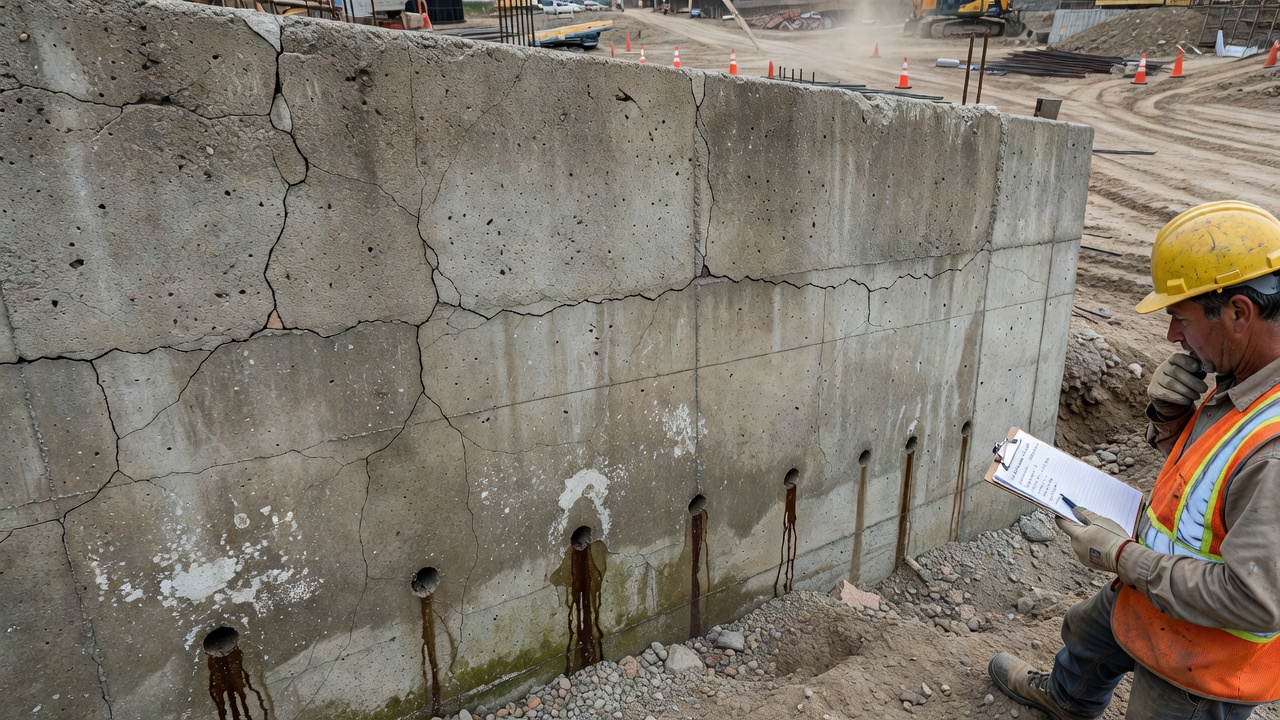

Rissbildung ist der sichtbarste Schadensindikator bei Betonstützmauern. Risse werden nach Orientierung und Muster klassifiziert: Horizontale Risse in der Nähe des Schaft-Basis-Übergangs deuten auf Biegeüberbeanspruchung durch übermäßigen Seitendruck oder unzureichende Bewehrung hin; Vertikale Risse können auf thermische Ausdehnung, Schwinden oder differenzielle Gründungssetzungen zurückzuführen sein; Diagonale Risse deuten typischerweise auf Querkraftüberbeanspruchung oder differentielle Bewegungen hin; Netzrissbildung (Kartenrisse) deutet auf Oberflächenschwinden oder Materialzerfall hin; und Rissverzweigungen – mehrere von einem Punkt ausgehende Risse – deuten auf konzentrierte Spannung durch einen lokalen Fehler hin.

Gemäß FHWA-Prüfprotokollen für Stützmauern gelten Rissbreiten von mehr als 0,3 mm (1/64 Zoll) aus ästhetischen Gründen und mehr als 0,5 mm (1/32 Zoll) für die strukturelle Bewertung als bedeutsam. Risse, die sich durch die gesamte Wanddicke erstrecken (durchgehende Risse), sind schwerwiegender als Oberflächenrisse. Aktive Risse (solche, die sich im Laufe der Zeit weiter verbreitern) werden durch Rissüberwachung identifiziert – Anbringen von Glas-Tell-Tales, Rissmessuhren oder digitalen Wegaufnehmern und regelmäßige Messung. Eine Rissbewegung von mehr als 2 mm pro Jahr gilt als fortschreitend und erfordert eine strukturelle Überprüfung.

Neigung

Neigung (auch Schiefstellung oder Rotation genannt) ist die Drehung der Stützmauer um ihre Basis, die zu einer Abweichung von der Lotrechten der Mauerfläche führt. Die Neigung wird als horizontale Verschiebung der Mauerkrone geteilt durch die Mauerhöhe gemessen, ausgedrückt in Prozent oder in Einheiten von H/X. Eine Neigung von 1 Prozent der Mauerhöhe (z. B. 40 mm Neigung bei einer 4 Meter hohen Mauer) ist wahrnehmbar und erfordert eine Untersuchung. Eine Neigung von mehr als 2 Prozent gilt als bedeutsam und erfordert gemäß FHWA-Kriterien eine strukturelle Bewertung. Eine Neigung von mehr als 5 Prozent deutet typischerweise auf ein beginnendes Versagen hin.

Neigung wird verursacht durch: (1) Kippmoment übersteigt das Widerstandsmoment, typischerweise durch undrainierten hydrostatischen Druck oder Auflastüberlastung; (2) Basisgleiten – horizontale Verschiebung der gesamten Mauer aufgrund unzureichender Reibung oder passiven Widerstands; (3) Grundbruch – Rotation aufgrund übermäßigen Spitzendrucks, der die Grundbruchtragfähigkeit überschreitet; (4) tiefgreifende Gesamtinstabilität – eine Bruchfläche, die unter der Mauer durch die Gründungsböden verläuft; und (5) Bauausführungsprobleme – unzureichende Verdichtung der Hinterfüllung, unzureichende Einbindetiefe oder falsche Basisgeometrie.

Ausbeulung

Ausbeulung ist die nach außen gerichtete Verformung der Mauerfläche zwischen Stützen – häufig beobachtet bei MSE-Mauern (Verkleidungsausbeulung zwischen Bewehrungslagen), verankerten Mauern (zwischen Ankerreihen) und Spundwänden (zwischen Anker- oder Aussteifungspunkten). Ausbeulung deutet auf innere Schädigung hin – die Bodenbewehrung hat ihre Zug- oder Herausziehkraft erreicht, oder die Verkleidung hat ihre Biegetragfähigkeit zwischen den Bewehrungselementen überschritten. Ausbeulung bei MSE-Mauern tritt typischerweise auf, wenn der vertikale Bewehrungsabstand die Biegetragfähigkeit der Platte übersteigt oder wenn die Hinterfüllung schlecht verdichtet ist.

Ausbeulung wird als horizontale Abweichung der Mauerfläche von einer geraden Kante oder Richtschnur gemessen, die zwischen den Stützen angebracht wird. Eine Ausbeulung von mehr als 25 mm (1 Zoll) gilt bei MSE-Mauern mit Betonplattenverkleidungen als bedeutsam. Ausbeulungen von mehr als 50 mm erfordern eine strukturelle Bewertung. Ausbeulung am Mauerfuß ist besonders schwerwiegend, da sie auf einen Verlust der Basisrückhaltung oder Basisgleiten hindeutet.

Verkleidungsverfall

Verkleidungsverfall umfasst Betonabplatzungen, Abblätterungen, Delamination und Oberflächenzerfall. Abplatzungen – das Ablösen von Oberflächenbeton in Flocken oder Splittern – legen die Bewehrung für Korrosion frei und reduzieren den strukturellen Querschnitt. Abblätterungen – der Verlust von Oberflächenmörtel, der grobe Zuschläge freilegt – deuten auf Frost-Tau-Schäden oder chemischen Angriff durch Tausalze hin. Delamination – Trennung von Betonschichten parallel zur Oberfläche – resultiert aus Bewehrungskorrosionsdruck oder Kaltfugen bei der Bauausführung.

Der Verfall wird bewertet durch: (1) Sichtprüfung – Aufzeichnung von Fläche und Tiefe von Abplatzungen, Abblätterungen und Delamination; (2) Abklopfen – Abklopfen der Betonoberfläche mit einem Hammer zur Identifizierung hohl klingender Bereiche, die auf Delamination hindeuten; (3) Messen der Verfallstiefe mit einer Sonde; (4) Prüfen der Betonfestigkeit mit Rückprallhammer oder Kernbohrung; und (5) Dünnschliffuntersuchung zur Identifizierung von Verfallsmechanismen, wenn Frost-Tau, Alkali-Kieselsäure-Reaktion (AKR) oder Sulfatangriff vermutet wird.

Korrosion

Korrosion der Stahlbewehrung ist das primäre Dauerhaftigkeitsproblem bei Betonstützmauern und MSE-Mauern mit Stahlbodenbewehrung. Korrosion tritt auf, wenn Chloride aus Tausalzen oder Meeresumgebungen die Betondeckung durchdringen oder wenn die Hinterfüllung aggressive Chemikalien enthält. Der Korrosionsprozess produziert Rostprodukte, die das 6- bis 10-fache Volumen des ursprünglichen Stahls einnehmen und expandierende Spannungen erzeugen, die die Betondeckung reißen und abplatzen lassen.

Bei MSE-Mauern hat feuerverzinkte Stahlbewehrung gemäß AASHTO- und FHWA-Kriterien eine Nutzungsdauer von 75 bis 100 Jahren in nicht aggressiver Hinterfüllung. In aggressiven Umgebungen (hoher Chloridgehalt, niedriger spezifischer Widerstand, niedriger pH-Wert) wird die Zinkbeschichtung schneller abgebaut, und es ist ein zusätzlicher Korrosionsschutz erforderlich – einschließlich dickerer Verzinkung (mindestens 85 Mikrometer), Epoxidbeschichtung oder Verwendung von geosynthetischer Bewehrung (GeoStrap-Polyesterbänder), die nicht korrodierbar ist. Das FHWA-MSE-Mauer-Bemessungsverfahren verwendet ein Opferschichtmodell für Stahlbewehrung – das Stahlband wird mit einem Dickenopfer von 1,5 bis 2 mm bemessen, das über die Nutzungsdauer durch Korrosion verbraucht wird.

Korrosionsprüfung umfasst: (1) visuelle Erkennung von Rostflecken auf Betonplattenflächen; (2) Abplatzungen an Bewehrungsstellen; (3) Betondeckungsmessungen zur Messung der Betondeckung über der Bewehrung; (4) Halbelement-Potenzialmessung zur Identifizierung aktiver Korrosionszonen – Potenziale negativer als −350 mV gegenüber Cu/CuSO4 deuten auf eine über 90-prozentige Wahrscheinlichkeit aktiver Korrosion hin; (5) Chloridgehaltprüfung an Pulverproben aus der Bewehrungstiefe – Chloridwerte über 0,05 Gewichtsprozent des Betons lösen Korrosionsbeginn aus; und (6) Bewehrungsfreilegung und Sichtprüfung in fortgeschrittenen Fällen.

Entwässerungsversagen

Entwässerungsversagen ist die Unfähigkeit des Mauerentwässerungssystems, den hydrostatischen Druck hinter der Mauer abzubauen. Zu den Indikatoren gehören: (1) Verstopfte oder fehlende Sickerlöcher – Sickerlöcher, die während oder nach Regenfällen nicht abfließen; (2) Wasserflecken auf der Mauerfläche – vertikale rostfarbene oder dunkle Verfärbungen unterhalb von Sickerlochpositionen; (3) Gesättigte Hinterfüllung an der Mauerkrone – sichtbare Wasseransammlung oder gesättigter Boden hinter der Mauer; (4) Ausblühungen – weiße Mineralablagerungen auf der Mauerfläche durch Wasser, das durch den Beton wandert; (5) Bewuchs an Sickerlochpositionen – Wurzeln, die in Entwässerungsrohre eindringen; und (6) Eisschäden – Frost-Tau-Abplatzungen um Sickerlöcher in kalten Klimazonen.

Entwässerungsversagen ist die am besten vermeidbare Ursache für Stützmauerversagen – die Instandhaltung funktionsfähiger Entwässerungssysteme durch regelmäßige Prüfung und Reinigung ist eine der kosteneffektivsten Praktiken des Infrastruktur-Anlagenmanagements. Die FHWA empfiehlt, Sickerlöcher in Gebieten mit hoher Sedimentfracht jährlich zu reinigen und nach jedem Regenereignis von mehr als 50 mm (2 Zoll) in 24 Stunden die Entwässerungsfunktion zu überprüfen.

Weitere Schäden

Weitere bedeutende Schäden umfassen: Setzung – vertikale Abwärtsbewegung der Mauer relativ zum hinterfüllten Gelände oder zu benachbarten Bauwerken, verursacht durch Gründungsbodenkonsolidierung oder Ausspülung des Stützmaterials; Ausspülung – Entfernung von Gründungsboden am Mauerfuß durch fließendes Wasser, häufig bei Stützmauern an Bächen und Entwässerungskanälen; Fugenöffnung – Aufweitung von Fugen zwischen vorgefertigten Verkleidungsplatten in MSE-Mauern, was auf Bewehrungsherausziehen oder Bodenmasserverformung hindeutet; Vegetationsschäden – Durchdringung von Verkleidungsfugen und Entwässerungssystemen durch Wurzeln; und Anprallschäden – durch Fahrzeugkollisionen, Trümmeraufprall oder Baugeräte.

Mauerprüfung

Die Stützmauerprüfung wird durch das FHWA-CFLHD-Protokoll zur Bestandsaufnahme und Zustandsbewertung von Stützmauern sowie durch die Mauerverwaltungsprogramme der einzelnen staatlichen Straßenbauämter geregelt. Das Prüfprogramm umfasst zwei Stufen:

Stufe 1 – Bestandsaufnahme und allgemeine Prüfung: Erstellung eines Mauerbestandsdatensatzes mit Standort, Mauertyp, Abmessungen, Baujahr, Eigentümer, Konstruktionszeichnungen und geotechnischen Bedingungen. Die allgemeine Prüfung ist eine visuelle Begehungsbewertung, die alle sichtbaren Schäden dokumentiert und eine erste Zustandsbewertung zuweist. Prüfungen der Stufe 1 werden im 2-Jahres-Rhythmus für Routinemauern und jährlich für Mauern an Standorten mit hohem Schadensfolgerisiko (neben Autobahnen, Eisenbahnen, bewohnten Gebäuden) durchgeführt.

Stufe 2 – Detailprüfung: Durchgeführt, wenn die Prüfung der Stufe 1 bedeutende Mängel feststellt (Bewertung 4 oder niedriger in einer Kategorie). Umfasst quantitative Messungen der Neigung (Neigungsmesser, Theodolit-Vermessung), Risskartierung (Rissbreitenmessgeräte, fotografische Dokumentation), Materialprobenahme (Betonkerne, Hinterfüllproben, Bewehrungsproben), Entwässerungsdurchflusstests, Grundwasserüberwachung und Strukturanalyse anhand der Konstruktionsunterlagen. Prüfungen der Stufe 2 können Spezialausrüstung erfordern, darunter Hubarbeitsbühnen für den Zugang zu hohen Mauern, Behälterbefahrung für den Zugang zu Entwässerungsbauwerken und geotechnische Instrumentierung zur Bewegungsüberwachung.

FHWA-Zustandsbewertungsskala für Mauern

Das FHWA-CFLHD-Protokoll verwendet eine Zustandsbewertungsskala von 0 bis 9:

Mauern mit einer Bewertung von 4 oder niedriger erfordern einen Korrekturmaßnahmenplan und erhöhte Prüfhäufigkeit. Mauern mit einer Bewertung von 3 oder niedriger erfordern eine strukturelle Überprüfung durch einen zugelassenen Fachingenieur. Mauern mit einer Bewertung von 2 oder niedriger können Verkehrsbeschränkungen oder Notfallsperrungen erfordern, abhängig von der Schadensfolge.

Prüfliste

Eine umfassende Mauerprüfung gemäß FHWA-Protokoll umfasst: (1) Maueridentifikation – eindeutige ID, Standortkoordinaten, Typ, Abmessungen, Baujahr; (2) Standortbedingungen – Entwässerungsmuster, angrenzende Bauwerke, Verkehrsbelastung, Ausspülungspotenzial; (3) Verkleidungszustand – Rissbildung, Abplatzungen, Abblätterungen, Verfärbungen, Fugenzustand, Verbindungszustand; (4) Mauerflucht – Neigungsmessung an mehreren Punkten entlang der Mauer, Ausbeulungsmessung, Setzung an der Krone; (5) Entwässerungssystem – Sickerlöcherfunktion, Rohrzustand, Auslasszustand, Filtergewebezustand (falls sichtbar); (6) Bewehrung – Korrosion, Freilegung, Verbindungsintegrität; (7) Gründung – Ausspülung, Untergrabung, Setzung, Fuß erosion; (8) Hinterfülltes Gelände – Setzungsrisse, Dolinen, Hanginstabilität, Bewuchs; (9) Auflasten – unbefugte Hinterfüllung, Fahrzeuglasten, Bauwerke neben der Mauerkrone; und (10) Fotodokumentation – Gesamtmauerfotos, Schadensnahaufnahmen, Fotoprotokolle mit Standortkartierung.

Stützmauern bei Brückenrampen

Stützmauern an Brückenrampen dienen als Widerlager – die Endstützkonstruktionen, die die Rampendammhinterfüllung zurückhalten und vertikale Brückenlasten auf den Gründungsboden übertragen. Das Widerlager besteht typischerweise aus einer Rückwand (die die Rampenhinterfüllung hinter der Brücke zurückhält), einem Schaft (der das Brückenlager trägt) und einer Gründungsplatte (die Lasten auf die Gründung verteilt). Flügelwände erstrecken sich seitlich vom Widerlager, um die Rampendammhinterfüllung an den Seiten der Brücke zurückzuhalten.

MSE-Mauern sind der häufigste Widerlagertyp für moderne Autobahnbrücken und machen über 50 Prozent des Neubaus von Brückenwiderlagern aus. Das MSE-Widerlager besteht aus bewehrtem Erdfüllmaterial mit vorgefertigten Betonverkleidungsplatten auf der Vorderseite. Die Brückenüberbaulager tragen auf einer Lagerbank, die auf der MSE-Masse vergossen ist, oder auf diskreten Lagerpads auf der MSE-Mauerabdeckung. MSE-Widerlager bieten: (1) Kosteneinsparungen von 20 bis 40 Prozent gegenüber konventionellen Betonwiderlagern; (2) schnelle Bauausführung – Mauern können mit 5 bis 10 Metern pro Tag errichtet werden; (3) Toleranz für Setzungen – MSE-Massen nehmen bis zu 100 mm Gesamtsetzung auf; (4) Wegfall von Pfählen in tragfähigen Gründungsböden; und (5) erhöhte Stabilität – die bewehrte Bodenmasse bietet eine breitere Basis für die Lastverteilung.

Die Schnittstelle zwischen Widerlager und Rampenbelag ist eine kritische Leistungszone. Differenzielle Setzung zwischen MSE-Widerlager und Rampendamm verursacht die Brückenrampenabsenkung – einen vertikalen Versatz am Übergang von Brücke zu Fahrbahn, der Fahrzeugstoßbelastungen und Fahrkomfortverschlechterung erzeugt. Rampensetzungsplatten und Übergangsplatten (Stahlbetonplatten, die vom Brückenlager zu einer Kofferplatte im Rampenbelag spannen) werden zur Steuerung dieses Übergangs eingesetzt.

Die Prüfung von Widerlagerstützmauern konzentriert sich auf: (1) Widerlagerbewegung – sowohl horizontal (Neigung) als auch vertikal (Setzung), gemessen von Referenzpunkten auf der Widerlagerabdeckung; (2) Lagerzustand – Korrosion, Rissbildung oder Verschiebung von Brückenlagern; (3) Zustand der Übergangsplatte – Rissbildung, Setzung oder Untergrabung am Brückenende; (4) Flügelwandzustand – Trennung vom Widerlager, Neigung, Entwässerung; (5) Ausspülung am Widerlagerfuß – insbesondere bei Widerlagern in Fließgewässern; und (6) Entwässerung an der Widerlager-Hinterfüllungs-Grenzfläche – der kritischen Zone, wo Wasseransammlung Hinterfüllungserosion und Setzung verursacht.

{{

Stützmauern an Flughäfen

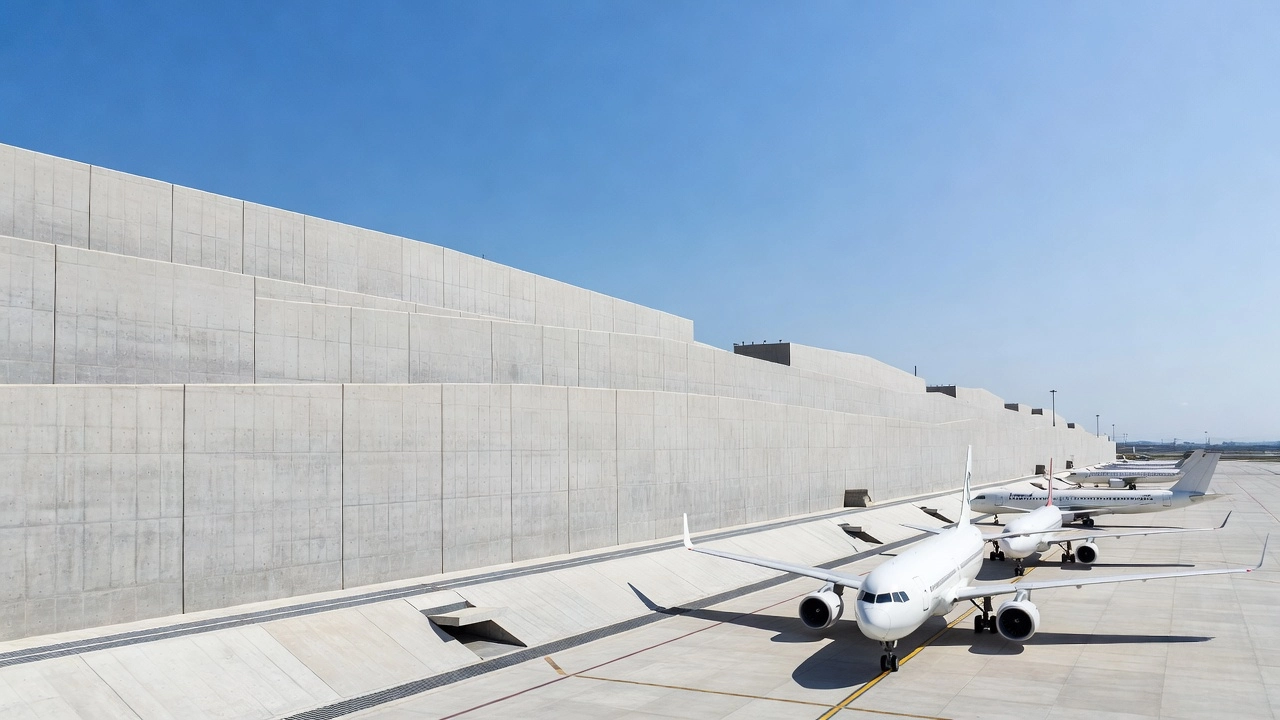

Stützmauern an Flughäfen werden verwendet zur Stützung von Flugzeugabstellflächen, Rollwegdämmen, Startbahnverlängerungen auf geneigtem Gelände, Zufahrtsstraßendämmen, Entwässerungskanalwänden und Sicherheitszaunmauern. Stützmauern an Flughäfen unterliegen über die typischen Verkehrsstützmauern hinaus besonderen Anforderungen aufgrund der Flugzeugbelastung, Sicherheitszonen und FOD-Vermeidung.

Flugzeugbelastung von Stützmauern tritt auf, wenn Mauern in der Nähe von Flugbewegungsflächen (Rollwege, Abstellflächen) angeordnet sind. Die Verkehrslastauflast durch Flugzeugfahrwerke kann beträchtlich sein – die Hauptfahrwerkslast der Boeing 777 beträgt 145 kN pro Rad bei Reifendrücken von über 1,5 MPa. Gemäß ICAO Annex 14, Band I (Aerodrome Design and Operations) müssen Stützmauern in der Nähe von Betriebsflächen für diese konzentrierten Lasten ausgelegt sein und hinter dem Sicherheitsbereich des Start-/Rollbahnstreifens angeordnet werden. Wo Mauern innerhalb von Hindernisbegrenzungsflächen liegen müssen, ist eine Sollbruchkonstruktion erforderlich – die Mauer muss bei Flugzeugaufprall abbrechen oder kollabieren, um Schäden am Flugzeug zu minimieren.

FOD-Vermeidung ist eine kritische Überlegung – lose Steine, Betonfragmente oder versagte Mauerteile, die auf Flugbewegungsflächen fallen könnten, stellen Fremdkörper (FOD) dar, eine ernsthafte Flugsicherheitsgefahr. Stützmauern an Flughäfen müssen regelmäßig geprüft werden, um Abplatzungen, lose Platten oder Entwässerungssteine zu identifizieren, die zu FOD werden könnten. FAA Advisory Circular AC 150/5300-13C verlangt, dass Stützmauern an Flughäfen in Betriebsbereichen mit positiven FOD-Vermeidungsmerkmalen ausgeführt werden, darunter abgedichtete Fugen, bündige Verbindungen und sekundäre Auffangvorrichtungen für Entwässerungssteine.

Die Entwässerung an Flughafenstützmauern ist besonders kritisch, da Wasseransammlungen auf angrenzenden Befestigungen Aquaplaning-Gefahren erzeugt und die Fahrbahnreibwerte reduziert. Das Mauerentwässerungssystem muss Wasser von Flugbewegungsflächen ableiten, typischerweise in das Flughafen-Regenwassersammelsystem und nicht auf angrenzende Befestigungen. Die Frostschutzkonstruktion ist in kalten Klimazonen erforderlich – Mauern müssen mit Frostschutztiefe ausgelegt werden, um Frosthub zu verhindern, der Mauerplatten verschieben und Fahrbahnhöhenunregelmäßigkeiten erzeugen könnte.

Die ICAO-Bemessungsleitlinien für Flughafenstützmauern werden bereitgestellt durch: ICAO Annex 14 (Hindernisbegrenzungsflächen, Sicherheitsbereiche); ICAO Aerodrome Design Manual (Doc 9157) Teil 3 (Befestigungen) und Teil 6 (Sollbrucheigenschaften); sowie einzelne nationale Normen einschließlich FAA AC 150/5300-13C, FAA AC 150/5320-5D (Entwässerungskonstruktion) und FAA AC 150/5370-10H (Standardvorschriften für den Bau von Flughäfen).

Mauerinstandsetzung und -stabilisierung

Entwässerungsverbesserungen

Der häufigste und kosteneffektivste Instandsetzungseingriff ist die Entwässerungsverbesserung. Vorhandene verstopfte Sickerlöcher werden durch Wasserstrahlen oder mechanisches Ausstoßen gereinigt, und zusätzliche Sickerlöcher werden gebohrt, wenn der Abstand unzureichend ist. Sohl-Fußdränagen – perforierte Rohre in Kiesgräben am Mauerfuß – werden installiert, um Wasser aufzufangen, das sich bereits hinter der Mauer angesammelt hat. In schweren Fällen wird die Mauer mit einem neuen Kamin- und Schichtenentwässerungssystem nachgerüstet, indem hinter der Mauerkrone ausgehoben und Geokomposit-Entwässerungsplatten oder Zuschlagdränagen installiert werden, die an neue Sickerlochauslässe angeschlossen werden.

Rückverankerungen

Rückverankerungen sind vorgespannte Erdanker, die durch die vorhandene Mauerfläche installiert werden, um zusätzliche seitliche Stützung zu bieten. Ein Loch wird mit einem Gefälle von 15 bis 30 Grad nach unten durch die Mauer gebohrt, das sich in stabilen Boden oder Fels hinter der Versagenszone erstreckt. Ein hochfestes Stahlspannglied (Litze oder Stab) wird eingesetzt, die Verbundlänge wird einverpresst, und der Anker wird auf eine Prüflast (typischerweise 133 Prozent der Bemessungslast) vorgespannt und dann bei 100 Prozent der Bemessungslast arretiert. Der Ankerkopf lastet auf einer Stahlwinkelplatte oder einem Betonwiderlager, das auf der vorhandenen Mauerfläche vergossen wird.

Rückverankerungen sind wirksam zur Stabilisierung von sich neigenden Mauern, ausbeulenden Mauern und Hangrutschungssanierungen. Sie bieten sofortigen Lastwiderstand – im Gegensatz zu passiven Systemen, die Verformung zur Mobilisierung des Widerstands benötigen. Die FHWA empfiehlt, dass Daueranker gemäß PTI-Anforderungen mit mindestens zwei unabhängigen Barrieren zwischen Spannglied und Boden für Korrosionsschutz ausgelegt werden.

Bodennagelung

Bodennagel-Nachrüstung beinhaltet das Einbringen passiver Stahlstäbe durch die vorhandene Mauerfläche in den hinterfüllten Boden unter Verwendung desselben von-oben-nach-unten-Verfahrens wie beim Neubau. Die Nägel werden über ihre gesamte Länge einverpresst und an einer Spritzbetonverkleidung oder Stahlwinkelplatte auf der vorhandenen Mauerfläche abgeschlossen. Bodennagelung ist wirksam für Mauern, bei denen die hinterfüllten Bodenverhältnisse für kurzzeitige selbsttragende Aushübe geeignet sind – typischerweise körnige Böden oder steife Tone.

Mikropfahl-Unterfangung

Mikropfahl-Unterfangung überträgt Mauerlasten auf tiefere tragfähige Schichten durch kleinformatige (100 bis 300 mm) gebohrte und verpresste Pfähle. Mikropfähle werden durch das vorhandene Mauerfundament oder unmittelbar neben der Mauer installiert und durch einen Sohlbalken oder eine Pfahlkopfplatte mit der Mauer verbunden. Mikropfähle sind besonders wirksam für Mauern, die aufgrund von unzureichender Grundbruchtragfähigkeit versagt haben – die Mauer setzt sich weiter oder neigt sich, weil der Gründungsboden nicht ausreichend tragfähig ist. Mikropfähle umgehen die schwachen Gründungsböden und übertragen Lasten auf Fels oder dichte Sand-/Kiesschichten.

Spritzbetonsanierung

Konstruktiver Spritzbeton wird auf beschädigte Betonmauerflächen aufgetragen, um die Querschnittsdicke wiederherzustellen, die Bewehrung zu schützen und neue Tragfähigkeit zu bieten. Der beschädigte Beton wird durch Hochdruck-Wasserstrahlen oder Meißeln bis zum gesunden Beton entfernt. Neue Bewehrung (geschweißtes Drahtgitter oder Stäbe) wird in die vorhandene Mauer eingedübelt. Spritzbeton wird lagenweise bis zur erforderlichen Dicke (typischerweise 75 bis 200 mm) aufgetragen. Die Oberflächenentwässerung wird wiederhergestellt, einschließlich neuer Sickerlöcher, die durch die Spritzbetonschicht gebohrt werden.

Teilweiser oder vollständiger Neubau

Wo Mauerschäden irreparabel sind – schwere Bewehrungskorrosion, ausgedehnte Rissbildung, erhebliche Neigung von mehr als 5 Prozent – ist ein teilweiser oder vollständiger Neubau erforderlich. Das Vorgehen umfasst: (1) Entfernen der versagten Mauerabschnitte; (2) Stabilisieren des hinterfüllten Geländes, um zusätzliche Bewegungen während des Neubaus zu verhindern – temporäre Rückverankerungen oder Bodennägel können erforderlich sein; (3) Vorbereiten der Gründung – Beheben von Tragfähigkeitsmängeln, Installieren der Entwässerung; (4) Errichten der neuen Mauer – unter Verwendung des gleichen oder eines verbesserten Mauertyps basierend auf der Schadensanalyse; und (5) Wiederherstellen der Standortentwässerung und Geländeoberflächenprofilierung.

Verpressung

Verpress-Verfestigung – Injektion von steifem, niedrigem Setzmaß aufweisendem zementgebundenem Mörtel unter Druck – füllt Hohlräume hinter der Mauer und verdichtet lockere Hinterfüllung. Chemische Injektion verwendet niedrigviskose chemische Lösungen, die in feine Bodenporen eindringen und aushärten, um eine zementierte Bodenmasse zu schaffen. Verpressung wird verwendet zur Hohlraumverfüllung hinter MSE-Mauern, wo die Hinterfüllung erodiert ist, und zur Bodenverbesserung zur Erhöhung der Tragfähigkeit und Reduzierung von Setzungen. Verpressung wird typischerweise mit anderen Stabilisierungsmethoden kombiniert und erfordert eine sorgfältige Kontrolle, um Schäden an der Mauer oder benachbarten Bauwerken durch übermäßige Injektionsdrücke zu vermeiden.

FHWA- und AASHTO-Richtlinien

Die Stützmauerbemessung und -prüfung in den Vereinigten Staaten wird durch die folgenden primären Dokumente geregelt:

AASHTO LRFD Bridge Design Specifications – Abschnitt 11 (Widerlager, Pfeiler und Wände) enthält die primären Bemessungskriterien für alle Stützmauertypen einschließlich Lasten, Widerstandsbeiwerte, Standsicherheitskriterien und Gebrauchstauglichkeitsanforderungen. Abschnitt 10 (Gründungen) behandelt die Gründungsbemessung einschließlich Grundbruch, Setzung und seismischer Aspekte. Abschnitt 3 (Lasten) enthält Definitionen für seitlichen Erddruck, Auflast, hydrostatische und seismische Lasten.

FHWA-NHI-10-024 – Design and Construction of Mechanically Stabilized Earth Walls and Reinforced Soil Slopes – Das umfassende MSE-Mauer-Bemessungshandbuch, das Grundkonzepte, Komponentenauswahl, innere Standsicherheit, äußere Standsicherheit, seismische Bemessung, Entwässerung und Bauvorschriften abdeckt. Es wird als Standardreferenz für alle MSE-Mauerprojekte im National Highway System verwendet.

FHWA GEC-7 – Soil Nail Walls Design Manual – Bemessungs- und Bauleitlinien für dauerhafte und temporäre Bodenagelwände einschließlich Nagelabstand, -länge, Einpressung, Verkleidungsbemessung, Entwässerung und Korrosionsschutz.

FHWA-CFLHD Retaining Wall Inventory and Condition Assessment Guide – Das Standardprotokoll für die Erstellung von Stützmauerbestandsverzeichnissen und die Zustandsbewertung, das von den staatlichen Straßenbauämtern für Anlagenmanagementprogramme verwendet wird. Es enthält die Zustandsbewertungsskala (0 bis 9), Prüflisten und Berichtsformate.

FHWA-HI-95-038 – Manual for Design and Construction of Bridge Approach Slopes and Abutments – Bemessungsleitlinien für Rampendämme, Widerlagertypen, Setzungskontrolle und das Problem der Brückenrampenabsenkung.

AASHTO M 288 – Geotextile Specification for Highway Applications – Klassifikation und Spezifikation für Geotextilien, die in der Stützmauerentwässerung, Filtration und Trennung verwendet werden.

AASHTO M 43 – Standard Sizes of Coarse Aggregate – Abstufungsanforderungen für Entwässerungszuschlag, der in Kaminentwässerungen, Schichtentwässerungen und Filtersschichten verwendet wird.

Die Nutzungsdauer für dauerhafte Stützmauern beträgt gemäß AASHTO LRFD-Kriterien 75 Jahre, mit einer 100-jährigen Nutzungsdauer für Hauptbauwerke und Brückenwiderlager. Mindestsicherheitsbeiwerte gemäß AASHTO LRFD (im Format der zulässigen Spannungen): 1,5 gegen Gleiten, 2,0 gegen Kippen, 3,0 gegen Grundbruch. Bei Verwendung der Traglast- und Widerstandsbeiwert-Bemessung (LRFD) betragen die entsprechenden Lastbeiwerte für Erddruck (EH) 1,50 für Maximum und 0,90 für Minimum, und die Widerstandsbeiwerte für Gleiten (φτ) betragen 0,80 für Sand und 0,70 für Ton, für Kippen (φt) 0,90 und für Grundbruchwiderstand (φb) 0,45 bis 0,55, abhängig von der Analysemethode.

Die seismische Bemessung gemäß AASHTO LRFD Abschnitt 11 und den FHWA-Seismikbemessungsrichtlinien verwendet die Mononobe-Okabe-Methode zur Berechnung dynamischer Erddrücke. Der seismische Koeffizient (kh) wird mit dem 0,5-fachen der Spitzenbodenbeschleunigung (PGA) für Mauern angenommen, die Verschiebungen tolerieren können, und mit dem 1,0-fachen der PGA für Mauern, bei denen Verschiebungen begrenzt sind. Die permanente Verschiebung wird nach der Richards-Elms-Gleitblockmethode berechnet, wobei die zulässige Verschiebung typischerweise auf 50 bis 200 mm festgelegt wird, abhängig vom Mauertyp und der Schadensfolge.

Das Anlagenmanagement von Stützmauern ist nach FHWA-Initiativen zur Infrastrukturresilienz zunehmend in den Fokus der staatlichen Straßenbauämter gerückt. Viele Staaten haben Stützmauer-Verwaltungsprogramme implementiert, die das FHWA-CFLHD-Protokoll verwenden, um Mauern zu inventarisieren, den Zustand zu bewerten, Risikoprioritätsbewertungen zuzuweisen und Wartungs- und Ersatzbudgets zuzuweisen. NCHRP Synthesis 365 und NCHRP Project 12-58 haben zusätzliche Leitlinien zum Anlagenmanagement von Stützmauern, zu Zustandsbewertungsprotokollen und zu Leistungsvorhersagemodellen bereitgestellt.
