Steinschüttung (Riprap)

{

Definition und Zweck

Steinschüttung (auch Riprap oder Gesteins-Riprap genannt) ist eine dauerhafte, technisch bemessene Schicht aus losen, kantigen Steinen oder vorgefertigten Betonpanzerungselementen, die auf Flussbetten, an Ufern oder um Brückenfundamente herum platziert wird, um vor Erosion und Kolk durch fließendes Wasser zu schützen. Der Begriff leitet sich vom prasselnden oder klappernden Geräusch der Steine beim Einbau ab. Im Wasserbau wird Steinschüttung formal als eine geneigte Schutzschicht aus großen, kantigen, beständigen Steinen definiert, die so dimensioniert ist, dass sie den hydrodynamischen Kräften von Strömung, Wellen und Eis widersteht.

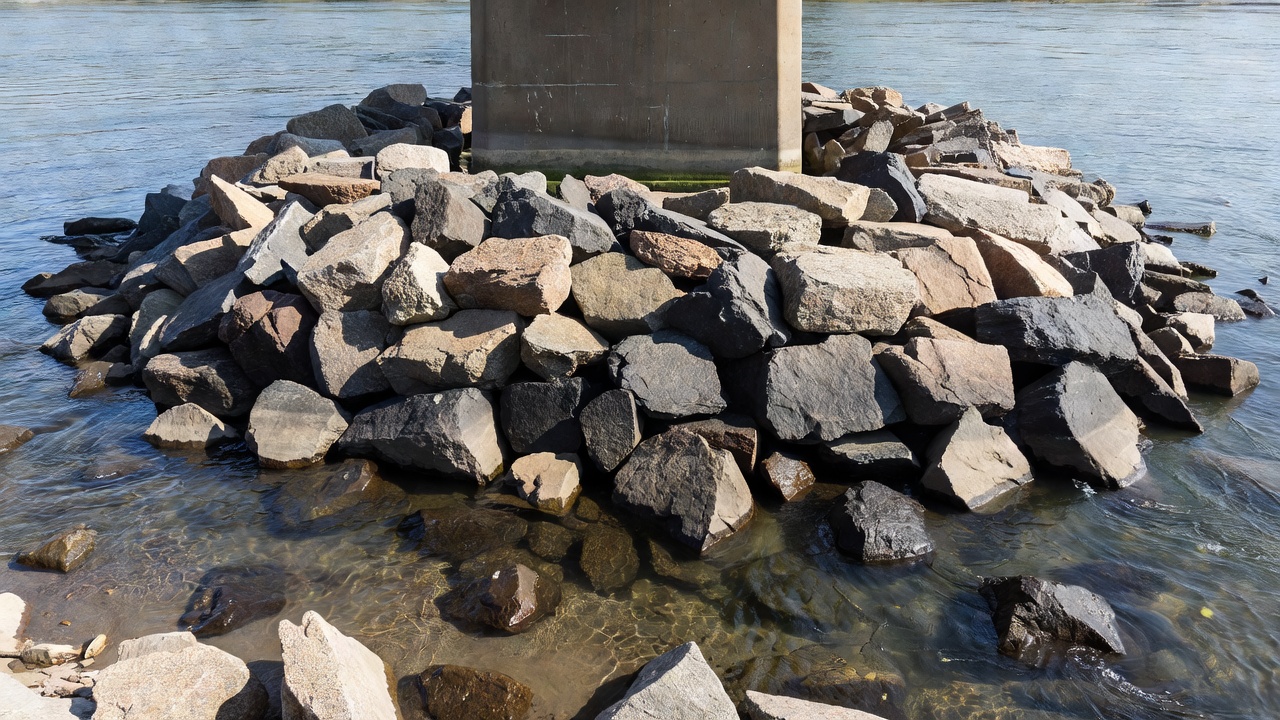

Der Hauptzweck von Steinschüttungen um Brückenbauwerke ist die Panzerung des Flussbetts gegen lokale Auskolkung – die Entfernung von Sediment um Pfeiler und Widerlager herum durch den Hufeisenwirbel und den Abfluss, die sich an der strömungszugewandten Seite eines Pfeilerhindernisses entwickeln. Kolk ist die häufigste Ursache für Brückenversagen in den Vereinigten Staaten und verantwortlich für mehr als 60 Prozent aller Brückeneinstürze laut FHWA-Daten. Der katastrophale Einsturz der Schoharie-Creek-Brücke in New York am 5. April 1987, der 10 Menschenleben forderte, wurde direkt auf unzureichenden Steinschüttungsschutz um Brückenpfeiler zurückgeführt. Das National Transportation Safety Board (NTSB) stellte fest, dass über einen Zeitraum von 1953 bis 1987 ein Großteil der Steinschüttung durch Hochwasserabflüsse entfernt worden war und die New York State Thruway Authority es versäumt hatte, eine ausreichende Steinschüttung zu erhalten. Dieses Ereignis löste einen grundlegenden Wandel in der Art und Weise aus, wie Steinschüttungen landesweit bemessen, überprüft und instand gehalten werden.

Steinschüttungen sind die am weitesten verbreitete Kolk-Gegenmaßnahme für Brücken in den Vereinigten Staaten aufgrund ihrer Einfachheit, Wirtschaftlichkeit, Verfügbarkeit und nachgewiesenen Leistungsbilanz. Sie funktioniert durch mehrere Mechanismen: (1) das Gewicht und die Masse einzelner Steine widerstehen direkten hydraulischen Auftriebs- und Schleppkräften; (2) kantige Steinformen erzeugen Verkeilungsreibung, die die Lasten über die Schicht verteilt; (3) die poröse Beschaffenheit der Schicht baut die Strömungsenergie ab und reduziert die geschwindigkeit nahe der Sohle; und (4) die flexible Decke passt sich geringfügigen Sohlverformungen an, ohne ihre Integrität zu verlieren, und zeigt eine sogenannte „selbstheilende" Fähigkeit, bei der verschobene Steine sich neu anordnen und eine neue Panzerschicht bilden.

Steinschüttungen werden an Brückenpfeilern, Widerlagern, Anrampungsdämmen, Durchlassauslässen, Kopfwänden, Flügelwänden und Uferböschungen neben Brückenbauwerken eingesetzt. Das FHWA Hydraulic Engineering Circular No. 23 (HEC-23), Brückenkolk und Gegenmaßnahmen bei Gerinneinstabilität: Erfahrung, Auswahl und Bemessungsleitfaden, dritte Auflage, ist das primäre Bemessungsreferenzwerk für Steinschüttungen in den Vereinigten Staaten. Ergänzend zu HEC-23 sind FHWA HEC-18 (Bewertung von Kolk an Brücken, fünfte Auflage) und NCHRP-Bericht 593 (Gegenmaßnahmen zum Schutz von Brückenpfeilern vor Kolk, 2007), die die aktuellsten Bemessungsgleichungen und Leistungsdaten enthalten.

Steinschüttungsbemessung

{

Die Bemessung von Steinschüttungen ist ein mehrparametriger Ingenieurprozess, der von hydraulischen Bedingungen, geometrischen Randbedingungen, Materialeigenschaften und wirtschaftlichen Überlegungen gesteuert wird. Die Bemessungsmethodik ist in FHWA HEC-23 Design Guideline 11 (Steinschüttung) und NCHRP-Bericht 593 Anhang C ausführlich beschrieben.

Steingröße (D50)

Der grundlegende Bemessungsparameter für Steinschüttungen ist der mediane Steindurchmesser D50 – die Steingröße, bei der 50 Prozent des Materials nach Gewicht kleiner sind. D50 wird aus der Anströmgeschwindigkeit, der Wassertiefe, der Pfeilergeometrie und den Gerinnekenngrößen bestimmt. Das HEC-23-Bemessungsverfahren für Steinschüttungen an Pfeilern verwendet die folgende Beziehung:

Vdes = K1 × K2 × Vavg

wobei Vdes die Bemessungsgeschwindigkeit am Pfeiler, K1 der Pfeilerformfaktor (1,5 für rundnasige Pfeiler, 1,7 für eckige Pfeiler), K2 der Pfeilerstandortfaktor im Gerinne (von 0,9 nahe dem Ufer in geraden Abschnitten bis 1,7 an der Hauptströmung um eine scharfe Krümmung) und Vavg die mittlere Anströmgeschwindigkeit oberhalb der Brücke ist.

Der erforderliche D50 wird dann mit der Izbash-Formel berechnet:

D50 = Vdes² / (2g (SG - 1))

wobei g die Erdbeschleunigung und SG das spezifische Gewicht des Steins ist (typischerweise 2,60 bis 2,75 für Granit). Für typische Brückenpfeileranwendungen liegen die D50-Werte zwischen 0,3 m (12 Zoll) und 1,2 m (48 Zoll), wobei die größten Anforderungen an Pfeilern in Hochgeschwindigkeitsströmungen enger Gerinne mit eckiger Pfeilernase auftreten.

Alternative Bemessungsmethoden umfassen den Shields-Parameter-Ansatz für die Sohlschubspannung und die Parola-Stabilitätsanalyse, die dreidimensionale Strömungseffekte, Druckschwankungen und Sickerströmungsgradienten im Flussbett berücksichtigt. Der NCHRP-Bericht 593 validierte das HEC-23-Bemessungsverfahren für Steinschüttungen an Pfeilern durch Labortests im Prototypmaßstab und bestätigte seine Angemessenheit für D50/Pfeilerbreiten-Verhältnisse bis zu 0,15, wobei festgestellt wurde, dass die Gleichungen bei höheren Verhältnissen konservativ werden.

Abstufung

Die Abstufung von Steinschüttungen bezeichnet die Verteilung der Steingrößen innerhalb der Schicht. Gut abgestufte Steinschüttungen enthalten ein Spektrum von Größen, die die Hohlräume zwischen größeren Steinen füllen und so eine dichte, verkeilte Matrix bilden. Die üblichen FHWA-Kriterien für die Abstufung erfordern:

Gut abgestufte Steinschüttungen übertreffen gleichkörnige Steinschüttungen deutlich. Eine Mischung, bei der große Steine die Strukturmatrix bilden und kleinere Steine die Zwischenräume füllen, ergibt eine schwerere, stabilere Masse mit geringerer Porosität. Dies reduziert das Eindringen von Strömung in die Schicht und minimiert das Ausschlämmpotenzial – die Erosion feineren Sohlmaterials durch Hohlräume zwischen den Steinen. Der Gleichförmigkeitskoeffizient D85/D15 muss kontrolliert werden: Eine zu enge Abstufung erhöht die Durchlässigkeit und das Ausschlämmrisiko; eine zu weite Abstufung kann zum Auswaschen der feineren Fraktion führen.

Schichtdicke

Die Mindestschichtdicke der Steinschüttung ist mit dem 1,5-fachen des D50 oder dem Durchmesser des D100 (größter Stein) festgelegt, je nachdem, welcher Wert größer ist, und niemals weniger als 350 mm (14 Zoll). Für Brückenpfeileranwendungen wird häufig eine Mindestdicke des 2,0-fachen D50 vorgeschrieben, um der starken Turbulenz und dem Hufeisenwirbel an Pfeilern Rechnung zu tragen.

Die Schichtdicke erfüllt mehrere Funktionen: (1) sie stellt sicher, dass die größten Steine in einer einzigen Lage ohne Überstehen eingebaut werden; (2) dickere Schichten bieten Opfersteinmaterial, das durch Kolk verloren gehen kann, ohne den darunterliegenden Filter freizulegen; (3) zusätzliche Dicke hilft, Ausschlämmung ohne Filter zu verhindern, wie von Chiew (1995) gezeigt wurde, wo dicke Steinschüttungsschichten einen teilweisen Aufbruch mit einer selbstheilenden Neupanzerungsfähigkeit überstanden; und (4) dickere Abschnitte ermöglichen Bautoleranzen und Steinverkeilung.

Filterschicht (Geotextil und körnig)

Eine Filterschicht ist ein wesentlicher Bestandteil jedes Steinschüttungssystems. Ohne sie führen hydraulische Gradienten, die durch Strömungsdruckunterschiede verursacht werden, zu Bodenpiping – der Wanderung feiner Bodenpartikel durch die Hohlräume zwischen den Steinschüttungssteinen. Wenn Wellen und Strömungen auf die Steinschüttung einwirken, ziehen oszillierende Druckgradienten Bodenpartikel durch die Zwischenräume heraus und höhlen so nach und nach den Raum unter der Panzerung aus. Dieser als „translationale Gleitung" bekannte Prozess führt zum plötzlichen Zusammenbruch der Steinschüttungsschicht.

Es werden zwei Filtertypen verwendet:

Geotextilfiltergewebe – Ein gewebtes oder nicht gewebtes synthetisches Textil, das direkt auf den vorbereiteten Untergrund vor dem Einbau der Steinschüttung gelegt wird. Das Gewebe muss eine scheinbare Öffnungsweite (AOS) aufweisen, die klein genug ist, um die anstehenden Bodenpartikel zurückzuhalten (typischerweise AOS-Sieb Nr. 70 bis Nr. 100), während es ausreichend durchlässig bleibt, um hydrostatischen Druck abzubauen, ohne zu verstopfen. Das Geotextil muss sich vollständig unter der Steinschüttungsschicht erstrecken und sicher an der Pfeilerfläche abdichten, um Materialverlust an der Bauwerk-Stein-Schnittstelle zu verhindern. FHWA-Tests von Parker et al. (1998) zeigten, dass ein Geotextil, das sich über zwei Drittel der Entfernung zum Rand der Steinschüttung erstreckt, die beste Leistung erbrachte; eine vollständige Abdeckung bis zum Rand begünstigte manchmal ein Randversagen, da das Gewebe freigelegt und eingerissen wurde.

Körnige Stein-Filterschicht – Eine Schicht aus kleineren, sauberen, beständigen Steinen, die zwischen dem anstehenden Boden und der Steinschüttungspanzerung angeordnet wird. Der Filter-D50 muss so bemessen sein, dass er den darunterliegenden Boden zurückhält, aber gleichzeitig hydraulisch durchlässig bleibt. Die Mindestdicke der körnigen Filterschicht beträgt 150 mm (6 Zoll) oder das Dreifache des Filter-D50, je nachdem, welcher Wert größer ist. Körnige Filter werden in Umgebungen mit hohem Geschiebetransport (dünenartige Sohlformen) bevorzugt, in denen Geotextil durch bewegtes Sediment abgerieben oder eingerissen werden könnte.

Ausdehnung und Geometrie

Die seitliche Ausdehnung der Steinschüttung um einen Pfeiler muss den Einflussbereich des Hufeisenwirbels abdecken. Gemäß HEC-23 und bestätigt durch Bertoldi et al. (1996) sollte sich die Steinschüttung mindestens zwei Pfeilerbreiten seitlich von der Pfeilerfläche in alle Richtungen erstrecken. Bei Wandpfeilern oder geneigten Pfahljochen wird die Ausdehnung um einen Schrägfaktor Ka erhöht, der auf der Pfeilerlänge, -breite und dem Schrägwinkel basiert.

Vertikal sollte die Steinschüttung bündig mit dem Flussbett für den Pfeilerschutz eingebaut werden und sich von der Fußsohlenunterkante bis zur umgebenden Sohlhöhe erstrecken, es sei denn, die Bemessungskolktiefen übersteigen die Schichtdicke. In diesem Fall erstreckt sich die Steinschüttung unter die maximale zu erwartende Kolktiefe. Die Zehe der Steinschüttung am Schichtrand muss in das Flussbett eingebunden werden, um Unterhöhlung und Randversagensausbreitung zu verhindern.

{

Einbauverfahren für Steinschüttungen

Der Einbau von Steinschüttungen muss sorgfältig ausgeführt werden, um die geplante Leistung zu erreichen. Drei hauptsächliche Einbauverfahren werden unterschieden:

Gekippter Einbau – Das gebräuchlichste Verfahren für den Unterwassereinbau. Die Steine werden von Lastwagen, Lastkähnen oder Kränen direkt auf die vorbereitete Filterschicht gekippt. Das Material wird in kontrollierten Lagen gekippt, um eine Entmischung der Abstufung und eine Beschädigung des darunterliegenden Geotextils zu verhindern. Die Fallhöhen müssen begrenzt werden, um Schlagbelastungen auf die Filtergewebe zu vermeiden – typischerweise weniger als 1,5 m (5 ft) über der Einbaufläche. Gekippte Steinschüttungen neigen dazu, sich unter hydraulischer Einwirkung zu setzen und neu zu ordnen, bis sie schließlich eine stabile Konfiguration erreichen.

Einzelstein-Einbau – Wird dort eingesetzt, wo eine präzise Gradierung oder Dickenkontrolle erforderlich ist, z. B. um Pfeilernasen oder Widerlagerecken herum. Die Steine werden einzeln mit einem Baggerlöffel oder Kran positioniert, um eine dichte Verkeilung an der Bauwerksfläche zu erreichen. Dieses Verfahren erzeugt die dichteste, stabilste Konfiguration, ist jedoch deutlich arbeitsintensiver und kostspieliger.

Handverlegte Steinschüttung – Wird für architektonische Böschungen oder bei eingeschränktem Zugang verwendet. Die Steine werden von Hand positioniert, um ein gleichmäßiges Erscheinungsbild und maximale Verkeilung zu erreichen. Handverlegung wird typischerweise für sichtbare Böschungen nahe Brückenwiderlagern oder in Parkanlagen vorgeschrieben, wo die Ästhetik eine Rolle spielt.

Zu den baulichen Überlegungen gehören: (1) Sicherstellung, dass das Geotextil durchgehend und frei von Rissen oder Falten ist; (2) Sicherstellung, dass keine Steine größer als D100 in der Mischung enthalten sind; (3) Erreichen der vorgeschriebenen Schichtdicke über die gesamte Ausdehnung; (4) Einbinden der Steinschüttungszehe zur Verhinderung von Unterhöhlung; (5) Ausbilden eines weichen Übergangs am Rand der Steinschüttungsschicht anstelle einer abrupten senkrechten Kante; und (6) Durchführen einer Bauzustandsvermessung zur Dokumentation der Ist-Zustände als Basis für zukünftige Inspektionen.

Inspektionskriterien für Steinschüttungen

Die Zustandsbewertung von Steinschüttungen ist ein obligatorisches Element des zweijährlichen Brückeninspektionsprogramms der National Bridge Inspection Standards (NBIS) in den Vereinigten Staaten. Nach den 2022 FHWA Specifications for the National Bridge Inventory (SNBI) wird die Steinschüttung unter Element B.C.10 — Zustandsbewertung des Gewässerschutzes (Channel Protection Condition Rating) bewertet.

Überprüfbare Mängel

Brückenprüfer bewerten die folgenden Mängel von Steinschüttungen während der routineinspektion:

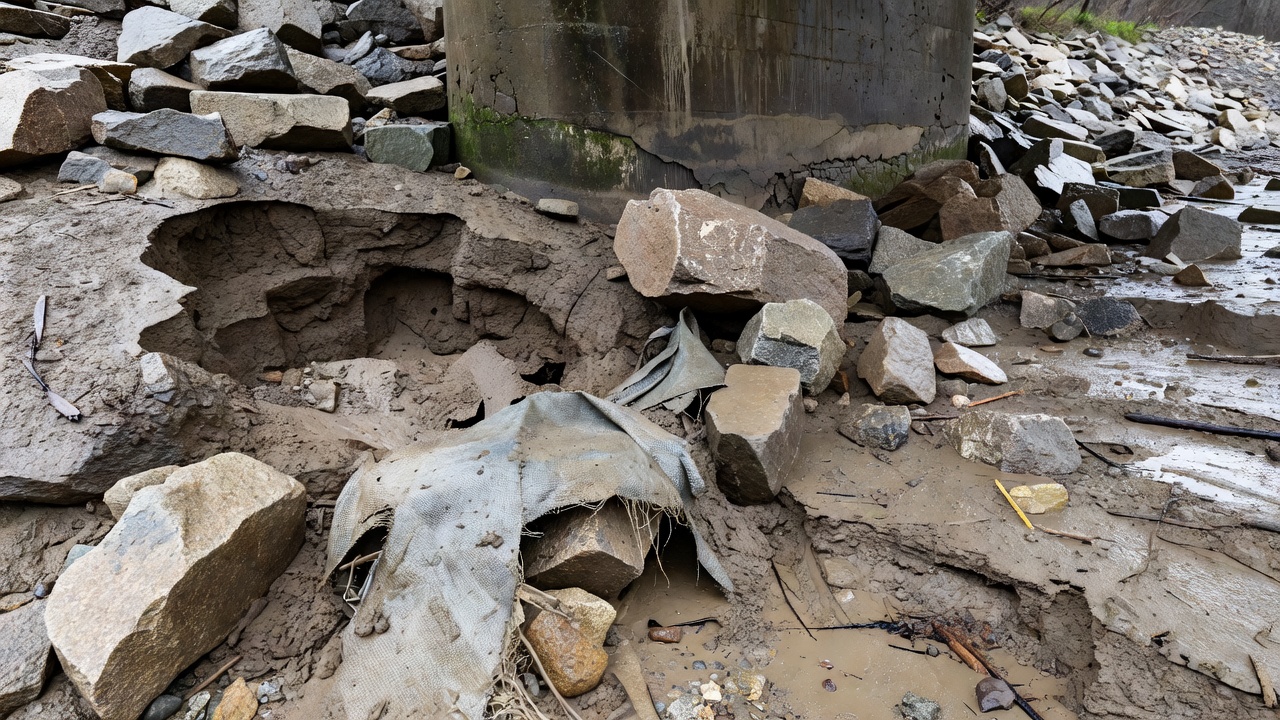

Verschiebung – Steine, die sich von ihrer ursprünglichen Position bewegt haben, entweder einzeln oder als Gruppe. Verschiebung ist der häufigste Mangel bei Steinschüttungen und der primäre Indikator für ein beginnendes Versagen. Ursachen sind Hochgeschwindigkeitsströmungen, Eiseinwirkung, Trümmeraufprall, Vandalismus und Setzung des darunterliegenden Betts. Die Verschiebung wird anhand der Entfernung gemessen, um die sich die Steine von der Sollposition bewegt haben; Steine, die um mehr als einen Steindurchmesser verschoben sind, gelten in der Regel als signifikant.

Unterhöhlung – Erosion des Sohlmaterials am Rand oder an der Zehe der Steinschüttungsschicht, die zu einem Stützverlust führt, der ein fortschreitendes Randversagen auslöst. Unterhöhlung wird durch einen sichtbaren Spalt zwischen dem Steinschüttungsrand und dem natürlichen Flussbett, durch Absacken von Randsteinen oder durch eine Kolkgrube neben der Steinschüttungszehe identifiziert.

Setzung – Vertikale Abwärtsbewegung der Steinschüttungsoberfläche durch Verdichtung, Verlust der darunterliegenden Filter- oder Bodenstützung oder Konsolidierung des Untergrunds. Die Setzung wird als Differenz zur Ist-Bau- oder Sollhöhe gemessen. Eine erhebliche Setzung reduziert die wirksame Schutzdicke und kann die Filterschicht auf der ursprünglichen Sollhöhe freilegen.

Verwitterung und Verschlechterung – Physikalischer oder chemischer Zerfall von Steinschüttungssteinen. Verwitterung umfasst Rissbildung, Abplatzen, Abblättern, Abschuppen und Abrundung durch Abrasion. Die Steinqualität wird anhand des spezifischen Gewichts (mindestens 2,5), der Wasseraufnahme (maximal 2 Prozent) und der Frost-Tau-Beständigkeit bewertet. Steine, die auf weniger als 50 Prozent ihrer ursprünglichen Masse zerfallen sind oder die unter leichten Hammerschlägen brechen, gelten als ausgefallen.

Bewuchs – Holzigpflanzen, Bäume und große Sträucher, die durch die Steinschüttungsschicht wachsen. Wurzelsysteme verdrängen Steine, erzeugen Hohlräume und schaffen Wege für Bodenpiping. Während etwas Gras und kleine Pflanzen die Stabilität erhöhen können, gilt holziger Bewuchs mit Wurzeldurchmessern über 25 mm (1 Zoll) innerhalb der Steinschüttungsschicht als Mangel. Bewuchs behindert auch die Sichtprüfung des Steinzustands und der Verschiebung.

Freilegung des Filtergewebes – Geotextil, das an der Steinschüttungsoberfläche aufgrund von Steinverschiebung, Setzung oder unzureichender Abdeckung sichtbar ist. Freigelegtes Gewebe unterliegt UV-Zersetzung (typischerweise innerhalb von 6 Monaten nach Freilegung), Abrasion durch transportiertes Sediment und Einreißen durch Trümmeraufprall. Jede sichtbare Freilegung des Gewebes ist ein Mangel, der eine sofortige Reparatur erfordert.

Inspektionsmethoden

Die Inspektion von Steinschüttungen stützt sich hauptsächlich auf die Sichtbeobachtung vom Brückendeck, von den Ufern aus und – wo die Tiefen es erlauben – von watender oder bootgestützter Inspektion. Der Prüfer erfasst das Vorhandensein, das Ausmaß und den Schweregrad jedes Mangels über die gesamte Steinschüttungsinstallation. Eine Unterwasserinspektion kann erforderlich sein, wenn die Steinschüttung unter die Wasseroberfläche reicht; diese wird in der Regel von Tauchern oder mit Unterwasserkameras und Sonar durchgeführt.

Zu den wichtigsten Inspektionsmaßnahmen gehören: (1) Vergleich des aktuellen Steinschüttungszustands mit den Ist-Bau-Unterlagen und früheren Inspektionsdokumentationen; (2) Messen von Verschiebung, Unterhöhlungstiefe und Setzung mit Messstäben, Maßbändern oder Laser-Entfernungsmessern; (3) Bewertung der Steinintaktheit durch Hammerprüfung freiliegender Steine oberhalb der Wasserlinie; (4) Dokumentieren der Bewuchstypen, -dichte und Wurzelgrößen; (5) Erfassen des Prozentsatzes der Filtergewebefreilegung; und (6) Feststellen von Veränderungen in der Gerinneausrichtung, Auflandung oder Eintiefung, die die Leistung der Steinschüttung beeinträchtigen könnten.

Die Klassifizierung der Kolkgefährdung (A/B/C/D/U nach FHWA) wird basierend auf den Ergebnissen zum Steinschüttungszustand aktualisiert. Brücken mit Steinschüttungen in schlechtem Zustand und hoher Strömungsbelastung werden als Kolkkritisch (U) eingestuft, was einen Maßnahmenplan (Plan of Action, POA) gemäß NBIS-Anforderungen erfordert.

Zustandsbewertung von Steinschüttungen (SNBI B.C.10)

Gemäß dem FHWA SNBI bewertet Element B.C.10 — Zustandsbewertung des Gewässerschutzes Steinschüttungen und andere Gewässerschutz-Gegenmaßnahmen auf einer numerischen Skala von 0 bis 9:

Schweregraddefinitionen von Mängeln gemäß SNBI: Geringfügig – Schaden eingeleitet, aber noch nicht signifikant; Mäßig – Schaden signifikant, aber Festigkeit/Leistung nicht beeinträchtigt; Schwer – Festigkeit und/oder Leistung beeinträchtigt; Inhärent – charakteristisch für das Material, kein Schaden.

Ausmaßdefinitionen von Mängeln: Vereinzelt – ein oder wenige konzentrierte Stellen; Einige – mehr als vereinzelt, weniger als weit verbreitet; Weit verbreitet – in vielen separaten Bereichen vorhanden.

Eine Steinschüttung, die mit 4 (Schlecht) oder niedriger bewertet wird, erfordert eine häufigere Überwachung, in der Regel jährlich oder nach jedem signifikanten Hochwasserereignis (>2-jährliches Wiederkehrintervall). Eine Steinschüttung, die mit 3 (Ernst) oder niedriger bewertet wird, kann Lastbeschränkungen, Korrekturmaßnahmen oder die Schließung der Brücke erfordern, je nach Gefährdungsgrad der Konstruktion. Die B.C.09-Zustandsbewertung des Gerinnes (Channel Condition Rating) (die das natürliche Gerinne bewertet, nicht den Schutz) wird separat codiert und kann durch Auflandung, Eintiefung, Treibgut, Ufererosion und Gerinnewanderung beeinträchtigt werden.

Versagensarten von Steinschüttungen

Die Forschung von Chiew (1995), Lim und Chiew (1996) sowie Melville et al. (2006) hat fünf verschiedene Versagensarten von Steinschüttungen identifiziert:

Schubversagen – Die Steinschüttungssteine werden von der Strömung mitgerissen, weil sie zu klein oder zu leicht sind, um den am Pfeiler erzeugten Abfluss- und Hufeisenwirbelkräften zu widerstehen. Schubversagen tritt auf, wenn die einwirkende hydraulische Schubspannung die kritische Schubspannung der Steine überschreitet. Der Zustand wird durch hohe Strömungsgeschwindigkeiten, schmale Pfeilerformen, die die Strömung konzentrieren, und steile Anströmwinkel verschlimmert. Zur Vermeidung ist eine angemessene D50-Bemessung nach dem HEC-23-Verfahren erforderlich.

Ausschlämmversagen – Das feinere darunterliegende Sohlmaterial wird durch die Hohlräume oder Zwischenräume zwischen den Steinschüttungssteinen erodiert. Dies tritt auf, wenn die Steinschüttungsabstufung zu offen (hohes Porenverhältnis) oder die Steinschüttungsschicht zu dünn ist, um eine ausreichende hydraulische Gradientensperre zu bilden. Ausschlämmung kann auch dann auftreten, wenn die Steine selbst stabil und ausreichend dimensioniert sind. Zur Vermeidung ist eine richtig bemessene Filterschicht (Geotextil oder körnig) sowie eine ausreichende Steinschüttungsschichtdicke erforderlich.

Randversagen – Auskolkung am Rand der Steinschüttungsschicht, wo sie auf das natürliche Flussbett trifft. Der Kontrast zwischen der rauen, erosionsbeständigen Steinschüttung und dem erodierbaren natürlichen Bett erzeugt eine lokale Kolkgrube an der Grenzfläche. Diese Auskolkung untergräbt die Randsteine, die dann in die Kolkgrube rollen und weitere Randsteine demselben Prozess aussetzen. Das Randversagen schreitet fortschreitend nach innen voran. Zur Vermeidung sind ausreichende seitliche Ausdehnung (mindestens zwei Pfeilerbreiten), Einbindung der Zehe und regelmäßiger Ersatz von Randsteinen erforderlich.

Sohlforminduziertes Versagen (Einbettung) – Unter Bedingungen mit beweglicher Sohle passieren wandernde Sohlformen (Dünen und Rippeln) den Pfeiler, wodurch die Steinschüttungsschicht sinkt und sich setzt, während die Sohlhöhe schwankt. Wenn der Kolk einer Düne vorbeizieht, verlieren die Steinschüttungssteine ihre Stützung und setzen sich nach unten ab. Dies ist die dominierende Versagensart unter Bedingungen mit beweglicher Sohle und kann dazu führen, dass die Steinschüttung um das 0,2- bis 0,4-Fache der Wassertiefe absackt. Die Steinschüttungsschicht kann sich vollständig in das Bett sediment einbetten und ihre Schutzfunktion verlieren. Zur Vermeidung muss die Steinschüttung tiefer eingebaut werden als die zu erwartende maximale Dünentiefe – die maximale Sohlformtiefe unter dem Umgebungsniveau beträgt etwa das 0,2-Fache der Wassertiefe (Karim 1999, van Rijn 1984).

Totale Zerstörung – Der vollständige Aufbruch und die Zerstreuung der Steinschüttungsschicht, typischerweise aus einer Kombination der oben genannten Versagensarten in zeitlicher Abfolge. Einmal eingeleitet, beschleunigt sich das Versagen exponentiell, da verschobene Steine die Strömungsturbulenz erhöhen und benachbarte Steine freilegen. Die Forschung von Lim und Chiew zeigte, dass eine totale Zerstörung eintritt, wenn die einwirkende hydraulische Kraft die Selbstheilungsfähigkeit der Steinschüttungsschicht übersteigt.

Der Einsturz der Schoharie-Creek-Brücke zeigt alle Versagensarten in zeitlicher Abfolge: (1) fortschreitende Verschiebung von Steinschüttungssteinen durch wiederholte Hochwasserabflüsse über 34 Jahre (Schub- und Randversagen); (2) Ausschlämmung des Grundmoränen-Fundamentmaterials durch die Hohlräume in der verbliebenen Steinschüttung; (3) Unterhöhlung der Steinschüttung am Pfeilerrand; und (4) schließlicher Einsturz des Pfeilers, als das Streifenfundament die Tragfähigkeit durch die erodierten Gründungsböden verlor.

Alternative Kolk-Schutzmethoden

Wenn Steinschüttungen nicht realisierbar sind – aufgrund übermäßiger Steingrößenanforderungen, mangelnder Verfügbarkeit von Qualitätssteinen, schwieriger Einbaubedingungen oder Umweltauflagen – stehen alternative Kolk-Gegenmaßnahmen zur Verfügung:

Beton-Gelenkmatten-Systeme (ACB)

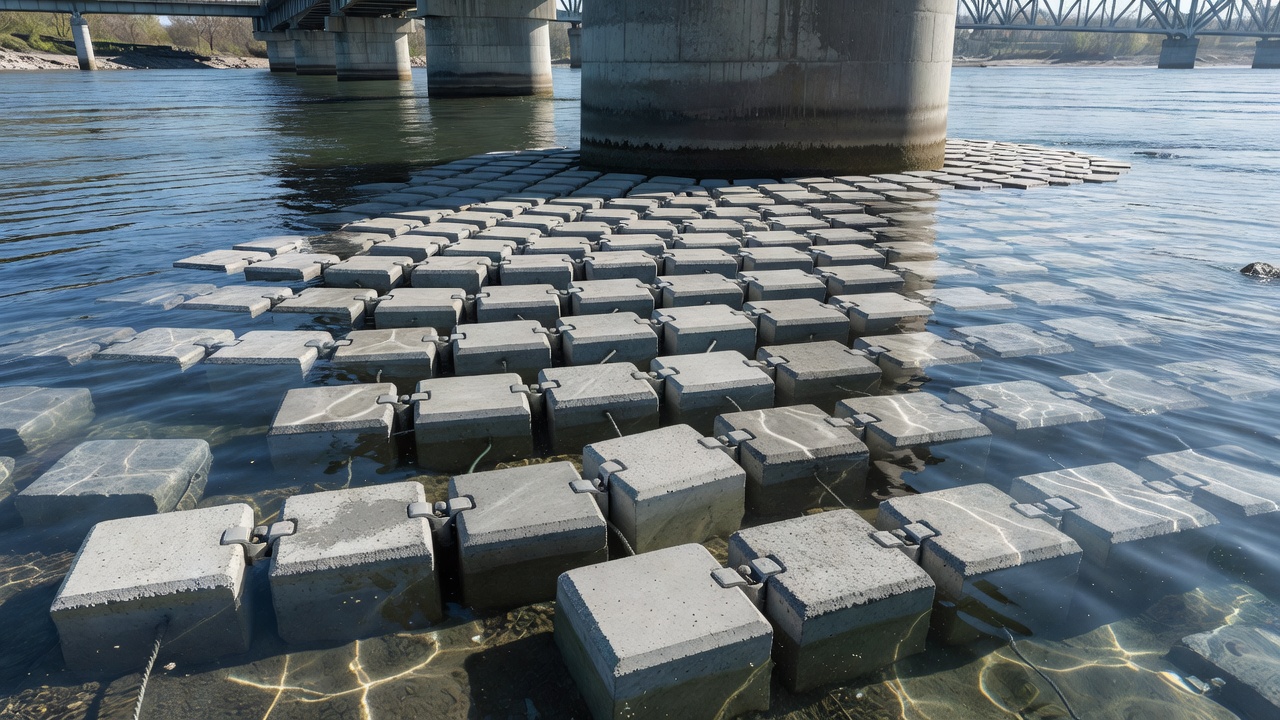

ACBs sind vorgefertigte Betonblöcke, die durch Kabel oder geometrische Verkeilung miteinander verbunden sind und eine flexible Matte bilden, die sich Sohlbewegungen anpasst und gleichzeitig eine durchgehende Schutzabdeckung aufrechterhält. Die ACB-Bemessung erfolgt nach HEC-23 Design Guideline 16 unter Verwendung einer Sicherheitsfaktor-Methode (Factor of Safety, FS) basierend auf einer Momentengleichgewichtsanalyse:

SFT = SFB × XC × XM

wobei SFT der Ziel-Sicherheitsfaktor, SFB der Basis-Sicherheitsfaktor (1,2–2,0 je nach Anwendung), XC der Multiplikator für die Versagensfolgen (1,0–2,0) und XM der Multiplikator für die Modellunsicherheit der Hydraulik (1,0–2,0) ist. Ein Mindest-FS von 1,2 wird für Ufersicherungen verwendet; 1,5–1,7 für Brückenpfeiler und -widerlager; und 1,8–2,0 für Überströmstrecken.

ACBs bieten Vorteile gegenüber Steinschüttungen: (1) gleichmäßige Blockdicke gewährleistet gleichmäßige Abdeckung; (2) Kabelverbindung verhindert einzelne Blockverschiebungen; (3) offenzellige Designs ermöglichen Bewuchs aus ästhetischen und ökologischen Gründen; (4) quantifizierter Bemessungssicherheitsfaktor; und (5) keine Einschränkungen der Steinqualität. Zu den Nachteilen gehören höhere Materialkosten, spezielle Einbaugeräte und Reparaturschwierigkeiten nach Beschädigung.

Gabionenmatratzen

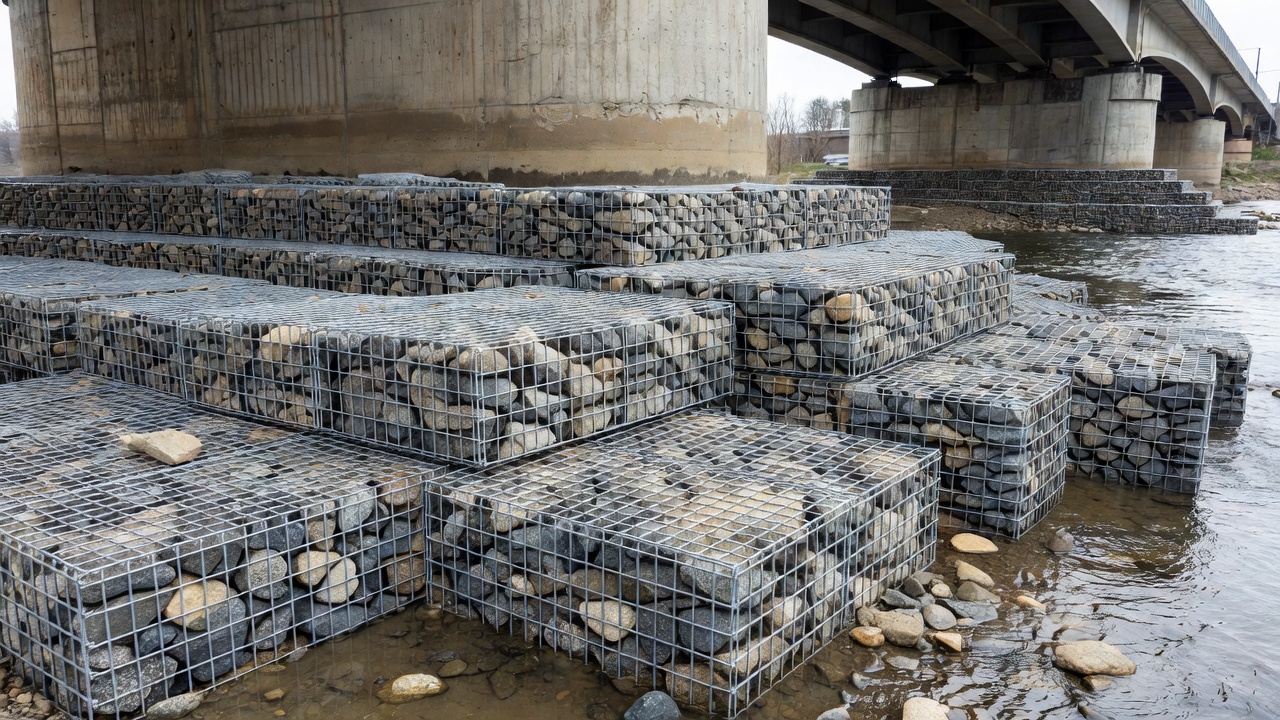

Gabionenmatratzen sind rechteckige Drahtgeflechtkörbe, typischerweise 0,3 m dick, die mit Stein gefüllt und miteinander verschnürt werden, um eine durchgehende Matratze zu bilden. Gabionenmatratzen bieten eine halbflexible, durchlässige Panzerschicht. Die Bemessung erfolgt nach HEC-23 Design Guideline 15 und NCHRP-Bericht 593 Anhang F.

Zu den Einschränkungen von Gabionenmatratzen gehören: (1) Drahtgeflechtkorrosion in aggressiven Umgebungen – verzinkter Draht hält möglicherweise 10–15 Jahre; PVC-beschichteter Draht verlängert dies auf 25–30 Jahre; (2) Anfälligkeit für Eis- und Trümmerschäden, die das Geflecht durchtrennen oder abreiben; (3) begrenzte Flexibilität im Vergleich zu loser Steinschüttung; und (4) schwierige Inspektion der Steine in den Körben. Gabionen eignen sich am besten für die Uferstabilisierung und weniger für den Pfeilerkolkschutz.

{

Teilweise vergossene Steinschüttung

Teilweise vergossene Steinschüttung besteht aus herkömmlicher Steinschüttung, deren Hohlräume teilweise mit Zementmörtel gefüllt sind – typischerweise 30–40 Prozent des Hohlraumvolumens. Der Mörtel verbindet die Steine an ihren Kontaktpunkten, während Flexibilität und Durchlässigkeit erhalten bleiben. Diese Technik stammt aus Deutschland (Bundesanstalt für Wasserbau, BAW) und wurde in den Vereinigten Staaten durch den NCHRP-Bericht 593 übernommen.

Teilweise vergossene Steinschüttung bietet: (1) einen deutlich höheren Widerstand gegen Schubversagen als loses Gestein gleicher Steingröße – bis zum 2- bis 3-Fachen der kritischen Schubgeschwindigkeit; (2) reduzierte Steinverschiebung ohne Beseitigung der Durchlässigkeit; (3) verbesserte hydraulische Effizienz (niedrigerer Manning’s n); und (4) Schutz vor Ausschlämmung. Der Hauptnachteil ist die reduzierte Flexibilität – sobald der Mörtel ausgehärtet ist, kann sich das System nicht mehr so gut selbst heilen wie loses Gestein. Wenn die Mörtelschicht unter Sohlverformung bricht, können sich die gebrochenen Abschnitte lösen und versagen. Teilweise vergossene Steinschüttung eignet sich am besten für kritische Pfeilerstandorte, an denen Steinverschiebungen nicht akzeptabel sind, aber dennoch eine gewisse Flexibilität erforderlich ist.

Mörtelsäcke und mörtelgefüllte Matratzen

Mörtelsäcke (auch mörtelgefüllte Gewebematten oder Mörtelmatratzen genannt) sind Gewebesäcke, die mit Zementmörtel gefüllt werden, typischerweise 150–300 mm dick, und direkt auf den vorbereiteten Untergrund gelegt werden. Die Säcke passen sich der Sohloberfläche an und härten zu einer durchgehenden, undurchlässigen Panzerschicht aus. Die Bemessung erfolgt nach NCHRP-Bericht 593 Anhang H.

Zu den Vorteilen gehören: (1) undurchlässige Schicht beseitigt Ausschlämmung vollständig; (2) schneller Einbau – Säcke können unter Wasser mit Mörtelpumpen injiziert werden; (3) minimaler Steinbedarf; und (4) glatte Oberfläche reduziert die hydraulische Rauheit. Zu den Nachteilen gehören: (1) vollständige Steifigkeit führt zu Bruch bei unterschiedlicher Setzung; (2) Reparatur erfordert Entfernung großer Bruchstücke; (3) Undurchlässigkeit kann Auftriebsdruck unter der Matratze aufbauen lassen, wenn nicht richtig entlüftet; und (4) UV-Zersetzung des Gewebes im Laufe der Zeit.

Mörtelgefüllte Matratzen von GEOMAT

Das GEOMAT-mörtelgefüllte Matratzensystem verwendet drei Lagen – gewebten Geotextilboden, hochfesten Abstandsgewirkekern und gewebte Geotextildecke – die zu Matratzenbahnen zusammengenäht sind. Wenn sie mit Zementmörtel gefüllt werden, bildet das System eine durchgehende bewehrte Betonmatrix mit kontrollierter Dicke (typischerweise 100–200 mm). Das System bietet hohe Biegefestigkeit, gleichmäßige Abdeckung und schnellen Einbau. Tests im NCHRP-Bericht 593 zeigten hervorragende Leistung an Brückenpfeilern bei Geschwindigkeiten bis zu 6 m/s.

Instandhaltung und Ersatz

Die Instandhaltung von Steinschüttungen wird durch die Inspektionsergebnisse bestimmt. Die folgenden Schwellenwerte definieren die Maßnahmenebenen:

Routineinstandhaltung – Wird jährlich oder zweijährlich als Teil der planmäßigen Brückeninspektion durchgeführt. Umfasst die Entfernung von holzigem Bewuchs (Wurzeldurchmesser >25 mm), den Ersatz einzelner verschobener Steine, die punktuelle Steinzugabe zur Wiederherstellung der Schichtdicke in gesetzten Bereichen und die Reparatur von Geotextil, wo Gewebe freigelegt und beschädigt ist. Wird typischerweise durch B.C.10-Bewertungen von 6 oder 7 ausgelöst.

Größere Instandhaltung – Wird durchgeführt, wenn die Steinverschiebung 20 Prozent der Oberfläche überschreitet, die Schichtdicke in mehr als 10 Prozent der Installation unter das bemessene Minimum gefallen ist oder die Unterhöhlung mehr als 0,3 m von einem Rand nach innen fortgeschritten ist. Erfordert die Mobilisierung von Geräten für Steinlieferung, -einbau und Filterreparatur. Wird typischerweise durch B.C.10-Bewertungen von 4 oder 5 ausgelöst.

Ersatz – Erforderlich, wenn die Steinschüttung weitgehend verschoben ist (>50 Prozent der Fläche), die Filterschicht über mehr als 30 Prozent der Installation beeinträchtigt ist, die Steinqualität unter die Spezifikation abgefallen ist oder die Versagensarten zu Pfeilerfreilegung oder -setzung geführt haben. Der Ersatz umfasst die Entfernung der vorhandenen Steinschüttung, die Neu-Vorbereitung des Untergrunds, den Einbau eines neuen Filters und die Neupanzerung mit richtig dimensionierten Steinen. Wird typischerweise durch B.C.10-Bewertungen von 0–3 ausgelöst.

Eine Hochwassernachinspektion ist nach jedem Hochwasserereignis, das das 2-jährliche Wiederkehrintervall überschreitet, gemäß NBIS-Anforderungen obligatorisch. Die Hochwassernachinspektion sollte den Steinschüttungszustand mit den Basisaufzeichnungen vergleichen und sich speziell auf Randverschiebung, Filterfreilegung und Steinverlust an den strömungszugewandten Seiten der Pfeiler konzentrieren.

Steinschüttungen für Flughafenentwässerungsbauwerke

Während Steinschüttungen in erster Linie mit dem Brückenkolkschutz in Verbindung gebracht werden, werden sie auch für Flugplatzentwässerungsbauwerke gemäß FAA Advisory Circular AC 150/5320-5D, Flugplatzentwässerungsbemessung vorgeschrieben. Steinschüttungen werden an Durchlassauslässen, Kopfwänden, Energievernichtern, Gerinneübergängen und Auslaufbauwerken innerhalb von Flughafenentwässerungssystemen eingesetzt.

Auf Flughäfen muss die Steinschüttung gemäß den FAA-Richtlinien für die berechnete Abflussgeschwindigkeit am Entwässerungsbauwerksauslass dimensioniert werden. Das Gestein muss sauber, hart, beständig und frost-Tau-wechselbeständig sein – typischerweise Granit, Basalt oder Quarzit mit einem spezifischen Gewicht über 2,60 und einer Wasseraufnahme von weniger als 2,0 Prozent. Die Filterschicht (Geotextil oder körnig) ist bei Flughafenanwendungen gleichermaßen kritisch, um Bodenpiping aus den Befestigungsuntergrundschichten zu verhindern.

ICAO Annex 14, Band I (Flugplatzbemessung und -betrieb) verlangt, dass Flughafenentwässerungssysteme so ausgelegt werden, dass Befestigungen und Bauwerke vor Wasserschäden geschützt werden, schreibt jedoch keine spezifische Steinschüttungsbemessungsmethodik vor – dies bleibt den nationalen Normen überlassen (FAA AC 150/5320-5D in den Vereinigten Staaten). Steinschüttungen an Flughafenentwässerungsbauwerken werden typischerweise bei routineinspektionen der Flugplatzbefestigungen gemäß ICAO Doc 9137, Teil 9 (Flugplatzinstandhaltungspraktiken) überprüft, mit besonderer Aufmerksamkeit nach starken Regenereignissen, die zu hohen Abflussgeschwindigkeiten an Durchlassauslässen führen.

Die gleichen Versagensarten von Steinschüttungen gelten für Flughafenentwässerungsbauwerke wie für Brückenpfeiler, mit dem zusätzlichen Risiko, dass ausgefallene Steinschüttungen zu Fremdkörpern (Foreign Object Debris, FOD) auf Flugplatzbefestigungen werden können, was eine direkte Gefahr für den Flugbetrieb darstellt. Steine, die von Steinschüttungen an Durchlassauslässen neben Start- und Landebahnen oder Rollwegen verdrängt wurden, müssen sofort entfernt und die Steinschüttung repariert werden. Dies macht die regelmäßige Inspektion von Steinschüttungen an Flughafenentwässerungen – insbesondere nach Unwetterereignissen – zu einer sicherheitskritischen Funktion für das Flugplatzinstandhaltungspersonal.
