Medidor de Recubrimiento (Pachómetro)

¿Qué es un Medidor de Recubrimiento?

Un medidor de recubrimiento — también denominado pachómetro, localizador de armaduras o detector de armaduras — es un instrumento de ensayo no destructivo (END) diseñado para detectar, localizar y caracterizar el acero de refuerzo embebido en estructuras de hormigón. El dispositivo mide el espesor del recubrimiento de hormigón (la distancia desde la superficie del hormigón hasta la superficie más próxima de la barra de refuerzo), determina la posición espacial y la orientación de las barras de refuerzo, y estima el diámetro de las barras en condiciones favorables. Los medidores de recubrimiento funcionan según principios electromagnéticos bien establecidos y representan una de las herramientas END más utilizadas en ingeniería civil para la evaluación del estado del hormigón armado.

El término “pachómetro” deriva del griego pachys (grueso) y metron (medida), que significa literalmente “medidor de espesores”. Aunque “pachómetro” se usa indistintamente con “medidor de recubrimiento” en muchas regiones, algunos profesionales reservan “pachómetro” específicamente para los instrumentos que miden el recubrimiento de hormigón sobre el refuerzo, distinguiéndolos de los detectores de metales de uso general. Los primeros medidores de recubrimiento comerciales aparecieron en la década de 1950 basados en tecnología de reluctancia magnética, seguidos por instrumentos de corrientes inducidas en las décadas siguientes. Los instrumentos digitales actuales combinan tecnología de inducción por pulsos, procesamiento avanzado de señales y visualización integrada de datos para proporcionar mapeo de armaduras y evaluación del recubrimiento en tiempo real en estructuras de hormigón que van desde tableros de puentes hasta columnas de edificios de gran altura.

Aplicaciones principales incluyen la verificación del control de calidad del espesor del recubrimiento en obras nuevas para garantizar el cumplimiento de las especificaciones de durabilidad y los códigos de construcción, la localización del refuerzo antes de operaciones destructivas como extracción de testigos, corte o perforación para evitar daños al acero estructural y riesgos de corte, el mapeo de disposiciones de armaduras desconocidas en estructuras existentes donde no se dispone de documentación de diseño, el apoyo a estudios de potencial de corrosión de media celda mediante la localización precisa de barras para la conexión eléctrica, y la evaluación del recubrimiento de hormigón para la evaluación del riesgo de corrosión en entornos agresivos como estructuras marinas, estacionamientos y puentes expuestos a sales de deshielo.

Principio de Funcionamiento: Inducción Electromagnética y Corrientes Inducidas

El principio de funcionamiento de un medidor de recubrimiento se basa en la inducción electromagnética, descrita por primera vez por Michael Faraday en 1831. Una corriente alterna que fluye a través de una bobina dentro de la sonda del instrumento genera un campo magnético primario que se propaga hacia el exterior a través del hormigón. Cuando este campo magnético variable en el tiempo encuentra un objeto ferromagnético conductor — como una barra de acero de refuerzo — induce corrientes eléctricas circulantes, llamadas corrientes inducidas, dentro de la barra según la ley de Faraday. Estas corrientes inducidas fluyen en bucles cerrados alrededor de la circunferencia de la barra y, de acuerdo con la ley de Lenz, producen un campo magnético secundario que se opone al campo primario.

El medidor de recubrimiento mide el cambio en la impedancia de la bobina de la sonda causado por la interacción entre los campos magnéticos primario y secundario. La magnitud de este cambio de impedancia depende de varios factores:

• Distancia a la barra: La intensidad de la señal disminuye exponencialmente al aumentar la profundidad del recubrimiento siguiendo una relación de ley de potencia inversa. La amplitud de la señal es aproximadamente proporcional a 1/d³ donde d es la profundidad hasta el centro de la barra.
• Diámetro de la barra: Las barras más grandes presentan una mayor superficie para la inducción de corrientes inducidas, produciendo campos secundarios más fuertes y mayores amplitudes de señal para una profundidad determinada.
• Orientación de la barra: La señal más fuerte se produce cuando el eje longitudinal de la sonda está alineado paralelamente a la barra de refuerzo. La señal disminuye a medida que la sonda se aleja de la alineación paralela.
• Permeabilidad magnética del acero: Las variaciones en la composición del acero y el historial de deformación en frío afectan las propiedades ferromagnéticas y, por lo tanto, la señal inducida. El acero estructural estándar (Grado 40, 60, 75) tiene una permeabilidad relativa en el rango de 100-1000.
• Propiedades del hormigón: El hormigón generalmente no es magnético ni conductor a las frecuencias de funcionamiento de los medidores de recubrimiento (típicamente 50 Hz a 10 kHz), lo que significa que la matriz de hormigón en sí misma no afecta significativamente la propagación de la señal. Sin embargo, ciertos áridos que contienen magnetita u otros minerales magnéticos pueden introducir interferencias menores.

Técnica de Inducción por Pulsos

La mayoría de los medidores de recubrimiento modernos emplean la tecnología de inducción por pulsos (PI) en lugar de la inducción electromagnética de onda continua. En un sistema PI, la bobina de la sonda transmite pulsos cortos de alta corriente (que duran típicamente 10-100 microsegundos) a una tasa de repetición de varios cientos de pulsos por segundo. Durante el pulso, se acumula un fuerte campo magnético. Cuando el pulso termina, el campo colapsa, y el circuito receptor mide la decadencia del campo magnético secundario inducido por cualquier corriente inducida que aún circule en objetos metálicos cercanos. La característica de decadencia — específicamente la constante de tiempo y la amplitud de la curva de decadencia — codifica información sobre el tamaño, la profundidad y la conductividad del objeto detectado.

La ventaja clave de la inducción por pulsos sobre los sistemas de onda continua es su capacidad para discriminar la señal del pulso transmitido. Debido a que el receptor mide el campo magnético después de que el pulso transmitido ha terminado, no hay interferencia del campo primario. Esto permite la detección de metal a mayores profundidades y con relaciones señal-ruido más altas. Además, la inducción por pulsos es inherentemente menos sensible a los efectos del terreno y a la variabilidad del hormigón que los sistemas de onda continua.

Principio de Reluctancia Magnética

Un principio de funcionamiento más antiguo pero aún relevante es la reluctancia magnética, utilizado en medidores de recubrimiento tempranos como la línea “Covermeter”. En un sistema basado en reluctancia, un imán permanente o electroimán crea un campo magnético constante. El refuerzo ferroso en el hormigón distorsiona este campo, y un sensor de efecto Hall o magnetómetro mide el cambio resultante en la densidad de flujo magnético. El cambio en la reluctancia (el equivalente magnético de la resistencia eléctrica) se correlaciona con la proximidad y el tamaño del acero.

El estudio del NIST realizado por Carino (1992) comparó los medidores de reluctancia magnética y de corrientes inducidas y encontró que, aunque ambas tecnologías localizan eficazmente las armaduras y miden la profundidad del recubrimiento, difieren en aspectos clave: los medidores de reluctancia muestran menor sensibilidad a la variación del diámetro de la barra pero mayor sensibilidad a los efectos de la separación entre barras, mientras que los medidores de corrientes inducidas generalmente proporcionan mejor resolución para distinguir barras individuales en refuerzos congestionados y un rendimiento superior para localizar extremos de barras. Los instrumentos modernos han adoptado en gran medida la tecnología de corrientes inducidas o inducción por pulsos debido a su rango dinámico superior y capacidades de discriminación.

Tipos de Equipos y Funcionamiento

Los medidores de recubrimiento van desde dispositivos portátiles simples para mediciones puntuales hasta sistemas sofisticados con matrices de múltiples sensores, registro de datos integrado y conectividad inalámbrica a tabletas para visualización en tiempo real.

Componentes clave comunes a todos los medidores de recubrimiento incluyen:

• Sonda / Cabezal de búsqueda: Contiene las bobinas transmisora y receptora. Existen diferentes tipos de sonda para rangos de medición superficial (0-60 mm) y profunda (60-120 mm). Algunas sondas universales ofrecen configuraciones de rango bajo/alto conmutables.

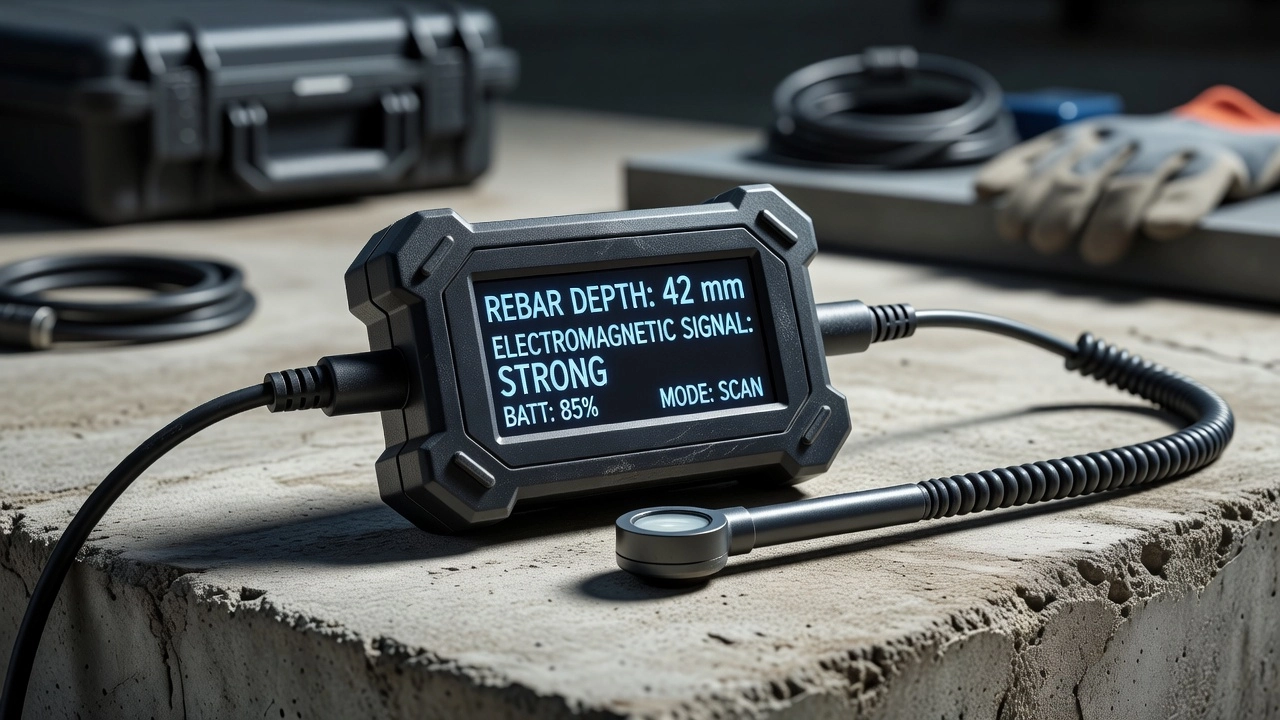

• Unidad de control: Alberga la generación de señales, la electrónica de procesamiento, la interfaz de usuario y la pantalla. Los instrumentos modernos utilizan pantallas táctiles LCD a color con navegación intuitiva por menús.
• Bloques de calibración: Bloques de referencia fabricados con material no conductor (contrachapado, plástico u hormigón seco) con barras de diámetro conocido a profundidades conocidas. Esenciales para la calibración y verificación del instrumento antes de cada estudio.
• Software de gestión de datos: Aplicaciones de escritorio o en la nube para importar datos de escaneo, generar mapas de recubrimiento, crear informes de inspección y exportar datos a plataformas BIM/CAD. Ejemplos incluyen Hilti PROFIS Ferroscan Map, ElcoMaster y Proceq Linkware.

Modos de Escaneo

Los medidores de recubrimiento ofrecen varios modos de medición según el objetivo de la inspección:

Modo puntual — El operador coloca la sonda en una sola ubicación y lee la profundidad del recubrimiento directamente. Se utiliza para la verificación rápida del recubrimiento en puntos específicos, como comprobar el recubrimiento en centros de vanos de vigas o caras de columnas antes de perforar agujeros para pernos de anclaje.

Modo de escaneo lineal — El operador mueve la sonda a lo largo de una línea predefinida mientras el instrumento registra continuamente las lecturas de recubrimiento. El dispositivo produce un perfil que muestra la variación del recubrimiento a lo largo de la línea de escaneo, permitiendo la identificación de barras individuales como picos en la respuesta de la señal. La sonda debe moverse perpendicular a la dirección objetivo de la armadura, y la señal más fuerte se produce cuando el eje de la sonda es paralelo a la barra.

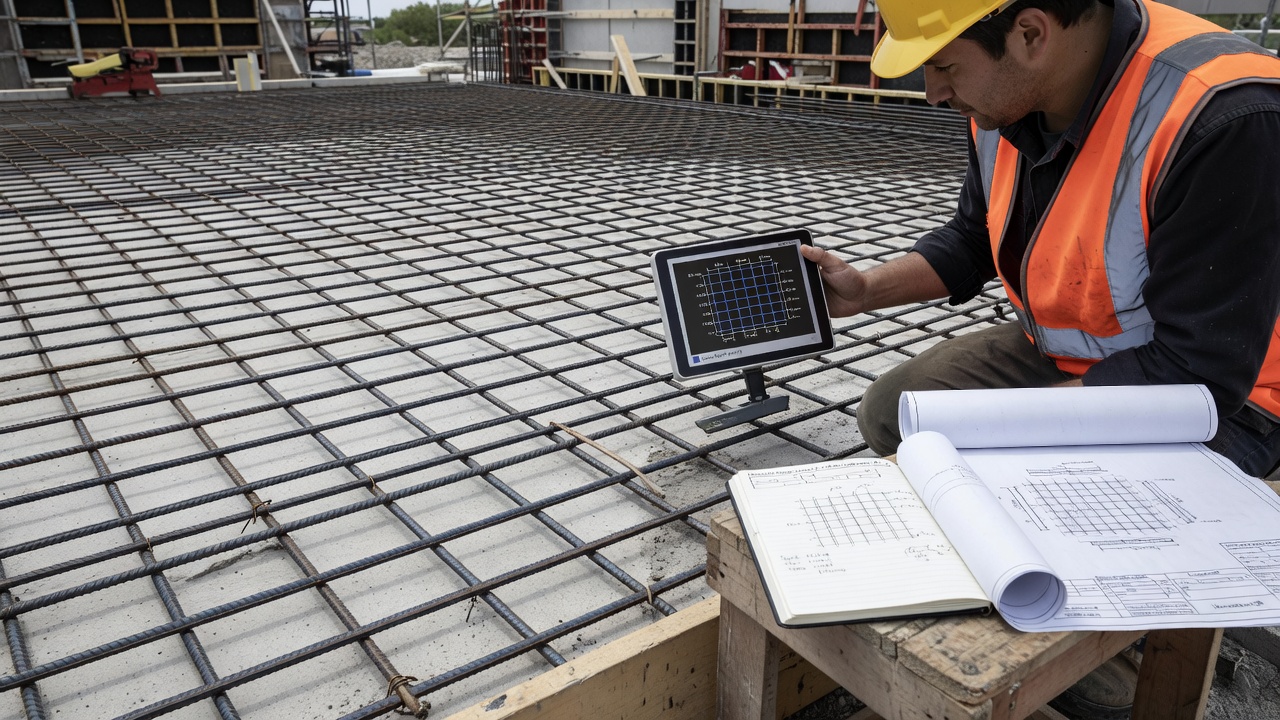

Modo de escaneo en cuadrícula (escaneo de área) — El operador realiza múltiples escaneos lineales paralelos con espaciado regular para crear un mapa de recubrimiento bidimensional de un elemento estructural. El instrumento interpola entre las líneas de escaneo para producir gráficos de contorno, mapas de recubrimiento codificados por colores y representaciones 3D de la disposición del refuerzo. El escaneo en cuadrícula es esencial para estudios exhaustivos de tableros, evaluaciones de muros e investigaciones de losas.

Modo de mapeo de armaduras — Dedicado a localizar y documentar la disposición completa del refuerzo. El operador escanea en dos direcciones ortogonales, y el instrumento identifica automáticamente las posiciones, el espaciado y la orientación de las barras. El mapa resultante muestra la cuadrícula completa del refuerzo con los valores de recubrimiento medidos en cada intersección de barras.

Medición del Espesor del Recubrimiento de Hormigón

La medición fundamental que realiza un medidor de recubrimiento es la determinación del recubrimiento de hormigón — la distancia desde la superficie expuesta del hormigón hasta la superficie más próxima del acero de refuerzo embebido. Este parámetro controla directamente la durabilidad de las estructuras de hormigón armado porque el recubrimiento proporciona la barrera principal contra la entrada de cloruros, dióxido de carbono, humedad y oxígeno que inician y propagan la corrosión del refuerzo.

El proceso de medición sigue un procedimiento sistemático prescrito por la norma BS 1881-204:1988 y las recomendaciones del fabricante:

1. Preparación de la superficie: La superficie de hormigón debe estar limpia, seca y libre de residuos, material suelto y humedad superficial que pudiera afectar el contacto de la sonda o la propagación de la señal. Puede ser necesario eliminar residuos de desencofrante, compuestos de curado o revestimientos superficiales.

2. Verificación de la calibración: Antes de cada sesión de estudio, el operador verifica la calibración del instrumento con un bloque de calibración de diámetro de barra y profundidad de recubrimiento conocidos. La lectura debe estar dentro de la tolerancia de ±5% o ±2 mm especificada por la BS 1881-204. De no ser así, el instrumento debe recalibrarse según las instrucciones del fabricante.

3. Localización de la barra: El operador barre la sonda sobre la superficie de hormigón en un patrón sistemático para localizar las barras de refuerzo. La señal máxima (lectura máxima) indica que la sonda está directamente sobre la barra. La mayoría de los instrumentos proporcionan retroalimentación tanto audible (tono variable) como visual (gráfico de barras, lectura numérica).

4. Medición del recubrimiento: Una vez que una barra está localizada con precisión, la sonda se mantiene estacionaria en la posición de señal máxima, y se registra la lectura de profundidad del recubrimiento. Para máxima precisión, el operador debe tomar múltiples lecturas (típicamente 3-5) en la misma ubicación y registrar el promedio.

5. Introducción del diámetro de la barra: Una medición precisa del recubrimiento requiere que se introduzca el diámetro correcto de la barra en el instrumento. Si se desconoce el diámetro de la barra, el operador debe utilizar el método del separador (consulte la sección sobre estimación del diámetro) para determinarlo o aceptar una precisión reducida utilizando un diámetro supuesto.

Relación Señal-Profundidad

La relación entre la amplitud de la señal (S) y la profundidad del recubrimiento (d) sigue una ley de potencia inversa característica. El estudio del NIST realizado por Carino estableció que para los medidores de recubrimiento de corrientes inducidas, la relación se puede modelar como:

S = a × d⁻ⁿ

donde a es una constante de calibración que depende del diámetro de la barra y la sensibilidad del instrumento, y n es un exponente que típicamente oscila entre 1.5 y 3.0 dependiendo de la geometría de la sonda. Para una sonda típica con un diámetro de bobina de 50 mm, n ≈ 2.5, lo que significa que un aumento del 20% en el recubrimiento reduce la señal en aproximadamente un 44%. La consecuencia práctica de esta pronunciada disminución de la señal es que la sensibilidad de la medición disminuye rápidamente con la profundidad — un instrumento que puede resolver una variación de recubrimiento de 1 mm a 20 mm de profundidad puede resolver solo 5 mm a 80 mm de profundidad.

Recubrimiento Máximo Medible

La profundidad máxima de recubrimiento que se puede medir de forma fiable depende de varios factores: el diseño del instrumento y la potencia de la sonda, el diámetro de la barra, la separación entre barras (una separación más cercana reduce la profundidad máxima medible), la configuración del refuerzo secundario y la presencia de elementos de acero adyacentes (placas embebidas, conductos, anclajes). Para sondas estándar, los recubrimientos máximos prácticos medibles son:

• Sonda estándar / superficial (rango bajo): 40-60 mm
• Sonda universal (rango bajo): 60-80 mm
• Sonda universal (rango alto): 80-120 mm
• Sonda profunda / rango extendido: 100-180 mm (con precisión reducida)

El estudio de Barnes & Zheng (2008) encontró que con una separación entre barras de 100 mm y barras de 24-28 mm de diámetro, un Proceq Profometer 5 podía medir de forma fiable recubrimientos de hasta 85-90 mm — superando el máximo declarado por el fabricante para funcionamiento en rango bajo. Sin embargo, los errores de medición aumentaron significativamente al operar en modo de rango alto, recomendando el estudio que las configuraciones de rango alto solo se utilicen cuando falla la detección en rango bajo.

Estimación del Diámetro de la Barra

Una de las capacidades más desafiantes de un medidor de recubrimiento es la estimación del diámetro de la barra de refuerzo. La dificultad fundamental surge porque la amplitud de la señal depende tanto de la profundidad del recubrimiento como del diámetro de la barra — dos incógnitas que deben desacoplarse.

La técnica estándar para la estimación del diámetro es el método del separador (también llamado método de elevación). El operador toma dos lecturas de recubrimiento a diferentes distancias de la superficie de hormigón: una directamente sobre la superficie (lectura de recubrimiento C₁ con diámetro de barra desconocido D₁), y una segunda lectura con un separador no conductor de espesor conocido t colocado entre la sonda y la superficie de hormigón (resultando en una lectura de recubrimiento C₂ con el mismo diámetro de barra desconocido D₂, pero con un recubrimiento efectivo de C₁ + t). Dado que la relación entre la señal y el recubrimiento depende del diámetro de la barra, resolver las dos ecuaciones simultáneamente produce tanto el recubrimiento real como el diámetro de la barra.

Los medidores de recubrimiento digitales modernos automatizan este proceso. El operador coloca la sonda sobre la superficie de hormigón, presiona un botón para tomar la primera lectura, luego coloca un separador (típicamente de 10-20 mm de espesor, fabricado de acrílico o polipropileno) debajo de la sonda y toma la segunda lectura. El microprocesador del instrumento resuelve las dos ecuaciones de calibración simultáneas y muestra tanto el recubrimiento estimado como el diámetro de la barra en la pantalla.

Factores que afectan la precisión de la estimación del diámetro:

• Profundidad del recubrimiento: La estimación del diámetro se vuelve poco fiable para recubrimientos que superan los 60 mm, ya que la diferencia de señal entre dos mediciones con separador se vuelve pequeña en relación con el ruido de medición.
• Separación entre barras: Las barras muy espaciadas causan interferencias que distorsionan la relación señal-profundidad, reduciendo la precisión de la estimación del diámetro.
• Rango de diámetro de la barra: La estimación es más precisa cuando el diámetro real de la barra se encuentra dentro del rango calibrado del instrumento. La mayoría de los instrumentos están calibrados de fábrica para tamaños de barra de 6 mm a 40 mm (US #3 al #12).
• Refuerzo secundario: Las barras perpendiculares debajo de la barra medida pueden introducir errores sistemáticos en la estimación del diámetro.
• Orientación de la sonda: La sonda debe estar alineada con precisión en paralelo a la barra para una estimación precisa del diámetro.

La tesis de Hoki (2011) de la Universidad Brigham Young demostró que, para estudios de tableros de puentes, si el operador introduce un tamaño de barra dentro de un tamaño estándar US del tamaño real (por ejemplo, introduciendo #5 cuando la barra es realmente #4 o #6), el error de medición del recubrimiento se mantiene dentro de 0.125 pulgadas (3.2 mm). Esta tolerancia significa que incluso una estimación aproximada del diámetro de la barra puede proporcionar una precisión de recubrimiento aceptable para muchas aplicaciones.

Mapeo de Armaduras y Documentación de la Disposición

Más allá de las mediciones puntuales de la profundidad del recubrimiento, los medidores de recubrimiento cumplen una función crítica en el mapeo de armaduras — la creación de una representación espacial completa de la disposición del refuerzo dentro de un elemento de hormigón. Esto es esencial para varios escenarios: evaluar estructuras con documentación de diseño faltante o no fiable, verificar el refuerzo construido contra las especificaciones de diseño, localizar el refuerzo para la evaluación de la capacidad estructural y la clasificación de carga, y mapear el refuerzo para la correlación de la evaluación de la corrosión con estudios de potencial de media celda y estudios de delaminación.

El proceso de mapeo sigue típicamente un enfoque basado en cuadrícula:

1. Se establece una cuadrícula de referencia en la superficie de hormigón, típicamente con un espaciado de 100-500 mm dependiendo del espaciado esperado de las barras y del nivel de detalle requerido. Para tableros de puentes, es común una cuadrícula de 150 mm × 150 mm.
2. Se realizan escaneos lineales a lo largo de cada línea de la cuadrícula en dos direcciones ortogonales. El operador marca la ubicación de cada barra detectada directamente sobre la superficie de hormigón utilizando tiza o marcador.
3. Las lecturas de profundidad del recubrimiento se registran a intervalos regulares a lo largo de cada barra o en ubicaciones críticas como el centro del vano, cerca de los apoyos y en juntas de construcción.
4. Los datos registrados se importan a software especializado (por ejemplo, PROFIS Ferroscan Map, ElcoMaster, Profometer Linkware) que genera:
   • Mapas de contorno de recubrimiento: Gráficos de contorno codificados por colores que muestran la variación espacial de la profundidad del recubrimiento en la superficie del elemento.
   • Planos de ubicación de barras: Dibujos a escala que muestran la posición, el espaciado y la orientación de cada barra detectada.
   • Modelos de refuerzo 3D: Visualizaciones tridimensionales de la jaula de refuerzo, incluyendo múltiples capas.
   • Resúmenes estadísticos: Media, mínimo, máximo y desviación estándar de las lecturas de recubrimiento para cada elemento estructural.

Los medidores de recubrimiento modernos con capacidad de escaneo de área, como el Profometer PM8000 Pro, utilizan matrices de múltiples sensores y odometría integrada (codificadores de rueda en el carro de escaneo) para automatizar la recogida de datos. El operador empuja el carro de escaneo a lo largo de la superficie de hormigón, y el instrumento registra continuamente la posición de la sonda y las lecturas de recubrimiento, construyendo un conjunto denso de datos que el software interpola en mapas de recubrimiento de alta resolución. Esta tecnología reduce drásticamente el tiempo de inspección para estudios de grandes áreas — un tablero de puente de 50 m² puede mapearse en 1-2 horas en comparación con un día completo utilizando métodos manuales de cuadrícula.

Precisión y Factores de Influencia

La precisión del medidor de recubrimiento está gobernada por una compleja interacción de factores del instrumento, condiciones del sitio, configuración del refuerzo y procedimiento del operador. La referencia autorizada para las expectativas de precisión es la BS 1881-204:1988, que especifica:

• Condiciones de laboratorio (instrumento calibrado, tamaño de barra conocido, barra única, alineación óptima de la sonda): ±5% o ±2 mm, el que sea mayor.
• Condiciones de obra favorables (tamaño de barra conocido, barras con separación >100 mm, una sola capa de refuerzo): Se aproxima a la precisión de laboratorio.
• Condiciones de obra promedio (recubrimiento <100 mm, congestión moderada de barras, tamaño de barra conocido dentro de un tamaño estándar): ±15% o ±5 mm, el que sea mayor.
• Condiciones adversas (recubrimiento >100 mm, refuerzo congestionado, tamaño de barra desconocido, múltiples capas): La precisión puede degradarse a ±20-30%.

Factores Clave que Afectan la Precisión

Configuración del diámetro de la barra — El factor más significativo controlable por el operador que afecta la precisión de la medición del recubrimiento. Barnes & Zheng demostraron que configurar un diámetro de barra incorrecto puede desplazar las lecturas de recubrimiento entre un 10-20% del valor medido. Específicamente, configurar un diámetro de barra menor que el real hace que el medidor subestime el recubrimiento, mientras que configurar un diámetro mayor provoca una sobreestimación. Por ejemplo, medir barras #8 (25 mm) con el medidor configurado en #3 (10 mm) puede producir lecturas de recubrimiento entre un 15-25% por debajo del recubrimiento real. Esto tiene implicaciones críticas para la evaluación de la durabilidad — un operador que subestima el recubrimiento puede juzgar incorrectamente que una estructura tiene una protección inadecuada.

Barras paralelas adyacentes — Cuando las barras están espaciadas a menos de aproximadamente 100 mm (4 pulgadas), los campos magnéticos de las barras adyacentes se superponen, haciendo que la señal medida sea más fuerte que la de una barra aislada a la misma profundidad. Esto produce lecturas de recubrimiento que son sistemáticamente más bajas que el recubrimiento real. El estudio de Hoki encontró que con separaciones entre barras superiores a 100 mm, el efecto de interferencia disminuye hasta estar dentro del umbral de importancia práctica de 0.125 pulgadas. Para espaciados más cercanos, el error aumenta de forma no lineal.

Barras secundarias (perpendiculares) — Las barras transversales debajo de las barras longitudinales objetivo crean interacciones adicionales del campo magnético. La investigación muestra que escanear directamente sobre una barra secundaria puede introducir errores del 1-4% en las lecturas de recubrimiento, siendo el efecto más pronunciado a mayores profundidades de recubrimiento. El efecto se mitiga con los diseños modernos de sondas que son más sensibles a las barras paralelas al eje de la sonda y menos sensibles a las barras perpendiculares.

Selección del rango de la sonda — El uso de la configuración de rango alto en una sonda universal cuando el rango bajo podría lograr la detección introduce errores de medición. Barnes & Zheng encontraron que las lecturas en rango alto son sistemáticamente más bajas (entre un 5-15%) que las lecturas en rango bajo para la misma barra a la misma profundidad. Los fabricantes recomiendan explícitamente que el rango alto solo debe utilizarse cuando el rango bajo no puede detectar la barra.

Propiedades del hormigón — La matriz de hormigón generalmente no afecta la propagación de la señal electromagnética a las frecuencias del medidor de recubrimiento. Sin embargo, existen ciertas excepciones: los áridos que contienen magnetita (comunes en hormigón de alta densidad para blindaje contra radiaciones), el refuerzo de fibras de acero, el refuerzo de fibras de carbono y el alto contenido de humedad en el hormigón joven pueden introducir pequeñas perturbaciones en la señal.

Variabilidad del acero — Las variaciones en la permeabilidad del acero debidas a diferencias en la composición química, el historial de deformación en frío (por ejemplo, barras roscadas vs. barras lisas) y el estado de corrosión pueden afectar la intensidad de la señal. Las barras corrugadas producen una respuesta de señal ligeramente diferente a la de las barras lisas, aunque los instrumentos modernos se calibran típicamente con barras de refuerzo corrugadas estándar.

Rugosidad de la superficie — Las superficies de hormigón irregulares pueden causar un contacto inconsistente entre la sonda y la superficie, introduciendo espacios de aire que efectivamente aumentan la distancia sonda-barra. Esto produce lecturas de recubrimiento erróneamente altas. Para superficies rugosas, es esencial utilizar un separador o asegurar un contacto firme de la sonda.

Medidor de Recubrimiento y Evaluación de la Corrosión

Los medidores de recubrimiento desempeñan un papel de apoyo indispensable en la evaluación de la corrosión de estructuras de hormigón armado. La técnica electroquímica más utilizada para evaluar el riesgo de corrosión es el mapeo de potencial de media celda, estandarizado en la norma ASTM C876. Esta técnica mide la diferencia de potencial eléctrico entre un electrodo de referencia (típicamente cobre/sulfato de cobre, Cu/CuSO₄) colocado sobre la superficie de hormigón y el acero de refuerzo embebido. Los valores de potencial más negativos que -350 mV (vs. CSE) indican una probabilidad superior al 90% de corrosión activa.

Para las mediciones de media celda, el operador debe:

1. Establecer una conexión eléctrica con el acero de refuerzo — esto requiere localizar una barra con el medidor de recubrimiento para determinar una ubicación segura de perforación (evitando cortar la barra).
2. Perforar un pequeño agujero a través del recubrimiento de hormigón para exponer la barra, luego conectar un cable de conexión mediante una conexión roscada, abrazadera o imán.
3. Mapear las lecturas de potencial en una cuadrícula — la misma cuadrícula utilizada para el mapeo del recubrimiento — para correlacionar la profundidad del recubrimiento con la probabilidad de corrosión.

La integración de los datos de medición del recubrimiento y del potencial de media celda proporciona una potente capacidad de diagnóstico:

• Las zonas con recubrimiento bajo + alta probabilidad de corrosión indican que un recubrimiento inadecuado permitió la penetración de cloruros o carbonatación para iniciar la corrosión. Esto es común en tableros de puentes donde las barras recubiertas de epoxi se colocaron con recubrimiento insuficiente.
• Las zonas con recubrimiento adecuado + alta probabilidad de corrosión sugieren que el propio hormigón está comprometido (alta permeabilidad, fisuración o contaminación con cloruros durante la construcción).
• Las zonas con recubrimiento bajo + baja probabilidad de corrosión pueden indicar que la estructura está seca o que la iniciación de la corrosión aún no se ha producido pero sigue siendo un riesgo futuro.

Los fabricantes ahora ofrecen sistemas integrados que combinan la medición del recubrimiento y el mapeo del potencial de media celda en un solo instrumento. El Profometer PM8500 Corrosion Kit incluye una sonda de medidor de recubrimiento y un electrodo de rueda multielectrodo (electrodo de cuatro ruedas o una rueda) que recoge simultáneamente datos de recubrimiento y potencial. Los datos se fusionan en el software para producir mapas compuestos que muestran los contornos de profundidad del recubrimiento superpuestos con los contornos de potencial de corrosión — lo que permite a los ingenieros correlacionar directamente el nivel de protección del refuerzo con la actividad de corrosión.

Medidor de Recubrimiento vs. Radar de Penetración Terrestre para Detección de Armaduras

El Radar de Penetración Terrestre (GPR) es la principal alternativa a los medidores de recubrimiento para la detección de armaduras en hormigón. Si bien ambas tecnologías tienen propósitos superpuestos, funcionan según principios físicos fundamentalmente diferentes y tienen capacidades, ventajas y limitaciones distintas.

El estudio de Tešić et al. (2021), “Comparación del rendimiento del medidor de recubrimiento y el radar de penetración terrestre en la evaluación de la salud estructural: estudios de caso,” examinó ambos métodos en nueve estructuras de hormigón diferentes, incluyendo tableros de puentes, columnas, vigas, muros y losas. Los hallazgos clave incluyeron:

• Los medidores de recubrimiento demostraron ser superiores para la medición precisa del recubrimiento (±2 mm vs ±5-15 mm para GPR) y para localizar barras en elementos delgados (<100 mm de espesor).
• El GPR destacó en la detección de refuerzos en elementos profundos (recubrimiento >100 mm), identificación de tendones de postesado, localización de huecos y delaminaciones, y mapeo de configuraciones complejas de refuerzo multicapa.
• En refuerzos congestionados (separación entre barras <75 mm), los medidores de recubrimiento resolvieron barras individuales de forma más fiable que el GPR de 2.7 GHz, que producía reflexiones hiperbólicas superpuestas.
• Para estructuras donde el recubrimiento era inferior a 60 mm y la separación entre barras superaba los 100 mm — típico de estacionamientos y losas de edificios — los medidores de recubrimiento proporcionaron evaluaciones más precisas y rápidas que el GPR.
• Para tableros de puentes con historial de construcción desconocido, el uso combinado de ambos métodos proporcionó la evaluación más completa, con el medidor de recubrimiento proporcionando un recubrimiento preciso en las barras expuestas y el GPR mapeando cordones de pretensado profundos y el refuerzo de la capa inferior.

La guía práctica para los ingenieros es: utilice un medidor de recubrimiento cuando se requiera una medición precisa del recubrimiento (cumplimiento de durabilidad, evaluación del riesgo de corrosión, verificación previa a la perforación), la separación entre barras sea relativamente amplia (>75 mm), el recubrimiento sea inferior a 100 mm y se necesite estimación del diámetro de la barra. Utilice GPR cuando se requiera penetración profunda (>100 mm), sea necesario detectar objetos no metálicos o huecos, sea necesario un escaneo rápido de grandes áreas, o deba determinarse la configuración del refuerzo multicapa.

Normas que Regulan los Ensayos con Medidor de Recubrimiento

La BS 1881-204:1988 — “Ensayos de hormigón — Recomendaciones sobre el uso de medidores de recubrimiento electromagnéticos” — es la norma internacional principal que rige la práctica del medidor de recubrimiento. Publicada por la British Standards Institution, proporciona una guía completa sobre:

• Procedimientos de calibración: Se describen tres métodos de calibración:

  • Método A (Bloques de calibración): Utilizando bloques de prueba con barras de diámetro conocido a profundidades conocidas. Los bloques deben construirse con materiales no conductores y no magnéticos (contrachapado, plástico, hormigón seco) con dimensiones suficientes para evitar efectos de borde. Las dimensiones mínimas del bloque son típicamente 400 mm × 400 mm × profundidad que exceda el empotramiento de la barra.
  • Método B (Correlación in situ): Después de la medición del recubrimiento, el hormigón se rompe selectivamente para exponer la barra, y el recubrimiento real se mide con un calibre de profundidad. La correlación se utiliza para ajustar las lecturas posteriores.
  • Método C (Gráficos de correlación): Se representan múltiples lecturas con diferentes espesores de separador frente al recubrimiento para generar una curva de calibración específica para la combinación de tamaño de barra e instrumento.

• Requisitos de precisión: La norma especifica que un medidor de recubrimiento calibrado debe alcanzar una precisión de ±5% o ±2 mm en condiciones de laboratorio y ±15% o ±5 mm en condiciones de obra promedio para recubrimientos inferiores a 100 mm. Para condiciones de obra que cumplan criterios específicos, se puede aproximar el objetivo de ±5% o ±2 mm.

• Metodología de medición: La norma detalla los requisitos para la preparación de la superficie, colocación de la sonda, procedimiento de escaneo (velocidad recomendada máxima de 0.5 m/s), registro de datos (mínimo tres lecturas por ubicación) y mantenimiento del instrumento.

• Formato de informe: La información requerida incluye la marca y el modelo del instrumento, el tipo y número de serie de la sonda, la fecha y validez de la calibración, la configuración del diámetro de la barra, la separación entre barras, la fecha del estudio, la identidad del operador, las condiciones climáticas (temperatura, humedad) y todos los valores de recubrimiento medidos con resumen estadístico.

• Limitaciones: La norma advierte explícitamente sobre la degradación de la precisión en caso de: refuerzo congestionado (separación entre barras < diámetro de la barra × 6), recubrimientos que exceden el rango de trabajo de la sonda, presencia de múltiples capas de refuerzo, acero con óxido o incrustaciones, y áridos magnéticos.

Otras normas y documentos de orientación relevantes incluyen:

• ASTM C876-22 — Método de ensayo estándar para potenciales de corrosión del acero de refuerzo sin revestir en hormigón (cubre el mapeo de potencial de media celda, que se integra con los estudios de medidor de recubrimiento).
• ACI 228.2R — Informe sobre métodos de ensayo no destructivos para la evaluación de estructuras de hormigón (proporciona contexto y orientación para el uso del medidor de recubrimiento dentro de un programa integral de END).
• FHWA-HRT-04-133 — Manual para la protección contra la corrosión de estructuras de hormigón (analiza la medición del recubrimiento como un parámetro clave en los modelos de predicción de vida útil).
• EN 12504-1 — Ensayos de hormigón en estructuras — Probetas testigo (hace referencia a la medición del recubrimiento para localizar el refuerzo antes de la extracción de testigos).
• ISO 1920-7 — Ensayos de hormigón — Ensayos no destructivos sobre hormigón endurecido (marco general que incluye métodos de medidor de recubrimiento).

Uso en Flujos de Trabajo de Inspección

El ensayo con medidor de recubrimiento se integra en un flujo de trabajo de inspección multinivel para estructuras de hormigón armado. Los protocolos típicos, como los publicados por el Comité 228 del ACI y varios manuales de inspección de puentes de DOT estatales, siguen un enfoque jerárquico:

Nivel 1 — Estudio preliminar: Inspección visual combinada con arrastre de cadena o golpeteo con martillo para identificar áreas de deterioro superficial. Las comprobaciones puntuales con medidor de recubrimiento en ubicaciones representativas (típicamente 10-20 puntos por elemento estructural) proporcionan datos iniciales de recubrimiento. Este nivel suele ser suficiente para inspecciones rutinarias de estructuras en buen estado.

Nivel 2 — Inspección detallada: Estudio sistemático con medidor de recubrimiento mediante escaneo en cuadrícula (típicamente cuadrícula de 150-500 mm) sobre toda la superficie accesible del elemento. Se generan mapas de contorno de recubrimiento y se identifican áreas de recubrimiento deficiente para una investigación enfocada. Se documenta la disposición de las armaduras y se estima el diámetro en ubicaciones representativas. Este nivel es apropiado para estructuras con deterioro conocido, estructuras que se acercan a su vida útil de diseño o estructuras programadas para rehabilitación importante.

Nivel 3 — Investigación exhaustiva: Estudio completo con medidor de recubrimiento combinado con métodos END complementarios: mapeo de potencial de media celda para riesgo de corrosión, velocidad de pulso ultrasónico para calidad interna, radar de penetración terrestre para refuerzo profundo y detección de huecos, y extracción de testigos con análisis petrográfico y químico para propiedades de los materiales. Los datos del medidor de recubrimiento proporcionan el marco espacial para correlacionar todos los demás resultados END. Este nivel está reservado para estructuras críticas (puentes principales, infraestructuras esenciales), estructuras con deterioro avanzado, investigaciones forenses de fallos y estructuras que requieren clasificación de carga o evaluación de vida útil remanente.

Flujo de trabajo práctico para una inspección típica de tablero de puente:

1. Revisar los planos de diseño disponibles y los registros de construcción para determinar los tamaños nominales de las barras, el espaciado y los requisitos de recubrimiento.
2. Calibrar el medidor de recubrimiento utilizando el método de calibración apropiado (Método A usando bloques que coincidan con los tamaños de barra esperados).
3. Dividir el tablero en zonas de estudio (típicamente por vano o por carril) y establecer una cuadrícula de referencia con espaciado de 150 mm × 150 mm o 300 mm × 300 mm.
4. Realizar escaneos lineales en la dirección transversal (perpendicular al refuerzo longitudinal principal) para localizar barras y medir el recubrimiento en cada intersección de la cuadrícula.
5. Realizar escaneos lineales en la dirección longitudinal para localizar el refuerzo transversal y verificar el espaciado de las barras.
6. Documentar las ubicaciones de las barras directamente sobre la superficie de hormigón utilizando marcador permanente.
7. Registrar las lecturas de recubrimiento en cada ubicación de barra, introduciendo el diámetro real de la barra si se conoce o un diámetro supuesto si se desconoce.
8. Para áreas con recubrimiento superior al 20% por debajo de la especificación, tomar lecturas adicionales utilizando el método del separador para estimar el diámetro real de la barra y confirmar la precisión del recubrimiento.
9. Importar los datos al software para generar mapas de recubrimiento, resúmenes estadísticos e informes de cumplimiento.
10. Identificar áreas que requieren investigación adicional (ensayos de corrosión, extracción de testigos para profundidad de carbonatación y perfil de cloruros, estudio de delaminación).

El medidor de recubrimiento sigue siendo una de las herramientas END más prácticas, rentables y ampliamente desplegadas en el arsenal del ingeniero de inspección de hormigón. Cuando se utiliza correctamente — con calibración adecuada, selección apropiada de la sonda, introducción precisa del diámetro de la barra y conocimiento de las limitaciones — proporciona datos fiables esenciales para la evaluación de la durabilidad, la evaluación estructural y la toma de decisiones informadas sobre mantenimiento y reparación a lo largo de todo el ciclo de vida de la infraestructura.
