El Penetrómetro de Cono Dinámico (DCP) es un dispositivo portátil de campo que mide la resistencia del suelo y agregados registrando la tasa de penetración (mm/golpe) de un cono impulsado por un martillo estándar de 8 kg que cae desde 575 mm, correlacionándose con el CBR y el módulo resiliente. Se utiliza ampliamente para la evaluación rápida in-situ de subrasante y base durante la inspección de pavimentos, control de calidad en construcción e investigación forense.
El Penetrómetro de Cono Dinámico (DCP) es un instrumento geotécnico portátil de campo diseñado para medir la resistencia in-situ de suelos, materiales granulares y capas débiles de pavimento. Opera bajo un principio fundamentalmente simple: una punta cónica de acero unida a una varilla vertical es introducida en el suelo mediante la caída repetida de un martillo deslizante calibrado desde una altura fija, y se registra la profundidad de penetración por cada golpe de martillo. Esta tasa de penetración, expresada en milímetros por golpe (mm/golpe) , es inversamente proporcional a la resistencia del material: los materiales más resistentes producen tasas de penetración más bajas, mientras que los materiales más débiles permiten una penetración más profunda por golpe.
El DCP aborda una brecha crítica en los ensayos geotécnicos. Los ensayos de laboratorio tradicionales como la Relación de Soporte California (CBR) requieren muestreo no disturbado, transporte y ensayos bajo condiciones controladas que pueden no representar la humedad y densidad reales de campo. Los ensayos in-situ pesados como el ensayo de placa de carga o el Deflectómetro de Peso Caído (FWD) requieren equipos costosos, operadores capacitados y un importante soporte logístico. El DCP ocupa un término medio: proporciona una estimación rápida, económica y razonablemente precisa de la resistencia in-situ que puede ser realizada por dos técnicos a un ritmo de 10-20 ensayos por hora, con un equipo que cuesta aproximadamente $2,000-$3,000.

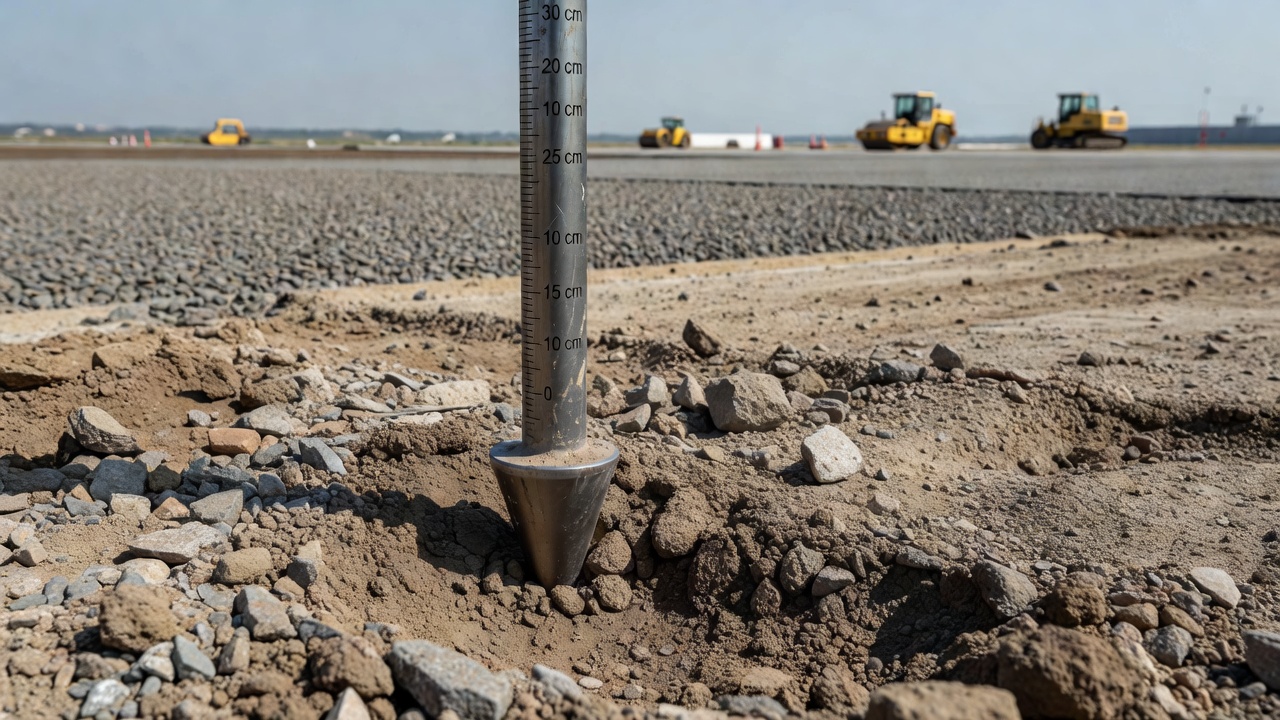

El DCP estándar especificado por ASTM D6951/D6951M consta de varios componentes mecanizados con precisión. La varilla de penetración es una varilla de acero inoxidable de 15.8 mm (5/8 in) de diámetro, típicamente de 1000 mm (39 in) de longitud, con conexiones roscadas en ambos extremos. La punta cónica tiene un ángulo incluido de 60 grados y un diámetro base de 20 mm (0.79 in), que es 4.2 mm mayor que el diámetro de la varilla — este sobredimensionamiento intencional asegura que el cono cree un agujero más grande que la varilla, minimizando la fricción superficial en el eje de la varilla a medida que avanza la penetración. La punta cónica puede ser una punta endurecida reemplazable (mecanizada en acero para herramientas) para uso general, o una punta cónica desechable (sujeta por un anillo tórico lubricado sobre un adaptador) para condiciones de extracción difíciles donde el cono se sacrifica para permitir la recuperación de la varilla. El martillo deslizante tiene una masa de 8.0 kg (17.6 lb) con una tolerancia de ±0.010 kg, y la altura de caída estándar es de 575 mm (22.6 in) con una tolerancia de ±1.0 mm. Se proporciona un martillo secundario más ligero de 4.6 kg (10.1 lb) para ensayos en suelos muy blandos donde el martillo de 8 kg produciría una penetración excesiva por golpe. El conjunto de yunque y acoplador transfiere la fuerza de impacto del martillo en caída a la varilla, y el mango en la parte superior del conjunto sirve tanto como asidero para el operador como tope superior para la elevación del martillo.
El DCP de doble masa desarrollado por el Cuerpo de Ingenieros del Ejército de EE. UU. (USACE) representa una variante de diseño donde el peso del martillo puede cambiarse en el campo retirando un manguito exterior de acero. La configuración del martillo de 17.6 lb (8.0 kg) se convierte a la configuración de 10.1 lb (4.6 kg) aflojando un tornillo de fijación hexagonal y deslizando el manguito exterior. Este diseño permite el ajuste dinámico de la energía del ensayo durante una misma sesión. La penetración del cono resultante del martillo de 17.6 lb es aproximadamente el doble que la del martillo de 10.1 lb sobre el mismo material, permitiendo al operador optimizar la tasa de penetración para el rango de resistencia esperado del material.
El DCP automatizado (ADCP) es una variante moderna que utiliza sensores electrónicos para medir la velocidad de caída del martillo (asegurando la correcta energía de impacto), un codificador para medir la profundidad de penetración continuamente con una resolución de 1 mm, y software de registro de datos integrado que calcula el Índice DCP y el CBR estimado en tiempo real. Según ASTM D6951 Nota 4, los sistemas ADCP están explícitamente permitidos siempre que se cumplan todos los requisitos de la norma con respecto al aparato y procedimiento. Los sistemas ADCP eliminan la variabilidad dependiente del operador en la elevación y liberación del martillo, produciendo resultados más consistentes y reduciendo el requisito de equipo de dos personas a un solo operador.
El procedimiento de ensayo DCP descrito en ASTM D6951/D6951M (Método de Ensayo Estándar para el Uso del Penetrómetro de Cono Dinámico en Aplicaciones de Pavimentos Superficiales) sigue una secuencia estandarizada diseñada para garantizar la reproducibilidad entre diferentes operadores y sitios. La norma está bajo la jurisdicción del Comité E17 de ASTM sobre Gestión de Pavimentos y ha pasado por múltiples revisiones (última versión aprobada: 2018, reaprobada 2023).

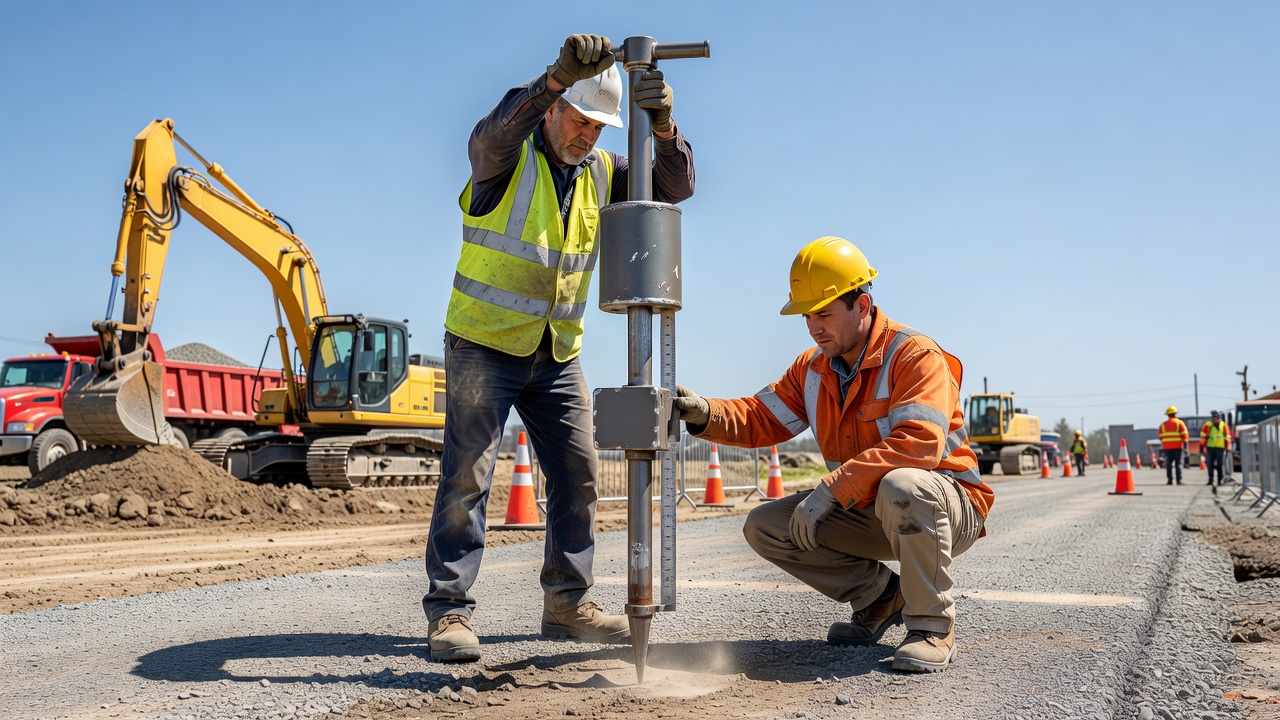

El ensayo típicamente requiere dos personas: un operador y un registrador. El operador sostiene el DCP verticalmente por el mango, levanta y suelta el martillo para producir impactos de caída libre consistentes. El operador no debe ejercer fuerza hacia abajo sobre el mango durante el ensayo, ya que esto añadiría energía estática al impacto dinámico, aumentando artificialmente la penetración y sobreestimando la resistencia del material. El registrador mide y documenta las profundidades de penetración y los contajes de golpes. Ambos deben usar equipo de protección personal (EPP) adecuado, incluyendo botas con punta de acero, gafas de seguridad para posibles proyectiles de escombros por rotura de agregados, y protección auditiva para sesiones de ensayo prolongadas en áreas confinadas.
Para ensayar una capa superficial de suelo o material de pavimento no ligado, el DCP se sostiene en posición vertical o a plomo, y la punta cónica se asienta de modo que la parte superior de la parte más ancha de la punta quede al ras con la superficie del material. La lectura inicial de penetración se obtiene de la varilla graduada o de una escala vertical separada, registrada al 1 mm (0.04 in) más cercano. El operador levanta el martillo hasta que hace solo un contacto ligero con el mango — el martillo no debe impactar el mango al elevarse, ya que esto impartiría una fuerza hacia arriba sobre la varilla y perturbaría el asentamiento del cono. Luego se deja caer el martillo libremente para que impacte el conjunto de yunque acoplador.
El número de golpes entre mediciones de penetración es ajustado por el operador y el registrador para mantener un intervalo de penetración de 20-35 mm por lectura. En la práctica, esto significa registrar la penetración después de cada 1, 3, 5, 7 o 10 golpes dependiendo de la resistencia del material. Se recomienda un mínimo de penetración de 25 mm entre mediciones registradas según el protocolo del USACE. Los datos tomados en incrementos de penetración más pequeños (por ejemplo, medir después de cada golpe individual cuando la penetración es menor de 10 mm) producen una variabilidad excesiva y pueden llevar a determinaciones de resistencia inexactas, particularmente en materiales granulares donde las partículas de agregado individuales pueden crear una gran dispersión en las mediciones de golpes discretos.
Cuando el operador observa un cambio repentino en la tasa de penetración (indicando un límite de capa), el registrador debe anotar esta transición. El ensayo continúa hasta una profundidad máxima de 1000 mm (39 in) para la varilla estándar, aunque el ensayo puede detenerse antes si se ha alcanzado la profundidad de diseño de interés. El número de golpes requeridos para alcanzar la profundidad total varía desde tan solo 5-10 golpes en arcilla muy blanda (CBR < 3) hasta más de 200 golpes en grava densa (CBR > 80).

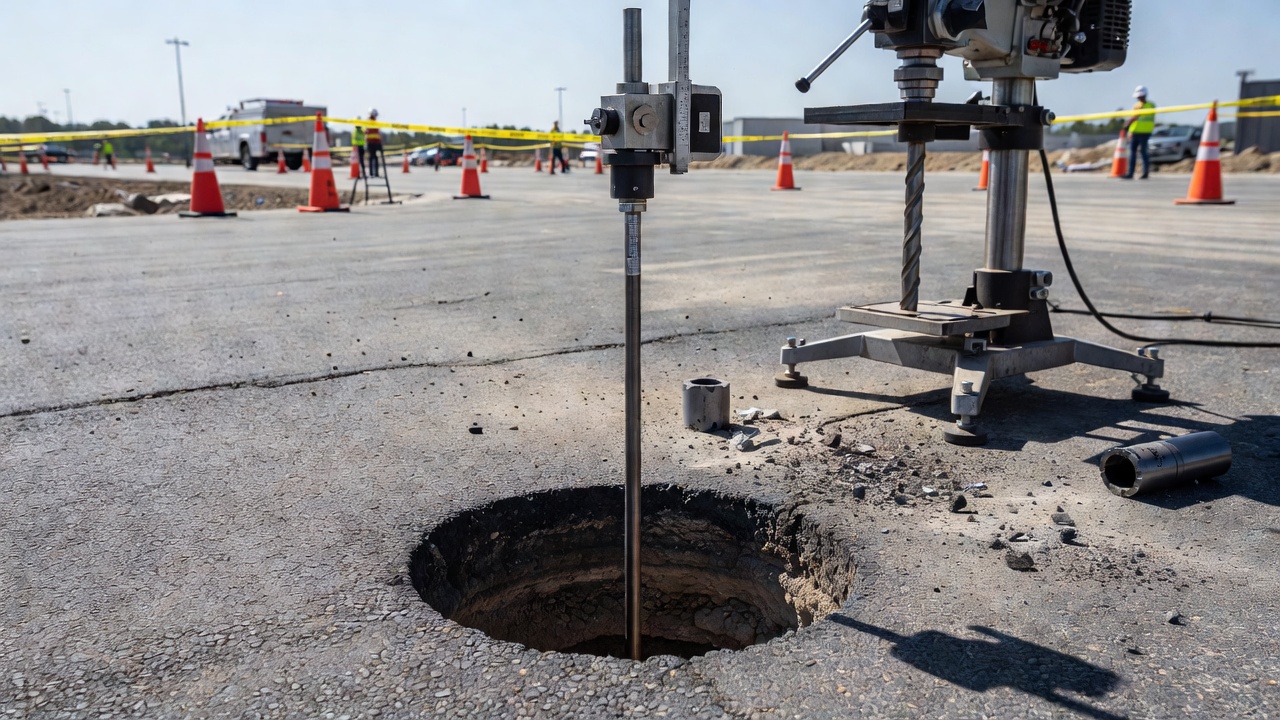

Para ensayar materiales subyacentes a una capa de pavimento ligada (asfalto u hormigón), la Sección 6.3.2 de ASTM D6951 especifica que se utiliza un martillo perforador rotatorio o equipo de extracción de testigos capaz de perforar un diámetro mínimo de 25 mm (1 in) para crear un agujero de acceso a través de la capa ligada. La operación de perforación se detiene aproximadamente 10-20 mm antes de penetrar completamente la capa ligada para minimizar la perturbación al material subyacente, y la punta del DCP se utiliza para avanzar a través del espesor restante de la capa ligada.
Si se realiza perforación húmeda, el fluido de perforación debe eliminarse inmediatamente usando una aspiradora de líquidos/sólidos, y el ensayo DCP debe realizarse dentro de los 10 minutos posteriores a completar la perforación. Esta restricción de tiempo es crítica porque el agua de la perforación puede infiltrarse rápidamente en la subrasante o el material base, reduciendo artificialmente su resistencia y produciendo valores de CBR erróneamente bajos. Para pavimentos con sellos delgados (sellos de gravilla, lechadas asfálticas, tratamientos superficiales de menos de aproximadamente 25 mm de espesor), la punta del DCP puede avanzarse directamente a través del sello sin perforación.
El ensayo se termina cuando ocurre cualquiera de las siguientes condiciones según la Sección 6.4.3 de ASTM D6951: (1) se alcanza la profundidad máxima planificada; (2) se encuentra rechazo — definido como un avance no mayor de 2 mm (0.08 in) después de 5 golpes consecutivos de martillo, indicando presencia de agregado grande, roca o material cementado; (3) el mango se ha desviado más de 75 mm (3 in) de la posición vertical, indicando penetración inclinada a través de material heterogéneo; o (4) la penetración acumulada total alcanza la longitud de la varilla.
En caso de rechazo, el ensayo debe detenerse y el dispositivo debe moverse a una nueva ubicación de ensayo a un mínimo de 300 mm (12 in) de la ubicación anterior para minimizar el error del ensayo causado por la perturbación del material. La profundidad y condición del rechazo deben registrarse para el análisis forense — el rechazo a poca profundidad (menos de 200 mm) puede indicar un lecho rocoso superficial, un canto rodado grande o un servicio público enterrado, todos ellos hallazgos significativos para el diseño de pavimentos.
ASTM D6951 proporciona un formulario de registro de datos estandarizado (Tabla 1 de la norma) que captura: identificación del proyecto, fecha, condiciones climáticas, nombres de los operadores, ubicación (estación y distancia), clasificación del material, condiciones del pavimento, profundidad del nivel freático, peso del martillo utilizado, número acumulado de golpes, penetración acumulada (mm), penetración entre lecturas (mm), penetración por golpe (mm/golpe), factor de martillo (1 para 8 kg, 2 para 4.6 kg), Índice DCP (penetración por golpe × factor de martillo), CBR calculado (%) y contenido de humedad (%) cuando esté disponible. Cada campo contribuye a la trazabilidad e interpretabilidad de los resultados.
El Índice de Penetración DCP (DCPI) , también denominado tasa de penetración o índice DCP, es la medición fundamental obtenida del ensayo DCP. Se define como la profundidad de penetración por golpe de martillo, expresada en mm/golpe (milímetros por golpe). Este único parámetro es el resultado principal a partir del cual se calculan todos los parámetros de resistencia derivados — CBR, módulo resiliente, capacidad de soporte y módulo de reacción de subrasante — mediante correlación empírica.
El DCPI se calcula a partir de la penetración incremental entre lecturas registradas, normalizada por el número de golpes en ese incremento y ajustada por el peso del martillo:
DCPI (mm/golpe) = (ΔPenetración / ΔGolpes) × Factor de Martillo
donde ΔPenetración es la diferencia en penetración acumulada entre dos lecturas consecutivas (mm), ΔGolpes es el número de golpes de martillo durante ese intervalo, y el Factor de Martillo es 1.0 para el martillo de 8 kg (17.6 lb) y 2.0 para el martillo de 4.6 kg (10.1 lb). El factor de martillo compensa la energía reducida del martillo más ligero — el martillo de 4.6 kg entrega aproximadamente la mitad de la energía de impacto por golpe en comparación con el martillo de 8 kg, por lo que su tasa de penetración debe duplicarse para obtener el DCPI equivalente para las correlaciones del martillo estándar de 8 kg.
Los valores de DCPI abarcan varios órdenes de magnitud dependiendo del tipo y condición del material:
| Tipo de Material | Condición | Rango de DCPI (mm/golpe) | CBR Equivalente (%) |
|---|---|---|---|
| Arcilla blanda | Muy blanda | 25-75 | 2-5 |
| Arcilla firme | Media | 10-25 | 5-15 |
| Arena limosa | Suelta | 15-30 | 4-10 |
| Arena limosa | Densa | 3-8 | 25-60 |
| Arena y grava | Suelta | 8-20 | 10-30 |
| Arena y grava | Densa | 1-5 | 40-100 |
| Base de piedra triturada | Compactada | 1-3 | 60-100+ |
| Base tratada con cemento | Dura | < 1 | > 100 |
Un DCPI menor de 1 mm/golpe típicamente indica condiciones de rechazo o casi rechazo que requieren la terminación del ensayo según los criterios de ASTM D6951. Un DCPI mayor de 50 mm/golpe indica material extremadamente blando donde debe utilizarse el martillo opcional de 4.6 kg para obtener mediciones de penetración más controladas.
La aplicación más poderosa del ensayo DCP es el perfil continuo de resistencia con la profundidad. Cuando el DCPI se representa gráficamente contra la profundidad acumulada, los cambios en la pendiente indican claramente los límites de las capas y las transiciones de resistencia dentro de la estructura del pavimento. Un perfil DCP típico de un pavimento flexible podría mostrar: DCPI de 2-4 mm/golpe a través de la capa base granular (100-300 mm de profundidad), DCPI de 4-8 mm/golpe a través de la subbase (300-500 mm de profundidad), y DCPI de 15-30 mm/golpe en la subrasante natural (500-1000 mm de profundidad). Cada cambio en la pendiente representa una interfaz de capa, y la zona de transición entre capas típicamente abarca 25-50 mm de profundidad.
El protocolo de análisis del USACE recomienda ignorar los primeros 75-150 mm de datos DCP en la superficie debido al confinamiento insuficiente — a profundidades muy someras, el suelo puede levantarse o desplazarse lateralmente alrededor del cono, produciendo tasas de penetración más altas (material aparentemente más débil) que la verdadera resistencia del material. De manera similar, en suelos CH (arcilla de alta plasticidad) , los datos más allá de aproximadamente 300 mm de profundidad deben interpretarse con precaución porque la adhesión de la arcilla cohesiva a la varilla aumenta progresivamente la fricción superficial, causando un efecto de “escalera” donde el DCPI disminuye y el CBR aparente aumenta artificialmente con la profundidad.
La aplicación más común y ampliamente aceptada de los resultados del ensayo DCP es la estimación de la Relación de Soporte California (CBR) a partir del Índice de Penetración DCP. El CBR es el parámetro de resistencia empírico fundamental utilizado en el diseño de pavimentos por la FAA, AASHTO, USACE, OACI y la mayoría de las agencias de carreteras en todo el mundo. La capacidad de estimar el CBR in-situ rápidamente con un dispositivo portátil hace del DCP una herramienta de campo excepcionalmente valiosa.
El Cuerpo de Ingenieros del Ejército de EE. UU. realizó extensos ensayos de campo comparativos entre las tasas de penetración del DCP y las mediciones de CBR in-situ, dando como resultado la correlación más citada. Para el DCP estándar del USACE con el martillo de 17.6 lb (8 kg) y el cono de 60 grados:
Ecuación 1 — Uso General (todos los tipos de suelo o tipo de suelo desconocido): CBR = 292 / (DCPI)^1.12
Esta relación de ley potencial se desarrolló a partir de ensayos en una amplia gama de suelos que incluyen arenas, limos, arcillas y gravas. La ecuación puede presentarse en su forma logarítmica equivalente:
log(CBR) = 2.48 - 1.057 × log(DCPI)
Se desarrollaron dos ecuaciones adicionales para tipos de suelo específicos donde se puede lograr una precisión mejorada:
Ecuación 2 — Suelos CL (arcillas de baja plasticidad) con CBR < 10: CBR = 3452 / (DCPI)^2 (R² = 0.94)
Ecuación 3 — Suelos CH (arcillas de alta plasticidad): CBR = 348 / DCPI (R² = 0.98)
Los coeficientes de correlación más altos (R²) para las ecuaciones específicas del tipo de suelo confirman que el tipo de suelo influye significativamente en la relación DCP-CBR. La ecuación general (Ecuación 1) debe utilizarse cuando se desconoce el tipo de suelo o cuando se ensayan mezclas de diferentes tipos de suelo, mientras que las ecuaciones específicas deben utilizarse cuando la clasificación del suelo se ha determinado mediante ensayos de laboratorio o identificación en campo.
El Laboratorio de Investigación de Transporte (TRL) del Reino Unido desarrolló una correlación alternativa basada en extensos ensayos de materiales de subrasante del Reino Unido:
log(CBR) = 2.954 - 1.496 × log(DCPI)
Esta ecuación típicamente produce estimaciones de CBR más bajas que la ecuación del USACE para valores de DCPI entre 5-25 mm/golpe, aumentando la diferencia a medida que aumenta el DCPI. Con un DCPI de 20 mm/golpe, la ecuación del USACE produce CBR ≈ 9.5%, mientras que la ecuación del TRL produce CBR ≈ 5.5%. La discrepancia surge de diferencias en los tipos de suelo locales, los procedimientos de ensayo y los métodos de referencia del ensayo CBR (el Reino Unido utiliza el CBR saturado mientras que el CBR in-situ de EE. UU. es no saturado). La selección de la correlación adecuada requiere criterio profesional basado en las condiciones locales del suelo y el método de diseño utilizado.
ASTM D6951 proporciona una tabla de correlación (Tabla 2 de la norma) para conversión rápida en campo sin necesidad de cálculos. Los valores seleccionados de esta tabla incluyen:
| DCPI (mm/golpe) | CBR (%) | DCPI (mm/golpe) | CBR (%) |
|---|---|---|---|
| < 3 | 100 | 20 | 12 |
| 3 | 80 | 25 | 9 |
| 5 | 50 | 30 | 7 |
| 7 | 35 | 40 | 5 |
| 10 | 20 | 50 | 4 |
| 14 | 15 | 75 | 2.5 |
Varias consideraciones críticas rigen el uso de las correlaciones DCP-CBR. Primero, el DCP mide el CBR de campo in-situ bajo condiciones existentes de humedad y densidad, que normalmente no se correlacionará con el CBR de laboratorio o saturado del mismo material según ASTM D6951 Sección 5.6. Un material puede tener un CBR de laboratorio del 20% en el contenido de humedad óptimo y un CBR inferido del DCP de campo del 5% en condiciones de campo saturadas. Segundo, las correlaciones fueron desarrolladas para la configuración específica del DCP descrita en ASTM D6951 — los DCP con diferentes pesos de martillo, alturas de caída, ángulos de cono o diámetros de varilla tienen correlaciones únicas que son específicas de ese instrumento. Tercero, la dispersión en la correlación es significativa, con intervalos de confianza típicos del 95% de ±50% del valor de CBR estimado. Esta incertidumbre debe considerarse en las aplicaciones de diseño aplicando factores de seguridad apropiados o valores de diseño basados en percentiles (percentil 75 u 85).
El módulo resiliente (Mr) de los suelos de subrasante y los materiales de pavimento no ligados es el parámetro de rigidez fundamental utilizado en los métodos modernos de diseño de pavimentos mecanicista-empírico (M-E) , incluyendo el procedimiento AASHTOWare Pavement ME Design, el software de diseño de pavimentos aeroportuarios FAA FAARFIELD y la Guía de Diseño de Pavimentos Mecanicista-Empírica (MEPDG) . Si bien el módulo resiliente se mide idealmente mediante ensayos triaxiales de carga repetida en laboratorio según AASHTO T307, el DCP proporciona una estimación rápida en campo del Mr mediante correlación con el CBR derivado del DCPI.
La correlación más temprana y simple entre el módulo resiliente y el CBR fue propuesta por Heukelom y Klomp (1962) :
Mr (psi) = 1500 × CBR o equivalentemente: Mr (MPa) = 10.34 × CBR
Esta relación lineal se desarrolló a partir de un conjunto limitado de datos de suelos de grano fino con valores de CBR entre 2% y 15%. Se utiliza ampliamente para el diseño preliminar y para suelos de subrasante de grano fino, pero subestima significativamente el Mr para materiales granulares y sobreestima el Mr para arcillas muy blandas. El Laboratorio de Investigación de Transporte y Carreteras (TRRL, ahora TRL) del Reino Unido adoptó esta relación para el diseño de pavimentos de carreteras sobre subrasantes de grano fino.
Para un rango más amplio de materiales, Powell et al. (1984) propuso una relación de ley potencial:
Mr (psi) = 2550 × (CBR)^0.64 o equivalentemente: Mr (MPa) = 17.58 × (CBR)^0.64
Esta relación se desarrolló a partir de ensayos en materiales granulares, piedra triturada y suelos de grano fino, lo que la hace más aplicable para la gama de materiales encontrados en la evaluación de cimentaciones de pavimentos. La forma de ley potencial captura el comportamiento dependiente de la tensión de los suelos — la rigidez aumenta a una tasa decreciente a medida que aumenta el CBR, reflejando el comportamiento constitutivo no lineal de los geomateriales.
La Guía AASHTO de 1993 para el Diseño de Estructuras de Pavimento recomienda la siguiente relación para estimar el módulo resiliente a partir del CBR:
Mr (psi) = 1500 × CBR (para suelos de grano fino con CBR ≤ 10) Mr (psi) = 3000 × (CBR)^0.33 (para suelos granulares con CBR > 10)
La guía AASHTO señala explícitamente que estas relaciones proporcionan solo una estimación del Mr y que se recomienda la medición directa mediante ensayos de módulo resiliente para proyectos que excedan aproximadamente $5 millones en costos de construcción de pavimentos. La guía también proporciona factores de ajuste para variaciones estacionales del Mr basados en el contenido de humedad y los efectos de congelación y descongelación.
Combinando la correlación DCP-CBR con la correlación CBR-Mr, se puede derivar una relación directa DCPI-Mr:
Mr (MPa) = 10.34 × [292 / (DCPI)^1.12] = 3020 / (DCPI)^1.12
Esto proporciona una conversión en un solo paso desde la tasa de penetración del DCP al módulo resiliente sin necesidad de cálculo intermedio del CBR, reduciendo la propagación de incertidumbres de correlación. Estudios de validación de campo realizados por el Centro de Investigación de Transporte de Luisiana (LTRC) demostraron que los valores de Mr de la correlación DCP muestran una concordancia razonable (dentro de ±30%) con los valores de Mr de laboratorio de los ensayos AASHTO T307 en materiales idénticos, siendo la concordancia mejor para suelos de grano fino (R² ≈ 0.85) que para materiales granulares (R² ≈ 0.70).
Es fundamental reconocer que el DCP aplica una carga de impacto única de alta tasa de deformación, mientras que el ensayo de módulo resiliente somete al material a carga cíclica acondicionada con amplitudes de deformación bajas representativas del tráfico. Los mecanismos de deformación son fundamentalmente diferentes — la penetración dinámica implica falla por corte y reordenamiento de partículas en la punta del cono, mientras que el comportamiento resiliente implica deformación elástica dentro del esqueleto del suelo. Las correlaciones empíricas entre estas mediciones fundamentalmente diferentes se basan en relaciones estadísticas entre CBR y Mr que se establecieron en conjuntos de datos limitados. Para el diseño final en proyectos importantes, el Mr debe determinarse mediante ensayos de laboratorio directos (AASHTO T307 para subrasante, AASHTO T307 con una secuencia de tensiones extendida para materiales base), reservándose las estimaciones del Mr basadas en DCP para el diseño preliminar, el control de calidad y la investigación forense.
La investigación forense de pavimentos es el proceso sistemático de determinar las causas raíz de los deterioros, fallas o bajo rendimiento de los pavimentos. El DCP es una de las herramientas más valiosas en el arsenal del ingeniero forense porque proporciona datos cuantitativos de resistencia en intervalos de profundidad discretos, vinculando directamente los patrones de deterioro superficial con las condiciones subsuperficiales.
Cuando un pavimento presenta grietas de fatiga (piel de cocodrilo) , grietas longitudinales en la huella de la rueda, o grietas transversales con ahuellamiento asociado, el ingeniero forense debe determinar si el deterioro se origina por debilidad de la subrasante, degradación de la capa base o sobrecarga estructural. El ensayo DCP en la ubicación de la grieta y en ubicaciones de control adyacentes (donde el pavimento parece estar en buen estado) cuantifica la diferencia del perfil de resistencia. Un hallazgo forense típico podría mostrar: DCPI de 35 mm/golpe (CBR ≈ 5%) a 400-600 mm de profundidad debajo del área agrietada versus DCPI de 12 mm/golpe (CBR ≈ 18%) a la misma profundidad en el área sana — una indicación clara de que la debilidad localizada de la subrasante es la causa principal de la grieta por fatiga.
Una de las capacidades únicas del DCP en el trabajo forense es su capacidad para producir un perfil de resistencia continuo a través de cada capa de la estructura del pavimento. Realizando ensayos DCP a través de agujeros de testigo a profundidades progresivas — sobre la superficie del asfalto (a través del agujero del testigo), sobre la base expuesta después del fresado, y sobre la subrasante después de la remoción de la base — el ingeniero forense puede construir un perfil de resistencia completo capa por capa. Este perfil revela si la capa base ha perdido resistencia (debido a contaminación, daño por humedad o degradación de partículas), si la subrasante se ha debilitado (debido a infiltración de humedad, bombeo de subrasante o ablandamiento), o si todas las capas cumplen o superan la resistencia de diseño (indicando sobrecarga estructural como la causa de la falla).
En regiones frías, los ensayos DCP realizados durante el deshielo primaveral revelan la magnitud de la pérdida de resistencia de la subrasante causada por la fusión de las lentes de hielo y el exceso de presión de poros. El DCP puede penetrar la costra congelada (que puede mostrar un DCPI de 1-3 mm/golpe, indicando alta rigidez por helada) y luego encontrar la subrasante debilitada por el deshielo debajo (DCPI de 30-60 mm/golpe, indicando CBR de 2-5%). La profundidad y severidad de la zona debilitada por el deshielo pueden mapearse con precisión, guiando las decisiones sobre restricciones de carga, momento de las sobrecapas o mejoras de drenaje. El monitoreo DCP estacional en ubicaciones fijas durante múltiples años proporciona los datos necesarios para establecer programas de restricción de carga primaveral en carreteras de bajo volumen.
El ensayo DCP forense puede identificar la contaminación de la capa base por suelos de subrasante de grano fino. Cuando un suelo de subrasante asciende hacia la capa base mediante la acción de bombeo bajo el tráfico, el DCPI en la capa base mostrará valores anómalamente altos (menor resistencia) en la interfaz base-subrasante, con una transición gradual ascendente hacia la resistencia normal de la base cerca de la superficie. El espesor de la zona contaminada puede medirse con una resolución de 25 mm, proporcionando datos precisos para el diseño de rehabilitación — ¿debe reemplazarse todo el espesor de la base, o es suficiente con escarificar y recompatar?
Para las investigaciones forenses de pavimentos aeroportuarios que siguen la metodología ASTM D5340 (Método de Ensayo Estándar para Estudios del Índice de Condición del Pavimento Aeroportuario), los datos del DCP contextualizan las observaciones de deterioro del PCI. Cuando un estudio PCI identifica tipos y niveles de severidad de deterioro asociados con debilidad de la subrasante (depresiones, ahuellamiento, grietas de fatiga, hinchamiento), los ensayos DCP dirigidos cuantifican la condición de resistencia subsuperficial. La combinación de datos de condición superficial del PCI y datos de resistencia subsuperficial del DCP proporciona un cuadro forense completo — la superficie dice el “qué” (tipo y severidad del deterioro), mientras que el DCP dice el “por qué” (deficiencia de resistencia de la subrasante), permitiendo al ingeniero prescribir la estrategia de rehabilitación correcta (mejora de la subrasante vs. sobrecapa estructural vs. solo tratamiento superficial).
El DCP es una herramienta cada vez más importante para el control de calidad (CC) y aseguramiento de calidad (AC) de las capas de pavimento durante la construcción. Su portabilidad, velocidad y medición directa de la resistencia lo hacen ideal para verificar que los materiales compactados cumplen con las especificaciones de resistencia.
El control de calidad tradicional de compactación se basa en mediciones basadas en densidad — densímetro nuclear (ASTM D6938) o ensayo de cono de arena (ASTM D1556) — que comparan la densidad seca in-situ con la densidad seca máxima de la compactación Proctor de laboratorio (ASTM D698 o D1557). Sin embargo, la densidad por sí sola no garantiza la resistencia. Un material al 95% de la densidad seca máxima en el lado húmedo del óptimo puede tener una resistencia significativamente menor que el mismo material al 95% de densidad en el lado seco del óptimo. El DCP proporciona una verificación basada en la resistencia que complementa las mediciones de densidad.
El USACE y varias DOT estatales (incluyendo Florida, Misuri, Kansas y Texas) han desarrollado especificaciones de compactación basadas en DCP. El enfoque típico implica: (1) construir una franja de prueba a diferentes niveles de compactación y contenidos de humedad; (2) establecer la relación DCPI-Compactación para ese material específico; y (3) definir criterios de aceptación como un DCPI máximo permitido (es decir, resistencia mínima permitida) para la capa compactada. La Especificación Sección 120 de la DOT de Florida (FDOT), por ejemplo, requiere un DCPI máximo de 8 mm/golpe (equivalente a un CBR mínimo de aproximadamente 30%) para la subrasante compactada, y 5 mm/golpe para la capa base.
Uno de los aspectos más valiosos del CC basado en DCP es la capacidad de evaluar la uniformidad en una sección de pavimento. Los defectos en el rendimiento del pavimento se desarrollan más comúnmente en puntos débiles — áreas localizadas donde la compactación fue inadecuada o la calidad del material fue pobre. Realizando ensayos DCP en un patrón de cuadrícula (por ejemplo, cada 50 m a lo largo de la línea central y en ambos bordes), el ingeniero puede construir un mapa de contorno de resistencia de la capa compactada, identificando áreas de resistencia insuficiente para su compactación correctiva antes de que continúe la construcción del pavimento. Este enfoque proactivo evita la costosa rehabilitación futura que sería necesaria si los puntos débiles no se identificaran hasta después de la colocación del asfalto u hormigón.
El AC 150/5370-10H de la FAA (Estándares para la Especificación de la Construcción de Aeropuertos) hace referencia al ensayo DCP como un método aceptable para la aceptación de la compactación de subrasante y base en proyectos aeroportuarios. El requisito típico es que el DCPI en cada ubicación de ensayo no exceda el máximo establecido, y el DCPI promedio de todos los ensayos en un lote (definido como 2,000-5,000 m² de área) no exceda el 80% del DCPI máximo permitido.
El DCP es particularmente ventajoso para el control de calidad de compactación en espacios confinados donde el densímetro nuclear o el ensayo de cono de arena son poco prácticos — adyacente a estructuras, en bermas estrechas, dentro de zanjas, en taludes y alrededor de estructuras de servicios públicos. El DCP puede operarse en un espacio de menos de 2 m de altura y 1 m de ancho, sin requerir equipo de soporte pesado. Esta capacidad lo convierte en la herramienta de control de calidad preferida para la compactación de rellenos en zanjas de servicios públicos, terraplenes de acceso a puentes, rellenos de muros de contención y otras zonas de construcción confinadas.
El DCP puede evaluar materiales estabilizados o modificados débiles — suelos tratados con cal, cemento o cenizas volantes durante las primeras etapas de curado, antes de que el material se vuelva demasiado duro para la penetración del cono. Los ensayos a los 7 y 28 días de curado proporcionan una medida directa de la tasa de ganancia de resistencia de la capa estabilizada, confirmando que el diseño del tratamiento está logrando la mejora de CBR especificada. Una vez que el material tratado alcanza un CBR que excede aproximadamente 80-100, el DCP encontrará rechazo, y la capa debe considerarse que cumple con los requisitos de resistencia de diseño.
La capacidad de identificar capas de pavimento distintas y determinar la resistencia de cada capa individualmente es una de las aplicaciones más poderosas del ensayo DCP. A diferencia de los ensayos globales que proporcionan solo la resistencia compuesta de toda la estructura del pavimento, el DCP proporciona un perfil de resistencia resuelto en profundidad que revela la contribución de cada capa al rendimiento general del pavimento.
Cuando el DCPI se representa gráficamente contra la profundidad acumulada, los límites de las capas aparecen como cambios distintos en la pendiente. El DCPI dentro de una capa debe ser relativamente consistente (aunque se espera cierta dispersión, especialmente en materiales granulares), y luego cambiar abruptamente en la interfaz de la capa. La profundidad exacta de la interfaz es difícil de definir porque una zona de transición de 25-50 mm de espesor típicamente existe entre las capas debido a la mezcla por interdigitación durante la construcción (mezcla de base y subrasante durante la compactación) y los efectos de distribución de tensiones en el límite de la capa.
El USACE recomienda el siguiente enfoque para identificar los límites de las capas a partir de los datos del DCP:
Este enfoque gráfico minimiza la influencia de las mediciones de la zona de transición en la determinación de la resistencia de la capa porque los puntos de datos de la transición caen entre los dos segmentos de línea recta y quedan efectivamente excluidos de ambos.
Una vez que se han identificado los límites de las capas y se ha calculado el DCPI para cada capa, el ingeniero debe seleccionar un valor de resistencia representativo para cada capa. El USACE recomienda el siguiente procedimiento:
Para aplicaciones de diseño, el percentil 75 u 85 del CBR dentro de una capa se selecciona típicamente como valor de diseño, dependiendo del nivel de confiabilidad deseado. El percentil 85 es estándar para instalaciones de alto tráfico (pistas de aeropuertos, autopistas interestatales) mientras que el percentil 75 se utiliza para carreteras de menor volumen.
Un ensayo DCP típico en un pavimento flexible con una base granular sobre subrasante podría producir el siguiente perfil:
Capa 1 — Base granular superficial (0-250 mm): Un DCPI estable de 3-5 mm/golpe, indicando un CBR de aproximadamente 45-60%. Esta base está en buenas condiciones con resistencia adecuada para soportar la capa de asfalto.
Capa 2 — Subrasante (250-1000 mm): Una transición entre 250-300 mm, luego un DCPI estable de 8-12 mm/golpe en la subrasante superior (300-600 mm), aumentando ligeramente a 5-8 mm/golpe en la subrasante inferior (600-1000 mm). La subrasante superior (300-600 mm) muestra un CBR de aproximadamente 18-25%, mientras que la subrasante inferior muestra un CBR de 25-40%. Esto sugiere una capa de subrasante compactada (superior) sobre una subrasante natural más resistente (inferior), posiblemente debido a una mayor humedad en la subrasante superior por infiltración del pavimento.
Interpretación: La base es adecuada. La subrasante muestra una resistencia moderada con una zona ligeramente más débil en los 300-600 mm superiores. No se indica deficiencia estructural. El pavimento probablemente está en condición regular, con el deterioro observado posiblemente relacionado con la edad de la superficie (grietas oxidativas) más que con una insuficiencia estructural.
En aplicaciones forenses donde no están disponibles los registros de construcción, el DCP puede identificar el espesor y la resistencia de cada capa de pavimento existente sin excavación. El perfil DCPI revela: el tratamiento superficial o sello delgado (si está presente, DCPI = 0-2 mm/golpe con rechazo rápido), la base granular (DCPI = 2-8 mm/golpe, dependiendo del tipo de agregado y densidad), la subbase (DCPI = 5-15 mm/golpe) y la subrasante (DCPI = 10-50+ mm/golpe). El espesor de la capa puede determinarse con una precisión de ±25 mm. Esta capacidad es invaluable para los sistemas de gestión de pavimentos donde un gran número de secciones de pavimento requieren evaluación estructural sin el costo de la perforación de testigos a profundidad completa y los ensayos de laboratorio.
El DCP es uno de los tres métodos principales para evaluar la resistencia de las capas del pavimento, cada uno con ventajas y limitaciones distintas. Comprender las diferencias entre el DCP, el Deflectómetro de Peso Caído (FWD) y los ensayos de laboratorio permite al ingeniero seleccionar el método más apropiado — o combinación de métodos — para cada proyecto.
| Parámetro | DCP (ASTM D6951) | FWD (ASTM D4694) | Ensayos de Laboratorio |
|---|---|---|---|
| Tipo de carga | Impacto dinámico (cono) | Impulso dinámico (placa) | Estática/cíclica (triaxial) |
| Parámetro medido | Tasa de penetración (mm/golpe) | Deflexión (micras) | Comportamiento tensión-deformación |
| Parámetro derivado | CBR, Mr, capacidad de soporte | Módulos de capa (retrocálculo) | Mr, CBR, coeficiente de Poisson |
| Profundidad de evaluación | 0-1 m (extensible) | 0-3 m (estructura completa) | Depende de la altura de la probeta |
| Identificación de capas | Directa (perfil DCPI en profundidad) | Indirecta (retrocálculo) | Directa (capas individuales) |
| Duración del ensayo | 3-5 minutos | 1 minuto | Horas a días |
| Productividad | 10-20 ensayos/hora | 50-100 ensayos/día | 1-3 ensayos/semana |
| Costo del equipo | $2,000-$3,000 | $80,000-$150,000 | $50,000-$200,000 |
| Capacitación del operador | 1 día | 1-2 semanas | Meses |
| ¿Destructivo? | Sí (agujero de 20 mm) | No | Sí (perturbado/no perturbado) |
| ¿Capas ligadas? | No (se requiere acceso con testigo) | Sí | Sí |
| ¿Materiales granulares? | Sí (partículas < 50 mm) | Sí | Difícil (probetas grandes) |
| ¿Suelos de grano fino? | Sí | Sí | Sí |
El DCP mide la resistencia puntual y resuelta en profundidad en materiales no ligados, mientras que el FWD mide la respuesta estructural compuesta de todo el sistema de pavimento bajo una carga de rueda simulada. El DCP es ideal para: (1) perfilado detallado de capas en puntos aislados, (2) investigación forense de deterioros localizados, (3) control de calidad en construcción de capas no ligadas, y (4) proyectos de bajo presupuesto donde el ensayo FWD no puede justificarse. El FWD es ideal para: (1) evaluación de pavimentos a nivel de red (miles de ensayos en un sistema de carreteras o aeropuertos), (2) evaluación de pavimentos existentes con capas ligadas intactas, (3) diseño de espesores de sobrecapa utilizando módulos retrocalculados, y (4) determinación de la capacidad de carga mediante el análisis de la cuenca de deflexión.
Para programas integrales de evaluación de pavimentos, la estrategia óptima combina ambos métodos: el FWD proporciona un cribado estructural a nivel de red e identifica áreas de preocupación; el DCP proporciona un perfilado detallado resuelto en profundidad en las áreas identificadas para determinar qué capa es responsable de la deficiencia. Este enfoque escalonado maximiza el valor al aplicar el método más rápido (FWD) para una cobertura amplia y el método más detallado (DCP) para una investigación enfocada.
Los ensayos de laboratorio de muestras no perturbadas (muestras de tubo de pared delgada para suelos de grano fino, muestras en bloque o testigos de gran diámetro para materiales granulares) proporcionan la caracterización más precisa y completa de las propiedades del material. El ensayo triaxial de carga repetida (AASHTO T307) determina el módulo resiliente y el coeficiente de Poisson en múltiples niveles de tensión, proporcionando los parámetros constitutivos dependientes de la tensión requeridos para el diseño de pavimentos mecanicista. El CBR de laboratorio saturado (ASTM D1883) proporciona el CBR de diseño utilizado por la mayoría de los métodos empíricos de diseño de pavimentos.
Sin embargo, los ensayos de laboratorio tienen limitaciones fundamentales: (1) la perturbación de la muestra durante la extracción, el transporte y la preparación puede alterar la estructura del suelo, particularmente en arcillas sensibles y arenas sueltas; (2) los artefactos de muestreo por alivio de tensiones, cambio de humedad y manipulación pueden producir resultados que difieren significativamente de las condiciones in-situ; (3) el costo y el tiempo de los ensayos de laboratorio (típicamente $200-$500 por ensayo Mr, 2-4 semanas de plazo de entrega) limita el número de ensayos que pueden realizarse; y (4) la cobertura espacial está limitada por el número de ubicaciones de muestreo.
El DCP supera estas limitaciones al ensayar el material en su estado natural en muchas ubicaciones con un costo mínimo. La contrapartida es una precisión reducida y la dependencia de correlaciones empíricas. Los programas de evaluación de pavimentos más efectivos utilizan el DCP para una amplia cobertura espacial (ensayos en muchas ubicaciones para evaluar la variabilidad e identificar zonas débiles) y ensayos de laboratorio en muestras seleccionadas para la calibración y refinamiento de las correlaciones DCP para materiales locales.
Para proyectos importantes de evaluación de pavimentos, un marco de ensayo escalonado establece confianza en los resultados mientras controla los costos:
Nivel 1 — Cribado de Red con FWD: Ensayos FWD a intervalos de 50-200 m en toda la instalación para identificar segmentos estructurales y priorizar secciones para investigación detallada.
Nivel 2 — Perfilado Detallado con DCP: Ensayos DCP en 3-5 ubicaciones por segmento identificado para determinar espesores y resistencias de las capas, identificar la(s) capa(s) débil(es) y proporcionar datos para el diseño de rehabilitación.
Nivel 3 — Calibración de Laboratorio: Seleccionar muestras no perturbadas de 2-3 ubicaciones representativas por tipo de suelo principal para ensayos de laboratorio de Mr y CBR. Comparar los resultados de laboratorio con los valores derivados del DCP para establecer ajustes de correlación específicos del sitio.
Este marco proporciona la cobertura espacial del FWD, la resolución en profundidad del DCP y la precisión de los ensayos de laboratorio, brindando al ingeniero la mayor confianza en los resultados de la evaluación al menor costo total.
Los pavimentos aeroportuarios presentan desafíos de evaluación únicos debido a las altas cargas de rueda, las altas presiones de neumático y las amplias configuraciones de tren de aterrizaje de las aeronaves modernas. El DCP ha sido adoptado por la Administración Federal de Aviación (FAA) , la Organización de Aviación Civil Internacional (OACI) y la Fuerza Aérea de EE. UU. para la evaluación rápida in-situ de la subrasante y las capas base de los pavimentos aeroportuarios.
La FAA hace referencia al ensayo DCP en el Circular de Asesoramiento AC 150/5320-6G (Diseño y Evaluación de Pavimentos Aeroportuarios, junio de 2021) y en el AC 150/5370-10H (Estándares para la Especificación de la Construcción de Aeropuertos). Según AC 150/5320-6G Sección 2.3.9.12, el DCP es un método aceptable para determinar la resistencia de la subrasante y la base durante la evaluación de pavimentos. La FAA especifica el uso de los procedimientos ASTM D6951 con el martillo de 8 kg (17.6 lb) y la correlación DCP-CBR del USACE (CBR = 292/DCPI^1.12).
Para la evaluación de pavimentos aeroportuarios, el ensayo DCP se realiza típicamente a través de agujeros perforados en la superficie del pavimento existente. La FAA recomienda ensayar en un mínimo de tres ubicaciones por sección de pavimento, definiéndose las secciones como áreas de construcción, tráfico y rendimiento uniformes. Para pistas que sirven aeronaves Código C y superiores (envergadura > 24 m), la densidad de ensayos debe ser mayor — típicamente un ensayo por cada 500-1000 m² de área de pavimento en zonas críticas (zona de toma de contacto, eje de pista, eje de calle de rodaje).
La OACI introdujo el método de Clasificación de Aeronaves — Clasificación de Pavimentos (ACR-PCR) en 2020 para reemplazar el sistema ACN-PCN anterior para informar la resistencia portante del pavimento. El método ACR-PCR clasifica la resistencia de la subrasante en cuatro categorías basadas en el valor de CBR de la subrasante:
| Categoría de Subrasante OACI | Rango de CBR (%) | Tipo de Subrasante Típico |
|---|---|---|
| A — Alta | > 15 | Arena densa, grava, arcilla firme |
| B — Media | 8-15 | Arcilla media, arena limosa, arena suelta |
| C — Baja | 4-8 | Arcilla blanda, limo suelto, arena de baja densidad |
| D — Ultra Baja | < 4 | Arcilla muy blanda, suelo orgánico, turba |
El DCP proporciona un método directo para determinar la categoría de CBR de la subrasante para el reporte ACR-PCR. Un solo ensayo DCP puede determinar la clasificación de la subrasante en una ubicación específica, y múltiples ensayos en toda el área del pavimento establecen la categoría de subrasante representativa para toda la instalación. El DCP es particularmente valioso para esta aplicación porque puede medir el CBR de la subrasante en profundidad a través de la estructura del pavimento sin requerir excavación a profundidad completa.
El ensayo DCP en áreas operativas del lado aéreo requiere una coordinación cuidadosa con el control de tráfico aéreo (ATC) y el cumplimiento de los requisitos de seguridad aeroportuaria. Los ensayos en pistas activas se realizan típicamente durante cierres programados de pista (generalmente durante horas nocturnas en aeropuertos importantes) o durante los períodos de menor tráfico. Para las calles de rodaje, los ensayos a menudo pueden realizarse con la calle de rodaje abierta pero con escolta de vehículos de operaciones aeroportuarias. Todo el equipo DCP debe estar controlado como Desecho de Objetos Extraños (FOD) — las puntas cónicas, los anillos tóricos y las herramientas deben contabilizarse antes y después del ensayo para prevenir FOD en el área de movimiento.
La profundidad del ensayo DCP en pavimentos aeroportuarios es típicamente de 800-1000 mm (32-39 in) para asegurar la caracterización de la zona de influencia completa de la subrasante para las cargas de rueda de las aeronaves. Para aeronaves Código F (Airbus A380, Boeing 777-9), la profundidad de influencia de las cargas de rueda se extiende hasta aproximadamente 2-3 m, requiriendo el uso de extensiones de varilla del DCP (con las limitaciones de correlación asociadas) o ensayos complementarios con un penetrómetro de cono estático (CPT) o sondeo para una caracterización más profunda.
Un caso de estudio representativo ilustra la aplicación del DCP a la evaluación de pavimentos aeroportuarios. Una pista de 3000 m construida en 1985 con 200 mm de asfalto sobre 300 mm de base granular sobre subrasante arenosa requirió evaluación para una sobrecapa estructural para acomodar aeronaves Código E. Los estudios PCI iniciales indicaron agrietamiento por fatiga moderado y ahuellamiento en los 1000 m centrales de la pista. Se realizaron ensayos DCP a intervalos de 50 m a lo largo del eje central y en ambos bordes (60 ubicaciones de ensayo en total) a través de agujeros perforados en el asfalto.
Los resultados mostraron:
Los datos del DCP revelaron que la subrasante natural en el centro de la pista se había debilitado con el tiempo — probablemente por la acumulación progresiva de humedad a través de la estructura del pavimento durante los 35 años de vida útil. El diseño de la sobrecapa se ajustó para incluir mejora de la subrasante (estabilización con cemento de los 300 mm superiores de subrasante) en los 1000 m centrales, mientras que los bordes requirieron solo una sobrecapa de asfalto convencional. El tratamiento selectivo ahorró aproximadamente $2.5 millones en comparación con la mejora uniforme de la subrasante en todo el ancho de la pista.
Este caso demuestra el valor único del ensayo DCP en la evaluación de pavimentos aeroportuarios: proporciona datos de resistencia resueltos en profundidad con suficiente densidad espacial para identificar condiciones no uniformes, permitiendo estrategias de rehabilitación selectivas que optimizan la inversión de capital.
El Penetrómetro de Cono Dinámico (DCP) es un instrumento de campo esencial para ingenieros geotécnicos y de pavimentos, que proporciona una evaluación rápida, confiable y económica de la resistencia in-situ de suelos y materiales de pavimento no ligados. Regido por ASTM D6951/D6951M y adoptado por el Cuerpo de Ingenieros del Ejército de EE. UU. , la FAA, la OACI y agencias de carreteras en todo el mundo, el DCP mide la tasa de penetración (mm/golpe) de un cono estándar de 60 grados impulsado por un martillo de 8 kg (17.6 lb) que cae desde 575 mm (22.6 in). La tasa de penetración, o Índice de Penetración DCP (DCPI) , se convierte a Relación de Soporte California (CBR) utilizando la correlación del USACE CBR = 292/DCPI^1.12 (o log CBR = 2.48 - 1.057 log DCPI), y del CBR al módulo resiliente (Mr) utilizando relaciones como Mr (MPa) = 10.34 × CBR.
El DCP tiene cuatro aplicaciones principales: (1) investigación forense de pavimentos — identificación de la causa raíz del deterioro mediante perfiles de resistencia resueltos en profundidad; (2) control de calidad en construcción — verificación de que las capas compactadas cumplen con las especificaciones de resistencia y evaluación de la uniformidad en las áreas de construcción; (3) perfil de resistencia de capas — determinación de espesores y resistencias de capas individuales para diseño y rehabilitación; y (4) evaluación de pavimentos aeroportuarios — establecimiento de categorías de resistencia de subrasante para el reporte ACR-PCR de la OACI y proporcionando datos para el diseño de sobrecapas de la FAA.
Las limitaciones del DCP incluyen su restricción de profundidad (~1 m estándar), la incapacidad de penetrar materiales ligados o altamente cementados, la sensibilidad a los efectos de confinamiento superficial, la dependencia de correlaciones empíricas con dispersión inherente (±50% al 95% de confianza) y la medición puntual que requiere múltiples ensayos para la caracterización espacial. A pesar de estas limitaciones, el DCP ocupa un nicho crítico entre la velocidad del ensayo FWD y la precisión de los ensayos de laboratorio, y un marco de ensayo integrado que combina los tres métodos proporciona la evaluación de pavimentos más completa y rentable.
