¿Qué es la eflorescencia?

Eflorescencia en Superficies de Hormigón y Mampostería

Definición y Química

La eflorescencia es un depósito cristalino blanco o blanquecino de sales solubles en agua que se forma en la superficie de hormigón, mampostería, ladrillo, piedra natural, estuco y otros materiales a base de cemento Portland. El término deriva del verbo francés effleurir, que significa “florecer” o “brotar”, lo que describe la apariencia visual de cristales de sal que emergen en una superficie como si florecieran desde el interior del material.

A nivel químico, la eflorescencia es el resultado de un proceso de múltiples pasos que involucra disolución, transporte capilar y precipitación. La vía química más común comienza con la hidratación del cemento Portland. Cuando el cemento reacciona con el agua durante el curado, produce gel de silicato de calcio hidratado (C-S-H), la fase de unión primaria, e hidróxido de calcio (Ca(OH)₂, también conocido como portlandita o cal hidratada) como subproducto. El hidróxido de calcio constituye aproximadamente el 15–25% de la masa de la pasta de cemento completamente hidratada y es moderadamente soluble en agua (aproximadamente 1.7 g/L a 20°C). Cuando el agua percola a través del sistema interconectado de poros capilares del hormigón, disuelve este hidróxido de calcio junto con otros compuestos solubles presentes en la matriz.

Una vez que la solución de hidróxido de calcio alcanza la superficie expuesta, encuentra dióxido de carbono atmosférico (CO₂). Ocurre una reacción de carbonatación: Ca(OH)₂ + CO₂ → CaCO₃ + H₂O. El producto, carbonato de calcio (CaCO₃), es sustancialmente menos soluble en agua que el hidróxido de calcio, solo alrededor de 0.013 g/L a 25°C, y por lo tanto precipita como un sólido cristalino blanco en la superficie. Debido a que el carbonato de calcio es casi insoluble, no se lava fácilmente con la exposición posterior al agua y puede formar depósitos tenaces y difíciles de eliminar. Esta es la razón por la cual la eflorescencia que se ha dejado envejecer y carbonatar completamente es considerablemente más difícil de limpiar que los depósitos frescos.

Más allá de la vía del hidróxido de calcio-carbonato, numerosas otras especies de sal contribuyen a la eflorescencia. Los sulfatos de sodio (Na₂SO₄), potasio (K₂SO₄), magnesio (MgSO₄), calcio (CaSO₄) y hierro (FeSO₄) se detectan con frecuencia en muestras de eflorescencia. Los carbonatos y bicarbonatos de sodio (Na₂CO₃, NaHCO₃) y potasio (K₂CO₃, KHCO₃) también aparecen comúnmente. Estas sales pueden originarse del propio cemento, los cementos Portland modernos típicamente contienen 0.2–1.5% de sulfatos alcalinos como porcentaje de la masa del cemento, o de agregados, agua de mezcla, aditivos, contacto con el suelo, productos químicos de deshielo o contaminantes atmosféricos. Aunque estas sales aparecen en el análisis químico como solo unas décimas de uno por ciento en masa del hormigón, esta concentración es suficiente para producir eflorescencia visible porque las sales se concentran en la superficie a través de ciclos repetidos de humedecimiento y secado. La investigación de la Brick Industry Association ha demostrado que tan solo 0.02 onzas de carbonato de calcio por yarda cuadrada (aproximadamente 0.7 g/m²) de superficie es suficiente para causar un cambio de color perceptible en sustratos más oscuros.

La morfología de los cristales de eflorescencia varía con la especie de sal y las condiciones ambientales durante la cristalización. El carbonato de calcio típicamente forma cristales de calcita romboédricos, el sulfato de sodio forma cristales aciculares (en forma de aguja) de thenardita o la forma hidratada mirabilita (Na₂SO₄·10H₂O) dependiendo de la temperatura y la humedad relativa, y el sulfato de potasio produce cristales prismáticos de arcanita. Bajo microscopía electrónica de barrido (SEM), estos hábitos cristalinos distintivos pueden identificar la especie de sal predominante y ayudar a rastrear la fuente del problema.

El entorno de pH influye fuertemente en la química de la eflorescencia. El agua de poro en hormigón joven típicamente tiene un pH de 12.5–13.5 debido a los hidróxidos alcalinos disueltos. A medida que la carbonatación progresa desde la superficie hacia adentro, el pH disminuye a aproximadamente 8.3, el pH de equilibrio del carbonato de calcio en agua. Este gradiente de pH influye en qué sales son solubles a qué profundidades y afecta la distribución espacial de los depósitos de eflorescencia en la superficie.

Eflorescencia Primaria vs Secundaria

Distinguir entre eflorescencia primaria y secundaria es esencial para el diagnóstico porque cada tipo tiene diferentes causas, cronologías e implicaciones para la salud estructural.

La eflorescencia primaria ocurre durante el período inicial de curado y endurecimiento de los materiales a base de cemento, típicamente dentro de las primeras horas, días o semanas después de la colocación. Resulta del agua de exudación, el agua que sube a la superficie del hormigón recién colocado a medida que las partículas sólidas más pesadas se asientan, transportando hidróxido de calcio disuelto y otras sales solubles de la pasta de cemento a la superficie expuesta. A medida que esta agua de exudación se evapora o es absorbida por el encofrado, las sales se depositan en la superficie y posteriormente se carbonatan. La eflorescencia primaria es más pronunciada bajo condiciones que ralentizan la evaporación: bajas temperaturas, alta humedad relativa, mala circulación de aire y condensación en la superficie. En la producción de hormigón prefabricado, la eflorescencia primaria aparece con mayor frecuencia durante la fabricación en invierno cuando el curado más lento y las tasas de evaporación reducidas permiten más tiempo para la migración de sales a la superficie. La eflorescencia primaria es generalmente un fenómeno autolimitante y de una sola vez porque a medida que el hormigón continúa hidratándose y ganando densidad, la red de poros capilares se vuelve cada vez más discontinua y tortuosa, reduciendo la permeabilidad en órdenes de magnitud. El hormigón con una relación agua-cemento baja (por debajo de 0.45), contenido adecuado de cemento y curado apropiado exhibe dramáticamente menos eflorescencia primaria porque la estructura de poros es más fina y menos interconectada. El fenómeno que algunos en la industria de la construcción llaman “floración de edificio nuevo” se refiere a la aparición inicial y el desgaste natural de la eflorescencia primaria durante el primer ciclo de acondicionamiento de una estructura.

La eflorescencia secundaria ocurre en hormigón o mampostería endurecida y madura mucho después del curado inicial, a veces meses o años después de la construcción. Es desencadenada por agua externa que penetra el material desde fuentes como lluvia, agua subterránea, plomería con fugas, rocío excesivo de riego, flashing defectuoso o condensación de la humedad. Esta agua disuelve sales de la matriz del hormigón o transporta sales de fuentes externas (suelo, productos químicos de deshielo, deposición atmosférica) hacia el material, luego migra a la superficie donde la evaporación deposita las sales. La eflorescencia secundaria es fundamentalmente diferente de la eflorescencia primaria en que indica un problema continuo o recurrente de entrada de humedad. Cada ciclo de humedecimiento y secado puede movilizar sales adicionales y depositar eflorescencia fresca. Cuando la eflorescencia secundaria recurre después de la limpieza, es una señal diagnóstica confiable de que el agua continúa entrando al ensamblaje de la pared o al elemento estructural a través de alguna vía que debe ser identificada y sellada.

Una distinción crítica adicional dentro de la eflorescencia secundaria se refiere al origen de las sales. La eflorescencia secundaria endógena involucra sales que siempre estuvieron presentes dentro del material, productos de hidratación del cemento, sales derivadas de agregados o componentes residuales de aditivos. Estas son finitas en cantidad, eventualmente el reservorio de sal disponible puede agotarse si se detiene la entrada de agua. La eflorescencia secundaria exógena involucra sales de fuentes externas: productos químicos de deshielo (cloruro de sodio, cloruro de calcio, cloruro de magnesio), sulfatos del suelo atraídos hacia arriba por ascenso capilar en cimientos, deposición de rocío marino en ambientes costeros o contaminantes atmosféricos como dióxido de azufre que reaccionan con la superficie alcalina del hormigón para formar sales de sulfato. La eflorescencia exógena es particularmente preocupante porque el reservorio de sal es esencialmente ilimitado y puede incluir especies agresivas como cloruros que atacan directamente el refuerzo.

El momento de aparición de la eflorescencia proporciona pistas diagnósticas importantes. La eflorescencia que aparece dentro de las 24–72 horas posteriores a la colocación del hormigón y disminuye en las semanas siguientes es casi con certeza primaria. La eflorescencia que aparece estacionalmente, por ejemplo, solo durante el invierno o períodos de lluvia, apunta a entrada de humedad secundaria impulsada por el clima. La eflorescencia que aparece en un patrón lineal a lo largo de grietas, juntas o en la interfaz entre diferentes materiales sugiere una vía de agua definida que debe ser investigada. La eflorescencia concentrada en la base de las paredes, en una banda horizontal que se eleva uno o dos pies sobre el nivel del suelo, típicamente indica ascenso capilar de agua subterránea que transporta sales del suelo a través de cimientos que carecen de impermeabilización adecuada contra la humedad.

Mecanismo de Formación, Migración del Agua, Acción Capilar y Carbonatación

La formación de eflorescencia depende de la presencia simultánea de tres condiciones esenciales, a menudo descritas como el “triángulo de la eflorescencia”: deben estar presentes sales solubles en o sobre el material, debe haber suficiente agua disponible para disolver esas sales, y debe existir una vía para que la solución cargada de sales migre a una superficie expuesta donde pueda ocurrir la evaporación. Si falta cualquiera de estas tres condiciones, la eflorescencia no puede formarse.

La acción capilar es el mecanismo de transporte dominante para el agua cargada de sales a través del hormigón y la mampostería. El sistema de poros capilares en la pasta de cemento consiste en vacíos interconectados que van desde aproximadamente 10 nanómetros (poros de gel dentro de la estructura C-S-H) hasta varios micrómetros (poros capilares que quedan del espacio original lleno de agua entre los granos de cemento). El agua en estos capilares desarrolla un menisco curvo debido a la tensión superficial, y el diferencial de presión resultante, succión capilar o presión capilar, atrae el agua a través de la red de poros. La presión capilar se describe mediante la ecuación de Young-Laplace, que muestra que diámetros de poro más pequeños generan presiones de succión más altas. Esta es la razón por la cual los materiales de poros finos como el hormigón denso, el ladrillo de arcilla y la piedra natural pueden absorber agua a distancias significativas contra la gravedad. La altura del ascenso capilar en un material dado puede estimarse mediante la Ley de Jurin: h = (2γ cosθ) / (ρgr), donde γ es la tensión superficial, θ es el ángulo de contacto, ρ es la densidad del fluido, g es la aceleración gravitacional y r es el radio del poro. Para el hormigón con tamaños de poro típicos en el rango de micrómetros, el ascenso capilar puede alcanzar varios metros, aunque esto ocurre durante períodos de tiempo prolongados.

La evaporación en la superficie expuesta es la fuerza impulsora que sostiene el movimiento del agua. A medida que el agua se evapora de los poros superficiales, crea un gradiente de contenido de humedad que atrae más agua del interior a través de la acción capilar, análogo a una mecha que atrae combustible a una llama. La tasa de evaporación está controlada por la temperatura ambiente, la humedad relativa, la velocidad del viento y la radiación solar. Las condiciones que producen evaporación lenta y sostenida, temperaturas frescas, alta humedad y poco viento, son las más propicias para la formación de eflorescencia porque permiten tiempo para que las sales disueltas migren a la superficie antes de que el agua se evapore por completo. Esto explica por qué la eflorescencia es más prevalente durante el invierno y en ubicaciones sombreadas: la evaporación rápida del verano tiende a depositar sales dentro de los poros cercanos a la superficie en lugar de en la superficie visible, un fenómeno a veces llamado “cripto-eflorescencia” o eflorescencia subsuperficial que puede causar daño interno sin ser visualmente obvio.

La reacción de carbonatación que convierte el hidróxido de calcio soluble en carbonato de calcio insoluble depende del pH y sigue un frente móvil que progresa desde la superficie expuesta hacia adentro a una velocidad proporcional a la raíz cuadrada del tiempo. La profundidad de carbonatación después del tiempo t puede estimarse como d = k√t, donde k es el coeficiente de carbonatación (típicamente 2–8 mm/año⁰·⁵ para hormigón de calidad normal expuesto a CO₂ ambiente, dependiendo de la relación agua-cemento, el tipo de cemento y la humedad relativa). La carbonatación es óptima a humedades relativas del 50–70%, lo suficientemente altas para proporcionar agua para la reacción pero lo suficientemente bajas para permitir la difusión de CO₂ a través de poros parcialmente saturados. Por debajo del 40% de HR, no hay suficiente agua disponible para la reacción, por encima del 90% de HR, los poros llenos de agua bloquean la entrada de CO₂. Este rango explica por qué la carbonatación de la eflorescencia es más activa en climas templados con humedad moderada.

Un mecanismo secundario importante en la formación de eflorescencia es la disolución y recristalización cíclica. A medida que las superficies experimentan humedecimiento repetido (lluvia, rocío, condensación) y secado, las sales ya depositadas pueden disolverse parcialmente y recristalizarse, con cada ciclo potencialmente produciendo formaciones cristalinas más grandes y más entrelazadas que son más difíciles de eliminar. En casos severos, la cristalización cíclica de sales dentro de la estructura de poros inmediatamente debajo de la superficie, en lugar de en la superficie, puede generar presiones de cristalización que exceden la resistencia a la tracción del material, contribuyendo a la descamación superficial, el desconchado y una condición conocida como meteorización por sales que es particularmente destructiva en mampostería histórica y piedra natural porosa.

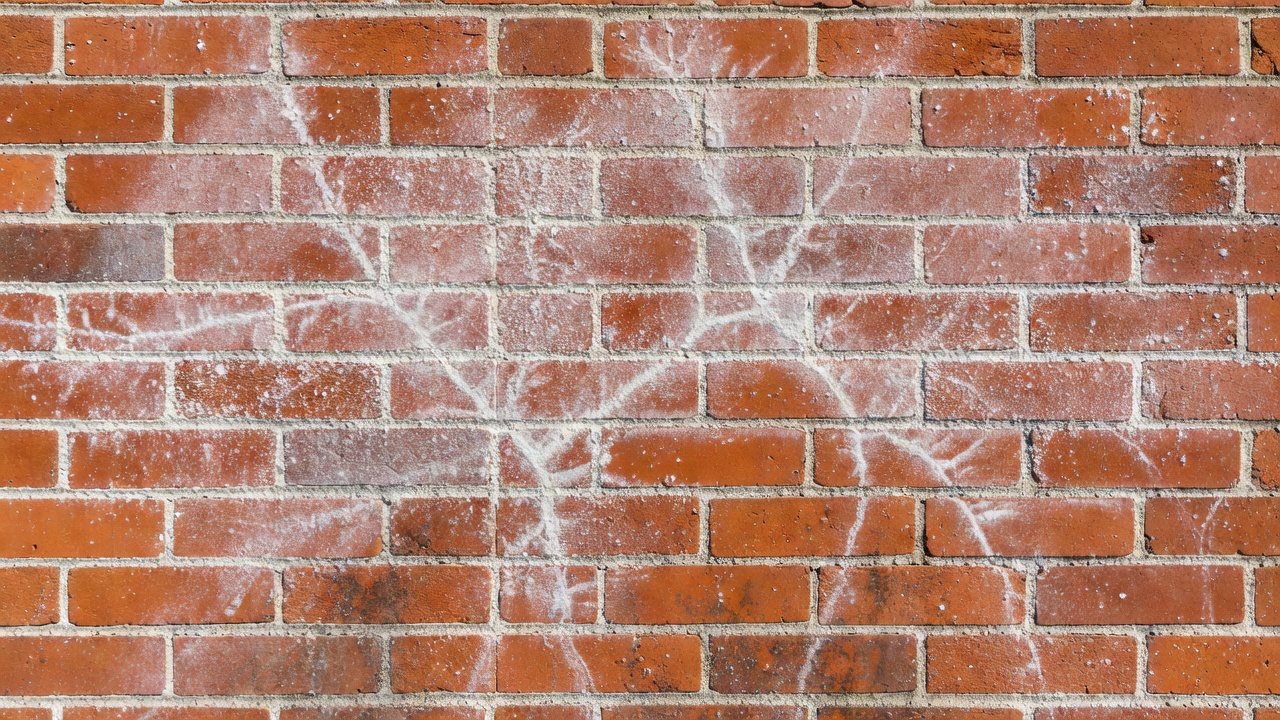

Características Visuales y Detección

La eflorescencia presenta características visuales distintivas que, cuando se interpretan adecuadamente, proporcionan información sobre su composición, edad y significado. El depósito es típicamente blanco o blanquecino, aunque pueden ocurrir variaciones de color dependiendo de la especie de sal y el sustrato: los sulfatos de sodio y potasio tienden hacia un blanco más brillante y puro, los depósitos de carbonato de calcio pueden aparecer ligeramente grisáceos o crema, los sulfatos de hierro pueden impartir tonos amarillentos, marrones o incluso color óxido, y las sales de vanadio, raras pero ocasionalmente encontradas en ciertos tipos de ladrillo de arcilla, producen una eflorescencia verde-amarillenta característica.

La textura de la eflorescencia proporciona pistas sobre su naturaleza. La eflorescencia fresca y no carbonatada es típicamente esponjosa, en polvo y se cepilla fácilmente con un dedo seco, se siente como polvo fino. Esto es característico de sales solubles recientemente depositadas que aún no han experimentado carbonatación significativa. La eflorescencia envejecida y carbonatada es más dura, costrosa y puede estar firmemente adherida al sustrato, a veces requiriendo intervención mecánica o química para eliminarla. En casos severos de deposición a largo plazo, la eflorescencia puede acumularse en capas que se asemejan a costras minerales, y en los casos más extremos, particularmente con carbonato de calcio de escurrimiento de cal, puede formar pequeños depósitos similares a estalactitas en la parte inferior de superficies horizontales.

La distribución espacial de la eflorescencia en una superficie es un indicador diagnóstico poderoso. La eflorescencia uniforme y generalizada que cubre paneles de pared o losas completos es típicamente eflorescencia primaria del curado inicial o propiedades consistentes del material. La eflorescencia concentrada en juntas de mortero en paredes de mampostería sugiere que el mortero es la fuente principal de sal y que el agua se mueve preferentemente a través del mortero más poroso en lugar de a través de las unidades de mampostería mismas. La eflorescencia lineal que sigue grietas indica una vía de agua directa donde la grieta sirve tanto como ruta de entrada como superficie de evaporación. La eflorescencia que forma una banda horizontal que se eleva desde el nivel del suelo sugiere fuertemente ascenso capilar de agua subterránea. La eflorescencia que irradia desde puntos específicos, alrededor de penetraciones de tuberías, pernos de anclaje o en la base de bajantes, identifica puntos localizados de entrada de agua que requieren sellado.

Para la inspección visual automatizada que utiliza sistemas de visión por computadora y aprendizaje automático, la eflorescencia presenta tanto oportunidades como desafíos. Su apariencia blanca de alto contraste contra fondos típicamente grises de hormigón o rojos/marrones de ladrillo la hace fácilmente detectable por algoritmos de segmentación de imágenes que utilizan umbralización de color en espacios de color RGB, HSV o LAB. Las características de textura, patrones cristalinos y granulares distintos de la apariencia lisa del hormigón intacto o la apariencia fibrosa del moho, pueden clasificarse usando redes neuronales convolucionales (CNN) entrenadas en conjuntos de datos de defectos etiquetados. Sin embargo, varios factores complican la detección automatizada: las condiciones de iluminación variables pueden cambiar el brillo aparente y el contraste de la eflorescencia, la humedad superficial hace que la eflorescencia desaparezca temporalmente, la cobertura parcial o los depósitos delgados pueden caer por debajo de los umbrales de detección, y la similitud con otras características superficiales blancas (lechada, pintura, escurrimiento de cal, manchas de agua dura) requiere clasificación multiclase sofisticada en lugar de detección binaria simple.

Los enfoques de detección avanzados combinan imágenes de espectro visible con termografía infrarroja o multiespectral. Debido a que los depósitos de eflorescencia tienen diferente emisividad térmica y capacidad calorífica en comparación con el hormigón desnudo, pueden aparecer como regiones de temperatura ligeramente diferentes en imágenes térmicas, particularmente durante períodos transitorios de calentamiento o enfriamiento. La imagen hiperespectral en el rango infrarrojo de onda corta (SWIR), donde muchos minerales tienen características de absorción distintivas, puede identificar químicamente especies de sal específicas basándose en sus firmas espectrales, permitiendo la discriminación entre eflorescencia benigna de carbonato de calcio y depósitos potencialmente agresivos que contienen cloruros.

Importancia para la Salud Estructural

La eflorescencia ocupa una posición matizada en la evaluación de la salud estructural: el depósito en sí mismo es inerte y no compromete directamente la integridad estructural, pero su presencia, particularmente cuando es persistente o recurrente, es un valioso indicador centinela de condiciones que pueden conducir a un deterioro grave. Comprender qué señala la eflorescencia, y cuándo merece preocupación versus cuándo es meramente cosmética, es una habilidad esencial en la inspección de hormigón y mampostería.

La principal preocupación señalada por la eflorescencia es la entrada de humedad. Para que el agua transporte sales disueltas a la superficie en cantidades visibles, el hormigón o la mampostería debe estar experimentando movimiento de humedad a tasas que exceden el simple intercambio de humedad ambiental. Esta humedad puede activar o acelerar varios mecanismos de deterioro. En hormigón armado, la humedad proporciona el medio electrolítico necesario para la corrosión electroquímica del refuerzo de acero embebido. Mientras que el alto pH del hormigón (típicamente 12.5–13.5) pasiva el acero formando una película protectora de gamma-Fe₂O₃ en la superficie de la barra, dos procesos pueden destruir esta pasivación: la carbonatación, que reduce el pH por debajo de aproximadamente 9.5 a la profundidad del refuerzo, y la entrada de cloruros, que puede descomponer la película pasiva incluso a alto pH cuando la concentración de cloruro en la barra excede un umbral crítico (típicamente 0.4–1.0% de cloruro en masa de cemento, dependiendo de la calidad del hormigón y las condiciones de exposición). Debido a que la eflorescencia demuestra que el agua se está moviendo a través del recubrimiento de hormigón, la capa protectora entre el ambiente y el refuerzo, señala que existen condiciones tanto para la progresión de la carbonatación como para el transporte de cloruros.

El daño por ciclos de hielo-deshielo es otro mecanismo de deterioro íntimamente conectado con las condiciones de humedad que producen eflorescencia. Cuando el hormigón saturado de agua se congela, la expansión volumétrica de aproximadamente el 9% del agua que se convierte en hielo genera presiones hidráulicas y osmóticas dentro del sistema de poros que pueden exceder la resistencia a la tracción de la pasta de cemento, causando microgrietas. Los ciclos repetidos de hielo-deshielo acumulan daño, manifestándose primero como descamación superficial y progresando a deterioro más profundo. La eflorescencia que indica condiciones saturadas en climas con ciclos de hielo-deshielo debe desencadenar la evaluación del sistema de vacíos de aire del hormigón, el hormigón correctamente aireado contiene una red distribuida de burbujas de aire microscópicas (típicamente 4–8% de contenido de aire con factor de espaciamiento de burbujas menor de 0.2 mm) que proporcionan alivio de presión durante la congelación.

El ataque de sulfatos representa una forma químicamente agresiva de deterioro que puede ser anunciada por eflorescencia que contiene sales de sulfato. Las fuentes externas de sulfatos, agua subterránea, suelo, ambientes industriales, pueden reaccionar con el hidróxido de calcio y las fases de aluminato de calcio en la pasta de cemento para formar etringita (3CaO·Al₂O₃·3CaSO₄·32H₂O) y yeso, ambos involucran expansión volumétrica sustancial que causa agrietamiento, ablandamiento y desintegración de la matriz de cemento. La presencia de eflorescencia de sulfato en hormigón expuesto a suelo o agua que contiene sulfatos es una señal de advertencia que debe impulsar el análisis químico tanto del depósito como del hormigón subyacente.

El mecanismo de presión de cristalización cíclica mencionado anteriormente, donde las sales cristalizan dentro de los poros subsuperficiales en lugar de en la superficie, puede causar daño mecánico directo independiente de la corrosión o el ataque químico. A medida que los cristales de sal crecen en espacios de poros confinados, pueden ejercer presiones de cristalización reportadas en la literatura que alcanzan 10–20 MPa para el sulfato de sodio y hasta 40 MPa para el cloruro de sodio bajo ciertas condiciones, excediendo la resistencia típica a la tracción del hormigón (2–5 MPa). Este fenómeno de “descamación por sales” está bien documentado en pavimentos de hormigón expuestos a sales de deshielo y en mampostería en ambientes marinos o áridos.

Un enfoque estructurado para evaluar la severidad de la eflorescencia considera varios factores:

• Recurrencia: La eflorescencia que aparece una vez durante el curado inicial y no regresa después de la limpieza es típicamente benigna. La eflorescencia que recurre después de la eliminación indica un problema de humedad activo y continuo.
• Ubicación: La eflorescencia en grietas, juntas o interfaces de construcción donde el agua podría alcanzar el refuerzo es más preocupante que la eflorescencia en secciones masivas no reforzadas.
• Deterioro asociado: La eflorescencia acompañada de agrietamiento, desconchado, manchas de óxido o delaminación indica deterioro activo más allá de lo cosmético.
• Especie de sal: La identificación en laboratorio de cloruros en la eflorescencia plantea preocupaciones inmediatas de corrosión, la identificación de sulfatos señala riesgo de ataque químico.
• Tasa de acumulación: La reaparición rápida de eflorescencia pesada después de la limpieza sugiere flujo de agua sustancial, potencialmente de una fuga o defecto de drenaje.

Diferenciación de Moho, Pintura y Otros Depósitos Superficiales Blancos

La identificación errónea de la eflorescencia puede llevar a medidas de remediación inapropiadas, tratar el moho como eflorescencia ignora los riesgos para la salud, mientras que tratar la eflorescencia como falla de pintura conduce a un recubrimiento ineficaz que falla rápidamente. La diferenciación precisa requiere comprender las características físicas, químicas y biológicas de cada tipo de depósito superficial.

Eflorescencia versus Moho: Esta es la identificación errónea más común y consecuente en la inspección de edificios. El moho es un organismo biológico, un hongo que crece como filamentos multicelulares llamados hifas, formando una masa (micelio) que puede aparecer blanca, gris, verde, negra u otros colores dependiendo de la especie. La prueba de campo definitiva es la prueba de solubilidad en agua: aplique una pequeña cantidad de agua limpia al depósito. La eflorescencia, al estar compuesta de sales solubles en agua, se disuelve y desaparece temporalmente cuando se humedece, luego reaparece a medida que el agua se evapora y las sales se recristalizan. El moho no se disuelve en agua, permanece visiblemente intacto cuando se humedece. La prueba de tacto proporciona discriminación adicional: la eflorescencia se desmorona en un polvo fino y seco al presionarla entre los dedos, el moho se siente suave, puede manchar en lugar de desmoronarse, y puede sentirse ligeramente húmedo o viscoso dependiendo de la humedad. Una prueba de aumento usando una lupa o microscopio digital a 10–40× de aumento revela la eflorescencia como estructuras cristalinas angulares y geométricas, mientras que el moho aparece como una red enredada de hifas similares a hilos con posibles estructuras portadoras de esporas. Una prueba de olor también puede ayudar, el moho típicamente produce un olor a humedad y terroso de compuestos orgánicos volátiles microbianos (MVOCs), mientras que la eflorescencia es inodora. Una prueba química usando ácido clorhídrico diluido (HCl) hace que la eflorescencia de carbonato de calcio efervezca (burbujee) debido a la liberación de CO₂, mientras que el moho no muestra reacción. Finalmente, el patrón de crecimiento los distingue: el moho crece en colonias aproximadamente circulares que se expanden con el tiempo y requiere nutrientes orgánicos, la eflorescencia sigue rutas de migración de agua y no “crece” en el sentido biológico.

Eflorescencia versus Escurrimiento de Cal (Floración de Cal): El escurrimiento de cal está estrechamente relacionado con la eflorescencia pero tiene características distintas. Ambos se originan del hidróxido de calcio, pero el escurrimiento de cal ocurre cuando la solución de hidróxido de calcio alcanza la superficie en concentración y cantidad suficientes que, al carbonatarse, forma una costra dura y continua de carbonato de calcio en lugar de un depósito en polvo. El discriminador clave es la solubilidad: el escurrimiento de cal carbonatado forma carbonato de calcio que es esencialmente insoluble y no se disolverá cuando se humedece, mientras que la eflorescencia fresca se disuelve fácilmente. El escurrimiento de cal puede, en casos severos, formar pequeñas estalactitas o costras gruesas que requieren eliminación mecánica. Desde un punto de vista químico, el escurrimiento de cal y la eflorescencia primaria carbonatada son idénticos en composición (ambos son carbonato de calcio), pero difieren en la cantidad y morfología del depósito, el escurrimiento de cal representa un depósito más masivo y continuo de solución de hidróxido de calcio de alta concentración, mientras que la eflorescencia representa cristalización dispersa de soluciones más diluidas.

Eflorescencia versus Manchas de Agua Dura: El agua dura contiene bicarbonatos de calcio y magnesio disueltos. Cuando el agua dura se evapora en una superficie, deja depósitos de carbonato de calcio y magnesio que aparecen blancos y pueden ser visualmente indistinguibles de la eflorescencia. El diferenciador clave es el mecanismo de deposición: las manchas de agua dura resultan de agua externa que se evapora en la superficie, dejando los minerales que estaban disueltos en esa agua, mientras que la eflorescencia resulta de agua interna que migra a través del material desde adentro. Las manchas de agua dura típicamente aparecen donde el agua se acumula o gotea regularmente, alrededor de accesorios de plomería, en superficies debajo de tuberías con fugas, en paredes rociadas por riego, y a menudo forman líneas de marea o marcas de goteo. Las pruebas químicas del depósito a veces pueden distinguirlos: los depósitos de agua dura son casi exclusivamente carbonatos de calcio y magnesio, mientras que la eflorescencia puede contener un espectro más amplio de iones incluyendo sodio, potasio y sulfatos.

Eflorescencia versus Empañamiento del Sellador: Los selladores y recubrimientos de hormigón formadores de película pueden desarrollar una apariencia blanca y nublada conocida como empañamiento o floración cuando la humedad queda atrapada debajo del recubrimiento durante la aplicación o el curado. Esto no es un depósito de sal sino un efecto óptico causado por la humedad o el solvente atrapado dentro de la película del sellador. El empañamiento del sellador no se cepilla como polvo y no se disuelve en agua, está dentro de la capa de recubrimiento en lugar de encima de ella. El color a menudo cambia con el ángulo de visión y puede aparecer iridiscente. La aplicación de una pequeña cantidad de xileno o el solvente recomendado por el fabricante en un área de prueba puede aclarar temporalmente el empañamiento del sellador al redisolver la película, una reacción que no ocurre con la eflorescencia.

Eflorescencia versus Migración de Látex (Lixiviación de Polímeros): Los productos cementicios modificados con polímeros como algunos lechadas para azulejos, morteros de reparación y recubrimientos impermeabilizantes pueden exhibir una película superficial blanca causada por la migración y deposición de polímeros de látex en lugar de sales. Este fenómeno ocurre cuando la emulsión de polímero se rompe prematuramente, a menudo debido a exceso de agua, curado inadecuado o imprimadores incompatibles, y las partículas de polímero migran a la superficie. El depósito puede aparecer similar a la eflorescencia pero es orgánico en lugar de mineral. Puede distinguirse por su comportamiento bajo calor: los depósitos de látex se ablandan y pueden volverse pegajosos cuando se calientan con una pistola de aire caliente, mientras que los depósitos de sal no se ven afectados.

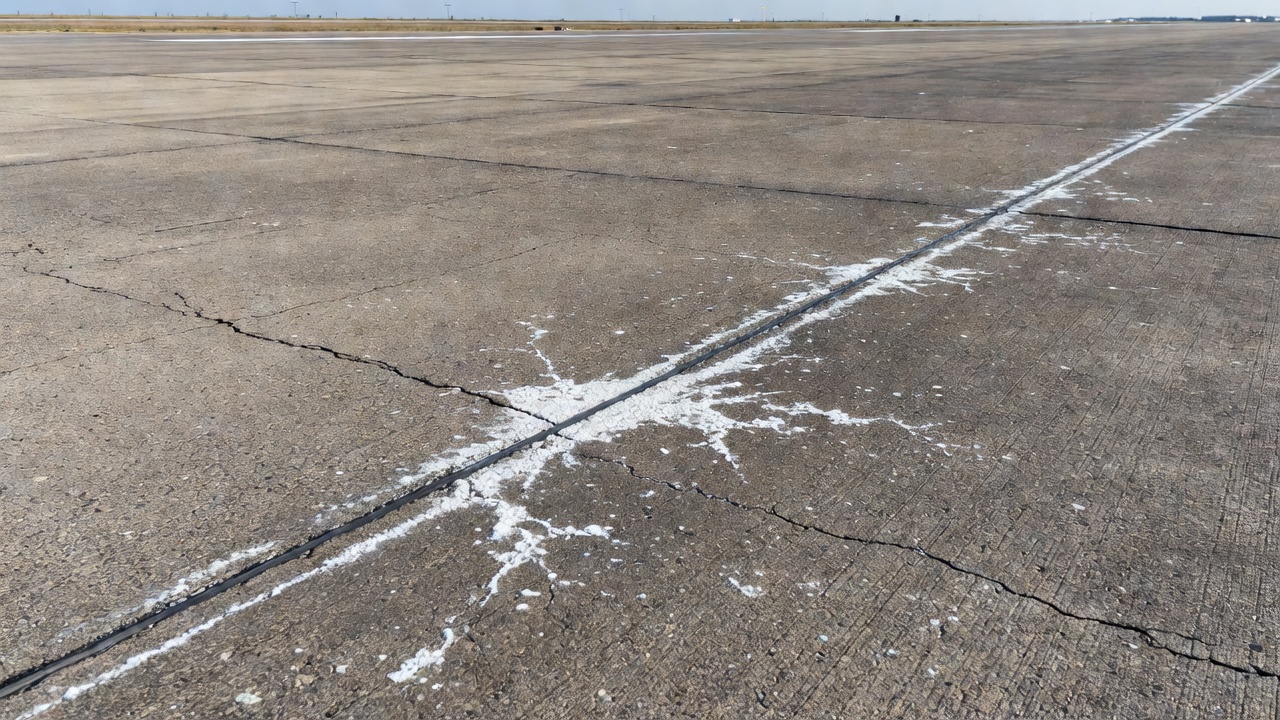

Eflorescencia en Estructuras Aeroportuarias y de Aeródromos

Los pavimentos aeroportuarios, calles de rodaje, plataformas e infraestructura de hormigón relacionada presentan condiciones únicas que influyen en la formación, importancia y gestión de la eflorescencia. Estas estructuras están sujetas a regímenes de carga, exposiciones ambientales y requisitos operativos que difieren sustancialmente de las aplicaciones convencionales de construcción.

Mecanismos de Eflorescencia Específicos de Pavimentos: Los pavimentos de hormigón de aeródromos se construyen típicamente como pavimentos de hormigón simple con juntas (JPCP) o pavimentos de hormigón armado con juntas (JRCP) con losas de 300–500 mm de espesor y diseñados para vidas útiles de 20–30+ años bajo carga pesada de aeronaves. Las juntas entre losas, ya sean juntas de contracción, juntas de expansión o juntas de construcción, crean vías preferenciales para la infiltración de agua. El agua que entra a través de selladores de juntas sin sellar o deteriorados percola a través de las caras de las juntas, disuelve el hidróxido de calcio de la pasta de cemento y emerge en los bordes de las losas y reservorios de juntas como eflorescencia. Esta eflorescencia asociada a juntas es particularmente significativa porque la junta es también el punto principal de entrada para los productos químicos de deshielo aplicados a la superficie del pavimento. En aeropuertos en climas fríos, grandes cantidades de deshielantes a base de acetato de potasio, acetato de sodio, formiato de sodio o urea se aplican a pistas, calles de rodaje y plataformas durante las operaciones de invierno. Estos productos químicos, disueltos en agua de deshielo, entran en las juntas y pueden combinarse con sales derivadas del hormigón para producir composiciones complejas de eflorescencia.

Reacción Álcali-Sílice (ASR) y Eflorescencia: El hormigón de aeródromos que contiene agregados reactivos es susceptible a la ASR, una reacción química entre los hidróxidos alcalinos en la solución de poro y ciertas formas de sílice reactiva en los agregados que produce un gel expansivo de álcali-sílice. Este gel puede absorber agua e hincharse, causando agrietamiento en mapa. El gel en sí mismo es a menudo blanco y puede ser extruido de las grietas hacia la superficie del pavimento, donde puede confundirse con eflorescencia convencional. El gel de ASR puede distinguirse de la eflorescencia ordinaria por su apariencia translúcida y vidriosa cuando está fresco (antes de secarse), su tendencia a formarse en asociación con patrones característicos de agrietamiento en mapa, y su persistencia, el gel de ASR no se disuelve fácilmente en agua y no efervece con ácido. En el contexto de la inspección automatizada de pavimentos, distinguir entre eflorescencia benigna y exudación perjudicial de gel de ASR es crítico porque sus implicaciones estructurales son completamente diferentes.

Interacciones con Productos Químicos de Deshielo: Las operaciones de deshielo y anti-hielo en aeródromos introducen productos químicos que interactúan con el hormigón de maneras relevantes para la evaluación de la eflorescencia. Se sabe que los deshielantes de acetato de potasio y acetato de sodio aceleran la reacción álcali-sílice en hormigones susceptibles. El acetato de calcio y magnesio (CMA) es menos agresivo pero puede contribuir con calcio a los depósitos de eflorescencia. Los deshielantes a base de urea pueden hidrolizarse en amoníaco y dióxido de carbono, potencialmente acelerando la carbonatación del hormigón cercano a la superficie. Los residuos blancos visibles que quedan en las superficies de los pavimentos después de las operaciones de deshielo pueden confundirse con eflorescencia, sin embargo, estos son típicamente residuos de deshielante sin reaccionar que se disolverán completamente en la próxima lluvia, mientras que la eflorescencia verdadera de las sales del hormigón persiste o se reforma.

Clasificación de Deterioro de Pavimentos de la FAA y OACI: El “Manual de Deterioro de Superficies de Hormigón de Aeródromos” de la FAA no lista la eflorescencia como un tipo de deterioro separado en la metodología del Índice de Condición de Pavimento (PCI), pero la eflorescencia se señala como un indicador secundario que acompaña varios deterioros clasificados. En el daño del sellado de juntas (código de deterioro 62 de la FAA en pavimentos rígidos), la eflorescencia en las juntas a menudo acompaña la falla del sellador y señala la penetración de humedad a través del sistema de juntas. En el agrietamiento por durabilidad (agrietamiento “D”, código de deterioro 58 de la FAA), la eflorescencia puede aparecer en asociación con el patrón de grietas finas característico de la susceptibilidad de los agregados a los ciclos de hielo-deshielo. El Manual de Diseño de Aeródromos de la OACI (Doc 9157, Parte 3, Pavimentos) aborda la importancia del drenaje subsuperficial y el sellado de juntas en la prevención del deterioro relacionado con la humedad, directamente relevante para el control de la eflorescencia en pavimentos de aeródromos. El estándar del Índice de Condición de Pavimento (ASTM D5340 para aeródromos) incluye la evaluación de la condición del sellado de juntas y el deterioro relacionado con la humedad como parte de la evaluación general de la condición.

Consideraciones de Inspección para Hormigón de Aeródromos: La inspección visual del hormigón de aeródromos para detectar eflorescencia se complica por restricciones operativas, las inspecciones típicamente ocurren en ventanas de tiempo limitadas entre movimientos de aeronaves, a menudo de noche bajo iluminación artificial que puede alterar el contraste aparente y la visibilidad de los depósitos blancos. Los tratamientos superficiales del pavimento, incluidos compuestos de curado, selladores penetrantes y eliminación periódica de caucho de las zonas de touchdown de las pistas (usando agua a alta presión, solventes químicos o rectificado mecánico), pueden afectar la apariencia de la eflorescencia y su detectabilidad. Las operaciones de eliminación de caucho en particular pueden abrasar la superficie del hormigón, potencialmente exponiendo pasta fresca con diferentes características de eflorescencia. Los sistemas de inspección automatizados desplegados en superficies de aeródromos deben ser robustos a estos artefactos operativos y capaces de distinguir la eflorescencia de depósitos de caucho, marcas de pintura, residuos de sellador y restos de deshielante.

Prevención y Remediación

La gestión efectiva de la eflorescencia sigue un enfoque jerárquico: la prevención durante el diseño y la construcción es preferible a la remediación después del hecho, y cuando ocurre eflorescencia, identificar y abordar la fuente de humedad es más importante que simplemente limpiar el depósito superficial.

Estrategias de Prevención

Selección de Materiales: La primera línea de defensa contra la eflorescencia es minimizar las sales solubles disponibles en el sistema de hormigón o mampostería. El uso de cemento Portland de baja alcalinidad (que cumpla con el límite opcional de 0.60% de equivalente Na₂O de ASTM C150) reduce el sodio y potasio disponibles para la eflorescencia de sulfato y carbonato. Los agregados limpios y lavados que cumplan con ASTM C33 o estándares equivalentes eliminan las contribuciones de sal de las fuentes de agregados, las arenas sin lavar, particularmente aquellas de depósitos marinos o evaporíticos, pueden contener contaminación significativa de cloruro y sulfato. El agua de mezcla debe cumplir con los requisitos de ASTM C1602 para sólidos disueltos totales, el agua potable es generalmente aceptable, mientras que el agua de mar o salobre es inaceptable para hormigón armado debido al contenido de cloruro. Los materiales cementantes suplementarios (SCMs) como ceniza volante (Clase F, que cumple con ASTM C618), escoria granulada de alto horno molida (GGBFS, que cumple con ASTM C989) y humo de sílice (que cumple con ASTM C1240) reaccionan con el hidróxido de calcio a través de reacciones puzolánicas, consumiendo el precursor principal de la eflorescencia y simultáneamente densificando la microestructura para reducir la permeabilidad. El hormigón que contiene 15–30% de ceniza volante o 30–50% de reemplazo de escoria del cemento típicamente exhibe eflorescencia primaria sustancialmente reducida.

Diseño de Mezcla y Colocación: Una relación agua-materiales cementantes baja (w/cm), por debajo de 0.45 para exposición general y por debajo de 0.40 para exposición severa, reduce tanto el volumen de poros capilares como su interconectividad, limitando el transporte de agua. Los aditivos reductores de agua y reductores de agua de alto rango (superplastificantes que cumplen con ASTM C494 Tipo A y F) permiten relaciones w/cm bajas mientras mantienen la trabajabilidad. La consolidación adecuada mediante vibración mecánica elimina los vacíos de aire atrapado que podrían servir como reservorios de agua. El curado adecuado, manteniendo humedad continua y temperatura favorable durante un mínimo de 7 días a temperaturas superiores a 10°C, o más tiempo para hormigón que contiene escoria o ceniza volante, asegura la hidratación completa de las partículas de cemento, reduciendo la disponibilidad residual de hidróxido de calcio. Para hormigón prefabricado, los métodos de curado acelerado que incluyen curado con vapor pueden reducir significativamente la eflorescencia primaria al promover la hidratación rápida y la carbonatación temprana.

Gestión de la Humedad en el Diseño: Prevenir la entrada de agua en estructuras completadas requiere detalles de diseño integrados. Los voladizos de techo efectivos, bordes de goteo y remates desvían el agua de lluvia lejos de las superficies de las paredes. El flashing a través de la pared en ángulos de repisa, dinteles, cabezales de ventanas y la base de las paredes intercepta el agua que migra hacia abajo y la dirige al exterior a través de orificios de drenaje. La construcción de cavidad de pared con un espacio de aire mínimo de 50 mm (2 pulgadas) y espaciamiento adecuado de orificios de drenaje (cada 600–800 mm, o 24–32 pulgadas, en la base de la cavidad) proporciona drenaje y ventilación que previenen la acumulación de humedad. Bajo el nivel del suelo, un curso de impermeabilización contra la humedad (DPC) o membrana impermeabilizante instalado adecuadamente previene el ascenso capilar de agua subterránea hacia cimientos y paredes. En la construcción de pavimentos, una subrasante con pendiente adecuada y una capa base permeable con drenajes de borde previenen la acumulación de agua debajo de las losas. Los selladores de juntas en pavimentos y juntas de expansión de paredes deben mantenerse para prevenir la entrada de agua, los selladores de silicona, polisulfuro y poliuretano tienen vidas útiles típicas de 10–20 años antes de requerir reemplazo.

Tratamientos Superficiales: Los repelentes de agua penetrantes a base de silano, siloxano o mezclas de silano-siloxano pueden reducir significativamente la absorción de agua en hormigón y mampostería mientras mantienen la permeabilidad al vapor, permitiendo que la humedad interna escape como vapor en lugar de quedar atrapada debajo de un recubrimiento formador de película. Estos tratamientos funcionan uniéndose químicamente al sustrato de silicato, creando una capa molecular hidrofóbica en las paredes de los poros sin bloquear los poros mismos. El ángulo de contacto del agua en superficies tratadas típicamente excede los 100°, causando que el agua forme gotas en lugar de extenderse. Los tratamientos de silano aplicados correctamente pueden reducir la absorción de agua en un 80–95% dependiendo de la porosidad del sustrato y la tasa de aplicación. Estos tratamientos deben aplicarse a superficies limpias y secas para una penetración y unión adecuadas, la aplicación a superficies con eflorescencia activa puede atrapar sales debajo del tratamiento. Los recubrimientos formadores de película, acrílicos, epóxicos, de uretano, generalmente no se recomiendan para el control de la eflorescencia en hormigón exterior porque pueden atrapar la humedad y exacerbar la cristalización de sal subsuperficial.

Métodos de Remediación

Cepillado en Seco: La eflorescencia ligera y fresca en superficies lisas a menudo puede eliminarse cepillando en seco con un cepillo de cerdas rígidas de nylon o fibra natural, seguido de recolección con aspiradora del polvo desprendido para prevenir la redeposición. Este método es apropiado para depósitos en polvo no carbonatados pero es ineficaz en eflorescencia endurecida y carbonatada. La superficie debe estar seca durante el cepillado para prevenir que las sales se extiendan dentro de los poros.

Lavado con Agua: Después del cepillado en seco para eliminar el depósito masivo, el lavado con agua a presión (1,000–3,000 psi, o aproximadamente 7–21 MPa) puede disolver y eliminar las sales solubles restantes. La superficie debe luego secarse completamente, usando sopladores de aire, aspiradoras húmedas para eliminar el agua estancada y permitiendo ventilación adecuada, para prevenir que el agua de enjuague simplemente redeposite las sales disueltas como nueva eflorescencia. El agua tibia es más efectiva que el agua fría para disolver sales debido a la mayor solubilidad a temperaturas elevadas. Este método es efectivo para eflorescencia fresca y soluble en agua pero no eliminará los depósitos carbonatados de carbonato de calcio.

Limpieza Química: Para la eflorescencia rebelde y carbonatada que resiste el lavado con agua, se requieren limpiadores ácidos para disolver el carbonato de calcio. Una solución diluida de ácido muriático (ácido clorhídrico, HCl) a una concentración del 5–10% (correspondiente a diluir HCl comercial al 30–32% con 3–6 partes de agua) es un tratamiento tradicional. Las precauciones de seguridad críticas son obligatorias: siempre agregue ácido al agua (nunca lo contrario) para evitar salpicaduras exotérmicas violentas, use equipo de protección personal completo que incluya guantes resistentes a ácidos, protección ocular y respiratoria, pre-humedezca la superficie para limitar la absorción de ácido en el hormigón, aplique la solución con un rociador de baja presión o cepillo, permita 2–5 minutos de tiempo de contacto con fregado ligero, y enjuague abundantemente con agua limpia. La reacción es: CaCO₃ + 2HCl → CaCl₂ + H₂O + CO₂↑. Los limpiadores comerciales patentados a base de ácido fosfórico, ácido glicólico o ácido cítrico son alternativas menos agresivas que presentan menor riesgo de grabado superficial y se prefieren para hormigón de color.

Evaluación Antes del Tratamiento: Siempre debe tratarse primero una pequeña área de prueba para confirmar la efectividad y verificar que el método de limpieza no dañe o decolore el sustrato. Los limpiadores ácidos pueden grabar superficies de hormigón pulido o liso, alterar el color del hormigón de color integral y disolver ciertos tipos de piedra natural (particularmente piedras calcáreas como caliza y mármol). Para mampostería histórica y estructuras culturalmente significativas, los métodos de limpieza deben ser especificados por un profesional de conservación, ya que las técnicas agresivas pueden causar daño irreversible a materiales envejecidos.

Abordar la Causa Raíz: El paso más crítico en la remediación de la eflorescencia es identificar y corregir la fuente de humedad. Limpiar la eflorescencia sin abordar la entrada de agua es inútil, los depósitos reaparecerán, potencialmente con mayor severidad a medida que cada ciclo de humedecimiento-secado moviliza sales adicionales de más profundo dentro del material. Una investigación sistemática debe evaluar: los sistemas de drenaje de techo y pared para obstrucciones o defectos, la nivelación y el drenaje superficial adyacente a la estructura, los sistemas de plomería para fugas, particularmente en espacios ocultos, los sistemas de riego que pueden estar humedeciendo paredes o pavimentos, los patrones de condensación asociados con HVAC o diferenciales de temperatura, y los selladores de juntas, flashing y membranas impermeabilizantes por deterioro. Una vez que la fuente de humedad se identifica y corrige, el hormigón o la mampostería debe dejarse secar completamente, esto puede requerir semanas o meses dependiendo del espesor del material, las condiciones ambientales y el grado de saturación, antes de aplicar cualquier tratamiento superficial protector.

Remediación de Cripto-Eflorescencia: Cuando las sales han cristalizado dentro de los poros subsuperficiales en lugar de en la superficie (cripto-eflorescencia), la limpieza superficial sola es inadecuada. Los tratamientos especializados con cataplasma pueden atraer las sales subsuperficiales a la superficie donde pueden eliminarse. Una cataplasma consiste en un material absorbente (arcilla, tierra de diatomeas, celulosa o pulpa de papel) mezclado con agua o un solvente que se aplica como una pasta espesa en el área afectada. A medida que la cataplasma se seca, la acción capilar atrae la humedad, y las sales disueltas, del sustrato hacia la cataplasma, donde las sales quedan atrapadas a medida que el agua se evapora de la superficie de la cataplasma. Pueden ser necesarias múltiples aplicaciones de cataplasma para materiales fuertemente cargados de sal. Esta técnica es práctica estándar en la conservación de piedra y mampostería pero es aplicable a cualquier material poroso a base de cemento con acumulación de sal subsuperficial.
