La varilla de acero recubierta con epoxi (ECR, por sus siglas en inglés) es una varilla de refuerzo de acero recubierta con polvo de epoxi fusionado por calor aplicado mediante pulverización electrostática en un entorno de fábrica. Proporciona una barrera física contra la corrosión inducida por cloruros en estructuras de hormigón armado, incluyendo tableros de puentes, estacionamientos e infraestructura marina. Regida por las normas ASTM A775 y ASTM A934.
La varilla de acero recubierta con epoxi (ECR) , también designada formalmente como acero de refuerzo recubierto con epoxi fusionado por calor (FBECR) , es una varilla de refuerzo de acero al carbono con un recubrimiento de polvo de epoxi termoendurecible aplicado en fábrica que sirve como barrera física contra la corrosión. El recubrimiento evita que los iones de cloruro, la humedad y el oxígeno —los ingredientes esenciales de la celda de corrosión electroquímica— lleguen al sustrato de acero. La ECR es uno de los sistemas de protección contra la corrosión más ampliamente especificados para estructuras de hormigón armado expuestas a sales de deshielo, agua de mar u otros ambientes que contienen cloruros.
El proceso de fabricación de la ECR implica varios pasos controlados con precisión. Las varillas de refuerzo, típicamente fabricadas con acero ASTM A615 Grado 40 a Grado 100 o acero de baja aleación ASTM A706 para aplicaciones sísmicas y soldables, se limpian primero a fondo para eliminar la cascarilla de laminación, óxido, suciedad, aceite y otros contaminantes. La preparación de la superficie se realiza mediante limpieza por chorro abrasivo hasta un acabado de metal casi blanco (norma SSPC-SP10 / NACE No. 2), creando un perfil de superficie de 25 a 75 micrómetros (1 a 3 milésimas) que promueve la adherencia mecánica del recubrimiento epoxi.
Después de la limpieza, las varillas se calientan por inducción a aproximadamente 232 °C (450 °F) , siendo la temperatura precisa dependiente de la formulación específica del polvo epoxi y del tamaño de la varilla. Las varillas calentadas pasan luego por una cabina de pulverización electrostática donde las partículas de polvo epoxi con carga negativa (típicamente de 30 a 150 micrómetros de diámetro) se pulverizan hacia las varillas con carga positiva conectadas a tierra. La carga electrostática crea una fuerte atracción entre las partículas de polvo y la superficie del acero, permitiendo una cobertura uniforme incluso en las nervaduras y deformaciones de la varilla.

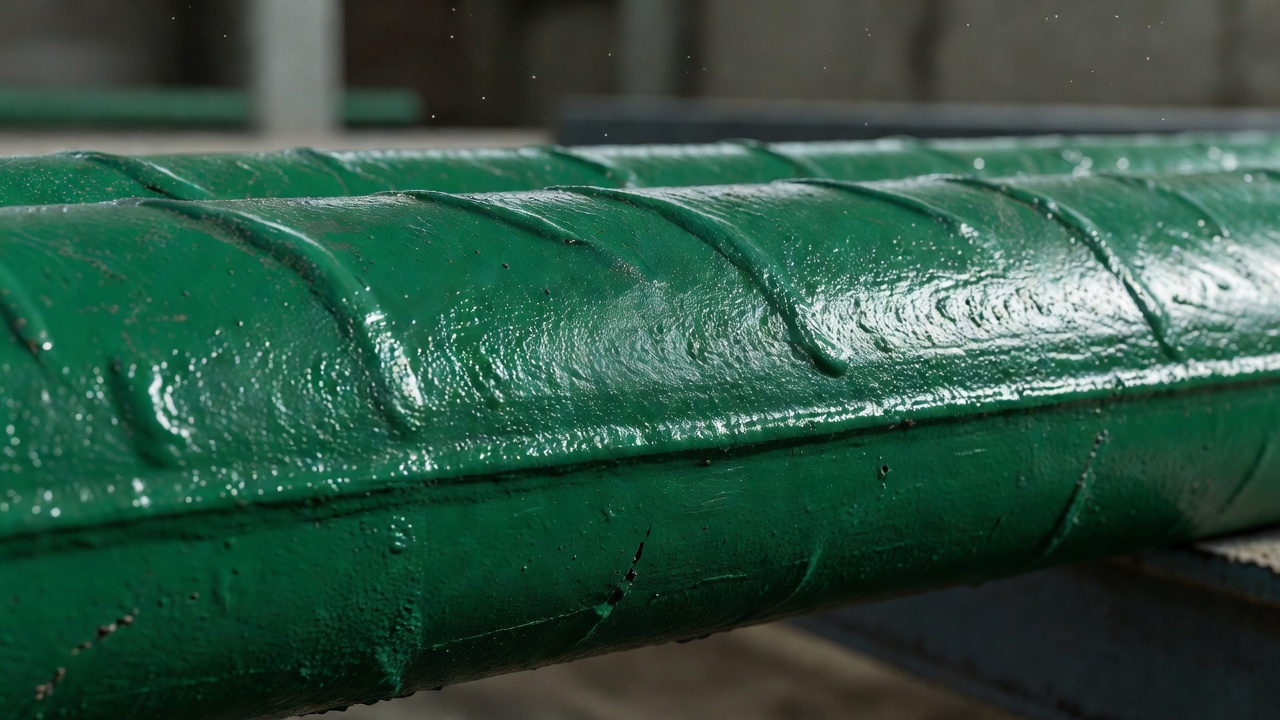

Al contacto con la superficie caliente del acero, las partículas de polvo se derriten, fluyen juntas y experimentan una reacción química de reticulación (curado). Este proceso de fusión por calor transforma el polvo termoplástico en un recubrimiento continuo termoendurecible que está química y mecánicamente adherido al acero. El ciclo completo desde el contacto del polvo hasta el curado completo toma aproximadamente de 30 a 60 segundos. Las varillas recubiertas pasan luego por un enfriamiento con agua o con aire ambiente para llevarlas por debajo de la temperatura de transición vítrea del epoxi (típicamente 100 °C a 120 °C) antes de su manipulación.
El espesor resultante del recubrimiento es típicamente de 175 a 300 micrómetros (7 a 12 milésimas) , y la ASTM A775/A775M requiere un espesor mínimo promedio de 175 micrómetros (7 milésimas) para varillas #3 a #6 y 200 micrómetros (8 milésimas) para varillas #7 y mayores. El espesor mínimo puntual permitido es de 130 micrómetros (5 milésimas). Se evita un espesor excesivo del recubrimiento por encima de 300 micrómetros (12 milésimas) porque los recubrimientos más gruesos se vuelven cada vez más quebradizos y más susceptibles al agrietamiento durante el doblado o bajo estrés térmico.
El control de calidad en la planta de recubrimiento incluye monitoreo continuo del espesor del recubrimiento usando calibradores magnéticos, detección de discontinuidades usando un detector de esponja húmeda de 67.5 voltios según ASTM G62 para identificar poros o puntos delgados, e inspección visual para detectar defectos superficiales. El Concrete Reinforcing Steel Institute (CRSI) opera un programa de certificación voluntaria para plantas de recubrimiento epoxi, donde las instalaciones certificadas se someten a auditorías periódicas para garantizar el cumplimiento de las normas ASTM y las mejores prácticas de la industria.
La ECR se introdujo por primera vez en los Estados Unidos en 1973 en un proyecto de tablero de puente en Pensilvania. Para la década de 1980, se había convertido en la protección estándar contra la corrosión para tableros de puentes de carreteras en toda América del Norte. Más de 30 años de datos de rendimiento en campo de estudios de la Administración Federal de Carreteras (FHWA), evaluaciones de Departamentos de Transporte estatales e instituciones de investigación independientes proporcionan un amplio cuerpo de conocimiento sobre el comportamiento a largo plazo de este material.
Dos normas ASTM principales rigen la fabricación y el rendimiento de la varilla recubierta con epoxi:
ASTM A775/A775M — Especificación Estándar para Varillas de Refuerzo de Acero Recubiertas con Epoxi cubre varillas de refuerzo de acero deformadas y lisas con recubrimiento de epoxi fusionado por calor aplicado mediante el método de pulverización electrostática en longitudes rectas. Esta norma aborda varillas que se fabrican (cortan y doblan) antes o después del recubrimiento, aunque se asocia más comúnmente con varillas recubiertas en longitudes rectas antes de la fabricación. Los requisitos clave incluyen: espesor mínimo promedio de recubrimiento de 175 µm (#3-#6) o 200 µm (#7+); flexibilidad del recubrimiento verificada mediante doblado alrededor de un mandril de diámetro especificado sin agrietamiento; adherencia medida mediante una prueba de cuchillo; y resistencia a la corrosión evaluada mediante pruebas de niebla salina o corrosión cíclica. La norma también especifica los límites de reparación permitidos y los procedimientos de reparación.
ASTM A934/A934M — Especificación Estándar para Varillas de Refuerzo de Acero Prefabricadas Recubiertas con Epoxi cubre varillas recubiertas con epoxi que han sido fabricadas (cortadas y dobladas) antes de la aplicación del recubrimiento. Esta norma fue desarrollada para abordar los desafíos específicos del recubrimiento de varillas previamente dobladas, donde el proceso de doblado en sí mismo puede crear concentraciones de tensiones que el recubrimiento debe acomodar. Las varillas A934 típicamente usan una formulación de polvo epoxi más flexible. El epoxi de color púrpura que a menudo (pero no siempre) se ve en las varillas A934 es un identificador visual de este producto. Los requisitos de flexibilidad, adherencia y rendimiento en doblado están adaptados para la configuración prefabricada.
Las diferencias clave de rendimiento entre A775 y A934 se pueden resumir en la siguiente comparación:
| Propiedad | ASTM A775 | ASTM A934 |
|---|---|---|
| Recubrimiento aplicado | Antes o después de la fabricación | Solo después de la fabricación |
| Condición de la varilla al recubrirse | Principalmente longitudes rectas | Formas precortadas y previamente dobladas |
| Color típico | Verde (más común) | Púrpura o verde oscuro |
| Formulación de epoxi | Flexibilidad estándar | Flexibilidad mejorada |
| Prueba de doblado | Doblado después del recubrimiento | Previamente doblado, luego recubierto |
| Resistencia al impacto | Requisitos estándar | Puede diferir según la forma |
| Aplicaciones típicas | Tableros de puentes estándar, pavimentos | Jaulas de refuerzo complejas, dobleces cerrados |
Además de estas normas de producto, la ASTM D3963 — Especificación Estándar para Varillas de Refuerzo de Acero Recubiertas con Epoxi y Conexiones proporciona la práctica estándar para la manipulación, almacenamiento e instalación de la ECR. Cubre los procedimientos de reparación en campo, los materiales de reparación aceptables y los requisitos de aseguramiento de calidad.
La varilla recubierta con epoxi requiere una manipulación significativamente más cuidadosa que la varilla negra sin recubrimiento. El sistema de recubrimiento solo es efectivo si permanece intacto y continuo desde la planta de recubrimiento hasta la colocación final del hormigón. La ASTM D3963 establece los protocolos de manipulación, almacenamiento e instalación que se incorporan en las especificaciones del proyecto.
Durante el transporte, los paquetes de ECR deben colocarse sobre soportes acolchados (bancos de madera o acero recubierto de caucho) con correas o cuerdas no abrasivas. Las cadenas, cables de acero u otros materiales de amarre abrasivos están prohibidos porque pueden cortar el recubrimiento. Las varillas deben izarse usando eslingas de tela o vigas esparcidoras acolchadas; las cadenas o ganchos de acero sin recubrimiento nunca deben entrar en contacto directo con las superficies recubiertas.
En la obra, la ECR debe almacenarse sobre soportes elevados (al menos 150 mm o 6 pulgadas sobre el nivel del suelo) para evitar que el lodo, el agua estancada y la humedad del suelo entren en contacto con las varillas. Si el almacenamiento supera los 30 días, las varillas deben cubrirse con lonas opacas (que bloqueen la luz) para protegerlas de la radiación ultravioleta (UV) , que degrada el polímero epoxi con el tiempo, causando empolvamiento, fragilización y pérdida de adherencia. La lona también debe evitar la condensación permitiendo la ventilación por debajo.
Cualquier corte o doblado de la ECR en campo, si el ingeniero lo permite, debe realizarse utilizando matrices y soportes acolchados que no dañen el recubrimiento. Las cortadoras de varillas deben tener insertos de goma o plástico. El doblado debe usar mandriles con superficies recubiertas de caucho, y la velocidad de doblado debe controlarse para evitar impactos repentinos y bruscos que puedan astillar el recubrimiento.

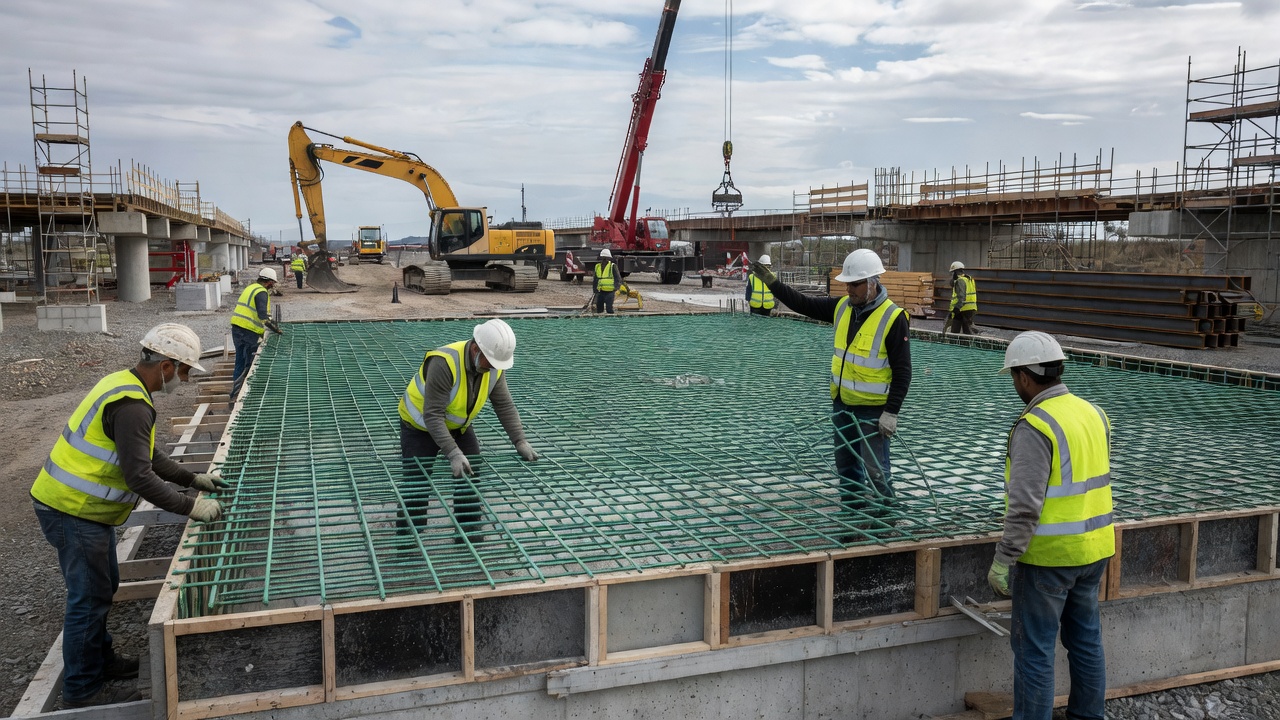

El atado de las mallas de ECR utiliza alambre de amarre recubierto de plástico o alambre de acero inoxidable para evitar abrasión del recubrimiento en los puntos de atado. No se permite el alambre de amarre recocido negro estándar porque puede cortar el epoxi al apretarse. Los soportes de varillas (sillas, soportes, espaciadores) también deben estar recubiertos de plástico o hechos de material no abrasivo como plástico, caucho o acero inoxidable.
Durante la colocación del hormigón, los trabajadores que caminan sobre las mallas de varilla deben usar zapatos de suela blanda para evitar dañar el recubrimiento. Las mangueras de hormigón no deben arrastrarse sobre las varillas recubiertas, y los vibradores deben usar cabezales de goma. El diseño de la mezcla de hormigón debe usar agregados que no abrasionen el recubrimiento durante la colocación.
La resistencia de adherencia entre la ECR y el hormigón se reduce en comparación con las varillas sin recubrimiento porque la superficie de epoxi tiene un coeficiente de fricción más bajo. El ACI 318 (Requisitos del Código de Construcción para Hormigón Estructural) requiere modificaciones en la longitud de desarrollo y en la longitud de empalme para la ECR. Para varillas con recubrimiento de hormigón menor a 3 diámetros de varilla o espaciamiento libre menor a 6 diámetros de varilla, el factor de longitud de desarrollo es 1.5. Para todas las demás varillas, el factor es 1.2. Esto significa que la ECR requiere longitudes de empotramiento de 20 % a 50 % mayores en comparación con las varillas sin recubrimiento para desarrollar la misma tensión de diseño. Los ingenieros de diseño deben considerar estos incrementos en sus disposiciones de refuerzo.

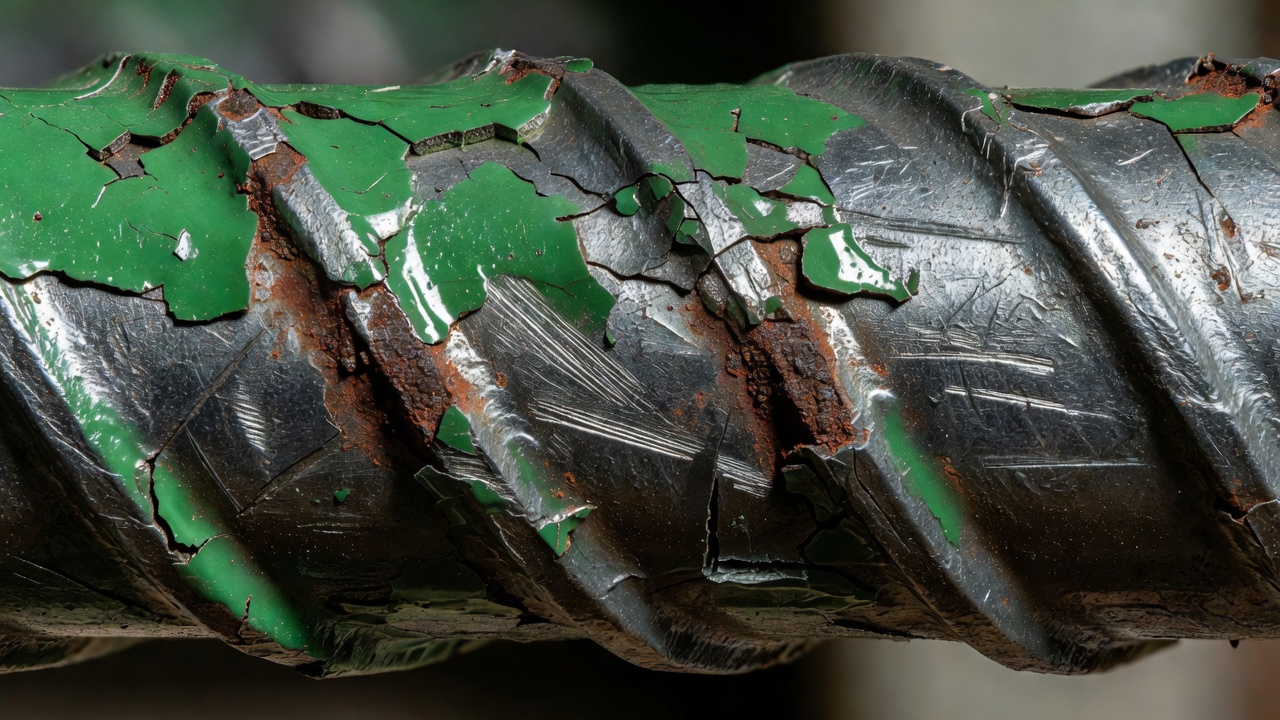

A pesar de las mejores prácticas de manipulación, cierto grado de daño al recubrimiento durante el transporte, la manipulación y la colocación es inevitable. La ASTM A775 y la ASTM D3963 requieren que todo daño visible en el recubrimiento sea reparado antes de la colocación del hormigón. El daño incluye cortes, rayones, abrasiones, astillas y marcas de aplastamiento que exponen el sustrato de acero subyacente.
El proceso de reparación utiliza un compuesto de reparación de epoxi líquido de dos componentes específicamente formulado para este propósito. El material de reparación debe cumplir con los requisitos de rendimiento de la ASTM A775, incluyendo adherencia, flexibilidad, resistencia química y características de protección contra la corrosión. La reparación en campo sigue estos pasos:
El área máxima de reparación permitida es acumulativamente no más del 2 % del área superficial de la varilla por pie lineal. Si el daño supera este umbral, la varilla debe rechazarse y reemplazarse a menos que el ingeniero apruebe específicamente reparaciones adicionales caso por caso. En la práctica, los proyectos con malas prácticas de manipulación a menudo requieren una extensa reparación en campo, que requiere mucha mano de obra e introduce posibles problemas de calidad si no se realiza correctamente.
Los materiales de reparación deben ser de fuentes aprobadas, y su vida útil debe verificarse antes de su uso. Los materiales vencidos o almacenados incorrectamente pueden no lograr un curado o adherencia adecuados. Algunos DOT mantienen listas de productos aprobados para compuestos de reparación de ECR. Los contratistas deben presentar los materiales de reparación propuestos para su aprobación como parte del plan de control de calidad.
El rendimiento a largo plazo de la ECR en hormigón ha sido extensamente estudiado. El estudio de la FHWA sobre el Rendimiento a Largo Plazo del Acero de Refuerzo Recubierto con Epoxi en Hormigón Altamente Contaminado con Cloruros (Publicación No. FHWA-HRT-04-090, junio de 2004) es una de las investigaciones más completas. Este estudio expuso losas de prueba a ciclos agresivos de humedecimiento con solución de NaCl al 15 % en peso y secado durante hasta 96 semanas (la prueba de Exposición Sureña), seguido de exposición al aire libre durante 4 años adicionales.
Los hallazgos clave de este y otros estudios incluyen:
ECR en ambas mallas (superior e inferior) funcionó excepcionalmente bien. Cuando se usó ECR recta tanto en la malla de refuerzo superior como en la inferior, la densidad de corriente media de macrocelda fue no mayor al 2 % del caso más alto de varilla negra, incluso cuando los recubrimientos de las varillas contenían defectos preexistentes intencionales (discontinuidades y áreas dañadas). Este nivel de resistencia a la corrosión se aproxima al del refuerzo de acero inoxidable. La mejora se atribuye a tres factores: (1) reducción del área catódica disponible, (2) mayor resistencia eléctrica entre las mallas y (3) cinética de reacción catódica reducida.
ECR solo en la malla superior con malla inferior de varilla negra redujo la susceptibilidad a la corrosión al menos al 50 % del caso de varilla negra, incluso cuando el recubrimiento de la malla superior contenía daños. Sin embargo, la ECR doblada en la malla superior combinada con malla inferior de varilla negra tuvo el peor rendimiento entre todas las configuraciones de ECR. Las varillas dobladas desarrollaron más daño en el recubrimiento en los puntos de doblado, creando sitios localizados de iniciación de corrosión.
El desprendimiento del recubrimiento —la pérdida de adherencia entre el recubrimiento epoxi y el sustrato de acero— se observó en especímenes con altas densidades de corriente de macrocelda. Las áreas desprendidas mostraron grietas capilares en el recubrimiento, ampollas y corrosión subyacente del acero. Sin embargo, un hallazgo crítico de la investigación de la FHWA es que la pérdida de adherencia no se correlaciona directamente con el rendimiento frente a la corrosión. Las varillas con desprendimiento significativo pero con recubrimiento intacto aún proporcionaron una excelente protección contra la corrosión porque el recubrimiento permaneció como una barrera física. La FHWA concluyó que “la adherencia parecía ser un indicador pobre del rendimiento a largo plazo de las varillas recubiertas en hormigón contaminado con cloruros”.
Los factores que afectan el rendimiento a largo plazo incluyen: la extensión del daño inicial del recubrimiento (discontinuidades preexistentes, rayones y puntos delgados), si la ECR se usa en una o ambas mallas, la profundidad del recubrimiento de hormigón, la calidad del hormigón (permeabilidad, relación a/c), el ancho y la densidad de las grietas en el hormigón, el nivel de exposición a cloruros (tasas de aplicación de sal, entorno marino) y la presencia de sistemas de protección complementarios.
Después de 30 años de servicio, estudios de campo en tableros de puentes de Minnesota encontraron que la ECR estaba en condición general de “buena a muy buena” con niveles nulos o modestos de actividad de corrosión. El estudio de MnDOT confirmó que los tableros con varilla totalmente epoxi superan a los tableros con varilla mixta (ECR arriba, negra abajo), mostrando menos grietas tanto en la superficie superior como en la inferior de los tableros. Los tableros con varilla mixta se deterioraron a un ritmo más rápido, particularmente en puentes con vigas de acero en comparación con vigas de hormigón pretensado.
Una preocupación significativa es el desprendimiento por protección catódica. La investigación del Virginia Transportation Research Council (Informe 98-R5) encontró que la polarización catódica de los recubrimientos epoxi en hormigón conduce al desprendimiento en la periferia de los defectos del recubrimiento. Si bien los niveles de delaminación en estudios de laboratorio no afectaron el rendimiento mecánico (características de falla por hendimiento por tracción), el potencial de mayores demandas de corriente de CP con el tiempo debe considerarse al diseñar sistemas de protección catódica para estructuras con ECR.
La selección del refuerzo resistente a la corrosión requiere equilibrar el rendimiento, el costo, los requisitos de manipulación y la vida útil esperada. Las tres opciones principales en el mercado son:
Varilla Recubierta con Epoxi (ECR) ofrece la protección contra la corrosión más rentable para la mayoría de las aplicaciones. La prima de costo sobre la varilla negra es de aproximadamente 30 % a 50 %, dependiendo del tamaño y la cantidad de varilla. La ECR requiere manipulación cuidadosa, protección UV durante el almacenamiento y reparación en campo del daño al recubrimiento. Las longitudes de desarrollo deben incrementarse entre un 20 % y un 50 %. Es alcanzable una extensión de la vida útil de 15 a 30 años sobre la varilla negra en ambientes con cloruros, cuando se especifica e instala correctamente.
Varilla de Acero Inoxidable (típicamente ASTM A955, grados 316LN o 2205 dúplex) ofrece la mayor resistencia a la corrosión. El acero inoxidable se basa en una película pasiva autocurativa (óxido de cromo) que se repara a sí misma si se daña. Es virtualmente inmune a la corrosión inducida por cloruros en entornos normales de hormigón. La prima de costo es del 500 % al 1000 % sobre la varilla negra (5 a 10 veces el costo), lo que la hace prohibitiva para la mayoría de los proyectos. Sin embargo, para infraestructura crítica en entornos marinos extremos donde la confiabilidad a largo plazo es primordial (por ejemplo, puentes costeros en Florida, calzadas en el Medio Oriente), se especifica acero inoxidable. El acero inoxidable no requiere reparación del recubrimiento ni manipulación especial.
Varilla Galvanizada (ASTM A767, galvanizada por inmersión en caliente) proporciona un recubrimiento de zinc que ofrece protección de sacrificio (catódica). El zinc se corroe preferentemente, protegiendo el acero incluso en rayones y extremos cortados donde el zinc está expuesto. La varilla galvanizada tolera mejor los daños por manipulación que la ECR, no requiere protección UV y no requiere reparación de daños menores en el recubrimiento. El recubrimiento de zinc forma cristales de hidroxi-zincato de calcio al reaccionar con el hormigón fresco, creando una capa cristalina protectora que mejora la resistencia de adherencia. La prima de costo es similar a la de la ECR (30 % a 50 % sobre la varilla negra). Los productos de corrosión del zinc son menos expansivos que los óxidos de hierro, lo que reduce el riesgo de desconchamiento del hormigón.
| Propiedad | ECR (ASTM A775) | Galvanizada (ASTM A767) | Inoxidable (ASTM A955) |
|---|---|---|---|
| Costo vs. varilla negra | +30-50 % | +30-50 % | +500-1000 % |
| Mecanismo de protección | Barrera de recubrimiento | Sacrificial (zinc) | Película pasiva |
| Sensibilidad a la manipulación | Alta (requiere reparación) | Baja (autoprotección) | Muy baja |
| Sensibilidad a los UV | Sí (debe cubrirse) | No | No |
| Resistencia de adherencia | Reducida (factor 1.2-1.5) | Normal (mejorada) | Normal |
| Reparación en campo necesaria | Sí (parche epoxi) | Mínima (pintura rica en zinc) | No |
| Vida útil en cloruros | 20-40 años | 30-50 años | 75-100+ años |
| Protección de extremos cortados | Acero expuesto | El zinc protege | La película pasiva se autocurativa |
Algunas agencias se han alejado de la ECR para aplicaciones específicas. La Provincia de Quebec, el Virginia DOT y el Florida DOT fueron adoptantes tempranos de restricciones al uso de ECR en elementos de subestructura marina. Nueva York y Nueva Jersey ahora especifican varilla galvanizada para proyectos de puentes. La Administración Federal de Carreteras ha señalado que “la varilla recubierta con epoxi en una aplicación de subestructura marina es más susceptible a la corrosión que la varilla desnuda” en algunos casos, debido a la dificultad de mantener la integridad del recubrimiento en las geometrías complejas de las jaulas de subestructura y la imposibilidad de lograr una cobertura total en puntos de doblez cerrados.
Sin embargo, para los tableros de puentes —a diferencia de las subestructuras marinas— la ECR continúa funcionando bien y sigue siendo el estándar para la mayoría de los DOT. La investigación de la FHWA muestra definitivamente que la ECR en ambas mallas funciona casi de manera idéntica al acero inoxidable en aplicaciones de tableros. La clave está en la especificación adecuada, el aseguramiento de la calidad del recubrimiento y la inspección diligente en campo.

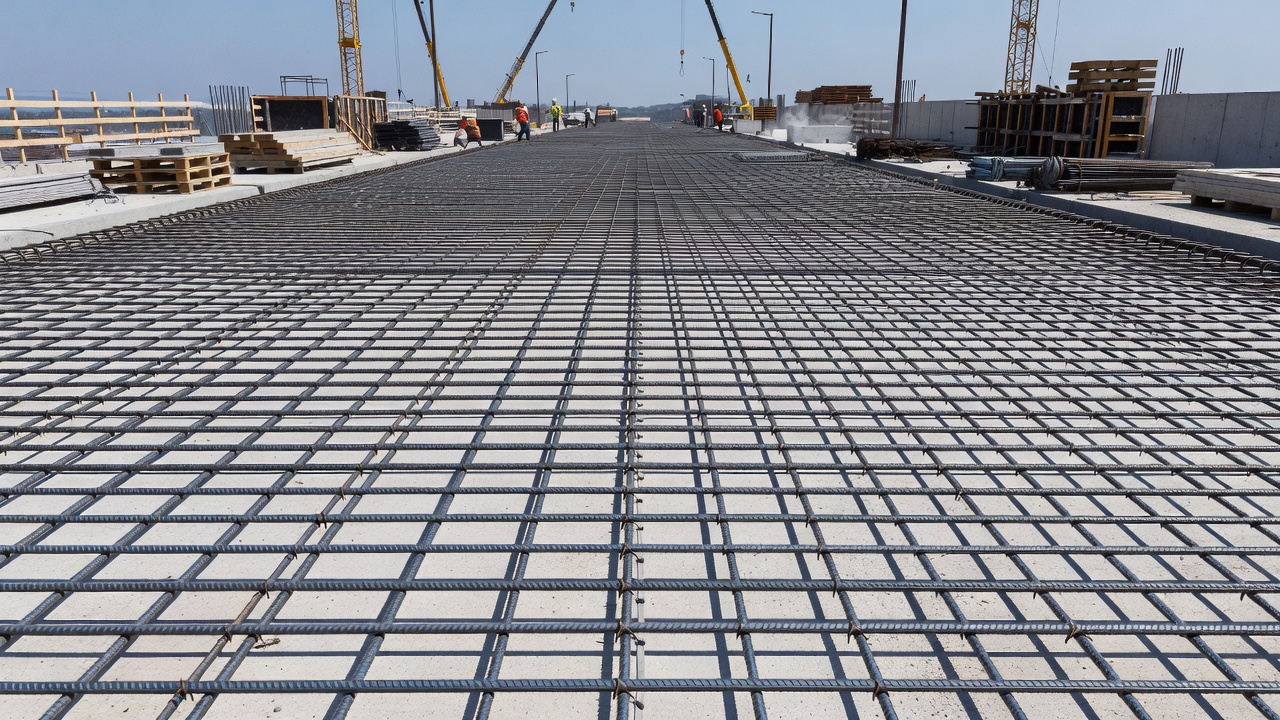

Los tableros de puentes son la aplicación más grande de varilla recubierta con epoxi en América del Norte. El tablero está directamente expuesto a las sales de deshielo transportadas por la aspersión del tráfico, y la malla de refuerzo superior se encuentra a solo 50 a 75 mm (2 a 3 pulgadas) por debajo de la superficie de rodadura. Sin protección contra la corrosión, la varilla negra en un tablero de puente típicamente comenzará a corroerse dentro de 5 a 15 años en ambientes con sal, lo que provoca grietas, desconchamiento y delaminación que requieren reparaciones costosas o el reemplazo del tablero.
La configuración típica de refuerzo de un tablero de puente consiste en una malla superior (varillas transversales apoyadas sobre varillas de distribución longitudinales) y una malla inferior (varillas longitudinales principales que soportan la carga). En construcciones más antiguas (décadas de 1970 a 1990), era común usar ECR solo en la malla superior y varilla negra en la malla inferior —la llamada configuración de varilla mixta. La lógica era que solo la malla superior estaba cerca de la fuente de sal y necesitaba protección.
El estudio de MnDOT publicado en 2019 (Informe 2019-09) evaluó 506 puentes con tableros de refuerzo mixto y 35 tableros de control con varilla totalmente epoxi, construidos entre 1973 y 1990. Los hallazgos fueron definitivos: los tableros con varilla totalmente epoxi superaron a los tableros con varilla mixta en todas las métricas. Los tableros totalmente epoxi mostraron menos grietas en la superficie superior y menos grietas y desconchamiento en la parte inferior. Los tableros con varilla mixta se deterioraron a un ritmo más rápido, particularmente en puentes con vigas de acero.
El mecanismo del pobre rendimiento de los tableros mixtos es bien comprendido electroquímicamente. Cuando los cloruros alcanzan la malla superior a través de grietas en la superficie del hormigón, inician la corrosión en los sitios con defectos del recubrimiento en la ECR superior. Debido a que el recubrimiento tiene defectos (discontinuidades, rayones, puntos delgados), se forman microceldas de corrosión. La malla inferior de varilla negra sin recubrimiento, con su gran superficie conductora, actúa como un cátodo eficiente en el circuito de corrosión de macrocelda. El resultado es una corrosión acelerada en los sitios con defectos del recubrimiento en las varillas superiores, a menudo concentrada en bandas estrechas alrededor de cada defecto.
Cuando ambas mallas usan ECR, el área catódica disponible se reduce drásticamente porque tanto la superficie del ánodo como la del cátodo están recubiertas. La resistencia eléctrica entre las mallas también es mayor. La corriente de macrocelda cae a menos del 2 % del caso de varilla negra — alcanzando esencialmente el nivel de resistencia a la corrosión del acero inoxidable.
Las implicaciones prácticas para el diseño y mantenimiento de puentes son significativas. MnDOT ahora especifica varilla totalmente epoxi en tableros de puentes dondequiera que se anticipe una alta exposición a cloruros. La investigación también recomendó procedimientos de inspección mejorados que incluyen una clasificación específica para la densidad de grietas en la parte inferior de los tableros, ya que las grietas allí son un indicador temprano de corrosión de la malla inferior en tableros con varilla mixta.
La inspección de la varilla recubierta con epoxi ocurre en tres etapas críticas: en la planta de recubrimiento, al llegar a la obra e inmediatamente antes de la colocación del hormigón. La inspección previa a la colocación del hormigón es el paso de aseguramiento de calidad más importante y requiere inspectores capacitados que comprendan las implicaciones de rendimiento de los defectos del recubrimiento.
En la planta de recubrimiento, la inspección incluye verificación de: espesor del recubrimiento (mediciones con calibrador magnético en una muestra estadísticamente válida), continuidad del recubrimiento (detector de discontinuidades de esponja húmeda de 67.5 voltios según ASTM G62), flexibilidad (pruebas de doblado en muestras representativas), adherencia (prueba de cuchillo para verificar que el recubrimiento no se desprenda ni se descame) y apariencia visual (liso, uniforme, libre de chorreaduras, hundimientos, ampollas o puntos desnudos). La documentación de certificación de la planta de recubrimiento debe incluir números de lote, resultados de pruebas y el estado de certificación CRSI.
Al llegar a la obra, la inspección verifica que los daños por transporte estén dentro de los límites aceptables. Las varillas con daños que excedan el 2 % por pie lineal deben rechazarse y devolverse. Esta inspección también verifica que el equipo de manipulación (eslingas, almohadillas, soportes) cumpla con los requisitos de la ASTM D3963.
Inmediatamente antes de la colocación del hormigón, la jaula de refuerzo completa se inspecciona para:
Las pautas del Epoxy Interest Group y del CRSI enfatizan que la inspección previa al vertido debe documentarse con fotografías e informes escritos. Cualquier reparación realizada durante esta inspección debe completarse y curarse antes de la colocación del hormigón. No se debe colocar hormigón hasta que el inspector autorice la condición de la ECR.
Después de la colocación del hormigón, no es posible realizar más inspecciones del recubrimiento. El rendimiento del sistema ECR depende, por lo tanto, totalmente de la calidad de la instalación inicial. Esta es la razón por la cual los DOT invierten recursos significativos en la capacitación de inspección de ECR y en programas de aseguramiento de calidad.
La inspección en campo de la ECR existente en servicio (evaluación retrospectiva de la condición) es más desafiante porque las varillas están embebidas en hormigón. Las técnicas utilizadas para la evaluación de la condición incluyen: mapeo de potencial de media celda para identificar áreas de corrosión activa, medición de la profundidad del recubrimiento de hormigón (estudios con cubrímetro/pachómetro), ensayos de contenido de cloruros en núcleos de hormigón extraídos de áreas sospechosas, eco de impacto y radar de penetración terrestre para detectar delaminación y grietas, y autopsia destructiva (rompiendo el hormigón) para el examen directo de la condición de la varilla cuando se requiere una evaluación detallada.
La varilla recubierta con epoxi se puede usar en combinación con otros sistemas de protección contra la corrosión para proporcionar una defensa multicapa para entornos particularmente agresivos o estructuras críticas.
Protección Catódica (CP) se puede aplicar a estructuras con ECR como estrategia de rehabilitación cuando la corrosión ya se ha iniciado en los sitios con defectos del recubrimiento. Sin embargo, la interacción entre las corrientes de CP y los recubrimientos epoxi requiere una ingeniería cuidadosa. La investigación muestra que la polarización catódica puede acelerar el desprendimiento del recubrimiento en la periferia de los defectos. El estudio del Virginia Transportation Research Council (98-R5) demostró que los niveles de CP probados fueron efectivos para prevenir una mayor corrosión, pero que se produjo desprendimiento alrededor de los bordes de los defectos. Los ingenieros deben diseñar sistemas de CP para estructuras con ECR con límites de densidad de corriente y protocolos de monitoreo apropiados.
Sistemas de Protección Catódica por Corriente Impresa (ICCP) para estructuras con ECR utilizan ánodos de titanio o de óxido metálico mixto embebidos en el hormigón o instalados en ranuras cortadas en la superficie. La Protección Catódica por Ánodos de Sacrificio utilizando ánodos de zinc o aluminio también se utiliza, típicamente para protección localizada (por ejemplo, alrededor de reparaciones localizadas o en puntos críticos de corrosión específicos).
Selladores de Hormigón y Selladores Penetrantes (silanos, siloxanos, metacrilatos) aplicados a la superficie del hormigón reducen el ingreso de cloruros al hacer el hormigón hidrofóbico o al bloquear los poros superficiales. Si bien los selladores no protegen directamente la varilla, reducen la tasa de acumulación de cloruros a nivel de la ECR, extendiendo el tiempo hasta la corrosión. Los selladores son particularmente efectivos cuando se combinan con ECR porque reducen la cantidad de cloruros que alcanzan cualquier sitio con defectos en el recubrimiento.
Aditivos Inhibidores de Corrosión (nitrito de calcio, aminoalcoholes, inhibidores orgánicos) se pueden agregar a la mezcla de hormigón para proporcionar una segunda línea de defensa. Estos productos químicos funcionan estabilizando la película pasiva en el acero o interfiriendo con la reacción catódica. Cuando se usan con ECR, proporcionan protección en los sitios con defectos del recubrimiento donde el acero está expuesto. La combinación de ECR más inhibidor de corrosión se denomina a veces el enfoque de cinturón y tirantes.
Hormigón de Alto Rendimiento (baja relación a/c, materiales cementantes suplementarios como ceniza volante o escoria, permeabilidad reducida) reduce la tasa de transporte de cloruros a través del recubrimiento de hormigón. Un recubrimiento de hormigón de baja permeabilidad (a/c ≤ 0.40, mínimo 75 mm o 3 pulgadas de recubrimiento) mejora significativamente el rendimiento de la ECR al reducir tanto la cantidad de cloruros que llegan a la varilla como el contenido de humedad en la superficie de la varilla.
Varilla Revestida de Acero Inoxidable es un producto híbrido donde una capa delgada de acero inoxidable está unida metalúrgicamente a un núcleo de acero al carbono. Esto proporciona la resistencia a la corrosión del acero inoxidable a una fracción del costo de las varillas sólidas de acero inoxidable. Sin embargo, sigue siendo significativamente más cara que la ECR y se usa solo en las aplicaciones más exigentes.
La decisión de usar protección complementaria con ECR depende de la vida útil esperada, la severidad de la exposición y las consecuencias de una falla por corrosión. Para un tablero de puente con una vida útil de diseño de 75 años en un ambiente severo con sal, la combinación de ECR en ambas mallas, hormigón de baja permeabilidad (a/c ≤ 0.40), recubrimiento mínimo de 75 mm y un sellador penetrante reaplicado cada 5 a 10 años proporciona un sistema multicapa robusto que ha demostrado alcanzar la vida útil requerida.
Para pavimentos aeroportuarios —pistas, calles de rodaje y plataformas— el uso de ECR es menos común que en puentes de carreteras porque el refuerzo principal en pavimentos de hormigón son a menudo barras de acero para juntas en lugar de mallas continuas. Sin embargo, donde se especifica refuerzo continuo (pavimento de hormigón armado continuo, CRCP) o donde se usan productos químicos de deshielo extensivamente, la ECR puede proporcionar beneficios similares de protección contra la corrosión. Los requisitos de recubrimiento y las condiciones de exposición en pavimentos aeroportuarios difieren de los puentes, y el diseño debe seguir la guía del Anexo 14 de la OACI (Aeródromos) y las Circulares de Asesoramiento de la FAA (serie AC 150/5370) para el diseño y construcción de pavimentos.
El futuro de la ECR continúa evolucionando. La investigación sobre formulaciones de epoxi mejoradas con mayor flexibilidad, mejor resistencia a los UV y adherencia mejorada está en curso. El desarrollo de recubrimientos de doble capa (imprimación rica en zinc más capa superior de epoxi) ofrece el potencial de protección combinada de barrera y de sacrificio. Sin embargo, a corto plazo, la ECR correctamente especificada, manipulada e instalada sigue siendo una de las soluciones de protección contra la corrosión más confiables y rentables para la infraestructura de hormigón armado expuesta a cloruros.
