La Carga Equivalente por Eje Simple (ESAL) convierte cargas y configuraciones de ejes mixtos de vehículos en aplicaciones equivalentes de un eje simple estándar de 80 kN (18 kip) con neumáticos duales, permitiendo expresar la carga acumulativa del tráfico como un único número para el diseño de pavimentos. Cubre factores ESAL, cálculo, factores de camión y su relación con el consumo de pavimento observado durante la inspección.
La Carga Equivalente por Eje Simple (ESAL) es una unidad adimensional de carga de tráfico que expresa el daño acumulativo al pavimento de cualquier combinación de pesos de ejes, configuraciones de ejes y número de aplicaciones de carga en términos de un número equivalente de pasadas de un eje de referencia estándar. El concepto surgió del Ensayo Vial AASHO, realizado entre 1958 y 1960 en Ottawa, Illinois, que sigue siendo el experimento de pavimentos a escala real más grande y trascendental jamás realizado. El Ensayo Vial sometió más de 200 secciones de pavimento flexible y rígido cuidadosamente construidas a más de 1,114,000 aplicaciones de carga de camiones con distintos pesos y configuraciones de eje. Los datos del ensayo produjeron las relaciones empíricas que se convirtieron en la base de la Guía AASHTO para el Diseño de Estructuras de Pavimento e introdujeron el concepto de Factores de Equivalencia de Carga (LEF), también llamados factores ESAL.
La premisa fundamental de ESAL es que el efecto dañino de una carga de eje sobre una estructura de pavimento no es proporcional a la carga misma, sino que sigue una relación altamente no lineal. Los datos del Ensayo Vial AASHO mostraron que el daño al pavimento aumenta aproximadamente como la cuarta potencia de la relación de carga del eje. Esto significa que una sola pasada de un eje simple de 30,000 lb (133 kN) causa aproximadamente 7.9 veces más daño al pavimento que una sola pasada de un eje simple de 18,000 lb (80 kN), aunque la relación de peso es solo de 1.67:1. Duplicar la carga del eje de 18,000 lb a 36,000 lb produce aproximadamente 16 veces más daño, no 2 veces. Esta relación exponencial hace que ESAL sea una herramienta poderosa para cuantificar la contribución desproporcionada de los camiones pesados y los vehículos sobrecargados al consumo del pavimento.
El enfoque de equivalencia de carga permite a los ingenieros responder una pregunta central para el diseño de pavimentos: dada la mezcla de tipos de vehículos, configuraciones de ejes e intensidades de carga esperadas en una carretera particular durante su vida útil de diseño, ¿cuántas pasadas de un eje estándar producirían un daño equivalente? Al convertir todo el tráfico a ESAL, el diseñador puede ingresar la carga de tráfico en ecuaciones de diseño empíricas — como la ecuación de desempeño de pavimento flexible AASHTO 1993 — como un único número acumulativo, designado como W18 (aplicaciones ESAL acumulativas de 18 kip durante la vida útil de diseño). Las ecuaciones AASHTO relacionan entonces W18 con el Número Estructural (SN) requerido para pavimentos flexibles o el espesor de losa (D) para pavimentos rígidos, dado el módulo resiliente de la subrasante (Mr) y la serviciabilidad terminal objetivo.

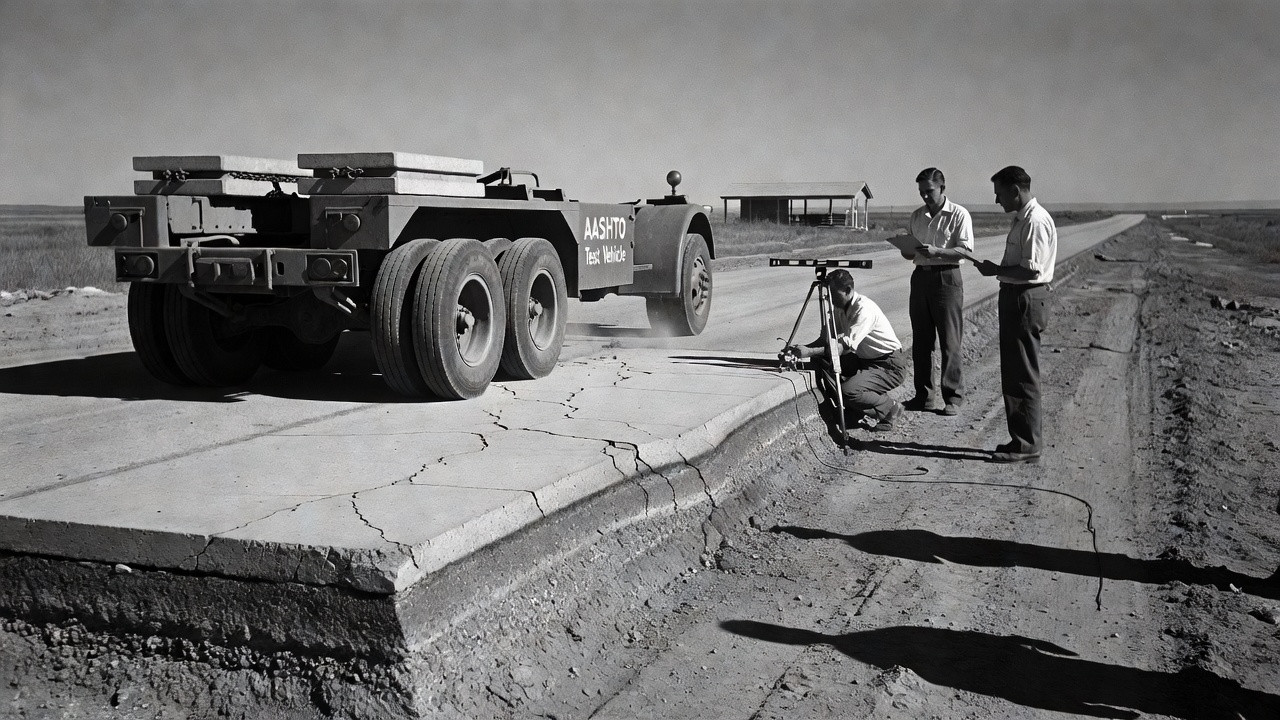

Por convención establecida durante el Ensayo Vial AASHO, el eje estándar para los cálculos de ESAL es un eje simple de 80 kN (18,000 lb) equipado con neumáticos duales. Una pasada de este eje estándar sobre una sección de pavimento se define como 1.00 ESAL. Todas las demás cargas y configuraciones de eje se expresan en relación con esta referencia. La selección de 18,000 lb como estándar no fue arbitraria — correspondía al límite máximo legal de carga por eje simple en la mayoría de los estados de EE. UU. en el momento del Ensayo Vial y representaba una condición de carga común en el sistema de autopistas interestatales que se diseñaba y construía durante ese período. El eje estándar ha permanecido como el punto de referencia para el diseño de pavimentos en América del Norte durante más de seis décadas.
El eje estándar se define no solo por su carga total sino también por su configuración de neumáticos y presión de contacto. La disposición de neumáticos duales distribuye la carga de 18,000 lb sobre un área de contacto mayor que un neumático simple, reduciendo la presión de contacto en la superficie del pavimento. La presión de contacto del neumático típicamente se asume igual a la presión de inflado del neumático, que para neumáticos duales estándar se encuentra en el rango de 80 a 100 psi (550 a 690 kPa). El área de contacto del neumático para un conjunto de neumáticos duales que soporta 4,500 lb por neumático (la mitad de un eje simple de 18,000 lb) es de aproximadamente 45 a 56 pulgadas cuadradas por neumático a presiones de inflado típicas. Estos parámetros influyen en la distribución de esfuerzos a través de la estructura del pavimento hasta la subrasante y están integrados en las relaciones empíricas derivadas del Ensayo Vial AASHO.
Existen varias otras definiciones de eje estándar a nivel internacional. En el Reino Unido, el eje estándar es un eje simple de 10,000 kg (98 kN) con neumáticos duales, reflejando las regulaciones europeas de peso de vehículos. El estándar FAA para el diseño de pavimentos aeroportuarios utiliza una carga de rueda simple con una presión de neumático específica apropiada para las operaciones de aeronaves, en lugar de una carga por eje. Sin embargo, el eje simple de 80 kN (18 kip) con neumáticos duales sigue siendo el estándar más utilizado globalmente para el diseño de pavimentos de carreteras, adoptado por AASHTO, la Administración Federal de Carreteras (FHWA), los departamentos de transporte estatales y muchas autoridades viales internacionales.
El Factor de Equivalencia de Carga (LEF), también llamado Factor de Carga Equivalente por Eje (EALF), es un multiplicador que convierte el efecto dañino de una carga y configuración de eje específica en un número equivalente de pasadas de eje simple de 18 kip. Los valores de LEF se derivan de las ecuaciones de equivalencia de carga AASHTO, que difieren para pavimentos flexibles y rígidos. La aproximación generalizada de cuarta potencia es:
LEF = (Carga / 18,000)⁴
Sin embargo, las ecuaciones exactas de AASHTO incorporan parámetros adicionales que incluyen la capacidad estructural del pavimento y la serviciabilidad terminal. Para pavimentos flexibles, la ecuación incluye el Número Estructural (SN), que representa la resistencia general del pavimento derivada del espesor y las propiedades de los materiales de cada capa. Para pavimentos rígidos, la ecuación incluye el espesor de losa (D) en pulgadas. Ambas ecuaciones también incluyen el índice de serviciabilidad terminal (pt) — la condición de pavimento aceptable más baja, generalmente establecida en 2.0 o 2.5 en la escala de 0-5 PSI.
La Guía AASHTO 1993 (Parte III, Capítulo 5) proporciona valores tabulados de LEF para varias cargas de eje, configuraciones de eje y tipos de pavimento. La siguiente tabla presenta valores seleccionados de LEF para pavimentos flexibles (SN = 3.0, pt = 2.5):
| Carga del Eje (lb) | Carga del Eje (kN) | LEF Eje Simple | LEF Eje Tándem | LEF Eje Tridem |
|---|---|---|---|---|
| 2,000 | 8.9 | 0.0003 | 0.0001 | 0.0001 |
| 10,000 | 44.5 | 0.118 | 0.011 | 0.005 |
| 14,000 | 62.3 | 0.399 | 0.042 | — |
| 18,000 | 80.0 | 1.000 | 0.109 | — |
| 22,000 | 97.9 | 1.96 | 0.232 | — |
| 30,000 | 133.4 | 7.9 | 0.703 | 0.351 |
| 34,000 | 151.2 | — | 1.11 | 0.591 |
Para pavimentos rígidos (D = 9.0 pulgadas, pt = 2.5):
| Carga del Eje (lb) | LEF Eje Simple | LEF Eje Tándem |
|---|---|---|
| 18,000 | 1.000 | 0.133 |
| 30,000 | 8.28 | 1.14 |
| 34,000 | — | 1.92 |
| 40,000 | — | 3.74 |
De estas tablas de LEF surgen varias observaciones importantes. Los ejes tándem producen significativamente menos daño que los ejes simples para la misma carga total porque la carga se distribuye sobre dos ejes espaciados a 4 pies (1.2 m) de distancia. Un eje tándem de 18,000 lb (9,000 lb por eje) tiene un LEF de solo 0.109 en pavimento flexible, en comparación con 1.00 para un eje simple de 18,000 lb. Esta es la base técnica para permitir pesos brutos de vehículo más altos en camiones con ejes adicionales — más ejes reducen el daño al pavimento por tonelada de carga útil. Las regulaciones de peso únicas de Michigan permiten hasta 164,000 lb de peso bruto vehicular pero limitan las cargas por eje a 13,000 lb, resultando en menores ESAL por tonelada de carga útil en comparación con los tractocamiones remolque estándar de cinco ejes que operan a 80,000 lb.
El LEF para cualquier carga y configuración de eje se puede calcular utilizando las ecuaciones de equivalencia de carga AASHTO 1993. Para pavimentos flexibles, la ecuación es:
log₁₀(W₁₈/Wₓ) = 4.79 × log₁₀(18 + 1) - 4.79 × log₁₀(Lₓ + L₂) + G/β
Donde W₁₈ es el número de aplicaciones de carga de eje simple de 18 kip hasta la serviciabilidad terminal, Wₓ es el número de aplicaciones de carga de eje de x kip hasta la serviciabilidad terminal, Lₓ es la carga del eje en kip, L₂ es el código de eje (1 para simple, 2 para tándem, 3 para tridem), y G y β son funciones de la serviciabilidad. La ecuación se proporciona en la Guía AASHTO con gráficos de solución completos y algoritmos computacionales.
El factor de camión es el total de ESAL generados por una sola pasada de un vehículo particular. Se calcula sumando los LEF para cada eje individual del vehículo. Por ejemplo, un tractocamión remolque típico de cinco ejes (Clase 9 FHWA) con un eje delantero de 12,000 lb, tándem motriz de 34,000 lb y tándem del remolque de 34,000 lb tiene un factor de camión de aproximadamente 2.0 a 2.5 ESAL dependiendo de las cargas reales del eje y el tipo de pavimento. El factor de camión es la base para convertir los conteos de tráfico en ESAL acumulativos para el diseño.
Los factores de camión son altamente específicos de la clase de vehículo, patrones de carga, configuración de ejes y características regionales de carga. Se derivan de datos de pesaje en movimiento (WIM) o encuestas estáticas en estaciones de pesaje. Los departamentos de transporte estatales generalmente desarrollan factores de camión calibrados para su tráfico local de camiones utilizando datos WIM recolectados en segmentos de carretera representativos. La FHWA clasifica los vehículos en 13 clases para el análisis de tráfico, donde las clases 4 a 13 (autobuses y camiones) contribuyen esencialmente con toda la carga ESAL. Las clases 1 a 3 (motocicletas, automóviles de pasajeros y camionetas ligeras) contribuyen con ESAL insignificantes — típicamente menos de 0.0004 ESAL por vehículo — y son omitidas de los cálculos del factor de camión por la mayoría de las agencias.
El cálculo de los ESAL acumulativos de diseño — designados como W18 — para un proyecto de diseño de pavimentos sigue una metodología estructurada que incorpora el volumen de tráfico, la clasificación de vehículos, las características de carga y los parámetros de diseño. La ecuación fundamental es:
ESAL de diseño = AADT × T/100 × D_d × L_f × T_f × 365 × G × Y
Donde cada término representa un parámetro de entrada crítico:
AADT (Tráfico Promedio Diario Anual) es el volumen total de tráfico diario en ambas direcciones en la sección de la carretera, obtenido típicamente de conteos automatizados de tráfico. El AADT debe ser del año más reciente con datos disponibles y debe representar condiciones promedio, no picos estacionales. Los valores de AADT se obtienen de estaciones permanentes de conteo de tráfico, conteos portátiles de corta duración o programas estatales de monitoreo de tráfico que cumplen con la Guía de Monitoreo de Tráfico (TMG) de la FHWA.
T% (Porcentaje de Camiones) representa la proporción del AADT compuesta por camiones (clases FHWA 4 a 13). Se determina a partir de conteos de clasificación de vehículos que separan el tráfico en las 13 clases FHWA. El porcentaje de camiones varía ampliamente según la clase funcional — las autopistas interestatales rurales pueden tener un 20 a 40% de camiones, mientras que los colectores urbanos locales pueden tener un 2 a 8% de camiones. La distribución direccional (D_d) divide el AADT de dos direcciones en la dirección de diseño, típicamente 0.5 (50%) para tráfico bidireccional balanceado en la mayoría de las carreteras. En rutas con desbalance direccional (por ejemplo, rutas de cercanías, rutas recreativas), la división direccional puede ser de 0.6 o más en la dirección pico.
L_f (Factor de Distribución por Carril) considera que no todos los camiones utilizan el carril de diseño — típicamente el carril lento o el carril más derecho. En carreteras de dos carriles, el factor de distribución por carril es efectivamente 1.0 ya que todo el tráfico utiliza el único carril en cada dirección. En carreteras multicarril, la distribución por carril es una función del número de carriles, el volumen de tráfico y la densidad de accesos. Los siguientes factores de distribución por carril para camiones en el carril de diseño están especificados por la Guía de Diseño AASHTO 1993 (Tabla 5.2):
| Carriles por Dirección | Porcentaje de Camiones en el Carril de Diseño |
|---|---|
| 1 | 100 |
| 2 | 80-100 |
| 3 | 60-80 |
| 4 | 50-75 |
Los valores reflejan la observación de que en carreteras con tres o más carriles, los camiones tienden a concentrarse en el carril más derecho (el carril de diseño), pero algunos circulan por carriles adyacentes, reduciendo la proporción del tráfico total de camiones en un solo carril. El diseñador debe seleccionar un valor dentro del rango recomendado por AASHTO basado en las condiciones locales y el juicio técnico.
T_f (Factor de Camión) son los ESAL por camión, calculados como la suma de los LEF para todos los ejes de un camión representativo de cada clase. Los factores de camión pueden calcularse como un factor de camión promedio de flota mixta (un valor único que representa los ESAL promedio por camión en todas las clases de camiones) o factores de camión específicos por clase (valores separados para cada clase FHWA). Los factores de camión específicos por clase son preferidos por su precisión porque los camiones pesados (Clases 8-13) tienen contribuciones ESAL mucho más altas que los camiones más ligeros (Clases 4-7). El factor de camión se obtiene típicamente de datos WIM o de espectros de carga por eje recolectados durante el monitoreo de tráfico. Muchos departamentos de transporte estatales publican tablas de factores de camión para uso en el diseño rutinario de pavimentos, actualizadas periódicamente según los datos WIM recolectados a nivel estatal.
Y (Vida Útil de Diseño) es el número de años que se espera que la estructura del pavimento sirva antes de requerir rehabilitación mayor o reconstrucción. Las vidas útiles de diseño típicas son 20 años para pavimentos flexibles nuevos, 20 a 40 años para pavimentos rígidos nuevos, y 10 a 15 años para sobrecapas y proyectos de rehabilitación. La vida útil de diseño se selecciona según la importancia de la instalación, los fondos disponibles y la política de la agencia.
G (Factor de Crecimiento) contabiliza el crecimiento esperado en el tráfico de camiones durante la vida útil de diseño, capitalizado anualmente. El factor de crecimiento se calcula utilizando la serie geométrica estándar:
G = [(1 + r)ⁿ - 1] / r
Donde r es la tasa de crecimiento anual expresada como decimal (por ejemplo, 0.02 para 2% de crecimiento) y n es la vida útil de diseño en años. Por ejemplo, un crecimiento anual del 2% durante 20 años produce G = [(1.02)²⁰ - 1] / 0.02 = 24.3. Esto significa que el total de ESAL durante la vida útil de diseño es 24.3 veces los ESAL del primer año, no 20 veces los ESAL del primer año. Las tasas de crecimiento se determinan a partir del análisis histórico de tendencias de tráfico, proyecciones de desarrollo económico regional y pronósticos de movimiento de carga. El Marco de Análisis de Carga (FAF) de la FHWA proporciona proyecciones nacionales y regionales de crecimiento de carga utilizadas para establecer las tasas de crecimiento del tráfico de camiones.
Considere una autopista interestatal rural con los siguientes parámetros:
ESAL del primer año: = 50,000 × 0.22 × 0.50 × 0.85 × 1.8 × 365 = 50,000 × 0.22 × 0.50 × 0.85 × 1.8 × 365 = 3,069,975 ESAL (aproximadamente 3.07 millones)
Factor de crecimiento: G = [(1 + 0.025)²⁰ - 1] / 0.025 = 25.54
ESAL acumulativos de diseño (W18): = 3,069,975 × 25.54 = 78,414,752 ESAL (aproximadamente 78.4 millones de ESAL)
Este valor de W18 de 78.4 millones se ingresaría en la ecuación de diseño de pavimento flexible AASHTO 1993 para determinar el Número Estructural requerido, luego se convertiría en espesores de capa para las carpetas de rodadura, base y subbase.

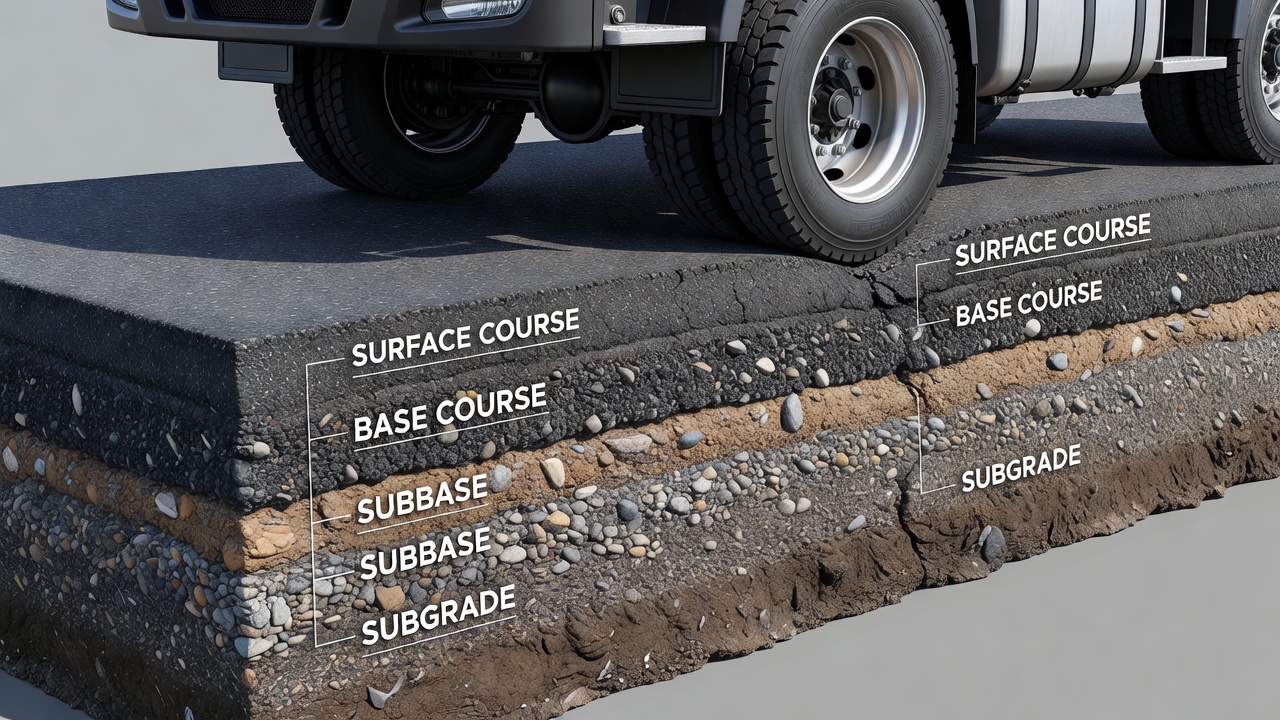

El Ensayo Vial AASHO y las Guías AASHTO posteriores reconocen que los pavimentos flexibles y rígidos responden a la carga mediante mecanismos estructurales fundamentalmente diferentes, y por lo tanto las relaciones de equivalencia de carga no son idénticas entre los dos tipos. Los pavimentos flexibles — compuestos por una carpeta asfáltica sobre capas granulares de base y subbase — distribuyen las cargas mediante el entrelazamiento de agregados, la fricción entre partículas y la cohesión. La respuesta estructural es principalmente compresiva, desarrollándose deformaciones unitarias de tracción en la parte inferior de la capa asfáltica bajo las cargas de tráfico, lo que conduce al agrietamiento por fatiga de abajo hacia arriba. Los pavimentos rígidos — compuestos por losas de concreto de cemento Portland (PCC) — distribuyen las cargas mediante acción de viga y resistencia a la flexión, con esfuerzos de tracción que se desarrollan en la parte inferior de la losa entre las cargas de las ruedas y en los bordes y esquinas de la losa.
Estas diferentes respuestas estructurales producen valores de LEF diferentes para la misma carga de eje. Las diferencias clave son:
Los efectos del eje tándem son más severos en pavimentos rígidos. Un eje tándem de 34,000 lb produce 1.11 ESAL en pavimento flexible (SN = 3.0) pero 1.92 ESAL en pavimento rígido (D = 9.0). Esto se debe a que la interacción de esfuerzos entre ejes cercanos tiene un mayor efecto sobre los esfuerzos de tracción inducidos por flexión en las losas de PCC que sobre la distribución compresiva de carga en pavimentos flexibles. La eficiencia de transferencia de carga en las juntas en pavimentos rígidos también influye en la distribución de esfuerzos bajo configuraciones de eje tándem.
El exponente en la ecuación de equivalencia de carga difiere. La ecuación de pavimento flexible utiliza una relación de cuarta potencia (exponente ≈ 4.0), mientras que la ecuación de pavimento rígido aproxima una relación de potencia 3.9. Aunque esta diferencia puede parecer pequeña, produce valores de LEF divergentes con cargas de eje altas. Por ejemplo, un eje simple de 30,000 lb tiene LEF = 7.9 en pavimento flexible pero 8.28 en pavimento rígido.
El factor de conversión entre tipos de pavimento. La Guía AASHTO 1993 recomienda un multiplicador de 1.5 para convertir ESAL de pavimento flexible a ESAL de pavimento rígido (o 0.67 para convertir rígido a flexible). Esta conversión contabiliza las diferencias sistemáticas en la equivalencia de carga entre los dos tipos de pavimento en capacidades estructurales típicas. Sin embargo, la conversión es una aproximación, y la Guía de Diseño de Pavimentos Mecanicista-Empírica (MEPDG) de 2002 elimina la necesidad de cálculos separados de ESAL al utilizar espectros completos de carga por eje como entrada directa.
Parámetros de capacidad estructural. El LEF para pavimentos flexibles es sensible al Número Estructural (SN), mientras que el LEF para pavimentos rígidos es sensible al espesor de losa (D). Los pavimentos más gruesos tienen LEF más bajos para una carga de eje dada porque la mayor capacidad estructural distribuye la carga sobre un área más amplia, reduciendo los esfuerzos y deformaciones críticos. Por ejemplo, un pavimento flexible con SN = 5.0 tendrá valores de LEF más bajos que uno con SN = 2.0 para la misma carga de eje.
W18 — también llamados ESAL acumulativos o ESAL de diseño — es el número total de aplicaciones de carga equivalente por eje simple de 18 kip esperadas durante la vida útil de diseño del pavimento. Este es el insumo fundamental de carga de tráfico en las ecuaciones de diseño empíricas AASHTO 1993. La ecuación de desempeño de pavimento flexible AASHTO relaciona W18 con el Número Estructural (SN) requerido mediante:
log₁₀(W₁₈) = Z_R × S₀ + 9.36 × log₁₀(SN + 1) - 0.20 + [log₁₀(ΔPSI / 4.2 - 1.5)] / [0.40 + 1094 / (SN + 1)⁵·¹⁹] + 2.32 × log₁₀(M_R) - 8.07
Donde:
La ecuación se resuelve iterativamente para el SN requerido, que luego se distribuye en espesores de capa utilizando los coeficientes de capa para cada material. Los nomogramas de diseño AASHTO — soluciones gráficas de la ecuación de desempeño — fueron la herramienta de diseño estándar durante décadas, y muchos organismos aún los utilizan.
La magnitud de W18 tiene un efecto dramático en el espesor requerido del pavimento. Un pavimento diseñado para W18 = 1 millón de ESAL podría requerir un SN de 3.0 (aproximadamente 6 pulgadas de concreto asfáltico sobre 8 pulgadas de base), mientras que un pavimento diseñado para W18 = 100 millones de ESAL podría requerir un SN de 6.0 o más (aproximadamente 12 pulgadas de concreto asfáltico sobre 18 pulgadas de base). Sin embargo, la relación exhibe rendimientos decrecientes — aumentar el espesor del pavimento se vuelve progresivamente menos efectivo para acomodar tráfico adicional. La Guía AASHTO señala que “aumentar un pavimento rígido de 9 a 10 pulgadas de profundidad aproximadamente duplicará las cargas de tráfico que el pavimento puede soportar”.
El método AASHTO 1993 clasifica el tráfico de diseño en cinco rangos:
La ley de la cuarta potencia es la relación más ampliamente reconocida en el análisis de carga de pavimentos. Establece que el daño causado por una carga de eje es proporcional a la carga elevada a la cuarta potencia en relación con el eje estándar. Esta ley empírica surgió de los datos del Ensayo Vial AASHO y forma la base del concepto de Factor de Equivalencia de Carga. La relación generalizada es:
Daño ∝ (L / L_estándar)⁴
Donde L es la carga real del eje y L_estándar es la referencia estándar de 18,000 lb. Si bien esta aproximación se utiliza ampliamente para cálculos de gabinete y análisis regulatorios, las ecuaciones exactas de AASHTO producen valores de LEF que se desvían de la relación pura de cuarta potencia, particularmente en cargas de eje muy bajas o muy altas y para ejes tándem y tridem. La cuarta potencia es una aproximación conveniente y útil, pero los LEF reales deben obtenerse de las tablas o ecuaciones AASHTO para el diseño.
El daño por sobrecarga es la consecuencia crítica de que los vehículos operen con cargas por eje que exceden los límites legales. Debido a que el daño sigue una función de cuarta potencia, incluso las sobrecargas modestas causan un daño desproporcionado al pavimento. Un eje simple de 20,000 lb (11% de sobrecarga sobre el estándar de 18,000 lb) genera 1.57 ESAL en pavimento rígido — un 57% más de daño que un eje legal de 18,000 lb que produce 1.00 ESAL. Un eje simple de 22,000 lb (22% de sobrecarga) genera 1.96 ESAL — esencialmente el doble de consumo de pavimento que un eje legal. Un eje simple de 30,000 lb (67% de sobrecarga) genera 7.9 a 8.28 ESAL, lo que significa que un camión sobrecargado puede causar ocho veces el desgaste del pavimento de un camión legal.
Las implicaciones económicas del daño por sobrecarga son sustanciales. El Estudio Integral de Tamaño y Peso de Camiones de la FHWA (Documento de Trabajo 3, 2000) encontró que los ESAL por tonelada de carga útil aumentan bruscamente con el peso del vehículo: una combinación de cinco ejes que transporta 80,000 lb genera aproximadamente 2.5 ESAL por cada 1,000 viajes, mientras que una combinación de nueve ejes que transporta 110,000 lb genera menores ESAL por tonelada debido a los ejes adicionales. Por esto, la aplicación de los límites de peso por eje es una función crítica de la policía de carreteras estatal y las agencias de control de vehículos comerciales, que operan sistemas de pesaje en movimiento (WIM) y estaciones de pesaje estáticas para identificar y sancionar vehículos sobrecargados.
La ley de la cuarta potencia también explica por qué el daño al pavimento de los automóviles de pasajeros es insignificante. Un eje de automóvil de pasajeros de 2,000 lb produce LEF ≈ 0.0003 — se necesitarían más de 3,300 automóviles de pasajeros para causar el mismo daño al pavimento que un solo eje de camión de 18,000 lb. Esta es la razón por la que prácticamente todos los métodos de diseño de pavimentos en el mundo consideran solo vehículos comerciales (camiones y autobuses) para los cálculos de carga de tráfico.
El concepto de ESAL es principalmente una herramienta de diseño de pavimentos de carreteras. Para el diseño de pavimentos aeroportuarios, la Organización de Aviación Civil Internacional (OACI) y la FAA utilizan un enfoque diferente basado en el sistema de Número de Clasificación de Aeronaves (ACN) y Número de Clasificación de Pavimento (PCN), junto con el concepto de coberturas o relaciones de pasada a cobertura.
En el diseño de pavimentos aeroportuarios, el parámetro crítico de carga es la relación de pasada a cobertura — el número de aplicaciones de carga de neumático por unidad de ancho de pavimento requerido para lograr una cobertura completa del pavimento con la carga de diseño. El software FAARFIELD (Diseño de Pavimento Flexible y Rígido con Capas Elásticas Iterativas FAA) de la FAA utiliza un análisis elástico por capas para calcular esfuerzos y deformaciones en la estructura del pavimento bajo la configuración del tren de aterrizaje de la aeronave de diseño. El diseño se basa en el número de salidas (no operaciones totales) porque los aterrizajes típicamente involucran cargas más bajas de aeronaves con combustible parcialmente consumido.
El método ACN-PCN (Anexo 14 de OACI, Aeródromos) proporciona un sistema estandarizado para reportar y evaluar la resistencia portante de pavimentos aeroportuarios. El ACN es un número que expresa el efecto relativo de una aeronave sobre un pavimento para una categoría de resistencia de subrasante especificada (alta, media, baja o ultrabaja). El PCN representa la resistencia portante del pavimento. Una aeronave con ACN ≤ PCN puede operar en el pavimento sin restricción. El ACN se calcula utilizando el concepto de carga equivalente por rueda simple (ESWL) a nivel de subrasante — la carga sobre una rueda simple que produciría el mismo esfuerzo en la subrasante que la configuración real del tren de aterrizaje con múltiples ruedas.
La relación entre ESAL (carreteras) y ACN/PCN (aeropuertos) es de analogía técnica más que de conversión directa. Ambos conceptos abordan el mismo problema fundamental — expresar el efecto dañino de una carga compleja en términos de un estándar — pero utilizan diferentes referencias estándar, diferentes modelos estructurales y diferentes criterios de falla. Una conversión matemática directa entre ESAL y operaciones de aeronaves no es generalmente posible porque la geometría de carga (presión de neumático, espaciamiento de ruedas, configuración del tren de aterrizaje) y la respuesta del pavimento difieren fundamentalmente entre pavimentos de carreteras y aeropuertos.
La relación entre la carga ESAL acumulativa y el deterioro observable del pavimento es la base para conectar las suposiciones de diseño del pavimento con los hallazgos de la inspección de campo. Cuando una inspección de pavimento revela deterioro a una edad más temprana de lo previsto por el diseño, la discrepancia generalmente se origina en una de tres fuentes: (1) la carga de tráfico real excedió los ESAL de diseño, (2) la estructura del pavimento era más débil de lo asumido en el diseño, o (3) factores ambientales (ciclos de congelación-descongelación, humedad) aceleraron el deterioro más allá de la predicción basada en ESAL.
El Índice de Condición del Pavimento (PCI), según lo definido por ASTM D6433 (Práctica Estándar para Estudios del Índice de Condición del Pavimento en Carreteras y Estacionamientos), cuantifica la condición del pavimento en una escala de 0 a 100 basada en el tipo, severidad y extensión del deterioro observado. La relación entre el PCI y los ESAL acumulativos es típicamente una función exponencial decreciente — deterioro inicialmente rápido a medida que el pavimento acumula los primeros millones de ESAL, seguido de una disminución más gradual, y luego un deterioro acelerado a medida que el pavimento se acerca a la serviciabilidad terminal.
Los tipos específicos de deterioro que se correlacionan directamente con la carga ESAL acumulativa incluyen:

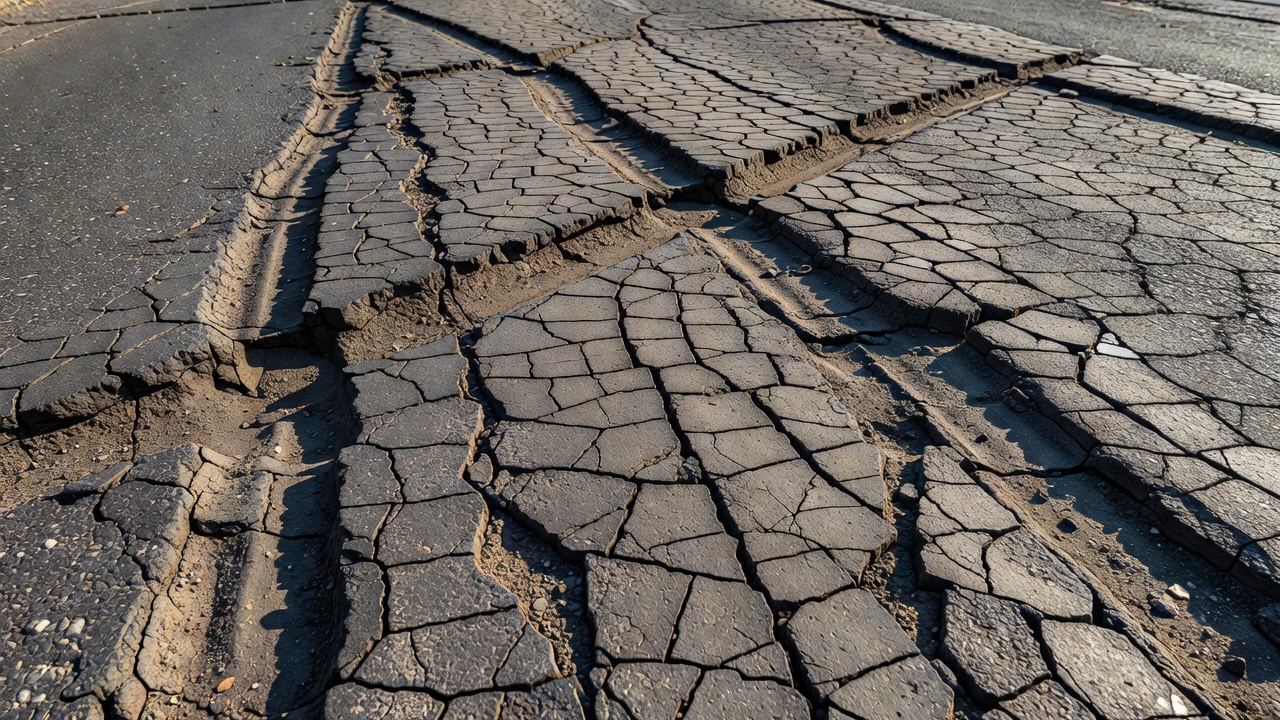

El agrietamiento por fatiga (piel de cocodrilo) es el deterioro estructural más directo causado por la carga repetida del tráfico. Se inicia como grietas longitudinales en las huellas de rodaje en la parte inferior de la capa asfáltica, donde las deformaciones unitarias de tracción son más altas, y se propaga hacia la superficie a medida que aumenta el número de aplicaciones ESAL. A medida que el agrietamiento progresa, las grietas interconectadas forman un patrón que se asemeja a la piel de cocodrilo. La ecuación de diseño AASHTO es fundamentalmente una relación de fatiga — la ecuación predice el número de aplicaciones de carga para alcanzar un índice de serviciabilidad terminal, que corresponde a una extensión específica de agrietamiento por fatiga (típicamente del 10 al 20% del área de la huella de rodaje en serviciabilidad terminal).
El ahuellamiento es la deformación permanente en las huellas de rodaje causada por la densificación y el desplazamiento por corte de las capas del pavimento y la subrasante. Cada pasada ESAL causa un pequeño incremento de deformación permanente que se acumula durante la vida útil de diseño. La relación ESAL-ahuellamiento depende del número estructural (SN), la resistencia de la subrasante y la temperatura. Un pavimento flexible típico diseñado para W18 = 10 millones de ESAL podría experimentar de 0.25 a 0.50 pulgadas de ahuellamiento en serviciabilidad terminal.
El Índice de Rugosidad Internacional (IRI) es una medida de la calidad de rodadura del pavimento que se correlaciona con la carga ESAL acumulativa. A medida que un pavimento acumula ESAL, la rugosidad aumenta debido al agrietamiento, ahuellamiento, áreas parcheadas y asentamientos diferenciales. Los sistemas de gestión de pavimentos utilizan datos de IRI y ESAL para predecir la vida útil remanente y optimizar el momento de mantenimiento y rehabilitación.
El Ensayo Vial AASHO estableció el Índice de Serviciabilidad Presente (PSI), que vincula directamente las aplicaciones ESAL acumulativas con la condición del pavimento. La ecuación de PSI para pavimento flexible es:
PSI = 5.03 - 1.91 × log₁₀(1 + SV) - 0.01 × (C + P)⁰·⁵ - 1.38 × RD²
Donde SV es la varianza de la pendiente (relacionada con la rugosidad), C es la extensión del agrietamiento (ft²/1,000 ft²), P es la extensión de parcheos (ft²/1,000 ft²) y RD es la profundidad promedio del ahuellamiento (pulgadas). El PSI varía de 5.0 (perfecto) a 0.0 (intransitable), con un PSI inicial típico de 4.2 para pavimentos flexibles nuevos y un PSI terminal de 2.0 a 2.5. La ecuación de desempeño AASHTO predice cuántas aplicaciones ESAL se requieren para reducir el PSI desde el valor inicial hasta el terminal, haciendo del PSI el vínculo físico entre la carga de tráfico acumulativa y la condición medible del pavimento.
La Guía AASHTO para el Diseño de Estructuras de Pavimento (1993) es el estándar de diseño de pavimentos más utilizado en los Estados Unidos. Todo el marco de diseño empírico está construido alrededor del concepto ESAL. La Guía proporciona:
Factores de Equivalencia de Carga (LEF): Valores tabulados para ejes simples, tándem y tridem en pavimentos flexibles y rígidos, con opciones de ajuste para diferentes números estructurales (SN), espesores de losa (D) y serviciabilidad terminal (pt).
Procedimientos de Análisis de Tráfico: Orientación detallada sobre la determinación de ESAL de diseño, incluyendo AADT, clasificación de vehículos, factores de crecimiento, distribución por carril y distribución direccional. La Guía especifica períodos mínimos de recolección de datos de tráfico (48 horas continuas para conteos cortos, 7 días incluyendo fines de semana) y recomienda datos de pesaje en movimiento para distribuciones de carga por eje.
Confiabilidad de Diseño: El concepto de confiabilidad de diseño (R%) — la probabilidad de que el pavimento sobreviva los ESAL de diseño sin fallar — está integrado en la ecuación de desempeño a través de la desviación normal estándar (Z_R). Los niveles típicos de confiabilidad varían desde 50% para carreteras de bajo volumen hasta 99.9% para autopistas interestatales.
Predicción de Desempeño basada en ESAL: Las ecuaciones de desempeño de pavimentos flexibles y rígidos predicen el número de aplicaciones hasta la serviciabilidad terminal en función del SN (flexible) o D (rígido), el módulo resiliente de la subrasante (Mr) y la serviciabilidad terminal. Las ecuaciones se resuelven iterativamente para determinar el SN o D requerido para el W18 de diseño.
La Guía de Diseño de Pavimentos Mecanicista-Empírica (MEPDG), adoptada como AASHTOWare Pavement ME Design, representa una evolución significativa más allá del método basado en ESAL de 1993. MEPDG utiliza espectros completos de carga por eje — la distribución de frecuencias de las cargas por eje según el tipo de eje (simple, tándem, tridem, cuádruple) — en lugar de reducir el tráfico a un único número ESAL. Este enfoque permite que el modelo de respuesta mecanicista calcule esfuerzos y deformaciones para cada nivel de carga por eje y acumule el daño utilizando la hipótesis de Miner, proporcionando predicciones de desempeño más precisas para diferentes condiciones de carga. Los espectros de carga también eliminan la necesidad de conversiones de ESAL entre flexible y rígido. Sin embargo, el concepto ESAL sigue siendo el estándar para el diseño rutinario de pavimentos en la mayoría de las agencias estatales y locales, y MEPDG produce salidas equivalentes de ESAL cuando los espectros de carga se agregan para fines de reporte.
La Circular de Asesoramiento FAA 150/5320-6G (Diseño y Evaluación de Pavimentos Aeroportuarios) rige el diseño de pavimentos aeroportuarios en los Estados Unidos. El método de diseño de la FAA difiere fundamentalmente del enfoque ESAL de AASHTO en varios aspectos:
Aeronave de Diseño: Los pavimentos aeroportuarios se diseñan para una aeronave de diseño específica — la aeronave cuya carga requiere el mayor espesor de pavimento entre la flota que se espera opere sobre el pavimento. La aeronave de diseño se caracteriza por su peso máximo de despegue, configuración del tren de aterrizaje, presión de neumáticos y salidas anuales.
Relación de Pasada a Cobertura: El número de pasadas del tren de aterrizaje en la mezcla de tráfico se convierte en coberturas equivalentes de la configuración del tren de aterrizaje de diseño. Ocurre una cobertura cuando cada punto de la superficie del pavimento ha sido sometido a una pasada del tren de aterrizaje de diseño. La relación de pasada a cobertura es función de la geometría del tren de aterrizaje y el espaciamiento de las ruedas.
Análisis Elástico por Capas: FAARFIELD utiliza la teoría elástica por capas para calcular esfuerzos y deformaciones críticas, que se comparan con valores admisibles basados en el número de coberturas de diseño. El criterio de falla para pavimento flexible es la deformación unitaria por tracción horizontal en la parte inferior de la capa asfáltica (fatiga) y la deformación unitaria por compresión vertical en la parte superior de la subrasante (ahuellamiento). Para pavimentos rígidos, el parámetro crítico es el esfuerzo en el borde de la losa de PCC.
Salidas Anuales Equivalentes: Para tráfico mixto de aeronaves, cada tipo de aeronave se convierte en salidas anuales equivalentes de la aeronave de diseño utilizando una relación de carga elevada a una potencia — análoga al concepto ESAL pero específica para cargas de aeronaves, configuraciones de tren de aterrizaje y tipo de pavimento. El software COMFAA de la FAA calcula estas salidas equivalentes.
El método ACN-PCN (Anexo 14 de OACI) proporciona un sistema universal para reportar la resistencia portante del pavimento en aeropuertos de todo el mundo. El cálculo de ACN considera el peso de la aeronave, la presión de neumáticos, la geometría del tren de aterrizaje, el tipo de pavimento (rígido o flexible) y la categoría de resistencia de la subrasante. El PCN se determina a partir del historial de construcción del pavimento, evaluación empírica, análisis técnico (usando COMFAA) o por experiencia operativa. El sistema ACN-PCN tiene el mismo propósito que ESAL para carreteras — permite una comparación estandarizada entre la demanda de carga (aeronave) y la capacidad estructural (pavimento) — pero utiliza estándares y métodos de cálculo completamente diferentes.
El concepto ESAL, aunque revolucionario cuando se desarrolló y aún ampliamente utilizado, tiene limitaciones reconocidas que la comunidad de ingeniería de pavimentos ha abordado mediante la evolución de los métodos de diseño:
Promedio de cargas por eje: ESAL reduce todo el espectro de cargas por eje a un solo número, perdiendo información sobre la distribución de la carga. Un pavimento puede responder de manera diferente a 1,000 pasadas de un eje de 30,000 lb (LEC = 7,900) que a 7,900 pasadas de un eje de 18,000 lb (LEC = 7,900), aunque el total de ESAL sea el mismo. La secuencia y el espectro de carga afectan la fatiga del pavimento a través del mecanismo de daño acumulativo de la ley de Miner, que ESAL no puede capturar.
Criterio único de falla: El diseño basado en ESAL utiliza un criterio único de serviciabilidad terminal (típicamente PSI = 2.0 o 2.5) que combina rugosidad, agrietamiento y ahuellamiento en un solo índice. Esto oculta el modo de falla específico — un pavimento puede alcanzar la serviciabilidad terminal por ahuellamiento excesivo sin agrietamiento significativo por fatiga, o viceversa. El enfoque MEPDG evalúa el agrietamiento por fatiga, el ahuellamiento y la rugosidad como deterioros separados.
Efectos climáticos y ambientales: El concepto ESAL trata todos los ESAL como iguales independientemente de las condiciones ambientales. Sin embargo, el daño al pavimento por ESAL varía con la temperatura (el ahuellamiento en pavimento flexible es más severo a altas temperaturas), la humedad (debilitamiento de la subrasante durante el deshielo primaveral) y los ciclos de congelación-descongelación. La MEPDG incorpora datos climáticos (temperatura horaria, precipitación, ciclos de congelación-descongelación) para calcular el efecto ambiental en la respuesta del pavimento.
Espectros de carga en MEPDG: La transición de ESAL a espectros de carga por eje en la MEPDG representa un avance fundamental en la caracterización de la carga de tráfico. Los espectros de carga — que consisten en la distribución de frecuencias de las cargas por eje para cada tipo de eje — se ingresan directamente en el modelo de respuesta mecanicista. Los espectros capturan el rango completo de cargas por eje en lugar de un solo factor de equivalencia, y diferentes distribuciones de carga por eje producen diferentes niveles de deformación unitaria incluso cuando el total de ESAL es igual. Investigaciones de Turochy, Timm y Tisdale (2005, Auburn University Highway Research Center) demostraron que las distribuciones de carga específicas del sitio pueden producir diferencias significativas en el espesor requerido del pavimento en comparación con el uso de distribuciones de carga promedio a nivel estatal.
El uso continuo de ESAL para el diseño rutinario se justifica por su simplicidad, familiaridad y la extensa base de datos empírica que respalda el método AASHTO 1993. Para niveles de tráfico de diseño por debajo de aproximadamente W18 = 30 millones, el método ESAL proporciona resultados confiables consistentes con décadas de observación del desempeño de pavimentos. Para niveles de tráfico muy altos (W18 > 50 millones), instalaciones críticas y proyectos donde la optimización del costo del ciclo de vida es esencial, la MEPDG con espectros de carga por eje proporciona un análisis más sofisticado y preciso.
Los sistemas de gestión de pavimentos (PMS) utilizan ESAL como un insumo fundamental para el análisis a nivel de red y a nivel de proyecto. A nivel de red, los ESAL se utilizan para segmentar la red de carreteras en secciones de pavimento con características de carga similares, priorizar proyectos de mantenimiento y rehabilitación, y pronosticar la condición futura del pavimento. La vida útil remanente (RSL) de una sección de pavimento se calcula como:
RSL = ESAL de diseño × (1 - ESAL Consumidos / ESAL de diseño) × (Vida Útil de Diseño)
La relación entre los ESAL consumidos (a partir de conteos de tráfico durante la vida del pavimento) y los ESAL de diseño es el factor de consumo del pavimento. Cuando este factor se aproxima a 1.0, el pavimento está en serviciabilidad terminal y requiere rehabilitación. Cuando los datos de inspección — como PCI, IRI, profundidad de ahuellamiento o extensión de agrietamiento — indican niveles de deterioro que exceden los predichos por el factor de consumo basado en ESAL, la discrepancia puede indicar deficiencias de construcción, daños ambientales o tráfico sobrecargado no capturado en los datos de monitoreo de tráfico.
El Sistema de Monitoreo del Desempeño de Carreteras (HPMS) de la FHWA requiere que los departamentos de transporte estatales reporten la carga de tráfico en términos de ESAL para todas las secciones del Sistema Nacional de Carreteras (NHS). El reporte de ESAL en HPMS se basa en datos de clasificación de vehículos de estaciones de monitoreo de tráfico, factores de camión desarrollados a partir de datos WIM y proyecciones de crecimiento. Los datos de ESAL de HPMS se utilizan para la asignación de fondos federales, medición del desempeño y análisis de políticas. La Ley de Avance para el Progreso en el Siglo XXI (MAP-21) y la subsiguiente Ley de Inversión en Infraestructura y Empleos (IIJA) establecieron medidas de desempeño de la condición del pavimento que están directamente vinculadas a los datos de carga ESAL reportados a través de HPMS.
