Armadura Expuesta en Estructuras de Hormigón

Definición y Causas

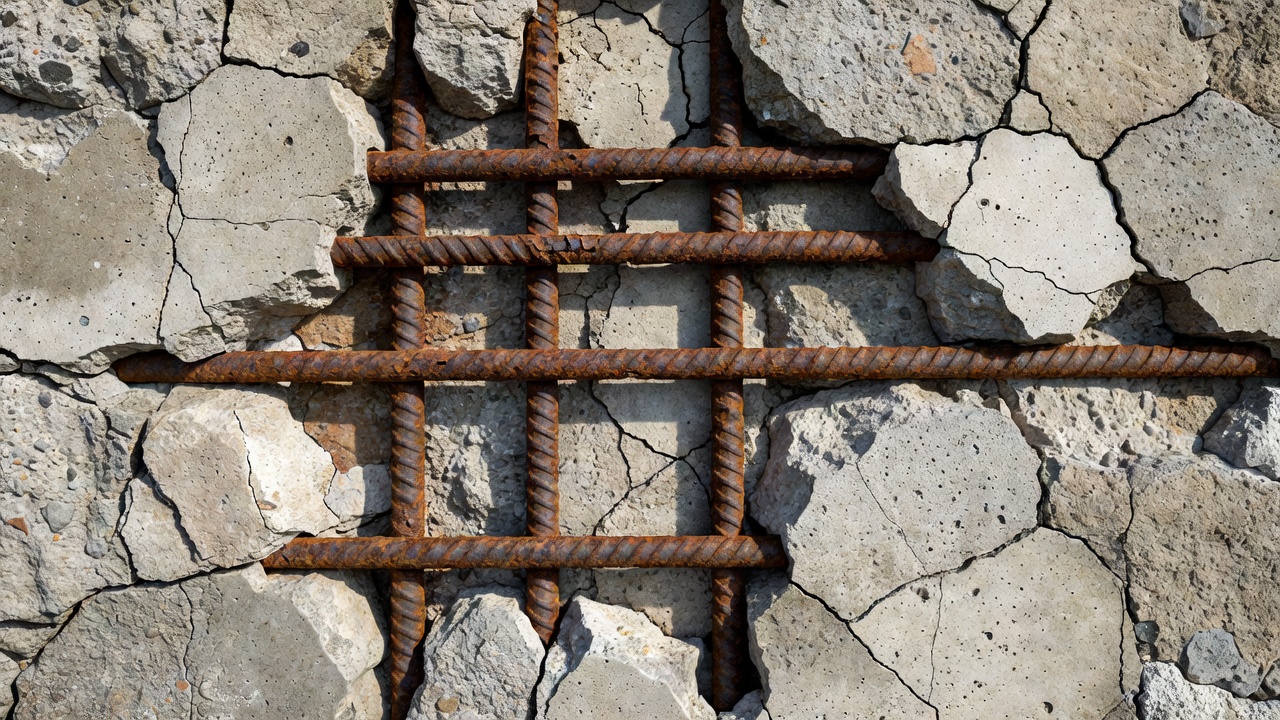

Armadura expuesta — también denominada refuerzo expuesto, armadura visible, exposición del refuerzo o acero expuesto — es una condición en estructuras de hormigón armado donde las barras de acero de refuerzo embebidas se vuelven visibles en la superficie del hormigón debido a la pérdida del recubrimiento protector de hormigón. No es un defecto de material independiente sino más bien la manifestación visible de la etapa terminal de varios procesos de deterioro — desconchamiento, delaminación, abrasión o daño mecánico — que eliminan o desplazan progresivamente el hormigón que normalmente encapsula y protege el acero de refuerzo del entorno.

La función fundamental del recubrimiento de hormigón en el hormigón armado es doble. Primero, proporciona la barrera física que separa el acero de los agresores ambientales — humedad, oxígeno, cloruros de sales de deshielo o agua de mar, dióxido de carbono de la atmósfera y otros contaminantes químicos. Segundo, mantiene el ambiente químico altamente alcalino (pH 12.5–13.5) producido por los productos de hidratación del cemento, principalmente hidróxido de calcio [Ca(OH)₂] e hidróxidos alcalinos (NaOH, KOH). Esta alcalinidad pasiva la superficie del acero formando una película protectora de nanómetros de espesor de óxidos e hidróxidos de hierro — conocida como la película pasiva — que reduce la tasa de corrosión a niveles insignificantes (típicamente 0.1–1.0 µm/año según normas ASTM G16). Cuando el recubrimiento de hormigón se pierde y la armadura queda directamente expuesta a la atmósfera, ambos mecanismos protectores se eliminan simultáneamente: la barrera física desaparece y el ambiente alcalino en la superficie del acero es reemplazado por condiciones de pH casi neutro por exposición atmosférica, permitiendo una corrosión activa rápida.

Los datos de inspección del Inventario Nacional de Puentes de la FHWA muestran que la armadura expuesta es uno de los defectos estructurales más comúnmente reportados en puentes de hormigón armado, con más del 15% de todas las losas de puentes de hormigón en Estados Unidos mostrando algún grado de exposición del refuerzo en el ciclo de reporte más reciente. El impacto económico es sustancial: el Informe de Infraestructura 2021 de la Sociedad Americana de Ingenieros Civiles (ASCE) estima que el deterioro del hormigón relacionado con la corrosión, del cual la armadura expuesta es el indicador más visible, le cuesta al sector de transporte de EE. UU. aproximadamente $8–$12 mil millones anuales en costos directos de reparación y costos indirectos por demoras de usuarios.

Mecanismos Principales que Conducen a la Armadura Expuesta

El desconchamiento inducido por corrosión es la causa más prevalente de exposición de armadura en infraestructura de hormigón existente. A medida que el acero de refuerzo sufre corrosión activa — ya sea por despasivación inducida por cloruros o por carbonatación — los productos de óxido (óxidos ferrosos FeO, óxidos férricos Fe₂O₃ e hidróxidos Fe(OH)₂ y Fe(OH)₃) forman compuestos expansivos que ocupan aproximadamente 2 a 6 veces el volumen del hierro metálico original consumido, según lo documentado en ACI 222R (Protección de Metales en Hormigón contra la Corrosión). El factor de expansión volumétrica exacto depende de los productos de corrosión específicos formados: la goethita (α-FeOOH) produce un aumento de volumen de 2–3×, la lepidocrocita (γ-FeOOH) produce 3–4×, y el hidróxido férrico completamente hidratado puede alcanzar una expansión volumétrica de 5–6×. Esta expansión volumétrica genera tensiones de tracción en la matriz de hormigón circundante que pueden alcanzar 50 a 100 MPa bajo condiciones confinadas — superando con creces la resistencia a tracción del hormigón estructural normal, que típicamente varía de 2 a 5 MPa (o 10–15% de su resistencia a compresión). La fractura por tracción resultante se propaga desde la superficie de la armadura hacia afuera hasta la superficie del hormigón siguiendo el camino de menor resistencia, produciendo el cráter de desconchamiento característico que expone directamente el acero subyacente. Este mecanismo es autoacelerante: una vez que el desconchamiento expone una parte de la barra, el acero expuesto se corroe más rápido, produciendo más óxido expansivo, que propaga la zona de desconchamiento lateralmente a lo largo de la barra.

La delaminación es un mecanismo estrechamente relacionado que a menudo precede al desconchamiento visible. La delaminación es una separación planar dentro de la masa de hormigón, que típicamente ocurre a lo largo o justo encima del plano de la capa superior de refuerzo — que también es el plano donde los productos de corrosión acumulados generan la máxima tensión de tracción. En losas de puentes sometidas a exposición a sales de deshielo, la delaminación se desarrolla comúnmente en la interfaz entre la malla superior de refuerzo transversal y el hormigón de recubrimiento superior. El hormigón delaminado puede permanecer en su lugar y parecer sano desde la superficie, haciendo que la detección solo mediante inspección visual no sea fiable. El método de detección estándar es el sondeo acústico — arrastre de cadena en superficies horizontales (losas de puentes) y golpeteo con martillo en superficies verticales (columnas, muros, estribos) — realizado según ASTM D4580 (Práctica Estándar para Medir Delaminaciones en Losas de Puentes de Hormigón mediante Sondeo). Las áreas delaminadas producen un sonido característico hueco o similar a un tambor en comparación con el sonido sólido y metálico del hormigón bien adherido. A medida que la delaminación progresa y la sección separada pierde su anclaje en los bordes, eventualmente se desplaza bajo la carga del tráfico o los ciclos térmicos y se desprende, exponiendo directamente el refuerzo.

El recubrimiento de hormigón insuficiente durante la construcción original es un factor contribuyente en un porcentaje significativo y a menudo subdocumentado de los casos de armadura expuesta. ACI 318 (Requisitos del Código de Construcción para Hormigón Estructural) especifica profundidades mínimas de recubrimiento basadas en la clase de exposición y el tipo de elemento estructural. Los requisitos de ACI 318-19 para hormigón colado in situ (no pretensado) son: 0.75 pulgadas (19 mm) para losas, muros y viguetas no expuestas a la intemperie o en contacto con el suelo; 1.5 pulgadas (38 mm) para vigas, columnas y otros elementos estructurales primarios no expuestos a la intemperie; 2.0 pulgadas (51 mm) para hormigón expuesto a sales de deshielo, rocío de agua de mar u otros ambientes corrosivos; 2.5 pulgadas (64 mm) para hormigón en contacto con el suelo; y 3.0 pulgadas (76 mm) para hormigón colado contra y permanentemente en contacto con la tierra. Sin embargo, las tolerancias de construcción, los amarres de refuerzo mal colocados o desplazados, el soporte de encofrado inadecuado o la consolidación insuficiente del hormigón (panal de abeja) pueden resultar en profundidades de recubrimiento muy por debajo de estos mínimos especificados. Un estudio de la FHWA de 80 losas de puentes en cinco estados encontró que más del 30% de los núcleos mostraban profundidades de recubrimiento por debajo del mínimo especificado, con algunas ubicaciones teniendo menos de 0.5 pulgadas (13 mm) de recubrimiento sobre la malla de refuerzo superior. Cuando el recubrimiento inadecuado se combina con exposición ambiental incluso moderada y aplicación de sales de deshielo, la penetración de iones de cloruro alcanza la profundidad de la armadura en 3–8 años — mucho antes de la vida útil de diseño de 50–75 años — y la corrosión se inicia, produciendo finalmente desconchamiento y exposición de la armadura dentro de 10–15 años de la construcción.

El daño mecánico por impacto de vehículos, equipos de construcción durante rehabilitación, carga de hielo por acumulación de agua congelada, o impacto de escombros (particularmente en ambientes marinos con madera a la deriva o flujo de hielo) puede fracturar directamente el recubrimiento de hormigón y exponer el refuerzo. Esto es particularmente común en: bordes de losas de puentes y bordillos donde golpean las cuchillas de quitanieves, muros de parapeto y barreras de protección por impacto de vehículos, columnas de pilas cerca de carriles de tráfico en configuraciones de puentes estrechos, rampas de estacionamientos y juntas de dilatación, y zona de salpicadura de pilotes marinos sujetos a impacto de escombros y hielo. A diferencia de la exposición inducida por corrosión, la exposición inducida mecánicamente típicamente presenta fracturas limpias con superficies de acero recién expuestas que aún no han desarrollado incrustaciones significativas de óxido. Sin embargo, si el daño mecánico no se repara, la corrosión se inicia rápidamente en la superficie de acero recién expuesta, conduciendo al mismo ciclo de deterioro progresivo descrito anteriormente.

La despasivación inducida por carbonatación opera más lentamente que el ataque de cloruros pero afecta grandes áreas de manera uniforme cuando está presente. El dióxido de carbono atmosférico (CO₂) a concentraciones ambientales de aproximadamente 0.04% (y en aumento) se difunde a través de la estructura de poros del hormigón y reacciona con el hidróxido de calcio [Ca(OH)₂] — un producto primario de hidratación del cemento — para formar carbonato de calcio (CaCO₃) mediante la reacción: Ca(OH)₂ + CO₂ → CaCO₃ + H₂O. Esta reacción reduce progresivamente el pH de la solución de poros de aproximadamente 12.5–13.5 a menos de 9. Cuando el frente de carbonatación avanza hasta la profundidad del refuerzo y el pH en la superficie del acero cae por debajo de aproximadamente 11.5, la película pasiva se vuelve termodinámicamente inestable y se disuelve, y la corrosión general se inicia en toda la superficie del acero. La tasa de carbonatación en hormigón de buena calidad (a/mc ≤ 0.45) es típicamente de 1–3 mm por década, pero en hormigón de mala calidad (a/mc ≥ 0.60) con curado inadecuado, la tasa puede alcanzar 10–20 mm por década. Debido a que la corrosión inducida por carbonatación tiende a ser más uniforme que la picadura altamente localizada característica del ataque de cloruros, la expansión, el agrietamiento y el desconchamiento resultantes a menudo afectan áreas más amplias de la superficie del elemento en lugar de puntos concentrados sobre barras individuales.

El daño por congelación-descongelación puede contribuir a la exposición de la armadura en climas fríos al fracturar progresivamente el recubrimiento de hormigón mediante la formación y fusión cíclica de hielo. Cuando el agua en los poros saturados del hormigón se congela, se expande aproximadamente un 9% en volumen, generando presiones hidráulicas dentro de la estructura de poros que pueden fracturar la matriz de pasta de cemento. Con ciclos repetidos de congelación-descongelación, este daño se acumula, eventualmente desconchando la superficie del hormigón. En estructuras donde la profundidad del desconchamiento por congelación-descongelación se aproxima a la profundidad del refuerzo, el recubrimiento se pierde y la armadura queda expuesta. El hormigón con aire incluido, que contiene un sistema controlado de vacíos de aire microscópicos (típicamente 4–8% de contenido total de aire para exposición severa según ACI 318), es altamente resistente al daño por congelación-descongelación y se especifica para todos los elementos de hormigón exteriores en climas de congelación-descongelación.

Factores Ambientales y de Material que Gobiernan la Tasa de Exposición

La tasa a la que cualquiera de estos mecanismos progresa hasta el punto de exposición de la armadura depende de cuatro factores principales: calidad del hormigón (particularmente la relación agua-material cementante, o a/mc), adecuación del curado, severidad de la exposición (carga de cloruros, ciclos de humedad-sequedad, temperatura) y detalles del refuerzo (separación de barras, profundidad de recubrimiento). ACI 318 limita el a/mc máximo a 0.40 para hormigón en condiciones severas de exposición a cloruros (sales de deshielo, zona de salpicadura marina) y 0.45 para exposición moderada. Los hormigones con relaciones a/mc superiores a 0.50 tienen una permeabilidad significativamente mayor — el coeficiente de difusión de cloruros aumenta aproximadamente 2–3× por cada aumento de 0.10 en a/mc por encima de 0.40, según FHWA-RD-98-144. El curado húmedo adecuado durante un mínimo de 7 días a 70°F (21°C) es crítico para desarrollar la microestructura densa y de baja porosidad que limita el transporte de iones y gases a través de la zona de recubrimiento, según lo documentado en ACI 308 (Guía para el Curado del Hormigón). Los períodos de curado inferiores a 3 días pueden aumentar la permeabilidad cerca de la superficie hasta en un 300% en comparación con el curado de 7 días.

El umbral crítico de cloruros para iniciar la corrosión activa en hormigón armado convencional se acepta generalmente como 0.15% a 0.40% de ión cloruro total en peso de cemento (o aproximadamente 0.6–1.6 kg/m³ de hormigón), según ACI 222R. El umbral varía con el pH del hormigón, el contenido de humedad, la temperatura y la condición de la superficie del acero. Por debajo de este umbral, la película pasiva permanece estable incluso en presencia de humedad y oxígeno significativos. Una vez que se supera el umbral en la superficie del acero, la corrosión activa comienza independientemente de si el recubrimiento de hormigón permanece físicamente intacto — aunque la pérdida del recubrimiento acelera drásticamente la corrosión al eliminar la barrera de difusión para el transporte de oxígeno y al permitir la exposición ambiental directa.

Estados de Condición de Elementos AASHTO para Armadura Expuesta

El Manual de Guía de Inspección de Elementos de Puentes AASHTO proporciona el marco nacional estandarizado para clasificar la severidad de la armadura expuesta en elementos de puentes en todas las agencias de transporte de Estados Unidos. Adoptado en 2013 y actualizado a través de interinas subsecuentes, este marco a nivel de elemento reemplazó el sistema anterior de elementos CoRe (Comúnmente Reconocidos) y ahora es obligatorio para todas las inspecciones realizadas bajo los Estándares Nacionales de Inspección de Puentes (NBIS), codificados en 23 CFR 650 Subparte C. El sistema permite una evaluación de condición consistente a través de las fronteras estatales, estandariza la recopilación de datos para sistemas de gestión de puentes (BMS) como Pontis y BrM, y respalda los requisitos de reporte de la FHWA para el Inventario Nacional de Puentes (NBI).

La armadura expuesta se registra bajo el código de defecto 1090 dentro de las definiciones de estado de condición de material de hormigón armado (código de material 400 según lo utilizado por varios manuales DOT estatales incluyendo NJDOT e IDOT). El defecto se aplica a todos los Elementos Nacionales de Puentes (NBE) de hormigón armado de AASHTO — incluyendo losas (elemento 12), losas planas (elemento 38), alas superiores (elemento 16), vigas y trabes (elementos 105, 110, 116), columnas (elemento 205), muros de pilas (elemento 210), estribos (elemento 215), cabezales de pilotes (elemento 220), pilotes (elemento 227), capiteles de pilas (elemento 234), alcantarillas (elemento 241) y losas de acceso (elemento 321).

Matriz de Estados de Condición de Hormigón Armado para Armadura Expuesta (Defecto 1090)

Estado de Condición 1 (Bueno) — El elemento no muestra refuerzo expuesto visible. Todo el acero de refuerzo permanece completamente encapsulado por hormigón sano con profundidad de recubrimiento adecuada. No hay delaminación, desconchamiento o agrietamiento que haya progresado hasta la profundidad del refuerzo. Esta es la condición base esperada para construcción nueva, estructuras adecuadamente diseñadas y construidas dentro de su vida útil prevista, y estructuras bien mantenidas con sistemas protectores efectivos (membranas impermeabilizantes, selladores, recubrimientos). Para losas recubiertas o con sobrecarpeta, el estado de condición 1 requiere que el sistema protector permanezca efectivo y que no sea visible ninguna anomalía en la superficie del hormigón.

Estado de Condición 2 (Regular) — La armadura expuesta es visible en la superficie del hormigón, pero la inspección confirma que el acero no ha experimentado pérdida de sección transversal medible. La exposición puede ser reciente (impacto mecánico, desconchamiento recién desarrollado), los productos de corrosión pueden ser superficiales (óxido ligero sin incrustaciones ni picaduras), o el área de exposición puede ser pequeña. La sección transversal restante del refuerzo permanece en o cerca del diámetro nominal original — típicamente significando menos del 5% de pérdida de sección por área, o ninguna reducción medible en el diámetro de la barra cuando se verifica con un calibrador con precisión de ±0.001 pulg (±0.025 mm). En este estado de condición, el defecto no justifica una revisión estructural pero requiere intervención para prevenir la progresión a pérdida de sección medible. El inspector documenta la cantidad de área de armadura expuesta en pies cuadrados (para elementos de área) o pies lineales (para elementos lineales) y asigna la cantidad total del segmento del elemento afectado a CS 2 según las reglas de AASHTO.

Estado de Condición 3 (Pobre) — La armadura expuesta está presente con pérdida de sección medible. El inspector o un técnico calificado mide el diámetro restante de la barra en la sección transversal más corroída utilizando un calibrador digital o un medidor de espesor ultrasónico y lo compara con el diámetro nominal original de los planos de diseño o el dimensionamiento estándar de barras AASHTO (ej., barra #4 = 0.500 pulg de diámetro nominal, barra #5 = 0.625 pulg, barra #6 = 0.750 pulg). La pérdida de sección se expresa como un porcentaje del área transversal original. AASHTO no prescribe un umbral porcentual específico que separe los estados de condición 3 y 4, dejando esta determinación al criterio de ingeniería de la agencia inspectora. Sin embargo, la práctica común de los DOT estatales aplica las siguientes convenciones: CS 3 aplica cuando la pérdida de sección está presente pero no excede el 15–20% del área original de la barra para refuerzo de tracción por flexión, o 10% para refuerzo por cortante; la pérdida de sección que excede estos umbrales escala a CS 4. Algunas agencias, como Caltrans y NYSDOT, han adoptado umbrales numéricos explícitos en sus manuales de inspección de elementos suplementarios.

Estado de Condición 4 (Severo) — Armadura expuesta con pérdida de sección que justifica una revisión estructural para determinar el efecto sobre la resistencia o servicio del elemento o puente. Esta condición típicamente corresponde a: pérdida de sección que excede el 15–20% del área transversal original de la barra en refuerzo primario de flexión; cualquier pérdida de sección medible en torones de hormigón pretensado; pérdida de sección que ha reducido el refuerzo por debajo del mínimo requerido por el código de diseño original para las cargas aplicadas; corrosión extensa que ha producido grietas de división longitudinales de más de 0.05 pulg (1.3 mm) de ancho a lo largo de la barra; o corrosión que ha causado deterioro significativo de la adherencia evidenciado por desprendimiento localizado de la barra. Un ingeniero profesional licenciado debe evaluar el elemento, realizar el análisis estructural (típicamente utilizando el área restante de la barra y las propiedades de sección reducidas), y determinar si: la estructura requiere colocación de carteles de restricción o limitación de carga (según el Manual AASHTO para Evaluación de Puentes), se requieren reparaciones de emergencia inmediatas, o el elemento puede permanecer en servicio con reparaciones programadas. Los hallazgos de la revisión estructural se documentan en el archivo del puente y se incorporan al BMS.

Reglas de Medición y Cuantificación

El marco AASHTO requiere que se registre la cantidad de superficie del elemento (área o longitud) asociada con cada estado de condición. Para la armadura expuesta, la cantidad afectada es el área de superficie de hormigón sobre la cual el defecto es visible. La unidad de medida estándar sigue al elemento base: pies cuadrados (sq ft) para elementos de losa y losa plana, pies lineales (LF) para elementos de viga y trabe, y cada uno (EA) para elementos discretos como columnas.

Según el Manual AASHTO, la asignación del estado de condición sigue el principio de el peor defecto gobierna para cada segmento de elemento. Si un solo segmento de elemento contiene áreas tanto en CS 2 (expuesto sin pérdida de sección) como en CS 3 (expuesto con pérdida de sección), la cantidad total del segmento se asigna a CS 3. Este enfoque conservador previene la subestimación de la severidad del deterioro. Sin embargo, los DOT estatales pueden desarrollar procedimientos alternativos: VDOT (Virginia DOT) permite la división de segmentos cuando los defectos de diferente severidad ocupan áreas claramente separables y distintas dentro del mismo segmento, mientras que NYSDOT asigna el segmento completo al CS con la mayor cantidad de área de defecto.

Importancia Estructural de la Armadura Expuesta

La presencia de armadura expuesta no es meramente una preocupación estética o cosmética — representa una reducción medible y progresiva de la capacidad estructural que, si no se aborda, puede progresar a deficiencia estructural, restricción de carga o fallo catastrófico. La importancia estructural deriva de tres mecanismos concurrentes: aceleración de la corrosión, pérdida de sección y reducción de capacidad de carga, y deterioro de la adherencia con pérdida de acción compuesta.

Aceleración de la Corrosión Después de la Exposición

Cuando el acero de refuerzo está completamente embebido en hormigón sano, no carbonatado y con recubrimiento adecuado, la tasa de corrosión es insignificante — del orden de 0.1–1.0 µm/año en estado pasivo, según lo documentado en ASTM G16 (Guía Estándar para la Aplicación de Estadísticas al Análisis de Datos de Corrosión). Investigaciones reportadas por el Programa de Investigación Estratégica de Carreteras (SHRP-S-360) y el Programa de Rendimiento a Largo Plazo de Puentes de la FHWA han documentado que una vez que el acero se expone a la atmósfera, la tasa de corrosión aumenta de 1 a 3 órdenes de magnitud. En ambientes contaminados con cloruros con humedecimiento y secado cíclicos — que representa el régimen de exposición más agresivo para la armadura expuesta — se han documentado tasas de pérdida de sección de 50–200 µm/año. Esto significa que una barra #4 (12.7 mm de diámetro) puede perder 0.5–2.0 mm de radio (aproximadamente 8–28% del área transversal) dentro de un solo ciclo de inspección NBIS de 24 meses si no se repara.

Esta aceleración ocurre porque la exposición elimina la barrera de difusión que previamente limitaba el transporte de oxígeno a la superficie del acero. En condiciones embebidas, el oxígeno debe difundirse a través de la estructura de poros del hormigón — un camino tortuoso de poros capilares, poros de gel y vacíos de aire — para sostener la reacción de reducción catódica (O₂ + 2H₂O + 4e⁻ → 4OH⁻). El coeficiente de difusión de oxígeno en hormigón con a/mc 0.40–0.50 varía de 10⁻⁸ a 10⁻⁷ m²/s, limitando la densidad de corriente de corrosión máxima posible. Cuando el acero está directamente expuesto al aire ambiente, la disponibilidad de oxígeno es efectivamente ilimitada, y la reacción catódica se vuelve controlada por activación en lugar de controlada por difusión. Además, las superficies de armadura expuesta acumulan humedad e iones de cloruro directamente del agua de lluvia, salpicaduras y condensación, mientras que el acero embebido depende de la absorción capilar más lenta a través del recubrimiento de hormigón. La combinación de suministro ilimitado de oxígeno, contacto electrolítico directo y disponibilidad de iones de cloruro produce el ambiente de corrosión altamente agresivo observado en el refuerzo expuesto.

Pérdida de Sección y Reducción de la Capacidad de Carga

La capacidad estructural de un miembro de hormigón armado depende directamente del área transversal de su refuerzo. Para miembros en flexión (vigas, losas unidireccionales, losas de puentes), la capacidad nominal de momento Mₙ se calcula como:

Mₙ = Aₛ × fᵧ × (d − a/2)

donde Aₛ es el área de refuerzo de tracción, fᵧ es la resistencia a fluencia del acero (típicamente 60 ksi para barras ASTM A615 Grado 60), d es la profundidad efectiva (distancia desde la fibra extrema de compresión hasta el centroide del acero de tracción), y a es la profundidad del bloque equivalente de tensiones de compresión rectangular. Una reducción en Aₛ debido a la pérdida de sección por corrosión produce una reducción proporcional en la capacidad de flexión, parcialmente compensada por un ligero aumento en el brazo de palanca a medida que el eje neutro se desplaza hacia arriba. Para una sección típica de losa de puente con una cuantía de refuerzo de 0.3–0.5%, una pérdida del 20% del área transversal de la barra en la malla superior (la malla más cercana a la superficie de la losa y más vulnerable a la corrosión) produce una reducción del 12–16% en la capacidad de momento negativo en las regiones de apoyo. Para miembros en compresión (columnas), la pérdida de sección en el refuerzo longitudinal reduce tanto la capacidad de carga axial pura Pₙ a través del término de contribución del acero [Aₛₜ × (fᵧ − 0.85f’c)] como la capacidad de flexión a través de la resistencia de interacción de momento reducida. La pérdida de sección en columnas es particularmente crítica en zonas sísmicas, donde la ductilidad reducida por pandeo o fractura de barras puede llevar a un fallo repentino durante la carga de terremoto.

El Manual AASHTO para la Evaluación de Puentes (MBE, 3.ª Edición, 2018) proporciona orientación específica para evaluar la capacidad restante de estructuras con refuerzo corroído. La Sección 6 del MBE aborda la evaluación de resistencia mediante análisis de factor de capacidad por carga y resistencia (LRFR), donde el factor de capacidad (RF) para flexión es:

RF = φMₙ / (γ_LL × M_LL + γ_DL × M_DL)

donde la capacidad nominal Mₙ se calcula utilizando el área de refuerzo restante medida en lugar del área según diseño. Un puente con armadura expuesta y pérdida de sección medida puede tener un factor de capacidad por debajo de 1.0, indicando deficiencia estructural bajo cargas legales, requiriendo restricción de carga o reparación inmediata.

Deterioro de la Adherencia

La adherencia entre el acero de refuerzo y el hormigón se logra mediante tres mecanismos: adhesión química entre el gel de pasta de cemento y la superficie del acero, fricción de la presión de sujeción ejercida por el hormigón circundante, y enganche mecánico entre las deformaciones de la barra (resaltes) y las llaves de hormigón circundantes. Los productos de corrosión que se acumulan en la interfaz acero-hormigón interrumpen los tres mecanismos. La capa de óxido expansivo separa físicamente la superficie de la barra del hormigón, reduciendo la adhesión química a casi cero. A medida que se acumula el óxido, ejerce presión que puede fracturar las llaves de hormigón circundantes que proporcionan el enganche mecánico — particularmente en los resaltes de la barra donde las concentraciones de tensión son más altas. Un estudio publicado en ACI Structural Journal por Almusallam et al. (1996) encontró que la resistencia de adherencia disminuyó aproximadamente un 40% con 1% de pérdida de masa de la barra, 60% con 3% de pérdida de masa y 80% con 5% de pérdida de masa, con la relación siguiendo una función de decaimiento exponencial. En los niveles de pérdida de sección correspondientes a AASHTO CS 3 (5–20% de pérdida de sección transversal), la resistencia de adherencia típicamente se reduce en un 40–70% del valor de diseño original, lo que puede llevar a fallo de anclaje y pérdida de acción compuesta.

El fallo de adherencia es particularmente peligroso porque puede producir modos de fallo repentinos y frágiles sin las señales de advertencia de deflexión excesiva o agrietamiento que precederían a un fallo por flexión o cortante. En estructuras donde la armadura expuesta está acompañada de agrietamiento longitudinal a lo largo de la línea de la barra (una condición común), el confinamiento que proporciona fricción y enganche mecánico se ve comprometido, y la longitud de desarrollo efectiva del refuerzo puede aumentar significativamente — potencialmente excediendo la longitud de anclaje disponible en apoyos o ubicaciones de traslapes.

Implicaciones Prácticas por Tipo de Elemento Estructural

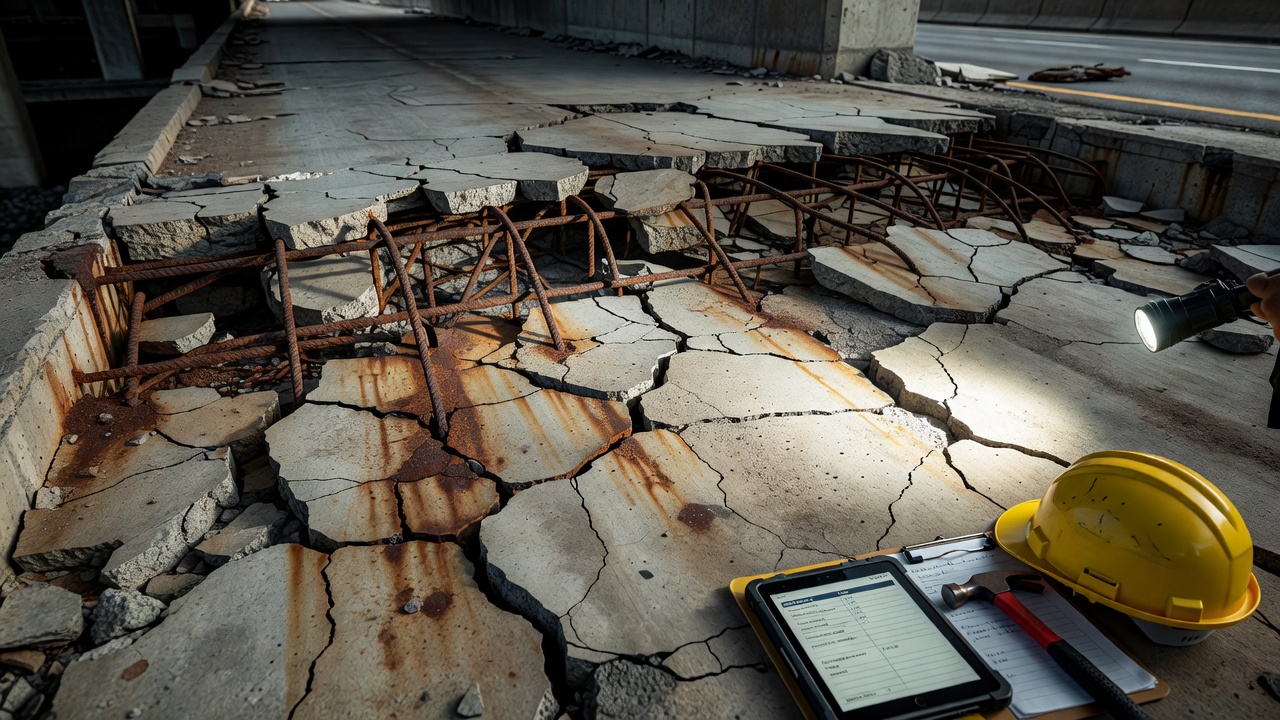

Para losas de puentes, la armadura expuesta típicamente ocurre en la malla superior de refuerzo (la malla más cercana a la superficie de rodadura y más expuesta a la salpicadura de sales de deshielo), comprometiendo la capacidad de momento negativo de la losa en regiones de apoyo y su resistencia a punzonamiento por cargas concentradas de ruedas. Para intradós de vigas y trabes, la armadura expuesta en la zona inferior de tracción es particularmente crítica porque estas regiones soportan tensiones de tracción máximas bajo momento positivo — y la pérdida del refuerzo de tracción aquí reduce directamente la capacidad del miembro para soportar cargas de flexión. Para columnas, la armadura expuesta reduce tanto la capacidad axial como la de flexión y aumenta la vulnerabilidad del acero restante al pandeo bajo carga sísmica o lateral alta. Para muros de contención y estribos, la armadura expuesta en la cara del relleno (lado de tierra) a menudo es causada por química agresiva del relleno o drenaje inadecuado, y compromete la capacidad del muro para resistir presiones laterales de tierra.

Detección en Inspección Visual

La inspección visual sigue siendo el método principal de detección para armadura expuesta bajo los requisitos NBIS para inspecciones rutinarias de puentes (típicamente cada 24 meses según 23 CFR 650.311) e inspecciones en profundidad (según sea necesario basado en las calificaciones de condición). El Manual AASHTO para la Inspección de Elementos de Puentes proporciona la guía detallada y el sistema de clasificación estandarizado utilizado por los inspectores de los DOT estatales.

Indicadores Visuales Clave

Los inspectores buscan los siguientes signos característicos durante el examen visual a pie o de cerca:

Manchas de óxido (eflorescencia/manchas de óxido, defecto 1120) — Decoloración marrón-rojiza, naranja o marrón oscura en la superficie del hormigón, que típicamente aparece como vetas verticales o parches directamente sobre la línea de refuerzo. Las manchas indican que los productos de corrosión de hierro solubles (óxidos ferrosos y férricos) han migrado a través de la estructura de poros del hormigón o a lo largo de grietas para alcanzar la superficie. Las manchas intensas u oscuras a menudo se correlacionan con corrosión avanzada en profundidad. Las definiciones de estado de condición AASHTO para manchas de óxido distinguen entre: CS 1 (ninguna), CS 2 (superficie blanca sin acumulación o lixiviación sin manchas de óxido) y CS 3 (acumulación intensa con manchas de óxido). Las manchas de óxido significativas justifican una investigación cuidadosa para detectar armadura expuesta subyacente.

Agrietamiento longitudinal (agrietamiento, defecto 1130) — Grietas que corren paralelas y directamente sobre la dirección del refuerzo, típicamente directamente sobre barras individuales o a lo largo de la línea de un grupo de barras. Estas son grietas de tracción causadas por la presión expansiva de los productos de corrosión a la profundidad de la armadura y son distintas de las grietas por flexión, contracción o térmicas en su orientación y ubicación. Para hormigón armado, AASHTO define: grietas insignificantes (< 0.012 pulg / 0.3 mm de ancho), grietas moderadas (0.012–0.05 pulg / 0.3–1.3 mm) y grietas anchas (> 0.05 pulg / 1.3 mm). Las grietas que exceden el umbral moderado sobre líneas de armadura indican fuertemente corrosión activa y deben investigarse para detectar exposición de armadura subyacente.

Áreas desconchadas (delaminación/desconchamiento/área parcheada, defecto 1080) — Depresiones o cráteres donde el recubrimiento de hormigón se ha separado completamente y caído. AASHTO clasifica los desconchamientos por profundidad (menor o mayor de 1 pulg / 25 mm) y por diámetro (menor o mayor de 6 pulg / 150 mm). Cualquier desconchamiento con una profundidad que exceda el espesor del recubrimiento de hormigón sobre el refuerzo más cercano resultará en armadura expuesta en la base del desconchamiento.

Delaminación — Separación planar dentro de la masa de hormigón que puede no ser visible en la superficie pero es detectable mediante sondeo. Para superficies horizontales (losas de puentes), el arrastre de cadena según ASTM D4580 es el método estándar. Se arrastra una cadena de acero a través de la superficie de la losa — el hormigón sano produce un sonido claro y metálico mientras que las áreas delaminadas producen un sonido hueco o similar a un tambor. Para superficies verticales y superiores (columnas, muros, almas de vigas, estribos), se utiliza el sondeo con martillo — se golpea un martillo o varilla de sondeo a través de la superficie a intervalos regulares. La diferencia acústica entre el hormigón sólido y delaminado es típicamente detectable con entrenamiento mínimo. Las delaminaciones que se han propagado hasta la profundidad del refuerzo eventualmente se desconcharán y expondrán la armadura.

Métodos Avanzados de Detección

Cuando la inspección visual y el sondeo indican posible armadura expuesta o corrosión avanzada, se utilizan los siguientes métodos de ensayo no destructivo (NDT) para la cuantificación:

Requisitos de Cobertura de Inspección

Las inspecciones a nivel de elemento compatibles con NBIS requieren cobertura visual del 100% de todas las superficies de hormigón accesibles. Para losas de puentes, el inspector debe recorrer toda el área de la losa realizando arrastre de cadena a intervalos no mayores que el alcance de la cadena — típicamente barridos de 3–5 pies (1–1.5 m). Para intradós de vigas, capiteles de pilas, muros de estribo y columnas, el inspector debe posicionarse para ver cada pie cuadrado de superficie, utilizando escaleras, unidades de inspección bajo puentes (UBIU/camiones snooper), aparejos o drones para elementos elevados y de espacio confinado. Las áreas con deterioro sospechoso deben ser sondeadas a corta distancia — una cadena arrastrada desde la distancia no detectará de manera confiable áreas delaminadas más pequeñas de aproximadamente 1 pie cuadrado.

Requisitos de Documentación

Según los estándares de inspección a nivel de elemento AASHTO, cada instancia de armadura expuesta debe documentarse con: identificación del elemento (número y nombre), estado de condición (CS 2, 3 o 4), cantidad medida (sq ft, LF o EA de superficie afectada), fotografía(s) con referencia de escala, coordenadas GPS o ubicación de estación, tamaño y tipo de barra (si es identificable), diámetro restante medido de la barra (para CS 3 y 4), y descripción de defectos asociados (desconchamiento, agrietamiento, manchas de óxido). Para la carga de datos en el BMS del DOT estatal, esta información debe formatearse según los estándares del diccionario de datos Pontis o BrM de la agencia.

Cabezal de Detección de TarmacView: Etiqueta Exposed_Rebar

La plataforma de inspección automatizada de TarmacView incorpora un cabezal de detección dedicado (modelo de clasificación por visión por computadora) para la detección de armadura expuesta. El modelo está entrenado en un conjunto de datos curado y en continuo crecimiento de más de 30,000 imágenes etiquetadas de superficies de hormigón que abarcan losas de puentes, intradós de vigas, capiteles de pilas, columnas, estribos, muros de contención, estructuras de estacionamiento y elementos estructurales de edificios en una variedad de condiciones de exposición ambiental, acabados de superficie de hormigón y condiciones de iluminación.

Arquitectura de Detección

El cabezal de detección exposed_rebar utiliza una red neuronal convolucional profunda (CNN) con un backbone de extracción de características ResNet-101 preentrenado en ImageNet (1.2 millones de imágenes generales) y ajustado en el conjunto de datos de defectos de hormigón de TarmacView mediante aprendizaje por transferencia. La arquitectura emplea segmentación semántica (un decodificador U-Net con módulos de pirámide de agrupamiento) — en lugar de dibujar cuadros delimitadores alrededor de los defectos detectados, el modelo asigna una etiqueta de clase (exposed_rebar, spalled_concrete, rust_staining, sound_concrete, cracking o background) a cada píxel de la imagen de entrada. Esta clasificación a nivel de píxel permite una cuantificación precisa del área del defecto en conteos de píxeles y la conversión posterior a dimensiones físicas (sq in, sq ft, sq cm) utilizando parámetros intrínsecos de cámara calibrados, corrección de distorsión de lente, distancia conocida cámara-objetivo y paso de píxel del sensor.

La salida de segmentación se posprocesa a través de una capa de refinamiento de campo aleatorio condicional (CRF) que afila los límites del defecto y elimina píxeles falsos positivos aislados. La máscara de defecto resultante se vectoriza en un polígono cerrado para integración y medición GIS.

Rendimiento del Modelo

Las pruebas de validación en un conjunto de datos reservado de 5,000 imágenes (no utilizado en el entrenamiento) producen las siguientes métricas de rendimiento para la clase exposed_rebar:

Los falsos positivos ocurren más comúnmente en: partículas de árido de color oscuro en la superficie del hormigón (clasificadas erróneamente como manchas de óxido), amarres metálicos de encofrado o conductos embebidos, y sombras oscuras en áreas de rugosidad superficial. Los falsos negativos ocurren más comúnmente en: barras de diámetro pequeño (< #3, 10 mm) a baja resolución, zonas de exposición con sombra intensa y áreas de exposición con crecimiento estacional menor de algas u hongos que oscurecen la superficie del acero.

Configuración del Cabezal de Detección

Lógica de Clasificación de Severidad

El cabezal de detección exposed_rebar de TarmacView clasifica las instancias detectadas en tres niveles de severidad que se corresponden con el marco de estado de condición AASHTO:

Nivel 1 (Presente) — Armadura expuesta detectada con un área de menos de 50 cm² (aproximadamente 8 sq in), sin pérdida de sección visible en las imágenes disponibles (la barra conserva la apariencia de diámetro original) y sin incrustaciones o picaduras de óxido intensas. Corresponde aproximadamente a AASHTO CS 2. El sistema asigna una puntuación de prioridad de reparación TarmacView de 4 (Moderada, programar reparación dentro de 90 días).

Nivel 2 (Significativo) — Armadura expuesta detectada con un área de 50 a 500 cm² (8–77 sq in), o con incrustaciones de corrosión visibles que sugieren pérdida de sección medible, o con agrietamiento longitudinal asociado de más de 0.02 pulg (0.5 mm) de ancho. Corresponde a AASHTO CS 2–3. Puntuación de prioridad de 3 (Alta, programar reparación dentro de 30 días).

Nivel 3 (Severo) — Armadura expuesta detectada con un área que excede 500 cm², o con pérdida de sección visible clara (diámetro de barra reducido evidente en las imágenes), o con incrustaciones y descamación de corrosión intensa, o con delaminación que se extiende más allá de la zona de exposición visible. Corresponde a AASHTO CS 3–4. Puntuación de prioridad de 2 (Urgente, recomendar revisión estructural inmediata).

La prioridad de reparación predeterminada para cualquier detección de armadura expuesta es Urgente (nivel de prioridad 2 en la matriz de prioridad de reparación de 5 niveles de TarmacView), reflejando la importancia estructural incluso de la exposición localizada del refuerzo. Solo los defectos clasificados como fallo estructural activo o riesgo de colapso reciben el nivel de prioridad 1 (Emergencia).

Integración de Flujo de Trabajo

Cuando el cabezal de detección exposed_rebar se activa en un cuadro de imagen de inspección determinado, el sistema TarmacView ejecuta el siguiente flujo de trabajo automatizado: (1) registra las coordenadas GPS de la plataforma de captura (RTK de dron o GNSS de dispositivo móvil) con precisión de ±2 cm; (2) vincula la detección al identificador del elemento estructural del plan de inspección preconfigurado o mapa de elementos; (3) calcula el área superficial del defecto en unidades físicas utilizando el modelo de cámara calibrado — dimensiones de píxeles convertidas a área física mediante la distancia de separación y la distancia focal de la lente; (4) crea un polígono vectorial que delimita el defecto para visualización GIS en el panel de inspección; (5) asigna el nivel de severidad y prioridad de reparación según la lógica descrita anteriormente; (6) genera una entrada de defecto estructurada en el informe de inspección en formato de estado de condición a nivel de elemento AASHTO, compatible con la importación de datos Pontis/BrM; y (7) activa una notificación de alerta configurable (correo electrónico, SMS o webhook API) al gerente del proyecto de inspección o propietario del puente para cualquier detección clasificada como Nivel 2 o superior.

Filtro: Solo Superficies de Hormigón, Dominio de Puentes y Edificios

El cabezal de detección exposed_rebar de TarmacView está estrictamente filtrado para activarse solo en superficies de hormigón armado dentro de los dominios de inspección de puentes y edificios. Esta arquitectura de filtrado previene detecciones falsas positivas en materiales no hormigón (acero, madera, mampostería, asfalto, suelo) y en elementos de hormigón en dominios operativos donde el modelo no ha sido validado con estándares de precisión de producción (túneles, estructuras marinas, tuberías, presas, torres de enfriamiento y equipos de proceso industrial).

Filtro de Clase de Superficie

El cabezal de detección se activa solo cuando el módulo de clasificación de superficie de TarmacView asigna una puntuación de confianza superior a 0.90 a la clase de superficie “hormigón armado” para el área imagenada. El clasificador de superficie, en sí mismo una CNN separada entrenada (backbone EfficientNet-B4 con cabezal de salida de 7 clases), distingue entre:

• Hormigón armado — Hormigón con armadura de acero embebida; la superficie objetivo para la detección de armadura expuesta. Distinguido por la presencia visual de armadura expuesta (cuando el defecto es la característica del clasificador) o por la textura superficial típica, color, patrones de grietas y presencia de juntas de construcción.
• Hormigón simple (no armado) — Hormigón sin armadura de acero embebida. La armadura expuesta no puede ocurrir en hormigón simple porque no hay acero presente.
• Hormigón pretensado — Hormigón con torones de acero de alta resistencia bajo tensión. El torón de pretensado expuesto se registra bajo el código de defecto AASHTO 1100 (Pretensado Expuesto), que tiene definiciones de estado de condición separadas y es un defecto estructuralmente distinto.
• Sobrecarpeta asfáltica — Superficie bituminosa que puede estar presente sobre una losa de puente de hormigón. Cuando la sobrecarpeta está intacta, la armadura expuesta en la losa de hormigón subyacente no es detectable visualmente.
• Hormigón recubierto — Hormigón con un sistema de recubrimiento protector, membrana o pintura. El modelo puede detectar armadura expuesta si el recubrimiento se ha fracturado y desconchado dentro de la zona de exposición.
• No hormigón — Todos los demás materiales de superficie (acero, madera, mampostería, suelo, vegetación, agua estancada, escombros de construcción).

Filtro de Dominio

El filtro de dominio se implementa a través del archivo de configuración del plan de inspección cargado en TarmacView antes de cada campaña de inspección. Cuando el plan de inspección de campo asigna una estructura al dominio de Puente (que abarca todos los puentes de carretera listados en NBI, puentes ferroviarios y puentes peatonales con elementos de hormigón armado) o al dominio de Edificio (que abarca elementos estructurales de hormigón armado de edificios — columnas, vigas, losas, muros, cimentaciones), todos los cabezales de detección aplicables, incluido exposed_rebar, están habilitados para la detección automatizada.

Para estructuras asignadas a otros dominios — Pavimento de Aeropuerto (pistas de hormigón, calles de rodaje, plataformas sujetas a normas ASTM e ICAO), Marino (muelles, embarcaderos, rompeolas, defensas sujetas a clasificación de exposición marina), Túnel o Presa — el cabezal exposed_rebar está suprimido por defecto a menos que sea anulado explícitamente por el administrador del proyecto de inspección. Este filtro refleja la distribución de los datos de entrenamiento (predominantemente imágenes de inspección de puentes y edificios, que representan aproximadamente el 85% del conjunto de datos etiquetados) y el rendimiento verificado del modelo en estos dominios.

Por Qué es Importante el Filtro

Sin un filtro adecuado de clase de superficie y dominio, una implementación en producción produciría detecciones falsas positivas de armadura expuesta en: estructuras de acero con elementos ornamentales con forma de barra de refuerzo, estructuras de madera con conectores y fijaciones metálicas, hormigón arquitectónico con árido intencionalmente expuesto o refuerzo decorativo, superficies de hormigón con grietas de contracción lineales que visualmente se asemejan a líneas de armadura, y losas de hormigón cubiertas de asfalto donde la sobrecarpeta está intacta. Los filtros combinados de clase de superficie y dominio reducen la tasa de falsos positivos observada en implementaciones de producción de aproximadamente 4.2% (modelo sin filtrar) a menos del 0.3% (modelo filtrado) basado en 15,000 imágenes de inspección de campo en 24 estructuras de puentes.

Armadura Expuesta y Prioridad de Reparación (Urgente)

En el marco de prioridad de reparación de 5 niveles de TarmacView, la armadura expuesta recibe una clasificación de prioridad predeterminada Urgente (Nivel 2) independientemente del nivel de severidad específico. Este valor predeterminado refleja el entendimiento de que el refuerzo expuesto no es un defecto autolimitante o que se estabilice — progresará a una velocidad acelerada hasta que el acero esté protegido, la contaminación circundante se aborde y la sección transversal se restaure.

La Matriz de Prioridad

Justificación para la Clasificación Urgente

Cuatro factores impulsan la clasificación Urgente para la armadura expuesta:

Tasa de deterioro acelerada — La tasa de corrosión del acero expuesto en ambientes agresivos contaminados con cloruros se ha medido en 0.1–0.2 mm/año de pérdida de sección según el Programa de Rendimiento a Largo Plazo de Puentes de la FHWA. A esta tasa, una barra #4 (12.7 mm / 0.500 pulg de diámetro nominal) con una tasa de corrosión de 0.15 mm/año perderá aproximadamente el 10% de su área transversal en 3 años y el 16% en 5 años. Esto significa que el defecto puede progresar de CS 2 (sin pérdida de sección medible) a CS 3 (pérdida de sección medible que requiere reparación ingenieril) dentro de un solo ciclo de inspección NBIS si no se repara.

Riesgo inmediato posterior a la exposición — El período inmediatamente posterior a la pérdida del recubrimiento de hormigón presenta el mayor riesgo de corrosión porque: la superficie del acero está libre de la película pasiva protectora y la corrosión se inicia instantáneamente al exponerse a la humedad y el oxígeno; la exposición cíclica húmedo-seco acelera la tasa de corrosión en un factor de 3–5× en comparación con condiciones continuamente sumergidas o continuamente secas; y las superficies de barra expuestas acumulan iones de cloruro por salpicadura y rocío directo que de otro modo requerirían años de difusión a través del recubrimiento intacto para alcanzar el acero.

Expansión progresiva de la zona de daño — El efecto de ánodo incipiente (halo) significa que una pequeña área de armadura expuesta impulsará la expansión de la zona de daño circundante a medida que las corrientes de corrosión se concentran en los límites entre el acero expuesto y el embebido. Esto produce nueva delaminación y desconchamiento en el perímetro de la zona de exposición existente, típicamente expandiendo el área afectada en un 15–30% por año en ambientes agresivos sin intervención.

Obligaciones de seguridad y regulatorias — Las normas de construcción de OSHA (29 CFR § 1926.703) requieren que la armadura expuesta en áreas accesibles esté protegida para prevenir peligros de empalamiento. ASCE 37 (Cargas de Diseño en Estructuras Durante la Construcción) y varios códigos de construcción estatales imponen requisitos similares. La armadura expuesta que podría caer (en elementos superiores) o ser contactada (en áreas peatonales) crea preocupaciones inmediatas de seguridad que justifican una acción Urgente.

Riesgo de Corrosión Después de la Exposición

Una vez que la armadura queda físicamente expuesta en la superficie del hormigón, el régimen de corrosión transiciona fundamentalmente de un sistema electroquímico limitado por difusión (donde la tasa de corrosión está controlada por la velocidad a la que el oxígeno y la humedad pueden transportarse a través del recubrimiento de hormigón intacto hasta la superficie del acero) a un sistema limitado por exposición (donde la tasa de corrosión está controlada por la disponibilidad de humedad e iones agresivos que contactan directamente la superficie del acero expuesta).

Cambio del Entorno Electroquímico

En condiciones embebidas, la densidad de corriente de corrosión i_corr está gobernada por la tasa de difusión de oxígeno a través del recubrimiento de hormigón, siguiendo la primera ley de Fick: i_corr ≈ (n × F × D_O₂ × ΔC_O₂) / δ, donde n es el número de electrones transferidos (4 para la reducción de oxígeno), F es la constante de Faraday (96,485 C/mol), D_O₂ es el coeficiente de difusión de oxígeno en el hormigón, ΔC_O₂ es el gradiente de concentración de oxígeno, y δ es la longitud de la trayectoria de difusión (profundidad de recubrimiento). Para hormigón de buena calidad con a/mc ≤ 0.40, D_O₂ es aproximadamente 10⁻⁸ a 10⁻⁷ m²/s, limitando i_corr a 0.1–1.0 µA/cm², que corresponde a una tasa de pérdida de metal de aproximadamente 1–12 µm/año usando la ley de Faraday (1 µA/cm² ≈ 11.6 µm/año para hierro).

Cuando la armadura está directamente expuesta, la longitud de la trayectoria de difusión de oxígeno δ se vuelve efectivamente cero, y la concentración de oxígeno en la superficie del acero se aproxima a los niveles atmosféricos (aproximadamente 21% O₂ en volumen en aire seco versus casi cero en el agua de poros en la superficie del acero embebido). Esto aumenta la corriente catódica disponible en varios órdenes de magnitud, y la tasa de corrosión se vuelve controlada por la conductividad iónica de la película de humedad en la superficie del acero expuesta y la disponibilidad de iones de cloruro para sostener la reacción de disolución anódica.

El humedecimiento y secado cíclicos típicos de las superficies de hormigón exteriores expuestas crea el ambiente de corrosión más agresivo — significativamente más agresivo que la inmersión continua porque: (1) durante los períodos húmedos, la capa de electrolito sobre el acero expuesto es gruesa y altamente conductora, soportando el transporte iónico rápido entre sitios anódicos y catódicos; (2) durante los períodos secos, la tasa de corrosión disminuye pero las sales de cloruro solubles se concentran en la superficie del acero, elevando la concentración local de cloruro en factores de 3–10×; (3) al rehumedecerse, la solución concentrada de cloruro produce una química local extremadamente agresiva en la superficie del acero, acelerando el inicio y la propagación de picaduras. Este ciclo húmedo-seco produce tasas de corrosión sostenidas de 50–200 µm/año en mediciones de campo — 10–50 veces más altas de lo que experimentaría el mismo acero mientras está embebido en hormigón contaminado con cloruros pero no agrietado.

Picadura Localizada vs. Corrosión General

La morfología de la corrosión en la armadura expuesta depende de la historia de cloruros del hormigón circundante. En armadura recién expuesta de un ambiente contaminado con cloruros (el caso típico para exposición a sales de deshielo), la corrosión es predominantemente picadura localizada en sitios donde la concentración de cloruro en la superficie del acero excede el umbral crítico. Las tasas de propagación de picaduras pueden alcanzar 0.5–1.0 mm/año en ambientes agresivos, lo que significa que una barra #4 (12.7 mm de diámetro) puede desarrollar una picadura de espesor completo en 6–18 meses. La picadura es estructuralmente más peligrosa que la corrosión general (uniforme) porque: las picaduras actúan como sitios de concentración de tensión reduciendo la vida a fatiga bajo carga cíclica; una sola picadura profunda puede reducir la sección transversal efectiva de la barra más que una reducción uniforme de la misma pérdida total de metal; y las picaduras son difíciles de detectar bajo incrustaciones de óxido intensas sin cepillado con alambre o limpieza abrasiva.

En armadura recién expuesta por corrosión inducida por carbonatación (que produce corrosión más general), la superficie del acero típicamente muestra una cobertura uniforme de óxido con pérdida de sección relativamente uniforme en toda la longitud expuesta. La corrosión general reduce la sección transversal de la barra de manera más predecible pero aún produce una pérdida de sección más rápida que la corrosión embebida.

Medidas Preventivas en la Etapa de Exposición

Cuando la reparación permanente inmediata de la armadura expuesta no es factible debido a plazos de adquisición, restricciones climáticas o limitaciones de gestión de tráfico, las medidas preventivas temporales pueden reducir la tasa de corrosión en un 50–80% y limitar la progresión de la pérdida de sección:

Aplicación de inhibidor de corrosión — El nitrito de calcio (CNI) y los inhibidores de corrosión migratorios (MCI) a base de amina/éster orgánico aplicados directamente a la superficie del acero expuesto pueden reducir la tasa de corrosión activa en un 50–80% cuando se aplican a las tasas de cobertura especificadas por el fabricante (típicamente 100–200 ml/m² para inhibidores aplicados en líquido). El inhibidor funciona mediante: (a) competencia con iones de cloruro por sitios de adsorción en la superficie del acero (nitrito de calcio), aumentando el umbral crítico de cloruros; o (b) formación de una película monomolecular hidrofóbica que bloquea la reacción catódica de reducción de oxígeno (tipos MCI). La efectividad depende de lograr una cobertura completa en todas las superficies de barra expuestas, incluyendo la parte inferior de las barras donde la corrosión es a menudo más activa pero más difícil de tratar.

Recubrimientos protectores temporales — Las imprimaciones ricas en zinc aplicadas con brocha o los recubrimientos epoxi de curado rápido pueden proporcionar protección a corto plazo (6–12 meses) para la armadura expuesta que espera reparación permanente. Los requisitos de preparación de superficie son menos estrictos que para los recubrimientos de reparación permanente (cepillado para eliminar la capa de óxido suelta en lugar de limpieza por chorro SSPC-SP 10). Estos recubrimientos son de sacrificio — protegen por una duración limitada pero no deben considerarse reparaciones permanentes.

Barreras de humedad aplicadas en superficie — Para armadura expuesta en superficies horizontales (losas de puentes, losas de estacionamiento), una cubierta impermeable temporal (lámina plástica, parche de mezcla asfáltica en frío para tráfico vehicular o mortero cementicio de fraguado rápido) puede prevenir el contacto directo del agua de lluvia con el acero expuesto, reduciendo la tasa de corrosión al limitar la disponibilidad de electrolito.

Documentación y Medición

La documentación precisa y completa de la armadura expuesta es esencial para la integridad de los datos del sistema de gestión de puentes (BMS), la priorización defendible de reparaciones, el análisis de tendencias de condición a largo plazo y el cumplimiento legal/regulatorio (en caso de un fallo o incidente estructural donde los registros de inspección estén sujetos a descubrimiento). El marco de inspección a nivel de elemento AASHTO y los requisitos NBIS (23 CFR 650 Subparte C) especifican estándares mínimos de documentación.

Parámetros de Medición Requeridos

Para cada instancia de armadura expuesta identificada durante la inspección, los siguientes parámetros deben documentarse según los estándares a nivel de elemento AASHTO y los manuales suplementarios de los DOT estatales:

Ubicación del defecto — Elemento estructural (identificado por número de elemento AASHTO e identificador de elemento del plano del puente), referencia de segmento o vano, y posición dentro del segmento (número de estación, distancia desde apoyo/cojinete, identificación de cara para vigas y columnas). Coordenadas GPS capturadas con precisión de ±0.5 m o mejor, con referencia del sistema de coordenadas (NAD83, State Plane o WGS84). Para inspecciones automatizadas de TarmacView, las coordenadas se referencian a la posición RTK-GPS del dron en el momento de la captura de la imagen.

Dimensiones de exposición — Longitud y ancho del área de armadura expuesta medida a lo largo de la superficie del hormigón. Para elementos medidos por área (losas, losas planas), dimensiones al 0.1 pie (30 mm) más cercano en ambas direcciones principales. Para elementos medidos linealmente (vigas, trabes, columnas), la extensión lineal de la zona de exposición al 0.1 pie más cercano a lo largo del eje del elemento. Para detección automatizada, TarmacView calcula el área del defecto en pulgadas cuadradas o centímetros cuadrados a partir de la máscara de segmentación a nivel de píxel utilizando el modelo de cámara calibrado.

Número y configuración de barras expuestas — Conteo de barras individuales visibles en el sitio de exposición. Identificación de la capa de barra (malla superior, malla inferior, longitudinal, transversal, estribos/amarres). Separación de barras centro a centro cuando sea medible. Para exposición de múltiples capas (tanto malla superior como inferior expuestas en una región de losa desconchada), cada capa se documenta por separado.

Identificación del tamaño de barra — Designación del tamaño nominal de barra (ej., #3, #4, #5, #6, #8 según ASTM A615 o A706) determinada por medición directa de la porción no corroída de la barra utilizando un calibrador digital con precisión de ±0.001 pulg (±0.025 mm), o por referencia a los documentos de construcción originales. Diámetros estándar de barras deformadas: #3 = 0.375 pulg (9.5 mm), #4 = 0.500 pulg (12.7 mm), #5 = 0.625 pulg (15.9 mm), #6 = 0.750 pulg (19.1 mm), #7 = 0.875 pulg (22.2 mm), #8 = 1.000 pulg (25.4 mm).

Medición de pérdida de sección — Para clasificaciones de estado de condición 3 y 4 de AASHTO, el diámetro mínimo restante de la barra medido en la sección transversal más corroída. La medición se realiza después de limpiar la superficie de la barra con un cepillo de alambre para eliminar la capa de óxido suelta. La pérdida de sección se expresa como: (a) diámetro restante en pulg/mm, (b) área transversal restante en sq in/sq mm, y (c) porcentaje del área nominal original perdida. Se toman múltiples mediciones de barra si más de una barra está expuesta en la misma ubicación.

Descripción de la condición de corrosión — Caracterización cualitativa: (a) apariencia del óxido superficial (óxido ligero, incrustación moderada, descamación intensa, laminado); (b) color del óxido (naranja, marrón rojizo, marrón oscuro, negro) que puede indicar diferente mineralogía de productos de corrosión; (c) descripción de picaduras (ninguna, picadura ligera, picadura moderada con pits < 2 mm de profundidad, picadura severa con pits > 2 mm de profundidad); (d) descamación o exfoliación activa de capas de óxido, indicando corrosión activa en curso.

Documentación de defectos asociados — Presencia y estado de condición de defectos colocalizados: delaminación/desconchamiento (defecto 1080), manchas de óxido (1120), agrietamiento (1130) y abrasión/desgaste (1190) dentro e inmediatamente adyacentes a la zona de exposición. La interacción entre estos defectos determina la asignación de condición general del elemento bajo la regla de AASHTO del peor defecto gobierna.

Estándares de Fotografía

La fotografía de inspección compatible con NBIS de armadura expuesta requiere: escala de referencia (barra de escala, regla o moneda de diámetro conocido colocada adyacente y en el mismo plano que la armadura expuesta); representación de color verdadero (balance de blancos calibrado, sin mejora de color artificial que pueda ocultar o exagerar las manchas de óxido); múltiples perspectivas (vista frontal que muestre el plano de exposición y las dimensiones del defecto, y vista oblicua que muestre la profundidad de exposición y la posición de la barra dentro de la sección transversal); foto de contexto (campo de visión suficientemente amplio para identificar el elemento y la ubicación dentro de la estructura general); resolución mínima de 12 megapíxeles con el área del defecto ocupando al menos el 20% del cuadro de la imagen; e iluminación ambiental suficiente para mostrar el color verdadero del óxido sin lavado por flash ni sombras profundas.

El módulo de adquisición de imágenes de TarmacView aplica todos los requisitos de calidad fotográfica durante la captura, proporcionando retroalimentación en tiempo real al inspector si falta la escala de referencia, la iluminación es inadecuada o la resolución cae por debajo del umbral mínimo.

Enfoques de Reparación

La selección de un enfoque de reparación apropiado para la armadura expuesta sigue un proceso de decisión estructurado gobernado por el estado de condición AASHTO, la función del elemento estructural, la extensión de la contaminación por cloruros en el hormigón circundante y la estrategia de gestión de activos a largo plazo del propietario. ACI 546R (Guía para la Reparación de Hormigón) y la Guía No. 03734 del ICRI (Instituto Internacional de Reparación de Hormigón) proporcionan la metodología estándar de la industria.

Reparación del Estado de Condición 2 (Sin Pérdida de Sección Medible)

Para la armadura expuesta determinada en el estado de condición 2 de AASHTO (sin pérdida de sección medible, la barra conserva la sección transversal completa), la secuencia de reparación estándar según ACI 546R e ICRI Chip 2 (Estándares de Preparación de Superficie) consta de seis pasos:

Paso 1: Eliminación de hormigón insonoro — Todo el hormigón desconchado, delaminado o de otro modo insonoro dentro de la zona de reparación se elimina hasta una profundidad mínima de 1 pulgada (25 mm) detrás de la superficie de la barra expuesta. La zona de eliminación debe extenderse lateralmente al menos 6 pulgadas (150 mm) más allá del perímetro visible del desconchamiento hacia el hormigón sano que no muestre delaminación al sondeo. La hidrodemolición (chorro de agua a alta presión a 10,000–20,000 psi) es el método de eliminación preferido para losas de puentes porque elimina selectivamente el hormigón insonoro sin dañar el hormigón sano ni las barras de refuerzo. Se utilizan martillos neumáticos y herramientas manuales para áreas de reparación más pequeñas y elementos verticales/superiores. El corte con sierra de los bordes perimetrales a una profundidad mínima de 0.5 pulg (13 mm) proporciona un borde de terminación limpio y evita el borde afinado del material de reparación.

Paso 2: Preparación de la superficie del acero — La armadura expuesta se limpia según SSPC-SP 10 (Limpieza por Chorro a Metal Casi Blanco) según la norma SSPC (Sociedad de Recubrimientos Protectores). El chorro abrasivo con grano fino sin sílice (granate u óxido de aluminio) es el método preferido. Los métodos alternativos incluyen la desincrustación con pistola de agujas y el cepillado mecánico con alambre para áreas de reparación pequeñas. Todos los productos de corrosión, cascarilla de laminación, óxido, contaminantes superficiales y depósitos cargados de cloruros deben eliminarse de toda la superficie visible de la barra, incluyendo la parte inferior de la barra (el lado expuesto que mira hacia el sustrato de hormigón). La superficie de acero limpiada debe mostrar una apariencia metálica gris-blanca uniforme cuando se observe sin aumento. La limpieza superficial se verifica mediante comparación visual con fotografías de referencia SSPC-VIS 1.

Paso 3: Recubrimiento de protección contra corrosión — Dentro de las 4 horas posteriores a la preparación de la superficie (para prevenir la reoxidación), se aplica un recubrimiento o imprimación inhibidor de corrosión a la armadura limpiada. Las opciones incluyen: (a) imprimaciones orgánicas o inorgánicas ricas en zinc: 85–92% de polvo de zinc en peso en la película seca, espesor mínimo de película seca de 3–5 mils; (b) recubrimientos epoxi: 100% sólidos, sistemas sin solventes con DFT mínimo de 8–12 mils; o (c) recubrimientos cementicios/modificados con polímeros que contienen inhibidores de corrosión. Todos los recubrimientos deben extenderse al menos 3 pulgadas (75 mm) sobre la barra sana más allá de la terminación visible de la zona de corrosión.

Paso 4: Mejora de la adherencia — Antes de colocar el material de reparación, el sustrato de hormigón se prehumedece hasta una condición de superficie saturada-seca (SSD). Se aplica con brocha un agente de adherencia cementicio (lechada de cemento o emulsión de polímero) al sustrato inmediatamente antes de la colocación del material.

Paso 5: Colocación del material de reparación — El recubrimiento de hormigón se restaura utilizando un mortero de reparación estructural que cumpla con ASTM C928 (Especificación Estándar para Materiales Cementicios de Fraguado Rápido, Secos y Envasados para Reparaciones de Hormigón). Los criterios de selección de materiales según ACI 546R incluyen: (a) resistencia a compresión ≥ f’c del hormigón original o mínimo 4,000 psi (28 MPa) para aplicaciones de puentes; (b) módulo de elasticidad dentro del 20% del hormigón original (típicamente 3.0–4.5 Msi para hormigón de peso normal); (c) coeficiente de expansión térmica dentro de 2.0 × 10⁻⁶/°F del hormigón original para elementos exteriores sujetos a ciclos térmicos; (d) contracción por secado ≤ 0.05% a 28 días según ASTM C157; (e) permeabilidad al ión cloruro ≤ 2,000 culombios según ASTM C1202 a 28 días para aplicaciones de losas de puentes.

Paso 6: Curado — El curado húmedo se mantiene durante un mínimo de 7 días para morteros de reparación cementicios, o de acuerdo con el procedimiento de curado publicado por el fabricante para materiales de reparación modificados con polímeros y premezclados. Los métodos de curado incluyen: arpillera húmeda y lámina de polietileno, compuestos de curado formadores de membrana líquida aplicados por pulverización, o nebulización continua de agua. El secado prematuro es una de las causas más comunes de fallo de adherencia del mortero de reparación, agrietamiento por contracción y posterior redeterioro.

Reparación del Estado de Condición 3 (Pérdida de Sección Medible)

Para la armadura expuesta en estado de condición 3 (pérdida de sección medible que aún no requiere revisión estructural), se realiza la misma secuencia de reparación de seis pasos que para CS 2, con las siguientes adiciones y modificaciones:

Evaluación estructural — Un ingeniero estructural determina la capacidad restante del refuerzo calculando el área de la barra después de deducir la pérdida de sección medida. Si la capacidad restante está por debajo de la demanda requerida para el elemento (bajo la combinación de cargas aplicable según AASHTO LRFD), se debe añadir refuerzo suplementario.

Instalación de refuerzo suplementario — Cuando sea necesario, se instalan barras adicionales para restaurar la capacidad de diseño original: (a) acopladores mecánicos (conexiones barra a barra utilizando acopladores roscados, acopladores ensamblados a presión o acopladores de manguito inyectados con mortero) conectan barras nuevas a barras sanas existentes más allá de la zona de reparación; (b) barras de anclaje perforadas e inyectadas con epoxi instaladas en el hormigón original con un embehimiento mínimo de 12 diámetros de barra (12d_b) según los requisitos de longitud de desarrollo de ACI 318; (c) laminados de FRP adheridos externamente (refuerzo de fibra de carbono o vidrio en una matriz epoxi) aplicados a la superficie del hormigón para complementar el área de acero reducida.

Restauración de la sección — El material de reparación se construye para restaurar la sección transversal estructural original, incluyendo la profundidad completa del recubrimiento de hormigón especificado. Para aplicaciones verticales y superiores, típicamente se requiere encofrado a menos que se utilice un mortero de reparación de grado de llana en capas que no excedan 1 pulg (25 mm) por aplicación.

Reparación del Estado de Condición 4 (Deficiencia Estructural)

Para la armadura expuesta en estado de condición 4 (pérdida de sección que justifica revisión estructural más allá), el diseño de reparación debe ser preparado y sellado por un ingeniero profesional licenciado con experiencia en reparación de hormigón y rehabilitación estructural. Los enfoques incluyen las siguientes opciones, solas o en combinación:

Fortalecimiento estructural — Los métodos incluyen: FRP adherido externamente (fibra de carbono o vidrio, aplicado según ACI 440.2R Guía para el Diseño y Construcción de Sistemas FRP Adheridos Externamente para el Fortalecimiento de Estructuras de Hormigón); adhesión de placas de acero usando adhesivos epoxi y pernos pasantes; agrandamiento de sección mediante encofrado y colado de nuevo hormigón (espesor añadido mínimo de 4 pulg o 100 mm para acción compuesta efectiva); postensado externo para vigas y losas. Cada método requiere un análisis estructural que demuestre que el elemento fortalecido puede soportar las cargas requeridas con la sección de refuerzo reducida y los materiales de fortalecimiento añadidos actuando de manera compuesta.

Protección catódica (CP) — Para estructuras contaminadas con cloruros donde el mecanismo de corrosión permanece activo en el hormigón sano circundante, la CP es el único método que puede detener la corrosión en curso en el acero embebido sin eliminar todo el hormigón contaminado. Se utilizan dos tipos de CP: (a) CP galvánica utilizando ánodos de zinc o magnesio de sacrificio embebidos en el mortero de reparación (ánodos discretos con espaciamiento de 24–48 pulg) o zinc rociado térmicamente aplicado en superficie (arco de alambre doble). La CP galvánica proporciona 10–15 años de protección y no requiere alimentación externa; (b) CP por corriente impresa (ICCP) utilizando un transformador/rectificador que entrega 1–20 A de corriente continua a 2–24 V a una malla o cinta de ánodo de titanio recubierto de óxido de metal mixto (MMO) embebida en una sobrecarpeta cementicia o aplicada a la superficie del hormigón. La ICCP puede proporcionar 20–30+ años de protección pero requiere monitoreo continuo (cada 2–4 meses según NACE SP0290) y ajuste periódico del sistema. El diseño de sistemas CP sigue NACE SP0290 (Protección Catódica por Corriente Impresa de Acero de Refuerzo en Estructuras de Hormigón Expuestas Atmosféricamente) y NACE SP0408 (Protección Catódica de Acero de Refuerzo en Estructuras de Hormigón usando Ánodos Rociados Térmicamente).

Reemplazo de hormigón — Cuando la contaminación por cloruros se extiende sobre grandes áreas del elemento (ej., contaminación de toda la malla superior de una losa de puente), la capa de hormigón afectada se elimina hasta una profundidad de 2–4 pulg (50–100 mm), el refuerzo expuesto se limpia y protege como se describió anteriormente, y se coloca nuevo hormigón o una sobrecarpeta de alto rendimiento. Puede ser necesaria la eliminación de la losa de espesor completo cuando la contaminación se extiende a través de todo el espesor de la losa.

Restricción o limitación de carga — Si la capacidad estructural no puede restaurarse al nivel de diseño, el elemento o estructura se restringe a límites de carga reducidos según el Manual AASHTO para la Evaluación de Puentes (MBE), Sección 6.

El Efecto de Ánodo Incipiente

Una consideración crítica para cualquier reparación localizada de parcheo en una estructura contaminada con cloruros es el efecto de ánodo incipiente (efecto halo, efecto anillo). Cuando un área corroída de un elemento de hormigón contaminado con cloruros se parchea con mortero de reparación nuevo, libre de cloruros, el equilibrio electroquímico se altera: el área parcheada tiene alta alcalinidad (pH > 12.5) y bajo contenido de cloruros, haciendo que el acero en el parche sea pasivo. El hormigón circundante contaminado con cloruros tiene mayor contenido de cloruros y menor pH, haciendo que ese acero sea activo. El acero pasivo en el parche actúa como un cátodo grande y eficiente, y el acero activo adyacente se convierte en el ánodo de una celda de corrosión de macrocelda. Esto impulsa la corrosión acelerada en el acero no tratado en el perímetro del parche — típicamente produciendo nuevo desconchamiento y armadura expuesta 2–5 años después de colocado el parche. El efecto de ánodo incipiente es la razón principal por la que las reparaciones de parcheo aisladas en losas de puentes contaminadas con cloruros tienen una vida útil media de solo 3–7 años antes de la recurrencia en los bordes del parche, según lo documentado en múltiples estudios de FHWA y SHRP.

Las estrategias de mitigación incluyen: extender el límite de la reparación al menos 12–24 pulg (300–600 mm) más allá de la zona de daño visible; eliminar todo el hormigón contaminado con cloruros dentro de la cavidad de reparación (verificado mediante ensayo de cloruros del sustrato); colocar ánodos galvánicos de sacrificio en el perímetro del parche para prevenir la formación de macroceldas; y como medida final, aplicar protección catódica en todo el elemento para proteger tanto las áreas parcheadas como las no parcheadas.

Resumen de la Matriz de Decisión de Inspección de Armadura Expuesta

Glosario de Términos Relacionados

Recubrimiento de hormigón — La distancia medida desde la superficie del hormigón hasta la superficie más cercana del acero de refuerzo embebido. ACI 318 especifica profundidades mínimas de recubrimiento que van desde 0.75 pulg (19 mm) para losas interiores hasta 3 pulg (76 mm) para hormigón en contacto con el suelo. La pérdida de recubrimiento es la causa física directa de la exposición de la armadura.

Inhibidor de corrosión — Un aditivo químico o recubrimiento que reduce la tasa de corrosión del acero mediante: (a) competencia con iones de cloruro por sitios de adsorción en la superficie del acero (inhibidores anódicos como el nitrito de calcio), (b) formación de una película de barrera protectora (inhibidores orgánicos a base de amina), o (c) aumento de la resistividad eléctrica de la solución de poros.

Delaminación — Separación planar dentro de una masa de hormigón, que típicamente ocurre a lo largo o justo encima del plano de la capa superior de refuerzo. La delaminación es detectable mediante arrastre de cadena o sondeo con martillo según ASTM D4580 antes de que ocurra el desconchamiento visible.

Potencial de media celda (ASTM C876) — Una medición electroquímica no destructiva que mapea la probabilidad de corrosión activa en el acero de refuerzo. Se coloca un electrodo de referencia de cobre-sulfato de cobre (Cu/CuSO₄) en la superficie del hormigón y se mide la diferencia de potencial entre el electrodo y el acero embebido. Los potenciales más negativos que −350 mV indican >90% de probabilidad de corrosión activa.

Película pasiva — Una capa delgada (2–5 nm) de óxido/hidróxido férrico que se forma en las superficies de acero en el ambiente altamente alcalino (pH 12.5–13.5) de la solución de poros del hormigón. La película pasiva es termodinámicamente estable en condiciones alcalinas y reduce la tasa de corrosión a niveles insignificantes.

Picadura — Corrosión altamente localizada que produce cavidades estrechas y profundas (pits) en la superficie del acero. La picadura es estructuralmente más dañina que la corrosión general uniforme porque las tasas de propagación de pits son 5–10× más altas y los pits actúan como sitios de concentración de tensión.

Desconchamiento — La rotura de fragmentos de hormigón de una masa más grande. Los desconchamientos se caracterizan por su profundidad (más superficial o más profunda que el recubrimiento del refuerzo) y extensión lateral, según lo clasificado por el defecto AASHTO 1080.

Pérdida de sección — La reducción del área transversal del refuerzo expresada como un porcentaje del área nominal original. Se mide limpiando la barra y midiendo el diámetro mínimo restante en la sección transversal más corroída.

Medidor de recubrimiento (pachómetro) — Un instrumento NDT electromagnético que mide la profundidad del recubrimiento de hormigón sobre el acero de refuerzo y puede mapear la ubicación, separación y diámetro de las barras.

Protección catódica (CP) — Un sistema de control de corrosión electroquímico que detiene la corrosión polarizando el acero de refuerzo a un potencial en el que la reacción de disolución anódica no puede ocurrir. Se utilizan dos sistemas de CP en estructuras de hormigón: CP galvánica utilizando ánodos de zinc o magnesio de sacrificio, y CP por corriente impresa (ICCP) utilizando una fuente de alimentación externa de CC y ánodos inertes de titanio con óxido de metal mixto (MMO).
