El microsurfacing es un sistema de revestimiento de mezcla en frío, modificado con polímeros y de fraguado rápido, diseñado para carreteras de alto tráfico, pistas de aeropuertos y calles de rodaje. Proporciona un tratamiento superficial duradero que restaura la fricción, rellena roderas de hasta 38 mm de profundidad y sella el pavimento contra la entrada de agua y la oxidación.
El microsurfacing es un sistema de tratamiento superficial de alta resistencia aplicado en frío que combina asfalto emulsionado modificado con polímeros, agregado mineral triturado de alta calidad, fillers minerales, agua y aditivos de control de obra. A diferencia de los sistemas convencionales de slurry seal que dependen de la evaporación del agua para el curado, el microsurfacing utiliza un mecanismo controlado de rotura química —desencadenado por la interacción entre la emulsión catiónica y el filler mineral— que permite que la mezcla fragüe y cure rápidamente sin depender de la temperatura ambiente ni de la radiación solar. Esta característica única convierte al microsurfacing en una herramienta versátil de preservación de pavimentos adecuada para carreteras de alto tráfico, pistas de aeropuertos, calles de rodaje, plataformas y otros pavimentos aeroportuarios donde el rápido retorno al servicio y la durabilidad a largo plazo son esenciales.
El microsurfacing pertenece a la familia de los sistemas de revestimiento con lechada asfáltica, que también incluye el slurry seal convencional, pero difiere en varios aspectos fundamentales que afectan el rendimiento, la metodología de aplicación y los casos de uso adecuados. La International Slurry Surfacing Association (ISSA) define el microsurfacing como una mezcla de asfalto emulsionado catiónico modificado con polímeros, agregado mineral 100% triturado, filler mineral, agua y aditivos, proporcionada, mezclada y distribuida uniformemente sobre una superficie debidamente preparada. El microsurfacing curado produce una capa densa, estable y resistente al deslizamiento que se adhiere firmemente al pavimento existente.
La diferencia crítica entre el microsurfacing y el slurry seal radica en el mecanismo de curado químico. El slurry seal endurece mediante la evaporación del agua de la emulsión asfáltica, un proceso que depende de la temperatura ambiente, la humedad, la velocidad del viento y la radiación solar. Esto limita la aplicación del slurry seal a condiciones cálidas y secas, y lo hace inadecuado para áreas sombreadas, climas fríos o estaciones con alta humedad. El microsurfacing, por el contrario, utiliza la desestabilización química de la emulsión mediante la adición de fillers minerales como cemento Portland o cal hidratada, lo que desencadena una rotura rápida y fragua la mezcla en 15 a 30 minutos independientemente de las condiciones climáticas. Este mecanismo de rotura química permite aplicar el microsurfacing en condiciones climáticas marginales, en carreteras sombreadas y a temperaturas más frías que impedirían una colocación exitosa del slurry seal.
Otras diferencias incluyen la inclusión obligatoria de modificación con polímeros en la emulsión para microsurfacing (mínimo 3% de sólidos poliméricos en peso de asfalto residual), el requisito de agregado 100% triturado con mayor angularidad y resistencia, y la capacidad de aplicar microsurfacing en espesores variables —incluyendo construcción multicapa de hasta 38 mm de profundidad para relleno de roderas. El slurry seal se limita típicamente a aplicaciones de una sola capa con un espesor de 1 a 1.5 veces el tamaño máximo del agregado y no está diseñado para la corrección estructural de deformaciones superficiales. El costo del microsurfacing es aproximadamente un 30 a 50% mayor que el del slurry seal, pero su vida útil extendida, el retorno más rápido del tráfico y la capacidad de relleno de roderas justifican la prima para aplicaciones de mayor tráfico.
| Propiedad | Slurry Seal | Microsurfacing |
|---|---|---|
| Tipo de emulsión | Catiónica de fraguado lento (CSS-1, CSS-1h) | CQS-1h modificada con polímeros (mínimo 3% de polímero) |
| Mecanismo de curado | Evaporación de agua (lento, dependiente del clima) | Rotura química (rápido, independiente del clima) |
| Requisito del agregado | Triturado/semi-triturado convencional | 100% triturado, alta calidad (granito, escoria, basalto) |
| Espesor máximo de una sola capa | 6-10 mm (~1.5x tamaño superior del agregado) | 10-15 mm (puede acumularse en múltiples pasadas) |
| Capacidad de relleno de roderas | No recomendada | Sí, hasta 38 mm en múltiples capas |
| Tiempo de retorno del tráfico | 1-4 horas (más lento en condiciones frías/húmedas) | Menos de 1 hora (15-30 minutos típicamente) |
| Requisito de polímeros | Opcional | Obligatorio (mínimo 3% en peso de betún) |
| Vida útil típica | 3-5 años | 5-7 años (hasta 10 años en pavimentos en buen estado) |
| Niveles de tráfico adecuados | Bajo a medio (residencial, secundario) | Medio a muy alto (arterias, autopistas, aeropuertos) |

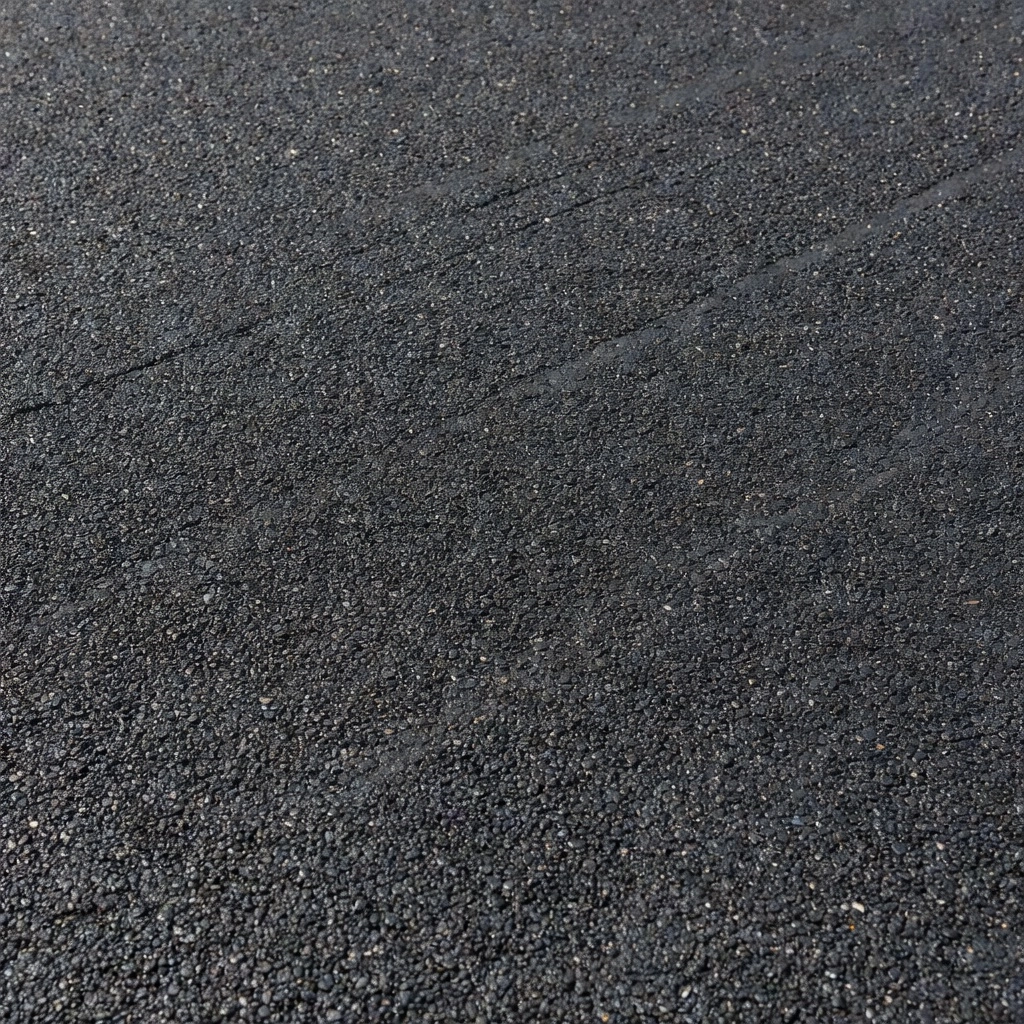

El rendimiento de un sistema de microsurfacing depende de la calidad y compatibilidad de sus materiales constituyentes —la emulsión asfáltica modificada con polímeros, el agregado mineral, el filler mineral y los diversos aditivos químicos utilizados para controlar el tiempo de fraguado y la trabajabilidad. Cada componente debe cumplir con las especificaciones definidas en ISSA A143, ASTM D6372 y AASHTO MP 31 para garantizar un tratamiento duradero y de larga vida útil.
Asfalto Emulsionado Modificado con Polímeros. La emulsión utilizada en el microsurfacing es un grado catiónico de fraguado rápido designado CQS-1h según AASHTO M 208 o ASTM D 2397, con modificación adicional de polímeros. El polímero —típicamente estireno-butadieno-estireno (SBS) , estireno-butadieno (SBR) o etileno-acetato de vinilo (EVA) — se muele o mezcla en el asfalto base o en la solución emulsionante antes del proceso de emulsificación. El contenido de polímero debe ser mínimo de 3% de sólidos poliméricos en peso de asfalto residual, aunque muchos sistemas de alto rendimiento utilizan un 5% o más. La modificación con polímeros mejora la cohesión y elasticidad, aumenta la resistencia a la formación de roderas y al agrietamiento, realza la adherencia al pavimento existente y extiende el rango de temperatura en el que el material se desempeña eficazmente. Después de la destilación, el residuo de emulsión debe tener un punto de ablandamiento mínimo de 57 °C (aparato anillo y bola), un rango de penetración de 40 a 90 dmm a 25 °C y un residuo mínimo del 62% en peso de la emulsión. La emulsión debe presentar menos del 1% de asentamiento y estabilidad de almacenamiento durante 24 horas.
Agregado Mineral. El componente de agregado constituye del 85 al 93 por ciento del microsurfacing curado en peso y debe ser 100% triturado a partir de roca madre más grande que la piedra más grande de la granulometría. Los tipos de roca adecuados incluyen granito, basalto (basalto/diabasas), cuarcita, escoria de alto horno, caliza y otros materiales de alta calidad resistentes a la abrasión. El agregado debe tener una pérdida por abrasión Los Ángeles máxima del 30% (ASTM C131), una pérdida de solidez máxima del 15% usando sulfato de sodio o máxima del 20% usando sulfato de magnesio (ASTM C88), y las partículas trituradas deben tener dos o más caras fracturadas a una tasa mínima del 50% para Tipo II o 75% para granulometrías Tipo III. La ISSA A143 define dos bandas principales de granulometría del agregado:
| Tamaño de Tamiz | Tipo II (Estándar) | Tipo III (Servicio Pesado) |
|---|---|---|
| 9.5 mm (3/8") | 100 | 100 |
| 4.75 mm (No. 4) | 90-100 | 70-90 |
| 2.36 mm (No. 8) | 65-90 | 45-70 |
| 1.18 mm (No. 16) | 45-70 | 28-50 |
| 600 µm (No. 30) | 30-50 | 19-34 |
| 300 µm (No. 50) | 18-30 | 12-25 |
| 150 µm (No. 100) | 10-21 | 7-18 |
| 75 µm (No. 200) | 5-15 | 5-15 |
El Tipo II utiliza una granulometría más fina y es adecuado para aplicaciones estándar de microsurfacing como sellado superficial, restauración de fricción y relleno ligero de roderas. El Tipo III utiliza una granulometría más gruesa que proporciona una textura más abierta, mayor contacto piedra-contra-piedra y mayor resistencia a los esfuerzos cortantes, lo que lo convierte en la opción preferida para áreas de tráfico pesado, relleno profundo de roderas y aplicaciones de alta tensión, incluyendo pavimentos aeroportuarios.
Filler Mineral y Aditivos Químicos. El filler mineral —típicamente cemento Portland (Tipo I o Tipo I/II), cal hidratada o piedra caliza molida— cumple múltiples funciones críticas: acelera la rotura química de la emulsión, controla la velocidad de fraguado, mejora la cohesión de la mezcla y llena los vacíos entre las partículas del agregado. El contenido de filler generalmente varía del 0.5% al 3.0% en peso del agregado seco, con la dosificación específica ajustada durante el diseño de la mezcla para lograr el tiempo de fraguado y el desarrollo de cohesión objetivo. Se pueden añadir aditivos químicos como agentes de control de rotura (retardadores o aceleradores) en el momento de la mezcla para ajustar el comportamiento de fraguado según las condiciones de la obra —temperatura, humedad, contenido de humedad del agregado y velocidad del viento. Se puede utilizar sulfato de aluminio o compuestos similares como aceleradores, mientras que ciertos fosfatos o lignosulfonatos actúan como retardadores.
El diseño de mezcla para microsurfacing se realiza de acuerdo con ISSA A143 (Recommended Performance Guidelines for Micro Surfacing) , la norma industrial definitiva que define los métodos de ensayo, valores objetivo y criterios de aceptación para calificar un sistema de microsurfacing. Un diseño de mezcla completo evalúa la compatibilidad de la emulsión, el agregado, el filler y los aditivos, y verifica que la mezcla optimizada cumpla con los umbrales mínimos de rendimiento en seis ensayos clave de laboratorio.
Ensayo de Cohesión (ISSA TB 139). Este ensayo mide la tasa de ganancia de resistencia de la mezcla de microsurfacing a lo largo del tiempo, simulando el proceso de curado en condiciones de temperatura controlada. El ensayo utiliza un cohesiómetro que aplica un par de torsión a un pie de goma presionado contra la superficie de una probeta compactada. Los requisitos mínimos son 12 in-lbs (1.4 N·m) a los 30 minutos y 23 in-lbs (2.6 N·m) a los 60 minutos. Estos valores aseguran que la superficie pueda soportar las cargas del tráfico dentro de la hora posterior a la colocación sin desprendimiento ni desplazamiento.
Pérdida por Abrasión en Pista Húmeda (ISSA TB 100 / ASTM D3910). Este ensayo determina la resistencia del microsurfacing curado a la abrasión por agua y tráfico. Una probeta pesada se sumerge en agua durante 72 horas, luego se somete a abrasión mediante una manguera de goma que rota contra la superficie durante 5 minutos. La pérdida por abrasión máxima permitida es de 807 g/m² (75 g/ft²) para granulometría Tipo II y 538 g/m² (50 g/ft²) para granulometría Tipo III a los 6 días de curado. Valores más bajos indican una superficie más duradera y resistente al agua.
Determinación de Exceso de Asfalto mediante Adherencia de Arena con Rueda Cargada (ISSA TB 109). Este ensayo detecta la tendencia de la mezcla curada a exudar o expulsar exceso de ligante a la superficie. Una rueda cargada (57 lb / 25.9 kg) aplica 1,000 ciclos de carga rodante sobre una probeta compactada cubierta con arena estándar. La adherencia de arena máxima permitida es de 538 g/m² (50 g/ft²). Valores más altos indican exceso de asfalto en la mezcla, lo que puede provocar exudación superficial, reducción de fricción y adherencia a los neumáticos de aeronaves o vehículos.
Ensayo de Tiempo de Mezcla (ISSA TB 113). Este ensayo simulado en obra determina la vida útil de la mezcla desde el punto de mezclado hasta la pérdida de trabajabilidad (cuando la mezcla se vuelve demasiado rígida para extenderse uniformemente). El tiempo mínimo de mezcla es de 120 segundos a la temperatura de obra designada. Un tiempo de mezcla inadecuado provoca una rotura prematura en la caja esparcidora, un acabado superficial deficiente y defectos de construcción.
Desplazamiento Vertical y Lateral (ISSA TB 147). Este ensayo evalúa la estabilidad de la mezcla de microsurfacing bajo cargas de tráfico simuladas. Una probeta compactada se somete a 1,000 ciclos de una rueda de goma cargada, y se mide la deformación vertical. El desplazamiento vertical máximo permitido es del 5% del espesor de la probeta. Esto es particularmente crítico para aplicaciones de relleno de roderas donde la mezcla debe resistir la redeformación bajo el tráfico.
Ensayo de Clasificación (ISSA TB 144). Este ensayo determina si el sistema de microsurfacing se clasifica como estándar o de fraguado rápido (QS) según el desarrollo de cohesión y las características del tiempo de mezcla. La mayoría de las aplicaciones aeroportuarias y de alto tráfico requieren una clasificación QS (fraguado rápido) , lo que indica que la mezcla alcanza una cohesión mínima de 12 in-lbs en 30 minutos y soporta el tráfico en 60 minutos.
El proceso de diseño de mezcla también establece el contenido óptimo de emulsión (típicamente 8.5% a 13.0% en peso del agregado seco), la dosificación de filler (0.5% a 3.0%) y el contenido de agua (para lograr la trabajabilidad objetivo). Todas las cantidades se expresan como porcentajes en peso del agregado seco. La fórmula de mezcla de obra define los valores objetivo para cada componente y las tolerancias de producción aceptables —típicamente ±0.5% para el contenido de emulsión, ±0.5% para el agua y tolerancias de granulometría para cada tamiz individual según lo especificado en ISSA A143.
El microsurfacing se produce y coloca utilizando equipos especializados que combinan las funciones de almacenamiento de materiales, dosificación, mezclado y aplicación en una sola unidad autopropulsada. Se utilizan dos configuraciones de equipo dependiendo de la escala y geometría del proyecto: camiones de lechada autónomos para proyectos más pequeños o segmentados, y pavimentadoras mezcladoras continuas para trabajos a gran escala y alta producción.
Camiones de Lechada (Autónomos). Un camión de lechada convencional lleva compartimentos individuales para agregado, emulsión, agua y filler, con una capacidad que generalmente varía de 8 a 15 toneladas de agregado. Los materiales se dosifican mediante alimentadores de banda calibrados, bombas de desplazamiento positivo y sinfines de velocidad variable hacia una mezcladora de paletas (pugmill) montada en la parte trasera del camión. El material mezclado se descarga en una caja esparcidora (micro box) que es remolcada detrás del camión. La caja esparcidora contiene sinfines horizontales que distribuyen la mezcla uniformemente a lo ancho de la aplicación (típicamente 2.5 a 3.7 metros), y reglas ajustables o alisadores controlan la profundidad de aplicación. Los camiones de lechada son autónomos durante la duración de su carga; una vez que se agota el agregado o la emulsión, el camión debe regresar a un punto de recarga, creando una junta de construcción transversal. Estas juntas son la fuente más común de irregularidades superficiales en el microsurfacing y deben gestionarse cuidadosamente superponiendo o afinando los bordes.
Pavimentadoras Mezcladoras Continuas. Para proyectos que requieren tramos largos e ininterrumpidos de tratamiento superficial —típicos de pistas de aeropuertos, calles de rodaje y autopistas principales— se utilizan máquinas pavimentadoras continuas (también llamadas pavimentadoras de funcionamiento continuo o máquinas de caja de alimentación). Estas máquinas anclan la ventaja de productividad del microsurfacing para trabajos a gran escala. Una pavimentadora continua tiene capacidades de almacenamiento más grandes para emulsión y agua, y está diseñada para recibir suministros continuos de agregado a través de un transportador o un camión de descarga inferior que circula junto o delante de la pavimentadora. Camiones cisterna de emulsión y camiones de agua reabastecen la máquina mientras está en movimiento, permitiendo que la pavimentadora opere sin detenerse para recargar. El resultado es una superficie sin juntas sin costuras de construcción transversales —una ventaja crítica para pavimentos aeroportuarios donde la uniformidad y suavidad superficial son primordiales.
La pavimentadora continua lleva tres cajas esparcidoras o micro boxes intercambiables en algunas configuraciones: una caja para relleno de roderas (estrecha, profunda, con sinfines confinados para depositar material en las trayectorias de las ruedas), una caja de nivelación (para capas de regularización en superficies irregulares) y una micro box estándar (para la capa superficial final). El operador de la máquina controla la tasa de aplicación, la relación emulsión-agregado, la alimentación de filler y el contenido de agua desde un panel de control central. Las velocidades de aplicación varían de 3 a 10 metros por minuto dependiendo del espesor de la capa y las especificaciones del proyecto.
Calibración y Control de Calidad. Antes de comenzar la producción, el equipo debe calibrarse completamente de acuerdo con los requisitos de ISSA A143. La calibración asegura que las cantidades dosificadas de agregado, emulsión, agua y filler entregadas durante la producción coincidan con la fórmula de mezcla de obra. El procedimiento de calibración implica la medición en tiempo real de cada flujo de material —típicamente pesando la producción de agregado durante un intervalo de tiempo, midiendo la producción de la bomba de emulsión en función de las revoluciones de la bomba y verificando las tasas del alimentador de filler. Se debe realizar una verificación de calibración al inicio de cada proyecto, después de cualquier cambio en la fuente de material y periódicamente durante la producción (típicamente una vez por turno).
Una de las capacidades definitorias del microsurfacing —y la razón principal por la que fue desarrollado originalmente en Alemania durante finales de los años 1960 y principios de los 1970— es su capacidad para rellenar roderas en las trayectorias de las ruedas sin necesidad de operaciones estructurales de fresado y reposición. Esta capacidad es particularmente valiosa para preservar la sección transversal del pavimento y el drenaje superficial del agua, y es la característica que distingue más claramente al microsurfacing de los sistemas convencionales de slurry seal.
Las roderas se forman en los pavimentos asfálticos como resultado de la consolidación (densificación de las capas del pavimento bajo el tráfico) y el flujo plástico (movimiento lateral de la mezcla asfáltica bajo esfuerzo cortante). Las profundidades de rodera de hasta 12 mm pueden corregirse típicamente en una sola pasada de microsurfacing, mientras que las roderas de 12 a 38 mm requieren múltiples aplicaciones. La práctica estándar para el relleno de roderas utiliza una caja esparcidora para relleno de roderas o una micro box modificada que confina la mezcla dentro de la trayectoria de la rueda mediante placas laterales o un ancho de caja estrecho que coincide con el ancho de la rodera. El material se enrasa a una profundidad controlada, ligeramente por encima del nivel de la rodera para compensar la consolidación del tráfico.
El procedimiento de relleno de roderas generalmente implica tres pasos secuenciales:
Múltiples agencias reportan la corrección exitosa de profundidades de rodera de hasta 38 mm (1.5 pulgadas) utilizando este enfoque por capas. El ligante modificado con polímeros y el agregado triturado de alta calidad proporcionan la estabilidad estructural necesaria para resistir la redeformación bajo el tráfico —una distinción crítica del slurry seal, que fluiría de vuelta a la rodera bajo carga. El ensayo de desplazamiento con rueda cargada (ISSA TB 147) durante el diseño de mezcla verifica que la mezcla de microsurfacing mantendrá su forma bajo la carga del tráfico.
Para pavimentos aeroportuarios, la corrección de roderas mediante microsurfacing es aplicable a calles de rodaje, plataformas y vías de servicio donde las profundidades de rodera son moderadas y la estructura del pavimento subyacente es sólida. Las roderas profundas (mayores de 38 mm) o las roderas acompañadas de agrietamiento estructural deben investigarse para detectar deficiencias estructurales subyacentes antes de aplicar microsurfacing como tratamiento correctivo. En esos casos, la corrección de roderas puede ser una solución temporal y las roderas pueden reaparecer a menos que se aborde la causa raíz —sobrecarga, subrasante débil o inestabilidad de la mezcla asfáltica.
El curado rápido del microsurfacing proporciona uno de sus beneficios operativos más significativos: retorno del tráfico en menos de una hora desde la aplicación. El mecanismo de rotura química desencadena un fraguado rápido que permite que la superficie acepte tráfico rodante (movimiento en línea recta) en 15 a 30 minutos en condiciones favorables y en 60 minutos para tráfico de parada y arranque o movimientos de giro. Este rápido retorno del tráfico es una ventaja decisiva para carreteras de alto tráfico, intersecciones urbanas y áreas de operación de aeronaves donde los cierres prolongados de carriles o pavimentos causan demoras costosas.
El proceso de curado procede en tres etapas. Etapa 1 — Mezclado y Colocación: La mezcla es fluida y trabajable durante un período controlado (mínimo 120 segundos de tiempo de mezcla según ISSA TB 113). Durante esta etapa, el material se extiende y nivela bajo la caja esparcidora. Etapa 2 — Rotura y Fraguado Inicial: El agua en la emulsión comienza a separarse del asfalto a medida que progresa la reacción de desestabilización química. La mezcla cambia de marrón a negro a medida que el asfalto recubre el agregado, y la superficie desarrolla suficiente cohesión para resistir el desplazamiento bajo tráfico peatonal ligero. Esta etapa ocurre típicamente dentro de los 15 a 30 minutos. Etapa 3 — Curado Final y Consolidación: La superficie alcanza la cohesión total (mínimo 23 in-lbs a los 60 minutos según ISSA TB 139) y puede aceptar cargas de tráfico rodante. El curado y la consolidación adicionales continúan durante las primeras 24 a 72 horas a medida que la humedad residual se evapora y el tráfico compacta y densifica aún más la superficie.
Para entornos aeroportuarios, la ventana de rápido retorno del tráfico significa que los cierres de pistas y calles de rodaje pueden programarse durante ventanas de mantenimiento nocturnas o entre períodos de tráfico pico, minimizando la interrupción de las operaciones de vuelo. La primera aplicación de microsurfacing aeroportuario del Kentucky Transportation Cabinet en el Capital City Airport (Frankfort, Kentucky) en 2019 demostró que un recubrimiento completo de calle de rodaje y pista podía completarse y devolverse al servicio dentro de un solo cierre de fin de semana —un plazo inalcanzable con recubrimientos de mezcla asfáltica en caliente que requieren compactación, enfriamiento y curado extendido.
Las ventajas operativas adicionales del microsurfacing incluyen:
La aplicación de microsurfacing en pavimentos aeroportuarios ha crecido constantemente desde principios de los años 2000, a medida que los operadores aeroportuarios buscan estrategias de preservación de pavimentos rentables y de baja interrupción. La Administración Federal de Aviación (FAA), bajo la Circular de Asesoramiento 150/5320-6G (Airport Pavement Design and Evaluation) , reconoce el microsurfacing como una técnica aceptada de preservación de pavimentos para pavimentos aeroportuarios flexibles (asfálticos). Si bien la guía principal de la FAA aborda el diseño estructural de pavimentos utilizando el software FAARFIELD, el Capítulo 4 de AC 150/5320-6G incluye explícitamente los tratamientos de preservación de pavimentos —incluyendo el microsurfacing— como una estrategia para extender la vida útil de pavimentos estructuralmente sólidos sin aumentar la capacidad estructural.
La Organización de Aviación Civil Internacional (ICAO), a través del Anexo 14 — Aeródromos y el Documento ICAO 9157 — Manual de Diseño de Aeródromos, Parte 3 (Pavimentos) , establece los requisitos de rendimiento para los pavimentos aeroportuarios, incluyendo las características de fricción, la uniformidad superficial y la capacidad de carga. Si bien la ICAO no prescribe tipos específicos de tratamiento de preservación, la organización requiere que las superficies pavimentadas mantengan características de fricción adecuadas (expresadas como número de fricción o µ) y que las irregularidades superficiales —incluyendo roderas y depresiones— no excedan las tolerancias operativas. El microsurfacing aborda directamente ambos requisitos al restaurar la resistencia al deslizamiento mediante la textura rugosa del agregado y al corregir roderas superficiales e irregularidades.
Aplicaciones Aeroportuarias Adecuadas. El microsurfacing se aplica más eficazmente en pavimentos aeroportuarios que cumplen con los siguientes criterios:
El uso de microsurfacing en pistas comerciales primarias es menos común, ya que las demandas estructurales de aeronaves pesadas de categoría de transporte (Boeing 737, Airbus A320 y mayores) que operan con presiones de neumáticos elevadas pueden exceder la capacidad estructural de los tratamientos superficiales delgados. Sin embargo, para pistas primarias en aeropuertos de aviación general y para pistas de aproximación no precisas en aeropuertos regionales, el microsurfacing ha sido aplicado con éxito por agencias como el Kentucky Transportation Cabinet (Capital City Airport), el Ohio Department of Transportation y numerosas autoridades aeroportuarias municipales.
Consideraciones Específicas para Aeropuertos. Antes de aplicar microsurfacing en pavimentos aeroportuarios, deben abordarse varios requisitos específicos del campo de aviación:
Un programa de inspección sistemática es esencial para verificar que la aplicación de microsurfacing cumpla con los estándares de calidad y para monitorear su rendimiento durante la vida útil. Las actividades de inspección se dividen en tres fases: inspección previa a la aplicación (verificar que el pavimento existente sea adecuado), inspección durante la aplicación (control de calidad durante la colocación) e inspección posterior a la aplicación (aceptación y monitoreo del rendimiento).
Inspección Previa a la Aplicación. El pavimento existente debe evaluarse en cuanto a su adecuación estructural, condición superficial y limpieza superficial. El pavimento debe ser estructuralmente sólido —libre de agrietamiento en piel de cocodrilo, fallos de base o agrietamiento extenso a profundidad completa. Los deterioros superficiales como desprendimiento, oxidación, exudación y agrietamiento estrecho (menos de 3 mm de ancho) son candidatos aceptables para el tratamiento. Las grietas de más de 3 mm deben sellarse antes de la aplicación del microsurfacing. La superficie debe barrerse para eliminar residuos sueltos, vegetación y contaminantes. Si hay depósitos de caucho en las pistas, la eliminación del caucho (química o mecánica) debe preceder a la aplicación. Las áreas de contaminación por combustible o aceite deben limpiarse o eliminarse para garantizar la adherencia del microsurfacing al pavimento subyacente.
Inspección Durante la Aplicación. Los controles de calidad clave durante la colocación incluyen:
Inspección Posterior a la Aplicación. Después de la colocación y el curado, la superficie terminada se inspecciona para:
Monitoreo del Rendimiento Durante la Vida Útil. Durante la vida útil del microsurfacing (típicamente 4 a 7 años), las inspecciones periódicas deben documentar el desarrollo de cualquiera de los siguientes deterioros: desprendimiento superficial (ravelling) (pérdida de agregado), exudación (flushing) (exceso de ligante que sube a la superficie por calor y tráfico), agrietamiento (grietas reflejadas que se propagan a través de la capa de microsurfacing), adherencia (tracking) (recogida de material por neumáticos de aeronaves o vehículos durante el clima cálido), delaminación (pérdida de adherencia entre el microsurfacing y el pavimento subyacente) y desgaste (pérdida de profundidad de textura y fricción). Cada tipo de deterioro tiene un nivel de severidad definido según las Guías de Evaluación de Rendimiento de ISSA, y los registros de inspección informan la decisión sobre cuándo se necesita un nuevo tratamiento.
El microsurfacing proporciona una vida útil de 4 a 7 años en pavimentos estructuralmente sólidos con aplicaciones adecuadamente diseñadas y construidas, basándose en datos de estudios de la FHWA (FHWA-SA-94-051), bases de datos de rendimiento de ISSA y experiencia de agencias documentada en trabajos de investigación como la revisión de la Canadian Technical Asphalt Association por Kucharek et al. (2010). En carreteras de bajo tráfico con deterioro mínimo y condiciones ambientales favorables, la vida útil puede extenderse más allá de 10 años. La vida útil está influenciada por los siguientes factores:
| Factor | Impacto en la Vida Útil |
|---|---|
| Condición preexistente del pavimento | Buena condición (Índice de Condición del Pavimento >70) permite mayor vida útil; base deteriorada acorta significativamente la vida |
| Volumen y carga de tráfico | Alto volumen de tráfico o cargas pesadas aceleran el desgaste; el microsurfacing no es un recubrimiento estructural |
| Calidad y granulometría del agregado | Tipo III (más grueso) con mayor resistencia a la abrasión extiende la vida útil en aplicaciones de alta tensión |
| Contenido de polímero de la emulsión | Mayor contenido de polímero (5%+) mejora la elasticidad y la resistencia al agrietamiento reflejado |
| Clima y entorno | Los ciclos de congelación-descongelación, la exposición a rayos UV y los químicos de deshielo aceleran el envejecimiento |
| Calidad de la construcción | La calibración adecuada, la aplicación uniforme y una buena adherencia son esenciales para la longevidad |
| Preparación de la superficie | El sellado o limpieza inadecuados de grietas reduce la adherencia y conduce a un fallo prematuro |
Programas de Tratamiento Cíclico. Muchas agencias de transporte implementan el microsurfacing como parte de un programa de preservación cíclica con intervalos de retratamiento de 5 a 7 años. Bajo este enfoque, un pavimento recibe su primer tratamiento de microsurfacing cuando está en buena condición estructural (Índice de Condición del Pavimento 70 a 100), y los tratamientos subsiguientes se aplican a intervalos regulares para mantener la superficie sellada y restaurar la fricción antes de que se desarrolle un deterioro significativo. Esta estrategia maximiza la rentabilidad del microsurfacing al prevenir la oxidación, la infiltración de agua y el desprendimiento del pavimento subyacente. El Kentucky Transportation Cabinet, por ejemplo, trata pavimentos seleccionados en un ciclo de 5 a 7 años, reportando que el microsurfacing en ciclo temprano retrasa la necesidad de recubrimientos estructurales de mezcla en caliente de 10 a 15 años.
Para pavimentos aeroportuarios, la decisión de retratamiento está impulsada por el deterioro de la fricción (medido por CFME), el desprendimiento superficial (pérdida de la matriz de agregado) o la reaparición de roderas e irregularidades superficiales. La AC 150/5320-6G de la FAA recomienda que se realicen estudios de fricción a intervalos de 1 a 3 años en pistas con más de 300 salidas anuales. Cuando los valores de fricción caen por debajo del nivel de planificación de mantenimiento (establecido por cada aeropuerto o jurisdicción), se activa el retratamiento con microsurfacing o un método alternativo de restauración superficial.
Comparación de Costo del Ciclo de Vida. El microsurfacing es uno de los tratamientos de preservación de pavimentos más rentables en términos de costo por año de vida extendida. El costo unitario típico varía de $3.00 a $6.00 por metro cuadrado ($2.50 a $5.00 por yarda cuadrada) dependiendo de la región geográfica, la disponibilidad de agregado, el tamaño del proyecto y el espesor de la capa. Esto se compara favorablemente con los recubrimientos delgados de mezcla asfáltica en caliente ($12 a $25 por metro cuadrado) y los recubrimientos estructurales ($30 a $60 por metro cuadrado). El costo anualizado equivalente del microsurfacing (dividiendo el costo unitario por la vida útil esperada) generalmente varía de $0.50 a $1.50 por metro cuadrado por año, lo que lo convierte en una de las opciones de preservación de menor costo para pavimentos de alto tráfico. Además, estudios de Nouryon (anteriormente AkzoNobel) muestran que el microsurfacing es más ecoeficiente que los recubrimientos delgados de mezcla en caliente —consumiendo menos energía no renovable y emitiendo menos CO₂ por metro cuadrado de superficie tratada— debido a la eliminación del secado y calentamiento del agregado durante la producción.
Reconocer y abordar los deterioros comunes que afectan al microsurfacing es esencial para maximizar la vida útil del tratamiento y prevenir fallos prematuros. A continuación se presenta un resumen de los mecanismos de deterioro más frecuentes:
Desprendimiento (Pérdida de Agregado). Las partículas de agregado se desprenden de la superficie, dejando una textura rugosa y picada. Esto es típicamente causado por un contenido insuficiente de ligante, mala compatibilidad agregado-emulsión, carga de tráfico prematura antes de que se desarrolle una cohesión adecuada, o envejecimiento y oxidación del ligante. La prevención implica verificar la pérdida por abrasión en pista húmeda del diseño de mezcla (ISSA TB 100), asegurar un tiempo de curado adecuado antes de abrir al tráfico y utilizar ligantes modificados con polímeros de mayor durabilidad.
Exudación (Exceso de Ligante). El ligante sube a la superficie, creando una película brillante y pegajosa que reduce la fricción y puede causar adherencia a los neumáticos de aeronaves o ruedas de vehículos. Las causas incluyen contenido excesivo de emulsión, vacíos de agregado inadecuados, colocación en condiciones cálidas sin ajustar el diseño de mezcla, o contenido insuficiente de filler. La corrección puede requerir absorción con arena o, en casos severos, remoción y reemplazo.
Delaminación (Pérdida de Adherencia). La capa de microsurfacing se separa del pavimento subyacente, a menudo visible como piezas sueltas que suenan o áreas agrietadas y desprendidas. Esto ocurre cuando la superficie existente está contaminada (polvo, aceite, humedad), cuando una capa de adherencia se aplica incorrectamente o se omite, cuando el microsurfacing se coloca sobre una superficie húmeda o congelada, o cuando las grietas reflejadas se propagan desde un sustrato inestable. La prevención requiere una preparación exhaustiva de la superficie, capa de adherencia si está especificada y un control estricto de la humedad durante la colocación.
Agrietamiento Reflejado. Las grietas en el pavimento subyacente se propagan a través de la capa de microsurfacing dentro de los 6 a 18 meses. Si bien el microsurfacing sella la superficie e impermeabiliza el pavimento, no evita la reflexión de grietas si el pavimento subyacente tiene movimiento activo de grietas. El sellado de grietas antes del microsurfacing es esencial para mitigar este deterioro.
Atrapamiento Prematuro y Adherencia a Neumáticos. En climas cálidos, el microsurfacing puede estar demasiado blando y adherirse bajo los neumáticos de aeronaves o vehículos, o atrapar partículas de caucho de los neumáticos. Esto es generalmente una función de la selección del grado de ligante y del contenido de polímero. El uso de ligantes con punto de ablandamiento más alto (punto de ablandamiento anillo y bola mínimo de 57 °C según ISSA A143) y una modificación adecuada con polímeros minimiza este riesgo.
Al comprender estos mecanismos de deterioro y abordarlos mediante un diseño de mezcla adecuado, preparación de superficie, procedimientos de aplicación y protocolos de inspección, los operadores aeroportuarios y los ingenieros de pavimentos pueden alcanzar el potencial completo de vida útil del microsurfacing como herramienta de preservación de pavimentos. Cuando se aplica como parte de un sistema integral de gestión de pavimentos con estudios de condición regulares y retratamiento oportuno, el microsurfacing es una de las estrategias más efectivas y sostenibles para mantener la seguridad, la fricción y la capacidad de servicio de pavimentos de alto tráfico —incluyendo el exigente entorno de los campos de aviación aeroportuarios.
Extienda la vida útil de sus pavimentos aeroportuarios con soluciones de microsurfacing de última generación. Nuestros expertos pueden ayudarle a diseñar, especificar y supervisar aplicaciones de microsurfacing para pistas, calles de rodaje y plataformas, garantizando el cumplimiento de las normas ICAO y FAA.
Un sello de lechada asfáltica es una mezcla de asfalto emulsionado, agregado fino, agua y aditivos aplicada como una capa delgada (3-10 mm) sobre superficies de...
Un sello de capa es un tratamiento superficial delgado a base de asfalto — normalmente emulsión o cutback — aplicado a un pavimento existente para impermeabiliz...
Un sello de gravilla (o sello de gravilla y ligante) es un tratamiento superficial de pavimentos que consiste en una capa de ligante asfáltico rociada, cubierta...
