El martillo de rebote Schmidt es un dispositivo impulsado por resorte que impacta superficies de hormigón y mide la distancia de rebote, proporcionando una indicación aproximada rápida de la dureza superficial y uniformidad correlacionada aproximadamente con la resistencia a la compresión. Cubre el principio, funcionamiento, procedimiento ASTM C805, calibración, curvas de correlación, limitaciones y uso como herramienta de cribado END.
El martillo de rebote Schmidt, también conocido como martillo de ensayo de hormigón, martillo suizo o martillo de rebote, es un instrumento portátil de ensayo no destructivo (END) que mide la dureza superficial del hormigón endurecido cuantificando la distancia de rebote de una masa impulsada por resorte tras el impacto con la superficie del hormigón. La distancia de rebote se expresa como un índice de rebote (valor R) adimensional o valor Q en instrumentos digitales más avanzados, que sirve como un indicador de dureza superficial que puede correlacionarse aproximadamente con la resistencia a la compresión.
El principio de funcionamiento se fundamenta en la física básica: cuando una masa en movimiento golpea una superficie sólida, la energía no absorbida por la superficie mediante deformación elástica y plástica se devuelve a la masa como energía cinética, provocando que rebote. La proporción de energía devuelta — y por tanto la distancia de rebote — aumenta a medida que la superficie objetivo se vuelve más dura y elástica. Para el hormigón, la dureza superficial medida por el martillo de rebote depende de la rigidez y densidad de la matriz de pasta de cemento, la dureza de los áridos gruesos cerca de la superficie, y la calidad general y consolidación del hormigón.
El dispositivo fue inventado en 1954 por Ernst Otto Schmidt, un ingeniero civil suizo en Zúrich, Suiza, y fue comercializado por Antonio Brandestini a través de Proceq SA (ahora parte de Screening Eagle Technologies). La patente original describía un martillo de acero impulsado por resorte que golpea un émbolo de acero en contacto con la superficie del hormigón, con la distancia de rebote indicada mecánicamente en una escala lineal. Proceq sigue siendo el fabricante global dominante, con numerosos fabricantes que producen variantes, incluyendo Controls, Gilson, Qualitest, Humboldt y ELE International.
El martillo de rebote funciona convirtiendo la energía cinética de una masa conocida que viaja a una velocidad conocida en una fuerza de impacto aplicada al hormigón a través de un émbolo de acero endurecido. El mecanismo de resorte interno se comprime empujando el cuerpo del martillo hacia la superficie del hormigón mientras el émbolo permanece estacionario contra la superficie. En un punto de compresión predeterminado, el pestillo del resorte se libera, impulsando la masa hacia adelante hacia el émbolo. La masa golpea el hombro del émbolo, y la porción de energía que no se disipa mediante la deformación elástica y plástica del hormigón hace que la masa rebote hacia atrás. Este movimiento de rebote mueve un indicador deslizante a lo largo de una escala graduada, donde la posición del indicador se lee como el índice de rebote.
La relación matemática que rige el rebote se basa en la conservación de la energía. La energía potencial inicial almacenada en el resorte comprimido se define como E = ½kx² donde k es la constante del resorte y x es la distancia de compresión. Al liberarse, esta energía se convierte en energía cinética de la masa: E = ½mv². En el impacto, parte de esta energía se transfiere al hormigón, causando deformación localizada y pérdidas por fricción interna, mientras que el resto se devuelve a la masa como energía de rebote. La distancia de rebote R es proporcional a la raíz cuadrada de la relación entre la energía devuelta y la energía incidente. Para un martillo Tipo N con energía de impacto de 2.207 Nm (1.63 ft-lbf), el índice de rebote típicamente varía desde aproximadamente 10 (hormigón muy blando) hasta 80 (hormigón muy duro de alta resistencia).
Los martillos de rebote se fabrican en varias configuraciones diferenciadas por la energía de impacto, la tecnología de medición y la aplicación prevista. Los dos tipos estándar principales definidos en ASTM C805 son el Tipo N y el Tipo L.
El martillo Tipo N es el dispositivo estándar para ensayos de hormigón de uso general. Proporciona una energía de impacto de 2.207 Nm (1.63 ft-lbf) y está diseñado para ensayar elementos de hormigón con espesor superior a 100 mm (4 pulgadas) y resistencias a la compresión en el rango de 10 a 70 MPa (1.450 a 10.152 psi). El martillo Tipo N es adecuado para elementos estructurales que incluyen vigas de puente, columnas, vigas, muros, losas, pavimentos y cimentaciones. Es la configuración más utilizada en América del Norte, Europa y Asia.
El martillo Tipo L proporciona una energía de impacto reducida de 0.735 Nm (0.54 ft-lbf) — aproximadamente un tercio de la energía del Tipo N. Está específicamente diseñado para ensayar secciones delgadas de hormigón de menos de 100 mm de espesor, hormigón fresco o de edad temprana donde una mayor energía de impacto podría causar daños superficiales, elementos de hormigón prefabricado como tuberías y paneles, y hormigón de baja resistencia en el rango de 5 a 30 MPa (725 a 4.350 psi). La menor energía de impacto proporciona resultados más repetibles en secciones delgadas porque minimiza la influencia de la condición de soporte trasero y reduce el riesgo de fractura a través de elementos delgados. Los martillos Tipo L pueden equiparse con un accesorio de émbolo de hongo que distribuye el impacto sobre un área mayor, permitiendo ensayos en hormigón de muy baja resistencia o de edad temprana con resistencias a la compresión tan bajas como 5 MPa (725 psi).
| Tipo de Modelo | Tecnología de Medición | Características Clave | Rango de Resistencia |
|---|---|---|---|
| Original Schmidt (Analógico) | Escala deslizante mecánica | Visualización valor R, sin batería, construcción mecánica robusta | 10-70 MPa (Tipo N) |
| Original Schmidt Live (OS8000) | Acelerómetro electrónico | Valor R digital, posicionamiento GPS, transferencia de datos Bluetooth, informes en la nube | 10-70 MPa (Tipo N) |
| Silver Schmidt (PC/ST) | Codificador óptico | Medición valor Q (sin fricción), no afectado por el ángulo de impacto, rango más amplio | 10-100+ MPa |
| Silver Schmidt Live (OS8200) | Codificador óptico | Valor Q, Bluetooth, gestión de datos basada en app, notas de imagen y voz | 10-100+ MPa |
| Rock Schmidt (RS8000) | Acelerómetro electrónico | Para aplicaciones geológicas y en roca, mayor energía de impacto | N/A |
La serie Silver Schmidt representa la generación más avanzada de martillos de rebote. En lugar de un indicador deslizante mecánico, estos instrumentos utilizan un codificador óptico para medir la distancia de rebote electrónicamente. El valor Q producido por el codificador óptico es independiente de la fricción interna y del ángulo de impacto, resultando en una repetibilidad inherentemente mayor en comparación con las mediciones mecánicas del valor R. El enfoque del codificador óptico también permite ensayos precisos en hormigón de ultra alto rendimiento (UHPC) con resistencias a la compresión de hasta 120 MPa (17.405 psi) cuando se utilizan curvas de correlación desarrolladas por el operador.
Los martillos digitales incorporan registro de datos a bordo, conectividad Bluetooth o Wi-Fi, y aplicaciones móviles complementarias que permiten visualización de datos en tiempo real, mapeo de ubicación con etiquetas GPS, integración de fotografías y anotaciones de voz, generación de informes basados en la nube y uso compartido instantáneo con las partes interesadas del proyecto. El Paper Schmidt PS8000 es una variante especializada para ensayar rollos de papel en aplicaciones industriales.

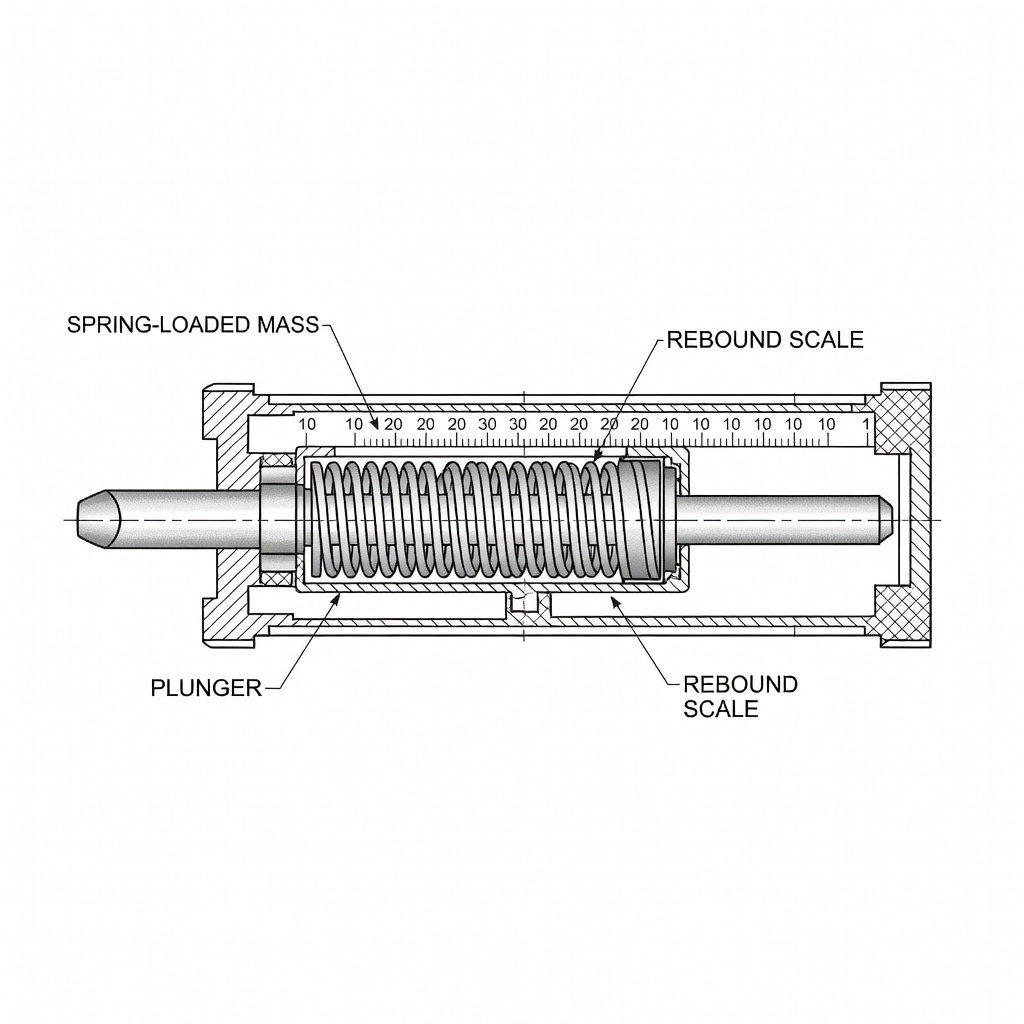

El mecanismo interno de un martillo de rebote comprende varios componentes de ingeniería de precisión diseñados para una entrega y medición de energía consistentes y repetibles. El émbolo es una varilla de acero endurecido que contacta la superficie del hormigón. Está cargado por resorte para extenderse hacia afuera del cuerpo del martillo y transfiere la fuerza de impacto desde la masa del martillo interna al hormigón. La cara del émbolo es típicamente plana con una punta hemisférica para martillos Tipo N, mientras que los émbolos en forma de hongo están disponibles para aplicaciones Tipo L en hormigón blando.
La masa del martillo es un peso de acero calibrado — típicamente aproximadamente 250 gramos para martillos Tipo N — que se desliza a lo largo de una varilla guía dentro del cuerpo del martillo. La masa está conectada al resorte principal, que es el componente crítico de almacenamiento de energía. El resorte se pretensa durante la fase de carga cuando el operador empuja el cuerpo del martillo hacia el émbolo contra la superficie del hormigón. Las características del resorte (constante de resorte k aproximadamente 0.8 a 1.2 N/mm para Tipo N, con longitud libre y precompresión calibradas para proporcionar exactamente 2.207 Nm en la liberación) están calibradas de fábrica y deben verificarse durante el servicio periódico.
El mecanismo de pestillo y liberación es un disparador de precisión que mantiene el resorte en su estado completamente comprimido hasta que se alcanza un punto de compresión crítico, momento en el cual el pestillo se libera instantáneamente. El mecanismo de liberación asegura que la masa del martillo siempre se libere con la misma compresión del resorte independientemente de la fuerza de empuje del operador, siempre que el operador empuje de manera constante más allá del punto de liberación. El mecanismo de liberación incluye un pestillo de captura que evita que la masa golpee el émbolo más de una vez por ciclo de ensayo.

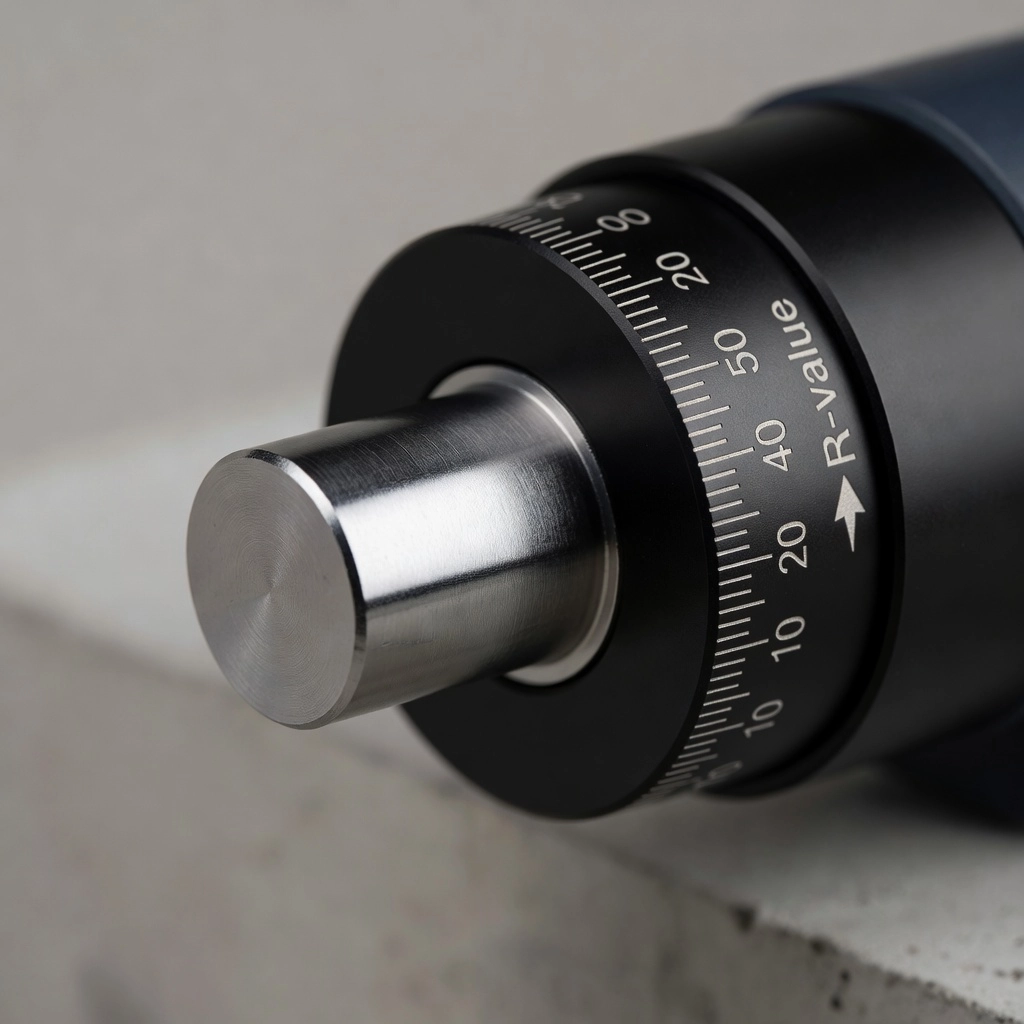

El indicador deslizante en los modelos analógicos consiste en un cursor metálico que es llevado hacia adelante por la masa del martillo que rebota y permanece en la posición máxima de rebote, sostenido por fricción o un retén de resorte. El cursor indica la distancia de rebote en una escala graduada impresa en el cuerpo del martillo, típicamente graduada de 10 a 100 en incrementos de 1 unidad de rebote. Los instrumentos digitales reemplazan el cursor mecánico con un codificador óptico que rastrea la posición de la masa utilizando un disco ranurado y un fotodetector, o un acelerómetro que mide la desaceleración y el perfil de aceleración de rebote de la masa.
La dinámica del impacto en la superficie del hormigón implica una interacción compleja de ondas de tensión. Tras el impacto, una onda de tensión de compresión se propaga hacia el hormigón a aproximadamente 3.500 a 4.500 m/s. La amplitud de la onda se atenúa con la profundidad y se refleja parcialmente en las interfaces entre la pasta de cemento y las partículas de árido. La proporción de energía devuelta a la masa del martillo depende de la impedancia mecánica de la capa superficial del hormigón, que es función del módulo elástico y la densidad del material cercano a la superficie. Esta es la razón por la que el martillo de rebote es sensible principalmente a los 20 a 30 mm más externos del hormigón — aproximadamente la profundidad influenciada por la onda de tensión propagada durante la duración del impacto de 0.5 a 2 milisegundos.
El índice de rebote es el indicador adimensional producido por el ensayo del martillo de rebote. En los instrumentos analógicos, se designa como valor R y se lee directamente de la escala mecánica. En los instrumentos digitales que utilizan tecnología de codificador óptico, se designa como valor Q. Ambos términos se refieren a la distancia de rebote expresada como un porcentaje del rebote total posible (donde el rebote cero sería 0 y el retorno completo a la posición inicial comprimida sería aproximadamente 100).
La escala del valor R típicamente varía de 10 a 80 para ensayos prácticos de hormigón. Los valores por debajo de 10 indican hormigón extremadamente blando o deteriorado que puede no ser adecuado para ensayos con un martillo estándar. Los valores por encima de 80 son poco comunes en hormigón convencional, pero se observan en UHPC y en el yunque de calibración (donde la lectura certificada es 80 ± 2). La siguiente tabla muestra los índices de rebote típicos y su relación aproximada con la calidad del hormigón:
| Índice de Rebote (R) | Indicación de Calidad del Hormigón | Rango de Resistencia Aproximado (MPa) |
|---|---|---|
| > 40 | Excelente / Muy Buena | > 40 |
| 35 - 40 | Buena | 30 - 40 |
| 30 - 35 | Aceptable | 20 - 30 |
| 25 - 30 | Deficiente | 10 - 20 |
| < 25 | Muy Deficiente | < 10 |
Advertencia importante: Estos valores son solo indicadores generales. La relación real entre el índice de rebote y la resistencia a la compresión es específica para cada mezcla de hormigón y debe establecerse mediante ensayos de correlación siguiendo los procedimientos de ACI 228.1R o EN 13791.
El valor Q medido por la serie Silver Schmidt opera según el mismo principio físico pero utiliza medición por codificador óptico que elimina la fricción inherente a los indicadores deslizantes mecánicos. Los valores Q son típicamente numéricamente diferentes de los valores R para el mismo hormigón debido al diferente método de medición. Las curvas de correlación proporcionadas por el fabricante convierten los valores Q en estimaciones de resistencia a la compresión. El enfoque del codificador óptico también permite mediciones precisas independientemente del ángulo de impacto, eliminando la necesidad de factores de corrección por ángulo que se requieren para los instrumentos de valor R mecánicos.
La relación entre el índice de rebote y la resistencia a la compresión del hormigón es empírica más que teórica. No existe una ley física fundamental que vincule directamente la dureza superficial con la resistencia a la compresión porque las dos propiedades están influenciadas por diferentes características del material. La resistencia a la compresión depende principalmente de la calidad de la matriz de pasta de cemento y de la unión pasta-árido, mientras que la dureza superficial depende más de las propiedades elásticas de la capa cercana a la superficie y de la rigidez de las partículas de árido cerca del punto de impacto.
A pesar de esta limitación, investigaciones extensas han demostrado que se puede establecer una correlación útil para una mezcla de hormigón específica mediante el ensayo de probetas complementarias. El proceso para desarrollar una correlación fiable implica:
La ecuación de correlación resultante es específica para esa mezcla de hormigón, ese martillo y esas condiciones de ensayo. El procedimiento ACI 228.1R requiere un mínimo de 6 ubicaciones con 2 testigos réplica cada una (12 testigos en total) extraídos de regiones que exhiban un amplio rango de índices de rebote. Los testigos se ensayan a compresión según ASTM C42, y los resultados se utilizan para desarrollar la correlación.
EN 13791 requiere un mínimo de 9 testigos de 9 ubicaciones diferentes, con requisitos estrictos para el análisis estadístico, incluido el cálculo de la resistencia característica como el valor del percentil inferior del 5%. La norma europea define dos enfoques: un método indirecto que utiliza ensayos con martillo de rebote combinados con extracción limitada de testigos, y un método directo que utiliza exclusivamente testigos.
Los gráficos de conversión proporcionados por el fabricante que vienen con los martillos de rebote son solo de referencia general. Estos gráficos se basan típicamente en ensayos de laboratorio de un número limitado de mezclas de hormigón curadas en condiciones estándar y no consideran los materiales específicos, las proporciones de la mezcla, las condiciones de humedad, el historial de curado y la edad del hormigón que se está ensayando. ASTM C805 advierte explícitamente que dichas curvas del fabricante no deben utilizarse para la aceptación o rechazo del hormigón sin una verificación independiente mediante ensayos de correlación específicos del sitio.
La siguiente tabla muestra las formulaciones matemáticas utilizadas en las curvas de referencia del Silver Schmidt OS8200 para martillos Tipo N (probetas cúbicas, 150 mm):
| Nombre de la Curva | Rango Q | Ecuación (fck en N/mm²) | Factor de Forma |
|---|---|---|---|
| Inferior 10% (antiguo) | 22 - 75 | fck = 2.77e^0.048Q | Cubo 150 mm |
| Referencia UE (antiguo) | 21 - 62 | fck = 1.8943e^0.064Q | Cubo 150 mm |
| Referencia CN | 20 - 75 | fck = 0.0244Q² − 0.6129Q + 10 | Cubo 150 mm |
| Referencia RUS | 20 - 77 | fck = 0.03Q² − 0.86Q + 9.5 | Cubo 150 mm |
| Resistencia Media | 10 - 75 | fck = 3.6473e^0.0475Q | Cubo 150 mm |
| Resistencia Característica | 10 - 95 | Función escalón (EN 13791) | Cubo 150 mm |
La curva de resistencia característica de EN 13791 proporciona una estimación conservadora con menos del 5% de probabilidad de sobreestimar la resistencia real. Esta curva es una función escalón donde rangos específicos de valor Q se corresponden con valores fijos de resistencia — por ejemplo, Q = 40-44 corresponde a 15 MPa, Q = 45-48 corresponde a 20 MPa, Q = 52-55 corresponde a 30 MPa, y Q = 75-80 corresponde a 95 MPa. Este enfoque está diseñado para evaluaciones de cribado donde se requiere un margen de seguridad.
La norma ASTM C805 — “Método de Ensayo Estándar para el Índice de Rebote del Hormigón Endurecido” — proporciona el procedimiento estandarizado para ensayos con martillo de rebote en América del Norte. El equivalente europeo es EN 12504-2. A continuación se resumen los requisitos procedimentales clave.
El elemento de hormigón a ensayar debe tener al menos 100 mm (4 pulgadas) de espesor y estar fijado dentro de una estructura. Las secciones delgadas o probetas pequeñas deben estar rígidamente soportadas para evitar el movimiento durante el impacto, ya que cualquier flexión o vibración del elemento absorbe energía de impacto y produce índices de rebote falsamente bajos. Deben evitarse las áreas de ensayo que presenten panal de abeja, descamación, huecos superficiales o alta porosidad. La superficie de ensayo debe estar limpia, seca y libre de recubrimientos, lechada superficial o mortero suelto.
El área de ensayo debe tener al menos 150 mm (6 pulgadas) de diámetro. Las superficies muy texturizadas o aquellas con mortero suelto deben esmerilarse hasta quedar planas utilizando una piedra abrasiva de carburo de silicio de grano medio o una amoladora superficial. Las superficies lisas de encofrado o los acabados a llana no requieren esmerilado, pero es fundamental que los resultados de superficies esmeriladas y no esmeriladas no se comparen directamente. Las superficies a llana típicamente exhiben índices de rebote más altos que las superficies regladas o de encofrado debido a la capa superficial más densa creada por las operaciones de acabado. Al ensayar losas estructurales, se prefiere ensayar desde la parte inferior (superficie de encofrado) para evitar los efectos del acabado superficial.
El hormigón no debe estar congelado. El hormigón húmedo a 0°C (32°F) o menos puede exhibir valores de rebote artificialmente altos debido al aumento de rigidez del agua intersticial congelada. El propio martillo también se ve afectado por la temperatura — los ensayos realizados con el martillo a -18°C (0°F) pueden producir lecturas reducidas en hasta 2 a 3 unidades de rebote. Los ensayos solo deben realizarse después de que el hormigón se haya descongelado por completo.
El martillo se sostiene firmemente de modo que el émbolo esté perpendicular a la superficie de ensayo. El operador empuja gradualmente el instrumento hacia la superficie de ensayo con una presión constante y uniforme hasta que el martillo impacta. Es esencial una aplicación de fuerza suave y consistente — golpear o sacudir el martillo produce lecturas no fiables. Después del impacto, el operador mantiene la presión sobre el instrumento y presiona el botón lateral para bloquear el émbolo en la posición retraída. El índice de rebote se lee de la escala al número entero más cercano y se registra.
Se toma un total de diez lecturas de cada área de ensayo. El espaciado entre puntos de impacto individuales debe ser de al menos 25 mm (1 pulgada), y la distancia desde cualquier punto de impacto hasta el borde del elemento debe ser de al menos 50 mm (2 pulgadas). Después de cada impacto, se examina la impresión en la superficie del hormigón — si el impacto aplasta o atraviesa un hueco de aire cercano a la superficie, la lectura se descarta y se toma otra lectura en una ubicación diferente.
La orientación del martillo durante el ensayo debe registrarse (horizontal, vertical hacia arriba, vertical hacia abajo, o ángulo relativo a la horizontal al más cercano de 45 grados). Para que los resultados sean comparables, la dirección del impacto debe ser la misma para todos los ensayos o deben aplicarse factores de corrección por ángulo establecidos. La gravedad afecta el rebote de manera diferente según la orientación — ensayar verticalmente hacia arriba (apuntando hacia arriba) produce lecturas más bajas que el ensayo horizontal porque la gravedad actúa contra la masa que rebota, mientras que el ensayo vertical hacia abajo produce lecturas más altas.
Se promedian las diez lecturas registradas. Cualquier lectura que difiera de este promedio en más de 6 unidades se descarta, y se calcula un nuevo promedio a partir de las lecturas restantes. Si más de dos lecturas difieren del promedio en 6 unidades, se descarta todo el conjunto y deben tomarse diez nuevas lecturas en ubicaciones diferentes dentro del área de ensayo. El índice de rebote final reportado es el promedio de las lecturas aceptables.
El informe de ASTM C805 debe incluir: fecha y hora del ensayo; identificación y descripción de la ubicación del ensayo incluyendo tipo de elemento, tamaño y proporciones de la mezcla de hormigón si se conocen; resistencia de diseño; características de la superficie (a llana, reglada, encofrada) y si se realizó esmerilado; tipo de material de encofrado; condiciones de curado; exposición ambiental; identificación y número de serie del martillo; temperatura del aire en el momento del ensayo; orientación del martillo durante el ensayo; índice de rebote promedio; y cualquier observación sobre lecturas descartadas o condiciones inusuales.
ASTM C805 establece explícitamente: “Este método de ensayo no está destinado como base para la aceptación o rechazo del hormigón debido a la incertidumbre inherente en la resistencia estimada.” Esta exención de responsabilidad subraya el uso apropiado del método como herramienta de cribado y evaluación de uniformidad, más que como sustituto del ensayo de compresión estándar.
La precisión y fiabilidad de las mediciones con martillo de rebote están influenciadas por numerosos factores que deben ser comprendidos y controlados por el operador. No considerar estas variables produce resultados engañosos que pueden llevar a conclusiones incorrectas sobre la calidad del hormigón.
El contenido de humedad es uno de los factores más significativos que afectan los índices de rebote. Las superficies de hormigón saturadas producen índices de rebote que son típicamente 5 a 8 unidades más bajos que el mismo hormigón en condición seca. Esta reducción ocurre porque el agua en los poros capilares reduce la rigidez del hormigón cercano a la superficie y proporciona un efecto amortiguador en el punto de impacto. El procedimiento ASTM C805 especifica que el hormigón debe ensayarse en condición seca. Sin embargo, si el objetivo es la correlación con la resistencia de testigos, tanto el ensayo in situ como el ensayo de testigos deben realizarse bajo la misma condición de humedad — ya sea ambos en condición de superficie seca saturada (SSD) o ambos secos.
La carbonatación es la reacción química entre el dióxido de carbono (CO₂) atmosférico y el hidróxido de calcio en la pasta de cemento, produciendo carbonato de calcio. Esta reacción reduce la porosidad y aumenta la dureza de la capa superficial del hormigón. La carbonatación típicamente progresa hacia el interior desde la superficie expuesta a una velocidad de aproximadamente 0.5 a 2 mm por año dependiendo de la calidad del hormigón, el recubrimiento y la exposición ambiental. Para estructuras antiguas (más de 20 años), la profundidad de carbonatación puede alcanzar los 10 a 30 mm.
La capa carbonatada produce índices de rebote artificialmente más altos — típicamente de 3 a 10 unidades más que el hormigón subyacente no carbonatado, dependiendo de la profundidad de carbonatación y la calidad del hormigón. Esto significa que un puente de 50 años con superficies fuertemente carbonatadas puede producir índices de rebote que sugieren una resistencia mucho mayor de la que realmente posee el hormigón interior. ACI 228.1R recomienda esmerilar o abrasionar la superficie para eliminar la capa carbonatada antes del ensayo cuando se sospeche carbonatación. Un enfoque alternativo es ensayar el hormigón, luego esmerilar la capa carbonatada y ensayar de nuevo, utilizando la diferencia para establecer el factor de corrección debido a la carbonatación.
El tipo de árido grueso influye significativamente en los índices de rebote porque los áridos duros y elásticos (como cuarcita, granito o basalto) producen índices de rebote más altos que los áridos blandos (como caliza, arenisca o áridos ligeros) para la misma resistencia del hormigón. Cuando una partícula de árido duro se encuentra directamente debajo del punto de impacto, el índice de rebote se infla porque el árido absorbe menos energía que la pasta de cemento circundante. Este efecto es particularmente pronunciado cuando la partícula de árido es mayor de aproximadamente 20 mm (3/4 de pulgada) y está cerca de la superficie. La presencia de árido grande cerca de la superficie dentro de probetas pequeñas (como cubos de 100 mm) puede causar una variabilidad significativa entre lecturas individuales.
La edad del hormigón afecta tanto al índice de rebote como a la relación resistencia-rebote. El hormigón joven continúa ganando resistencia mediante la hidratación en curso, pero la dureza superficial puede desarrollarse a un ritmo diferente al de la resistencia a la compresión interna. El hormigón curado adecuadamente desarrolla una mayor dureza cercana a la superficie porque la humedad adecuada permite una hidratación completa de la pasta superficial. El hormigón mal curado exhibe una capa superficial debilitada y porosa que produce índices de rebote más bajos independientemente de la resistencia del testigo.
Ensayar directamente sobre el refuerzo de acero con menos de 20 mm (0.75 pulgadas) de recubrimiento de hormigón produce índices de rebote inflados porque la alta rigidez del acero absorbe menos energía de impacto que el hormigón circundante. Las lecturas elevadas pueden ser de 2 a 5 unidades más altas que el hormigón de la misma calidad sin refuerzo. Cuando se desconocen las ubicaciones del refuerzo, se debe utilizar un medidor de recubrimiento o localizador de refuerzo para identificar las posiciones de las barras antes del ensayo. Los puntos de ensayo deben ubicarse al menos a 20 mm de cualquier barra de refuerzo.
El acabado superficial afecta significativamente los índices de rebote. Las superficies a llana que han sido trabajadas hasta obtener un acabado liso y denso típicamente producen índices de rebote de 3 a 8 unidades más altos que las superficies de encofrado del mismo hormigón. Esta diferencia surge del aumento de densidad y la reducción de la relación agua-cemento cerca de la superficie a llana causada por la operación de acabado. De manera similar, las superficies regladas (acabado de enrase) producen valores intermedios. Las superficies rugosas y texturizadas requieren esmerilado con una piedra de carburo antes del ensayo para proporcionar un área de impacto plana.
El hormigón congelado produce índices de rebote falsamente elevados porque el hielo en los poros capilares aumenta la rigidez del hormigón cercano a la superficie. Los ensayos solo deben realizarse después de que el hormigón se haya descongelado por completo. El propio martillo también es sensible a la temperatura — la viscosidad del lubricante cambia con la temperatura, y la constante del resorte puede variar. A -18°C (0°F), los índices de rebote pueden reducirse de 2 a 3 unidades en comparación con los ensayos a temperatura ambiente. El procedimiento ASTM C805 requiere registrar la temperatura del aire en el momento del ensayo.
La dirección del ensayo afecta los índices de rebote porque la gravedad ayuda o se opone al rebote de la masa del martillo. Ensayar verticalmente hacia arriba (apuntando hacia arriba contra la gravedad) produce las lecturas más bajas, mientras que ensayar verticalmente hacia abajo (apuntando hacia abajo con la gravedad) produce las lecturas más altas. El ensayo horizontal produce valores intermedios. La diferencia entre el ensayo hacia arriba y hacia abajo en el mismo hormigón puede ser de hasta 5 a 8 unidades de rebote.
Los fabricantes proporcionan tablas de corrección por ángulo que ajustan las lecturas a un índice de rebote horizontal equivalente. Estos factores de corrección son específicos para cada modelo de martillo y deben aplicarse al comparar resultados obtenidos en diferentes orientaciones. Para martillos digitales con acelerómetros, la orientación se detecta automáticamente y las correcciones se aplican internamente. Para martillos analógicos, los factores de corrección típicamente están en el rango de +1 a +4 unidades para ángulos hacia arriba y −1 a −4 unidades para ángulos hacia abajo, dependiendo del ángulo y la magnitud del índice de rebote.
| Orientación del Martillo | Corrección Típica R +10 | Corrección Típica R-30 a R-50 | Corrección Típica R-60+ |
|---|---|---|---|
| Horizontal (0°) | 0 | 0 | 0 |
| +45° (hacia arriba) | +2.5 | +1.8 | +1.2 |
| +90° (vertical arriba) | +4.0 | +3.0 | +2.0 |
| −45° (hacia abajo) | −2.0 | −2.5 | −3.0 |
| −90° (vertical abajo) | −3.5 | −4.5 | −5.0 |
El método del martillo de rebote tiene limitaciones significativas que deben ser reconocidas y comunicadas en cualquier informe de inspección. ASTM C805 establece explícitamente que el método no está destinado para la aceptación o rechazo del hormigón. Las limitaciones principales incluyen:
Medición solo superficial: El martillo de rebote mide las propiedades solo de los 20 a 30 mm más externos del hormigón. No proporciona información sobre la calidad interna, fisuración interna, panal de abeja, huecos o la condición del hormigón a mayores profundidades. El hormigón con una superficie dura y bien curada pero un interior de baja calidad (como hormigón que ha sido tratado superficialmente o donde el curado interno fue inadecuado) puede producir índices de rebote engañosamente altos.
Correlación aproximada de resistencia: La relación entre el índice de rebote y la resistencia a la compresión es empírica, no fundamental. Incluso con una curva de correlación específica del sitio cuidadosamente desarrollada, el error estándar de estimación para la resistencia a la compresión a partir de mediciones de rebote es típicamente de ±15% a ±25% . Esto es demasiado grande para ensayos de aceptación de calidad o para tomar decisiones sobre capacidad estructural sin ensayos confirmatorios de testigos.
Sensibilidad a la mezcla: La relación rebote-resistencia es diferente para cada mezcla de hormigón. Los cambios en el tipo de árido, granulometría del árido, tipo de cemento, relación agua-cemento, aditivos, puzolanas y contenido de aire afectan todos la relación. Una correlación desarrollada para una mezcla no puede aplicarse a una mezcla diferente.
Dependencia de la condición superficial: La humedad, carbonatación, acabado superficial, temperatura y la presencia de recubrimientos o selladores afectan las lecturas. Estos factores pueden cambiar con el tiempo, lo que significa que una estructura ensayada a una edad puede producir diferentes índices de rebote en las mismas ubicaciones a una edad posterior incluso si la resistencia del hormigón subyacente no ha cambiado.
Sensibilidad al operador: Los resultados pueden variar entre operadores debido a diferencias en la velocidad de aplicación de presión, la firmeza del agarre y la perpendicularidad del martillo con respecto a la superficie. La capacitación y estandarización del operador son esenciales para obtener resultados consistentes.
No aplicable a todos los tipos de hormigón: El hormigón ligero, el hormigón aireado, el hormigón reforzado con fibras y el hormigón con árido muy grande (mayor de 40 mm de tamaño nominal) producen índices de rebote que se correlacionan deficientemente con la resistencia a la compresión. Generalmente no se recomienda el método para estos materiales sin una validación exhaustiva.
Incapacidad para detectar defectos internos: El martillo de rebote no puede detectar fisuración interna, delaminación, panal de abeja o daño por reacción álcali-sílice (ASR) a menos que estos defectos se extiendan a la superficie. Un elemento de hormigón con deterioro interno extenso pero una costra superficial intacta puede parecer sano para el ensayo de rebote.
Dadas estas limitaciones, el martillo de rebote se utiliza mejor como una herramienta de cribado — para evaluar la uniformidad, identificar áreas de posible preocupación y guiar la selección de ubicaciones para extracción de testigos o END más detallados. La frase utilizada a menudo en la industria es que el martillo de rebote es útil para determinar dónde tomar testigos, pero no como sustituto del ensayo de los testigos.
La aplicación más apropiada y efectiva del martillo de rebote es la evaluación de la uniformidad del hormigón dentro de una estructura o en múltiples elementos. Esta aplicación aprovecha las fortalezas del método — velocidad, portabilidad y la capacidad de recopilar un gran número de lecturas — mientras minimiza el impacto de sus limitaciones en la determinación absoluta de resistencia.
Una evaluación de uniformidad con el martillo de rebote implica establecer una cuadrícula de ensayo sistemática sobre la superficie del hormigón y recopilar índices de rebote a intervalos regulares. El espaciado de la cuadrícula depende del tamaño de la estructura y del propósito de la investigación — los espaciados típicos varían de 300 mm (12 pulgadas) para evaluación detallada de áreas localizadas a 3 metros (10 pies) para cribado de grandes áreas de tableros de puentes o pavimentos. Se toma un mínimo de 10 lecturas en cada punto de la cuadrícula siguiendo el procedimiento de ASTM C805.
Los datos recopilados se analizan estadísticamente para determinar el índice de rebote medio, la desviación estándar y el coeficiente de variación (COV) para cada región de ensayo. El COV es el indicador más útil de uniformidad:
| Coeficiente de Variación (COV) | Clasificación de Uniformidad |
|---|---|
| < 5% | Uniformidad excelente |
| 5% - 10% | Uniformidad buena |
| 10% - 15% | Uniformidad aceptable |
| > 15% | Uniformidad deficiente (hormigón no uniforme) |
Las áreas que exhiben índices de rebote significativamente por debajo de la media de la estructura — típicamente más de dos desviaciones estándar por debajo — se identifican como áreas de preocupación que justifican una investigación adicional con otros métodos END o extracción de testigos. Por el contrario, las áreas con índices de rebote significativamente por encima de la media pueden indicar carbonatación superficial, efectos de árido duro o mejor curado, más que una resistencia genuinamente mayor.
La técnica es particularmente poderosa para delinear regiones de hormigón de baja calidad o deteriorado en estructuras existentes. Un tablero de puente con una capa de rodadura, por ejemplo, puede ser cribado rápidamente tomando lecturas de rebote a intervalos de 1 metro en toda la superficie del tablero. El mapa de contorno resultante de índices de rebote identifica claramente zonas de baja resistencia, áreas delaminadas (que producen índices de rebote muy bajos y muy variables) y áreas afectadas por descamación o daño por hielo-deshielo. Esta información guía la selección de ubicaciones de testigos y ayuda a optimizar el alcance de la reparación.

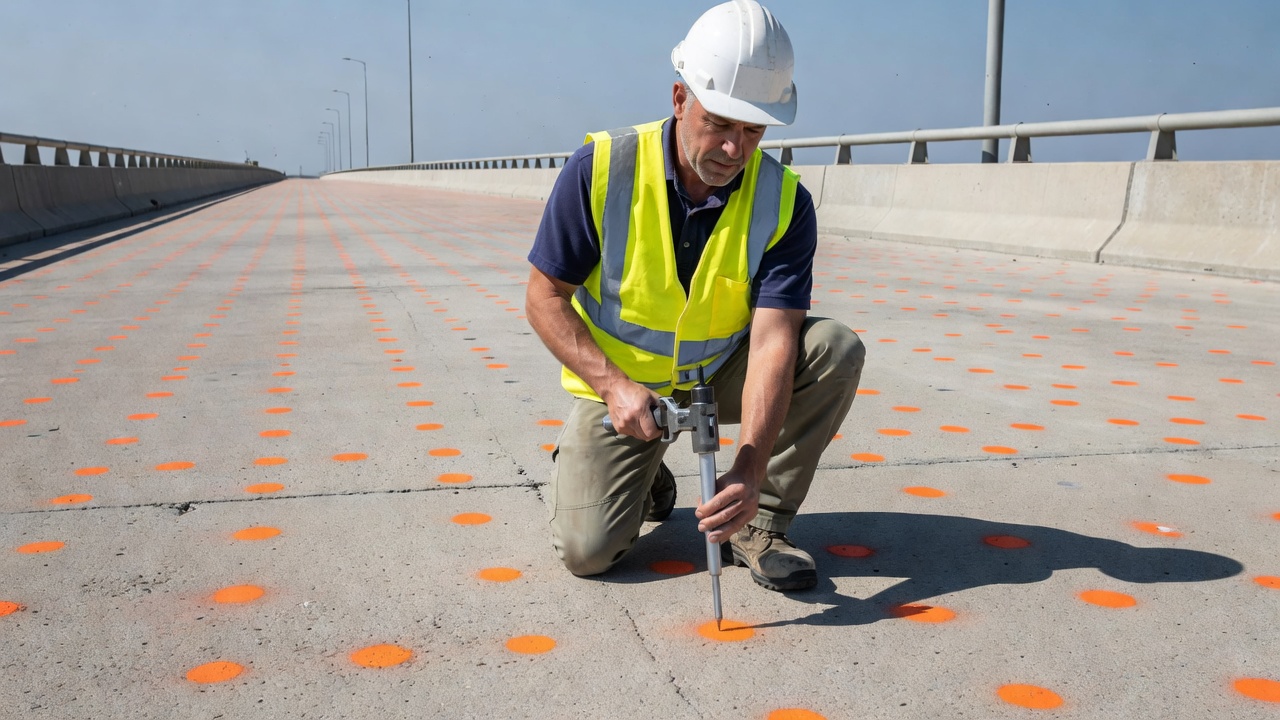

En la evaluación de pavimentos, el martillo de rebote se utiliza para evaluar la uniformidad de losas de pavimento de hormigón, identificar áreas aisladas de hormigón de baja calidad, evaluar la efectividad del curado y comparar diferentes secciones de pavimento. La práctica estándar implica ensayar cinco ubicaciones por losa (cuatro esquinas y centro) con 10 lecturas por ubicación, proporcionando una evaluación estadísticamente robusta de la variabilidad entre losas.
En el control de calidad de producción de hormigón prefabricado, el martillo de rebote permite una verificación rápida y no destructiva de que todos los elementos en una serie de producción tienen una dureza superficial equivalente. Los elementos con índices de rebote fuera de los límites de control aceptables pueden identificarse antes del envío y someterse a ensayos adicionales.
El martillo de rebote es una herramienta estándar en los programas de inspección rutinaria de puentes según lo definido por las Normas Nacionales de Inspección de Puentes (NBIS) en los Estados Unidos y normas equivalentes a nivel internacional (como el Manual de Inspección de Puentes del Reino Unido y la Guía de Inspección de Puentes de Austroads). Los inspectores de puentes utilizan el martillo de rebote como parte de la evaluación de condición para subestructuras de hormigón (estribos, pilas, capiteles, columnas) y superestructuras (vigas, tableros, diafragmas).

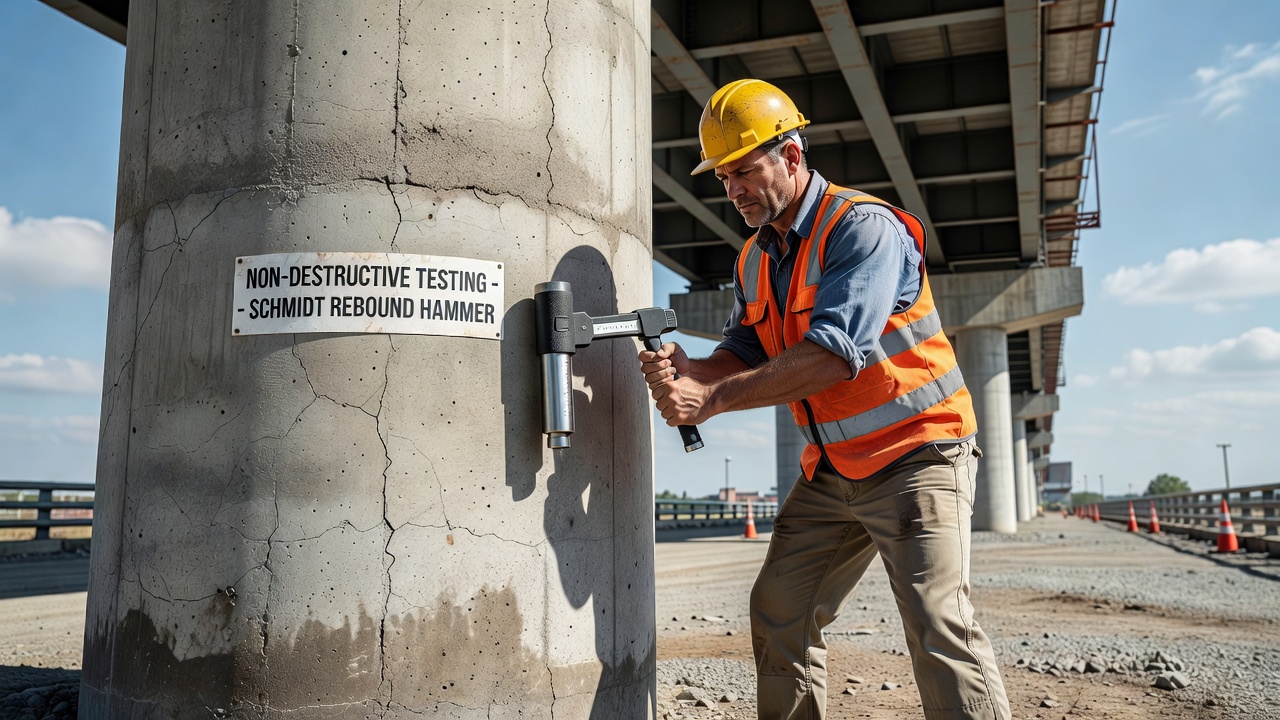

Para aplicaciones de inspección de puentes, el martillo de rebote es más valioso como una herramienta de cribado que identifica áreas que merecen un examen más detallado. Un protocolo típico de inspección de puentes incluye:
El martillo de rebote es particularmente útil para el cribado de grandes superficies de hormigón donde la extracción exhaustiva de testigos sería poco práctica y antieconómica. Para un puente de carretera típico, se pueden recopilar de 200 a 500 lecturas de rebote en aproximadamente 2 a 4 horas dependiendo de la accesibilidad, proporcionando un mapa estadísticamente significativo de la calidad relativa del hormigón en toda la estructura.
En la evaluación de pavimentos para aeródromos y carreteras, el martillo de rebote se utiliza según los protocolos de la OACI (Organización de Aviación Civil Internacional) y la FAA (Administración Federal de Aviación) para evaluar la condición del pavimento existente durante los estudios de gestión de pavimentos. Los datos contribuyen al cálculo del Índice de Condición del Pavimento (PCI) proporcionando datos cuantitativos de dureza superficial que complementan el estudio visual de deterioros. El Anexo 14 de la OACI — Aeródromos — requiere que se monitoree la condición de la superficie del pavimento, y el ensayo con martillo de rebote proporciona un indicador medible de la calidad superficial y la progresión del deterioro a lo largo del tiempo.
La precisión y fiabilidad de la evaluación de la condición del hormigón mejoran significativamente cuando el martillo de rebote se utiliza en combinación con otros métodos END. Cada método tiene sus propias fortalezas y limitaciones, y combinarlos permite que las fortalezas de un método compensen las limitaciones de otro.
El método SONREB es el enfoque END combinado más establecido. Integra matemáticamente el índice de rebote (R) y la velocidad de pulso ultrasónico (V) para estimar la resistencia a la compresión del hormigón utilizando ecuaciones empíricas desarrolladas para tipos específicos de hormigón. El principio fundamental es que el índice de rebote proporciona información de dureza superficial mientras que la VPU proporciona información de calidad interna, incluyendo densidad, homogeneidad y la presencia de defectos internos.
Las ecuaciones de regresión multivariable comúnmente utilizadas en SONREB adoptan la forma general:
f’c = a × V^b × R^c
donde a, b y c son constantes determinadas empíricamente. Diferentes investigadores han publicado diversas formulaciones:
| Fuente | Ecuación | Aplicabilidad |
|---|---|---|
| RILEM (1983) | f’c = 9.27 × 10⁻¹¹ × V².⁶ × R¹.⁵ | Hormigón general, 10-50 MPa |
| Tanigawa et al. | f’c = 8.47 × 10⁻¹¹ × V².⁴ × R¹.² | Hormigón de peso normal japonés |
| Qasrawi (2000) | f’c = 0.074 × V¹.⁵ × R⁰.⁵ | Calibración local, Medio Oriente |
| Di Leo y Pascale | f’c = 12.0 × 10⁻⁴ × V⁰.⁷ × R².² | Mezclas de hormigón italianas |
Se ha demostrado que el método SONREB reduce el error estándar de estimación de aproximadamente ±20% para métodos solo de rebote o solo de VPU a aproximadamente ±10% a ±12% para el método combinado. La norma europea EN 13791 proporciona orientación sobre el enfoque combinado. Actualmente no existe una norma ASTM para SONREB, pero ACI 228.1R reconoce el valor de combinar métodos.
El enfoque más defendible para estimar la resistencia del hormigón es el ensayo con martillo de rebote calibrado con extracción selectiva de testigos. El proceso implica:
Este enfoque optimiza el número de testigos requeridos — los testigos se toman solo donde se necesitan — mientras mantiene la confianza estadística en las estimaciones de resistencia. La Administración Federal de Carreteras (FHWA) y ACI recomiendan ambos este enfoque para la evaluación de la resistencia del hormigón in situ.
| Método END | Valor Complementario al Combinarse con el Martillo de Rebote |
|---|---|
| Velocidad de Pulso Ultrasónico (VPU) | Proporciona datos de densidad y homogeneidad internas; permite el análisis combinado SONREB |
| Eco de Impacto (EI) | Detecta huecos internos, delaminación y variaciones de espesor no detectables por rebote |
| Radar de Penetración Terrestre (GPR) | Mapea la ubicación del refuerzo y la profundidad del recubrimiento de hormigón para verificar la distancia de ensayo |
| Potencial de Media Celda (HCP) | Identifica zonas de corrosión activa que pueden producir deterioro superficial detectable como índices de rebote bajos |
| Termografía Infrarroja (IRT) | Detecta delaminación subsuperficial y acumulación de humedad que afectan las propiedades superficiales |
| Medidor de Recubrimiento | Verifica la ubicación del refuerzo para evitar interferencias con las lecturas de rebote |
| Sonda Windsor | Proporciona medición complementaria de resistencia a la penetración correlacionada con la resistencia |
La calibración y verificación regulares son esenciales para obtener mediciones fiables con el martillo de rebote. El procedimiento de verificación está definido en ASTM C805 y EN 12504-2 y utiliza un yunque de ensayo de calibración.
El yunque de ensayo de calibración es un cilindro de acero para herramientas mecanizado con precisión, de aproximadamente 150 mm (6 pulgadas) de diámetro y 150 mm (6 pulgadas) de altura, con el área de impacto tratada térmicamente a una dureza de 66 ± 2 HRC según el ensayo de dureza Rockwell ASTM E18. Generalmente se proporciona una guía del instrumento para centrar el martillo de rebote sobre el área de impacto y mantener la orientación perpendicular. El yunque es un patrón de referencia certificado con un valor de rebote documentado — típicamente 80 ± 2 para un martillo Tipo N que funcione correctamente.
Si el promedio queda fuera del rango aceptable (78 a 82 para la mayoría de los martillos), el martillo requiere servicio profesional — que típicamente incluye desmontaje, limpieza, reemplazo del resorte, relubricación y recalibración. El ajuste en campo de la tensión del resorte o del mecanismo de pestillo solo debe ser realizado por personal de servicio autorizado que utilice equipos de calibración certificados.
| Condición | Frecuencia Mínima de Calibración |
|---|---|
| Uso rutinario en campo | Cada 2.000 impactos o anualmente (lo que ocurra primero) |
| Antes de un proyecto crítico | Verificación inicial en yunque de ensayo |
| Después de una caída o golpe | Inmediatamente |
| Después de mantenimiento o reparación | Inmediatamente |
| Cuando se cuestionan los resultados | Inmediatamente |
| Certificación formal | Anualmente por el fabricante o laboratorio de calibración certificado |
Se debe mantener un registro que documente la fecha, el operador, el número de serie del martillo, los resultados de calibración y cualquier acción correctiva tomada en cada evento de calibración. Este registro proporciona trazabilidad y documentación de aseguramiento de la calidad requerida para ISO 17025 y muchas especificaciones del propietario.
El martillo de rebote Schmidt sigue siendo uno de los instrumentos de ensayo no destructivo más utilizados para la evaluación del hormigón debido a su velocidad, portabilidad, simplicidad y bajo costo. Destaca como una herramienta de cribado para evaluar la uniformidad del hormigón, identificar áreas de posible deterioro y guiar la selección de ubicaciones para extracción de testigos. El método está estandarizado según ASTM C805, EN 12504-2 y ACI 228.1R, que proporcionan procedimientos claros para el ensayo, cálculo, informe y calibración.
Sin embargo, las limitaciones del martillo de rebote deben ser comprendidas y respetadas. Mide solo propiedades superficiales (20-30 mm más externos), se correlaciona solo aproximadamente con la resistencia a la compresión (error estándar ±15-25%), y está influenciado por numerosos factores como el contenido de humedad, la carbonatación, el tipo de árido, el acabado superficial, la temperatura y la orientación del martillo. ASTM C805 establece explícitamente que el método no está destinado para la aceptación o rechazo del hormigón.
Los mejores resultados se logran cuando el martillo de rebote se utiliza como parte de un programa END integral que integra múltiples métodos. Se ha demostrado que el método SONREB, que combina el martillo de rebote con la velocidad de pulso ultrasónico, mejora significativamente la precisión. La calibración con extracción selectiva de testigos de confirmación proporciona las estimaciones de resistencia más defendibles. La capacitación adecuada del operador, la calibración regular del instrumento, la adherencia cuidadosa a los procedimientos estándar y la interpretación informada de los resultados son esenciales para obtener datos significativos.
Para los propietarios de infraestructuras y los profesionales de evaluación de condición, el martillo de rebote es una herramienta esencial — no como sustituto de otros métodos de ensayo, sino como una técnica complementaria que proporciona datos rápidos y rentables para guiar investigaciones más detalladas y la toma de decisiones informada.
