Los Vacíos Llenos con Asfalto (VFA) es el porcentaje de los Vacíos en el Agregado Mineral (VMA) que se llena con ligante asfáltico en lugar de aire. VFA es un parámetro volumétrico crítico en los métodos de diseño de mezclas Superpave y Marshall que indica el espesor de la película de ligante, la durabilidad de la mezcla y la resistencia tanto al desprendimiento de agregados (si es demasiado bajo) como a la exudación (si es demasiado alto). Cubre el cálculo de VFA, rangos de especificación según AASHTO M 323, relación con deterioros superficiales del pavimento observables en inspección y aplicaciones de control de calidad.
Los Vacíos Llenos con Asfalto (VFA) son un parámetro volumétrico derivado en el diseño de mezclas asfálticas que expresa el porcentaje del espacio intergranular entre las partículas de agregado —conocido como Vacíos en el Agregado Mineral (VMA) — que está ocupado por el ligante asfáltico efectivo en lugar de aire. El VFA es uno de los cuatro criterios volumétricos principales utilizados en el sistema de diseño de mezclas Superpave, junto con los vacíos de aire (Va) , los Vacíos en el Agregado Mineral (VMA) y la relación polvo-ligante. También es un parámetro estándar en el método de diseño de mezclas Marshall, donde a veces se denomina relación asfalto-vacío.
El VFA es fundamentalmente un indicador de durabilidad porque refleja el volumen relativo de ligante disponible para recubrir las partículas de agregado dentro de la mezcla compactada. El recubrimiento de ligante protege al agregado de la intrusión de humedad, proporciona adherencia entre las partículas y resiste los efectos del envejecimiento oxidativo por infiltración de aire. Una mezcla con VFA adecuado tiene películas de ligante suficientemente gruesas para mantener estas funciones protectoras durante la vida útil del pavimento. Una mezcla con VFA bajo tiene películas delgadas de ligante que envejecen rápidamente y pierden sus propiedades adhesivas, lo que lleva al desprendimiento de agregados (el desalojo progresivo de partículas de agregado de la superficie del pavimento). Una mezcla con VFA excesivamente alto tiene un espacio insuficiente de vacíos de aire dentro del VMA, creando el riesgo de que la compactación adicional bajo el tránsito fuerce el ligante hacia la superficie del pavimento en un deterioro conocido como exudación o afloramiento.
El parámetro VFA está estrechamente relacionado con el VMA y los vacíos de aire a través de una relación matemática simple. Con el contenido estándar de vacíos de aire de diseño del 4.0% (el objetivo tanto para diseños Superpave como Marshall), el valor del VFA está determinado únicamente por el VMA. Por ejemplo, un VMA de 14.0% con 4.0% de vacíos de aire produce un VFA de 71.4%. Un VMA de 15.0% con el mismo 4.0% de vacíos de aire produce un VFA de 73.3%. Esto ilustra por qué los requisitos de VMA deben ser adecuados — un VMA insuficiente fuerza el VFA demasiado alto con los vacíos de aire de diseño, creando riesgo de exudación, mientras que un VMA excesivo puede forzar el VFA demasiado bajo, generando problemas de durabilidad.
Los requisitos de VFA están especificados en AASHTO M 323 (Especificación Estándar para el Diseño Volumétrico de Mezclas Superpave) y varían según el nivel de tránsito expresado en millones de Cargas Equivalentes por Eje Simple (ESAL) . El rango estándar de VFA para pavimentos de bajo tránsito (menos de 0.3 millones de ESAL) es 70-80% , mientras que para pavimentos de alto tránsito (3 millones de ESAL y más) el rango se reduce a 65-75% . Esta reducción refleja la necesidad de más espacio de vacíos de aire dentro del VMA en niveles de tránsito más altos para acomodar la densificación adicional que ocurre bajo cargas repetidas pesadas sin causar exudación.
El VFA se define matemáticamente como la relación entre el volumen de ligante efectivo y el volumen total de espacio intergranular en la mezcla compactada, expresado como porcentaje. Comprender el VFA requiere entender el modelo volumétrico de tres componentes del asfalto compactado: agregado, ligante asfáltico y aire. En este modelo, las partículas de agregado forman una estructura esquelética con espacios entre ellas; estos espacios constituyen el VMA. Dentro del VMA, parte del espacio está ocupado por el ligante asfáltico efectivo (la porción del ligante total que no se absorbe en los poros del agregado), y el espacio restante constituye los vacíos de aire.
La ecuación fundamental para el VFA es:
VFA (%) = (VMA - Va) / VMA × 100
Donde:
Esta ecuación también se puede expresar en términos del volumen de ligante:
VFA (%) = Vbe / (Va + Vbe) × 100
Donde:
La relación entre VFA, VMA y vacíos de aire es fundamentalmente interdependiente. A partir de la ecuación, está claro que para cualquier valor dado de VMA, el VFA aumenta a medida que los vacíos de aire disminuyen, y el VFA disminuye a medida que los vacíos de aire aumentan. Esta relación es la razón por la cual el VFA se describe como un parámetro derivado — su valor está determinado por dos propiedades volumétricas medidas independientemente.
El VMA representa el espacio total de vacíos disponible dentro de la estructura del agregado compactado. Este espacio debe albergar tanto el ligante asfáltico como los vacíos de aire. AASHTO M 323 define el VMA como el volumen de espacio intergranular entre las partículas de agregado de una mezcla de pavimentación compactada que incluye los vacíos de aire y el contenido de ligante efectivo, expresado como un porcentaje del volumen total de la probeta. Los requisitos mínimos de VMA van desde 11% para TMA de 37.5 mm hasta 16% para TMA de 4.75 mm. Estos mínimos garantizan que exista suficiente espacio dentro de la estructura del agregado para albergar un volumen adecuado de ligante asfáltico para la durabilidad mientras se mantiene el contenido objetivo de vacíos de aire.
Los vacíos de aire (Va) representan las pequeñas bolsas de aire entre las partículas de agregado recubiertas. El contenido objetivo de vacíos de aire en el diseño de mezclas Superpave es 4.0% en Ndiseño, y algunas agencias especifican un rango de 3-5% para la aceptación. En el método Marshall, los vacíos de aire objetivo varían de 3-5% dependiendo del nivel de tránsito y de si se trata de una capa superficial o de base. Los vacíos de aire son esenciales para proporcionar espacio para que el ligante fluya durante la compactación adicional bajo el tránsito y para prevenir la exudación.
La interdependencia del VFA, el VMA y los vacíos de aire significa que si se conocen dos de estos tres parámetros, el tercero se puede calcular. Esta relación es la base del proceso de diseño volumétrico. En el diseño de mezclas, el diseñador trabaja con el contenido de ligante como la variable principal, mientras que el VMA, los vacíos de aire y el VFA resultantes se calculan a partir de mediciones de densidad. Con el contenido de ligante de diseño (donde los vacíos de aire = 4.0%), el VMA y el VFA deben cumplir ambos con sus respectivos requisitos.
El documento técnico de la Colorado Asphalt Pavement Association sobre volumetría proporciona esta explicación práctica: el VFA está relacionado con el VMA y los vacíos de aire (Pa), como se puede ver en la ecuación. Un VFA bajo puede resultar de vacíos de aire altos, y un VFA alto puede resultar de vacíos de aire bajos. Esta relación refuerza la importancia de lograr un VMA adecuado — si el VMA es demasiado bajo, el diseñador tiene un margen de maniobra limitado con el contenido de ligante antes de exceder los vacíos de aire máximos o caer por debajo del VFA mínimo.

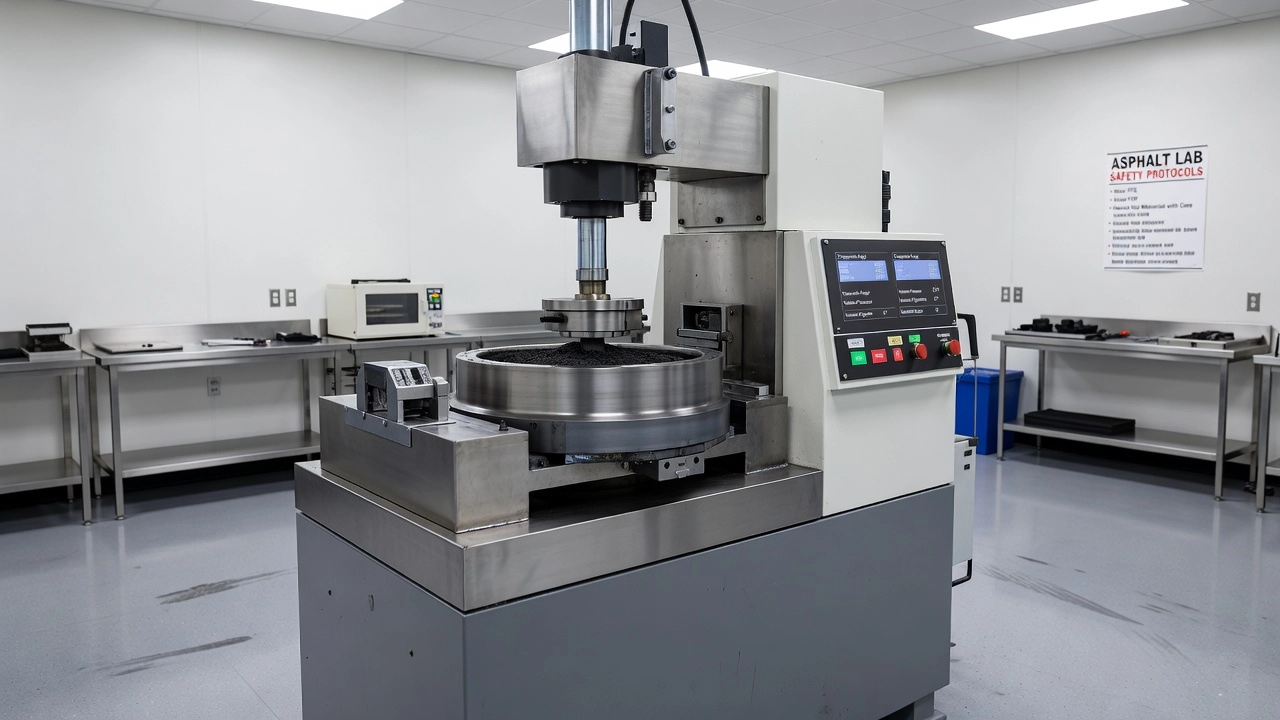

El cálculo del VFA requiere tres mediciones fundamentales de laboratorio en la mezcla asfáltica compactada: la gravedad específica aparente de la mezcla compactada (Gmb) , la gravedad específica máxima teórica de la mezcla suelta (Gmm) y la gravedad específica aparente del agregado combinado (Gsb) . Estas mediciones se obtienen mediante procedimientos de ensayo estandarizados de AASHTO.
Paso 1: Calcular los Vacíos de Aire (Va)
El contenido de vacíos de aire se calcula a partir de la gravedad específica aparente (Gmb) y la gravedad específica máxima teórica (Gmm):
Va (%) = 100 × [1 - (Gmb / Gmm)]
La gravedad específica máxima teórica (Gmm) se determina mediante AASHTO T 209 (Gravedad Específica Máxima Teórica y Densidad de Mezcla Asfáltica en Caliente), comúnmente conocido como el ensayo Rice. En este ensayo, una muestra suelta de la mezcla asfáltica se coloca en un picnómetro al vacío, y se evacua el aire para llenar los vacíos con agua. La Gmm representa la gravedad específica de la mezcla con cero vacíos de aire — la densidad máxima alcanzable.
La gravedad específica aparente (Gmb) de la probeta compactada se determina mediante AASHTO T 166 (Gravedad Específica Aparente de Mezcla Asfáltica en Caliente Compactada Usando Probetas de Superficie Saturada Seca). La probeta compactada se pesa seca, luego se sumerge en agua para determinar su volumen por desplazamiento de agua, y la gravedad específica aparente se calcula como la relación entre la masa y el volumen.
Paso 2: Calcular los Vacíos en el Agregado Mineral (VMA)
El VMA se calcula utilizando la siguiente fórmula:
VMA (%) = 100 - (Gmb × Ps / Gsb)
Donde:
La gravedad específica aparente del agregado (Gsb) tiene en cuenta los vacíos permeables al agua dentro de las partículas de agregado. Esto es importante porque el ligante asfáltico absorbido ocupa estos vacíos permeables y no contribuye al ligante efectivo que recubre las superficies de las partículas. Una Gsb más alta (agregado menos absorbente) significa que más del contenido total de ligante está disponible como ligante efectivo.
Paso 3: Calcular los Vacíos Llenos con Asfalto (VFA)
Una vez determinados Va y VMA, se calcula el VFA:
VFA (%) = (VMA - Va) / VMA × 100
El Manual de Materiales del Departamento de Transporte del Estado de Washington (WSDOT) (TM 13) proporciona el siguiente formato de cálculo para el VFA:
VFA = 100 × (VMA - Va) / VMA
Donde el VFA se reporta con 1 decimal.
Ejemplo Numérico:
Considere un diseño de mezcla Superpave con los siguientes valores al contenido óptimo de ligante:
Paso 1: Va = 100 × [1 - (2.380 / 2.479)] = 100 × (1 - 0.960) = 4.0%
Paso 2: VMA = 100 - (2.380 × 94.8 / 2.650) = 100 - (225.6 / 2.650) = 100 - 85.1 = 14.9%
Paso 3: VFA = (14.9 - 4.0) / 14.9 × 100 = 10.9 / 14.9 × 100 = 73.2%
Con un 73.2%, este VFA se encuentra dentro del rango de especificación típico de 65-78% para niveles de tránsito de 0.3 a 30 millones de ESAL.
Cálculo del VFA a partir del Contenido de Ligante Efectivo:
El VFA también se puede calcular directamente a partir del volumen de ligante efectivo:
VFA (%) = Vbe / (Va + Vbe) × 100
Donde Vbe (contenido de ligante efectivo por volumen) se calcula como:
Vbe = (Gmb × Pbe) / Gb
Donde:
El contenido de ligante efectivo (Pbe) tiene en cuenta la absorción de ligante en los poros del agregado:
Pbe = Pb - (Pba / 100) × Ps
Donde:
El contenido de asfalto absorbido (Pba) se determina a partir de las gravedades específicas del agregado:
Pba = 100 × [(Gse - Gsb) / (Gse × Gsb)] × Gb
Donde Gse es la gravedad específica efectiva del agregado, calculada a partir de Gmm y el contenido de ligante:
Gse = (100 - Pb) / [(100 / Gmm) - (Pb / Gb)]
Este cálculo más detallado es necesario cuando se evalúa si el contenido de ligante es suficiente para proporcionar un espesor de película adecuado sobre las partículas de agregado. El contenido de ligante efectivo es el ligante que realmente está disponible para formar la película adhesiva — el ligante absorbido en los poros del agregado no contribuye ni al espesor de la película ni al VFA.
Según AASHTO M 323 (Especificación Estándar para el Diseño Volumétrico de Mezclas Superpave), los requisitos de VFA se especifican en función del nivel de tránsito de diseño expresado en millones de Cargas Equivalentes por Eje Simple (ESAL) durante un período de diseño de 20 años. La especificación reconoce que los niveles de tránsito más altos requieren un control más estricto del VFA para prevenir tanto la exudación como los problemas de durabilidad.
| Tránsito de Diseño a 20 Años (millones de ESAL) | Rango de VFA (porcentaje) |
|---|---|
| Menos de 0.3 | 70 - 80 |
| 0.3 a menos de 3 | 65 - 78 |
| 3 a menos de 10 | 65 - 75 |
| 10 a menos de 30 | 65 - 75 |
| 30 o mayor | 65 - 75 |
Para mezclas con tamaño máximo nominal de agregado (TMA) de 9.5 mm en niveles de tránsito de diseño ≥3 millones de ESAL, AASHTO M 323 especifica un rango de VFA más estrecho de 73-76%. Este rango más ajustado refleja la mayor sensibilidad de las mezclas más finas a las variaciones del contenido de ligante y la mayor superficie de los agregados con TMA de 9.5 mm que requiere un control más preciso del volumen de ligante.
Los rangos de VFA en AASHTO M 323 se desarrollaron basándose en una amplia experiencia de campo e investigación de laboratorio realizada durante el Programa Estratégico de Investigación de Carreteras (SHRP) y estudios de validación posteriores. El Informe 573 del Programa Nacional Cooperativo de Investigación de Carreteras (NCHRP) (Verificación de los Niveles de Giros en la Tabla Ndiseño) proporcionó datos extensos de validación de campo que respaldan estos requisitos de VFA, demostrando que las mezclas que cumplen con los rangos de VFA especificados generalmente se desempeñan bien en condiciones reales de tránsito.
Cambios en los Requisitos de VFA a lo Largo del Tiempo: La especificación Superpave original publicada en la década de 1990 incluía rangos de VFA diferentes a los de la actual AASHTO M 323. La especificación original para niveles de tránsito de 3 a menos de 10 millones de ESAL era 65-78% , pero se revisó a 65-75% en ediciones posteriores basándose en datos de desempeño que mostraban que el extremo superior del rango estaba asociado con exudación y ahuellamiento en algunas secciones de campo. Revisiones recientes de AASHTO R 35 y AASHTO M 323 han refinado aún más los requisitos de VFA, y algunas agencias han adoptado rangos modificados basados en la experiencia local. El programa de capacitación Superpave del NECEPT (Centro Noreste de Excelencia en Tecnología de Pavimentos) documenta que los rangos de VFA revisados se han incorporado en las últimas actualizaciones de la especificación AASHTO.
El rango de VFA también se ajusta para diferentes tipos de mezcla en el método de diseño de mezclas Marshall. El Manual MS-2 del Asphalt Institute (Métodos de Diseño de Mezclas para Concreto Asfáltico) proporciona los siguientes criterios Marshall de VFA:
| Nivel de Tránsito | Rango de VFA (%) |
|---|---|
| Tránsito ligero (capa superficial) | 70 - 80 |
| Tránsito medio | 65 - 78 |
| Tránsito pesado | 65 - 75 |
Nótese que estos rangos son esencialmente idénticos a los rangos Superpave, lo que refleja el entendimiento común entre los tecnólogos del asfalto sobre el nivel apropiado de llenado de ligante para diferentes condiciones de tránsito, independientemente del método de diseño utilizado.
La especificación del VFA debe entenderse en el contexto de los criterios generales de diseño volumétrico. Con el contenido de ligante de diseño donde los vacíos de aire son iguales al 4.0%, el VFA está determinado por el valor del VMA. La relación se puede expresar como:
Esto demuestra que los requisitos de VFA limitan el VMA mínimo que se puede utilizar para un nivel de tránsito dado. Para pavimentos de alto tránsito que requieren VFA ≤75%, el VMA debe ser al menos 16.0% si el VFA también debe ser ≥65%. Sin embargo, el VMA mínimo para TMA de 9.5 mm es 15.0%, lo que con un 4.0% de vacíos de aire da un VFA = 73.3% — dentro del rango aceptable. Para TMA de 37.5 mm con un VMA mínimo de 11.0%, el VFA con un 4.0% de vacíos de aire es 63.6%, que está por debajo del mínimo de VFA del 65% para todos los niveles de tránsito, lo que significa que las mezclas con TMA de 37.5 mm deben exceder el VMA mínimo para cumplir con los requisitos de VFA.
La Nota 9 de AASHTO M 323 proporciona una guía importante: si el nivel de tránsito de diseño estimado está entre 3 y menos de 10 millones de ESAL, y la mezcla se diseña con un TMA de 9.5 mm, las agencias pueden usar un rango de VFA de 73-76%. Esta nota reconoce los desafíos de cumplir con los requisitos tanto de VMA como de VFA con mezclas finas de 9.5 mm bajo niveles de tránsito más altos.
Cuando el VFA está por debajo del mínimo especificado (típicamente 65%), la mezcla contiene ligante asfáltico insuficiente para llenar adecuadamente el espacio de vacíos dentro de la estructura del agregado. La consecuencia es que el espesor de la película de ligante sobre las partículas de agregado se reduce, y las películas de ligante se vuelven lo suficientemente delgadas como para comprometer la durabilidad e integridad del pavimento.
Espesor de la Película de Ligante: El espesor de la película de ligante es el espesor promedio del recubrimiento de asfalto que rodea las partículas de agregado. Se calcula dividiendo el volumen de ligante efectivo por el área superficial total del agregado en la mezcla. Si bien el VFA no es una medida directa del espesor de la película, existe una fuerte correlación entre ambos parámetros — un VFA bajo corresponde consistentemente a películas delgadas de ligante. Investigaciones de Kandhal y Chakraborty y Sengoz y Agar han establecido que se necesitan valores mínimos de espesor de película de 8-10 micras para una durabilidad adecuada, recomendándose películas más gruesas (9-10 micras) para mezclas expuestas a condiciones ambientales severas.
Envejecimiento Oxidativo: Las películas delgadas de ligante son más susceptibles al envejecimiento oxidativo porque el oxígeno del aire puede penetrar más fácilmente todo el espesor de la película. El proceso de oxidación hace que el ligante asfáltico se vuelva más duro y frágil con el tiempo. La tasa de oxidación es inversamente proporcional al espesor de la película — las películas delgadas envejecen mucho más rápido que las gruesas. La investigación del Programa Estratégico de Investigación de Carreteras (SHRP) sobre el envejecimiento del ligante demostró que la tasa de envejecimiento aumenta significativamente cuando el espesor de la película cae por debajo de 6-8 micras. El proceso de envejecimiento se acelera a altas temperaturas del pavimento y en climas soleados con alta exposición a los rayos UV. A medida que el ligante se oxida y se vuelve frágil, el pavimento pierde su capacidad de flexionarse bajo las cargas del tránsito, lo que lleva a agrietamiento por fatiga y agrietamiento en bloque.

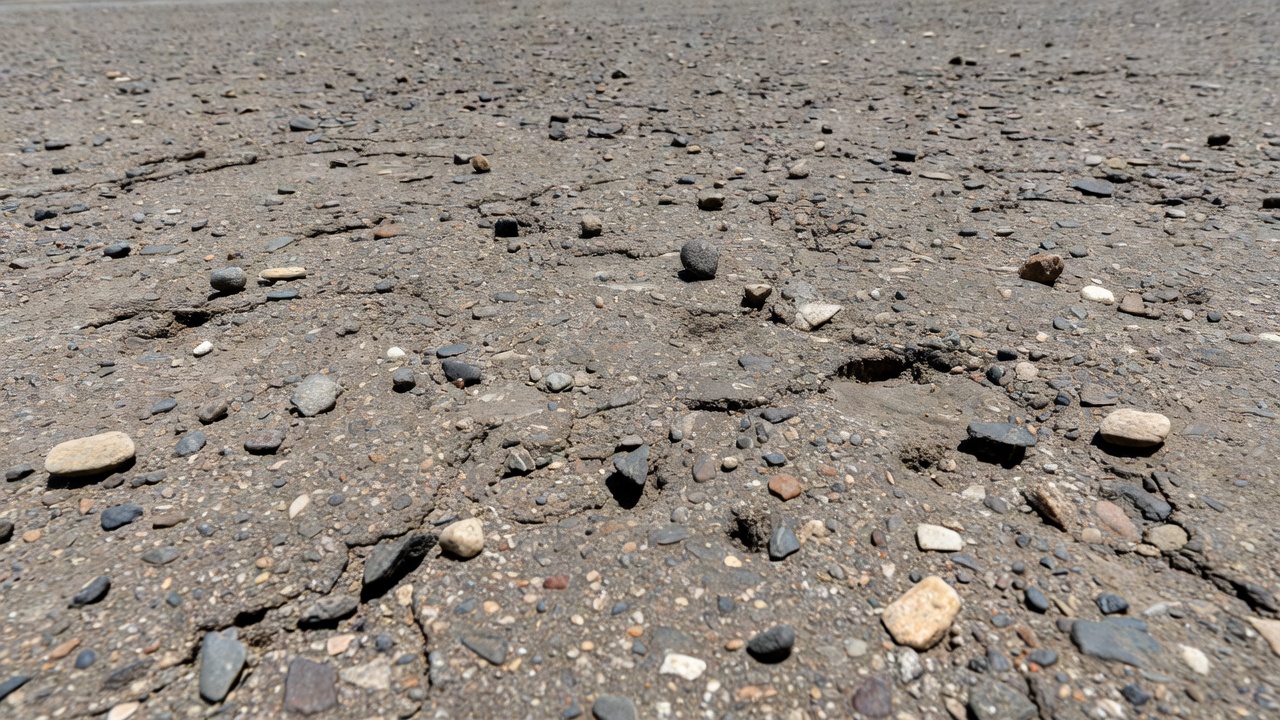

Desprendimiento de Agregados: El deterioro más visible asociado con un VFA bajo es el desprendimiento de agregados — la pérdida progresiva de partículas de agregado de la superficie del pavimento. El desprendimiento comienza cuando las películas delgadas de ligante pierden su adhesión a las partículas de agregado, ya sea por fragilización oxidativa o daño por humedad. Las partículas de agregado individuales se desprenden por el tránsito, dejando pequeñas depresiones en la superficie. A medida que se pierden más partículas, la textura de la superficie se vuelve rugosa y abierta, acelerando aún más la pérdida de agregado. En casos severos, el desprendimiento puede progresar hasta el punto en que la textura superficial está profundamente picada y el agregado suelto crea un peligro de objetos extraños (FOD) para las operaciones de aeronaves en pavimentos aeroportuarios.
El documento técnico de la Colorado Asphalt Pavement Association explica este mecanismo explícitamente: “Si el VFA es demasiado bajo, no hay suficiente asfalto para proporcionar durabilidad y para sobredensificarse bajo el tránsito y exudar.” Esto captura sucintamente la naturaleza bidireccional del requisito de VFA — debe ser lo suficientemente alto para garantizar un espesor de película de ligante adecuado para la durabilidad, pero no tan alto como para arriesgar la exudación.
Riesgo de Daño por Humedad: Las mezclas con VFA bajo también son más susceptibles al daño por humedad (desprendimiento por stripping) . Las películas delgadas de ligante proporcionan menos cobertura sobre las partículas de agregado, dejando más área superficial del agregado expuesta a la infiltración de agua. El agua puede penetrar la interfaz ligante-agregado y desplazar el ligante, causando el desprendimiento del ligante del agregado. La combinación de películas delgadas y daño por humedad puede acelerar significativamente el deterioro del pavimento, particularmente en climas con lluvias frecuentes o ciclos de hielo-deshielo.
VFA Bajo en la Inspección de Pavimentos: Durante los levantamientos visuales de condición del pavimento, los indicadores de VFA bajo incluyen:
Estos deterioros son observables durante los levantamientos rutinarios del Índice de Condición del Pavimento (PCI) realizados según ASTM D5340 (Método de Ensayo Estándar para Levantamientos del Índice de Condición de Pavimentos Aeroportuarios) y ASTM D6433 (Práctica Estándar para Levantamientos del Índice de Condición de Pavimentos de Carreteras y Estacionamientos). La inspección del desprendimiento en niveles de severidad desde bajo (pérdida incipiente de agregado fino) hasta alto (pérdida de agregado grueso que crea depresiones superficiales significativas) proporciona evidencia indirecta de que el VFA in situ puede estar por debajo de los niveles óptimos.
Cuando el VFA excede el máximo especificado (típicamente 78-80%), la mezcla tiene un espacio de vacíos de aire insuficiente dentro del VMA para albergar el ligante asfáltico. Esta condición crea un pavimento excesivamente rico en ligante, con el potencial de varios mecanismos de deterioro distintos que comprometen tanto el rendimiento estructural como la seguridad funcional.

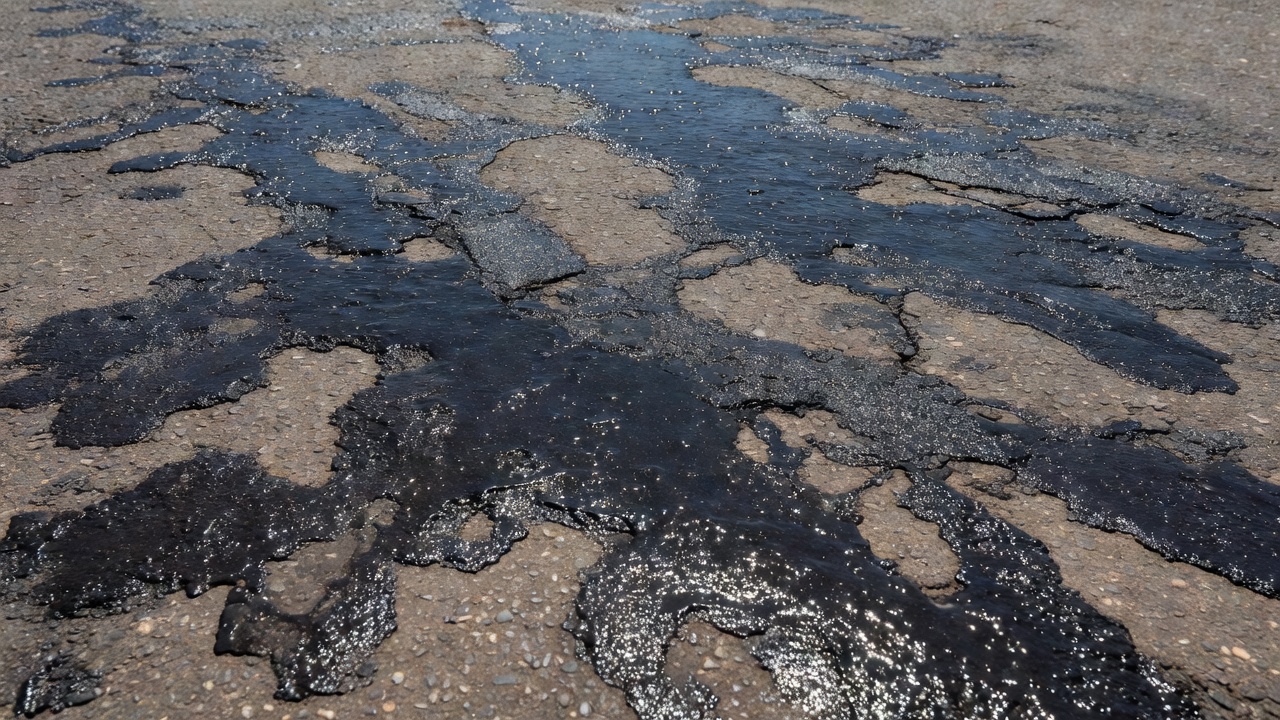

Exudación (Afloramiento): El deterioro principal asociado con un VFA alto es la exudación, también llamada afloramiento o manchas de asfalto. La exudación ocurre cuando los vacíos de aire en el pavimento están casi o completamente llenos de ligante asfáltico, y la compactación adicional bajo el tránsito fuerza el exceso de ligante hacia la superficie del pavimento. El ligante se acumula en la superficie como una película brillante y pegajosa que se oscurece y espesa progresivamente con el tiempo a medida que más ligante es extruido de la mezcla bajo la carga repetida del tránsito. A diferencia de algunos deterioros del pavimento, la exudación no es reversible durante el clima frío o períodos de baja carga — una vez que el ligante ha sido forzado a la superficie, permanece allí y continúa acumulándose.
Reducción de la Fricción: La exudación crea una superficie lisa y pulida con resistencia al deslizamiento y fricción superficial significativamente reducidas. El exceso de ligante llena la macrotextura de la superficie del pavimento, eliminando la textura superficial que proporciona la fricción entre el neumático y el pavimento. En pistas de aeropuertos, la reducción de la fricción en condiciones húmedas puede aumentar sustancialmente la distancia de aterrizaje de las aeronaves y comprometer el control direccional durante aterrizajes con viento cruzado. El Circular de Asesoramiento FAA 150/5320-12C (Medición, Construcción y Mantenimiento de Superficies de Pavimentos Aeroportuarios Resistentes al Deslizamiento) aborda los peligros de las superficies de pavimento con baja fricción, enfatizando la importancia de mantener una macrotextura adecuada para el rendimiento de frenado de las aeronaves. El Manual de Diseño de Aeródromos de la OACI (Doc 9157, Parte 3) aborda de manera similar las implicaciones de seguridad de la fricción reducida en las superficies de pista.
Riesgo de Hidroplaneo: La exudación aumenta sustancialmente el riesgo de hidroplaneo — la condición en la que se acumula una capa de agua entre el neumático de la aeronave y la superficie del pavimento, causando que el neumático pierda contacto con el pavimento. La FAA identifica el hidroplaneo como una preocupación crítica de seguridad en las pistas de aeropuertos, particularmente durante eventos de lluvia intensa cuando el agua estancada no puede drenar de la superficie lisa y rica en ligante. El método de diseño de pavimentos del Índice de Soporte de California (CBR) aborda los requisitos de drenaje, pero la exudación socava directamente la función de drenaje superficial al llenar la textura que proporciona vías de salida del agua.
Ahuellamiento (Deformación Permanente): Las mezclas con VFA alto son susceptibles al ahuellamiento — la acumulación de deformación permanente en las huellas de rodadura bajo la carga repetida del tránsito. Cuando los vacíos de aire se reducen por debajo de aproximadamente 2-3%, la mezcla tiene un espacio de vacíos insuficiente para acomodar el desplazamiento lateral del ligante y el agregado bajo carga. El exceso de ligante actúa como un lubricante dentro de la estructura del agregado, permitiendo que las partículas de agregado se deslicen unas sobre otras y se densifiquen aún más. A medida que la mezcla se densifica, el nivel de la superficie desciende en las huellas de rodadura, creando depresiones longitudinales (ahuellamientos) que pueden comprometer la serviciabilidad del pavimento. El requisito de AASHTO R 35 de que los vacíos de aire en Nmáx deben ser ≥2.0% está específicamente diseñado para prevenir esta condición — si la densidad de laboratorio en Nmáx se aproxima al 98% de la densidad máxima teórica (el punto en el que el VFA se aproximaría al 100%), la mezcla se considera demasiado compactable para uso en campo.
Comportamiento de Mezcla Tierna: Las mezclas con VFA alto a menudo exhiben un comportamiento de mezcla tierna durante la construcción — son difíciles de compactar porque el ligante actúa como un lubricante, y la capa puede desplazarse o moverse bajo el rodillo en lugar de densificarse adecuadamente. La mezcla puede no cumplir con el requisito de Ninicial del compactador giratorio Superpave, que especifica que a 8 giros (para tránsito medio), la densidad debe ser ≤89.0% de la densidad máxima teórica. Las mezclas que se compactan demasiado rápido en Ninicial probablemente serán tiernas en el campo e inestables bajo el tránsito.
Indicadores de Inspección de Pavimentos para VFA Alto:
Durante los levantamientos visuales de condición, los indicadores de VFA alto incluyen:
El Sistema de Clasificación de Condición de Pavimentos del Departamento de Transporte de Ohio (ODOT) (Apéndice A — Deterioros en Pavimentos Flexibles) clasifica la exudación en niveles de severidad: Bajo (una película delgada de asfalto en la superficie que causa una leve decoloración) y Alto (una película gruesa que cubre un área significativa con una superficie brillante y reflectante que puede ser pegajosa). El sistema ODOT señala que la exudación es causada por un exceso de ligante bituminoso en la mezcla y/o un bajo contenido de vacíos de aire — vinculando directamente el deterioro con condiciones de VFA alto.

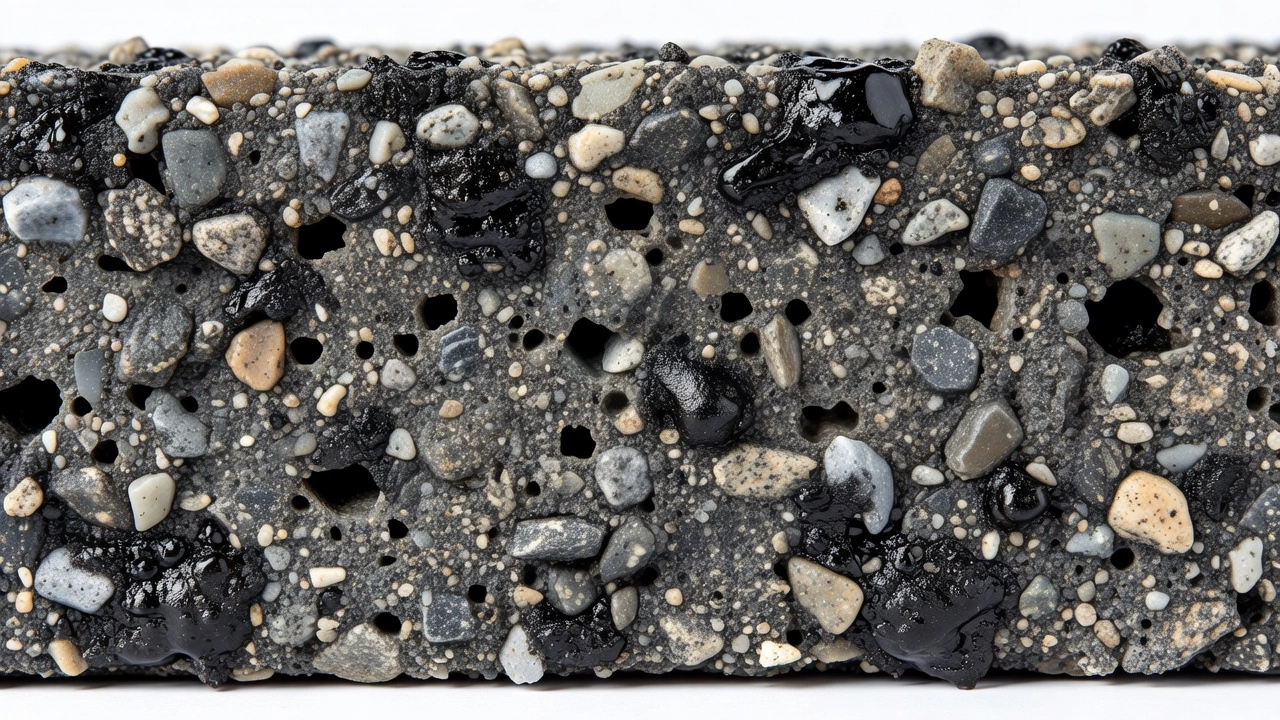

La relación entre el VFA y el espesor de la película de ligante es fundamental para entender por qué el VFA es un parámetro de diseño de mezclas tan crítico. Mientras que el VFA mide el porcentaje del espacio de vacíos lleno con ligante, el espesor de la película de ligante mide el espesor real del recubrimiento de asfalto alrededor de las partículas de agregado. Estos dos parámetros están correlacionados pero no son idénticos — el VFA es una propiedad volumétrica de toda la mezcla, mientras que el espesor de la película es una propiedad superficial de las partículas de agregado.
Cálculo del Espesor de la Película de Ligante:
El espesor promedio de la película de ligante (TF) se calcula como:
TF (micras) = (Vbe × 1000) / (SA × Ws)
Donde:
El área superficial (SA) del agregado se estima a partir de la granulometría utilizando los factores de área superficial de Hveem:
| Tamaño del Tamiz | Factor de Área Superficial (m²/kg) |
|---|---|
| 4.75 mm (No. 4) | 0.41 |
| 2.36 mm (No. 8) | 0.82 |
| 1.18 mm (No. 16) | 1.64 |
| 600 µm (No. 30) | 2.87 |
| 300 µm (No. 50) | 6.14 |
| 150 µm (No. 100) | 12.29 |
| 75 µm (No. 200) | 32.77 |
Para el agregado que pasa el tamiz de 75 µm (No. 200), se aplican factores de área superficial adicionales basados en el porcentaje que pasa (típicamente 41-55 m²/kg por porcentaje que pasa).
Relación entre VFA y Espesor de Película:
Las investigaciones han demostrado consistentemente que el VFA y el espesor de la película están correlacionados pero no son equivalentes. Una mezcla con VFA alto puede tener películas de ligante delgadas si el área superficial del agregado es muy alta (como en mezclas de granulometría fina con alto contenido de finos). Por el contrario, una mezcla con VFA moderado puede tener películas de ligante gruesas si el agregado es grueso con baja área superficial. Esta distinción es importante porque el espesor de la película es el indicador más fundamental de la durabilidad, pero el VFA es más fácil de calcular y controlar en el diseño de mezclas de rutina y el control de calidad.
Kandhal y Chakraborty realizaron una extensa investigación sobre la relación entre el VMA, el espesor de la película y las características de envejecimiento, encontrando que:
Estos hallazgos son consistentes con los requisitos de VFA en AASHTO M 323, que efectivamente limitan el espesor de la película dentro de un rango que proporciona durabilidad adecuada sin riesgo excesivo de exudación. Para una mezcla Superpave densa típica con 4% de vacíos de aire y VMA de 13-15%, el espesor de película correspondiente generalmente varía de 8-12 micras, lo que se alinea con el rango recomendado por la literatura de investigación.
El informe de investigación de ODOT sobre VMA y espesor de película (citado en varias publicaciones técnicas) señaló que el requisito de VFA permitiría construir un pavimento con tan solo 3.76% de contenido de asfalto en algunos casos, lo que se consideró demasiado bajo para un rendimiento adecuado en campo. Esta preocupación llevó a la recomendación de que el espesor de la película debe considerarse como un criterio de diseño adicional cuando la durabilidad es una preocupación principal, como en pavimentos aeroportuarios expuestos a altas presiones de neumáticos y chorro de turbina.
Las mezclas asfálticas aeroportuarias diseñadas según la especificación FAA P-401 (Pavimentos Bituminosos Mezclados en Planta, AC 150/5370-10H) incorporan el VFA como un parámetro volumétrico clave de diseño. La FAA reconoce que los pavimentos aeroportuarios operan bajo condiciones de carga diferentes a las carreteras, incluyendo cargas más altas, presiones de neumáticos más altas y rangos de temperatura más amplios, y los requisitos de VFA se adaptan en consecuencia.
Requisitos de VFA según FAA P-401: La especificación FAA P-401 requiere que los diseños de mezclas para pavimentos aeroportuarios cumplan con rangos de VFA que son generalmente consistentes con los requisitos de AASHTO M 323. Para Granulometría 1 de P-401 (TMA de 19.0 mm, utilizada para pavimentos de carga pesada), el rango típico de VFA es 65-78% . Para Granulometría 2 (TMA de 12.5 mm) y Granulometría 3 (TMA de 9.5 mm), los rangos de VFA se ajustan según el nivel de tránsito específico del aeropuerto.
La FAA diferencia entre métodos de diseño de mezclas en P-401:
Ajuste de Grado para Ligantes Aeroportuarios: La FAA requiere un ajuste de grado de los ligantes PG para aplicaciones aeroportuarias para tener en cuenta las presiones de neumáticos más altas de las aeronaves (100-300 psi para aeronaves en comparación con 100-130 psi para camiones). El ajuste de grado puede cambiar el ligante a un grado de alta temperatura más alto, lo que cambia la rigidez del ligante y altera el rango óptimo de VFA. Los ligantes más rígidos (grados PG más altos) pueden tolerar valores de VFA más altos sin exudación porque son más resistentes al flujo bajo carga. Sin embargo, las especificaciones de la FAA mantienen los rangos estándar de VFA independientemente del grado de ligante utilizado, lo que significa que el objetivo de diseño de VFA debe cumplirse con el grado de ligante seleccionado.
Requisitos de Ensayos de Desempeño: La FAA ahora incluye requisitos de ensayos de desempeño para diseños de mezclas aeroportuarias, utilizando el Asphalt Pavement Analyzer (APA) según AASHTO T 340 o el Ensayo de Rueda Hamburguesa según AASHTO T 324. Estos ensayos de desempeño proporcionan una validación directa de que la mezcla (con su VFA específico) es resistente al ahuellamiento bajo carga simulada de aeronaves. La especificación de la FAA requiere una profundidad máxima de ahuellamiento de 10 mm a 4,000 pasadas en el APA a 250 psi de presión de manguera y 64°C. Las mezclas que cumplen con la especificación de VFA pero fallan el ensayo de ahuellamiento del APA deben ser rediseñadas, lo que indica que el VFA por sí solo no es suficiente para garantizar el desempeño.
Consideraciones de Durabilidad en Pavimentos Aeroportuarios: Los pavimentos aeroportuarios están expuestos a condiciones ambientales y operativas únicas que afectan la relación entre el VFA y el desempeño:
El Estudio de Asfalto del Aeropuerto de Yellowstone y otras investigaciones sobre pavimentos aeroportuarios han demostrado que las mezclas aeroportuarias con valores de VFA consistentemente por debajo del 65% presentaron desprendimiento prematuro y pérdida de agregado dentro de 3-5 años de servicio, particularmente en las zonas de toma de contacto de la pista donde se concentran el frenado de aeronaves y el chorro de turbina. Por el contrario, las mezclas aeroportuarias con valores de VFA superiores al 78% en las áreas de huellas de rodadura desarrollaron exudación dentro de 2-3 años, requiriendo tratamiento superficial para restaurar la fricción.
El Proyecto 06-03 del Programa de Tecnología de Pavimentos Aeroportuarios de la FAA (AAPTP) sobre especificaciones basadas en desempeño para pavimentos aeroportuarios de HMA identificó la volumetría de la mezcla (incluyendo el VFA) como Características de Calidad de Aceptación (AQC) clave que deben medirse durante la construcción y vincularse con las predicciones de desempeño del pavimento. El informe del AAPTP recomendó que el VFA se mida como parte de la aceptación de la construcción y que el VFA medido se utilice en modelos predictivos para estimar el desempeño del pavimento durante la vida de diseño. Esto representa un cambio de usar el VFA únicamente como un parámetro de diseño a utilizarlo como una herramienta de verificación de la calidad de la construcción.
La relación entre el VFA y los deterioros de la superficie del pavimento proporciona un vínculo crítico entre los parámetros de diseño de mezclas y la evaluación de la condición en campo. Los inspectores e ingenieros de pavimentos pueden usar las observaciones de deterioros superficiales para inferir si el VFA in situ puede estar contribuyendo al deterioro prematuro del pavimento, incluso cuando los registros originales de diseño de la mezcla no están disponibles.
Patrones de Deterioro Asociados con VFA Bajo:
Cuando el VFA está por debajo del mínimo especificado, los siguientes patrones de deterioro son típicamente observables durante los levantamientos del Índice de Condición del Pavimento (PCI) realizados según ASTM D5340 (Aeropuertos) y ASTM D6433 (Carreteras):
| Tipo de Deterioro | Severidad | Características Observables | Contribución Probable del VFA |
|---|---|---|---|
| Desprendimiento | Bajo a Alto | Pérdida de agregado fino y luego grueso | Películas delgadas de ligante incapaces de retener partículas |
| Meteorización | Bajo a Alto | Decoloración superficial, pérdida de ligante | Envejecimiento oxidativo por películas delgadas |
| Agrietamiento en Bloque | Bajo a Alto | Grietas rectangulares >1 ft² | Ligante frágil por oxidación rápida |
| Agrietamiento de Juntas | Bajo a Medio | Grietas en juntas longitudinales/transversales | Ligante rígido y envejecido en zonas de bajo VFA |
| Parcheo | Variable | Las áreas parcheadas pueden mostrar desprendimiento en bordes | Ligante insuficiente en bordes de parches |
La progresión de los deterioros relacionados con VFA bajo generalmente sigue esta secuencia: meteorización inicial y decoloración superficial (año 1-2), seguida de pérdida de agregado fino y aumento de la textura superficial (año 2-3), progresando a desprendimiento de agregado grueso y picaduras (año 3-5), y finalmente agrietamiento y deterioro estructural (año 5+). La tasa de progresión depende del clima, el nivel de tránsito y la deficiencia real de VFA.
Patrones de Deterioro Asociados con VFA Alto:
Cuando el VFA excede el máximo especificado, los siguientes patrones de deterioro son observables:
| Tipo de Deterioro | Severidad | Características Observables | Contribución Probable del VFA |
|---|---|---|---|
| Exudación | Bajo a Alto | Superficie negra brillante, pérdida de textura | Exceso de ligante forzado a la superficie |
| Ahuellamiento | Bajo a Alto | Depresiones longitudinales en huellas de rodadura | Densificación y flujo lateral |
| Desplazamiento | Bajo a Alto | Desplazamiento transversal en intersecciones | Inestabilidad por exceso de ligante |
| Corrugación | Bajo a Medio | Ondulaciones transversales a intervalos regulares | Baja estabilidad por alto contenido de ligante |
| Agregado Pulido | Bajo a Alto | Agregado liso y redondeado en la superficie | Película delgada de ligante + desgaste |
La progresión de los deterioros relacionados con VFA alto generalmente sigue: manchas iniciales de exudación en huellas de rodadura (año 1-2), seguido de exudación más extensa a lo largo de todo el ancho de la huella de rodadura (año 2-3), desarrollo de ahuellamiento a medida que la mezcla se densifica bajo el tránsito (año 3-5), y finalmente desplazamiento o corrugación en áreas con alto esfuerzo cortante (año 5+). En pistas de aeropuertos, la exudación es típicamente más severa en la zona de toma de contacto (donde las aeronaves hacen contacto inicial con el pavimento) y en las áreas de retorno en los extremos de la pista.
Métodos de Inspección Cuantitativos:
Más allá de la observación visual, varios métodos cuantitativos pueden ayudar a los inspectores a evaluar si existen problemas relacionados con el VFA en el pavimento:
Ensayos de Permeabilidad: Los ensayos de permeabilidad en campo según ASTM D3637 (anteriormente ASTM PS 129) miden la tasa de flujo de agua a través del pavimento. Las mezclas con VFA bajo (con películas delgadas de ligante) tienden a tener mayor permeabilidad, permitiendo que el agua y el aire penetren la estructura del pavimento. Las mezclas con VFA alto (con exudación) tienden a tener una permeabilidad muy baja pero un drenaje superficial deficiente. Los valores de permeabilidad superiores a 100 × 10⁻⁵ cm/s generalmente se consideran indicativos de una mezcla con contenido inadecuado de ligante y probablemente VFA bajo.
Medición de Macrotextura: El ensayo del círculo de arena según ASTM E965 (Medición de la Profundidad de Macrotextura del Pavimento Usando una Técnica Volumétrica) mide la profundidad media de textura (MTD) de la superficie del pavimento. La exudación por VFA alto reduce la MTD a valores por debajo de 0.5 mm, indicando una superficie pulida con baja fricción. La FAA y la OACI especifican profundidades mínimas de macrotextura para superficies de pista nuevas (típicamente ≥0.8 mm de MTD), y los valores por debajo de este umbral sugieren una textura superficial insuficiente potencialmente causada por un VFA alto.
Ensayos de Fricción: La medición continua de fricción utilizando dispositivos como el Mu-Meter (según ASTM E670) o el Equipo de Medición Continua de Fricción (CFME) proporciona una medición directa de la fricción superficial. La exudación por VFA alto reduce los números de fricción, particularmente a velocidades de deslizamiento más altas. El Circular de Asesoramiento FAA 150/5320-12C proporciona clasificaciones de niveles de fricción y orientación sobre cuándo se necesita tratamiento superficial. Un número de fricción inferior a 0.50 a 40 mph (65 km/h) sobre superficie mojada generalmente se considera motivo de investigación, y si se determina que la causa es la exudación de ligante por VFA alto, típicamente se requiere tratamiento superficial.
Ensayos de Densidad: Las mediciones de densidad en campo utilizando medidores de densidad nucleares o no nucleares, o la extracción de núcleos según AASHTO T 166, proporcionan una medición directa de los vacíos de aire in situ. Si los vacíos de aire medidos están por debajo del 2-3%, el VFA correspondiente probablemente supera el 85%, indicando una condición de VFA alto incluso si los registros de diseño de laboratorio muestran valores aceptables. Por el contrario, si los vacíos de aire superan el 8-10%, es probable que el VFA esté por debajo del 55-60%, indicando una condición de VFA bajo.
El VFA es un parámetro esencial en los programas de Control de Calidad (QC) y Aseguramiento de Calidad (QA) para la producción de asfalto. Si bien el parámetro volumétrico principal controlado durante la producción es típicamente los vacíos de aire en Ndiseño, el VFA sirve como una verificación crítica de que la mezcla no se ha desviado del diseño aprobado de maneras que podrían afectar la durabilidad o la resistencia a la exudación.
Monitoreo de la Producción: Durante la producción, el laboratorio de QC ensaya muestras de la mezcla producida en planta a intervalos regulares (típicamente 1-2 ensayos por cada 500-1000 toneladas de producción). Los parámetros ensayados incluyen:
A partir de estos parámetros medidos, se calcula el VFA y se compara con el objetivo de la Fórmula de Mezcla de Trabajo (JMF) . La mayoría de las agencias especifican una tolerancia de ±2 a ±3 puntos porcentuales del VFA objetivo de la JMF para resultados de ensayos individuales. El promedio de 4-5 resultados de ensayos consecutivos debe estar típicamente dentro de ±1.5 a ±2 puntos porcentuales del objetivo.
Ensayos de Aceptación: Muchas agencias utilizan la metodología de Porcentaje Dentro de Límites (PWL) según AASHTO R 9 para la aceptación. Bajo PWL, la especificación establece un Límite Superior de Especificación (USL) y un Límite Inferior de Especificación (LSL) para el VFA basados en la JMF aprobada. Los resultados de los ensayos del contratista se evalúan estadísticamente para determinar el porcentaje del lote que se encuentra dentro de los límites de especificación. Los requisitos típicos de PWL para VFA especifican un PWL mínimo de 70-80% para el pago completo, con factores de pago reducidos (penalizaciones) para valores de PWL más bajos.
Problemas Comunes de QC Relacionados con el VFA:
| Problema | Causa Posible | Acción Correctiva |
|---|---|---|
| VFA demasiado alto (por encima del máximo) | Exceso de contenido de ligante | Reducir la tasa de alimentación de ligante |
| VFA demasiado alto | Vacíos de aire demasiado bajos | Verificar temperatura de compactación, granulometría |
| VFA demasiado alto | VMA demasiado bajo | Ajustar granulometría del agregado, aumentar VMA |
| VFA demasiado bajo (por debajo del mínimo) | Contenido de ligante insuficiente | Aumentar la tasa de alimentación de ligante |
| VFA demasiado bajo | Vacíos de aire demasiado altos | Mejorar compactación o granulometría |
| VFA demasiado bajo | VMA demasiado alto | Ajustar granulometría del agregado |
Control Estadístico de Procesos: Los laboratorios de QC mantienen gráficos de control para el VFA y otros parámetros volumétricos para detectar tendencias antes de que resulten en una producción fuera de especificación. Los gráficos de control típicamente muestran los valores de ensayo individuales, la media móvil y los límites de especificación. Si los valores de VFA están tendiendo hacia el límite superior o inferior de especificación, se pueden realizar ajustes a los parámetros de producción de la planta (tasa de alimentación de ligante, proporciones de alimentación de agregados, temperatura de la mezcla) antes de que los valores excedan los límites de especificación.
Ensayos de Verificación: La agencia propietaria (o su laboratorio de ensayos independiente) realiza ensayos de verificación en muestras separadas obtenidas al mismo tiempo y en el mismo lugar que las muestras de QC del contratista. Se utilizan pruebas F y pruebas t para comparar la varianza y la media de los resultados de los ensayos del contratista y de la agencia. Si los resultados de la prueba F y la prueba t indican que los dos conjuntos de datos son estadísticamente equivalentes, los resultados del contratista se aceptan para su uso en los cálculos de pago. Si las pruebas indican una diferencia significativa, se requieren ensayos de resolución, que generalmente involucran un tercer laboratorio independiente.
La Colorado Asphalt Pavement Association señala que la mayoría de las especificaciones de los DOT requieren un VFA en el rango de 70-80% durante la fase de diseño, pero este requisito está destinado a la mezcla solo durante la fase de diseño y típicamente no es un requisito de producción. Esta distinción es importante: el VFA es un parámetro de verificación de diseño que confirma que el diseño es volumétricamente aceptable, pero durante la producción, el énfasis se desplaza a los vacíos de aire y el contenido de ligante como los parámetros principales de aceptación. Sin embargo, si los vacíos de aire o el VMA se desvían del objetivo de la JMF, el cálculo del VFA proporciona una verificación de que la desviación no ha creado un riesgo de durabilidad o exudación.
La especificación FAA P-401 para pavimentos aeroportuarios incluye el VFA como un parámetro requerido en el paquete de presentación del diseño de mezcla. El contratista debe presentar un informe completo de diseño de mezcla que demuestre el cumplimiento de todos los criterios volumétricos, incluyendo el VFA. Durante la producción, la FAA requiere que el programa de QC del contratista incluya el VFA como un parámetro de monitoreo, y el programa de aseguramiento independiente de la FAA incluye la verificación del VFA. La especificación P-401 establece: “Las propiedades volumétricas de la mezcla, incluyendo los vacíos de aire, el VMA y el VFA, deberán estar dentro de los límites especificados en la JMF aprobada.”
Orientación Práctica para el Personal de QC:
El personal de QC responsable del monitoreo del VFA debe seguir estas pautas:
El proceso de control de calidad del VFA es un componente esencial para garantizar que la mezcla asfáltica entregada al proyecto tendrá la durabilidad, estabilidad y características superficiales necesarias para un rendimiento satisfactorio del pavimento durante la vida de diseño. La atención adecuada al VFA durante la producción ayuda a prevenir tanto el desprendimiento prematuro (por VFA bajo) como la exudación/afloramiento (por VFA alto), los cuales son costosos de reparar y peligrosos para los usuarios del pavimento.
