Normes AASHTO pour les chaussées et les ponts

Ce qu’est l’AASHTO

L’American Association of State Highway and Transportation Officials (AASHTO) est une organisation à but non lucratif et non partisane fondée en 1914 qui représente les Départements des Transports (DOT) des 50 États américains, du District de Columbia et de Porto Rico. La fonction principale de l’AASHTO est d’élaborer et de publier des normes techniques, des spécifications et des lignes directrices fondées sur le consensus pour la conception, la construction, l’entretien et l’inspection des infrastructures routières et de transport à travers les États-Unis. L’organisation est composée des principaux responsables des transports de chaque juridiction membre, ce qui lui confère une position unique en tant que porte-parole collectif des agences de transport des États.

L’activité d’élaboration de normes de l’AASHTO est organisée par un réseau de comités permanents qui couvrent tous les aspects des infrastructures de transport. Les comités les plus importants sur le plan technique pour la conception et l’inspection des infrastructures comprennent le Comité des ponts et des structures (COBS), le Comité des matériaux et des chaussées (COMP), le Comité de la construction, le Comité de la conception et le Comité de l’entretien. Chaque comité est subdivisé en sections techniques et sous-comités axés sur des sujets spécifiques. Par exemple, le Comité des ponts et des structures dispose de sections techniques distinctes pour la conception en acier, la conception en béton, la conception sismique, la gestion des ponts et l’inspection des ponts. Ces comités se réunissent chaque année pour examiner les modifications proposées aux normes, discuter des développements techniques et voter sur les normes nouvelles ou révisées.

Les normes AASHTO ont un poids juridique et réglementaire substantiel. La Federal Highway Administration (FHWA) référence régulièrement les normes AASHTO dans ses règlements, y compris les Normes nationales d’inspection des ponts (NBIS), qui imposent l’utilisation du Manuel d’inspection des éléments de pont de l’AASHTO et du Manuel d’évaluation des ponts de l’AASHTO. Les DOT des États adoptent les normes AASHTO comme politique pour leurs programmes de transport, et les projets routiers bénéficiant d’une aide fédérale exigent généralement la conformité aux normes AASHTO applicables. Bien que les normes AASHTO ne soient pas elles-mêmes des lois fédérales, elles acquièrent force d’exigences réglementaires lorsqu’elles sont incorporées par référence dans les règlements fédéraux ou étatiques.

L’organisation publie ses normes via la Boutique AASHTO (store.transportation.org), qui propose un accès par impression, PDF et abonnement. Les publications majeures sont mises à jour selon un cycle d’éditions complètes (tous les 3 à 5 ans) avec des révisions intérimaires publiées entre-temps. Le catalogue complet de l’AASHTO contient plus de 1 000 publications actives couvrant les spécifications de conception, les spécifications de construction, les méthodes d’essai des matériaux, les pratiques recommandées et les logiciels. La compilation annuelle des Normes de matériaux AASHTO contient à elle seule plus de 400 normes individuelles couvrant les granulats, l’asphalte, le béton, les sols et les métaux.

L’AASHTO fournit également des services techniques importants au-delà de la publication de normes. La division AASHTO re:source gère le Programme d’accréditation AASHTO (AAP), qui accrédite les laboratoires d’essai de matériaux de construction selon les exigences ISO/CEI 17025 en utilisant les méthodes d’essai AASHTO. Le programme AASHTOWare développe et distribue des logiciels pour la conception de ponts, la conception de chaussées, la gestion de projets et l’analyse de la sécurité. L’AASHTO gère également des programmes de services techniques couvrant la gestion environnementale, l’évaluation des dispositifs de sécurité, la gestion des équipements et la formation technique.

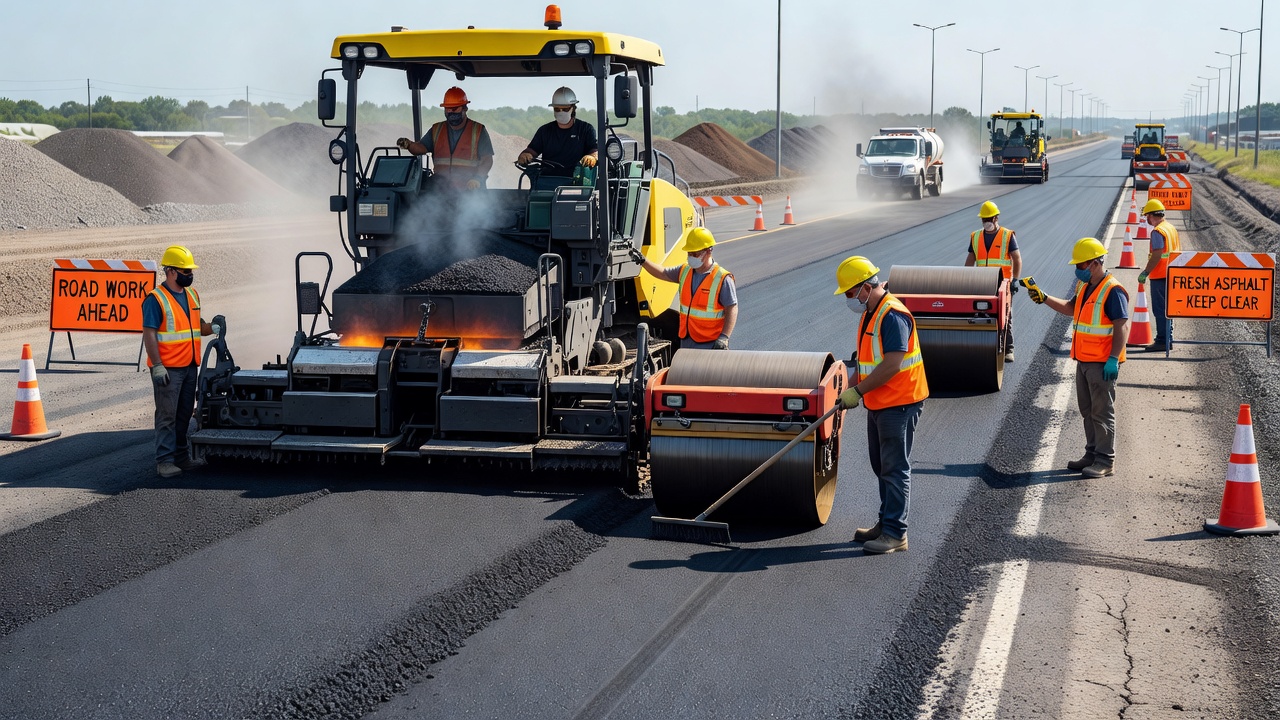

Principales publications sur les chaussées

Le Guide de conception des structures de chaussée de l’AASHTO, publié initialement dans sa première édition en 1961 et plus célèbre dans son édition de 1993, est la méthode de conception de chaussées la plus utilisée aux États-Unis. Le Guide de 1993 fournit des procédures pour la conception de nouvelles chaussées souples, de nouvelles chaussées rigides, de renforcements sur chaussées souples existantes, de renforcements sur chaussées rigides existantes et de projets de reconstruction. Il est basé sur des équations empiriques développées à partir de l’Essai routier AASHO mené à Ottawa, dans l’Illinois, de 1958 à 1960, où les chercheurs ont construit des centaines de sections d’essai de chaussées avec des épaisseurs de couches contrôlées et les ont soumises à des millions de répétitions de charges à l’aide de camions calibrés.

Pour la conception de chaussées souples, le Guide de 1993 utilise l’Indice structural (SN) comme principal résultat de conception. L’équation de conception relie le nombre de charges équivalentes par essieu simple de 18 kips (ESALs) que la chaussée peut supporter à l’indice structural, au module résilient de la plateforme (MR), à la fiabilité (R), à l’écart-type global (So) et à la perte d’uni (delta-PSI). L’équation doit être résolue de manière itérative pour SN. Une fois le SN requis déterminé, le concepteur sélectionne les épaisseurs de couches à l’aide de la formule SN = a1D1 + a2D2m2 + a3D3m3, où ai sont les coefficients de couche représentant la résistance relative de chaque matériau, Di sont les épaisseurs de couche en pouces, et mi sont les coefficients de drainage pour les couches de base et de base inférieure non traitées. Les valeurs standard des coefficients de couche vont de a1 = 0,44 pour l’enrobé bitumineux à chaud (HMA) dense jusqu’à a3 = 0,10 pour la base inférieure granulaire.

Pour la conception de chaussées rigides, le Guide de 1993 utilise l’épaisseur de dalle (D) comme principal résultat de conception. L’équation de conception des chaussées rigides relie les ESALs à l’épaisseur de la dalle, à la résistance à la flexion du béton (MR), à la valeur k de la plateforme (module de réaction de la plateforme), au coefficient de transfert de charge (J), au coefficient de drainage (Cd), à la fiabilité, à l’écart-type et à la perte d’uni. Les épaisseurs typiques des dalles en béton ordinaire à joints (JPCP) varient de 8 à 14 pouces selon les charges de trafic et le support de la plateforme. La conception tient compte des effets des goujons, des accotements liés et du transfert de charge par les accotements en béton.

Les procédures de conception de renforcement de chaussée de 1993 utilisent le concept de déficit structural. Pour les renforcements souples sur chaussées souples, le SN effectif de la chaussée existante (SN_eff) est déterminé par rétro-calcul à partir du déflectomètre à masse tombante (FWD) et comparé au SN requis pour le trafic futur. L’épaisseur du renforcement est D_renforcement = (SN_requis moins SN_eff) / a_renforcement. Pour les renforcements rigides, l’épaisseur et l’état de la dalle existante sont évalués et l’épaisseur du renforcement est déterminée en fonction du comportement de la dalle composite.

Le Guide de conception mécanistique-empirique des chaussées (MEPDG), développé dans le cadre du Projet NCHRP 1-37A (achevé en 2004), représente l’approche de conception de chaussées de nouvelle génération. Il est mis en œuvre via le logiciel AASHTOWare Pavement ME Design. Contrairement à la méthode empirique de 1993, le MEPDG utilise une analyse élastique multicouche pour calculer les contraintes, les déformations et les déflexions dans la structure de la chaussée sous les charges de trafic, puis applique des fonctions de transfert pour convertir ces réponses mécanistiques en dégradations prédites. La conception évalue quatre indicateurs de performance clés : l’orniérage total (pouces), la fissuration par fatigue (pourcentage de la surface de la voie), la fissuration thermique (pieds par mille) et l’indice d’uni international (IRI, pouces par mille).

Le MEPDG introduit plusieurs améliorations significatives par rapport au Guide de 1993. Il utilise des données climatiques horaires (température, précipitations, vitesse du vent, pourcentage d’ensoleillement, humidité relative) provenant de plus de 800 stations météorologiques à travers le pays pour modéliser les changements saisonniers des propriétés des matériaux, la pénétration du gel et les conditions d’humidité. Le trafic est caractérisé à l’aide de spectres de charges d’essieux (la distribution complète des charges d’essieux simples, tandem, tridem et quad par poids) plutôt que d’un simple comptage ESAL. Les matériaux sont caractérisés par des propriétés fondamentales : le module dynamique (|E*|) pour l’HMA, la résistance à la flexion et le module d’élasticité pour le PCC, et le module résilient pour les matériaux non liés. Le MEPDG fournit également des calculs de fiabilité directs pour chaque type de dégradation, permettant aux concepteurs de voir la probabilité de dépasser chaque critère de performance.

Les Spécifications standard pour les matériaux de transport et les méthodes d’échantillonnage et d’essai (communément appelées les Normes de matériaux AASHTO ou le « Livre des matériaux ») sont une compilation annuelle de plus de 400 spécifications standard et méthodes d’essai individuelles. Publiée en quatre volumes, elle constitue la référence essentielle pour les laboratoires d’essai de matériaux travaillant sur des projets routiers. Les normes sont organisées par catégorie : le Volume 1 couvre les granulats, les sols et les matériaux bitumineux ; le Volume 2 couvre le béton, l’acier et les matériaux divers ; le Volume 3 couvre les essais de mélanges bitumineux et l’évaluation des chaussées ; le Volume 4 couvre l’assurance qualité, les méthodes statistiques et les exigences supplémentaires spécifiques aux DOT. Chaque norme est désignée par un code alphanumérique : par exemple, AASHTO T 96 couvre l’essai d’abrasion Los Angeles pour les gros granulats, AASHTO T 166 couvre la masse volumique apparente de l’HMA compacté, et AASHTO T 307 couvre l’essai de module résilient des sols et des granulats.

Le Sous-comité AASHTO des matériaux supervise l’élaboration et la maintenance de ces normes par un processus de vote formel. Chaque norme est examinée selon un cycle régulier, avec des révisions proposées par les ingénieurs des matériaux des DOT des États, les représentants de l’industrie et les organismes de recherche. Les normes peuvent être copossédées avec l’ASTM, propres à l’AASHTO ou propriété de l’ASTM (avec adoption par l’AASHTO). La compilation annuelle garantit que toutes les normes en vigueur sont disponibles dans une seule référence faisant autorité.

Principales publications sur les ponts

Les Spécifications de conception des ponts AASHTO LRFD sont le principal code de conception pour les ponts routiers aux États-Unis. La méthodologie LRFD (Load and Resistance Factor Design) applique des facteurs de charge (gamma) et des facteurs de résistance (phi) calibrés statistiquement pour atteindre un indice de fiabilité cible (beta) allant généralement de 3,5 pour les ponts conventionnels à 1,0 pour les états limites de situations extrêmes. Les spécifications ont remplacé les anciennes Spécifications standard pour les ponts routiers (la méthode LFD) et sont obligatoires pour tous les nouveaux ponts financés par le gouvernement fédéral depuis 2007 conformément à la politique de la FHWA.

L’édition actuelle est la 10e édition (2023), qui comprend des révisions approfondies de presque toutes les sections. Les spécifications sont organisées en 14 sections :

La charge vive de calcul HL-93 est constituée d’une combinaison d’un camion de calcul (trois essieux avec espacement spécifié) ou d’un tandem (deux essieux), plus une charge de voie uniformément répartie de 640 lb/pi. La charge HL-93 représente la configuration de charge critique pour les ponts routiers américains et a été calibrée pour représenter la charge de trafic maximale sur 75 ans avec des camions sous permis. Les spécifications fournissent plusieurs camions de calcul pour des applications spéciales, notamment : HL-93M (charge militaire), HL-93S (permis spécial) et HL-93K (charge militaire alternative).

La Section 5 sur les Structures en béton a connu des révisions approfondies dans la 10e édition, notamment des dispositions de calcul au cisaillement mises à jour basées sur la théorie modifiée du champ de compression (MCFT), des exigences élargies de modélisation par bielles et tirants, et de nouvelles dispositions pour le béton à haute résistance jusqu’à 18 ksi de résistance à la compression. La Section 6 sur les Structures en acier a été révisée avec des dispositions de fatigue mises à jour, de nouvelles dispositions pour la conception de poutres continues et des exigences de raidissage révisées pour les âmes élancées. La Section 10 sur les Fondations a été substantiellement réorganisée avec de nouvelles méthodes d’estimation de la résistance axiale des pieux forés et battus, y compris la méthode SHANSEP pour les sols cohérents et des facteurs de résistance mis à jour basés sur le niveau d’analyse.

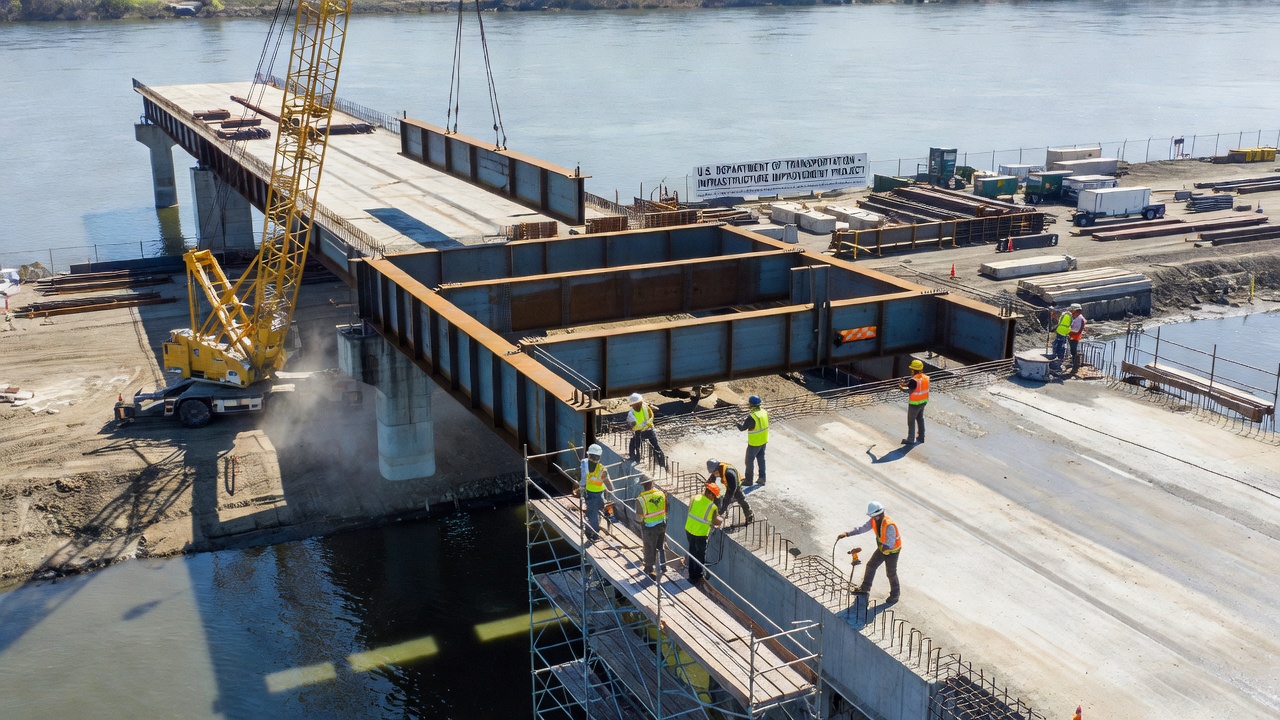

Les Spécifications de construction des ponts AASHTO LRFD constituent le document complémentaire aux spécifications de conception, couvrant les exigences de construction des ponts, y compris les matériaux, la fabrication, le montage et le contrôle qualité. Elles sont référencées dans les spécifications standard des DOT des États pour les projets de construction de ponts. Les sections clés traitent des exigences de soudage (Code de soudage des ponts AWS D1.5), de la mise en place et du durcissement du béton, des procédures de post-tension, de l’installation des appareils d’appui et des tolérances de construction des tabliers.

Le Manuel d’inspection des éléments de pont (MBEI) est la référence normalisée pour l’inspection au niveau des éléments des ponts aux États-Unis, désormais dans sa 2e édition avec les révisions intérimaires de 2022, 2024 et 2025. Le MBEI définit un ensemble normalisé d’Éléments de Pont Nationaux (NBE) — des composants structurels spécifiques qui sont inspectés et évalués par état de condition au niveau des éléments. Il existe environ 50 NBE définis couvrant tous les principaux types de ponts : les éléments en acier (poutres, appareils d’appui, membrures de treillis), les éléments en béton (tabliers, dalles, poutres, piles, cuées), les éléments en bois, les éléments en maçonnerie et les éléments auxiliaires (joints, garde-corps, dalles de transition, systèmes de drainage).

Chaque NBE est évalué selon quatre états de condition :

• État de condition 1 (Bon) — L’élément est sain avec seulement une détérioration mineure ou aucune détérioration. Les revêtements de protection sont intacts. Aucune fissure, aucun éclat ni perte de section. Aucune action n’est nécessaire.
• État de condition 2 (Passable) — L’élément présente une détérioration mineure telle qu’une fissuration superficielle, une délamination inférieure à 5 % de la surface, des traces de corrosion sans perte de section mesurable, ou une usure mineure. Un entretien courant peut être approprié.
• État de condition 3 (Mauvais) — L’élément présente une détérioration avancée telle qu’un écaillage, une délamination sur plus de 5 % de la surface, une perte de section mesurable inférieure à 10 %, ou une fissuration dépassant les seuils. Une réhabilitation peut être nécessaire.
• État de condition 4 (Grave) — L’élément présente une détérioration extensive avec une perte de section significative (10 % ou plus), une fissuration structurelle, une perte de surface d’appui ou d’autres conditions affectant la capacité structurale. Une analyse structurale détaillée ou un remplacement est justifié.

Le MBEI définit des types de défauts spécifiques pour chaque élément, chacun ayant ses propres définitions d’état de condition. Pour les éléments en béton, les défauts courants comprennent : la délamination, l’écaillage, la fissuration, l’efflorescence, les armatures exposées et l’affouillement. Pour les éléments en acier : la corrosion, la fissuration, la fatigue, la détérioration de la peinture et la déformation. Pour les appareils d’appui : la corrosion, le désalignement, la perte de surface d’appui et la rupture des boulons d’ancrage. La quantité de chaque défaut est mesurée par surface (pieds carrés), longueur (pieds linéaires) ou nombre (unité), selon le type d’élément.

Le Manuel d’évaluation des ponts (MBE) fournit la méthodologie pour évaluer les ponts existants en termes de capacité portante, de résistance à la fatigue et d’adéquation structurale globale. Le MBE est organisé en trois sections : la Section 1 couvre le Calcul de capacité utilisant la méthodologie d’évaluation par facteurs de charge et de résistance (LRFR), la Section 2 couvre l’Évaluation de la fatigue des ponts en acier, et la Section 3 couvre les Essais de matériaux et l’Analyse structurale des structures existantes. Le MBE définit le calcul d’inventaire (le niveau de charge vive que le pont peut supporter en toute sécurité pour une utilisation indéfinie) et le calcul d’exploitation (le niveau de charge vive maximal autorisé pour une utilisation occasionnelle), tous deux exprimés en tonnes. Les calculs de capacité légale (pour les véhicules légaux des États) et les calculs de capacité sous permis (pour les véhicules surdimensionnés ou en surcharge) sont dérivés de ces calculs de base en utilisant la méthodologie LRFR avec des facteurs de charge et de résistance appropriés.

Normes de matériaux AASHTO

La compilation des Normes de matériaux AASHTO est la référence essentielle pour les essais d’assurance qualité sur les projets de construction routière. Publiée annuellement, elle contient plus de 400 spécifications standard, méthodes d’essai et pratiques recommandées individuelles organisées en quatre volumes. Ces normes constituent la base technique des essais d’acceptation des matériaux sur les projets routiers financés par l’État et le gouvernement fédéral, et sont les normes par rapport auxquelles les laboratoires d’essai de matériaux de construction sont accrédités via le Programme d’accréditation AASHTO (AAP).

Les normes couvrent les catégories de matériaux principales suivantes :

• Granulats (normes M et T) — Spécifications pour les granulats fins et grossiers (M 43, M 80), méthodes d’essai pour la granulométrie (T 27), la masse volumique (T 84, T 85), la résistance à l’abrasion (T 96, abrasion Los Angeles), la résistance aux intempéries (T 104), l’indice de durabilité (T 210) et la teneur en argile (T 112). Ces essais sont effectués sur les granulats pour le béton, l’asphalte, la couche de base et la couche de base inférieure.
• Liants bitumineux et enrobés bitumineux — Spécifications pour les liants bitumineux de grade de performance (M 320, M 332), méthodes d’essai des propriétés du liant, y compris la pénétration (T 49), la viscosité (T 201, T 202), la ductilité (T 51), le point de ramollissement (T 53) et le vieillissement au four à film mince (T 179, T 240). Les méthodes d’essai des mélanges comprennent la stabilité Marshall (T 245), le compactage giratoire Superpave (T 312), la masse volumique maximale théorique (T 209), la masse volumique apparente (T 166) et l’essai d’orniérage Hamburg (T 324).
• Ciment Portland et béton — Spécifications pour les types de ciment Portland (M 85), méthodes d’essai pour la résistance à la compression (T 22), la résistance à la flexion (T 97), la teneur en air (T 152, T 196), l’affaissement (T 119), le temps de prise (T 131) et la perméabilité aux chlorures (T 277).
• Sols et géotechnique — Méthodes d’essai pour la teneur en eau (T 265), les limites d’Atterberg (T 89, T 90), le compactage (T 99, T 180), l’indice portant californien (T 193), le module résilient (T 307) et la compression triaxiale (T 226).
• Acier et métaux — Spécifications pour les armatures en acier (M 31 Grade 60), l’acier de construction (M 270) et les méthodes d’essai pour l’essai de traction (T 244), l’essai de pliage (T 285) et l’essai de dureté.

Les normes sont désignées par des codes alphanumériques : M pour les normes de spécification qui établissent les exigences relatives aux matériaux, T pour les normes de méthodes d’essai qui définissent les procédures d’essai, et R pour les pratiques recommandées qui fournissent des orientations. Par exemple :

• M 320 — Spécification standard pour les liants bitumineux de grade de performance
• T 96 — Méthode d’essai standard pour la résistance à la dégradation des granulats grossiers de petite taille par abrasion et impact dans la machine Los Angeles
• R 76 — Pratique standard pour la réduction des échantillons de granulats à la taille d’essai

Les normes conjointes avec ASTM International couvrent environ 70 % des normes de matériaux AASHTO. La désignation de propriété conjointe signifie que la norme est maintenue par les deux organisations via un processus de révision coordonné. Pour chaque norme conjointe, l’AASHTO et l’ASTM publient un contenu technique identique avec une mise en forme et une numérotation différentes. La publication AASHTO comprend un tableau de correspondance montrant l’équivalent ASTM pour chaque norme, ce qui est essentiel pour les laboratoires qui doivent maintenir une accréditation pour les méthodes AASHTO et ASTM.

Le Programme d’accréditation AASHTO (AAP), administré par AASHTO re:source, fournit le cadre d’assurance qualité pour les laboratoires d’essai. Les laboratoires cherchant à obtenir l’accréditation AAP doivent démontrer : (1) la conformité à l’ISO/CEI 17025 (exigences générales concernant la compétence des laboratoires d’essai), (2) une participation réussie au Programme d’échantillons de compétence AASHTO (PSP), (3) un système de management de la qualité documenté répondant aux exigences du système qualité AASHTO, (4) un équipement correctement calibré et traçable aux étalons nationaux, et (5) des techniciens d’essai qualifiés et formés. L’accréditation AAP est exigée par la plupart des DOT des États pour tout laboratoire effectuant des essais d’acceptation sur des matériaux de construction routière. En 2024, plus de 1 000 laboratoires aux États-Unis et à l’international détiennent l’accréditation AAP.

AASHTO et les critères d’inspection

Les normes AASHTO établissent le cadre fondamental pour l’évaluation de l’état des infrastructures utilisé par les DOT des États, la FHWA et les agences locales à travers les États-Unis. Les critères d’inspection définis dans les publications AASHTO régissent la manière dont les éléments de pont et les sections de chaussée sont évalués en termes d’état, dont la détérioration est quantifiée et dont la capacité structurale est évaluée. Ces critères constituent la base de l’Inventaire national des ponts (NBI) collecté chaque année sur tous les ponts routiers américains et des systèmes de gestion des chaussées utilisés aux niveaux du réseau et des projets.

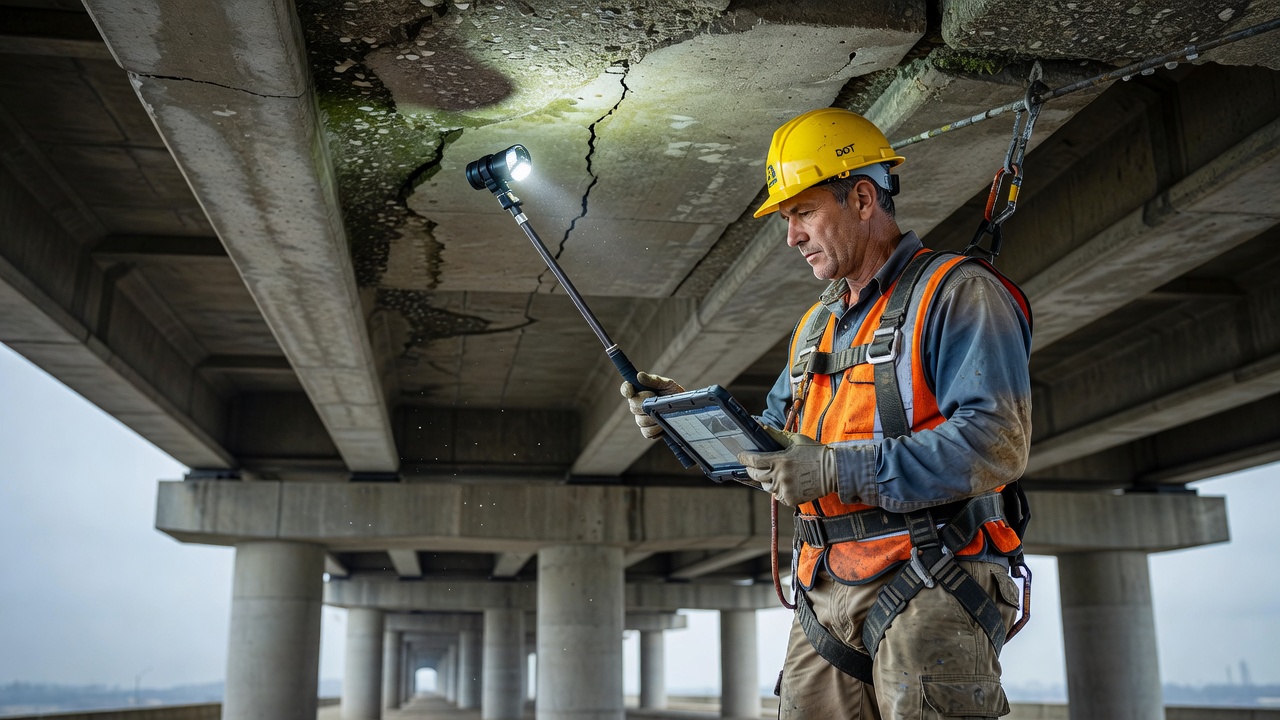

Pour l’inspection des ponts, le Manuel d’inspection des éléments de pont (MBEI) de l’AASHTO définit la méthodologie d’évaluation de l’état qui a été adoptée comme norme dans le cadre des Normes nationales d’inspection des ponts (NBIS) de la FHWA. L’approche MBEI remplace l’ancien système de cotation de l’état NBIS (échelle de 0 à 9) par une méthodologie plus détaillée au niveau des éléments qui capture l’état des composants individuels du pont. Chaque Élément de Pont National (NBE) est inspecté et quantifié par la partie de l’élément dans chacun des quatre états de condition. Par exemple, une poutre en acier pourrait être déclarée comme 500 pieds carrés à l’État de condition 1, 200 pieds carrés à l’État de condition 2, 50 pieds carrés à l’État de condition 3 et 0 pied carré à l’État de condition 4. Cette approche quantitative permet aux agences de transport de suivre précisément les taux de détérioration, de prioriser les actions d’entretien et de prédire l’état futur pour la planification budgétaire.

Les critères d’état de condition sont définis avec des seuils quantitatifs spécifiques. Pour les éléments de tablier en béton, les définitions des états de condition sont :

• CS 1 (Bon) : Aucune délamination, écaillage ou réparation. Largeur de fissure inférieure à 0,012 pouce (capillaire).
• CS 2 (Passable) : Surface de délamination inférieure à 2 % de la surface totale du tablier, écailles de moins de 1 % de la surface, ou fissures de 0,012 à 0,05 pouce de large. Réparations isolées de moins de 10 % de la surface.
• CS 3 (Mauvais) : Délamination de 2 % à 10 % de la surface, écailles de 1 % à 5 % de la surface, fissures de plus de 0,05 pouce de large, ou réparations de 10 % à 25 % de la surface. Armatures exposées sans perte de section mesurable.
• CS 4 (Grave) : Délamination supérieure à 10 % de la surface, écailles de plus de 5 % de la surface, réparations de plus de 25 % de la surface, ou armatures exposées avec perte de section mesurable. Détérioration structurelle nécessitant une analyse.

Pour l’évaluation des chaussées, la norme AASHTO R 69 fournit la méthodologie pour utiliser l’essai au déflectomètre à masse tombante (FWD) afin d’évaluer la capacité structurale des chaussées en service. La procédure comprend : la mesure des bassins de déflexion à intervalles réguliers, le rétro-calcul des modules des couches à l’aide de la théorie élastique multicouche, le calcul de la capacité structurale effective (SN_eff pour les chaussées souples, épaisseur de dalle effective pour les chaussées rigides), et la comparaison de la capacité effective à la capacité requise pour le trafic futur. L’état structural de la chaussée est ensuite utilisé dans les systèmes de gestion des chaussées pour calculer la durée de vie résiduelle et prioriser les projets de réhabilitation.

Le Guide de gestion des chaussées AASHTO fournit le cadre pour intégrer les données sur l’état des chaussées dans les décisions de gestion au niveau du réseau. Le guide recommande que l’état des chaussées soit évalué en utilisant une combinaison de : (1) l’état de surface mesuré par relevé visuel (PCI, type/gravité/étendue des dégradations) ou par des relevés automatisés de l’état des chaussées utilisant des systèmes laser et caméra ; (2) la capacité structurale mesurée par essai de déflexion FWD ; (3) l’uni mesuré par des profileurs inertiels (IRI) ; et (4) l’adhérence de surface mesurée par des appareils de mesure du frottement à roue bloquée ou à glissement fixe. La combinaison de ces mesures d’état est pondérée et combinée pour produire des indices globaux de santé des chaussées qui guident les décisions d’entretien, de préservation et de réhabilitation.

AASHTO vs ASTM

AASHTO et ASTM International (American Society for Testing and Materials) sont les deux principaux organismes d’élaboration de normes pour les essais de matériaux de construction aux États-Unis. Bien qu’ils partagent l’objectif de normaliser les méthodes d’essai et les spécifications des matériaux, ils diffèrent fondamentalement par leur portée, leur adhésion et leur application.

Le contenu technique des normes AASHTO et ASTM qui couvrent la même méthode d’essai est généralement identique pour les normes conjointes. Environ 70 % des méthodes d’essai de matériaux AASHTO ont des équivalents ASTM, et beaucoup sont cogérées par le biais d’un accord formel de normes conjointes entre les deux organisations. Par exemple, AASHTO T 27 (Analyse granulométrique des granulats fins et grossiers) est copossédée avec ASTM C136, et les procédures techniques sont identiques. Les différences concernent principalement la mise en forme, les conventions de numérotation et le style rédactionnel.

Les différences pratiques qui importent pour les laboratoires d’essai de matériaux de construction comprennent :

• Exigences des clients : Les DOT des États imposent généralement les méthodes AASHTO pour les essais d’acceptation sur les projets financés par l’État. Les projets commerciaux peuvent spécifier des méthodes ASTM. Les laboratoires doivent maintenir leur compétence dans les deux.
• Portée de l’accréditation : L’AAP vérifie et accrédite spécifiquement les laboratoires selon les méthodes AASHTO. Le Construction Materials Engineering Council (CMEC) et d’autres organismes d’accréditation peuvent vérifier selon les méthodes ASTM.
• Différences procédurales : Certaines méthodes d’essai qui ne sont pas copossédées présentent de réelles différences procédurales. Par exemple, AASHTO T 166 (Masse volumique apparente de l’HMA) diffère de ASTM D2726 en ce qui concerne le temps de saturation et les procédures de séchage.
• Cycles de mise à jour : Les normes AASHTO sont mises à jour chaque année via la compilation des Normes de matériaux, tandis que les normes ASTM sont examinées sur un cycle de 5 ans avec des révisions publiées en continu.

Le choix entre AASHTO et ASTM pour un projet donné dépend de la source de financement du projet, des spécifications de l’agence contractante et des exigences réglementaires applicables. Pour les projets routiers financés par des programmes d’aide fédérale, les normes AASHTO sont généralement obligatoires. Pour le travail dans le secteur privé, les normes ASTM sont plus couramment spécifiées. De nombreux laboratoires d’essai commerciaux maintiennent une double accréditation pour servir les deux marchés.

AASHTO dans le contexte de TarmacView

Les normes AASHTO sont directement pertinentes pour la plateforme d’inspection des infrastructures de TarmacView car elles définissent les critères d’évaluation de l’état, les méthodes d’évaluation structurale et les normes de rapport de données que les utilisateurs de TarmacView doivent suivre. La plateforme traite les données d’inspection collectées conformément aux protocoles AASHTO et fournit des évaluations de l’état conformes aux exigences d’inspection au niveau des éléments de l’AASHTO.

Pour les inspections de chaussées réalisées via TarmacView, le Guide AASHTO 1993 et le MEPDG fournissent le cadre d’évaluation structurale. La plateforme peut calculer les Indices structuraux (SN) à partir des données d’épaisseur de couches et des coefficients de couche, calculer le SN requis à partir des données de trafic et de plateforme, et déterminer les épaisseurs de renforcement nécessaires. Lorsqu’elle est intégrée aux données d’essai de déflexion FWD, TarmacView peut traiter les modules de couche rétro-calculés, calculer le SN_eff et le comparer au SN requis pour la conception de renforcement — le tout suivant les procédures AASHTO R 69.

Pour les inspections de ponts, le module d’inspection au niveau des éléments de TarmacView s’aligne sur les définitions d’éléments et les critères d’état de condition du MBEI de l’AASHTO. La plateforme permet aux inspecteurs d’enregistrer les défauts sur les Éléments de Pont Nationaux, d’attribuer des quantités à chaque état de condition par type de défaut, et de générer des résultats normalisés compatibles avec les exigences de rapport NBI de la FHWA et les systèmes de gestion des ponts (tels qu’AASHTOWare Bridge Management, BrM). Les données d’état de condition peuvent être agrégées pour calculer les indices de santé des éléments et les indices de santé des ponts qui suivent les formules recommandées par l’AASHTO.

Les capacités d’inspection automatisée de la plateforme — y compris la détection de défauts basée sur l’image par IA, l’inspection visuelle par drone et le balayage LIDAR — produisent des données qui doivent être validées par rapport aux critères AASHTO avant de pouvoir être utilisées pour les cotations officielles de l’état. Les modèles d’apprentissage automatique de TarmacView pour détecter les fissures de chaussée, les écailles de béton, la corrosion de l’acier et d’autres défauts sont entraînés à reconnaître les défauts aux niveaux de gravité définis par les seuils des états de condition AASHTO. Les résultats du système comprennent des métriques de confiance qui indiquent si les défauts détectés répondent aux critères AASHTO pour l’état de condition attribué.

Logiciel AASHTOWare

AASHTOWare est le programme coopératif de développement logiciel d’AASHTO qui produit et distribue des outils logiciels pour la conception, la gestion et l’analyse des infrastructures de transport. Les logiciels sont développés par un processus collaboratif impliquant l’AASHTO, les DOT des États et des partenaires de développement du secteur privé. Les produits AASHTOWare sont disponibles via des accords de licence annuels pour les agences membres, les consultants privés et les établissements universitaires.

Les principaux logiciels AASHTOWare comprennent :

AASHTOWare Pavement ME Design est l’implémentation logicielle du Guide de conception mécanistique-empirique des chaussées (MEPDG). C’est un outil prêt à l’emploi pour les ingénieurs en chaussées afin de concevoir de nouvelles chaussées souples et rigides, ainsi que des renforcements. Le logiciel gère les calculs itératifs complexes requis par l’approche MEPDG, notamment : l’analyse élastique multicouche pour les calculs de contraintes et de déformations critiques, l’intégration de données climatiques horaires provenant de plus de 800 stations météorologiques, l’analyse des spectres de charges de trafic et la prédiction des dégradations spécifiques aux matériaux pour la fissuration par fatigue, l’orniérage, la fissuration thermique et l’IRI. Le logiciel permet le traitement par lots pour de multiples scénarios de conception, l’analyse de sensibilité et le stockage en base de données des conceptions et des données d’entrée. Il est disponible via une licence internationale pour les utilisateurs en dehors des États-Unis.

AASHTOWare Bridge comprend deux applications principales : Bridge Design and Rating (BrDR) pour l’analyse structurale et le calcul de capacité des ponts, et Bridge Management (BrM) pour la gestion des données d’inventaire et d’état des ponts. BrDR effectue l’analyse structurale, la répartition des charges vives et le calcul de capacité selon la méthodologie LRFR du MBE AASHTO. BrM stocke les données d’inventaire des ponts (type de structure, dimensions, matériaux), les données d’inspection au niveau des éléments suivant les définitions d’éléments du MBEI, les évaluations de l’état par état de condition, l’historique d’entretien et les données de coût. BrM génère les rapports de ponts requis par la Federal Highway Administration, y compris la soumission de données à l’Inventaire national des ponts (NBI).

AASHTOWare Project est un système complet de gestion de projets de transport qui gère la planification des projets, l’appel d’offres, la gestion de la construction, l’administration des contrats, le suivi des essais de matériaux et la gestion financière. Il est utilisé par les DOT des États pour gérer l’ensemble du cycle de vie de leurs projets, de la conception à l’achèvement de la construction.

AASHTOWare Safety est un outil d’analyse de la sécurité routière qui prend en charge le criblage de réseau, l’identification des points noirs, l’analyse de contre-mesures et l’évaluation coûts-bénéfices en utilisant la méthodologie du Manuel de sécurité routière (HSM) de l’AASHTO.

AASHTOWare PermitRoute fournit la gestion des itinéraires et des permis pour les véhicules surdimensionnés et en surcharge, y compris l’analyse des effets de charge sur les ponts pour des véhicules sous permis spécifiques. Les logiciels sont assistés par des services d’assistance dédiés, des groupes d’utilisateurs, des conférences annuelles d’utilisateurs et des groupes de travail.

AASHTO International

Bien que les normes AASHTO soient élaborées principalement pour les infrastructures de transport américaines, elles bénéficient d’une adoption et d’une influence internationales significatives. Les spécifications de conception des ponts AASHTO LRFD sont référencées ou adoptées comme norme de conception nationale au Canada (où le Code de conception des ponts routiers canadiens est en partie basé sur l’AASHTO LRFD), au Mexique, en Arabie saoudite, aux Émirats arabes unis, au Qatar, au Koweït, en Égypte, en Jordanie, aux Philippines et dans plusieurs pays des Caraïbes.

L’adoption internationale des normes AASHTO est motivée par plusieurs facteurs. De nombreuses entreprises d’ingénierie internationales conçoivent des ponts et des routes selon les normes AASHTO en raison des exigences de financement américaines (les projets financés par l’USAID, la Banque mondiale ou d’autres institutions financières internationales peuvent exiger la conformité aux normes américaines). Les pays qui envoient des ingénieurs dans les universités américaines pour se former reviennent souvent avec une connaissance des méthodes AASHTO et continuent de les utiliser dans la pratique. La nature complète et régulièrement mise à jour des normes AASHTO les rend attrayantes pour les pays qui ne disposent pas de leur propre code national de conception de ponts ou de chaussées.

AASHTOWare Pavement ME Design est disponible via une licence internationale spécifiquement pour les entités situées en dehors des États-Unis qui ne sont pas membres de l’AASHTO. Le logiciel permet aux utilisateurs internationaux de saisir des données climatiques locales, des spectres de trafic et des propriétés de matériaux tout en utilisant le moteur d’analyse MEPDG. Certains pays ont développé des coefficients d’étalonnage locaux pour les fonctions de transfert du MEPDG afin de correspondre à leurs matériaux et conditions spécifiques.

Le Programme d’échantillons de compétence AASHTO re:source dessert environ 300 laboratoires internationaux dans plus de 30 pays. Le programme fournit des essais d’intercomparaison qui permettent aux laboratoires du monde entier de vérifier la qualité de leurs essais et de maintenir leur accréditation. Le Programme d’accréditation AASHTO a accrédité des laboratoires au Canada, au Mexique et dans plusieurs pays du Moyen-Orient.

L’AASHTO entretient des partenariats internationaux formels avec des organisations telles que l’Association mondiale de la route (PIARC), l’Association des transports du Canada (TAC), l’Association européenne des enrobés bitumineux (EAPA) et la Fédération routière internationale (IRF). Ces partenariats facilitent l’échange de connaissances, la recherche conjointe et l’harmonisation des normes internationales lorsque cela est approprié. Les utilisateurs internationaux des normes AASHTO doivent généralement adapter les dispositions aux conditions locales, notamment les configurations de charges de véhicules locales, les données climatiques, les propriétés des matériaux et les pratiques de construction.

Mises à jour et comités

Les normes AASHTO sont maintenues par un processus de révision continue géré par la structure des comités de l’organisation. Le cycle de révision garantit que les normes reflètent la recherche actuelle, les avancées technologiques et les enseignements tirés de la performance des infrastructures. Chaque norme a un cycle de vie défini : élaboration, vote, publication, révision intérimaire et remplacement périodique par une édition complète.

Le Comité des ponts et des structures (COBS) est l’instance dirigeante pour toutes les normes relatives aux ponts. Il est composé des ingénieurs en ponts des États de chaque DOT membre, ainsi que de représentants de la FHWA, de l’industrie et du milieu universitaire. Le COBS se réunit chaque année lors de la Conférence sur les ponts de l’AASHTO pour examiner et voter sur les révisions proposées aux Spécifications de conception des ponts LRFD, au MBEI, au MBE et aux publications connexes. Le comité fonctionne par l’intermédiaire de sections techniques (sections T) qui élaborent le contenu spécifique :

• T-1 (Acier) — Conception et construction de ponts en acier
• T-2 (Béton) — Conception et construction de ponts en béton
• T-3 (Construction) — Méthodes et spécifications de construction de ponts
• T-4 (Sismique) — Conception sismique des ponts
• T-5 (Ponts mobiles) — Conception de ponts mobiles
• T-6 (Fondations) — Conception des fondations et interaction sol-structure
• T-7 (Hydraulique et hydrologie) — Affouillement, analyse hydraulique
• T-8 (Charges et répartition des charges) — Charges vives, coefficients de répartition
• T-9 (Tunnels) — Conception et inspection des tunnels
• T-10 (Gestion, inspection et préservation des ponts) — MBEI, MBE, préservation

Le Comité des matériaux et des chaussées (COMP) supervise toutes les normes de matériaux, les guides de conception des chaussées et les méthodes d’essai. Le COMP fonctionne par l’intermédiaire de sections techniques axées sur des catégories de matériaux spécifiques : granulats, liants bitumineux, enrobés bitumineux, béton de ciment Portland, sols et ingénierie géotechnique. Le COMP supervise également la compilation des Normes de matériaux AASHTO et la collaboration du Sous-comité des matériaux de l’AASHTO avec l’ASTM.

Les normes de conception des chaussées relèvent de la compétence du Groupe de travail conjoint AASHTO sur les chaussées, qui coordonne l’élaboration des procédures de conception des chaussées et la transition du Guide de 1993 vers le MEPDG. Le groupe de travail comprend des représentants des DOT des États, de la FHWA, des associations industrielles et d’organismes de recherche tels que le National Center for Asphalt Technology (NCAT).

Les révisions intérimaires sont publiées entre les éditions complètes pour traiter les problèmes techniques urgents, intégrer les résultats de recherche ou corriger des erreurs. Pour les Spécifications de conception des ponts LRFD, les révisions intérimaires sont généralement publiées chaque année et prennent effet à une date spécifique (souvent le 1er juillet de l’année de publication). Les utilisateurs doivent suivre et mettre en œuvre les révisions intérimaires pour maintenir des pratiques de conception à jour. La Boutique AASHTO fournit des ensembles de révisions intérimaires pour chaque publication majeure, et les abonnés au Service d’abonnement aux normes AASHTO reçoivent des mises à jour automatiques.

Les membres des comités AASHTO participent par un processus de vote formel qui garantit une prise de décision fondée sur le consensus. Les modifications proposées aux normes sont d’abord élaborées par les sections techniques, puis distribuées à l’ensemble des membres du comité pour examen et commentaires. Les votes comprennent une période de commentaires officielle au cours de laquelle les membres peuvent voter pour approuver, approuver avec commentaires ou désapprouver. Les votes négatifs doivent inclure une justification technique spécifique, et la section technique d’origine doit répondre à chaque vote négatif avant que la norme ne puisse passer à l’approbation finale. Ce processus structuré garantit que tous les États membres ont leur mot à dire dans les normes qui régiront leurs infrastructures de transport.

Les comités spéciaux comprennent le Comité spécial sur la recherche et l’innovation (qui coordonne le Programme national de recherche routière coopérative, NCHRP), le Comité spécial sur AASHTOWare (qui guide le développement logiciel) et le Comité consultatif sur la recherche (qui établit les priorités de recherche). Le NCHRP, administré par le Transportation Research Board (TRB) des Académies nationales, finance des projets de recherche qui soutiennent directement l’élaboration des normes AASHTO. Bon nombre des mises à jour des normes AASHTO — y compris le MEPDG, les spécifications LRFD et le MBEI — sont issues de projets de recherche NCHRP avant d’être adoptées comme normes AASHTO.
