L’abrasion est la perte progressive de matériau de surface des chaussées en béton causée par l’usure mécanique due au trafic, aux pneus à crampons, aux débris et au souffle des réacteurs. Dans les chaussées aéroportuaires, l’abrasion réduit la texture de surface et le frottement, génère des corps étrangers (FOD) et nécessite des essais systématiques selon les normes ASTM, une différenciation par rapport à l’écaillage et à la désagrégation, ainsi que des stratégies ciblées de prévention et de réparation.
L’abrasion est la perte progressive de matériau de surface d’une chaussée en béton causée par l’usure mécanique — plus précisément les actions de frottement, grattage, meulage, coupe et impact du trafic, des équipements et des forces environnementales agissant sur la surface de la chaussée. Dans les chaussées aéroportuaires, cela résulte principalement de la friction des pneus d’avion lors de l’atterrissage et du roulage, des effets du souffle des réacteurs et de l’action de meulage des débris d’objets étrangers piégés entre les pneus et la surface de la chaussée.
Le processus d’abrasion dans les chaussées en béton opère par plusieurs mécanismes physiques distincts se produisant aux niveaux microscopique et macroscopique. L’usure par glissement se produit lorsque le contact frictionnel entre le caoutchouc du pneu d’avion et la surface en béton génère des forces tangentielles qui cisaillent des couches microscopiques de la pâte de ciment — c’est le mécanisme dominant dans les zones de trafic en ligne droite. L’usure par frottement résulte du mouvement latéral des pneus lors des manœuvres de virage sur les voies de circulation et les aires de trafic, produisant des contraintes de cisaillement localisées qui déchirent et déplacent le matériau de surface. L’usure par meulage se produit lorsque des particules abrasives telles que le sable, la poussière, les débris de piste et le caoutchouc pulvérisé sont piégés entre les pneus et la chaussée, agissant comme des agents de rodage qui accélèrent l’enlèvement de matière. L’usure par impact provient des charges dynamiques répétées lors des atterrissages d’avions, provoquant une microfissuration et une fatigue de la couche de surface qui la rend plus susceptible à l’enlèvement ultérieur de matière. L’usure par érosion se produit lorsque le souffle à haute vitesse du réacteur propulse des particules libres à travers la chaussée, créant un effet d’érosion par impact analogue au sablage.
Le taux et la sévérité de l’abrasion sont régis par plusieurs facteurs matériels et opérationnels. La résistance et la qualité du béton sont primordiales — la résistance à l’abrasion est directement corrélée à la résistance à la compression, et des rapports eau-ciment plus faibles (inférieurs à 0,45 selon l’ACI 201.2R) produisent une pâte plus dense et plus dure avec une résistance à l’usure significativement accrue. La dureté des granulats et leur résistance au polissage déterminent combien de temps la surface maintient sa texture frictionnelle une fois la matrice de pâte de ciment usée. L’adéquation de la cure est critique car une cure inadéquate laisse une couche de surface faible et friable susceptible à une abrasion rapide. Les caractéristiques du trafic, notamment l’amplitude, la fréquence et le type de chargement (dynamique versus statique, en ligne droite versus en virage), dictent le taux d’abrasion. L’exposition environnementale telle que les cycles humide-sec, l’action du gel-dégel et l’exposition chimique aux liquides de déverglaçage peut affaiblir la couche de surface et accélérer le processus d’abrasion.

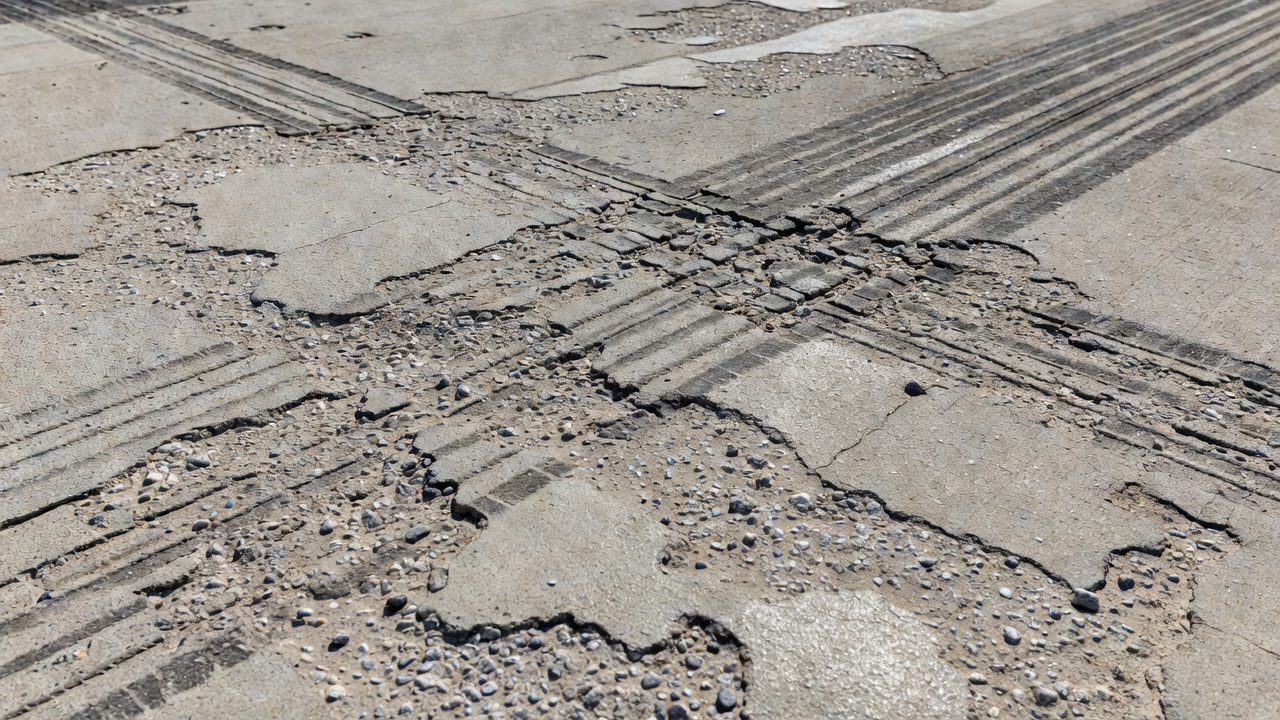

Les manifestations visibles de l’abrasion suivent une progression prévisible. Initialement, le mortier de surface ou la pâte de ciment s’use, exposant les fines particules de granulats. Avec la poursuite du trafic, les fines exposées se polissent et les gros granulats commencent à émerger au-dessus de la matrice de mortier usée. Aux stades avancés, les gros granulats eux-mêmes peuvent devenir polis ou fracturés, la texture de surface devient lisse et brillante (particulièrement lorsqu’elle est humide), et une perte mesurable du profil de surface se produit. Cette progression est directement corrélée à une réduction des coefficients de friction et à un risque accru d’hydroplanage sur les pistes.
Bien que l’abrasion du béton se produise tant dans les chaussées routières qu’aéroportuaires, les mécanismes, la sévérité et les implications opérationnelles diffèrent considérablement entre les deux applications. Ces différences entraînent des exigences de conception, des stratégies d’entretien et des cadres réglementaires distincts.
Les pressions des pneus représentent la différence la plus significative. Les pneus d’avion fonctionnent à des pressions de gonflage nettement supérieures à celles des véhicules routiers — jusqu’à 240 psi (1,65 MPa) pour les gros avions commerciaux, contre 80–120 psi (0,55–0,83 MPa) pour les poids lourds. Cette pression de contact plus élevée concentre les forces abrasives sur une empreinte de pneu plus petite, augmentant l’usure unitaire de la surface en béton d’un ordre de grandeur. La contrainte de contact sous un pneu d’avion à l’atterrissage peut dépasser momentanément 300 psi, créant des conditions de cisaillement de surface extrêmes.
Les caractéristiques de chargement diffèrent fondamentalement. Le trafic routier produit des motifs d’usure canalisés par le passage répété des véhicules dans les mêmes voies de roulement. Les chaussées aéroportuaires subissent une usure concentrée dans la zone de toucher des pistes due au freinage lors du roulage à l’atterrissage, le long des axes de voies de circulation pour le roulage rectiligne, et aux positions de stationnement aux aires de trafic pour les charges de virage et de stationnement statique. La plage de vitesses dans les aéroports s’étend du roulage à environ 20 nœuds jusqu’à l’atterrissage à 140–180 nœuds, créant une large gamme de dynamiques d’interaction pneu-chaussée.
Les forces de freinage sur les chaussées aéroportuaires sont exceptionnellement élevées lors du roulage à l’atterrissage, lorsque les avions déploient simultanément l’inversion de poussée et un freinage intense. Ces forces génèrent un cisaillement tangentiel maximal à l’interface pneu-chaussée, usant rapidement la pâte de surface dans la zone de toucher. Le freinage routier, bien que fréquent, implique une dissipation d’énergie par événement de freinage nettement inférieure.
Les effets thermiques sont propres aux chaussées aéroportuaires. Le souffle des réacteurs peut produire des températures de gaz d’échappement dépassant 500 °C à la sortie de la tuyère, et bien que le béton résiste mieux à la dégradation thermique que l’enrobé, les cycles thermiques répétés peuvent contribuer à la microfissuration de surface. Les chaussées routières ne subissent que des conditions thermiques ambiantes.
Les contaminants abrasifs dans les aéroports incluent les dépôts de caoutchouc issus des atterrissages — un problème important nécessitant un décaoutchoutage périodique comme entretien courant — ainsi que le carburéacteur, le liquide hydraulique, les produits de dégivrage et une gamme plus large de débris d’objets étrangers. Les chaussées routières sont principalement confrontées au gravier de voirie, au sable et aux sels de déverglaçage.
Les exigences de friction sont plus strictes pour les chaussées aéroportuaires en raison des vitesses d’exploitation plus élevées, du caractère critique de la performance de freinage pour la sécurité à l’atterrissage et des conséquences graves de l’hydroplanage à grande vitesse. Selon la FAA AC 150/5320-12C, les pistes d’aéroport sont classées en fonction des mesures de friction, avec des coefficients de friction minimaux requis pour la poursuite sécuritaire des opérations.
Les implications de conception selon la FAA AC 150/5320-6G et l’OACI Doc 9157 exigent que les chaussées aéronautiques résistent à des pressions de pneus plus élevées, aux effets de souffle des réacteurs, à la résistance aux déversements de carburant et de produits chimiques, ainsi qu’à des exigences de friction rigoureuses tout au long de la durée de vie de la chaussée.
L’érosion par souffle de réacteur est une forme distincte d’abrasion propre aux chaussées aéronautiques, résultant des gaz d’échappement à haute vitesse produits par les moteurs à réaction. Ces gaz d’échappement génèrent plusieurs effets dommageables sur les surfaces de chaussée. Le mécanisme principal est mécanique : le gaz à haute vitesse propulse les débris libres à travers la surface de la chaussée à des vitesses suffisantes pour créer une érosion par impact. Un mécanisme secondaire est thermique : l’exposition répétée aux gaz d’échappement chauds peut provoquer une dégradation thermique, bien que le béton résiste intrinsèquement mieux aux dommages thermiques que l’enrobé.
Le cadre réglementaire pour la protection contre le souffle des réacteurs est établi par plusieurs autorités. La FAA AC 150/5320-6G (Conception et Évaluation des Chaussées Aéroportuaires) traite des effets du souffle des réacteurs principalement dans le contexte de la conception des accotements et de la protection contre l’érosion, exigeant que les accotements soient conçus pour résister à l’érosion due au souffle des réacteurs et nécessitant des bases stabilisées pour les chaussées desservant des avions de plus de 100 000 livres. La FAA AC 150/5380-6C (Lignes Directrices et Procédures pour l’Entretien des Chaussées Aéroportuaires) stipule que les chaussées aéroportuaires doivent être suffisamment durables pour résister à l’action abrasive du trafic, des intempéries et d’autres influences de détérioration, et classe la désintégration de surface comme une catégorie de détresse distincte pour les chaussées rigides. L’OACI Doc 9157 (Manuel de Conception des Aérodromes, Partie 3 — Chaussées) fournit des orientations sur les caractéristiques de surface des chaussées, notamment la résistance à l’abrasion et à l’érosion, les exigences de maintien de la friction et les exigences de texture de surface.
Pour les chaussées en béton spécifiquement, l’érosion par souffle de réacteur se manifeste par une décoloration de surface dans les zones directement situées derrière les positions des moteurs d’avion, une perte de pâte de surface dans des zones localisées, une usure accélérée aux bords des aires de trafic, aux seuils de piste et aux zones de mise en puissance des moteurs, ainsi qu’un desserrement des particules de granulats aux limites du mortier. Le béton offre intrinsèquement une plus grande résistance au souffle des réacteurs que l’enrobé — selon la publication ACPA IS202, les souffles de moteurs à réaction à haute température n’affectent pas négativement les surfaces de chaussées en béton, et le béton n’est pas endommagé par les déversements de carburant, les écoulements d’huile, ni la chaleur et le souffle des réacteurs. Cependant, une exposition prolongée peut encore accélérer l’usure de surface en propulsant des débris à travers la surface, provoquer des cycles thermiques qui contribuent à la microfissuration de surface avec le temps, et éroder les matériaux de scellement des joints, entraînant une infiltration d’eau.
Les effets de virage dans les aéroports créent des mécanismes d’abrasion supplémentaires. Le virage des avions sur les voies de circulation et les aires de trafic génère des contraintes de cisaillement latérales à l’interface pneu-chaussée qui sont nettement plus élevées que celles produites par le trafic rectiligne. Ces forces latérales déchirent et déplacent le matériau de surface par un effet de frottement. Le problème est particulièrement aigu aux jonctions de sortie de piste, aux angles des aires de trafic et aux positions de stationnement des avions, où les avions lourds effectuent des virages à rayon serré sous leur propre puissance. Les motifs d’abrasion qui en résultent suivent la géométrie de la trajectoire de virage et peuvent créer des dépressions localisées et des surfaces polies dans les zones de virage.
La résistance à l’abrasion des chaussées en béton est évaluée par plusieurs méthodes d’essai normalisées établies par ASTM International. Chaque méthode simule différents mécanismes d’usure et est appropriée pour différentes applications.
Cette norme propose trois procédures distinctes pour déterminer la résistance relative à l’abrasion des surfaces en béton horizontales. Le choix de la procédure dépend du type de mécanisme d’usure à simuler.

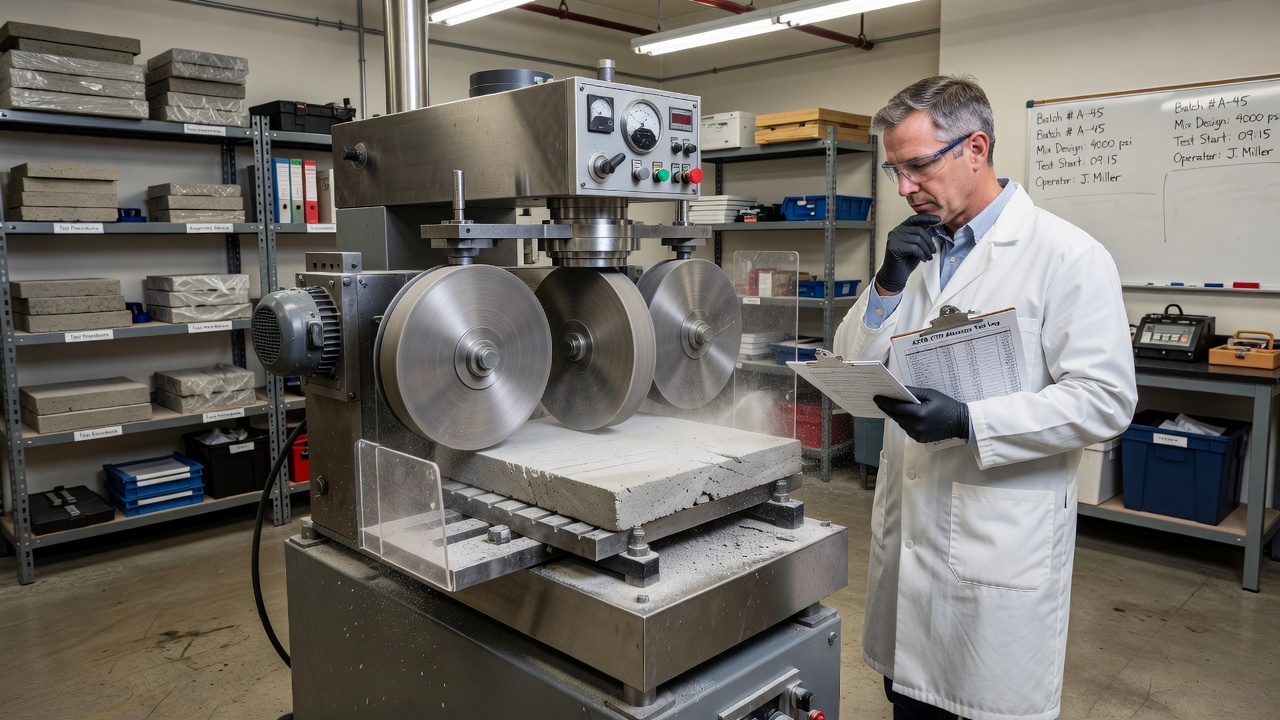

Procédure A — Machine à disques rotatifs simule l’usure par glissement et frottement due aux grains abrasifs, représentant une abrasion de trafic léger à moyen. L’appareil se compose d’une machine avec trois disques en acier rotatifs, chacun de 70 mm de diamètre, tournant à environ 300 tr/min. Des grains abrasifs en carbure de silicium (n° 60) sont introduits entre les disques et la surface en béton à un débit contrôlé de 4 à 6 grammes par minute, avec une charge d’environ 20 N appliquée par disque. L’essai dure 30 à 60 minutes, et la profondeur d’usure est mesurée à l’aide d’un comparateur ou d’un micromètre de profondeur. Les résultats sont rapportés comme profondeur d’usure moyenne en pouces ou en millimètres à des intervalles spécifiés.
Procédure B — Machine à meules dresseuses simule l’action de roulement, de martèlement et de coupe du trafic à roues en acier, représentant une abrasion de trafic lourd. L’appareil utilise trois ensembles de sept meules dresseuses montées sur des arbres horizontaux, chaque meule ayant environ 57 mm de diamètre. Aucun grain abrasif n’est utilisé — les meules créent l’usure par contact direct avec la surface en béton, produisant environ le double de la profondeur d’usure par rapport à la Procédure A pour la même durée d’essai. Après l’essai, la profondeur de la trace d’usure est mesurée à plusieurs points, et l’état de surface est évalué pour déterminer comment les particules de granulats plus dures se démarquent de la pâte plus tendre qui s’abrase plus rapidement.
Procédure C — Machine à roulements à billes simule l’impact combiné à la friction de glissement, représentant le trafic lourd à roues en acier et à chenilles. L’appareil utilise huit billes en acier (12,7 mm de diamètre) tournant sous charge à 1 000 tr/min, avec de l’eau utilisée comme fluide de rinçage pour éliminer les particules libres. Les relevés d’usure sont effectués toutes les 50 secondes sur une durée totale d’essai de 1 200 secondes (20 minutes), et les résultats sont tracés sous forme de profondeur d’usure en fonction du temps. L’essai peut être interrompu prématurément si une profondeur maximale de 3,0 mm est atteinte.
Cette méthode simule les forces de meulage et de coupe des machines lourdes et des équipements à roues en acier, ce qui la rend particulièrement applicable aux chaussées industrielles et aéronautiques. L’appareil se compose d’une fraise en acier rotative (similaire à une fraise à surfacer) montée dans une perceuse à colonne avec un mécanisme de charge constante appliquant 98 N (22 lbf) directement sur la broche, tournant à environ 200 tr/min. Aucun grain abrasif n’est requis.
La procédure d’essai utilise des éprouvettes obtenues par carottage (diamètre minimum de 100 mm) ou par sciage de poutres. Après conditionnement, chaque éprouvette est montée dans l’appareil d’essai, la charge constante est appliquée sur la fraise rotative, et l’essai est mené par périodes de 2 minutes. La perte de masse de l’éprouvette est mesurée au 0,01 g près après chaque cycle, généralement sur trois cycles de 2 minutes ou plus. Les résultats sont rapportés en perte de masse en grammes, qui peut être convertie en perte de volume si la densité du béton est connue.
Cette méthode simule l’usure par érosion due aux particules abrasives transportées par l’eau ou le trafic, représentant l’abrasion par débris transportés par l’eau et par particules éoliennes. L’appareil comprend une cabine de sablage avec un pistolet de sablage de type injecteur, un jet d’air à haute vitesse et une alimentation contrôlée en abrasif de sable siliceux ou de matériau similaire. Les paramètres d’essai — pression d’air, distance de la buse, granulométrie de l’abrasif et débit d’alimentation — sont ajustables pour correspondre à des conditions spécifiques. Les résultats sont mesurés en perte de volume ou en profondeur d’usure.
Cette méthode simule l’abrasion par des particules transportées par l’eau dans les structures hydrauliques. L’éprouvette est immergée dans un conteneur rempli d’eau avec des billes de broyage en acier de différentes tailles, agitées à 1 200 tr/min pour créer un flux d’eau circulaire qui déplace les billes de broyage à travers la surface de l’éprouvette. L’essai comprend six périodes de 12 heures (72 heures au total), la perte de masse de l’éprouvette étant mesurée après chaque période.
| Type d’abrasion | C418 | C779-A | C779-B | C779-C | C944 | C1138 |
|---|---|---|---|---|---|---|
| Trafic léger à moyen | ✓ | ✓ | ✓ | ✓ | ✓ | |
| Trafic lourd/roues en acier | ✓ | ✓ | ✓ | ✓ | ||
| Trafic lourd à chenilles/chaînes | ✓ | ✓ | ✓ | |||
| Structures hydrauliques | ✓ |
L’abrasion dégrade directement les deux composantes de la texture de surface des chaussées — la microtexture et la macrotexture — qui déterminent ensemble les propriétés de frottement de la surface de la chaussée. Selon la FAA AC 150/5320-12C, la microtexture est la rugosité à fine échelle apportée par les petites particules de granulats individuels, non discernible à l’œil mais perceptible au toucher comme du papier de verre fin. La macrotexture est la rugosité visible de l’ensemble de la surface de la chaussée, fournissant des canaux de drainage pour que l’eau s’échappe sous les pneus des aéronefs.
La microtexture offre l’aspérité qui permet au caoutchouc des pneus de pénétrer le film d’eau résiduel à la surface de la chaussée à basse vitesse. À mesure que l’abrasion progresse, la pâte de ciment est usée, exposant les fines particules de granulats. Le trafic continu polit ces particules exposées, arrondissant leurs arêtes vives et réduisant leur micro-aspérité. La surface polie peut paraître brillante lorsqu’elle est mouillée, et sans microtexture adéquate, le pneu ne peut pas traverser efficacement le film d’eau résiduel à basse vitesse, ce qui réduit la capacité de freinage.
La macrotexture fournit des voies d’évacuation pour l’eau en vrac sous le pneu à haute vitesse, empêchant l’hydroplanage. Le contact répété des pneus aplatit progressivement les irrégularités de surface, les rainures et les motifs de striage s’amenuisent, et la rugosité globale de la surface diminue. Lorsque la macrotexture est perdue, la capacité de la chaussée à drainer l’eau sous l’aire de contact du pneu est compromise, ce qui augmente le risque d’hydroplanage, en particulier aux vitesses élevées typiques de l’atterrissage et du décollage des aéronefs.
La couche de dépôts de caoutchouc aggrave la dégradation de la texture. Les pneus d’aéronefs déposent des quantités importantes de caoutchouc lors des atterrissages, en particulier dans la zone de toucher des roues. Cette couche de caoutchouc peut recouvrir complètement la texture de surface de la chaussée, comblant les rainures et masquant la microtexture et la macrotexture restantes. D’importants dépôts de caoutchouc entraînent une perte de capacité de freinage et de contrôle directionnel sur les pistes mouillées, nécessitant un retrait périodique du caoutchouc dans le cadre des programmes d’entretien standard des aéroports.
La FAA classe le frottement des pistes en fonction des mesures effectuées avec un équipement de mesure continue du frottement (CFME) conformément à l’AC 150/5320-12C. Les pistes dont les coefficients de frottement sont de 0,60 ou plus à 65 km/h (40 mph) sont classées comme Bonnes, ne nécessitant qu’une surveillance de routine. Les pistes dont les coefficients de frottement sont compris entre 0,40 et 0,59 sont classées comme Moyennes, nécessitant une investigation et des mesures correctives planifiées. Les pistes dont les coefficients de frottement sont inférieurs à 0,40 sont classées comme Mauvaises, nécessitant des mesures correctives urgentes.
La FAA AC 150/5320-12C recommande des profondeurs de macrotexture minimales de 0,8 mm (0,03 pouce) pour les chaussées neuves, les chaussées en service devant maintenir une texture adéquate pour répondre aux exigences de frottement. Les méthodes de mesure comprennent l’essai au sable (technique volumétrique utilisant le diamètre d’étalement d’un volume connu de sable ou de billes de verre), la technique du volume de graisse et la profilométrie laser pour la mesure avancée sans contact.
L’abrasion doit être distinguée des autres types de détérioration de surface du béton — en particulier l’écaillage et le désenrobage — car chacun a des causes, des mécanismes, des caractéristiques de profondeur et des stratégies de réparation différents. Confondre ces types de détérioration peut conduire à des actions d’entretien inappropriées.
L’abrasion est strictement un phénomène de surface confiné à la pâte de ciment et à la fraction de mortier fin, généralement à moins de 3 mm (⅛ pouce) de profondeur. Elle résulte de l’usure mécanique causée par le frottement du trafic, le contact des pneus et les débris abrasifs. Sa répartition suit les motifs de circulation — voies de roulement, zones de toucher des roues, emplacements de virage — et ne s’étend pas aux zones non circulées. À ses premiers stades, l’abrasion n’enlève que la pâte de surface, exposant les fines particules de granulats. Aux stades avancés, les gros granulats deviennent exposés et peuvent être polis. L’abrasion ne produit généralement pas de débris avant des stades très avancés, et son principal impact opérationnel est la perte de frottement plutôt que la génération de FOD.
L’écaillage (code de détérioration PAVER 70 pour les chaussées en béton) est le délitement ou le décollement localisé du mortier de surface sur des profondeurs de 3 à 13 mm (⅛–½ pouce), plus profond que l’abrasion. Il implique une perte de la fraction de mortier plutôt que seulement de la pâte de surface, exposant fréquemment les gros granulats avec une apparence rugueuse et creusée. L’écaillage résulte de causes fondamentalement différentes de l’abrasion : des défauts de construction tels qu’un surfinissage ou une cure inadéquate, des défauts de matériaux incluant un béton de faible résistance ou des rapports eau-ciment élevés, des facteurs environnementaux incluant les cycles de gel-dégel et l’attaque des produits chimiques de déverglaçage, et la réaction alcali-silice (RAS). Contrairement à l’abrasion, l’écaillage peut affecter de grandes zones, y compris les zones non circulées et les surfaces de dalles entières. Le système PAVER définit trois niveaux de sévérité pour l’écaillage : Faible (surface légèrement rugueuse, aucun gros granulat exposé), Moyen (surface rugueuse et creusée, gros granulats exposés et pouvant être brisés) et Élevé (gros granulats exposés et brisés avec une perte importante de matériau de surface).
Le désenrobage (code de détérioration PAVER 52) est un phénomène différent qui affecte les chaussées en enrobé plutôt que le béton. Il implique le délogement des granulats de la surface de la chaussée en raison de la perte d’adhésion liant-granulat. Le mécanisme est une défaillance du liant — vieillissement, oxydation ou décollement du film d’enrobé des granulats. Le désenrobage crée une texture de surface rugueuse avec des particules libres présentes, et dans les environnements aéroportuaires, ces particules libres deviennent des débris d’objets étrangers (FOD) qui présentent un grave danger d’ingestion pour les moteurs à réaction. Le désenrobage n’est pas une détérioration du béton mais est mentionné ici car il est parfois confondu avec l’abrasion du béton dans les systèmes de chaussées composites ou lorsque des surfaces en enrobé recouvrent du béton.
Le granulat poli (code de détérioration PAVER 51) est une détérioration distincte où les granulats exposés à la surface sont devenus lisses et polis par le trafic répété. Bien que lié à l’abrasion, le granulat poli concerne spécifiquement l’état de surface des granulats plutôt que la perte de matériau. Dans les chaussées en béton, le granulat poli n’est pas un code de détérioration distinct, mais est appréhendé par les essais de frottement et la mesure de la macrotexture.
Les principes clés de distinction sont les suivants : l’abrasion est strictement une usure de la pâte de surface due aux forces mécaniques du trafic ; l’écaillage est une désintégration plus profonde du mortier due à des causes matérielles ou environnementales ; le désenrobage est une défaillance du liant dans les chaussées en enrobé provoquant le délogement des granulats. Les schémas de répartition les différencient davantage — l’abrasion suit les motifs de trafic tandis que l’écaillage peut se produire sur des surfaces de dalles entières, y compris les zones non circulées.
La sévérité des dommages d’abrasion dans les chaussées en béton est évaluée par de multiples méthodes complémentaires, allant de l’inspection visuelle à la mesure quantitative du frottement et aux essais non destructifs.
L’évaluation visuelle à l’aide de la méthode de l’indice de condition des chaussées (PCI) selon ASTM D5340 fournit une évaluation systématique de l’état de la chaussée. Bien que l’abrasion ne soit pas un code de détérioration indépendant dans le système PCI pour le béton, ses effets sont capturés par le code d’écaillage (Code 70) à trois niveaux de sévérité et par les essais de frottement. Le système PCI utilise des courbes de valeurs de déduction pour chaque type de détérioration à chaque niveau de sévérité afin de calculer les scores PCI globaux sur une échelle de 0 à 100, guidant les décisions d’entretien et de réhabilitation. Le système PAVER du Corps des ingénieurs de l’armée américaine fournit des tables de valeurs de déduction spécifiques pour les détériorations des chaussées rigides.
La mesure du frottement conformément à la FAA AC 150/5320-12C est la méthode la plus directe pour évaluer l’impact de l’abrasion sur la sécurité opérationnelle. La FAA exige des relevés périodiques de frottement à l’aide du CFME à des fréquences minimales basées sur les niveaux de trafic : les pistes avec 90 opérations de réacteurs ou plus par jour nécessitent des relevés trimestriels ; les pistes avec 16 à 89 opérations de réacteurs par jour nécessitent des relevés semestriels ; les pistes avec 15 opérations de réacteurs ou moins par jour nécessitent des relevés annuels ; et les pistes utilisées exclusivement par des aéronefs à hélices nécessitent des relevés tous les deux ans. Les vitesses d’essai sont généralement de 65 km/h (40 mph) et 95 km/h (60 mph).
La mesure de la profondeur de macrotexture à l’aide de l’essai au sable fournit une évaluation quantitative de la capacité de drainage de surface. Un volume connu de sable ou de billes de verre est étalé sur la surface de la chaussée, le diamètre d’étalement est mesuré, et la profondeur de texture est calculée comme suit : (4 × volume) / (π × diamètre²). La profondeur de texture minimale recommandée est de 0,8 mm pour les chaussées neuves.
L’évaluation de l’état des rainures pour les pistes rainurées évalue la profondeur, la largeur, l’uniformité de l’espacement des rainures, l’étendue du désenrobage des bords de rainures et l’accumulation de caoutchouc dans les rainures. La détérioration des rainures réduit l’efficacité du système de drainage et augmente le risque d’hydroplanage.
Les méthodes d’essais non destructifs conformément à la FAA AC 150/5380-6C comprennent le déflectomètre à masse tombante (FWD) pour mesurer la capacité structurelle, le géoradar (GPR) pour identifier les défauts souterrains, et le chaînage ou le sondage au marteau pour la détection des décollements. Bien que ces méthodes ne mesurent pas directement l’abrasion de surface, elles aident à déterminer si l’usure de surface a progressé au point d’affecter l’intégrité structurelle.
La prévention de l’abrasion dans les chaussées en béton commence par une conception du mélange appropriée et se poursuit à travers les pratiques de construction, les traitements de surface et l’entretien opérationnel. La stratégie de prévention la plus efficace aborde toutes les étapes du cycle de vie de la chaussée.
La conception du mélange de béton pour la résistance à l’abrasion nécessite plusieurs éléments clés. De faibles rapports eau-ciment (généralement inférieurs à 0,45 selon les recommandations de l’ACI) produisent une pâte plus dense et plus dure avec une plus grande résistance à l’usure. La sélection de gros granulats durs et résistants au polissage est essentielle car la dureté des granulats contrôle la résistance à long terme à l’abrasion une fois que la pâte de ciment est usée. Les granulats préférés comprennent les graviers siliceux, le granit concassé, le basalte et le quartzite. Les granulats tendres tels que le calcaire et le grès doivent être évités dans les couches de surface. L’utilisation de la plus grande taille pratique de granulats améliore la résistance à l’abrasion selon l’ACI 210R. Les matériaux cimentaires supplémentaires, en particulier la fumée de silice, ont démontré une excellente résistance à l’abrasion dans des conditions défavorables selon l’ACI 210.1R. Le béton à haute résistance avec une résistance à la compression d’au moins 34,5 MPa (5 000 psi) est typique pour les chaussées aéroportuaires, les spécifications de construction de la FAA exigeant généralement une résistance à la flexion minimale à 28 jours de 4,5 MPa (650 psi).
Les pratiques de construction influencent significativement la résistance à l’abrasion. Un finissage approprié évite le surfinissage, qui peut amener un excès d’eau et de fines à la surface, créant une couche de surface faible et friable. Le moment des opérations de finissage doit être soigneusement contrôlé. Une cure adéquate — cure humide prolongée pendant 7 à 14 jours minimum — est essentielle pour la dureté de surface, et les produits de cure doivent être appliqués immédiatement après le finissage pour prévenir les fissures de retrait plastique et assurer une hydratation complète.
La texturation de surface établit la macrotexture et la friction initiales. Les méthodes incluent la finition au balai ou à la brosse pour la macrotexture, le traînage en toile de jute pour une texture transversale fine, le peignage métallique ou le rainurage pour une texturation mécanique, et le profilage plastique formé pendant la construction à l’aide de plaques nervurées vibrantes ou de rouleaux tubulaires nervurés. Les rainures sciées après le durcissement du béton offrent une géométrie mieux contrôlée pour les applications sur pistes.
Les traitements de surface peuvent améliorer ou préserver la résistance à l’abrasion. Les scellants pénétrants à base de silanes et de siloxanes réduisent l’absorption d’eau et les dommages liés au gel-dégel, préservant indirectement la qualité de surface. Les durcisseurs chimiques liquides à base de silicate de sodium, de silicate de lithium ou de silicate de potassium réagissent avec l’hydroxyde de calcium libre dans le béton pour former du silicate de calcium hydraté (CSH), densifiant la couche superficielle et améliorant la résistance à l’abrasion. Les revêtements polymères et époxy offrent une résistance accrue à l’abrasion pour les applications industrielles, mais doivent être compatibles avec la dilatation thermique et offrir une stabilité aux UV pour une utilisation extérieure.
La prévention opérationnelle comprend le retrait régulier des dépôts de caoutchouc dans les zones de toucher des pistes, l’enlèvement rapide des débris pour empêcher l’action abrasive entre les pneus et la chaussée, un drainage efficace pour minimiser l’affaiblissement de la couche superficielle par l’eau, et une surveillance régulière de la friction pour détecter la détérioration à un stade précoce où les mesures correctives sont moins coûteuses.
Les stratégies de réparation des chaussées en béton abrasées sont choisies en fonction de la profondeur et de l’étendue de la perte de surface, des exigences opérationnelles et des fenêtres de maintenance disponibles. La classification des types de réparation suit la profondeur des dommages.
| Type de réparation | Condition de profondeur | Application |
|---|---|---|
| Restauration de surface | Moins de 6 mm (¼ po) | Abrasion légère, restauration de la friction |
| Réparation partielle | 6 mm à ⅓ de l’épaisseur de la dalle | Éclats, écaillage, abrasion plus profonde |
| Revêtement mince collé | 25–50 mm (1–2 po) | Détérioration généralisée de la surface |
| Réparation pleine épaisseur | Plus de ⅓ de l’épaisseur de la dalle | Dommages structuraux, dalles fracturées |

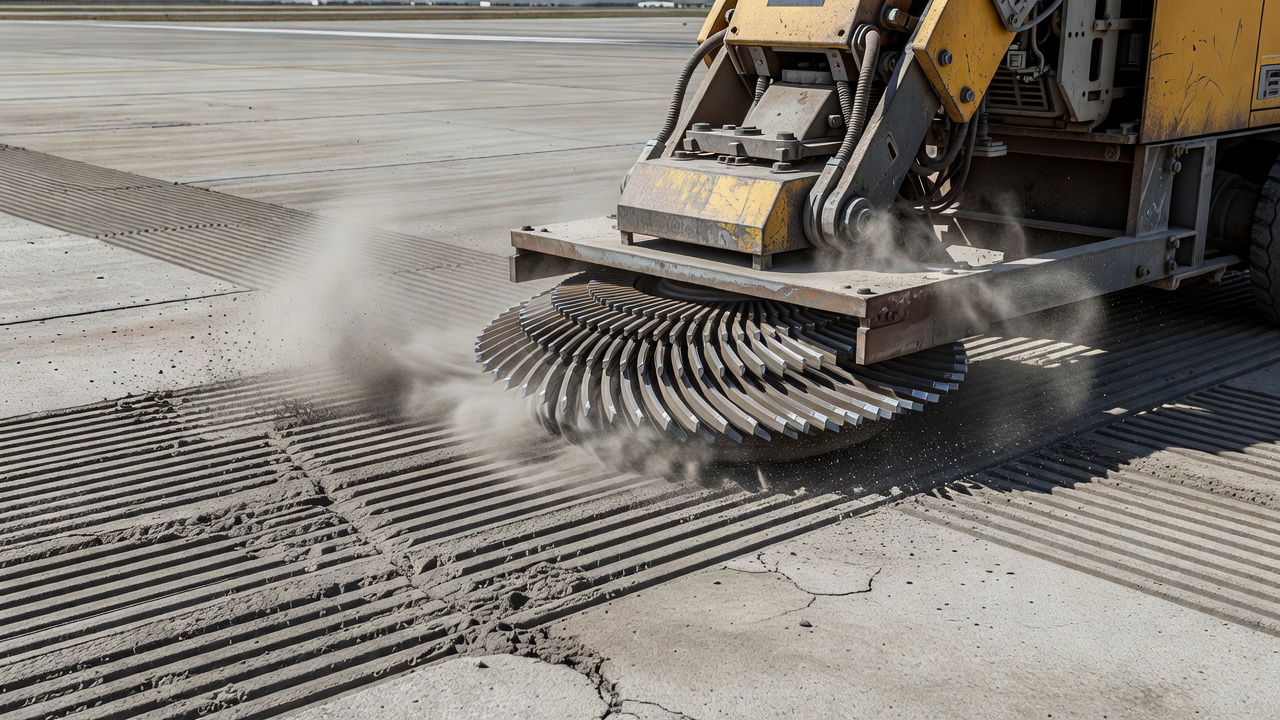

Le meulage au diamant est la principale technique de restauration de surface pour les chaussées présentant de l’abrasion et du polissage. Le procédé utilise des meuleuses autopropulsées équipées de lames à scie à pointes de diamant étroitement espacées pour enlever 6 à 10 mm (¼ à ⅜ po) de matériau de surface, créant ainsi une nouvelle texture de surface avec un motif transversal en corde. Cela rétablit la macrotexture pour le drainage de l’eau, améliore immédiatement la friction et peut corriger les défauts de profil en travers et les désaffleurements aux joints. Le meulage au diamant prolonge la durée de vie de la chaussée sans augmentation structurelle, n’entraîne aucun changement d’altitude de la chaussée au-delà du matériau enlevé, et est rentable par rapport au revêtement ou à la reconstruction. Selon la FAA AC 150/5380-6C et les recherches de l’ACPTP, le meulage au diamant est la méthode privilégiée pour rétablir la friction des chaussées en béton devenues polies ou légèrement abrasées.
La réparation partielle s’applique aux éclats, à l’écaillage localisé, à la détérioration des joints et aux dommages d’abrasion plus profonds et isolés. La procédure, selon les directives de l’ACPA et de la FAA, consiste à délimiter les limites de réparation à au moins 75 mm (3 po) au-delà des dommages visibles, à enlever le béton non sain jusqu’à une profondeur minimale de 50 mm (2 po) sans dépasser le tiers de l’épaisseur de la dalle, à nettoyer soigneusement la cavité, à appliquer un agent de liaison, à mettre en place le matériau de réparation (mortier de réparation propriétaire, béton polymère ou matériau cimentaire à prise rapide), et à procéder à la cure. La FAA AC 150/5380-6C mentionne les matériaux cimentaires à prise rapide, les bétons polymères et les bétons époxy pour la restauration des surfaces abrasées.
Les revêtements minces collés de 25 à 50 mm offrent une nouvelle couche de roulement pour les chaussées présentant une détérioration généralisée de la surface, où des réparations partielles individuelles seraient peu pratiques. Le revêtement adhère à la surface en béton existante après une préparation appropriée comprenant le nettoyage, la scarification et l’application d’un agent de liaison. Les revêtements minces collés rétablissent le profil de surface, la friction et l’apparence tout en ajoutant une capacité structurelle minimale.
La réparation pleine épaisseur est réservée aux situations où l’abrasion a progressé jusqu’au point d’endommagement structurel, généralement lorsque la perte de surface dépasse le tiers de l’épaisseur de la dalle ou lorsque d’autres détresses structurelles telles que des fissures ou des désaffleurements sont présentes. La réparation pleine épaisseur implique l’enlèvement de l’ensemble du panneau de dalle, la préparation de la fondation et de la sous-fondation, la mise en place et le compactage du matériau de fondation, l’installation de dispositifs de transfert de charge, la mise en place du nouveau béton, la texturation et la cure.
Les réparations temporaires pour les situations d’urgence peuvent utiliser des matériaux à prise rapide tels que des composés de rapiéçage cimentaires à durcissement rapide ou de l’enrobé bitumineux à froid conçus pour la restauration temporaire du profil de surface jusqu’à ce que des réparations permanentes puissent être programmées.
Assurez le maintien du frottement optimal et de l'intégrité structurelle de vos chaussées aéroportuaires ou routières. Nos experts vous proposent des évaluations de l'abrasion, des stratégies de prévention et des solutions de réparation adaptées à vos exigences opérationnelles et réglementaires.
La désagrégation est le délogement progressif et la perte de granulats à la surface de la chaussée due au vieillissement du liant, à l'oxydation ou à un mauvais...
La résistance au dérapage est la force de frottement qui s'oppose au glissement d'un pneu sur une surface de chaussée, essentielle pour un freinage sûr et le co...
L'écaillage est la détérioration progressive de la couche supérieure de la dalle de béton, généralement de 3 à 13 mm de profondeur, causée par les cycles de gel...
