Une culée est la structure d’appui d’extrémité d’un pont qui retient le remblai d’approche, transmet les charges de la superstructure à la fondation et s’adapte aux mouvements thermiques. L’état de la culée — fissuration, tassement, affouillement, défaillance des appareils d’appui — est un élément critique de la sous-structure SNBI. Couvre les types de culées, les modes de détérioration, l’inspection et l’évaluation de l’état.

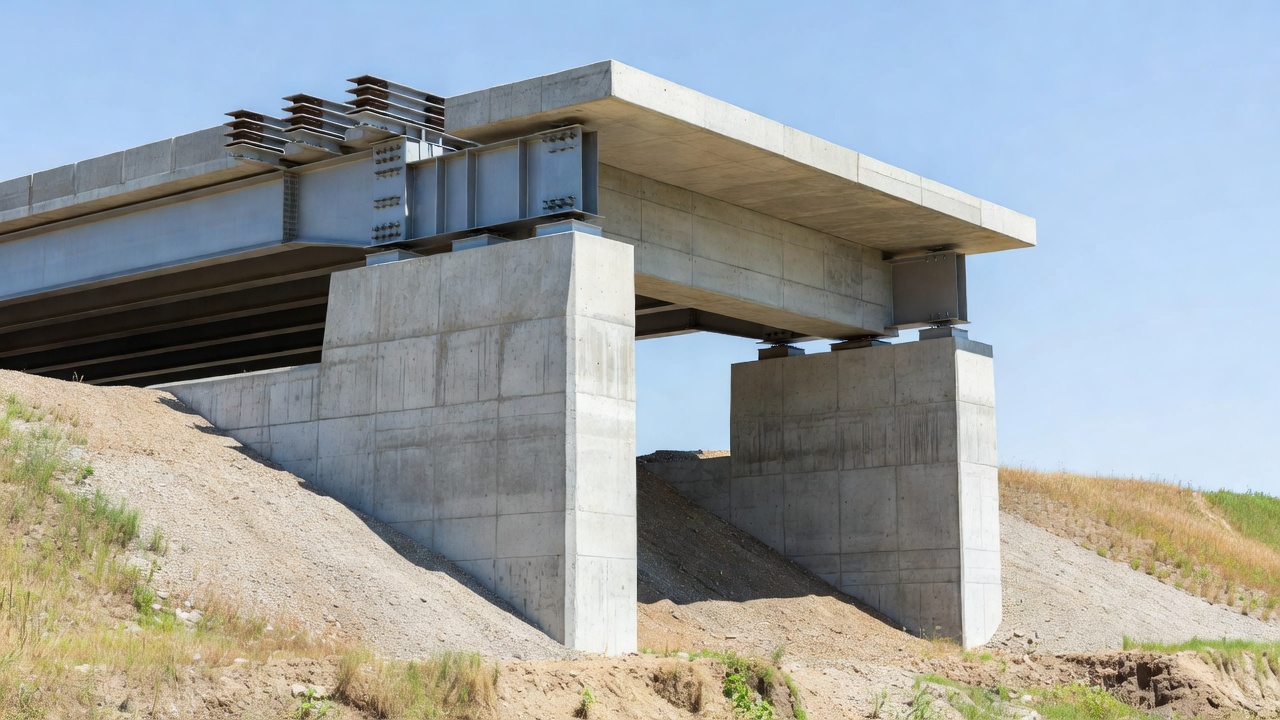

Une culée de pont est un élément de sous-structure situé à chaque extrémité d’une superstructure de pont. Elle sert à la fois à supporter les extrémités du pont et à retenir le remblai de la voie d’approche. La culée constitue la transition structurelle entre le pont et le sol ou la voie d’approche. Selon les Spécifications de Conception des Ponts AASHTO LRFD (9e Édition, 2020), les culées sont conçues pour résister aux combinaisons de charges verticales et horizontales, y compris la charge permanente (DC) des composants de la superstructure et des couches de roulement (DW), la charge vive (camion de conception HL-93 et charge de voie), la poussée des terres (EH) du sol retenu, la surcharge de terre (ES), les forces de freinage (BR), les charges de vent sur la structure (WS) et la charge vive (WL), les forces de température (TU), le fluage et le retrait (CR, SH) et les forces sismiques.
Les cinq fonctions principales d’une culée de pont sont le transfert de charge, le soutènement des terres, le support d’approche, l’accommodation thermique et la protection contre l’érosion. Le transfert de charge vertical transmet le poids mort du tablier, des poutres, des glissières et de la couche de roulement, plus la charge vive de calcul du trafic, au sol de fondation ou aux pieux. La résistance aux charges horizontales contrecarre la poussée active des terres du remblai d’approche, calculée à l’aide de la théorie de Rankine ou Coulomb avec des facteurs de charge selon l’état limite AASHTO Strength I (EH = 1,50/0,75, EV = 1,35/1,00). Le soutènement du remblai empêche le sol de la voie d’approche d’empiéter sur la travée du pont, maintenant la portée libre et empêchant l’accumulation de matériau de remblai sur les sièges d’appui. Le support de dalle d’approche assure une transition véhiculaire en douceur entre la chaussée et le tablier du pont, réduisant les charges d’impact du phénomène de bosse de tête de pont. L’accommodation des mouvements thermiques se produit au joint de dilatation (dans les culées à siège) ou par la flexion des pieux (dans les culées intégrales) pour des plages de température allant typiquement de -20°F à +120°F selon l’AASHTO LRFD Section 3.12.2.
La culée est soumise à des facteurs de charge définis dans le tableau AASHTO LRFD 3.4.1-1. Pour l’état limite Strength I, le poids propre de la culée (DC_sub) a un facteur de 1,25/0,90, la poussée des terres (EH) utilise 1,50/0,75, la poussée verticale des terres sur le talon (EV) utilise 1,35/1,00, et la charge vive (LL) utilise 1,75. Pour les culées à siège équipées d’appareils d’appui en élastomère, la charge horizontale transmise à la sous-structure est limitée à 0,2(DC + DW) avant le glissement de l’appareil d’appui, comme spécifié dans AASHTO-CA Section 3.4.5. La surcharge due à la charge vive (LS) derrière la culée est modélisée comme une hauteur de sol équivalente de 2 à 4 pieds selon la hauteur de la culée (AASHTO 3.11.6.4).
Les culées sont fondées sur semelles filantes lorsque le sol porteur compétent existe à faible profondeur, ou sur fondations profondes comprenant des pieux battus (pieux H en acier, pieux en béton précontraint préfabriqué ou pieux en bois) et des puits forés. La butée passive devant la culée est généralement négligée dans la conception en raison du risque d’affouillement ou d’excavation future. Le WisDOT Bridge Manual (Chapitre 12) et le Caltrans Bridge Design Practice (Section 11) fournissent des procédures complètes de conception de culées, incluant les vérifications au renversement, au glissement, de pression de contact et de capacité structurelle.
Les culées de pont sont classées selon la forme structurelle, le mécanisme de résistance aux charges et le type de connexion entre la superstructure et la sous-structure. Chaque type convient à des conditions de site spécifiques, des hauteurs de remblai, des portées et des exigences sismiques.
La culée en console est le type de culée le plus courant dans la construction moderne de ponts autoroutiers. Elle se compose d’un mur en béton armé en forme de T avec une dalle de base comprenant une partie avant (orteil) et une partie arrière (talon). Le fût vertical agit comme un mur de soutènement en console résistant à la poussée active des terres du remblai. Des armatures de flexion et de cisaillement sont prévues dans le fût, avec les armatures verticales principales placées du côté des terres (face arrière) et des aciers de répartition horizontaux sur toute la surface. La dalle de base nécessite des armatures à la fois en partie supérieure (talon) et inférieure (orteil) pour résister aux variations de pression de contact. Les culées en console sont utilisées pour les remblais d’approche de hauteur moyenne à élevée et sont avantageuses là où le tassement différentiel est préoccupant. La section de mur plus mince par rapport aux culées-poids réduit le volume de béton, le coût de construction et l’empreinte carbone. L’épaisseur typique du fût varie de 12 pouces en haut à 36-48 pouces à la base pour une culée de 20 pieds de hauteur.
La culée-poids repose entièrement sur sa propre masse pour résister au glissement et au renversement dus à la poussée latérale des terres. Elle est construite en béton massif (non armé ou minimalement armé), en maçonnerie de pierre, en gabions ou en grands blocs de béton préfabriqués. La base large nécessaire à la stabilité rend les culées-poids gourmandes en matériaux et non économiques pour les remblais élevés. Elles conviennent mieux aux ponts de courte portée et de faible hauteur où le sol sous-jacent offre une capacité portante compétente pour la semelle large. La hauteur limite pour une construction économique de culée-poids est d’environ 15-20 pieds. La fondation est typiquement une semelle filante sur un sol porteur compétent ou du roc.
La culée à contreforts incorpore des murs de butée triangulaires pleine hauteur — appelés contreforts — du côté des terres à intervalles réguliers de 10 à 15 pieds. Ces contreforts agissent comme des raidisseurs verticaux offrant une résistance à la flexion supplémentaire au mur arrière, permettant une section de mur nettement plus mince qu’une conception en console. Les culées à contreforts sont spécifiées pour les remblais d’approche très élevés dépassant 25 à 40 pieds de hauteur. La réduction de l’épaisseur du mur permet d’économiser les coûts de béton et d’armatures, bien que le coffrage et les détails d’armature soient considérablement plus complexes, augmentant les coûts de main-d’œuvre. L’espacement et l’épaisseur des contreforts sont déterminés par analyse structurelle selon l’AASHTO LRFD Section 11.

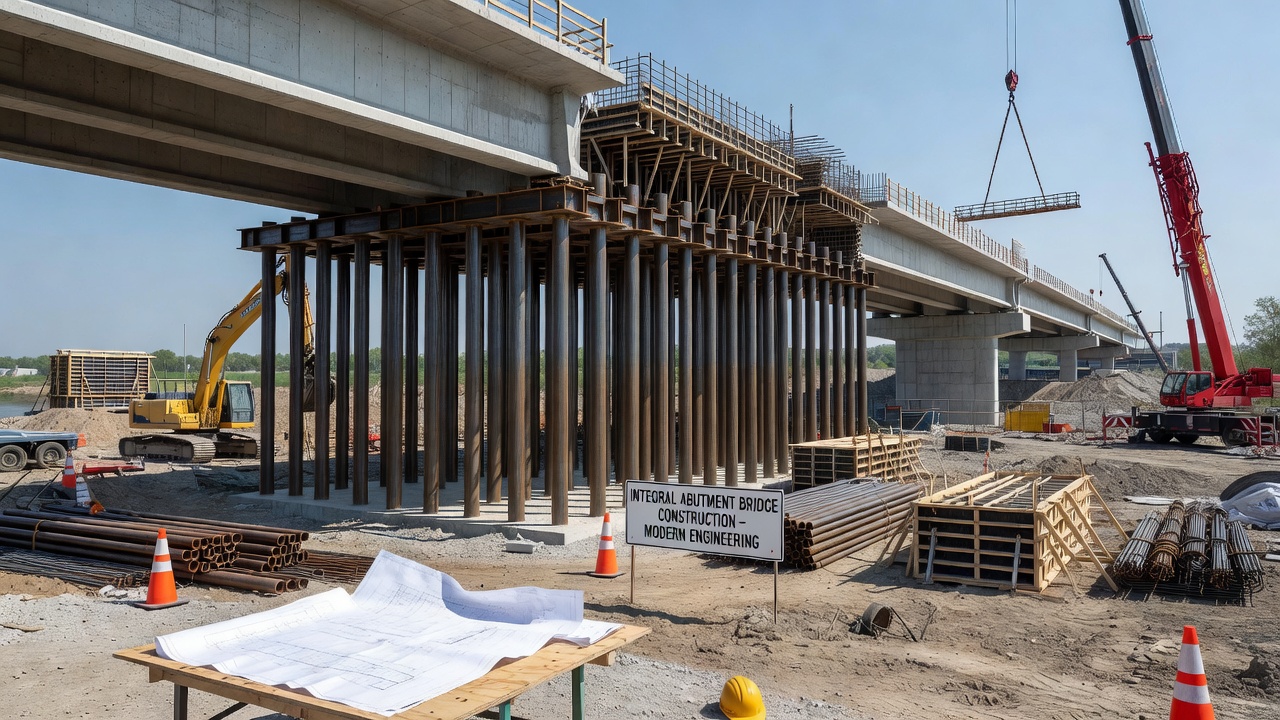

La culée intégrale est reliée rigidement à la superstructure du pont, le tablier et les poutres étant coulés monolithiquement dans le sommier de la culée. Cela élimine les joints de dilatation aux extrémités du pont — la source la plus courante de détérioration du tablier. Les culées intégrales sont soutenues par une rangée unique de pieux, généralement des pieux H en acier ou des pieux en béton, conçus pour fléchir et s’adapter aux mouvements de dilatation et de contraction thermiques. Les pieux sont conçus pour un chargement cyclique combiné axial et latéral sur toute la plage thermique de -20°F à +120°F. La superstructure absorbe les forces du sol du remblai pendant la dilatation thermique et, selon les recherches de la FHWA, la capacité disponible est généralement bien supérieure à celle requise. Le remblai coulant (flowable fill) ne doit PAS être utilisé comme remblai derrière les culées intégrales car il génère des pressions passives excessives pendant la dilatation thermique. Le tassement de la dalle d’approche dû à un remblai mal compacté est le problème d’entretien le plus courant. La longueur maximale recommandée pour les ponts à culées intégrales varie selon les États mais est typiquement de 300 à 500 pieds pour les poutres en acier et de 600 à 800 pieds pour les poutres en béton précontraint.
La culée semi-intégrale utilise une connexion articulée entre la superstructure et la sous-structure, permettant la rotation tout en maintenant la connexion. La dalle d’approche est généralement coulée intégralement avec la superstructure, et un joint de dilatation est placé à l’extrémité de la chaussée plutôt qu’au tablier. Cette conception est utilisée pour les ponts de portée modérée où une certaine capacité d’adaptation au mouvement est nécessaire mais où la fixité complète d’une connexion intégrale n’est pas souhaitée. Les culées semi-intégrales utilisent une rangée unique de pieux comme les culées intégrales mais évitent le transfert de moment à la fondation.
La culée à piliers traversants, également appelée culée ouverte, ressemble à une pile à plusieurs colonnes. Le remblai d’approche s’étend en pente sous le siège du pont et entre les colonnes de support. Seule la partie la plus haute du remblai directement sous le siège du pont est retenue par le sommier de la culée. Les culées à piliers traversants sont économiques car la charge horizontale minimale élimine le besoin d’un mur de fût épais. Elles peuvent également être converties en pile pour un futur élargissement du pont. Le principal inconvénient est que le remblai a tendance à se tasser autour des colonnes en raison d’un mauvais compactage dans les espaces confinés, et la pente avant exposée est sensible à l’érosion et à l’affouillement. Les culées à piliers traversants ne conviennent pas à proximité des cours d’eau en raison de la sensibilité à l’affouillement. L’enrochement est parfois utilisé pour contrer les problèmes d’érosion.
| Type | Caractéristiques Principales | Utilisation Typique |
|---|---|---|
| Courte (Banc de Remblai) | Mur arrière court avec murs en aile indépendants et semelles filantes ou sur pieux | Courtes portées, remblais faibles |
| Pleine Retenue (Fermée) | À la base du remblai, retient toute la pente | Portée réduite, emprise étroite |
| Seuil | Au sommet de la pente après le remblai près du niveau final | Moins chère, constructibilité facile |
| Gainée de Pieux | Hauteur de mur max. 10 pi ; biais limité à 15° fixe ou 30° dilatation | Routes locales, emprise étroite |
| MSE (Terre Armée Mécaniquement) | Panneaux de béton préfabriqués avec bandes de renfort métalliques ou polymériques | Rentable, excellente performance sismique |
| GRS (Sol Renforcé par Géosynthétiques) | Blocs de béton avec couches de renfort géosynthétique selon normes FHWA | Passages supérieurs simples, pas pour inondations sévères |
| Encastrée | Le mur s’étend profondément dans le sol de fondation en utilisant la butée passive pour la résistance | Structures de hauteur moyenne, économique avec pieux |
Un ensemble de culée de pont comprend plusieurs composants structurels interconnectés, chacun ayant des fonctions spécifiques. Le siège de pont ou siège de poutre est la surface horizontale au sommet du fût de la culée qui supporte directement la superstructure du pont. Il distribue uniformément les forces d’appui concentrées des extrémités des poutres ou des appareils d’appui dans la sous-structure. Les dimensions du siège d’appui sont déterminées par la géométrie de la plaque d’appui plus les distances de bord requises, typiquement 6 pouces minimum au-delà du bord de l’appui. La fissuration et l’écaillage près des bords du siège d’appui sont des constatations d’inspection critiques car elles affectent directement le transfert de charge.
Le mur arrière est le mur vertical en béton à l’extrémité du tablier qui retient la sous-base de la voie d’approche, empêchant le sol de glisser sur le siège du pont. Il supporte également la dalle d’approche et le joint de dilatation. Selon la pratique de conception Caltrans, le mur arrière est conçu pour les forces d’impact du trafic en charge vive, mais ces forces sont utilisées uniquement pour la conception du mur arrière et ne sont pas transmises au fût de la culée ou à la fondation. La hauteur du mur arrière est typiquement de 3 à 6 pieds selon la configuration de la dalle d’approche.
Le mur de poitrine ou fût de culée est l’élément structurel vertical principal reliant le siège du pont à la fondation. Il résiste au renversement, au glissement et à la flexion dus aux poussées des terres et aux charges de la superstructure. Les configurations du fût varient selon le type de culée — mur plein pour les culées pleine retenue, section T en console pour les culées en console, et contreventée pour les culées à contreforts. L’épaisseur du fût est régie par les exigences de cisaillement et de flexion à la base.
Les murs en aile retiennent le remblai de la voie d’approche et guident le trafic sur le pont. Ils ne supportent pas les charges de la superstructure (selon le BIRM de la FHWA). Géométriquement, les murs en aile sont classés comme droits (prolongements du mur de culée), évasés (à angle aigu par rapport à la voie du pont), ou en U (parallèles à la voie du pont, également appelés murs en oreille d’éléphant). Construits soit comme intégrés (monolithiques avec la culée, inclus dans l’évaluation de l’état de la sous-structure) soit indépendants (séparés par un joint de dilatation, traités comme des murs de soutènement distincts). Les pentes des murs en aile sont généralement d’un maximum de 2:1 (horizontal:vertical) avec une longueur déterminée par la pente admissible entre l’élévation supérieure de l’aile et l’élévation de la berme plus 2 pieds supplémentaires pour le contrôle de l’érosion, arrondie à l’incrément de 2 pieds le plus proche selon les normes WisDOT.
La semelle ou chevet de pieux distribue les charges de la culée au stratum porteur ou au groupe de pieux. Les semelles filantes ont une section avant (orteil) et arrière (talon) proportionnées pour maintenir les pressions de contact résultantes dans les limites admissibles. Les chevets de pieux relient les têtes de pieux au fût de la culée par l’intermédiaire d’ancrages d’armatures. Une clé de cisaillement est parfois prévue à la base de la semelle pour augmenter la résistance à la butée passive. Les dalles d’approche mesurent 10 à 15 pieds de long, articulées à la culée à une extrémité et reposant sur un remblai compacté à l’autre, assurant une transition en douceur et réduisant le tassement différentiel entre le pont et la chaussée d’approche.
La fissuration du béton dans les culées est classée par cause et largeur. Les fissures structurelles sont généralement verticales ou diagonales, de plus de 0,3 mm, et apparaissent sur la face du trafic lorsque les charges appliquées dépassent les limites de conception ou que des chemins de transfert de charge anormaux se développent. Ces fissures peuvent indiquer une surcontrainte due au tassement, à la surcharge ou à une perte d’appui. Les fissures non structurelles sont des réseaux fins et irréguliers causés par la variation de température ou le retrait du béton, généralement plus fines que 0,3 mm. La fissuration de retrait est atténuée en plaçant des chanfreins (généralement 1 pied) entre la culée et les murs en aile selon les exemples de conception de la FHWA. La fissuration plastique se produit pendant le durcissement du béton sous forme de fissures de tassement ou de retrait (classification BIRM).
Le tassement uniforme jusqu’à 0,3 m (1 pied) sur les petits ponts peut ne pas produire de détresse structurelle visible. Le tassement différentiel entre les éléments de sous-structure provoque l’ouverture des joints de dilatation, la fissuration des murs et le basculement structurel — produisant une détresse grave nécessitant une évaluation immédiate. Les causes principales comprennent la rupture du sol de fondation, la consolidation des sols sous le poids du remblai, l’affouillement et le sapement, les affaissements miniers et les cavités de dissolution dans les terrains calcaires. La bosse de tête de pont — tassement de la dalle d’approche à l’interface pont-remblai — crée des charges d’impact des véhicules, des vides sous les plaques d’appui et une fissuration potentielle de l’extrémité des poutres.
Le mouvement de rotation résulte de tassements dissymétriques ou de poussées latérales des terres dépassant les hypothèses de conception. Les causes comprennent le sapement, l’affouillement, la saturation du remblai réduisant la résistance au cisaillement, la rupture de capacité portante et l’érosion du remblai retenu. Les méthodes de détection comprennent les contrôles au fil à plomb, les nivellements, la mesure du jeu entre l’extrémité des poutres et le mur arrière, et l’observation de motifs de fissures ou d’éclats inhabituels. Un déplacement de basculement supérieur à 1:100 (horizontal:vertical) nécessite une évaluation structurelle.
Le glissement latéral se produit lorsque la poussée horizontale des terres dépasse la résistance au frottement entre la base de la culée et le sol de fondation. Les indicateurs comprennent le déplacement de l’appareil d’appui au joint de dilatation, l’ouverture des joints de construction entre le mur en aile et la culée, les motifs de tassement de la voie d’approche, les changements de distance entre l’extrémité de la superstructure et le mur arrière, et les systèmes de drainage obstrués. Les causes comprennent la rupture de pente, les pressions d’infiltration, l’action du gel et la consolidation différée du sol de fondation original.

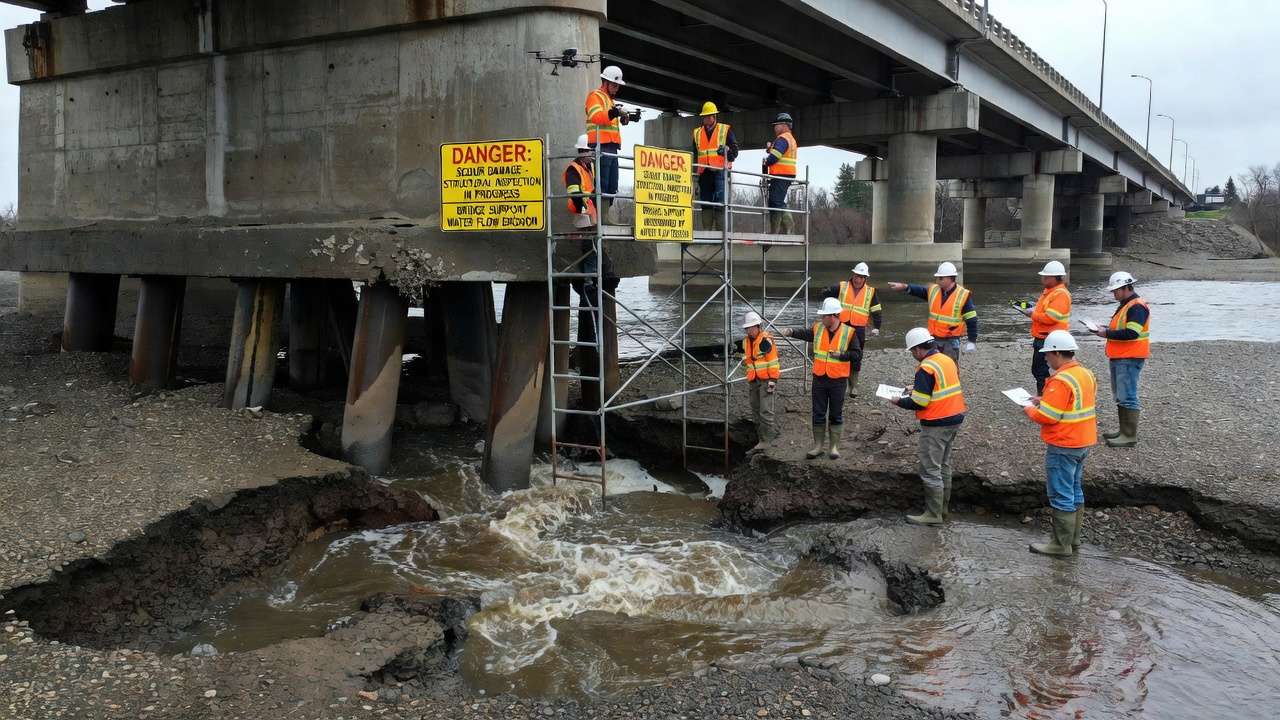

L’affouillement est l’enlèvement du matériau du lit du cours d’eau par l’action érosive de l’eau qui s’écoule autour de la culée. C’est la principale cause de rupture de pont aux États-Unis selon la FHWA HEC-18 (Circulaire Technique Hydraulique n° 18, Cinquième Édition). L’affouillement peut enlever entièrement le matériau de support de fondation sous les semelles filantes, et le limon peut remplir de manière lâche les fosses d’affouillement n’offrant aucune capacité portante. Les fondations profondes (pieux) peuvent perdre le support latéral mais conserver la capacité verticale si un encastrement suffisant subsiste.
Les joints de dilatation défaillants permettent l’infiltration des eaux de pluie sur le siège d’appui de la culée, accélérant l’érosion du béton et la corrosion des armatures. Les joints obstrués empêchent le mouvement thermique, induisant des contraintes bloquées indésirables dans la sous-structure. La défaillance des appareils d’appui se présente sous forme de dispositifs d’appui inclinés, de vides sous les plaques d’appui, de vieillissement prématuré de l’élastomère ou de fissuration du siège d’appui — particulièrement critique lorsque les poutres en béton reposent directement sur les sièges de culée sans dispositifs d’appui.

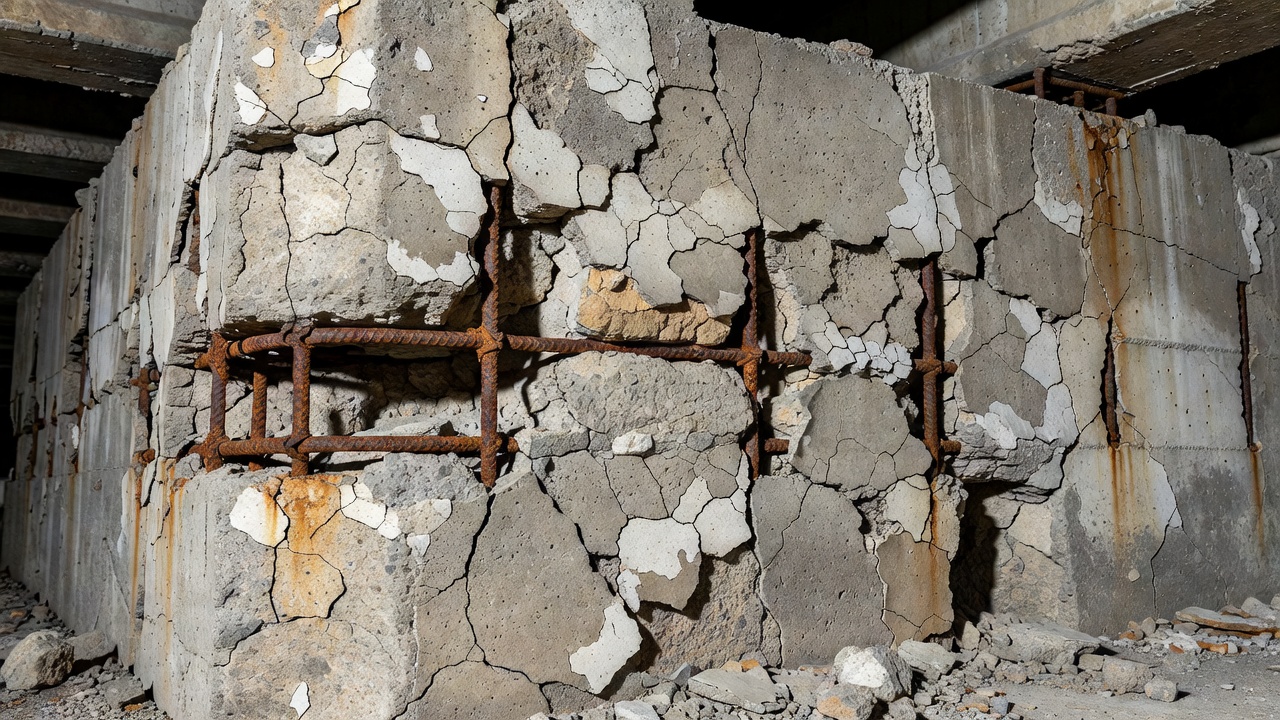

L’écaillage et la délamination commencent par une desquamation de surface due à l’érosion par les sels dans les environnements côtiers ou salins, suivie d’une séparation sous la surface détectable par chaînage ou marteau de sondage. Une fois la couverture de protection en béton franchie, la corrosion des armatures commence. Les produits de corrosion (rouille) occupent environ 2 à 4 fois le volume de l’acier d’origine, générant des contraintes de traction expansives qui fissurent et écaillent davantage le béton — créant un cycle d’auto-accélération corrosion-fissuration-corrosion. L’efflorescence — dépôts blancs cristallins de carbonate de calcium sur la surface du béton — indique une migration active de l’eau à travers les fissures ou le béton poreux. Une décoloration sous les barbacanes peut indiquer un drainage fonctionnel. Les dommages de gel-dégel dus aux cycles répétés de dilatation-contraction sont particulièrement dommageables dans les climats nordiques où les effets du soulèvement par le gel peuvent déplacer les culées.
Les Spécifications pour l’Inventaire National des Ponts (SNBI), publiées par la FHWA en mars 2022 (FHWA-HIF-22-017), établissent des exigences normalisées d’évaluation de l’état pour tous les ponts sur les voies publiques. L’état de la culée est évalué dans le cadre de l’évaluation de la sous-structure sous l’élément B.C.03 Évaluation de l’État de la Sous-Structure.
Le SNBI définit une échelle d’évaluation de l’état en dix points de 0 à 9 pour l’évaluation au niveau des composants :
| Code | Libellé | Description de l’État |
|---|---|---|
| 9 | Excellent | Défauts inhérents isolés uniquement |
| 8 | Très Bon | Quelques défauts inhérents présents |
| 7 | Bon | Quelques défauts mineurs notés |
| 6 | Satisfaisant | Défauts mineurs généralisés ou modérés isolés |
| 5 | Moyen | Quelques défauts modérés ; résistance et performance non affectées |
| 4 | Médiocre | Défauts modérés généralisés ou majeurs isolés ; résistance et/ou performance affectées |
| 3 | Grave | Défauts majeurs ; résistance et/ou performance gravement affectées ; peut nécessiter des restrictions de charge |
| 2 | Critique | Défauts majeurs ; composant gravement compromis ; nécessite généralement restriction de charge et action corrective |
| 1 | Rupture Imminente | Défauts majeurs ; composant en ruine ou rupture imminente ; pont fermé à la circulation |
| 0 | Rupture | Le composant est en ruine au-delà de toute action corrective ; pont fermé |
Les notations de 4 ou moins sont classées comme Médiocres selon les normes fédérales. Toute notation de composant de 3 ou moins déclenche automatiquement une documentation obligatoire incluant la description du défaut, les mesures immédiates prises et les preuves photographiques. Des constations critiques peuvent également être déclenchées par un affouillement extrême (B.C.11 ≤ 3), un tassement ou mouvement observé, ou le jugement de l’inspecteur.
Pour les ponts sur le Réseau Autoroutier National (NHS), le SNBI impose une inspection au niveau des éléments selon le Manuel AASHTO pour l’Inspection des Éléments de Pont (MBEI). Le système au niveau des éléments utilise quatre états :
| État | Libellé | Description |
|---|---|---|
| CS1 | Bon | Aucun défaut. État tel que construit ou après réhabilitation. |
| CS2 | Moyen | Défauts mineurs — fissures capillaires, rouille superficielle mineure, écaillage mineur. Capacité structurelle intacte. |
| CS3 | Médiocre | Défauts modérés — corrosion active, perte de section mesurable, fissures ouvertes, écaillage visible. Capacité intacte mais détérioration en cours. |
| CS4 | Sévère | Défauts majeurs affectant la capacité structurelle — perte de section significative, éléments fissurés/cassés, grandes déformations. Déclenche une révision structurelle. |
L’élément principal pour les culées est l’Élément 215 (Culée en Béton), avec des quantités mesurées en pieds carrés de surface exposée. Pour les culées à piliers traversants avec colonnes, l’Élément 205 (Colonne en Béton Armé) peut également être utilisé. La somme des quantités CS1 + CS2 + CS3 + CS4 doit être égale à la quantité totale de l’élément (règle de validation).
Les éléments d’état SNBI supplémentaires affectant les culées comprennent B.C.07 Évaluation de l’État des Appareils d’Appui, B.C.08 Évaluation de l’État des Joints de Pont, B.C.09 Évaluation de l’État du Chenal (stabilité des berges, débris, alignement), B.C.10 Évaluation de l’État de la Protection du Chenal et B.C.11 Évaluation de l’État de l’Affouillement (preuves physiques d’affouillement à la fondation).
L’inspection des culées de pont suit les procédures décrites dans le Manuel de Référence de l’Inspecteur de Ponts (BIRM) de la FHWA et les règlements NBIS (23 CFR 650 Sous-partie C). L’intervalle d’inspection standard est de 24 mois maximum, extensible à 48 ou 72 mois en utilisant des méthodes basées sur les risques (Méthode 1 ou 2 selon le NBIS).
L’inspection visuelle est la méthode la plus fondamentale. Les inspecteurs examinent les sièges d’appui pour détecter les fissures et l’écaillage près des bords, les murs arrière pour la fissuration et le mouvement, les joints de construction entre le mur arrière et le fût, l’alignement et la séparation des murs en aile, et les conditions de tassement des dalles d’approche. L’accumulation de débris et l’eau stagnante sur les sièges d’appui sont documentées. Les zones exposées au drainage de la chaussée — particulièrement sous le joint tablier-mur arrière — font l’objet d’un examen accru. Tous les éclats, armatures exposées, pertes de section et dommages par collision sont photographiés et mesurés.
Le sondage est effectué à l’aide d’un chaînage — une chaîne est traînée sur la surface du béton. Un son creux ou sourd indique un béton délaminé, tandis qu’un son clair et sonore indique un béton sain. La méthode du chaînage est le protocole standard de la FHWA pour détecter la délamination modérée à sévère dans les composants en béton des ponts. Les résultats sont validés par une inspection visuelle des zones d’éclat identifiées et de leur étendue. Le sondage au marteau utilise un coup de marteau sur la surface du béton — un son clair et sonore égale un béton sain, un son sourd et creux indique une délamination sous la surface.
Les méthodes d’essais non destructifs (END) sont utilisées pour une évaluation plus approfondie lorsque les méthodes visuelles et de sondage sont insuffisantes. Les essais par ultrasons (UT) mesurent l’épaisseur de l’acier et détectent les défauts internes, code SNBI I01. Le géoradar (GPR) localise les armatures, mesure l’enrobage du béton et détecte les vides, code I02. La thermographie infrarouge (IR) détecte la délamination par les différentiels de température de surface, code I03. L’écho d’impact (IE) mesure l’épaisseur du béton et détecte les vides et défauts internes, code I05. Les méthodes électromagnétiques cartographient l’emplacement des armatures et le potentiel de corrosion, code I06. Le marteau à rebond estime la résistance à la compression du béton, code I07.
L’évaluation de la corrosion utilise la cartographie du potentiel de demi-pile pour identifier les zones de corrosion active dans le béton armé, l’analyse de la teneur en chlorures à partir d’échantillons de poudre de béton prélevés à des profondeurs croissantes (généralement 0-1 pouce, 1-2 pouces, 2-3 pouces), et la mesure de la résistivité du béton pour évaluer le potentiel du taux de corrosion. L’examen pétrographique selon l’ASTM C856 identifie les mécanismes de dégradation des matériaux, y compris la réaction alcali-silice (RAS), la formation différée d’ettringite (DEF) et les dommages de gel-dégel.
La surveillance des mouvements utilise les nivellements pour la mesure du tassement, la surveillance de la largeur des fissures avec des témoins ou des jauges mécaniques pour la détection de mouvement actif, les fils à plomb et les relevés par station totale pour le déplacement latéral et en rotation, les inclinomètres pour la mesure de l’inclinaison, et la mesure directe du déplacement de l’appareil d’appui pour l’évaluation de la fonctionnalité du joint de dilatation.
L’affouillement aux culées de pont est évalué à l’aide des méthodes de la FHWA HEC-18 (Évaluation de l’Affouillement aux Ponts, Cinquième Édition) et HEC-20 (Stabilité des Cours d’Eau aux Ouvrages Autoroutiers). L’affouillement total comprend quatre composantes : la dégradation à long terme (changement d’élévation du lit du cours d’eau sur plusieurs décennies), l’affouillement par contraction (enlèvement de matériau du chenal dû au rétrécissement de l’écoulement au pont), l’affouillement local aux culées (action érosive de l’écoulement qui s’accélère autour du nez de la culée), et la migration latérale du cours d’eau (déplacement du chenal pouvant saper les fondations de la culée).
Le champ d’écoulement autour d’une culée crée un tourbillon en fer à cheval à la base de la culée (similaire aux piles mais avec interaction du remblai), la séparation de l’écoulement au nez de la culée générant un sillage turbulent. Les conditions d’affouillement sont classées comme affouillement en eau claire (aucun transport de sédiments depuis l’amont, se produit lorsque la vitesse dépasse la vitesse critique pour le matériau du lit) ou affouillement en lit vif (sédiments transportés depuis l’amont, la fosse d’affouillement atteint l’équilibre lorsque l’apport de sédiments égale le départ).
L’Équation d’Affouillement de Froehlich pour les Culées évalue la profondeur d’affouillement pour les culées avec pente traversante ≤ 90° :
ys/y₁ = 2,27K₁K₂(L’/y₁)^0,43 × Fr₁^0,61 + 1
Où ys = profondeur d’affouillement, y₁ = profondeur d’écoulement, L’ = longueur effective de la culée, Fr₁ = nombre de Froude, K₁ = facteur de forme (1,0 pour vertical, 0,82 pour vertical avec murs en aile, 0,55 pour traversant), et K₂ = facteur d’obliquité. L’équation HIRE est utilisée pour les culées s’étendant dans le chenal où L/y₁ > 25.
La profondeur d’affouillement totale calculée est comparée à l’élévation du fond de la fondation. Si l’affouillement atteint sous la fondation — le pont est critique pour l’affouillement. Les semelles filantes sont plus vulnérables car une fois sapées, une rupture rapide est possible. Les fondations profondes perdent le support latéral mais peuvent conserver la capacité verticale si un encastrement suffisant subsiste.
La Classification de Vulnérabilité à l’Affouillement (SNBI B.AP.03) utilise les codes A (Stable à l’Affouillement — fondation standard conçue pour résister à l’affouillement), B (Stable à l’Affouillement — protection par contre-mesures installées), C (Stable à l’Affouillement — analyse de criblage confirme un faible risque), D (Critique pour l’Affouillement — les calculs hydrauliques montrent des fondations vulnérables, plan de surveillance requis) et U (Inconnu — type de fondation inconnu, vulnérabilité non déterminée). Les ponts classés D ou U nécessitent un Plan d’Action (POA) selon les exigences de la FHWA.
L’Évaluation de l’État de l’Affouillement (SNBI B.C.11) est notée sur l’échelle de 0 à 9 en fonction des preuves physiques observées à la fondation. Les inspections de surveillance de l’affouillement (Code de Type d’Inspection SNBI 9) sont déclenchées par des événements de tempête conformément au POA, incluant des relevés électroniques à distance de l’élévation du lit du cours d’eau et des inspections post-inondation partout où l’eau a atteint l’âme de la poutre extérieure.
Le drainage des culées est essentiel pour la performance structurelle. L’accumulation d’eau derrière la culée crée une pression hydrostatique horizontale qui augmente directement les sollicitations au renversement et au glissement. Le remblai saturé augmente la poussée effective des terres et réduit la résistance au cisaillement du sol, augmentant la charge latérale sur le fût. Un mauvais drainage accélère les dommages de gel-dégel dans les climats froids.
Les barbacanes ont généralement 100 mm (4 pouces) de diamètre et sont placées à intervalles réguliers le long du fût de la culée pour soulager la pression hydrostatique. Elles doivent être vérifiées pour un écoulement libre pendant l’inspection — les nids d’animaux et les débris bloquent fréquemment ces ouvertures. La décoloration et les taches sous les barbacanes indiquent un drainage fonctionnel (BIRM).
Les nattes de drainage géocomposites placées derrière le mur de culée utilisent un matériau d’âme tridimensionnel pour conduire l’eau verticalement vers des tuyaux de collecte, avec un tissu filtrant géotextile pour empêcher la migration du sol. Les tuyaux de drainage souterrains sont parallèles à la face arrière du fût de la culée, inclinés pour évacuer l’eau latéralement aux extrémités de la culée, encastrés dans une couche drainante granulaire.
Le perré de pente (protection en béton ou en enrobé sur le remblai devant la culée) empêche l’infiltration des eaux de surface et l’érosion. Le tissu filtrant est placé derrière les barbacanes et les panneaux de béton préfabriqués dans les murs MSE pour séparer le remblai du granulat drainant, empêchant le colmatage tout en permettant l’écoulement de l’eau.
Les défaillances du système de drainage identifiées lors de l’inspection comprennent le tassement de la chaussée le long de l’approche, les zones humides ou saturées sur la face de la culée, les dépôts d’efflorescence, les barbacanes obstruées et le perré de pente détérioré. Les drains obstrués sont la déficience de drainage la plus courante constatée lors de l’inspection de routine des ponts.
Les fissures non structurelles de moins de 0,3 mm sont scellées à l’aide de mastics de surface flexibles — formulations de polyuréthane ou de silicone qui s’adaptent aux mouvements mineurs. Les fissures structurelles de plus de 0,3 mm nécessitant une restauration complète de la résistance sont réparées par injection de résine époxy à l’aide de résines époxy bicomposants. Le processus implique le nettoyage et le séchage de la fissure, l’installation de ports d’injection à intervalles réguliers le long de la fissure, le scellement de la surface de la fissure entre les ports avec de la pâte époxy, et l’injection de résine époxy à faible viscosité sous pression contrôlée. La liaison restaurée peut atteindre une résistance à la traction équivalente à celle du béton parent.
Le mortier appliqué pneumatiquement — béton projeté (mélange sec, eau ajoutée à la buse) ou gunite (mélange humide) — est utilisé pour la restauration de section structurelle des surfaces de culée écaillées ou détériorées. La résistance à la compression spécifiée typique est de 28 à 35 MPa (4 000 à 5 000 psi) avec une épaisseur d’application minimale de 1,5 à 2 pouces pour les réparations structurelles. Une préparation de surface par hydrodémolition (jet d’eau de 10 000 à 20 000 psi) ou sablage est nécessaire pour assurer l’adhérence entre le béton existant et le béton projeté. Le béton modifié au latex (LMC), le béton modifié à la fumée de silice (SFMC) ou le béton de polymère polyester (PPC) sont utilisés pour le rapiéçage avec un temps de cure minimum de 14 jours.
Les systèmes en polymère renforcé de fibres de carbone (PRFC) sont collés extérieurement sur les surfaces de culée pour le renforcement en flexion et en cisaillement conformément aux Spécifications Guides AASHTO pour la Conception de Systèmes FRP Collés Extérieurement. Les feuilles de fibre de carbone sont pré-imprégnées de résine époxy et stratifiées sur la surface en béton préparée. Les systèmes PRFC sont utilisés pour la mise à niveau sismique des murs de culée, la restauration de la capacité en flexion des extrémités de poutres et le renforcement au cisaillement des chevets de piles et des colonnes. Le programme d’enveloppement en fibre INDOT a normalisé l’application PRFC pour la réparation des extrémités de poutres.
La reprise en sous-œuvre étend les fondations existantes vers des strates porteuses plus profondes et plus compétentes lorsque le tassement de la culée ou l’affouillement a compromis la fondation d’origine. Les méthodes comprennent la reprise en sous-œuvre par puits (excavation de sections sous la semelle existante en séquences contrôlées et coulée de nouveau béton) et la reprise en sous-œuvre par pieux (installation de micropieux ou de pieux battus de chaque côté de la semelle existante et connexion par de nouvelles longrines ou poutres de reprise). Les micropieux — pieux forés et injectés de petit diamètre (6 à 12 pouces) — nécessitent un accès minimal et sont idéaux pour les zones de travail confinées sous les ponts en service.
Le gainage en béton place des gaines en béton armé ou en acier autour des fûts ou colonnes de culée existants. L’épaisseur minimale de la gaine est typiquement de 4 à 6 pouces avec de nouvelles armatures longitudinales et transversales. Les gaines en acier — encastrement en plaque d’acier soudée remplie de coulis — sont courantes pour la mise à niveau sismique. Le gainage augmente la capacité en flexion et en cisaillement, la ductilité et le confinement.
Le clouage du sol installe des barres de renforcement passives rapprochées (clous, typiquement #6 à #11 Grade 60) injectées dans des trous forés à espacement de 4 à 6 pieds dans les pentes ou remblais existants derrière les culées. Un parement en béton projeté avec treillis soudé est appliqué sur la surface de la pente. Utilisé pour stabiliser les ruptures de pente, réparer les glissements de remblai de culée et redresser les pentes ayant subi une rupture.
Les ancrages actifs (tiebacks) sont des ancrages au sol précontraints utilisant des torons ou barres en acier à haute résistance injectés dans un sol stable ou du rocher derrière la culée. Les composants comprennent la zone de scellement de l’ancrage (injectée dans le roc ou un sol compétent), la longueur libre de mise en tension et la tête d’ancrage avec trompette à la face du mur. Les charges de conception varient de 50 à plus de 500 kips par ancrage. La double protection contre la corrosion selon les Recommandations PTI (Post-Tensioning Institute) comprend une épaisseur d’acier sacrificielle, un revêtement époxy et une encapsulation par coulis. Un essai de vérification à 133 % de la charge de conception est standard.
L’injection comprend l’injection de compactage (mortier à faible affaissement injecté pour densifier les sols meubles derrière ou sous les culées), l’injection de perméation (coulis cimentaire ou chimique remplissant les vides dans le sol ou le rocher), et l’injection de contact (remplit les vides entre le mur arrière de la culée et le sol retenu). Utilisée pour la remédiation du tassement, le remplissage des vides d’affouillement, la réparation des fissures et l’amélioration du sol.
L’excavation et le remplacement du remblai mal compacté par un matériau granulaire sélectionné compacté à >96 % de la densité Proctor modifié est la principale méthode de réhabilitation des dalles d’approche. Des tranchées de drainage sont installées pour empêcher l’accumulation d’eau. La dalle est remplacée si elle est fissurée ou excessivement tassée. La stabilisation mécanique de la sous-base étend la zone de transition et réduit la récurrence de la bosse de tête de pont.
