Réaction Alcali-Silice (RAS) dans le Béton : Référence Technique Complète

Définition et Chimie Fondamentale

La Réaction Alcali-Silice (RAS) est une réaction chimique interne délétère se produisant dans le béton durci entre les minéraux de silice réactive (SiO₂) présents dans certains types de granulats et les hydroxydes alcalins — principalement l’hydroxyde de sodium (NaOH) et l’hydroxyde de potassium (KOH) — dissous dans la solution interstitielle du béton. La réaction produit un gel d’hydrate de calcium-silicate alcalin de nature hygroscopique : il absorbe l’eau de la pâte de ciment environnante et de l’ambiance, augmentant de volume et générant des contraintes de traction internes qui fracturent progressivement le béton de l’intérieur.

Le processus chimique de la RAS se déroule en deux étapes distinctes, chacune régie par des paramètres thermodynamiques et cinétiques spécifiques. La solution interstitielle du béton de ciment Portland se caractérise par une alcalinité extrêmement élevée, avec des valeurs de pH dépassant typiquement 13,2 et des concentrations en ions hydroxyles (OH⁻) atteignant environ 0,7 mol/L par pour cent d’équivalent Na₂O dans le ciment (à un rapport eau-ciment de 0,5). Cet environnement hautement alcalin résulte directement de la dissolution des sulfates alcalins lors de l’hydratation du ciment, libérant les ions Na⁺ et K⁺ dans la solution tandis que les ions OH⁻ sont produits pour maintenir l’équilibre des charges.

Étape 1 : Dissolution de la Silice

La première étape implique l’attaque des ions hydroxyles sur les liaisons siloxanes (Si–O–Si) au sein des minéraux de silice réactive. Les ions hydroxyles perturbent le réseau de silice par un mécanisme de substitution nucléophile :

≡Si–O–Si≡ + OH⁻ → ≡Si–OH + ≡Si–O⁻

La formation de groupes silanol (≡Si–OH) déstabilise la structure de la silice, et une attaque hydroxyles supplémentaire conduit à la dissolution complète de la silice dans la solution interstitielle sous forme d’espèces de silicate alcalin. La réaction globale simplifiée peut être exprimée comme suit :

SiO₂ + 2NaOH → Na₂SiO₃ + H₂O

En réalité, les espèces dissoutes existent sous forme d’une distribution complexe d’oligomères de silicate — monomères (H₃SiO₄⁻), dimères, trimères et espèces polymériques supérieures — dont la spéciation dépend du pH, de la concentration et du rapport Na/K. La vitesse de dissolution de la silice augmente de façon exponentielle avec le pH au-dessus d’environ 12,5, ce qui explique pourquoi la RAS est essentiellement limitée au béton de ciment Portland et n’est pas observée dans les systèmes cimentaires à pH plus faible.

Étape 2 : Formation et Gonflement du Gel

Dans la seconde étape, les espèces de silicate alcalin dissoutes réagissent avec les ions calcium (Ca²⁺) issus de la dissolution de la portlandite (Ca(OH)₂) présente dans la pâte de ciment hydratée. Cette réaction produit un gel d’hydrate de calcium-silicate alcalin de composition variable :

Na₂SiO₃ + Ca(OH)₂ + H₂O → gel (Na,Ca)–Si–H

La composition du gel varie considérablement selon l’environnement chimique local, mais se situe généralement dans la plage de composition suivante :

Selon les recherches menées dans le cadre du Strategic Highway Research Program (SHRP), le gel de RAS peut être caractérisé comme un composite à deux composants constitué d’une phase d’hydrate de calcium-silicate alcalin de stœchiométrie approximative 0,16 Na₂O · 1,4 CaO · SiO₂ · xH₂O, intégré dans une matrice de sol/gel de silice alcaline gonflable présentant un rapport molaire Na₂O/SiO₂ d’environ 0,19.

Le mécanisme de gonflement du gel de RAS est principalement entraîné par la pression osmotique. Le gel fonctionne comme une membrane semi-perméable : la forte concentration d’ions alcalins dans le gel crée un gradient osmotique qui attire les molécules d’eau de la solution interstitielle environnante vers la structure du gel. Cette absorption d’eau provoque l’expansion volumétrique du gel, générant des pressions internes pouvant atteindre 3 à 6 MPa — des valeurs qui dépassent substantiellement la résistance à la traction du béton conventionnel (typiquement 2,5 à 4,0 MPa). Les contraintes de traction résultantes initient des microfissures à l’interface granulat-pâte, qui se propagent à travers la matrice de pâte de ciment et, dans de nombreux cas, à travers les particules de granulat elles-mêmes.

Le Rôle Critique du Calcium

Le calcium joue un rôle décisif à double titre dans le développement de la RAS. Sans la présence de portlandite (Ca(OH)₂) dans la pâte de ciment hydratée, les silicates alcalins dissous restent sous forme d’espèces solubles pouvant diffuser loin du site de réaction sans provoquer d’expansion significative. Cependant, lorsque les ions Ca²⁺ sont abondants — comme c’est invariablement le cas dans le béton de ciment Portland en raison de la teneur d’environ 20–25 % de portlandite en masse de pâte de ciment hydratée — ils réagissent avec la silice dissoute pour former un gel de RAS riche en calcium insoluble qui précipite à l’interface granulat-pâte de ciment. Ce gel piège les alcalis localement près de la surface du granulat réactif et possède le potentiel de gonflement élevé caractéristique de la RAS dommageable. Cette compréhension mécanistique explique pourquoi les matériaux cimentaires supplémentaires qui consomment la portlandite par réaction pouzzolanique sont des atténuateurs efficaces de la RAS.

Les Trois Conditions Requises : Le Triangle de la RAS

La RAS ne peut se produire que lorsque trois conditions sont simultanément réunies. Ce concept, souvent appelé le « triangle de la RAS », est fondamental à la fois pour diagnostiquer et prévenir la réaction. L’élimination d’une seule condition empêche la progression de la RAS, quelle que soit la sévérité des deux autres facteurs.

Condition 1 : Silice Réactive dans les Granulats

Toute la silice n’est pas réactive. La cristallinité, le degré d’ordre atomique, la surface spécifique et l’histoire géologique des minéraux de silice déterminent leur susceptibilité à la dissolution dans les environnements à pH élevé. La réactivité des formes de silice, classée de la plus à la moins réactive, est la suivante :

L’opale (silice hydratée amorphe, SiO₂·nH₂O) est la forme la plus réactive en raison de sa structure atomique hautement désordonnée et de sa surface spécifique extrêmement élevée. L’opale peut causer des dommages sévères par RAS à des concentrations aussi faibles que 0,5 % en masse du granulat total. La cristobalite et la tridymite sont des polymorphes de silice à haute température avec des structures cristallines plus ouvertes que le quartz, les rendant substantiellement plus réactives. Le verre volcanique (obsidienne, verre rhyolitique) contient des réseaux de silice désordonnés qui sont facilement attaqués par les ions hydroxyles. Le chert et le silex, qui sont des formes microcristallines à cryptocristallines de quartz, présentent une réactivité élevée en raison de la grande surface associée à leur fine taille de cristallites (typiquement 1–10 μm). Le quartz contraint — quartz ayant subi une déformation plastique dans des contextes géologiques métamorphiques ou tectoniquement actifs — contient des défauts de réseau et des dislocations qui augmentent la réactivité. Enfin, les calcaires et dolomies siliceux contenant du quartz microcristallin ou de la calcédoine disséminés peuvent également être délétèrement réactifs.

La taille des particules de granulat réactif exerce une influence critique sur l’expansion due à la RAS. Le classique effet « pessimum », décrit pour la première fois par Powers et Steinour, démontre que les tailles de particules intermédiaires (environ 0,15 à 5 mm) tendent à produire la plus grande expansion. Les particules très fines (< 0,075 mm) de silice réactive peuvent en fait agir comme une pouzzolane et supprimer l’expansion, tandis que les particules très grossières présentent une surface réactive insuffisante par rapport à leur volume. Ce comportement pessimum a des implications critiques pour le traitement des granulats et la formulation du béton.

Condition 2 : Alcalis Suffisants

La source principale d’alcalis dans le béton est le ciment Portland, qui contient des oxydes de sodium et de potassium (Na₂O et K₂O) provenant des minéraux argileux et des feldspaths dans les matières premières du ciment. La teneur totale en alcalis du ciment est conventionnellement exprimée comme soude équivalente (Na₂Oeq) :

Na₂Oeq (%) = Na₂O (%) + 0,658 × K₂O (%)

Le facteur 0,658 représente le rapport des masses moléculaires de Na₂O à K₂O (61,98/94,20), convertissant l’oxyde de potassium en son équivalent d’oxyde de sodium en termes molaires. ASTM C150 permet une désignation « faible teneur en alcalis » facultative pour le ciment Portland avec Na₂Oeq ≤ 0,60 %, ce qui était historiquement considéré comme le seuil sûr pour la prévention de la RAS. Cependant, des recherches approfondies et l’expérience de terrain ont démontré que ce seuil n’est pas universellement protecteur — les granulats contenant des formes de silice hautement réactives comme l’opale peuvent présenter une expansion dommageable à des niveaux d’alcalis bien inférieurs à 0,60 %.

Le paramètre critique pour l’évaluation du risque de RAS est la charge alcaline du béton, exprimée comme la masse de Na₂Oeq par mètre cube de béton (kg/m³). Cette valeur tient compte à la fois de la teneur en alcalis du ciment et de la teneur en ciment du mélange :

Charge alcaline du béton (kg/m³) = [Na₂Oeq (%) / 100] × teneur en ciment (kg/m³)

Une charge alcaline du béton de 3,0 kg/m³ est largement acceptée comme seuil supérieur pour la plupart des granulats modérément réactifs, bien que les granulats hautement réactifs puissent nécessiter des limites aussi basses que 2,0 kg/m³ voire 1,5 kg/m³. Les sources d’alcalis supplémentaires au-delà du ciment Portland comprennent les matériaux cimentaires supplémentaires (en particulier les cendres volantes de classe C à haute teneur en calcium), certains adjuvants chimiques, l’eau de gâchage avec une teneur élevée en solides dissous, les sources de granulats qui libèrent des alcalis au fil du temps (par exemple, les sables feldspathiques, certaines roches volcaniques), l’eau de mer utilisée dans le mélange, et, de manière critique pour les chaussées aéroportuaires, les produits de dégivrage et anti-givrage — en particulier les formulations à base d’acétate de potassium, d’acétate de sodium et de formiate de sodium qui introduisent une charge alcaline externe significative à la surface de la chaussée.

Condition 3 : Humidité Suffisante

L’eau joue deux rôles essentiels dans la RAS : elle agit comme milieu de transport pour les ions dissous (OH⁻, Na⁺, K⁺, Ca²⁺ et espèces silicatées), permettant aux réactions chimiques de se produire, et elle est absorbée par le gel de RAS pour entraîner le processus de gonflement et d’expansion. Les recherches ont établi que l’expansion induite par la RAS est négligeable à des niveaux d’humidité relative (HR) inférieurs à environ 80 % dans le système poreux du béton. Au-dessus de ce seuil, le taux d’expansion et l’ampleur ultime augmentent avec la disponibilité en eau, les conditions submergées ou presque saturées produisant la détérioration la plus sévère.

La source d’humidité peut être externe (précipitations, eaux souterraines, eaux de surface, fonte des neiges, déficiences de drainage) ou interne (eau de gâchage résiduelle non consommée par l’hydratation du ciment). Dans les chaussées aéroportuaires, la combinaison des précipitations, d’un mauvais drainage souterrain et de la nature hygroscopique de certains produits chimiques de dégivrage crée des conditions d’humidité hautement propices à la propagation de la RAS. Les joints et les fissures servent de voies préférentielles pour l’infiltration d’eau, créant des zones localisées de forte disponibilité en eau qui peuvent accélérer les dommages de la RAS à proximité immédiate, se manifestant souvent par une fissuration et une détérioration plus sévères aux bords des dalles et aux interfaces des joints.

Le Mécanisme d’Expansion de la RAS en Détail

La progression de la réaction chimique initiale aux dommages structurels visibles suit une séquence prévisible régie par l’interaction de la cinétique réactionnelle, de la formation du gel, du transport de l’eau et du développement des contraintes.

Phase 1 — Période d’induction : Après la mise en place du béton, les alcalis se dissolvent dans la solution interstitielle à mesure que le ciment s’hydrate, établissant l’environnement à pH élevé. Les ions hydroxyles commencent à attaquer les surfaces de silice réactive sur les particules de granulat, mais aucune expansion mesurable ne se produit durant cette période. La période d’induction varie de quelques mois à plusieurs années selon la température, la réactivité du granulat et la concentration en alcalis.

Phase 2 — Accumulation du gel : La silice dissoute réagit avec les ions calcium et alcalins pour précipiter le gel de RAS à l’interface granulat-pâte et dans les microfissures préexistantes des particules de granulat. Le gel s’accumule dans ces espaces confinés, remplissant d’abord le volume de vide disponible sans générer de pression expansive. Cette phase peut également durer des mois à des années.

Phase 3 — Début de l’expansion : Une fois que le gel remplit tout l’espace vide disponible dans la zone interfaciale et les microfractures du granulat, la formation continue de gel et l’absorption d’eau génèrent une pression interne. Lorsque cette pression dépasse la résistance à la traction du béton environnant (environ 2,5–4,0 MPa), la microfissuration s’initie, généralement à l’interface granulat-pâte. Ces microfissures se propagent initialement à travers la matrice de pâte de ciment en suivant les chemins de moindre résistance.

Phase 4 — Détérioration accélérée : Le développement de la microfissuration crée de nouvelles voies pour le transport de l’humidité et des ions, accélérant à la fois la réaction chimique et les taux d’absorption d’eau. Cette boucle de rétroaction positive peut considérablement accélérer le rythme de détérioration. Les fissures se propagent, coalescent et finissent par se manifester à la surface du béton sous forme de fissuration en cartes visible. L’expansion continue provoque une augmentation volumétrique permanente et irréversible de l’élément en béton, entraînant la fermeture des joints, un désalignement structurel et, dans les cas graves, la désintégration complète du béton.

La pression expansive générée par le gel de RAS n’est pas uniforme dans toute la masse du béton. Elle varie avec la réactivité locale du granulat, la concentration en alcalis, la disponibilité en eau et le degré de confinement. Dans le béton armé, l’expansion est partiellement freinée par l’armature en acier, qui redistribue les contraintes internes et modifie le motif de fissuration. Ce freinage se traduit généralement par une fissuration orientée préférentiellement parallèlement à la direction de l’armature principale, car les contraintes de traction induites par l’expansion sont redirigées le long des plans de moindre freinage. Dans le béton non armé ou faiblement armé — typique de nombreuses chaussées en béton de ciment Portland à joints (JPCP) dans les aéroports — le motif de fissuration est plus aléatoire, produisant le motif caractéristique de fissuration polygonale ou « en cartes » sur toute la surface de la dalle.

Indicateurs Visuels et Identification sur le Terrain

L’identification sur le terrain de la RAS repose sur la reconnaissance de symptômes visuels caractéristiques qui, bien que n’étant pas individuellement uniques à la RAS, forment un motif diagnostique lorsqu’ils sont observés en combinaison. Le Guide d’identification sur le terrain de la réactivité alcali-silice de la FHWA (FHWA-HIF-12-022), rédigé par Thomas, Fournier, Folliard et Resendez, fournit des conseils complets pour l’identification sur le terrain, complétés par la circulaire consultative FAA AC 150/5380-8A spécifique aux chaussées aéroportuaires.

Fissuration en Cartes (Fissuration en Réseau)

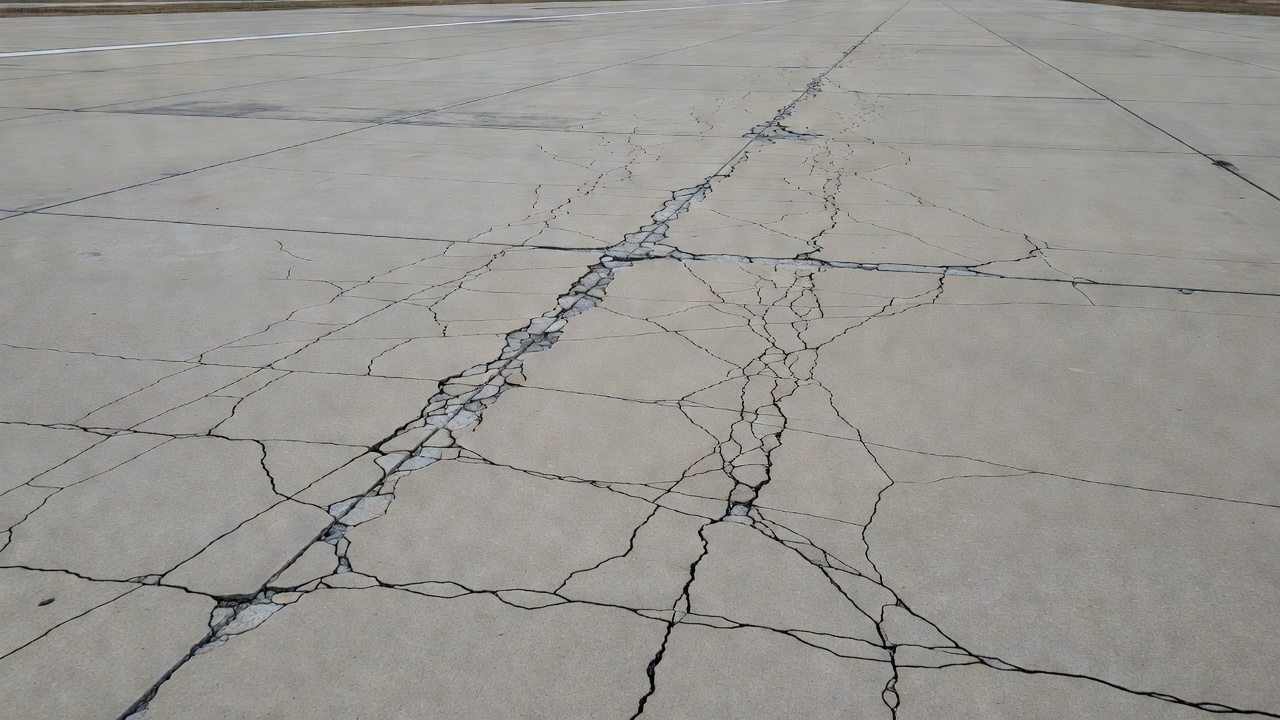

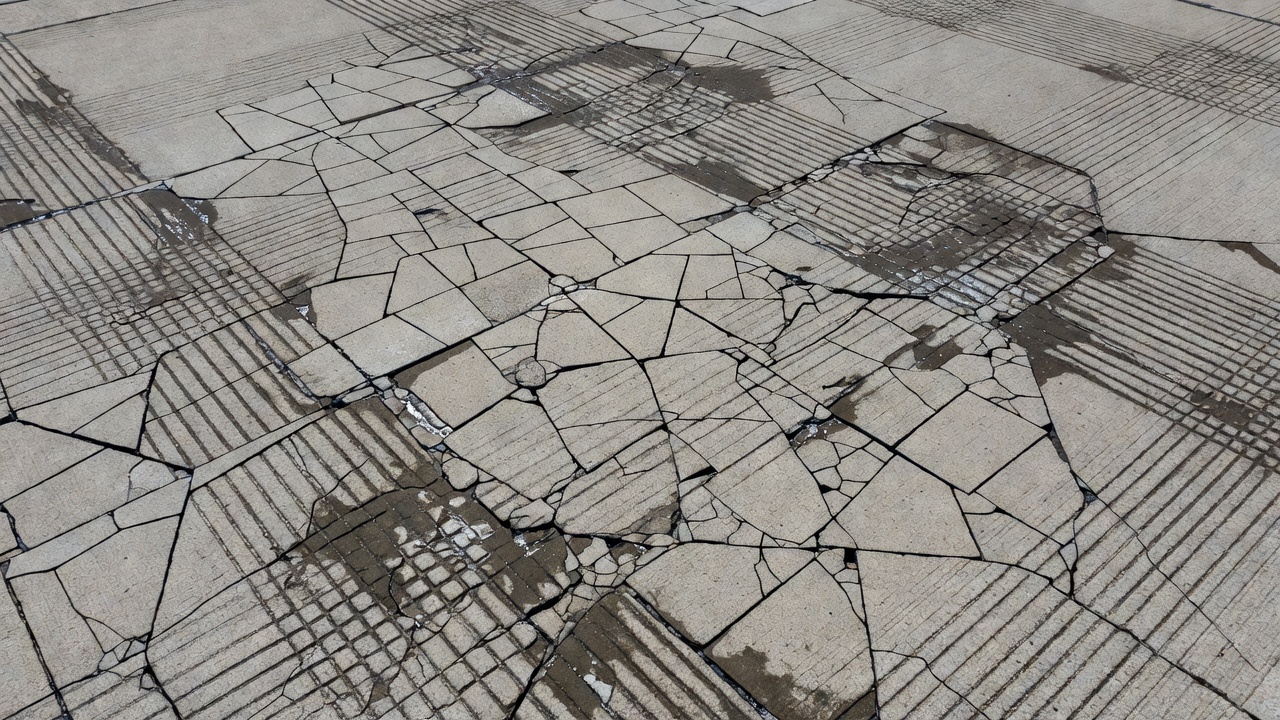

La manifestation de surface la plus reconnaissable de la RAS est la fissuration polygonale en cartes, qui consiste en un réseau de fissures interconnectées divisant la surface du béton en pièces approximativement polygonales mesurant généralement de 50 mm à 300 mm de diamètre. Le motif de fissuration est tridimensionnel, s’étendant sur toute l’épaisseur de l’élément en béton dans les cas avancés. Dans le béton non armé tel que les dalles de chaussée, le motif de fissuration est généralement isotrope — les fissures rayonnent dans toutes les directions sans orientation préférentielle. Dans les éléments armés, les fissures s’alignent généralement parallèlement à l’armature de freinage, créant un motif plus linéaire ou orthogonal. Les largeurs de fissures dans le béton affecté par la RAS vont de capillaires (< 0,05 mm) aux premiers stades à 2 mm ou plus dans la détérioration avancée. Les surfaces de fissures dans le béton affecté par la RAS présentent souvent des taches sombres dues à l’accumulation d’humidité et aux dépôts de gel le long des bords des fissures.

Exsudation de Gel et Dépôts de Surface

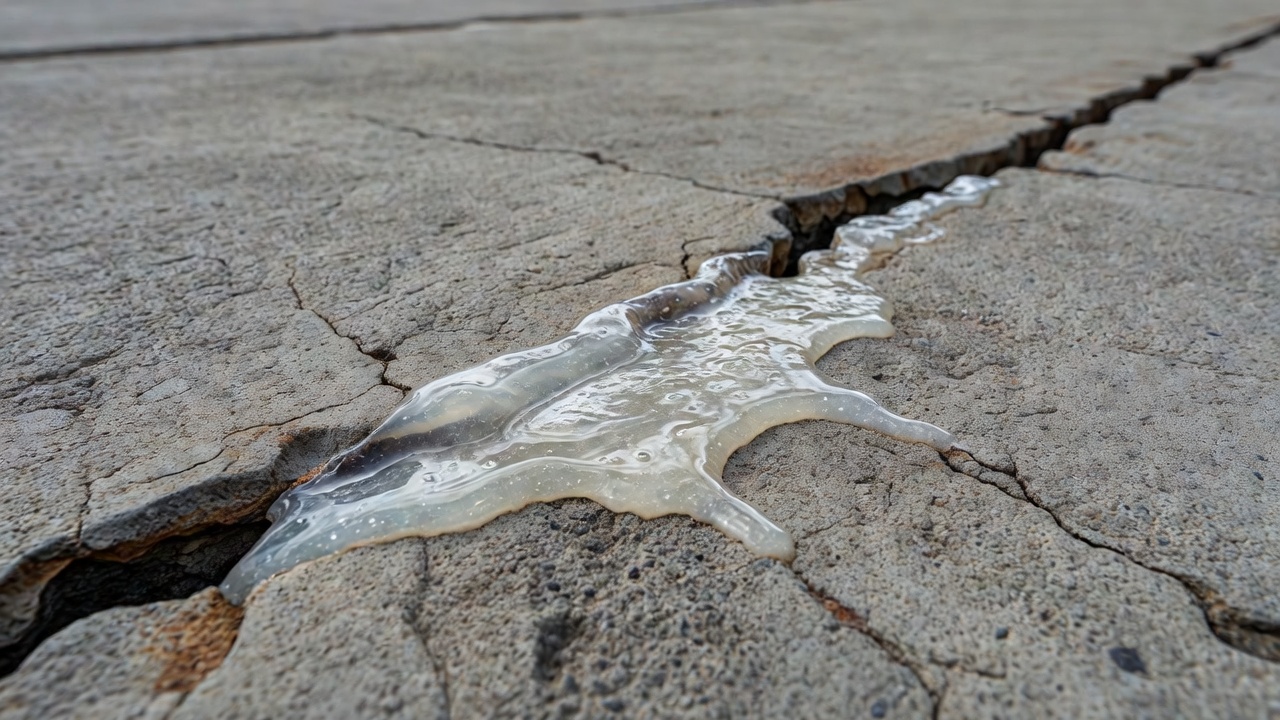

L’exsudation de gel de RAS à partir des fissures est peut-être l’indicateur macroscopique le plus définitif d’une réaction en cours. Le gel apparaît sous forme de dépôts brillants et résineux pouvant être transparents, blancs translucides, jaune pâle ou ambrés lorsqu’ils sont frais. À mesure que le gel vieillit et réagit avec le dioxyde de carbone atmosphérique, il se carbonate en un dépôt blanc, crayeux ou poudreux pouvant être confondu avec de l’efflorescence. Le gel est le plus souvent observé suintant des fissures, mais peut également apparaître au niveau des joints, le long des limites des particules de granulat sur les sites d’éclatement et sous forme de taches de décoloration de surface. La présence de gel visqueux en exsudation active (par opposition aux dépôts carbonatés secs) est un indicateur fort que la RAS est toujours active et qu’une expansion supplémentaire peut être anticipée.

Déformations Liées à l’Expansion

La RAS provoque une expansion irréversible et permanente du béton affecté, ce qui produit plusieurs effets macroscopiques distinctifs :

La fermeture des joints est fréquemment le signe observable le plus précoce de la RAS dans les chaussées en béton à joints. À mesure que les dalles adjacentes se dilatent, les joints de dilatation se ferment complètement, éliminant l’espace prévu. Cette fermeture peut provoquer un éclatement aux bords des joints lorsque les contraintes de compression écrasent le béton aux points de contact. Dans les cas extrêmes, des soulèvements peuvent se produire — une défaillance soudaine et explosive de la chaussée par flambement au niveau d’un joint fermé, créant un danger immédiat pour la sécurité et une source de FOD.

L’extrusion du matériau de jointoiement se produit lorsque la compression du joint force le produit d’étanchéité hors du réservoir du joint. Le matériau extrudé peut apparaître sous forme de bourrelet surélevé ou de boucle au-dessus de la surface de la chaussée.

Le déplacement relatif et le désalignement au niveau des joints et des fissures indiquent une expansion différentielle entre les éléments de béton adjacents, entraînant souvent un faïençage — un décalage vertical à travers un joint ou une fissure qui crée un risque de trébuchement et augmente la charge dynamique des trains d’atterrissage des aéronefs.

Éclatements de Surface

Les éclatements sont de petits fragments coniques de béton qui se détachent de la surface, généralement de 10 à 50 mm de diamètre et de 5 à 20 mm de profondeur. Dans le béton affecté par la RAS, les éclatements sont causés par l’expansion d’une particule de granulat réactive située près de la surface du béton. La particule en expansion génère des contraintes de traction localisées qui dépassent la force de liaison entre la particule et la pâte environnante, provoquant la fracture et le détachement du béton sus-jacent. Le fond d’un éclatement dû à la RAS révèle généralement la particule de granulat incriminée entourée de dépôts de gel et d’une auréole de réaction — une zone sombre de pâte altérée autour du granulat.

Décoloration de Surface

Le béton affecté par la RAS présente souvent des taches sombres d’apparence humide sur la surface, particulièrement autour des fissures et des joints. Cette décoloration résulte de la teneur en eau plus élevée persistante retenue par le gel de RAS hygroscopique dans le béton fissuré. Ces zones plus sombres peuvent rester visibles même après que les surfaces de béton non endommagées adjacentes aient séché, fournissant un indicateur utile pour l’inspection visuelle aérienne ou par drone. Dans les cas avancés, une coloration rouille peut se développer si la fissuration s’est étendue jusqu’à l’armature en acier, permettant à la corrosion de s’initier.

Essais de Laboratoire et Analyse

Le diagnostic définitif et la quantification de la RAS nécessitent des essais de laboratoire. Aucune méthode d’essai unique n’est universellement adéquate ; une combinaison de méthodes est généralement employée pour établir la présence, la sévérité et l’évolution future probable de la RAS.

ASTM C295 — Examen Pétrographique des Granulats

Cette norme est appliquée avant la construction pour évaluer la réactivité potentielle des sources de granulats. Un pétrographe qualifié examine des lames minces de granulats par microscopie optique (microscopie en lumière polarisée, PLM) pour identifier et quantifier les phases minérales réactives. Le pétrographe classe le granulat selon la réactivité connue des minéraux identifiés et fournit des recommandations concernant l’adéquation du granulat à une utilisation dans le béton. Bien qu’indispensable pour le criblage, ASTM C295 seule ne peut pas prédire de façon fiable le degré d’expansion qui se produira dans le béton, car la réactivité dépend de la distribution granulométrique, de la charge alcaline et des conditions d’exposition.

ASTM C1260 — Essai Accéléré sur Barreaux de Mortier (AMBT)

L’AMBT est l’essai de criblage le plus largement utilisé en raison de sa durée relativement courte (16 jours). Le granulat est broyé à une granulométrie spécifiée, mélangé avec un ciment à haute teneur en alcalis (Na₂Oeq porté à 1,25 % par ajout de NaOH), coulé en barreaux de mortier et immergé dans une solution de NaOH 1N à 80 °C. Le changement de longueur est mesuré à intervalles jusqu’à 14 jours d’immersion. Les critères de classification standard sont :

La principale limitation de l’ASTM C1260 est sa tendance à produire des résultats faussement positifs pour certains types de granulats, car les conditions d’essai agressives (80 °C, NaOH 1N) peuvent provoquer une expansion dans des granulats qui se comportent de manière satisfaisante dans le béton sur le terrain. Les granulats testés réactifs par C1260 doivent être évalués plus avant à l’aide de l’ASTM C1293.

ASTM C1293 — Essai sur Prismes de Béton (CPT)

Le CPT est considéré comme l’essai de laboratoire le plus fiable pour prédire les performances de la RAS sur le terrain. Des prismes de béton sont fabriqués en utilisant le granulat candidat avec une formulation de chantier réaliste, la teneur en alcalis du ciment étant portée à 1,25 % Na₂Oeq pour accélérer la réaction. Les prismes sont stockés dans des conteneurs scellés au-dessus de l’eau à 38 °C et mesurés périodiquement jusqu’à 24 mois. Les critères de classification sont :

Une limitation pratique importante de l’ASTM C1293 est sa durée prolongée — un à deux ans — qui la rend inadaptée aux projets avec des délais serrés. L’essai sur prismes de béton fournit également la base pour déterminer le dosage requis de matériaux cimentaires supplémentaires ou de composés au lithium pour l’atténuation.

ASTM C1567 — AMBT pour Combinaisons SCM-Granulats

Cette méthode suit la même procédure que l’ASTM C1260 mais évalue l’efficacité des matériaux cimentaires supplémentaires (cendres volantes, laitier, fumée de silice) ou d’autres matériaux pouzzolaniques à supprimer l’expansion due à la RAS. L’essai utilise les mêmes conditions accélérées et le même critère d’expansion de 0,10 % à 14 jours pour déterminer si un dosage donné de SCM est adéquat pour contrôler la RAS pour le granulat spécifique évalué.

ASTM C856 — Examen Pétrographique du Béton Durci

Cette norme est la méthode définitive pour confirmer les dommages dus à la RAS dans les structures existantes. Un pétrographe examine des sections polies et des lames minces de carottes de béton à l’aide de la stéréomicroscopie et de la microscopie en lumière polarisée. Les caractéristiques diagnostiques de la RAS comprennent :

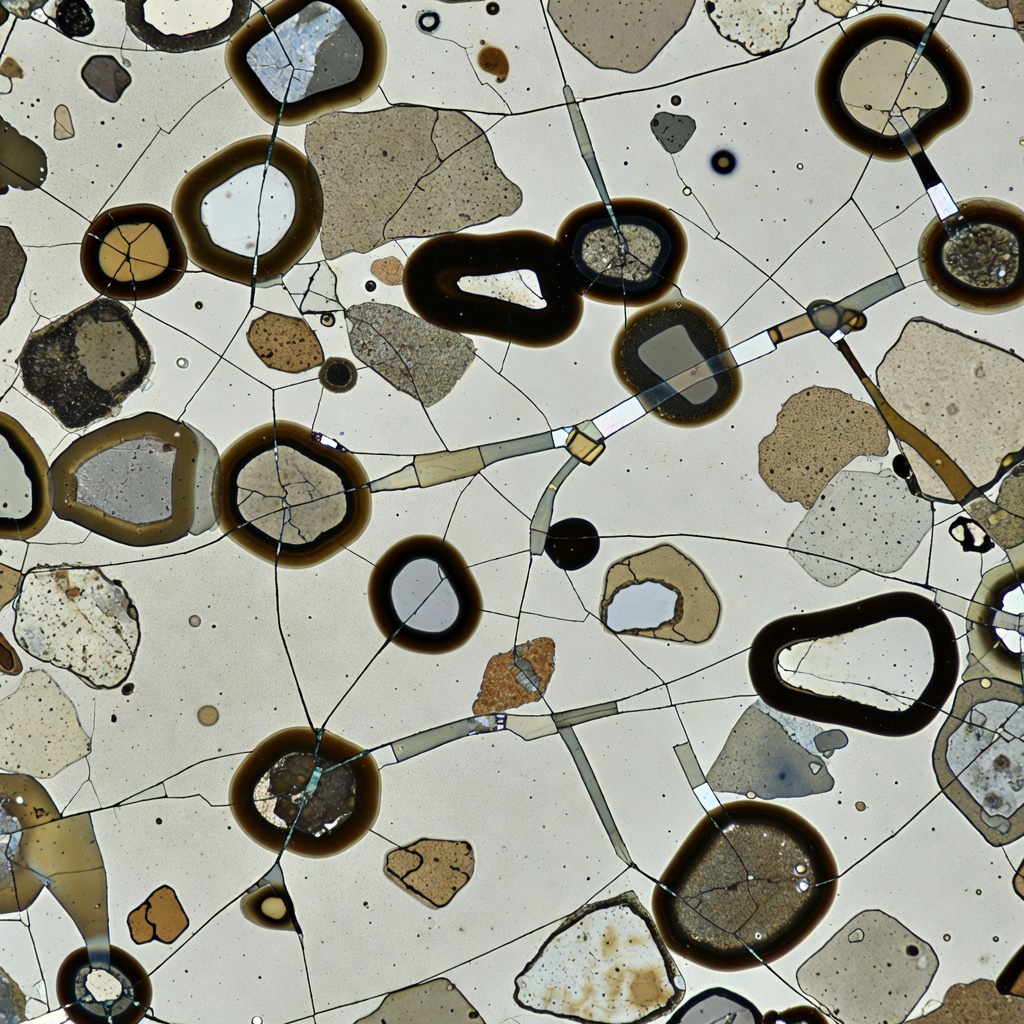

Les auréoles de réaction — zones de couleur sombre entourant les particules de granulat réactives, représentant les limites du granulat appauvries en silice où le gel a précipité. Les fissures remplies de gel — microfissures dans les particules de granulat et rayonnant dans la pâte de ciment, remplies de gel isotrope ou faiblement biréfringent. Les dépôts de gel dans les vides d’air et les fissures, apparaissant comme un matériau isotrope transparent à translucide avec un motif caractéristique de fissuration de dessiccation. Les limites de granulat altérées où la minéralogie originale du granulat a été partiellement ou complètement remplacée par des produits de réaction.

ASTM C1723 — Analyse MEB-EDS

La microscopie électronique à balayage couplée à la spectroscopie à dispersion d’énergie (MEB-EDS) fournit une identification définitive du gel de RAS par ses caractéristiques morphologiques et compositionnelles. Au MEB, le gel de RAS présente une texture caractéristique de « boue craquelée séchée » résultant de la dessiccation lors de la préparation de l’échantillon. L’analyse EDS confirme la composition élémentaire — principalement silicium et calcium, avec des quantités moindres de sodium et de potassium. Le rapport (Na₂O+K₂O)/SiO₂ et CaO/SiO₂ peut fournir des informations sur la maturité du gel et le potentiel de gonflement restant. Les gels frais en expansion active sont caractérisés par une teneur en alcalis plus élevée (Na₂O+K₂O typiquement 10–20 %) et une teneur en calcium plus faible, tandis que les gels âgés et carbonatés montrent un enrichissement progressif en calcium et un appauvrissement en alcalis.

La RAS dans les Chaussées en Béton des Aéroports

Les chaussées en béton des aéroports représentent un environnement particulièrement difficile pour la gestion de la RAS en raison de la combinaison de charges d’avions lourdes, d’exigences de sécurité critiques, d’exposition chimique aux fluides de dégivrage et du coût économique élevé de l’indisponibilité des chaussées pour réparation ou remplacement. La RAS dans le béton aéroportuaire a été reconnue comme une préoccupation majeure de durabilité par la FAA, le programme de recherche coopérative aéroportuaire (ACRP) des Académies nationales et les autorités aéronautiques internationales.

Cadre Réglementaire

La FAA a publié des documents d’orientation spécifiques traitant de la RAS dans les chaussées aéroportuaires. La circulaire FAA AC 150/5380-8A, le Guide d’identification de la réactivité alcali-silice dans les chaussées aéroportuaires (bien qu’actuellement annulée, son contenu technique a influencé les orientations ultérieures), fournissait des procédures complètes pour l’identification sur le terrain et la confirmation en laboratoire de la RAS dans le béton aéroportuaire. Les orientations actuelles de la FAA pour la conception et la construction des chaussées sont contenues dans AC 150/5320-6 (Conception et évaluation des chaussées aéroportuaires) et AC 150/5370-10 (Normes pour la spécification de la construction des aéroports), qui incluent des exigences pour l’évaluation des granulats, les limites d’alcalis et l’utilisation de SCM pour atténuer le risque de RAS.

Le rapport de recherche ACRP 25553 (Pratiques d’atténuation des chaussées touchées par la réaction alcali-silice dans les aéroports) représente l’étude la plus complète sur la gestion de la RAS spécifique aux environnements aéroportuaires. Ce rapport documente la prévalence et la sévérité de la RAS dans les aéroports américains, évalue l’efficacité de diverses stratégies d’atténuation dans les conditions aéroportuaires et fournit des cadres décisionnels pour les ingénieurs de chaussées aéroportuaires.

Facteurs de Risque Uniques pour les Chaussées Aéroportuaires

Plusieurs facteurs rendent les chaussées en béton des aéroports particulièrement vulnérables à la RAS :

Les produits de dégivrage et anti-givrage pour chaussées aéroportuaires représentent une source externe d’alcalis significative absente des chaussées routières. Les recherches menées au National Concrete Pavement Technology Center (CP Tech Center) ont démontré que les formulations de dégivrage à base d’acétate de potassium et d’acétate/formiate de sodium peuvent considérablement exacerber l’expansion due à la RAS dans le béton. Ces produits chimiques augmentent la concentration d’alcalis dans la solution interstitielle et le pH, accélèrent la cinétique de dissolution de la silice et fournissent des cations alcalins supplémentaires pour la formation de gel expansif. Les aéroports en climats froids qui appliquent ces produits de dégivrage de manière intensive pendant les opérations hivernales peuvent connaître une progression accélérée de la RAS par rapport à un béton équivalent dans des environnements sans dégivrage.

L’eau stagnante sur les chaussées aéroportuaires en raison des faibles pentes et des limitations de drainage crée des conditions d’humidité élevée persistantes à la surface de la chaussée, satisfaisant l’exigence d’humidité pour la RAS et fournissant un réservoir pour le gonflement continu du gel. Les défaillances des produits d’étanchéité des joints, courantes dans les chaussées aéroportuaires vieillissantes, permettent l’infiltration directe d’eau dans la structure de la chaussée, concentrant l’humidité aux bords des dalles où le freinage est minimal et l’expansion peut se produire sans entrave.

Le risque de débris d’objets étrangers (FOD) élève la conséquence des dommages de la RAS d’une préoccupation technique à un danger direct pour la sécurité des vols. Les fragments de béton générés par les éclatements, l’écaillage et la détérioration des fissures associés à la RAS peuvent être ingérés par les réacteurs d’avions, causant potentiellement des dommages aux aubes de compresseur, une défaillance du moteur ou une perte catastrophique du moteur. La FAA classe le contrôle des FOD comme une fonction de sécurité aéroportuaire critique, et les chaussées endommagées par la RAS représentent une source continue de génération de FOD exigeant une fréquence d’inspection et des opérations de balayage accrues.

Le système Wyoming IDEA Pavement Condition Index pour les chaussées rigides classe les détériorations dues à la RAS en trois niveaux de sévérité spécifiques aux applications aéroportuaires :

Impacts Structurels et Opérationnels

L’expansion et la fissuration induites par la RAS dans les chaussées aéroportuaires créent des défis opérationnels spécifiques au-delà de ceux rencontrés dans les applications routières. La fermeture des joints due à l’expansion de la RAS peut réduire ou éliminer la capacité de transfert de charge conçue aux joints de contraction transversaux, augmentant la contrainte effective sur les dalles individuelles sous le chargement lourd des aéronefs. Cela peut accélérer la fissuration par fatigue et réduire la durée de vie structurelle de la chaussée. La rugosité de surface due à l’expansion différentielle, au faïençage et à l’écaillage augmente les charges dynamiques sur les trains d’atterrissage des aéronefs et peut affecter le contrôle du pilote pendant les courses de décollage et d’atterrissage. La friction de surface réduite due à la fissuration et aux dépôts de gel compromet les performances de freinage, en particulier dans des conditions humides où les coefficients de freinage des aéronefs sont déjà réduits.

Différenciation des Autres Mécanismes de Fissuration du Béton

Un diagnostic précis de la RAS nécessite de la distinguer des autres mécanismes de fissuration pouvant produire des motifs de surface superficiellement similaires. Un diagnostic erroné conduit à des stratégies d’assainissement inappropriées et à un gaspillage de ressources. La comparaison systématique suivante identifie les caractéristiques différentielles critiques.

Fissuration par Retrait de Dessiccation

Les fissures de retrait de dessiccation sont parmi les fissures les plus courantes du béton et sont fréquemment confondues avec la RAS à un stade précoce. Les principaux facteurs de différenciation sont :

Les fissures de retrait de dessiccation apparaissent généralement dans les jours à semaines suivant la mise en place du béton, alors que la fissuration due à la RAS nécessite des années pour se manifester — apparaissant rarement avant 2–3 ans et prenant souvent 5–15 ans pour devenir clairement évidente. Les fissures de retrait dans les dalles non freinées ont tendance à être parallèles, approximativement orthogonales ou diagonales à travers la dalle, la divisant en grands segments rectangulaires ou triangulaires, alors que la RAS produit une fissuration polygonale en cartes fine divisant la surface en de nombreuses petites pièces. Les fissures de retrait sont généralement plus larges en surface et s’amincissent en profondeur, tandis que les fissures de RAS s’étendent sur toute l’épaisseur de la dalle. Le retrait ne produit pas d’exsudation de gel, d’auréoles de réaction ou d’expansion volumétrique mesurable ; les joints restent ouverts plutôt que de se fermer. L’examen pétrographique du béton fissuré par retrait ne révèle ni gel, ni auréoles de réaction autour des particules de granulat, ni fissuration à travers les particules de granulat — les fissures dans le béton affecté par le retrait contournent les limites des granulats plutôt que de les traverser.

Fissuration Thermique

La fissuration thermique résulte des gradients de température ou de la contraction thermique freinée. Ces fissures se caractérisent par leur espacement régulier (typiquement 3–8 mètres pour le béton massif, variable pour les chaussées), leur occurrence lors des cycles de température à jeune âge plutôt que des années plus tard, et l’absence de gel, d’auréoles de réaction et de fissuration des particules de granulat. Les fissures thermiques dans les chaussées s’initient généralement en surface et peuvent ne pas pénétrer toute l’épaisseur. Essentiellement, la fissuration thermique ne provoque pas l’expansion irréversible permanente, la fermeture des joints ou les déformations structurelles caractéristiques de la RAS avancée.

Dommages dus au Gel-Dégel

La détérioration par gel-dégel produit un écaillage de surface, une fissuration parallèle le long des joints et des bords (en particulier dans la fissuration en D), et une désintégration éventuelle de la pâte de ciment. Les dommages par gel-dégel sont typiquement les plus sévères aux joints et aux bords des dalles où l’eau s’accumule, tandis que la fissuration due à la RAS est répartie sur toute la surface de la dalle. Les dommages par gel-dégel n’impliquent pas de réaction du granulat — les dommages sont confinés à la pâte de ciment — et l’examen pétrographique révèle des caractéristiques du système de vides d’air plutôt que des produits de réaction. Les deux mécanismes peuvent coexister et interagir : la fissuration due à la RAS crée des voies d’infiltration d’eau qui exacerbent les dommages par gel-dégel, et les dommages par gel-dégel augmentent la perméabilité du béton, accélérant potentiellement la RAS en augmentant la disponibilité en eau.

Attaque Sulfatique

L’attaque sulfatique externe produit une fissuration en cartes pouvant ressembler à la RAS, mais s’en distingue par des dépôts de surface blanchâtres d’ettringite ou de gypse, une pâte ramollie et pâteuse à la surface du béton, et une expansion la plus prononcée aux coins et aux bords où l’ingression des sulfates est la plus importante. L’examen pétrographique révèle une formation extensive d’ettringite secondaire dans les fissures et les vides — des cristaux en forme d’aiguilles clairement distincts du gel de RAS. L’attaque sulfatique interne sous forme de formation différée d’ettringite (DEF) peut coexister avec la RAS, en particulier dans le béton ayant subi des températures de durcissement élevées (> 65–70 °C). La DEF produit des espaces caractéristiques autour des particules de granulat remplis de cristaux d’ettringite, tandis que la RAS produit des fissures remplies de gel à l’intérieur et rayonnant à partir des granulats.

Fissuration par Retrait Plastique

Les fissures de retrait plastique se produisent dans les heures suivant la mise en place du béton, alors que le béton est encore plastique ou semi-plastique. Elles sont typiquement courtes, discontinues, parallèles ou diagonales, plus courantes dans les dalles avec des rapports surface/volume élevés. Elles se distinguent facilement de la RAS par leur apparition très précoce, leur occurrence uniquement en surface (dépassant rarement 25–50 mm de profondeur), et l’absence totale de produits de réaction chimique.

Stratégies d’Atténuation

La prévention de la RAS dans les nouvelles constructions en béton est obtenue en éliminant ou en supprimant suffisamment une ou plusieurs des trois conditions requises. Le choix des stratégies d’atténuation dépend de la classification de réactivité du granulat, de la criticité du projet, des conditions d’exposition et des considérations économiques.

Matériaux Cimentaires Supplémentaires (SCM)

L’utilisation de SCM est l’approche d’atténuation de la RAS la plus largement appliquée et la plus extensivement validée. Les SCM atténuent la RAS par trois mécanismes complémentaires :

Dilution des alcalis — les SCM contiennent généralement des concentrations d’alcalis plus faibles que le ciment Portland. Lorsqu’ils remplacent une partie du ciment, la charge alcaline totale du mélange de béton est réduite proportionnellement.

Réduction du pH de la solution interstitielle — la réaction pouzzolanique consomme la portlandite (Ca(OH)₂) et réduit la concentration en OH⁻ dans la solution interstitielle. À mesure que le pH diminue, le taux de dissolution de la silice des granulats réactifs est réduit de façon exponentielle. La capacité de fixation des alcalis de certains SCM — en particulier les cendres volantes de classe F et le laitier — réduit davantage la concentration d’ions alcalins libres disponibles pour la réaction.

Perméabilité réduite et infiltration d’eau réduite — les SCM affinent la structure poreuse du béton, réduisant la perméabilité et limitant le taux d’infiltration d’humidité qui soutient le gonflement du gel de RAS.

Les taux de dosage de SCM requis pour une atténuation efficace de la RAS varient selon la réactivité du granulat et la composition des SCM :

L’efficacité d’une combinaison SCM-granulat spécifique doit être vérifiée par des essais de laboratoire, généralement en utilisant ASTM C1567 pour le criblage initial et ASTM C1293 pour la validation définitive.

Adjuvants à Base de Lithium

Les composés au lithium — principalement le nitrate de lithium (LiNO₃) — suppriment la RAS en formant un gel de silicate de lithium non expansif (Li–Si–H) au lieu du gel expansif de silicate de sodium/potassium. Le gel de silicate de lithium a une structure différente et un potentiel de gonflement significativement plus faible. Le dosage standard du nitrate de lithium est exprimé par le rapport molaire :

Li / (Na + K) = 0,74

Ce rapport doit être déterminé en fonction de la teneur totale en alcalis du mélange de béton, y compris les contributions du ciment, des SCM, des granulats et des adjuvants. Au rapport molaire recommandé de 0,74, le nitrate de lithium à une concentration de solution de 30 % est généralement ajouté à environ 4–6 litres par mètre cube de béton, selon la charge alcaline. Les composés au lithium sont significativement plus coûteux que l’atténuation à base de SCM, ce qui limite leur utilisation aux situations où les SCM ne sont pas disponibles, insuffisants ou incompatibles avec les exigences du projet. Les adjuvants au lithium sont compatibles avec les SCM et peuvent être utilisés en combinaison pour une protection renforcée contre les granulats hautement réactifs.

Ciment à Faible Teneur en Alcalis et Limites de Charge Alcaline

Pour les granulats modérément réactifs, limiter la charge alcaline du béton à 3,0 kg/m³ Na₂Oeq ou moins peut fournir une protection suffisante. Cette limite peut être atteinte en spécifiant un ciment à faible teneur en alcalis (≤ 0,60 % Na₂Oeq selon ASTM C150) combiné à une teneur modérée en ciment. Pour les granulats hautement réactifs, la limite de charge alcaline peut devoir être réduite à 2,0 kg/m³ voire 1,5 kg/m³, ce qui peut ne pas être réalisable avec du ciment disponible dans le commerce sans ajout de SCM. L’approche de la charge alcaline seule n’est pas recommandée pour les granulats contenant de l’opale, du verre volcanique ou d’autres formes de silice hautement réactives ; ceux-ci nécessitent des SCM ou du lithium indépendamment du niveau d’alcalis.

Granulats Non Réactifs

Lorsque cela est économiquement et logistiquement réalisable, la sélection de granulats s’avérant non réactifs à la fois par ASTM C1260 et ASTM C1293 élimine la source de silice réactive et prévient complètement la RAS, indépendamment de la teneur en alcalis du béton ou de l’exposition à l’humidité. La réactivité des granulats doit être établie par examen pétrographique (ASTM C295) combiné à des essais d’expansion, et la source de granulats doit être testée périodiquement pour vérifier la non-réactivité continue à mesure que les opérations de carrière progressent à travers différentes strates géologiques.

Contrôle de l’Humidité

Bien que le contrôle de l’humidité seul ne puisse pas empêcher la RAS lorsque des granulats réactifs et des alcalis suffisants sont présents, il peut ralentir le rythme de détérioration. Les produits d’étanchéité de surface et les traitements d’imperméabilisation — notamment les silanes, les siloxanes et les revêtements époxy ou méthacrylate à haute résistance — réduisent l’infiltration d’eau et peuvent prolonger la durée de vie du béton affecté par la RAS. Une conception de drainage appropriée dans les nouvelles constructions, incluant une pente transversale de chaussée adéquate, une pente longitudinale, un drainage souterrain et un jointoiement des joints, minimise l’accumulation d’humidité. Pour les chaussées existantes affectées par la RAS, le maintien de l’intégrité des joints et la correction des déficiences de drainage peuvent réduire le rythme de détérioration ultérieure.

Détection par Imagerie et Télédétection

Les technologies modernes d’inspection des chaussées permettent la détection et la surveillance des dommages dus à la RAS à des échelles et fréquences non réalisables avec les méthodes d’inspection manuelle traditionnelles. Ces technologies sont particulièrement précieuses pour les applications aéroportuaires où la fermeture des pistes pour inspection est perturbatrice pour l’exploitation et coûteuse.

Imagerie Visuelle Haute Résolution

Les caméras haute résolution montées sur drone peuvent capturer des images détaillées de la surface des chaussées à des résolutions de 1 mm/pixel ou plus fines, permettant la détection des motifs de fissuration en cartes, de l’exsudation de gel et des éclatements qui caractérisent la RAS. Des relevés aériens systématiques des pistes, voies de circulation et aires de trafic produisent des ensembles de données d’images géoréférencées complètes qui peuvent être comparées dans le temps pour suivre la propagation des fissures et la progression de l’expansion. Des algorithmes d’analyse d’image automatisés peuvent être entraînés à reconnaître les motifs de fissuration spécifiques à la RAS basés sur la géométrie des fissures (polygonalité, densité de fissures, angles d’intersection) et les caractéristiques de surface (décoloration du gel, motifs de taches).

Imagerie Thermique Infrarouge

Le béton affecté par la RAS retient l’humidité différemment du béton sain en raison du gel hygroscopique et de la porosité accrue due à la microfissuration. Les caméras thermiques infrarouges détectent ces variations d’humidité sous forme de différences de température — les zones affectées par la RAS plus humides présentent une inertie thermique différente du béton sain sec, produisant un contraste thermique détectable en particulier pendant le cycle de chauffage et de refroidissement diurne. L’imagerie thermique est plus efficace lorsqu’elle est réalisée pendant les périodes de changement rapide de température (tôt le matin ou en fin d’après-midi) lorsque les différences thermiques liées à l’humidité sont maximales.

Imagerie Multispectrale et Hyperspectrale

Les dépôts de gel de RAS et les altérations minéralogiques associées aux auréoles de réaction produisent des signatures spectrales qui diffèrent du béton sain. Les capteurs multispectraux capturant la réflectance dans les bandes du visible, du proche infrarouge et de l’infrarouge à ondes courtes peuvent potentiellement détecter ces différences spectrales, permettant l’identification des zones affectées par la RAS avant que la fissuration ne devienne visible en surface. Cette capacité est particulièrement précieuse pour la détection précoce de la RAS dans les infrastructures critiques où une intervention préventive peut substantiellement prolonger la durée de vie.

Analyse Automatisée de l’État des Chaussées

L’intégration des données d’imagerie avec des algorithmes d’intelligence artificielle et d’apprentissage automatique permet la détection et la classification automatisées des détériorations dues à la RAS. Des ensembles de données d’entraînement incorporant des milliers d’images de fissures RAS et non-RAS validées permettent aux algorithmes de distinguer la fissuration en cartes de la RAS des autres types de fissures avec une précision croissante. L’analyse automatisée peut quantifier la densité de fissures, la distribution de largeur de fissures et le pourcentage de zone affectée — des métriques qui soutiennent une évaluation objective de l’état et une analyse des tendances pour la prise de décision en matière de gestion des chaussées.

Résumé

La Réaction Alcali-Silice reste l’un des défis les plus importants de durabilité du béton dans le monde, avec des implications particulières pour les infrastructures de chaussées aéroportuaires où les exigences de sécurité, de continuité opérationnelle et de performance structurelle sont exceptionnellement élevées. Le mécanisme chimique — dissolution de la silice réactive par les ions hydroxyles, précipitation du gel expansif de calcium-silicate alcalin et gonflement osmotique — est bien compris, tout comme les trois conditions nécessaires à son occurrence. Les protocoles d’essais de laboratoire établis par ASTM fournissent des méthodes fiables pour le criblage des granulats et la confirmation diagnostique, tandis que les stratégies d’atténuation centrées sur les SCM, les composés au lithium et le contrôle des alcalis offrent une protection éprouvée pour les nouvelles constructions. Pour les chaussées existantes affectées par la RAS, une inspection régulière utilisant à la fois les méthodes conventionnelles et les technologies d’imagerie émergentes permet une prise de décision éclairée en matière de maintenance et de réhabilitation.
