Qu’est-ce qu’un revêtement d’asphalte ?
Un revêtement d’asphalte, également appelé revêtement en enrobé bitumineux (EB), revêtement bitumineux ou resurfaçage d’asphalte, est la construction d’une ou plusieurs nouvelles couches d’enrobé bitumineux placées directement sur une surface de chaussée existante. Les revêtements sont la méthode de réhabilitation de chaussée la plus utilisée au monde, employée sur les autoroutes inter-États, les pistes d’aéroport, les voies de circulation et aires de trafic, les routes artérielles et collectrices municipales, les parkings et les chaussées d’installations industrielles.
L’objectif fondamental d’un revêtement d’asphalte est de prolonger la durée de vie d’une chaussée existante en restaurant sa capacité structurelle, en améliorant ses caractéristiques de surface, ou les deux. Les revêtements se distinguent de la reconstruction, qui nécessite l’enlèvement complet et le remplacement de la structure de chaussée jusqu’au sol support. Les revêtements se distinguent également des traitements de surface (enduits superficiels, slurry seals, micro-revêtements) qui ne fournissent qu’un renouvellement de surface mince sans apport structurel significatif.

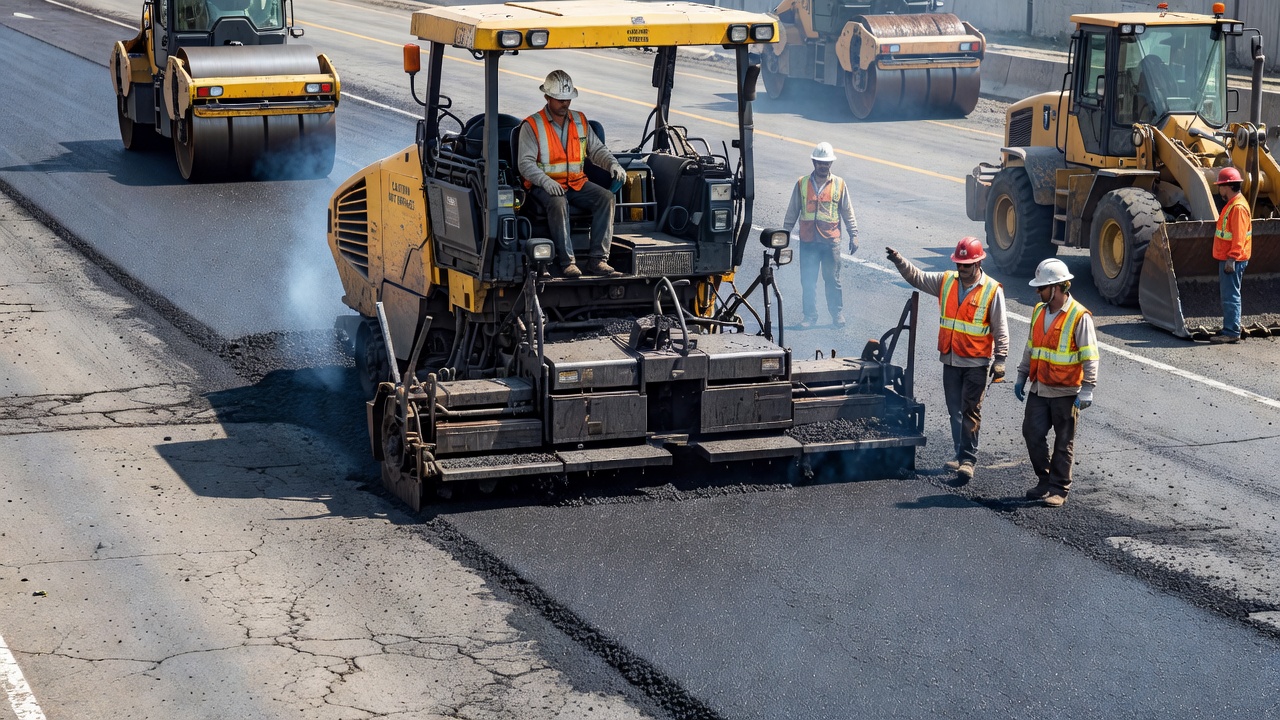

Un revêtement d’asphalte peut consister en une couche unique (une couche d’enrobé bitumineux, généralement de 25 mm à 75 mm d’épaisseur) ou en couches multiples (deux couches ou plus, épaisseur totale généralement de 75 mm à 200 mm ou plus). Les revêtements à couches multiples permettent l’utilisation de différents types de mélanges pour différentes fonctions, une couche de nivellement (première couche) pour combler les irrégularités et restaurer le dévers, une couche intermédiaire structurelle pour fournir une capacité portante, et une couche de roulement (couche de surface) pour assurer la qualité de roulement, l’adhérence et l’imperméabilité.
Selon la Federal Highway Administration (FHWA), les revêtements constituent la majorité de tous les travaux de chaussée réalisés aux États-Unis, plus de 50% du tonnage total d’enrobé bitumineux est utilisé dans des applications de revêtement. La même proportion est observée en Europe, en Asie et en Australie, faisant de la conception et de la construction de revêtements la compétence la plus importante pour les ingénieurs de chaussée et les inspecteurs de construction.
Revêtement structurel vs revêtement fonctionnel
La distinction entre les revêtements structurels et les revêtements fonctionnels (également appelés revêtements non structurels ou revêtements de préservation) est fondamentale dans la prise de décision en matière de réhabilitation des chaussées. Un mauvais choix conduit à une défaillance prématurée, l’application d’un revêtement fonctionnel mince sur une chaussée structurellement déficiente entraîne une fissuration par fatigue rapide, tandis que l’application d’un revêtement structurel épais sur une chaussée structurellement saine avec seulement des dégradations de surface est économiquement inutile.
Les revêtements structurels sont conçus pour augmenter la capacité portante d’une chaussée existante afin de supporter soit des charges de trafic plus lourdes, soit une période de conception plus longue (généralement 15 à 20 ans). Les revêtements structurels sont nécessaires lorsque la chaussée existante a perdu une capacité structurelle significative en raison de dommages par fatigue, d’un affaiblissement du sol support, ou de répétitions de charges cumulées approchant la durée de vie nominale de la chaussée. La conception des revêtements structurels utilise des méthodes d’ingénierie qui quantifient la déficience structurelle de la chaussée existante et déterminent l’épaisseur supplémentaire requise. Les principales méthodologies de conception sont la méthode du déficit d’indice structurel (SN) AASHTO 1993 (pour les chaussées routières) et la méthode d’analyse élastique multicouche FAARFIELD (pour les chaussées aéroportuaires selon FAA AC 150/5320-6G). Les revêtements structurels varient généralement de 75 mm (3 pouces) à 150 mm (6 pouces) ou plus d’épaisseur totale et peuvent nécessiter plusieurs couches de différents types de mélanges.
Les revêtements fonctionnels (également appelés revêtements d’asphalte minces ou revêtements de préservation) sont conçus pour restaurer les caractéristiques de surface sans ajouter de capacité structurelle significative. Selon le document technique FHWA HIF-19-053, un revêtement d’asphalte mince est défini comme un mélange d’enrobé bitumineux à granulométrie dense avec une dimension maximale nominale des granulats (Dmax) de 4,75 mm ou 9,5 mm, posé à une épaisseur inférieure à 38 mm (1,5 pouce) en utilisant des opérations conventionnelles de production et de mise en œuvre d’enrobé bitumineux. Les revêtements fonctionnels sont appliqués lorsque la chaussée existante est structurellement saine mais présente des déficiences de surface telles qu’une adhérence réduite, des ornières mineures (moins de 6 mm), un désenrobage de surface, une oxydation, une infiltration d’eau ou une qualité de roulement inacceptable. Les avantages clés des revêtements fonctionnels comprennent : l’amélioration de l’uni, la correction des ornières mineures, la réduction de l’infiltration d’eau (imperméabilité lorsqu’ils sont compactés à moins de 10% de vides d’air), le réinitialisation du vieillissement de surface et la diminution du bruit pneu-chaussée. Les revêtements fonctionnels sont classés comme des traitements de préservation des chaussées et visent à prolonger la durée de vie de 7 à 12 ans lorsqu’ils sont appliqués au moment optimal, lorsque la chaussée existante est en bon à état moyen mais approche le seuil de dégradation modérée.
Conception de l’épaisseur du revêtement
La conception de l’épaisseur du revêtement est le processus d’ingénierie consistant à déterminer l’épaisseur minimale de nouvel enrobé bitumineux requise pour répondre aux exigences structurelles et de performance de la chaussée pour une période de conception spécifiée. La méthodologie de conception diffère fondamentalement entre les chaussées routières (AASHTO, mécanistique-empirique) et les chaussées aéroportuaires (FAA FAARFIELD, OACI).
Méthode de l’indice structurel AASHTO 1993
Le Guide AASHTO 1993 pour la conception des structures de chaussée fournit la méthode de conception de revêtement la plus utilisée pour les chaussées routières. La méthode est basée sur le concept d’indice structurel (SN), un nombre indiciel abstrait représentant la capacité structurelle globale d’une section de chaussée, calculé comme la somme de l’épaisseur de chaque couche multipliée par son coefficient de couche structurelle :
SN = a₁D₁ + a₂D₂m₂ + a₃D₃m₃
Où a₁, a₂, a₃ sont les coefficients de couche (0,40 à 0,44 pour l’enrobé bitumineux à granulométrie dense), D₁, D₂, D₃ sont les épaisseurs de couche en pouces, et m₂, m₃ sont les coefficients de drainage (0,70 à 1,40 selon la qualité du drainage).
La procédure de conception du revêtement comprend cinq étapes :
Étape 1, Déterminer l’indice structurel requis (SN_req) pour le chargement de trafic futur sur la période de conception. Cela nécessite des données d’entrée comprenant : le trafic projeté (charges équivalentes par essieu simple de 18 kip, ESALs), l’aptitude au service terminale (p_t = 2,0 à 2,5 typique), le niveau de fiabilité (R = 50% à 99% selon la classe de route), l’écart type (S₀ = 0,40 à 0,50 pour les chaussées souples), le module résilient du sol support (M_R issu du FWD ou d’essais en laboratoire), et l’indice structurel effectif de la chaussée existante.
Étape 2, Déterminer l’indice structurel effectif (SN_eff) de la chaussée existante. C’est l’étape la plus critique et la plus complexe. Le SN_eff est déterminé par : (1) Relevé visuel des conditions, les valeurs de déduction de l’indice de condition de chaussée (PCI) ou de l’indice de dégradation (DI) sont utilisées pour estimer la durée de vie structurelle restante, (2) Essais de déflexion non destructifs, les bassins de déflexion FWD sont analysés pour rétro-calculer les modules des couches et le SN_eff à l’aide de programmes comme MODULUS, EVERCALC ou ELMOD, (3) Carottage et essais en laboratoire, les carottes de chaussée sont mesurées pour l’épaisseur des couches, et les matériaux sont testés pour le module résilient et les propriétés du liant. Le facteur de durée de vie restante (RLF) est appliqué pour tenir compte des dommages déjà subis par la chaussée existante.
Étape 3, Calculer l’indice structurel du revêtement (SN_ol) comme : SN_ol = SN_req, SN_eff. Si SN_eff est supérieur à SN_req, aucun revêtement structurel n’est nécessaire.
Étape 4, Déterminer l’épaisseur du revêtement (D_ol) en divisant l’indice structurel du revêtement par le coefficient de couche structurelle : D_ol = SN_ol / a_ol. Le coefficient de couche du revêtement (a_ol) est typiquement de 0,40 à 0,44 pour l’enrobé bitumineux à granulométrie dense aux densités standard, mais peut être aussi bas que 0,30 pour les mélanges à granulométrie ouverte ou aussi élevé que 0,50 pour les mélanges à module élevé avec des liants modifiés aux polymères.
Étape 5, Appliquer les contraintes d’épaisseur minimale et les exigences d’épaisseur de couche. L’épaisseur minimale de revêtement est généralement de 50 mm (2 pouces) pour les revêtements structurels afin d’assurer un compactage adéquat et une contribution structurelle. L’épaisseur individuelle de la couche doit être au moins trois fois la dimension maximale nominale des granulats (Dmax) du mélange, pour un mélange de Dmax 12,5 mm, l’épaisseur minimale de couche est de 38 mm (1,5 pouce).
Méthode FAA FAARFIELD pour les chaussées aéroportuaires
Le logiciel FAA FAARFIELD (Federal Aviation Administration Rigid and Flexible Iterative Elastic Layer Design) utilise l’analyse élastique multicouche pour la conception des revêtements de chaussées aéroportuaires. FAARFIELD met en œuvre les procédures de conception de AC 150/5320-6G. Les principales différences par rapport à la méthode SN de l’AASHTO comprennent :
Caractérisation du trafic, FAARFIELD utilise le concept de rapport passage/couverture, convertissant les passages de trafic d’aéronefs en couvertures équivalentes basées sur la géométrie du train d’atterrissage et la dérive. L’aéronef de dimensionnement est sélectionné sur la base du concept d’aéronef critique, l’aéronef ayant la demande de charge de chaussée la plus élevée, en tenant compte du poids brut, de la pression des pneus, de la configuration du train d’atterrissage et des départs annuels.
Épaisseur minimale de revêtement, La FAA exige un minimum de 75 mm (3 pouces) de revêtement en enrobé bitumineux pour les revêtements structurels sur les chaussées souples existantes lors du dimensionnement pour des poids bruts d’aéronefs supérieurs à 30 000 lb. Pour les aéronefs plus légers, l’épaisseur minimale est de 50 mm (2 pouces).
Conception mécanistique-empirique des revêtements
Le logiciel AASHTOWare Pavement ME Design fournit une conception de revêtement mécanistique-empirique (M-E) qui calcule directement les réponses de la chaussée (contrainte, déformation, déflexion) sous le chargement du trafic et accumule les dommages sur la période de conception. La conception M-E des revêtements prend en compte les spectres de charge de trafic (pas seulement les ESALs), les effets climatiques (température, humidité via les données climatiques LTPP) et les fonctions de transfert de dégradation spécifiques aux matériaux pour la fissuration par fatigue, la fissuration thermique et l’orniérage.
Réparations pré-revêtement
Les réparations pré-revêtement sont le facteur unique le plus important déterminant le succès du revêtement. Comme indiqué dans le Guide AASHTO et renforcé par la recherche TRB, les défauts de la chaussée existante se répercuteront à travers même le revêtement le mieux construit en quelques mois à quelques années s’ils ne sont pas correctement traités. Les réparations pré-revêtement comprennent : le rebouchage en pleine profondeur, le scellement des fissures, le fraisage (rabotage à froid) , la mise en place d’une couche de nivellement et le nettoyage de surface.
Rebouchage en pleine profondeur
Le rebouchage en pleine profondeur consiste à enlever les couches existantes d’enrobé bitumineux et de fondation jusqu’au sol support dans les zones localisées de défaillance structurelle et à les remplacer par un nouvel enrobé bitumineux ou, dans certains cas, par une fondation stabilisée et une surface en enrobé bitumineux. Cette réparation est nécessaire pour les zones présentant : la fissuration par fatigue (en mailles), des fissures interconnectées formant un motif rappelant une peau d’alligator, indiquant une défaillance structurelle de la chaussée sous des charges de trafic répétées, les nids-de-poule, des dépressions localisées qui ont traversé toute l’épaisseur de l’enrobé bitumineux, les défaillances de fondation ou de sol support, des zones avec pompage (érosion de matériaux fins à travers les fissures) ou une défaillance observable de la fondation, et l’orniérage sévère, des profondeurs d’ornière dépassant 15 mm (0,6 pouce) indiquant une instabilité dans l’enrobé bitumineux ou la fondation.
Le rebouchage en pleine profondeur doit s’étendre d’au moins 300 mm (12 pouces) au-delà de la zone visiblement dégradée dans la chaussée saine sur tous les côtés. Les côtés du rebouchage sont sciés verticalement pour fournir un joint propre, la chaussée existante est enlevée en pleine profondeur, la fondation et le sol support sont inspectés et réparés si nécessaire, et le nouvel enrobé bitumineux est mis en place par couches et compacté pour correspondre à la densité de la chaussée existante. Un enduit d’accrochage est appliqué sur toutes les faces verticales du rebouchage avant le remblayage.
Scellement des fissures
Le scellement des fissures avant le revêtement est une étape critique mais souvent négligée. Selon le manuel de chaussée TxDOT (Section 3.5.1) et Pavement Interactive, les fissures existantes doivent être nettoyées à l’air comprimé (ou surfacées pour les fissures de moins de 10 mm de large) et remplies d’un produit de scellement appliqué à chaud. Le produit de scellement empêche l’infiltration d’eau dans la structure de la chaussée pendant la construction et retarde la fissuration réfléchie en remplissant le vide de la fissure.
Les exigences de scellement des fissures par type et largeur de fissure sont : Fissures étroites (moins de 3 mm), trop étroites pour l’entrée du produit, doivent être surfacées (élargies à l’aide d’une fraise mécanique à 12-19 mm de large, 12-19 mm de profondeur) avant le scellement. Fissures moyennes (3-10 mm), nettoyées à l’air chaud comprimé et remplies de produit de scellement. Fissures larges (10-25 mm), nettoyées et remplies de produit de scellement, si excessives, le rebouchage en pleine profondeur peut être plus économique. Zones de fissuration par fatigue, ne conviennent pas au scellement des fissures, ces zones nécessitent un rebouchage en pleine profondeur.
Fraisage (rabotage à froid)

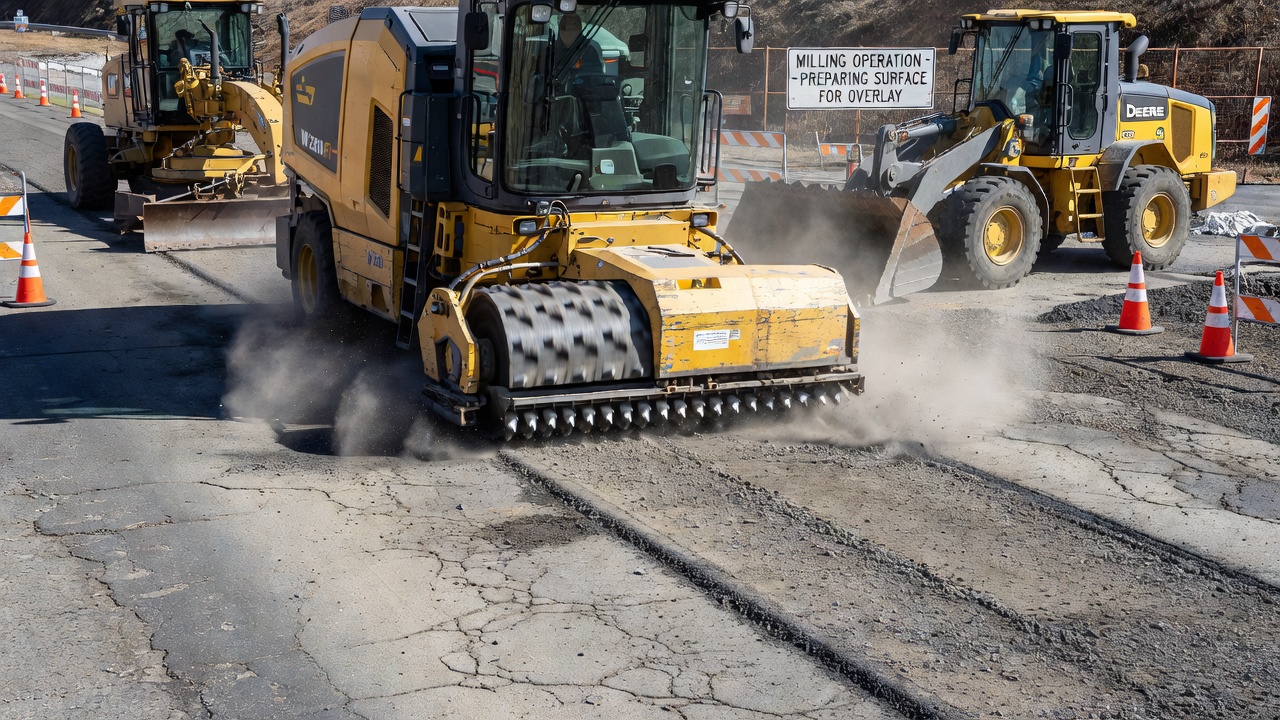

Le fraisage (également appelé rabotage à froid ou fraisage à froid) est l’enlèvement mécanique de la surface de la chaussée existante à l’aide d’un tambour de coupe rotatif équipé de dents de coupe en carbure de tungstène. Le fraisage est utilisé pour : éliminer les ornières, les bosses et le matériau de surface détérioré, restaurer le profil longitudinal et transversal et le dévers, enlever une couche d’enrobé bitumineux dégradée qui se répercuterait à travers le nouveau revêtement, fournir une surface propre et rugueuse pour l’adhérence, et maintenir les dégagements existants sous les structures aériennes.
Les paramètres de la fraiseuse selon l’Asphalt Recycling and Reclaiming Association (ARRA) comprennent : largeur de coupe de 75 mm (3 pouces) à 4,5 m (14 pieds), profondeur de coupe jusqu’à 250 mm (10 pouces) par passage, taux de production de 100 à 200 tonnes par heure pour les grandes machines, et taille du matériau après fraisage typiquement 95% passant le tamis de 50 mm. La surface fraisée présente une texture rainurée qui augmente la surface de 20 à 30% par rapport à une surface non fraisée, nécessitant une augmentation correspondante du taux d’enduit d’accrochage.
Couche de nivellement
Une couche de nivellement (ou couche de rattrapage) est une couche d’enrobé bitumineux d’épaisseur variable placée sur la chaussée existante avant le revêtement final pour combler les points bas, les dépressions, les ornières et les irrégularités. Les couches de nivellement sont posées à l’aide d’un finisseur avec commande automatique de table qui référencie un point fixe pour maintenir une élévation constante de la table indépendamment du mouvement vertical du tracteur sur la surface inégale. L’épaisseur de la couche de nivellement est aussi épaisse que le point le plus bas mais généralement pas moins de 25 mm (1 pouce) ni plus de 75 mm (3 pouces) en un seul passage.
Liaison inter-couche (enduit d’accrochage)

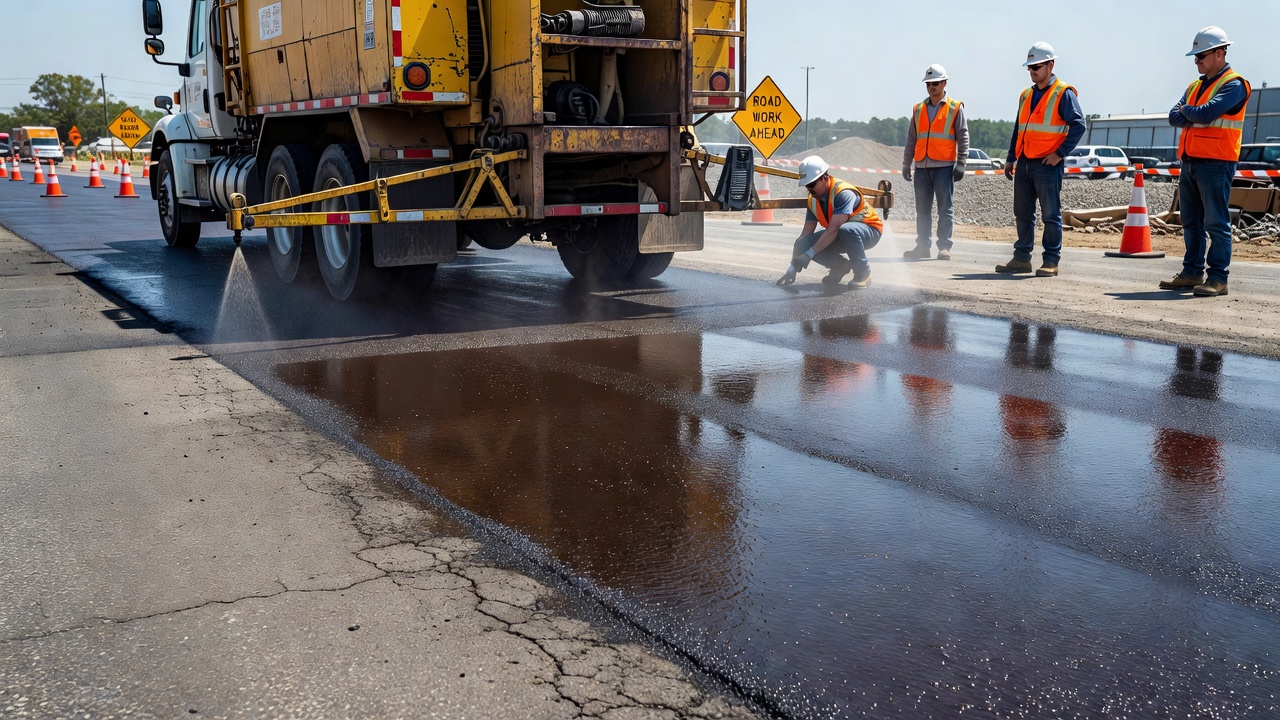

L’enduit d’accrochage est une fine couche d’émulsion d’asphalte (ou, moins couramment, de liant PG appliqué à chaud) pulvérisée entre la surface de la chaussée existante et le nouveau revêtement pour assurer une liaison complète entre les couches. L’enduit d’accrochage est essentiel car un revêtement non lié se comporte comme une couche mince indépendante soumise à des contraintes de flexion et à des forces de cisaillement qu’il n’a pas été conçu pour résister, entraînant une défaillance prématurée par délamination, fissuration par glissement et fissuration par fatigue accélérée.
Types d’enduit d’accrochage
Les matériaux d’enduit d’accrochage sont principalement des émulsions d’asphalte. Les types courants comprennent : SS-1h (lente, dure), le plus courant pour les revêtements sur enrobé bitumineux existant, CSS-1h (cationique lente, dure), pour une meilleure adhérence à certains granulats, RS-2, CRS-2 (émulsions à prise rapide), pour un séchage plus rapide lorsque le trafic doit être accommodé, Émulsions sans trace, modifiées aux polymères, à prise rapide, qui sèchent rapidement mais sont réactivées par la chaleur du nouvel enrobé bitumineux, et Liants PG, liant appliqué à chaud pour une force d’adhérence maximale.
Taux d’application de l’enduit d’accrochage
Le taux d’application est le paramètre le plus critique de l’enduit d’accrochage. Les surfaces fraisées nécessitent 20 à 30% d’enduit d’accrochage supplémentaire en raison de l’augmentation de la surface. Trop peu d’enduit d’accrochage entraîne une adhérence inadéquate, trop crée un plan de glissement lubrifié entre les couches ou peut provoquer des remontées de bitume dans les revêtements minces.
Couche d’accrochage absorbant les contraintes (SAMI)
Une couche d’accrochage absorbant les contraintes (SAMI) est un système de couche intermédiaire spécialisé consistant en une application épaisse de liant caoutchouc-asphalte (ou liant modifié aux polymères) à des taux de 1,5 à 2,5 kg/m², recouvert de granulats. Le SAMI absorbe les mouvements horizontaux de la chaussée fissurée en dessous, empêchant ces fissures de se propager à travers le nouveau revêtement.
Atténuation de la fissuration réfléchie

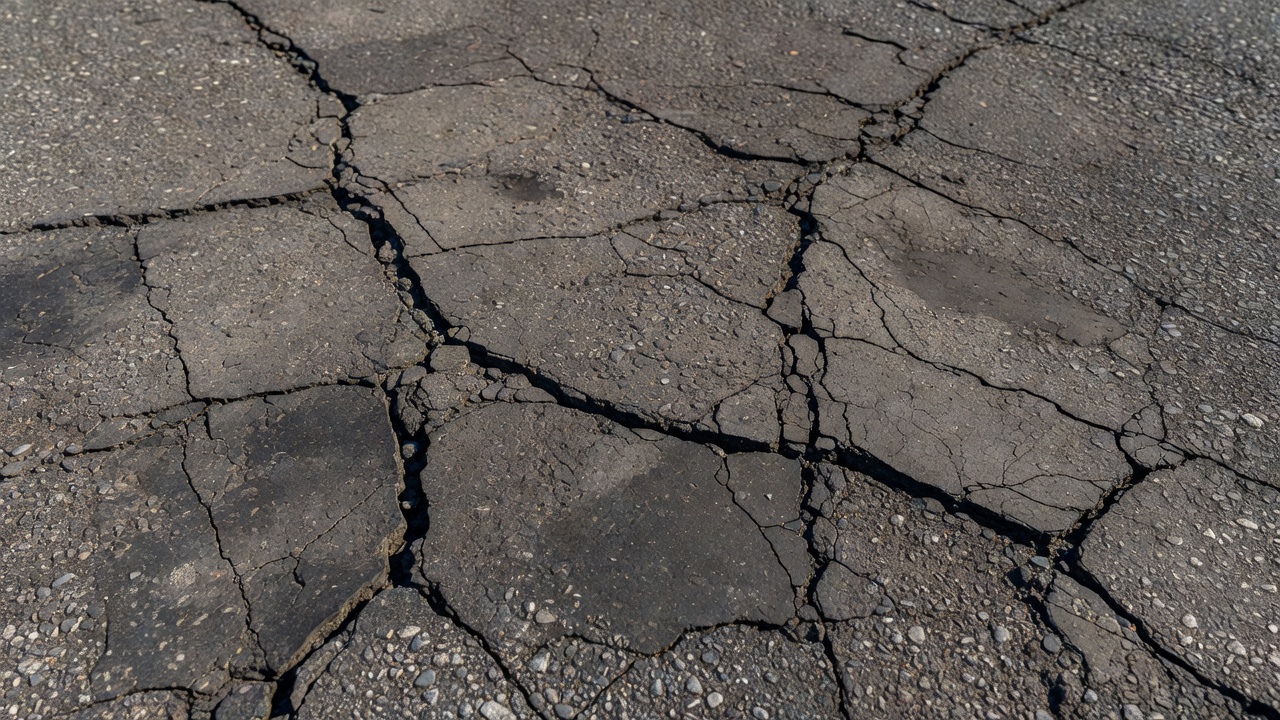

La fissuration réfléchie est la propagation de fissures, joints ou discontinuités préexistants de la couche de chaussée sous-jacente à travers le nouveau revêtement en enrobé bitumineux. C’est la cause la plus fréquente de défaillance des revêtements et le plus grand défi technique dans l’ingénierie des revêtements. Les fissures réfléchies apparaissent généralement dans les 1 à 3 ans suivant la pose du revêtement.
La fissuration réfléchie se produit par deux mécanismes principaux. Le mouvement horizontal (thermique), lorsque la chaussée sous-jacente se contracte en raison d’une baisse de température, la fissure ou le joint s’ouvre, générant des contraintes de traction qui se propagent vers le haut à travers le revêtement. Le mouvement vertical (trafic), lorsqu’une charge de roue passe sur une fissure ou un joint, la chaussée du côté chargé se déforme plus que le côté non chargé, créant un mouvement vertical différentiel (contrainte de cisaillement) qui se propage à travers le revêtement.
Stratégies d’atténuation
Le Texas Transportation Institute (Rapport TTI 1777-P2) classe les stratégies d’atténuation de la fissuration réfléchie en trois groupes :
Groupe 1, Renforcement du revêtement : (a) Revêtement plus épais, l’augmentation de l’épaisseur du revêtement réduit la contrainte à l’extrémité de la fissure. (b) Enrobé bitumineux renforcé de fibres, ajout de fibres de polyester ou de polypropylène (typiquement 0,3% à 0,5% en masse). (c) Liants modifiés aux polymères, les liants modifiés SBS ou SBR augmentent la récupération élastique et la capacité d’allongement en traction. (d) Grilles à module élevé, les grilles en fibre de verre ou polymères placées au bas du revêtement fournissent une rigidité en traction élevée à de faibles niveaux de déformation.
Groupe 2, Couches d’accrochage anti-contraintes : (a) Couche d’accrochage absorbant les contraintes (SAMI), un enduit épais de caoutchouc-asphalte. (b) Couche intermédiaire en enrobé bitumineux à granulométrie ouverte, une couche d’enrobé bitumineux perméable à haute teneur en liant. (c) Couche intermédiaire en géotextile, un tissu non tissé en polypropylène ou polyester (typiquement 4-6 onces/yd²) placé sur un enduit d’accrochage et saturé d’asphalte, agissant à la fois comme une couche anti-contraintes et une barrière anti-humidité.
Groupe 3, Renforcement de la chaussée fissurée avant revêtement : (a) Fissuration-assise, pour les chaussées en béton de ciment, les dalles de béton sont fissurées en morceaux à l’aide d’un marteau-pilon, puis assises par compactage. (b) Rubblisation, la chaussée en béton de ciment est brisée en petits morceaux qui agissent comme une fondation granulaire, éliminant toute action de dalle et tout potentiel de fissuration réfléchie. (c) Scarification par chauffage, chauffage de la surface d’enrobé bitumineux existante et scarification du matériau chauffé, le mélangeant avec du nouvel enrobé bitumineux pour créer une couche homogène.
Spécifications pour les revêtements de chaussées aéroportuaires
Spécifications de la FAA (AC 150/5370-10H)
La circulaire consultative de la FAA 150/5370-10H, Spécifications standard pour la construction des aéroports définit les exigences en matière de matériaux et de construction pour les revêtements d’asphalte aéroportuaires via l’article P-401 (Plant Mix Bituminous Pavements) .
Granularités des mélanges et épaisseurs de couche : La FAA définit trois désignations de granularité. Granularité 1 (Dmax 25 mm, épaisseur minimale de couche 75 mm), utilisée pour les revêtements structurels. Granularité 2 (Dmax 19 mm, épaisseur minimale de couche 50 mm), la granularité de revêtement la plus courante. Granularité 3 (Dmax 12,5 mm, épaisseur minimale de couche 38 mm), utilisée pour les revêtements de couche de surface et les revêtements fonctionnels.
Sélection de la classe de liant : La FAA exige des liants PG selon ASTM D6373 à 98% de fiabilité pour les aéroports de service commercial. Majoration de classe : augmenter la classe de température élevée d’une classe (6°C) pour les pressions de pneu de 150 à 200 psi, de deux classes pour les pressions de pneu supérieures à 200 psi.
Exigences de densité : La densité cible est de 96,0% de G_mm (densité Rice selon ASTM D2041), sans aucun essai individuel inférieur à 94,0%.
Tolérance de surface : Écart maximal de 6 mm (1/4 pouce) par rapport à une règle de 4,9 m (16 pieds) .
Normes de l’OACI
L’Annexe 14 de l’OACI et le Manuel de conception des aérodromes (Doc 9157, Partie 3) fournissent des normes pour les revêtements de chaussées aéroportuaires dans les aéroports internationaux. L’OACI référence la méthode ACN-PCN et les procédures de conception de la FAA AC 150/5320-6G.
Contrôle qualité de la construction des revêtements
Le contrôle qualité pendant la construction des revêtements est essentiel pour atteindre les performances spécifiées. Les éléments clés du CQ comprennent :
Essais de matériaux, vérification de la classe de liant PG (AASHTO M 320 ou M 332), granularité des granulats (AASHTO T 27), et propriétés volumétriques de la formulation (vides d’air, VMA, VFA).
Surveillance de la température de production, la température de livraison de l’enrobé bitumineux doit se situer dans la plage de compactage (généralement 135°C à 165°C).
Essais de compactage, densité mesurée par jauge nucléaire (ASTM D2950) ou éprouvettes carottées (ASTM D2726/D3549). Densité cible : 92-97% de G_mm pour les routes, minimum 96,0% pour les chaussées aéroportuaires FAA.
Essais d’uni, profilographe (ASTM E1274) ou profileur inertiel (ASTM E950). IRI typique ≤ 1,6 m/km (100 pouces/mille).
Essais d’adhérence, essais de résistance à l’arrachement selon ASTM D4541. La résistance d’adhérence minimale acceptable est typiquement de 200 à 300 kPa (30 à 45 psi).
Inspection post-revêtement
L’inspection post-revêtement vérifie la conformité et établit une base de référence pour la surveillance future. Le programme comprend :
Vérification de l’épaisseur, carottes prélevées à des endroits aléatoires (3 à 5 par mile-voie ou par 2 500 m² de chaussée aéroportuaire). L’épaisseur moyenne doit correspondre à l’épaisseur nominale.
Vérification de la densité, les éprouvettes carottées sont testées pour la densité apparente et comparées à G_mm.
Acceptation de l’uni, les zones dépassant la tolérance d’uni sont identifiées pour rectification par meulage.
Relevé de base des conditions de surface, un relevé détaillé documentant tout défaut de surface (fissuration, désenrobage, remontée de bitume, rugosité).
Relevé des joints et fissures, tous les joints de construction et les premières fissures réfléchies sont cartographiés et documentés.
Inspection de l’interface des carottes, les carottes de revêtement sont examinées à l’interface pour vérifier la qualité de l’adhérence.
Performance et cycle de vie du revêtement
Espérances de durée de vie
Revêtements structurels (75-150 mm d’épaisseur) sur chaussées correctement préparées : 12 à 20 ans. Revêtements fonctionnels (25-50 mm d’épaisseur) comme préservation des chaussées : 6 à 12 ans. Revêtements minces (moins de 38 mm) sur chaussées à faible dégradation : 7 à 12 ans de prolongation de durée de vie. Les projets de fraisage-revêtement atteignent généralement les durées de vie les plus longues.
Le programme de préservation des chaussées de la FHWA rapporte des prolongations de durée de vie de chaussée allant de 3 à 23 ans pour les revêtements d’asphalte minces.
Phases du cycle de vie de performance
Phase 1, Bon état (années 1 à ~70% de la durée de vie) : Excellente qualité de roulement, imperméabilité, dégradation minimale. Nécessite uniquement un scellement mineur des fissures.
Phase 2, État moyen (~70% à ~85% de la durée de vie) : Apparition de dégradations modérées. L’entretien préventif (scellement des fissures, fraisage et revêtement minces, micro-revêtement) peut prolonger la durée de vie restante de 3 à 5 ans.
Phase 3, Mauvais état (~85% à 100% de la durée de vie) : Détérioration rapide. Fissuration par fatigue dans les voies de roulement, fissuration thermique sévère, désenrobage. Nécessite un nouveau revêtement structurel ou une reconstruction.
Facteurs affectant la durée de vie du revêtement
Le facteur unique le plus important est l’adéquation des réparations pré-revêtement. Les défauts existants non correctement réparés se répercuteront en 1 à 3 ans, réduisant la durée de vie de 50% ou plus. La qualité de la liaison inter-couche contrôle directement la durée de vie en fatigue. L’épaisseur du revêtement par rapport au trafic détermine la durée de vie en fatigue, une réduction de 10% par rapport à la conception peut réduire la durée de vie en fatigue de 25 à 40%. L’efficacité de l’atténuation de la fissuration réfléchie peut retarder la fissuration de 3 à 7 ans. Le climat affecte la vitesse de vieillissement et la fissuration thermique. La qualité du compactage détermine la perméabilité et la sensibilité à l’humidité.
Résumé
Les revêtements d’asphalte sont la méthode de réhabilitation de chaussée la plus courante et la plus économique au monde. Le succès dépend de : (1) Une classification correcte comme structurel ou fonctionnel, (2) Une conception d’épaisseur appropriée utilisant les méthodes AASHTO, FAA FAARFIELD ou M-E, (3) Des réparations pré-revêtement approfondies, rebouchage, scellement des fissures, fraisage, nivellement, nettoyage, (4) Une liaison inter-couche adéquate avec un enduit d’accrochage correctement spécifié, (5) Une atténuation efficace de la fissuration réfléchie par renforcement, couches intermédiaires ou renforcement structurel, (6) Une construction de qualité avec vérification des matériaux, contrôle de la température, compactage et conformité de l’uni, et (7) Une inspection et une surveillance post-construction pour la gestion du cycle de vie.
Durée de vie attendue : 12 à 20 ans pour les revêtements structurels, 6 à 12 ans pour les revêtements fonctionnels.
Foire aux questions
- Quelle est la différence entre un revêtement structurel et un revêtement fonctionnel ?
- Un revêtement structurel est conçu pour augmenter la capacité portante d'une chaussée existante en ajoutant de l'épaisseur pour s'adapter à des charges de trafic plus lourdes ou prolonger la durée de vie nominale. Les revêtements structurels sont conçus à l'aide de méthodes telles que l'approche de l'indice structurel AASHTO 1993 (méthode du déficit SN) ou la conception mécanistique-empirique, nécessitant des essais de déflexion (FWD) et des carottages pour évaluer la résistance de la chaussée existante. Les revêtements structurels varient généralement de 75 mm (3 pouces) à 150 mm (6 pouces) ou plus. Un revêtement fonctionnel (également appelé revêtement non structurel) est conçu pour restaurer les caractéristiques de surface, qualité de roulement, adhérence, imperméabilité et réduction du bruit, sans ajouter de capacité structurelle significative. Les revêtements fonctionnels sont généralement minces (19 mm à 38 mm, ou 3/4 à 1-1/2 pouces) et sont souvent utilisés pour la préservation des chaussées. Selon les directives de la FHWA (HIF-19-053), les revêtements d'asphalte minces de mélanges Dmax de 4,75 mm ou 9,5 mm placés à moins de 38 mm d'épaisseur sont considérés comme des revêtements fonctionnels. La chaussée existante doit être structurellement saine pour qu'un revêtement fonctionnel réussisse.
- Comment l'épaisseur d'un revêtement d'asphalte est-elle conçue ?
- La conception de l'épaisseur du revêtement pour les chaussées souples utilise principalement la méthodologie du Guide AASHTO 1993 basée sur le déficit d'indice structurel (SN). L'indice structurel effectif (SN_eff) de la chaussée existante est déterminé par des essais de déflexion (FWD), des carottages et des essais en laboratoire des matériaux récupérés. Un indice structurel de revêtement (SN_ol) est calculé comme la différence entre l'indice structurel requis (SN_req) pour le trafic futur et l'indice structurel effectif : SN_ol = SN_req, SN_eff. L'épaisseur du revêtement (D_ol) est ensuite déterminée en divisant SN_ol par le coefficient de couche structurelle (a_ol) du matériau de revêtement : D_ol = SN_ol / a_ol. Les coefficients de couche typiques pour les enrobés bitumineux à granulométrie dense varient de 0,40 à 0,44 selon l'AASHTO. La FAA utilise le logiciel FAARFIELD pour la conception des revêtements de chaussées aéroportuaires, qui emploie une analyse élastique multicouche plutôt que la méthode SN. FAARFIELD nécessite les données du bassin de déflexion FWD, les épaisseurs et modules des couches de chaussée issus du carottage et des essais, ainsi que les données de mixité de trafic pour la période de conception. Les exigences minimales d'épaisseur de revêtement sont spécifiées par la FAA : 75 mm (3 pouces) pour les mélanges de granularité 1, 50 mm (2 pouces) pour la granularité 2, et 38 mm (1,5 pouce) pour la granularité 3 selon AC 150/5370-10H.
- Quelles réparations pré-revêtement sont nécessaires avant la pose d'un revêtement d'asphalte ?
- Les réparations pré-revêtement sont essentielles au succès du revêtement car les défauts de la chaussée existante se répercuteront même à travers le revêtement le mieux construit. Les réparations pré-revêtement requises comprennent : (1) Le rebouchage en pleine profondeur des zones structurellement défaillantes, les sections fissurées par fatigue, les zones de fissuration en mailles et les défaillances localisées de fondation ou de sol support doivent être enlevées et remplacées en pleine profondeur pour fournir une fondation saine. (2) Le scellement des fissures, les fissures existantes doivent être nettoyées à l'air comprimé et remplies de produit de scellement. Les fissures de moins de 10 mm de large peuvent nécessiter un surfaçage pour les élargir afin de permettre l'entrée du produit. Les fissures actives (fissures thermiques transversales, fissures de joint réfléchies) nécessitent un traitement par surfaçage et scellement. (3) Le fraisage (rabotage à froid), enlèvement de la surface existante pour éliminer les ornières, les bosses, le matériau de surface détérioré, et pour restaurer le dévers et le profil. Le fraisage enlève 25 mm à 150 mm de la surface existante. (4) La couche de nivellement, une couche d'épaisseur variable appliquée pour combler les points bas et les ornières avant le revêtement final. Les couches de nivellement sont posées à l'aide d'une commande automatique de table pour produire une base lisse pour la couche de roulement. (5) Le nettoyage de surface, la surface existante doit être balayée et/ou lavée pour éliminer la poussière, la saleté et les débris qui empêcheraient une liaison adéquate entre le revêtement et la chaussée existante.
- Comment la fissuration réfléchie dans les revêtements d'asphalte est-elle atténuée ?
- La fissuration réfléchie, la propagation des fissures et joints préexistants de la chaussée sous-jacente à travers le nouveau revêtement, est la cause la plus fréquente de défaillance des revêtements. Les stratégies d'atténuation se répartissent en trois catégories : (1) Renforcement du revêtement, utilisation de revêtements plus épais, d'enrobé bitumineux renforcé de fibres (polyester ou polypropylène), de liants modifiés aux polymères (SBS, SBR), d'enrobé bitumineux à squelette minéral (SMA), ou de grilles à module élevé (grilles en fibre de verre ou polymères) placées au bas du revêtement. (2) Couches d'accrochage anti-contraintes, une couche d'accrochage absorbant les contraintes (SAMI) constituée d'un enduit épais de caoutchouc-asphalte, d'une couche intermédiaire en enrobé bitumineux à granulométrie ouverte, ou d'une couche intermédiaire en géotextile saturée d'asphalte formant une barrière imperméable anti-contraintes. Le SAMI absorbe les mouvements horizontaux de la chaussée fissurée en dessous. (3) Renforcement de la chaussée fissurée avant revêtement, techniques incluant la scarification par chauffage, la fissuration-assise (pour les chaussées en béton de ciment), ou la rubblisation (fracturation du béton en morceaux pour utilisation comme fondation granulaire). Selon le Texas Transportation Institute (Rapport 1777-P2), les géosynthétiques (tissus, grilles, composites) sont efficaces pour retarder la fissuration réfléchie des chaussées fissurées en mailles de faible à moyenne sévérité, mais ne sont pas efficaces pour les fissures de plus de 3/8 de pouce ou les ouvertures de fissures thermiques supérieures à 0,07 pouce. Le Guide de conception AASHTO 1993 note que l'efficacité des géotextiles sur les chaussées en béton à joints est discutable, recommandant plutôt des grilles en fibre de verre à module élevé placées en bandes au-dessus des joints.
- Quelle est la durée de vie attendue d'un revêtement d'asphalte ?
- La durée de vie d'un revêtement d'asphalte dépend du type de revêtement, de l'épaisseur, des réparations pré-revêtement, du chargement du trafic, du climat et de la qualité de construction. Pour les revêtements structurels (75 mm à 150 mm d'épaisseur) sur des chaussées existantes correctement préparées : durée de vie attendue de 12 à 20 ans. Pour les revêtements fonctionnels (25 mm à 50 mm d'épaisseur) comme traitements de préservation des chaussées : durée de vie attendue de 6 à 12 ans sur des chaussées en bon état. Les études de la FHWA rapportent que les revêtements d'asphalte minces (moins de 38 mm) sur des surfaces à faible dégradation prolongent la durée de vie de 7 à 12 ans. Sur les chaussées en béton recouvertes d'enrobé bitumineux, la durée de vie varie généralement de 8 à 15 ans. La documentation du programme de préservation des chaussées de la FHWA (Chapitre 3, Performance des traitements) rapporte des prolongations de durée de vie de chaussée allant de 3 à 23 ans sur la base de 13 projets. Les facteurs qui réduisent la durée de vie du revêtement comprennent : des réparations pré-revêtement inadéquates (permettant aux dégradations existantes de se répercuter), une mauvaise adhérence de l'enduit d'accrochage (entraînant la délamination et la fissuration par glissement), une fissuration réfléchie excessive (provenant de fissures ou joints sous-jacents non traités), une épaisseur de revêtement insuffisante pour le chargement du trafic, et un mauvais compactage (entraînant une perméabilité élevée et des dommages par l'humidité). Les projets de fraisage-revêtement (fraisage de 25 à 50 mm puis pose d'un revêtement d'épaisseur égale ou supérieure) atteignent généralement les durées de vie les plus longues car le fraisage élimine le matériau de surface dégradé, fournit une surface de liaison propre et restaure le dévers.
- Quelles sont les spécifications de la FAA pour les revêtements d'asphalte sur les aéroports ?
- La Federal Aviation Administration (FAA) spécifie les matériaux de revêtement d'asphalte via l'article P-401 (Plant Mix Bituminous Pavements) dans la circulaire consultative 150/5370-10H. Les principales exigences de la FAA comprennent : (1) Granularités des mélanges, Granularité 1 (Dmax 25 mm, épaisseur minimale de couche 75 mm), Granularité 2 (Dmax 19 mm, épaisseur minimale de couche 50 mm), et Granularité 3 (Dmax 12,5 mm, épaisseur minimale de couche 38 mm). (2) Épaisseur minimale de revêtement pour les revêtements structurels, la FAA exige un minimum de 75 mm (3 pouces) de revêtement en enrobé bitumineux sur une chaussée souple existante lorsque le revêtement structurel est conçu pour accepter des aéronefs plus lourds selon AC 150/5320-6G. (3) Sélection de la classe de liant, classes de liant PG selon ASTM D6373 utilisant les données LTPP Bind à 98% de fiabilité, avec majoration de classe pour les aéronefs à pression de pneu élevée (supérieure à 150 psi). (4) Enduit d'accrochage, requis à 0,06 à 0,10 gal/SY (non dilué) pour les surfaces en enrobé bitumineux fraisées. (5) Exigences de densité, la FAA exige 96,0% de la densité maximale théorique en laboratoire (densité Rice selon ASTM D2041) pour acceptation, soit 1 à 1,5% de plus que les exigences routières typiques. (6) Essai sous roue chargée, essai APA à 250 psi de pression de boyau selon AASHTO T 340 avec un maximum de 10 mm de profondeur d'ornière à 4 000 passages. (7) Tolérance de surface, la surface du revêtement fini ne doit pas s'écarter de plus de 6 mm (1/4 pouce) d'une règle de 4,9 m (16 pieds). L'Annexe 14 de l'OACI référence les normes de la FAA pour la conception et la construction des revêtements de chaussées aéroportuaires internationales.
- Quel est le rôle de l'enduit d'accrochage dans la construction d'un revêtement d'asphalte ?
- L'enduit d'accrochage est une légère application d'émulsion d'asphalte pulvérisée entre la surface de la chaussée existante et le nouveau revêtement pour assurer une liaison adéquate entre les couches. L'enduit d'accrochage crée une structure de chaussée unifiée qui se comporte comme une seule couche monolithique sous le chargement du trafic. Sans enduit d'accrochage adéquat, le revêtement et la chaussée existante agissent comme des couches indépendantes, chacune soumise à des contraintes de flexion et de cisaillement qu'elles n'ont pas été conçues pour supporter, entraînant une délamination, une fissuration par glissement, des fissures longitudinales dans les voies de roulement et une défaillance prématurée. Les aspects clés de l'enduit d'accrochage pour les revêtements comprennent : (1) Taux d'application, varie selon l'état de surface : 0,05-0,07 gal/SY (non dilué) pour les enrobés bitumineux neufs/oxydés, 0,10-0,13 gal/SY pour les surfaces en enrobé bitumineux fraisées. Les surfaces fraisées nécessitent 20 à 30% d'enduit d'accrochage supplémentaire en raison de l'augmentation de la surface due à la texture du tambour de coupe. (2) Types, SS-1h, CSS-1h, ou émulsions sans trace (à prise rapide). Les enduits d'accrochage modifiés aux polymères sont spécifiés pour les zones à fort trafic ou à fortes charges. (3) Exigences d'application, couverture uniforme par camion épandeur avec un motif de buses à double ou triple recouvrement, maintenant un minimum de 90% de couverture de surface. (4) Temps de séchage, l'émulsion doit se rompre et prendre (devenir collante) avant la pose de l'enrobé bitumineux. Les émulsions sans trace sèchent rapidement et sont réactivées par la chaleur du nouvel enrobé bitumineux. (5) Propreté de la surface, la surface existante doit être balayée et/ou lavée pour éliminer la poussière et les débris avant l'application de l'enduit d'accrochage. L'enduit d'accrochage appliqué sur des surfaces sales adhère à la poussière plutôt qu'à la chaussée, créant un plan faible qui conduit à la délamination.
- Qu'est-ce qu'un fraisage-revêtement et quand est-il utilisé ?
- Un fraisage-revêtement (également appelé fraisage-remplissage, rabotage à froid et revêtement, ou recyclage de chaussée par enlèvement de surface) est une technique de réhabilitation où une épaisseur spécifiée de la surface de la chaussée d'asphalte existante est enlevée par fraisage à froid (rabotage à froid) avant de poser le nouveau revêtement. Les profondeurs de fraisage typiques vont de 25 mm (1 pouce) à 100 mm (4 pouces), selon la profondeur des dégradations de surface, la nécessité de restaurer le dévers et l'épaisseur de revêtement nominale. L'approche de fraisage-revêtement est utilisée lorsque : (1) La surface existante présente des ornières, des déformations ou des ondulations qui seraient difficiles à corriger avec une couche de nivellement. (2) Les dégradations de surface telles que le désenrobage, l'oxydation ou les fissures descendantes doivent être éliminées pour éviter leur transmission à travers le nouveau revêtement. (3) Le dévers ou le bombé de la chaussée doit être restauré pour corriger le drainage. (4) Les lignes de bordure et de caniveau doivent être maintenues, le fraisage préserve les relations d'altitude existantes avec les bordures, les avaloirs et les dégagements des ponts. (5) Une surface de liaison propre et texturée est souhaitée, la surface fraisée offre un excellent verrouillage mécanique pour le nouveau revêtement (20 à 30% de surface en plus par rapport à une surface non fraisée). Le matériau fraisé (agrégat d'enrobé bitumineux recyclé) est généralement chargé dans des camions via un tapis convoyeur et recyclé dans de nouveaux mélanges d'enrobé bitumineux, offrant à la fois des avantages économiques et environnementaux. Selon les directives TxDOT et FHWA, le fraisage-revêtement est la méthode de réhabilitation préférée lorsque le revêtement doit s'adapter sous des structures aériennes (ponts, panneaux, auvents) où l'élévation de la chaussée réduirait le dégagement.
- Comment s'effectue le contrôle qualité de la construction des revêtements ?
- Le contrôle qualité (CQ) de la construction des revêtements englobe les essais de matériaux, la surveillance de la production, l'inspection de la mise en œuvre, la vérification du compactage et les tests d'uni. Les éléments clés du CQ comprennent : (1) Essais de matériaux, vérification de la classe de liant PG (AASHTO M 320 ou M 332 via les essais DSR, BBR, MSCR), granularité des granulats (AASHTO T 27), et propriétés volumétriques de la formulation (vides d'air, VMA, VFA selon AASHTO M 323). (2) Surveillance de la température de production, la température de livraison de l'enrobé bitumineux doit se situer dans la plage de température de compactage établie à partir de la courbe viscosité-température du liant (généralement 135°C à 165°C). (3) Inspection de la mise en œuvre, vérification de l'épaisseur de la couche avec des jauges ou sondes, surveillance des joints longitudinaux et transversaux pour une construction correcte, vérification de la couverture et du séchage de l'enduit d'accrochage. (4) Essais de compactage, densité mesurée par jauge nucléaire (ASTM D2950) ou éprouvettes carottées (ASTM D2726/D3549). La densité cible est typiquement de 92 à 97% de la densité maximale théorique en laboratoire (densité Rice selon ASTM D2041), la FAA exigeant un minimum de 96,0% pour les chaussées aéroportuaires. (5) Essais d'uni, essai au profilographe (ASTM E1274) ou profileur inertiel (ASTM E950) pour mesurer l'indice de rugosité international (IRI). Les spécifications d'uni typiques pour les revêtements exigent un IRI ≤ 1,6 m/km (100 pouces/mille) ou moins selon la classe de route. (6) Essais d'adhérence, des carottes sont prélevées à des endroits aléatoires pour vérifier l'épaisseur du revêtement et sont examinées en laboratoire pour la qualité de la liaison à l'interface. Les essais de résistance à l'arrachement selon ASTM D4541 peuvent quantifier l'adhésion inter-couche. Selon AC 150/5370-10H, la FAA exige des plans de contrôle qualité de l'entrepreneur selon AC 150/5370-12A, incluant des essais de contrôle de procédé, des plans d'échantillonnage aléatoire et des procédures d'action corrective.
- Qu'est-ce qui cause la défaillance prématurée d'un revêtement et comment est-elle diagnostiquée ?
- La défaillance prématurée d'un revêtement, définie comme une défaillance dans les 3 à 5 premières années alors que 10 à 15 ans sont attendus, est généralement causée par un ou plusieurs des facteurs suivants : (1) Réparations pré-revêtement inadéquates, les fissures de fatigue existantes, les fissurations en mailles ou les défaillances de fondation qui n'ont pas été réparées se propagent à travers le nouveau revêtement en quelques mois à quelques années, apparaissant comme une fissuration réfléchie. C'est la cause la plus fréquente de défaillance des revêtements. (2) Fissuration réfléchie provenant de joints ou fissures sous-jacents non traités, particulièrement des joints de chaussée en béton de ciment avec de grands mouvements horizontaux (> 0,07 pouce) ou des fissures thermiques larges (> 3/8 pouce) dans l'enrobé bitumineux existant. (3) Mauvaise adhérence de l'enduit d'accrochage, la délamination entre le revêtement et la chaussée existante fait que le revêtement agit comme une couche mince indépendante, entraînant une fissuration par fatigue accélérée, une fissuration par glissement (fissures en forme de croissant aux zones de freinage ou de virage) et la formation de nids-de-poule. (4) Épaisseur de revêtement insuffisante, un revêtement trop mince pour le chargement du trafic subira une fissuration par fatigue à partir de la base de la nouvelle couche, particulièrement si la chaussée existante a perdu une capacité structurelle significative. (5) Mauvais compactage, une faible densité entraîne une perméabilité élevée, permettant l'infiltration d'eau et les dommages par l'humidité (désenrobage), le désenrobage et le vieillissement accéléré du liant du revêtement. (6) Ségrégation du mélange d'enrobé bitumineux, la ségrégation thermique ou granulométrique pendant la mise en œuvre produit des zones faibles qui se dégradent prématurément. Le diagnostic nécessite : des essais au déflectomètre à masse tombante (FWD) pour évaluer la capacité structurelle, des carottages pour vérifier l'épaisseur, l'inspection de l'adhérence à l'interface, les essais de densité, et les essais sur liant récupéré (pénétration, classement PG sur liant récupéré selon ASTM D1856) pour évaluer le vieillissement et la conformité de la classe de liant.
