ASTM D5340 — Méthode d'essai normalisée pour les relevés de l'indice de condition des chaussées aéroportuaires

Domaine d’application de l’ASTM D5340 : Relevés de l’indice de condition des chaussées aéroportuaires

L’ASTM D5340, officiellement désignée comme Méthode d’essai normalisée pour les relevés de l’indice de condition des chaussées aéroportuaires, établit la méthodologie pour quantifier l’état de surface des chaussées aéronautiques par inspection visuelle systématique. La norme s’applique à deux types de chaussées : les chaussées à revêtement bitumineux incluant les couches de friction poreuses (PFC), et les chaussées en béton de ciment Portland (PCC) armé ou non armé avec joints. La norme exclut explicitement les chaussées en béton armé continu (CRCP) et les surfaces non revêtues telles que les accotements ou les zones nivelées.

La norme a été développée par le Corps des ingénieurs de l’armée américaine (USACE) avec le financement de l’Armée de l’air américaine, puis vérifiée et adoptée par l’Administration fédérale de l’aviation (FAA) et le Commandement des installations du génie naval américain (NAVFAC). La version active actuelle est l’ASTM D5340-24, maintenue par le Comité ASTM E17.42 sur la gestion des chaussées et les besoins en données, publiée dans le Volume BOS 04.03 avec un code ICS de 93.120. La norme met en œuvre l’Accord de normalisation de l’OTAN (STANAG) 7181 pour l’évaluation de l’état des chaussées aéronautiques au sein des forces alliées.

Le domaine d’application de la D5340 se distingue de son équivalent pour les chaussées routières, l’ASTM D6433, sur plusieurs points critiques. La D5340 tient compte des réalités opérationnelles des aérodromes — pressions de pneus élevées, charges de roues concentrées, températures des gaz d’échappement des réacteurs, déversements de carburant et d’huile, et les conséquences catastrophiques des débris d’objets étrangers (FOD). La norme définit l’indice de condition des chaussées (PCI) aéroportuaire comme une note numérique de 0 (défaillant) à 100 (excellent) dérivée du type, de la sévérité et de la densité des dégradations observées sur la surface de la chaussée. Le PCI n’est pas une mesure de la capacité structurelle, de la résistance au dérapage ou de la rugosité — c’est un indice de condition de surface qui quantifie la détérioration visible du matériau de la chaussée.

La Circulaire consultative FAA AC 150/5380-7B (Programme de gestion des chaussées aéroportuaires, datée du 10 octobre 2014) impose la conformité à l’ASTM D5340 pour tous les aéroports bénéficiant d’obligations fédérales recevant un financement du Programme d’amélioration des aéroports (AIP) en vertu de l’Assurance de subvention n° 11 et du financement par Redevances pour installations passagers (PFC) en vertu de l’Assurance PFC n° 9. La circulaire consultative exige des inspections détaillées des chaussées au moins une fois par an, mais les aéroports utilisant des relevés PCI selon la D5340 peuvent étendre cet intervalle à tous les 3 ans. Ce cadre réglementaire fait de la D5340 la norme de facto pour l’évaluation de l’état des chaussées aéroportuaires aux États-Unis et dans de nombreux aéroports internationaux qui suivent les directives de la FAA.

Tailles des unités d’inspection pour les chaussées aéroportuaires

L’ASTM D5340 définit des tailles d’unités d’échantillonnage spécifiques qui diffèrent des normes de chaussées routières et sont adaptées à la géométrie et aux exigences opérationnelles des chaussées aéronautiques. La hiérarchie des chaussées dans la D5340 suit une structure à trois niveaux : Réseau (aéroport entier), Branche (piste individuelle, voie de circulation ou aire de trafic), Section (zone contiguë de construction, de trafic et d’état uniformes), et Unité d’échantillonnage (la subdivision d’une section qui est physiquement inspectée).

Unités d’échantillonnage pour les chaussées en enrobé bitumineux

Pour les chaussées aéronautiques en enrobé bitumineux (AC), la taille standard de l’unité d’échantillonnage est de 5 000 pieds carrés contigus ± 2 000 ft² (450 m² ± 180 m²). Cela signifie que la plage acceptable pour une unité d’échantillonnage en enrobé est de 3 000 ft² à 7 000 ft² (279 m² à 650 m²). Si une section de chaussée n’est pas divisible de manière égale par 5 000 ft², la taille de l’unité d’échantillonnage peut être ajustée dans la plage de tolérance pour s’adapter aux conditions de terrain telles que la géométrie de la chaussée, les baies d’éclairage ou les zones de porte d’aire de trafic.

Pour les couches de friction poreuses (PFC), la même taille d’unité d’échantillonnage de 5 000 ± 2 000 ft² s’applique. Les surfaces PFC sont testées en tenant compte spécifiquement du colmatage de la structure poreuse, qui réduit la fonctionnalité de drainage et de réduction du bruit de la surface.

La taille de l’unité d’échantillonnage en enrobé de la D5340 est deux fois plus grande que celle spécifiée pour les routes et les parkings dans l’ASTM D6433 (2 500 ± 1 000 ft²). Cette différence existe parce que les chaussées aéroportuaires ont généralement des voies plus larges, des segments de chaussée continus plus longs et moins de joints transversaux — une unité d’échantillonnage plus grande capture les motifs de dégradation représentatifs tout en réduisant le nombre total d’unités à inspecter sur les grands aérodromes.

Unités d’échantillonnage pour les chaussées en béton de ciment Portland

Pour les chaussées aéronautiques en PCC, l’unité d’échantillonnage standard est de 20 dalles contiguës ± 8 dalles. Cela signifie qu’une unité d’échantillonnage en PCC peut contenir entre 12 et 28 dalles, selon le nombre total de dalles dans la section et les conditions de terrain. L’approche par comptage de dalles est utilisée car les dégradations du PCC sont enregistrées par dalle — les ruptures d’angle, les éclatements, la fissuration et les rapiéçages sont comptés par le nombre de dalles présentant chaque dégradation à chaque niveau de sévérité.

Une exigence critique de la D5340 s’applique aux dalles PCC avec des espacements de joints supérieurs à 25 ft (8 m). Lorsque les dimensions des dalles dépassent ce seuil, l’inspecteur doit subdiviser chaque dalle en dalles imaginaires d’une longueur maximale de 25 ft (8 m) pour l’enregistrement des dégradations. Ceci est nécessaire car les valeurs de déduction pour les dégradations des dalles en béton ont été développées pour des dalles avec des espacements de joints de 25 ft ou moins. Les joints imaginaires divisant la dalle surdimensionnée sont supposés être en parfait état — aucune déduction pour dégradation n’est appliquée à ces emplacements de joints imaginaires.

Marquage et identification des unités d’échantillonnage

Chaque unité d’échantillonnage doit être physiquement marquée sur la chaussée pour assurer une identification cohérente sur plusieurs cycles de relevé. La norme recommande de marquer les limites avec de la peinture, de la craie ou des marquages temporaires qui sont visibles pendant l’inspection mais qui n’entrent pas en conflit avec les marquages de chaussée requis pour les opérations aériennes.

Les limites de l’unité d’échantillonnage sont définies par des numéros de station et des décalages référencés par rapport à l’axe de la piste ou de la voie de circulation. Chaque unité d’échantillonnage reçoit un identifiant unique qui la relie à sa section de chaussée et à sa branche parentes. Ce système d’identification est essentiel pour l’analyse des tendances — lorsque la même unité d’échantillonnage est inspectée à plusieurs reprises dans le temps, la variation du PCI fournit une mesure directe du taux de détérioration.

Types de dégradations spécifiques aux aéroports

L’ASTM D5340 définit un total de 16 types de dégradations pour les chaussées aéronautiques en enrobé bitumineux et 16 types de dégradations pour les chaussées aéronautiques en béton de ciment Portland. Plusieurs de ces dégradations sont propres aux opérations aéroportuaires et n’ont pas d’équivalent dans les normes PCI des chaussées routières.

Dégradations des chaussées aéronautiques en enrobé bitumineux (Codes PAVER 41-57)

Les 16 types de dégradations en enrobé de la D5340 sont organisés dans le Manuel d’identification des dégradations PAVER avec les codes 41 à 57. Chaque dégradation a des unités de mesure spécifiques, des définitions de niveaux de sévérité (Faible, Moyen, Élevé pour la plupart des dégradations) et des règles de mesure.

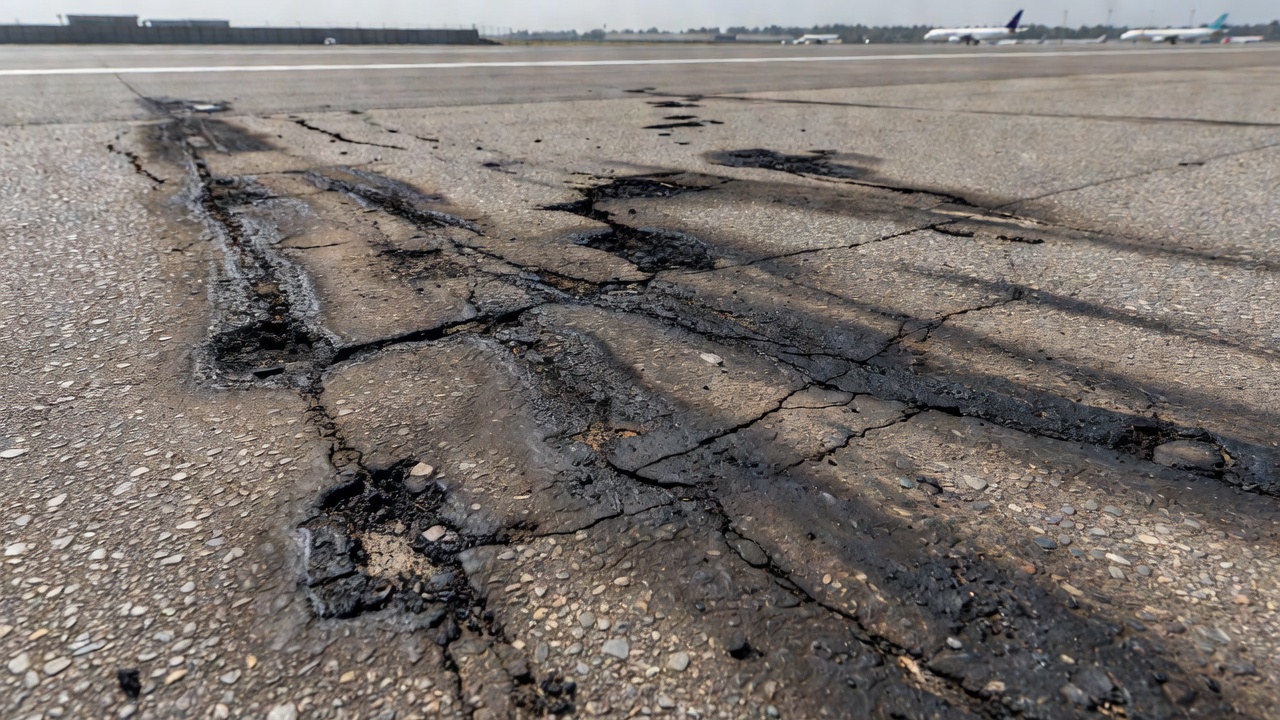

L’érosion par jet (Code PAVER 46) est l’une des dégradations les plus importantes spécifiques aux aéroports. Elle est causée par les gaz d’échappement à haute température des réacteurs d’avion qui carbonisent et brûlent le liant bitumineux, laissant une couche de surface foncée et cassante. Cette dégradation se produit généralement dans les zones où les avions marquent un arrêt avant la piste, aux seuils de piste où les avions appliquent la puissance de décollage, et au début des courses au décollage. La sévérité de l’érosion par jet est déterminée par la profondeur de carbonisation du liant et si le granulat est devenu détaché, créant un risque de FOD. L’érosion par jet n’a pas de degrés de sévérité définis — elle est notée lorsqu’elle est suffisamment étendue pour provoquer une réduction de la résistance au dérapage ou une carbonisation visible en surface.

Les déversements d’hydrocarbures (Code PAVER 49) enregistrent les zones où le carburant, le liquide hydraulique ou l’huile moteur a dissous ou ramolli le liant bitumineux. Cette dégradation est courante aux postes de stationnement des avions (portes), aux stations de ravitaillement et aux zones de maintenance. L’action solvante du carburéacteur (Jet A, Jet A-1) sur le liant bitumineux est bien documentée — les hydrocarbures peuvent dissoudre la fraction maltène du bitume, laissant un liant affaibli et ramolli qui conduit au désenrobage et à la perte de granulats.

La fissuration par réflexion des joints (Code PAVER 47) est suivie comme une dégradation distincte dans la D5340 spécifiquement pour les revêtements en enrobé sur des chaussées PCC existantes. Le motif de fissuration reflète les joints des dalles PCC sous-jacentes. Cette distinction est importante car la fissuration par réflexion dans les chaussées aéroportuaires a des implications structurelles spécifiques — la fissuration indique que la couche PCC sous le revêtement en enrobé continue de bouger thermiquement, et que le revêtement n’est pas efficacement lié ou assez épais pour résister au mouvement.

Dégradations des chaussées aéronautiques en béton de ciment Portland (Codes PAVER 61-76)

Les 16 types de dégradations en PCC de la D5340 incluent des dégradations basées sur les dalles avec des critères de sévérité qui tiennent compte du potentiel FOD, de l’état des joints et de l’intégrité structurelle des dalles.

La réaction alcali-silice (RAS) (Code PAVER 76) a été ajoutée à la D5340 dans les éditions récentes pour traiter le problème croissant de la RAS dans les chaussées en béton aéronautiques. La RAS provoque une expansion interne qui conduit à une fissuration en cartes, une fermeture des joints et une désintégration éventuelle de la dalle. Si la RAS est évaluée à un niveau de sévérité Élevé, aucune autre dégradation n’est comptée sur cette dalle — la RAS domine l’état de la dalle au point que l’enregistrement d’autres dégradations est redondant.

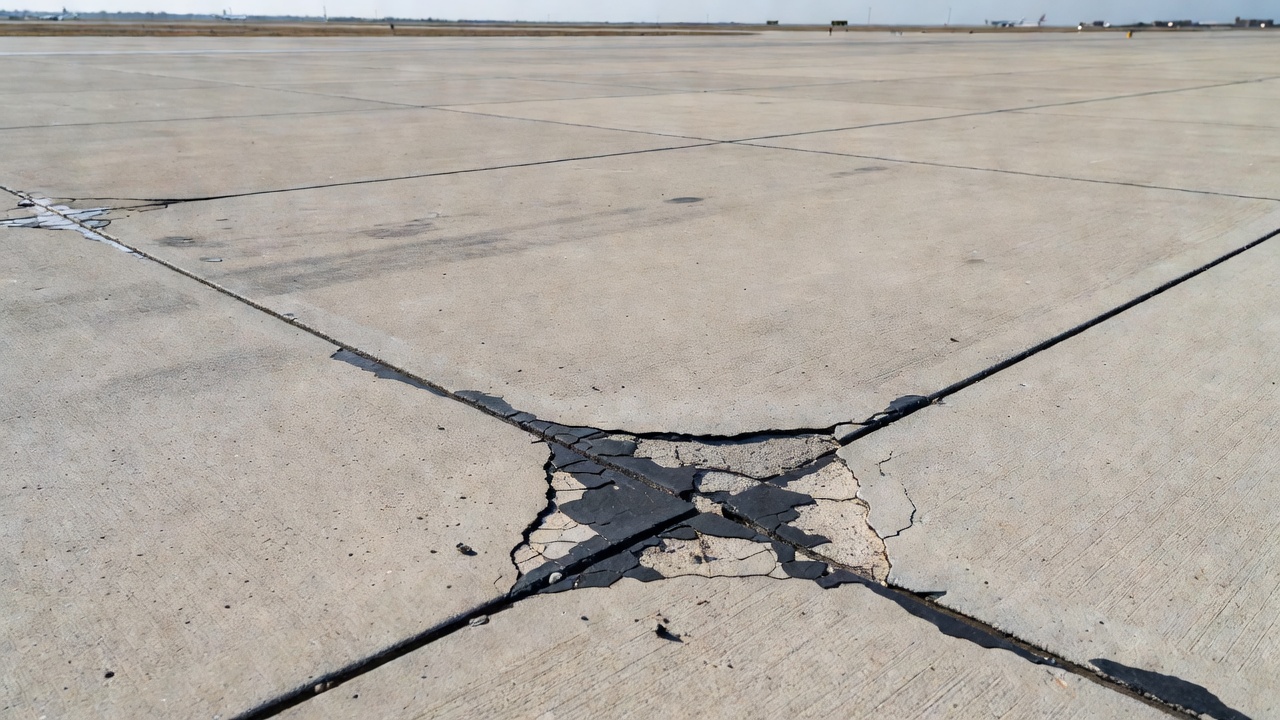

L’éclatement des joints et l’éclatement des angles (Codes 74 et 75) sont distingués par la distance à partir de l’intersection du joint où l’éclatement se produit. Si la zone éclatée s’étend sur plus de 2 ft (0,6 m) depuis l’angle le long des deux joints, elle est classée comme une rupture d’angle plutôt qu’un éclatement d’angle, à condition que la fissure puisse être vérifiée comme verticale. Les ruptures d’angle ont des implications structurelles plus sévères que les éclatements et portent des valeurs de déduction plus élevées.

Calcul du PCI selon l’ASTM D5340

Le calcul du PCI dans l’ASTM D5340 suit un processus en cinq étapes qui convertit les observations de dégradations sur le terrain en un indice de condition numérique. La méthodologie est mathématiquement identique au calcul du PCI dans la D6433, mais les courbes de valeurs de déduction sont spécifiques aux chaussées aéroportuaires.

Étape 1 — Calcul de la densité des dégradations

Pour chaque type de dégradation à chaque niveau de sévérité (Faible, Moyen, Élevé), l’inspecteur calcule la densité de dégradation en pourcentage de la surface de l’unité d’échantillonnage :

Densité (%) = (Quantité totale de dégradations / Surface totale de l’unité d’échantillonnage) × 100

Pour les chaussées en enrobé, les quantités sont mesurées en pieds carrés (dégradations surfaciques) ou en pieds linéaires (dégradations linéaires). Pour les dégradations linéaires telles que la fissuration, la longueur mesurée est convertie en surface équivalente en multipliant par une largeur de fissure supposée (généralement 1 ft selon la convention ASTM). Pour les chaussées en PCC, la dégradation est mesurée en comptant le nombre de dalles présentant chaque dégradation à chaque niveau de sévérité, et la densité est calculée comme suit :

Densité (%) = (Nombre de dalles affectées / Nombre total de dalles dans l’unité d’échantillonnage) × 100

Étape 2 — Détermination de la valeur de déduction

Chaque type de dégradation à chaque niveau de sévérité a une courbe de valeur de déduction correspondante — un graphique représentant la densité de dégradation par rapport à une valeur de déduction allant de 0 à 100. Les courbes de valeurs de déduction pour les chaussées aéroportuaires sont fournies dans l’Annexe X3 (pour l’enrobé) et l’Annexe X4 (pour le PCC) de l’ASTM D5340. Ces courbes ont été développées empiriquement à partir de relevés de terrain corrélant les dégradations observées avec l’état général de la chaussée.

Les valeurs de déduction augmentent à la fois avec la densité et la sévérité. Par exemple, une densité de 10 % de fissuration en peau de crocodile de faible sévérité dans l’enrobé donne une valeur de déduction différente de celle d’une densité de 10 % de fissuration en peau de crocodile de sévérité élevée. Les courbes sont spécifiques à chaque type de dégradation — chaque type de dégradation a une relation unique entre la densité et la valeur de déduction.

Étape 3 — Valeur de déduction corrigée maximale (CDV)

L’étape la plus complexe du calcul du PCI consiste à déterminer la valeur de déduction corrigée maximale (CDV). La procédure est la suivante :

1. Lister toutes les valeurs de déduction individuelles (DV) par ordre décroissant, en incluant uniquement les DV supérieures à 5 (les DV de 5 ou moins sont considérées comme négligeables).
2. Déterminer q = le nombre de valeurs de déduction supérieures à 5.
3. Pour chaque itération, entrer dans la courbe de correction avec la DV totale et q, et lire la valeur de déduction corrigée (CDV).
4. Pour l’itération suivante, copier la liste des DV mais remplacer la plus petite DV supérieure à 5 par 5,0.
5. Répéter les étapes 2 à 4 jusqu’à ce que q = 1.
6. La CDV maximale est la plus grande CDV obtenue parmi toutes les itérations.

S’il y a zéro ou une DV individuelle supérieure à 5, la DV totale est utilisée directement comme CDV — aucune itération n’est nécessaire.

La courbe de correction tient compte du fait que les dégradations multiples n’ont pas un effet additif sur l’état de la chaussée. Une chaussée avec 10 dégradations de faible sévérité est généralement en meilleur état relatif qu’une chaussée avec 2 dégradations de sévérité élevée, même si la valeur de déduction totale est la même. Le facteur de correction réduit la DV totale en fonction du nombre de dégradations présentes (q).

Étape 4 — Calcul du PCI

Le PCI de l’unité d’échantillonnage est calculé comme suit :

PCI = 100 — CDV maximale

Un PCI de 100 représente une chaussée sans dégradation visible. Un PCI de 0 représente une chaussée qui a complètement défailli.

Étape 5 — PCI de la section

Le PCI de la section est la moyenne de tous les PCI des unités d’échantillonnage de la section de chaussée. Si un échantillonnage aléatoire a été utilisé (par opposition à l’inspection de 100 % des unités d’échantillonnage), le PCI de la section est une moyenne pondérée où chaque PCI d’unité d’échantillonnage est pondéré de manière égale. Si des unités d’échantillonnage supplémentaires (non aléatoires) ont été inspectées, elles sont incluses dans la moyenne de la section mais notées séparément dans le rapport.

La norme comprend une procédure de vérification pour le PCI de la section. Après le relevé initial, l’écart type réel des PCI est calculé et comparé à l’écart type supposé utilisé dans le plan d’échantillonnage. Si l’écart type réel est plus élevé, des unités d’échantillonnage supplémentaires peuvent devoir être inspectées pour maintenir le niveau de confiance de 95 %.

D5340 vs D6433 — Principales différences

Bien que l’ASTM D5340 (aéroports) et l’ASTM D6433 (routes et parkings) partagent la même méthodologie de calcul du PCI, elles diffèrent sur plusieurs aspects critiques qui reflètent les différents environnements opérationnels.

La différence opérationnelle la plus significative est le critère FOD. Dans la D5340, le potentiel d’une dégradation à créer des débris d’objets étrangers est explicitement pris en compte dans les définitions de sévérité. Un éclatement de joint sur une chaussée aéronautique qui produit des fragments de béton détachés est évalué à un niveau de sévérité Moyen ou Élevé en raison du risque FOD, même si les dimensions de l’éclatement seules seraient de faible sévérité. Aucun critère de ce type n’existe dans la D6433 car les débris détachés sur une route présentent un risque minime par rapport aux débris sur une piste où les FOD peuvent provoquer des dommages catastrophiques au moteur.

Les seuils de sévérité pour les dépressions et les déformations ondulatoires diffèrent également entre les deux normes pour les applications aéroportuaires. La D5340 reconnaît que des profondeurs de dépression de 0,5 pouce sur une piste créent un impact opérationnel plus significatif que la même profondeur sur un accotement d’autoroute. La norme fournit différents seuils de profondeur pour les pistes, les voies de circulation et les aires de trafic afin de refléter les différentes tolérances opérationnelles de chaque type de chaussée.

Intégration avec FAA PAVEAIR

La plateforme FAA PAVEAIR (faapaveair.faa.gov) est un système de gestion des chaussées basé sur le web qui met en œuvre les calculs PCI de l’ASTM D5340. PAVEAIR est gratuit pour les exploitants d’aéroports, les consultants et les chercheurs, et est conçu pour répondre aux exigences du système de gestion des chaussées (PMS) de la Circulaire consultative FAA AC 150/5380-7B. La version actuelle est la 3.7.4 (build 2024.06.10), gérée par le responsable du programme PCI, Qingge Jia.

PAVEAIR prend en charge l’ensemble du flux de travail PCI de la D5340 :

1. Hiérarchie des données — Réseau → Branche (piste, voie de circulation, aire de trafic) → Section (construction uniforme) → Unité d’échantillonnage (zone d’inspection)
2. Gestion de l’inventaire — Stockage de la structure de la chaussée, historique de construction, données de trafic et dossiers d’entretien
3. Saisie des données de dégradations — Les observations de dégradations sur le terrain sont saisies directement dans la plateforme avec une sélection déroulante des types de dégradations de la D5340, des niveaux de sévérité et des quantités
4. Calcul du PCI — Calcul automatique du PCI de l’unité d’échantillonnage et du PCI de la section selon la méthodologie de la D5340
5. Rapports d’état — Cartes d’état des chaussées codées par couleur, rapports de synthèse du réseau et analyse des tendances de détérioration
6. Planification de l’entretien et de la réhabilitation — Identification des besoins en M&R, projection budgétaire et analyse du cycle de vie économique

PAVEAIR prend en charge les calculs PCI à la fois pour l’ASTM D5340 (aéroports) et l’ASTM D6433 (routes/parkings). La plateforme applique automatiquement la taxonomie des dégradations et les courbes de déduction correctes en fonction du type de chaussée et de la classification de branche sélectionnés par l’utilisateur.

La plateforme prend en charge à la fois les bases de données utilisateur (privées, gérées par l’aéroport) et les bases de données publiques en lecture seule qui permettent le partage des données d’état des chaussées entre agences. De nombreuses bases de données publiques sont disponibles sur la plateforme pour référence et analyse comparative.

PAVEAIR a été mis en œuvre par la FAA pour normaliser la gestion des chaussées aéroportuaires dans les plus de 3 300 aéroports bénéficiant d’obligations fédérales aux États-Unis. L’intégration de la plateforme avec l’ASTM D5340 garantit que tous les aéroports utilisant PAVEAIR génèrent des données PCI cohérentes, comparables et conformes aux exigences de la FAA.

Rapports PCI aéroportuaires

L’ASTM D5340 spécifie des fiches de données de terrain et des formats de rapport qui transforment les données de relevés de dégradations en informations exploitables pour la gestion des chaussées. La norme définit deux fiches de collecte de données principales :

Fiche de relevé pour chaussée en enrobé bitumineux

La fiche de données pour enrobé enregistre pour chaque unité d’échantillonnage : la date du relevé, l’emplacement (aéroport, branche, section, numéro d’unité d’échantillonnage), les dimensions et la surface de l’unité d’échantillonnage, et un tableau des dégradations listant chaque type de dégradation, le niveau de sévérité et la quantité mesurée. La fiche comprend des sections de calcul pour le % de densité, la consultation des valeurs de déduction, le tableau d’itération de la CDV et le PCI final.

Fiche de relevé pour chaussée en béton de ciment Portland

La fiche de données pour PCC ajoute une matrice de dégradations par dalle — chaque dalle de l’unité d’échantillonnage est évaluée individuellement, et l’inspecteur enregistre le type de dégradation et la sévérité pour chaque dalle. Les données dalle par dalle sont ensuite résumées en comptages de dalles affectées par chaque type de dégradation à chaque niveau de sévérité, à partir desquels le % de densité, les valeurs de déduction et le PCI sont calculés.

Rapports de gestion des chaussées

Les rapports PCI typiques utilisés dans la gestion des chaussées aéroportuaires comprennent :

Rapport de synthèse du réseau — Un tableau listant toutes les branches et sections de chaussée avec leur PCI actuel, leur surface, la date de la dernière inspection et l’action d’entretien recommandée. Ce rapport fournit à l’ingénieur aéroportuaire un aperçu instantané de l’état de l’ensemble de l’aérodrome.

Carte d’état codée par couleur — Une carte SIG ou DAO de l’aérodrome avec chaque section de chaussée codée par couleur selon la catégorie PCI (vert = Excellent/Très bon, jaune = Bon/Moyen, rouge = Médiocre/Très médiocre/Défaillant). Cette représentation visuelle permet l’identification rapide des zones les plus dégradées nécessitant une attention urgente.

Rapport de tendance de détérioration — Un graphique montrant le PCI en fonction du temps pour chaque section de chaussée, avec des lignes de tendance projetant l’état futur. Ce rapport est essentiel pour la planification budgétaire — il indique quand chaque section atteindra le seuil PCI nécessitant une réhabilitation, permettant à l’aéroport de planifier les travaux et d’allouer les fonds de manière proactive.

Rapport des besoins en M&R — Une liste priorisée des sections de chaussée nécessitant un entretien ou une réhabilitation, avec les coûts estimés et les types de traitement recommandés (scellement de fissures, revêtement, reconstruction). La priorisation est généralement basée sur le PCI, la criticité du trafic et le rapport coût-efficacité.

Rapport d’analyse du cycle de vie économique — Une comparaison des stratégies alternatives de M&R montrant les coûts totaux sur la période d’analyse de la chaussée (généralement 20 à 50 ans). Ce rapport soutient l’exigence de la FAA que les aéroports bénéficiant d’obligations fédérales utilisent l’analyse du cycle de vie économique pour les décisions d’investissement dans les chaussées.

La D5340 et les relevés par drone TarmacView

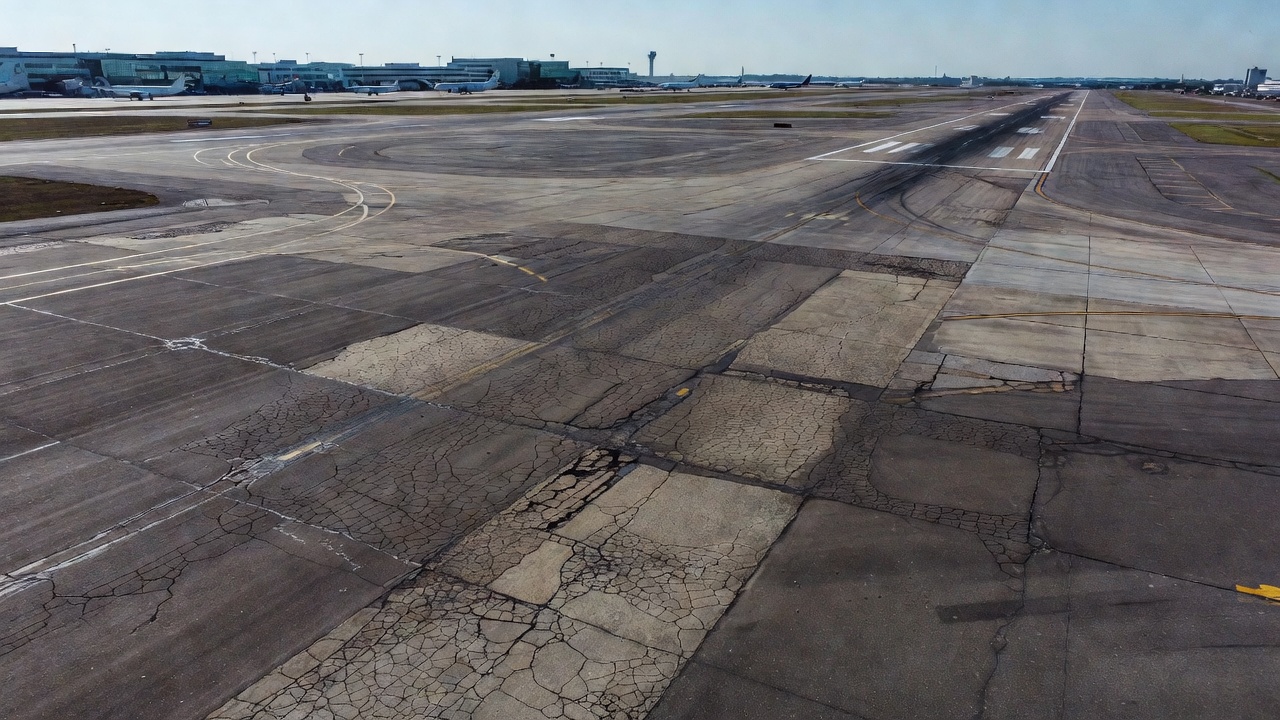

La technologie moderne des drones permet des améliorations significatives de la vitesse, de la sécurité et de la qualité des données des relevés PCI selon l’ASTM D5340 tout en maintenant la conformité à la norme. TarmacView combine l’imagerie par drone à haute résolution avec une analyse automatisée par vision par ordinateur pour fournir des relevés PCI conformes à la D5340 pour les clients aéroportuaires.

Flux de travail du relevé par drone

Le flux de travail du relevé par drone pour l’évaluation PCI selon la D5340 suit une séquence définie :

1. Planification de vol — L’imagerie aérienne à haute résolution est collectée à une distance d’échantillonnage au sol (GSD) de 1-2 mm/pixel, suffisante pour résoudre les largeurs de fissures, les dimensions d’éclatement et les détails de texture de surface requis pour l’identification des dégradations selon la D5340. Les plans de vol couvrent toutes les branches de chaussée avec le chevauchement requis (généralement 80 % vers l’avant, 70 % latéral pour la reconstruction photogrammétrique).

2. Génération d’orthomosaïque — Les images individuelles sont assemblées en une orthomosaïque géoréférencée de l’ensemble de la surface de la chaussée aéronautique. Un modèle numérique de surface (MNS) est également généré pour soutenir la mesure de la profondeur des dépressions, de l’orniérage et du faïençage.

3. Détection des dégradations par IA — Des modèles de vision par ordinateur formés sur des milliers d’images annotées de chaussées aéroportuaires identifient et classifient les types de dégradations de la D5340. Les modèles détectent la fissuration en peau de crocodile, la fissuration en blocs, la fissuration longitudinale/transversale, l’éclatement des joints, les ruptures d’angle, le rapiéçage, l’érosion par jet, le désenrobage et d’autres dégradations.

4. Classification de la sévérité — Pour chaque dégradation détectée, le système d’IA attribue un niveau de sévérité (Faible, Moyen, Élevé) basé sur les dimensions mesurées (largeur de fissure, surface d’éclatement, profondeur de dépression) extraites de l’orthomosaïque et du MNS.

5. Calcul du PCI — Les données de dégradations sont agrégées par unité d’échantillonnage (telle que définie dans la D5340), et le PCI est calculé selon la méthodologie standard de la D5340. Les résultats sont fournis sous forme de PCI d’unités d’échantillonnage, de PCI de sections et de cartes d’état codées par couleur.

6. Validation au sol — Un sous-ensemble d’unités d’échantillonnage est inspecté manuellement pour valider le PCI basé sur le drone. Les données de validation au sol sont utilisées pour calibrer les modèles d’IA et fournir la vérité terrain requise pour la conformité FAA.

Avantages des relevés D5340 par drone

Les relevés PCI par drone offrent plusieurs avantages par rapport aux relevés manuels traditionnels pour la conformité à la D5340 :

Sécurité — Les inspecteurs n’ont pas besoin de marcher sur les pistes et voies de circulation actives. Les relevés par drone peuvent être effectués pendant les opérations aéroportuaires normales avec un minimum de perturbations. Le risque FOD pour les aéronefs provenant des inspecteurs sur la chaussée (outils, marqueurs, équipement détaché) est éliminé.

Vitesse — Un aéroport commercial de taille moyenne (une piste, une voie de circulation parallèle, une aire de trafic de 50+ acres) peut être relevé par drone en 2 à 4 heures de vol, contre 5 à 10 jours pour une inspection manuelle. Le traitement des données et l’analyse par IA prennent 2 à 5 jours supplémentaires.

Reproductibilité — Les relevés par drone produisent des enregistrements numériques qui peuvent être comparés avec précision entre les cycles de relevé. La trajectoire de vol exactement identique et la résolution d’image garantissent que les comparaisons PCI d’une année sur l’autre reflètent les changements réels de la chaussée, et non la variabilité des inspecteurs.

Couverture complète — Les relevés par drone capturent 100 % de la surface de la chaussée, et pas seulement les unités d’échantillonnage statistiquement sélectionnées. Cela permet une analyse des motifs de dégradation au niveau sous-unitaire et fournit un enregistrement numérique complet de l’état de la chaussée.

Considérations de conformité

Les relevés PCI par drone doivent aborder plusieurs considérations de conformité pour une adhésion complète à l’ASTM D5340. La norme exige la mesure physique de certaines caractéristiques des dégradations — largeur de fissure mesurée entre parois verticales (pas dans les zones éclatées), faïençage mesuré avec une règle, et profondeur de dépression mesurée avec un cordeau. L’imagerie par drone seule, sans validation au sol de ces mesures physiques, ne peut pas satisfaire pleinement à toutes les exigences de la D5340. TarmacView répond à cette exigence en combinant les données de drone avec une collecte ciblée de vérité terrain sur un sous-ensemble d’unités d’échantillonnage pour calibrer les attributions de sévérité et valider la classification par IA.

Corrélation avec l’évaluation des chaussées selon le Doc 9157 de l’OACI

Le Doc 9157 de l’OACI — Manuel de conception des aérodromes, Partie 3 : Chaussées fournit des directives internationales sur la conception, l’évaluation et la déclaration de la résistance portante des chaussées d’aérodrome. Le document décrit deux méthodes d’évaluation complémentaires : la méthode de classement des aéronefs — classement des chaussées (ACR-PCR) pour déclarer la résistance des chaussées, et les procédures d’évaluation des chaussées incluant la détermination de l’épaisseur des couches, les essais de matériaux et l’évaluation structurelle.

L’ASTM D5340 et le Doc 9157 de l’OACI abordent des aspects différents mais complémentaires de l’évaluation des chaussées aéroportuaires :

Une évaluation complète d’une chaussée aéronautique nécessite à la fois les données PCI de la D5340 et les données structurelles du Doc 9157 de l’OACI. Une chaussée avec un PCI élevé peut avoir une capacité structurelle inadéquate pour les aéronefs qui l’utilisent — l’état de surface est bon, mais la chaussée peut défaillir sous la charge. Inversement, une chaussée avec un PCI faible peut avoir une capacité structurelle adéquate — la surface est dégradée, mais les couches structurelles restantes sont suffisamment résistantes pour supporter le trafic avec un revêtement.

La corrélation entre le PCI et la capacité structurelle n’est pas directe. Le PCI mesure les dégradations de surface, qui peuvent avoir des causes non liées à la capacité structurelle (vieillissement environnemental, problèmes de durabilité des matériaux, défauts de construction). Le PCR mesure la capacité portante, qui dépend des épaisseurs de couches, de la rigidité des matériaux et du support de la plate-forme. Une chaussée avec un PCI faible peut avoir un PCR élevé si la dégradation est limitée à la couche de surface. Une chaussée avec un PCI élevé peut avoir un PCR faible si les couches structurelles sont minces ou si la plate-forme est faible.

L’Annexe 14 de l’OACI — Aérodromes, Volume 1 : Conception et exploitation des aérodromes exige que les chaussées d’aérodrome soient évaluées périodiquement pour déterminer leur état et leur résistance portante. L’Annexe fait référence à l’utilisation des relevés PCI (ASTM D5340) comme méthode acceptable pour évaluer l’état de surface des chaussées, tout en renvoyant à la méthodologie ACR-PCR (Doc 9157 de l’OACI) pour la déclaration de la résistance portante.

Limites de l’ASTM D5340

L’ASTM D5340 est une norme puissante et largement utilisée, mais elle présente des limites spécifiques que les ingénieurs des chaussées doivent comprendre lors de l’interprétation des données PCI et de la prise de décisions de gestion des chaussées.

État de surface uniquement — Pas d’évaluation structurelle

Le PCI est un indice de condition de surface qui quantifie uniquement ce qui est visible sur la surface de la chaussée. Il ne mesure ni n’indique la capacité structurelle, l’épaisseur des couches, la résistance de la plate-forme ou la durée de vie structurelle restante. Une chaussée avec un PCI de 90 peut avoir des couches structurelles minces qui défailliront lors de la première opération d’un aéronef lourd. Une chaussée avec un PCI de 30 peut avoir une capacité structurelle adéquate et nécessiter uniquement une restauration de surface (fraisage et revêtement) plutôt qu’une reconstruction complète. Le PCI doit être complété par une évaluation structurelle (essais FWD, analyse de carottes, détermination de l’épaisseur des couches) pour une évaluation complète de la chaussée.

Pas de mesure de la résistance au dérapage ou du frottement

Le PCI n’évalue pas la friction de surface ni la résistance au dérapage. Une chaussée peut avoir un PCI élevé (peu de fissures, pas de désenrobage) mais un frottement dangereusement bas (granulat poli, surface contaminée par la gomme). La Circulaire consultative FAA AC 150/5320-12C (Mesure, construction et entretien des surfaces de chaussées aéroportuaires résistantes au dérapage) exige des essais de frottement séparés à l’aide d’équipements de mesure continue du frottement (CFME) — cela sort du domaine d’application de la D5340.

Pas de mesure de la rugosité

Le PCI ne quantifie pas la qualité de roulement ou la rugosité de surface. Une chaussée avec un faïençage important (tassement différentiel aux joints) peut avoir un PCI modéré mais produire une qualité de roulement inacceptable pour les opérations aériennes, pouvant potentiellement endommager les trains d’atterrissage des aéronefs ou causer une gêne pour les passagers. La rugosité est mesurée séparément à l’aide de profileurs inertiels conformément à la Circulaire consultative FAA AC 150/5380-9 et rapportée à l’aide de l’indice de rugosité international (IRI).

Éléments subjectifs dans l’identification des dégradations

Malgré des définitions standardisées des dégradations et des critères de sévérité, le PCI implique une subjectivité inhérente. Différents inspecteurs peuvent classer la même zone de dégradation différemment — un inspecteur peut évaluer une fissure comme étant de sévérité Moyenne tandis qu’un autre l’évalue comme Élevée. Cette variabilité est la plus prononcée pour les dégradations où les limites de sévérité dépendent du jugement (par exemple, la limite entre le désenrobage Moyen et Élevé dépend du jugement de l’inspecteur quant à l’importance de la perte de granulats).

La norme tente de minimiser la variabilité par des programmes de formation et de certification (formation PCI de la FAA, certification d’inspecteur ASTM), mais une variabilité inter-inspecteurs de 3 à 7 points PCI sur la même unité d’échantillonnage est documentée dans la littérature. Cette variabilité doit être prise en compte lors de la comparaison des valeurs PCI entre cycles de relevé — une variation de moins de 5 points PCI peut ne pas être statistiquement significative.

Inspection visuelle de la couche supérieure uniquement

Le PCI est basé sur l’inspection visuelle de la seule couche de surface. La détérioration souterraine — décollement entre couches, désenrobage dans la couche bitumineuse inférieure, réaction alcali-silice en profondeur dans le béton, affaiblissement de la plate-forme — est invisible pour le relevé PCI. Ces conditions souterraines peuvent provoquer une défaillance rapide de la chaussée même lorsque le PCI de surface est élevé.

Ne remplace pas les méthodes d’essai directes

La norme stipule explicitement qu’elle n’est pas destinée à remplacer les méthodes de mesure directe pour la rugosité, la capacité structurelle, la texture ou le frottement. Le PCI fournit des données d’état qui soutiennent les décisions de gestion des chaussées, mais la conception spécifique du traitement de réhabilitation nécessite des données d’essai directes (déflexions FWD, résistances des carottes, épaisseurs des couches, classification de la plate-forme).

Contraintes opérationnelles et risques

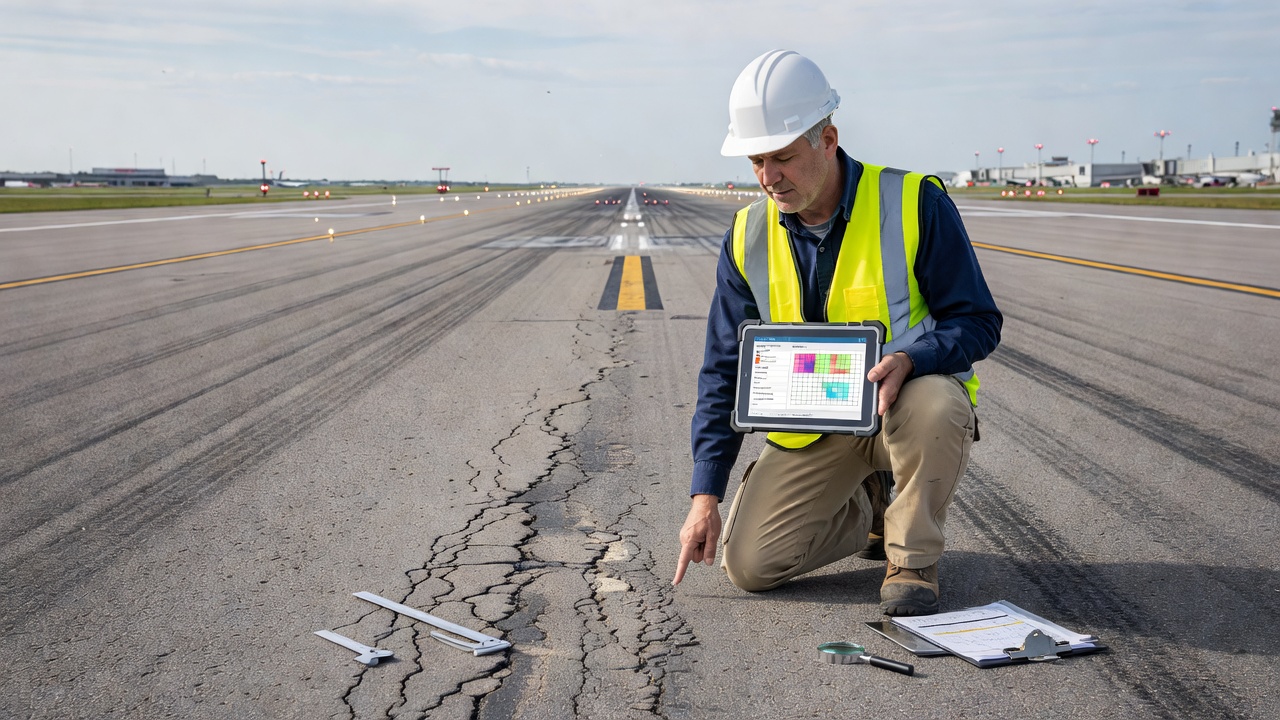

Les relevés PCI manuels exigent que les inspecteurs marchent sur les chaussées aéronautiques actives, créant des risques opérationnels. La norme exige une coordination avec le contrôle de la circulation aérienne (ATC), l’émission de NOTAM et la mise en œuvre de protocoles de sécurité incluant des vêtements haute visibilité, une protection auditive (bruit des opérations aériennes) et un escortage par les véhicules des opérations aéroportuaires. Ces contraintes opérationnelles rendent les relevés manuels coûteux et perturbateurs.

Les relevés PCI par drone atténuent bon nombre de ces contraintes opérationnelles en éloignant les inspecteurs de la surface de la chaussée, mais la technologie a ses propres limites — capacité réduite à mesurer directement la largeur des fissures, dépendance à des conditions météorologiques dégagées pour la collecte d’images, et contraintes réglementaires sur les opérations de drones dans l’espace aérien contrôlé.

Limites spécifiées dans la norme

La norme elle-même identifie plusieurs limites dans sa section sur le domaine d’application : le PCI ne fournit pas une mesure directe de la capacité structurelle, ne mesure pas la résistance au dérapage, ne quantifie pas la rugosité, et est destiné à être une mesure du jugement collectif d’ingénieurs expérimentés en entretien des chaussées. Le PCI est un indice de condition — un outil de gestion utile — mais pas un substitut à l’analyse d’ingénierie et aux essais dans la conception des traitements de réhabilitation.
