Couche de Base dans les Structures de Chaussée

Couche de Base — Définition et Rôle Structurel

La couche de base est la principale couche structurelle d’un système de chaussée, positionnée directement sous la couche de roulement (béton bitumineux ou béton de ciment Portland) et au-dessus de la couche de fondation ou du sol support préparé. C’est la couche principalement responsable de la répartition des charges concentrées des roues et des trains d’atterrissage des aéronefs sur une surface suffisamment large pour éviter la surcontrainte du sol support sous-jacent. La couche de base fournit la capacité structurelle fondamentale qui détermine si une chaussée peut supporter en toute sécurité le trafic aérien de conception sur sa durée de vie prévue.

Dans la théorie des chaussées multicouches, les charges appliquées en surface se propagent vers le bas à travers chaque couche successive avec un angle de répartition croissant — généralement supposé à 45 degrés pour les matériaux granulaires et à des angles plus raides pour les matériaux liés. Une charge de roue appliquée à une surface mince sur une base robuste se répartit d’une pression de contact concentrée de 1,0 à 1,5 MPa (150 à 220 psi) pour les pneus d’aéronefs à une contrainte du sol support généralement limitée à 0,02 à 0,05 MPa (3 à 7 psi), selon l’Indice Portant Californien (CBR) du sol support. La couche de base réalise cette répartition de charge par une combinaison de verrouillage des granulats (interaction mécanique particule-à-particule) dans les matériaux non liés, ou par action de poutre (rigidité en flexion) dans les matériaux stabilisés traités au ciment et à l’asphalte. Dans les chaussées rigides, la dalle en béton assure la répartition principale des charges, et la couche de base sert à fournir un soutien uniforme, à empêcher le pompage et à faciliter le drainage.

Le rôle structurel de la couche de base est exprimé quantitativement par le module réversible (Mr) du matériau — la rigidité élastique du matériau sous des conditions de charge répétée. Pour les bases granulaires non liées utilisées dans les chaussées aéronautiques, le Mr varie généralement de 150 à 450 MPa (22 000 à 65 000 psi) selon la qualité des granulats, la granulométrie, la densité et la teneur en humidité. Les bases traitées au ciment atteignent des valeurs de Mr de 4 100 à 6 900 MPa (600 000 à 1 000 000 psi) — 10 à 20 fois plus élevées que les matériaux granulaires non liés — permettant des couches de base significativement plus minces pour la même capacité structurelle. Le logiciel de conception de chaussée FAA FAARFIELD, basé sur la théorie élastique multicouche, calcule les contraintes et déformations critiques dans chaque couche de la structure de chaussée, en utilisant le module de la couche de base comme variable d’entrée principale.

Historiquement, l’importance de la couche de base a été reconnue dès la construction des routes romaines (vers 500 av. J.-C.), où plusieurs couches de pierre concassée étaient utilisées pour répartir les charges des chars et des chariots. La compréhension moderne du comportement structurel de la couche de base a été formalisée pendant la Seconde Guerre mondiale lorsque le Corps des Ingénieurs de l’Armée américaine a développé la méthode de conception CBR pour les aérodromes militaires supportant les bombardiers B-17 et B-29. Les recherches du Corps ont établi que l’épaisseur requise d’une structure de chaussée est inversement liée au CBR du sol support et à la contribution structurelle de la couche de base, exprimée par des abaques de dimensionnement des chaussées qui sont restées la norme internationale pour la conception des chaussées aéronautiques pendant plus de 60 ans.

La Circulaire Consultative FAA AC 150/5320-6G définit la couche de base comme un composant essentiel des structures de chaussées souples et rigides. Pour les chaussées souples, la couche de base est la couche portante principale, la surface en enrobé fonctionnant principalement comme une couche de roulement imperméable et apportant une valeur structurelle limitée. Pour les chaussées rigides, la couche de base fournit un soutien uniforme pour minimiser les contraintes de flexion de la dalle, agit comme une couche de drainage pour évacuer l’eau infiltrée et empêche le pompage du sol support sous un trafic aérien lourd. La couche de base doit s’étendre au-delà du bord de la chaussée — généralement de 0,9 à 1,2 m (3 à 4 pieds) — pour fournir un soutien adéquat aux équipements de pavage et faciliter le drainage latéral.

Le document OACI Doc 9157, Manuel de Conception des Aérodromes Partie 3 — Chaussées, fournit des directives internationales supplémentaires sur la conception de la couche de base, soulignant que la qualité de la couche de base est particulièrement critique pour les chaussées aéroportuaires en raison de la magnitude élevée et de la configuration unique des trains d’atterrissage des charges d’aéronefs par rapport aux véhicules routiers. Le manuel spécifie que la couche de base doit être construite pour atteindre une épaisseur compactée minimale de 150 mm (6 pouces) pour les chaussées aéroportuaires, avec une plage recommandée de 150 à 300 mm selon la classification du trafic et la résistance du sol support.

Types de Couche de Base

Cinq catégories principales de matériaux de couche de base sont utilisées dans la construction de chaussées aéroportuaires, chacune avec des caractéristiques de performance spécifiques, des implications de coût et des exigences d’application définies par les spécifications standard de la FAA.

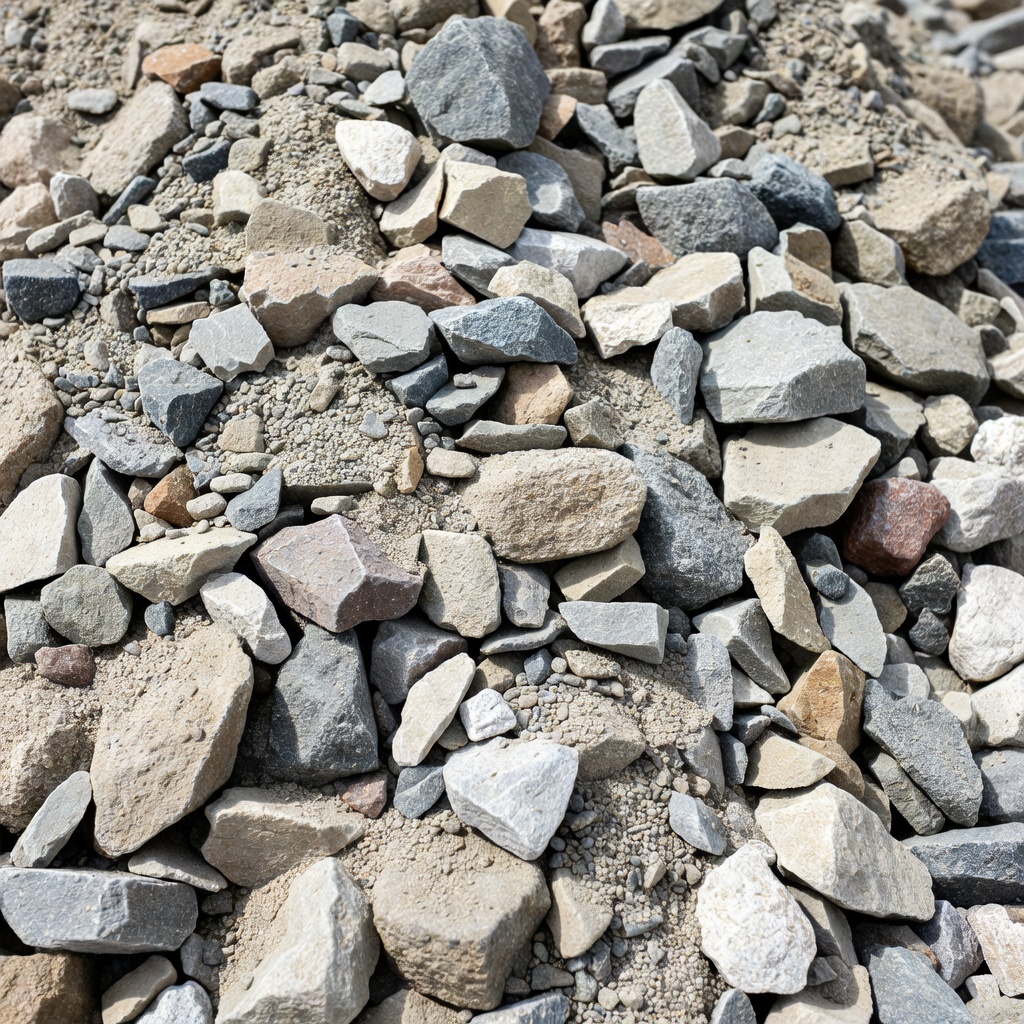

Base granulaire non liée — également appelée couche de base granulaire (CBG) — est le type le plus largement utilisé, consistant en granulats concassés ou non concassés mélangés à des matériaux fins pour obtenir une distribution granulométrique dense qui maximise la densité et le verrouillage. L’article FAA P-208 (Couche de Base Granulaire) spécifie ce matériau pour les chaussées conçues pour des charges brutes d’aéronefs de 60 000 livres (27 200 kg) ou moins, comme les pistes d’aviation générale, les accotements de voies de circulation et les routes d’accès. Les granulats doivent avoir une perte d’abrasion Los Angeles ne dépassant pas 45 % à 500 révolutions (ASTM C 131), une limite de liquidité ne dépassant pas 25 et un indice de plasticité ne dépassant pas 6 (ASTM D 4318). La granulométrie P-208 exige 100 % passant le tamis de 2 pouces, 55 % à 85 % passant le tamis de 1 pouce, 30 % à 60 % passant le tamis n°4 et 5 % à 15 % passant le tamis n°200, la fraction passant le n°200 ne dépassant pas la moitié de la fraction passant le n°40. L’épaisseur de la couche compactée est limitée entre 75 mm (3 pouces) et 150 mm (6 pouces).

FAA P-209 (Couche de Base Granulaire Concassée) est spécifié pour les chaussées soumises à des charges brutes d’aéronefs dépassant 60 000 livres — la norme pour les aéroports de service commercial accueillant des aéronefs tels que le Boeing 737, l’Airbus A320 et les types plus grands. Le P-209 exige que tous les granulats soient concassés (pas de gravier non concassé), avec un minimum de 60 % du matériau retenu sur le tamis n°4 ayant deux faces fracturées ou plus et 75 % ayant au moins une face fracturée. L’exigence d’abrasion Los Angeles est réduite à un maximum de 40 % à 500 révolutions, reflétant la qualité supérieure requise pour le chargement par aéronefs lourds. Les bandes granulométriques sont plus serrées que pour le P-208, et l’indice de plasticité est limité à 4 ou moins. Le matériau P-209 doit atteindre 100 % de la densité sèche maximale déterminée par l’ASTM D698 (Proctor Standard) — une exigence significativement plus stricte que les 95 % à 98 % généralement spécifiés pour les chaussées routières.

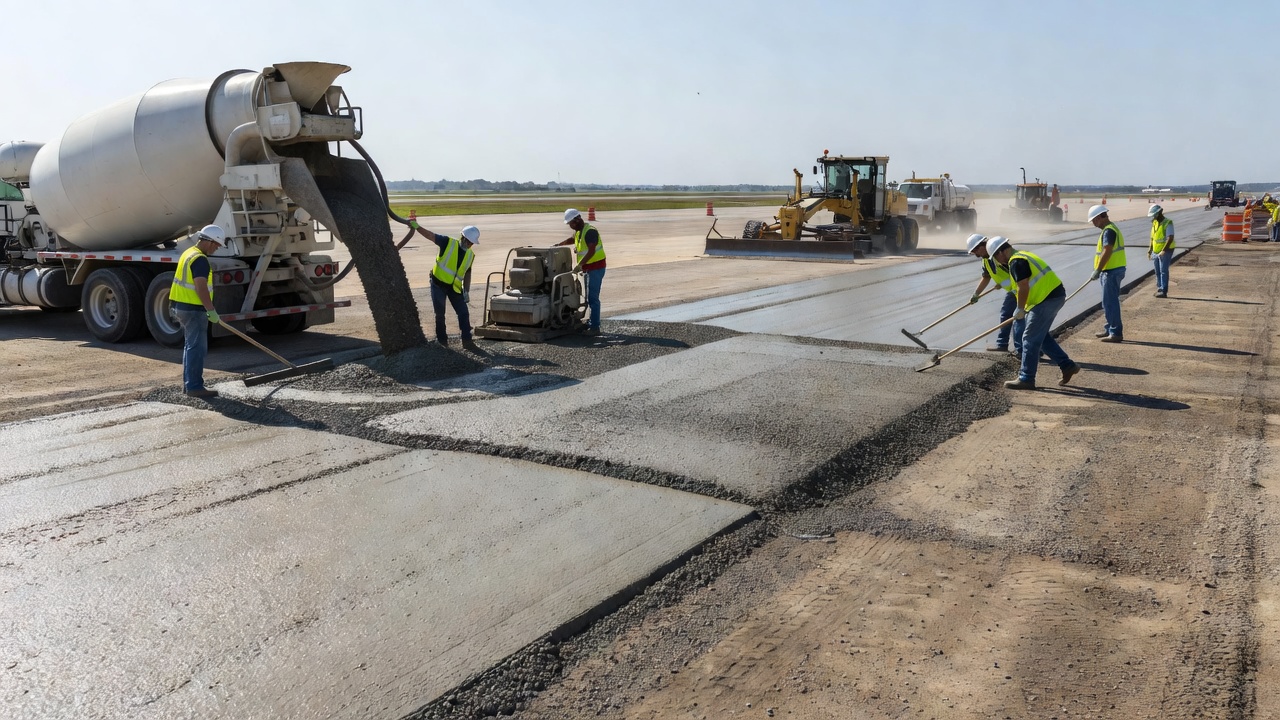

Base traitée au ciment (BTC) — Article FAA P-210 — est un matériau de base stabilisé produit en mélangeant des granulats ou du sol avec 2 % à 5 % de ciment Portland en poids et de l’eau, compacté et traité pour former une couche de base rigide semblable à une dalle. La BTC offre des résistances à la compression à 7 jours de 300 à 800 psi (2,1 à 5,5 MPa) et des résistances à la flexion de 100 à 200 psi (0,7 à 1,4 MPa). Le module d’élasticité varie de 4 100 à 6 900 MPa (600 000 à 1 000 000 psi), fournissant une résistance de poutre que les matériaux granulaires non liés ne peuvent pas atteindre. La BTC est particulièrement précieuse pour les aires de trafic aéroportuaires, les voies de circulation à usage intensif et les extrémités de pistes où les aéronefs tournent ou s’arrêtent, soumettant la chaussée à des contraintes de cisaillement élevées. Le matériau gagne continuellement en résistance grâce à l’hydratation continue du ciment, offrant une capacité structurelle de réserve qui s’adapte à la croissance future du trafic. La BTC doit être traitée pendant un minimum de 7 jours avant la mise en place de la couche de roulement, le durcissement étant réalisé par pulvérisation d’eau, toile de jute humide ou composé de cure bitumineux. Le Guide PCA pour les Bases Traitées au Ciment (EB236) fournit des directives complètes de conception et de construction.

Base traitée à l’asphalte (BTA) — Article FAA P-403 — consiste en granulats à granulométrie dense mélangés à du ciment bitumineux dans une centrale d’enrobage à chaud et placés comme couche de base liée. La BTA offre des propriétés structurelles intermédiaires entre la base granulaire non liée et la BTC, avec des modules réversibles typiques de 2 000 à 4 000 MPa (290 000 à 580 000 psi). La teneur en asphalte varie généralement de 3,5 % à 5,5 % en poids des granulats, selon la granulométrie et le niveau de trafic. La BTA présente l’avantage de pouvoir être mise en place avec le même équipement utilisé pour les couches de roulement en enrobé, et elle offre une surface lisse et uniforme pour les opérations de pavage ultérieures. Les couches de BTA sont généralement conçues avec des liants bitumineux de qualité inférieure (PG 58-28 ou PG 64-22) par rapport aux couches de roulement, car la BTA est protégée de l’exposition directe au trafic et aux intempéries. La FAA spécifie également le P-401 (Enrobé Bitumineux à Chaud pour Couche de Roulement) qui peut être utilisé comme couche de base pour les chaussées à usage intensif lorsque les épaisseurs requises dépassent les limites pratiques de levée de construction en une seule couche.

Base en béton maigre (LCB) — parfois appelée éconocrète — est un mélange de béton de ciment Portland avec une teneur en ciment inférieure à celle du béton structurel, généralement de 270 à 350 livres par yard cube (160 à 210 kg/m³), produisant des résistances à la compression de 750 à 1 200 psi (5,2 à 8,3 MPa). La LCB est principalement utilisée sous les surfaces de chaussée rigides (béton) et offre la rigidité la plus élevée de tous les types de base, avec des valeurs de module approchant 20 000 MPa (2 900 000 psi). Contrairement à la BTC, la LCB est produite dans une centrale à béton et mise en place à l’aide d’équipements de pavage en béton (coffrage glissant ou coffrages fixes), offrant un excellent contrôle de tolérance de surface à ± 6 mm (¼ de pouce) du profil de conception. La LCB ne nécessite pas de joints de retrait car la fissuration par retrait est attendue mais ne se réfléchit pas à travers la dalle de béton sus-jacente. La surface de la LCB doit être traitée avec un anti-adhérent (deux couches de produit de cure à base de cire) avant la mise en place du béton de surface pour empêcher l’action composite qui pourrait provoquer des fissures.

Base perméable — FAA P-212 (Couche de Base Perméable) — est spécifiquement conçue pour fournir un drainage latéral rapide de l’eau s’infiltrant à travers la surface de la chaussée. Les bases perméables utilisent des granulats à granulométrie ouverte (gradation uniforme avec un minimum de fines) stabilisés soit avec du ciment bitumineux (1,6 % à 1,8 % en masse) soit avec du ciment pour assurer la stabilité tout en maintenant une perméabilité élevée. Les cibles de perméabilité typiques pour les bases perméables sont de 500 à 1 500 pieds par jour (0,18 à 0,53 cm/s), comparées à la perméabilité des bases granulaires à granulométrie dense de 20 à 150 pieds par jour. Le FHWA Tech Brief sur les Bases et Sous-Bases pour Chaussées en Béton note que les meilleures pratiques se sont éloignées des bases à ultra-haute perméabilité (8 000 à 10 000 pi/jour) utilisées dans les années 1990 pour se tourner vers des bases à perméabilité modérée (500 à 800 pi/jour) qui offrent une meilleure stabilité tout en réalisant un drainage adéquat.

Spécifications des Matériaux et Qualité

La qualité du matériau de la couche de base régit directement les performances structurelles et la durée de vie de la chaussée. La Circulaire Consultative FAA AC 150/5370-10H — Spécifications Standard pour la Construction des Aéroports — prescrit des exigences détaillées sur les matériaux pour chaque type de couche de base, y compris les propriétés physiques des granulats, les fuseaux granulométriques, la teneur en liant et les protocoles d’essai de réception.

La qualité des granulats est quantifiée par l’essai d’abrasion Los Angeles (ASTM C 131) , qui mesure le pourcentage de matériau qui s’use lorsque les granulats sont culbutés avec des boules d’acier dans un tambour rotatif. Pour les couches de base aéroportuaires, la perte d’abrasion L.A. maximale est de 45 % pour le P-208 (charges légères) et de 40 % pour le P-209 (charges lourdes). Cette exigence garantit que les granulats sont durs, durables et résistants à la dégradation sous les équipements de compactage de construction et les charges répétées des aéronefs. Les granulats plus faibles qui s’écrasent ou se dégradent pendant le compactage réduisent la densité et le module de la couche de base, entraînant une défaillance prématurée de la chaussée. L’essai de solidité au sulfate de sodium (ASTM C 88) — effectué sur cinq cycles — limite la perte à 12 % ou moins, garantissant la résistance des granulats aux intempéries de gel-dégel.

Le contrôle granulométrique est essentiel car la distribution granulométrique détermine la densité de tassement, les caractéristiques de verrouillage et la perméabilité de la couche de base. La FAA spécifie plusieurs fuseaux granulométriques dans les articles P-208 et P-209 (Granulométries A à F pour le P-208) qui permettent la sélection en fonction des matériaux locaux disponibles tout en maintenant les performances structurelles. Les exigences granulométriques clés comprennent : une taille maximale des particules ne dépassant pas les deux tiers de l’épaisseur de la couche compactée ; une distribution bien graduée (non discontinue) pour atteindre une densité maximale ; une teneur en fines (passant le tamis n°200) entre 5 % et 15 % pour le P-208 et 5 % à 12 % pour le P-209 ; et la fraction passant le n°200 limitée à la moitié de la fraction passant le n°40, empêchant un excès de limon et d’argile qui affaiblirait la base et augmenterait la sensibilité au gel.

Les limites de plasticité contrôlent le comportement de la fraction fine du matériau de base. La limite de liquidité (LL) ne doit pas dépasser 25, et l’indice de plasticité (IP) ne doit pas dépasser 6 pour le P-208 et 4 pour le P-209 (ASTM D 4318). Ces limites sont essentielles car les fines plastiques (limon et argile) deviennent faibles et instables lorsqu’elles sont saturées, perdant la résistance au cisaillement nécessaire au verrouillage des granulats. Lorsque l’IP dépasse ces limites, la couche de base devient sensible au pompage — la migration de particules fines sous la pression cyclique de l’eau interstitielle générée par le passage des charges d’aéronefs. Le FHWA Tech Brief souligne que la limitation de la teneur en fines est le critère le plus important pour prévenir le pompage, l’érosion de la base et l’action du gel.

Pour les bases traitées au ciment, les exigences sur les granulats peuvent être assouplies par rapport aux bases non liées — jusqu’à 35 % passant le tamis n°200 et un IP de 10 sont permis — car le liant cimentaire stabilise les fines et empêche le pompage. Cependant, la teneur en ciment doit être augmentée pour stabiliser complètement la fraction fine plus élevée. La résistance à la compression non confinée à 7 jours (ASTM D 1633) est le principal critère de réception pour la BTC. La FAA P-210 spécifie une résistance à la compression minimale à 7 jours de 300 psi (2,1 MPa) pour la base traitée au ciment, avec une limite supérieure de 800 psi (5,5 MPa) pour éviter une rigidité excessive qui pourrait provoquer une fissuration par réflexion. Le Manuel de Laboratoire Sol-Ciment PCA (EB052) fournit des directives complètes pour déterminer la teneur optimale en ciment et la teneur en humidité par l’essai de relation humidité-densité ASTM D 558.

Pour les bases traitées à l’asphalte (P-403) , la méthode de conception Marshall (AASHTO T 245) est utilisée pour déterminer la teneur optimale en asphalte en testant des éprouvettes à différentes teneurs en liant et en mesurant la stabilité, le fluage, les vides d’air et les vides dans le granulat minéral (VGM). Les cibles de vides d’air typiques pour la BTA sont de 3 % à 8 %, ce qui est plus élevé que les cibles pour les couches de roulement (3 % à 5 %) pour assurer une certaine perméabilité pour le drainage. La granulométrie pour la BTA est généralement une taille nominale maximale dense de 25 mm (1 pouce), avec une qualité de liant inférieure à celle des couches de roulement car la BTA est protégée de l’abrasion directe du trafic et des intempéries.

Exigences de Compactage et de Densité

Le compactage est sans doute le paramètre de contrôle qualité de construction le plus critique pour les performances de la couche de base. Un compactage inadéquat — que ce soit en raison d’un nombre insuffisant de passes de rouleau, d’une teneur en humidité incorrecte ou d’une épaisseur de couche excessive — produit une couche de base qui se densifiera progressivement sous les charges du trafic, provoquant un orniérage de surface et une défaillance structurelle bien avant que la durée de vie de conception de la chaussée ne soit atteinte.

Les spécifications standard de la FAA exigent un compactage de la couche de base à 100 % de la densité sèche maximale déterminée par ASTM D698 (Proctor Standard) — l’exigence de densité la plus stricte dans la construction de chaussées. À titre de comparaison, les couches de base routières exigent généralement 95 % à 98 % de la densité Proctor Standard. L’exigence de 100 % reconnaît que les chaussées aéroportuaires doivent supporter des charges d’aéronefs significativement plus élevées que les charges des camions routiers, avec des pressions de pneu atteignant 1,5 MPa (220 psi) pour les aéronefs contre 0,7 MPa (100 psi) pour les camions. Chaque couche compactée de la base ne doit pas dépasser 150 mm (6 pouces) d’épaisseur compactée — la profondeur maximale à laquelle les équipements de compactage standard peuvent densifier efficacement un matériau granulaire. Lorsque l’épaisseur de conception dépasse 150 mm, la couche de base est construite en plusieurs levées, chacune compactée et testée indépendamment.

Le contrôle de la teneur en humidité pendant le compactage est essentiel. Le matériau doit être conditionné à moins de 2 points de pourcentage de la teneur en humidité optimale (OMC) déterminée par l’essai Proctor. À l’OMC, l’eau agit comme un lubrifiant entre les particules de granulats, leur permettant de glisser dans la disposition la plus dense possible sous l’énergie de compactage. En dessous de l’OMC, le frottement interparticulaire est trop élevé et le matériau ne peut pas être complètement densifié. Au-dessus de l’OMC, l’excès d’eau crée une pression interstitielle qui écarte les particules, empêchant le gain de densité et créant potentiellement des couches instables et « pompantes » pendant le compactage. Des essais d’humidité in situ sont requis à une fréquence minimale d’un essai par 750 m² (900 yards carrés) de matériau mis en place.

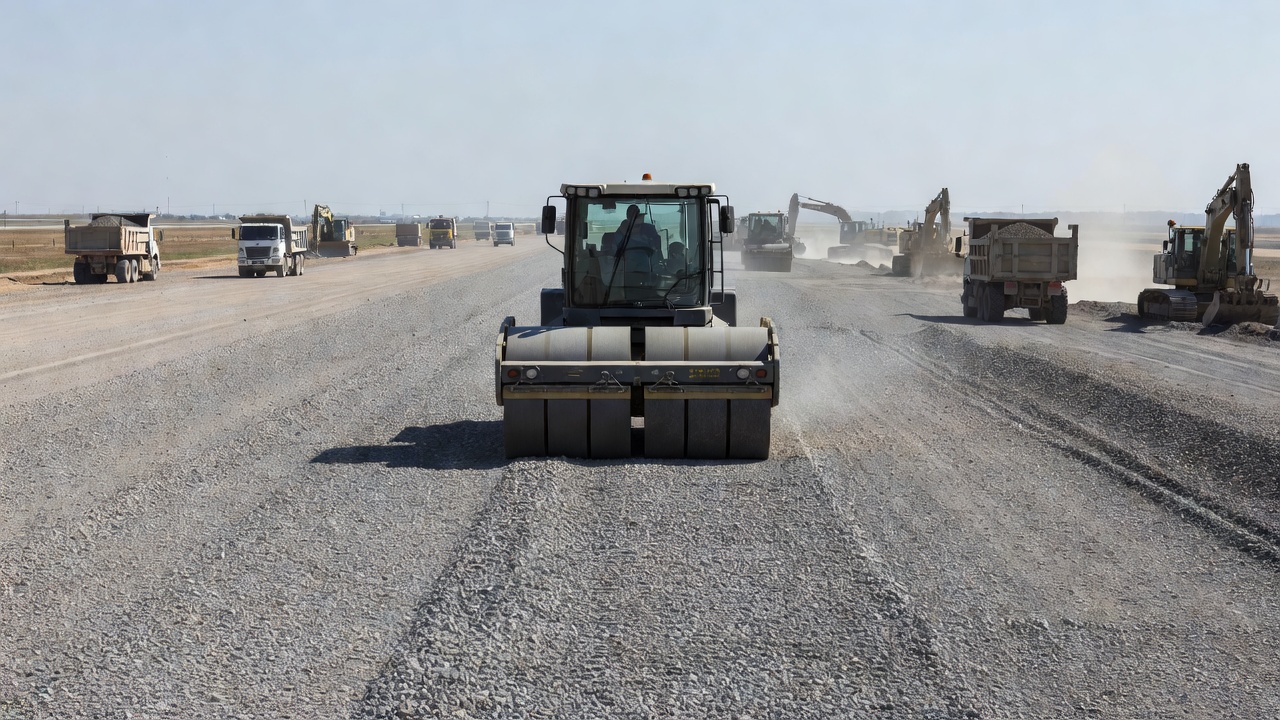

L’équipement de compactage pour les couches de base comprend des rouleaux vibrants à cylindre lisse (généralement de 10 à 18 tonnes), des rouleaux à pneus pour sceller la surface et la finition, et des plaques vibrantes pour les zones restreintes. Le nombre de passes de rouleau nécessaire pour atteindre 100 % de densité est établi par une bande d’essai construite avant le début du roulage de production. La bande d’essai — d’une longueur minimale de 30 m (100 pieds) à l’épaisseur de levée spécifiée — est compactée avec un nombre croissant de passes de rouleau, et la densité est mesurée après chaque incrément de passe jusqu’à ce que 100 % de densité soit atteint. Cela établit le schéma de compactage (nombre de passes, vitesse du rouleau, fréquence et amplitude de vibration) pour la production. Le compactage typique d’une base granulaire nécessite 6 à 10 passes d’un rouleau vibrant de 10 à 12 tonnes.

Les essais de réception pour la densité suivent un plan d’échantillonnage statistique par lot. Chaque lot équivaut à une journée de production (ne dépassant pas 2 250 m² ou 2 400 yards carrés), divisé en deux sous-lots égaux. La densité sur le terrain est déterminée par jauge nucléaire (ASTM D6938), cône de sable (ASTM D1556) ou ballon en caoutchouc (ASTM D2167). Chaque sous-lot nécessite un emplacement d’essai aléatoire, et le lot est accepté lorsque la densité moyenne est égale ou supérieure à 100 % de la densité sèche maximale du laboratoire. Si la densité est inférieure à 100 %, l’entrepreneur doit reprendre et recomparter la zone défaillante sans frais pour l’agence. Cette norme sans compromis garantit que la couche de base ne subira pas de densification supplémentaire significative sous le trafic, empêchant l’orniérage de surface qui se produit lorsqu’une base faiblement compactée se consolide sous les charges des aéronefs.

Pour les bases traitées au ciment, les exigences de compactage sont tout aussi strictes. Le mélange BTC doit être compacté à 98 % de la densité sèche maximale déterminée par ASTM D 558 (Relations Humidité-Densité des Mélanges Sol-Ciment) dans les 3 heures suivant le malaxage. La limitation de temps est essentielle car le ciment commence à s’hydrater immédiatement après l’ajout d’eau, et un compactage retardé ne peut pas surmonter le gain de résistance qui se produit pendant la prise. La planification de la construction doit tenir compte de la livraison des matériaux, de la mise en place, de l’épandage, du compactage et de la finition — le tout dans cette fenêtre de travail. Dans des conditions chaudes, venteuses ou sèches, le temps de travail peut être encore réduit, nécessitant l’utilisation de retardateurs de prise ou un séquencement de construction plus rapide.

Fonction de Drainage de la Base

L’eau dans la structure de la chaussée est largement reconnue comme la principale cause de défaillance prématurée de la chaussée, et la couche de base remplit une fonction de drainage essentielle pour évacuer l’eau infiltrée du système de chaussée. L’eau pénètre dans la chaussée par les fissures de la couche de roulement, par les bords de la chaussée, par la remontée de la nappe phréatique par capillarité et par les joints perméables des chaussées en béton. Une fois piégée dans la structure de la chaussée, l’eau provoque le ramollissement du sol support, le pompage de particules fines, le soulèvement par le gel dans les climats froids, le désenrobage accéléré de l’asphalte et la détérioration des joints des chaussées en béton.

La spécification de couche de drainage FAA P-212 prévoit une couche de base perméable à granulométrie ouverte avec une perméabilité cible de 500 à 1 500 pieds par jour (152 à 457 m/jour), conçue pour atteindre 85 % de drainage en 24 heures pour les chaussées de pistes. La couche de drainage a généralement une épaisseur de 100 à 150 mm (4 à 6 pouces) et se compose de granulats uniformes à granulométrie ouverte avec peu ou pas de fines, stabilisés avec du ciment bitumineux (1,6 % à 1,8 % en masse) ou du ciment Portland pour assurer la stabilité tout en maintenant une perméabilité élevée. La couche de drainage évacue l’eau collectée par des drains de bord — des tuyaux perforés installés dans une tranchée remplie de gravier le long du bord de la chaussée — ou par une base en remblai où la base s’étend au-delà du bord de la chaussée et l’eau s’écoule directement dans le sol adjacent ou le fossé de drainage.

La fonction de drainage de la couche de base est caractérisée par le temps de drainage — le temps nécessaire pour que la base passe d’un état complètement saturé à un état d’équilibre de la teneur en humidité. Le critère de temps de drainage FHWA spécifie que la base doit atteindre au moins 50 % de drainage en 2 heures et 85 % de drainage en 24 heures pour les chaussées aéroportuaires. Ce critère tient compte de la fréquence des précipitations, de la perméabilité du matériau de base, de la longueur de drainage (distance que l’eau doit parcourir latéralement à travers la base pour atteindre le drain de bord) et de la pente transversale de la surface de la chaussée.

La relation entre la perméabilité de la base et les performances de drainage suit la Loi de Darcy : Q = k × i × A, où Q est le débit, k est le coefficient de perméabilité, i est le gradient hydraulique (déterminé par la pente transversale de la chaussée) et A est la section transversale d’écoulement. Pour une chaussée aéroportuaire typique avec une pente transversale de 1,5 % et une longueur de drainage de 15 m (50 pieds) (la moitié de la largeur de la chaussée jusqu’au drain de bord), une base à granulométrie dense avec une perméabilité de 20 pi/jour nécessiterait plusieurs jours pour se drainer, tandis qu’une base perméable avec 1 000 pi/jour de perméabilité se draine en heures. Le Guide PCA pour les Bases Traitées au Ciment note que les bases traitées au ciment offrent naturellement une protection supérieure contre l’humidité car le liant cimentaire réduit la perméabilité et maintient la résistance même lorsqu’il est saturé, tandis que les bases granulaires non liées perdent un module significatif lors de la saturation.

La construction de base en remblai — prolongeant la couche de base latéralement au-delà du bord de la chaussée pour évacuer l’eau directement dans le sol adjacent — fournit le système de drainage le plus simple et le plus fiable, ne nécessitant ni tuyaux ni entretien. La base en remblai doit être au moins à 300 mm (12 pouces) sous le niveau fini pour empêcher l’entrée d’eau de surface et doit être protégée par un géotextile ou un filtre gradué pour empêcher la migration des fines du sol adjacent dans le matériau de base. Pour les aéroports avec des nappes phréatiques élevées ou un drainage naturel médiocre, des systèmes de drains de bord avec tuyaux collecteurs et structures d’évacuation sont requis, avec des points d’accès de nettoyage à des intervalles ne dépassant pas 100 m (300 pieds).

Couche de Base dans les Chaussées Aéroportuaires — Conception d’Épaisseur FAA

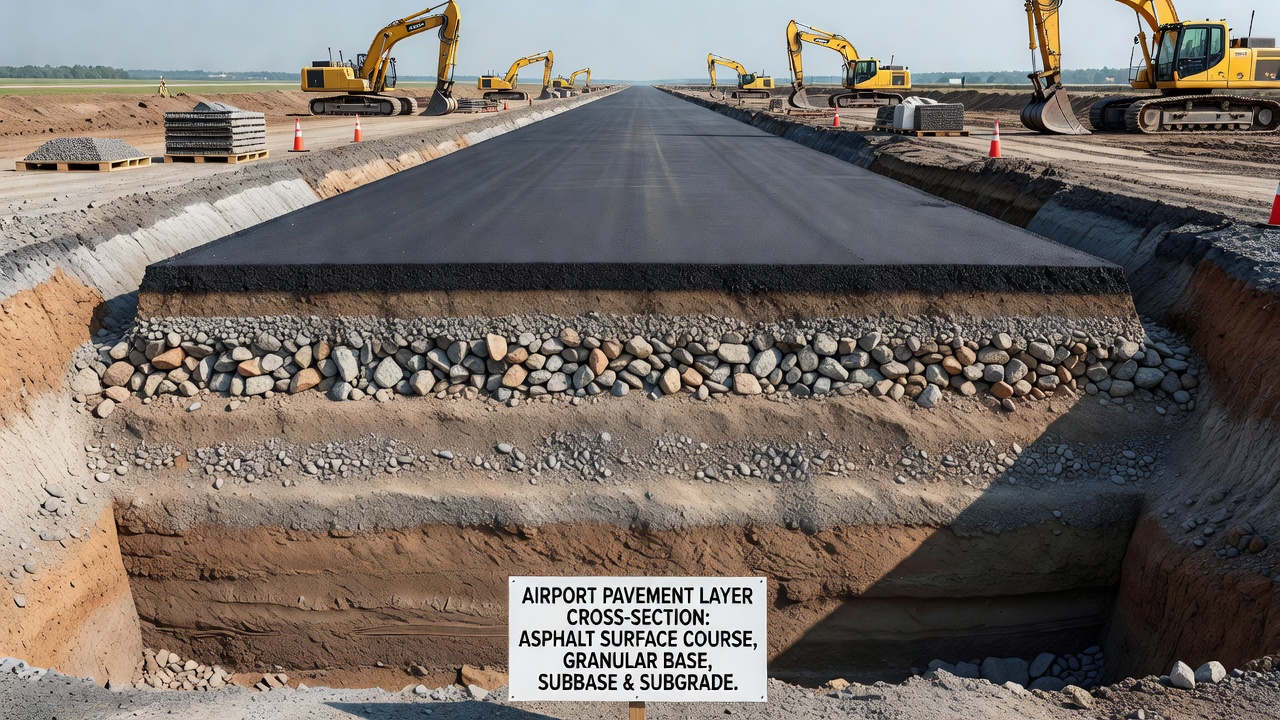

La conception de l’épaisseur des chaussées aéroportuaires aux États-Unis et dans la plupart des États membres de l’OACI suit les procédures définies dans la FAA AC 150/5320-6G (Conception et Évaluation des Chaussées Aéroportuaires) , qui a remplacé l’ancienne AC 150/5320-6F. La conception est réalisée à l’aide du logiciel FAARFIELD (Conception Élastique Multicouche Itérative pour Chaussées Rigides et Souples FAA), qui utilise la théorie élastique multicouche (LET) pour calculer les contraintes et déformations critiques dans chaque couche de la structure de chaussée sous les charges des aéronefs. L’épaisseur de la couche de base est déterminée par un processus itératif pour garantir que les déformations calculées restent en dessous des limites admissibles pour le nombre spécifié d’applications de charge des aéronefs.

FAARFIELD modélise la structure de la chaussée comme un système élastique multicouche : la couche de roulement en enrobé ou en béton (avec module et coefficient de Poisson connus), la couche de base (avec module spécifique au matériau), la couche de fondation (si présente) et le sol support (avec une profondeur semi-infinie supposée). Pour les chaussées souples, les critères de conception critiques sont la déformation de traction horizontale à la base de la surface en enrobé (contrôlant la fissuration par fatigue) et la déformation de compression verticale au sommet du sol support (contrôlant l’orniérage). Pour les chaussées rigides, le critère critique est la contrainte de traction à la base de la dalle en béton, le module de la couche de base affectant le module effectif de réaction du sol support (valeur k).

La procédure de conception FAA fournit des coupes transversales standard pour les chaussées souples et rigides. Pour les chaussées souples, l’épaisseur minimale de la couche de base est de 150 mm (6 pouces) pour la catégorie de trafic la plus élevée (20 000 départs annuels ou plus d’aéronefs pesant plus de 60 000 livres). Pour les catégories de trafic inférieures, l’épaisseur minimale de la base diminue à 100 mm (4 pouces). Le logiciel FAARFIELD peut recommander une épaisseur plus grande en fonction du mélange spécifique d’aéronefs et de la valeur CBR du sol support. Le Tableau 3-3 de la FAA dans l’AC 150/5320-6G spécifie l’épaisseur minimale de la couche de base pour chaque catégorie de zone de trafic.

Le concept d’épaisseur équivalente permet la substitution de matériaux de base de qualité supérieure avec une épaisseur réduite tout en maintenant une capacité structurelle équivalente. La résistance relative des différents matériaux de base est exprimée par le coefficient de couche — un facteur sans dimension représentant la contribution structurelle du matériau par unité d’épaisseur. Une base granulaire non liée typique a un coefficient de couche d’environ 0,14, tandis que la base traitée au ciment (BTC) a un coefficient de 0,20 à 0,28 et la base traitée à l’asphalte (BTA) a un coefficient de 0,34 à 0,40. En utilisant ces coefficients, une couche BTC de 150 mm offre une capacité structurelle équivalente à environ 200 à 300 mm de base granulaire non liée, permettant aux concepteurs d’aéroports de réduire l’épaisseur totale de la chaussée tout en maintenant la capacité structurelle.

L’article FAA P-208 (couche de base granulaire) est explicitement limité aux chaussées conçues pour des charges brutes d’aéronefs de 60 000 livres (27 200 kg) ou moins — limitant essentiellement son utilisation à l’aviation générale, aux aéroports de dégagement et aux opérations de taxi aérien. Pour les aéroports de service commercial accueillant des aéronefs tels que le Boeing 737 (masse maximale au décollage ~177 000 lbs) ou l’Airbus A320 (~172 000 lbs), l’article P-209 (couche de base granulaire concassée) est requis. Pour les aéronefs les plus lourds — Boeing 777 (~660 000 lbs) et Airbus A380 (~1 235 000 lbs) — les bases stabilisées (BTC, BTA ou béton maigre) sont généralement spécifiées, car les matériaux granulaires non liés nécessiteraient des épaisseurs irréalistes pour limiter les contraintes du sol support à des niveaux acceptables.

Indicateurs de Défaillance de la Base

Les modes de dégradation de la couche de base affectent directement l’état et l’apparence de la surface de la chaussée, ce qui rend l’identification précise des problèmes liés à la base essentielle pour l’évaluation de l’état de la chaussée. Les trois principaux mécanismes de défaillance sont le pompage, le tassement et le désenrobage, chacun avec des indicateurs de surface distincts.

Le pompage est l’éjection de matériau particulaire fin (sol de base ou de support) à travers les joints, fissures ou bords de la chaussée sous l’action des charges du trafic. Le mécanisme implique l’eau piégée dans la structure de la chaussée, les roues d’aéronefs passant sur les joints ou fissures, défléchissant la dalle de chaussée et comprimant l’eau dans la base. L’eau sous pression transporte les fines particules de la base ou du sol support en suspension, les éjectant par les ouvertures des joints au passage de la charge du trafic. Avec le temps, le pompage crée des vides sous la surface de la chaussée, une perte de soutien uniforme et une détérioration progressive de la structure de la chaussée. Dans les chaussées rigides, le pompage produit des taches de boue visibles le long des joints transversaux et longitudinaux, accompagnées de fauchage des dalles (déplacement vertical aux joints) et de fissuration des coins. Dans les chaussées souples, le pompage se manifeste par des taches de surface adjacentes aux fissures et des zones de dépression localisées. La présence de pompage indique un drainage insuffisant de la base, un excès de fines dans le matériau de base, ou un matériau de base avec un indice de plasticité supérieur aux limites des spécifications. La FAA AC 150/5320-6G Section 3.6 traite spécifiquement de la contamination et du pompage de la base et de la couche de fondation, recommandant des actions correctives telles que l’installation de drains de bord, l’injection de stabilisation des dalles et, dans les cas graves, le remplacement de la base.

Le tassement se produit lorsque la couche de base se consolide sous les charges répétées des aéronefs, généralement à la suite d’un compactage inadéquat pendant la construction, d’une saturation et d’une perte de résistance du matériau de base, ou d’une défaillance du sol support sous la base. Le tassement se manifeste par des dépressions de surface qui peuvent être localisées (autour d’un croisement de voie de roue spécifique) ou généralisées (sur une zone de chaussée entière). Dans les chaussées souples, le tassement produit un orniérage dans les voies de roue, des dépressions longitudinales et des zones de « bain d’oiseau » où l’eau s’accumule après la pluie. Dans les chaussées rigides, le tassement entraîne un fauchage des dalles, un manque de soutien des dalles provoquant des fissures de coin et de bord, et des irrégularités qui affectent la qualité de roulement pour les opérations aériennes. Le tassement différentiel — où la base se consolide davantage dans certaines zones que dans d’autres — est particulièrement problématique pour les chaussées aéronautiques car il crée des surfaces inégales qui peuvent affecter la manutention au sol des aéronefs, en particulier pour les opérations de roulage à grande vitesse et de décollage.

Le désenrobage s’applique spécifiquement aux bases traitées à l’asphalte (BTA) et fait référence à la perte d’adhésion entre le liant bitumineux et la surface des granulats due aux dommages causés par l’humidité. Le désenrobage se produit lorsque l’eau s’infiltre dans la couche de BTA et déplace le film de bitume des granulats, laissant des particules de granulats non enrobées qui perdent la contribution structurelle du liant bitumineux. Le désenrobage dans la couche de base se manifeste en surface par un désagrégement localisé (perte de granulats de surface), des plaques de perte de granulats fins et, dans les cas avancés, des fissures structurelles dans les voies de roue. Le désenrobage est accéléré par les nappes phréatiques élevées, un mauvais drainage, les cycles de gel-dégel et l’utilisation de granulats sensibles à l’humidité. Des additifs anti-désenrobage (chaux hydratée ou agents anti-désenrobage liquides) sont couramment ajoutés aux mélanges BTA dans les climats humides ou lorsque les granulats montrent une sensibilité à l’humidité lors de l’essai d’ébullition ou de l’essai d’orniérage Hamburg.

Évaluation de l’État de la Base

L’évaluation de l’état de la couche de base dans les chaussées aéroportuaires existantes nécessite une combinaison de techniques d’essais non destructifs (END) et d’investigation destructive, car la couche de base ne peut pas être observée directement sous la couche de surface. L’évaluation vise à déterminer la capacité structurelle actuelle de la base, à identifier les zones de détérioration, de dommages causés par l’humidité ou de contamination, et à établir la durée de vie résiduelle de la structure de la chaussée.

Les essais au Falling Weight Deflectometer (FWD) et Heavy Weight Deflectometer (HWD) sont la principale méthode END pour l’évaluation de la couche de base. Le HWD applique une charge d’impact de 30 à 320 kN (6 700 à 72 000 lbf) — simulant les charges des roues d’aéronefs — et mesure les déflexions de surface résultantes à plusieurs positions de capteurs (bassin de déflexion). Le bassin de déflexion mesuré est analysé par rétrocalcul — un processus mathématique itératif qui détermine le module élastique de chaque couche de chaussée (surface, base, fondation, sol support) qui produirait les déflexions mesurées. Un module de base rétrocalculé faible par rapport à la valeur de conception indique une détérioration de la base, des dommages causés par l’humidité ou une perte de verrouillage. La FAA AC 150/5320-6G Annexe C fournit des procédures détaillées pour l’analyse des données de déflexion FWD/HWD et le rétrocalcul. L’Indice de Dégradation de la Base (BDI) — défini comme la différence de déflexion entre le capteur à 300 mm et 600 mm (D300 − D600) — fournit un indicateur direct de l’état de la couche de base sans nécessiter un rétrocalcul complet.

Le radar géologique (GPR) fournit une imagerie à haute résolution de l’état de la couche de base. Les antennes GPR aéroportées fonctionnant à 1,0 à 2,0 GHz peuvent détecter : les variations d’épaisseur de la couche de base indiquant une variabilité de construction ou une érosion ; l’accumulation d’humidité dans la base (l’eau a une constante diélectrique de 81 contre 4 à 6 pour les granulats secs, provoquant de fortes réflexions radar) ; les vides sous la surface de la chaussée causés par le pompage ; et la délamination entre la base et la couche de roulement. La FAA AC 150/5320-6G Annexe E fournit des directives sur l’application du GPR pour l’évaluation des chaussées aéroportuaires, y compris les protocoles de collecte de données, les critères d’interprétation et les exigences de rapport.

Le carottage de la chaussée fournit des preuves physiques directes de l’état de la base. Des carottes traversant toute l’épaisseur de la chaussée (surface, base et jusqu’au sol support) sont extraites à des emplacements représentatifs et examinées visuellement pour : la contamination du matériau de base (intrusion de sol support) ; la teneur en humidité et les preuves de saturation ; la dégradation du matériau de base sous charge ; les conditions de liaison intercouche ; et l’intégrité structurelle des bases stabilisées (liées au ciment ou à l’asphalte). Les carottes fournissent des données d’étalonnage pour les résultats des END, confirmant les modules rétrocalculés et les interprétations GPR.

Les essais au Dynamic Cone Penetrometer (DCP) fournissent une mesure rapide de la résistance in situ des couches de base non liées. Le DCP se compose d’une tige de 16 mm (0,63 pouce) de diamètre avec une pointe conique à 60 degrés, enfoncée dans la chaussée en laissant tomber un marteau de 8 kg (17,6 lb) d’une hauteur de chute de 575 mm (22,6 pouces) — une configuration standard spécifiée dans l’ASTM D6951. Le taux de pénétration (mm par coup) est inversement corrélé au CBR in situ du matériau de base. Un taux de pénétration élevé indique un matériau de base faible, de faible densité ou saturé nécessitant une investigation supplémentaire. La FAA AC 150/5320-6G Annexe D fournit des procédures détaillées d’essai DCP et des équations de corrélation CBR spécifiquement pour l’évaluation des chaussées aéroportuaires.

Les types de dégradation de surface observés lors de l’inspection visuelle fournissent la première indication des problèmes de la couche de base. La fissuration en peau de crocodile (fatigue) dans les chaussées souples — caractérisée par des fissures interconnectées formant de petits polygones ressemblant à une peau de crocodile — indique une défaillance du soutien de la base, généralement causée par un affaiblissement de la base dû aux dommages causés par l’humidité ou à une épaisseur inadéquate pour le trafic actuel. La fissuration longitudinale dans les voies de roue des chaussées souples peut indiquer une consolidation de la base ou une rupture par cisaillement dans la base. Le fauchage (déplacement vertical aux joints) dans les chaussées rigides indique une perte de soutien de la base, généralement due au pompage. Les ruptures de coin dans les dalles en béton sont fortement associées au développement de vides sous le coin de la dalle en raison du pompage de la base. Les fissures de bord à 300 à 600 mm (12 à 24 pouces) du bord de la chaussée suggèrent une perte de soutien de la base due aux dommages causés par l’humidité au bord de la chaussée.

La méthode d’enquête de l’Indice d’État de la Chaussée (PCI) — normalisée par l’ASTM D5340 pour les chaussées aéronautiques — classifie et quantifie les dégradations de surface, mais son interprétation doit tenir compte des causes liées à la base. Une section de chaussée souple avec un PCI faible principalement dû à une fissuration en peau de crocodile nécessite une investigation de la base et une possible réhabilitation de la base, pas seulement un traitement de surface. Une section avec un PCI élevé mais un module de base rétrocalculé faible par FWD nécessite une évaluation structurelle même si la surface semble saine.

Bases Stabilisées pour Charges Lourdes

Pour les charges d’aéronefs les plus lourdes — y compris les aéronefs Code F (Airbus A380, Boeing 747-8) et les opérations Code E à haute fréquence (Boeing 777, 787, Airbus A350) — les couches de base stabilisées (BTC, BTA ou LCB) sont généralement spécifiées de préférence aux bases granulaires non liées. Les économies structurelles deviennent convaincantes à des niveaux de charge élevés : une base stabilisée de 150 mm d’épaisseur peut offrir la capacité structurelle de 250 à 400 mm de base granulaire non liée, réduisant l’épaisseur totale de la chaussée de 100 à 250 mm, ce qui se traduit par des millions de mètres cubes d’économies de granulats sur un projet de piste principale.

La base traitée au ciment (BTC) pour les charges d’aéronefs lourdes est conçue avec des résistances à la compression de 400 à 800 psi (2,8 à 5,5 MPa) à 7 jours, avec des résistances plus élevées dans la partie supérieure de cette plage pour les charges les plus lourdes. Le Guide PCA pour la BTC recommande que les épaisseurs dépassant 300 mm (12 pouces) soient construites en plusieurs levées, la première levée étant compactée, traitée et scarifiée avant la mise en place de la deuxième levée pour assurer la liaison intercouche. Pour les chaussées aéroportuaires, des épaisseurs de BTC allant jusqu’à 375 mm (15 pouces) ont été construites en deux levées. Le logiciel FAARFIELD modélise la BTC comme une couche de base stabilisée avec un module de 4 100 à 6 900 MPa, et conçoit la structure de la chaussée pour maintenir la contrainte de traction à la base de la couche BTC en dessous du module de rupture du matériau (100 à 200 psi).

La base traitée à l’asphalte (BTA) pour les charges d’aéronefs lourdes est conçue avec des valeurs de stabilité Marshall d’au moins 8,9 kN (2 000 lbs) et des valeurs de fluage de 8 à 14 (unités de 0,25 mm). Le module BTA de 2 000 à 4 000 MPa offre une capacité structurelle supérieure aux granulats non liés tout en maintenant une flexibilité qui résiste à la fissuration par réflexion qui peut se produire sous les couches BTC. Pour les chaussées d’aéronefs Code F, une épaisseur de BTA de 150 à 250 mm est typique, mise en place en une ou deux levées. Le choix du grade de liant doit tenir compte de la position de la couche de base — étant protégée des extrêmes de température directs, un grade haute température inférieur (PG 58-28 ou PG 64-22) peut être utilisé, tandis que le grade basse température doit correspondre au climat pour éviter la fissuration thermique pendant la construction.

La base en béton maigre (LCB) pour les chaussées rigides d’aéronefs lourds offre le module de réaction du sol support (valeur k) le plus élevé de tous les types de base, généralement de 800 à 1 200 pci (220 à 330 MN/m³) pour une couche LCB de 150 mm sur un sol support CBR 6. La résistance à la compression de la LCB de 750 à 1 200 psi (5,2 à 8,3 MPa) est intentionnellement maintenue en dessous de celle du béton de chaussée sus-jacent (généralement de 4 000 à 6 000 psi) pour garantir que la fissuration se produit dans la LCB plutôt que de se réfléchir à travers la dalle de chaussée. La surface de la LCB doit être traitée avec un anti-adhérent — deux couches de produit de cure à base de cire — pour empêcher l’action composite avec le béton de chaussée. Sans anti-adhérent, la LCB et le béton de chaussée agiraient comme une seule dalle monolithique plus épaisse, développant des contraintes de flexion plus élevées et se fissurant prématurément.

Pour les chaussées existantes renforcées pour accueillir des aéronefs plus lourds, la rubblisation de la chaussée en béton existante — convertissant la dalle de béton existante en une base granulaire de haute qualité verrouillée — est une technique de plus en plus courante. L’article FAA P-215 (Couche de Base en Béton Rubblisé) , introduit dans l’AC 150/5370-10H, fournit la spécification pour la rubblisation d’une chaussée en béton existante afin de créer une base pour une nouvelle couche de roulement en enrobé ou en béton. Le processus de rubblisation utilise un briseur à fréquence de résonance (ou briseur multi-têtes) pour fracturer la dalle de béton existante en morceaux généralement de 150 à 300 mm (6 à 12 pouces) de dimension maximale, produisant une couche de base avec un module de 700 à 1 400 MPa (100 000 à 200 000 psi) — intermédiaire entre les granulats non liés et la BTC. La base rubblisée élimine le potentiel de fissuration par réflexion, fournit une couche de soutien uniforme et permet de réutiliser le matériau de chaussée existant dans la structure de la chaussée plutôt que de l’enlever et de le mettre au rebut.

La qualité et l’état de la couche de base déterminent directement la capacité structurelle et la durée de vie des chaussées aéroportuaires. L’inspection et l’évaluation des types de dégradation liés à la base — pompage, tassement, fissuration en peau de crocodile, fauchage — fournissent des données essentielles pour les décisions de gestion des chaussées. La compréhension de la conception de la couche de base, des spécifications des matériaux, des exigences de compactage et des mécanismes de défaillance permet une évaluation précise de l’état de la chaussée et une planification de réhabilitation rentable.
