Fissuration en blocs dans les chaussées en asphalte

Définition et caractéristiques du motif

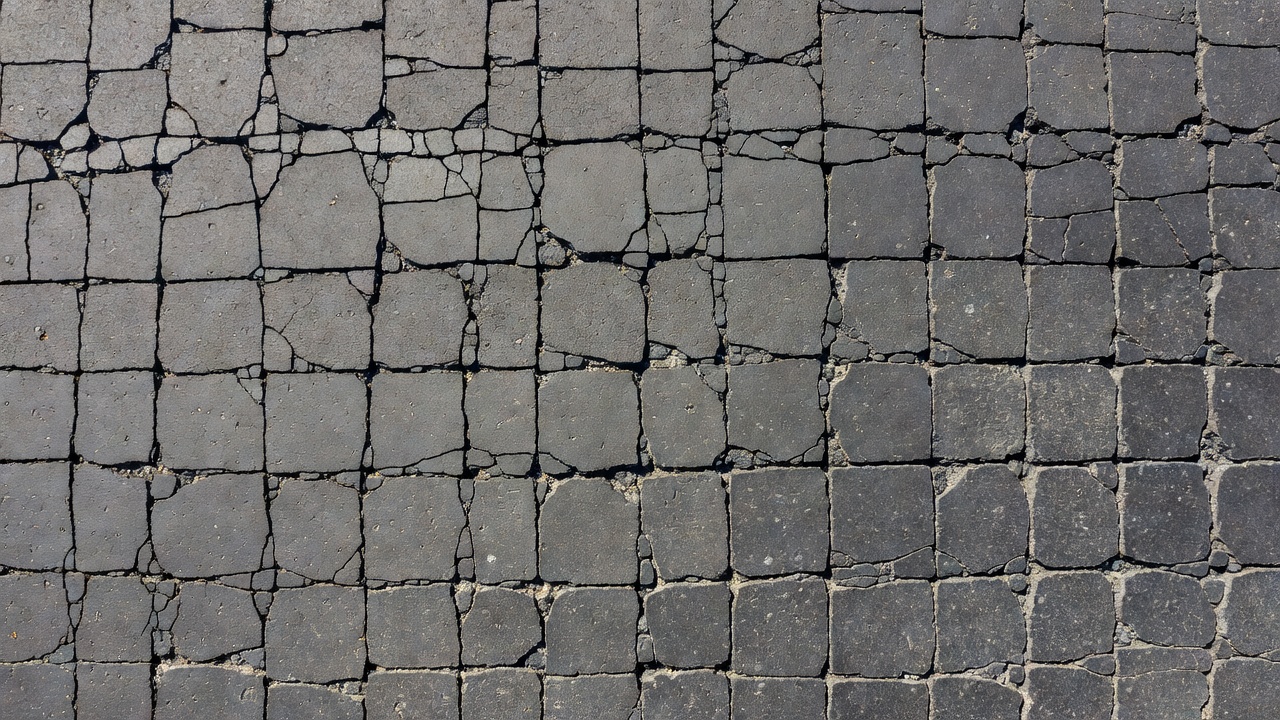

La fissuration en blocs est une dégradation de surface de chaussée définie comme un motif de fissures interconnectées qui divisent la surface en béton bitumineux (BB) en pièces approximativement rectangulaires. Selon le Manuel d’identification des dégradations FHWA Long-Term Pavement Performance (LTPP) (Cinquième édition révisée, FHWA-HRT-13-092), la fissuration en blocs — classée comme type de dégradation ACP 2 — produit des blocs rectangulaires dont la taille varie d’environ 0,1 à 10 mètres carrés (environ 0,3 m × 0,3 m à 3 m × 3 m). Le Manuel d’identification des dégradations PAVER™ du Corps des ingénieurs de l’armée américaine pour les chaussées aéroportuaires spécifie une plage similaire, définissant les blocs comme allant d’environ 1 pied sur 1 pied à 10 pieds sur 10 pieds (0,3 m × 0,3 m à 3 m × 3 m), et lui attribue le code de dégradation 43 dans le système PAVER.

La caractéristique déterminante qui distingue la fissuration en blocs des autres types de fissures est la géométrie rectangulaire et la grande taille des blocs. Le motif de fissures ressemble à une grille grossière ou à un réseau divisant la surface de la chaussée en blocs approximativement équidimensionnels — ni predominantement longitudinaux ni transversaux, mais formant une tessellation bidimensionnelle. Cela la distingue de la fissuration longitudinale (principalement parallèle à l’axe central) et de la fissuration transversale (principalement perpendiculaire à l’axe central), qui sont toutes deux des caractéristiques linéaires essentiellement unidimensionnelles.

Le manuel FHWA LTPP spécifie qu’une occurrence de fissuration en blocs doit avoir au moins 15 mètres de long avant d’être classée comme telle. Ce critère de longueur minimale garantit que les réseaux de fissures isolés et de petite taille ne sont pas classés par erreur comme une fissuration en blocs systématique. De plus, les fissures longitudinales limites dans une zone de fissuration en blocs ne sont pas évaluées séparément — elles sont considérées comme des composantes intégrantes du motif de fissuration en blocs lui-même. Si une fissuration de fatigue existe dans la zone de fissuration en blocs, la surface mesurée de fissuration en blocs est réduite de la surface de fissuration de fatigue, évitant ainsi un double comptage des dégradations.

La fissuration en blocs se produit normalement sur une grande proportion de la surface de la chaussée, couvrant parfois toute la largeur de la voie ou s’étendant sur plusieurs voies. Cependant, elle se manifeste parfois uniquement dans les zones non circulées telles que les voies de stationnement, les accotements ou les terre-pleins centraux — une caractéristique diagnostique clé confirmant sa nature non liée au trafic. Ce modèle de distribution spatiale est fondamentalement différent de la fissuration de fatigue, qui est strictement confinée aux voies de roulement.

Le motif de fissures présente typiquement une hiérarchie de fissures, où les fissures primaires plus grandes définissent les principaux contours des blocs et des fissures secondaires plus fines peuvent apparaître à l’intérieur des blocs individuels à mesure que la dégradation progresse. Les bords des fissures peuvent être verticaux (non écaillés) aux premiers stades, mais à mesure que la dégradation progresse sous l’effet des cycles thermiques et de l’infiltration d’humidité, les faces des fissures peuvent s’écailler — s’élargissant progressivement et perdant de la matière sur les bords. Aux stades avancés, une fissuration aléatoire peut se développer adjacente aux fissures primaires délimitant les blocs, une indication que la dégradation passe d’une sévérité modérée à élevée.

Causes : vieillissement du liant, contraction thermique et changement de volume

La fissuration en blocs provient du comportement thermo-volumétrique du béton bitumineux vieilli, et non de la fatigue structurelle induite par le trafic. Trois mécanismes interdépendants conduisent à la formation et à la propagation de la fissuration en blocs : (1) le vieillissement oxydatif du liant bitumineux, (2) les contraintes de contraction thermique dues aux cycles thermiques journaliers, et (3) le retrait volumétrique du mélange bitumineux au fil du temps.

Vieillissement oxydatif du liant bitumineux

Le liant bitumineux — le ciment à base d’hydrocarbures qui enrobe les granulats et lie le mélange — subit une transformation chimique progressive lorsqu’il est exposé à l’oxygène atmosphérique. Ce processus, appelé vieillissement oxydatif, se déroule en deux phases distinctes : le vieillissement à court terme pendant la production, le transport et la mise en œuvre du mélange à chaud (où le liant est exposé à des températures élevées de 150–180 °C et à des conditions de film mince), et le vieillissement à long terme pendant la durée de vie de la chaussée (années à décennies à température ambiante). Le vieillissement à long terme est le principal contributeur à la fissuration en blocs.

La chimie du vieillissement oxydatif implique la réaction des molécules d’oxygène avec les sites réactifs des hydrocarbures de l’asphalte, particulièrement les atomes de carbone benzyliques adjacents aux cycles aromatiques et les groupes fonctionnels contenant du soufre. Cette oxydation forme des groupes fonctionnels polaires contenant de l’oxygène — principalement des cétones (C=O) et des sulfoxydes (S=O) — qui modifient considérablement la structure colloïdale du liant. L’asphalte passe d’une dispersion de type sol (où les micelles d’asphaltène flottent relativement librement dans la phase malténique) vers une structure de type gel (où les asphaltènes forment un réseau interconnecté de plus en plus rigide). La conséquence pratique est une augmentation spectaculaire de la rigidité du liant (module de cisaillement complexe G*) et une diminution correspondante de l’angle de phase (δ), indiquant un passage d’un comportement viscoélastique à un comportement élastique-fragile.

Les principales mesures de laboratoire qui suivent cette progression du vieillissement comprennent l’indice de pénétration, le point de ramollissement, le paramètre G*/sinδ du rhéomètre à cisaillement dynamique (DSR) et la rigidité au fluage et la valeur m du rhéomètre à flexion de poutre (BBR) à basses températures. Les liants vieillis présentent des points de ramollissement plus élevés, des valeurs de pénétration plus faibles, des paramètres de déformation permanente DSR plus élevés et, de manière critique, des rigidités BBR plus élevées avec des valeurs m plus faibles — indiquant une capacité réduite de relaxation des contraintes à basses températures. Lorsque la rigidité BBR dépasse 300 MPa ou que la valeur m tombe en dessous de 0,300 à la température de conception basse plus 10 °C (selon les spécifications Superpave), le liant est considéré comme excessivement vieilli et susceptible à la fissuration thermique.

La volatilisation des fractions hydrocarbonées plus légères (saturés et certains aromatiques) contribue également au durcissement du liant, particulièrement dans les climats chauds et pour les chaussées à forte teneur en vides d’air qui permettent une plus grande diffusion d’oxygène. Le Modèle chimio-mécanique de vieillissement oxydatif du liant bitumineux de la FHWA (FHWA-HRT-15-052) quantifie ce processus en utilisant la croissance de la zone carbonyle en fonction de la température, de la pression d’oxygène et du temps, permettant de prédire les taux de rigidification du liant dans des conditions climatiques spécifiques.

Contraintes de contraction thermique

Le béton bitumineux, comme tous les matériaux, se dilate lorsqu’il est chauffé et se contracte lorsqu’il est refroidi. Le coefficient de contraction thermique pour les mélanges bitumineux denses typiques varie d’environ 2,0 × 10⁻⁵ à 3,5 × 10⁻⁵ par °C, ce qui signifie qu’une baisse de température de 30 °C produit une déformation thermique de 600 à 1050 microdéformations. Pour un liant frais et flexible, ces déformations thermiques sont accommodées par relaxation viscoélastique — le liant s’écoule et dissipe la contrainte accumulée. Cependant, à mesure que le liant vieillit et se rigidifie, sa capacité de relaxation des contraintes diminue, et les déformations de contraction thermique génèrent des contraintes de traction qui peuvent dépasser la résistance réduite à la fracture du matériau vieilli.

Le cycle thermique journalier — l’oscillation quotidienne entre les températures maximales diurnes et minimales nocturnes — crée un mécanisme de type fatigue répétitive au niveau du matériau. Chaque cycle de refroidissement induit une contrainte thermique de traction ; chaque cycle de réchauffement la libère partiellement. Après des milliers de cycles, des micro-dommages s’accumulent à l’interface liant-granulat et dans le film de liant lui-même, finissant par coalescer en fissures visibles. Ce mécanisme est le plus prononcé dans les climats aux grandes amplitudes thermiques journalières (par exemple, les environnements désertiques et de haute altitude), où les écarts de température quotidiens de 20–30 °C sont courants.

La fissuration débute à la surface de la chaussée où (a) le liant vieillit le plus rapidement en raison de l’exposition directe à l’oxygène, aux rayons ultraviolets et à la chaleur, (b) les gradients thermiques sont les plus prononcés lors du refroidissement, et (c) les contraintes de traction sont les plus élevées en raison du taux de refroidissement différentiel entre la surface et les couches sous-jacentes. Une fois initiées, les fissures se propagent vers le bas à travers la couche d’asphalte, créant les fissures caractéristiques traversant toute l’épaisseur de la fissuration en blocs. La nature interconnectée du motif provient du fait que les contraintes thermiques sont biaxiales — agissant simultanément dans les directions longitudinale et transversale — produisant un réseau de fissures plutôt que des fissures unidirectionnelles.

Retrait volumétrique

Au-delà de la contraction thermique réversible, le béton bitumineux subit un retrait volumétrique irréversible à mesure que le liant vieillit et se densifie. Ce retrait, bien que faible en magnitude absolue (typiquement de l’ordre de 0,1 à 0,5 % de déformation linéaire sur des décennies), introduit des contraintes de traction permanentes dans la couche de chaussée sous contrainte. Ces contraintes de retrait s’ajoutent aux contraintes thermiques cycliques et accélèrent l’apparition de la fissuration en blocs, particulièrement dans les chaussées à faible emboîtement des granulats ou à forte teneur en liant qui fournit plus de matière sujette au retrait.

Influence de la formulation du mélange et de la construction

La susceptibilité d’une chaussée en asphalte à la fissuration en blocs est fortement influencée par les paramètres de formulation du mélange. La classe de performance (PG) du liant est le facteur le plus critique — l’utilisation d’un liant avec une classe PG à basse température adaptée au climat (par exemple, PG XX-28 ou XX-34 pour les régions froides) offre une résistance supérieure à la fissuration thermique. La teneur en vides d’air au moment de la construction joue également un rôle significatif : des vides d’air en place plus élevés (supérieurs à 8 %) permettent une plus grande diffusion d’oxygène dans toute l’épaisseur de la chaussée, accélérant le vieillissement oxydatif. La teneur effective en liant (le volume de liant non absorbé dans les pores des granulats) et l’épaisseur du film autour des particules de granulats déterminent la capacité du liant à absorber les déformations avant fracture — les films plus minces vieillissent plus vite et offrent moins de résistance à la fissuration. Enfin, la granulométrie affecte les propriétés thermiques : les mélanges à granulométrie discontinue et ouverte présentent généralement une conductivité thermique plus faible et des distributions de contraintes thermiques différentes par rapport aux mélanges denses.

Classification de sévérité FHWA LTPP

Le programme FHWA LTPP, la base de données de performance des chaussées la plus étendue au monde, définit une classification rigoureuse à trois niveaux de sévérité pour la fissuration en blocs, qui est utilisée comme référence standard par la plupart des agences routières mondiales. Ces niveaux de sévérité sont basés sur la largeur moyenne des fissures et la présence de fissuration aléatoire adjacente.

Sévérité faible (L)

La fissuration en blocs de faible sévérité est définie par deux conditions : (1) fissures d’une largeur moyenne ≤ 6 mm (environ 1/4 de pouce), ou (2) fissures scellées où le produit de scellement est en bon état et la largeur d’origine de la fissure ne peut être déterminée. À ce stade, les bords des fissures sont verticaux et non écaillés, les blocs restent complètement imbriqués, et il n’y a pas de perte de matériau de la chaussée. La dégradation est principalement esthétique à ce stade, bien que les fissures offrent des voies d’infiltration d’humidité qui peuvent accélérer la détérioration du sol de fondation si elles ne sont pas traitées.

Sévérité modérée (M)

La fissuration en blocs de sévérité modérée comprend : (1) fissures d’une largeur moyenne > 6 mm et ≤ 19 mm (environ 1/4 à 3/4 de pouce), ou (2) toute fissure d’une largeur moyenne ≤ 19 mm qui présente une fissuration aléatoire adjacente de faible sévérité dans un rayon de 0,3 m (environ 1 pied) de la fissure primaire. La fissuration aléatoire est considérée comme adjacente lorsqu’elle se trouve à moins de 0,3 m de la dégradation primaire. À ce niveau de sévérité, les bords des fissures peuvent montrer un léger écaillage, une fissuration secondaire commence à se développer à l’intérieur des blocs, et la rugosité de la chaussée a augmenté de manière mesurable. L’intégrité structurelle de la couche de chaussée commence à être compromise, bien que l’imbrication complète entre les blocs soit généralement maintenue.

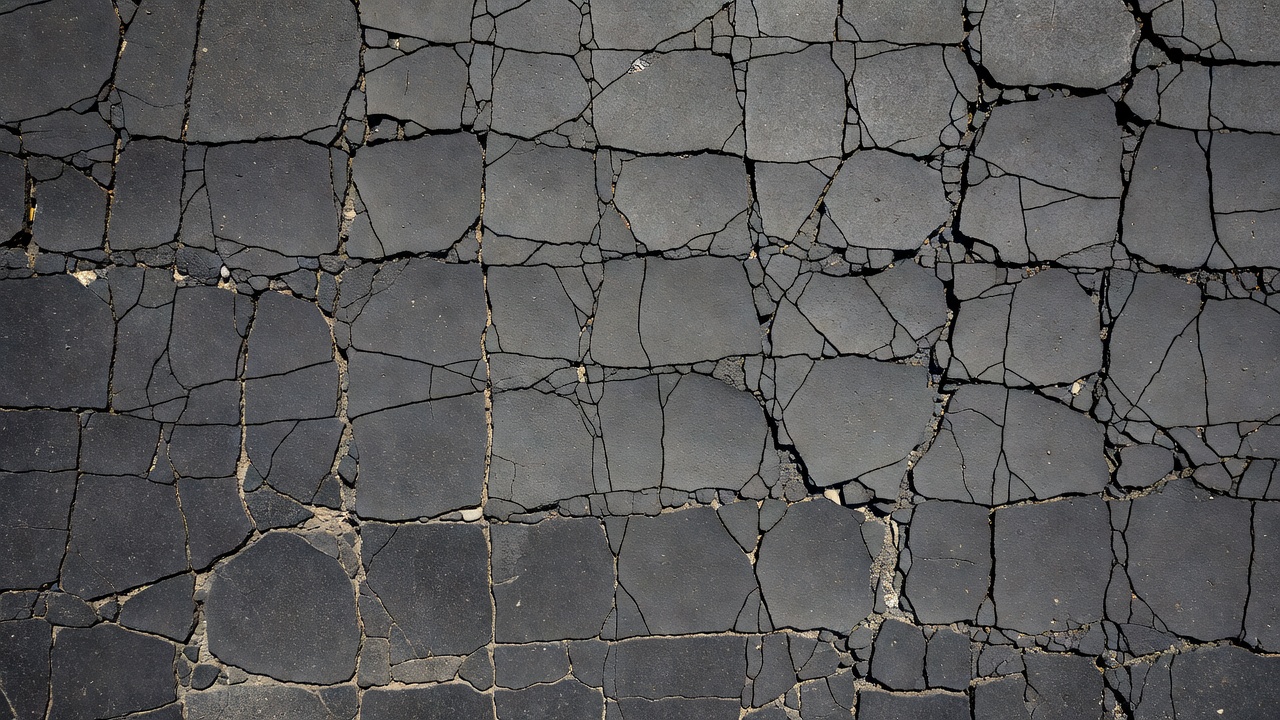

Sévérité élevée (H)

La fissuration en blocs de sévérité élevée est définie par : (1) fissures d’une largeur moyenne > 19 mm (environ 3/4 de pouce), ou (2) toute fissure d’une largeur moyenne ≤ 19 mm qui présente une fissuration aléatoire adjacente de sévérité modérée à élevée dans un rayon de 0,3 m de la fissure primaire. À ce niveau de sévérité, les bords des fissures sont typiquement écaillés ou descellés, les blocs peuvent présenter un certain mouvement indépendant sous l’effet du trafic, la fissuration secondaire et tertiaire est étendue à l’intérieur des blocs individuels, et il peut y avoir des matériaux meubles sur les bords des fissures représentant un danger de corps étrangers (FOD) sur les chaussées aéroportuaires. La fissuration en blocs de sévérité élevée représente un état de détérioration significative de la chaussée nécessitant une réhabilitation structurelle plutôt qu’un entretien préventif.

Classification de sévérité PAVER pour les aéroports

Le système PAVER du Corps des ingénieurs de l’armée américaine — utilisé pour la gestion des chaussées aéroportuaires selon la STANAG 7181 et l’ASTM D5340 — utilise une classification de sévérité légèrement différente avec un accent sur le potentiel FOD :

L’accent mis sur les FOD est essentiel pour les applications aéroportuaires : les particules de granulats détachées des bords écaillés des fissures peuvent être ingérées par les réacteurs, causant des dommages catastrophiques. Cette préoccupation élève l’urgence des réparations de la fissuration en blocs sur les aéroports par rapport aux applications routières.

Comment mesurer

Selon le protocole FHWA LTPP, la fissuration en blocs est enregistrée comme la surface affectée en mètres carrés à chaque niveau de sévérité. Si différents niveaux de sévérité coexistent dans une même zone et ne peuvent être distingués de manière fiable, la zone entière est évaluée au niveau de sévérité le plus élevé présent. Là où la fissuration en blocs et la fissuration de bord se chevauchent, les deux sont évaluées séparément. Une règle de mesure critique : si une fissuration de fatigue existe dans la zone de fissuration en blocs, la surface de fissuration en blocs est réduite de la surface de fissuration de fatigue pour éviter le double comptage. Le système PAVER mesure également la fissuration en blocs en pieds carrés (ou mètres carrés) de surface.

La mesure de la largeur de fissure elle-même suit la norme LTPP illustrée à la Figure 1 du Manuel d’identification des dégradations : une jauge de fissure ou une carte de comparaison est placée perpendiculairement à la fissure à plusieurs emplacements représentatifs, et la largeur moyenne est calculée. Pour les fissures scellées, l’évaluation de l’état du produit de scellement prend en compte l’adhérence aux parois de la fissure, la présence d’interstices ou de décollement, l’oxydation ou le durcissement du produit de scellement, et l’affaissement sous la surface de la chaussée.

Différenciation d’avec la fissuration en peau de crocodile et la fissuration de retrait

L’identification correcte de la fissuration en blocs par rapport aux dégradations d’apparence similaire est essentielle car chaque type de dégradation indique des conditions de chaussée fondamentalement différentes, nécessite des stratégies de réparation différentes et a des implications différentes pour la durée de vie résiduelle.

Fissuration en blocs vs. fissuration en peau de crocodile (de fatigue)

La distinction entre la fissuration en blocs et la fissuration en peau de crocodile est l’un des diagnostics différentiels les plus critiques dans l’évaluation de l’état des chaussées. Le tableau suivant résume les caractéristiques distinctives clés :

L’emplacement spatial de la fissuration est le différenciateur de terrain le plus fiable. Si la fissuration interconnectée existe dans les voies de roulement, elle doit être soigneusement évaluée pour une classification comme fissuration de fatigue — surtout si la taille des blocs est petite et les angles aigus. Si le même motif de fissuration existe sur toute la largeur de la voie, y compris les zones entre les voies de roulement et sur les bords de voie où le trafic est minimal, la fissuration en blocs est la classification correcte. Le manuel FHWA LTPP traite spécifiquement du scénario où les deux dégradations coexistent : la surface de fissuration en blocs est réduite de la surface de fissuration de fatigue, et les deux sont enregistrées à leurs niveaux de sévérité respectifs.

Fissuration en blocs vs. fissuration de retrait

La fissuration de retrait, parfois appelée fissuration de retrait transversale ou fissuration de dessiccation lorsqu’elle est causée par la perte d’humidité dans les couches sous-jacentes, peut ressembler superficiellement à la fissuration en blocs. Les points de différenciation comprennent :

• Les fissures de retrait dans l’asphalte se présentent généralement comme un réseau de fines fissures capillaires superficielles qui peuvent ne pas pénétrer toute l’épaisseur de la couche d’asphalte. En revanche, les fissures en blocs traversent généralement toute l’épaisseur de la couche d’asphalte.
• La fissuration de retrait est souvent associée aux assises traitées au ciment (CTB) ou aux sols de fondation stabilisés à la chaux où le retrait de séchage de la couche traitée se propage vers le haut. La fissuration en blocs prend naissance dans la couche d’asphalte elle-même.
• Les motifs de fissuration de retrait peuvent être plus irréguliers et polygonaux que le motif distinctement rectangulaire de la fissuration en blocs.
• La fissuration de retrait apparaît typiquement plus tôt dans la vie de la chaussée (dans les 1 à 3 premières années pour le retrait lié aux CTB) par rapport à la fissuration en blocs, qui se développe après des années de vieillissement du liant.

Fissuration en blocs vs. fissuration longitudinale et transversale

Lorsque les blocs deviennent extrêmement grands (> 3 m de côté ou environ 10 pieds), la dégradation passe de la fissuration en blocs aux classifications distinctes de fissuration longitudinale et fissuration transversale. Le manuel FHWA LTPP établit cette limite implicitement par la plage de taille de blocs de 0,1 à 10 m². Les blocs plus grands indiquent que le champ de contraintes thermiques n’a pas encore produit une densité de fissures suffisante pour former un véritable motif en blocs, et les fissures longitudinales et transversales individuelles doivent être évaluées indépendamment plutôt que comme une dégradation de fissuration en blocs unifiée.

Mesure : taille des blocs, largeur des fissures et surface affectée

La mesure quantitative de la fissuration en blocs implique trois paramètres principaux, chacun contribuant à la classification de sévérité et aux calculs de l’indice de condition de chaussée.

Largeur moyenne des fissures

La largeur des fissures est le principal déterminant du niveau de sévérité selon les systèmes FHWA LTPP et PAVER. La mesure suit une procédure standardisée : une jauge de largeur de fissure, une carte de comparaison ou un système d’imagerie numérique est utilisé à plusieurs emplacements représentatifs le long de la fissure, et la moyenne arithmétique est calculée. Le manuel FHWA LTPP spécifie que la largeur de fissure doit être mesurée perpendiculairement à la face de la fissure, comme illustré à la Figure 1 de FHWA-HRT-13-092. Pour les fissures de largeur très variable, les mesures doivent être prises à intervalles réguliers (par exemple, tous les 0,5 m) le long de la fissure, et la largeur moyenne utilisée pour l’attribution de la sévérité. La recherche a montré que la mesure de la largeur de fissure à l’aide d’imagerie haute résolution calibrée peut atteindre une précision de ±1 mm, comparable aux mesures de jauge de terrain.

Taille des blocs

La taille des blocs — généralement exprimée en surface de bloc en mètres carrés ou pieds carrés — est utilisée principalement pour la classification plutôt que pour l’évaluation de la sévérité. Les blocs plus petits qu’environ 0,1 m² (1 pi²) suggèrent que la dégradation doit être évaluée comme une possible fissuration de fatigue plutôt que comme une fissuration en blocs. Les blocs plus grands qu’environ 10 m² (100 pi²) suggèrent que la fissuration est mieux classée comme des fissures longitudinales et transversales distinctes. Les tailles de blocs les plus courantes observées dans les relevés de terrain se situent dans la plage de 0,5 à 5 m² (5–50 pi²), représentant l’espacement d’équilibre des fissures pour les mélanges bitumineux typiques soumis à des contraintes thermiques.

La taille moyenne des blocs dans une zone dégradée donne un aperçu de la sévérité du vieillissement du liant et de l’historique des contraintes thermiques. La recherche utilisant la base de données LTPP a montré que la taille des blocs tend à diminuer avec le temps à mesure que des fissures secondaires se développent à l’intérieur des blocs existants — un phénomène analogue à la subdivision progressive des coulées de basalte en refroidissement ou de la boue en séchant. Une chaussée qui présente initialement des blocs de 3 à 5 m² peut, après 5 à 10 années supplémentaires de vieillissement, développer des blocs de 0,5 à 1 m² à mesure que de nouvelles fissures coupent les blocs originaux.

Surface affectée

La surface totale affectée par la fissuration en blocs — mesurée en mètres carrés (FHWA LTPP) ou en pieds carrés (PAVER) — est la principale donnée d’entrée dans le calcul de l’Indice de condition de chaussée (PCI) selon l’ASTM D5340 (aéroports) et l’ASTM D6433 (routes et parkings). La surface affectée est la zone de la section de chaussée dans laquelle le motif de fissuration en blocs existe, enregistrée séparément pour chaque niveau de sévérité. Les règles procédurales suivantes s’appliquent :

1. La zone est délimitée en fonction de l’étendue du motif de fissures interconnectées, et non de la somme des longueurs de fissures individuelles.
2. Si différents niveaux de sévérité existent dans des sous-zones distinguables, ils sont enregistrés séparément.
3. Si les niveaux de sévérité ne peuvent être distingués de manière fiable, la zone entière est évaluée au niveau de sévérité le plus élevé présent.
4. Les zones de fissuration de fatigue dans la zone de fissuration en blocs sont exclues de la mesure de fissuration en blocs.
5. Une occurrence doit avoir au moins 15 m d’étendue longitudinale pour être classée comme fissuration en blocs.

Pour le calcul du PCI, la densité de dégradation mesurée (surface affectée en pourcentage de la surface totale de la section) pour chaque niveau de sévérité est utilisée pour déterminer les valeurs de déduction à partir des courbes de valeurs de déduction standard. Pour la fissuration en blocs, les valeurs de déduction sont relativement modestes par rapport aux dégradations structurelles comme la fissuration en peau de crocodile ou l’orniérage, reflétant sa caractérisation comme un défaut de surface plutôt que structurel.

Implications pour l’état de la chaussée

La fissuration en blocs a des implications spécifiques pour la performance, la sécurité et la durée de vie résiduelle de la chaussée qui diffèrent des autres dégradations de fissuration.

Implications structurelles

La fissuration en blocs est classée comme une dégradation non liée au trafic, ce qui signifie qu’elle n’indique pas directement une insuffisance structurelle du système de chaussée. Une chaussée présentant une fissuration en blocs peut encore posséder une capacité structurelle adéquate pour supporter les charges de trafic, à condition que la fissuration n’ait pas progressé à un niveau de sévérité où l’infiltration d’humidité a causé un affaiblissement du sol de fondation. C’est une distinction cruciale avec la fissuration en peau de crocodile, qui signifie directement une défaillance structurelle.

Cependant, à mesure que la fissuration en blocs progresse vers des niveaux de sévérité modérée et élevée, plusieurs mécanismes peuvent transformer une dégradation de surface non structurelle en un problème structurel : (1) l’infiltration d’humidité à travers les fissures larges non scellées sature et affaiblit la base et le sol de fondation, réduisant le support structurel ; (2) l’écaillage des fissures et l’usure des bords réduisent l’épaisseur effective de la couche d’asphalte ; (3) la perte d’emboîtement des granulats entre les faces des fissures élimine le transfert de charge, augmentant les déformations de traction dans l’asphalte intact restant. Pour cette raison, les agences traitent généralement la fissuration en blocs de faible sévérité comme un problème d’entretien mais classent la fissuration en blocs de sévérité modérée et élevée comme une priorité de réhabilitation.

Rugosité et qualité de roulement

La fissuration en blocs augmente la rugosité de la chaussée mesurée par l’Indice de rugosité international (IRI). Les bords des fissures, même lorsqu’ils ne sont pas visiblement écaillés, créent des discontinuités dans le profil de surface de la chaussée qui sont détectées par les profileurs inertiels. La contribution à la rugosité est généralement modérée — significativement moindre que celle des nids-de-poule, des déformations ou de l’orniérage sévère — mais augmente de manière non linéaire avec la largeur des fissures. Des études sur les données LTPP ont montré que la fissuration en blocs de sévérité élevée peut augmenter l’IRI de 0,2 à 0,5 m/km, une augmentation mesurable mais non dramatique.

Résistance au glissement et sécurité

Les surfaces de chaussée fissurées présentent une résistance au glissement réduite par rapport aux surfaces intactes, particulièrement dans des conditions humides où l’eau s’accumule dans les fissures et réduit le contact de micro-texture entre le caoutchouc du pneu et la surface de la chaussée. De plus, les bords écaillés des fissures produisent des granulats meubles à la surface de la chaussée, réduisant davantage la friction. Sur les chaussées aéroportuaires, les particules détachées de la fissuration en blocs écaillée présentent un danger critique de FOD pour les réacteurs. Les programmes de gestion des chaussées aéroportuaires de l’US Air Force et de la Navy signalent spécifiquement la fissuration en blocs de sévérité élevée pour réparation immédiate en fonction du risque FOD, indépendamment du PCI calculé.

Calendrier et coût d’entretien

L’importance économique de la fissuration en blocs réside dans sa nature progressive et le coût croissant de l’entretien différé. La fissuration en blocs de faible sévérité peut être traitée efficacement et à moindre coût par scellement des fissures pour un coût d’environ 1 à 3 $ par mètre linéaire de fissure. Si elle n’est pas traitée, les fissures s’élargissent, la fissuration secondaire se développe, les dommages dus à l’humidité s’accumulent dans la base, et la réparation nécessaire passe du scellement de fissures au rapiéçage partiel, puis au fraisage et rechargement complet — avec des coûts augmentant par facteurs de 5 à 20. Les analyses de coût sur le cycle de vie démontrent systématiquement qu’une intervention précoce pour la fissuration en blocs produit des économies significatives en valeur actualisée nette.

Détection par vision par ordinateur

La détection et la classification automatisées de la fissuration en blocs à partir d’images numériques sont devenues un domaine mature dans l’ingénierie des chaussées, grâce aux avancées en vision par ordinateur, en apprentissage automatique et à la disponibilité de données de surface de chaussée haute résolution provenant de véhicules d’inspection automatisés et de drones.

Extraction de caractéristiques basée sur l’image

Les approches traditionnelles de vision par ordinateur pour la classification des motifs de fissures reposent sur l’extraction de caractéristiques conçues manuellement suivie d’une classification par apprentissage automatique. Pour la fissuration en blocs, les caractéristiques discriminantes comprennent :

• Réponses de filtres orientables : des filtres orientables gaussiens orientés à plusieurs angles (0°, 45°, 90°, 135°) détectent les bords des fissures et leurs orientations. La fissuration en blocs produit des réponses de filtre significatives aux orientations orthogonales (0° et 90°), tandis que la fissuration longitudinale produit des réponses dominantes à une seule orientation.
• Intégrales de projection : les intégrales de projection horizontale (IPH) et verticale (IPV) calculées à partir d’images filtrées pour les bords révèlent la distribution de la masse de fissures le long de chaque axe. La fissuration en blocs produit des profils de projection forts et distribués dans les directions horizontale et verticale, reflétant la nature bidimensionnelle du réseau de fissures.
• Analyse des composants connectés : après le seuillage binaire des pixels de fissure, l’étiquetage des composants connectés identifie les segments de fissure. La distribution du rapport d’aspect des régions fermées différencie la fissuration en blocs (régions avec rapports d’aspect proches de 1,0) de la fissuration linéaire (régions avec rapports d’aspect élevés).
• Caractéristiques de texture GLCM : les statistiques de matrice de co-occurrence des niveaux de gris — incluant le contraste, la corrélation, l’énergie et l’homogénéité — capturent la signature texturale des surfaces de chaussée fissurées en blocs. La fissuration en blocs augmente le contraste et réduit l’homogénéité par rapport à une chaussée intacte.

Approches d’apprentissage profond

Les réseaux de neurones convolutionnels (CNN) sont devenus l’approche dominante pour la classification automatisée des fissures de chaussée, atteignant des taux de précision supérieurs à 93 % pour la reconnaissance de motifs de fissures multi-classes. Hoang et Nguyen (2023), publiant dans le Journal of Soft Computing in Civil Engineering, ont démontré un système utilisant les architectures Light Gradient Boosting Machine (LightGBM), Deep Neural Network (DNN) et CNN pour classifier 12 000 échantillons d’images de chaussées en six catégories incluant sans fissure, longitudinale, transversale, diagonale, fatigue mineure et fatigue sévère. Le LightGBM a obtenu la meilleure performance avec une précision > 96 % et un coefficient Kappa de Cohen > 0,88.

Les systèmes de détection modernes utilisent des architectures telles que U-Net et DeepLab pour la segmentation sémantique des pixels de fissure, suivie d’une classification post-traitement des motifs de fissures segmentés en types de dégradation. La logique de classification pour la fissuration en blocs évalue typiquement :

1. La densité de fissuration : le rapport des pixels de fissure au nombre total de pixels dans une région d’intérêt.
2. La connectivité des fissures : le degré auquel les segments de fissure détectés forment des polygones fermés.
3. La géométrie des régions : la surface, le périmètre, la circularité et la rectangularité des régions délimitées par les fissures.
4. L’entropie d’orientation : la diversité des orientations des fissures — la fissuration en blocs présente une entropie d’orientation élevée (fissures à plusieurs angles), tandis que la fissuration longitudinale présente une faible entropie (principalement un seul angle).

Détection par drone pour aéroports et routes

Les véhicules aériens sans pilote (UAV) équipés de caméras RVB haute résolution offrent une approche transformatrice pour la détection de la fissuration en blocs, particulièrement pour les relevés de grandes surfaces comme les chaussées aéroportuaires. Volant à des altitudes de 10 à 30 mètres, les drones peuvent capturer des images à des distances d’échantillonnage au sol (GSD) de 1 à 3 mm/pixel — suffisantes pour résoudre des fissures aussi étroites que 3 à 6 mm. L’assemblage d’orthomosaïques par photogrammétrie structure-from-motion produit des cartes de surface de chaussée sans couture qui peuvent être analysées par des algorithmes de détection automatisée de fissures. Cette approche réduit le temps de relevé de jours à heures pour un aéroport majeur et élimine les risques de sécurité associés aux relevés manuels sur les pistes et voies de circulation actives.

Approches d’entretien

La stratégie d’entretien pour la fissuration en blocs est déterminée par la sévérité, l’étendue et les exigences fonctionnelles de l’installation de chaussée. Le cadre de décision suit une escalade progressive de l’intervention préventive à corrective, puis structurelle.

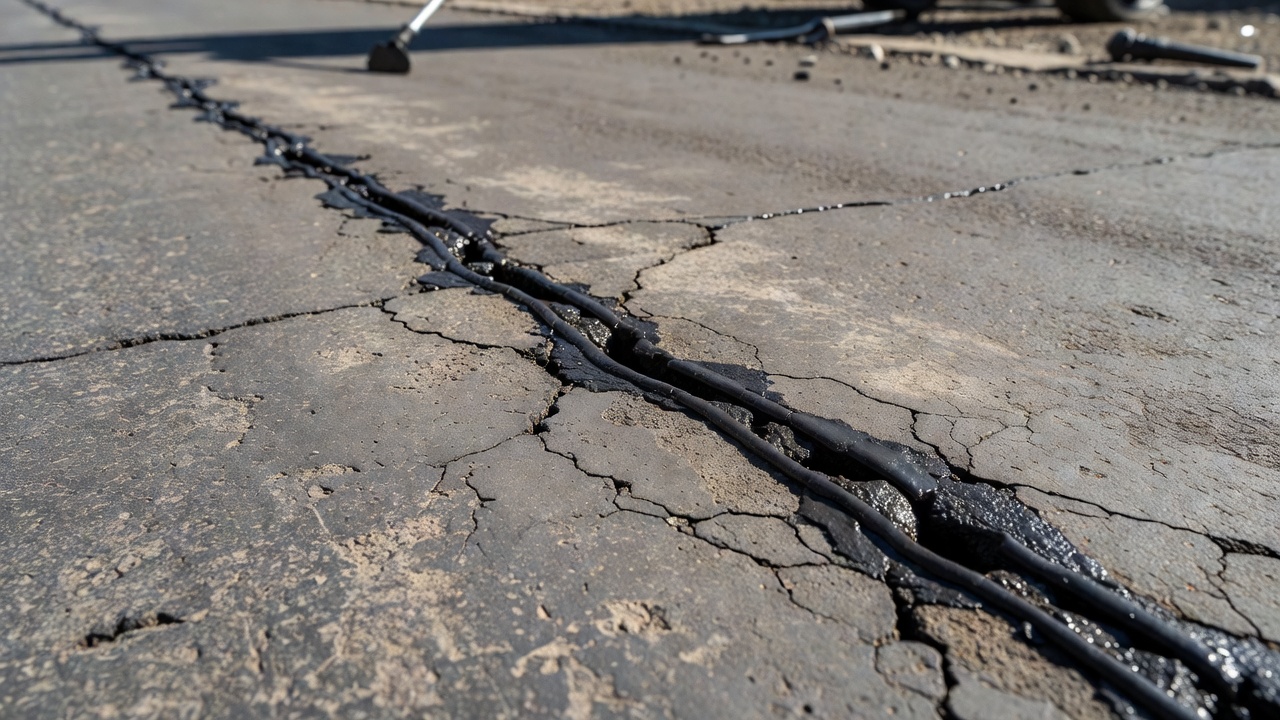

Scellement de fissures (faible sévérité)

Pour la fissuration en blocs de faible sévérité (fissures ≤ 6 mm de large, ou fissures ≤ 12 mm selon certaines spécifications d’agences), le scellement de fissures est le traitement d’entretien préventif standard. La procédure comprend :

1. Le rainurage (optionnel mais recommandé) : une fraise à broche verticale ou une scie à pointe carbure crée un réservoir propre et uniforme d’environ 12–19 mm de large et 12–25 mm de profondeur le long du tracé de la fissure. Le rainurage enlève les faces de fissure détériorées, offre une surface de liaison régulière et crée un rapport largeur/profondeur approprié (typiquement 1:1 à 2:1) pour le réservoir du produit de scellement.
2. Le nettoyage : de l’air comprimé à haute pression (minimum 90 psi à la buse) ou un jet d’air chaud comprimé enlève la poussière, les débris et l’humidité du réservoir rainuré. Les faces de la fissure doivent être propres et sèches pour une bonne adhérence du produit de scellement. Le jet d’air chaud offre l’avantage supplémentaire de préchauffer les faces de la fissure, améliorant le mouillage et la liaison du produit de scellement.
3. L’application du produit de scellement : un produit de scellement bitumineux polymérisé à chaud répondant aux spécifications ASTM D6690 ou ASTM D3405 est appliqué à l’aide d’une lance applicatrice chauffée. Le produit de scellement doit légèrement sur-remplir la fissure (surépaisseur) d’environ 3 mm pour permettre la contraction thermique. Le produit de scellement doit maintenir sa flexibilité à la température de service la plus basse — les classes PG typiques pour les produits de scellement de fissures vont de -20 °C à -34 °C de spécification basse température.
4. Le durcissement : le produit de scellement refroidit et durcit en 15 à 30 minutes, après quoi la chaussée peut être rendue à la circulation. Le durcissement complet et l’adhérence maximale se développent en 24 à 48 heures.

Un scellement efficace des fissures pour la fissuration en blocs peut prolonger la durée de vie de la chaussée de 3 à 7 ans, principalement en empêchant l’infiltration d’humidité. L’Association des chaussées en asphalte de l’État de Washington note que l’enrobé à chaud peut fournir des années de service satisfaisant après le développement de petites fissures si celles-ci sont maintenues scellées (Roberts et al., 1996).

Remplissage de fissures (faible à modérée sévérité)

Le remplissage de fissures est une alternative moins intensive au scellement de fissures, typiquement utilisé pour les fissures de 6 à 19 mm de large où le rainurage n’est pas effectué. La fissure est nettoyée et remplie avec un matériau moins coûteux et de moindre performance (répondant souvent aux spécifications ASTM D5078). Le remplissage de fissures offre une performance à court terme adéquate (2–4 ans) à un coût initial plus faible, mais n’accommode pas le mouvement thermique aussi efficacement qu’un réservoir de produit de scellement correctement conçu.

Fraisage et rechargement (sévérité modérée à élevée)

Pour la fissuration en blocs de sévérité modérée à élevée — où les largeurs de fissures dépassent 19 mm, les bords des fissures sont écaillés ou descellés, la fissuration secondaire est étendue, ou des dommages d’humidité aux couches sous-jacentes sont suspectés — une réhabilitation structurelle est nécessaire. L’approche standard comprend :

1. Le fraisage à froid : la partie supérieure de la couche d’asphalte fissurée (typiquement 40–75 mm) est enlevée par une fraiseuse à froid. Le fraisage élimine le matériau le plus sévèrement vieilli et fissuré, supprime les irrégularités de surface et offre une surface texturée uniforme pour la liaison du rechargement.
2. L’application de couche d’accrochage : une couche d’accrochage d’émulsion de bitume modifiée aux polymères (typiquement SS-1hP ou CSS-1h à 0,15–0,25 L/m² résiduel) est appliquée sur la surface fraisée pour assurer une liaison monolithique entre la chaussée existante et le rechargement.
3. Le rechargement en asphalte : une nouvelle couche d’asphalte — typiquement un enrobé à chaud dense avec un liant de classe de performance choisi pour le climat local — est mise en place et compactée. L’épaisseur du rechargement dépend du trafic et des exigences structurelles, mais un minimum de 40–50 mm est typique pour les applications routières et de 75–100 mm pour les applications aéroportuaires.

Le rechargement rétablit la surface de la chaussée à un état sans fissure et traite la cause sous-jacente en fournissant un liant frais et flexible capable d’accommoder les déformations thermiques. Pour les chaussées où la fissuration en blocs est la dégradation dominante (c’est-à-dire sans déficience structurelle significative), un rechargement non structurel ou mince (25–40 mm) peut être suffisant.

Traitements de surface

Pour la fissuration en blocs d’étendue modérée où un rechargement complet n’est pas justifié, les traitements de surface peuvent offrir une option de réhabilitation intermédiaire :

• Enduit gravillonné : une application d’émulsion de bitume suivie d’une couche de granulats de recouvrement (gravillons). L’enduit gravillonné remplit et pont les fissures jusqu’à environ 6 mm de large, fournit une nouvelle surface de roulement et rétablit la résistance au glissement. Durée de vie : 4–7 ans.
• Micro-revêtement : un mélange à froid modifié aux polymères de granulats à granulométrie dense, d’émulsion de bitume, d’eau et de filler minéral appliqué en couche mince (6–10 mm). Le micro-revêtement remplit les fissures jusqu’à environ 12 mm de large et offre une résistance supérieure à la remontée de fissures par rapport aux enduits gravillonnés. Durée de vie : 6–10 ans.
• Couche de scellement : similaire au micro-revêtement mais sans modification aux polymères, offrant une durée de vie plus courte (3–5 ans) à moindre coût. Convient aux routes à faible trafic et aux parkings.

Considérations spécifiques aux aéroports

L’entretien de la fissuration en blocs sur les aéroports introduit des exigences supplémentaires par rapport à la pratique routière, principalement en raison de la prévention des FOD et de la résistance aux carburants :

• Tous les matériaux de réparation utilisés à moins de 30 mètres des axes de piste ou sur les aires de trafic et voies de circulation doivent être résistants aux carburants hydrocarbonés (carburéacteur, essence aviation) et aux fluides hydrauliques. Les produits de scellement résistants aux carburants répondant aux spécifications AMS 3277 ou équivalentes sont obligatoires dans ces zones.
• Les bords écaillés des fissures produisant des granulats détachés doivent être réparés immédiatement indépendamment du PCI calculé, car même un petit FOD peut causer des dommages catastrophiques au moteur. Des réparations temporaires utilisant de l’enrobé à froid ou des matériaux de rapiéçage à prise rapide peuvent être appliquées en attendant la réparation permanente.
• Les spécifications de l’US Air Force et de la Navy (UFGS 32 01 13.63, UFC 3-270-08) exigent que tous les matériaux et procédures de réparation de fissures soient approuvés pour une utilisation aéroportuaire. Les produits de scellement appliqués à chaud doivent démontrer une résistance à l’immersion dans le carburant (changement de poids maximum de 4 % après 24 heures d’immersion dans du JP-8 à 60 °C selon ASTM D5329).

Stratégies préventives

La prévention de la fissuration en blocs commence au stade de la conception. La sélection d’un liant de classe de performance avec une classe basse température d’un ou deux grades plus froids que la température de conception basse de la chaussée offre une marge significative contre la fissuration thermique. Par exemple, un climat avec une température de conception basse de chaussée de -22 °C pourrait utiliser un liant PG XX-34 au lieu du minimum PG XX-28, gagnant environ une marge de sécurité de 6 °C pour la résistance à la fissuration thermique. Les mesures préventives supplémentaires comprennent :

• Modification aux polymères : la modification aux polymères SBS (styrène-butadiène-styrène) ou autres élastomères améliore la flexibilité du liant à basses températures et la résistance au vieillissement oxydatif. Les liants modifiés aux polymères offrent typiquement 3 à 5 années supplémentaires avant l’apparition de la fissuration en blocs par rapport aux liants non modifiés dans le même climat.
• Rejuvénateurs et agents de recyclage : pour les traitements de préservation des chaussées, les rejuvénateurs d’asphalte appliqués par pulvérisation contenant des fractions riches en maltènes peuvent inverser partiellement le vieillissement oxydatif dans la partie supérieure de la chaussée, restaurant la flexibilité et retardant l’apparition de la fissuration en blocs de 2 à 4 ans.
• Qualité du compactage : l’obtention de vides d’air en place de 6–8 % (plutôt que 8–10 %) pendant la construction réduit le taux de vieillissement oxydatif en limitant les voies de diffusion de l’oxygène. Les spécifications de densité exigeant 92–95 % de la densité théorique maximale (ou 91–93 % de Gmm) sont des objectifs courants.
• Scellement par brouillard et enduits de scellement : l’application périodique de scellement par brouillard (émulsion de bitume diluée pulvérisée sur la surface de la chaussée) tous les 3 à 5 ans peut réduire le taux d’oxydation de surface et offrir des avantages modestes de prévention des fissures.

Résumé

La fissuration en blocs est une dégradation distinctive et facilement identifiable des chaussées en asphalte qui se développe à partir du durcissement progressif du liant bitumineux par vieillissement oxydatif, combiné aux contraintes thermiques répétitives des cycles thermiques journaliers. Sa géométrie de blocs rectangulaires, son apparition dans les zones circulées et non circulées, et son développement graduel sur des années à décennies la distinguent clairement de la fissuration de fatigue liée au trafic et des autres types de fissures. Les systèmes de classification FHWA LTPP et PAVER du Corps des ingénieurs de l’armée américaine fournissent des critères de sévérité standardisés basés sur la largeur des fissures et la fissuration adjacente, permettant une évaluation cohérente de l’état et une priorisation de l’entretien à travers les agences. Le scellement rapide des fissures de faible sévérité représente l’un des investissements au rendement le plus élevé dans l’entretien préventif des chaussées, tandis que la progression vers une sévérité élevée nécessite une réhabilitation structurelle. La détection automatisée par vision par ordinateur et drones transforme la vitesse, la sécurité et la cohérence des relevés de fissuration en blocs, soutenant des décisions de gestion des chaussées basées sur les données qui optimisent les coûts sur le cycle de vie.
